1 Tablice pomiarowe 1. Tablice pomiarowe 1.1 Wstęp Skatalogowane w opracowaniu rozwiązania tablic pomiarwych służyć mogą budowie nowych układów pomiarowo-zliczeniowych jak i modernizacji dotychczasowych rozwiązań. Opracowanie zawiera rozwiązania układów pomiarowo-rozlczeniowych do montażu wewnątrz budynków z zastosowaniem liczników elektronicznych przystosowanych do zdalnego odczytu pomiarów. Przedstawione w opracowaniu rozwiązania należy uzgodnić z Działem Operatora Pomiarów przed zastosowaniem na terenie działania Vattenfall Distribution Poland S.A. Przedstawione materiały są tylko koncepcją techniczną, a ich zastosowanie wymaga wykonania projektu technicznego w oparciu o uzgodnienia z Działem Operatora Pomiarów -Vattenfall Distribution Poland S.A. 1.2 Charakterystyka. Tablice pomiaru energii energii elektrycznej dzielimy na: układy pomiarowe bezpośrednie, układy pomiarowe półpośrednie, układy pomiarowe pośrednie. Obudowa tablicy pomiarowej wykonana z blachy stalowej, która wyposażona jest w zacisk uziemienia. Tablice pomiarowe przystosowane są do montażu najwyższej klasy elektronicznej aparatury pomiarowej. 1

Opracowanie zawiera rozwiązania układów pomiarowo-rozlczeniowych do montażu wewnątrz budynków z zastosowaniem liczników elektronicznych przystosowanych do zdalnego odczytu pomiarów.

2 Tablice pomiarowe 1.3 Widok i schemat elektryczny układów pomiarowych Układy pomiarowe bezpośrednie ZP1a/V (złącze pomiarowe w obudowie termoutwardzalnej - układ pomiarowy bezpośredni) Widok z frontu Rozmieszczenie aparatury Widoki z boku Schemat elektryczny 2

3.1.1 ZP1a/V (złącze pomiarowe w obudowie termoutwardzalnej - układ

3 Tablice pomiarowe TP 01/V (układ pomiarowy bezpośredni - dopuszczony np.: w przypadku modernizacji istniejących układów wnętrzowych) Widok zewnętrzny 3

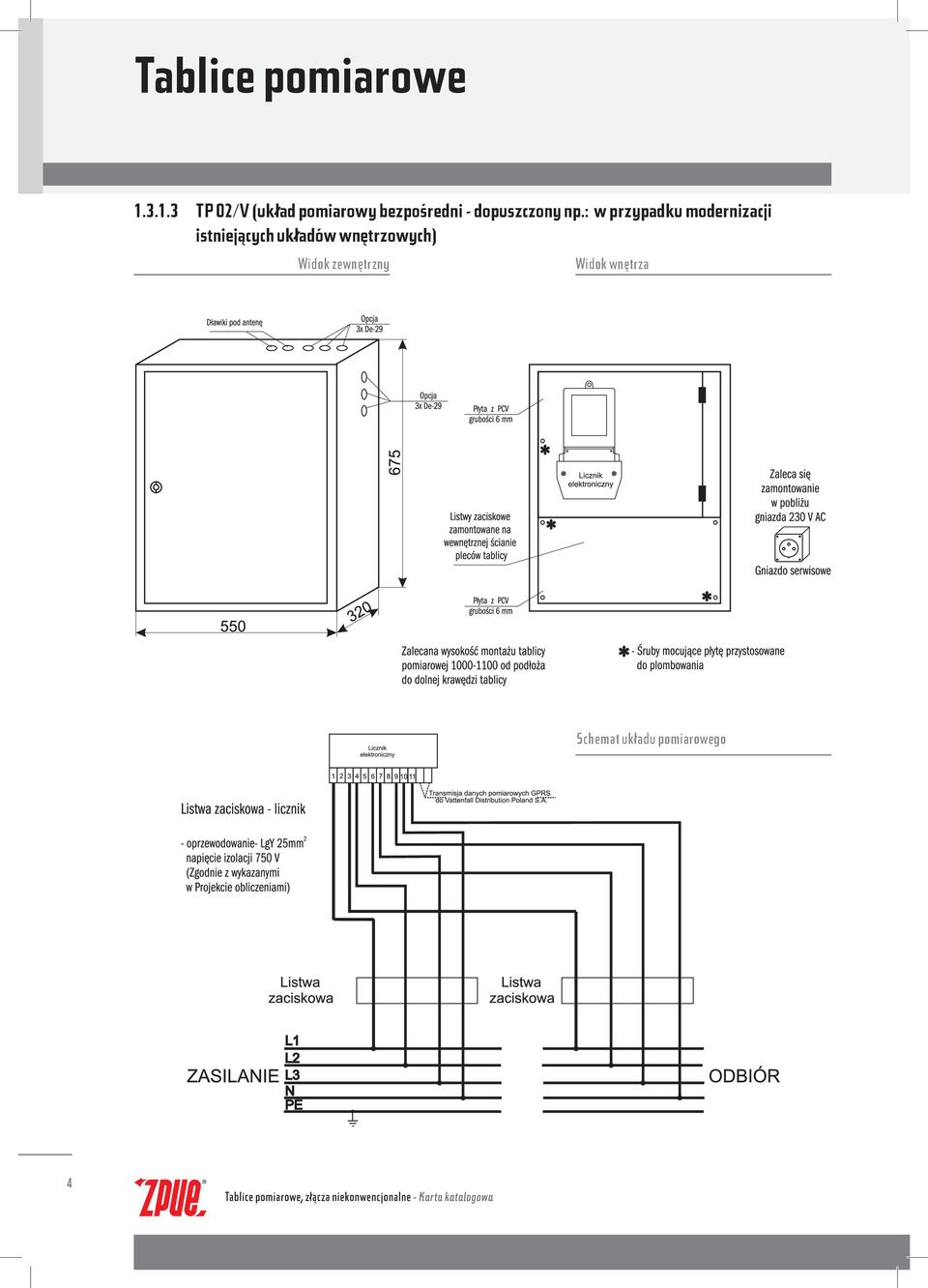

4 Tablice pomiarowe TP 02/V (układ pomiarowy bezpośredni - dopuszczony np.: w przypadku modernizacji istniejących układów wnętrzowych) Widok zewnętrzny Widok wnętrza 4

5 Tablice pomiarowe Układy pomiarowe półpośrednie TP 15/V (układ pomiarowy półpośredni) Widok zewnętrzny 5

6 Tablice pomiarowe TP 16/V (układ pomiarowy półpośredni) Widok zewnętrzny Widok wnętrza 6

7 Tablice pomiarowe Układy pomiarowe pośrednie TP 213/V (układ pomiarowy pośredni) Układ do 1MVA Widok zewnętrzny 7

8 Tablice pomiarowe TP 214/V (układ pomiarowy pośredni) Układ do 1MVA Widok zewnętrzny Widok wnętrza Schemat elektryczny 8

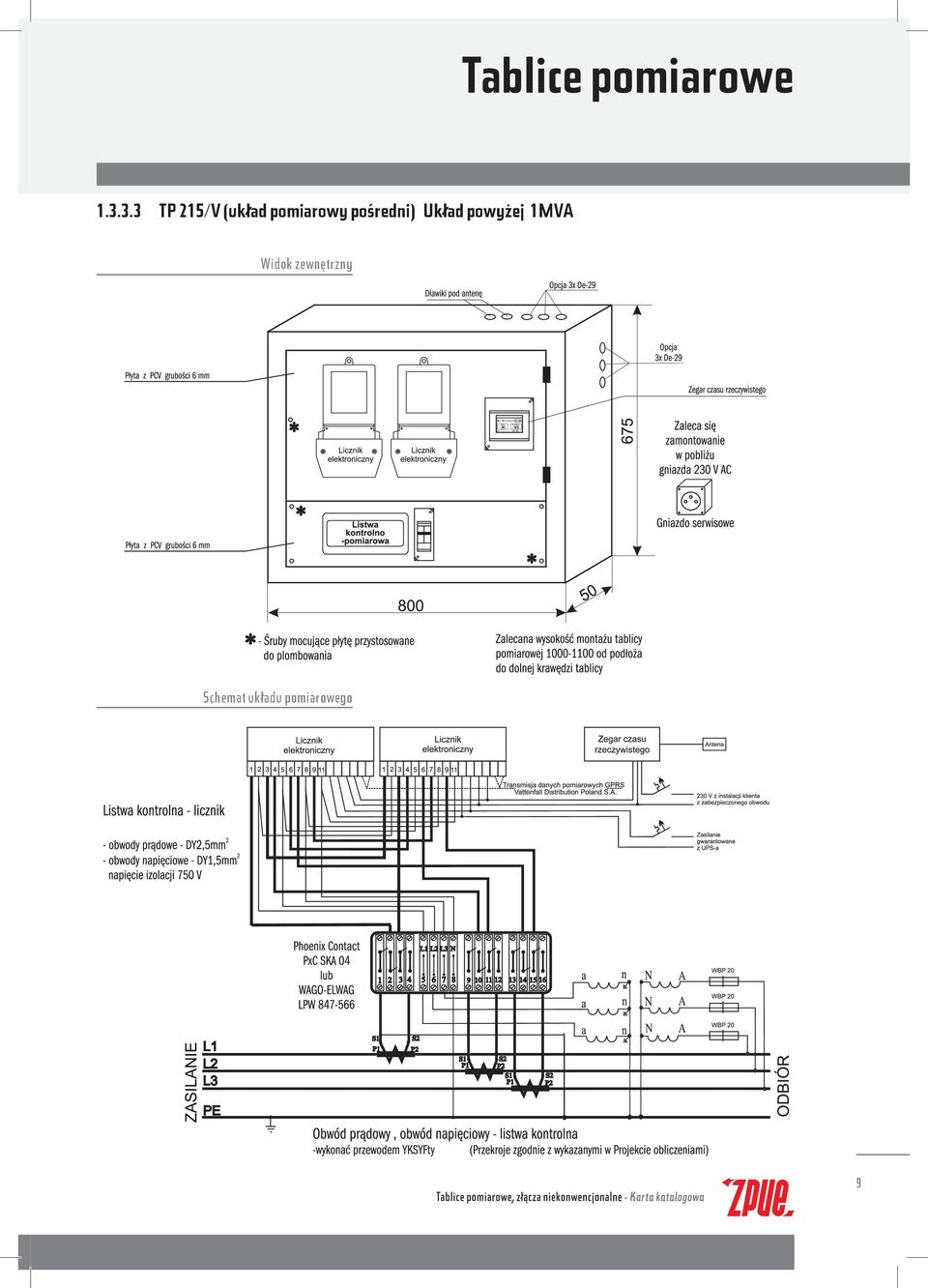

9 Tablice pomiarowe TP 215/V (układ pomiarowy pośredni) Układ powyżej 1MVA Widok zewnętrzny 9

10 Tablice pomiarowe TP 216/V (układ pomiarowy pośredni) Układ powyżej 1MVA Widok zewnętrzny Widok wnętrza Schemat elektryczny 10

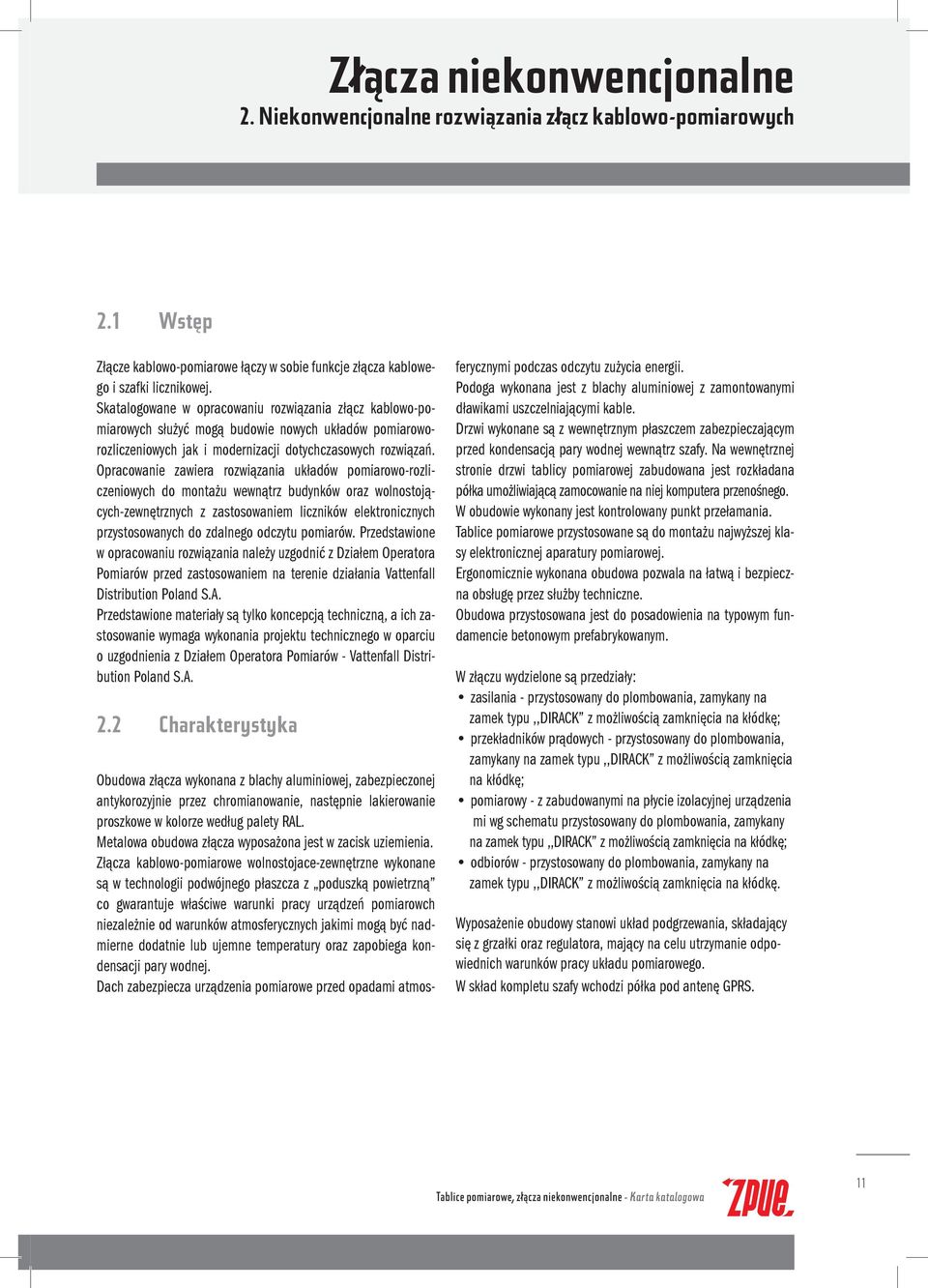

11 Złącza niekonwencjonalne 2. Niekonwencjonalne rozwiązania złącz kablowo-pomiarowych 2.1 Wstęp Złącze kablowo-pomiarowe łączy w sobie funkcje złącza kablowego i szafki licznikowej. Skatalogowane w opracowaniu rozwiązania złącz kablowo-pomiarowych służyć mogą budowie nowych układów pomiaroworozliczeniowych jak i modernizacji dotychczasowych rozwiązań. Opracowanie zawiera rozwiązania układów pomiarowo-rozliczeniowych do montażu wewnątrz budynków oraz wolnostojących-zewnętrznych z zastosowaniem liczników elektronicznych przystosowanych do zdalnego odczytu pomiarów. Przedstawione w opracowaniu rozwiązania należy uzgodnić z Działem Operatora Pomiarów przed zastosowaniem na terenie działania Vattenfall Distribution Poland S.A. Przedstawione materiały są tylko koncepcją techniczną, a ich zastosowanie wymaga wykonania projektu technicznego w oparciu o uzgodnienia z Działem Operatora Pomiarów - Vattenfall Distribution Poland S.A. 2.2 Charakterystyka Obudowa złącza wykonana z blachy aluminiowej, zabezpieczonej antykorozyjnie przez chromianowanie, następnie lakierowanie proszkowe w kolorze według palety RAL. Metalowa obudowa złącza wyposażona jest w zacisk uziemienia. Złącza kablowo-pomiarowe wolnostojace-zewnętrzne wykonane są w technologii podwójnego płaszcza z poduszką powietrzną co gwarantuje właściwe warunki pracy urządzeń pomiarowch niezależnie od warunków atmosferycznych jakimi mogą być nadmierne dodatnie lub ujemne temperatury oraz zapobiega kondensacji pary wodnej. Dach zabezpiecza urządzenia pomiarowe przed opadami atmosferycznymi podczas odczytu zużycia energii. Podoga wykonana jest z blachy aluminiowej z zamontowanymi dławikami uszczelniającymi kable. Drzwi wykonane są z wewnętrznym płaszczem zabezpieczającym przed kondensacją pary wodnej wewnątrz szafy. Na wewnętrznej stronie drzwi tablicy pomiarowej zabudowana jest rozkładana półka umożliwiającą zamocowanie na niej komputera przenośnego. W obudowie wykonany jest kontrolowany punkt przełamania. Tablice pomiarowe przystosowane są do montażu najwyższej klasy elektronicznej aparatury pomiarowej. Ergonomicznie wykonana obudowa pozwala na łatwą i bezpieczna obsługę przez służby techniczne. Obudowa przystosowana jest do posadowienia na typowym fundamencie betonowym prefabrykowanym. W złączu wydzielone są przedziały: zasilania - przystosowany do plombowania, zamykany na zamek typu,,dirack z możliwością zamknięcia na kłódkę; przekładników prądowych - przystosowany do plombowania, zamykany na zamek typu,,dirack z możliwością zamknięcia na kłódkę; pomiarowy - z zabudowanymi na płycie izolacyjnej urządzenia mi wg schematu przystosowany do plombowania, zamykany na zamek typu,,dirack z możliwością zamknięcia na kłódkę; odbiorów - przystosowany do plombowania, zamykany na zamek typu,,dirack z możliwością zamknięcia na kłódkę. Wyposażenie obudowy stanowi układ podgrzewania, składający się z grzałki oraz regulatora, mający na celu utrzymanie odpowiednich warunków pracy układu pomiarowego. W skład kompletu szafy wchodzi półka pod antenę GPRS. 11

Opracowanie zawiera rozwiązania układów pomiarowo-rozliczeniowych do montażu wewnątrz budynków oraz wolnostojących-zewnętrznych z zastosowaniem liczników elektronicznych przystosowanych do zdalnego

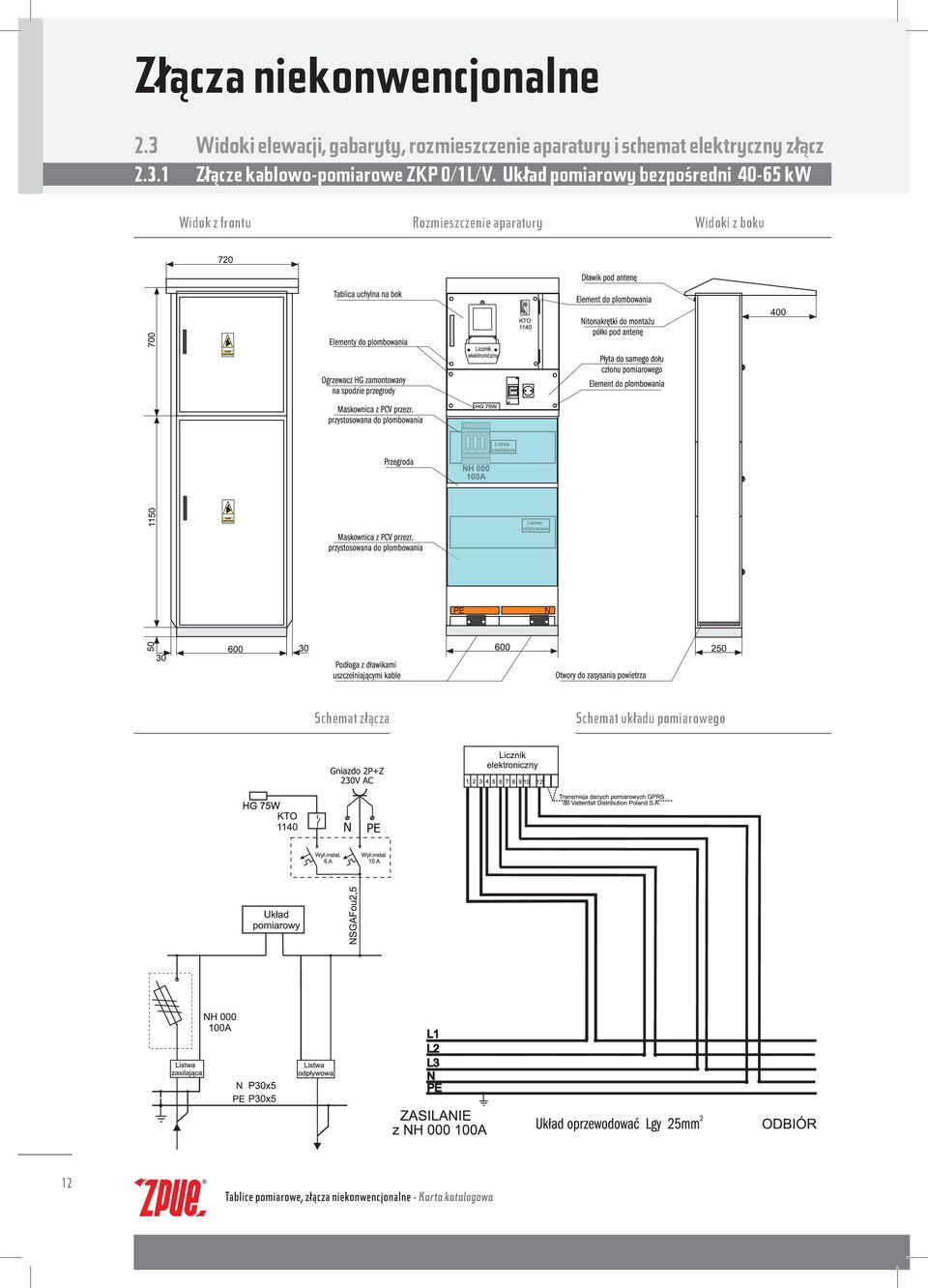

12 Złącza niekonwencjonalne 2.3 Widoki elewacji, gabaryty, rozmieszczenie aparatury i schemat elektryczny złącz Złącze kablowo-pomiarowe ZKP 0/1L/V. Układ pomiarowy bezpośredni kw Widok z frontu Rozmieszczenie aparatury Widoki z boku Schemat złącza 12

elektryczny złącz 2.3.1 Złącze kablowo-pomiarowe ZKP 0/1L/V.

13 Złącza niekonwencjonalne Złącze kablowo-pomiarowe ZKP 1/1L/V. Układ od 65 do 250 kw. Widok z frontu Rozmieszczenie aparatury Widoki z boku Schemat złącza 13

14 Złącza niekonwencjonalne Złącze kablowo-pomiarowe ZKP 3/1L/V. Układ od 65 do 250 kw. Widok z frontu Rozmieszczenie aparatury Widoki z boku Schemat złącza 14

15 Złącza niekonwencjonalne Złącze kablowo-pomiarowe ZKP 4/2L/V. Widok z frontu Rozmieszczenie aparatury Widoki z boku Schemat złącza 15

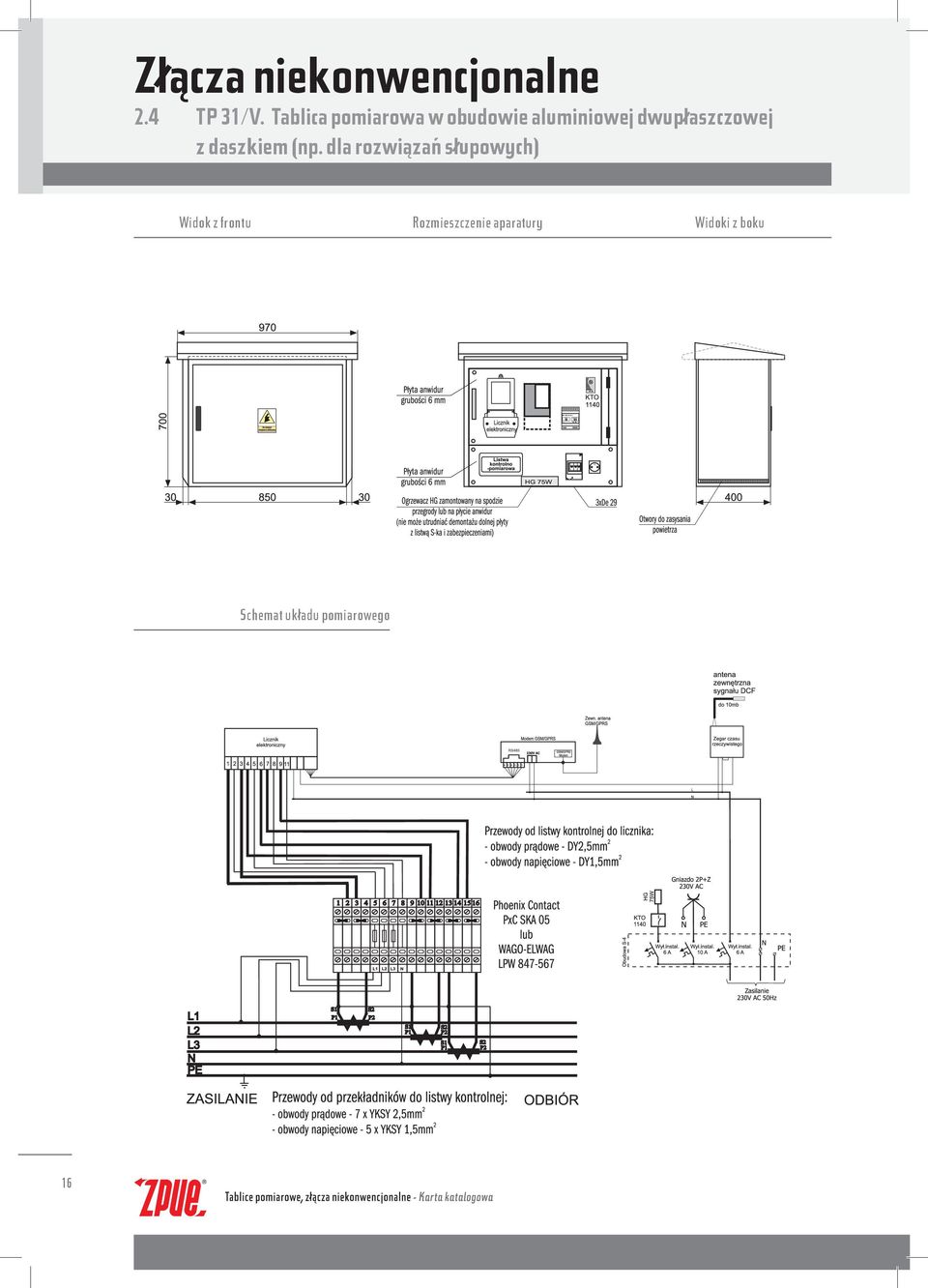

16 Złącza niekonwencjonalne 2.4 TP 31/V. Tablica pomiarowa w obudowie aluminiowej dwupłaszczowej z daszkiem (np. dla rozwiązań słupowych) Widok z frontu Rozmieszczenie aparatury Widoki z boku 16

17 Złącza niekonwencjonalne 2.5 Widoki i gabaryty prefabrykowanych fundamentów Prefabrykowany fundament do złącza ZKP 0(1)/1L/V. Widok z przodu fundamentu Widok z boku fundamentu Prefabrykowany fundament do złącza ZKP 3/1L/V. Widok z przodu fundamentu Widok z boku fundamentu Prefabrykowany fundament do złącza ZKP 4/2L/V. Widok z przodu fundamentu Widok z boku fundamentu 17

2 Prefabrykowany fundament do złącza ZKP 3/1L/V. 3 Prefabrykowany fundament do złącza ZKP 4/2L/V.

18 RS-W 3. Rozdzielnica słupowa. RS-W Rozdzielnica RS-W ma zastosowanie przy wszelkiego typu Słupowych Stacjach Transformatorowych do zasilania odbiorców o charakterze bytowo komunalnym. Rozdzielnica umożliwia połączenie z siecią nn napowietrzną i kablową. Obudowa rozdzielnicy wykonana jest z blachy aluminiowej malowanej proszkowo. W celu zwiększenia termoizolacyjności obudowy na wewnętrznych ścianach rozdzielnicy umieszczono warstwę materiału izolacyjnego, co gwarantuje właściwe warunki pracy urządzeń pomiarowch niezależnie od warunków atmosferycznych jakimi mogą być nadmierne dodatnie lub ujemne temperatury oraz zapobiega kondensacji pary wodnej. Rozdzielnica posiada drzwi z zawiasami wewnętrznymi. Zamki centralne zapewniają jednoczesne ryglowanie drzwi z czterech stron (góra, dół oraz boki drzwi) z możliwością zamknięcia na kłódkę lub zamek standardowy dla danego ZE. Dzięki zastosowaniu uszczelnień labiryntowych obudowa jest szczelna bez potrzeby stosowania kłopotliwych uszczelek gumowych. W dnie obudowy znajdują się otwory umożliwiające spływ wody kondensacyjnej, oraz otwór do wprowadzenia kabli ziemnych. Dwuspadowy dach rozdzielnicy posiada kominki przez które dokonuje się wprowadzenia kabli. Obudowa ma estetyczny wygląd, a zastosowane materiały dają gwarancję długiej eksploatacji. Istnieje możliwość wydzielenia części pomiaru energii od członu oświetlenia terenu. 18

W celu zwiększenia termoizolacyjności obudowy na wewnętrznych ścianach rozdzielnicy umieszczono warstwę materiału izolacyjnego, co gwarantuje właściwe warunki pracy urządzeń pomiarowch niezależnie od

19 RS-W Rozmieszczenie aparatury, gabaryty i widok z boku rozdzielnicy słupowej typu: RS-W 4/3... Rozmieszczenie aparatury, gabaryty i widok z boku rozdzielnicy słupowej typu: RS-W 5/

4/3... Rozmieszczenie aparatury, gabaryty i 5/3.

20 RB1/V 4. RB1/V. Złącze kablowo-pomiarowe w obudowie termoutwardzalnej Złącze do zastosowań wnętrzowych, tymczasowych Widok z frontu Rozmieszczenie aparatury Widoki z boku Schemat złącza 20
