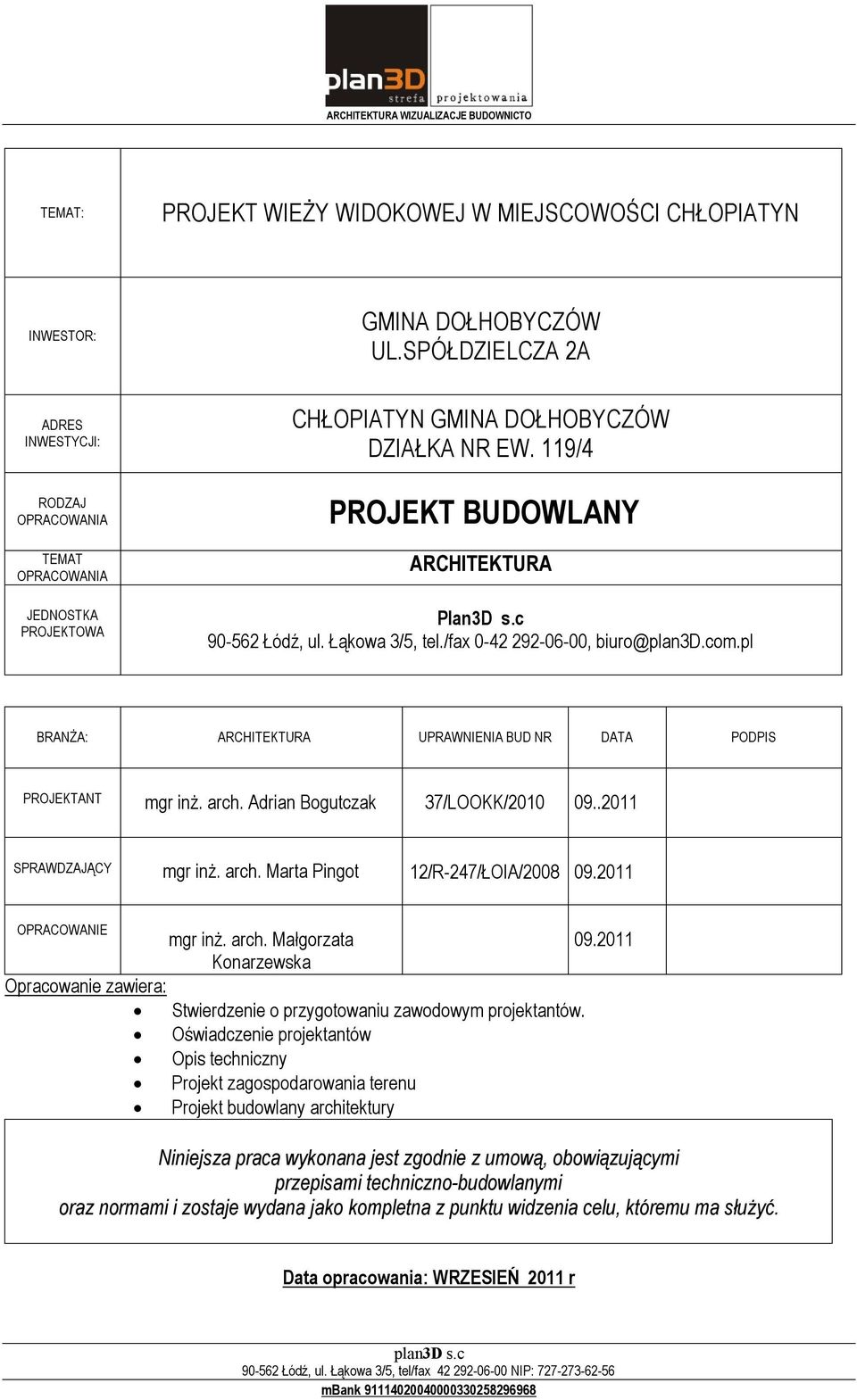

1 ARCHITEKTURA WIZUALIZACJE BUDOWNICTO TEMAT: PROJEKT WIEŻY WIDOKOWEJ W MIEJSCOWOŚCI CHŁOPIATYN INWESTOR: GMINA DOŁHOBYCZÓW UL.SPÓŁDZIELCZA 2A ADRES INWESTYCJI: RODZAJ OPRACOWANIA TEMAT OPRACOWANIA JEDNOSTKA PROJEKTOWA CHŁOPIATYN GMINA DOŁHOBYCZÓW DZIAŁKA NR EW. 119/4 PROJEKT BUDOWLANY ARCHITEKTURA Plan3D s.c Łódź, ul. Łąkowa 3/5, tel./fax , biuro@plan3d.com.pl BRANŻA: ARCHITEKTURA UPRAWNIENIA BUD NR DATA PODPIS PROJEKTANT mgr inż. arch. Adrian Bogutczak 37/LOOKK/ SPRAWDZAJĄCY mgr inż. arch. Marta Pingot 12/R-247/ŁOIA/ OPRACOWANIE mgr inż. arch. Małgorzata Konarzewska Opracowanie zawiera: Stwierdzenie o przygotowaniu zawodowym projektantów. Oświadczenie projektantów Opis techniczny Projekt zagospodarowania terenu Projekt budowlany architektury Niniejsza praca wykonana jest zgodnie z umową, obowiązującymi przepisami techniczno-budowlanymi oraz normami i zostaje wydana jako kompletna z punktu widzenia celu, któremu ma służyć. Data opracowania: WRZESIEŃ 2011 r

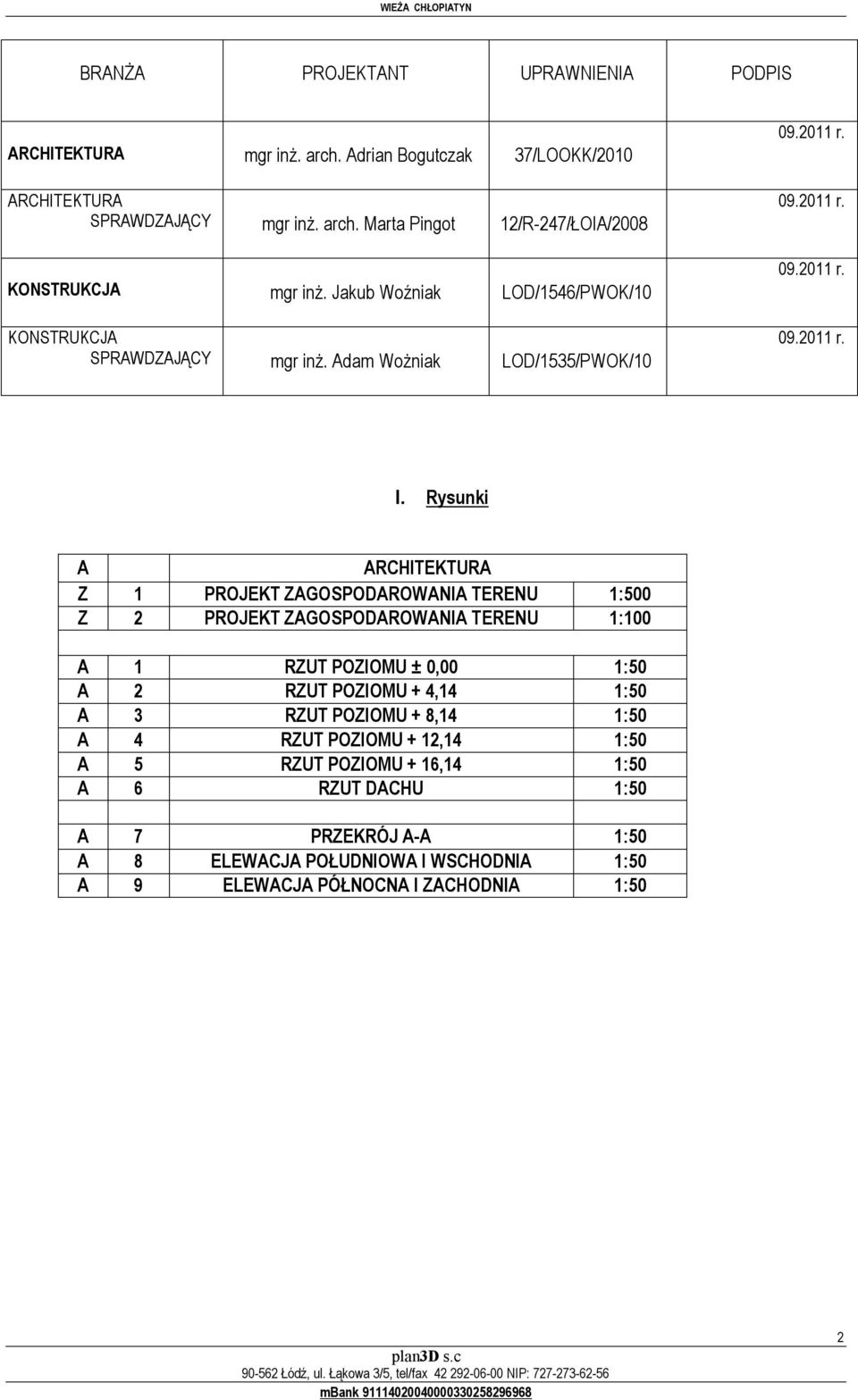

2 BRANŻA PROJEKTANT UPRAWNIENIA PODPIS ARCHITEKTURA mgr inż. arch. Adrian Bogutczak 37/LOOKK/2010 ARCHITEKTURA SPRAWDZAJĄCY mgr inż. arch. Marta Pingot 12/R-247/ŁOIA/2008 KONSTRUKCJA mgr inż. Jakub Woźniak LOD/1546/PWOK/10 KONSTRUKCJA SPRAWDZAJĄCY mgr inż. Adam Wożniak LOD/1535/PWOK/10 I. Rysunki A ARCHITEKTURA Z 1 PROJEKT ZAGOSPODAROWANIA TERENU 1:500 Z 2 PROJEKT ZAGOSPODAROWANIA TERENU 1:100 A 1 RZUT POZIOMU ± 0,00 1:50 A 2 RZUT POZIOMU + 4,14 1:50 A 3 RZUT POZIOMU + 8,14 1:50 A 4 RZUT POZIOMU + 12,14 1:50 A 5 RZUT POZIOMU + 16,14 1:50 A 6 RZUT DACHU 1:50 A 7 PRZEKRÓJ A-A 1:50 A 8 ELEWACJA POŁUDNIOWA I WSCHODNIA 1:50 A 9 ELEWACJA PÓŁNOCNA I ZACHODNIA 1:50 2

3 I. OPIS TECHNICZNY 0. INFORMACJE OGÓLNE 0.1 Inwestor: GMINA DOŁHOBYCZÓW Z SIEDZIBĄ W DOŁHOBYCZOWIE ul. Spółdzielcza 2a 0.2 Obiekt : Projektowana wieża widokowa zlokalizowana jest w miejscowości Chłopiatyn działka nr ew. 119/ Jednostka projektowa: Plan3D s.c Łódź, ul. Łąkowa 3/5, tel/fax Rodzaj opracowania: PROJEKT BUDOWLANY 0.5. Podstawa opracowania: a) mapa sytuacyjno wysokościowa do celów projektowych w skali 1 : 500, b) decyzja o warunkach zabudowy c) wizje lokalne w terenie, d) umowa o prace projektowe e) koncepcja architektoniczna 1. PROJEKT ARCHITEKTONICZNY 2.1. WSKAŹNIKI PROGRAMOWO TECHNICZNE Przeznaczenie obiektu Projektowany obiekt jest wieżą widokową Zestawienie powierzchni NR NAZWA POWIERZCHNIA POSADZKA 1 Klatka schodowa 15,96 Krata stalowa 2 Poziom + 4,14 17,5 3 Klatka schodowa 24,6 Krata stalowa 4 Poziom + 8,14 17,5 5 Klatka schodowa 11,8 Krata stalowa 6 Poziom +12,14 17,5 7 Klatka schodowa 22,99 Krata stalowa 8 Poziom + 16, KLATKA SCHODOWA 30,4 Krata stalowa RAZEM: 193,25 3

4 2.2. ROZWIĄZANIA ARCHITEKTONICZNO BUDOWLANE ROZWIĄZANIA FUNKCJONALNO- PRZESPRZENNE Zaprojektowano wieżę widokową cztero poziomową o wysokości 19,80 m. Jest to budowla na planie kwadratu 6 x 6m z wysuniętymi tarasami w kierunku pn- pd, wnętrze jej zajmuje klatka schodowa o konstrukcji stalowej (stopnie i spoczniki z systemowych krat typu np. wema).wieża jest w kształcie prostopadłościanu z wysuniętymi tarasami podtrzymywanymi za pomocą drewnianych podpór, skratowana jest drewnianymi zastrzałami w kształcie rombów. Całość wieńczy dach namiotowy zlokalizowany nad klatką schodową. Poziom posadowienia projektowanej wieży: 255,25 m n.p.m ROZWIĄZANIA MATERIAŁOWE Fundamenty Płytę fundamentową projektuje się o wymiarach 7.5mx7.5m gr.30cm z betonu C25/30 (W8) Zbrojenie płyty w obu kierunkach #8 co 10cm dołem i górą stal RB500W. Wszystkie wolne przestrzenie zabiglować. Pod płytą należy wymienić grunt do warstwy nośnej tj. π-pyły o IL=0.1. Wymianę należy wykonać z chudego betonu C8/10. Konstrukcja wieży Konstrukcje wieży zaprojektowano jako drewnianą przestrzenną, wszystkie węzły projektuje się jako sztywne (łączniki stalowe). Drewno klasy C 30 zabezpieczone preparatami owado- i grzybobójczymi oraz p.-poż. do stopnia trudnozapalności. Dach Zaprojektowano dach namiotowy o spadku połaci 17,3 % krokwie 16 x 7,5 cm drewno klasy C 30, na krokwiach płyta OSB 12,5 mm na niej papa podkładowa a ostatnią warstwę stanowi papa wierzchniego krycia. Warstwy dachowe: papa wierzchniego krycia papa podkładowa płyta OSB 12,5 mm krokwie 16 x 7,5 cm 2.3. KONSTRUKCJA Układ konstrukcyjny Wg opracowania odrębnego Rozwiązania budowlano - konstrukcyjne Płyta fundamentowa Płytę fundamentową projektuje się o wymiarach 7.5mx7.5m gr.30cm z betonu C25/30 (W8) Zbrojenie płyty w obu kierunkach #8 co 10cm dołem i górą stal RB500W. Wszystkie wolne przestrzenie zabiglować. Pod płytą należy wymienić grunt do warstwy nośnej tj. π-pyły o IL=0.1. Wymianę należy wykonać z chudego betonu C8/10. Słupy konstrukcyjne 4

5 Zaprojektowano słupy drewniane z drewna klasy C 30 o wymiarach 20 x 20 cm do poziomu +8,14 m oraz 15 x15 cm do poziomu +19,80m Stropy Stropy międzypoziomowe drewniane z belek 20x20 cm oraz 25x15 cm. Drewno klasy C 30. Przekryte deskami tarasowymi kompozytowymi ( połączenie naturalnego drewna z polimerem PVC) np firmy pro deck. Klatki schodowe Schody stalowe z systemowymi stopniami i podestami (typu krat pomostowych np. Firmy wema) opartymi na policzkach ze spawanych ceowników.balustrady drewniane pochwyt 5x5 cm słupki 5x5 cm wypełnienie między słupkami z siatki ogrodzeniowej z drutu ocynkowanego. Wysokość balustrad 110 cm. Dach Dach zaprojektowano jako namiotowy w konstrukcji drewnianej przekryty papą wierzchniego krycia Warunki i sposób posadowienia Warunki jakim odpowiada podłoże gruntowe zakwalifikowano do warunków prostych. Cały obiekt zaliczono do pierwszej kategorii geotechnicznej. Projektowany obiekt jest budowlą o prostym układzie konstrukcyjnym. Uwaga:Po wykonaniu wykopów dno wykopu i rodzaj gruntów tam zalegających należy odebrać - co należy potwierdzić wpisem w dzienniku budowy. Jeżeli stwierdzi się że rodzaj gruntu przyjęty do obliczeń jest inny niż w wykopie, kierownik budowy musi zawiadomić o tym projektanta DOSTĘP DO OBIEKTU DLA OSÓB NIEPEŁNOSPRAWNYCH Teren wokół wieży w pełni dostępny dla osób niepełnosprawnych, natomiast wieża nie ma dostępu dla osób niepełnosprawnych DANE TECHNOLOGICZNE Na opracowywanym terenie zaprojektowano wc typu toi toi, z którego nieczystości będą wywożone przez uprawnione do tego firmy sprzątające INFORMACJE O OBIEKTACH LINIOWYCH Poza zakresem opracowania INSTALACJE I POWIĄZANIA Z SIECIAMI ZEWNĘTRZNYMI Instalacja elektryczna Projektowana wieża widokowa nie będzie wyposażona w instalację elektryczną. Oświetlenie terenu jest zapewnione za pomocą lampy wykorzystującej OZE Instalacja wod. kan. Projektowana wieża nie będzie wyposażona w instalację wod-kan. Na terenie zaprojektowano wc typu toi toi, z którego nieczystości będą wywożone przez uprawnione do tego firmy sprzątające Instalacja c.o. Projektowana wieża nie będzie wyposażona w instalację c.o Instalacja wentylacji mechanicznej i klimatyzacji Projektowana wieża nie będzie wyposażona w instalację wentylacji mechanicznej i klimatyzacji Instalacja telekomunikacyjna Projektowana wieża nie będzie wyposażona w instalację telekomunikacyjną. 5

6 Instalacja deszczowa Wody opadowe zostaną odprowadzone na teren działki CHARAKTERYSTYKA ENERGETYCZNA OBIEKTU Nie dotyczy projektowanej wieży widokowej CHARAKTERYSTYKA EKOLOGICZNA OBIEKTU Zapotrzebowanie na wodę i odprowadzanie ścieków Zaprojektowano toaletę typu TOI TOI,która wyposażona jest w zamknięty zbiornik na ścieki. Opróżnianie zbiornika zapewni uprawniona do tego firma sprzątająca Emisja zanieczyszczeń Nie przewiduje się Wytwarzanie odpadów stałych z określeniem rodzaju i ilości Ilość i rodzaj wytwarzanych odpadów stałych nie wpłynie negatywnie na otoczenie. Na eksploatowanym terenie przewiduje się powstawanie niewielkiej ilości odpadów papier, metal, szkło oraz odpadów pochodzenia organicznego Emisja hałasu Nie przewiduje się ponadnormatywnej uciążliwości hałasowej dla środowiska Wpływ obiektu na istniejące warunki przyrodnicze Wydana Decyzja o środowiskowych uwarunkowaniach zgody na realizację przedsięwzięcia orzeka brak potrzeby oceny oddziaływania na środowisko. Określa warunki realizacji przedsięwzięcia na:,,podniesienie atrakcyjności turystycznej Grzędy Sokalskiej poprzez zagospodarowanie i wyeksponowanie walorów krajobrazowych i zabytkowych zlokalizowanych na terenie gminy Dołhobyczów. Jednocześnie nadmienia iż planowana inwestycja zlokalizowana jest w znacznej odległości od obszarów Natura 2000.Inwestycja nie będzie oddziaływać negatywnie na siedliska i gatunki chronione w ramach Natura WARUNKI OCHRONY P.POŻ. Na projektowanej wieży może przebywać jednocześnie max. 50 osób. Projektowana wieża jest budowlą i niedotyczy uzgodnienia p.poż Odległość budynku od obiektów sąsiednich Parametry pożarowe występujących substancji palnych Gęstość obciążenia ogniowego Kategoria zagrożenia ludzi, przewidziana ilość osób na każdej kondygnacji i w poszczególnych pomieszczeniach Ocena zagrożenia wybuchem W budowli brak pomieszczeń zagrożonych wybuchem. 6

7 10.7. Podział na strefy pożarowe Projektowana wieża nie wymaga podziału na strefy pożarowe Klasa odporności pożarowej budynku, klasa odporności ogniowej i stopień rozprzestrzeniania ognia elementów budowlanych Całość konstrukcji należy zaimpregnować środkami grzybobójczymi np. poprzez 2-krotne smarowanie preparatem solnym IntoX S lub FOBOS M2L (zabezpieczenie owado- i grzybobójcze oraz p.-poż. do stopnia trudnozapalności). Dopuszcza się stosowanie innych środków o identycznym zastosowaniu Warunki ewakuacji Dobór urządzeń przeciwpożarowych Instalacja sygnalizacji pożaru Oddymianie Instalacja hydrantów wewnętrznych Wyposażenie w gaśnice Zaopatrzenie w wodę do zewnętrznego gaszenia pożaru Hydrant znajduje się w odległości poniżej 75 m od terenu działki Drogi pożarowe Dojazd do budowli bezpośrednio z drogi gminnej (działka nr ew.185). Opracowanie Mgr inż. arch. Małgorzata Konarzewska. Projektant Mgr inż. arch. Adrian Bogutczak. Sprawdzający Mgr inż. arch. Marta Pingot. 7
