1 PROJEKT BUDOWLANY KONSTRUKCYJNO-ARCHITEKTONICZNY OBIEKT: Mała infrastruktura rekreacyjno wypoczynkowa wraz z informacją turystyczną. LOKALIZCJA: ul. Strzelecka dz. nr 929/1 i 929/ Sulmierzyce INWESTOR: Gmina Miejska Sulmierzyce ul. Rynek Sulmierzyce AUTORZY PROJEKTU: Projektant: tech. Cyryl Spaszewski upr. 191/66, 174/75/Pw Asystent: inż. Waldemar Binkofski mgr inż. Grzegorz Kaszkowiak ul. M. Konopnickiej Krotoszyn inż. Włodzimierz Warkocz ul. Ceglarska Krotoszyn mgr inż. Andrzej Borusiak ul. Wojciechowskiego Krotoszyn

Rynek 11 63-750 Sulmierzyce AUTORZY PROJEKTU: Projektant: tech. Cyryl Spaszewski upr. 191/66, 174/75/Pw Asystent: inż.

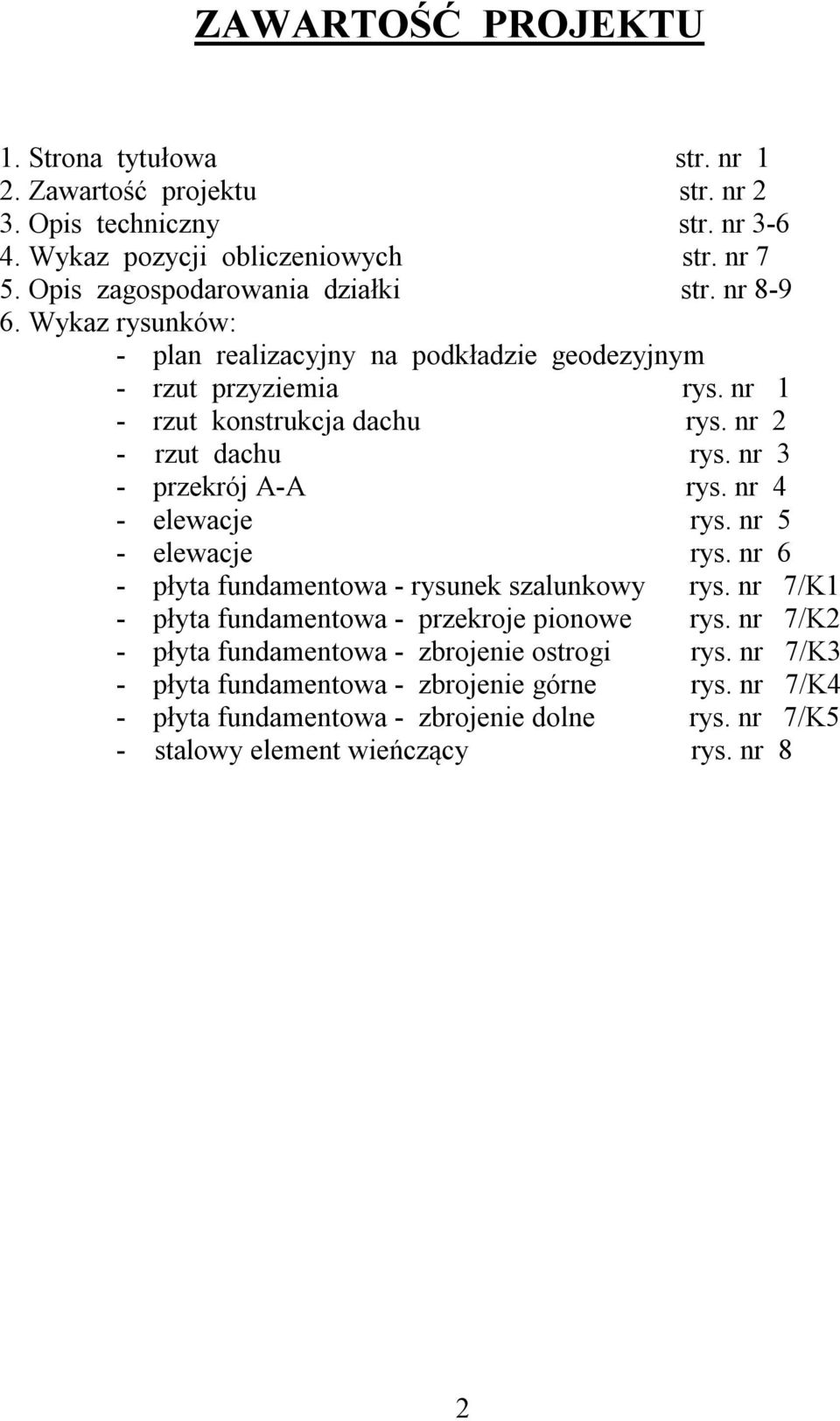

2 ZAWARTOŚĆ PROJEKTU 1. Strona tytułowa str. nr 1 2. Zawartość projektu str. nr 2 3. Opis techniczny str. nr Wykaz pozycji obliczeniowych str. nr 7 5. Opis zagospodarowania działki str. nr Wykaz rysunków: - plan realizacyjny na podkładzie geodezyjnym - rzut przyziemia rys. nr 1 - rzut konstrukcja dachu rys. nr 2 - rzut dachu rys. nr 3 - przekrój A-A rys. nr 4 - elewacje rys. nr 5 - elewacje rys. nr 6 - płyta fundamentowa - rysunek szalunkowy rys. nr 7/K1 - płyta fundamentowa - przekroje pionowe rys. nr 7/K2 - płyta fundamentowa - zbrojenie ostrogi rys. nr 7/K3 - płyta fundamentowa - zbrojenie górne rys. nr 7/K4 - płyta fundamentowa - zbrojenie dolne rys. nr 7/K5 - stalowy element wieńczący rys. nr 8 2

nr 2 - rzut dachu rys. nr 3 - przekrój A-A rys. nr 4 - elewacje rys. nr 5 - elewacje rys. nr 6 - płyta fundamentowa - rysunek szalunkowy rys.

3 OPIS TECHNICZNY 1. Dane ewidencyjne 1.1 Przedmiot opracowania: Projekt budowlany konstrukcyjno-architektoniczny 1.2 Obiekt: Mała infrastruktura rekreacyjno wypoczynkowa wraz z informacją turystyczną. 1.3 Lokalizacja budynku: ul. Strzelecka dz. nr 929/1 i 929/ Sulmierzyce 1.4 Inwestor: Gmina Miejska Sulmierzyce ul. Rynek Sulmierzyce 1.5 Jednostka projektowania: inż. Waldemar Binkoski 1.6 Autorzy projektu: Projektant: tech. Cyryl Spaszewski upr. 191/66, 174/75/Pw Asystent: inż. Waldemar Binkofski 2 Dane ogólne 2.1 Dane liczbowe : Powierzchnia zabudowy: 121,86 m Powierzchnia całkowita: 121,86 m Powierzchnia użytkowa: 106,02 m Kubatura brutto: 440,66 m Podstawa opracowania: umowa z Inwestorem Decyzja Nr PB z dnia roku o warunkach zabudowy wydana przez Burmistrza Miasta Sulmierzyce uzgodnienia z Inwestorem obowiązujące normy i przepisy budowlane 2.3 Warunki geotechniczne: Zgodnie z Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 roku ( DZ.U ) 3

Waldemar Binkoski 1.6 Autorzy projektu: Projektant: tech. Cyryl Spaszewski upr. 191/66, 174/75/Pw Asystent: inż. Waldemar Binkofski 2 Dane ogólne 2.1 Dane liczbowe : 2.1.1 Powierzchnia zabudowy: 121,86 m 2 2.

4 w sprawie ustaleń geotechnicznych warunków posadowienia obiektów budowlanych, projektowany obiekt zalicza się do pierwszej kategorii geotechnicznej. Projekt przewiduje posadowienie fundamentów na głębokości 75cm poniżej istniejącego poziomu terenu. Wykonano dwa doły próbne w obrysie zlokalizowanego obiektu. Stwierdza się, że w miejscu lokalizacji budynku zalegają grunty nadające się do bezpośredniego posadowienia fundamentów. W przypadku stwierdzenia innych od przyjętych w projekcie warunków gruntowych, ewentualna korekta fundamentów nastąpi w trybie nadzoru autorskiego. 3 Opis techniczny W obrębie planowanej inwestycji brak urządzeń melioracyjnych. A/ Konstrukcja nośna budynku: 3.1 Fundament wykonać jako płytę żelbetową w postaci ostrogi po obwodzie oraz płyty. Zagłębienie ostrogi min. 75 cm poniżej istniejącego terenu, a 55 cm płyty żelbetowej. Konstrukcja monolityczna z betonu 25. Ponadto z płyty należy wypuścić trzpienie żelbetowe w których należy osadzić stalowe buty z ceownika do kotwienia konstrukcji drewnianej grzybka. Należy zastosować zbrojenie konstrukcyjne ze stali A-III 34GS ø 12. Pręty zbrojenia głównego ostrogi, płyty oraz trzpieni należy rozmieścić zgodnie z załączonymi rysunkami od 7/K1 do 7/K5. Zbrojenie główne łączyć strzemionami ze stali A-0 St3s. Pod fundamentem należy wykonać podbudowę z piasku grubego lub klinca niesortowanego o miąższości 20 cm pod ostrogą i 40 cm pod płytą. 3.2 Przestrzeń między trzpieniami wymurować z bloczków betonowych na zaprawie cementowej. 3.3 Konstrukcja grzybka projektowana jest ze słupów drewnianych o wymiarach 24x24 cm oraz 16x16 cm. Zwieńczenie słupów stanowi belka oczepowa o wymiarach 18x24 cm. Ściany obudowane deskami grub. 3,2 cm. Drewno impregnować Fobosem M 4 od strony wewnętrznej co stanowi zabezpieczenie p. poż. obiektu. Od strony zewnętrznej konstrukcję oraz elementy drewniane pomalować preparatami posiadającymi dopuszczenie do powszechnego zastosowania w budownictwie. 4

Stwierdza się, że w miejscu lokalizacji budynku zalegają grunty nadające się do bezpośredniego posadowienia fundamentów.

5 3.4 Dach drewniany wielospadowy kryty gontami papowymi na deskowaniu grub. 2,8 cm. Krokwie opierać na belce oczepowej, a w kalenicy w elemencie stalowy zgodnie z rysunkiem nr 8. Krokwie wykonać o wymiarach 18x24 cm oraz 16x20 cm nad częścią główną, o wymiarach 8 x 18 cm oraz 12x18 cm nad zapleczem. Krokwie nad zapleczem połączyć jętką o wymiarach 6x16 cm. Drewno impregnować Fobosem M 4. B/ Wykończenie budynku: 3.5 Ścianki działowe z desek na ruszcie drewnianym. 3.6 Wykończenie ścianek zaplecza płytkami ceramicznymi na płycie gipsowo - kartonowej. 3.7 Stolarka okienna i drzwiowa drewniana. 3.8 Posadzki w pomieszczeniach - zgodnie z opisem na przekroju A-A. 3.9 Malowanie ścian farbą impregnacyjną do drewna Elementy wykończenia zewnętrznego: - utwardzić teren wokół grzybka - wykonać tablicę z informacją turystyczną - zagospodarowanie terenu rekreacyjnego ( tereny zielone i ławki ) 4. Plan bezpieczeństwa i ochrony zdrowia Zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 roku w sprawie szczegółowego zakresu i firmy planu bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu rodzajów robót budowlanych stwarzających zagrożenia bezpieczeństwa i zdrowia ludzi projektowana inwestycja wymaga opracowania przez kierownika budowy planu BIOZ. ( Prawo budowlane art.21a, ust 1a i Rozp. Min. Infarstruktury z dnia r. ) 5. Warunki ochrony pożarowej. Zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 roku w sprawie zakresu, trybu i zasad uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej, niniejszy projekt uzgodniono z rzeczoznawcę ds. zabezpieczeń przeciwpożarowych. Obiekt zaprojektowano w sposób zapewniający spełnienie wymagań podstawowych dotyczących bezpieczeństwa pożarowego. Klasa odporności pożarowej dla budynku brak. Kategoria zagrożenia ludzi ZL III ( w projektowanym obiekcie przewidziano maksymalną liczbę użytkowników nie przekraczającą 50 osób ). 5

Drewno impregnować Fobosem M 4. B/ Wykończenie budynku: 3.5 Ścianki działowe z desek na ruszcie drewnianym. 3.6 Wykończenie ścianek zaplecza płytkami ceramicznymi na płycie gipsowo - kartonowej. 3.7 Stolarka okienna i drzwiowa drewniana.

6 OPIS ZAGOSPODAROWANIA DZIAŁKI 1. Lokalizacja i stan prawny: Przedmiotowa działka zlokalizowana jest w Sulmierzycach ul. Strzelecka dz. nr 929/1 i 929/2. Posesja stanowi własność Inwestora. Działka niezabudowana. Zestawienie powierzchni: - powierzchnia zabudowy - projektowana - 121,86 m² 0,85% - powierzchnia chodników - 45,00 m² 0,31% - powierzchnia zieleni ,14 m² 98,84% - powierzchnia działki ogółem ,00 m² 100,00% Powierzchnia biologicznie czynna 98,84% 2. Projektowane zagospodarowanie działki: - budowa małej infrastruktury rekreacyjno wypoczynkowej wraz informacją turystyczną ( grzybek rekreacyjny z tablicą informacyjną o wymiarach około 1,80 m na 1,50 wspartą na samonośnych słupach stalowych lub zawieszoną na zewnętrznej ścianie grzybka ) - zagospodarowanie terenu wokół projektowanego obiektu - grzybek zostanie wyposażony w instalację wodną - grzybek zostanie wyposażony w instalację kanalizacyjną - grzybek zostanie wyposażony w instalację elektryczną - wody deszczowe odprowadzane powierzchniowo na teren działki inwestora 3. Dane informacyjne w zakresie wpisu do rejestru zabytków: Działka zlokalizowana poza obszarem historycznego układu urbanistycznego miasta Sulmierzyc. Projekt nie podlega opinii służb konserwatorskich. 4. Dane informacyjne w zakresie przewidywanych zagrożeń dla środowiska: Projektowany obiekt nie powoduje zagrożenia dla środowiska oraz higieny i zdrowia użytkowników budynku i ich otoczenia. 8

Zestawienie powierzchni: - powierzchnia zabudowy - projektowana - 121,86 m² 0,85% - powierzchnia chodników - 45,00 m² 0,31% - powierzchnia zieleni - 14122,14 m² 98,84% - powierzchnia działki ogółem -

7 W związku z projektowaną inwestycją brak konieczności wycięcia drzew i krzewów. W obrębie planowanej inwestycji nie występują urządzenia melioracyjne. Działka nie znajduje się na terenach podlegających wpływowi eksploatacji górniczej. 9

8 WYKAZ POZYCJI OBLICZENIOWYCH Poz. Nr 1 Dach 1.1 Krokiew Drewno K-33, przekrój 24x24cm 1.2 Oczep Drewno K-33, przekrój 18x24cm 1.3 Krokiew Drewno K-33, przekrój 16x20cm 1.4 Krokiew narożna Drewno K-33, przekrój 12x28cm 1.5 Krokiew Drewno K-33, przekrój 8x18cm 1.4 Jętka Drewno K-33, przekrój 6x16cm Poz. Nr 2 Ściany 2.1 Słup Drewno K-33, przekrój 24x24cm 2.2 Słup Drewno K-33, przekrój 16x16cm Poz. Nr 3 Fundamenty 3.1 Płyta fundamentowa Beton C20/25 Stal AIII 34GS Stal A0 St3s 7

4 Krokiew narożna Drewno K-33, przekrój 12x28cm 1.5 Krokiew Drewno K-33, przekrój 8x18cm 1.

9 6 Charakterystyka energetyczna Bilans mocy urządzeń elektrycznych Moc zainstalowana w tym moc urządzeń technologicznych ca 8,00 kw 0,00 kw Właściwości cieplne przegród zewnętrznych: Obiekt o konstrukcji drewnianej, nieocieplony. Obiekt wykorzystywany będzie sezonowo. Parametry sprawności energetycznej instalacji ogrzewczych, wentylacyjnych, klimatyzacyjnych: Obiekt nie będzie ogrzewany. W budynku nie przewiduje się instalacji klimatyzacyjnych. Dane dotyczące wymagań oszczędności energii: Warunek zgodności wskaźnika EP z wymaganiami WT2008 został spełniony. 6

Parametry sprawności energetycznej instalacji ogrzewczych, wentylacyjnych, klimatyzacyjnych: Obiekt nie będzie ogrzewany.
