Zawory odcinające PN 25/40 DN

Transkrypt

1 Karta katalogowa R /4-61 NORI 40 Zawory odcinające zdławnicą z obrotowym wrzecionem zkołnierzem lub spawanymi końcówkami lub mufami ZXL ZXS PN 25/40 DN Dziedziny zastosowania W instalacjach przemysłowych, elektrowniach w budownictwie mieszkaniowym i okrętowym Na wodę, parę, gaz, i inne nie agresywne media Inne dziedziny na zamówienie Inne media na zapytanie Dane eksploatacyjne maks. dopuszczalne ciśnienie 40 bar maks. dopuszczalna temperatura 450 C parametry obliczeniowe zgodnie z tabelą ciśnień na następnej stronie Materiały Wersja kołnierzowa DN stal kuta C DN staliwo GP 240 GH 1) Wersja z końcówkami spawanymi DN stal kuta C DN 65- staliwo GP 240 GH 1) Inne dane patrz: tabela materiałowa Wykonanie Kształt przelotowy z prostą częścią górną Stożek odcinający Obrotowe wrzeciono Powierzchnie uszczelniające z odpornej na zużycie i korozję stałi chromowej lub chromowo-niklowej Uszczelnienie wsteczne Uszczelnienie wrzeciona dławnicą sznurową Uszczelnienie pokrywy zewnątrz i wewnątrz komory Odbiór wg TRD110, TRB 801 nr 45 TÜ.A./AR Warianty standardowe Stożek dławiący Wskaźnik położenia Stożek odciążający Blokada Kołki gwintowane (szpilki) / Nakrętki w A4-70 (wykonanie mrozoodporne) Szczeliwo z PTFE-jedwab (max. 250 C) Bez ołeju i smaru (części mające kontakt z medium) Z olejem lub smarem dła mediówkwaśnych Włącznik pozycyjny Odbiór wg specyfikacji klienta (zgodne jednakz odbioremnp. TRD/TRB) Inna obróbka kołnierza lub spawanych końcówek Wskazówki Zawory odcinające NORI R 40 z nieobrotowym wrzecionem, typ ZXLF/ZXSF patrz karta katalogowa: Zawory zwrotne NORI R 40, typ RXL/RXS patrz karta katalogowa: Zawory odcinające NORI R 40 z mieszkiem sprężystym, typ ZXLB/ZXSB Instrukcja obsługi: Dane zamówieniowe 1 Typ 6 Medium 2 PN 7 Temperatura robocza 3 DN 8 Przyłącze rurowe 4 Nadciśnienie robocze 9 Warianty 5 Różnica ciśnień 10 Nr karty katalogowej Armatura spełnia przepisy bezpieczeństwa wg załącznika 1 Europejskich Wytycznych dla Urządzeń Ciśnieniowych 97/23/UE (DUC) dla medium grupy 1 i medium grupy 2. DIN ISO 9001 DUC 97/23/UE

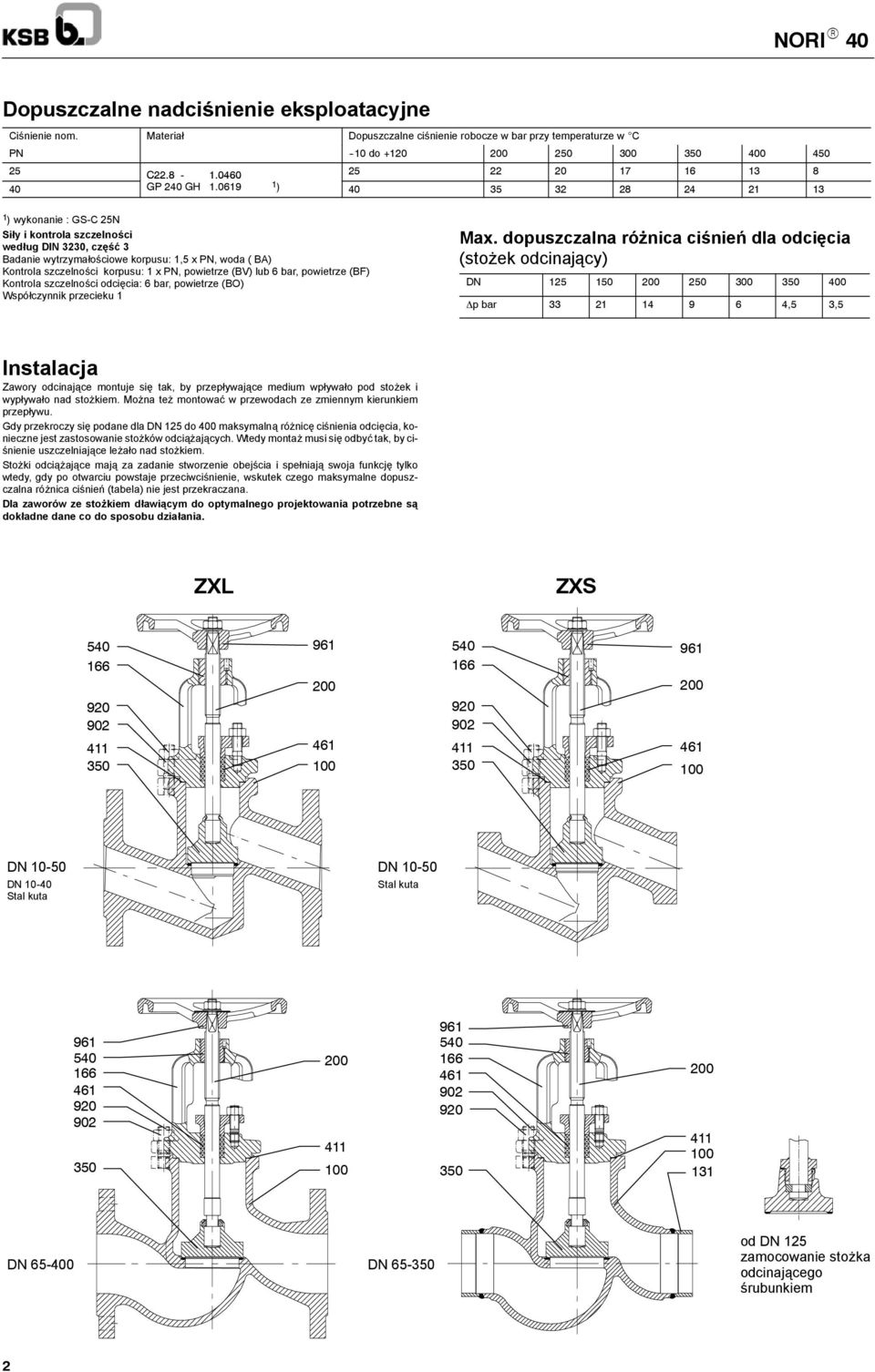

2 Dopuszczalne nadciśnienie eksploatacyjne Ciśnienie nom. Materiał Dopuszczalne ciśnienie robocze w bar przy temperaturze w C PN do C GP 240 GH ) ) wykonanie : GS-C 25N Siły i kontrola szczelności według DIN 3230, część 3 Badanie wytrzymałościowe korpusu: 1,5 x PN, woda ( BA) Kontrola szczelności korpusu: 1 x PN, powietrze (BV) lub 6 bar, powietrze (BF) Kontrola szczelności odcięcia: 6 bar, powietrze (BO) Współczynnik przecieku 1 Max. dopuszczalna różnica ciśnień dla odcięcia (stożek odcinający) DN p bar ,5 3,5 Instalacja Zawory odcinające montuje się tak, by przepływające medium wpływało pod stożek i wypływało nad stożkiem. Można też montować w przewodach ze zmiennym kierunkiem przepływu. Gdy przekroczy się podane dla DN 125 do 400 maksymalną różnicę ciśnienia odcięcia, konieczne jest zastosowanie stożków odciążających. Wtedy montaż musi się odbyć tak, by ciśnienie uszczelniające leżało nad stożkiem. Stożki odciążające mają za zadanie stworzenie obejścia i spełniają swoja funkcję tylko wtedy, gdy po otwarciu powstaje przeciwciśnienie, wskutek czego maksymalne dopuszczalna różnica ciśnień (tabela) nie jest przekraczana. Dla zaworów ze stożkiem dławiącym do optymalnego projektowania potrzebne są dokładne dane co do sposobu działania. ZXL ZXS DN DN Stal kuta DN Stal kuta 131 DN DN 65- od DN 125 zamocowanie stożka odcinającego śrubunkiem 2

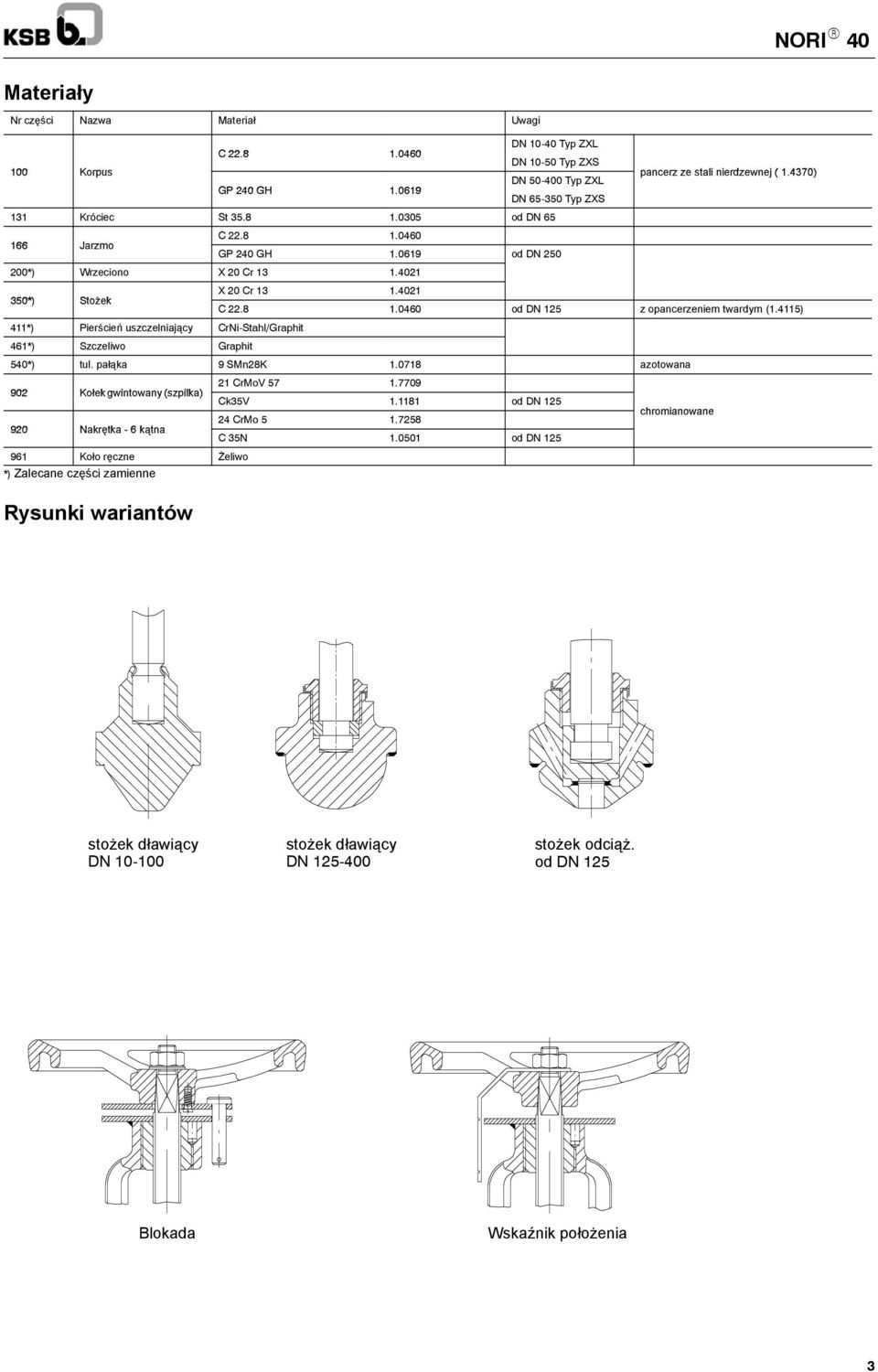

3 Materiały Nr części Nazwa Materiał Uwagi Korpus C GP 240 GH DN Typ ZXL DN Typ ZXS 131 Króciec St od DN 65 Jarzmo C DN Typ ZXL DN 65- Typ ZXS GP 240 GH od DN 250 *) Wrzeciono X20Cr *) Stożek *) Pierścień uszczelniający CrNi-Stahl/Graphit *) Szczeliwo Graphit X20Cr pancerz ze stali nierdzewnej ( ) C od DN 125 z opancerzeniem twardym (1.5) *) tul. pałąka 9 SMn28K azotowana Kołek gwintowany (szpilka) Nakrętka - 6 kątna Koło ręczne Żeliwo *) Zalecane części zamienne Rysunki wariantów 21 CrMoV Ck35V od DN CrMo C 35N od DN 125 chromianowane stożek dławiący DN 10- stożek dławiący DN stożek odciąż. od DN 125 Blokada Wskaźnik położenia 3

4 Wymiary Typ ZXL Długość montażowa - DIN EN 558-1/1 (wcześniej DIN 3202-F1) Kołnierz ISO 5752/T1 - wymiary przyłączeniowe DIN 2501(ISO 2084, BS 4504 ) listwy uszczelniające, kształt C DIN 2528 Inna obróbka kołnierza: np. z obydwu stron rowek kształt N,sprężyna kształt F (DIN 2512), uskok do tyłu kształt R 13, uskok do przodu V 13 (DIN 2513 ), kształt D, kształt E (DIN 2526) Ciśnienie nominalne 4 Wielkość nominalana Długość zabudowy Kołnierz Średnica podziałowa Liczba otworów Otwór Listwa uszcz. Grubość kołn. otwarty demont. PN DN l ød øk z øi ød 4 xf b h1 h4 ød ok. kg Skok Koło ręczne Wymiary wmm 25/ x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x ,0 Ciężar

5 Wymiary Typ ZXS Długość montażowa -- wg. DIN 3202-S2 Końcówki spawane -- końcówki spawane wg. DIN 3239 kształt 1 kształt szczeliny wg. DIN Możliwe odchyłki w wykonaniu spawanych końcówek, muf spawanych i szczelin spawalniczych, jednak tylko w obrębie wymiarów A max. ib min. Mufa spawana Końcówka spawana Wymiary wmm Ciśn. nom. Średnica nom. Dł. zabudowy Końc. spawane nieobrobione Końc. spaw. wg DIN 3239 kształt 1 kształt szczeliny DIN Mufy spawane według ANSI B lubdin3239t2 konstr. demont. Skok Koło ręczne Cięż. PN DN l øa max. øb min. ød 2 ød 1 3 ) odp.wym.rur ød -0,5 øc +0.2 b min. h1 h4 ø d ok.. kg 25/ ,2 x 2, ,6 9, , ,3 x 2,0 30,5 21,7 9, , ,9 x 2,3 36,5 27,1 12, , ,5 33,7 x 2,6 44,5 33,8 12, , ,4 x 2,6 53,5 42,5 12, , ,3 x 2,6 60,5 48,7 12, , ,3 x 3,2 73,5 61,1 15, , ,1 64,9 76, ,1 x 3, , ,9 79,9 88, ,9 x 4, ,0 114,3,1 114, ,3 x 5, , ,7 125,5 139,7 130,5 139,7 x 4, , ,3 148,3 168,3 156,5 168,3 x 5, , ,1 199,1 219,1 204,5 219,1 x 7, , ,5 273,0 x 8, , ,9 306,5 323,9 x 8, , ,6 336,5 355,6 x 8, ,0 1) d 3 =d p to DIN

6 Zalety produktu - korzyść naszych klientów Wrzeciono z polerowanym trzpieniem długa trwałość tulejki dławnicy Tulejka pałąka bez metali kolorowych z gwintem trapezowym (azotowana) wysoka niezawodność Grzebieniowo profilowane uszczelnienie pokrywy, wewnątrz i zewnętrz komory (DN 10-) niezawodne uszczelnienie na zewnątrz Uszczelnienie wsteczne bez momentu obrotowego (10-) dodatkowe uszczelnienie wrzeciona do pracy awaryjnej zabezpieczenie Blow-out do ochrony personelu i instalacji Gniazdo zaworów z materiału odpornego na zużycie i korozję wysoka niezawodność duża trwałość Chromatowane śruby i nakrętki wysoka odporność na korozję wygodna naprawa / KSB Pompy i Armatura Sp. z o.o Warszawa, ul. Chłopickiego 50 Oddział w Krakowie Tel.: (0 22) do Kraków, ul. Chełmońskiego 17 Oddział we Wrocławiu Fax: (0 22) Tel.: (0 12) Wrocław, ul. Racławicka 2/4 lok Fax: (0 12) Tel./Fax: (0 71) b-waw@ksb.pl
