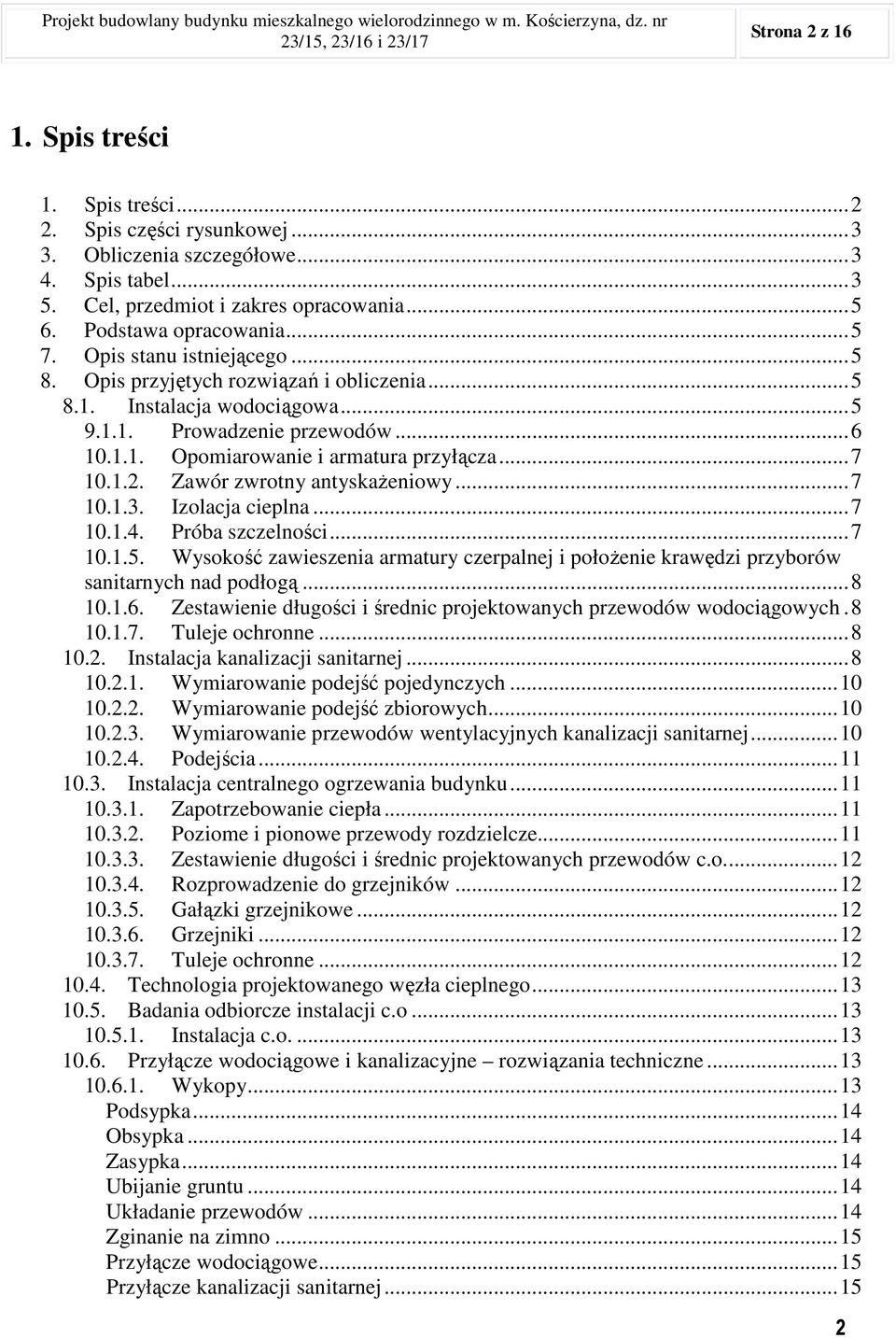

11 Projekt budowlany budynku mieszkalnego wielorodzinnego w m. Kościerzyna, dz. nr 23/15, 23/16 i 23/17 Strona 2 z Spis treści 1. Spis treści Spis części rysunkowej Obliczenia szczegółowe Spis tabel Cel, przedmiot i zakres opracowania Podstawa opracowania Opis stanu istniejącego Opis przyjętych rozwiązań i obliczenia Instalacja wodociągowa Prowadzenie przewodów Opomiarowanie i armatura przyłącza Zawór zwrotny antyskaŝeniowy Izolacja cieplna Próba szczelności Wysokość zawieszenia armatury czerpalnej i połoŝenie krawędzi przyborów sanitarnych nad podłogą Zestawienie długości i średnic projektowanych przewodów wodociągowych Tuleje ochronne Instalacja kanalizacji sanitarnej Wymiarowanie podejść pojedynczych Wymiarowanie podejść zbiorowych Wymiarowanie przewodów wentylacyjnych kanalizacji sanitarnej Podejścia Instalacja centralnego ogrzewania budynku Zapotrzebowanie ciepła Poziome i pionowe przewody rozdzielcze Zestawienie długości i średnic projektowanych przewodów c.o Rozprowadzenie do grzejników Gałązki grzejnikowe Grzejniki Tuleje ochronne Technologia projektowanego węzła cieplnego Badania odbiorcze instalacji c.o Instalacja c.o Przyłącze wodociągowe i kanalizacyjne rozwiązania techniczne Wykopy Podsypka Obsypka Zasypka Ubijanie gruntu Układanie przewodów Zginanie na zimno Przyłącze wodociągowe Przyłącze kanalizacji sanitarnej

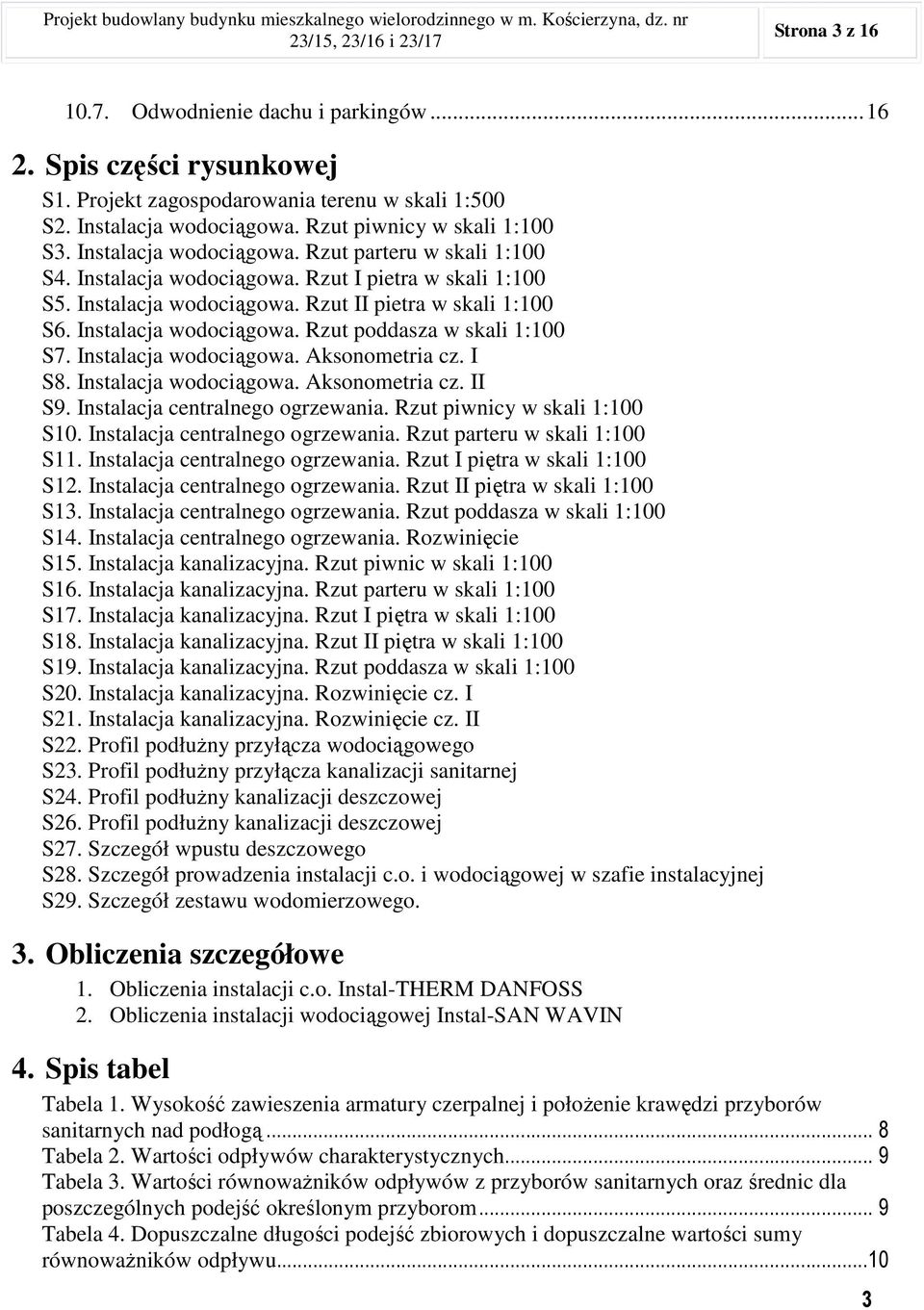

12 Projekt budowlany budynku mieszkalnego wielorodzinnego w m. Kościerzyna, dz. nr 23/15, 23/16 i 23/17 Strona 3 z Odwodnienie dachu i parkingów Spis części rysunkowej S1. Projekt zagospodarowania terenu w skali 1:500 S2. Instalacja wodociągowa. Rzut piwnicy w skali 1:100 S3. Instalacja wodociągowa. Rzut parteru w skali 1:100 S4. Instalacja wodociągowa. Rzut I pietra w skali 1:100 S5. Instalacja wodociągowa. Rzut II pietra w skali 1:100 S6. Instalacja wodociągowa. Rzut poddasza w skali 1:100 S7. Instalacja wodociągowa. Aksonometria cz. I S8. Instalacja wodociągowa. Aksonometria cz. II S9. Instalacja centralnego ogrzewania. Rzut piwnicy w skali 1:100 S10. Instalacja centralnego ogrzewania. Rzut parteru w skali 1:100 S11. Instalacja centralnego ogrzewania. Rzut I piętra w skali 1:100 S12. Instalacja centralnego ogrzewania. Rzut II piętra w skali 1:100 S13. Instalacja centralnego ogrzewania. Rzut poddasza w skali 1:100 S14. Instalacja centralnego ogrzewania. Rozwinięcie S15. Instalacja kanalizacyjna. Rzut piwnic w skali 1:100 S16. Instalacja kanalizacyjna. Rzut parteru w skali 1:100 S17. Instalacja kanalizacyjna. Rzut I piętra w skali 1:100 S18. Instalacja kanalizacyjna. Rzut II piętra w skali 1:100 S19. Instalacja kanalizacyjna. Rzut poddasza w skali 1:100 S20. Instalacja kanalizacyjna. Rozwinięcie cz. I S21. Instalacja kanalizacyjna. Rozwinięcie cz. II S22. Profil podłuŝny przyłącza wodociągowego S23. Profil podłuŝny przyłącza kanalizacji sanitarnej S24. Profil podłuŝny kanalizacji deszczowej S26. Profil podłuŝny kanalizacji deszczowej S27. Szczegół wpustu deszczowego S28. Szczegół prowadzenia instalacji c.o. i wodociągowej w szafie instalacyjnej S29. Szczegół zestawu wodomierzowego. 3. Obliczenia szczegółowe 1. Obliczenia instalacji c.o. Instal-THERM DANFOSS 2. Obliczenia instalacji wodociągowej Instal-SAN WAVIN 4. Spis tabel Tabela 1. Wysokość zawieszenia armatury czerpalnej i połoŝenie krawędzi przyborów sanitarnych nad podłogą... 8 Tabela 2. Wartości odpływów charakterystycznych... 9 Tabela 3. Wartości równowaŝników odpływów z przyborów sanitarnych oraz średnic dla poszczególnych podejść określonym przyborom... 9 Tabela 4. Dopuszczalne długości podejść zbiorowych i dopuszczalne wartości sumy równowaŝników odpływu

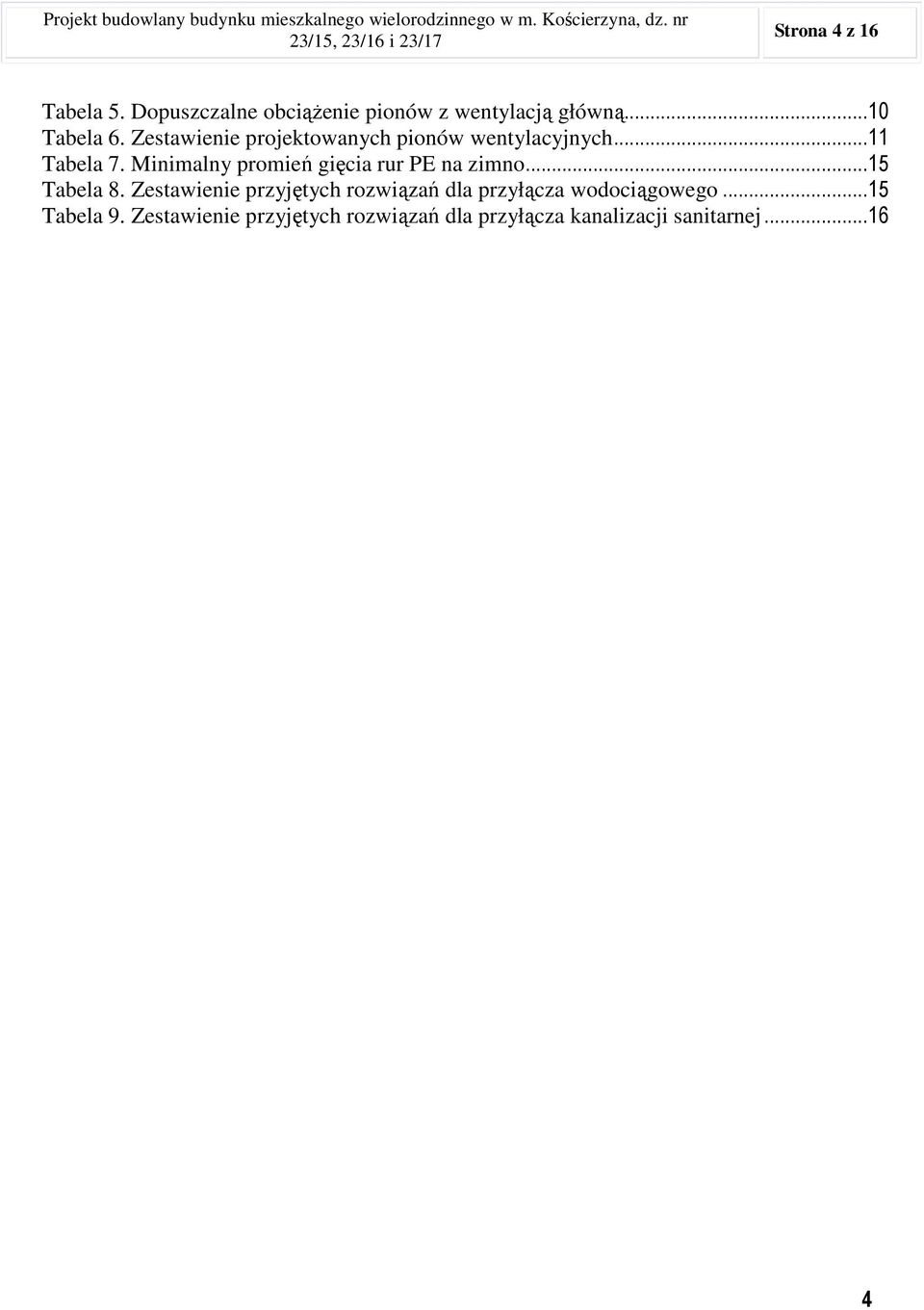

13 Projekt budowlany budynku mieszkalnego wielorodzinnego w m. Kościerzyna, dz. nr 23/15, 23/16 i 23/17 Strona 4 z 16 Tabela 5. Dopuszczalne obciąŝenie pionów z wentylacją główną...10 Tabela 6. Zestawienie projektowanych pionów wentylacyjnych...11 Tabela 7. Minimalny promień gięcia rur PE na zimno...15 Tabela 8. Zestawienie przyjętych rozwiązań dla przyłącza wodociągowego...15 Tabela 9. Zestawienie przyjętych rozwiązań dla przyłącza kanalizacji sanitarnej

14 Projekt budowlany budynku mieszkalnego wielorodzinnego w m. Kościerzyna, dz. nr 23/15, 23/16 i 23/17 Strona 5 z Cel, przedmiot i zakres opracowania Celem opracowania jest projekt budowlany budynku wielorodzinnego w miejscowości Kościerzyna, gm. Kościerzyna, dz. nr 23/17: branŝe sanitarne. Przedmiotem jest wykonanie projektu budowlanego w następującym zakresie : instalacji c.o, instalacji wodociągowej i kanalizacyjnej, przyłączy wod-kan, odprowadzenie wód deszczowych z dachu i parkingów. 6. Podstawa opracowania o uzgodnienia z głównym projektantem, o aktualnie obowiązujące normy, przepisy i katalogi, o wizja terenowa. 7. Opis stanu istniejącego Projektowany budynek wielorodzinny znajduje się na terenie zabudowanym w sąsiedztwie innych budynków wielorodzinnych. Teren projektowanej inwestycji jest uzbrojony w sieć wodociągową, sieć kanalizacji sanitarnej, siec kanalizacji deszczowej, sieć ciepłownicza oraz w siec energetyczną. 8. Opis przyjętych rozwiązań i obliczenia 8.1. Instalacja wodociągowa 9. Rury instalacji wodociągowej wykonać z polietylenu, oznaczonego PE-X prod. WAVIN, przewody w piwnicy pod sufitem i piony w szachtach wykonać z rur stalowych, ocynkowanych, k=1.5 łączonych na gwint. W przedmiotowym projekcie przeprowadzono wymiarowanie przewodów wodociągowych. Określono: średnicę przewodów, strat ciśnienia oraz minimalnego ciśnienia zapewniającego utrzymanie ciągłości dostaw wody do instalacji przy wymaganym ciśnieniu wody przed punktem czerpalnym. Przepływ obliczeniowy wody q [dm 3 /s] określono według niŝej podanego wzoru dla budynku wielorodzinnego. ( q ) 0, 366 q [dm 3 /s] = n Prędkość przepływu wody w przewodach wodociągowych pod ciśnieniem nie powinna być większa niŝ: w połączeniach od pionu do punktów czerpalnych 2,0 m/s, w pionach 1,0 m/s, w przewodach rozdzielczych 1,0 m/s, w przewodach cyrkulacyjnych 0,5 m/s. Na odcinkach obliczeniowych wyznaczono liniowe i miejscowe straty ciśnienia. Obliczenie liniowych strat ciśnienia p l [Pa] wykonano korzystając ze wzoru: 5

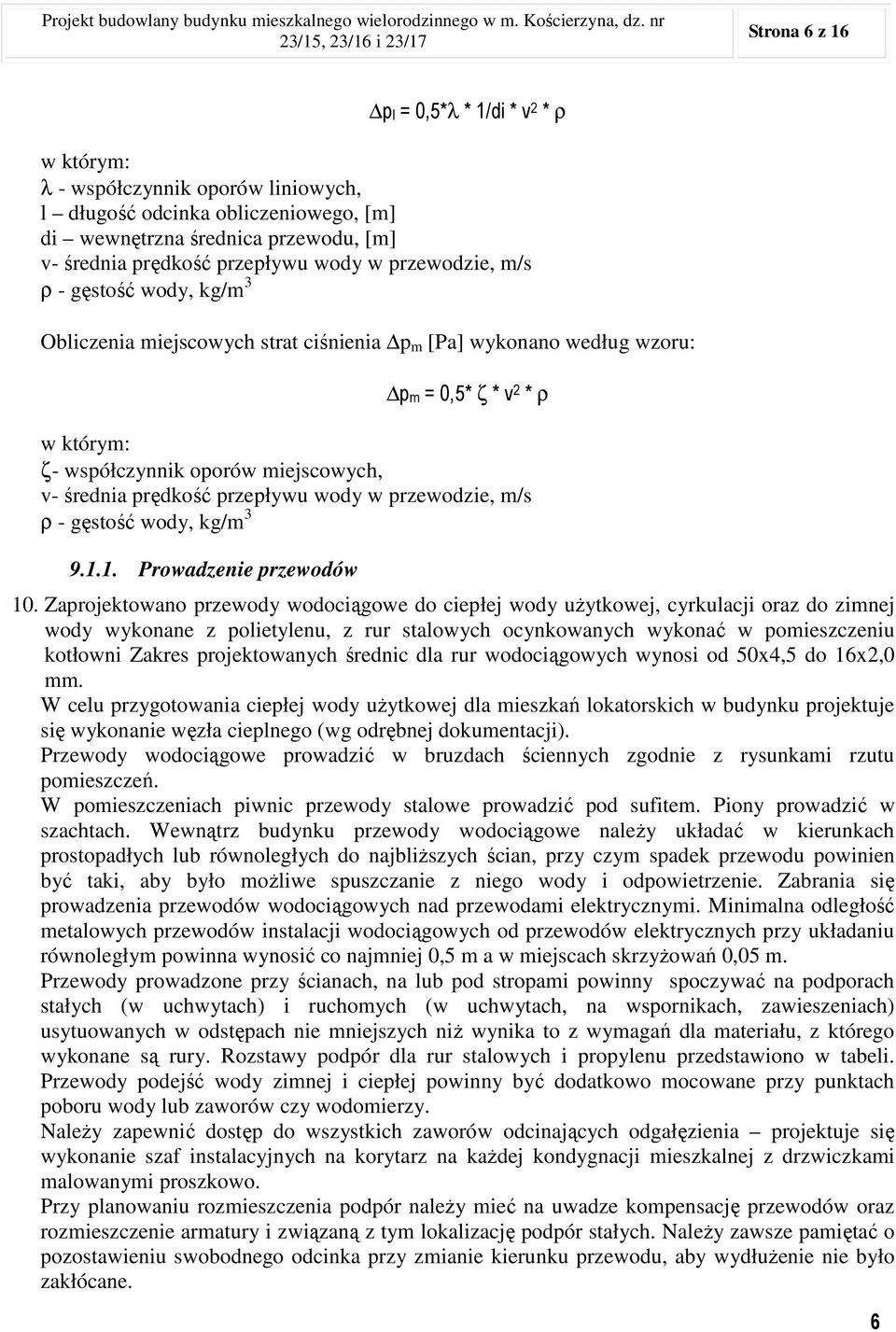

15 Projekt budowlany budynku mieszkalnego wielorodzinnego w m. Kościerzyna, dz. nr 23/15, 23/16 i 23/17 Strona 6 z 16 pl = 0,5*λ * 1/di * v 2 * ρ w którym: λ - współczynnik oporów liniowych, l długość odcinka obliczeniowego, [m] di wewnętrzna średnica przewodu, [m] v- średnia prędkość przepływu wody w przewodzie, m/s ρ - gęstość wody, kg/m 3 Obliczenia miejscowych strat ciśnienia p m [Pa] wykonano według wzoru: pm = 0,5* ζ * v 2 * ρ w którym: ζ- współczynnik oporów miejscowych, v- średnia prędkość przepływu wody w przewodzie, m/s ρ - gęstość wody, kg/m Prowadzenie przewodów 10. Zaprojektowano przewody wodociągowe do ciepłej wody uŝytkowej, cyrkulacji oraz do zimnej wody wykonane z polietylenu, z rur stalowych ocynkowanych wykonać w pomieszczeniu kotłowni Zakres projektowanych średnic dla rur wodociągowych wynosi od 50x4,5 do 16x2,0 mm. W celu przygotowania ciepłej wody uŝytkowej dla mieszkań lokatorskich w budynku projektuje się wykonanie węzła cieplnego (wg odrębnej dokumentacji). Przewody wodociągowe prowadzić w bruzdach ściennych zgodnie z rysunkami rzutu pomieszczeń. W pomieszczeniach piwnic przewody stalowe prowadzić pod sufitem. Piony prowadzić w szachtach. Wewnątrz budynku przewody wodociągowe naleŝy układać w kierunkach prostopadłych lub równoległych do najbliŝszych ścian, przy czym spadek przewodu powinien być taki, aby było moŝliwe spuszczanie z niego wody i odpowietrzenie. Zabrania się prowadzenia przewodów wodociągowych nad przewodami elektrycznymi. Minimalna odległość metalowych przewodów instalacji wodociągowych od przewodów elektrycznych przy układaniu równoległym powinna wynosić co najmniej 0,5 m a w miejscach skrzyŝowań 0,05 m. Przewody prowadzone przy ścianach, na lub pod stropami powinny spoczywać na podporach stałych (w uchwytach) i ruchomych (w uchwytach, na wspornikach, zawieszeniach) usytuowanych w odstępach nie mniejszych niŝ wynika to z wymagań dla materiału, z którego wykonane są rury. Rozstawy podpór dla rur stalowych i propylenu przedstawiono w tabeli. Przewody podejść wody zimnej i ciepłej powinny być dodatkowo mocowane przy punktach poboru wody lub zaworów czy wodomierzy. NaleŜy zapewnić dostęp do wszystkich zaworów odcinających odgałęzienia projektuje się wykonanie szaf instalacyjnych na korytarz na kaŝdej kondygnacji mieszkalnej z drzwiczkami malowanymi proszkowo. Przy planowaniu rozmieszczenia podpór naleŝy mieć na uwadze kompensację przewodów oraz rozmieszczenie armatury i związaną z tym lokalizację podpór stałych. NaleŜy zawsze pamiętać o pozostawieniu swobodnego odcinka przy zmianie kierunku przewodu, aby wydłuŝenie nie było zakłócane. 6

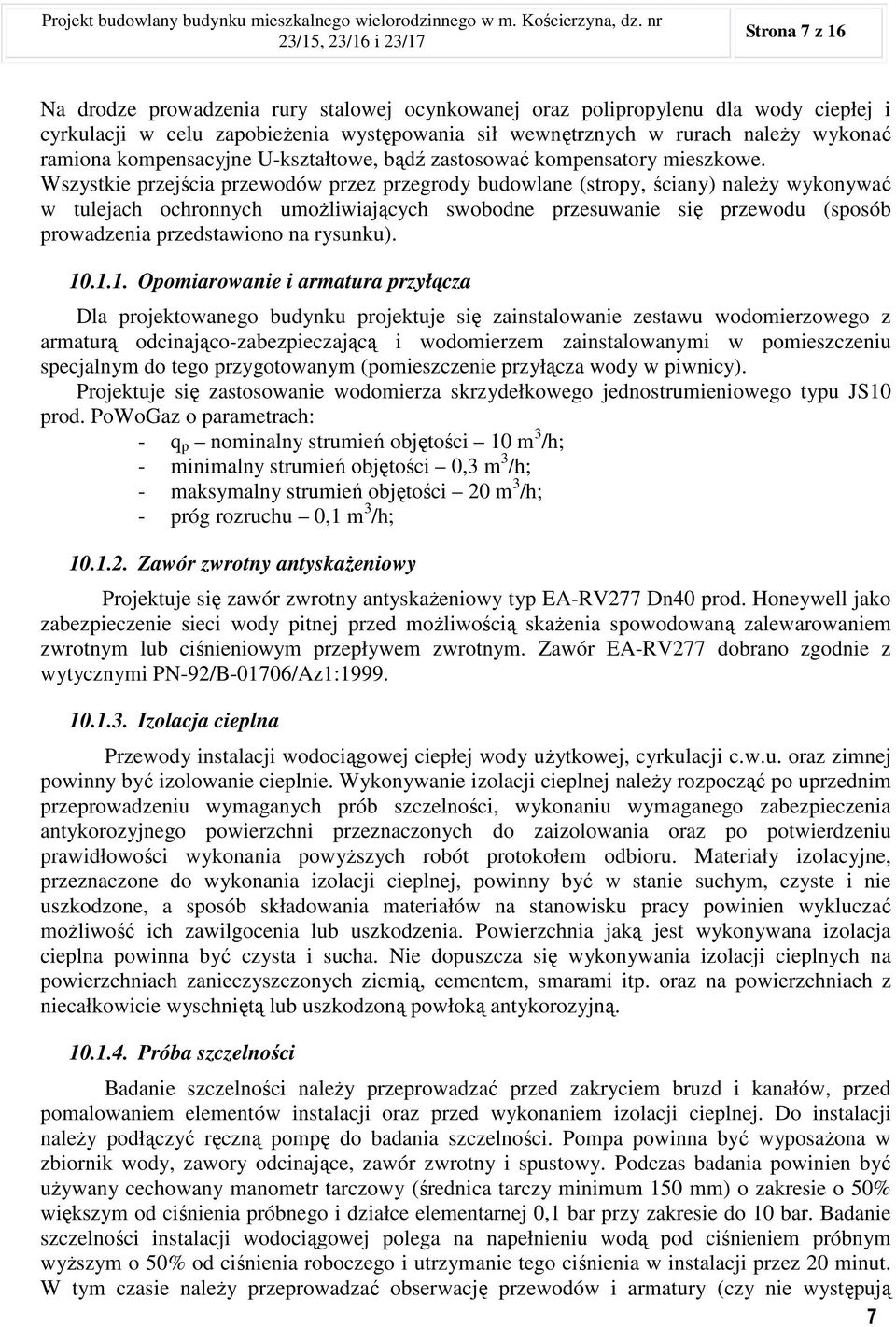

16 Projekt budowlany budynku mieszkalnego wielorodzinnego w m. Kościerzyna, dz. nr 23/15, 23/16 i 23/17 Strona 7 z 16 Na drodze prowadzenia rury stalowej ocynkowanej oraz polipropylenu dla wody ciepłej i cyrkulacji w celu zapobieŝenia występowania sił wewnętrznych w rurach naleŝy wykonać ramiona kompensacyjne U-kształtowe, bądź zastosować kompensatory mieszkowe. Wszystkie przejścia przewodów przez przegrody budowlane (stropy, ściany) naleŝy wykonywać w tulejach ochronnych umoŝliwiających swobodne przesuwanie się przewodu (sposób prowadzenia przedstawiono na rysunku) Opomiarowanie i armatura przyłącza Dla projektowanego budynku projektuje się zainstalowanie zestawu wodomierzowego z armaturą odcinająco-zabezpieczającą i wodomierzem zainstalowanymi w pomieszczeniu specjalnym do tego przygotowanym (pomieszczenie przyłącza wody w piwnicy). Projektuje się zastosowanie wodomierza skrzydełkowego jednostrumieniowego typu JS10 prod. PoWoGaz o parametrach: - q p nominalny strumień objętości 10 m 3 /h; - minimalny strumień objętości 0,3 m 3 /h; - maksymalny strumień objętości 20 m 3 /h; - próg rozruchu 0,1 m 3 /h; Zawór zwrotny antyskaŝeniowy Projektuje się zawór zwrotny antyskaŝeniowy typ EA-RV277 Dn40 prod. Honeywell jako zabezpieczenie sieci wody pitnej przed moŝliwością skaŝenia spowodowaną zalewarowaniem zwrotnym lub ciśnieniowym przepływem zwrotnym. Zawór EA-RV277 dobrano zgodnie z wytycznymi PN-92/B-01706/Az1: Izolacja cieplna Przewody instalacji wodociągowej ciepłej wody uŝytkowej, cyrkulacji c.w.u. oraz zimnej powinny być izolowanie cieplnie. Wykonywanie izolacji cieplnej naleŝy rozpocząć po uprzednim przeprowadzeniu wymaganych prób szczelności, wykonaniu wymaganego zabezpieczenia antykorozyjnego powierzchni przeznaczonych do zaizolowania oraz po potwierdzeniu prawidłowości wykonania powyŝszych robót protokołem odbioru. Materiały izolacyjne, przeznaczone do wykonania izolacji cieplnej, powinny być w stanie suchym, czyste i nie uszkodzone, a sposób składowania materiałów na stanowisku pracy powinien wykluczać moŝliwość ich zawilgocenia lub uszkodzenia. Powierzchnia jaką jest wykonywana izolacja cieplna powinna być czysta i sucha. Nie dopuszcza się wykonywania izolacji cieplnych na powierzchniach zanieczyszczonych ziemią, cementem, smarami itp. oraz na powierzchniach z niecałkowicie wyschniętą lub uszkodzoną powłoką antykorozyjną Próba szczelności Badanie szczelności naleŝy przeprowadzać przed zakryciem bruzd i kanałów, przed pomalowaniem elementów instalacji oraz przed wykonaniem izolacji cieplnej. Do instalacji naleŝy podłączyć ręczną pompę do badania szczelności. Pompa powinna być wyposaŝona w zbiornik wody, zawory odcinające, zawór zwrotny i spustowy. Podczas badania powinien być uŝywany cechowany manometr tarczowy (średnica tarczy minimum 150 mm) o zakresie o 50% większym od ciśnienia próbnego i działce elementarnej 0,1 bar przy zakresie do 10 bar. Badanie szczelności instalacji wodociągowej polega na napełnieniu wodą pod ciśnieniem próbnym wyŝszym o 50% od ciśnienia roboczego i utrzymanie tego ciśnienia w instalacji przez 20 minut. W tym czasie naleŝy przeprowadzać obserwację przewodów i armatury (czy nie występują 7

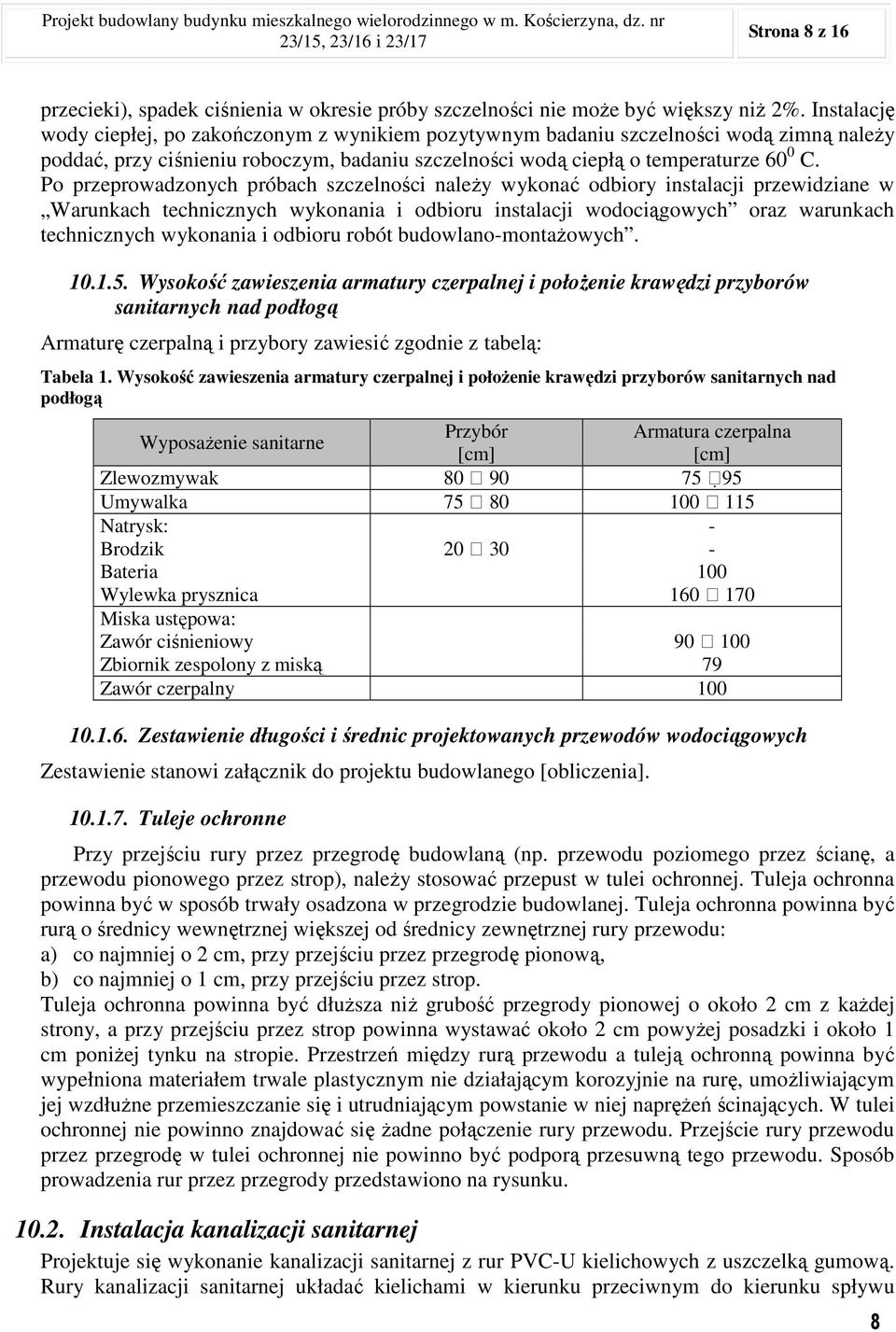

17 Projekt budowlany budynku mieszkalnego wielorodzinnego w m. Kościerzyna, dz. nr 23/15, 23/16 i 23/17 Strona 8 z 16 przecieki), spadek ciśnienia w okresie próby szczelności nie moŝe być większy niŝ 2%. Instalację wody ciepłej, po zakończonym z wynikiem pozytywnym badaniu szczelności wodą zimną naleŝy poddać, przy ciśnieniu roboczym, badaniu szczelności wodą ciepłą o temperaturze 60 0 C. Po przeprowadzonych próbach szczelności naleŝy wykonać odbiory instalacji przewidziane w Warunkach technicznych wykonania i odbioru instalacji wodociągowych oraz warunkach technicznych wykonania i odbioru robót budowlano-montaŝowych Wysokość zawieszenia armatury czerpalnej i połoŝenie krawędzi przyborów sanitarnych nad podłogą Armaturę czerpalną i przybory zawiesić zgodnie z tabelą: Tabela 1. Wysokość zawieszenia armatury czerpalnej i połoŝenie krawędzi przyborów sanitarnych nad podłogą WyposaŜenie sanitarne Przybór Armatura czerpalna [cm] [cm] Zlewozmywak Umywalka Natrysk: - Brodzik Bateria 100 Wylewka prysznica Miska ustępowa: Zawór ciśnieniowy Zbiornik zespolony z miską 79 Zawór czerpalny Zestawienie długości i średnic projektowanych przewodów wodociągowych Zestawienie stanowi załącznik do projektu budowlanego [obliczenia] Tuleje ochronne Przy przejściu rury przez przegrodę budowlaną (np. przewodu poziomego przez ścianę, a przewodu pionowego przez strop), naleŝy stosować przepust w tulei ochronnej. Tuleja ochronna powinna być w sposób trwały osadzona w przegrodzie budowlanej. Tuleja ochronna powinna być rurą o średnicy wewnętrznej większej od średnicy zewnętrznej rury przewodu: a) co najmniej o 2 cm, przy przejściu przez przegrodę pionową, b) co najmniej o 1 cm, przy przejściu przez strop. Tuleja ochronna powinna być dłuŝsza niŝ grubość przegrody pionowej o około 2 cm z kaŝdej strony, a przy przejściu przez strop powinna wystawać około 2 cm powyŝej posadzki i około 1 cm poniŝej tynku na stropie. Przestrzeń między rurą przewodu a tuleją ochronną powinna być wypełniona materiałem trwale plastycznym nie działającym korozyjnie na rurę, umoŝliwiającym jej wzdłuŝne przemieszczanie się i utrudniającym powstanie w niej napręŝeń ścinających. W tulei ochronnej nie powinno znajdować się Ŝadne połączenie rury przewodu. Przejście rury przewodu przez przegrodę w tulei ochronnej nie powinno być podporą przesuwną tego przewodu. Sposób prowadzenia rur przez przegrody przedstawiono na rysunku Instalacja kanalizacji sanitarnej Projektuje się wykonanie kanalizacji sanitarnej z rur PVC-U kielichowych z uszczelką gumową. Rury kanalizacji sanitarnej układać kielichami w kierunku przeciwnym do kierunku spływu 8

18 Projekt budowlany budynku mieszkalnego wielorodzinnego w m. Kościerzyna, dz. nr 23/15, 23/16 i 23/17 Strona 9 z 16 ścieków. Zachować naleŝy minimalną odległość 10cm od źródeł ciepła, takich jak rury ciepłej wody bądź c.o. W przypadku konieczności zbliŝenia przewodów kanalizacji z innymi oddającymi ciepło, rury PVC prowadzić w otulinie termoizolacyjnej. Przewody odpływowe o średnicy do Dn160 prowadzić ze spadkiem 1,5-15%. Rury kanalizacyjne prowadzone po ścianach naleŝy mocować do konstrukcji budynku uchwytami lub obejmami. Maksymalna odległość uchwytów dla rur PVC Dn50-Dn110 wynosi 1,0m. Przy przejściach przez przegrody budowlane przewody prowadzić w otworach o większej średnicy od średnicy rury uszczelnione materiałem plastycznym. Wymiarowanie podejść kanalizacyjnych polegało na określeniu ich średnic i spadków. Wymiarowanie przewodów odpływowych i podłączeń kanalizacyjnych polegało na określeniu średnicy przewodów i spadków niezbędnych dla zapewnienia odpowiedniej prędkości przepływu ścieków oraz napełnienia rurociągów. Podstawą wymiarowania przewodów instalacji kanalizacyjnych są ustalone wartości przepływów obliczeniowych w poszczególnych odcinkach rurociągów. Przepływ obliczeniowy w instalacji kanalizacji bytowo gospodarczej, q s w [dm 3 /s] obliczono według wzoru: q s = K ( AW s ) 1/2 w którym: K- odpływ charakterystyczny [dm 3 /s], zaleŝny od przeznaczenia budynku, AW s równowaŝnik odpływu, zaleŝny od rodzaju przyłączonego przyboru sanitarnego. Tabela 2. Wartości odpływów charakterystycznych Charakter budynku K [dm 3 /s] Budynki mieszkalne, restauracje, hotele, budynki biurowe 0,5 Szkoły, szpitale, duŝe obiekty gastronomiczne i hotelowe 0,7 Pralnie, natryski zbiorowe 1,0 1) Laboratoria w zakładach przemysłowych 1,2 1) JeŜeli nie są znane inne, określone wartości odpływów W przedmiotowym projekcie przyjęto K = 1,0 dm 3 /s Wartości równowaŝników odpływów z przyborów sanitarnych oraz średnic pojedynczych podejść, odpowiadającym określonym przyborom, przedstawiono w poniŝszej tabeli. Tabela 3. Wartości równowaŝników odpływów z przyborów sanitarnych oraz średnic dla poszczególnych podejść określonym przyborom Przybór sanitarny RównowaŜnik odpływu Średnica podejścia AW s [m] Umywalka 0,5 0,04 Zlewozmywak, basen, zmywak 1,0 0,05 Miska ustępowa 2,5 0,10 Natrysk 1,0 0,05 Wpust podłogowy 1,0 0,07 Pisuar (pojedynczy) 0,5 0,05 9

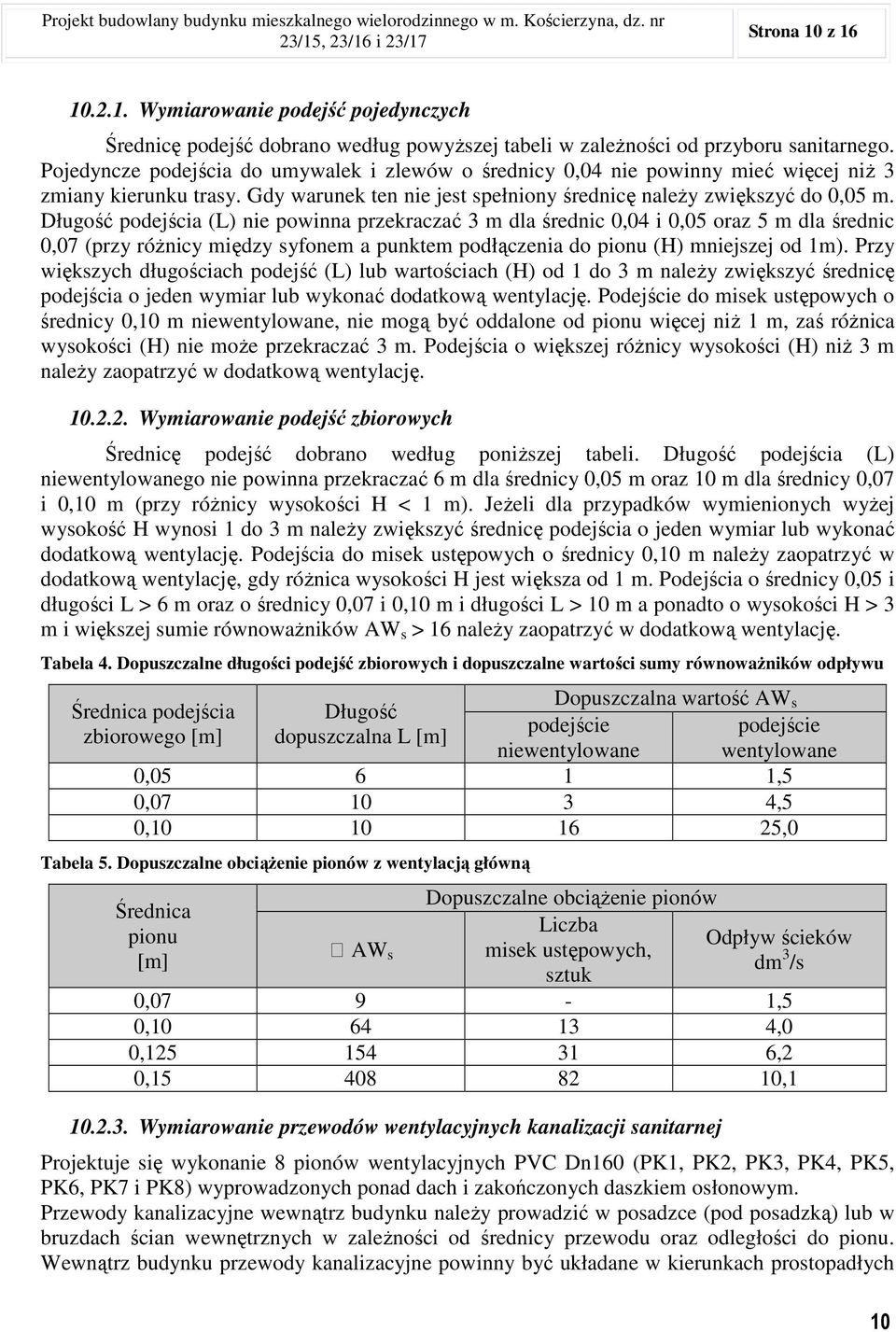

19 Projekt budowlany budynku mieszkalnego wielorodzinnego w m. Kościerzyna, dz. nr 23/15, 23/16 i 23/17 Strona 10 z Wymiarowanie podejść pojedynczych Średnicę podejść dobrano według powyŝszej tabeli w zaleŝności od przyboru sanitarnego. Pojedyncze podejścia do umywalek i zlewów o średnicy 0,04 nie powinny mieć więcej niŝ 3 zmiany kierunku trasy. Gdy warunek ten nie jest spełniony średnicę naleŝy zwiększyć do 0,05 m. Długość podejścia (L) nie powinna przekraczać 3 m dla średnic 0,04 i 0,05 oraz 5 m dla średnic 0,07 (przy róŝnicy między syfonem a punktem podłączenia do pionu (H) mniejszej od 1m). Przy większych długościach podejść (L) lub wartościach (H) od 1 do 3 m naleŝy zwiększyć średnicę podejścia o jeden wymiar lub wykonać dodatkową wentylację. Podejście do misek ustępowych o średnicy 0,10 m niewentylowane, nie mogą być oddalone od pionu więcej niŝ 1 m, zaś róŝnica wysokości (H) nie moŝe przekraczać 3 m. Podejścia o większej róŝnicy wysokości (H) niŝ 3 m naleŝy zaopatrzyć w dodatkową wentylację Wymiarowanie podejść zbiorowych Średnicę podejść dobrano według poniŝszej tabeli. Długość podejścia (L) niewentylowanego nie powinna przekraczać 6 m dla średnicy 0,05 m oraz 10 m dla średnicy 0,07 i 0,10 m (przy róŝnicy wysokości H < 1 m). JeŜeli dla przypadków wymienionych wyŝej wysokość H wynosi 1 do 3 m naleŝy zwiększyć średnicę podejścia o jeden wymiar lub wykonać dodatkową wentylację. Podejścia do misek ustępowych o średnicy 0,10 m naleŝy zaopatrzyć w dodatkową wentylację, gdy róŝnica wysokości H jest większa od 1 m. Podejścia o średnicy 0,05 i długości L > 6 m oraz o średnicy 0,07 i 0,10 m i długości L > 10 m a ponadto o wysokości H > 3 m i większej sumie równowaŝników AW s > 16 naleŝy zaopatrzyć w dodatkową wentylację. Tabela 4. Dopuszczalne długości podejść zbiorowych i dopuszczalne wartości sumy równowaŝników odpływu Dopuszczalna wartość AW Długość s podejście dopuszczalna L [m] niewentylowane 0, ,5 0, ,5 0, ,0 Średnica podejścia zbiorowego [m] Tabela 5. Dopuszczalne obciąŝenie pionów z wentylacją główną Średnica pionu [m] AW s Dopuszczalne obciąŝenie pionów Liczba misek ustępowych, sztuk podejście wentylowane Odpływ ścieków dm 3 /s 0,07 9-1,5 0, ,0 0, ,2 0, , Wymiarowanie przewodów wentylacyjnych kanalizacji sanitarnej Projektuje się wykonanie 8 pionów wentylacyjnych PVC Dn160 (PK1, PK2, PK3, PK4, PK5, PK6, PK7 i PK8) wyprowadzonych ponad dach i zakończonych daszkiem osłonowym. Przewody kanalizacyjne wewnątrz budynku naleŝy prowadzić w posadzce (pod posadzką) lub w bruzdach ścian wewnętrznych w zaleŝności od średnicy przewodu oraz odległości do pionu. Wewnątrz budynku przewody kanalizacyjne powinny być układane w kierunkach prostopadłych 10

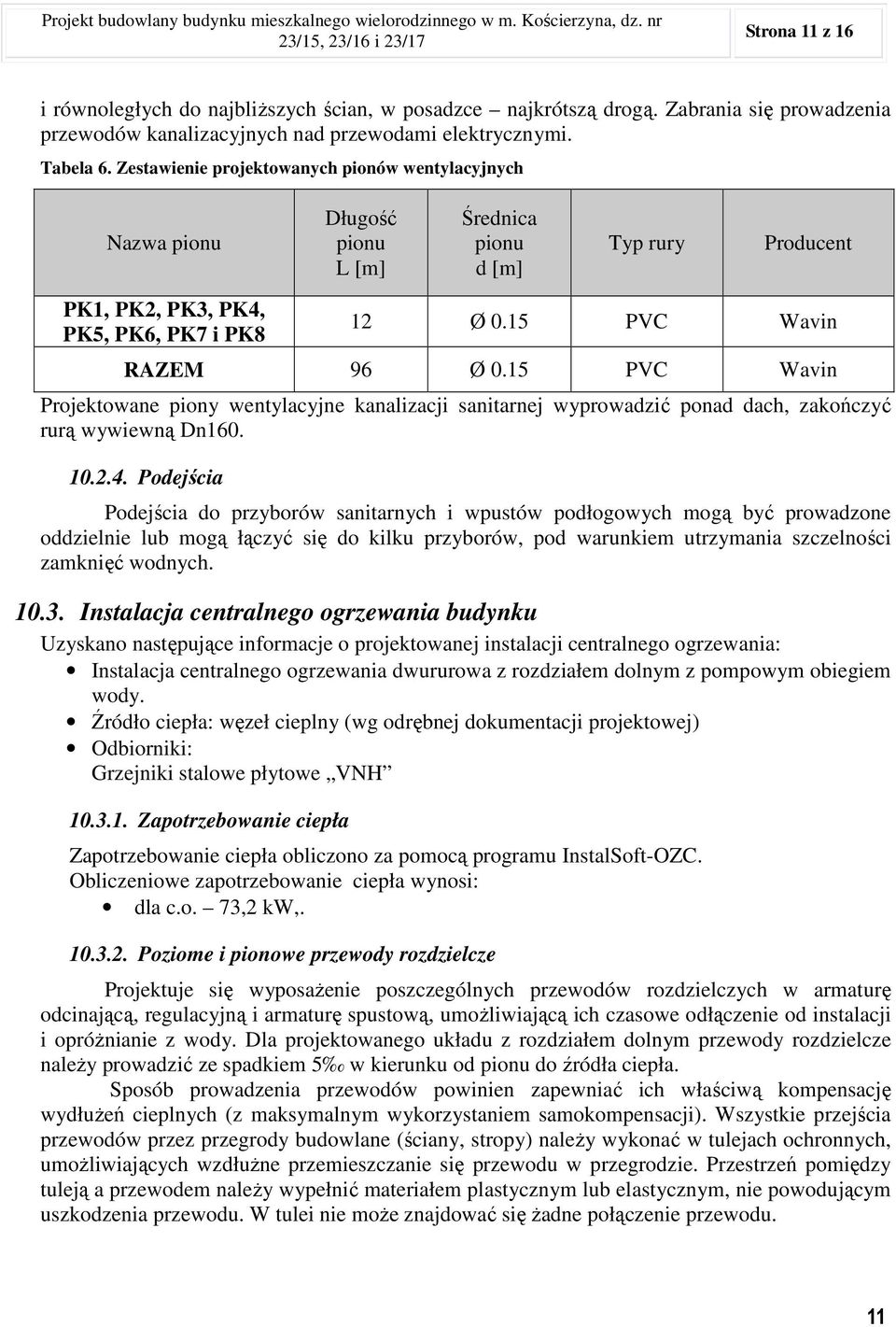

20 Projekt budowlany budynku mieszkalnego wielorodzinnego w m. Kościerzyna, dz. nr 23/15, 23/16 i 23/17 Strona 11 z 16 i równoległych do najbliŝszych ścian, w posadzce najkrótszą drogą. Zabrania się prowadzenia przewodów kanalizacyjnych nad przewodami elektrycznymi. Tabela 6. Zestawienie projektowanych pionów wentylacyjnych Nazwa pionu Długość pionu L [m] Średnica pionu d [m] Typ rury Producent PK1, PK2, PK3, PK4, PK5, PK6, PK7 i PK8 12 Ø 0.15 PVC Wavin RAZEM 96 Ø 0.15 PVC Wavin Projektowane piony wentylacyjne kanalizacji sanitarnej wyprowadzić ponad dach, zakończyć rurą wywiewną Dn Podejścia Podejścia do przyborów sanitarnych i wpustów podłogowych mogą być prowadzone oddzielnie lub mogą łączyć się do kilku przyborów, pod warunkiem utrzymania szczelności zamknięć wodnych Instalacja centralnego ogrzewania budynku Uzyskano następujące informacje o projektowanej instalacji centralnego ogrzewania: Instalacja centralnego ogrzewania dwururowa z rozdziałem dolnym z pompowym obiegiem wody. Źródło ciepła: węzeł cieplny (wg odrębnej dokumentacji projektowej) Odbiorniki: Grzejniki stalowe płytowe VNH Zapotrzebowanie ciepła Zapotrzebowanie ciepła obliczono za pomocą programu InstalSoft-OZC. Obliczeniowe zapotrzebowanie ciepła wynosi: dla c.o. 73,2 kw, Poziome i pionowe przewody rozdzielcze Projektuje się wyposaŝenie poszczególnych przewodów rozdzielczych w armaturę odcinającą, regulacyjną i armaturę spustową, umoŝliwiającą ich czasowe odłączenie od instalacji i opróŝnianie z wody. Dla projektowanego układu z rozdziałem dolnym przewody rozdzielcze naleŝy prowadzić ze spadkiem 5 w kierunku od pionu do źródła ciepła. Sposób prowadzenia przewodów powinien zapewniać ich właściwą kompensację wydłuŝeń cieplnych (z maksymalnym wykorzystaniem samokompensacji). Wszystkie przejścia przewodów przez przegrody budowlane (ściany, stropy) naleŝy wykonać w tulejach ochronnych, umoŝliwiających wzdłuŝne przemieszczanie się przewodu w przegrodzie. Przestrzeń pomiędzy tuleją a przewodem naleŝy wypełnić materiałem plastycznym lub elastycznym, nie powodującym uszkodzenia przewodu. W tulei nie moŝe znajdować się Ŝadne połączenie przewodu. 11

21 Projekt budowlany budynku mieszkalnego wielorodzinnego w m. Kościerzyna, dz. nr 23/15, 23/16 i 23/17 Strona 12 z 16 Rozdział ciepła na poszczególne mieszkania projektuje się za pomocą rozdzielaczy 3, 4 i 5 króćcami wyjściowymi. Ciepło dostarczane do poszczególnych mieszkań będzie Opomiarowanie za pomocą licznika ciepła. Projektowane średnice przewodów rozprowadzających zawarte są o obliczeniach szczegółowych c.o Zestawienie długości i średnic projektowanych przewodów c.o. Zestawienie stanowi załącznik do projektu budowlanego [obliczenia] Rozprowadzenie do grzejników Projektuje się zasilanie grzejników za pomocą pionowych bądź poziomych przewodów rozprowadzających wykonanych z PE-X/AL/PE-RT Tigris Alupex prod. WAVIN. Pionowe przewody grzejnikowe prowadzone będą od przewodów rozdzielczych w posadzce w kierunku grzejników. Poziome przewody rozprowadzające moŝna układać bez spadków. Odpowietrzenie poziomych przewodów rozprowadzających nastąpi poprzez zawory odpowietrzające zainstalowane w grzejnikach typu V a takŝe przy zainstalowanych automatycznych zaworach odpowietrzających na umiejscowionych na końcówkach pionów zasilających. JeŜeli podczas eksploatacji instalacji zaistnieje konieczność odwodnienia poziomych przewodów rozprowadzających, moŝna będzie opróŝnić je z wody przedmuchując je spręŝonym powietrzem Gałązki grzejnikowe Podłączenia grzejników z wbudowanym zaworem termostatycznych projektuje się podłączenie od podłogi krótkimi odcinkami gałązek grzejnikowych zasilanych z przewodów rozprowadzających Grzejniki W pomieszczeniach łazienek projektuje się grzejniki łazienkowe VNH z wbudowanym zaworem termostatycznym. W pozostałych pomieszczeniach projektuje sie grzejniki zintegrowane VNH CosmoNova V z wbudowanymi zaworami termostatycznymi jednopłytowe (V11) i dwupłytowe (V22). Armatura regulacyjna grzejnikowa jest podstawowym organem miejscowej regulacji mocy cieplnej grzejnika. Zawiera ona: element dławiący umoŝliwiający regulację 1-go stopnia, zwaną regulacja wstępną (montaŝową lub trwałą - nastawy), element nastawczy umoŝliwiający regulację 2-go stopnia, zwaną takŝe regulacją eksploatacyjną lub bieŝącą zawory termostatyczne. UWAGI: Izolację przewodów centralnego ogrzewania naleŝy wykonać zgodnie z załączonym zestawieniem [obliczenia instalacji c.o.] Tuleje ochronne Przy przejściu rury przez przegrodę budowlaną (np. przewodu poziomego przez ścianę, a przewodu pionowego przez strop), naleŝy stosować przepust w tulei ochronnej. Tuleja ochronna 12

22 Projekt budowlany budynku mieszkalnego wielorodzinnego w m. Kościerzyna, dz. nr 23/15, 23/16 i 23/17 Strona 13 z 16 powinna być w sposób trwały osadzona w przegrodzie budowlanej. Tuleja ochronna powinna być rurą o średnicy wewnętrznej większej od średnicy zewnętrznej rury przewodu: c) co najmniej o 2 cm, przy przejściu przez przegrodę pionową, d) co najmniej o 1 cm, przy przejściu przez strop. Tuleja ochronna powinna być dłuŝsza niŝ grubość przegrody pionowej o około 2 cm z kaŝdej strony, a przy przejściu przez strop powinna wystawać około 2 cm powyŝej posadzki i około 1 cm poniŝej tynku na stropie. Przestrzeń między rurą przewodu a tuleją ochronną powinna być wypełniona materiałem trwale plastycznym nie działającym korozyjnie na rurę, umoŝliwiającym jej wzdłuŝne przemieszczanie się i utrudniającym powstanie w niej napręŝeń ścinających. W tulei ochronnej nie powinno znajdować się Ŝadne połączenie rury przewodu. Przejście rury przewodu przez przegrodę w tulei ochronnej nie powinno być podporą przesuwną tego przewodu. Sposób prowadzenia rur przez przegrody przedstawiono na rysunku Technologia projektowanego węzła cieplnego Opracowanie technologii węzła wg odrębnej dokumentacji przygotowanej przez gestora sieci ciepłowniczej Badania odbiorcze instalacji c.o Instalacja c.o. Wszystkie próby przeprowadzać przed załoŝeniem izolacji i zamurowaniem przewodów w posadzkach. Napełnić układ wodą i odpowietrzyć grzejniki. Doprowadzić ciśnienie do ciśnienia max roboczego 0,3 MPa + 0,2 MPa (nie mniej niŝ 0,4 MPa) zamknąć układ i utrzymać ciśnienie przez 30 min. Próbę ciśnieniową na gorąco (parametry pracy instalacji 70/50C) przy ciśnieniu (0,3 MPa) 3 bar przez 72 godziny Przyłącze wodociągowe i kanalizacyjne rozwiązania techniczne Wykopy Wykopy naleŝy wykonywać zasadniczo jako szerokoprzestrzenne nieszalowane. Minimalna szerokość wykopu pomiędzy ścianą rury a ścianą wykopu lub jego szalunku powinna wynosić 0,25 m. Oś przewodu w wykopie, powinna być wytyczona i oznakowana. Stateczność wykopu powinna być zabezpieczona przez utrzymanie odpowiedniego nachylenia ścian wykopów ze skarpami. JeŜeli wzdłuŝ wykopu odbywa się komunikacja, to powinna być zastosowana odpowiednia obudowa. Podczas montaŝu przewodu, wykop powinien być odwodniony i zabezpieczony przed zalewaniem przez wody opadowe. Przy poziomie wody gruntowej powyŝej dna wykopu naleŝy zapewnić odwodnienie wykopu na czas robót, natomiast przewód naleŝy zabezpieczyć przed ewentualnym wypłynięciem. Dno wykopu pod rurociąg musi być wzmocnione, jeŝeli badania gruntów i dane o obciąŝeniach rur wykazują, Ŝe nośność podłoŝa jest niewystarczająca. Warstwa wyrównawcza, na którą jest połoŝona rura nie jest uwaŝana za wzmocnienie. Wzmocnienie wykopu moŝe być zrealizowane przez wykonanie ławy Ŝwirowej z odpowiedniego Ŝwiru o wysokości 0,20 m (po zagęszczeniu). Takie wzmocnienie musi zostać wykonane w sytuacji, gdy wykop został wykonany za głęboko. UWAGA: 13

23 Projekt budowlany budynku mieszkalnego wielorodzinnego w m. Kościerzyna, dz. nr 23/15, 23/16 i 23/17 Strona 14 z 16 Podsypka Rur z PE i PVC nie wolno układać na ławach betonowych ani zalewać betonem. Materiał do podsypki powinien spełniać następujące wymagania: nie powinny występować cząstki o wymiarach powyŝej 20 mm, materiał nie moŝe być zmroŝony, nie moŝe zawierać ostrych kamieni lub innego łamanego materiału. JeŜeli grunty lokalne spełniają powyŝsze wymagania, nie musi być wykonywany wykop do poziomu podsypki. Poziom podłoŝa musi być tak wykonany, by rurociągi mogły być układane bezpośrednio na nim. Wysokość podsypki powinna normalnie wynosić 0,10 m. JeŜeli w dnie wykopu występują kamienie o wielkości powyŝej 60 mm lub podłoŝe jest skalne, wysokość obsypki powinna wzrosnąć o 0,05 m. Obsypka Obsypka rurociągu jest po to, Ŝeby zagwarantować rurze dostateczne podparcie ze wszystkich stron, obciąŝenia mogły być przekazywane i nie występowały szkodliwe obciąŝenia miejscowe. Obsypka rury musi być wykonana natychmiast po inspekcji i zatwierdzeniu zakończonego posadowienia. Obsypka przewodu musi być prowadzona aŝ do uzyskania grubości warstwy przynajmniej 0,20 m (po zagęszczeniu) powyŝej wierzchu rury. Wypełnienie dookoła rurociągu moŝe być gruntem z wykopu, jeśli ten grunt spełnia powyŝsze wymagania. Inne materiały takie jak np. glina mogą być uŝyte, jeŝeli metody specjalnego wypełniania i zagęszczania są określone w dokumentacji wykonawczej. Obsypka rurociągu musi być tak wykonana, Ŝeby rurociąg nie uległ zniszczeniu lub nie został przemieszczony. Zasypka Zasypkę wykonać z materiałów i w taki sposób by spełniało wymagania struktury nad rurociągiem (odpowiednio dla drogi, chodnika czy terenów zielonych). Pozostała część wypełnienia moŝe być wykonana za pomocą gruntu rodzimego jeśli maksymalna wielkości cząstek nie przekracza 300 mm. Nie moŝna uŝywać duŝych kamieni i głazów narzutowych. Zagęszczenie materiału zasypki w terenach zielonych nie jest wymagane. Ubijanie gruntu Dla spoistego materiału metoda zagęszczania powinna być wybrana według rzeczywistych własności zasypki. We wszystkich przypadkach waŝne jest unikanie pustych przestrzeni pod rurą. Pierwsza warstwa aŝ do osi rury powinna być zagęszczona ostroŝnie, aŝeby uniknąć uniesienia się rury. Aby uniknąć osiadania gruntu pod drogami zasypkę zagęścić do 95% zmodyfikowanej wartości Proctora. Dla przykrycia do 4m, wymagany stopień zagęszczenia wynosi 85% zmodyfikowanej wartości Proctora. Ostatnia warstwa obsypki rurociągu powinna być wykonana z tego samego materiału jak obsypka rury, aŝ do wysokości 0,3 m powyŝej powierzchni rury. Układanie przewodów Rury naleŝy opuszczać do wykopu poprzez otwarty otwór montaŝowy. Przewody z rur PE układać przy temperaturze 0 o C do 30 o C, warunku optymalne od + 5 C do + 15 C. Roboty ziemne naleŝy wykonywać z zachowaniem szczególnej ostroŝności. Całość prac instalacyjnomontaŝowych wykonać zgodnie z obowiązującymi przepisami, normami i Warunkami Wykonania i Odbioru Rurociągów z Tworzyw Sztucznych. Przed przystąpieniem do robót naleŝy wyprzedzająco powiadomić uŝytkowników istniejącego uzbrojenia podziemnego; w razie konieczności roboty wykonać pod ich nadzorem. Ewentualne 14

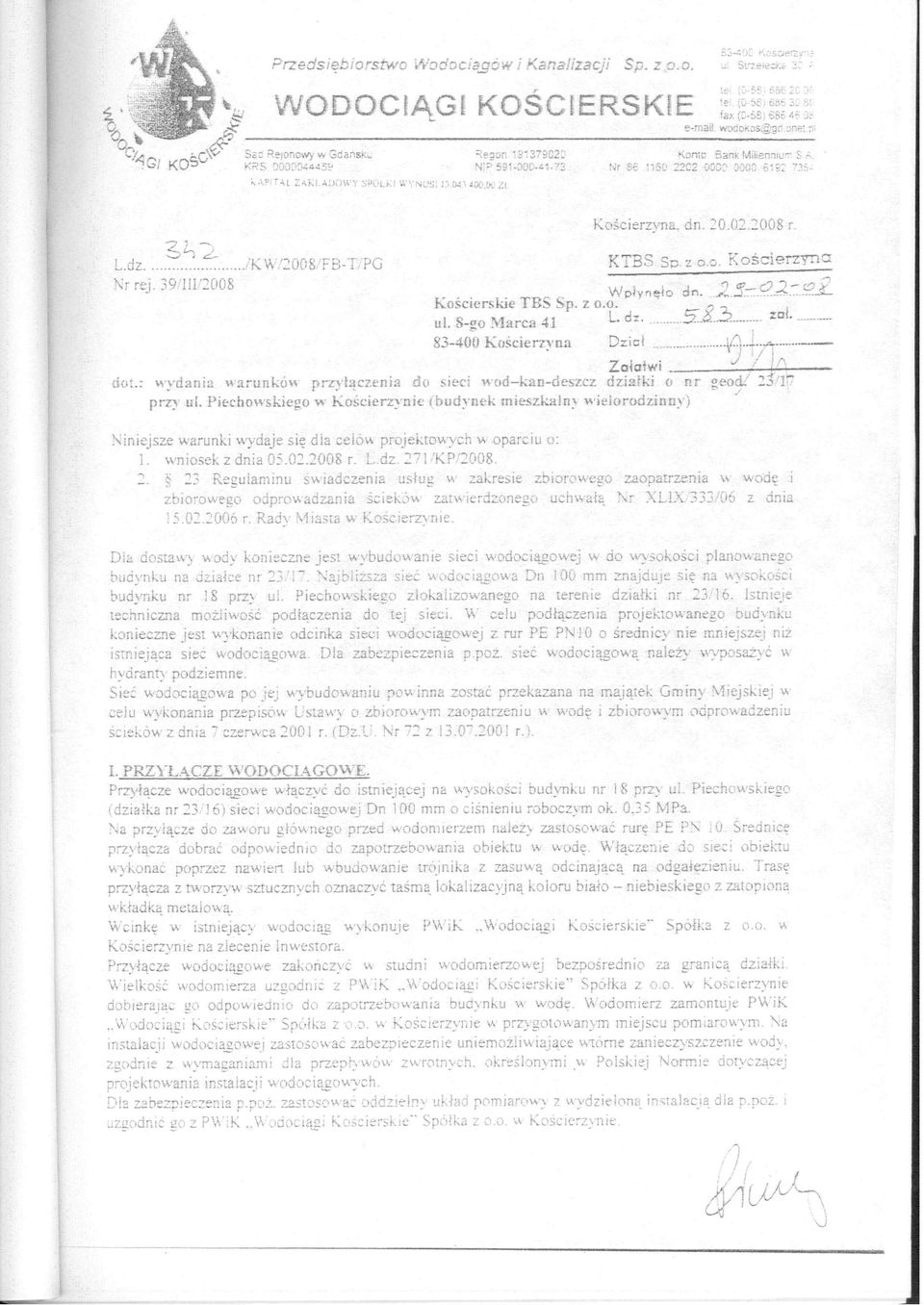

24 Projekt budowlany budynku mieszkalnego wielorodzinnego w m. Kościerzyna, dz. nr 23/15, 23/16 i 23/17 Strona 15 z 16 róŝnice między rzędnymi rzeczywistymi, a przyjętymi w projekcie naleŝy skorygować na miejscu. Zginanie na zimno Niedozwolone jest formowanie na gorąco łuków z rur PE na budowie. Dopuszcza się zginanie na zimno rur polietylenowych na budowie przy dostosowaniu minimalnego promienia gięcia do temperatury otoczenia: Tabela 7. Minimalny promień gięcia rur PE na zimno Temperatura otoczenia [ºC] Min. promień gięcia rur [m] x Dn x Dn 0 50 x Dn Przyłącze wodociągowe Zaprojektowano przyłącze wodociągowe z rury PE Dn63 o długości L=20,00m (rys. nr 1). Włączenie projektowanego przyłącza wodociągowego do istniejącego wodociągu Dn100 wykonać naleŝy przy uŝyciu nawiertki wodociągowej z zasuwą odcinającą typu NCS 100/63. Nawiertkę wyposaŝyć w obudowę i skrzynkę Ŝeliwną. Oznakować w terenie. Przyłącze zakończyć zestawem wodomierzowym budynku, w pomieszczeniu specjalnie do tego przygotowanym, szczegół zestawu wodomierzowego przedstawiony został na rysunku nr 29. Projektuje się zastosowanie wodomierza skrzydełkowego wody zimnej typu JS-10 m 3 /h Dn40 wraz z armaturą odcinającą w postaci zaworów kulowych oraz zaworem zwrotnym antyskaŝeniowym typu EA np. EA-RV277 prod. Honeywell. Na trasie prowadzenia przyłącza wodociągowego, na wysokości 20cm nad przewodem umieścić naleŝy taśmę lokalizacyjną koloru biało-niebieskiego z zatopioną wkładką metalową. Zasuwę oznakować w terenie. Przyłącze kanalizacji sanitarnej Przykanalik kanalizacji sanitarnej wykonać naleŝy z rury PVC DN160. Ścieki odprowadzane będą do istniejącej studni kanalizacji sanitarnej (rysunke nr 1).. Przyłącze prowadzić ze spadkiem określonym na rysunku. Tabela 8. Zestawienie przyjętych rozwiązań dla przyłącza wodociągowego Lp. Długość [mb] Średnica Materiał 1. 20,00 63 przewód PE SDR17 PE100 PN10 w zwojach 50m 2. 2 szt. 40 zawór kulowy odcinający (jeden umoŝliwiający spust wody) 3. 1 szt. 40 wodomierz skrzydełkowy jednostrumieniowy wody zimnej 2,5m 3 /h 4. 1 szt. 40 zawór zwrotny antyskaŝeniowy typu EA 5. 1 szt. 100/63 nawiertka wodoc. NCS 100/63 z obudową i skrzynką Ŝeliwną 15

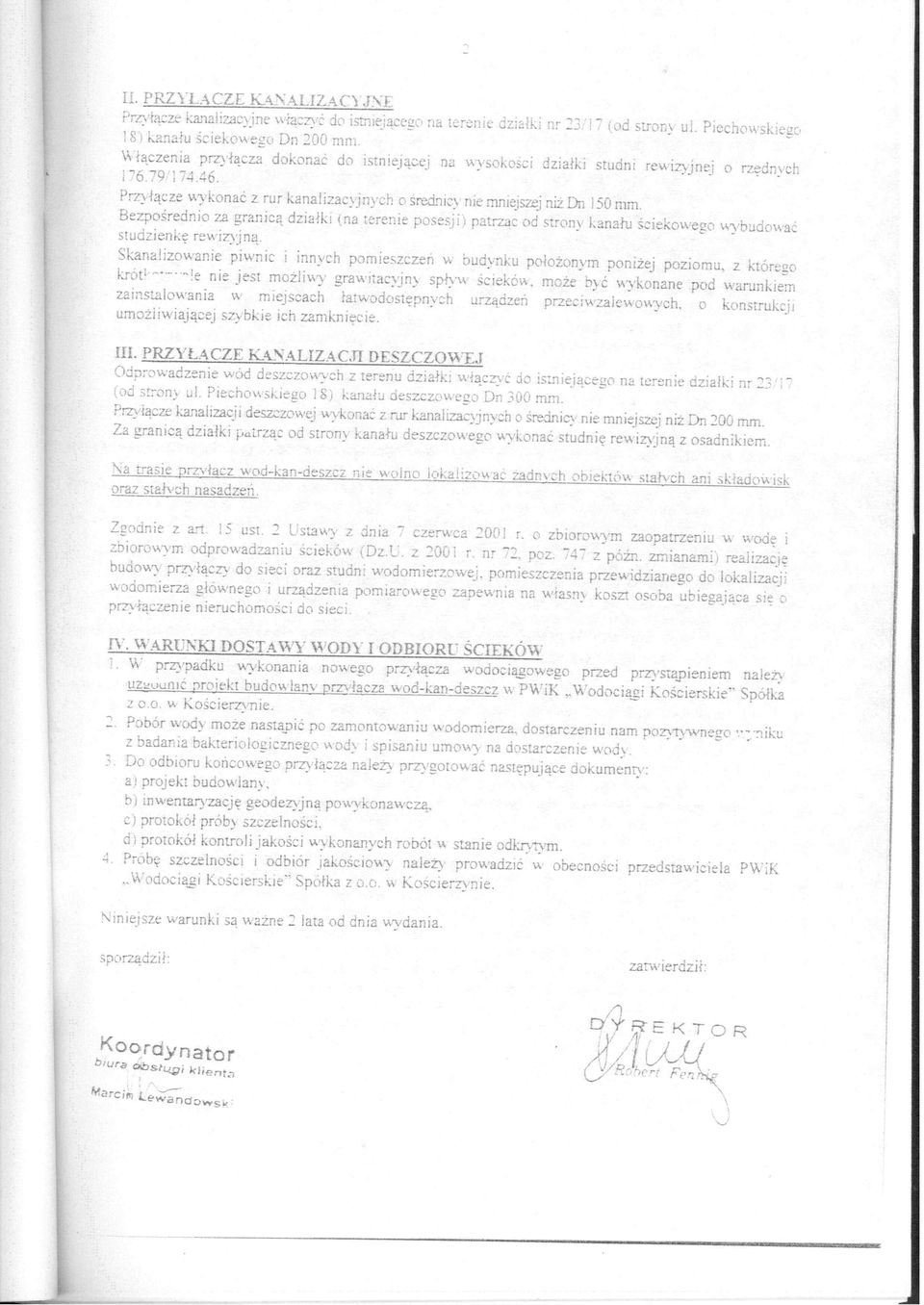

25 Projekt budowlany budynku mieszkalnego wielorodzinnego w m. Kościerzyna, dz. nr 23/15, 23/16 i 23/17 Strona 16 z 16 Tabela 9. Zestawienie przyjętych rozwiązań dla przyłącza kanalizacji sanitarnej Lp. Długość [mb] Średnica Materiał 1. 4, przewód PE SDR17 PE100 PN10 (50x3,0mm) w zwojach 50m Odwodnienie dachu i parkingów Projektowane odwodnienie ma na celu odprowadzić wody opadowe z terenów utwardzonych (parking) oraz z dachu budynku wielorodzinnego. Wody opadowe z terenu placu będą odprowadzane do projektowanych kanałów deszczowych PVC DN200 i dalej przez studnie z osadnikami do istniejącej sieci kanalizacji deszczowej. Wody opadowe z dachu odprowadzane będą do projektowanych kanałów deszczowych PVC DN200 i włączone do istniejącej sieci kanalizacji deszczowej. Całkowita długość projektowanej kanalizacji deszczowej w ramach budowy wynosi: L = 177,30 mb W tym: kanały z rur DN160 l = 30,20 mb kanały z rur DN200 l = 147,10 mb Jako uzbrojenie instalacji kanalizacji deszczowej projektuje się: studnie rewizyjne i połączeniowe z kręgów Ŝelbetowych ø1000mm (PN-B ) z włazami kanałowymi Ŝel. z wentylacją i dwoma ryglami klasy D400 - szt. 4, studnie rewizyjne z PVC ø425mm z włazami kanałowymi Ŝeliwnymi szt. 4, wpusty ściekowe ze studnią ø500mm z osadnikiem i kratą Ŝel. z zawiasem i ryglem, osadnik zanieczyszczeń h= 0,5 m, szt. 4 Uwagi dla wykonawcy 14 dni przed rozpoczęciem robót powiadomić wszystkich uŝytkowników uzbrojenia podziemnego i nadziemnego, drogę i teren doprowadzić do stanu pierwotnego, naleŝy uwzględnić wszystkie zalecenia wynikające z uzgodnień z poszczególnymi gestorami uzbrojenia lub instytucji podanymi w projekcie. Opracował: 16

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57 OBLICZENIA INSTALACJI CENTRALNEGO OGRZEWANIA Projekt Opis: Ulica: Kod i miasto: Budynek wilorodzinny Piechowskiego Kościerzyna Inwestor Nazwa: Kościerskie TBS Sp. z o.o. Ulica: 8-go Marca 41 Kod i miasto: Kościerzyna Instal-therm HCR 4.53 (c) InstalSoft

58 Wyniki ogólne Liczba źródeł 1 Łączna liczba odbiorników 141 Łączna liczba działek 543 Łączna liczba rozdzielaczy 32 Łączna liczba pomp 0 Łączna dekl. strata pom. Q [W] Łączna dekl. moc innych elementów [W] 0 Łączna dekl. moc odb. Qwym [W] Normy obliczeń: Norma doboru grzejników EN Kocioł: "WĘZEŁ CIEPLNY", Zastosowanie: Ogrzewnictwo, Medium: Woda Rzędna źródła [m] 0,9 Temperatura zasilania i powrotu [ C] 85,0 58,6 Moc całkowita [W] Łączna wydajność grzejników konwekcyjnych Qgrz [W] Łączna wydajność grzejników płaszczyznowych Qop [W] 0 Łączna wydajność pozostałych odbiorników [W] 0 Zyski ciepła z działek uwzględnione w bilansie [W] 0 Niewykorzystane straty ciepła działek [W] Straty ogrzewań płaszczyznowych na zewnątrz [W] 0 Ciśnienie dyspozycyjne [kpa] 36,8 Spadek ciśnienia na trasie krytycznej [kpa] 37,6 Opór własny odbiornika krytycznego [kpa] 6,6 Opór własny źrodła [kpa] 0,0 Przepływ w źródle [kg/h] 2641,3 Ciśnienie statyczne [MPa] 0,60 Odbiornik krytyczny G 2.34 POKÓJ Długość trasy odb. krytycznego [m] 70,4 Pojemność wodna [dm³] 759,1 Instal-therm HCR 4.53 (c) InstalSoft

59 Zestawienie rur, kształtek i złączek Rury stalowe bez szwu wg PN- /H Produkt Wielkość Kod katalogowy Ilość Jednostka Rury - Rury stalowe bez szwu wg PN- /H Rura stal. k= Dn 50 Rura stalowa DN50 21 m Kształtki - Rury stalowe bez szwu wg PN- /H Kolano Kolano DN50 4 szt. WAVIN Tigris Alupex Produkt Wielkość Kod katalogowy Ilość Jednostka Rury - WAVIN Tigris Alupex Rura PE-X/AL/PE-RT w szt. 5m 32 x 3, m Rura PE-X/AL/PE-RT w szt. 5m 40 x 4, m Rura PE-X/AL/PE-RT w szt. 5m 50 x 4, m Rura PE-X/AL/PE-RT w zw. 16 x 2, m Rura PE-X/AL/PE-RT w zw. 20 x 2, m Rura PE-X/AL/PE-RT w zw. 25 x 2, m Kształtki - WAVIN Tigris Alupex Kolano szt. Kolano szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik z gw. wewn. 20-3/4"w szt. Trójnik z gw. wewn. 25-3/4"w szt. Złączka przyłączeniowa H 16-3/4"w szt. Złączka redukcyjna szt. Złączka redukcyjna szt. Złączka redukcyjna szt. Złączka redukcyjna szt. Złączka redukcyjna szt. Złączka redukcyjna szt. Złączka redukcyjna szt. Złączka z gw. wewn. 16-1/2"w szt. Złączka z gw. wewn. 20-3/4"w szt. Złączka z gw. wewn. 32-1"w szt. Złączka z gw. zewn. 16-1/2"z szt. Złączka z gw. zewn. 20-3/4"z szt. Złączka z gw. zewn. 32-1"z szt. Złączka z gw. zewn. 40-1_1/4"z szt. Złączka z gw. zewn. 50-1_1/2"z szt. Złączka z półśrubunkiem 16-3/4"w szt. Złączka z półśrubunkiem 32-1_1/4"w szt. Złączka z półśrubunkiem 40-1_1/2"w szt. Instal-therm HCR 4.53 (c) InstalSoft

60 Złączki i kształtki mosięŝne, Ŝeliwne i stalowe Produkt Wielkość Kod katalogowy Ilość Jednostka Kształtki - Złączki i kształtki mosięŝne, Ŝeliwne i stalowe Mufa calowa redukcyjna 1"w - 3/4"w 1 szt. Mufa calowa redukcyjna 2"w - 1_1/2"w 1 szt. Nypel calowy redukcyjny 3/4"z - 1/2"z 2 szt. Złączka w/z calowa redukcyjna 1"z - 1/2"w 39 szt. Złączka w/z calowa redukcyjna 1"z - 3/4"w 26 szt. Instal-therm HCR 4.53 (c) InstalSoft

61 Zestawienie zaworów i armatury Armatura róŝna dowolnego producenta Produkt Wielkość Kod katalogowy Ilość Jednostka Zawory - Armatura róŝna dowolnego producenta Zawór kulowy wg DIN Zaw. kulowy DN25 1 szt. Zawór kulowy wg DIN Zaw. kulowy DN32 2 szt. Inne - Armatura róŝna dowolnego producenta Wodomierzowy licznik ciepła 3/4"z, Qnom: 0,6 m³/h Wodom.licz.ciepła 32 szt. DANFOSS - zawory termostatyczne i podpionowe Produkt Wielkość Kod katalogowy Ilość Jednostka Zawory - DANFOSS - zawory termostatyczne i podpionowe Regulacyjny autom. zawór równowaŝący AB-QM Z szt. Plus Zawór odcin. RLV-KD prosty 2-rur L szt. Zawór odcin. RLV-KD prosty 2-rur L szt. Zawór odcinający RLV prosty L szt. Zawór RTD-N prosty standard L szt. Głowice - DANFOSS - zawory termostatyczne i podpionowe RTD 3120, zabezp., czujnik wbudowany 013L szt. RTD Inova 3130 standard, czujnik wbudowany 013L szt. TWA-Z, NC, 24V 082F szt. Elementy spoza katalogów Produkt Wielkość Kod katalogowy Ilość Jednostka Elementy odpowietrzenia - Elementy spoza katalogów Odpowietrznik prosty 2 szt. Instal-therm HCR 4.53 (c) InstalSoft

62 Zestawienie grzejników VNH CosmoNova Produkt H L D Kod katalogowy Ilość Jednostka Grzejniki prawe niezintegrowane - VNH CosmoNova 22K/ szt. VNH CosmoNova V z zaworem Produkt H L D Kod katalogowy Ilość Jednostka Grzejniki lewe zintegrowane - VNH CosmoNova V z zaworem 11KV/ szt. 11KV/ szt. VNH CosmoNova V z zaworem Produkt H L D Kod katalogowy Ilość Jednostka Grzejniki lewe zintegrowane - VNH CosmoNova V z zaworem 11KV/ szt. 11KV/ szt. VNH CosmoNova V z zaworem Produkt H L D Kod katalogowy Ilość Jednostka Grzejniki lewe zintegrowane - VNH CosmoNova V z zaworem 11KV/ szt. VNH CosmoNova V z zaworem Produkt H L D Kod katalogowy Ilość Jednostka Grzejniki lewe zintegrowane - VNH CosmoNova V z zaworem 11KV/ szt. 21KV/ szt. VNH CosmoNova V z zaworem Produkt H L D Kod katalogowy Ilość Jednostka Grzejniki lewe zintegrowane - VNH CosmoNova V z zaworem 21KV/ szt. 21KV/ szt. VNH CosmoNova V z zaworem Produkt H L D Kod katalogowy Ilość Jednostka Grzejniki lewe zintegrowane - VNH CosmoNova V z zaworem 21KV/ szt. Instal-therm HCR 4.53 (c) InstalSoft

63 VNH CosmoNova V z zaworem Produkt H L D Kod katalogowy Ilość Jednostka Grzejniki lewe zintegrowane - VNH CosmoNova V z zaworem 21KV/ szt. 21KV/ szt. VNH CosmoNova V z zaworem Produkt H L D Kod katalogowy Ilość Jednostka Grzejniki lewe zintegrowane - VNH CosmoNova V z zaworem 21KV/ szt. VNH CosmoNova V z zaworem Produkt H L D Kod katalogowy Ilość Jednostka Grzejniki lewe zintegrowane - VNH CosmoNova V z zaworem 21KV/ szt. VNH CosmoNova V z zaworem Produkt H L D Kod katalogowy Ilość Jednostka Grzejniki lewe zintegrowane - VNH CosmoNova V z zaworem 21KV/ szt. Grzejniki prawe zintegrowane - VNH CosmoNova V z zaworem 11KV/ szt. 11KV/ szt. VNH CosmoNova V z zaworem Produkt H L D Kod katalogowy Ilość Jednostka Grzejniki prawe zintegrowane - VNH CosmoNova V z zaworem 11KV/ szt. 11KV/ szt. VNH CosmoNova V z zaworem Produkt H L D Kod katalogowy Ilość Jednostka Grzejniki prawe zintegrowane - VNH CosmoNova V z zaworem 11KV/ szt. VNH CosmoNova V z zaworem Produkt H L D Kod katalogowy Ilość Jednostka Grzejniki prawe zintegrowane - VNH CosmoNova V z zaworem 11KV/ szt. VNH CosmoNova V z zaworem Produkt H L D Kod katalogowy Ilość Jednostka Grzejniki prawe zintegrowane - VNH CosmoNova V z zaworem Instal-therm HCR 4.53 (c) InstalSoft

64 Produkt H L D Kod katalogowy Ilość Jednostka 11KV/ szt. 21KV/ szt. VNH CosmoNova V z zaworem Produkt H L D Kod katalogowy Ilość Jednostka Grzejniki prawe zintegrowane - VNH CosmoNova V z zaworem 21KV/ szt. 21KV/ szt. VNH CosmoNova V z zaworem Produkt H L D Kod katalogowy Ilość Jednostka Grzejniki prawe zintegrowane - VNH CosmoNova V z zaworem 21KV/ szt. VNH CosmoNova V z zaworem Produkt H L D Kod katalogowy Ilość Jednostka Grzejniki prawe zintegrowane - VNH CosmoNova V z zaworem 21KV/ szt. 21KV/ szt. VNH CosmoNova V z zaworem Produkt H L D Kod katalogowy Ilość Jednostka Grzejniki prawe zintegrowane - VNH CosmoNova V z zaworem 21KV/ szt. VNH CosmoNova V z zaworem Produkt H L D Kod katalogowy Ilość Jednostka Grzejniki prawe zintegrowane - VNH CosmoNova V z zaworem 21KV/ szt. VNH łazienk. i dekorac. z zaworem Produkt H L D Kod katalogowy Ilość Jednostka Grzejniki lewe niezintegrowane - VNH łazienk. i dekorac. z zaworem Graz_800VM szt. VNH łazienk. i dekorac. z zaworem Produkt H L D Kod katalogowy Ilość Jednostka Grzejniki lewe niezintegrowane - VNH łazienk. i dekorac. z zaworem Graz_800VM szt. Grzejniki prawe niezintegrowane - VNH łazienk. i dekorac. z zaworem Instal-therm HCR 4.53 (c) InstalSoft

65 Produkt H L D Kod katalogowy Ilość Jednostka Graz_800VM szt. VNH łazienk. i dekorac. z zaworem Produkt H L D Kod katalogowy Ilość Jednostka Grzejniki prawe niezintegrowane - VNH łazienk. i dekorac. z zaworem Graz_800VM szt. Instal-therm HCR 4.53 (c) InstalSoft

66 Zestawienie rozdzielaczy WAVIN Tigris Alupex Produkt Wielkość Kod katalogowy Ilość Jednostka Rozdzielacze - WAVIN Tigris Alupex Rozdzielacz H L.wyjść: 3, śr. przył: 1"w, odg: 3/4"z Rozdzielacz H L.wyjść: 4, śr. przył: 1"w, odg: 3/4"z Rozdzielacz H L.wyjść: 5, śr. przył: 1"w, odg: 3/4"z szt szt szt. Instal-therm HCR 4.53 (c) InstalSoft

67 Zestawienie izolacji Rockwool Produkt Wielkość Kod katalogowy Ilość Jednostka Otuliny - Rockwool OTULINA ROCKWOOL o średnicy wewn. 17 mm 40 mm 2760 m OTULINA ROCKWOOL o średnicy wewn. 21 mm 30 mm 28 m OTULINA ROCKWOOL o średnicy wewn. 27 mm 30 mm 42 m OTULINA ROCKWOOL o średnicy wewn. 35 mm 40 mm 18 m OTULINA ROCKWOOL o średnicy wewn. 42 mm 40 mm 49 m OTULINA ROCKWOOL o średnicy wewn. 54 mm 40 mm 2 m OTULINA ROCKWOOL o średnicy wewn. 60 mm 40 mm 21 m Instal-therm HCR 4.53 (c) InstalSoft

68 OBLICZENIA INSTALACJI WODOCIĄGOWEJ Projekt Opis: Ulica: Kod i miasto: Kraj: Budynek wilorodzinny Piechowskiego Kościerzyna Inwestor Nazwa: Kościerskie TBS Sp. z o.o. Ulica: 8-go Marca 41 Kod i miasto: Kościerzyna Kraj: Instal-san T InstalSoft

69 Wyniki ogólne Ilość źródeł 1 Ilość podgrzewaczy 1 Ilość odbiorników ZW i CW 259 Ilość działek ZW i CW 579 w tym Ilość działek wody zimnej 354 Ilość działek wody ciepłej 225 Ilość obiegów cyrkulacyjnych 2 Ilość działek cyrkulacyjnych 13 Całkowita długość rurociągów 1352,0 m w tym ZW 693,8 m w tym CW 600,9 m w tym cyrkulacyjnych 57,3 m Całkowita pojemność rurociągów 344,2 dm³ w tym ZW 213,0 dm³ w tym CW 124,8 dm³ w tym cyrkulacyjnych 6,5 dm³ Źródła wody Źródło: bez nazwy Rzędna źródła: 0 m Rodzaj budynku: Budynek mieszkalny Nazwa Zimna woda Ciepła woda Cyrkulacja Ciśnienie dyspozycyjne na poziomie źródła [kpa] 488,56 Temperatura wody [ C] 5,0 Przepływ w źródle [dm³/s] 2,800 Pompy Symbol Przepływ[dm³/s] Ciśnienie[kPa] bez nazwy 0,032 7,86 Instal-san T InstalSoft

70 Zestawienie rur, kształtek i złączek Rury stalowe ocynk. średnie PN Produkt Wielkość Średnica Ilość Jednostka Rury - Rury stalowe ocynk. średnie PN Rura stal. k=1.5 - Dn 50 Rura stalowa DN50 11 m WAVIN Tigris Alupex Produkt Wielkość Średnica Ilość Jednostka Rury - WAVIN Tigris Alupex Rura PE-X/AL/PE-RT w szt. 5m 32 x 3, m Rura PE-X/AL/PE-RT w szt. 5m 40 x 4, m Rura PE-X/AL/PE-RT w szt. 5m 50 x 4, m Rura PE-X/AL/PE-RT w zw. 16 x 2, m Rura PE-X/AL/PE-RT w zw. 20 x 2, m Rura PE-X/AL/PE-RT w zw. 25 x 2, m Kształtki - WAVIN Tigris Alupex Kolano szt. Kolano szt. Kolano szt. Kolano szt. Kolano szt. Kolano szt. Kolano 90 ścienne z gw. wewn. 16-1/2"w szt. Kolano 90 ścienne z gw. wewn. 20-1/2"w szt. Kolano 90 z gw. zewn. 16-1/2"z szt. Kolano 90 z gw. zewn. 25-3/4"z szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik z gw. wewn. 25-3/4"w szt. Złączka redukcyjna szt. Złączka redukcyjna szt. Złączka redukcyjna szt. Złączka redukcyjna szt. Złączka redukcyjna szt. Złączka redukcyjna szt. Złączka redukcyjna szt. Złączka redukcyjna szt. Złączka z gw. wewn. 16-1/2"w szt. Złączka z gw. zewn. 16-1/2"z szt. Złączka z gw. zewn. 20-1/2"z szt. Złączka z gw. zewn. 20-3/4"z szt. Złączka z gw. zewn. 25-3/4"z szt. Złączka z gw. zewn. 40-1_1/4"z szt. Złączka z gw. zewn. 50-1_1/2"z szt. Instal-san T InstalSoft

71 Złączki i kształtki mosięŝne, Ŝeliwne i stalowe Produkt Wielkość Średnica Ilość Jednostka Kształtki - Złączki i kształtki mosięŝne, Ŝeliwne i stalowe Kolano wew. równoprzelotowe 2"w - 2"w 1 szt. Mufa calowa redukcyjna 3/4"w - 1/2"w 66 szt. Mufa calowa redukcyjna 2"w - 1_1/2"w 4 szt. Mufa calowa równoprzelotowa 2"w - 2"w 2 szt. Nypel calowy redukcyjny 1/2"z - 3/8"z 1 szt. Nypel calowy redukcyjny 3/4"z - 1/2"z 4 szt. Nypel calowy równoprzelotowy 1/2"z - 1/2"z 66 szt. Nypel calowy równoprzelotowy 1_1/2"z - 1_1/2"z 2 szt. Złączka w/z calowa redukcyjna 1/2"z - 3/8"w 1 szt. Złączka w/z calowa redukcyjna 1_1/2"z - 1_1/4"w 1 szt. Instal-san T InstalSoft
