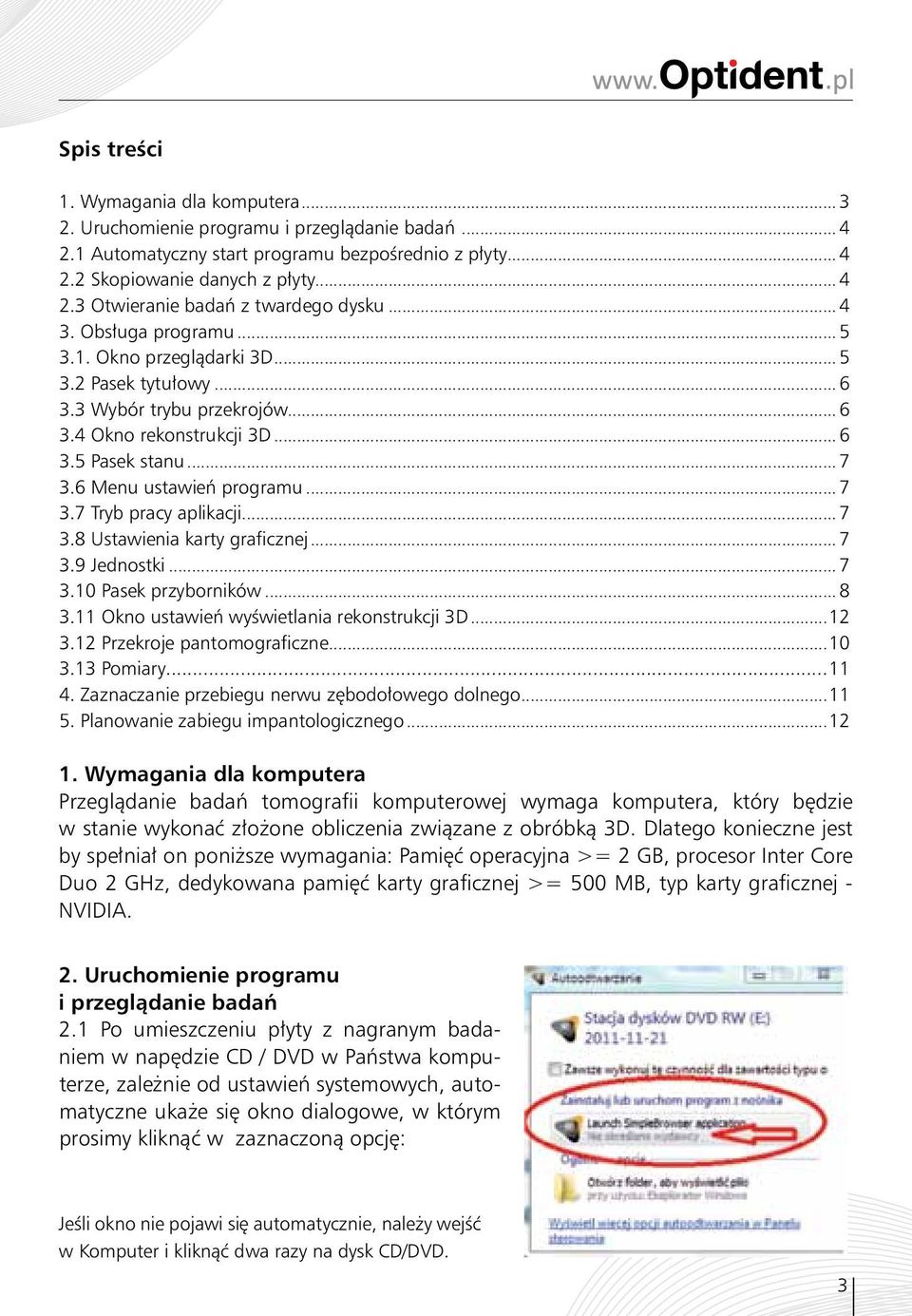

3 Spis treści 1. Wymagania dla komputera Uruchomienie programu i przeglądanie badań Automatyczny start programu bezpośrednio z płyty Skopiowanie danych z płyty Otwieranie badań z twardego dysku Obsługa programu Okno przeglądarki 3D Pasek tytułowy Wybór trybu przekrojów Okno rekonstrukcji 3D Pasek stanu Menu ustawień programu Tryb pracy aplikacji Ustawienia karty graficznej Jednostki Pasek przyborników Okno ustawień wyświetlania rekonstrukcji 3D Przekroje pantomograficzne Pomiary Zaznaczanie przebiegu nerwu zębodołowego dolnego Planowanie zabiegu impantologicznego Wymagania dla komputera Przeglądanie badań tomografii komputerowej wymaga komputera, który będzie w stanie wykonać złożone obliczenia związane z obróbką 3D. Dlatego konieczne jest by spełniał on poniższe wymagania: Pamięć operacyjna >= 2 GB, procesor Inter Core Duo 2 GHz, dedykowana pamięć karty graficznej >= 500 MB, typ karty graficznej - NVIDIA. 2. Uruchomienie programu i przeglądanie badań 2.1 Po umieszczeniu płyty z nagranym badaniem w napędzie CD / DVD w Państwa komputerze, zależnie od ustawień systemowych, automatyczne ukaże się okno dialogowe, w którym prosimy kliknąć w zaznaczoną opcję: Jeśli okno nie pojawi się automatycznie, należy wejść w Komputer i kliknąć dwa razy na dysk CD/DVD. 3

4 2.2 Po kilku lub kilkunastu sekundach (w zależności od szybkości Państwa komputera) ukaże się okno startowe przeglądarki, w którym domyślnie zaznaczona zostanie opcja otwarcia badania (1). Po kliknięciu Next badanie otworzy się w uproszczonej przeglądarce (bez rekonstrukcji trójwymiarowej i możliwości planowania zabiegów implantologicznych). 2.3 Po wykonaniu powyższego kroku nastąpi automatyczny proces wczytywania badania, trwający od kilkunastu do kilkudziesięciu sekund (w zależności od szybkości Państwa komputera) 2.4 Zapisane na płycie badanie zostało otwarte w uproszczonej przeglądarce bez rekonstrukcji trójwymiarowej. 2.5 Aby uruchomić badanie w pełnej wersji przeglądarki z rekonstrukcją trójwymiarową, należy w punkcie 2.2 wybrać Install application. 2.6 Podczas instalacji pojawi się pytanie o rodzaj instalacji najlepiej wybrać Imaging Center i kliknąć Next. 2.7 Po zainstalowaniu oprogramowania na pulpicie pojawi się ikona programu 4

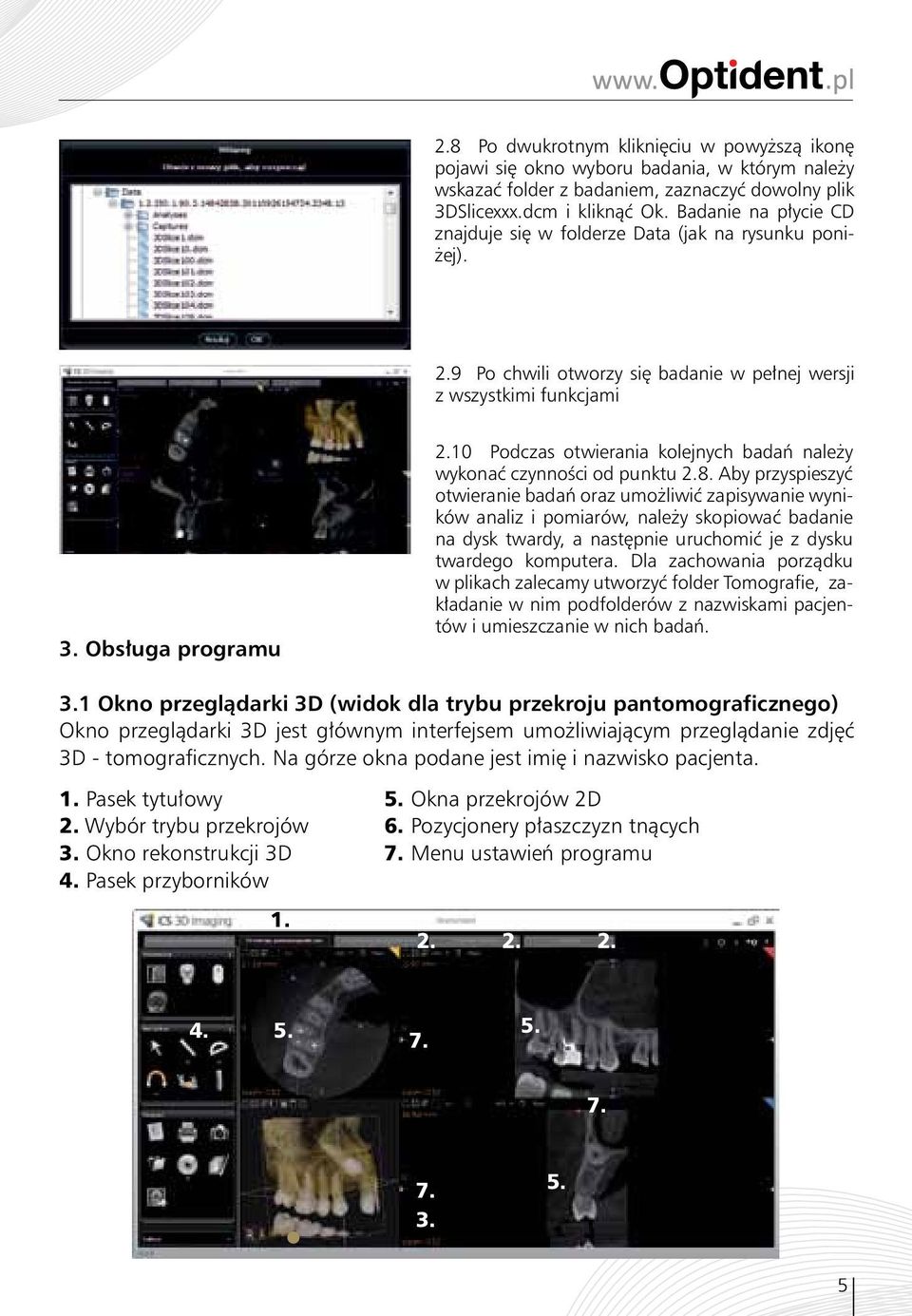

5 2.8 Po dwukrotnym kliknięciu w powyższą ikonę pojawi się okno wyboru badania, w którym należy wskazać folder z badaniem, zaznaczyć dowolny plik 3DSlicexxx.dcm i kliknąć Ok. Badanie na płycie CD znajduje się w folderze Data (jak na rysunku poniżej). 2.9 Po chwili otworzy się badanie w pełnej wersji z wszystkimi funkcjami 3. Obsługa programu 2.10 Podczas otwierania kolejnych badań należy wykonać czynności od punktu 2.8. Aby przyspieszyć otwieranie badań oraz umożliwić zapisywanie wyników analiz i pomiarów, należy skopiować badanie na dysk twardy, a następnie uruchomić je z dysku twardego komputera. Dla zachowania porządku w plikach zalecamy utworzyć folder Tomografie, zakładanie w nim podfolderów z nazwiskami pacjentów i umieszczanie w nich badań. 3.1 Okno przeglądarki 3D (widok dla trybu przekroju pantomograficznego) Okno przeglądarki 3D jest głównym interfejsem umożliwiającym przeglądanie zdjęć 3D - tomograficznych. Na górze okna podane jest imię i nazwisko pacjenta. 1. Pasek tytułowy 2. Wybór trybu przekrojów 3. Okno rekonstrukcji 3D 4. Pasek przyborników 5. Okna przekrojów 2D 6. Pozycjonery płaszczyzn tnących 7. Menu ustawień programu

6 3.2 Wybór trybu przekrojów Za pomocą zakładek trybu przekrojów można, w zależności od potrzeb, wybrać sposób rozcinania na warstwy: 1. Rozcinanie na warstwy ortogonalne (płaszczyzny prostopadłe wobec siebie). 2. Przekroje pantomograficzne (najczęściej stosowane w stomatologii) 3. Przekroje niestandardowe (do diagnostyki stawów skroniowo-żuchwowych) 4. Przekroje skośne (płaszczyzny w dowolnej orientacji przestrzennej) 5. Analizuj (przeglądanie wcześniej wykonanych zrzutów) Okno rekonstrukcji 3D W oknie jest widoczna rekonstrukcja trójwymiarowa obrazu tomograficznego. W zależności od ustawień, rekonstrukcja wyświetla tkanki o określonej gęstości w zadanych kolorach i przezierności. W oknie mogą być również wyświetlane płaszczyzny, które pokazują na rekonstrukcji trójwymiarowej dokładną pozycję płaszczyzn przekroju. Kolor płaszczyzny odpowiada kolorowi pokazanemu w prawym górnym rogu przekroju 2D. Zmiana położenia przekrojów jest możliwa za pomocą pozycjonerów płaszczyzn tnących (zaznaczonych na zdjęciu Okno obrazowania 3D). Przesuwając pozycjoner 6

7 zmieniamy miejsce w którym jest wykonywany przekrój, a w konsekwencji radiogramy widoczne w oknach obrazów 2D. Możliwe jest również płynne przesuwanie przekroju za pomocą kółka (scroll) myszki. Funkcja ta jest dostępna w zależności od ustawień wykonanych za pomocą przybornika ustawień myszki. Widok okna rekonstrukcji. 7

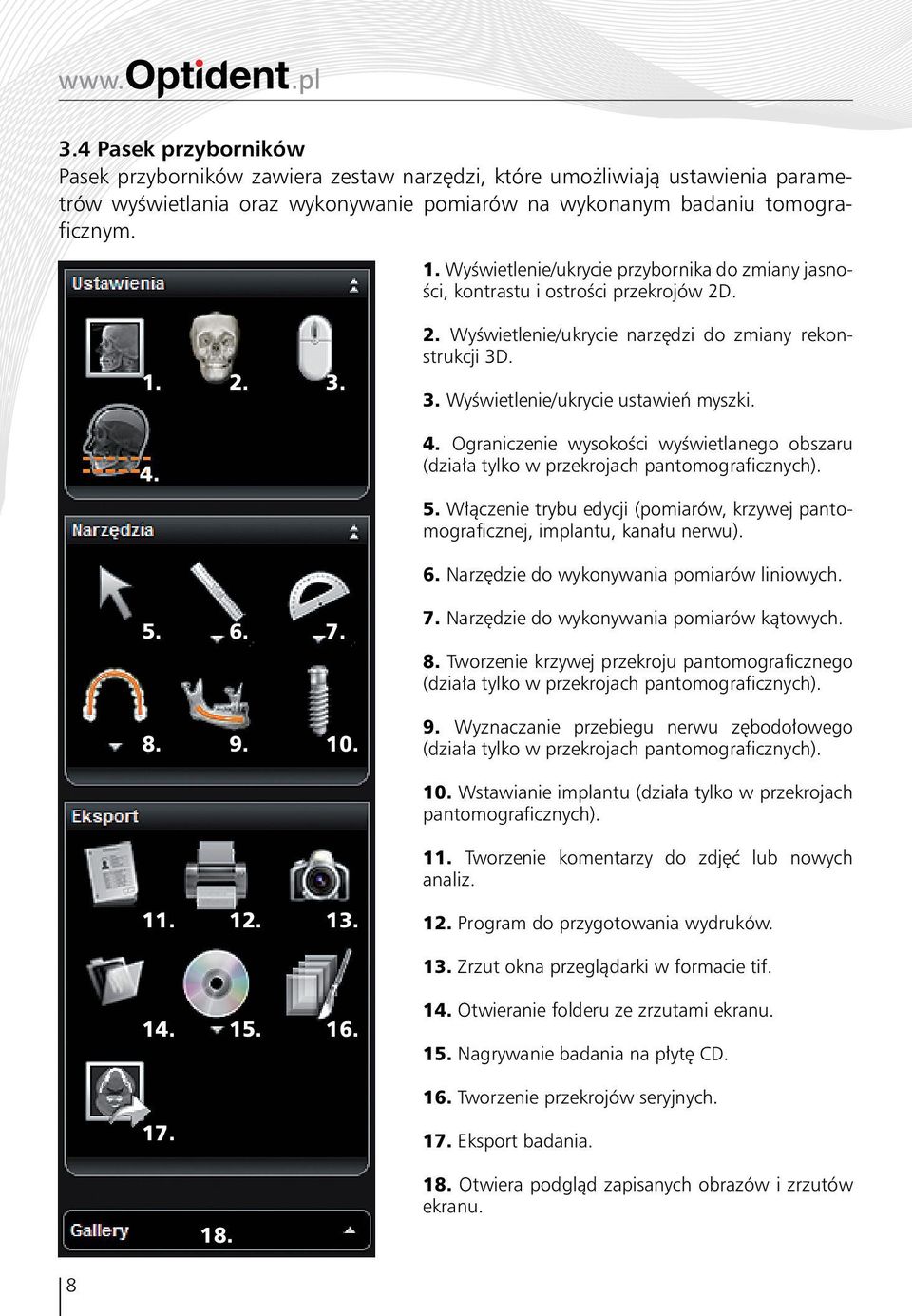

8 3.4 Pasek przyborników Pasek przyborników zawiera zestaw narzędzi, które umożliwiają ustawienia parametrów wyświetlania oraz wykonywanie pomiarów na wykonanym badaniu tomograficznym. 1. Wyświetlenie/ukrycie przybornika do zmiany jasności, kontrastu i ostrości przekrojów 2D Wyświetlenie/ukrycie narzędzi do zmiany rekonstrukcji 3D. 3. Wyświetlenie/ukrycie ustawień myszki Ograniczenie wysokości wyświetlanego obszaru (działa tylko w przekrojach pantomograficznych). 5. Włączenie trybu edycji (pomiarów, krzywej pantomograficznej, implantu, kanału nerwu). 6. Narzędzie do wykonywania pomiarów liniowych Narzędzie do wykonywania pomiarów kątowych. 8. Tworzenie krzywej przekroju pantomograficznego (działa tylko w przekrojach pantomograficznych) Wyznaczanie przebiegu nerwu zębodołowego (działa tylko w przekrojach pantomograficznych). 10. Wstawianie implantu (działa tylko w przekrojach pantomograficznych). 11. Tworzenie komentarzy do zdjęć lub nowych analiz Program do przygotowania wydruków. 13. Zrzut okna przeglądarki w formacie tif Otwieranie folderu ze zrzutami ekranu. 15. Nagrywanie badania na płytę CD. 16. Tworzenie przekrojów seryjnych Eksport badania Otwiera podgląd zapisanych obrazów i zrzutów ekranu. 8

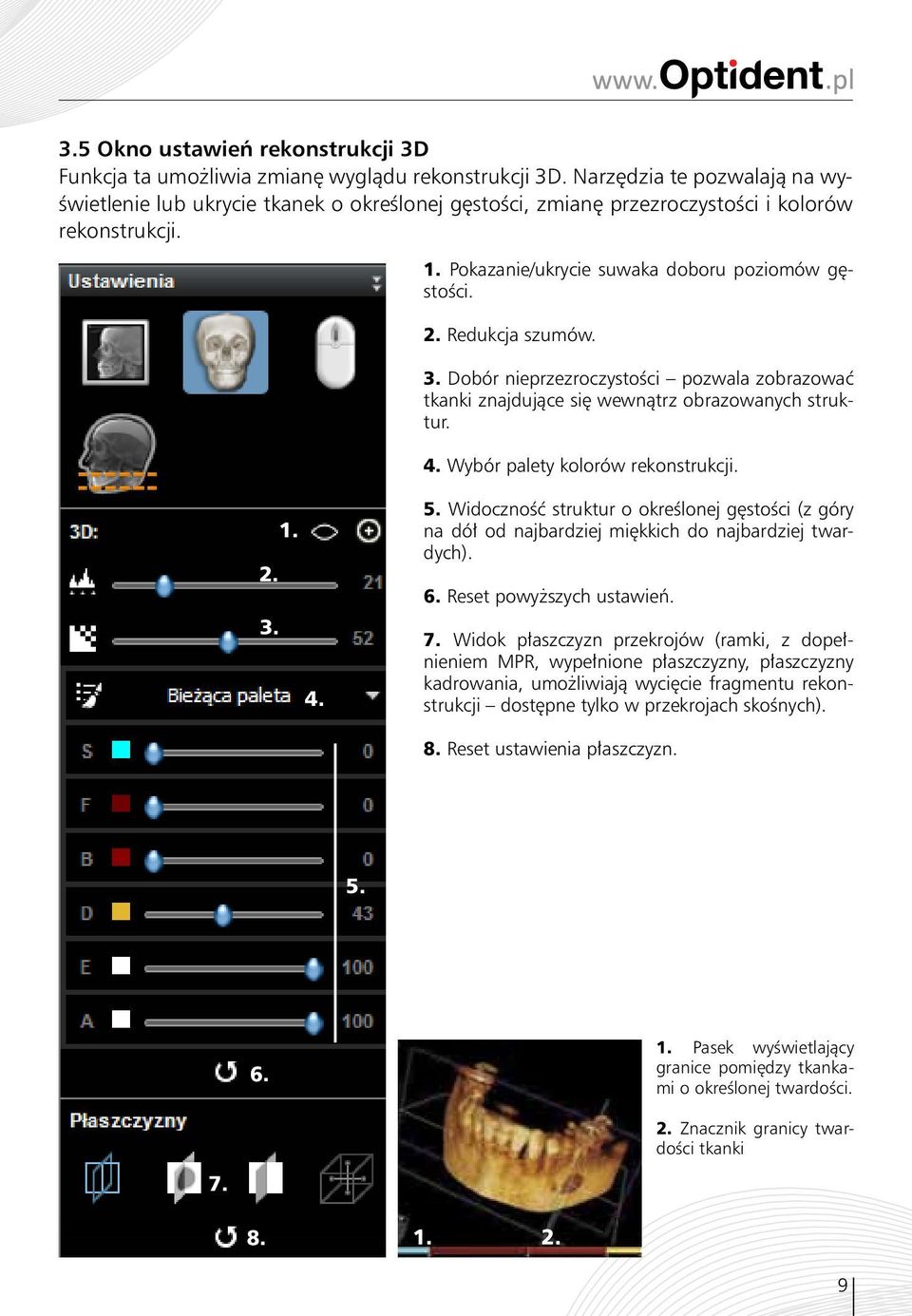

9 3.5 Okno ustawień rekonstrukcji 3D Funkcja ta umożliwia zmianę wyglądu rekonstrukcji 3D. Narzędzia te pozwalają na wyświetlenie lub ukrycie tkanek o określonej gęstości, zmianę przezroczystości i kolorów rekonstrukcji. 1. Pokazanie/ukrycie suwaka doboru poziomów gęstości. 2. Redukcja szumów. 3. Dobór nieprzezroczystości pozwala zobrazować tkanki znajdujące się wewnątrz obrazowanych struktur. 4. Wybór palety kolorów rekonstrukcji Widoczność struktur o określonej gęstości (z góry na dół od najbardziej miękkich do najbardziej twardych). 6. Reset powyższych ustawień. 7. Widok płaszczyzn przekrojów (ramki, z dopełnieniem MPR, wypełnione płaszczyzny, płaszczyzny kadrowania, umożliwiają wycięcie fragmentu rekonstrukcji dostępne tylko w przekrojach skośnych). 8. Reset ustawienia płaszczyzn Pasek wyświetlający granice pomiędzy tkankami o określonej twardości Znacznik granicy twardości tkanki

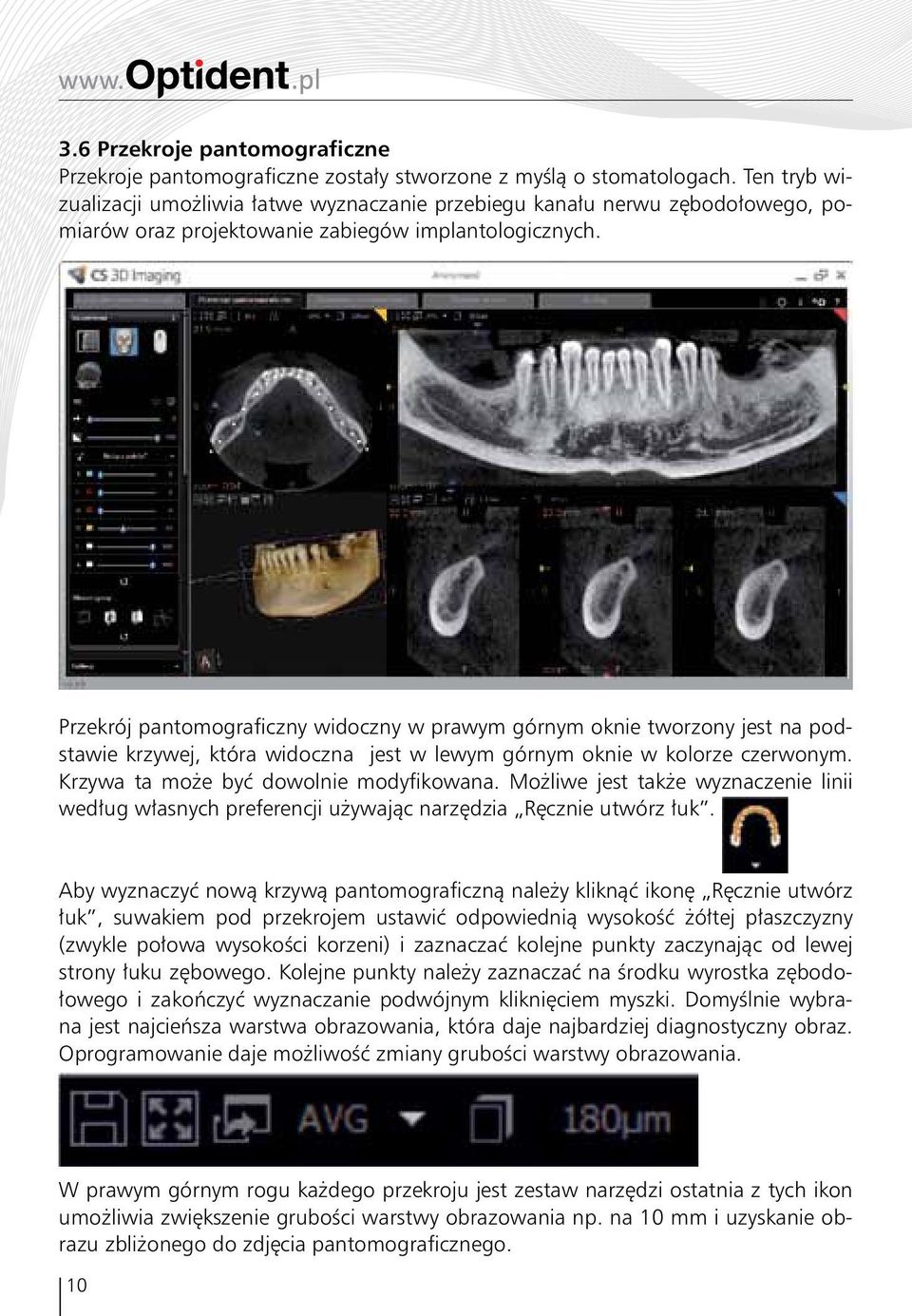

10 3.6 Przekroje pantomograficzne Przekroje pantomograficzne zostały stworzone z myślą o stomatologach. Ten tryb wizualizacji umożliwia łatwe wyznaczanie przebiegu kanału nerwu zębodołowego, pomiarów oraz projektowanie zabiegów implantologicznych. Przekrój pantomograficzny widoczny w prawym górnym oknie tworzony jest na podstawie krzywej, która widoczna jest w lewym górnym oknie w kolorze czerwonym. Krzywa ta może być dowolnie modyfikowana. Możliwe jest także wyznaczenie linii według własnych preferencji używając narzędzia Ręcznie utwórz łuk. Aby wyznaczyć nową krzywą pantomograficzną należy kliknąć ikonę Ręcznie utwórz łuk, suwakiem pod przekrojem ustawić odpowiednią wysokość żółtej płaszczyzny (zwykle połowa wysokości korzeni) i zaznaczać kolejne punkty zaczynając od lewej strony łuku zębowego. Kolejne punkty należy zaznaczać na środku wyrostka zębodołowego i zakończyć wyznaczanie podwójnym kliknięciem myszki. Domyślnie wybrana jest najcieńsza warstwa obrazowania, która daje najbardziej diagnostyczny obraz. Oprogramowanie daje możliwość zmiany grubości warstwy obrazowania. W prawym górnym rogu każdego przekroju jest zestaw narzędzi ostatnia z tych ikon umożliwia zwiększenie grubości warstwy obrazowania np. na 10 mm i uzyskanie obrazu zbliżonego do zdjęcia pantomograficznego. 10

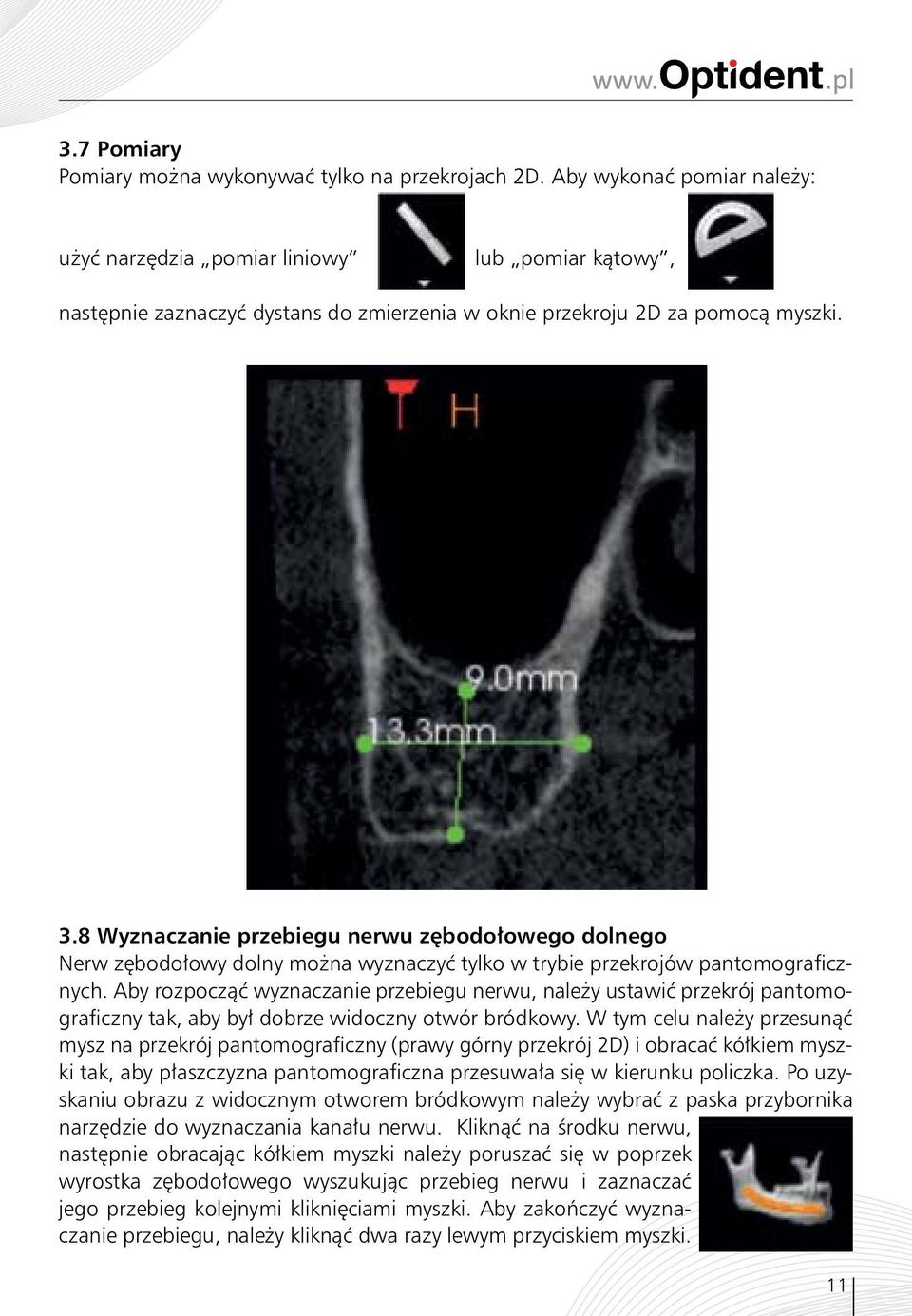

11 3.7 Pomiary Pomiary można wykonywać tylko na przekrojach 2D. Aby wykonać pomiar należy: użyć narzędzia pomiar liniowy lub pomiar kątowy, następnie zaznaczyć dystans do zmierzenia w oknie przekroju 2D za pomocą myszki. 3.8 Wyznaczanie przebiegu nerwu zębodołowego dolnego Nerw zębodołowy dolny można wyznaczyć tylko w trybie przekrojów pantomograficznych. Aby rozpocząć wyznaczanie przebiegu nerwu, należy ustawić przekrój pantomograficzny tak, aby był dobrze widoczny otwór bródkowy. W tym celu należy przesunąć mysz na przekrój pantomograficzny (prawy górny przekrój 2D) i obracać kółkiem myszki tak, aby płaszczyzna pantomograficzna przesuwała się w kierunku policzka. Po uzyskaniu obrazu z widocznym otworem bródkowym należy wybrać z paska przybornika narzędzie do wyznaczania kanału nerwu. Kliknąć na środku nerwu, następnie obracając kółkiem myszki należy poruszać się w poprzek wyrostka zębodołowego wyszukując przebieg nerwu i zaznaczać jego przebieg kolejnymi kliknięciami myszki. Aby zakończyć wyznaczanie przebiegu, należy kliknąć dwa razy lewym przyciskiem myszki. 11

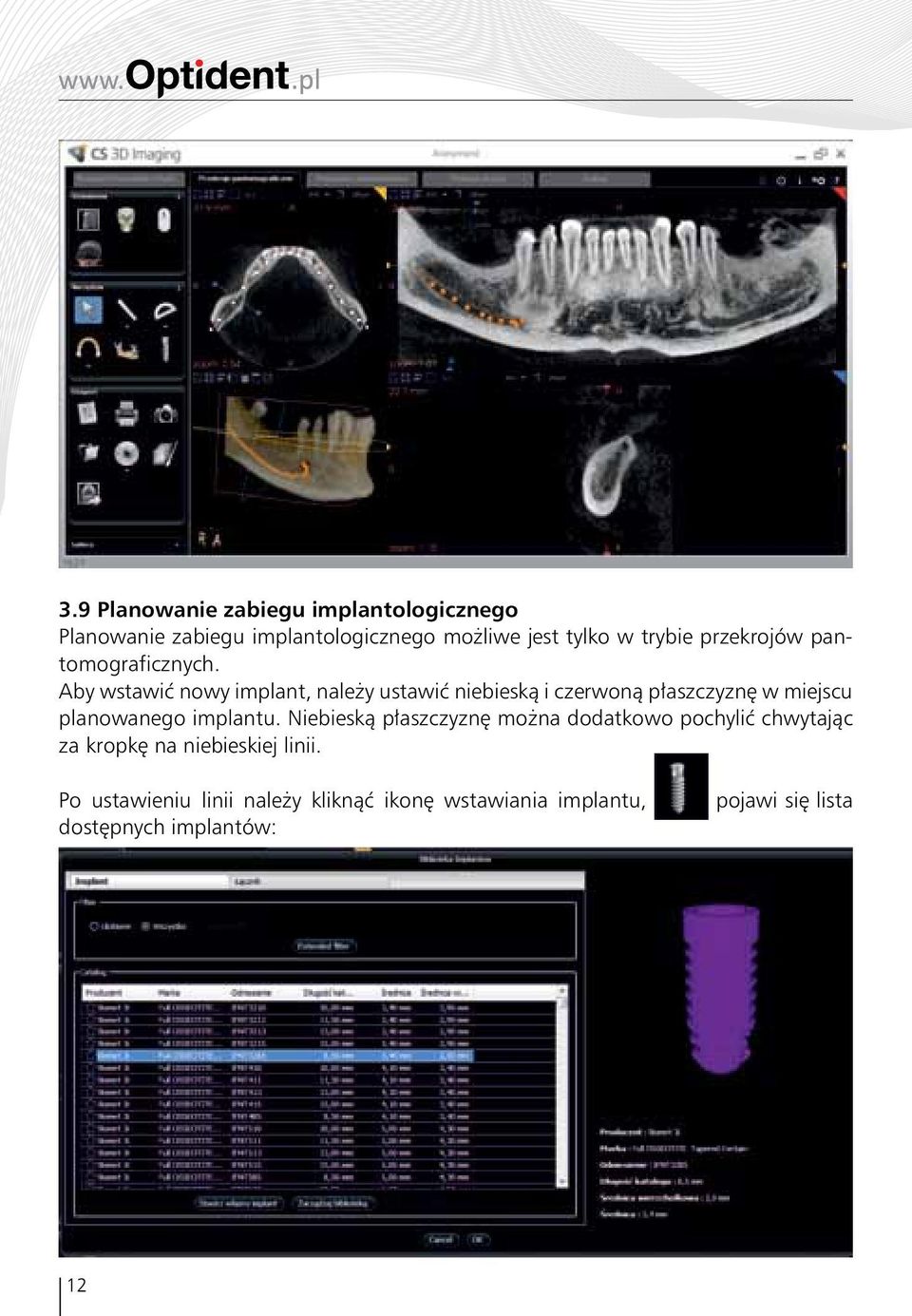

12 3.9 Planowanie zabiegu implantologicznego Planowanie zabiegu implantologicznego możliwe jest tylko w trybie przekrojów pantomograficznych. Aby wstawić nowy implant, należy ustawić niebieską i czerwoną płaszczyznę w miejscu planowanego implantu. Niebieską płaszczyznę można dodatkowo pochylić chwytając za kropkę na niebieskiej linii. Po ustawieniu linii należy kliknąć ikonę wstawiania implantu, dostępnych implantów: pojawi się lista 12

13 Należy wybrać odpowiedni implant z listy i potwierdzić jego wstawienie przyciskiem Ok. Implant zostanie wstawiony w miejscu ustawienia płaszczyzn. Można zmieniać jego pozycję i kąt przesuwając kropki umieszczone na implancie Wgranie biblioteki implantów Aby pobrać bibliotekę implantów należy kliknąć ikonę wstawiania implantu, a następnie przycisk Zarządzaj biblioteką i w nowym oknie zaznaczyć opcje Dodaj producenta implantu (jeśli ta opcja jest nieaktywna, oznacza to, że na komputerze nie ma dostępu do Internetu) i nacisnąć Next. 13

14 W nowym oknie zaznaczyć preferowanych producentów implantów i kliknąć Next. Biblioteka implantów zostanie pobrana z Internetu. Zależnie od przepustowości Państwa łącza internetowego jak również obciążenia serwera może to potrwać od kilku do kilkunastu minut. 14
