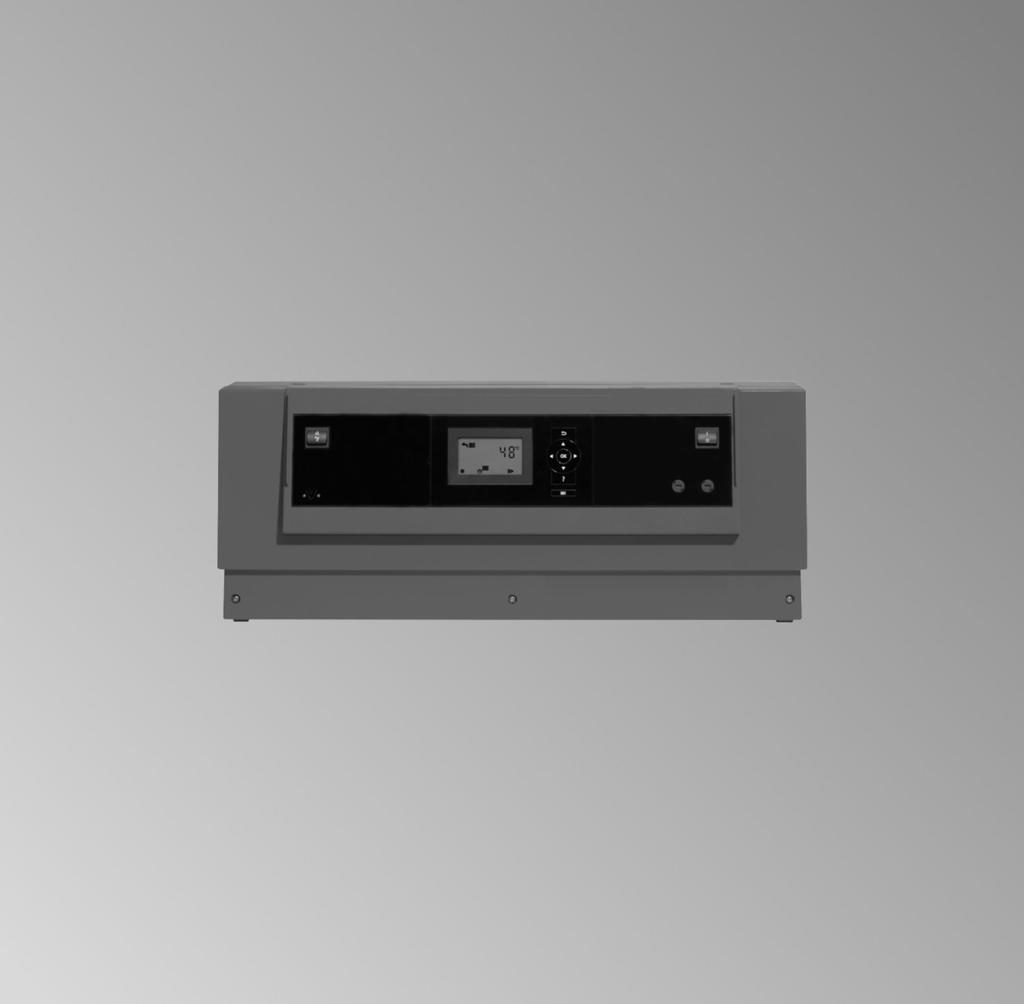

VIESMANN. Instrukcja montażu i serwisu VITOTRONIC 100. dla wykwalifikowanego personelu. Vitotronic 100 Typ GC4B Cyfrowy regulator obiegu kotła

Transkrypt

1 Instrukcja montażu i serwisu dla wykwalifikowanego personelu VIESMA Vitotronic 00 Typ GCB Cyfrowy regulator obiegu kotła Wskazówki tyczące ważności, patrz ostatnia strona VITOTROIC 00 9/0 Proszę zachować!

2 Wskazówki bezpieczeństwa Wskazówki bezpieczeństwa Prosimy o kładne przestrzeganie wskazówek bezpieczeństwa w celu wykluczenia ryzyka utraty zdrowia oraz powstania szkód materialnych. Objaśnienia wskazówek bezpieczeństwa! iebezpieczeństwo Ten znak ostrzega przed niebezpieczeństwem zranienia. Uwaga Ten znak ostrzega przed stratami materialnymi i zanieczyszczeniem śrowiska. Wskazówka Tekst oznaczony słowem Wskazówka zawiera datkowe informacje. Przeznaczenie iniejsza instrukcja skierowana jest wyłącznie wykwalifikowanego personelu. Prace przy instalacji gazowej może wykonywać wyłącznie instalator posiadający odpowiednie uprawnienia zakładu gazowniczego. Prace na podzespołach elektrycznych mogą być wykonywane tylko przez wykwalifikowany personel. Pierwsze uruchomienie powinien przeprowadzić sprzedawca urządzenia lub wyznaczona przez niego osoba posiadająca odpowiednie uprawnienia. Przepisy Podczas prac należy przestrzegać przepisów bezpieczeństwa i higieny pracy, ustawowych przepisów o ochronie śrowiska, przepisów zrzeszeń zawowo-ubezpieczeniowych, stosownych przepisów bezpieczeństwa DI, E, DVGW, TRGI, TRF i VDE Jeżeli występuje zapach gazu iebezpieczeństwo Ulatniający się gaz może spowować eksplozję, a w jej następstwie ciężkie obrażenia. ie palić! ie puszczać powstania otwartego ognia i tworzenia się iskier. Pod żadnym pozorem nie włączać ani nie wyłączać oświetlenia i urządzeń elektrycznych. Zamknąć zawór odcinający gaz. Otworzyć okna i drzwi. Ewakuować osoby z obszaru zagrożenia. Po opuszczeniu budynku zawiamić zakład gazowniczy i energetyczny. Zasilanie prąwe budynku przerwać z bezpiecznego miejsca (z miejsca poza budynkiem). Jeżeli występuje zapach spalin iebezpieczeństwo Wdychanie spalin może powować zatrucia zagrażające życiu i zdrowiu. Wyłączyć instalację grzewczą z eksploatacji. Przewietrzyć pomieszczenie kotłowni. Zamknąć drzwi prowadzące pomieszczeń mieszkalnych. Prace przy instalacji Jeśli instalacja zasilana jest gazem, zamknąć zawór odcinający gaz i zabezpieczyć przed przypadkowym otwarciem. Odłączyć instalację od napięcia elektrycznego (np. za pomocą oddzielnego bezpiecznika lub wyłącznika głównego) i sprawdzić jego brak w obwodach. Zabezpieczyć instalację przed przypadkowym włączeniem.! Uwaga Wyławania elektrostatyczne mogą prowadzić uszkodzenia podzespołów elektronicznych. Przed rozpoczęciem prac należy zetknąć uziemione obiekty, np. rury grzewcze i przewodzące wodę, w celu odprowadzenia naławania statycznego. Prace naprawcze! Uwaga aprawianie podzespołów spełniających funkcje zabezpieczające zagraża bezpieczeństwu eksploatacji instalacji. Uszkodzone części muszą być wymienione na oryginalne części firmy Viessmann. Elementy datkowe, części zamienne i szybkozużywalne! Uwaga Części zamienne i szybkozużywalne, które nie zostały sprawdzone wraz z instalacją, mogą zakłócić jej prawidłowe funkcjonowanie. Montaż nie puszczonych elementów oraz nieuzgodnione zmiany konstrukcyjne mogą obniżyć bezpieczeństwo pracy instalacji i spowować ograniczenie praw gwarancyjnych. Stosować wyłącznie oryginalne części zamienne firmy Viessmann lub części przez tę firmę puszczone.

3 Spis treści Spis treści. Informacje ogólne Informacje o produkcie... 6 Przegląd przykładów instalacji... 6 Oznaczenia na schematach instalacji... 7 Przykład instalacji, ID: Instalacja jednokotłowa z kotłem Vitocrossal... 8 Przykład instalacji, ID: Instalacja wielokotłowa: Dwa kotły Vitocrossal... Przykład instalacji, ID: Instalacja wielokotłowa: Kocioł Vitocrossal i kocioł Vitoplex z układem Therm-Control lub kocioł Vitorond... 5 Przykład instalacji, ID: Instalacja wielokotłowa: Kocioł Vitocrossal i niskotemperaturowy kocioł grzewczy z pompą mieszającą podwyższenia temperatury wody na powrocie... Przykład instalacji 5, ID: Instalacja wielokotłowa: Kocioł Vitocrossal i niskotemperaturowy kocioł grzewczy z -drogowym zaworem mieszającym i pompą obiegu kotła... 7 Rozszerzenie instalacji... Podgrzew wody użytkowej z systemem zasilania podgrzewacza, ID: Prace montażowe Przegląd przyłączy elektrycznych... 5 Wprowadzanie i odciążanie przewodów... 6 Wkładanie wtyku kodującego kotła... 7 Podłączanie czujników... 7 Przyłączanie pomp... 7 Dostępne przyłącza pomp... 7 Pompy 0 V~... 8 Pompy 00 V~... 9 Przyłączanie nastawników... 9 Dostępne przyłącza... 9 Przyłączanie urządzenia zbiorczego melwania usterek... 0 Przyłączanie zewnętrznych urządzeń zabezpieczających... 0 Prowizoryczna eksploatacja palnika... Instalacja jednokotłowa... Zapotrzebowanie z zewnątrz przez wejście 0 0 V... Zapotrzebowanie z zewnątrz przez styk przełączający... Blokowanie z zewnątrz... Regulacja palnika modulowanego z zewnątrz... Instalacja wielokotłowa bez modułu komunikacyjnego O... Zapotrzebowanie z zewnątrz przez wejście 0 0 V... Regulacja palnika modulowanego z zewnątrz... 5 Instalacja wielokotłowa z modułem komunikacyjnym O... 7 Włączanie kotła grzewczego z zewnątrz w kolejność pracy kotłów... 7 Podłączanie palnika... 8 Przyłącze elektryczne... 8 Wytyczne... 8 Przyłącze elektryczne sieciowej jednostki filtrującej... 9 Przyłącze elektryczne regulatora Montaż przedniej części regulatora... 5 Otwieranie regulatora Uruchomienie Dopasowanie adresów kowych wersji instalacji... 5 Kontrola urządzeń i czujników... 5 Przeprowadzanie testu przekaźników... 5 Kontrola czujników... 5

4 Spis treści Spis treści Integrowanie regulatora w magistrali O... 5 Instalacja wielokotłowa z regulatorem Vitotronic 00 i Vitocom... 5 Przeprowadzanie kontroli odbiorników O... 5 Wprowadzanie serwisowego kodu PI dla odbiornika... 5 Wprowadzanie kodu PI Vitocom 00, typ GSM Odczyty serwisowe Wywoływanie poziomu serwisowego Opuszczenie poziomu serwisowego Odczyt danych roboczych Skrócony odczyt Odczyt i resetowanie wskaźnika serwisowego Potwierdzanie i resetowanie konserwacji Po zakończonej konserwacji (resetowanie konserwacji) Usuwanie usterek Sygnalizator usterki Potwierdzanie usterki Wywoływanie potwierdzonych usterek Odczyt kodów usterek z pamięci usterek (historia błędów) Kody usterek Opis działania Regulacja temperatury wody w kotle Skrócony opis Funkcja kontrolna kominiarza Regulacja temperatury wody w podgrzewaczu Skrócony opis Funkcje Proces regulacji Kowanie Wywoływanie poziomu kowania... 7 Przywracanie kowania stanu fabrycznego... 7 Grupa Ogólnie... 7 Kowanie... 7 Grupa Kocioł... 7 Kowanie... 7 Grupa Ciepła woda... 7 Kowanie... 7 Grupa Instalacja solarna Kowanie Wywoływanie kowania Przywracanie kowania stanu fabrycznego Grupa Ogólnie Kowanie Grupa Kocioł Kowanie Grupa Ciepła woda Kowanie Grupa Instalacja solarna... 8 Kowanie Schematy Schemat przyłączy i okablowania Przegląd Płytka instalacyjna niskiego napięcia Płytka instalacyjna 0 V Podzespoły Czujniki Adapter wtykowy zewn. urządzeń zabezpieczających, nr katalog Przyłączenie adaptera wtykowego Przyłączenie dwóch adapterów wtykowych... 90

5 Spis treści Spis treści (ciąg dalszy) Zestaw uzupełniający EA... 9 Cyfrowe wejścia danych DE DE... 9 Wejście analogowe 0 0 V... 9 Wyjście abj Wykazy części Dane techniczne Wykaz haseł

6 Informacje ogólne Informacje o produkcie Montaż iniejsza instrukcja opisuje regulator Vitotronic 00 stosowany: w instalacjach jednokotłowych w instalacjach wielokotłowych z regulatorem kaskawym starczanym przez inwestora Przegląd przykładów instalacji W przypadku instalacji wielokotłowej wyposażonej w regulator kaskawy Vitotronic 00-K niniejsza instrukcja nie jest potrzebna. Instalacja jednokotłowa Kocioł grzewczy Cechy Strona Kocioł Vitocrossal Kilka obiegów grzewczych, w tym jeden obieg grzewczy niskotemperaturowy Instalacje wielokotłowe Dwa kotły Vitocrossal Kilka obiegów grzewczych Kocioł Vitocrossal, kocioł Vitoplex z układem Therm-Control lub kocioł Vitorond Kocioł Vitocrossal i niskotemperaturowy kocioł grzewczy 5 Kocioł Vitocrossal i niskotemperaturowy kocioł grzewczy Przykłady instalacji stanowią jedynie zalecenie i muszą zostać sprawdzone przez inwestora pod kątem kompletności i sprawności działania. Regulacja obiegów grzewczych musi być realizowana przez oddzielny regulator. Odbiorniki prądu trójfazowego należy przyłączyć przez datkowe styczniki mocowe. Instalacje wielokotłowe: Regulacja kaskawa i regulacja temperatury w podgrzewaczu realizowane są przez regulator kaskawy starczany przez inwestora. Wymagane kowania muszą być przeprowadzone na każdym regulatorze Vitotronic 00. Kilka obiegów grzewczych 5 Kilka kotłów grzewczych z pompą mieszającą podwyższenia temperatury wody na powrocie Kilka obiegów grzewczych z -drogowym zaworem mieszającym i pompą obiegu kotła 8 7 6

7 Oznaczenia na schematach instalacji Informacje ogólne qe / /5M ee M /5M rr M qe / M /8 qw / 8 0 Montaż 0M, 5 5 M qq /5 qr /5Sol 6/S /5 qq X M 5M 5M 0 5 0M, 5 M M (5Sol) (6) 9 Rys. 7

8 Informacje ogólne Przykład instalacji, ID: 6055 Instalacja jednokotłowa z kotłem Vitocrossal Schemat instalacji hydraulicznej Montaż qe qe CWU qw --/-- qq --/5A-- 5 ZWU Rys. qp --5A-- --Magistrala KM-- GCB --0V Wymagane urządzenia Poz. Opis Kocioł grzewczy Vitotronic 00, typ GCB Czujnik temperatury wody w kotle KTS (przyłącze automatu palnikowego) 5 Instalacja neutralizacyjna tp Wyłącznik zasilania qp Pojemnościowy podgrzewacz wody qq Czujnik temperatury wody w podgrzewaczu STS qw Pompa obiegowa podgrzewacza UPSB qe Obiegi grzewcze Wyposażenie datkowe kotła grzewczego ep Adapter wtykowy zewnętrznych urządzeń zabezpieczających eq Ogranicznik ciśnienia minimalnego SDB ew Ogranicznik ciśnienia maksymalnego SDB ee Ogranicznik poziomu wody (zabezpieczenie przed brakiem wody) WB Przyłącza zewnętrzne (patrz strona ): 8

9 Informacje ogólne Przykład instalacji, ID: 6055 (ciąg dalszy) Poz. rr rt er Opis Zapotrzebowanie z zewnątrz, zależne od obciążenia Blokowanie z zewnątrz Wyposażenie datkowe instalacji Urządzenie zbiorczego zgłaszania usterek S rp Zestaw uzupełniający EA rq rw re ri ro tq wejście analogowe (0 0 V): Ustawienie wartości zadanej temperatury wody w kotle wejścia cyfrowe: Blokowanie z zewnątrz Blokowanie z zewnątrz ze zgłoszeniem usterki Wejście zgłoszenia usterki wyjście sterujące (zestyk przełączny beznapięciowy): Sterowanie pomocniczą pompą zasilającą podstacji Vitocom 00, typ GSM Rozdzielacz magistrali KM, w przypadku kilku odbiorników magistrali KM Moduł komunikacyjny O komunikacji z regulatorem kaskawym starczanym przez inwestora Montaż Schemat instalacji elektrycznej P P SDB SDB WB V/50 Hz V/50 Hz S 0 A 5 A M ~ UPSB 8 Rys. 9

10 Informacje ogólne Przykład instalacji, ID: 6055 (ciąg dalszy) Montaż iskie napięcie B 7A 5B 5A / O 0 5 STS A V DE DE DE P Ö S 56 Magistrala KM8 Rys. 0

11 Informacje ogólne Przykład instalacji, ID: 6055 Instalacja wielokotłowa: Dwa kotły Vitocrossal Schemat instalacji hydraulicznej qi qi Montaż 6 qz CWU 5 --/5A-- qe --0/5A-- qt qq qw ZWU qr --Magistrala KM Magistrala KM-- GCB qp GCB Rys.5 --0V-- --5A-- --0V-- --5A-- Wymagane urządzenia Poz. Opis Kocioł grzewczy I Vitotronic 00, typ GCB Czujnik temperatury wody w kotle KTS (przyłącze automatu palnikowego) Instalacja neutralizacyjna 5 Przepustnica z napędem silnikowym 6 Czujnik temperatury wody na zasilaniu (przyłączenie regulatora kaskawego starczanego przez inwestora) tp Wyłącznik zasilania 9 Kocioł grzewczy II qp qq qw qe tp Vitotronic 00, typ GCB Czujnik temperatury wody w kotle KTS (przyłącze automatu palnikowego) Instalacja neutralizacyjna Przepustnica z napędem silnikowym Wyłącznik zasilania

12 Informacje ogólne Przykład instalacji, ID: 6055 (ciąg dalszy) Montaż Poz. qr qt qz qi ep eq ew ee rr rt er Opis Pojemnościowy podgrzewacz wody Czujnik temperatury wody w podgrzewaczu (podłączenie regulatora kaskawego starczanego przez inwestora) Pompa obiegowa podgrzewacza (podłączenie regulatora kaskawego starczanego przez inwestora) Obiegi grzewcze Wyposażenie datkowe kotła grzewczego Adapter wtykowy zewnętrznych urządzeń zabezpieczających Ogranicznik ciśnienia minimalnego SDB Ogranicznik ciśnienia maksymalnego SDB Ogranicznik poziomu wody (zabezpieczenie przed brakiem wody) WB Przyłącza zewnętrzne (patrz od strony ): Uruchomienie kotła, przepustnica otwarta/zamknięta Blokowanie z zewnątrz Wyposażenie datkowe instalacji Urządzenie zbiorczego zgłaszania usterek S rp Zestaw uzupełniający EA rq rw re ri ro tq wejście analogowe (0 0 V): Ustawienie wartości wymaganej temperatury wody w kotle i uruchomienie kotła wejścia cyfrowe: Blokowanie z zewnątrz Blokowanie z zewnątrz ze zgłoszeniem usterki Wejście zgłoszenia usterki wyjście sterujące (zestyk przełączny beznapięciowy): Sterowanie pomocniczą pompą zasilającą podstacji Vitocom 00, typ GSM Rozdzielacz magistrali KM, w przypadku kilku odbiorników magistrali KM Moduł komunikacyjny O komunikacji z regulatorem kaskawym starczanym przez inwestora

13 Informacje ogólne Przykład instalacji, ID: 6055 (ciąg dalszy) Schemat instalacji elektrycznej 0 / / P P SDB SDB WB Montaż V/50 Hz V/50 Hz S 0 A 5 A M ~ MD 5 / 8 Rys.6

14 Informacje ogólne Przykład instalacji, ID: 6055 (ciąg dalszy) 0 / Montaż iskie napięcie B 7A 5B 5A / O A V DE DE DE P Ö S 56 Magistrala KM8 0 / Rys.7 Wymagane kowanie Grupa Działanie 0: Kocioł Instalacja wielokotłowa z regulatorem kaskawym przyłączonym przez magistralę O 0: Kocioł Instalacja wielokotłowa z regulatorem kaskawym przyłączonym poprzez wejście 0 0 V lub poprzez styki sterujące

15 Informacje ogólne Przykład instalacji, ID: Instalacja wielokotłowa: Kocioł Vitocrossal i kocioł Vitoplex z układem Therm-Control lub kocioł Vitorond Schemat instalacji hydraulicznej wp wq Montaż CWU qz --0/5A-- qw qq qe qt --0//-- --0/7A-- 7 ZWU qr --Magistrala KM A-- --/-- --Magistrala KM-- GCB qp GCB --0V-- --0V-- --5A-- Rys.8 Wymagane urządzenia Poz. Opis Kocioł grzewczy I Vitotronic 00, typ GCB Czujnik temperatury wody w kotle KTS (przyłącze automatu palnikowego) Czujnik temperatury wody na zasilaniu (przyłączenie regulatora kaskawego starczanego przez inwestora) 7 Instalacja neutralizacyjna tp Wyłącznik zasilania 9 Kocioł grzewczy II qp qq qw qe tp Vitotronic 00, typ GCB Czujnik temperatury wody w kotle KTS Przepustnica z napędem silnikowym Czujnik temperatury układu Therm-Control Wyłącznik zasilania 5

16 Informacje ogólne Przykład instalacji, ID: (ciąg dalszy) Montaż Poz. qr qt qz wp wq ep eq ew ee et Opis Pojemnościowy podgrzewacz wody Czujnik temperatury wody w podgrzewaczu (podłączenie regulatora kaskawego starczanego przez inwestora) Pompa obiegowa podgrzewacza (podłączenie regulatora kaskawego starczanego przez inwestora) Obieg grzewczy I Obieg grzewczy II Wyposażenie datkowe kotła grzewczego Adapter wtykowy zewnętrznych urządzeń zabezpieczających Ogranicznik ciśnienia minimalnego SDB Ogranicznik ciśnienia maksymalnego SDB Ogranicznik poziomu wody (zabezpieczenie przed brakiem wody) WB Czujnik temperatury spalin AGS (nie tyczy kotłów Vitocrossal) Przyłącza zewnętrzne: rr Uruchomienie kotła (patrz strona ) Typ GCB: Przepustnica otw./zamk. rt rz ru er Typ GCB: Przełączanie z zewnątrz na palnik stopniowany/modulowany Typ GCB: Zapotrzebowanie z zewnątrz -. stopień palnika Typ GCB: Zapotrzebowanie z zewnątrz -. stopień palnika Wyposażenie datkowe instalacji Urządzenie zbiorczego zgłaszania usterek S rp Zestaw uzupełniający EA rq rw re ri ro tq wejście analogowe (0 0 V): Ustawienie wartości wymaganej temperatury wody w kotle i uruchomienie kotła wejścia cyfrowe: Blokowanie z zewnątrz Blokowanie z zewnątrz ze zgłoszeniem usterki Wejście zgłoszenia usterki wyjście sterujące (zestyk przełączny beznapięciowy): Sterowanie pomocniczą pompą zasilającą podstacji Vitocom 00, typ GSM Rozdzielacz magistrali KM, w przypadku kilku odbiorników magistrali KM Moduł komunikacyjny O komunikacji z regulatorem kaskawym starczanym przez inwestora 6

17 Informacje ogólne Przykład instalacji, ID: (ciąg dalszy) Schemat instalacji elektrycznej GCB P P SDB SDB WB Montaż V/50 Hz V/50 Hz S 0 A 5 A 8 Rys.9 7

18 Informacje ogólne Przykład instalacji, ID: (ciąg dalszy) GCB Montaż iskie napięcie B 7A 5B 5A / O A V DE DE DE P Ö S 56 Magistrala KM8 Rys.0 8

19 Informacje ogólne Przykład instalacji, ID: (ciąg dalszy) 0 GCB P P SDB SDB WB Montaż V/50 Hz V/50 Hz S 0 A 5 A M ~ MD 8 Rys. 9

20 Informacje ogólne Przykład instalacji, ID: (ciąg dalszy) 0 GCB Montaż AGS 5 iskie napięcie 7B 7A 5B 5A T / KTS O Rys. Wymagane kowanie Grupa Działanie 0: Kocioł Instalacja wielokotłowa z regulatorem kaskawym przyłączonym przez magistralę O 0: Kocioł Instalacja wielokotłowa z regulatorem kaskawym przyłączonym poprzez wejście 0 0 V lub poprzez styki sterujące 0

21 Przykład instalacji, ID: Informacje ogólne Instalacja wielokotłowa: Kocioł Vitocrossal i niskotemperaturowy kocioł grzewczy z pompą mieszającą podwyższenia temperatury wody na powrocie Schemat instalacji hydraulicznej wp wq Montaż CWU qi --0/5A-- qr --0/9-- qt qw --0/7B-- qu --//-- --0//-- qq qe --0/7A-- 7 ZWU Rys. qz --Magistrala KM-- GCB --0V A-- --7B-- --/-- --Magistrala KM-- qp GCB --0V-- --5A Wymagane urządzenia Poz. Opis Kocioł grzewczy I Vitotronic 00, typ GCB Czujnik temperatury wody w kotle KTS (przyłącze automatu palnikowego) Czujnik temperatury wody na zasilaniu (przyłączenie regulatora kaskawego starczanego przez inwestora) 7 Instalacja neutralizacyjna tp Wyłącznik zasilania

22 Informacje ogólne Przykład instalacji, ID: (ciąg dalszy) Montaż Poz. Opis 9 Kocioł grzewczy II qp qq qw qe qr qt tp qz qu qi wp wq ep eq ew ee et Vitotronic 00, typ GCB Czujnik temperatury wody w kotle KTS Czujnik temperatury T Czujnik temperatury T Przepustnica z napędem silnikowym Pompa mieszająca (w zakresie obowiązków inwestora) Wyłącznik zasilania Pojemnościowy podgrzewacz wody Czujnik temperatury wody w podgrzewaczu (podłączenie regulatora kaskawego starczanego przez inwestora) Pompa obiegowa podgrzewacza (podłączenie regulatora kaskawego starczanego przez inwestora) Obieg grzewczy I Obieg grzewczy II Wyposażenie datkowe kotła grzewczego Adapter wtykowy zewnętrznych urządzeń zabezpieczających Ogranicznik ciśnienia minimalnego SDB Ogranicznik ciśnienia maksymalnego SDB Ogranicznik poziomu wody (zabezpieczenie przed brakiem wody) WB Czujnik temperatury spalin AGS (nie tyczy kotłów Vitocrossal) Przyłącza zewnętrzne: rr Uruchomienie kotła (patrz strona ) Typ GCB: Przepustnica otw./zamk. rt rz ru er Typ GCB: Przełączanie z zewnątrz na palnik stopniowany/modulowany Typ GCB: Zapotrzebowanie z zewnątrz -. stopień palnika Typ GCB: Zapotrzebowanie z zewnątrz -. stopień palnika Wyposażenie datkowe instalacji Urządzenie zbiorczego zgłaszania usterek S rp Zestaw uzupełniający EA rq rw re ri ro tq wejście analogowe (0 0 V): Ustawienie wartości wymaganej temperatury wody w kotle i uruchomienie kotła wejścia cyfrowe: Blokowanie z zewnątrz Blokowanie z zewnątrz ze zgłoszeniem usterki Wejście zgłoszenia usterki wyjście sterujące (zestyk przełączny beznapięciowy): Sterowanie pomocniczą pompą zasilającą podstacji Vitocom 00, typ GSM Rozdzielacz magistrali KM, w przypadku kilku odbiorników magistrali KM Moduł komunikacyjny O komunikacji z regulatorem kaskawym starczanym przez inwestora

23 Informacje ogólne Przykład instalacji, ID: (ciąg dalszy) Schemat instalacji elektrycznej GCB P P SDB SDB WB Montaż V/50 Hz V/50 Hz S 0 A 5 A 8 Rys.

24 Informacje ogólne Przykład instalacji, ID: (ciąg dalszy) GCB Montaż iskie napięcie B 7A 5B 5A / O A V DE DE DE P Ö S 56 Magistrala KM8 Rys.5

25 Informacje ogólne Przykład instalacji, ID: (ciąg dalszy) 0 GCB P P SDB SDB WB Montaż V/50 Hz M ~ 0 V/50 Hz S BP 5 0 A 5 A M ~ MD 8 Rys.6 5

26 Informacje ogólne Przykład instalacji, ID: (ciąg dalszy) 0 GCB Montaż AGS 5 iskie napięcie 7B 7A 5B 5A T T / KTS O Rys.7 Wymagane kowanie Grupa Działanie 0: Kocioł Instalacja wielokotłowa z regulatorem kaskawym przyłączonym przez magistralę O 0: Kocioł Instalacja wielokotłowa z regulatorem kaskawym przyłączonym poprzez wejście 0 0 V lub poprzez styki sterujące 6

27 Przykład instalacji 5, ID: 6057 Informacje ogólne Instalacja wielokotłowa: Kocioł Vitocrossal i niskotemperaturowy kocioł grzewczy z -drogowym zaworem mieszającym i pompą obiegu kotła Schemat instalacji hydraulicznej wp wq Montaż CWU qu qw --0/9-- qe --0/5A-- qz --0//-- qq qr --0/7A-- 7 ZWU qt Rys.8 Wymagane urządzenia --Magistrala KM-- GCB --0V A-- --/-- --Magistrala KM-- qp GCB --0V-- --5A Poz. Opis Kocioł grzewczy I Vitotronic 00, typ GCB Czujnik temperatury wody w kotle KTS (przyłącze automatu palnikowego) Czujnik temperatury wody na zasilaniu (przyłączenie regulatora kaskawego starczanego przez inwestora) 7 Instalacja neutralizacyjna tp Wyłącznik zasilania 9 Kocioł grzewczy II qp qq qw qe qr tp Vitotronic 00, typ GCB Czujnik temperatury wody w kotle KTS Pompa obiegu kotła -drogowy zawór mieszający Czujnik temperatury T Wyłącznik zasilania 7

28 Informacje ogólne Przykład instalacji 5, ID: 6057 (ciąg dalszy) Montaż Poz. qt qz qu wp wq ep eq ew ee et Opis Pojemnościowy podgrzewacz wody Czujnik temperatury wody w podgrzewaczu (podłączenie regulatora kaskawego starczanego przez inwestora) Pompa obiegowa podgrzewacza (podłączenie regulatora kaskawego starczanego przez inwestora) Obieg grzewczy I Obieg grzewczy II Wyposażenie datkowe kotła grzewczego Adapter wtykowy zewnętrznych urządzeń zabezpieczających Ogranicznik ciśnienia minimalnego SDB Ogranicznik ciśnienia maksymalnego SDB Ogranicznik poziomu wody (zabezpieczenie przed brakiem wody) WB Czujnik temperatury spalin AGS (nie tyczy kotłów Vitocrossal) Przyłącza zewnętrzne: rr Uruchomienie kotła (patrz strona ) Typ GCB: -drogowy zawór mieszający ekspl. regulacyjnej/zamk. rt rz ru er Typ GCB: Przełączanie z zewnątrz na palnik stopniowany/modulowany Typ GCB: Zapotrzebowanie z zewnątrz -. stopień palnika Typ GCB: Zapotrzebowanie z zewnątrz -. stopień palnika Wyposażenie datkowe instalacji Urządzenie zbiorczego zgłaszania usterek S rp Zestaw uzupełniający EA rq rw re ri ro tq wejście analogowe (0 0 V): Ustawienie wartości wymaganej temperatury wody w kotle i uruchomienie kotła wejścia cyfrowe: Blokowanie z zewnątrz Blokowanie z zewnątrz ze zgłoszeniem usterki Wejście zgłoszenia usterki wyjście sterujące (zestyk przełączny beznapięciowy): Sterowanie pomocniczą pompą zasilającą podstacji Vitocom 00, typ GSM Rozdzielacz magistrali KM, w przypadku kilku odbiorników magistrali KM Moduł komunikacyjny O komunikacji z regulatorem kaskawym starczanym przez inwestora 8

29 Informacje ogólne Przykład instalacji 5, ID: 6057 (ciąg dalszy) Schemat instalacji elektrycznej GCB P P SDB SDB WB Montaż V/50 Hz V/50 Hz S 0 A 5 A 8 Rys.9 9

30 Informacje ogólne Przykład instalacji 5, ID: 6057 (ciąg dalszy) GCB Montaż iskie napięcie B 7A 5B 5A / O A V DE DE DE P Ö S 56 Magistrala KM8 Rys.0 0

31 Informacje ogólne Przykład instalacji 5, ID: 6057 (ciąg dalszy) 0 GCB P P SDB SDB WB Montaż V/50 Hz M ~ 0 V/50 Hz S KKP 0 A 5 A M ~ RA 8 Rys.

32 Informacje ogólne Przykład instalacji 5, ID: 6057 (ciąg dalszy) 0 GCB Montaż AGS 5 iskie napięcie 7B 7A 5B 5A T / KTS O Rys. Wymagane kowanie Grupa Działanie 0: Kocioł Instalacja wielokotłowa z regulatorem kaskawym przyłączonym przez magistralę O 0: Kocioł Instalacja wielokotłowa z regulatorem kaskawym przyłączonym poprzez wejście 0 0 V lub poprzez styki sterujące 0C: Kocioł Tylko w przypadku regulatora Vitotronic 00 dla kotła niskotemperaturowego: Stała regulacja temperatury wody na powrocie d: Ogólnie Tylko w przypadku regulatora Vitotronic 00 dla kotła niskotemperaturowego: Pompa obiegu kotła na wtyku s Rozszerzenie instalacji Podgrzew wody użytkowej z systemem zasilania podgrzewacza, ID: Tylko w połączeniu z instalacjami jednokotłowymi. W instalacjach z okresowym wysokim zapotrzebowaniem na ciepłą wodę i dużą pojemnością podgrzewacza z rozdzielonymi okresami poboru.

33 Informacje ogólne Rozszerzenie instalacji (ciąg dalszy) Schemat instalacji hydraulicznej CWU Montaż --/5A /5B-- 6 -/- -/5A /7B /0A-- ZWU 8 Rys. Wymagane urządzenia --7B-- --5A-- --5B V A-- --0A-- Poz. Opis Kocioł grzewczy Vitotronic 00, typ GCB Vitotrans (zestaw wymiennika ciepła) Mieszacz -drogowy (zakres stawy grupy mieszającej, wyposażenie datkowe dla Vitotrans ) 5 Pompa pierwotna w systemie zasilania podgrzewacza 6 Pompa wtórna w systemie zasilania podgrzewacza UPSB 7 Czujnik temperatury (zakres stawy grupy mieszającej, wyposażenie datkowe dla Vitotrans ) 8 Pojemnościowy podgrzewacz wody 9 Czujnik temperatury wody w podgrzewaczu STS, lny (zakres stawy grupy mieszającej, wyposażenie datkowe dla Vitotrans ) qp qq Czujnik temperatury wody w podgrzewaczu STS, górny (wyposażenie datkowe regulatora) Pompa cyrkulacyjna wody użytkowej ZP (w zakresie obowiązków inwestora)

34 Informacje ogólne Rozszerzenie instalacji (ciąg dalszy) Schemat instalacji elektrycznej Montaż Płyta główna V/50 Hz 0 V/50 Hz 9 0 A M ~ 5 5 A M ~ M ~ UPSB iskie napięcie 7B 7A 5B 5A 7 STS 9 STS 0 / 5 5 Rys. Wymagane kowanie Grupa Działanie C: Ogólnie Przyłącze pompy pierwotnej wtyku sö A E: Ogólnie Przyłącze silnika mieszacza -drogowego wtyku gs A 55: Ciepła woda Regulacja temperatury wody w podgrzewaczu w systemie zasilania podgrzewacza 6A:75 Ciepła woda Vitotrans, 80 i 0 kw 6A: Ciepła woda Vitotrans, 0 kw Czas pracy siłownika, mieszacza, zestawu wymiennika ciepła w sekundach:

35 Przegląd przyłączy elektrycznych Prace montażowe iebezpieczeństwo ieprawidłowo wykonane okablowanie może prowadzić niebezpiecznego porażenia prądem oraz uszkodzenia urządzeń. Przewody niskiego napięcia < V i przewody > V/0 V~/00 V~ wprowadzać oddzielnie. Zdjąć izolację przewodów na możliwie najkrótszym odcinku, tuż przed zaciskami przyłączeniowymi i połączyć je w wiązki blisko zacisków. Zamocować przewody opaskami mocującymi. Eliminuje to możliwość stania się przewodów w razie usterki, np. przerwania jednego z przewodów, sąsiedniego zakresu napięcia. Montaż A 5 B 5 7 B 9 6 Rys Płytka instalacyjna niskiego napięcia %A Czujnik temperatury wody w podgrzewaczu %B. Czujnik temperatury wody w podgrzewaczu w systemie zasilania podgrzewacza (wyposażenie datkowe) ) Czujnik temperatury wody na zasilaniu sprzęgła hydraulicznego (wyposażenie datkowe) ajb Czujnik temperatury systemu zasilania podgrzewacza (wyposażenie datkowe) avd Przyłącza zewnętrzne avg avh Odbiornik magistrali KM (wyposażenie datkowe) oraz Automat palnikowy magistrali KM Przyłącza zewnętrzne Płytka instalacyjna 0 V~ sö Pompa pierwotna systemu zasilania podgrzewacza sa Pompa obiegowa podgrzewacza (wyposażenie datkowe) s Bez funkcji 5

36 Prace montażowe Przegląd przyłączy elektrycznych (ciąg dalszy) Montaż fö fa gö gs Przyłącze elektryczne, z sieciowej jednostki filtrującej, 0 V/50 Hz Palnik Zbiorcze zgłaszanie usterek Przepustnica lub -drogowy zawór mieszający w systemie zasilania podgrzewacza abö Przyłącza zewnętrzne, np. datkowe urządzenia zabezpieczające aba Beznapięciowy łańcuch zabezpieczeń abh Przyłącze elektryczne, z sieciowej jednostki filtrującej Podczas przyłączania zewnętrznych styków sterujących lub innych elementów niskonapięciowych obwodów zabezpieczających regulatora należy przestrzegać wymogów klasy zabezpieczenia II, tzn. utworzyć szczeliny zabezpieczające przed przebiciem o grubości 8,0 mm lub,0 mm grubości izolacji w przypadku elementów znajdujących się pod napięciem. W przypadku wszystkich elementów starczanych przez inwestora (tyczy również komputera PC/ laptopa) należy przestrzegać następującego zalecenia: Zapewnić bezpieczne rozdzielenie elektryczne zgodnie z normą E 60 5 wzgl. IEC 65. Wprowadzanie i odciążanie przewodów Przewody wprowadzić regulatora od łu z kanału na przewody. A D C D B Rys.6 A Przewody z gotowym uchwytem mocującym B Przewody starczane przez inwestora, przewody zaizolować maks. 00 mm C Schemat wtykowy D Wnęka na schemat wtykowy 6

37 Prace montażowe Wkładanie wtyku kodującego kotła Stosować tylko wtyk kodujący kotła objęty zakresem stawy kotła grzewczego. Montaż X7 Rys.7 Podłączanie czujników 5A 5B 7B 9 Rys.8 Płytka instalacyjna niskiego napięcia %A Czujnik temperatury wody w podgrzewaczu %B. Czujnik temperatury wody w podgrzewaczu w systemie zasilania podgrzewacza (wyposażenie datkowe) ) Czujnik temperatury wody na zasilaniu w sprzęgle hydraulicznym ajb Czujnik temperatury w systemie zasilania podgrzewacza Przyłączanie pomp Dostępne przyłącza pomp sö Pompa pierwotna systemu zasilania podgrzewacza sa Pompa obiegowa ogrzewania podgrzewacza 7

38 Prace montażowe Przyłączanie pomp (ciąg dalszy) Pompy 0 V~ Montaż M ~ A Znamionowe natężenie prądu () A~ Zalecany przewód przyłączeniowy H05VV-FG 0,75 mm lub H05R-FG 0,75 mm B Rys.9 A Pompa B Do regulatora Pompy o poborze prądu powyżej A D C B Rys.0 Zewn. WŁ./WYŁ. PE A A Pompa B Do regulatora C Stycznik D Oddzielne przyłącze elektryczne (przestrzegać zaleceń producenta) 8

39 Prace montażowe Przyłączanie pomp (ciąg dalszy) Pompy 00 V~ PE Do sterowania stycznika Znamionowe natężenie prądu () A~ Zalecany Przewód przyłączeniowy H05VV-FG 0,75 mm lub H05R-FG 0,75 mm Montaż C B Rys. A ~ M A Pompa B Do regulatora C Stycznik Przyłączanie nastawników Dostępne przyłącza gsa Przepustnica z napędem silnikowym lub -drogowy zawór mieszający w systemie zasilania podgrzewacza M ~ Rys. 5 Otw. Zamk. apięcie znamionowe 0 V~ Prąd znamionowy maks. 0, (0,) A~ Zalecany przewód przyłączeniowy H05VV-FG 0,75 mm lub H05R-FG 0,75 mm Czas pracy 5 99 s, ustawiany w adresie kowym 0 w grupie Ogólnie. 9

40 Prace montażowe Przyłączanie urządzenia zbiorczego melwania usterek apięcie znamionowe 0 V~ Znamionowe natężenie prądu maks. () A ~ Zalecany Montaż przewód przyłączeniowy H05VV-FG 0,75 mm lub H05R-FG 0,75 mm 50 Rys. Przyłączanie zewnętrznych urządzeń zabezpieczających Przyłącze przez wtyk abö. Do przyłączenia kilku urządzeń zabezpieczających można zastosować adapter wtykowy dla zewnętrznych urządzeń zabezpieczających (wyposażenie datkowe, patrz strona Podzespoły ). Wskazówka awet wtedy, gdy nie ma połączenia, wtyk abö musi być włożony.! Uwaga Styki napięciowe prowadzą spięć lub zwarć faz. Zewnętrzne przyłącza muszą być beznapięciowe. B P STB WŁ. WŁ. STB TR TR A 50 C P D P Rys. A Mostek STB STB B Zabezpieczenie przed brakiem wody, ogranicznik ciśnienia minimalnego C Ogranicznik ciśnienia maksymalnego D Pozostałe urządzenia zabezpieczające. Usunąć mostek STB STB.. Przyłączyć szeregowo zewnętrzne urządzenia zabezpieczające wtyku abö. 0

41 Prowizoryczna eksploatacja palnika Prace montażowe Przełożyć mostek TR WŁ./TR na TR WŁ. Kocioł grzewczy jest nagrzewany z minimalną mocą cieplną. Wyłączenie następuje za pośrednictwem regulatora temperatury w automacie palnikowym. STB STB TR EI EI TR Montaż Rys.5 A A Mostek TR WŁ./TR Instalacja jednokotłowa Musi być ustawione kowanie 0: w grupie Kocioł dla instalacji jednokotłowej (stan fabryczny). Temperatura wody w kotle musi być nastawiona na lną wartość (określoną przez wtyk kodujący kotła). Regulacja temperatury wody w podgrzewaczu jest uaktywniona, jeżeli został przyłączony czujnik temperatury wody w podgrzewaczu. Ustawienie zabezpieczającego ogranicznika temperatury oraz pozostałe ustawienia są zależne od wyposażenia techniczno-zabezpieczającego instalacji zgodnie z normą E 88 lub E 95. Zapotrzebowanie z zewnątrz przez wejście 0 0 V Przyłącze na zestawie uzupełniającym EA (patrz strona 9). 0 V Brak ustawienia wartości wymaganej temperatury wody w kotle V wartość wymagana 0 C 0 V wartość wymagana 00 C Ustawić adres kowy E w grupie Ogólnie. [{{] abj 0-0V f-]a SÖ P? fö? Wskazówka Pomiędzy przewodem ochronnym a biegunem ujemnym źródła zasilania zapewnionego przez inwestora konieczne jest założenie oddzielenia galwanicznego. 0 V~ Rys.6 = 0-0 V +

42 Prace montażowe Instalacja jednokotłowa (ciąg dalszy) Zapotrzebowanie z zewnątrz przez styk przełączający Montaż Przyłącze wtyku avh. Ustawić wartość wymaganą temperatury wody w kotle poprzez adres kowy 9b w grupie Ogólnie.! Uwaga Styki napięciowe prowadzą spięć lub zwarć faz. Przyłącze zewnętrzne musi być beznapięciowe. 6 A B Rys.7 Styk zamknięty Włączenie palnika w zależności od obciążenia. Woda kotłowa zostaje podgrzana wartości wymaganej ustawionej w adresie kowym 9b w grupie Ogólnie. A Styk beznapięciowy B Wtyk avh regulatora Styk otwarty Woda kotłowa zostaje podgrzana wartości wymaganej ustawionej na regulatorze. Blokowanie z zewnątrz Możliwości przyłączenia: WtykaVH Zestaw uzupełniający EA (wyposażenie datkowe, patrz strona 9) Przyłącze! Uwaga Styki napięciowe prowadzą spięć lub zwarć faz. Przyłącze zewnętrzne musi być beznapięciowe. Wtyk avh Zestaw uzupełniający EA A [{A DE [{S DE B [{D DE 6 A Styk beznapięciowy Przy zamkniętym styku następuje wyłączenie regulacji palnika.! Uwaga W czasie blokady nie działa zabezpieczenie przed zamarznięciem instalacji grzewczej. A A Styk beznapięciowy B Zestaw uzupełniający EA Kowanie Ustawić 5d, 5E lub 5F w grupie Ogólnie na lub.

43 Prace montażowe Instalacja jednokotłowa (ciąg dalszy) Regulacja palnika modulowanego z zewnątrz. Wykonać przyłącze na zaciskach WŁ. i TR wtyku abö (patrz poniższy rysunek).. Temperatura wody w kotle na regulatorze musi być ustawiona na lną wartość.. Temperaturę maksymalną regulatora zewnętrznego ustawić min. 5 K poniżej maksymalnej temperatury ustawionej na palniku (patrz instrukcja serwisowa kotła grzewczego).. Podłączyć wtyk fa zasilania elektrycznego palnika (patrz poniższy rysunek). 5. Do wtyku lö palnika podłączyć sygnały regulatora modulacyjnego zapewnianego przez inwestora oraz przyłączyć wtyk lö palnika (patrz poniższy rysunek).! Wskazówka Złącze wtykowe lö regulatora pozostaje wolne. Uwaga Styki napięciowe prowadzą spięć lub zwarć faz. Zewnętrzne przyłącza muszą być beznapięciowe. Montaż A STB STB TR TR WŁ. WŁ. T T S B B C D B ST T 90 T6 T7 T8 Rys.8 E A Wtyk regulatora B Obciążenie podstawowe palnika (styk beznapięciowy sterowania napięcia 0 V~) C T6, T7: Zmniejszanie mocy palnika (regulator modulacyjny zamk.) (styk beznapięciowy sterowania napięcia 0 V~) D T6, T8: Zwiększanie mocy palnika (regulator modulacyjny otw.) (styk beznapięciowy sterowania napięcia 0 V~) E Wtyk palnika Styk B na wtyku abö zamknięty Palnik wł. (obciążenie podstawowe). Modulacja zależna od obciążenia następuje przez regulator modulacyjny zapewniany przez inwestora. Temperatura wody w kotle jest ograniczana przez elektroniczny ogranicznik temperatury maksymalnej. Styk B na wtyku abö otwarty Palnik wył.

44 Prace montażowe Instalacja wielokotłowa bez modułu komunikacyjnego O Montaż Musi być ustawione kowanie 0: w grupie Kocioł. Uruchomienie kotła i ustawienie wartości wymaganej temperatury wody w kotle za pośrednictwem wejścia 0 0 V w zakresie od 0 00 C. Regulacja kaskawa i regulacja temperatury w podgrzewaczu muszą być realizowane przez regulator kaskawy starczany przez inwestora. Zapotrzebowanie z zewnątrz przez wejście 0 0 V Przyłącze na zestawie uzupełniającym EA (patrz strona 9). Wskazówka Pomiędzy przewodem ochronnym a biegunem ujemnym źródła zasilania zapewnionego przez inwestora konieczne jest założenie oddzielenia galwanicznego. [{{] abj 0-0V f-]a SÖ P? fö? 0 V~ Rys.9 = 0-0 V + Uruchamianie kotła bez datkowego styku uruchamiającego 0 V 0 V Kocioł grzewczy zablokowany. Przepustnica zamknięta. Pompa obiegu kotła wył. Parametr zadany temperatury kotła grzewczego V wartość wymagana 0 C 0 V wartość wymagana 00 Kocioł grzewczy uruchomiony. Przepustnica otwarta. Pompa obiegu kotła uruchomiona. Uruchamianie kotła z datkowym stykiem uruchamiającym Przyłącze wtyku avh.! Uwaga Styki napięciowe prowadzą spięć lub zwarć faz. Przyłącze zewnętrzne musi być beznapięciowe. 6 A B Rys.0 A Styk beznapięciowy B Wtyk avh regulatora

45 Prace montażowe Instalacja wielokotłowa bez modułu (ciąg dalszy) 0 V Brak ustawienia wartości wymaganej temperatury wody w kotle V wartość wymagana 0 C 0 V wartość wymagana 00 Styk zamknięty Kocioł grzewczy uruchomiony. Przepustnica zostaje otwarta. Wskazówka W kotle wiodącym styk ten musi być stale zamknięty. Styk otwarty Przepustnica zostaje zamknięta po ok. 5 min. Włączenie palnika z zewnątrz nie jest możliwe. Montaż Regulacja palnika modulowanego z zewnątrz. Wykonać przyłącza na wtyku avh i abö (patrz poniższy rysunek).! Uwaga Aby uniknąć uszkodzeń kotła grzewczego, konieczny jest styk na zaciskach i wtyku avh. W kotle wiodącym styk ten musi być stale zamknięty.. Temperatura wody w kotle na regulatorze musi być ustawiona na lną wartość.. Temperaturę maksymalną regulatora zewnętrznego ustawić min. 5 K poniżej maksymalnej temperatury ustawionej na palniku (patrz instrukcja serwisowa kotła grzewczego).. Podłączyć wtyk fa zasilania elektrycznego palnika (patrz poniższy rysunek). 5. Do wtykulö palnika podłączyć sygnały regulatora modulacyjnego zapewnianego przez inwestora oraz przyłączyć wtyk lö palnika (patrz poniższy rysunek).! Wskazówka Złącze wtykowe lö regulatora pozostaje wolne. Uwaga Styki napięciowe prowadzą spięć lub zwarć faz. Zewnętrzne przyłącza muszą być beznapięciowe. 5

46 Prace montażowe Instalacja wielokotłowa bez modułu (ciąg dalszy) G Montaż STB STB TR TR WŁ. WŁ. 6 T T S B B C A D E B ST T 90 T6 T7 T8 Rys. F A/B Uruchomienie kotła przez regulator modulacyjny zapewniony przez inwestora (przepustnica otwarta) A Styk beznapięciowy sterowania niskiego napięcia B Styk beznapięciowy sterowania napięcia 0 V~ C Obciążenie podstawowe palnika (styk beznapięciowy sterowania napięcia 0 V~) Wskazówka Jeżeli uruchomienie kotła realizowane jest za pośrednictwem stycznika, muszą być spełnione wymogi klasy zabezpieczenia II oraz wymogi dla niskiego napięcia bezpieczeństwa (SEV). D E F G T6, T7: Zmniejszanie mocy palnika (regulator modulacyjny zamk.) (styk beznapięciowy sterowania napięcia 0 V~) T6, T8: Zwiększanie mocy palnika (regulator modulacyjny otw.) (styk beznapięciowy sterowania napięcia 0 V~) Wtyk palnika Wtyk regulatora Styk zamknięty otwarty A/B C Kocioł grzewczy uruchomiony. Przepustnica zostaje otwarta. Palnik wł. (obciążenie podstawowe). Modulacja zależna od obciążenia następuje przez regulator modulacyjny starczany przez inwestora. Temperatura wody w kotle jest ograniczana przez elektroniczny ogranicznik temperatury maksymalnej. Przepustnica zostaje zamknięta po ok. 5 s. Włączenie palnika z zewnątrz nie jest możliwe. Palnik wył. 6

47 Instalacja wielokotłowa z modułem komunikacyjnym O Prace montażowe Musi być ustawione kowanie 0: w grupie Kocioł. Regulacja kaskawa i regulacja temperatury w podgrzewaczu muszą być realizowane przez regulator kaskawy starczany przez inwestora. Włączanie kotła grzewczego z zewnątrz w kolejność pracy kotłów Montaż Przyłącza wtyku avd.! Uwaga Styki napięciowe prowadzą spięć lub zwarć faz. Zewnętrzne przyłącza muszą być beznapięciowe.. Temperatura wody w kotle na regulatorze musi być ustawiona na lną wartość.. Temperaturę maksymalną regulatora zewnętrznego ustawić min. 5 K poniżej maksymalnej temperatury ustawionej na palniku (patrz instrukcja serwisowa kotła grzewczego). A B Rys. A Blokowanie kotła grzewczego z zewnątrz (styk beznapięciowy sterowania niskiego napięcia) B Dołączanie kotła grzewczego z zewnątrz jako ostatniego w kolejności pracy kotłów (styk beznapięciowy sterowania niskiego napięcia) Styk zamknięty otwarty A B Kocioł grzewczy jest zablokowany i wyłączony z instalacji grzewczej. Przepustnica zostaje zamknięta i pompa obiegu kotła zostaje wyłączona. Zasilanie ciepłem pokrywają kolejne kotły grzewcze. Uwaga! Jeżeli wszystkie kotły są zablokowane albo żaden dalszy kocioł nie jest gotowy pracy, nie działa funkcja zabezpieczenia instalacji grzewczej przed zamarznięciem. Jeżeli moc innych kotłów instalacji grzewczej jest niewystarczająca, kocioł grzewczy zostaje łączony. Kocioł grzewczy zostaje włączony w kolejność pracy kotłów. Kocioł grzewczy zostaje włączony w kolejność pracy kotłów. 7

48 Prace montażowe Podłączanie palnika Przewody palnika są objęte zakresem stawy kotła grzewczego. Maks. pobór prądu 6 () A. Montaż A T T S B B 5 BU Oznaczenia zacisków Faza poprzez zewnętrzne urządzenie zabezpieczające (o ile jest stępne) palnika PE Przewód ochronny (uziemiający) palnika Przewód zerowy palnika T, T Łańcuch regulacyjny przy zapotrzebowaniu z zewnątrz S Przyłącze usterki palnika B Przyłącze licznika godzin pracy C Oznakowanie kolorami wg normy DI IEC B brązowy BU niebieski B BU B ST T 5 Rys. B A Do regulatora B Do palnika C Przewód magistrali KM Przyłącze elektryczne Wytyczne Przepisy Przyłącza elektryczne i zabezpieczenia (np. układ FI) należy wykonać zgodnie z normą IEC 606, warunkami przyłączenia lokalnego zakładu energetycznego oraz przepisami VDE! Zasilanie regulatora musi być zabezpieczone zgodnie z przepisami. W przypadku gazowych i olejowych instalacji paleniskowych o mocy powyżej 00 kw inwestor zobowiązany jest zgodnie z rozporządzeniem o instalacjach paleniskowych FeuVO zamontowania wyłącznika awaryjnego poza pomieszczeniem technicznym. ależy przestrzegać krajowego rozporządzenia o instalacjach paleniskowych. W przypadku instalacji paleniskowych zgodnych z E zamontowany przez inwestora wyłącznik awaryjny musi spełniać wymogi normy E Wyłącznik awaryjny powinien być zamontowany poza pomieszczeniem technicznym i odłączać jednocześnie wszystkie nieuziemione przewody z minimalną rozwartością styku mm. Dodatkowo zaleca się instalację uniwersalnego wyłącznika różnicowoprąwego (klas FI - B ) prądów stałych, które mogą powstać na skutek działania efektywnych energetycznie środków roboczych. Zalecany zasilający przewód elektryczny -żyłowy przewód, wyboru: H05VV-FG,5 mm H05R-FG,5 mm 8

49 Prace montażowe Przyłącze elektryczne (ciąg dalszy) Przyłącze elektryczne sieciowej jednostki filtrującej Sieciowa jednostka filtrująca (zakres stawy palnika), patrz instrukcja serwisu kotła grzewczego PE BU GYE B 0. Sprawdzić, czy przewód sieciowej jednostki filtrującej został zabezpieczony zgodnie z przepisami.. Przyłączyć zasilający przewód elektryczny w skrzynce przyłączeniowej i wtyku fö (w zakresie obowiązków inwestora). iebezpieczeństwo ieprawidłowe przyporządkowanie żył może spowować poważne obrażenia i prowadzić uszkodzenia urządzenia. ie zamieniać miejscami żył i : brązowy niebieski PE zielony/żółty. Włożyć wtyk fö sieciowej jednostki filtrującej. Oznakowanie kolorami wg normy DI IEC B brązowy BK czarny GY szary GYE zielony/żółty Montaż Rys. A apięcie zasilania 0 V~ B Bezpiecznik T6, A C Wyłącznik główny, -biegunowy (w zakresie obowiązków inwestora) D Skrzynka przyłączeniowa (w zakresie obowiązków inwestora) 9

50 Prace montażowe Przyłącze elektryczne (ciąg dalszy) Przyłącze elektryczne regulatora Montaż A PE B GY GYE BK f-\ybh Włożyć wtyk fö i wtyk abh przewodu przyłączeniowego sieciowej jednostki filtrującej odpowiedniego gniazda regulatora. Oznakowanie kolorami wg normy DI IEC B brązowy BK czarny GY szary GYE zielony/żółty B abh 56 0 fö Rys.5 C A Do sieciowej jednostki filtrującej B Przewód przyłączeniowy sieciowej jednostki filtrującej C Do regulatora 50

51 Montaż przedniej części regulatora Prace montażowe.. Montaż A Rys.6 A Blokada przewodów 5

52 Prace montażowe Otwieranie regulatora Montaż... Rys.7 5

53 Dopasowanie adresów kowych wersji instalacji Uruchomienie Sprawdzić i w razie potrzeby ustawić wszystkie adresy w kowaniu. W kowaniu sprawdzić i odpowiednio ustawić następujące adresy kowe: Grupa Działanie 0 Kocioł Instalacja jedno-/wielokotłowa 79 Ogólnie Menedżer usterek 98 Ogólnie umer instalacji Viessmann 9C Ogólnie Monitorowanie odbiorników O Kontrola urządzeń i czujników Przeprowadzanie testu przekaźników Serwis. acisnąć OK i przytrzymać równocześnie przez ok. s. a wyświetlaczu miga.. Wybrać za pomocą przycisków i potwierdzić, naciskając OK.. Wybrać żądane urządzenie za pomocą / (patrz tabela poniżej). a wyświetlaczu pojawia się liczba oznaczająca włączone urządzenie i O. Zależnie od wyposażenia instalacji mogą zostać wysterowane następujące urządzenia (wyjścia przekaźników): Komunikat na wyświetlaczu Objaśnienie 0 Wszystkie urządzenia są wyłączone. Regulator modulacyjny przechodzi pozycji otw. Regulator modulacyjny neutralny Regulator modulacyjny przechodzi pozycji zamk. 5 Urządzenie na wyjściu sö wł. 6 Urządzenie na wyjściu s wł. 7 Urządzenie na wyjściu gs otw. 8 Urządzenie na wyjściu gs neutralne. 9 Urządzenie na wyjściu gs zamk. 0 Pompa obiegowa podgrzewacza na wyjściu sa wł. Urządzenie zbiorczego melwania usterek na wyjściu gö wł. 5 Pompa obiegu solarnego na wyjściu sf w module regulatora systemów solarnych SM wł. 6 Pompa obiegu solarnego na wyjściu sf w module regulatora systemów solarnych SM przełączona na min. prędkość obrotową. 7 Pompa obiegu solarnego na wyjściu sf w module regulatora systemów solarnych SM przełączona na maks. prędkość obrotową. 8 Urządzenie na wyjściu ss w module regulatora systemów solarnych SM wł. 9 Styk P - S wtyku abj zestawu uzupełniającego EA zwarty. Wskazówka W przypadku eksploatacji palnika włączane są podłączone pompy. 5

54 Uruchomienie Kontrola urządzeń i czujników (ciąg dalszy) Kontrola czujników Wartości rzeczywiste temperatury można odczytać w menu i. Instrukcja obsługi Integrowanie regulatora w magistrali O Serwis Moduł komunikacyjny O (wyposażenie datkowe) musi być przyłączony. Instrukcja montażu modułu komunikacyjnego O Wskazówka Transmisja danych za pomocą O może trwać kilka minut. Instalacja wielokotłowa z regulatorem Vitotronic 00 i Vitocom umery odbiorników O i pozostałe funkcje ustawić poprzez kowanie. Wskazówka W systemie O nie wolno dwa razy nadawać tego samego numeru. Jako menedżer usterek może zostać zakowany tylko jeden regulator Vitotronic. Przeprowadzanie kontroli odbiorników O Za pomocą kontroli odbiorników sprawdzana jest komunikacja odbiorników O podłączonych managera usterek. Wymagania: Regulator musi być zakowany jako menedżer usterek (kowanie 79: w grupie Ogólnie ). We wszystkich regulatorach musi być zakowany numer odbiornika O. ista odbiorników O w menedżerze usterek musi być aktualna.. acisnąć OK i przytrzymać równocześnie przez ok. s.. Przyciskami / wybrać odbiornik.. aciskając OK, rozpocząć kontrolę. Adres odbiornika miga. Kontrola zakończona powodzeniem: adres odbiornika wyświetlany jest statycznie. Przetestowane i sprawne odbiorniki oznaczone są na liście znakiem :. Kontrola zakończona niepowodzeniem: datkowo pojawia się. 5. Zamykanie kontroli odbiorników: acisnąć.. Przyciskiem wybrać 7. a wyświetlaczu pojawi się lista znanych odbiorników O. Przykład: Wprowadzanie serwisowego kodu PI dla odbiornika Wymagany tylko wtedy, gdy regulator podłączony jest obiornika O z urządzeniami innych producentów. W celu zidentyfikowania zamontowanego modułu komunikacyjnego O regulator wysyła wiamość wszystkich odbiorników O. Za pomocą serwisowego kodu PI identyfikowany jest odbiornik O.. acisnąć OK i przytrzymać równocześnie przez ok. s.. Przyciskiem wybrać 6. a wyświetlaczu pojawia się Pin.. Aktywować PI przyciskiem OK. 5

55 Uruchomienie Wprowadzanie serwisowego kodu PI dla (ciąg dalszy). Zamykanie funkcji wprowadzania danych: acisnąć. Wprowadzanie kodu PI Vitocom 00, typ GSM Kod PI podłączonego modułu Vitocom 00 można wprowadzić na regulatorze. Instrukcja montażu Vitocom 00. acisnąć OK i przytrzymać równocześnie przez ok. s. a wyświetlaczu miga. Serwis. Przyciskiem wybrać 8. a wyświetlaczu pojawią się cyfry 00 00, odpowiadające kowi PI, oraz liczba pozostałych prób wprowadzenia kodu.. Za pomocą / wybrać pozycję wprowadzanej cyfry.. Za pomocą / wprowadzić odpowiednią cyfrę kodu PI. 5. Potwierdzić PI przyciskiem OK. Wprowadzony kod PI jest weryfikowany (cyfry migają). Jeśli podany kod PI jest prawidłowy, pojawi się napis FrEE i nastąpi automatyczne wyjście z trybu wprowadzania kodu. 6. Zamykanie funkcji wprowadzania danych: acisnąć. 55

56 Odczyty serwisowe Wywoływanie poziomu serwisowego. acisnąć OK i przytrzymać równocześnie przez ok. s. a wyświetlaczu miga.. Wybrać żądaną funkcję. Patrz następne strony. Opuszczenie poziomu serwisowego Serwis. Przyciskiem wybrać 9.. Potwierdzić, naciskając OK. Miga OFF. Odczyt danych roboczych. Potwierdzić, naciskając OK. Wskazówka Poziom serwisowy zostaje opuszczony automatycznie po 0 min. Dane robocze można odczytać w menu i. Instrukcja obsługi Skrócony odczyt. acisnąć OK i przytrzymać równocześnie przez ok. s. a wyświetlaczu miga.. Potwierdzić, naciskając OK.. Za pomocą / wybrać żądany odczyt. p. b dla wtyku kodującego kotła (patrz poniższa tabela):. Potwierdzić wybrany odczyt, naciskając OK. Znaczenie poszczególnych odczytów: Krótkie sprawdz. Komunikat na wyświetlaczu 0 Schemat instalacji Stan oprogramowania Regulacja Wartość wymagana temperatury wody w kotle Wspólna temperatura zapotrzebowania 5 Wartość wym. temp. wody w podgrz. 6 iczba odbiorników magistrali KM iczba odbiorników O 7 Konfiguracja SVT 0:Auto :Tool Stan oprogramowania koprocesora komunikacyjnego 8 Adres podsieci/nr instalacji Adres węzła 9 Typ palnika Typ urządzenia b Wtyk kodujący kotła Stan oprogramowania Moduł obsługowy Stan oprogramowania modułu O 56

57 Odczyty serwisowe Skrócony odczyt (ciąg dalszy) Krótkie sprawdz. Komunikat na wyświetlaczu E E F F F 5 F 6 F 7 F 8 Palnik: 0: wył. : Obciążenie podstawowe : Obciążenie pełne Stan oprogramowania modułu regulatora systemów solarnych, typ SM Przepustnica: 0: wył. : Podgrzew wstępny : Regulacja zamk. : Regulacja : Regulacja otw. 5: Otw. 6: Dobieg Zestaw uzupełniający EA Konfiguracja wyjścia 57 (wartość odpowiada ustawieniu w adresie kowym 5C w grupie Ogólnie ) Stan oprogramowania Stan łączeniowy wyjścia 57 0: wył. : wł. Redukcja mocy w % 0: wył. Stan łączeniowy wejścia DE 0: Otwarte : Zamknięte Moduł regulatora systemów solarnych SM Okres stagnacji instalacji solarnej w h Cyrkulacja nocna instalacji solarnej (liczba) Stan oprogramowania Adapter wtykowy zewnętrznych urządzeń zabezpieczających Stan łączeniowy wejścia DE 0: Otwarte : Zamknięte Przyłącze zewnętrzne 0 0 V Wskazanie w % Monitorowanie temperatury różnicowej instalacji solarnej Ograniczenie grzewu 0: ieaktywne : Aktywny Stan łączeniowy wejścia DE 0: Otwarte : Zamknięte Stan łączeniowy wyjścia ss 0: wył. : wł. Serwis Odczyt i resetowanie wskaźnika serwisowego Po osiągnięciu wartości granicznych ustawionych w adresie kowym, lub F w grupie Kocioł miga czerwony sygnalizator usterki. a wyświetlaczu modułu obsługowego (w zależności od ustawienia) pojawia się: Ustawiona liczba godzin pracy i. Zadany przedział czasowy z symbolem zegara. i 57
