1 Instrukcja obsługi dla użytkownika instalacji Cyfrowy zegar sterujący do Vitodens 100-W, typ WB1B CYFROWY ZEGAR STERUJĄCY Proszę zachować! 1

2 Wskazówki bezpieczeństwa Dla własnego bezpieczeństwa Prosimy o dokładne przestrzeganie wskazówek bezpieczeństwa w celu wykluczenia ryzyka utraty zdrowia oraz powstania szkód materialnych. Objaśnienia do wskazówek bezpieczeństwa Niebezpieczeństwo Ten znak ostrzega przed niebezpieczeństwem zranienia.! Uwaga Ten znak ostrzega przed stratami materialnymi i zanieczyszczeniem środowiska. Tekst oznaczony słowem zawiera dodatkowe informacje. Przeznaczenie Niniejsza instrukcja obsługi skierowana jest do użytkowników instalacji grzewczej. Urządzenie nie może być obsługiwane przez osoby (także dzieci) z ograniczonymi zdolnościami motorycznymi, czuciowymi i umysłowymi, nieposiadające dostatecznego doświadczenia lub wiedzy. Wyjątek stanowi obsługa pod nadzorem osób mogących zapewnić bezpieczeństwo i mogących posłużyć się instrukcją. Niebezpieczeństwo Niefachowo przeprowadzone prace przy instalacji grzewczej mogą doprowadzić do wypadków zagrażających życiu. Prace przy instalacji gazowej może wykonywać wyłącznie instalator posiadający odpowiednie uprawnienia. Prace na podzespołach elektrycznych mogą być wykonywane tylko przez wykwalifikowany personel. Jeśli jest wyczuwalny zapach gazu Ulatniający się gaz może powodować wybuch, co może być przyczyną poważnych uszkodzeń ciała. Nie palić. Nie używać otwartego płomienia i urządzeń powodujących iskrzenie. Nie włączać / wyłączać urządzeń elektrycznych. Zamknąć gazowy zawór odcinający. Otworzyć okna i drzwi. Ewakuować wszystkie osoby z zagrożonej strefy. Z miejsca poza budynkiem poinformować dostawcę gazu, prądu, ciepła. Z bezpiecznego miejsca (poza budynkiem) wyłączyć zasilanie elektryczne.! Uwaga Zapewnić nadzór nad dziećmi. Należy się upewnić, czy dzieci nie bawią się urządzeniem. 2

3 Wskazówki bezpieczeństwa Dla własnego bezpieczeństwa (cd) Jeśli jest wyczuwalny zapach spalin Niebezpieczeństwo Spaliny mogą spowodować zagrażające życiu zatrucie. Wyłączyć instalację grzewczą. Przewietrzyć pomieszczenie kotłowni. Zamknąć drzwi prowadzące do pomieszczeń mieszkalnych. Zachowanie w razie pożaru Niebezpieczeństwo Podczas pożaru istnieje niebezpieczeństwo poparzenia i eksplozji. Wyłączyć instalację grzewczą. Zamknąć zawory odcinające dopływ paliwa. Używać tylko atestowanych gaśnic klasy pożarowej ABC. Wymogi dotyczące kotłowni! Uwaga Nieodpowiednie warunki otoczenia mogą spowodować uszkodzenie instalacji grzewczej i zagrozić bezpieczeństwu eksploatacji. Zapewnić temperaturę otoczenia między 0ºC a 35ºC. Powietrze w kotłowni nie może być zanieczyszczone przez chlorowco alkany (zawarte np. w aerozolach, farbach, rozpuszczalnikach i środkach czyszczących); unikać silnego zapylenia (np. wskutek prac szlifierskich). Unikać długotrwałej wysokiej wilgotności powietrza (np. wskutek częstego suszenia prania). Nie zamykać istniejących otworów nawiewnych. Elementy dodatkowe, części zamienne i szybkozużywalne! Uwaga Elementy, które nie zostały sprawdzone w połączeniu z instalacją grzewczą, mogą spowodować jej uszkodzenie lub zakłócić prawidłowe funkcjonowanie. Montażu lub wymiany może dokonywać tylko firma specjalistyczna. 3

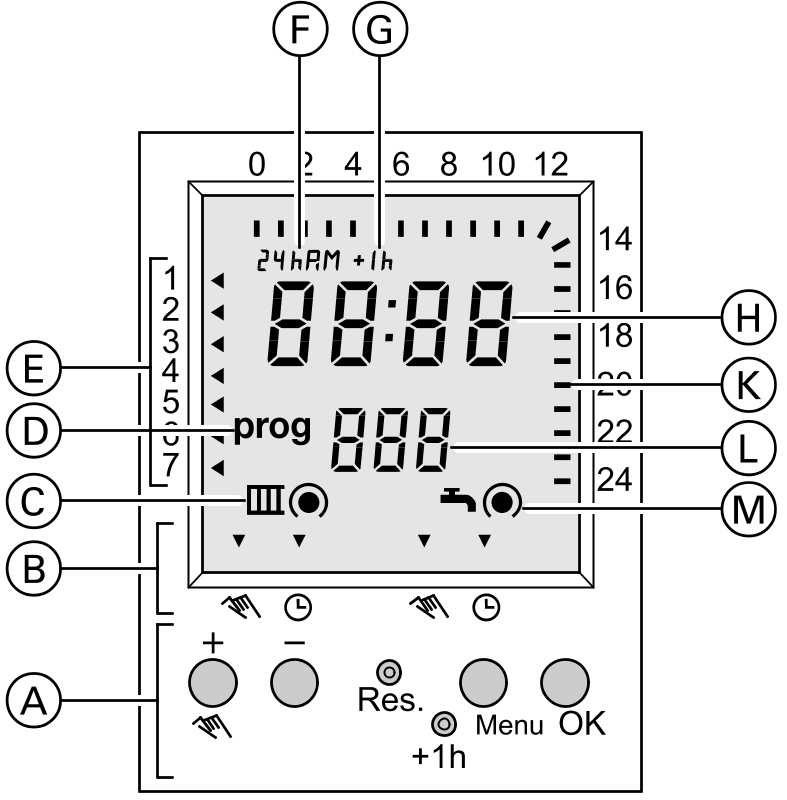

4 Obsługa Przegląd elementów obsługowych i wskaźnikowych. Na module obsługowym cyfrowego zegara sterującego można ustawić różne czasy włączania i wyłączania dla c.w.u. i centralnego ogrzewania. Centralne ogrzewanie jest sterowane przez kanał 1 (CH1) zegara sterującego, a podgrzewanie c.w.u. przez kanał 2 (CH2). Wyświetlacz pokazuje aktualny czas i dzień tygodnia, stan pracy obu kanałów (WŁ/WYŁ) i ustawienia czasów łączeniowych. F Wskaźnik formatu czasu G Wskaźnik czasu letniego H Godzina K Wyświetlanie dziennych czasów łączeniowych. Pokazuje na zmianę tryb ogrzewania (CH1) i cwu (CH2). L Wskaźnik czasu włączenia kanałów (Liczba punktów łączeniowych dla pracy programowej). M Wskaźnik c.w.u. Włączone Wyłączone A B Panel obsługowy Tryb ręczny Tryb automatyczny Przyciski + Przycisk do wprowadzania zmian dla ogrzewania w trybie ręcznym lub automatycznym. Przycisk do wprowadzania zmian dla C Wskaźnik centralnego ogrzewania - cwu w trybie ręcznym lub automatycznym. Menu Wprowadzanie / wyświetlanie czasów łączeniowych (indywidualne programy czasowe) Włączone Potwierdzenie Wyłączone D Wskaźnik pracy programowej Res. Zmiana nastaw fabrycznych programów czasowych (pierwsze uruchomienie) E Dzień (dla pracy programowej określenie punktu przełączania) +1h Zmiana czasu letni / zimowy 4

5 Ustawienia Uruchomienie (ustawienie czasu i programów roboczych) Właściwy dzień tygodnia, godzinę i żądany program pracy ustawia się podczas pierwszego uruchomienia. Fabrycznie ustawiono 3 programy czasowe. Użytkownik może je potwierdzić lub później zmienić zgodnie ze swoimi wymaganiami. Można również utworzyć własny program. Należy wybrać program, który najlepiej spełnia oczekiwania. W każdym momencie można zmienić ustawienia za pomocą menu. Każdy program czasy pracy może zawierać do 10 włączeń i 10 wyłączeń. Czasy łączeniowe obowiązują dla pojedynczego dnia, każdego dnia lub dla grupy dni (dni robocze, weekendy): Pojedynczy dzień Poniedziałek piątek Poniedziałek sobota Sobota i niedziela Przegląd programów ustawionych fabrycznie Czasy łączeniowe mają zastosowanie do każdego dnia tygodnia. Praca na ogrzewanie i podgrzew cwu odbywa się w określonych okresach. P01 Codziennie od godz. 06:00 do 22:00 P02 Codziennie od godz. 07:00 do 12:00 i od 14:00 do 20:00 P03 Codziennie od godz. 07:00 do 12:00, od 14:00 do 18:00 i od 20:00 do 22:00 Potwierdzanie wybranego programu Nacisnąć następujące przyciski: 1. Res. Miga format daty 24h 4. +/- Ustawić aktualną godzinę 2. +/- 3. OK Wybrać format daty 24h lub AM/PM Miga 00 (godzina) W tym miejscu wprowadza się czas zimowy. Można go później zmienić na czas letni przez naciśnięcie +1h w menu głównym. 5. OK Miga 00 (minuty) 5

6 Ustawienia Uruchomienie (ustawienie czasu i programów roboczych, cd) 6. +/- Ustawić aktualne minuty 10. +/- Naciskając wybrać program 01, 02 lub OK Pojawia się ustawienie aktualnego dnia 11. OK Potwierdzenie 8. +/- Ustawić aktualny dzień (1 = poniedziałek, 7 = niedziela) 9. OK Pojawia się P01 (program 1.). Miga Menu Zakończenie ustawień Dostosowanie programów fabrycznych Nacisnąć następujące przyciski 10. +/- Naciskając wybrać program 01, 02 lub Res. Miga 24h format czasu 11. OK Pojawia się napis prog. Miga 01 (pierwszy czas włączenia programu wybranego w kroku 10.). 2. +/- Wybrać format czasu 24h lub AM/PM 3. OK Miga 00 (godzina) 4. +/- Ustawić aktualną godzinę W tym miejscu wprowadza się czas zimowy. Można go później zmienić na czas letni przez naciśnięcie +1h w menu głównym. 5. OK Miga 00 (minuty) Przykład: ogrzewanie włącza się codziennie o godz. 06: /- Ustawić aktualne minuty Numer programu nie jest dłużej wyświetlany. 7. OK Pojawia się ustawienie aktualnego dnia 8. +/- Ustawić aktualny dzień (1 = poniedziałek, 7 = niedziela) 9. OK Pojawia się P01 (program 1.). Miga 01 6

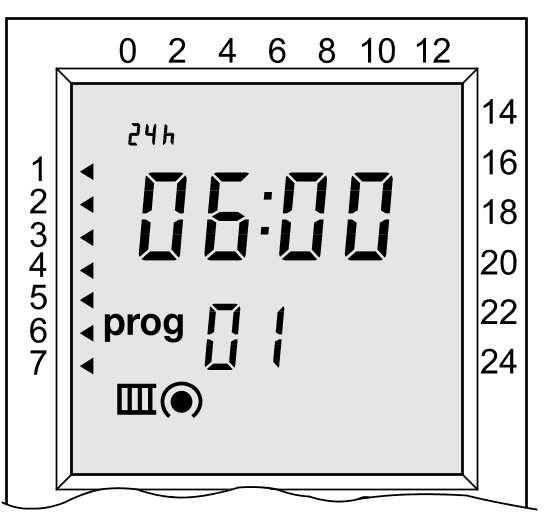

7 Ustawienia Uruchomienie (ustawienie czasu i programów roboczych, cd) 12. +/- Ustawić indywidualny czas włączenia 19. OK Miga kanał sterowania ( CH1 dla ogrzewania,; CH2 dla c.w.u.) Czas wyłączenia (liczba parzysta i pusty symbol okręgu) następuje zawsze po czasie włączenia (liczba nieparzysta i wypełniony symbol okręgu). Podczas nastawiania programów należy pamiętać, że czasy 20. +/- 21. OK 22. +/- Zmiana kanał sterowania Wyświetla się zmieniony czas wyłączenia (symbol okręgu jest pusty). Miga czas (godzina) wyłączenia. Zmienić godzinę łączeniowe ogrzewania (CH1) następują po czasach łączeniowych c.w.u. ( CH2). 13. OK Miga czas (godzina) włączenia 23. OK Migają minuty 14. +/- Zmienić godzinę 24. +/- Zmienić minuty czasu wyłączenia Aby usunąć ustawiony czas włączenia i odpowiadający mu czas wyłączenia wybrać -- i postępować dalej od kroku OK Pojawiają się ustawienia dni tygodnia 15. OK Migają minuty 26. +/- Potwierdzić ustawienia czasu włączenia (przełączając OFF na tym samym dniu) lub odroczyć o dzień (przełączając OFF na dniu następnym) 16. +/- Zmienić minuty czasu włączenia 27. OK Miga następny czas łączeniowy. Aby zmienić dalsze punkty łączeniowe postępować od kroku OK Pojawiają się ustawienia dni tygodnia 28. Menu Zakończenie ustawień 18. +/- Wybrać dzień lub grupę dni (1 = poniedziałek, 7 = niedziela) 7

8 Ustawienia Uruchomienie (ustawienie czasu i programów roboczych, cd) Wprowadzanie programu indywidualnego Postępowanie jest takie samo, jak dla Dostosowania programów fabrycznych. W kroku 10 wybrać program -- i wprowadzić żądany czas przełączeniowy. Zmiana czasu z zimowego na letni Nacisnąć +1h. Na wyświetlaczu pokazuje się +1h. Czas został zmieniony na letni. Ustawienia czasu i dnia Czas i dzień zwykle są ustawiane podczas pierwszego uruchomienia. Można poprawić ustawienia zgodnie z poniższą procedurą: Nacisnąć niżej wymienione przyciski 6. +/- Ustawić aktualne minuty 1. Menu Miga format daty 24h 7. OK Pojawiają się ustawienia dnia 2. +/- Wybrać format daty 24h lub AM/PM 8. +/- Wybrać aktualny dzień (1 = poniedziałek, 7 = niedziela) 3. OK Miga godzina 9. OK Potwierdzenie 4. +/- Ustawić aktualną godzinę 10. Menu Zakończenie ustawień 5. OK Migają minuty Zmiana, dodawanie i usuwanie czasów łączeniowych W celu dopasowania do indywidualnych wymagań można zmieniać ustawienia programów. Można dodawać, zmieniać lub usuwać czasy łączeniowe. 8

9 Ustawienia Zmiana, dodawanie i usuwanie czasów łączeniowych (cd) Nacisnąć niżej wymienione przyciski 8. +/- Zmienić godzinę 1. Menu Miga format daty 24h 2. OK Miga 00 (godzina) 3. OK Miga 00 (minuty) 4. OK Pojawiają się ustawienia aktualnego dnia 9. OK Migają minuty 5. OK Pojawia się prog. Miga 01 pierwszy czas łączeniowy. Aby usunąć czas włączenia i odpowiadający mu czas wyłączenia należy wybrać -- i postępować dalej od kroku /- Zmienić minuty czasu włączenia 11. OK Pojawiają się ustawienia aktualnego dnia 12. +/- Wybrać dzień lub grupę dni (1 = poniedziałek, 7 = niedziela) 13. OK Miga kanał sterowania ( CH1 dla ogrzewania,; CH2 dla c.w.u.) 14. +/- Zmiana kanału sterowania Przykład: Ogrzewanie włącza się codziennie o godz. 06: /- Wybrać czas włączenia Czas wyłączenia (liczba parzysta i pusty symbol okręgu) następuje zawsze po czasie włączenia (liczba nieparzysta i wypełniony symbol okręgu). Aby dodać nowy czas łączeniowy wybrać największą liczbę (wyświetla się --:--) 15. OK Wyświetla się zmieniony czas wyłączenia (symbol okręgu jest pusty). Miga czas (godzina) wyłączenia /- Zmiana godziny 17. OK Migają minuty 18. +/- Zmiana minut czasu wyłączenia 7. OK Miga czas (godzina) włączenia 19. OK Pojawiają się ustawienia dni tygodnia 9

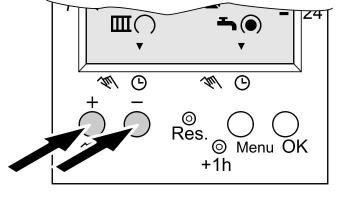

10 Ustawienia Zmiana, dodawanie i usuwanie czasów łączeniowych (cd) 20. +/- Potwierdzić ustawienia czasu włączenia (przełączając OFF na tym samym dniu) lub odroczyć o dzień (przełączając OFF na dniu następnym). 21. OK Miga następny czas łączeniowy. Aby zmienić dalsze punkty łączeniowe postępować od kroku Menu Zakończenie ustawień Ręczne włączenie / wyłączenie Podczas pracy programowej jest możliwość szybkiej zmiany. Ogrzewanie - wyłączone, cwu - włączona Ogrzewanie - włączone, cwu - wyłączona Ogrzewanie może być zmieniane za pomocą +. Cwu może być zmieniana za pomocą -. Powrót do trybu automatycznego następuje po naciśnięciu wyłącznika lub przy kolejnym punkcie łączeniowym. 10

11 11
