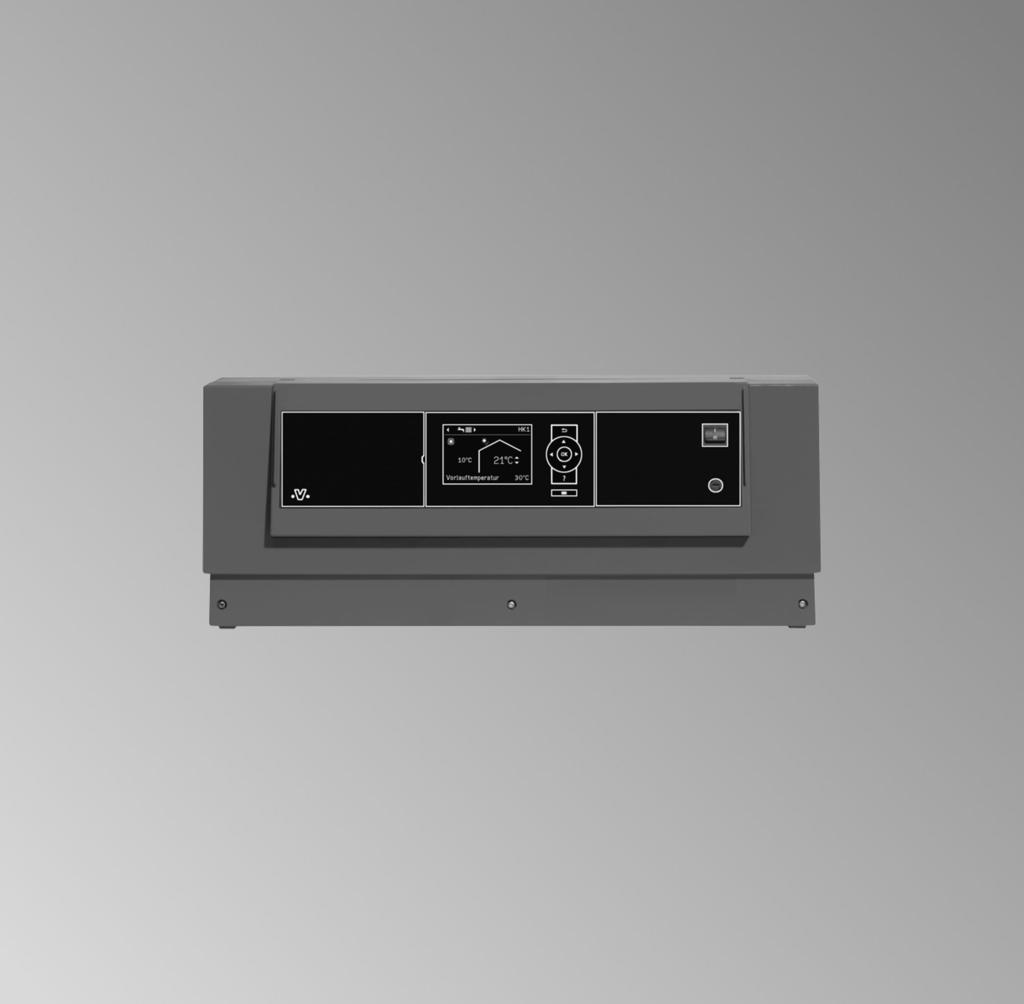

1 Instrukcja montażu i serwisu dla wykwalifikowanego personelu VIESMA Vitotronic 00-H Typ HKB i HK3B Sterowane pogowo, cyfrowe regulatory obiegów grzewczych Wskazówki tyczące ważności, patrz ostatnia strona VITOTROIC 00-H 8/0 Proszę zachować!

2 Wskazówki bezpieczeństwa Wskazówki bezpieczeństwa Prosimy o kładne przestrzeganie wskazówek bezpieczeństwa w celu wykluczenia ryzyka utraty zdrowia oraz powstania szkód materialnych. Objaśnienia wskazówek bezpieczeństwa iebezpieczeństwo Ten znak ostrzega przed niebezpieczeństwem zranienia.! Uwaga Ten znak ostrzega przed stratami materialnymi i zanieczyszczeniem śrowiska. Wskazówka Tekst oznaczony słowem Wskazówka zawiera datkowe informacje. Przeznaczenie iniejsza instrukcja skierowana jest wyłącznie wykwalifikowanego personelu. Prace przy instalacji gazowej może wykonywać wyłącznie instalator posiadający odpowiednie uprawnienia zakładu gazowniczego. Prace na podzespołach elektrycznych mogą być wykonywane tylko przez wykwalifikowany personel. Pierwsze uruchomienie powinien przeprowadzić sprzedawca urządzenia lub wyznaczona przez niego osoba posiadająca odpowiednie uprawnienia. Przepisy Podczas prac należy przestrzegać przepisów bezpieczeństwa i higieny pracy, ustawowych przepisów o ochronie śrowiska, przepisów zrzeszeń zawowo-ubezpieczeniowych, stosownych przepisów bezpieczeństwa DI, E, DVGW, TRGI, TRF i VDE Jeżeli występuje zapach gazu iebezpieczeństwo Ulatniający się gaz może spowować eksplozję, a w jej następstwie ciężkie obrażenia. ie palić! ie puszczać powstania otwartego ognia i tworzenia się iskier. Pod żadnym pozorem nie włączać ani nie wyłączać oświetlenia i urządzeń elektrycznych. Zamknąć zawór odcinający gaz. Otworzyć okna i drzwi. Ewakuować osoby z obszaru zagrożenia. Po opuszczeniu budynku zawiamić zakład gazowniczy i energetyczny. Zasilanie prąwe budynku przerwać z bezpiecznego miejsca (z miejsca poza budynkiem). Jeżeli występuje zapach spalin iebezpieczeństwo Wdychanie spalin może powować zatrucia zagrażające życiu i zdrowiu. Wyłączyć instalację grzewczą z eksploatacji. Przewietrzyć pomieszczenie kotłowni. Zamknąć drzwi prowadzące pomieszczeń mieszkalnych. Prace przy instalacji Jeśli instalacja zasilana jest gazem, zamknąć zawór odcinający gaz i zabezpieczyć przed przypadkowym otwarciem. Odłączyć instalację od napięcia elektrycznego (np. za pomocą oddzielnego bezpiecznika lub wyłącznika głównego) i sprawdzić jego brak w obwodach. Zabezpieczyć instalację przed przypadkowym włączeniem. Uwaga! Wyławania elektrostatyczne mogą prowadzić uszkodzenia podzespołów elektronicznych. Przed rozpoczęciem prac należy zetknąć uziemione obiekty, np. rury grzewcze i przewodzące wodę, w celu odprowadzenia naławania statycznego. Prace naprawcze! Uwaga aprawianie podzespołów spełniających funkcje zabezpieczające zagraża bezpieczeństwu eksploatacji instalacji. Uszkodzone części muszą być wymienione na oryginalne części firmy Viessmann. Elementy datkowe, części zamienne i szybkozużywalne Uwaga! Części zamienne i szybkozużywalne, które nie zostały sprawdzone wraz z instalacją, mogą zakłócić jej prawidłowe funkcjonowanie. Montaż nie puszczonych elementów oraz nieuzgodnione zmiany konstrukcyjne mogą obniżyć bezpieczeństwo pracy instalacji i spowować ograniczenie praw gwarancyjnych. Stosować wyłącznie oryginalne części zamienne firmy Viessmann lub części przez tę firmę puszczone.

3 Spis treści Spis treści. Informacje ogólne Oznaczenia w przykładach instalacji... 5 Przykład instalacji, ID: Przykład instalacji, ID: Instalacja z obiegiem grzewczym ogrzewania podłogowego z wymiennikiem ciepła... 8 Rozszerzenie instalacji... Podgrzew wody użytkowej z systemem zasilania podgrzewacza, ID: Prace montażowe Przegląd przyłączy elektrycznych... 5 Montaż wspornika i tylnej części regulatora... 6 Wprowadzanie i odciążanie przewodów... 7 Przyłączanie czujników... 7 Przyłączanie pomp... 8 Dostępne przyłącza pomp... 8 Pompy 30 V~... 8 Pompy 400 V~... 9 Pompy w obiegu grzewczym instalacji ogrzewania podłogowego... 0 Przyłączanie nastawników... 0 Dostępne przyłącza... 0 Przyłączanie urządzenia zbiorczego melwania usterek... Zewn. Mieszacz zamk. / Mieszacz otw.... Kowania... Przełączenie programu roboczego z zewnątrz... Przyłącze... Kowania... Przyłącze elektryczne... 3 Wytyczne... 3 Montaż przedniej części regulatora... 4 Otwieranie regulatora Uruchomienie Zmiana języka... 6 Ustawianie daty i godziny... 6 Dopasowanie adresów kowych wersji instalacji... 6 Kontrola urządzeń i czujników... 6 Przeprowadzanie testu przekaźników... 6 Kontrola czujników... 7 Ustawianie krzywej grzewczej... 7 Ustawianie wartości wymaganej temperatury pomieszczenia... 8 Zmiana nachylenia i poziomu... 9 Włączanie regulatora systemu LO Odczyty serwisowe Wywoływanie menu serwisowego... 3 Opuszczanie menu serwisowego... 3 Odczyt danych roboczych... 3 Wywoływanie danych roboczych... 3 Reset danych roboczych... 3 Skrócony odczyt Usuwanie usterek Sygnalizator usterki Kody usterek Opis działania Regulacja obiegu grzewczego... 4 Krótki opis... 4 Funkcje... 4 Proces regulacji Regulacja temperatury wody w podgrzewaczu Krótki opis Funkcje Proces regulacji

4 Spis treści Spis treści (ciąg dalszy) 7. Kowanie Wywoływanie kowania Grupa Ogólnie Kowanie Grupa Ciepła woda... 5 Kowanie... 5 Grupa Obieg solarny... 5 Grupa Obieg grzewczy, Obieg grzewczy, Obieg grzewczy Kowanie Kowanie Wywoływanie kowania Grupa Ogólnie Kowanie Grupa Ciepła woda... 6 Kowanie... 6 Grupa Obieg solarny Kowanie Grupa Obieg grzewczy, Obieg grzewczy, Obieg grzewczy Kowanie Schematy Schemat przyłączy i okablowania Przegląd Płytka instalacyjna 30 V Płytka instalacyjna niskiego napięcia Płytka instalacyjna zestawu uzupełniającego i 3 obiegu grzewczego z mieszaczem Podzespoły Czujniki Czujnik temperatury wody w podgrzewaczu, na zasilaniu, na powrocie i czujnik temperatury pomieszczenia Czujnik temperatury zewnętrznej Odbiornik sygnałów radiowych, nr katalog Przyłącze Kontrola odbioru Dane techniczne Zestaw uzupełniający mieszacza, nr katalog Zmienić kierunek obrotów (jeżeli jest to konieczne)... 8 Ręczne przestawianie mieszacza... 8 Dane techniczne silnika mieszacza... 8 Silnik mieszacza, nr katalog Silnik mieszacza, nr katalog. Z Czujnik temperatury ogranicznika temperatury maksymalnej Zestaw uzupełniający EA, nr katalog Wejścia cyfrowe DE DE Wyjście abj Wykazy części Lista części zamiennych dla typu HKB Zamawianie części Lista części zamiennych dla typu HK3B Zamawianie części Dane techniczne Wykaz haseł

5 Oznaczenia w przykładach instalacji Informacje ogólne qe / /5M ee M /5M rr M qe / M /8 qw / Montaż 0M, M qq /5 qr /5Sol 6/S /5 qq X M 5M 5M M,4 5 M M (5Sol) (6) Rys. W poniższych przykładach instalacji urządzenie Vitotronic 00-H, typ HK3B, stosowane jest jako regulator. Za pomocą Vitotronic 00-H, typ HKB, może być regulowany tylko jeden obieg grzewczy z mieszaczem. 5

6 Informacje ogólne Przykład instalacji, ID: Schemat instalacji hydraulicznej V-- --5M-- --0M-- --5A Magistrala --LO-- --M3-- --M-- --3/-- Montaż --/-- --5M-- --0M-- --5M M3-- CWU /8-- --/3/ /M-- 4 -/M3- --/-- --/0M-- --/0M /0M /5M-- --/5M-- --/5M3-- --/5A ZWU 0 Rys. Wskazówka: iniejszy schemat jest przykładem podstawowej instalacji bez urządzeń odcinających i zabezpieczających. ie zastępuje on fachowego projektu w miejscu montażu. Wymagane urządzenia 6 Poz. azwa Vitotronic 00-H Czujnik temperatury zewnętrznej ATS tp qp qq qw qe Wyłącznik zasilania Pojemnościowy podgrzewacz wody Czujnik temperatury wody w podgrzewaczu STS Pompa obiegowa podgrzewacza UPSB Pompa cyrkulacyjna wody użytkowej ZP wp Obieg grzewczy ww wq we wq we ep ew Pompa obiegu grzewczego M Zestaw uzupełniający obiegu grzewczego z mieszaczem: Czujnik temperatury wody na zasilaniu M jako kontaktowy czujnik temperatury oraz Silnik mieszacza M lub Czujnik temperatury wody na zasilaniu M jako kontaktowy czujnik temperatury lub zanurzeniowy czujnik temperatury oraz Silnik mieszacza kołnierzowego M Obieg grzewczy (tylko przy typie HK3B) Pompa obiegu grzewczego M Zestaw uzupełniający obiegu grzewczego z mieszaczem:

7 Informacje ogólne Przykład instalacji, ID: (ciąg dalszy) Poz. eq ee ee rp rw rq re rq re rr tq tw te tr tt tz tu ti to zp azwa Czujnik temperatury wody na zasilaniu M jako kontaktowy czujnik temperatury oraz Silnik mieszacza M lub Czujnik temperatury wody na zasilaniu M jako kontaktowy czujnik temperatury lub zanurzeniowy czujnik temperatury oraz Silnik mieszacza kołnierzowego M Obieg grzewczy 3 (obieg instalacji ogrzewania podłogowego, tylko przy typie HK3B) Pompa obiegu grzewczego M3 Zestaw uzupełniający obiegu grzewczego z mieszaczem: Czujnik temperatury wody na zasilaniu M3 jako kontaktowy czujnik temperatury oraz Silnik mieszacza M3 lub Czujnik temperatury wody na zasilaniu M3 kontaktowy czujnik temperatury lub zanurzeniowy czujnik temperatury oraz Silnik mieszacza kołnierzowego M3 Czujnik temperatury (ograniczenie maksymalne) Wyposażenie datkowe Urządzenie zbiorczego zgłaszania usterek S Odbiornik sygnałów radiowych Vitotrol 00A lub Vitotrol 300A Vitocom 00, typ GSM Zestaw uzupełniający EA: wyjście sterujące (zestyk przełączny beznapięciowy) Sterowanie pomocniczą pompą zasilającą podstacji Sygnalizowanie trybu pracy zredukowanej obiegu grzewczego 3 wejścia cyfrowe Przełączanie programu roboczego z zewnątrz, możliwość oddzielnego ustawienia dla obiegów grzewczych 3 Wejście zgłoszenia usterki Krótkotrwała eksploatacja pompy cyrkulacyjnej wody użytkowej Przełączanie z zewnątrz Zewn. Mieszacz zamk. Przełączanie programu roboczego z zewnątrz/zewn. mieszacz otw. Moduł komunikacyjny LO komunikacji z następującymi podzespołami: Regulator kotła i obiegu grzewczego Vitotronic 00 i 300 Regulator kaskawy Vitotronic Vitotronic 00-H Vitocom 00 i 300 Vitogate 00, typ EIB Montaż 7

8 Informacje ogólne Przykład instalacji, ID: (ciąg dalszy) Schemat instalacji elektrycznej Montaż 30 V/50 Hz LP A3 56 L L L 9 L 0 M L 5 M L 8 L M ~ M ~ M ~ M ~ 30 V/50 Hz S 5 HKP M 3 UPSB ZP 3 iskie napięcie 30 V/50 Hz LP A M M3 0 M 0 M3 5 M 5 M3 L L 44 M ~ M ~ M ~ M ~ VTS/M 3 VTS/M3 4 HKP 3 HKP3 4 M 33 M3 43 LP A L 56 iskie napięcie 43 7B 7A 5B 5A 3/ STS VTS/M 5 ATS 55 EA 40 40A V DE3 DE DE 45 L L P Ö S V/50 Hz LO LO 60 Rys. 3 Wymagane kowanie W przypadku instalacji z pojemnościowym podgrzewaczem wody adresy kowe od 00: 00:0 ustawiają się automatycznie. Przykład instalacji, ID: Instalacja z obiegiem grzewczym ogrzewania podłogowego z wymiennikiem ciepła Schemat instalacji hydraulicznej Jeżeli obieg grzewczy ogrzewania podłogowego regulowany jest za pomocą czujników temperatury wody na zasilaniu i powrocie (regulacja zoptymalizowana), to obieg ten musi zostać przyporządkowany jako obieg grzewczy M (obieg grzewczy ). 8

9 Informacje ogólne Przykład instalacji, ID: (ciąg dalszy) V-- --5M-- --0M-- --5M-- --0M-- --5A Magistrala --LO-- --7B-- --M3-- --M-- --3/-- --/-- --5M M Montaż CWU 3 --/ /M /M /0M-- 4 -/M3-4 --/0M3-- --/-- --/0M /5M-- --/5M-- --/5M3-- --/5A /7B ZWU 0 Rys. 4 Wskazówka: iniejszy schemat jest przykładem podstawowej instalacji bez urządzeń odcinających i zabezpieczających. ie zastępuje on fachowego projektu w miejscu montażu. Wymagane urządzenia Poz. azwa Vitotronic 00-H Czujnik temperatury zewnętrznej ATS tp qp qq qw qe wp ww wq we wq we wr wt wz wu wi wo Wyłącznik zasilania Pojemnościowy podgrzewacz wody Czujnik temperatury wody w podgrzewaczu STS Pompa obiegowa podgrzewacza UPSB Pompa cyrkulacyjna wody użytkowej ZP Obieg grzewczy (obieg instalacji ogrzewania podłogowego) Pompa obiegu grzewczego M (pompa pierwotna) Zestaw uzupełniający obiegu grzewczego z mieszaczem: Czujnik temperatury wody na zasilaniu M jako kontaktowy czujnik temperatury oraz Silnik mieszacza M lub Czujnik temperatury wody na zasilaniu M jako kontaktowy czujnik temperatury lub zanurzeniowy czujnik temperatury oraz Silnik mieszacza kołnierzowego M Czujnik temperatury (ograniczenie maksymalne) Pompa wtórna (po konaniu rozdzielenia systemowego) Czujnik temperatury wody na powrocie RLS Wymiennik ciepła aczynie zbiorcze Gniaz przyłączeniowe 9

10 Informacje ogólne Przykład instalacji, ID: (ciąg dalszy) Montaż Poz. ep ew eq ee ee rp rw rq re rq re tq tw te tr tt tz tu azwa Obieg grzewczy (tylko przy typie HK3B) Pompa obiegu grzewczego M Zestaw uzupełniający obiegu grzewczego z mieszaczem: Czujnik temperatury wody na zasilaniu M jako kontaktowy czujnik temperatury oraz Silnik mieszacza M lub Czujnik temperatury wody na zasilaniu M jako kontaktowy czujnik temperatury lub zanurzeniowy czujnik temperatury oraz Silnik mieszacza kołnierzowego M Obieg grzewczy 3 (obieg instalacji ogrzewania podłogowego, tylko przy typie HK3B) Pompa obiegu grzewczego M3 Zestaw uzupełniający obiegu grzewczego z mieszaczem: Czujnik temperatury wody na zasilaniu M3 jako kontaktowy czujnik temperatury oraz Silnik mieszacza M3 lub Czujnik temperatury wody na zasilaniu M3 kontaktowy czujnik temperatury lub zanurzeniowy czujnik temperatury oraz Silnik mieszacza kołnierzowego M3 Wyposażenie datkowe Urządzenie zbiorczego zgłaszania usterek S Odbiornik sygnałów radiowych Vitotrol 00A lub Vitotrol 300A Vitocom 00, typ GSM Zestaw uzupełniający EA: wyjście sterujące (zestyk przełączny beznapięciowy) Sterowanie pomocniczą pompą zasilającą podstacji Sygnalizowanie trybu pracy zredukowanej obiegu grzewczego 3 wejścia cyfrowe Przełączanie programu roboczego z zewnątrz, możliwość oddzielnego ustawienia dla obiegów grzewczych 3 Wejście zgłoszenia usterki Krótkotrwała eksploatacja pompy cyrkulacyjnej wody użytkowej ti to zp 0 Przełączanie z zewnątrz Zewn. Mieszacz zamk. Przełączanie programu roboczego z zewnątrz/zewn. mieszacz otw. Moduł komunikacyjny LO komunikacji z następującymi podzespołami: Regulator kotła i obiegu grzewczego Vitotronic 00 i 300 Regulator kaskawy Vitotronic Vitotronic 00-H Vitocom 00 i 300 Vitogate 00, typ EIB

11 Informacje ogólne Przykład instalacji, ID: (ciąg dalszy) Schemat instalacji elektrycznej 30 V/50 Hz LP A3 56 L L L 9 L 0 M L 5 M M ~ M ~ M ~ 30 V/50 Hz HKPP HKPS S 5 5 M 3 iskie napięcie 30 V/50 Hz LP A M M3 0 M 0 M3 5 M 5 M3 L L M ~ M ~ M ~ M ~ VTS/M 3 VTS/M3 4 HKP 3 HKP3 4 M 33 M3 43 Montaż 8 L L M ~ M ~ UPSB ZP 3 40 L 56 LP A 46 3 iskie napięcie 43 7B 7A 5B 5A 3/ RLS/M 6 STS VTS/M 5 ATS 55 EA 40 40A V DE3 DE DE 45 L L P Ö S V/50 Hz LO LO 60 Rys. 5 Wymagane kowanie W przypadku instalacji z pojemnościowym podgrzewaczem wody adresy kowe od 00: 00:0 ustawiają się automatycznie. Zwrócić uwagę na adresy kowe C7 i C9 w grupie Obieg grzewczy.... Rozszerzenie instalacji Podgrzew wody użytkowej z systemem zasilania podgrzewacza, ID: W instalacjach z okresowym wysokim zapotrzebowaniem na ciepłą wodę i dużą pojemnością podgrzewacza z rozdzielonymi okresami poboru.

12 Informacje ogólne Rozszerzenie instalacji (ciąg dalszy) Schemat instalacji hydraulicznej Montaż --/-- --7B-- --5B A V-- --5M Magistrala --0M-- --LO-- --5M-- --0M-- --M3-- --M-- --5M M /M /M3- --/0M /0M /5M-- --/5M CWU 3 --/8-- --/5A /5B-- --/-- 6 -/5M /7B /0M-- ZWU 0 Rys. 6 Wskazówka: iniejszy schemat jest przykładem podstawowej instalacji bez urządzeń odcinających i zabezpieczających. ie zastępuje on fachowego projektu w miejscu montażu. 3 Wymagane urządzenia Poz. azwa Vitotronic 00-H Czujnik temperatury zewnętrznej ATS tp Wyłącznik zasilania 3 Vitotrans (zestaw wymiennika ciepła) 4 Mieszacz 3-drogowy (zakres stawy grupy mieszającej, wyposażenie datkowe dla Vitotrans ) 5 Pompa pierwotna w systemie zasilania podgrzewacza LP 6 Pompa wtórna w systemie zasilania podgrzewacza UPSB 7 Czujnik temperatury (zakres stawy grupy mieszającej, wyposażenie datkowe dla Vitotrans ) qp Pojemnościowy podgrzewacz wody Vitocell 00-L qq qe qr ep ew eq ee Czujnik temperatury wody w podgrzewaczu STS, górny (wyposażenie datkowe regulatora) Pompa cyrkulacyjna wody użytkowej ZP Czujnik temperatury wody w podgrzewaczu STSU, lny (w zakresie stawy grupy mieszającej, wyposażenie datkowe dla Vitotrans ) Obieg grzewczy (tylko przy typie HK3B) Pompa obiegu grzewczego M Zestaw uzupełniający obiegu grzewczego z mieszaczem: Czujnik temperatury wody na zasilaniu M jako kontaktowy czujnik temperatury oraz Silnik mieszacza M lub

13 Informacje ogólne Rozszerzenie instalacji (ciąg dalszy) Poz. ee rp rw rq re rq re tq tw te tr tt tz tu ti to zp azwa Czujnik temperatury wody na zasilaniu M jako kontaktowy czujnik temperatury lub zanurzeniowy czujnik temperatury oraz Silnik mieszacza kołnierzowego M Obieg grzewczy 3 (tylko przy typie HK3B) Pompa obiegu grzewczego M3 Zestaw uzupełniający obiegu grzewczego z mieszaczem: Czujnik temperatury wody na zasilaniu M3 jako kontaktowy czujnik temperatury oraz Silnik mieszacza M3 lub Czujnik temperatury wody na zasilaniu M3 kontaktowy czujnik temperatury lub zanurzeniowy czujnik temperatury oraz Silnik mieszacza kołnierzowego M3 Wyposażenie datkowe Urządzenie zbiorczego zgłaszania usterek S Odbiornik sygnałów radiowych Vitotrol 00A lub Vitotrol 300A Vitocom 00, typ GSM Zestaw uzupełniający EA: wyjście sterujące (zestyk przełączny beznapięciowy) Sterowanie pomocniczą pompą zasilającą podstacji Sygnalizowanie trybu pracy zredukowanej obiegu grzewczego 3 wejścia cyfrowe Przełączanie programu roboczego z zewnątrz, możliwość oddzielnego ustawienia dla obiegów grzewczych 3 Wejście zgłoszenia usterki Krótkotrwała eksploatacja pompy cyrkulacyjnej wody użytkowej Przełączanie z zewnątrz Zewn. Mieszacz zamk. Przełączanie programu roboczego z zewnątrz/zewn. mieszacz otw. Moduł komunikacyjny LO komunikacji z następującymi podzespołami: Regulator kotła i obiegu grzewczego Vitotronic 00 i 300 Regulator kaskawy Vitotronic Vitotronic 00-H Vitocom 00 i 300 Vitogate 00, typ EIB Montaż 3

14 Informacje ogólne Rozszerzenie instalacji (ciąg dalszy) Schemat instalacji elektrycznej Montaż 30 V/50 Hz LP A3 56 L L L 9 L 0 M L 5 M L 8 L M ~ M ~ M ~ M ~ 30 V/50 Hz S 5 LP 5 M 4 UPSB 6 ZP 3 iskie napięcie 30 V/50 Hz LP A M M3 0 M 0 M3 5 M 5 M3 40 L L L 56 M ~ M ~ M ~ M ~ VTS/M 3 VTS/M3 4 HKP 3 HKP3 4 M 33 M3 43 LP A 46 3 iskie napięcie 43 7B 7A 5B 5A 3/ VTS/M 7 STSU 4 STSO 5 ATS 55 EA 40 40A V DE3 DE DE 45 L L P Ö S V/50 Hz LO LO 60 Rys. 7 Wymagane kowanie Grupa Działanie 4C: Ogólnie Przyłącze pompy pierwotnej wtyku söm. 4E: Ogólnie Przyłącze silnika mieszacza 3-drogowego na wtyku gsm. 55:3 Ciepła woda Regulacja temperatury wody w podgrzewaczu w systemie zasilania podgrzewacza. 6A:75 Ciepła woda Vitotrans, 80 i 0 kw 6A:3 Ciepła woda Vitotrans, 40 kw Czas pracy siłownika, mieszacza, zestawu wymiennika ciepła: 4

15 Przegląd przyłączy elektrycznych Prace montażowe Wskazówka Przy podłączaniu wtyków avd, sa, sk,? M/M3 i sö M/M3 połączyć żyły pojedynczych przewodów w wiązki blisko zacisków. Eliminuje to możliwość stania się przewodów w razie usterki, np. przerwania jednego z przewodów, sąsiedniego zakresu napięcia. Montaż LO 5 M3 5 M 0 M3 0 M M3 M Rys / 5 A 5 B 7 43 B 8 5 M 0 M Zestaw uzupełniający i 3 obiegu grzewczego z mieszaczem (tylko w przypadku typu HK3B)?M/M3 Czujnik temperatury wody na zasilaniu sö M/M3 Pompa obiegu grzewczego gsm/m3 Silnik mieszacza Płyta główna niskiego napięcia! Czujnik temperatury zewnętrznej /? Czujnik temperatury wody na zasilaniu %A Czujnik temperatury wody w podgrzewaczu %B. czujnik temperatury wody w podgrzewaczu w systemie zasilania podgrzewacza (wyposażenie datkowe) ajb Czujnik temperatury wody na powrocie (wyposażenie datkowe) lub Czujnik temperatury systemu zasilania podgrzewacza (wyposażenie datkowe) avd Przełączanie z zewnątrz avg Odbiornik magistrali KM (wyposażenie datkowe) LO Magistrala LO, przewód połączeniowy wymiany danych z innymi regulatorami Vitotronic, Vitocom i Vitogate Wskazówka Moduł komunikacyjny LO (wyposażenie datkowe) musi zostać podłączony (patrz oddzielna instrukcja montażu). Przy przyłączaniu zewnętrznych styków sterujących lub podzespołów niskiego napięcia regulatora należy przestrzegać wymogów klasy zabezpieczenia II, tzn. utworzyć szczeliny zabezpieczające przed przebiciem o grubości 8,0 mm lub,0 mm grubości izolacji w przypadku elementów znajdujących się pod napięciem. Wszystkim podzespołom starczanym przez inwestora (tyczy również komputera/laptopa) należy zapewnić bezpieczne rozdzielenie elektryczne zgodnie z normą E wzgl. IEC 65. Płyta główna 30 V~ söm Pompa obiegu grzewczego lub Pompa pierwotna systemu zasilania podgrzewacza sa Pompa obiegowa podgrzewacza (wyposażenie datkowe) 5

16 Prace montażowe Przegląd przyłączy elektrycznych (ciąg dalszy) Montaż sk Pompa cyrkulacyjna wody użytkowej (w zakresie obowiązków inwestora) fö Przyłącze elektryczne gö Wyjście zbiorczego zgłaszania usterek gsm Silnik mieszacza lub Silnik mieszacza 3-drogowego w systemie zasilania podgrzewacza abh Przyłącze elektryczne wyposażenia datkowego Montaż wspornika i tylnej części regulatora. Rys. 9. Rys. 0 6

17 Prace montażowe Wprowadzanie i odciążanie przewodów A D Montaż C D B Rys. A Przewody z gotowym uchwytem mocującym B Przewody starczone przez inwestora, zdjąć izolację przewodów maks. na odcinku 00 mm. C Schemat wtykowy D Wnęka na schemat wtykowy Przyłączanie czujników / 5A 5B 7B Rys.! Czujnik temperatury zewnętrznej /? Czujnik temperatury wody na zasilaniu %A Czujnik temperatury wody w podgrzewaczu 7

18 Prace montażowe Przyłączanie czujników (ciąg dalszy) Montaż %B. czujnik temperatury wody w podgrzewaczu w systemie zasilania podgrzewacza (wyposażenie datkowe) ajb Czujnik temperatury wody na powrocie (wyposażenie datkowe) lub Czujnik temperatury systemu zasilania podgrzewacza (wyposażenie datkowe) Miejsce montażu czujnika temperatury zewnętrznej Północna lub północno-zachodnia ściana budynku, na wysokości,5 m nad ziemią, w budynkach kilkupiętrowych na wysokości górnej połowy. piętra ie montować nad oknami, drzwiami i wyciągami powietrza ie montować bezpośrednio pod balkonem lub rynną ie otynkowywać Przyłączanie czujnika temperatury zewnętrznej Przewód -żyłowy, maks. długość przewodu 35 m przy przekroju przewodu,5 mm Przyłączanie pomp Dostępne przyłącza pomp söm Pompa obiegu grzewczego z mieszaczem M (obieg grzewczy ) lub Pompa pierwotna systemu zasilania podgrzewacza sö M/M3 Pompa obiegów grzewczych z mieszaczem M (obieg grzewczy ) i M3 (obieg grzewczy 3) sa sk Pompa obiegowa ogrzewania podgrzewacza Pompa cyrkulacyjna wody użytkowej Pompy 30 V~ M ~ A Znamionowe natężenie prądu 4() A~ Zalecany przewód przyłączeniowy H05VV-F3G 0,75 mm lub H05R-F3G 0,75 mm B Rys. 3 A Pompa B Do regulatora 8

19 Prace montażowe Przyłączanie pomp (ciąg dalszy) Pompy o poborze prądu powyżej A L L D Montaż L C B Rys. 4 Zewn. WŁ./WYŁ. L PE A A Pompa B Do regulatora C Stycznik D Oddzielne przyłącze elektryczne (przestrzegać zaleceń producenta) Pompy 400 V~ L L L L3 PE Do sterowania stycznika Znamionowe natężenie prądu 4() A~ Zalecany Przewód przyłączeniowy H05VV-F3G 0,75 mm lub H05R-F3G 0,75 mm C B Rys. 5 A 3~ M A Pompa B Do regulatora C Stycznik 9

20 Prace montażowe Przyłączanie pomp (ciąg dalszy) Pompy w obiegu grzewczym instalacji ogrzewania podłogowego Montaż L 0 sö Pobór prądu wszystkich pomp może wynosić maks. A. M ~ M ~ A B C Rys. 6 sö Regulacja A Pompa pierwotna B Czujnik temperatury C Pompa wtórna (po konaniu rozdzielenia systemowego) Przyłączanie nastawników Dostępne przyłącza gsm M ~ Rys. 7 Silnik mieszacza dla obiegu grzewczego z mieszaczem M (obieg grzewczy ) lub 5 Silnik mieszacza 3-drogowego w systemie zasilania podgrzewacza gsm/m3 Silnik mieszacza dla obiegów grzewczych z mieszaczem M (obieg grzewczy ) i M3 (obieg grzewczy 3) apięcie znamionowe 30 V~ Znamionowe natężenie prądu Zalecany maks. 0, (0,) A~ przewód przyłączeniowy H05VV-F4G 0,75 mm lub H05R-F4G 0,75 mm Czas pracy 5 99 s, regulowany przez adres kowy 40 Otw. Zamk. 0

21 Przyłączanie urządzenia zbiorczego melwania usterek Prace montażowe apięcie znamionowe 30 V~ Znamionowe natężenie prądu maks. 4 () A ~ Zalecany L przewód przyłączeniowy H05VV-F3G 0,75 mm lub H05R-F3G 0,75 mm Montaż 50 Rys. 8 Zewn. Mieszacz zamk. / Mieszacz otw. Przyłącze wtyku avd.! Uwaga Styki napięciowe prowadzą spięć lub zwarć faz. Przyłącze zewnętrzne musi być beznapięciowe. A B 3 43 Rys. 9 A Zewn. Mieszacz otw. (styk beznapięciowy) B Zewn. Mieszacz zamk. (styk beznapięciowy) Kowania Zewn. Mieszacz otw. Funkcja ta przyporządkowywana jest obiegów grzewczych za pośrednictwem adresu kowego 9A w grupie Ogólnie. Zewn. mieszacz zamk. Funkcja ta przyporządkowywana jest obiegów grzewczych za pośrednictwem adresu kowego 99 w grupie Ogólnie. Przełączenie programu roboczego z zewnątrz Możliwości przyłączenia: Wtyk avd Zestaw uzupełniający EA (wyposażenie datkowe, patrz rozdział Podzespoły )

22 Prace montażowe Przełączenie programu roboczego z zewnątrz (ciąg dalszy) Montaż Przyłącze! Uwaga Styki napięciowe prowadzą spięć lub zwarć faz. Przyłącze zewnętrzne musi być beznapięciowe. Wtyk avd Zestaw uzupełniający EA Przełączenie może zostać wykonane oddzielne dla obiegów grzewczych 3. A DE DE DE3 B 3 43 B A Styk beznapięciowy B Wtyk avd regulatora A A A A Styk beznapięciowy B Zestaw uzupełniający EA Ustawiony program roboczy (styk otwarty) lub lub Ogrzewanie pomieszczeń wył./podgrzew wody użytkowej wył. Ogrzewanie pomieszczenia wył./podgrzew wody użytkowej wł. Ogrzewanie pomieszczenia wł./podgrzew wody użytkowej wł. Kowanie d5:0 w grupie Obieg grzewczy... (ustawienie fabryczne) d5: w grupie Obieg grzewczy... Przełączony program roboczy (styk zamknięty) Stała praca ze zredukowaną temperaturą pomieszczenia/podgrzew wody użytkowej wył. Stała praca z normalną temperaturą pomieszczenia, podgrzew wody użytkowej zgodnie z adresem kowym 64 w grupie Ciepła woda Kowania Wtyk avd Funkcja może zostać przyporządkowana obiegów grzewczych za pośrednictwem adresu kowego 9 w grupie Ogólne. Zestaw uzupełniający EA Ustawić 5d, 5E lub 5F w grupie Ogólne na wartość. Funkcja może zostać przyporządkowana obiegów grzewczych za pośrednictwem adresu kowego d8 w grupie Obieg grzewczy....

23 Przyłącze elektryczne Prace montażowe Wytyczne Przepisy Przyłącza elektryczne i zabezpieczenia (np. układ FI) należy wykonać zgodnie z normą IEC 60364, przepisami lokalnego zakładu energetycznego oraz przepisami P! Zasilanie regulatora musi być zabezpieczone zgodnie z przepisami. W przypadku gazowych i olejowych instalacji paleniskowych o mocy powyżej 00 kw inwestor zobowiązany jest zgodnie z rozporządzeniem o instalacjach paleniskowych FeuVO zamontowania wyłącznika awaryjnego poza pomieszczeniem technicznym. ależy przestrzegać lokalnego rozporządzenia o instalacjach paleniskowych. W przypadku instalacji paleniskowych zgodnych z E zamontowany przez inwestora wyłącznik awaryjny musi spełniać wymogi normy E L PE Wyłącznik awaryjny powinien być zamontowany poza pomieszczeniem technicznym i odłączać jednocześnie wszystkie nieuziemione przewody z minimalną rozwartością styku 3 mm. Dodatkowo zaleca się instalację uniwersalnego wyłącznika różnicowoprąwego (klas FI - B ) prądów stałych, które mogą powstać na skutek działania efektywnych energetycznie środków roboczych. Zalecany zasilający przewód elektryczny 3-żyłowy przewód, wyboru: H05VV-F3G,5 mm H05R-F3G,5 mm. Sprawdzić, czy przewód regulatora zabezpieczony został zgodnie z przepisami.. Przyłączyć zasilający przewód elektryczny w skrzynce przyłączeniowej i wtyku fö (w zakresie obowiązków inwestora). Montaż BU GYE B L iebezpieczeństwo ieprawidłowe przyporządkowanie żył może spowować poważne obrażenia i prowadzić uszkodzenia urządzenia. ie zamieniać miejscami żył L i : L B (brązowy) BU (niebieski) PE GYE (zielony/żółty) Włożyć wtyk fö regulatora. Rys. 0 A apięcie zasilania 30 V~ B Bezpiecznik C Wyłącznik główny, -biegunowy (w zakresie obowiązków inwestora) D Skrzynka przyłączeniowa (w zakresie obowiązków inwestora) 3

24 Prace montażowe Montaż przedniej części regulatora. Montaż. A Rys. Przeprowadzić przewód taśmowy przez uchwyt A. 4

25 Otwieranie regulatora Prace montażowe.. Montaż 3. Rys. 5

26 Uruchomienie Zmiana języka Podczas pierwszego uruchomienia pojawia się następujący komunikat (fabrycznie ustawiony j. niemiecki). Sprache Deutsch Bulgarski Cesky Dansk Wählen mit Rys. 3 êç DE BG ê CZ ê DK ê ( Ustawianie daty i godziny W trakcie pierwszego uruchomienia lub po dłuższym okresie przestoju należy ponownie ustawić datę i godzinę. Godzina i data datę Dalej, naciskając Rys. 4 OK Dopasowanie adresów kowych wersji instalacji Sprawdzić i w razie potrzeby ustawić wszystkie adresy w kowaniu. W kowaniu sprawdzić i odpowiednio ustawić następujące adresy kowe: 4C Funkcja wtyku söm 4E Funkcja wtyku gsm Kontrola urządzeń i czujników Przeprowadzanie testu przekaźników. acisnąć OK i przytrzymać równocześnie przez ok. 4 s.. Test urządzeń Zależnie od wyposażenia instalacji istnieje możliwość sterowania następującymi wyjściami przekaźników: Komunikat na wyświetlaczu Objaśnienie Wszystkie urządzenia Wył. Wszystkie urządzenia są wyłączone. Wyjście 0 Wł. Wyjście 0 aktywne. Wyjście 5 Otw. Wyjście 5 Zamk. Pompa ładująca podgrzewacza Wł. Wyjście pompy obiegowej podgrzewacza jest aktywne. Pompa cyrkulacyjna Wł. Wyjście pompy cyrkulacyjnej wody użytkowej jest aktywne. Zbiorcze zgłaszanie usterek Wł. Pompa obiegu grzewczego OG 6 Wł. Wyjście pompy obiegu grzewczego aktywne (obieg grzewczy z mieszaczem M). Mieszacz OG Otw. Wyjście Mieszacz otw. aktywne (obieg grzewczy z mieszaczem M). Mieszacz OG Zamk. Wyjście Mieszacz zamk. aktywne (obieg grzewczy z mieszaczem M).

27 Uruchomienie Kontrola urządzeń i czujników (ciąg dalszy) Komunikat na wyświetlaczu Pompa obiegu grzewczego OG3 Wł. Objaśnienie Wyjście pompy obiegu grzewczego aktywne (obieg grzewczy z mieszaczem M3). Mieszacz OG3 Otw. Wyjście Mieszacz otw. aktywne (obieg grzewczy z mieszaczem M3). Mieszacz OG3 Zamk. Wyjście Mieszacz zamk. aktywne (obieg grzewczy z mieszaczem M3). Pompa obiegu solarnego Wł. Wyjście pompy obiegu solarnego sf w module regulatora systemów solarnych typu SM aktywne. Pompa solar. min. Wł. Wyjście pompy obiegu solarnego sf w module regulatora systemów solarnych typu SM przełączone na min. prędkość obrotową. Pompa solar. maks. Wł. Wyjście pompy obiegu solarnego sf w module regulatora systemów solarnych typu SM przełączone na maks. prędkość obrotową. SM wyjście Wł. Wyjście ss w module regulatora systemów solarnych typu SM aktywne. Kontrola czujników. acisnąć OK i przytrzymać równocześnie przez ok. 4 s.. Diagnostyka 3. Wybrać grupę (patrz strona 3). 4. Odczytać temperaturę rzeczywistą danego czujnika. Ustawianie krzywej grzewczej Krzywe grzewcze obrazują związek między temperaturą zewnętrzną i temperaturą wody w kotle lub na zasilaniu. Upraszczając: im niższa temperatura zewnętrzna, tym wyższa temperatura wody w kotle lub na zasilaniu. Od temperatury wody w kotle lub na zasilaniu zależy z kolei temperatura pomieszczenia. Ustawienia w stanie fabrycznym: achylenie =,4 Poziom = 0 7

28 Uruchomienie Ustawianie krzywej grzewczej (ciąg dalszy) achylenie Temperatura wody w kotle lub temperatura na zasilaniu w C Temp. wym. pomieszcz. w C 30 3,4 3, 3,0,8,6,4,,0,8,6,4,,0 0,8 0,6 0,4 0, C B A Temperatura zewnętrzna [ C] Rys. 5 Przykład temperatury zewnętrznej 4 A Instalacja ogrzewania podłogowego, nachylenie 0, 0,8 B Ogrzewanie niskotemperaturowe, nachylenie 0,8,6 C Instalacje grzewcze z temperaturami wody w kotle wynoszącymi ponad 75 C, nachylenie większe niż,6 Ustawianie wartości wymaganej temperatury pomieszczenia Możliwość regulacji osobno dla każdego obiegu grzewczego. Krzywa grzewcza zostaje przesunięta wzdłuż osi wymaganej temperatury pomieszczenia. Przy aktywnej funkcji logiki pomp obiegu grzewczego powoduje ona zmianę sposobu włączania/wyłączania pompy obiegu grzewczego. ormalna wartość wymagana temperatury pomieszczenia 0 A 6 C 0 C 6 0 B -0 D Rys. 6 E Zmiana normalnej wartości wymaganej temperatury pomieszczenia z 0 na 6 C A Temperatura wody w kotle lub na zasilaniu w C B Temperatura zewnętrzna w C C Temperatura wymagana pomieszczenia w C D Pompa obiegu grzewczego wył. E Pompa obiegu grzewczego wł. 8

29 Uruchomienie Ustawianie krzywej grzewczej (ciąg dalszy) Zmiana normalnej wartości wymaganej temperatury pomieszczenia Instrukcja obsługi Zmiana zredukowanej wartości wymaganej temperatury pomieszczenia Instrukcja obsługi Zredukowana wartość wymagana temperatury pomieszczenia 0 A 4 C C C B -0 D Rys. 7 E Zmiana zredukowanej wartości wymaganej temperatury pomieszczenia z 3 na 4 A Temperatura wody w kotle lub na zasilaniu w C B Temperatura zewnętrzna w C C Temperatura wymagana pomieszczenia w C D Pompa obiegu grzewczego wył. E Pompa obiegu grzewczego wł. Zmiana nachylenia i poziomu Możliwość regulacji osobno dla każdego obiegu grzewczego. 0 Temperatura wody w kotle lub Temperatura na zasilaniu w C 3,4 A B,4 0, +0-0 Temperatura zewnętrzna w C Rys. 8 Menu rozszerzone:.. Ogrzewanie 3. Wybrać obieg grzewczy. 4. Krzywa grzewcza 5. achylenie lub Poziom 6. Ustawić krzywą grzewczą odpowiednio wymagań instalacji. A Zmiana nachylenia B Zmiana poziomu (przesunięcie równoległe krzywej grzewczej w kierunku pionowym) 9

30 Uruchomienie (ciąg dalszy) Przykład: Ustawianie krzywej grzewczej z nachyleniem,5: Krzywa grzewcza OG 00 C 3 C 4 C 55 C 68 C 8 C achylenie,5 Zmień, naciskając ( Rys. 9 Włączanie regulatora systemu LO Moduł komunikacyjny LO (wyposażenie datkowe) musi być przyłączony. Instrukcja montażu Moduł komunikacyjny LO Wskazówka W systemie LO nie wolno dwa razy przyporządkowywać tego samego numeru odbiornika. Tylko jeden regulator Vitotronic może zostać zakowany jako menedżer usterek. Wskazówka Transmisja danych za pomocą LO może trwać kilka minut. Instalacja jednokotłowa z regulatorem Vitotronic 00-H i modułem Vitocom 00 (przykład) umery odbiorników LO i pozostałe funkcje ustawić w kowaniu (patrz poniższa tabela). Regulator obiegu kotła Vitotronic 00-H Vitotronic 00-H Vitocom LO LO LO r odbiornika Kowanie 77: Regulator jest menedżerem usterek Kowanie 79: Regulator przesyła godzinę Kowanie 7b:. Regulator przesyła dane temperatury zewnętrznej Ustawić kowanie 97:. umer instalacji Viessmann Kowanie 98: Monitorowanie usterek odbiorników LO Kowanie 9C:0 r odbiornika 0 Kowanie 77:0 Regulator nie jest menedżerem usterek Kowanie 79:0. Regulator odbiera godzinę Ustawić kowanie 8:3. Regulator odbiera informację o temperaturze zewnętrznej Ustawić kowanie 97:. umer instalacji Viessmann Kowanie 98: Monitorowanie usterek odbiorników LO Kowanie 9C:0 r odbiornika Ustawić kowanie 77:. Regulator nie jest menedżerem usterek Kowanie 79:0. Regulator odbiera godzinę Ustawić kowanie 8:3. Regulator odbiera informację o temperaturze zewnętrznej Ustawić kowanie 97:. umer instalacji Viessmann Kowanie 98: Monitorowanie usterek odbiorników LO Kowanie 9C:0 r odbiornika 99 Urządzenie jest menedżerem usterek. Urządzenie odbiera godzinę. 30

31 Uruchomienie Włączanie regulatora systemu LO (ciąg dalszy) Przeprowadzenie kontroli odbiorników LO Kontrola odbiorników służy sprawdzaniu komunikacji urządzeń danej instalacji podłączonych menedżera usterek. Wymagania: Regulator musi być zakowany jako Menedżer usterek (kowanie 79: ). We wszystkich regulatorach musi być zakowany numer odbiornika LO. Lista odbiorników LO w menedżerze usterek musi być aktualna. Przeprowadzenie kontroli odbiorników:. acisnąć OK i przytrzymać równocześnie å przez ok. 4 s.. Funkcje serwisowe 3. Kontrola odbiorników 4. Wybrać odbiornik (np. odbiornik 0). Kontrola wybranego odbiornika została rozpoczęta. Przetestowane i sprawne odbiorniki oznaczone zostają za pomocą OK. Przetestowane, lecz niesprawne odbiorniki oznaczone zostają za pomocą ie OK. Wskazówka Aby wykonać kolejną kontrolę odbiorników, utworzyć nową listę odbiorników w punkcie menu Usunąć listę? (lista odbiorników jest aktualizowana). Wskazówka a wyświetlaczu danego odbiornika podczas kontroli odbiorników wyświetlany jest przez ok. min numer odbiornika i Wink. Wskazówka Kontrola odbiorników dla przykładu podanego w poprzedniej tabeli musi zostać przeprowadzona na regulatorze obiegu kotła. 3

32 Odczyty serwisowe Wywoływanie menu serwisowego acisnąć OK i przytrzymać równocześnie å przez ok. 4 s. Przegląd menu serwisowego Diagnostyka Test urządzeń Poziom kowania Poziom kowania Historia błędów Funkcje serwisowe Zakończyć serwis? Rys. 30 Ogólnie Obieg grzewczy OG Obieg grzewczy OG Obieg grzewczy 3 OG3 C.W.U. Solar Skrócony odczyt Reset danych Kontrola odbiorników Styk serwisowy Wprowadzanie PI Vitocom Reset konserwacji Wskazówka Poziom kowania jest wyświetlany tylko wtedy, gdy poziom ten został aktywowany: acisnąć OK i przytrzymać równocześnie przez ok. 4 s. Menu serwisowe opuszczane jest automatycznie po 30 min. Opuszczanie menu serwisowego. Wybrać Zakończyć serwis?. Wybrać Tak. Wskazówka Menu serwisowe zamykane jest automatycznie po 30 min. 3. Potwierdzić, naciskając OK. Odczyt danych roboczych Dane robocze można odczytać w sześciu obszarach (patrz Diagnostyka w przeglądzie Menu serwisowe ). Dane robocze t. obiegu solarnego mogą być odczytywane, jeśli podzespoły te znajdują się w instalacji. Dalsze informacje tyczące danych roboczych, patrz rozdział Odczyt skrócony. Wskazówka Jeśli wykonywany jest odczyt uszkodzonego czujnika, na wyświetlaczu pojawia się Wywoływanie danych roboczych. acisnąć OK i przytrzymać równocześnie å przez ok. 4 s. 3. Wybrać żądaną grupę, np. Obieg solarny.. Diagnostyka Reset danych roboczych Zapisane dane robocze (np. godziny pracy) można ponownie ustawić na wartość 0. 3 Wartość Temperatura zewnętrzna stłumiona przywracana jest wartości rzeczywistej.

33 Odczyty serwisowe Odczyt danych roboczych (ciąg dalszy). acisnąć OK i przytrzymać równocześnie å przez ok. 4 s.. Diagnostyka 3. Reset danych 4. Wybrać żądaną wartość (np. roboczogodziny pompy obiegu solarnego) lub Wszystkie dane. Skrócony odczyt W trakcie skróconego odczytu można odczytać dane t. np. temperatur, stanów oprogramowania i podłączonych podzespołów.. acisnąć OK i przytrzymać równocześnie przez ok. 4 s.. Diagnostyka 3. Skrócony odczyt 4. acisnąć przycisk OK. a wyświetlaczu pojawia się 9 wierszy po 6 pól każdy. Skrócony odczyt diagnostyki : : 3: 4: 0 0 A A 0 Rys. 3 0 A Wybierz, naciskając Ø Znaczenie poszczególnych wartości w danym wierszu, patrz tabela poniżej: Wiersz (odczyt skróco- Pole ny) : Schemat instalacji 0 0 Stan oprogramowania regulatora Stan oprogramowania modułu obsługowego : Oznaczenie urządzeń ID ZE 3: 0 0 Liczba odbiorników magistrali KM Stan oprogramowania modułu regulatora systemów solarnych 4: : Stan oprogramowania zestawu uzupełniającego EA 6: : Adres podsieci/nr instalacji Adres węzła 0 0 8: Konfig. SVT 0: Tryb autom. : Tool 9: Moduł zdalnego sterowania 0: Brak : Vitotrol 00A : Vitotrol 300A lub Vitohome 300 Stan oprogramowania koprocesora komunikacyjnego Stan oprogramowania chipa neuronowego Liczba odbiorników LO Obieg grzewczy OG Obieg grzewczy OG Obieg grzewczy OG3 Stan oprogramowania modułu zdalnego sterowania Moduł zdalnego sterowania 0: Brak : Vitotrol 00A : Vitotrol 300A lub Vitohome 300 Stan oprogramowania modułu zdalnego sterowania Moduł zdalnego sterowania 0: Brak : Vitotrol 00A : Vitotrol 300A lub Vitohome 300 0: Stan oprogramowania modułu zdalnego sterowania 33

34 Odczyty serwisowe Skrócony odczyt (ciąg dalszy) Wiersz (odczyt skrócony) Pole : 0 0 Stan oprogramowania zestawu uzupełniającego i 3 obiegu grzewczego z mieszaczem 0 Stan oprogramowania zestawu uzupełniającego i 3 obiegu grzewczego z mieszaczem Wskazówka Wskazania w polach 3 i 5 są jednakowe. 0 34

35 Usuwanie usterek Sygnalizator usterki W przypadku usterki miga czerwony sygnalizator usterki na regulatorze. a wyświetlaczu pojawia się komunikat Usterka i miga symbol. Aby wyświetlić kod usterki, nacisnąć OK. Wskazówka Jeżeli podłączone jest urządzenie zbiorczego melwania usterek, zostaje ono włączone. Znaczenie kodu usterki, patrz rozdział Kody usterek. W przypadku niektórych usterek opis jest wyświetlany w postaci zwykłego tekstu. Potwierdzanie usterek Stosować się wskazówek na wyświetlaczu. Wskazówka Komunikat o usterce zostaje przeniesiony menu. Urządzenie zgłaszania usterek, jeśli jest podłączone, zostaje wyłączone. Jeżeli potwierdzona usterka nie zostanie usunięta, zgłoszenie usterki pojawi się ponownie następnego dnia i urządzenie zgłaszania usterek ponownie się włączy. Wywołanie potwierdzonego komunikatu o usterce Menu rozszerzone:.. Usterka Odczytywanie kodów usterek z pamięci usterek (historia błędów) Zapamiętywanych jest 0 ostatnich usterek (także usuniętych) i można je odczytać. Usterki są uporządkowane według czasu wystąpienia.. acisnąć OK i przytrzymać równocześnie å przez ok. 4 s.. Historia błędów 3. Wyświetlić? Kody usterek Kod usterki na wyświetlaczu Opis usterki Przyczyna usterki Czynność 0 Pracuje jak przy temp. zewnętrznej 0 C. 8 Pracuje jak przy temp. zewnętrznej 0 C. 0 astępuje zamknięcie mieszacza. 8 astępuje zamknięcie mieszacza. 40 astępuje zamknięcie mieszacza. 44 astępuje zamknięcie mieszacza. Zwarcie czujnika temperatury zewnętrznej Przerwa czujnika temperatury zewnętrznej Zwarcie w czujniku temperatury na zasilaniu obiegu grzewczego z mieszaczem M (obieg grzewczy ) Przerwa w czujniku temperatury na zasilaniu obiegu grzewczego z mieszaczem M (obieg grzewczy ) Zwarcie w czujniku temperatury na zasilaniu obiegu grzewczego z mieszaczem M (obieg grzewczy ) Zwarcie w czujniku temperatury na zasilaniu obiegu grzewczego z mieszaczem M3 (obieg grzewczy 3) Sprawdzić czujnik temperatury zewnętrznej (patrz strona 79). Sprawdzić czujnik temperatury zewnętrznej (patrz strona 79). Sprawdzić czujnik temperatury wody na zasilaniu (patrz strona 79). Sprawdzić czujnik temperatury wody na zasilaniu (patrz strona 79). Sprawdzić czujnik temperatury wody na zasilaniu (patrz strona 79). Sprawdzić czujnik temperatury wody na zasilaniu (patrz strona 79). 35

36 Usuwanie usterek Sygnalizator usterki (ciąg dalszy) Kod usterki na wyświetlaczu Opis usterki Przyczyna usterki Czynność 48 astępuje zamknięcie mieszacza. 4C astępuje zamknięcie mieszacza. 50 Pompa ładująca podgrzewacz Wł. : Wartość wymagana temperatury wody użytkowej = wartość wymagana temperatury wody w kotle. Układy preferencji są zawieszone. lub Z systemem zasilania podgrzewacza: Ogrzewanie podgrzewacza włączane i wyłączane jest przez czujnik temperatury wody w podgrzewaczu. 5 Z systemem zasilania podgrzewacza: Ogrzewanie podgrzewacza włączane i wyłączane jest przez czujnik temperatury wody w podgrzewaczu. 58 Pompa ładująca podgrzewacz Wł. : Wartość wymagana temperatury wody użytkowej = wartość wymagana temperatury wody w kotle. Układy preferencji są zawieszone. lub Z systemem zasilania podgrzewacza: Ogrzewanie podgrzewacza włączane i wyłączane jest przez czujnik temperatury wody w podgrzewaczu. 59 Z systemem zasilania podgrzewacza: Ogrzewanie podgrzewacza włączane i wyłączane jest przez czujnik temperatury wody w podgrzewaczu. Przerwa w czujniku temperatury na zasilaniu obiegu grzewczego z mieszaczem M (obieg grzewczy ) Przerwa w czujniku temperatury na zasilaniu obiegu grzewczego z mieszaczem M3 (obieg grzewczy 3) Zwarcie w czujniku temperatury wody w podgrzewaczu Zwarcie w czujniku temperatury wody w podgrzewaczu Przerwa w czujniku temperatury wody w podgrzewaczu Przerwa w czujniku temperatury wody w podgrzewaczu Sprawdzić czujnik temperatury wody na zasilaniu (patrz strona 79). Sprawdzić czujnik temperatury wody na zasilaniu (patrz strona 79). Sprawdzić czujnik temperatury wody w podgrzewaczu (patrz strona 79). Sprawdzić czujnik temperatury wody w podgrzewaczu (patrz strona 79). Sprawdzić czujnik temperatury wody w podgrzewaczu (patrz strona 79). Sprawdzić czujnik temperatury wody w podgrzewaczu (patrz strona 79). 36

37 Usuwanie usterek Sygnalizator usterki (ciąg dalszy) Kod usterki na wyświetlaczu Opis usterki Przyczyna usterki Czynność 70 Regulacja sterowana pogowo bez czujnika temp. wody na powrocie. lub Z systemem zasilania podgrzewacza: Mieszacz w obiegu pierwotnym zostaje zamknięty, brak podgrzewu ciepłej wody użytkowej. 78 Regulacja sterowana pogowo bez czujnika temp. wody na powrocie. lub Z systemem zasilania podgrzewacza: Mieszacz w obiegu pierwotnym zostaje zamknięty, brak podgrzewu ciepłej wody użytkowej. Zwarcie czujnika temperatury ajb Przerwa w czujniku temperatury ajb 90 Eksploatacja regulacyjna. Zwarcie w czujniku temperatury /, przyłączenie modułu regulatora systemów solarnych. 9 Eksploatacja regulacyjna. Zwarcie czujnika temperatury aö, przyłączenie modułu regulatora systemów solarnych. 9 Brak podgrzewu wody użytkowej przez instalację solarną. Zwarcie w czujniku temperatury cieczy w kolektorze, przyłączenie czujnika temperatury & modułu regulatora systemów solarnych lub czujnika S regulatora Vitosolic. 93 Eksploatacja regulacyjna. Zwarcie w czujniku temperatury, przyłączenie S3 regulatora Vitosolic. 94 Brak podgrzewu wody użytkowej przez instalację solarną. Zwarcie w czujniku temperatury wody w podgrzewaczu, przyłączenie czujnika temperatury % modułu regulatora systemów solarnych lub czujnika S regulatora Vitosolic. 98 Eksploatacja regulacyjna. Przerwa w czujniku temperatury /, przyłączenie modułu regulatora systemów solarnych. Sprawdzić czujnik temperatury (patrz strona 79). Sprawdzić czujnik temperatury (patrz strona 79). Bez czujnika temperatury: Ustawić kowanie 4b:0 w grupie Ogólnie. Sprawdzić czujnik temperatury / (patrz oddzielna instrukcja montażu i serwisu). Sprawdzić czujnik temperatury aö (patrz oddzielna instrukcja montażu i serwisu). Sprawdzić czujnik regulatora systemów solarnych (patrz oddzielna instrukcja montażu i serwisu). Sprawdzić czujnik regulatora systemów solarnych (patrz oddzielna instrukcja montażu i serwisu). Sprawdzić czujnik regulatora systemów solarnych (patrz oddzielna instrukcja montażu i serwisu). Sprawdzić czujnik temperatury / (patrz oddzielna instrukcja montażu i serwisu). Sprawdzić adres kowy 0 w grupie Obieg solarny. 37

38 Usuwanie usterek Sygnalizator usterki (ciąg dalszy) Kod usterki na wyświetlaczu Opis usterki Przyczyna usterki Czynność 99 Eksploatacja regulacyjna. Przerwa w czujniku temperatury aö, przyłączenie modułu regulatora systemów solarnych. 9A Brak podgrzewu wody użytkowej przez instalację solarną. Przerwa w czujniku temperatury cieczy w kolektorze, przyłączenie czujnika temperatury & modułu regulatora systemów solarnych lub czujnika S regulatora Vitosolic. 9b Eksploatacja regulacyjna. Przerwa w czujniku temperatury, przyłączenie S3 regulatora Vitosolic. 9C Brak podgrzewu wody użytkowej przez instalację solarną. Przerwa w czujniku temperatury wody w podgrzewaczu, przyłączenie czujnika temperatury % modułu regulatora systemów solarnych lub czujnika S regulatora Vitosolic. 9E Eksploatacja regulacyjna. Za mały przepływ objętościowy lub jego brak w obiegu solarnym, albo zadziałał czujnik temperatury. 9F Eksploatacja regulacyjna. Usterka modułu regulatora systemów solarnych lub Vitosolic. Jest wyświetlana, jeżeli w tych urządzeniach wystąpiła usterka, dla której w regulatorze Vitotronic nie ma kodu usterki. Ab Eksploatacja regulacyjna, ew. zimny pojemnościowy podgrzewacz wody. Błędnie skonfigurowany system zasilania podgrzewacza: kowanie " 55:3 jest ustawione, lecz nie włożono wtyku ajb i/lub kowanie 4C: i 4E: w grupie Ogólnie nie jest ustawione. b Eksploatacja regulacyjna. Błąd komunikacyjny modułu obsługowego Sprawdzić czujnik temperatury aö (patrz oddzielna instrukcja montażu i serwisu). Sprawdzić adres kowy 0 w grupie Obieg solarny. Sprawdzić czujnik regulatora systemów solarnych (patrz oddzielna instrukcja montażu i serwisu). Sprawdzić czujnik regulatora systemów solarnych (patrz oddzielna instrukcja montażu i serwisu). Sprawdzić czujnik regulatora systemów solarnych (patrz oddzielna instrukcja montażu i serwisu). Sprawdzić obieg solarny. Potwierdzić komunikat o usterce (patrz oddzielna instrukcja montażu i serwisu). Sprawdzić regulator systemów solarnych (patrz oddzielna instrukcja montażu i serwisu). Przyłączyć wtyk ajb i sprawdzić kowania. Sprawdzić przyłącza, w razie potrzeby wymienić moduł obsługowy. b5 Eksploatacja regulacyjna. Błąd wewnętrzny Sprawdzić, czy elektroniczna płytka instalacyjna (patrz lista części zamiennych) jest prawidłowo włożona. 38

39 Usuwanie usterek Sygnalizator usterki (ciąg dalszy) Kod usterki na wyświetlaczu Opis usterki Przyczyna usterki Czynność b6 Błędne wykrycie sprzętu Sprawdzić adres kowy 9 w grupie Ogólnie, musi być ustawione kowanie 9:74. Wskazówka Aby wyświetlany był adres kowy 9, musi zostać ustawione kowanie 8A:76 w grupie Ogólnie. ba Mieszacz Zamk. Błąd komunikacyjny płytki instalacyjnej zestawu uzupełniającego dla i 3 obiegu grzewczego z mieszaczem bc bd be bf Eksploatacja regulacyjna bez zdalnego sterowania. Eksploatacja regulacyjna bez zdalnego sterowania. Eksploatacja regulacyjna bez zdalnego sterowania. Eksploatacja regulacyjna. Brak komunikacji poprzez LO. Błąd komunikacyjny modułu zdalnego sterowania Vitotrol obiegu grzewczego z mieszaczem M (obieg grzewczy ) Błąd komunikacyjny modułu zdalnego sterowania Vitotrol obiegu grzewczego z mieszaczem M (obieg grzewczy ) Błąd komunikacyjny modułu zdalnego sterowania Vitotrol z mieszaczem M3 (obieg grzewczy 3) ieprawidłowy moduł komunikacyjny LO C Eksploatacja regulacyjna. Przerwa magistrali KM modułu regulatora systemów solarnych lub Vitosolic Cd Eksploatacja regulacyjna. Błąd komunikacyjny Vitocom 00 CF Eksploatacja regulacyjna. Brak komunikacji poprzez LO. Błąd komunikacyjny modułu komunikacyjnego LO regulatora d3 Eksploatacja regulacyjna. Błąd komunikacyjny zestawu uzupełniającego EA Sprawdzić osadzenie płytki instalacyjnej i przewodu taśmowego, w razie potrzeby wymienić płytkę instalacyjną. Sprawdzić przyłącza, przewód (patrz oddzielna instrukcja montażu i serwisu) oraz adres kowy A0 w grupie Obieg grzewczy.... Sprawdzić przyłącza, przewód (patrz oddzielna instrukcja montażu i serwisu) oraz adres kowy A0 w grupie Obieg grzewczy.... Sprawdzić przyłącza, przewód (patrz oddzielna instrukcja montażu i serwisu) oraz adres kowy A0 w grupie Obieg grzewczy.... Wymienić moduł komunikacyjny LO. Sprawdzić przewód magistrali KM i urządzenie. Bez regulatora systemów solarnych: Ustawić kowanie 54:0 w grupie Ogólnie. Sprawdzić przyłącza i Vitocom 00 (patrz oddzielna instrukcja montażu i serwisu). Bez Vitocom 00: Ustawić kowanie 95:0 w grupie Ogólnie. Sprawdzić moduł komunikacyjny LO, ew. wymienić. Jeśli zamontowany jest moduł komunikacyjny LO, ustawić kowanie 76:0 w grupie Ogólnie. Sprawdzić przyłącza (patrz strona 85). Bez zestawu uzupełniającego EA: Ustawić kowanie 5b:0 w grupie Ogólnie. 39
