1 Płetwonurek w masce pełnotwarzowej KDP/CMAS Konfiguracja sprzętu do nurkowania w masce pełnotwarzowej Opracował: Marcin Wajdyk Instruktor KDP/CMAS *** Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

2 Konfiguracja sprzętu do nurkowania w masce pełnotwarzowej Agenda: o Wyposażenie podstawowe płetwonurka w masce pełnotwarzowej. o Dobór maski to gabarytów twarzy płetwonurka. o Automaty oddechowe stosowane do konfigurowania w masce pełnotwarzowej. o Możliwości konfiguracji sprzętu nurkowego z zastosowaniem maski pełnotwarzowej. o Optymalna konfiguracja sprzętu do maski pełnotwarzowej. o Sprzęt dodatkowy stosowany z maską pełnotwarzową. o Ergonomia i bezpieczeństwo konfiguracji. Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

3 Wyposażenie podstawowe płetwonurka w masce pełnotwarzowej. Butla powietrzna lub zestaw dwubutlowy z łącznikiem butlowym, Pierwszy stopień automatu lub dwa pierwsze stopnie automatu, Drugi stopień automatu oddechowego na dłuższym wężu, Urządzenie Ratunkowo Wypornościowe, Przyrządy pomiarowe manometr, kompas nurkowy, komputer nurkowy, lub zegarek i głębokościomierz Płetwy, Skafander nurkowy mokry lub suchy, Maska pełnotwarzowa, Guma na drugi stopień automatu i szyję, Dodatkowa (typowa) maska nurkowa Przyrząd do cięcia, Sprzęt wymagany do nurkowania w masce pełnotwarzowej Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

4 Wyposażenie dodatkowe płetwonurka w masce pełnotwarzowej. Dodatkowe urządzenia do cięcia, Latarka podstawowa i zapasowa, Łączność podwodna o o nadajnik łączności bezprzewodowej, kablolina, Szelki asekuracyjne, Osprzęt dodatkowy maski pełnotwarzowej: o o o o zawór ABV, moduł łączności podwodnej, wskaźnik ciśnienia w butli, szkła korygujące wzrok, o balast zamocowany na masce, Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

5 Dobór maski do gabarytów twarzy płetwonurka. Maski pełnotwarzowe oferowane są najczęściej w jednym rozmiarze. Firma OCEANREEF oferuje maskę w mniejszym rozmiarze tylko na zamówienie. Dopasowanie maski pełnotwarzowej do gabarytów twarzy polega na ustawieniu wyrównywacza cienienia (bloker nosa) oraz prawidłowym założeniu pasków na głowę oraz dociągnięciu ich celem uszczelnienia. Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

6 Dobór maski do gabarytów twarzy płetwonurka. Wyrównywacz ciśnienia (bloker nosa) powinien być ustawiony w takiej pozycji, że płetwonurek dociskając maskę do twarzy i nosa bez problemów wyrównuje ciśnienie w uchu środkowym. Należy zwracać uwagę aby wyrównywacz ciśnienia (bloker nosa) nie powodował dyskomfortu oraz nie dociskał i odginał nosa powodując nienaturalną pozycje oraz ból twarzy. Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

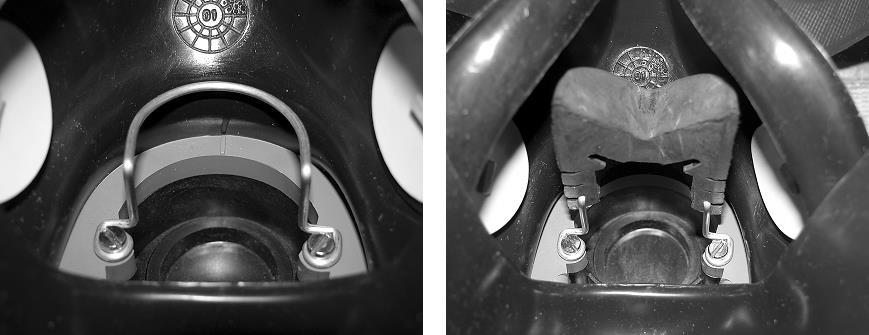

7 Dobór maski do gabarytów twarzy płetwonurka. Wyrównywacz ciśnienia (bloker nosa) w masce typu AGA - jaskółczy ogon. Ustawienie wysokości wyrównywacza w 3 pozycjach Ustawienie wyrównywacza ciśnienia wykonywane jest poprzez włożenie w odpowiednią pozycję gumowej części do zamocowanego w masce metalowego uchwytu. Istnieje możliwość ustawienia w trzech pozycjach w zależności od rozmiaru twarzy i nosa. Wyrównywacz ciśnienia można zabezpieczyć przed wypadnięciem przy pomocy opaski zaciskowej. Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

8 Dobór maski do gabarytów twarzy płetwonurka. Wyrównywacz ciśnienia (bloker nosa) w masce OCEANREEF - bolce Ustawienie odbywa się poprzez regulację wysokości wyrównywacza przesuwając plastikowy element po odkręceniu śruby. Regulację rozstawu zatyczek nosowych wykonuje się poprzez obrót do odpowiedniej pozycji. Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

9 Dobór kaptura w celu pełnego wykorzystania walorów maski pełnotwarzowej maska powinna być zakładana i doszczelniana na kaptur, kaptur przystosowany do maski pełnotwarzowej powinien posiadać doszczelnienie twarzy wykonane z gumy, nurkując w masce pełnotwarzowej można zastosować typowy kaptur neoprenowy jednak może pojawić się problem z doszczelnieniem maski, kaptur powinien posiadać zawór labiryntowy lub posiadać otwór, przez który będzie odprowadzany nadmiar powietrza znajdującego się w kapturze, Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

10 Konfiguracja sprzętu Automaty oddechowe stosowane do konfigurowania w masce pełnotwarzowej. automat oddechowy powinien spełniać normę EN 250, zakres pracy pierwszego stopnia ciśnienie międzystopniowe ustawione w zakresie 5-11 bar, maska OCEANREEF nie może być używana z produktami do nurkowania, nie posiadającymi certyfikatu CE, zalecane stosowanie dłuższego węża średniego ciśnienia w automacie dodatkowym, Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

11 Konfiguracja sprzętu Rozwiązania konstrukcyjne maski pełnotwarzowej warunkujące konfigurację zestawu powietrznego. Maska z przewodem z prawej strony Maska z przewodem z lewej strony Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

12 Możliwości konfiguracji sprzętu W maskach pełnotwarzowych GUARDIAN (OTS), APEKS i NIRA (OCEANREEF) przewód średniego ciśnienia wychodzi na prawa stronę płetwonurka - tak jak w większość II stopni automatu oddechowego. Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

13 Możliwości konfiguracji sprzętu W maskach pełnotwarzowych, w których II stopień wychodzi na prawa stronę nie ma problemów z przekonfigurowaniem posiadanego sprzętu. Przewód LP maski wkręcamy w gniazdo pierwszego stopnia, w miejsce z którego wykręciliśmy drugi stopień automatu oddechowego. Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

14 Możliwości konfiguracji sprzętu W masce DIVATOR (INTERSPIRO) przewód średniego ciśnienia wychodzi na lewa stronę płetwonurka. Może wystąpić potrzeba zmiany konfiguracji przewodów w posiadanych automatach nurkowych. Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

15 Konfiguracja zestawu powietrznego butla pojedyncza z jednym zaworem Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

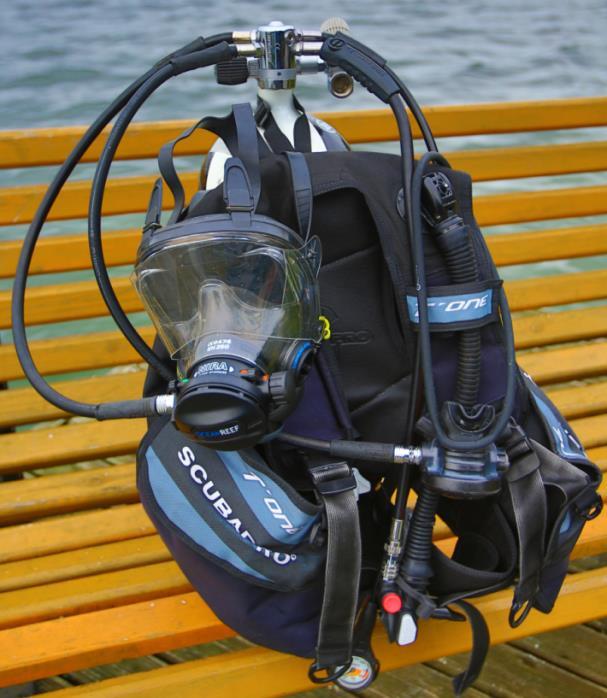

16 Konfiguracja zestawu powietrznego butla pojedyncza z jednym zaworem Konfiguracja zestawu powietrznego do nurkowania w masce pełnotwarzowej przewód LP wychodzi na prawą stronę. Pierwszy stopień automatu oddechowego Maska pełnotwarzowa Przewód manometru Przewód inflatora KRW Drugi stopień automatu oddechowego na gumie (octopus) Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

17 Konfiguracja zestawu powietrznego butla pojedyncza z jednym zaworem Konfiguracja zestawu powietrznego do nurkowania w masce pełnotwarzowej przewód LP wychodzi na lewą stronę. Pierwszy stopień automatu oddechowego Drugi stopień automatu oddechowego na gumie (octopus) Przewód manometru Przewód inflatora KRW Maska pełnotwarzowa Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

18 Konfiguracja zestawu powietrznego butla pojedyncza z jednym zaworem Elementy zestawu : pierwszy stopień automatu zasilający: maskę pełnotwarzową, drugi stopień automatu na gumie, przewód inflatora, manometr, Zalety : prosta konstrukcja niska cena zakupu, mały ciężar i gabaryty zestawu, nie ogranicza ruchów, małe opory w trakcie płynięcia. Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

19 Konfiguracja zestawu powietrznego butla pojedyncza z jednym zaworem Wady : przy awarii maski pełnotwarzowej lub pierwszego stopnia automatu brak możliwości przeprowadzenia procedury autoratownictwa - potrzebna pomoc partnera poprzez podanie czynnika oddechowego i zapewnienia pływalności, możliwość wypływu gazu przy rozszczelnieniu połączeń i przewodów nie można zakręcić zaworu przy pierwszym stopniu, nie zalecane podłączenie zasilania skafandra suchego możliwość zamarzania automatu, Zestaw przeznaczony do nurkowania w ciepłych wodach. Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

20 Konfiguracja zestawu powietrznego butla pojedyncza z dwoma zaworami Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

21 Konfiguracja zestawu powietrznego butla pojedyncza z dwoma zaworami Konfiguracja zestawu powietrznego do nurkowania w masce pełnotwarzowej przewód LP wychodzi na prawą stronę. Automat podstawowy Automat dodatkowy Przewód inflatora zasilany z automatu podstawowego Maska pełnotwarzowa zasilana z automatu podstawowego Przewód skafandra suchego zasilany z automatu dodatkowego Manometr zasilany z automatu dodatkowego Drugi stopień automatu na gumie zasilany z automatu dodatkowego Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

22 Konfiguracja zestawu powietrznego butla pojedyncza z dwoma zaworami Konfiguracja zestawu powietrznego do nurkowania w masce pełnotwarzowej przewód LP wychodzi na lewą stronę. Automat dodatkowy Automat podstawowy Drugi stopień automatu na gumie zasilany z automatu dodatkowego Manometr zasilany z automatu dodatkowego Przewód inflatora zasilany z automatu podstawowego Maska pełnotwarzowa zasilana z automatu podstawowego Przewód skafandra suchego zasilany z automatu dodatkowego Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

23 Konfiguracja zestawu powietrznego butla pojedyncza z dwoma zaworami Elementy zestawu : automat podstawowy zasila: maskę pełnotwarzową, inflator; automat dodatkowy zasila: dodatkowy drugi stopień na gumie, przewód suchego skafandra, manometr, Uwaga : przy zastosowaniu jednego systemu wyporu KRW zasilane z automatu dodatkowego. Zalety : mały ciężar i gabaryty zestawu, nie ogranicza ruchów, małe opory w trakcie płynięcia, zwiększenie bezpieczeństwa nurkowania poprzez zdublowanie pierwszych stopni automatów oddechowych, możliwość zakręcenia jednego z automatów w przypadku sytuacji awaryjnej, przy awarii maski pełnotwarzowej możliwość przejścia na automat zapasowy, możliwość przeprowadzenia nurkowania w niskich temperaturach, Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

24 Konfiguracja zestawu powietrznego butla pojedyncza z dwoma zaworami Wady : brak możliwości samodzielnego zakręcenia zaworu w sytuacji awaryjnej - potrzebna pomoc partnera, możliwość pomyłki partnera przy zakręceniu zaworu w sytuacji awaryjnej, dla zwiększenia bezpieczeństwa potrzeba stosowania dwóch systemów wyporu KRW i suchy skafander (podwyższa koszt zakupu), brak alternatywnego źródła powietrza, Zestaw przeznaczony do nurkowania w różnych warunkach klimatycznych. Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

25 Konfiguracja zestawu powietrznego zestaw dwubutlowy z możliwością separacji butli Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

26 Konfiguracja zestawu powietrznego zestaw dwubutlowy z możliwością separacji butli Konfiguracja zestawu powietrznego do nurkowania w masce pełnotwarzowej przewód LP wychodzi na prawą stronę. Automat podstawowy Automat dodatkowy Maska pełnotwarzowa zasilana z automatu podstawowego Przewód inflatora zasilany z automatu podstawowego Przewód skafandra suchego zasilany z automatu dodatkowego Drugi stopień automatu na gumie zasilany z automatu dodatkowego Manometr zasilany z automatu dodatkowego Konfiguracja sprzętu do nurkowania Płetwonurek w masce pełnotwarzowej Podlodowy KDP/CMAS (PPL) KDP CMAS

27 Konfiguracja zestawu powietrznego zestaw dwubutlowy z możliwością separacji butli Konfiguracja zestawu powietrznego do nurkowania w masce pełnotwarzowej przewód LP wychodzi na lewą stronę. Automat podstawowy Przewód inflatora zasilany z automatu podstawowego Maska pełnotwarzowa zasilana z automatu podstawowego Automat dodatkowy Manometr zasilany z automatu dodatkowego Przewód skafandra suchego zasilany z automatu dodatkowego Drugi stopień automatu na gumie zasilany z automatu dodatkowego Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

28 Konfiguracja zestawu powietrznego do nurkowania w masce pełnotwarzowej zestaw dwubutlowy z możliwością separacji butli Zalecana konfiguracja do nurkowań w maskach pełnotwarzowych. Elementy zestawu : automat podstawowy (prawy) zasila: maskę pełnotwarzową, inflator; automat dodatkowy (lewy) zasila: dodatkowy drugi stopień na gumie, przewód suchego skafandra, manometr, Uwaga: przy zastosowaniu jednego systemu wyporu KRW zasilane z automatu dodatkowego. Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

29 Konfiguracja zestawu powietrznego do nurkowania w masce pełnotwarzowej zestaw dwubutlowy z możliwością separacji butli Zalecana konfiguracja do nurkowań w maskach pełnotwarzowych. Zalety : ułożenie automatów i przewodów tak samo jak w najczęściej spotykanej konfiguracji do nurkowań technicznych (DIR, Hogarthian), małe opory w trakcie płynięcia, zwiększenie bezpieczeństwa nurkowania poprzez zdublowanie pierwszych stopni automatów oddechowych i możliwość separacji - dwie niezależne butle, możliwość samodzielnego zakręcenia zaworów i separacji butli w przypadku sytuacji awaryjnej, przy awarii maski pełnotwarzowej możliwość przejścia na automat zapasowy, możliwość przeprowadzenia nurkowania w niskich temperaturach, możliwość podłączenia kabloliny(liny) do pasów nośnych z metalowymi obręczami Wady : duża waga zestawu, przewody zasilające poszczególne elementy krzyżują się dochodzi do ich załamywania, wysoki koszt zakupu, Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

30 Konfiguracja zestawu powietrznego do nurkowania w masce pełnotwarzowej zestaw dwubutlowy z możliwością separacji butli Konfiguracja zestawu powietrznego do nurkowania w masce pełnotwarzowej przewód LP wychodzi na lewą stronę. Automat dodatkowy Manometr zasilany z automatu dodatkowego Przewód skafandra suchego zasilany z automatu dodatkowego Drugi stopień automatu na gumie zasilany z automatu dodatkowego Automat podstawowy Przewód inflatora zasilany z automatu podstawowego Maska pełnotwarzowa zasilana z automatu podstawowego Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

31 Konfiguracja zestawu powietrznego do nurkowania w masce pełnotwarzowej zestaw dwubutlowy z możliwością separacji butli Zalecana konfiguracja do wykonywania prac podwodnych w maskach pełnotwarzowych w Państwowej Straży Pożarnej. Elementy zestawu : automat podstawowy (lewy) zasila: maskę pełnotwarzową, inflator; automat dodatkowy (prawy)zasila : dodatkowy drugi stopień na gumie, przewód suchego skafandra, manometr, Zalety : przejrzystość konfiguracji przewody zasilające poszczególne elementy nie krzyżują się, łatwość przeprowadzania kontroli sprzętu przez kierującego pracami podwodnymi oraz nurka zabezpieczającego w trakcie nurkowania, małe opory w trakcie płynięcia, zwiększenie bezpieczeństwa nurkowania poprzez zdublowanie pierwszych stopni automatów oddechowych i możliwość separacji - dwie niezależne butle, możliwość samodzielnego zakręcenia zaworów i separacji butli w przypadku sytuacji awaryjnej, przy awarii maski pełnotwarzowej możliwość przejścia na automat zapasowy, możliwość przeprowadzenia nurkowania w niskich temperaturach, Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

32 Konfiguracja zestawu powietrznego do nurkowania w masce pełnotwarzowej zestaw dwubutlowy z możliwością separacji butli Zalecana konfiguracja do wykonywania prac podwodnych w maskach pełnotwarzowych w Państwowej Straży Pożarnej. Wady : ułożenie automatów i przewodów inaczej niż w najczęściej spotykanej konfiguracji do nurkowań technicznych (DIR, Hogarthian) może powodować pomyłkę przy wykonywaniu procedur autoratownictwa, nurkowie praworęczni mogą mieć problem z zakręceniem automatu podstawowego ruchliwość stawu barkowego lewego może być mniejsza względem prawego, w przestrzeniach zamkniętych zawór automatu podstawowego może być zakręcany, duża waga zestawu, wysoki koszt zakupu, Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

33 Sprzęt dodatkowy stosowany i sposób mocowania. Maska dodatkowa : powinna być umieszczona w miejscu, z którego płetwonurek może ją w szybki sposób wyjąć, zalecane jest umieszczanie maski zapasowej w kieszeniach suchego skafandra lub URW, dopuszczalne jest mocowanie na karabinku przymocowanym do URW, Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

34 Sprzęt dodatkowy stosowany i sposób mocowania. Szelki asekuracyjne : wymagane są przy wykonywaniu prac podwodnych, do szelek mocuje się kablolinę (linę) przy pomocy karabinka z zabezpieczeniem, przy nurkowaniach rekreacyjnych możliwe jest podłączenie kabloliny (liny) do metalowych obręczy zamocowanych na stałe do URW, Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

35 Sprzęt dodatkowy stosowany i sposób mocowania. nóż kompas latarka komputer nurkowy Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

36 Ergonomia i bezpieczeństwo konfiguracji. zastosowanie zestawów dwubutlowych z możliwością separacji powoduje zwiększenie bezpieczeństwa nurkowania nurek samodzielnie jest w stanie wykonać procedury autoratownicze, nurkując z maska pełnotwarzową automat dodatkowy powinien posiadać przewód LP o odpowiedniej długości, pozwalający na prawidłowe wykonanie procedury braku czynnika oddechowego u partnera, pasy mocujące zestaw nie powinny ograniczać ruchów płetwonurka, sprzęt dodatkowy mocujemy w taki sposób, aby był do niego swobodny dostęp w każdej sytuacji, zastosowanie zaworu atmosfery (ABV) pozwala na oddychanie na powierzchni nurek nie zużywa czynnika oddechowego, Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

37 PODSUMOWANIE Przed nurkowaniem w masce pełnotwarzowej dopasuj do twarzy wyrównywacz ciśnienia (bloker nosa) złe dopasowanie może spowodować niemożliwość przeprowadzenia nurkowania, Konfiguracja automatów do nurkowania w masce pełnotwarzowej zależy od liczby butli, zaworów oraz konstrukcji maski - wąż z lewej strony, wąż z prawej strony. Podczas przygotowywania się do nurkowania przemyśl miejsce zamocowania narzędzia do cięcia, maski dodatkowej - abyś mógł skorzystać z nich w sytuacji awaryjnej, Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

38 AUTORZY Tekst i opracowanie : Marcin Wajdyk, Zdjęcia : Artur Litwin, Marcin Wajdyk, Radosław Szymański Włodzimierz Kapiec, Zbigniew Kwiatkowski, Konsultacje: Andrzej Tomicki, Marcin Dąbrowski, Marek Narel, Piotr Nieckarz. Radosław Szymański, Włodzimierz Kapiec, W prezentacji wykorzystano materiały promocyjne i instrukcje obsługi sprzętu: INTERSPIRO, OTS, POSEIDON, OCEANREEF, APEKS. Prawa autorskie do niniejszej prezentacji przysługują OCSP KDP PTTK. Powielanie prezentacji w całości lub w części, jej modyfikowanie i publiczne odtwarzanie bez zgody OCSP KDP PTTK jest zabronione. Aktualizacja Marcin Wajdyk Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

39 Pytania??? Dziękuję za uwagę Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS
