1 Panel zasilania nurka KMACS 5 Kirby Morgan Air Control System 5 (KMACS 5) jest lekkim, przenośnym systemem nadzoru zasilania w mieszankę oddechową, przeznaczonym do zastosowania w klasycznych akcjach nurkowych (zasilanie w mieszankę oddechowa z powierzchni akwenu). KMACS 5 nadzoruje zasilanie nurków w mieszankę oddechową, komunikację oraz głębokość zanurzenia. Pozwala na komunikację pomiędzy dwoma nurkami w trybie simplex (na dwóch przewodach) lub duplex (przeplot na czterech przewodach) KMACS 5 jest również dostępny w wykonaniu bez komunikatora. Zasilanie mieszanką oddechową może być realizowane przy użyciu kompresorów niskociśnieniowych lub pojemników (butli) wysokociśnieniowych. Parametryczny regulator pierwszego stopnia KMACS 5 obniża ciśnienie źródła mieszanki i dostarcza ją do układu oddechowego skafandra (hełmu) nurkowego za pomocą przewodu powietrznego. Przyłącza wysokociśnieniowe z adapterami do standardu DIN pozwalają na użycie butli nurkowych zgodnych ze standardami US lub DIN. Przyłącza zasilające niskiego ciśnienia pozwalają na użycie kompresora niskociśnieniowego jako podstawowego źródła mieszanki oddechowej (powietrza). Dla każdego nurka dedykowany jest kompletny system pneumatyczny z podwójnymi wskaźnikami ciśnienia (dla standardu US i metrycznego) oraz system zasilający z podwójną linia wysokiego ciśnienia. Pozwala to na wymianę zużytych butli bez wpływu na akcję nurkową. Separację pomiędzy systemami zasilającymi poszczególnych nurków zapewniają zawory odcinające. Komunikator jest systemem, który zapewnia niezawodną komunikację pomiędzy zespołem nawodnym a nurkiem lub zespołem nurków, kapsułą transportową, komorą dekompresyjną czy innym obiektem podwodnym oraz sygnalizację nurkową (dzwonki). Lekka i odporna na udary obudowa z polietylenu posiada podwójne ścianki i wzmocnione narożniki, co zapewnia jej wysoką wytrzymałość i odporność oraz długi czas użytkowania. Uszczelki typu O-Ring zapewniają szczelność i odporność na zawilgocenie urządzeń w zamkniętej obudowie. Wszystkie zatrzaski wykonane są ze stali nierdzewnej, co znakomicie przedłuża czas życia urządzenia.

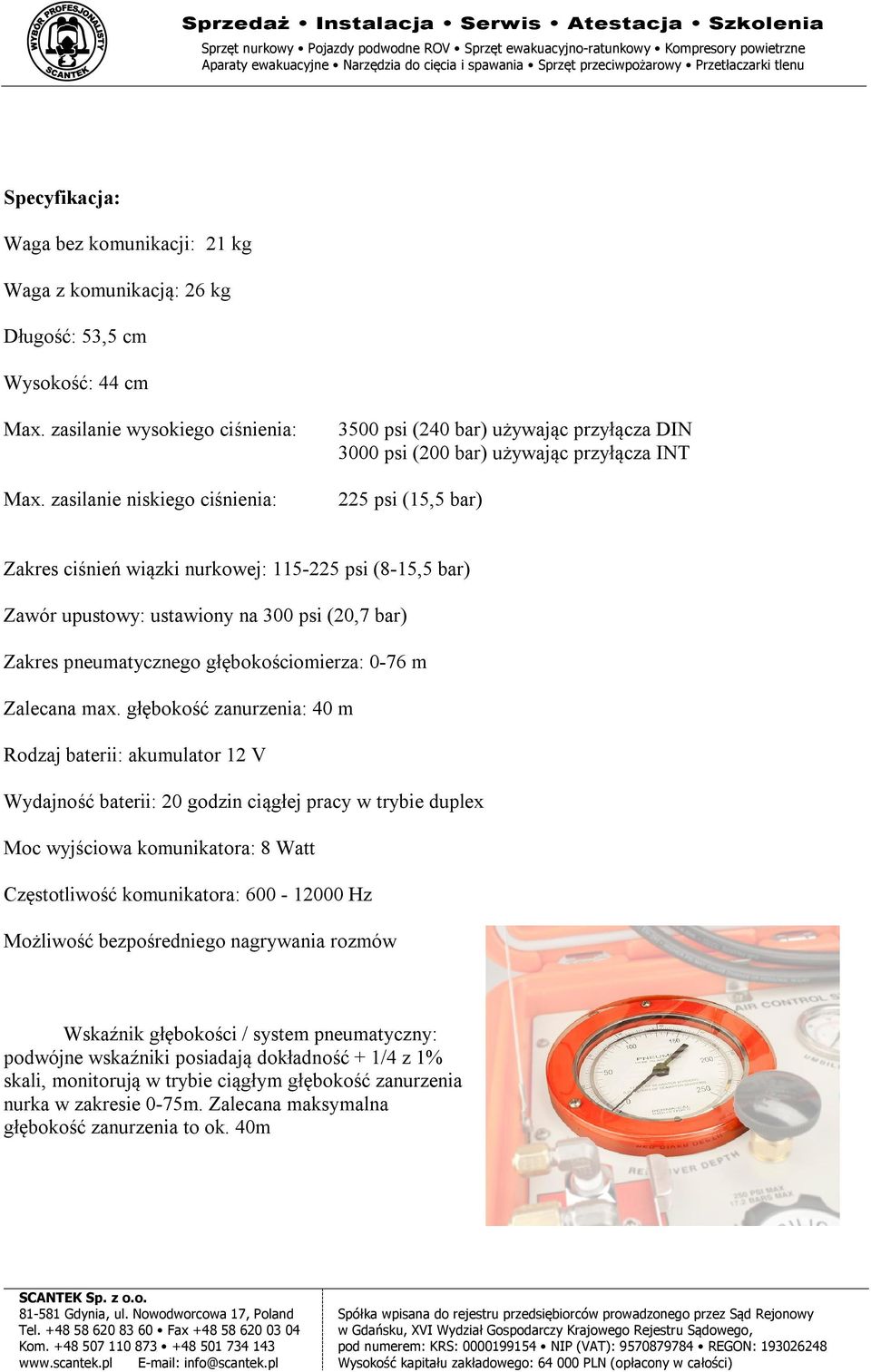

2 Specyfikacja: Waga bez komunikacji: 21 kg Waga z komunikacją: 26 kg Długość: 53,5 cm Wysokość: 44 cm Max. zasilanie wysokiego ciśnienia: Max. zasilanie niskiego ciśnienia: 3500 psi (240 bar) używając przyłącza DIN 3000 psi (200 bar) używając przyłącza INT 225 psi (15,5 bar) Zakres ciśnień wiązki nurkowej: psi (8-15,5 bar) Zawór upustowy: ustawiony na 300 psi (20,7 bar) Zakres pneumatycznego głębokościomierza: 0-76 m Zalecana max. głębokość zanurzenia: 40 m Rodzaj baterii: akumulator 12 V Wydajność baterii: 20 godzin ciągłej pracy w trybie duplex Moc wyjściowa komunikatora: 8 Watt Częstotliwość komunikatora: Hz Możliwość bezpośredniego nagrywania rozmów Wskaźnik głębokości / system pneumatyczny: podwójne wskaźniki posiadają dokładność + 1/4 z 1% skali, monitorują w trybie ciągłym głębokość zanurzenia nurka w zakresie 0-75m. Zalecana maksymalna głębokość zanurzenia to ok. 40m

3 Monitoring głębokości / pokrętło pneumatyczne jest użyty do pomiary przepływu powietrza używanego w systemie pomiaru głębokości. Wskaźnik wysokiego ciśnienia bezpośrednio nadzoruje ciśnienie w obu dołączonych butlach zasilających. Przyłącze zasilania wysokiego ciśnienia z łącznikiem w standardzie DIN. Każde przyłącze posiada zawór spustowy, umożliwiający szybką wymianą butli zasilających. Maksymalne wartość zasilania wysokociśnieniowego to 4500 P.S.I. (300 bar).

4 Przyłącze zasilania niskiego ciśnienia pozwala na użycie kompresora niskociśnieniowego jako podstawowego źródła zasilającego. Maksymalna wartość przyłączonego ciśnienia to 225 P.S.I. Pokrętło regulatora ciśnienia pozwala kontrolę ciśnienia mieszanki dostarczanej do przewodu powietrznego. Możliwy do uzyskania zakres regulacji to 115 P.S.I.-225 P.S.I. Uchwyt zaworu przełączającego jest używany do wyboru jednej z dołączonych do KMACS butli wysokociśnieniowych. Dzięki niemu, butle mogą być wymieniane bez wpływu na akcję nurkową.

5 Zawór odcinający kontroluje przepływ powietrza do obu nurków. Jeżeli rączka zaworu jest podniesiona (pionowo) zawór jest otwarty. Jeżeli rączka zaworu jest położona (poziomo) zawór jest zamknięty. Łącznik gniazd zasilających wykonany ze stali nierdzewnej łączy przewód powietrzny nurka oraz przewód monitorujący z urządzeniem KMACS, zapewniając silne, niezawodne i odporne na korozję połączenie. Separację pomiędzy systemami zasilającymi poszczególnych nurków zapewniają zawory odcinające. Wskaźnik ciśnienia przewodu powietrznego zapewnia ciągły odczyt ciśnienia w przewodzie powietrznym, zasilającym układ oddechowy wyposażenia nurkowego. Zakres wskazań to P.S.I. (0-20 Bar). Zalecana wartość ciśnienia w przewodzie powietrznym to P.S.I.
