1 KURS STRAZAKÓW RATOWNIKÓW OSP część II TEMAT 4: Sprzęt ochrony dróg oddechowych Autor: Marek Płotica

2 Proces oddychania Oddychanie jest to proces pobierania przez organizm tlenu z powietrza oraz wydzielania dwutlenku węgla powstałego w wyniku zachodzących w organizmie procesów życiowych.

3 Skład powietrza 1% innych gazów to: dwutlenek węgla, argon, wodór, ksenon, neon, krypton, hel.

4 Drogi oddechowe

5 Układ krwionośny

6 Pojemność płuc V - pojemność oddechowa, Vż - pojemność życiowa, Vwd - zapasowa pojemność wdechowa, Vz - objętość zalegająca, Vwy - zapasowa pojemność wydechowa, Vc -całkowita pojemność.

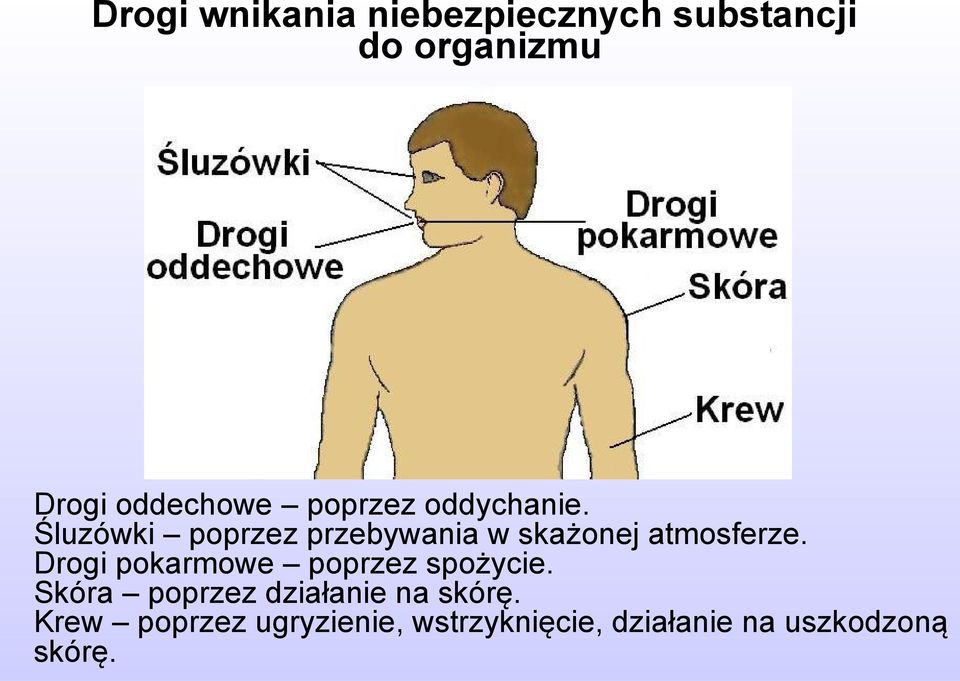

7 Drogi wnikania niebezpiecznych substancji do organizmu Drogi oddechowe poprzez oddychanie. Śluzówki poprzez przebywania w skażonej atmosferze. Drogi pokarmowe poprzez spożycie. Skóra poprzez działanie na skórę. Krew poprzez ugryzienie, wstrzyknięcie, działanie na uszkodzoną skórę.

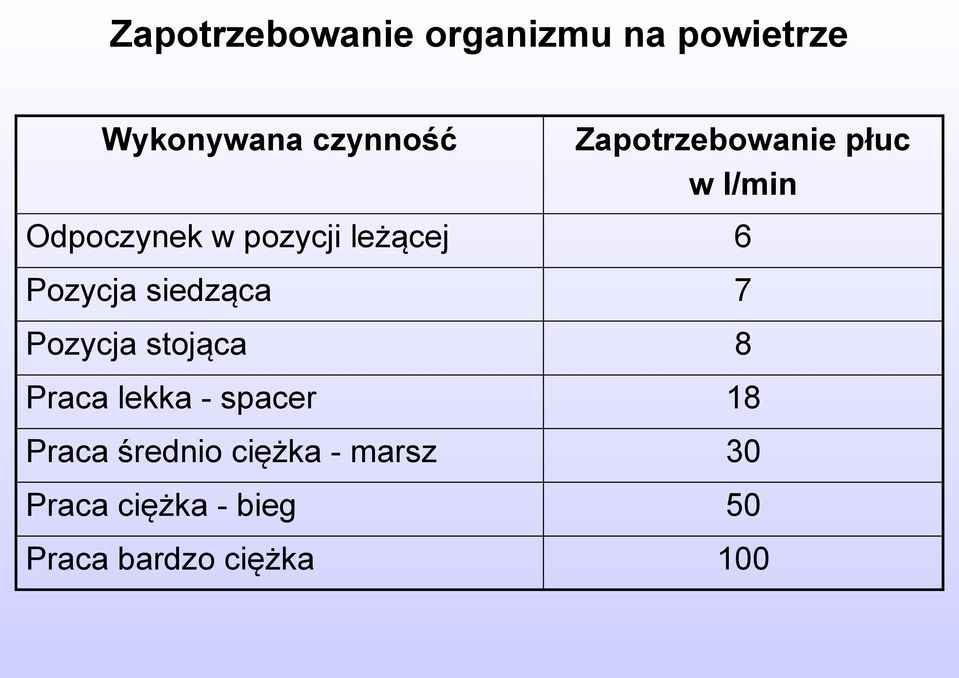

8 Zapotrzebowanie organizmu na powietrze Wykonywana czynność Zapotrzebowanie płuc w l/min Odpoczynek w pozycji leżącej 6 Pozycja siedząca 7 Pozycja stojąca 8 Praca lekka - spacer 18 Praca średnio ciężka - marsz 30 Praca ciężka - bieg 50 Praca bardzo ciężka 100

9 Objawy niedotlenienia apatia, wzmożone zaufanie do siebie, silne pobudzenie, zaniki pamięci, bezsenność, osłabienie, nudności, zaburzenie koordynacji ruchów, ból głowy, omdlenia, zaburzenia psychiczne, przyspieszenie akcji serca, sinica, drgawki.

10 Podział sprzętu oddechowego stosowanego w straży Sprzęt ochrony dróg oddechowych Sprzęt filtracyjny Sprzęt izolacyjny Aparaty o obiegu otwartym Aparaty podciśnieniowe Aparaty o obiegu zamkniętym Aparaty nadciśnieniowe

11 Warunki stosowania sprzętu filtracyjnego 1. Zawartość tlenu nie może być mniejsza od 17%. 2. Ilość szkodliwych związków nie może przekraczać wartości krytycznej. 3. Posiadamy pochłaniacz odpowiedni dla występującego gazu.

12 Sprzęt filtrujący Maska dwudrożna Wąż Filtropochłaniacz

13 Zawór zwrotny maski

14 Maska dwudrożna typ GSM 1 - zawór wdechowy, 2 - zawór wydechowy, 3 - wycieraczka szyby, 4 - pokrętło wycieraczki.

15 Przestrzeń martwa maski

16 Schemat działania aparatu tlenowego

17 Reduktor dwustopniowy o stopniach połączonych

18 Reduktor dwustopniowy o stopniach rozłączonych

19 Elementy aparatu o obiegu otwartym maska, automat oddechowy, wąż średniego ciśnienia, pasy nośne naramienne, butle, pas biodrowy, zawór odcinający, stelaż, manometr, - wąż wysokiego ciśnienia, - mocowanie butli, - reduktor, - sygnalizator akustyczny.

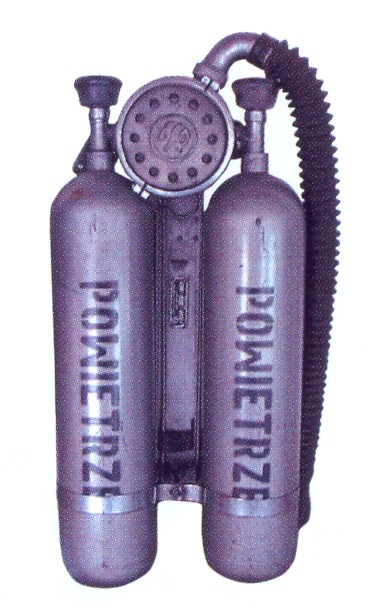

20 Aparat powietrzny

21 Schemat budowy aparatu AP 3 Reduktor dwustopniowy o stopniach połączonych 1 - butla, 2 - zawór odcinający, 3 - reduktor, 4 - sygnalizator akustyczny, 5 - wąż oddechowy, 6 - maska, 7 - przewód wysokociśnieniowy, 8 - manometr.

22 Cechy wybite na butlach

23 Butla stalowa i kompozytowa Aparat z butlą kompozytową

24 Stelaż W przedstawionym obok stelażu zamontowany jest reduktor z sygnalizatorem akustycznym i wąż wysokiego ciśnienia z manometrem. 1 - stelaż, 2 - reduktor, 3 - pasy mocujące butlę, 4 - pasy naramienne, 5 - wąż wysokiego ciśnienia, 6 - manometr, 7 - pas biodrowy.

25 Widok aparatu FASER APS 2/2-50

26 Aparat powietrzny FASER APS/3 Reduktor dwustopniowy o stopniach rozdzielonych 1 - butla, 2 - zawór odcinający, 3 - reduktor, 4 - automat oddechowy, 5 - maska, 6 - manometr, 7 - sygnalizator akustyczny.

27 Czynności przy zakładaniu i zdejmowaniu maski

28 Maska podciśnieniowa

29 Części składowe maski

30 Maska

31 Przepływ powietrza przez maskę

32 Manometr Zasada działania manometru - rurka Burdona

33 Zintegrowany czujnik kontrolny bezprzewodowy na wężu wysokiego ciśnienia

34 Okulary mocowane w masce

35 Czujnik bezruchu

36 Urządzenie foniczne podhełmowe

37 Aparaty z funkcją ewakuacji poszkodowanych z maską pełnotwarzową z kapturem

38 Przewożenie aparatów w samochodzie

39 Czynności sprawdzające przed pracą aparatu 1. Uszkodzenia mechaniczne. 2. Plomby serwisowe. 3. Umocowanie i dokręcenie butli. 4. Działanie sygnalizatora. 5. Ciśnienie w butlach. 6. Szczelność aparatu. 7. Szczelność maski. 8. Kontrola pracy aparatu.

40 Zasady bhp w trakcie pracy Nie uszkodzić mechanicznie aparatu. Nie odsunąć lub zerwać maski. Monitorować ciśnienie w butlach. W momencie zadziałania sygnalizatora opuścić strefę skażoną. Używać czujnika bezruchu. Używać sprzęt zgodnie z instrukcją. Używać sprzęt tylko na polecenie dowódcy. Utrzymywać łączność. 9. Wyjąć protezy zębowe.

41 Komora treningowa

42 Stanowisko kontrolne komory treningowej

43 Zadymianie komory

44 Ćwiczenia przed wejściem do komory

45 Pokonywanie toru w komorze

46 Przeszkody na torze

47 Wykorzystano: Kosiński J.: Sprzęt ochrony dróg oddechowych. Wyższa Oficerska Szkoła Pożarnicza, Warszawa Rozmarynowicz M, Horak J, Jankowski K.: Ochrona dróg oddechowych. Instytut Wydawniczy CRZZ, Warszawa Zaremba A.: O budowie i czynnościach ciała ludzkiego. Państwowy. Zakład Wydawnictw Lekarskich, Warszawa Gil D: Wyposażenie osobiste i ochronne strażaka. Szkoła Podoficerska PSP. Bydgoszcz Historia Fabryki Sprzętu Ratunkowego i Lamp Górniczych FASER Tarnowskie Góry Instrukcje użycia, Instrukcje użytkowania, Instrukcje obsługi, materiały szkoleniowe i reklamowe firm; FASER, FENZY, MSA AUER, DREAGER, SCOTT, INTERSPIRO.
