1 Instalacja wodociągowa przeciwpożarowa a bezpieczeństwo pożarowe budynków wymagania w projektowaniu i wykonawstwie

2 Instalacja wodociągowa przeciwpożarowa a bezpieczeństwo pożarowe budynków wymagania w projektowaniu i wykonawstwie Rzeczoznawca ds. Zabezpieczeń Przeciwpożarowych Rzeczoznawca Stowarzyszenia Inżynierów i Techników Pożarnictwa mgr inż. Ryszard Stępkowski ExpErt Biuro Techniczne Ochrony Przeciwpożarowe Rok założenia 1995 Biuro Kielce, ul. Wesoła 51 lok. 614 (VIp) tel ; tel/fax ; expertpoz@op.pl; expert@pozarnictwo.com.pl www. pozarnictwo.com.pl

3 Podstawa prawna stosowania i projektowania instalacji wodociągowych przeciwpożarowych Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U. Nr 80, poz.563)

4 Standardy techniczne dla projektowania i wykonawstwa PN-EN Stałe urządzenia gaśnicze. Hydranty wewnętrzne. Część 1: Hydranty wewnętrzne z wężem półsztywnym PN-EN Hydranty wewnętrzne. Wymagania techniczne dotyczące hydrantów wewnętrznych z wężem płasko składanym PN-B-02865:1997/Ap1:1999 Ochrona przeciwpożarowa budynków - Przeciwpożarowe zaopatrzenie wodne - Instalacja wodociągowa przeciwpożarowa do wykorzystania

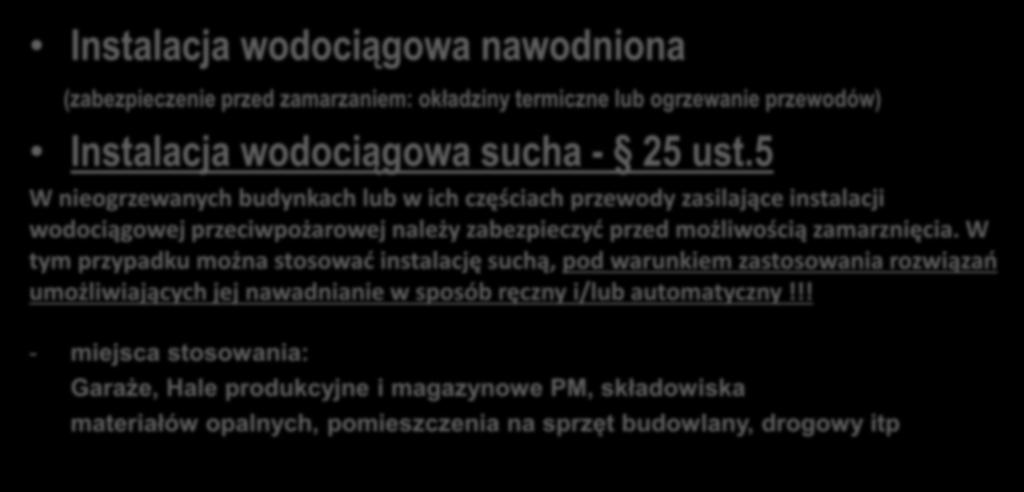

5 Rodzaj instalacji wodociągowej przeciwpożarowej Instalacja wodociągowa nawodniona (zabezpieczenie przed zamarzaniem: okładziny termiczne lub ogrzewanie przewodów) Instalacja wodociągowa sucha - 25 ust.5 W nieogrzewanych budynkach lub w ich częściach przewody zasilające instalacji wodociągowej przeciwpożarowej należy zabezpieczyć przed możliwością zamarznięcia. W tym przypadku można stosować instalację suchą, pod warunkiem zastosowania rozwiązań umożliwiających jej nawadnianie w sposób ręczny i/lub automatyczny!!! - miejsca stosowania: Garaże, Hale produkcyjne i magazynowe PM, składowiska materiałów opalnych, pomieszczenia na sprzęt budowlany, drogowy itp

6 Pozostałe wymagania dla instalacji wodociągowej przeciwpożarowej przykład hydrantu 25 typ HW-25 N-20/30 "UN produkcji Gras Hydrant wewnętrzny na wąż półsztywny DN25 Zawieszany (natynkowy) "N" Model "UN" - zasilania z prawej lub lewej strony; możliwość montowania ROP systemu sygnalizacji pożaru w drzwiczkach szafki hydrantowej

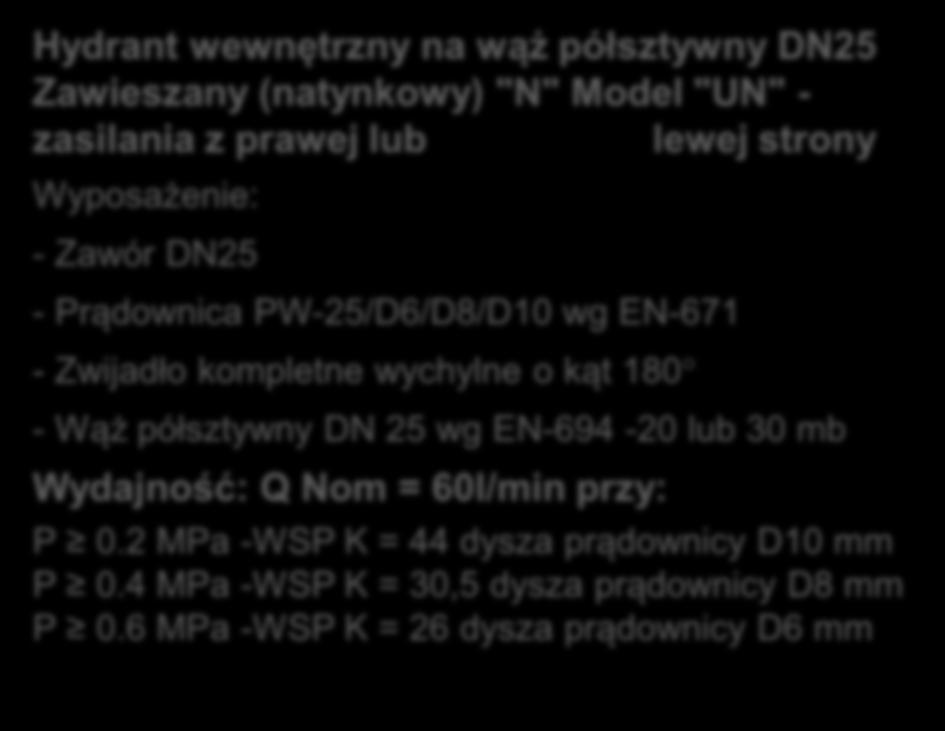

7 Pozostałe wymagania dla instalacji wodociągowej przeciwpożarowej przykład hydrantu 25 typ HW-25 N-20/30 "UN produkcji Gras Hydrant wewnętrzny na wąż półsztywny DN25 Zawieszany (natynkowy) "N" Model "UN" - zasilania z prawej lub lewej strony Wyposażenie: - Zawór DN25 - Prądownica PW-25/D6/D8/D10 wg EN Zwijadło kompletne wychylne o kąt Wąż półsztywny DN 25 wg EN lub 30 mb Wydajność: Q Nom = 60l/min przy: P 0.2 MPa -WSP K = 44 dysza prądownicy D10 mm P 0.4 MPa -WSP K = 30,5 dysza prądownicy D8 mm P 0.6 MPa -WSP K = 26 dysza prądownicy D6 mm

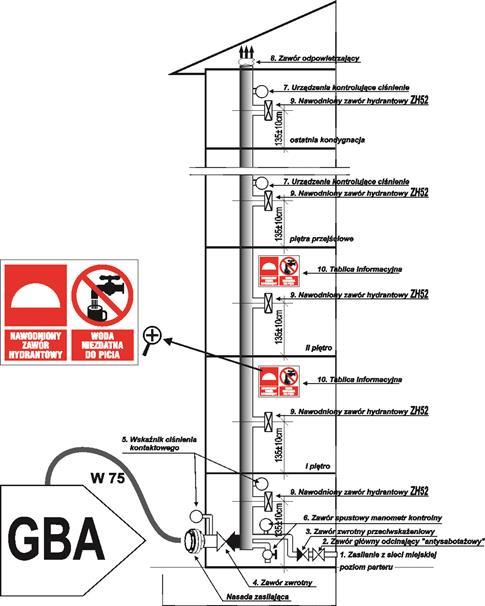

8 Zawory hydrantowe 52 podstawa prawna stosowania i wymagania cd. Przykład rozwiązania projektowego instalacji wodociągowej ppożarowej z zaworami hydrantowymi ZH52

9 Instalacja wodociągowa przeciwpożarowa - badania Badanie instalacji ppoż. wewnętrznej (na podstawie PN-B-02865:1997; nowszych wymagań w zakresie badań brak) Sprawdzenie zgodności z projektem Warunkiem przystąpienia do badań jest sprawdzenie zgodności instalacji z projektem, z uwzględnieniem zapisów w dzienniku budowy, w tym w oświadczeniach wykonawcy o zgodności instalacji z projektem, protokołach odbiorów częściowych zakrytych fragmentów instalacji. Oględziny zewnętrzne Oględziny zewnętrzne przeprowadza się nie uzbrojonym okiem. Sprawdzenie wymiarów Sprawdzenie wymiarów przeprowadza się za pomocą uniwersalnych przyrządów pomiarowych. Sprawdzenie podłączenia węża Sprawdzenie podłączenia węża przeprowadza się podłączając zawór hydrantowy do nasady wg PN- M-51151:1987 (PN-87/M-51151) z łącznikami tłocznymi wg PN-M-51031:1991 (PN-91/M-51031). Podłączenie wykonuje się za pomocą klucza do łączników wg PN-M-51014:1953 (PN-53/M-51014). Sprawdzenie wydajności wodnej Sprawdzenie wydajności wodnej przeprowadza się z użyciem przepływomierza o klasie dokładności co najmniej 2,5 przy całkowicie otwartym zaworze hydrantowym. Podczas odbioru sprawdzeniu podlega wydajność każdego z zainstalowanych zaworów. Sprawdzenie wydajności podczas jednoczesnego poboru wody Sprawdzenie wydajności podczas jednoczesnego poboru wody z dwóch lub czterech zaworów hydrantowych położonych najniekorzystniej pod względem hydraulicznym na jednej kondygnacji lub w jednej strefie pożarowej. Sprawdzenie ciśnienia Sprawdzenie ciśnienia przeprowadza się przy całkowicie otwartych zaworach hydrantowych za pomocą manometru podczas jednoczesnego poboru wody z dwóch lub czterech zaworów. Przy odbiorze, sprawdzenia dokonuje się dla wszystkich zainstalowanych hydrantów.

10 Dziękuję za uwagę Rzeczoznawca ds. Zabezpieczeń Przeciwpożarowych Rzeczoznawca Stowarzyszenia Inżynierów i Techników Pożarnictwa mgr inż. Ryszard Stępkowski cała prezentacja może być udostępniona płatnie po kontakcie z autorem
