3 Zabezpieczenie przed przepeænieniem dla strefy 0 Typ LS 300 z LS 500 Sygnalizator poziomu LS 300 z przetwornikiem LS 500 jest urzœdzeniem zabezpieczajœcym przed przeænieniem zbiorników. Sygnalizator poziomu Typ LS 300 W przypadku, gdy kontrolowane ciecze mogæyby zanieczy ci wody gruntowe, czujnik poziomu jest wa nym elementem ochrony rodowiska. Czujnik poziomu skæada siø z sondy montowanej wewnœtrz zbiornika i przetwornika z wyj ciem alarmowym i wyj ciem przeka nikowym. Posiada certyfikat Ex do stosowania w strefie 0. Przetwornik LS 500 Zastosowanie Czujniki poziomu LS 300 z przetwornikami LS 500 firmy FAFNIR sœ u ywane do kontroli napeænienia zbiorników umieszczonych w strefie bezpiecznej lub w strefie niebezpiecznej. Szczególnie majœ zastosowanie do sygnalizacji poziomu maksymalnego w zbiornikach umieszczonych w strefie niebezpiecznej z cieczami typu: benzyna, olej, substancje ropopochodne lub inne. Zalety stosowania urzœdze firmy FAFNIR wypróbowane i sprawdzone w najtrudniejszych warunkach stosowane od ponad 25 lat æatwe do ustawienia dla zbiorników o ró nych wielko ciach dwuprzewodowe poæœczenie z przetwornikiem czujnik nie posiada czø ci ruchomych bezobsæugowe certyfikat dla strefy 0

Czujnik poziomu skæada siø z sondy montowanej wewnœtrz zbiornika i przetwornika z wyj ciem alarmowym i wyj ciem przeka nikowym. Posiada certyfikat Ex do stosowania w strefie 0.

4 Zasada dziaæania Sonda typu LS 300, zamontowana wewnœtrz zbiornika, poæœczona jest z przetwornikiem typu LS 500 kablem dwuprzewodowym. W czujniku w punkcie progowym zamontowany jest opornik PTC. Opornik PTC posiada zmiennœ oporno, której warto wzrasta wraz ze wzrostem temperatury. Poniewa ciecze sœ lepszymi przewodnikami ciepæa ni powietrze i gazy, opornik PTC nagrzewa siø bardziej w powietrzu i gazach. Zanurzony w cieczy opornik PTC ochæadza siø i zmienia skokowo swojœ oporno. Zmiana ta interpretowana jest przez przetwornik. Poprawno e pracy opornika PTC jest ciœgle kontrolowana ( Scannerfunktion ). Bezpotencjaæowe wyj cia przeka nikowe sterowane przez przetwornik umo liwiajœ poæœczenie optycznych i akustycznych urzœdze alarmowych, sterowa lub przeka nik w mocy. Przy wystœpieniu dowolnego uszkodzenia, lub je eli kontrolowana ciecz osiœgnie punkt progowy sygnalizatora poziomu wystœpi alarm i nastœpi komiec procesu napeæniania np. przez wyæœczenie pompy. Wskazówki instalacyjne Poziom sygnalizacji jest æatwo ustawialny poprzez przesuniøcie sondy rurowej wewnœtrz kró ca gwintowego w zakresie dæugo ci sondy. Dæugo obszaru pomiarowego dla sœd z koænierzem zdeterminowana jest przez wymiary podane przez klienta. Budowa Czujnik poziomu skæada siø z: opornika PTC sondy rurowej przyæœcza procesowego, opcjonalnie: przyæœcza gwintowego przyæœcza koænierzowego obudowa poæœczeniowa z zabezpieczeniem przed przepiøciem opcja z poæœczeniem z wtyczkœ poæœczenia testowego Przetwornik skæada siø z: procesora dla rezystora PTC z funkcjœ skanowania wyj cia przeka nikowego bezpotencjaæowego wska nik w wietlnych obudowy z przyæœczami (nie dla LS ) Zæœcza procesowe Sonda poziomu LS 300 dostarczana jest z przyæœczem gwintowym lub koænierzowym. Zæœcza gwintowe mogœ mie nastøpujœce wymiary: G 3/8 dla sondy rurowej o rednicy10 mm G 1 dla sondy rurowej o rednicy 24 mm. Dla LS 500 z mo liwo ci testowania sœ 2 mo liwo ci przyæœczenia: wtykowe dla przeno nego przyrzœdu kontrolnego staæe podæœczenie dla sieci sprø onego powietrza. Wskazówki instalacyjne Podczas instalacji czujnika poziomu nale y mie pewno, e czujnik nie znajduje siø w miejscu przepæywu gazu. Je eli nie mo na uniknœ takiej sytuacji czujnik nale y wyposa y w osæonø zabezpieczajœcy przed przepæywem gazu. Przetwornik nie mo e by zastosowany w strefie zagro onej eksplozjœ.

Poniewa ciecze sœ lepszymi przewodnikami ciepæa ni powietrze i gazy, opornik PTC nagrzewa siø bardziej w powietrzu i gazach. Zanurzony w cieczy opornik PTC ochæadza siø i zmienia skokowo swojœ oporno.

5 Dane techniczne Czujnik Poziomu LS 300: Temperatura medium: -25 C do +80 C; -40 C do +50 C Temperatura otoczenia: -25 C do +50 C; -40 C do +80 C Ci nienie: 0-25 bar Zwæoka czasowa: < 2 sekundy Poæœczenie obudowy: LS 300 mosiœdz chrom; LS 300 ES/FS stal kwasoodporna zintegrowane zabezpieczenie przeciwprzepiøciowe LS 300 U Klasa ochrony obudowy: IP 67 Materiaæy czø ci stykajœcych siø z medium: stal kwasoodporna Materiaæy specjalne dla czø ci stykajœcych siø z medium: Koænierz (powæoka na stali kwasoodpornej), przyæœcze gwintowe, sonda rurowa, dysza testowa: Hastelloy C22 (2.4602); B3 (2.4600) Powæoka na stali kwasoodpornej : E-CTFE (Halar) Wska nik: Tantal, Hastelloy C22 (2.4602); B3 (2.4600) Poæœczenia elektryczne Czujnik poziomu Czujnik poziomu Wyj cie * max. 250 m 2 x max. 500 m 2 x 1 2 max. 750 m 2 x Wyj cie S lub Z (opcja) Zasilanie 24, 110, 230 V, 50 Hz 24 V DC Wyj cie Wyj cie S lub Z (opcja) Zasilanie 24, 110, 230 V, 50 Hz 24 V DC LS 500 LS Zasilanie QE 200 Czujnik poziomu 1 Czujnik poziomu 2 Wyj cie 1 * Wyj cie 2 * Zasilanie 24, 110, 230 V, 50 Hz 24 V DC * do urzœdze sterujœcych lub sygnalizacyjnych Lampa (alarm optyczny) Alarm akustyczny Przycisk potwierdzajœcy (kasuje alarm akustyczny) Mo liwe zewnøtrzne przyæœczenia LS Duo (podw jny) Wymiary: ªrednica rury: 10 x 1,5; 24 x 2 Dæugo sondy: 100 mm do 3000 mm Wiøcej danych na rysunku Przetwornik LS 500: Dane procesowe: Napiøcie zasilania: 24 V, 110 V, 230 V; 50 Hz lub 24 V DC Pobór mocy: 4 VA; 5 W Temperatura otoczenia: -25 C do +50 C Klasa ochrony obudowy: IP 40 Klasa ochrony obudowy dla wsuwania kart 19 : IP 20 Wyj cia LS 500: Wyj cie stykowe bezpotencjaæowe 250 VAC; 4 A cos ϕ 0,7; max. 500 VA 250 VDC; 0,25 A; max 50 W Wej cia: Wej cie z sondy poziomu: dwuprzewodowe, niezale ne od polaryzacji max dæugo kabla: 750 m; 1,50 mm 2 Wymiary: LS 500: W 150 x S 75 x G 110 LS : karta 160 x 100; 7TE Akcesoria Przeno ne urzœdzenie testujœce typu FS 82 T / typu FS 92 T Moduæ zatwierdzajœcy, typu QE 200 Syrena typu HPW 110 Syrena ze zintegrowanym alarmem wietlnym typu HR Alarm wietlny typu HR Alarm wietlny typu W Alarm wietlny rotacyjny typu R4 Gniazdko typu S28 do LS 300 z poæœczeniem wtykowym Obudowa dla wsuwania kart 19 Podæuc ne gniazdo wtykowe (48 biegunowe) dla kart 19 Typu F (DIN 41612) Szafa (stalowa) dla system w zabezpieczajœcych przed przepeænieniem

medium: stal kwasoodporna 1.4571 Materiaæy specjalne dla czø ci stykajœcych siø z medium: Koænierz (powæoka na stali kwasoodpornej), przyæœcze gwintowe, sonda rurowa, dysza testowa: Hastelloy C22 (2.

6 LS 300 EU LS 300 FU 55 (SW 51) 55 (SW 51) PG 11 PG Podæœczenie dla uziemienia Dæugo sondy trwale zaznaczona SW 22 G 3/8 50 Podæœczenie dla uziemienia Koænierz wg. norm DIN/ASA lub odpowiednich norm krajowych opr cz koænierzy typu L oraz M Ø10 Ø10 Ø12 Ø12 Ø88 Ø Dæugo sondy trwale zaznaczona trwale zaznaczona Dæugo sondy szczelnie zaspawane Punkt progowy Punkt progowy LS 300 ESPU LS 300 FSPU Maksimalny moment obrotowy Maksimalny moment obrotowy Podæœczenie dla uziemienia PG 11 Zaw r kulowy Podæœczenie testowe opcjonalnie z zaworem zwrotnym Podæœczenie dla uziemienia PG 11 Zaw r kulowy Podæœczenie testowe opcjonalnie z zaworem zwrotnym Koænierz wg. norm DIN/ASA lub odpowiednich norm krajowych opr cz koænierzy typu L oraz M Dæugo sondy ªruba sze ciokœt wewnøtrzny trwale zaznaczona szczelnie zaspawane Ø24 Ø24 Wymiar w mm

szczelnie zaspawane Punkt progowy Punkt progowy LS 300 ESPU LS 300 FSPU Maksimalny moment obrotowy Maksimalny moment obrotowy Podæœczenie dla uziemienia PG 11 Zaw r kulowy Podæœczenie testowe

7 Kod zamówien Przy zamówieniu proszø poda nastøpujœce numery. Czujnik poziomu typu LS 300 Materiaæ sondy Stal kwasood Hastelloy C22 (2.4602) 2 Hastelloy B3 (2.4600) 3 ES/FS tylko tantal 4 Inne materiaæy 9 Materiaæ czø ci stykajœcych siø z medium (bez wska nika) Stal kwasood Hastelloy C22 (2.4602) 2 Hastelloy B3 (2.4600) 3 Tylko z koænierzem FS z pokryciem ze stali kwasood : E-CTFE (Halar) 4 Inne materiaæy 9 Dæugo sondy dla wersji koænierzowej zakres warto ci progowej 0 0 dla wersji z kró cem gwintowym dwie cyfry: dæugo w mm / 100 (np mm = 1 5) Røkaw zabezpieczajœcy przed mocnym strumieniem gazów bez 0 Z røkawem 1 Zakres ci nie 0-3 bar bar bar bar bar 4 Zakres temperatur -25 C do +50 C 0 H: -25 C do +80 C 1 K: ci nienie atmosferyczne -40 C do +50 C 2 Poæœczenie elektryczne DD 28 bez 0 Z poæœczeniem 1 Poæœczenie testowe pneumatyczne (tylko dla rury 24 x 2) bez 0 P: z poæœczeniem 1 PR: dla staæych poæœcze z jednokierunkowym zaworem 2 Przyæœcze procesowe /sonda rurowa EU: przyæœcze gwintowe G 3/8 / 10 x 1,5 5 ESU: przyæœcze gwintowe G1 / 24 x 2 6 FU: koænierz / 10 x 1,5 8 FSU: koænierz / 24 x 2 9 Numer zamówieniowy 3321 Dla wersji koænierzowych (typ LS 300 F ) wymagane sœ nastøpujœce dane: Zakres poziomu np. 151 mm ªrednica nominalna np. DN 40 Ci nienie PN np. PN 16 Standard DIN / ANSI np. DIN 2527 Ksztaæt np. B

4600) 3 Tylko z koænierzem FS z pokryciem ze stali kwasood. 1.

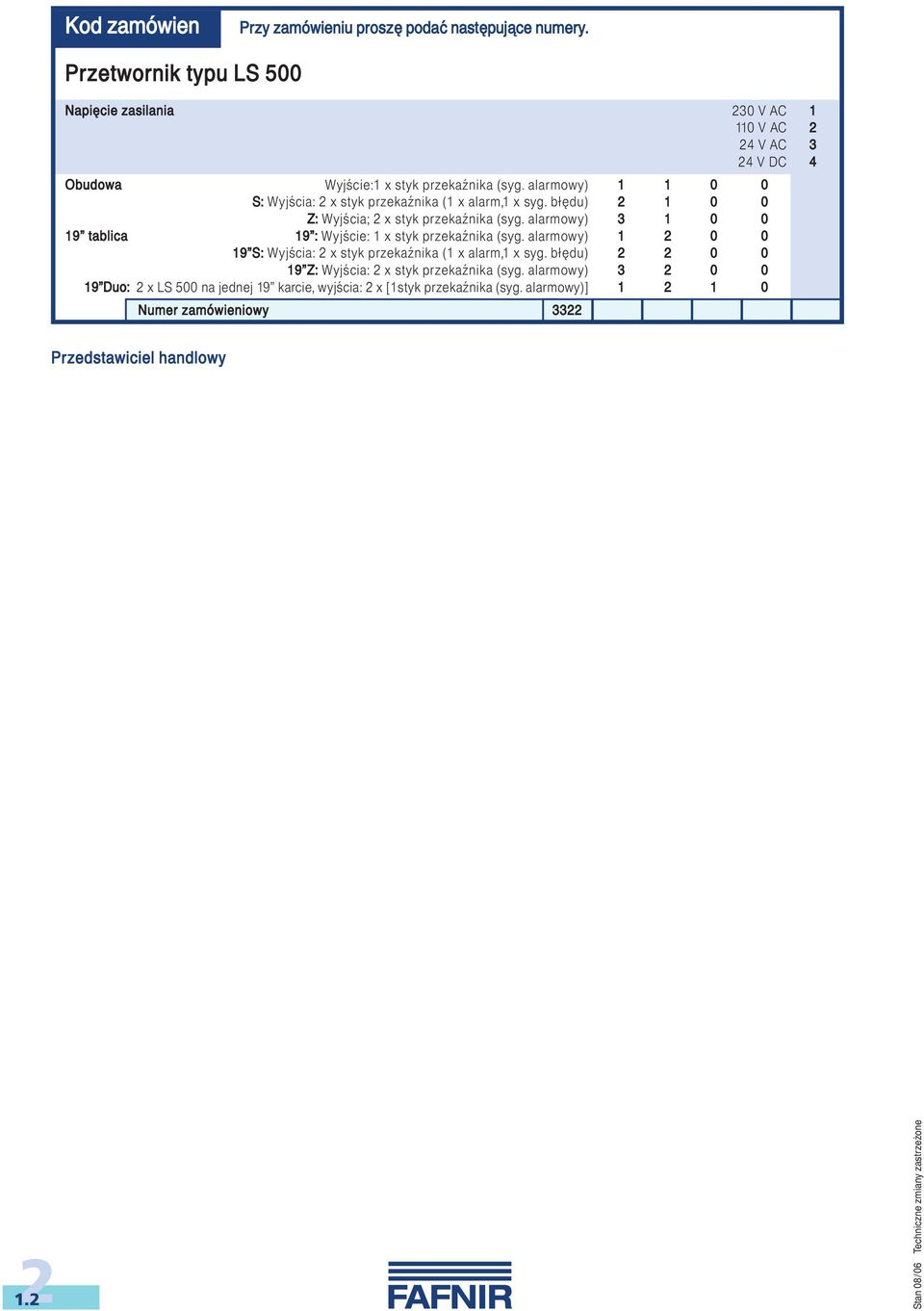

8 Kod zamówien Przy zamówieniu proszø poda nastøpujœce numery. Przetwornik typu LS 500 Napiøcie zasilania 230 V AC V AC 2 24 V AC 3 24 V DC 4 Obudowa Wyj cie:1 x styk przeka nika (syg. alarmowy) S: Wyj cia: 2 x styk przeka nika (1 x alarm,1 x syg. bæødu) Z: Wyj cia; 2 x styk przeka nika (syg. alarmowy) tablica 19 : Wyj cie: 1 x styk przeka nika (syg. alarmowy) S: Wyj cia: 2 x styk przeka nika (1 x alarm,1 x syg. bæødu) Z: Wyj cia: 2 x styk przeka nika (syg. alarmowy) Duo: 2 x LS 500 na jednej 19 karcie, wyj cia: 2 x [1styk przeka nika (syg. alarmowy)] Numer zamówieniowy 3322 Przedstawiciel handlowy

alarmowy) 1 1 0 0 S: Wyj cia: 2 x styk przeka nika (1 x alarm,1 x syg. bæødu) 2 1 0 0 Z: Wyj cia; 2 x styk przeka nika (syg.
