Ecolift zalety produktu
|
|
- Zdzisław Kot
- 7 lat temu
- Przeglądów:
Transkrypt
1 Przepompownie Strona P info 2 - P info 3 Nowość Ecolift Strona P info 4 Strona P info 5 Strona P info 6 - P info 15 Strona P info 6 - P info 13 Strona P info 14 - P info 15 Informacje ogólne Zalety produktu Instalacja i zabudowa Przepompownie wewnątrz budynków Przepompownie na zewnątrz budynków P info 1

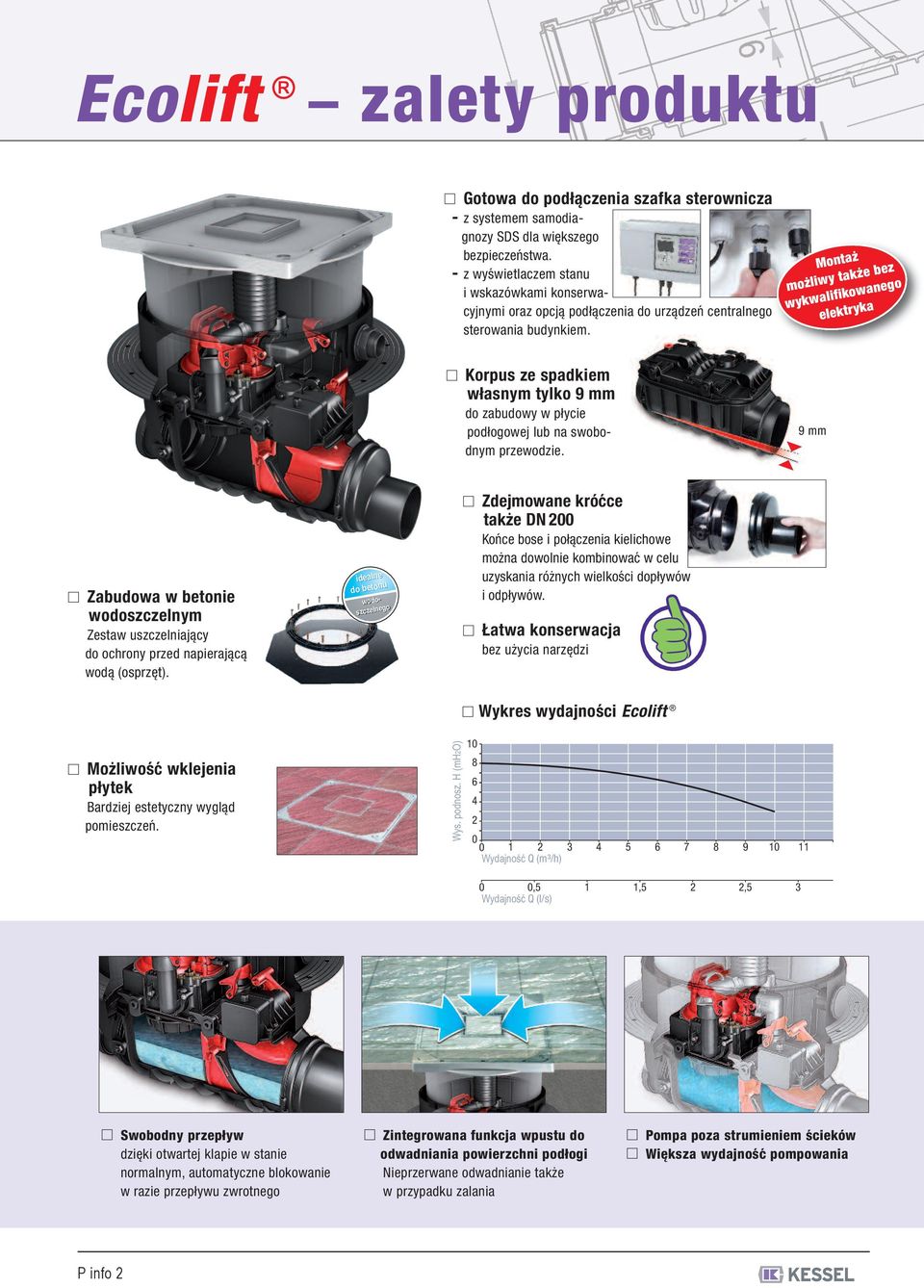

2 Ecolift zalety produktu Gotowadopodłączeniaszafkasterownicza -z systemem samodiagnozy SDS dla większego bezpieczeństwa. - z wyświetlaczem stanu i wskazówkami konserwacyjnymi oraz opcją podłączenia do urządzeń centralnego sterowania budynkiem. Montaż możliwy także bez wykwalifikowanego elektryka Korpuszespadkiem własnymtylko9mm do zabudowy w płycie podłogowej lub na swobodnym przewodzie. 9 mm Zabudowawbetonie wodoszczelnym Zestaw uszczelniający do ochrony przed napierającą wodą (osprzęt). idealne do betonu wodoszczelnego Zdejmowanekróćce takżedn 200 Końce bose i połączenia kielichowe można dowolnie kombinować w celu uzyskania różnych wielkości dopływów i odpływów. Łatwakonserwacja bez użycia narzędzi Wykreswydajności Ecolift Możliwośćwklejenia płytek Bardziej estetyczny wygląd pomieszczeń. Wys. podnosz. H (mh2o) Wydajność Q (m³/h) 0 0,5 1 1,5 2 2,5 3 Wydajność Q (l/s) Swobodny przepływ dzięki otwartej klapie w stanie normalnym, automatyczne blokowanie w razie przepływu zwrotnego Zintegrowana funkcja wpustu do odwadniania powierzchni podłogi Nieprzerwane odwadnianie także w przypadku zalania Pompa poza strumieniem ścieków Większa wydajność pompowania P info 2

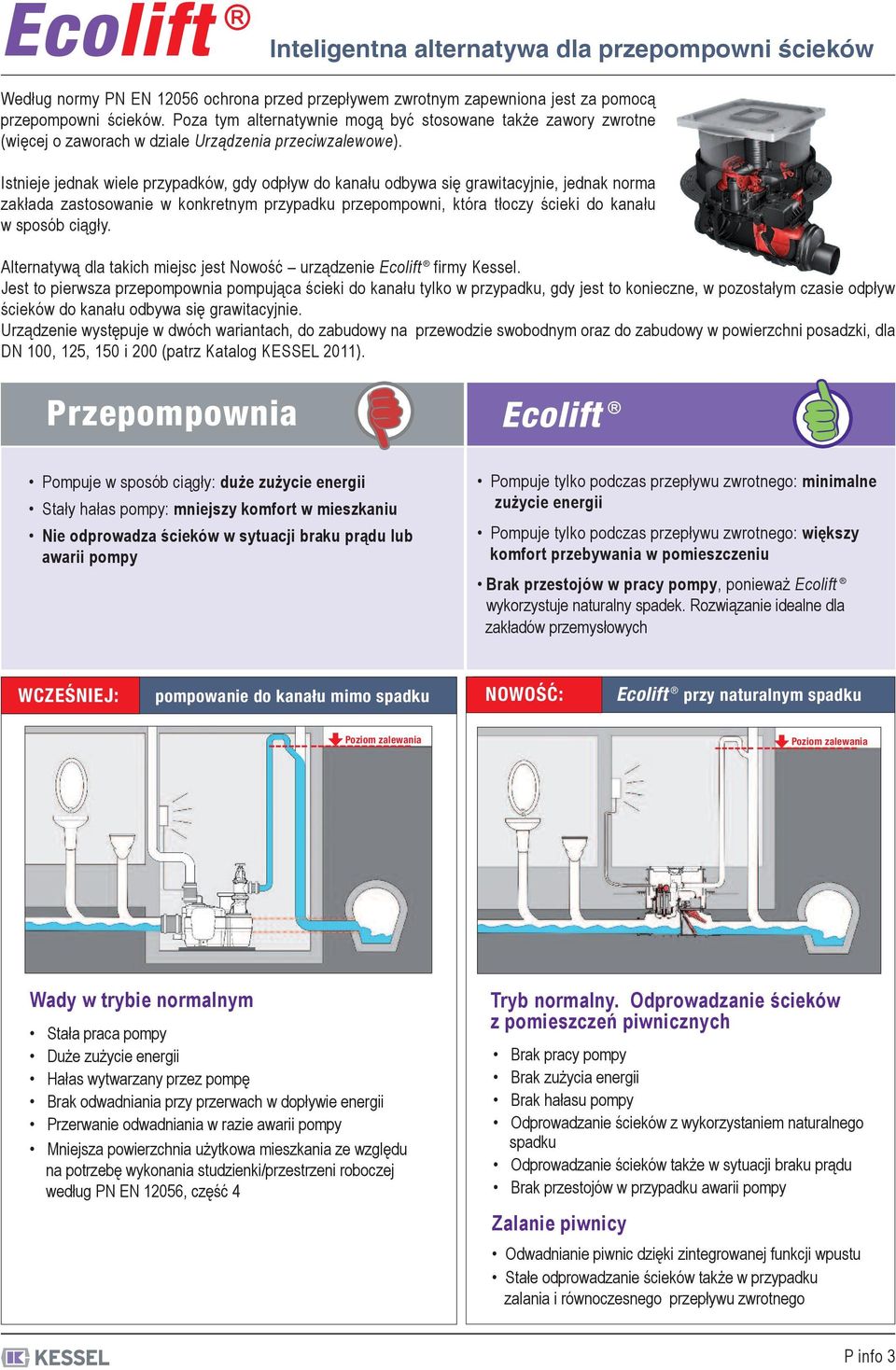

3 Ecolift Inteligentna alternatywa dla przepompowni ścieków Według normy PN EN ochrona przed przepływem zwrotnym zapewniona jest za pomocą przepompowni ścieków. Poza tym alternatywnie mogą być stosowane także zawory zwrotne (więcej o zaworach w dziale Urządzenia przeciwzalewowe). Istnieje jednak wiele przypadków, gdy odpływ do kanału odbywa się grawitacyjnie, jednak norma zakłada zastosowanie w konkretnym przypadku przepompowni, która tłoczy ścieki do kanału w sposób ciągły. Alternatywą dla takich miejsc jest Nowość urządzenie Ecolift firmy Kessel. Jest to pierwsza przepompownia pompująca ścieki do kanału tylko w przypadku, gdy jest to konieczne, w pozostałym czasie odpływ ścieków do kanału odbywa się grawitacyjnie. Urządzenie występuje w dwóch wariantach, do zabudowy na przewodzie swobodnym oraz do zabudowy w powierzchni posadzki, dla DN 100, 125, 150 i 200 (patrz Katalog KESSEL 2011). Przepompownia Ecolift Pompuje w sposób ciągły: duże zużycie energii Stały hałas pompy: mniejszy komfort w mieszkaniu Nie odprowadza ścieków w sytuacji braku prądu lub awarii pompy Pompuje tylko podczas przepływu zwrotnego: minimalne zużycie energii Pompuje tylko podczas przepływu zwrotnego: większy komfort przebywania w pomieszczeniu Brak przestojów w pracy pompy, ponieważ Ecolift wykorzystuje naturalny spadek. Rozwiązanie idealne dla zakładów przemysłowych WCZEŚNIEJ: pompowaniedokanałumimospadku NOWOŚĆ: Ecolift przynaturalnymspadku Poziomzalewania Poziomzalewania Wady w trybie normalnym Stała praca pompy Duże zużycie energii Hałas wytwarzany przez pompę Brak odwadniania przy przerwach w dopływie energii Przerwanie odwadniania w razie awarii pompy Mniejsza powierzchnia użytkowa mieszkania ze względu na potrzebę wykonania studzienki/przestrzeni roboczej według PN EN 12056, część 4 Tryb normalny. Odprowadzanie ścieków z pomieszczeń piwnicznych Brak pracy pompy Brak zużycia energii Brak hałasu pompy Odprowadzanie ścieków z wykorzystaniem naturalnego spadku Odprowadzanie ścieków także w sytuacji braku prądu Brak przestojów w przypadku awarii pompy Zalanie piwnicy Odwadnianie piwnic dzięki zintegrowanej funkcji wpustu Stałe odprowadzanie ścieków także w przypadku zalania i równoczesnego przepływu zwrotnego P info 3

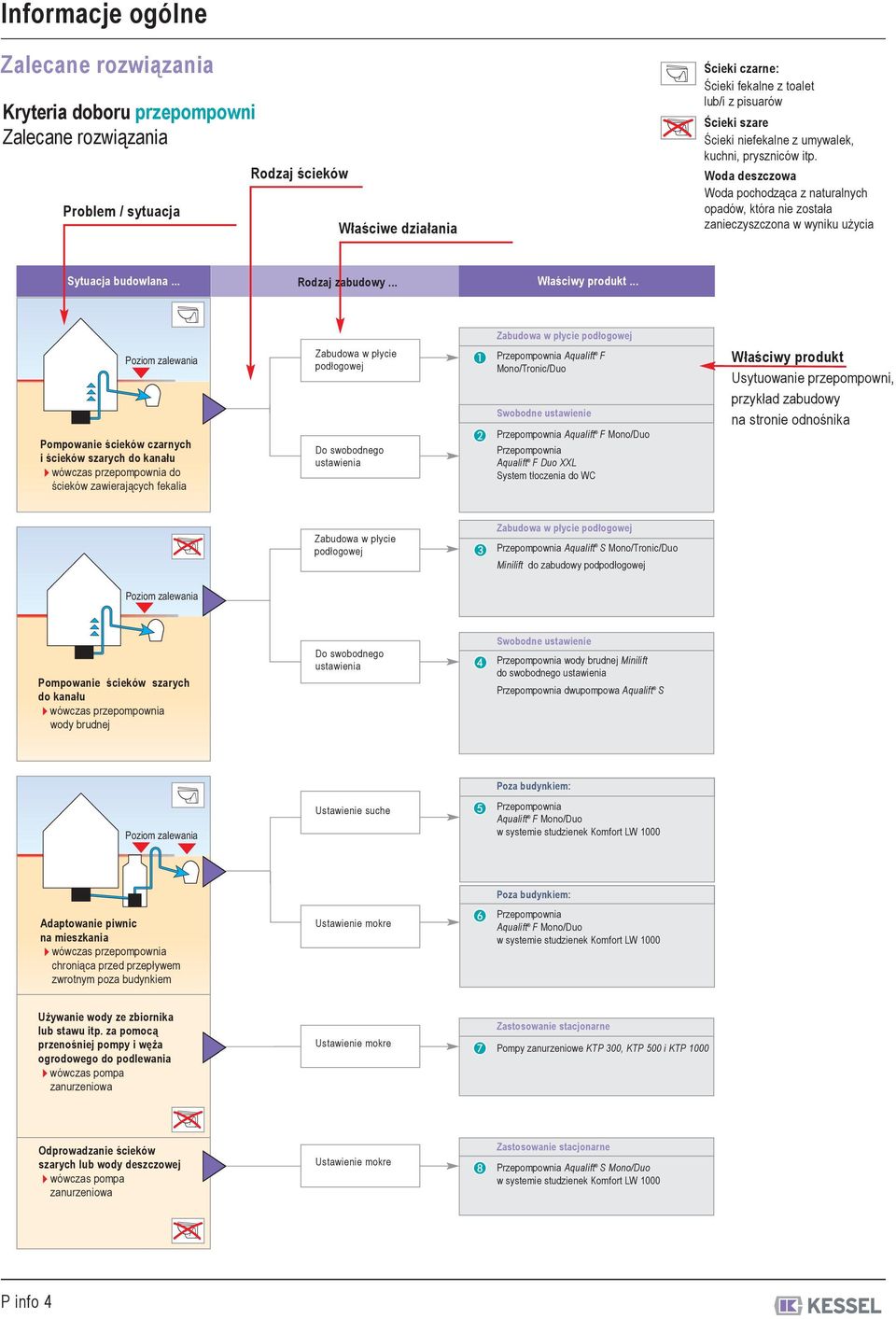

4 Informacje ogólne Zalecane rozwiązania Kryteria doboru przepompowni Zalecane rozwiązania Problem / sytuacja Rodzaj ścieków Właściwe działania ścieki czarne: ścieki fekalne z toalet lub/i z pisuarów ścieki szare ścieki niefekalne z umywalek, kuchni, pryszniców itp. Woda deszczowa Woda pochodząca z naturalnych opadów, która nie została zanieczyszczona w wyniku użycia Sytuacja budowlana... Rodzaj zabudowy... Właściwy produkt... Zabudowa w płycie podłogowej Poziom zalewania Pompowanie ścieków czarnych i ścieków szarych do kanału 4 wówczas przepompownia do ścieków zawierających fekalia Zabudowa w płycie podłogowej Do swobodnego ustawienia Przepompownia Aqualift F Mono/Tronic/Duo Swobodne ustawienie Przepompownia Aqualift F Mono/Duo Przepompownia Aqualift F Duo XXL System tłoczenia do WC Właściwy produkt Usytuowanie przepompowni, przykład zabudowy na stronie odnośnika Zabudowa w płycie podłogowej Zabudowa w płycie podłogowej Przepompownia Aqualift S Mono/Tronic/Duo Minilift do zabudowy podpodłogowej Poziom zalewania Pompowanie ścieków szarych do kanału 4 wówczas przepompownia wody brudnej Do swobodnego ustawienia Swobodne ustawienie Przepompownia wody brudnej Minilift do swobodnego ustawienia Przepompownia dwupompowa Aqualift S Poza budynkiem: Poziom zalewania Ustawienie suche Przepompownia Aqualift F Mono/Duo w systemie studzienek Komfort LW 1000 Poza budynkiem: Adaptowanie piwnic na mieszkania 4 wówczas przepompownia chroniąca przed przepływem zwrotnym poza budynkiem Ustawienie mokre Przepompownia Aqualift F Mono/Duo w systemie studzienek Komfort LW 1000 Używanie wody ze zbiornika lub stawu itp. za pomocą przenośniej pompy i węża ogrodowego do podlewania 4 wówczas pompa zanurzeniowa Ustawienie mokre Zastosowanie stacjonarne Pompy zanurzeniowe KTP 300, KTP 500 i KTP 1000 Odprowadzanie ścieków szarych lub wody deszczowej 4 wówczas pompa zanurzeniowa Ustawienie mokre Zastosowanie stacjonarne Przepompownia Aqualift S Mono/Duo w systemie studzienek Komfort LW 1000 P info 4
5 Zalety produktu Przepompownia Aqualift F Unterflur Wyjmowanie pompy bez użycia narzędzi Narzędzia nie są już potrzebne! Zabudowa w betonie wodoszczelnym. Zestaw uszczelniający do ochrony przed wnikającą wodą Po wyjęciu pompy klapa zwrotna zapobiega wypływowi ścieków z przewodu tłocznego. Dociskowy kołnierz uszczelniający w połączeniu z zestawem uszczelniającym nr art. (nr art ) zapewnia podczas zabudowy przepompowni w betonie wodoszczelnym skuteczne uszczelnienie przed wnikającą z gruntu wodą. idealne do betonu wodoszczelnego Funkcja wpustu Studzienka gotowa do zabudowy Zintegrowany w pokrywie wpust przyjmuje wodę z powierzchni. Również przy pęknięciu rury pompa w sposób ciągły odprowadza brudną wodę powyżej poziomu zalewania i utrzymuje pomieszczenia piwniczne w suchym stanie. Najwyższa niezawodność dzięki zastosowaniu szafki sterowniczej z funkcją SDS Do zabudowy w płycie podłogowej. Płynne dopasowanie do żądanej głębokości zabudowy możliwe jest dzięki teleskopowej nasadzie w razie potrzeby można zastosować przedłużkę (nr art ). Nasadę można obracać, nachylać i regulować pod względem wysokości. Mocowanie pompy nie przenosi hałasu na zbiornik. Urządzenie sterownicze Komfort (jako opcja) Inteligentne urządzenie sterownicze dla przepompowni (dla wersji Tronic i Duo) ze zintegrowanym systemem samodiagnozy SDS i podtrzymywaniem bateryjnym sprawdza w sposób ciągły wszystkie komponenty elektryczne i prowadzi elektroniczną książkę eksploatacji urządzenia. że podczas dłuższych okresów przestoju pompa jest włączana na krótko co tydzień. Komunikaty zakłóceń za pomocą interfejsu GMS w wielu językach, 4-wierszowy wskaźnik stanu na wyświetlaczu. P info 5
6 Instalacja i zabudowa Przepompownia Aqualift F do ścieków zawierających fekalia do zabudowy podpodłogowej Przykład zabudowy Łatwa zabudowa! Poziom zalewania b e Umieścić przepompownię, podłączyć dopływy i przewód tłoczny. 1 2 Przepompownia KESSEL Aqualift F nr art Urządzenie ostrzegawcze nr art P info 6 c Zestaw uszczelniający do betonu wodoszczelnego nr art Zestaw przewodów tłocznych z przewodem tłocznym elastycznym nr art Przyłącze przewodu tłoczącego Przepompownie mają standardowo zainstalowane przyłącze przewodu tłocznego z gwintem zewnętrznym R 1 1 /2, oraz złączką wciskaną DA 40 mm (DN 32) dla połączeń klejonych PVC. Podłączenie można wykonać w sposób podany poniżej. Za pomocą przyłącza gwintowanego przy użyciu zestawu uszczelek KESSEL (patrz rysunek) lub za pomocą dostępnej w handlu przejściówki gwintowanej i przewodów tłocznych, których używa się także w instalacjach wody pitnej. Za pomocą złączki klejonej do bezpośredniego wklejania przewodów tłocznych PVC według DIN 8061/8062 Wskazówka: Przyłącza rurowe bezciśnieniowe (np. rury HT) nie nadają się do użycia jako przewody tłoczne. Przewód odpowietrzający 3 4 Obowiązkowo należy przewidzieć oddzielny przewód odpowietrzający. Przewód odpowietrzający zapewnia wyrównanie ciśnień w stosunku do ciśnienia powietrza zewnętrznego poprzez wypełnianie lub opróżnianie urządzenia powietrzem napływającym lub odpływającym. Musi on mieć średnicę nominalną wynoszącą min. DN 70 i musi zostać wyprowadzony ponad dach, by uniknąć rozprzestrzeniania się nieprzyjemnych zapachów. a 5 idealne do betonu wodoszczelnego d Wentylacja wyprowadzona ponad dach* * Prosimy przestrzegać instrukcji zabudowy i obsługi Rura ochronna Zabetonować wraz z zestawem uszczelniającym do betonu wodoszczelnego Po wykonaniu podłogi przepompownia nie jest widoczna W celu podłączenia przewodów elektrycznych przewidziana jest rura ochronna na kable. Rura ochronna może być zamontowana w przelocie kablowym w elemencie łącznikowym. Możliwe jest także umieszczenie w dowolnym miejscu po nawierceniu zbiornika. Do wykonania rury kablowej można użyć przewodu rurowego HT DN 50, kolanka mogą mieć kąt wynoszący maks. 45. Urządzenie posiada już przyłącze przewodu odpowietrzającego. Jest on zamknięty za pomocą zaślepki. Należy ją usunąć podczas montażu. Alternatywnie można w przypadku przewodu odpowietrzającego zastosować bezpośrednio na dopływie odgałęzienie DN 100. Odpowietrzenie należy wówczas podłączyć pionowo na odgałęzieniu.
7 Przykłady zabudowy przepompowni wewnątrz budynków Przepompownia do ścieków zawierających fekalia Aqualift F - urządzenie jednopompowe do ścieków fekalnych Przewód wentylacyjny wyprowadzony ponad dach Poziom zalewania Poziom zalewania 1 2 Urządzenie jednopompowe Aqualift F z elektryczną szafką sterowniczą Urządzenie odcinające nr art (w zakresie dostawy przepompowni 28644, 28648, 28649) Elastyczne połączenia przewodów 3 DN 100 dla dopływu nr art DN 70 dla odpowietrzania nr art DN 32 dla ręcznej pompy membranowej nr art DN 100 dla przewodu tłocznego nr art (w zakresie dostawy przepompowni) Mata izolująca akustycznie nr art Zasuwa odcinająca nr art z tworzywa sztucznego DN 100 Ręczna pompa membranowa R 1 1 /2 nr art Zawór odcinający R 1 1 /2 nr art Przepompownia wody brudnej nr art Minilift Przepompownia do ścieków zawierających fekalia Aqualift F Duo - urządzenie dwupompowe do ścieków fekalnych Przewód wentylacyjny wyprowadzony ponad dach Poziom zalewania Poz iom zalewania 1 2 Urządzenie dwupompowe Aqualift F z elektryczną szafką sterowniczą Urządzenie odcinające nr art (w zakresie dostawy przepompowni 28659, 28631) Elastyczne połączenia przewodów 3 DN 100 dla dopływu nr art DN 70 dla odpowietrzania nr art DN 32 dla ręcznej pompy membranowej nr art DN 100 dla przewodu tłocznego nr art (w zakresie dostawy przepompowni) Mata izolująca akustycznie nr art Zasuwa odcinająca nr art z tworzywa sztucznego DN 100 Ręczna pompa membranowa R 1 1 /2 nr art Zawór odcinający R 1 1 /2 nr art Przepompownia wody brudnej nr art Minilift P info 7

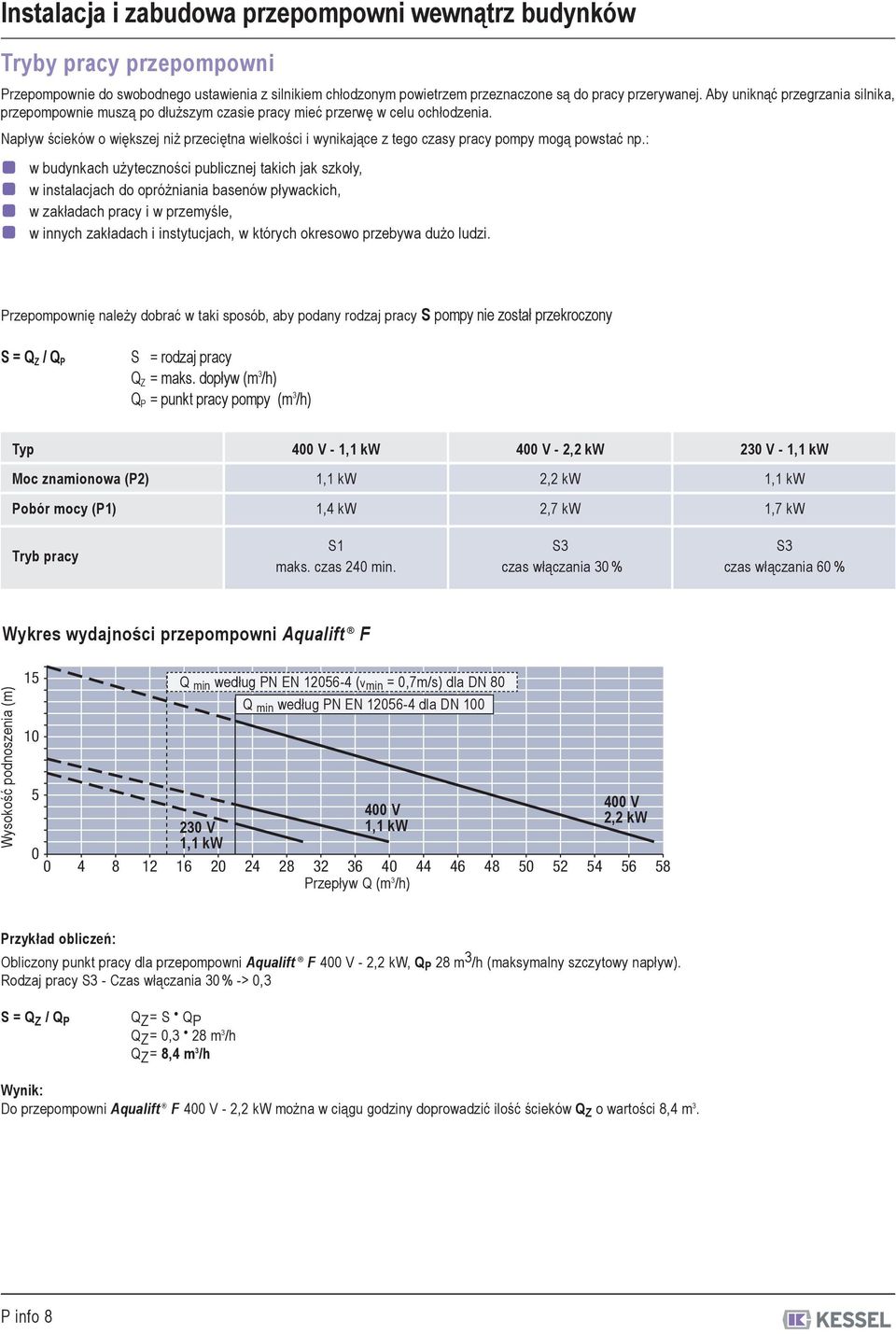

8 Instalacja i zabudowa przepompowni wewnątrz budynków Tryby pracy przepompowni Przepompownie do swobodnego ustawienia z silnikiem chłodzonym powietrzem przeznaczone są do pracy przerywanej. Aby uniknąć przegrzania silnika, przepompownie muszą po dłuższym czasie pracy mieć przerwę w celu ochłodzenia. Napływ ścieków o większej niż przeciętna wielkości i wynikające z tego czasy pracy pompy mogą powstać np.: w budynkach użyteczności publicznej takich jak szkoły, w instalacjach do opróżniania basenów pływackich, w zakładach pracy i w przemyśle, w innych zakładach i instytucjach, w których okresowo przebywa dużo ludzi. Przepompownię należy dobrać w taki sposób, aby podany rodzaj pracy S pompy nie został przekroczony S = Q Z / Q P S = rodzaj pracy Q Z = maks. dopływ (m 3 /h) Q P = punkt pracy pompy (m 3 /h) Typ 400 V - 1,1 kw 400 V - 2,2 kw 230 V - 1,1 kw Moc znamionowa (P2) 1,1 kw 2,2 kw 1,1 kw Pobór mocy (P1) 1,4 kw 2,7 kw 1,7 kw Tryb pracy S1 maks. czas 240 min. S3 czas włączania 30% S3 czas włączania 60% Wykres wydajności przepompowni Aqualift F Wysokość podnoszenia (m) Q min według PN EN (vmin = 0,7m/s) dla DN 80 Q min według PN EN dla DN V 1,1 kw 400 V 2,2 kw 230 V 1,1 kw Przepływ Q (m 3 /h) Przykład obliczeń: Obliczony punkt pracy dla przepompowni Aqualift F 400 V - 2,2 kw, Q P 28 m 3 /h (maksymalny szczytowy napływ). Rodzaj pracy S3 - Czas włączania 30 % -> 0,3 S = Q Z / Q P Q Z = S Q P Q Z = 0,3 28 m 3 /h Q Z = 8,4 m 3 /h Wynik: Do przepompowni Aqualift F 400 V - 2,2 kw można w ciągu godziny doprowadzić ilość ścieków Q Z o wartości 8,4 m 3. P info 8

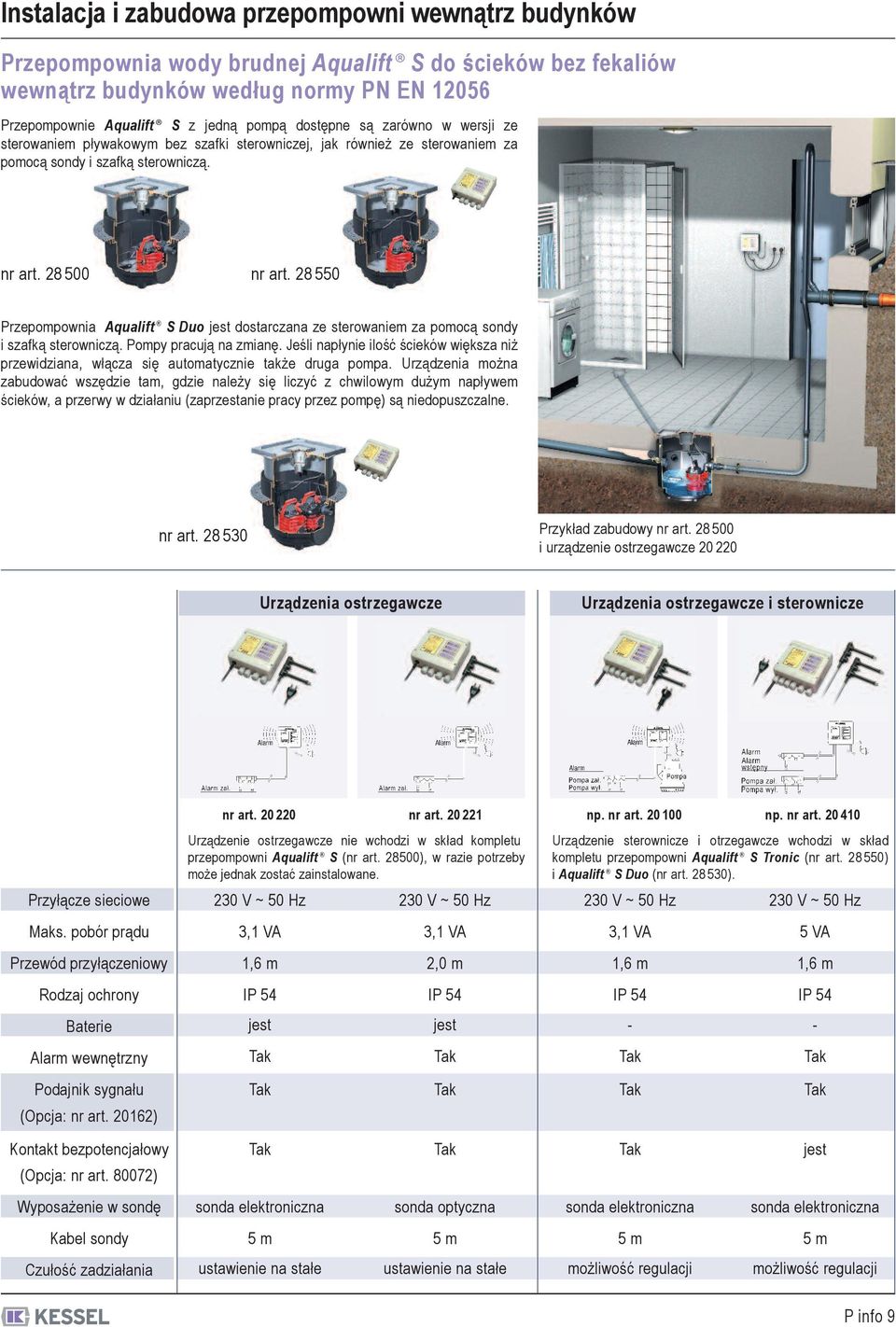

9 Instalacja i zabudowa przepompowni wewnątrz budynków Przepompownia wody brudnej Aqualift S do ścieków bez fekaliów wewnątrz budynków według normy PN EN Przepompownie Aqualift S z jedną pompą dostępne są zarówno w wersji ze sterowaniem pływakowym bez szafki sterowniczej, jak również ze sterowaniem za pomocą sondy i szafką sterowniczą. nr art nr art Przepompownia Aqualift S Duo jest dostarczana ze sterowaniem za pomocą sondy i szafką sterowniczą. Pompy pracują na zmianę. Jeśli napłynie ilość ścieków większa niż przewidziana, włącza się automatycznie także druga pompa. Urządzenia można zabudować wszędzie tam, gdzie należy się liczyć z chwilowym dużym napływem ścieków, a przerwy w działaniu (zaprzestanie pracy przez pompę) są niedopuszczalne. nr art Przykład zabudowy nr art i urządzenie ostrzegawcze Urządzenia ostrzegawcze Urządzenia ostrzegawcze i sterownicze Przyłącze sieciowe Maks. pobór prądu Przewód przyłączeniowy Rodzaj ochrony Baterie Alarm wewnętrzny Podajnik sygnału (Opcja: nr art ) nr art nr art np. nr art np. nr art Urządzenie ostrzegawcze nie wchodzi w skład kompletu przepompowni Aqualift S (nr art ), w razie potrzeby może jednak zostać zainstalowane. 230 V ~ 50 Hz 3,1 VA 1,6 m IP 54 jest 230 V ~ 50 Hz 3,1 VA 2,0 m IP 54 jest Urządzenie sterownicze i otrzegawcze wchodzi w skład kompletu przepompowni Aqualift S Tronic (nr art ) i Aqualift S Duo (nr art ). 230 V ~ 50 Hz 3,1 VA 1,6 m IP V ~ 50 Hz 5 VA 1,6 m IP 54 - Kontakt bezpotencjałowy (Opcja: nr art ) jest Wyposażenie w sondę sonda elektroniczna sonda optyczna sonda elektroniczna sonda elektroniczna Kabel sondy 5 m 5 m 5 m 5 m Czułość zadziałania ustawienie na stałe ustawienie na stałe możliwość regulacji możliwość regulacji P info 9

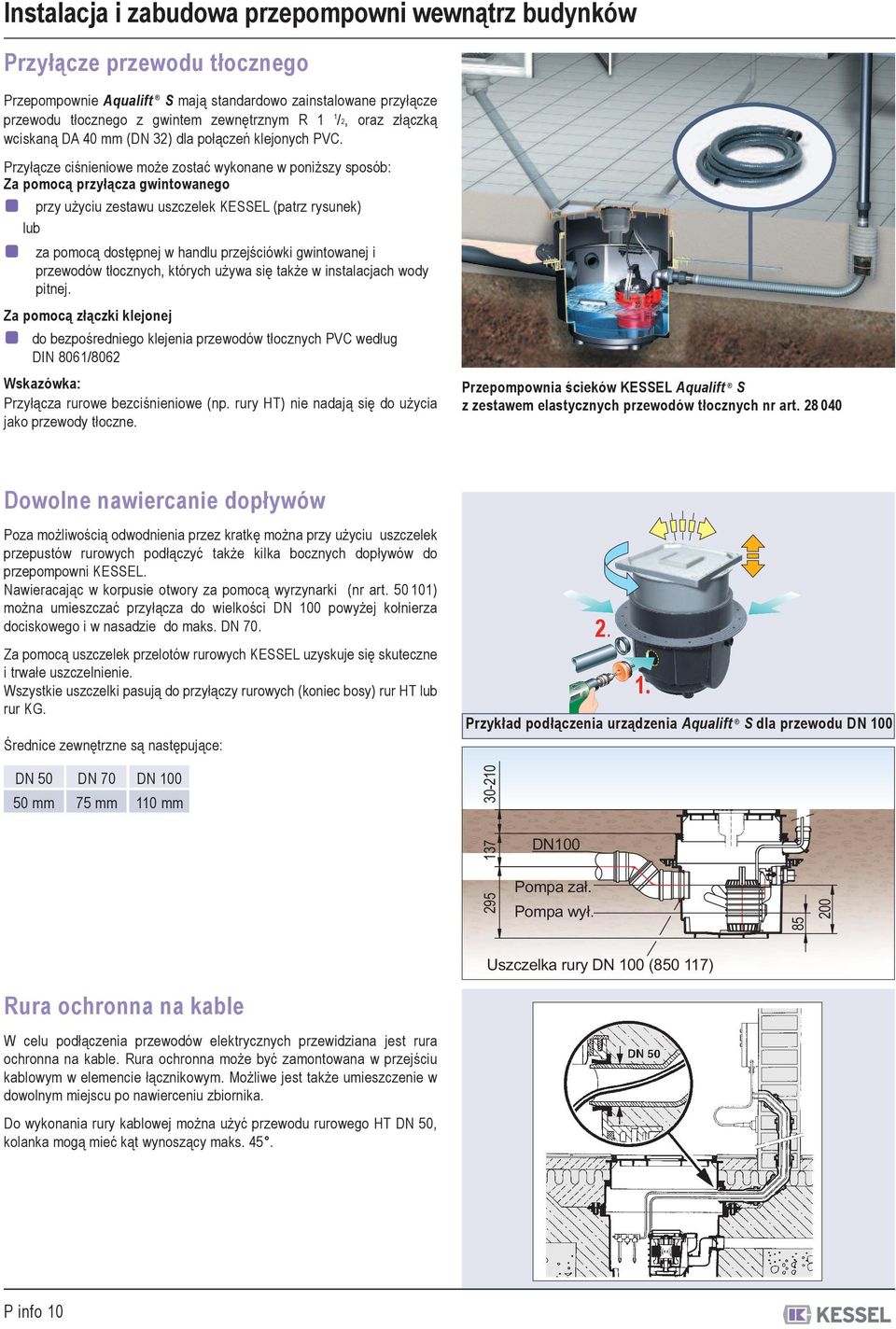

10 Instalacja i zabudowa przepompowni wewnątrz budynków Przyłącze przewodu tłocznego Przepompownie Aqualift S mają standardowo zainstalowane przyłącze przewodu tłocznego z gwintem zewnętrznym R 1 1 /2, oraz złączką wciskaną DA 40 mm (DN 32) dla połączeń klejonych PVC. Przyłącze ciśnieniowe może zostać wykonane w poniższy sposób: Za pomocą przyłącza gwintowanego przy użyciu zestawu uszczelek KESSEL (patrz rysunek) lub za pomocą dostępnej w handlu przejściówki gwintowanej i przewodów tłocznych, których używa się także w instalacjach wody pitnej. Za pomocą złączki klejonej do bezpośredniego klejenia przewodów tłocznych PVC według DIN 8061/8062 Wskazówka: Przyłącza rurowe bezciśnieniowe (np. rury HT) nie nadają się do użycia jako przewody tłoczne. Przepompownia ścieków KESSEL Aqualift S z zestawem elastycznych przewodów tłocznych nr art Dowolne nawiercanie dopływów Poza możliwością odwodnienia przez kratkę można przy użyciu uszczelek przepustów rurowych podłączyć także kilka bocznych dopływów do przepompowni KESSEL. Nawieracając w korpusie otwory za pomocą wyrzynarki (nr art ) można umieszczać przyłącza do wielkości DN 100 powyżej kołnierza dociskowego i w nasadzie do maks. DN 70. Za pomocą uszczelek przelotów rurowych KESSEL uzyskuje się skuteczne i trwałe uszczelnienie. Wszystkie uszczelki pasują do przyłączy rurowych (koniec bosy) rur HT lub rur KG. średnice zewnętrzne są następujące: Przykład podłączenia urządzenia Aqualift S dla przewodu DN 100 DN mm DN mm DN mm DN100 Pompa zał. 295 Pompa wył Uszczelka rury DN 100 ( ) Rura ochronna na kable W celu podłączenia przewodów elektrycznych przewidziana jest rura ochronna na kable. Rura ochronna może być zamontowana w przejściu kablowym w elemencie łącznikowym. Możliwe jest także umieszczenie w dowolnym miejscu po nawierceniu zbiornika. Do wykonania rury kablowej można użyć przewodu rurowego HT DN 50, kolanka mogą mieć kąt wynoszący maks. 45. P info 10

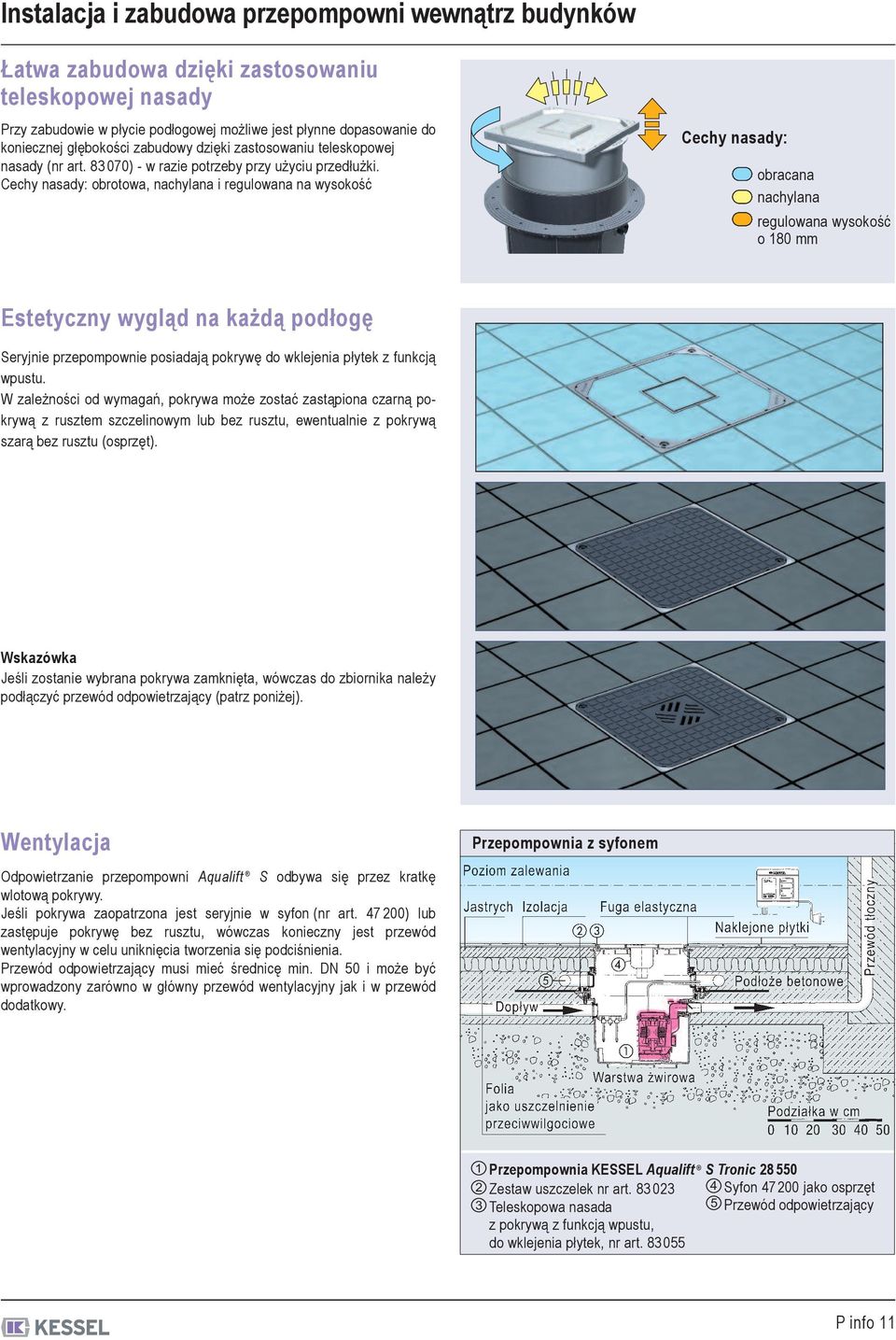

11 Instalacja i zabudowa przepompowni wewnątrz budynków Łatwa zabudowa dzięki zastosowaniu teleskopowej nasady Przy zabudowie w płycie podłogowej możliwe jest płynne dopasowanie do koniecznej głębokości zabudowy dzięki zastosowaniu teleskopowej nasady (nr art ) - w razie potrzeby przy użyciu przedłużki. Cechy nasady: obrotowa, nachylana i regulowana na wysokość Cechy nasady: obracana nachylana regulowana wysokość o 180 mm Estetyczny wygląd na każdą podłogę Seryjnie przepompownie posiadają pokrywę do wklejenia płytek z funkcją wpustu. W zależności od wymagań, pokrywa może zostać zastąpiona czarną pokrywą z rusztem szczelinowym lub bez rusztu, ewentualnie z pokrywą szarą bez rusztu (osprzęt). Wskazówka Jeśli zostanie wybrana pokrywa zamknięta, wówczas do zbiornika należy podłączyć przewód odpowietrzający (patrz poniżej). Wentylacja Przepompownia z syfonem Odpowietrzanie przepompowni Aqualift S odbywa się przez kratkę wlotową pokrywy. Jeśli pokrywa zaopatrzona jest seryjnie w syfon (nr art ) lub zastępuje pokrywę bez rusztu, wówczas konieczny jest przewód wentylacyjny w celu uniknięcia tworzenia się podciśnienia. Przewód odpowietrzający musi mieć średnicę min. DN 50 i może być wprowadzony zarówno w główny przewód wentylacyjny jak i w przewód dodatkowy. 1 Przepompownia KESSEL Aqualift S Tronic Zestaw uszczelek nr art Syfon jako osprzęt 3 Teleskopowa nasada 5 Przewód odpowietrzający z pokrywą z funkcją wpustu, do wklejenia płytek, nr art P info 11
12 Instalacja i zabudowa przepompowni wewnątrz budynków Głębsza zabudowa W przypadku przepompowni Aqualift S można osiągnąć standardowo głębokość zabudowy (T) wynoszącą od 481 do 656 mm. Dzięki zastosowaniu przedłużki (nr art ) wysokość konstrukcji można powiększyć o 180 mm. Można nałożyć na siebie kilka przedłużek. Należy przy tym jednak zwrócić uwagę, że głębokości zabudowy powyżej 800 mm mogą stwarzać problemy przy konserwacji i montażu pompy. Minimalną głębokość zabudowy (T) 481mm uzyskuje się przez odpiłowanie nasady. Zabudowa z zestawem uszczelniającym Zabudowa głębsza o 180 mm z zastosowaniem przedłużki Głębokość zabudowy T wynosi mm Wersja standardowa z nasadą nr art z regulacją wysokości o 180 mm i przedłużką nr art H przyłącza tłocznego mm Przepompownia KESSEL Aqualift S Tronic Zestaw uszczelek nr art Teleskopowa nasada 5 z pokrywą z funkcją wpustu do wklejenia płytek, nr art Syfon jako osprzęt Przewód odpowietrzający Zabudowa w występującej wodzie Jeśli konieczna jest zabudowa w napierającej wodzie, wówczas można bezproblemowo wykonać uszczelnienie urządzenia KESSEL Aqualift. W tym celu pomiędzy przeciwkołnierzem z tworzywa sztucznego i zintegrowanym na korpusie przeciwkołnierzem zakleszczana jest taśma uszczelniająca i przykręcana za pomocą załączonych śrub. Jako taśmy uszczelniającej można użyć każdej budowlanej folii uszczelniającej. W przypadku zabudowy w betonie wodoszczelnym, KESSEL oferuje dodatkowo pasującą taśmę uszczelniającą z kauczuku naturalnego NR/SBR, w przypadku której otwory na śruby są już wykonane (nr art , patrz rys. obok). Maksymalna odporność na wodę gruntową wynosi 2 m. Układanie warstwy uszczelniającej w nasadzie wymaga zmiany konstrukcji w systemie studzienek KESSEL LW 400. Konieczne części znaleźć można w katalogu. Jeśli będzie konieczne przekucie betonu wodoszczelnego, przykładowo w celu podłączenia dopływów, rur ochronnych na kable itp. wówczas należy otwory te wykonać w sposób wodoszczelny. przeciwkołnierz zestaw uszczeln. (83023) Pokrywy dla dużych obciążeń idealne do betonu wodoszczelnego dociskowy kołnierz uszczelniający Jeśli potrzebne są wyższe klasy obciążeń, można je osiągnąć za pomocą elementów modułowych systemu studzienek KESSEL 400. Ten rodzaj zabudowy jest możliwy w przypadku wszystkich przepompowni Aqualift S. dociskowy kołnierz uszczelniający LW 400 (83021) Taśma uszczelniająca (83022) P info 12

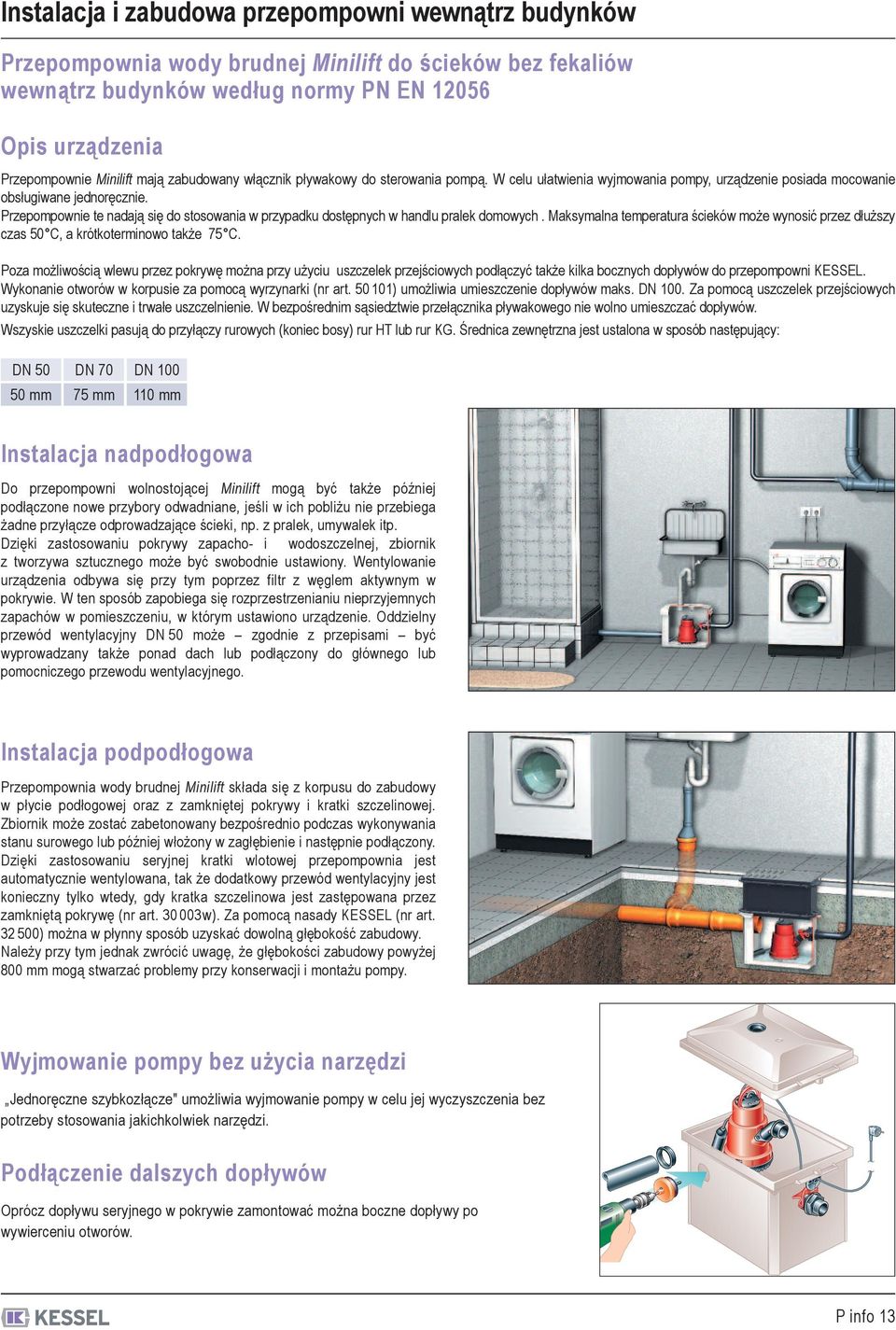

13 Instalacja i zabudowa przepompowni wewnątrz budynków Przepompownia wody brudnej Minilift do ścieków bez fekaliów wewnątrz budynków według normy PN EN Opis urządzenia Przepompownie Minilift mają zabudowany włącznik pływakowy do sterowania pompą. W celu ułatwienia wyjmowania pompy, urządzenie posiada mocowanie obsługiwane jednoręcznie. Przepompownie te nadają się do stosowania w przypadku dostępnych w handlu pralek domowych. Maksymalna temperatura ścieków może wynosić przez dłuższy czas 50 C, a krótkoterminowo także 75 C. Poza możliwością wlewu przez pokrywę można przy użyciu uszczelek przejściowych podłączyć także kilka bocznych dopływów do przepompowni KESSEL. Wykonanie otworów w korpusie za pomocą wyrzynarki (nr art ) umożliwia umieszczenie dopływów maks. DN 100. Za pomocą uszczelek przejściowych uzyskuje się skuteczne i trwałe uszczelnienie. W bezpośrednim sąsiedztwie przełącznika pływakowego nie wolno umieszczać dopływów. Wszyskie uszczelki pasują do przyłączy rurowych (koniec bosy) rur HT lub rur KG. średnica zewnętrzna jest ustalona w sposób następujący: DN mm DN mm DN mm Instalacja nadpodłogowa Do przepompowni wolnostojącej Minilift mogą być także później podłączone nowe przybory odwadniane, jeśli w ich pobliżu nie przebiega żadne przyłącze odprowadzające ścieki, np. z pralek, umywalek itp. Dzięki zastosowaniu pokrywy zapacho- i wodoszczelnej, zbiornik z tworzywa sztucznego może być swobodnie ustawiony. Wentylowanie urządzenia odbywa się przy tym poprzez filtr z węglem aktywnym w pokrywie. W ten sposób zapobiega się rozprzestrzenianiu nieprzyjemnych zapachów w pomieszczeniu, w którym ustawiono urządzenie. Oddzielny przewód wentylacyjny DN 50 może zgodnie z przepisami być wyprowadzany także ponad dach lub podłączony do głównego lub pomocniczego przewodu wentylacyjnego. Instalacja podpodłogowa Przepompownia wody brudnej Minilift składa się z korpusu do zabudowy w płycie podłogowej oraz z zamkniętej pokrywy i kratki szczelinowej. Zbiornik może zostać zabetonowany bezpośrednio podczas wykonywania stanu surowego lub później włożony w zagłębienie i następnie podłączony. Dzięki zastosowaniu seryjnej kratki wlotowej przepompownia jest automatycznie wentylowana, tak że dodatkowy przewód wentylacyjny jest konieczny tylko wtedy, gdy kratka szczelinowa jest zastępowana przez zamkniętą pokrywę (nr art w). Za pomocą nasady KESSEL (nr art ) można w płynny sposób uzyskać dowolną głębokość zabudowy. Należy przy tym jednak zwrócić uwagę, że głębokości zabudowy powyżej 800 mm mogą stwarzać problemy przy konserwacji i montażu pompy. Wyjmowanie pompy bez użycia narzędzi Jednoręczne szybkozłącze" umożliwia wyjmowanie pompy w celu jej wyczyszczenia bez potrzeby stosowania jakichkolwiek narzędzi. Podłączenie dalszych dopływów Oprócz dopływu seryjnego w pokrywie zamontować można boczne dopływy po wywierceniu otworów. P info 13

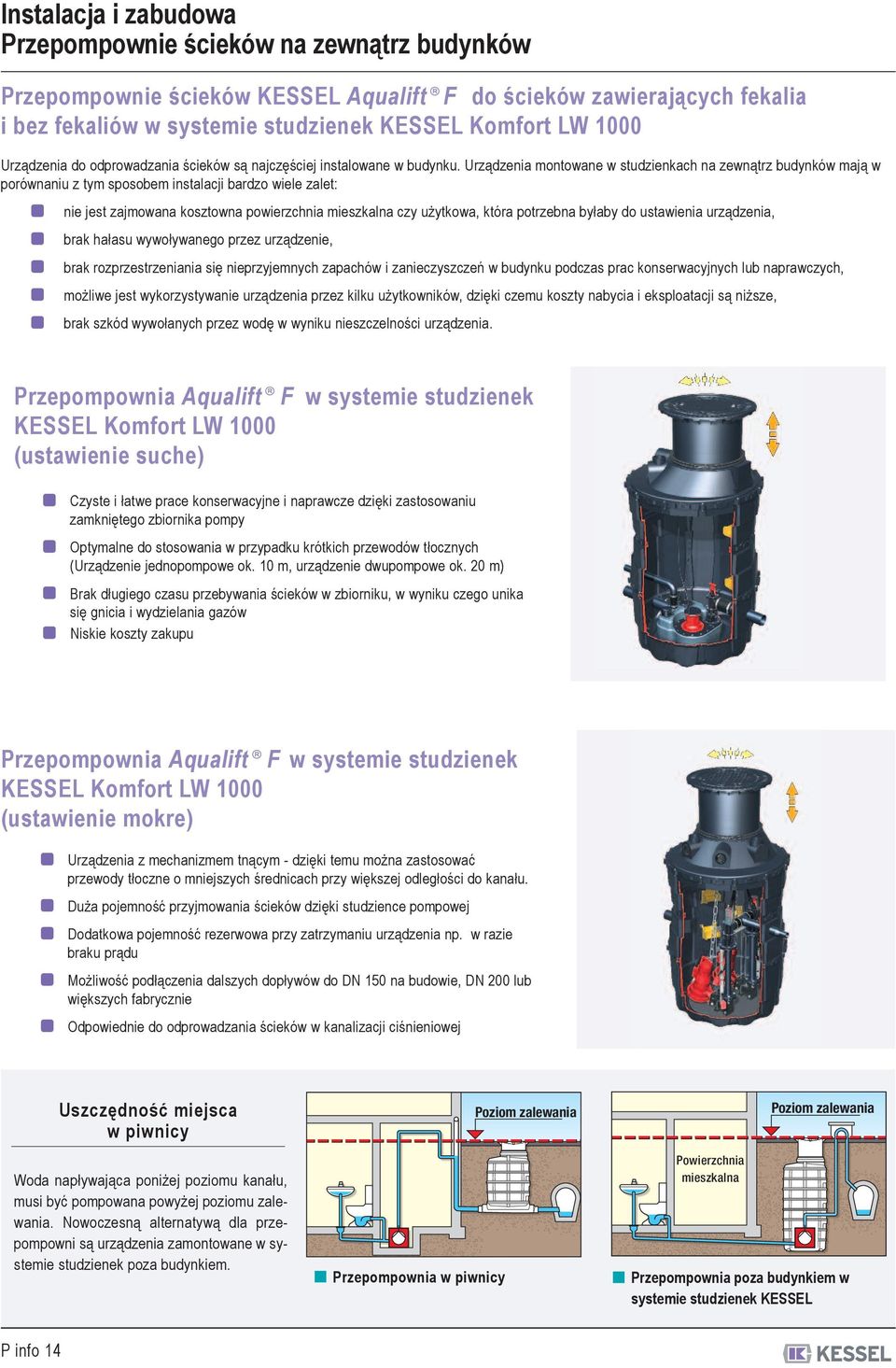

14 Instalacja i zabudowa Przepompownie ścieków na zewnątrz budynków Przepompownie ścieków KESSEL Aqualift F do ścieków zawierających fekalia i bez fekaliów w systemie studzienek KESSEL Komfort LW 1000 Urządzenia do odprowadzania ścieków są najczęściej instalowane w budynku. Urządzenia montowane w studzienkach na zewnątrz budynków mają w porównaniu z tym sposobem instalacji bardzo wiele zalet: nie jest zajmowana kosztowna powierzchnia mieszkalna czy użytkowa, która potrzebna byłaby do ustawienia urządzenia, brak hałasu wywoływanego przez urządzenie, brak rozprzestrzeniania się nieprzyjemnych zapachów i zanieczyszczeń w budynku podczas prac konserwacyjnych lub naprawczych, możliwe jest wykorzystywanie urządzenia przez kilku użytkowników, dzięki czemu koszty nabycia i eksploatacji są niższe, brak szkód wywołanych przez wodę w wyniku nieszczelności urządzenia. Przepompownia Aqualift F w systemie studzienek KESSEL Kom fort LW 1000 (ustawienie suche) Czyste i łatwe prace konserwacyjne i naprawcze dzięki zastosowaniu zamkniętego zbiornika pompy Optymalne do stosowania w przypadku krótkich przewodów tłocznych (Urządzenie jednopompowe ok. 10 m, urządzenie dwupompowe ok. 20 m) Brak długiego czasu przebywania ścieków w zbiorniku, w wyniku czego unika się gnicia i wydzielania gazów Niskie koszty zakupu Przepompownia Aqualift F w systemie studzienek KESSEL Kom fort LW 1000 (ustawienie mokre) Urządzenia z mechanizmem tnącym - dzięki temu można zastosować przewody tłoczne o mniejszych średnicach przy większej odległości do kanału. Duża pojemność przyjmowania ścieków dzięki studzience pompowej Dodatkowa pojemność rezerwowa przy zatrzymaniu urządzenia np. w razie braku prądu Możliwość podłączenia dalszych dopływów do DN 150 na budowie, DN 200 lub większych fabrycznie Odpowiednie do odprowadzania ścieków w kanalizacji ciśnieniowej Uszczędność miejsca w piwnicy Woda napływająca poniżej poziomu kanału, musi być pompowana powyżej poziomu zalewania. Nowoczesną alternatywą dla przepompowni są urządzenia zamontowane w systemie studzienek poza budynkiem. Przepompownia w piwnicy Poziom zalewania Powierzchnia mieszkalna Poziom zalewania Przepompownia poza budynkiem w systemie studzienek KESSEL P info 14

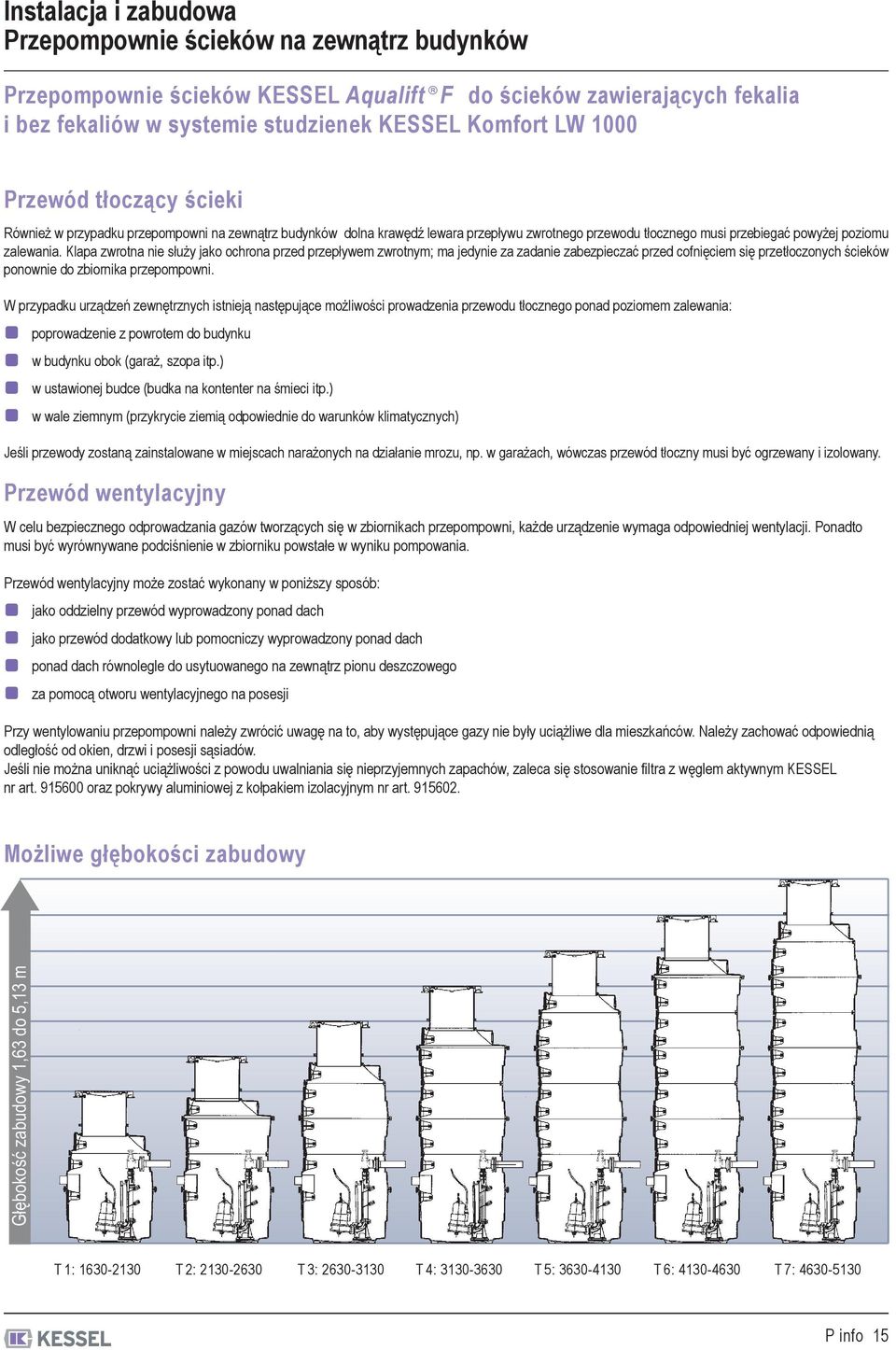

15 Instalacja i zabudowa Przepompownie ścieków na zewnątrz budynków Przepompownie ścieków KESSEL Aqualift F do ścieków zawierających fekalia i bez fekaliów w systemie studzienek KESSEL Komfort LW 1000 Przewód tłoczący ścieki Również w przypadku przepompowni na zewnątrz budynków dolna krawędź lewara przepływu zwrotnego przewodu tłocznego musi przebiegać powyżej poziomu zalewania. Klapa zwrotna nie służy jako ochrona przed przepływem zwrotnym; ma jedynie za zadanie zabezpieczać przed cofnięciem się przetłoczonych ścieków ponownie do zbiornika przepompowni. W przypadku urządzeń zewnętrznych istnieją następujące możliwości prowadzenia przewodu tłocznego ponad poziomem zalewania: poprowadzenie z powrotem do budynku w budynku obok (garaż, szopa itp.) w ustawionej budce (budka na kontenter na śmieci itp.) w wale ziemnym (przykrycie ziemią odpowiednie do warunków klimatycznych) Jeśli przewody zostaną zainstalowane w miejscach narażonych na działanie mrozu, np. w garażach, wówczas przewód tłoczny musi być ogrzewany i izolowany. Przewód wentylacyjny W celu bezpiecznego odprowadzania gazów tworzących się w zbiornikach przepompowni, każde urządzenie wymaga odpowiedniej wentylacji. Ponadto musi być wyrównywane podciśnienie w zbiorniku powstałe w wyniku pompowania. Przewód wentylacyjny może zostać wykonany w poniższy sposób: jako oddzielny przewód wyprowadzony ponad dach jako przewód dodatkowy lub pomocniczy wyprowadzony ponad dach ponad dach równolegle do usytuowanego na zewnątrz pionu deszczowego za pomocą otworu wentylacyjnego na posesji Przy wentylowaniu przepompowni należy zwrócić uwagę na to, aby występujące gazy nie były uciążliwe dla mieszkańców. Należy zachować odpowiednią odległość od okien, drzwi i posesji sąsiadów. Jeśli nie można uniknąć uciążliwości z powodu uwalniania się nieprzyjemnych zapachów, zaleca się stosowanie filtra z węglem aktywnym KESSEL nr art oraz pokrywy aluminiowej z kołpakiem izolacyjnym nr art Możliwe głębokości zabudowy Głębokość zabudowy 1,63 do 5,13 m T 1: T 2: T 3: T 4: T 5: T 6: T 7: P info 15
16 P info 16
