1 SPLIT MULTISPLIT INSTRUKCJA MONTAŻU marzec 2011 r. montaz.indd :38:17

2 Przed instalacją i użytkowaniem klimatyzatora prosimy o dokładne zapoznanie się z instrukcją obsługi i zalecanymi środkami ostrożności. W przypadku uszkodzenia kabla zasilającego, naprawa powinna zostać wykonana przez autoryzowany serwis. Instalacja musi być przeprowadzona przez autoryzowany serwis zgodnie z krajowymi normami bezpieczeństwa. Naprawy i konserwacja urządzenia muszą być wykonywane przez autoryzowany serwis. FERRO S.A. Ul. Przemysłowa 7 Tel montaz.indd :38:17

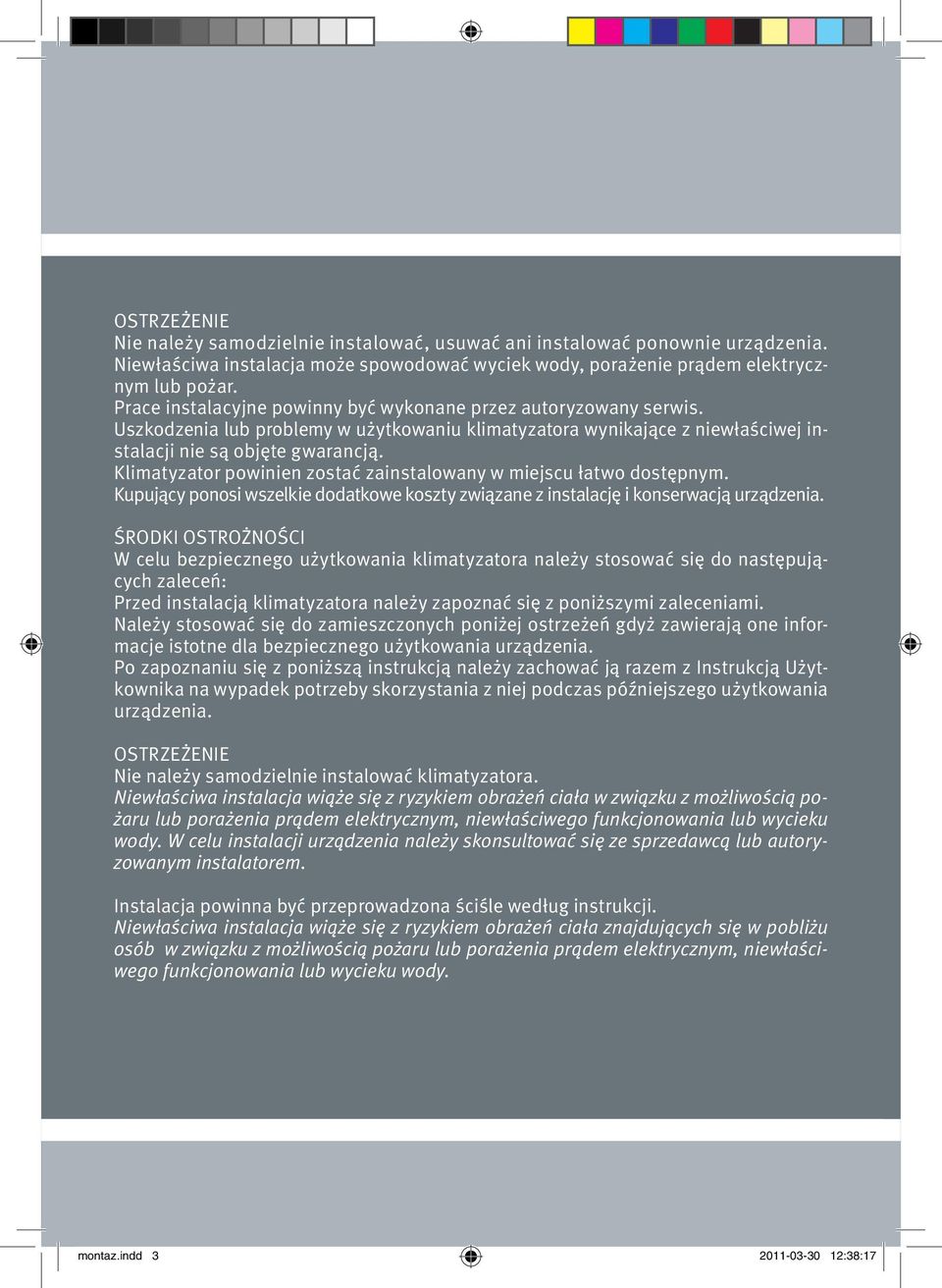

3 OSTRZEŻENIE Nie należy samodzielnie instalować, usuwać ani instalować ponownie urządzenia. Niewłaściwa instalacja może spowodować wyciek wody, porażenie prądem elektrycznym lub pożar. Prace instalacyjne powinny być wykonane przez autoryzowany serwis. Uszkodzenia lub problemy w użytkowaniu klimatyzatora wynikające z niewłaściwej instalacji nie są objęte gwarancją. Klimatyzator powinien zostać zainstalowany w miejscu łatwo dostępnym. Kupujący ponosi wszelkie dodatkowe koszty związane z instalację i konserwacją urządzenia. ŚRODKI OSTROŻNOŚCI W celu bezpiecznego użytkowania klimatyzatora należy stosować się do następujących zaleceń: Przed instalacją klimatyzatora należy zapoznać się z poniższymi zaleceniami. Należy stosować się do zamieszczonych poniżej ostrzeżeń gdyż zawierają one informacje istotne dla bezpiecznego użytkowania urządzenia. Po zapoznaniu się z poniższą instrukcją należy zachować ją razem z Instrukcją Użytkownika na wypadek potrzeby skorzystania z niej podczas późniejszego użytkowania urządzenia. OSTRZEŻENIE Nie należy samodzielnie instalować klimatyzatora. Niewłaściwa instalacja wiąże się z ryzykiem obrażeń ciała w związku z możliwością pożaru lub porażenia prądem elektrycznym, niewłaściwego funkcjonowania lub wycieku wody. W celu instalacji urządzenia należy skonsultować się ze sprzedawcą lub autoryzowanym instalatorem. Instalacja powinna być przeprowadzona ściśle według instrukcji. Niewłaściwa instalacja wiąże się z ryzykiem obrażeń ciała znajdujących się w pobliżu osób w związku z możliwością pożaru lub porażenia prądem elektrycznym, niewłaściwego funkcjonowania lub wycieku wody. montaz.indd :38:17

4 Klimatyzator musi być solidnie zainstalowany w miejscu, które jest w stanie utrzymać jego ciężar. Niewłaściwe zamocowanie klimatyzatora może doprowadzić do jego odpadnięcia od ściany i może spowodować obrażenia ciała osób znajdujących się w pobliżu. Instalacja elektryczna powinna być podłączona zgodnie z zaleceniami instrukcji obsługi. Należy też pamiętać o podłączeniu oddzielnego obwodu zasilania. Niewłaściwa pojemność obwodu zasilania lub niekompletna instalacja elektryczna może doprowadzić do pożaru lub porażenia prądem elektrycznym. W celu bezpiecznego połączenia jednostki wewnętrznej z zewnętrzną należy użyć specjalnych, zalecanych przez producenta przewodów, które muszą być prawidłowo podłączone do końcówek tablicy zaciskowej, tak aby napięcie przewodów nie obciążało końcówek. Niewłaściwe podłączenie lub przymocowanie może spowodować pożar. Po zakończeniu instalacji należy upewnić się czy nie nastąpił wyciek gazu (czynnika) chłodniczego. Niski poziom czynnika chłodzącego może spowodować uszkodzenie urządzenia. Podczas prac instalacyjnych należy zawsze stosować załączone części lub też części zalecane przez producenta. Stosowanie wybrakowanych części może doprowadzić do pożaru, porażenia prądem elektrycznym lub uszkodzenia klimatyzatora. Należy solidnie zamocować pokrywę instalacji elektrycznej w jednostce wewnętrznej oraz panel serwisowy jednostki zewnętrznej. Niewłaściwe zamocowanie pokrywy instalacji elektrycznej w jednostce wewnętrznej i/ lub panelu serwisowego jednostki zewnętrznej może doprowadzić do pożaru lub porażenia prądem elektrycznym w związku z gromadzeniem się kurzu, wody, etc. montaz.indd :38:17

5 OSTROŻNIE Nie należy instalować klimatyzatora w miejscu, gdzie możliwy jest wyciek gazów łatwopalnych. Wyciek gazu i jego nagromadzenie w okolicy klimatyzatora może spowodować wybuch. Instalacja rur odprowadzających wodę powinna być wykonana ściśle według instrukcji. Niewłaściwa instalacja systemu odprowadzającego wodę może spowodować wyciek wody z klimatyzatora, a w konsekwencji zawilgocenie i uszkodzenie znajdujących się w pomieszczeniu przedmiotów. JEDNOSTKA WEWNĘTRZNA Nie narażaj jednostki wewnętrznej na przegrzanie lub działanie pary wodnej. Wybierz miejsce instalacji tak, aby przed ani wokół urządzenia nie było żadnych przeszkód utrudniających jego pracę. Upewnij się, że system odpływu wody powstałej w wyniku kondensacji jest odpowiednio skierowany. Nie instaluj urządzenia w pobliżu drzwi. Po prawej i lewej stronie urządzenia należy zachować ponad 12 cm wolnej przestrzeni. W celu minimalizacji wibracji i hałasu wymagana jest minimalna 3 metrowa długość rur. Jednostka wewnętrzna powinna być zainstalowana na ścianie, na wysokości minimum 2,3 m od podłogi. Jednostka wewnętrzna powinna być zainstalowana z zachowaniem ponad 15 cm wolnej przestrzeni od sufitu. Jakiekolwiek zmiany w długości rur wymagają dostosowanie ilości czynnika chłodniczego. montaz.indd :38:17

6 JEDNOSTKA ZEWNĘTRZNA Jeżeli nad jednostką zewnętrzną zbudowany jest daszek chroniący przed deszczem i zbytnim nasłonecznieniem, należy dopilnować, aby nie ograniczał on promieniowania ciepła z kondensatora. Z tyłu i po lewej stronie urządzenia należy zapewnić ponad 30 cm wolnej przestrzeni. Przód jednostki zewnętrznej wymaga ponad 200 cm wolnej przestrzeni, a jej prawa strona, na której znajdują się połączenia ponad 60 cm. W okolicach wlotu i wylotu powietrza nie należy umieszczać żadnych roślin ani zwierząt. Wybierając miejsce instalacji należy wziąć pod uwagę ciężar urządzenia oraz problem wibracji i hałasu powstających podczas pracy klimatyzatora. Należy wybrać miejsce, w którym ciepłe powietrze i hałas powstające podczas pracy klimatyzatora nie zakłócałyby spokoju sąsiadów. INSTALACJA DACHOWA Jeżeli jednostka zewnętrzna zamontowana jest na powierzchni dachu należy zadbać o dokładne wypoziomowanie urządzenia. Upewnij się czy budowa dachu i metoda zamocowania są odpowiednie do lokalizacji urządzenia. Zapoznaj się z obowiązującymi regulacjami dotyczącymi instalacji dachowych. Instalacja dachowa lub na ścianach zewnętrznych może wywołać nadmierny hałas i wibracje, może też uniemożliwić konserwację urządzenia. montaz.indd :38:18

7 NAZWY AKCESORIÓW NUMER NAZWA ILOŚĆ 1 Płyta instalacyjna 1 2 Dyble 8 3 Wkręt 8 4 Uszczelka 1 5 Podłączenie odpływu 1 6 Zestaw instalacji rurowej Części do samodzielnego zakupu 7 Pilot 1 8 Kołki montażowe 2 9 Uchwyt pilota 1 UWAGA: Części dołączone do urządzenia nie są wszystkimi elementami niezbędnymi do przeprowadzenia instalacji. Konieczny jest zakup pozostałych części we własnym zakresie. OSTROŻNIE Po prawej i lewej stronie jednostki wewnętrznej należy zachować ponad 12 cm wolnej przestrzeni. Jednostka wewnętrzna powinna być zainstalowana z zachowaniem ponad 15 cm wolnej przestrzeni od sufitu. Aby zminimalizować wibracje i hałas wymagana jest co najmniej 3-metrowa długość rur. Jednostka wewnętrzna powinna być zainstalowana na ścianie, na wysokości minimum 2,3 m od podłogi. Co najmniej dwa z trzech kierunków oznaczonych A, B, C powinny być wolne od jakichkolwiek przeszkód. Ilustracja służy jedynie lepszemu objaśnieniu zagadnienia. Linie miedziane muszą posiadać niezależną izolację. montaz.indd :38:18

8 INSTALACJA JEDNOSTKI WEWNĘTRZNEJ Wymiary / Model W H D 9K K K montaz.indd :38:18

9 ZAMONTUJ PŁYTĘ INSTALACYJNĄ 1. Zamontuj płytę instalacyjną poziomo na konstrukcyjnej części ściany zachowując wolną przestrzeń wokół płyty. 2. Jeżeli ściana wykonana jest z cegły, betonu, itp. wywierć w ścianie osiem otworów o średnicy 5mm. Załóż kotew klamrową dla odpowiednich śrub mocujących. 3. Zamontuj płytę instalacyjną na ścianie za pomocą ośmiu (8) śrub typu A. Prawidłowe położenie płyty instalacyjnej. UWAGA: Zamontuj płytę instalacyjną na ścianie i wywierć otwory w zależności od struktury ściany, według odpowiednich punktów na płycie instalacyjnej. (Wymiary podane są domyślnie w mm ) WYWIERĆ OTWÓR W ŚCIANIE 1. Określ położenie otworów za pomocą za pomocą szczegółowego schematu. Wywierć jeden otwór o średnicy 65mm skierowany lekko w dół. 2. Wiercąc otwór w metalowej siatce, płycie, itp. zawsze używaj specjalnej osłony wiertła. Jednostki 09 I 12 montaz.indd :38:18

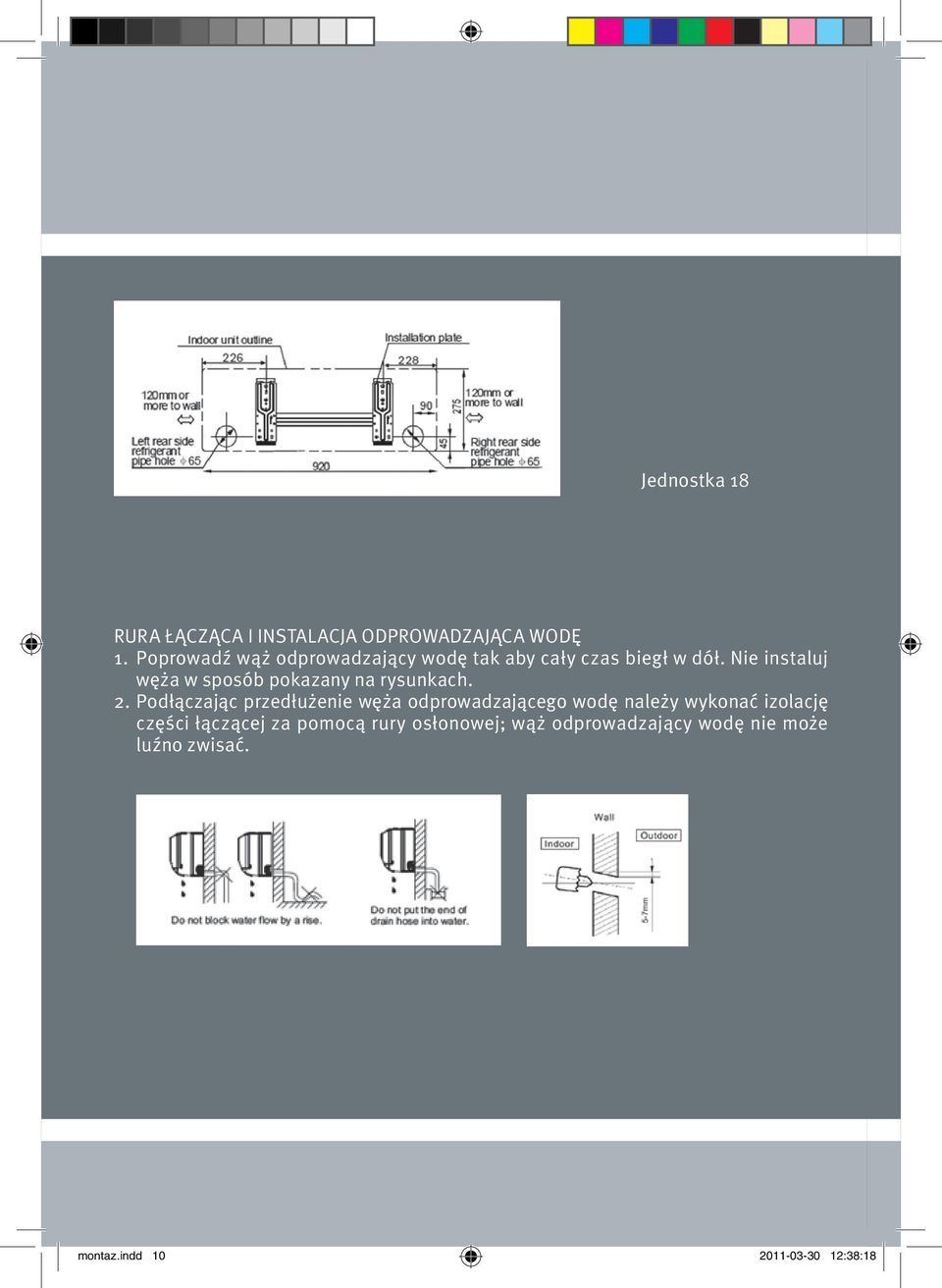

10 Jednostka 18 RURA ŁĄCZĄCA I INSTALACJA ODPROWADZAJĄCA WODĘ 1. Poprowadź wąż odprowadzający wodę tak aby cały czas biegł w dół. Nie instaluj węża w sposób pokazany na rysunkach. 2. Podłączając przedłużenie węża odprowadzającego wodę należy wykonać izolację części łączącej za pomocą rury osłonowej; wąż odprowadzający wodę nie może luźno zwisać. montaz.indd :38:18

11 RURA ŁĄCZĄCA 1. W celu zamontowania lewo- i prawostronnej instalacji rurowej należy zdjąć osłonę rury z panelu bocznego. Objaśnij klientom, że należy zachować osłonę rury, gdyż może być ona przydatna podczas późniejszego przenoszenia klimatyzatora w inne miejsce. 2. Instalacja rurowa tylna prawo- i lewostronna powinna być zamontowana tak jak na rysunku. Rura łącząca powinna być zgięta i poprowadzona w odległości 43 lub mniej mm od ściany. 3. Zamocuj końcówkę rury łączącej. (Patrz Dokręcanie Połączeń w INSTALACJA RURO- WA CZYNNIKA CHŁODNICZEGO. INSTALACJA JEDNOSTKI WEWNĘTRZNEJ 1. Przeprowadź rurę przez otwór w ścianie. 2. Załóż górny zaczep znajdujący się z tyłu jednostki wewnętrznej na górny hak płyty instalacyjnej, następnie przesuń urządzenie z boku na bok, aby sprawdzić czy jest stabilnie zawieszone. 3. Montując instalację rurową należy unieść jednostkę wewnętrzna w górę wkładając materiał asekuracyjny między urządzenie a ścianę. Po zakończeniu instalacji należy usunąć materiał asekuracyjny. 4. Popchnij górną część jednostki wewnętrznej w górę. Następnie przesuń urządzenie z boku za bok oraz w górę i w dół, aby sprawdzić czy jest ono stabilnie zamocowane. montaz.indd :38:18

12 UWAGA: Należy najpierw zainstalować jednostkę wewnętrzną, a potem zewnętrzną. Nie wolno dopuścić, aby instalacja rurowa podłączona z tyłu jednostki wewnętrznej odłączyła się od urządzenia. Wąż odprowadzający wodę nie może luźno zwisać. Obie pomocnicze instalacje rurowe powinny posiadać izolację termiczną. Wąż odprowadzający wodę powinien być umieszczony w najniższym punkcie zbiornika na wodę, w przeciwnym razie możliwe jest przelanie się nagromadzonej wody do wnętrza urządzenia. Kabel zasilający nie może się krzyżować ani splatać z żadnym innym kablem. Wąż odprowadzający wodę powinien biec cały czas w dół aby zapewnić swobodny odpływ skroplonej wody. INSTALACJA JEDNOSTKI ZEWNĘTRZNEJ Środki bezpieczeństwa dotyczące instalacji zewnętrznej Jednostka zewnętrzna powinna być zainstalowana na sztywnej podstawie, aby zapobiec narastającym wibracjom i hałasowi. Kierunek wylotu powietrza powinien być ustawiony tak, aby powietrze mogło bez przeszkód wydostawać się z urządzenia. W wypadku, gdy miejsce instalacji narażone jest na działanie silnego wiatru, np. w okolicy nadmorskiej, aby umożliwić prawidłowe działanie wentylatora należy zamontować jednostkę zewnętrzną wzdłuż ściany lub zastosować specjalne tarcze ochronne. Zwłaszcza w okolicy wietrznej, instalacja powinna być wykonana w sposób minimalizujący działanie wiatru. W przypadku potrzeby wykonania instalacji wiszącej, wspornik instalacyjny powinien montaz.indd :38:18

13 odpowiadać wymaganiom technicznym przedstawionym w schemacie instalacyjnym. Ściana instalacyjna powinna być zbudowana z cegły, betonu lub być konstrukcją o tej samej wytrzymałości, w przeciwnym razie konieczne jest wzmocnienie lub osuszenie. Połączenia wspornika ze ścianą oraz wspornika z klimatyzatorem powinny być stabilne, trwałe i niezawodne. Nie może być żadnych przeszkód blokujących promieniowanie powietrza. MONTAŻ JEDNOSTKI ZEWNĘTRZNEJ Zamocuj jednostkę zewnętrzną stabilnie za pomocą śruby i nakrętki 10 lub 8 mm poziomo na sztywnej betonowej podstawie. Wymiar /Model W H D L1 L2 L3 9K K K montaz.indd :38:18

14 INSTALACJA ZŁĄCZA UKŁADU ODPROWADZAJĄCEGO WODĘ Umieść uszczelkę w kolanku, a następnie umieść złącze w otworze zbiornika na skroploną wodę w jednostce wewnętrznej i przekręć o 90 w celu solidnego zamocowania. Połącz złącze z przedłużeniem węża odprowadzającego wodę (należy zakupić je we własnym zakresie) na wypadek ściekania wody z jednostki zewnętrznej podczas pracy w trybie ogrzewania. PODŁĄCZENIE UKŁADU RUROWEGO CZYNNIKA CHŁODZĄCEGO 1. Połączenie kielichowe. Główną przyczyną wycieku czynnika chłodniczego jest niewłaściwe wykonanie połączenia metodą kielichową. Prawidłowe stosowanie tej metody polega na wykonaniu następujących czynności: A: Potnij rury i przewód. 1. Użyj zestawu rur lub też rur zakupionych oddzielnie. 2. Zmierz odległość pomiędzy jednostką wewnętrzną a zewnętrzną. 3. Przygotuj rury od długości nieco większej niż wymierzona odległość. 4. Przygotuj przewód dłuższy o 1,5m od długości rury. B: Usuń ostre krawędzie. 1. Dokładnie usuń wszelkie zadziory i nierówności z przekroju poprzecznego rury. 2. Usuwając zadziory trzymaj rurę otworem w dół, aby uniknąć wpadania opiłków do środka. montaz.indd :38:18

15 C: Nakładanie nakrętek Zdejmij nakrętki dołączone do jednostki wewnętrznej i zewnętrznej i nałóż je na rury całkowicie oczyszczone z zadziorów (po wykonaniu połączenia nałożenie ich na rury nie będzie możliwe). D: Łączenie metodą: Kielichowania Umieść rurę stabilnie w tłoczniku według wymiarów podanych w poniższej tabeli. Średnica zewnętrzna A MAX A MIN ø 6,35 1,3 0,7 ø 9,53 1,6 1,0 ø 12,7 1,8 1,0 montaz.indd :38:18

16 Połączenie dociskowe Wyrównaj środek rur. Najpierw dokręć nakrętkę do oporu za pomocą palców, a następnie dociśnij ją za pomocą klucza bądź też klucza dynamometrycznego, tak jak pokazano na ilustracji. Średnica zewnętrzna N.cm N.cm ø 6, ø 9, ø 12, OSTROŻNIE Zbyt wysoki moment obrotowy może w niektórych warunkach uszkodzić nakrętkę. INSTALACJA ELEKTRYCZNA Zasady bezpieczeństwa podczas wykonywania wstępnej instalacji elektrycznej. 1. Jeżeli pojawi się poważny problem z zasilaniem, technik powinien odmówić wykonania instalacji klimatyzatora informując klienta o konieczności uprzedniego rozwiązania problemu z zasilaniem. 2. Napięcie zasilania powinno wynosić 90%~110% napięcia nominalnego. 3. W układzie zasilania należy zainstalować ochronę i główny wyłącznik zasilania o pojemności 1,5 raza większej od maksymalnego natężenia prądu. 4. Upewnij się, że klimatyzator ma odpowiednie uziemienie. 5. Podłącz przewód według Schematu Połączeń Elektrycznych umieszczonego na panelu jednostki zewnętrznej. 6. Instalacja elektryczna musi być wykonana zgodnie z lokalnymi i krajowymi normami bezpieczeństwa przez wykwalifikowanego elektryka. 7. Do prawidłowego podłączenia klimatyzatora konieczne jest zastosowanie oddzielnego układu zasilania i oddzielnego gniazdka. W tabeli zamieszczono zalecane rodzaje przewodów i dane techniczne bezpieczników: UWAGA: Napięcie zasilania musi odpowiadać napięciu nominalnemu klimatyzatora. montaz.indd :38:18

17 Model Zasilanie Bezpiecznik Przekrój kabla zasilającego mm Btu/h V, 50 Hz 10 A C 1, Btu/h V, 50 Hz 16 A C 1, Btu/h V, 50 Hz 25 A C 2,5 Podłącz kabel do jednostki wewnętrznej. 1. Do podłączenia jednostki wewnętrznej i zewnętrznej należy zastosować kabel typu: H07RN-F. 2. Usuń śrubę, a następnie zdejmij pokrywę okienka. 3. Podłącz kable zgodnie z oznaczeniami na końcówkach. 4. Kable nie zakończone końcówkami należy owinąć taśmą izolacyjną, tak, aby nie dotykały innych elementów elektrycznych. Podłącz kabel do jednostki zewnętrznej. 1. Zdejmij pokrywę instalacji elektrycznej jednostki zewnętrznej. 2. Podłącz kable łączące do końcówek według oznaczeń numerycznych na końcówkach oraz na jednostce wewnętrznej i zewnętrznej. 3. Aby zapobiec wpływaniu do wnętrza urządzenia wody z pętli kabla łączącego należy zamontować go tak jak na schemacie instalacyjnym jednostki wewnętrznej i zewnętrznej. 4. Na nieużywane przewody (przewodniki) należy nałożyć izolującą taśmę PVC, tak, aby nie stykały się one z żadnymi elektrycznymi i metalowymi elementami. montaz.indd :38:18

18 OSTROŻNIE Po spełnieniu powyższych warunków można przystąpić do podłączenia przewodów według następujących wskazówek: 1) Klimatyzator zawsze musi posiadać oddzielny układ zasilania. Przewody powinny być podłączone według schematu układu elektrycznego zamieszczonego na wewnętrznej stronie pokrywy układu sterowania. 2) Śruby mocujące przewody wewnątrz obudowy instalacji elektrycznej mogą ulec obluzowaniu wskutek wibracji, na które klimatyzator jest narażony podczas transportu. Sprawdź je i upewnij się, że są one mocno dokręcone. (Obluzowane śruby mogą spowodować przepalenie przewodów). 3) Dane techniczne źródła zasilania. 4) Upewnij się, że pojemność elektryczna jest wystarczająca. 5) Dopilnuj, aby napięcie wejściowe utrzymywało się na poziomie powyżej 90% napięcia znamieniowego. 6) Upewnij się, że grubość zastosowanego kabla odpowiada danym technicznym dotyczącym źródła zasilania. 7) Podczas pracy klimatyzatora w mokrym lub wilgotnym miejscu zawsze instaluj uziemienie i bezpiecznik. 8) Spadek napięcia może spowodować następujące problemy: Wibracje przełącznika magnetycznego spowodują uszkodzenie gniazda, uszkodzenie bezpiecznika oraz zakłócenia pracy urządzenia w związku z przeciążeniem. 9) Element odłączający zasilanie powinien być umieszczony w każdej instalacji stałej i powinien posiadać co najmniej 3 milimetrową izolację powietrzną w każdym aktywnym przewodniku fazowym. USUWANIE POWIETRZA Powietrze i wilgoć znajdujące się w układzie chłodzącym mogą spowodować następujące niepożądane zjawiska: Wzrost ciśnienia w systemie. Wzrost prądu operacyjnego. Spadek wydajności chłodzenia i ogrzewania. Woda w układzie chłodzenia może zamarznąć doprowadzając do zablokowania kapilarnych przewodów rurowych. Woda może wywołać korozję części układu chłodzenia. Z tego powodu należy regularnie sprawdzać szczelność jednostki wewnętrznej oraz rur łączących jednostkę wewnętrzną z zewnętrzną oraz usuwać wilgoć czy inne substancje niesprężalne z systemu. montaz.indd :38:18

19 PRZYGOTOWANIA Sprawdź czy każda rura (zarówno w instalacji hydraulicznej jak i pneumatycznej) pomiędzy jednostką wewnętrzną i zewnętrzną została prawidłowo połączona i czy zakończono podłączenie przewodów do uruchomienia testowego. Zdejmij nakrętki zaworów serwisowych z instalacji pneumatycznej i hydraulicznej jednostki zewnętrznej. Zwróć uwagę, że na tym etapie nakrętki zaworów serwisowych instalacji pneumatycznej i hydraulicznej jednostki zewnętrznej są zamknięte. Długość rur i ilość czynnika chłodzącego: DŁUGOŚĆ INSTALACJI METODA OPRÓŻNIANIA DODATKOWA ILOŚĆ CZYNNIKA Mniej niż 5 mb Użyj pompy próżniowej mb Użyj pompy próżniowej Rura cieczowa ø 6,35 (l-5)x30g Podczas przenoszenia klimatyzatora w inne miejsce należy usunąć czynnik chłodniczy za pomocą pompy próżniowej. Czynnik chłodniczy, którym uzupełniany jest klimatyzator powinien być w każdym przypadku w postaci płynnej. Przekręć do oporu pokrętło zaworu. Nie próbuj przekręcać go dalej. Dokładnie dokręć nakrętkę zaworu za pomocą klucza. Moment obrotowy dla nakrętek zaworu. (Patrz: Tabela momentów obrotowych) montaz.indd :38:18

20 STOSOWANIE POMPY PRÓŻNIOWEJ (Metoda stosowania zaworu zbiorczego opisana jest w instrukcji obsługi) 1. Całkowicie dokręć nakrętki A, B, C, D i podłącz rozgałęziony zawór ładujący do portu ładującego zaworu niskiego ciśnienia po stronie pneumatycznej instalacji rurowej. 2. Podłącz zawór ładujący do pompy próżniowej.. 3. Całkowicie otwórz dźwignię Lo na zaworze rozgałęzionym. 4. Włącz pompę próżniową i rozpocznij usuwanie powietrza. Po rozpoczęciu opróżniania instalacji delikatnie poluzuj nakrętkę na zaworze Lo instalacji pneumatycznej, aby sprawdzić czy powietrze wchodzi do środka. (Zmienia się wówczas odgłos pracującej pompy próżniowej a licznik wskazuje 0 zamiast wartości ujemnej). 5. Gdy opróżnianie jest zakończone dokładnie zamknij dźwignię Lo na zaworze rozgałęzionym i zatrzymaj pompę próżniową. Opróżnianie powinno trwać ok. 15 min lub więcej, aż do momentu gdy licznik wskaże wartość -76cmHg (-1x10 Pa). 6. Przekręć pokrętło zaworu B o około 45 przeciwnie do ruchu wskazówek zegara na 6-7 sekund, a następnie po wydostaniu się gazu na zewnątrz ponownie zakręć nakrętkę. Upewnij się, że wskaźnik ciśnienia pokazuje wartość nieco wyższą od ciśnienia atmosferycznego. 7. Odłącz wąż ładując od zaworu niskiego ciśnienia. 8. Otwórz całkowicie pokrętła zaworów A i B. 9. Dokładnie dokręć nakrętkę napełnionego zaworu. montaz.indd :38:18

21 BEZPIECZEŃSTWO INSTALACJI ELEKTRYCZNEJ I KONTROLOWANIE WYCIEKU GAZU Bezpieczeństwo instalacji elektrycznej Po zakończeniu instalacji należy sprawdzić bezpieczeństwo instalacji elektrycznej 1. Izolowany opornik Opór izolowanego opornika powinien wynosić ponad 2M. 2. Uziemienie Po zakończeniu instalacji uziemienia sprawdź oporność uziemienia wizualnie i za pomocą testera uziemienia. Upewnij się, że oporność uziemienia wynosi mniej niż Sprawdzanie przebicia elektrycznego (wykonywane podczas uruchomienia testowego). Po zakończeniu instalacji podczas próbnego uruchomienia urządzenia elektryk sprawdza ewentualne przebicia elektryczne za pomocą próbnika elektrycznego i licznika multimeter. W przepadku upływu prądu elektrycznego należy natychmiast wyłączyć urządzenie. Przed ponownym uruchomieniem klimatyzatora należy zlokalizować i usunąć przebicie. Wykrywanie wycieku gazu 1. Metoda wody z mydłem: Za pomocą miękkiej szczoteczki nanieś wodę z mydłem lub neutralnym detergentem na elementy łączące jednostki wewnętrznej i zewnętrznej. Jeżeli pojawiają się bąbelki, rura jest nieszczelna. 2. Wykrywacz wycieku gazu Sprawdź ewentualne wycieki za pomocą wykrywacza wycieków. OSTROŻNIE A: Lo naładowany zawór B: Hi naładowany zawór C i D są końcówkami połączeń jednostki wewnętrznej. montaz.indd :38:18

22 TESTOWANIE Po sprawdzeniu szczelności instalacji gazowej i elektrycznej można przystąpić do próbnego uruchomienia klimatyzatora. Testowanie powinno trwać ponad 30 min. 1. Otwórz panel i unieś go w górę aż do momenty gdy zostanie on unieruchomiony i usłyszysz odgłos kliknięcia. Nie otwieraj panelu szerzej. 2. Dwukrotnie naciśnij przycisk obsługi manualnej aż zapali się wskaźnik symbolizujący działanie klimatyzatora. Urządzenie będzie pracować w trybie wymuszonego chłodzenia. 3. Podczas pracy testowej wypróbuj wszystkie funkcje klimatyzatora. Sprawdź dokładnie sprawność odprowadzania skroplonej wody z jednostki wewnętrznej. 4. Po zakończeniu pracy testowej ponownie naciśnij wyłącznik obsługi manualnej. Z wyświetlacza znikają wszelkie wskazania i urządzenie zostaje wyłączone. montaz.indd :38:18

23 montaz.indd :38:18

24 montaz.indd :38:18
