1. ZAKRES OPRACOWANIA

Transkrypt

1 Opis techniczny do projektu wymiany instalacji wody zimnej w istniejącym budynku mieszkalnym wielorodzinnym zlokalizowanym przy ulicy Górniczej 2 w oninie, dz. nr 257/2 1. ZARES OPRACOWANIA Niniejsze opracowanie obejmuje swym zakresem projekt wymiany instalacji wody zimnej w istniejącym budynku mieszkalnym wielorodzinnym, zlokalizowanym w oninie, przy ul. Górniczej 2. Zakres projektowanych robót obejmuje: - demontaż istniejącej instalacji wody zimnej w obiekcie, w zakresie rurociągów rozprowadzających poziomych oraz podejść pod piony w piwnicy, z wyłączeniem odcinka przyłącza wody do szafki z wodomierzem głównym - demontaż istniejących wodomierzy wody zimnej w lokalach mieszkalnych - montaż nowej instalacji wody zimnej w zakresie rurociągów rozprowadzających w piwnicy oraz pionów łazienkowych i w pomieszczeniach, wraz z zabudową nowych wodomierzy w tych pomieszczeniach - montaż nowych wodomierzy w pomieszczeniach kuchennych, w których obecnie realizowany jest pobór wody z osobnych pionów kuchennych Z uwagi na podtynkowe prowadzenie istniejących pionów wody zimnej w obiekcie, nie przewiduje się ich demontażu w lokalach mieszkalnych. Po wykonaniu nowej instalacji należy dokonać przełączenia instalacji wewnątrzlokalowych do nowych pionów, a widoczne odcinki starej, nieczynnej instalacji w miarę możliwości wyciąć. Piony kuchenne istniejące,, i 1 pozostawia się w dalszej eksploatacji, z dotychczasowym poborem wody w lokalach, w których ten pobór jest realizowany. Instalacja zasilana będzie z istniejącego przyłącza wody zimnej, a zużycie ogólne dla budynku rozliczane będzie w sposób dotychczasowy poprzez wodomierz główny zlokalizowany w piwnicy w szafce naściennej. Przyłącze i wodomierz główny pozostawia się jako istniejące i nie stanowią zakresu niniejszego projektu. 2. PODSTAWA OPRACOWANIA Podstawę opracowania stanowią: Zlecenie Inwestora Podkłady budowlane przedmiotowego obiektu Projekt instalacji ciepłej wody użytkowej i cyrkulacji w przedmiotowym budynku z r. Inwentaryzacja widocznych odcinków instalacji w obiekcie Uzgodnienia z Inwestorem oraz Zarządcą budynku Obowiązujące normy i przepisy. Inwentaryzacja istniejących instalacji w obiekcie przeprowadzona została w zakresie niezbędnym do sporządzenia niniejszego opracowania i obejmowała trasy prowadzenia istniejącej instalacji zimnej wody w zakresie poziomów rozprowadzających w piwnicy oraz pionów, przy czym piony podtynkowe w lokalach oraz nieliczne odcinki instalacji rozprowadzającej w piwnicy (brak dostępu do komórek lokatorskich podczas inwentaryzacji) jako niewidoczne na etapie inwentaryzacji wkreślono orientacyjnie, na podstawie analizy rzeczywistego przebiegu widocznych odcinków instalacji. 3. INSTALACJA WODOCIĄGOWA WODY ZIMNEJ 3.1. Opis zastosowanych rozwiązań Zgodnie z ustaleniami z Zarządcą nieruchomości oraz Wspólnotą Mieszkaniową projektuje się nową instalację wody zimnej w obiekcie, z uwzględnieniem następujących rozwiązań projektowych:

2 1. Wykonanie nowej instalacji wody zimnej w zakresie wszystkich rurociągów rozprowadzających w piwnicy, w tym doprowadzenie wody na potrzeby węzła cieplnego oraz do zaworu czerpalnego na potrzeby gospodarcze 2. Wykonanie nowych pionów instalacji wody zimnej z odejściami z zaworami odcinającymi i wodomierzami lokalowymi w łazienkach (lub w przyległych do łazienek pomieszczeniach ), równolegle do projektowanej w maju 2018 r. instalacji ciepłej wody i cyrkulacji 3. Wykonanie nowych pionów instalacji wody zimnej z odejściami z zaworami odcinającymi i wodomierzami lokalowymi w pomieszczeniach, które nie sąsiadują z łazienkami (mieszkania szczytowe), w zakresie niezbędnym do zapewnienia możliwości poboru wody w tych pomieszczeniach analogicznie do sytuacji obecnie występującej tj. tylko w pomieszczeniach, w których obecnie realizowany jest pobór wody na potrzeby 4. Pozostawienie istniejących pionów kuchennych i zapewnienie możliwości poboru wody w tych pomieszczeniach analogicznie do sytuacji obecnie występującej tj. tylko w pomieszczeniach, w których obecnie realizowany jest pobór wody na potrzeby kuchni. W tym przypadku przewiduje się (na istniejącym pionie) wymianę istniejących wodomierzy na nowe, a w mieszkaniach, w których dotychczasowo nie było zamontowanych wodomierzy lokalowych montaż nowych wodomierzy. 5. Podłączenie istniejących instalacji wewnatrzlokalowych do nowoprojektowanych pionów wody zimnej. W tym zakresie przewiduje się wykonanie w lokalach krótkiego odcinka instalacji połączeniowej, prowadzonej przypodłogowo od projektowanego wodomierza do punktu, z którego zasilana była instalacja przed modernizacją (punkt zabudowy istniejących wodomierzy) 6. Demontaż starej, nieczynnej instalacji z.w. w obiekcie Projektowana instalacja rozpoczyna się za wodomierzem głównym w piwnicy. Przewody rozprowadzające projektuje się pod stropem piwnicy, równolegle do projektowanej instalacji ciepłej wody i cyrkulacji, do pionów zgodnie z rysunkami niniejszej dokumentacji. Ze względu na niekorzystne usytuowanie łazienek w mieszkaniach środkowych na piętrach, tj. nad pokojami mieszkalnymi w lokalach na parterze, piony, i projektuje się w części na klatce schodowej, analogicznie jak w przypadku c.w.u. i cyrk., z wprowadzeniem do lokalu mieszkalnego na I piętrze bezpośrednio z klatki schodowej - pod stropem. Z uwagi na powyższe w ramach niniejszej inwestycji przewiduje się również zabudowę odcinków instalacji prowadzonych w klatce schodowej i pod stropem w mieszkaniach na I piętrze. Zabudowę należy wykonać z płyt gipsowo-kartnowych na systemowych stelażach montażowych stalowych, ze szpachlowaniem gładzią gipsową, gruntowaniem i odtworzeniem powłoki malarskiej w kolorze analogicznym do obecnego. Na pionach wody zimnej zaprojektowano zawory odcinające, dostępne do obsługi z korytarza. Zawory odcinające zaprojektowano również w każdym lokalu, na odgałęzieniu do instalacji wewnętrzlokalowej, przed wodomierzem lokalowym. Armaturę odcinającą na pionach i odgałęzieniach do mieszkań projektuje się jako grzybkową. Należy stosować zawory systemowe zgrzewane (w systemie analogicznym do zastosowanych rur ), z korpusem, mosiężnym, wymiennym wkładem zaworowym i metalowym pokrętłem. Dla każdego lokalu przewiduje się wodomierz mieszkaniowy do wody zimnej firmy Apator- Powogaz z możliwością zdalnego odczytu: - o przepływach Q 3 =2,5 m3/h i Q 4 =3,125 m3/h na odgałęzieniach do łazienek (i przyległych ) - o przepływach Q 3 =1,6 m3/h i Q 4 =2,0 m3/h na odgałęzieniach do i kuchni Wodomierze montować za pomocą śrubunków, za zaworami odcinającymi 3.2. Rurociągi instalacji cwu i cyrkulacji Przewody wodociągowe należy wykonać z rur z polipropylenu, do instalacji wody zimnej klasy PN16, łączonych poprzez systemowe kształtki zgrzewane. Rury mocować do przegród budowlanych za pomocą systemowych uchwytów do rur, a przejścia przez przegrody wykonywać w tulejach ochronnych. Instalację prowadzić zgodnie z rysunkami niniejszej dokumentacji zachowując projektowane trasy i średnice rur.

3 Rury mocować do konstrukcji budynku na systemowe uchwyty mocujące, zachowując następujące maksymalne odległości pomiędzy podporami dla rurociągów poziomych i pionowych: ,1 m / 1,4 m ,2 m / 1,5 m ,4 m / 1,8 m ,6 m / 2,0 m ,8 m / 2,3 m ,0 m / 2,6 m ,1 m / 2,7 m Odcinek instalacji wody zimnej od głównego wodomierza do głównego rurociągu rozprowadzającego, podstropowego zaprojektowano z rur stalowych ocynkowanych. Odcinek wody zimnej należy włączyć do istniejącej instalacji w piwnicy, w miejscu wskazanym w części rysunkowej opracowania Izolacja termiczna Odcinki poziome w piwnicy oraz piony należy zaizolować izolacją powietrzno szczelną PU lub PE chroniącą przed wykraplaniem się wody na ściankach rur, zachowując następujące, minimalne grubości izolacji: - rurociągi o średnicy wewnętrznej Dw: do 22 mm izolacja gr. 10 mm - rurociągi o średnicy wewnętrznej Dw: mm izolacja gr. 15 mm - rurociągi o średnicy wewnętrznej Dw: mm izolacja gr. = ½ Dw Podane grubości dotyczą izolacji o współczynniku przewodzenia ciepła =0,035 W/m. W przypadku zastosowania izolacji o innym współczynniku, projektowane grubości należy odpowiednio skorygować Próby szczelności, badania Po zmontowaniu instalacji, przed zaizolowaniem, należy ja kilkakrotnie przepłukać wodą i wykonać próbę szczelności na ciśnienie 10 bar. Próbę rurociągów z tworzyw sztucznych należy przeprowadzić w dwóch etapach. Próbę wstępną uważa się za pozytywną jeżeli w przeciągu 0,5 godziny nie wystąpią roszenia i przecieki na łączeniach, a spadek ciśnienia wywołany elastycznością przewodów będzie mniejszy niż 0,6 bar. Próbę główną należy wykonać po pozytywnym wyniku próby wstępnej. Próbę główną uważa się za pozytywną jeżeli w ciągu 2 godzin nie wystąpią roszenia i przecieki, a spadek ciśnienia na manometrze będzie nie większy niż 0,2 bar. Po pozytywnej próbie szczelności na zimno, instalację należy ponownie przepłukać, podłączyć do węzła cieplnego i instalacji zasilającej za wodomierzem głównym i poddać próbie roboczej poprzez oględziny w normalnych warunkach eksploatacyjnych olizje, przejścia rurociągów przez przegrody budowlane Zgodnie z ustaleniami z Inwestorem i Zarządcą budynku, piony wodociągowe projektuje się w łazienkach i pomieszczeniach. Przebieg pionów zaprojektowano równolegle do pionów ciepłej wody i cyrkulacji, z uwzględnieniem lokalizacji istniejących przyborów oraz istniejących pionów wody zimnej, kierując się zasadą minimalizacji ingerencji w istniejące aranżacje łazienek. Mimo powyższego, projektowana instalacja prowadzona będzie w łazienkach użytkowanych od lat, o odmiennych aranżacjach i na etapie realizacji inwestycji należy liczyć się z występowaniem ewentualnych kolizji z przyborami, zabudowami lub mieszkaniowymi instalacjami wodociągowymi i kanalizacyjnymi, otworami wentylacyjnymi, gniazdkami elektrycznymi, itp. Wszelkie w/w kolizje nie powinny wpływać na istotne odstępstwa od projektowanego układu instalacji i w przypadkach koniecznych należy je rozwiązać w uzgodnieniu z lokatorem, poprzez wykonanie obejść przy użyciu kolan lub nieznaczne przesunięcia pionów w celu ominięcia ewentualnych kolizji. W związku z powyższym: 1. Na etapie realizacji inwestycji należy przewidzieć dodatkowe kolana na ewentualne obejścia.

4 2. Zgodnie z ustaleniami pomiędzy lokatorami a Zarządcą nieruchomości, lokatorzy zobowiązani są do udostępnienia lokalu oraz dokonania niezbędnych demontaży przyborów i zabudów aby umożliwić sprawne i estetyczne wykonanie instalacji. Obowiązkiem wykonawcy jest uzgodnienie z lokatorami konieczności i zakresu demontaży, przed rozpoczęciem robót montażowych danego pionu instalacyjnego. Przejścia rurociągów przez przegrody budowlane wykonywać wiertnicami i zabezpieczyć tulejami ochronnymi, np. z PCV o średnicy większej o dwie dymensje od rury zasadniczej, z obu stron wypełnionymi plastycznym uszczelniaczem nie hamującym ruchu osiowego rur Dane techniczne instalacji - Parametry temperaturowe instalacji: - 10 o C - Wymagane ciśnienie dyspozycyjne dla instalacji - 3,10 bar (w punkcie przyłączeniowym zimnej wody, z uwzględnieniem wymagań dla instalacji c.w.u., bez oporów węzła cieplnego) - Przepływ obliczeniowy w instalacji wody zimnej, z uwzględnieniem zasilania węzła na potrzeby przygotowania ciepłej wody użytkowej: Maksymalny (chwilowy) przepływ obliczeniowy jest równy: Qobl=1,7*( Q ) 0,21-0,7 = 1,7*(31,83) 0,21-0,7 =2,816 l/s 5. UWAGI OŃCOWE Całość robót wykonać zgodnie z: Warunkami technicznymi wykonania i odbioru instalacji wodociągowych - Wymagania techniczne COBRTI Instal Zeszyt 7. Przepisami BHP i p.poż. Podane w niniejszym projekcie nazwy urządzeń i systemy instalacyjne konkretnych producentów służą do określenia docelowych parametrów techniczno-użytkowych oraz wymaganego standardu jakościowego urządzeń instalowanych w obiekcie i mają charakter przykładowy. Dopuszcza się zastosowanie urządzeń i systemów instalacyjnych równoważnych, innych producentów, pod warunkiem zachowania projektowanych parametrów techniczno-użytkowych oraz standardu jakościowego urządzeń. W zakresie wodomierzy należy zabudować wskazane przez Zarządcę nieruchomości wodomierze Apator-Powogaz z uwagi na kompatybilność z posiadanym systemem zdalnego odczytu wskazań. Przy zabudowie rurociągów prowadzonych na klatkach schodowych i w obrębie mieszkań środkowych na I piętrze zwrócić uwagę na istniejące puszki podtynkowe i inne instalacje prowadzone w sąsiedztwie zabudowy. W przypadkach koniecznych zapewnić dostęp serwisowy do w/w instalacji. Likwidacja istniejącej instalacji wody zimnej musi być poprzedzona wykonaniem i odbiorem instalacji nowoprojektowanej, a wykonanie lokalowych przełączeń powinno być skoordynowane ze wszystkimi lokatorami w danym pionie i powinno do minimum ograniczać przerwy w dostawie wody do gospodarstw. Projekty związane: - Projekt instalacji ciepłej wody użytkowej oraz przebudowy instalacji c.o. z maja 2018 r.

5 ZESTAWIENIE PODSTAWOWYCH MATERIAÓW INSTALACJI W.Z. Lp. Charakterystyka materiału i urządzenia J. miary Ilość 1 Rura do wody zimnej, PN16, 20x2,8 mb 35 2 Rura do wody zimnej, PN16, 25x3,5 mb 90 3 Rura do wody zimnej, PN16, 32x4,4 mb 50 4 Rura do wody zimnej, PN16, 40x4,4 mb Rura do wody zimnej, PN16, 50x6,9 mb 12 6 Rura do wody zimnej, PN16, 63x8,6 mb 3 7 Rura do wody zimnej, PN16, 75x10,3 mb 38 8 Rura stalowa ocynkowana do wody pitnej DN50 mb 2 9 Wodomierz jednostrumieniowy mieszkaniowy z możliwością zdalnego odczytu radiowego do wody zimnej, montaż pionowy, typ JS 1,6- szt , firmy Apator-Powogaz, zakres przepływu Q3=1,6 m 3 /h, Q4=2,0 m 3 /h, 10 Wodomierz jednostrumieniowy mieszkaniowy z możliwością zdalnego odczytu radiowego do wody zimnej, montaż pionowy, typ JS 2,5-02, firmy Apator-Powogaz, zakres przepływu Q3=2,5 m 3 /h, Q4=3,125 szt. 33 m 3 /h, 11 Zawór odcinający grzybkowy wgrzewany, z korpusem, wymiennym, mosiężnym wkładem zaworowym i pokrętłem metalowym, do wody zimnej, 20 (dn15) przy wodomierzach na pionach w indywidualnych i w szt. 7 pom. gospodarczym w piwnicy 12 Zawór odcinający grzybkowy wgrzewany, z korpusem, wymiennym, mosiężnym wkładem zaworowym i pokrętłem metalowym, do wody zimnej, szt (dn20) 13 Zawór odcinający grzybkowy wgrzewany, z korpusem, wymiennym, mosiężnym wkładem zaworowym i pokrętłem metalowym, do wody zimnej szt (dn25) 14 Zawór odcinający grzybkowy wgrzewany, z korpusem, wymiennym, mosiężnym wkładem zaworowym i pokrętłem metalowym, do wody zimnej szt (dn32) 15 Zawór odcinający grzybkowy, mosiężny, gwintowany, do wody zimnej dn50 szt Zawór odcinający grzybkowy, mosiężny, gwintowany, do wody zimnej dn15 przy nowych wodomierzach na istniejących pionach kuchennych, w mieszkaniach obecnie nie posiadających wodomierzy (w kuchniach posiadający obecnie wodomierze projektuje się wymianę samego wodomierza, zawory pozostawia się istniejące) szt Zawór czerpalny wody zimnej ze złączką do węża szt Izolacje rurociągów typu i grubości wg opisu technicznego kpl 1 19 Przełączenie instalacji wewnątrzlokalowej do nowego pionu łazienkowego (kształtki przejściowe + 5 m rurociągu 25x3,5) kpl Przełączenie instalacji wewnątrzlokalowej do nowego pionu (kształtki przejściowe + 3 m rurociągu 20x2,8) kpl 6 W zakresie demontaży: - instalacja wody zimnej w piwnicy, z rur stalowych ocynkowanych wg rysunku S-02 - wodomierze mieszkaniowe + zawory odcinające 49 kpl. + 1 kpl. w węźle cieplnym (dawna suszarnia)

6 Opis techniczny do informacji na temat bezpieczeństwa i ochrony zdrowia 1. NAZWA I ADRES OBIETU BUDOWALNEGO Instalacja wody zimnej w budynku mieszkalnym wielorodzinnym, przy ul. Górniczej 2 w oninie. 2. NAZWA I ADRES INWESTORA Wspólnota Mieszkaniowa ul. Górnicza 2, onin 3. IMIĘ I NAZWISO ORAZ NR UPRAWNIEŃ PROJETANTA I SPRAZAJĄCEGO Projektant - mgr inż. Marcin Straszewski, upr. nr LOD/0618/POOS/06 Sprawdzający mgr inż. Radosław Dziubczyński, upr. nr WP/0359/PWOS/09 4. ZARES ROBÓT Roboty montażowe: - ułożenie rurociągów rozprowadzających wody zimnej - ułożenie pionów instalacyjnych wody zimnej - skręcanie i zgrzewanie rurociągów - montaż wodomierzy i armatury uzupełniającej - próby ciśnieniowe, - płukanie instalacji - montaż izolacji na rurociągach. Roboty demontażowe: - demontaż istniejącej instalacji rozprowadzającej i wodomierzy mieszkaniowych 5. PRZEWIDYWANE ZAGROŻENIA PODCZAS REALIZACJI ROBÓT a) Porażenie prądem elektrycznym może nastąpić przy pracach z użyciem urządzeń zasilanych prądem elektrycznym z rozdzielnicy budowlanej. Zagrożenie występować będzie w fazie prowadzenia prac z wykorzystaniem elektronarzędzi. Należy stosować urządzenia ze sprawną instalacją przeciwporażeniową. Narzędzia chronić bezwzględnie przed kontaktem z wodą b) Uderzenie, przygniecenie i inne urazy mechaniczne zagrożenie występować będzie podczas prac związanych z transportem, przeładunkiem i montażem rurociągów oraz w trakcie wykonywania robót budowlanych (wiercenia otworów, wykuwania bruzd i otworów. Należy wyznaczać strefy niebezpieczne, używać sprawnych urządzeń, dobierać odpowiednie obciążenia. c) Upadek na płaszczyźnie zagrożenie występować będzie na drogach i ciągach komunikacyjnych. Należy zwrócić uwagę na wyznaczenie bezpiecznych dojść, nie zastawianiu ich, utrzymaniu porządku i czystości oraz stosowaniu prawidłowego obuwia. 6. SPOSÓB PROWADZNIA INSTRUTAŻU PRZED ROZPOCZĘCIEM ROBÓT Instruktaże należy dokonywać przed rozpoczęciem prac i fakt ten udokumentować wpisem do protokołu instruktaży potwierdzone podpisem pracownika. Za prowadzenie instruktaży odpowiedzialny jest bezpośredni przełożony (brygadzista, mistrz,) brygady wykonującej prace. W instruktażu uwzględnić: - informację o warunkach atmosferycznych, - bezpieczne metody wykonywania prac, - informację o występujących zagrożeniach oraz sposobach zabezpieczania się przed skutkami występujących zagrożeń, - zasady komunikowania się pracowników,

7 - zasady postępowania w przypadku wystąpienia zagrożenia, a w szczególności udzielenia pierwszej pomocy, sposobie postępowania na wypadek wystąpienia zagrożenia zdrowia lub życia, sposobie powiadamiania służb ratowniczych w przypadku powstania zagrożeń. 7. ŚRODI TECHNICZNE I ORGANIZACYJNE ZAPOBIEGAJĄCE NIEBEZPIECZEŃSTWOM WYNIAJĄCYM Z WYONYWANIA ROBÓT a) środki techniczne stosowanie sprawnych technicznie urządzeń do montażu rurociągów (zgrzewarki, zaciskarki, gwintownice), stosowanie odpowiedniej odzieży ochronnej, stosowanie sprawnych urządzeń elektrycznych, stosowanie prawidłowego zabezpieczenia tymczasowych instalacji niezbędnych do prowadzenia robót budowlanych, np. przedłużaczy elektrycznych stosowanie odpowiedniego zabezpieczenia przed przypadkowym zalaniem urządzeń elektrycznych b) środki organizacyjne przestrzeganie poleceń bezpośredniego przełożonego na budowie, przestrzeganie zasad wzajemnej współpracy i pomocy, odpowiedni przydział ilości osób do stopnia złożoności robót, przestrzeganie ładu i porządku w miejscu pracy, zapewnienie łatwego dostępu do środków pierwszej pomocy medycznej, zapewnienie łatwego dostępu do elementów odcinających energię elektryczną i inne media

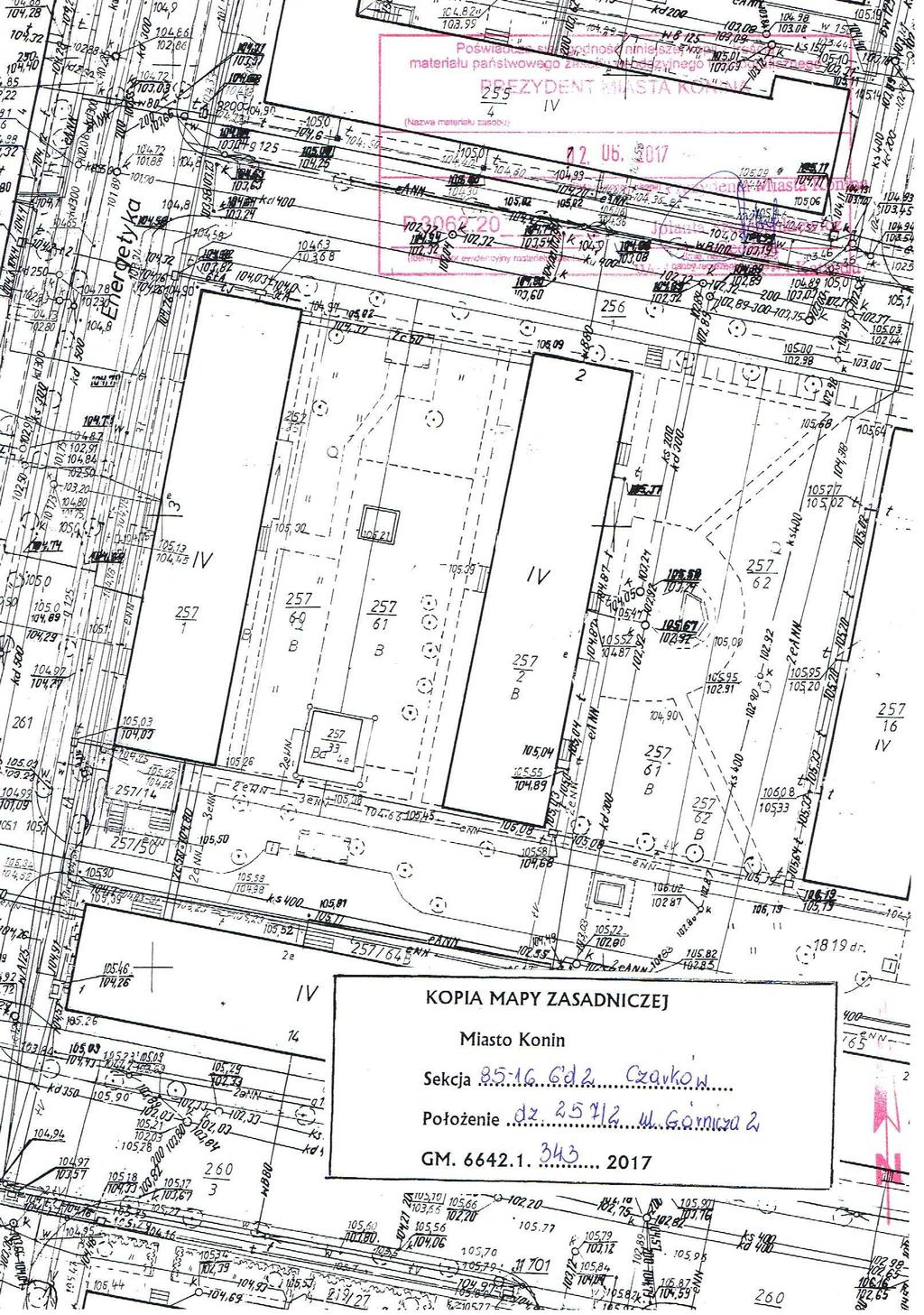

8 Posada, ul. Tuwima 16, tel Inwestor Obiekt Nazwa rysunku Wspólnota Mieszkaniowa ul. Górnicza 2, onin Wymiana instalacji wody zimnej w budynku mieszkalnym wielorodzinnym w oninie, przy ul. Górniczej 2 Plan sytuacyjny Projektował Sprawdził mgr inż. Marcin Straszewski Upr. nr LOD/0618/POOS/06 mgr inż. Radosław Dziubczyński Upr. nr WP/0359/PWOS/09 Branża: Sanitarna Skala: 1:500 Rys. nr: S-01 Data:

9 Piwnica - instalacja istniejąca do likwidacji 1 UWAGA! PODĄCZENIE PROJETOWANEJ INSTALACJI WODOCIĄGOWEJ DO WĘZA CIEPLNEGO PRZEDSTAWIONE NA RYSUNU MA CHARATER POGLĄDOWY. DOCELOWE PODĄCZENIE NALEŻY REALIZOWAĆ DO RÓĆCÓW PRZYĄCZENIOWYCH WYONANYCH ZGODNIE Z ODRĘBNĄ DOUMENTACJĄ PROJETOWĄ WĘZA. PODĄCZENIE INSTALACJI DO WĘZA W ZARESIE WYONAY INSTALACJI WODOCIĄGOWEJ W OBIECIE! DN32 DN32 DN32 WZ5 DN32 DN40 DN40 WZ8 DN32 DN50 DN50 DN50 Wodomierz główny 3 DN50 Przyłącze wodociągowe LEGENDA: 1 - projektowana instalacja wody zimnej - istniejąca instalacja wody zimnej - projektowana instalacja ciepłej wody i cyrkulacji wg projektu z r. - istniejący pion wody zimnej - projektowany pion wody zimnej - projektowany pion ciepłej wody i cyrkulacji wg projektu z r. Piwnica - instalacja projektowana Zawór czerpalny do 15 ze złączką do węża Ø50x6,9 WZ5a Ø50x6,9 WZ5 WZ5b Ø75x10,3 Ø75x10,3 Ø75x10,3 Ø75x10,3 Ø75x10,3 Ø75x10,3 Ø75x10,3 WZ8a WZ8b WZ8 WZ8c 1 stal oc. DN50 DN50- Wodomierz główny 3 3 Przyłącze wodociągowe Ewentualne kolizje projektowanych pionów z istniejącymi elementami wyposażenia łazienek w lokalach użytkowych (istniejące rury i armatura wod-kan, przybory sanitarne, zabudowy, gniazdka elektryczne, otwory wentylacyjne, itp., rozwiązać poprzez stosowanie obejść i odsadzek na pionach, w uzgodnieniu z danym lokatorem. W/w obejścia nie stanowią istotnych odstępstw od projektu i nie wymagają korekty dokumentacji projektowej, pod warunkiem zachowania projektowanych średnic rurociągów w pionie. Ø63x8,6 Inwestor Posada, ul. Tuwima 16, tel mastrasanit@poczta.fm Wspólnota Mieszkaniowa ul. Górnicza 2, onin Obiekt Wymiana instalacji wody zimnej w budynku mieszkalnym wielorodzinnym w oninie, przy ul. Górniczej 2 Nazwa rysunku Instalacja wody zimnej Rzut piwnic - instalacja istniejąca i projektowana Projektował Sprawdził mgr inż. Marcin Straszewski Upr. nr LOD/0618/POOS/06 mgr inż. Radosław Dziubczyński Upr. nr WP/0359/PWOS/09 Branża: Sanitarna Skala: 1:100 Rys. nr: S-02 Data:

10 Parter 1 LEGENDA: WZ5 WZ5a WZ5b WZ8a WZ8 WZ8b WZ8c projektowana instalacja wody zimnej - istniejąca instalacja wody zimnej - projektowana instalacja ciepłej wody i cyrkulacji wg projektu z r. - istniejący pion wody zimnej - projektowany pion wody zimnej - projektowany pion ciepłej wody i cyrkulacji wg projektu z r. wodomierz wody zimnej - początek instalacji - pomieszczenie, w którym obecnie zabudowany jest wewnątrzlokalowej, do którego należy doprowadzić zasilanie z nowoprojektowanych pionów UWAGA! Istniejące piony, istn, i 1 pozostawia się w eksploatacji i nie projektuje się nowych pionów w ich miejsce. Na pionach tych, w mieszkaniach, w których realizowany jest pobór wody na potrzeby kuchni, projektuje się tylko wymianę / dodatkowy montaż wodomierzy. I-piętro Ewentualne kolizje projektowanych pionów z istniejącymi elementami wyposażenia łazienek w lokalach użytkowych (istniejące rury i armatura wod-kan, przybory sanitarne, zabudowy, gniazdka elektryczne, otwory wentylacyjne, itp., rozwiązać poprzez stosowanie obejść i odsadzek na pionach, w uzgodnieniu z danym lokatorem. W/w obejścia nie stanowią istotnych odstępstw od projektu i nie wymagają korekty dokumentacji projektowej, pod warunkiem zachowania projektowanych średnic rurociągów w pionie. WZ5 WZ5a WZ5b WZ8a WZ8 WZ8b Inwestor Posada, ul. Tuwima 16, tel mastrasanit@poczta.fm Wspólnota Mieszkaniowa ul. Górnicza 2, onin Obiekt Wymiana instalacji wody zimnej w budynku mieszkalnym wielorodzinnym w oninie, przy ul. Górniczej 2 Nazwa rysunku Instalacja wody zimnej Rzut parteru i I piętra Projektował Sprawdził mgr inż. Marcin Straszewski Upr. nr LOD/0618/POOS/06 mgr inż. Radosław Dziubczyński Upr. nr WP/0359/PWOS/09 Branża: Sanitarna Skala: 1:100 Rys. nr: S-03 Data:

11 II-piętro 1 LEGENDA: 1 - projektowana instalacja wody zimnej - istniejąca instalacja wody zimnej - projektowana instalacja ciepłej wody i cyrkulacji wg projektu z r. - istniejący pion wody zimnej - projektowany pion wody zimnej WZ5 WZ5a WZ5b WZ8a WZ8 WZ8b projektowany pion ciepłej wody i cyrkulacji wg projektu z r. wodomierz wody zimnej - początek instalacji - pomieszczenie, w którym obecnie zabudowany jest wewnątrzlokalowej, do którego należy doprowadzić zasilanie z nowoprojektowanych pionów UWAGA! Istniejące piony, istn, i 1 pozostawia się w eksploatacji i nie projektuje się nowych pionów w ich miejsce. Na pionach tych, w mieszkaniach, w których realizowany jest pobór wody na potrzeby kuchni, projektuje się tylko wymianę / dodatkowy montaż wodomierzy. III-piętro Ewentualne kolizje projektowanych pionów z istniejącymi elementami wyposażenia łazienek w lokalach użytkowych (istniejące rury i armatura wod-kan, przybory sanitarne, zabudowy, gniazdka elektryczne, otwory wentylacyjne, itp., rozwiązać poprzez stosowanie obejść i odsadzek na pionach, w uzgodnieniu z danym lokatorem. W/w obejścia nie stanowią istotnych odstępstw od projektu i nie wymagają korekty dokumentacji projektowej, pod warunkiem zachowania projektowanych średnic rurociągów w pionie. WZ5 WZ5a WZ5b WZ8a WZ8 WZ8b Posada, ul. Tuwima 16, tel mastrasanit@poczta.fm Inwestor Wspólnota Mieszkaniowa ul. Górnicza 2, onin Obiekt Nazwa rysunku Wymiana instalacja wody zimnej w budynku mieszkalnym wielorodzinnym w oninie, przy ul. Górniczej 2 Instalacja wody zimnej Rzut II i III piętra Projektował Sprawdził mgr inż. Marcin Straszewski Upr. nr LOD/0618/POOS/06 mgr inż. Radosław Dziubczyński Upr. nr WP/0359/PWOS/09 Branża: Sanitarna Skala: 1:100 Rys. nr: S-04 Data:

12 WZ5a WZ5b WZ8a WZ8b III PIĘTRO III PIĘTRO III PIĘTRO III PIĘTRO z.o II PIĘTRO II PIĘTRO II PIĘTRO II PIĘTRO z.o I PIĘTRO I PIĘTRO I PIĘTRO I PIĘTRO z.o. z.o. PARTER PARTER PARTER PARTER WZ8c z.o. z.o. z.o. z.o. pion pion pion pion pion pion PIWNICA PIWNICA PIWNICA PIWNICA z.o. Ø50x6,9 z.o. Ø50x6,9 Ø63x8,6 Ø63x8,6 z.o. DN50 Ø75x10,3 Ø75x10,3 WĘZE CIEPLNY Ø75x10,3 Ø75x10,3 Ø75x10,3 Ø75x10,3 Ø75x10,3 z.o. Ø75x10,3 stal oc. DN50 Wpiąć w istniejącą instalację wody zimnej za wodomierzem głównym - wg rzutu piwnicy Qobl=2,816 l/s, Pwym=3,1 bar Qobl c.w.u.=1,744 l/s, Pwym. instal.=2,8 bar latka nr 1 latka nr 2 latka nr 3 latka nr 1 latka nr 2 latka nr Posada, ul. Tuwima 16, tel mastrasanit@poczta.fm Inwestor Obiekt Nazwa rysunku Wspólnota Mieszkaniowa ul. Górnicza 2, onin Wymiana instalacji wody zimnej w budynku mieszkalnym wielorodzinnym w oninie, przy ul. Górniczej 2 Instalacja wody zimnej Rozwinięcie Projektował Sprawdził mgr inż. Marcin Straszewski Upr. nr LOD/0618/POOS/06 mgr inż. Radosław Dziubczyński Upr. nr WP/0359/PWOS/09 Branża: Sanitarna Skala: Rys. nr: S-05 Data:

13 SCHEMAT POĄCZENIA PIONU AZIENOWEGO Projektowany pion wody zimnej w pom. łazienki Istniejący pion wody zimnej w pom. łazienki (do odłączenia) Istniejąca instalacja wewnątrzlokalowa wody zimnej Projektowany odcinek połączeniowy w.z. * SCHEMAT POĄCZENIA PIONU Projektowany pion wody zimnej w pom. Istniejący pion wody zimnej w pom. (do odłączenia) Istniejąca instalacja wewnątrzlokalowa wody zimnej Projektowany odcinek połączeniowy w.z. * Posada, ul. Tuwima 16, tel mastrasanit@poczta.fm Inwestor Obiekt Nazwa rysunku Wspólnota Mieszkaniowa ul. Górnicza 2, onin Wymiana instalacji wody zimnej w budynku mieszkalnym wielorodzinnym w oninie, przy ul. Górniczej 2 Instalacja wody zimnej Schemat podłączenia instalacji projektowanej z istniejącą * - Trasę prowadzenia odcinka połączeniowego dostosować do aranżacji łazienki, w uzgodnieniu z użytkownikiem lokalu. Projektował Sprawdził Branża: mgr inż. Marcin Straszewski Upr. nr LOD/0618/POOS/06 mgr inż. Radosław Dziubczyński Upr. nr WP/0359/PWOS/09 Sanitarna Skala: Rys. nr: S-06 Data:
