LAMPY ZMIERZCHOWE. Klucz SECURA jeden do wszystkiego. Jak zamontować zmierzchowe lampy ostrzegawcze?

Transkrypt

1

2 Lampy zmierzchowe 5 10 Lampy na tablice kierujące Tablice kierujące U Obracana tablica kierująca U Drogowe i budowlane bariery Podstawy drogowe Przenośny separator ruchu, szyna prowadząca Leitboy Tablica uchylna U24 44 Podstawa Leitboy / Śruby montażowe Znaki bezpieczeństwa na separatory ruchu i ogrodzenia Składane tablice kierujące Klapp-Baken Wyposażenie do zamknięcia oraz znakowania dróg i parkingów Ograniczniki prędkości i progi kablowe Przenośne lampy błyskowe Fale świetlne Lampy ostrzegawcze dalekiego zasięgu i systemy zabezpieczające pojazdy Zestaw lamp Multilux / Strzały świetlne / Lampy uprzywilejowane Znaki diodowe o zmiennej treści montowane na pojazdach Przewoźne tablice zamykające i ostrzegawcze Euro-TMA / System amortyzujący uderzenia pojazdów Znaki LED o zmiennej treści Sygnalizacja whadłowa Słupki / Słupki do znaków drogowych i uchwyty / Akcesoria Baterie / Akumulatory / Ładowarki Kontakt 142 SPIS TREŚCI Po prostu jakość! To jest to! Horizont klemmfix posiada certyfikat DIN EN ISO 9001:2000.Certyfikacja opiera się na rozległych procedurach wymaganych dla produktów o odpowiedniej jakości. Ponadto obejmuje szkolenie personelu nie tylko po to aby udoskonalić wewnętrzne procedury,ale szczególnie aby zacieśnić relacje z klientami. Naszym celem jest oferowanie najwyższej jakości produktów i obsługi. 2

3 Klucz SECURA jeden do wszystkiego Klucz SECURA służy do włączania/wyłączania lamp jak również przełączania między trybami pracy ciągłym/migowym. 2 Do montażu lamp zmierzchowych na słupkach oraz barierach używamy tylko i wyłącznie klucza SECURA. 3 Do otwarcia lampy oraz wymiany baterii stosujemy klucz SECURA Wymiana baterii jest możliwa bez demontażu lampy ze słupka. Należy tylko ściągnąć spód lampy za pomocą klucza SECURA Jak zamontować zmierzchowe lampy ostrzegawcze? Zamek Secura 52 pozwala na zamontowanie lamp na profi lach o szerokości do 52 mm. Zamek Secura 82 pozwala na zamontowanie lamp na profi lach o szerokości do 82 mm. Zamek umożliwia również montaż lamp na barierach. Dzięki temu folia odblaskowa znajdująca się na barierze ostrzegawczej pozostaje niezasłonięta przez lampę. Zamek Secura-Uni 52 jako dwa w jednym jest idealnym połączeniem obu sposobów montażu. LAMPY ZMIERZCHOWE

4 LAMPY ZMIERZCHOWE Wszystkie lampy zmierzchowe horizont zasilane są bateriaami cynkowo-węglowymi, nie wymagają ciągłej konserwacji i charakteryzują się prostą konstrukcją umożliwiającą sprawną wymianę baterii lub żarówki. Źródłem światła mogą być zarówno żarówki włóknowe jak i wysoko wydajne diody emitujące światło (LED). Automatyka zmierzchowa kontroluje pracę lamp poprzez automatyczne włączanie i wyłączanie podczas dnia i nocy. Lampy wyposażone w zamek mocujący do wszystkich rodzajów słupków, barier, rusztowań, zabezpieczający przed kradzieżą. Lampy zmierzchowe są idealne do stosowania w obszarach miejskich i na drogach krajowych. LAMPY ZMIERZCHOWE 5

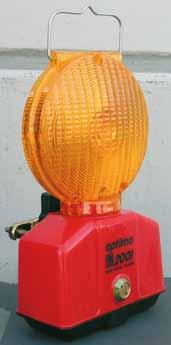

5 optima drogowa lampa ostrzegawcza najwyższa jakość odporna na uderzenia, klosz wykonany z wysokiej jakości tworzywa automatyczne włączanie/wyłączanie oraz tryb pracy ciągły/migowy dzięki wbudowanej fotokomórce lampa włącza się o zmierzchu i wyłącza o świcie trzy styki zasilania lampy umożliwiające montaż baterii bez sprawdzania biegunowości wbudowana dioda wskazująca stan zużycia baterii uniwersalny zamek secura, Ø 50 mm i 50 mm części zamienne i akcesoria (patrz str. 10) baterie do lampy (patrz str. 139) części zamienne i akcesoria (patrz str. 10) baterie do lampy (patrz str. 139) Częstotliwo migania: około 60/min. Praca/h około: Migowa Ciągła 2 x 7 Ah x 9 Ah x 50 Ah ,8 kg, 1,1 kg z uchwytem z zamkiem Secura 52 :: Lampa dwukierunkowa, żółta L 6, WL Lampa dwukierunkowa, czerwona Lampa dwukierunkowa, czerwona 8 bez zamka: Lampa dwukierunkowa, żółta L 6, WL Lampa jednokierunkowa, żółta L 7, WL 1 10 starled najnowsza technologia LED, sprawdzona jakość horizont klemmfix lampa zmierzchowa dwubateryjna LED odblaskowy rant klosza odporna na uderzenia, klosz wykonany z wysokiej jakości tworzywa automatyczne włączanie/wyłączanie oraz tryb pracy ciągły/migowy dzięki wbudowanej fotokomórce lampa włącza się o zmierzchu i wyłącza o świcie trzy styki zasilania lampy umożliwiające montaż baterii bez sprawdzania biegunowości uniwersalny zamek secura, Ø 50 mm i 50 mm części zamienne i akcesoria (patrz str. 10) baterie do lampy (patrz str. 139) LAMPY ZMIERZCHOWE Częstotliwość migania: około 60/min. Praca/h około: Migowa Ciągła 1 x 7 Ah x 7 Ah x 9 Ah x 50 Ah ,8 kg, 1,1 kg z uchwytem z zamkiem Secura 52 : Lampa dwukierunkowa, żółta Lampa dwukierunkowa, czerwona 10 bez zamka: Lampa dwukierunkowa, żółta Lampa dwukierunkowa, czerwona 10 6

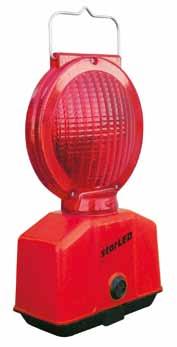

6 SOLOLITE LED jednobateryjna lampa LED lampa zmierzchowa jednobateryjna LED odblaskowy rant klosza odporna na uderzenia, klosz wykonany z wysokiej jakości tworzywa automatyczne włączanie/wyłączanie oraz tryb pracy ciągły/migowy dzięki wbudowanej fotokomórce, lampa włącza się o zmierzchu i wyłącza o świcie trzy styki zasilania lampy umożliwiające montaż baterii bez sprawdzania biegunowośc uniwersalny zamek secura, Ø 50 mm i 50 mm części zamienne i akcesoria (patrz str. 10) baterie do lampy (patrz str. 139) Częstotliwość migania: około 60/min. Praca/h około: Migowa Ciągła 1 x 7 Ah x 50 Ah ,74 kg z uchwytem z zamkiem Secura 52 : Lampa dwukierunkowa, żółta Lampa dwukierunkowa, czerwona 6 LAMPY ZMIERZCHOWE 7

7 TopLED lampy na tablice kierujące i bariery diody LED zapewniają doskonałą widoczność lampa jednobateryjna z mocowaniem na bariery i tablice kierujące brak kabli zewnętrznych odporna na uderzenia, klosz wykonany z wysokiej jakości tworzywa automatyczne włączanie/wyłączanie oraz tryb pracy ciągły/migowy dzięki wbudowanej fotokomórce lampa włącza się o zmierzchu i wyłącza o świcie trzy styki zasilania lampy umożliwiające montaż baterii bez sprawdzania biegunowości jednokierunkowa, 4 LED dwukierunkowa, 2 x 2 LED niski pobór prądu wydłużający żywotność baterii części zamienne i akcesoria (patrz str. 10) baterie do lampy (patrz str. 139) bez zamka: Lampa jednokierunkowa, żółta L7, WL Lampa dwukierunkowa, żółta L6, WL Lampa jednokierunkowa, czerwona L7, WL Lampa dwukierunkowa, czerwona 10 z zamkiem Secura 52 : Lampa jednokierunkowa, żółta L7, WL Lampa dwukierunkowa, żółta L6, WL Lampa jednokierunkowa, czerwona L7, WL Lampa dwukierunkowa, czerwona 10 Częstotliwość migania: około 60/min. Praca/h około: Migowa Ciągła 1 x 7 Ah x 9 Ah x 28 Ah x 50 Ah ,8 kg z uchwytem Podstawy drogowe, tablice kierujące, akcesoria: 25568DM Podstawa drogowa D300M Podstawa drogowa D 25572SD Tablica kierująca prawo-/lewostronna, folia odblaskowa I gen. D-System Tablica kierująca prawo-/lewostronna, folia odblaskowa I gen. SD-System Zamek Secura LAMPY ZMIERZCHOWE Szybka i prosta wymiana baterii. 8

8 LAMPY ZMIERZCHOWE 9

9 Art.nr Opis optima 2001 Lampy zmierzchowe starled SOLOLite LED TopLED * Klucz SECURA 1 torebka Zamek Secura 52 mm (10 szt./torebka) 1 torebka Zamek Secura 82 mm (10 szt./torebka) 1 torebka Zamek Secura Uni - zestaw (5 szt./torebka) 1 torebka Zamek Secura Uni 52 mm (10 szt./torebka) 1 torebka Bateria Kompakt 50 6V/50 Ah 20 szt Bateria 6V/9Ah 24 szt Bateria 6V/28Ah 20 szt Bateria 6V/7Ah 24 szt Żarówka 5V/90mA 50 szt. LAMPY ZMIERZCHOWE Wkład lampy z żarówką 5V/90mA Klucz Secura do lamp Solo- LITE 1 szt. 10 szt Wkład lampy z diodą żółtą 1 szt Wkład lampy z diodą czerwoną 1 szt. 10

10 WARNLEUCHTEN LAMPY NA TABLICE KIERUJĄCE Tablice kierujące i bariery jako zabezpieczenie miejsc robót drogowych powinny być wyposażone w lampy dla zapewnienia bezpieczeństwa nocą. Czerwone światło jest wymagane dla całkowitego zamknięcia drogi. Światło pomarańczowe dla częściowej blokady. Dostępne są różne typy lamp, zasilane z sieci 230V, bateriami cynkowo-węglowymi, powietrzno-alkalicznymi lub akumulatorami. Lampy na tablice kierujące są przebadane wg TL dla lamp ostrzegawczych, TL dla lamp na tablice kierujące przez BASt (Niemiecki Instytut Badawczy). Tablice kierujące z folią odblaskową, prawo- lub lewostronne są zaprojektowane do prowadzenia ruchu drogowego. LAMPY NA TABLICE KIERUJĄCE 11

11 RS 2001 LED / RS 2002 LED diody LED zapewniają doskonałą widoczność odporna na uderzenia, klosz wykonany z wysokiej jakości tworzywa automatyczne włączanie/wyłączanie oraz tryb pracy ciągły/migowy dzięki wbudowanej fotokomórce lampa włącza się o zmierzchu i wyłącza o świcie jednokierunkowa, 4 LED dwukierunkowa, 2 x 2 LED 1.5 metrowy kabel do podłączenia baterii typu Kompakt (brak baterii w zestawie) baterie do lampy (patrz str. 139) Napięcie nominalne: 6V Częstotliwość migania: około 60/min. Baterie: min. 1 bateria 6V Praca/h około: 1 x 60 Ah Praca ciągła: 1,400 1 x 120 Ah Dauerlicht ca.: Wymiary (dł. x szer. x wys.): 205 x 260 x 80 mm Gewicht: 0,6 kg RS 2001 LED, jednokierunkowa L7, WL RS 2002 LED, dwukierunkowa L6, WL DM Podstawa drogowa D300M SD Tablica kierująca prawo-/lewostronna, folia odblaskowa I gen. SD-System Bateria Kompakt 50 6V/50Ah (1lub 2 sztuki w pojemniku 25213) Bateria Kompakt 60 6V/60Ah Bateria Kompakt 120 6V/120Ah Pojemnik na dwie baterie blokowe (np. na 23050) LAMPY NA TABLICE KIERUJĄCE 12

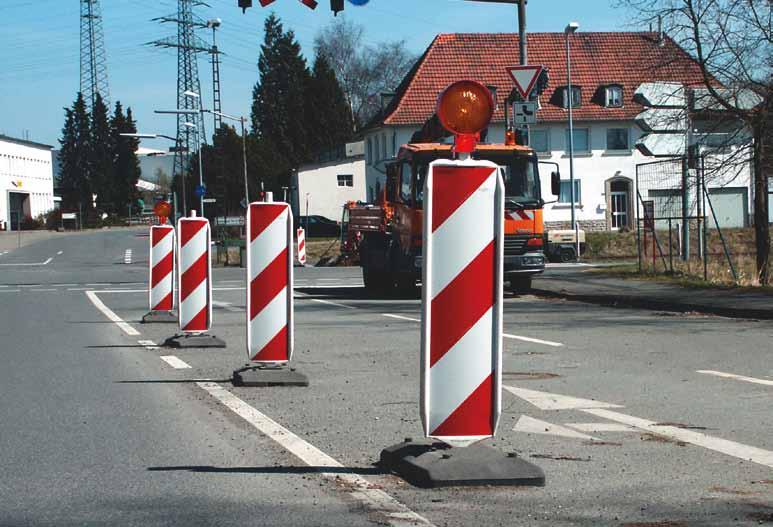

12 TABLICE KIERUJĄCE U 21 Tablice kierujące na budowach oraz w miejscach prac drogowych muszą spełniać szereg wymagań, takich jak skuteczne zabezpieczenie, prosty montaż i obsługa. Tablice kierujące z horizont klemmfix są wykonane z odpornego na uderzenia tworzywa. Tablice z horizont klemmfix pasują do różnych podstaw drogowych. Tablice kierujące z horizont klemmfix spełniają wszystkie wymagania według niemieckiej normy technicznej dotyczącej warunków produkcji i dostaw. Tablice kierujące z horizont klemmfix spełniają normę BASt (Niemiecki Instytut Badawczy). A A TABLICE KIERUJĄCE U 21 A-A 13

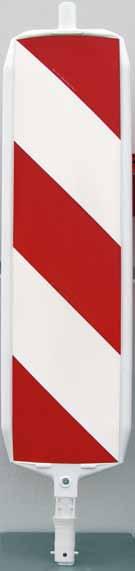

13 W tablicach lewostronnych występują naprzemiennie pasy czerwone i białe, które przecinają się pod kątem 45. Pasy biegną od górnego prawego rogu ku dolnemu lewemu rogu. Tablice umieszczane są po prawej stronie drogi do kierowania ruchu w lewo. W tabli-cach prawostronnych pasy ułożone są odwrotnie i służą do kierowania ruchu w prawo. wersja kierunkowa prawostronna wersja jednokierunkowa prawostronna wersja jednokierunkowa lewostronna wersja jednokierunkowa prawostronna wersja jednokierunkowa lewostronna wersja kierunkowa lewostronna RODZAJE TABLIC KIERUJĄCYCH wersja kierunkowa rozdzielająca wersja dwukierunkowa prawo-/prawostronna wersja dwukierunkowa wersja dwukierunkowa lewo-/lewostronna wersja dwukierunkowa lewo-/prawostronna prawo-/lewostronna 14

14 Klasyfikacja folii odblaskowych według DIN Naszym hasłem jest bezpieczeństwo na drogach. Horizont klemmfix na wszystkich tablicach kierujących, tablicach Leitboy, zaporach drogowych oraz wielu innych produktach stosuje wyłącznie najwyższej jakości folie odblaskowe. Różnicą między foliami I i II generacji jest to, że folia odblaskowa II generacji wysyła światło z powrotem do jego źródła podczas gdy folia I generacji po prostu je odbija. W praktyce oznacza to, że znaki z folią odblaskową I generacji jedynie odbijają światło pojazdów, podczas gdy znaki z folią II generacji dodatkowo wzmacniają odbicie światła i zapewniają lepszą widoczność znaków. Folia odblaskowa I generacji 3MTM Engineer Grade Ref exfolie RA1, A warstwa wierzchnia szklane perełki warstwa pośrednia warstwa odbijająca światło klej silikon okładzina papierowa Folia odblaskowa I generacji nazywana jest zamkniętą materiałową soczewką. Pozostaje bardzo refleksyjna oraz elastyczna we wszystkich warunkach pogodowych co czyni ją niezawodną. Folia odblaskowa II generacji warstwa wierzchnia warstwa odbijająca światło klej silikon okładzina papierowa Folia odblaskowa II generacji posiada zamknięte kuliste soczewki. Osiąga trzykrotnie wyższą gęstość odblaskową od folii I generacji. Ponadto oferuje szeroki kąt odbicia światła nawet przy kącie wiązki 40. 3MTM High Intensity Grade Prismatic Ref exfolie RA2, C Folia odblaskowa III generacji 3MTM Diamond GradeTM DG3 Ref exfolie RA3, C warstwa wierzchnia warstwa odbijająca światło klej silikon okładzina papierowa Folia odblaskowa III generacji oparta jest na mikropryzmatycznej technologii soczewkowej. Gęstość odblaskowa została potrojona w stosunku do folii II generacji. Dotyczy to również kąta odbicia światła. KLASYFIKACJA FOLII 15

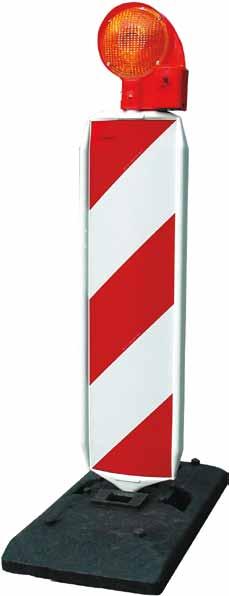

15 Tablica kierująca U21 Standard Wysoka funkcjonalność oraz żywotność to dwa ważne standardy dla tablic z horizont klemmfi x. Wszystkie tablice kierujące posiadają wyprofi lowane ranty, które minimalizują ryzyko uszkodzenia folii podczas transportu a nawet przy uderzeniu. Jednoczęściowy korpus z tworzywa sztucznego nie posiada żadnych elementów metalowych. z mocowaniem 60 mm z rantem chroniącym folię folia I generacji podstawy drogowe (patrz str. 33) Wersja kierunkowa prawo-/lewostronna folia odblaskowa I gen. 72 Wymiary (wys. x szer.): Tablica: x 300 mm Folia: x 250 mm około 2,3 kg 25487RR Wersja kierunkowa prawo-/prawostronna folia odblaskowa I gen L Wersja kierunkowa lewostronna folia odblaskowa I gen R Wersja kierunkowa prawostronna folia odblaskowa I gen 72 TABLICE KIERUJĄCE U 21 16

16 Tablica kierująca z systemem SD Specyfi czny system montażu SD umożliwia łatwe i bezpieczne mocowanie tablicy kierującej w podstawie drogowej. Tablica i podstawa tworzą jednolity, mocny i wytrzymały element. SD-System z rantem chroniącym folię tablica montowana do podstawy za pomocą obracanego zamka system montażu typu D zapewnia solidne połączenie tablicy z podstawą folia I lub II generacji podstawy drogowe (patrz str. 33) 25572SD Wersja kierunkowa prawo-/lewostronna folia odblaskowa I gen SD Wersja kierunkowa prawo-/prawostronna folia odblaskowa I gen SD Wersja kierunkowa lewostronna folia odblaskowa I gen SD Wersja kierunkowa prawostronna folia odblaskowa I gen. 30 Wymiary (wys. x szer.): Tablica: x 300 mm Folia: x 250 mm około 3,5 kg 25576SD Wersja kierunkowa prawo-/lewostronna folia odblaskowa II gen SD Wersja kierunkowa prawo-/prawostronna folia odblaskowa II gen SD Wersja kierunkowa lewostronna folia odblaskowa II gen SD Wersja kierunkowa prawostronna folia odblaskowa II gen. 30 Wymiary (dł. x szer. x wys.): 1100 x 1290 x 550 mm około 60 kg Material: stal ocynkowana ogniowo Paleta do transportu i składowania zapór do 36 tablic kierujących (w zestawie brak lamp i tablic) Oszczędność miejsca, oszczędność czasu, wygoda, wszystko w jednym Paleta transportowa 1 TABLICE KIERUJĄCE U 21 Technische Änderungen vorbehalten 17

17 Tablica kierująca z systemem D Specyfi czny system montażu D umożliwia łatwe i bezpieczne mocowanie tablicy kierującej w podstawie drogowej. Tablica i podstawa tworzą jednolity, mocny i wytrzymały element. Tablice kierujące z systemem D są dostępne z wymienną przystawką. z wymienną przystawką D z rantem chroniącym folię tablica zamontowana jest do podstawy za pomocą obracanego zamka system montażu typu D zapewnia solidne połączenie tablicy z podstawą folia I lub II generacji podstawy drogowe (patrz str. 33) 25572D Wersja kierunkowa prawo-/lewostronna folia odblaskowa I gen D Wersja kierunkowa prawo-/prawostronna folia odblaskowa I gen D Wersja kierunkowa lewostronna folia odblaskowa I gen D Wersja kierunkowa prawostronna folia odblaskowa I gen. 30 Wymiary (wys. x szer.): Tablica: x 300 mm Folia: x 250 mm około 4,0 kg 25576D Wersja kierunkowa prawo-/lewostronna folia odblaskowa II gen D Wersja kierunkowa prawo-/prawostronna folia odblaskowa II gen D Wersja kierunkowa lewostronna folia odblaskowa II gen D Wersja kierunkowa prawostronna folia odblaskowa II gen. 30 TABLICE KIERUJĄCE U 21 Wymiary (wys. x dł. x szer.): 250 x 40 x 40 mm około 0,4 kg Material: plastic / steel Przystawka typ D 78 dla tablic kierujących U21 Łatwość i szybkość wymiany przystawki Przyst awka D

18 Tablica kierująca U21 Tablica kierująca z systemem M składa się z dwóch części. Panel wykonany jest z wytrzymałego i odpornego na uderzenia tworzywa a przystawka z 50 cm aluminiowego profi lu, który posiada określony punkt zginający się w przypadku uderzenia pojazdu. Tabli-ca kierująca w systemie M zapewnia bezpieczeństwo na drodze. Przystawkę M można wymienić szybko i prosto nie ponosząc dużych kosztów. z wymienną przystawką M z rantem chroniącym folię folia I lub II generacji podstawy drogowe (patrz str. 33) 25572M Wersja kierunkowa prawo-/lewostronna folia odblaskowa I gen M Wersja kierunkowa prawo-/ prawo-stronna folia odblaskowa I gen M Wersja kierunkowa lewostronna folia odblaskowa I gen M Wersja kierunkowa prawostronna folia odblaskowa I gen 30 Wymiary (dł. x szer.): Tablica: x 300 mm Folia: x 250 mm około 4,0 kg 25576M Wersja kierunkowa prawo-/lewostronna folia odblaskowa II gen M Wersja kierunkowa prawo-/ prawo-stronna folia odblaskowa II gen M Wersja kierunkowa lewostronna folia odblaskowa II gen M Wersja kierunkowa prawostronna folia odblaskowa II gen 30 Wymiary (wys. x dł. x szer.): 500 x 40 x 40 mm około 0,7 kg Materiał: aluminium/plastik Przystawka typ M 77 dla tablic kierujących U21 Łatwość i szybkość wymiany przystawki Przystawka M TABLICE KIERUJĄCE U 21 19

19 Obracana tablica kierująca U21 40/40 z kwadratową stopą 40 mm z obu stron z rantem chroniącym folię folia I lub II generacji podstawy drogowe (patrz str. 33) Wymiary (wys. x szer.): Tablica: x 300 mm Folia: x 250 mm około 2,3 kg 25860IR 40/40 wersja kierunkowa prawostronna folia odblaskowa I gen IL 40/40 wersja kierunkowa lewostronna folia odblaskowa I gen I 40/40 wersja kierunkowa prawo-/lewostronna folia odblaskowa I gen IRR 40/40 wersja kierunkowa prawo-/prawostronna folia odblaskowa I gen IROLP 40/40 jednostronna folia odblaskowa I gen IP 40/40 wersja kierunkowa prawo-/lewostronna folia odblaskowa I gen IRRP 40/40 wersja kierunkowa prawo-/prawostronna folia odblaskowa I gen. 30 Obracana tablica kierująca U21 60/60 z kwadratową stopą 60 mm z obu stron z rantem chroniącym folię folia I lub II generacji podstawy drogowe (patrz str. 33) OBRACANA TABLICA KIERUJĄCA U21 Wymiary (wys. x szer.): Tablica: x 300 mm Folia: x 250 mm około 2,3 kg Wymiary (wys. x szer.): Tablica: x 300 mm Tablica: x 250 mm około 2,3 kg 25861IR 25861IL 25861I 25861IRR Obracana tablica kierująca U21 40/60 z kwadratową stopą 40 oraz 60 mm z rantem chroniącym folię 25862IR 40/60 wersja kierunkowa prawo-stronna folia odblaskowa I gen IL 40/60 wersja kierunkowa lewostronna folia odblaskowa I gen I 25862IRR 40/60 wersja kierunkowa prawo-/lewostronna 40/60 wersja kierunkowa lewo-/prawostronna folia odblaskowa I gen 30 folia odblaskowa I gen IRP 40/60 jednostronna folia odblaskowa I gen ILP 40/60 wersja kierunkowa lewostronna folia odblaskowa I gen IP 25862IRRP 60/60 wersja kierunkowa prawostronna 60/60 wersja kierunkowa lewostronna 60/60 wersja kierunkowa prawo-/lewostronna 60/60 wersja kierunkowa prawo-/prawostronna 40/60 wersja kierunkowa prawo-/lewostronna 40/60 wersja kierunkowa prawo-/prawostronna folia odblaskowa I gen. 30 folia odblaskowa I gen. 30 folia odblaskowa I gen. 30 folia odblaskowa I gen IROLP 60/60 jednostronna folia odblaskowa I gen IP 25861IRRP 60/60 wersja kierunkowa prawo-/lewostronna 60/60 wersja kierunkowa prawo-/prawostronna folia odblaskowa I gen. 30 folia odblaskowa I gen. 30 folia I lub II generacji podstawy drogowe (patrz str. 33) folia odblaskowa I gen 30 folia odblaskowa I gen 30 20

20 Korzyści z obracanych tablic kierujących U21 Jeśli jedna stopa ulega uszkodzeniu po wypadku lub uderzeniu, pracownicy drogowi mogą obrócić tablicę i umieścić ją ponownie w podstawie. Oznacza to redukcję kosztów utrzymania i wymiany oznakowania. Dzięki zamkom Secura 52 o szerokości 52 mm i Secura 82 o szerokości 82 mm na wszystkich tablicach kierujących można w prosty sposób zamontować lampy drogowe. Tablice kierujące U21 z ukośnymi pasami na folii odblaskowej utrzymują kierunek również po ich odwróceniu Stopa 40 x 40 i 60 x 60 pasuje do otworów wszystkich podstaw 40 mm 60 mm 60 mm 40 mm 60 mm 40 mm 40 mm 60 mm 60 mm 40 mm 40 mm 60 mm Korzyści z obracanych prowadzących tablic kierunkowych 40 mm W przypadku tablic, które pełnią funkcję prowadzącą, po odwróceniu ich, użytkownik może zmienić kierunek objazd z lewej na objazd z prawej 60 mm 60 mm 40 mm OBRACANA TABLICA KIERUJĄCA U21 21

21 DROGOWE I BUDOWLANE BARIERY 22

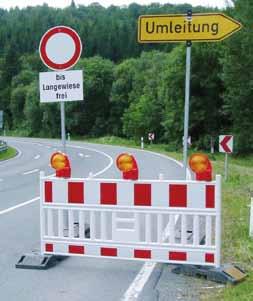

22 WARNLEUCHTEN DROGOWE I BUDOWLANE BARIERY Die Wszystkie Vario Absturzsicherung wykopy i zamknięcia von horizont powinny klemmfix być należycie ist die clevere, zabezpieczone sichere przez und wirtschaftliche cały czas trwania Alternative robót aby zur zapewnić Metall- Absperrschranke: bezpieczeństwo pracującego Sie vereint leichtes personelu und i uczestników problemloses ruchu Handling drogowego mit i pieszego. einem Plus an Sicherheit. Die Variabilität des Systems verhilft der horizont klemmfix Zapory powinny być wyklejone naprzemiennie czerwoną Vario Absturzsicherung zu einer ausgezeichneten Wirtschaftlichkeit. oraz białą folią odblaskową Zapory powinny być widoczne przy zmiennej pogodzie i Die 2000mm-Variante bietet horizont klemmfix nun auch wyposażone w lampy ostrzegawcze dla lepszej widoczności ohne Leuchtenstutzen an: Bei der Verwendung als Längsabsperrung Dla bezpieczeństwa oder im Event-Bereich pieszych bariera wo powinna keine Warnleuchten posiadać benötigt dolną część werden jak najbliżej kann horizont podłoża, klemmfix aby uniemożliwić hier Kostenreduzierungen przejście poniżej erzielen, bariery, die wir a an także unsere zapewnić Kunden lepszą weiterreichen können. widoczność. In diesem preissensitiven Segment ein entscheidender Wirtschaftlichkeitsfaktor. Zapory nie powinny powodować nadmiernych uszkodzeń Und wenn die Leuchtenstutzen doch einmal benötigt pojazdów podczas zderzenia. Inaczej przy zderzeniu werden, haben wir auch hier eine intelligente Lösung: Der zachowuje się elastyczne tworzywo niż twardy materiał. nachrüstbare Leuchtenstutzen. Drewniane lub stalowe zapory nie powinny być stosowane Das ponieważ Super-Vario stanowią System: ogromne Und niebezpieczeństwo wenn doch einmal dla eine Beschädigung użytkowników dróg. auftritt, kommt das geniale horizont klemmfix Vario-System Zapory do zabezpieczenia zum Zuge: Die ruchu Vario pieszego Absturzsicherung muszą być lässt sich wystarczająco mit Hilfe der stabilne vorbereiteten i odporne Trennstege aby oddzielić mit geeignetem pieszych Werkzeug od ruchu drogowego, in 3 Teile (Absperrschranke, wykopów lub pracujących Zwischengitter maszyn; und Tastleiste) powinny być zerlegen. ustawione na ciężkich podstawach chroniąc Alle pieszych 3 Teile przed können np. natürlich wpadnięciem als Ersatzteil do wykopu. geliefert werden. Zusätzlich sind nun auch die Leuchtenstutzen die leider oft Opfer von Vandalismus werden als Nachrüstsatz inkl. Befestigungs-Set lieferbar. DROGOWE I BUDOWLANE BARIERY 23

23 Bariery bezpieczeństwa Vario Zapora wykonana z tworzywa, bardzo wytrzymała dzięki jednolitej konstrukcji. Stabilizator UV Zapora i dolna listwa z folią I generacji (dostępna również z folią II generacji) Możliwość montażu różnych lamp ostrzegawczych Mała waga, łatwość przenoszenia przez jedną osobę. Wzdłużne i poprzeczne wygrodzenia z wykorzystaniem podstaw do znaków. Szybkie łączenie na specjalne jarzma. Standardowe mocowanie do podstaw Ø 42 mm Możliwość umieszczenia logo f rmy (230 x 100 mm) Wysokość mm, z uchwytami do lamp. PODSTAWA DO ZAPORY VARIO, DLA TWOJEJ WYGO- DY! (ROK 2008>) Waga około 9,5 kg, długość 1200mm Waga około 12 kg, długość 1600mm Waga około 15,5 kg, długość 2000 mm Waga około 17 kg, długość 2400 mm folia odblaskowa I gen. 2 folia odblaskowa I gen. 2 folia odblaskowa I gen. 2 folia odblaskowa I gen mm 1600 mm 2000 mm 2400 mm DROGOWE I BUDOWLANE BARIERY 24

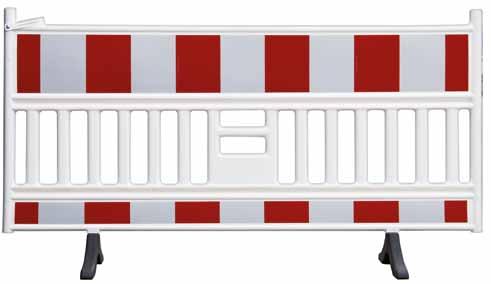

24 Zapora bez uchwytu na lampy Zapora Vario Bez uchwytów na lampy Wykonana z tworzywa, bardzo wytrzymała dzięki jednolitej konstrukcj Wysokość 1050 mm Dla pionowego odgrodzenia, zarządzania ruchem pieszym, panowania nad tłumemakcesoria dodatkowe: uchwyty do lamp Waga około 12 kg, długość1600mm Waga około 15,5 kg, długość 2000 mm Uchwyt lamp do zapór Vario folia odblaskowa I gen. 10 folia odblaskowa I gen. 10 Na zatrzask i wkręt Łatwa wymiana/montaż Do montażu wszystkich typów lamp drogowych Uchwyty do lamp ( 5 szt.) 1 zestaw Podstawa obrotowa do zapory Vario wciskana i mocowana na wkręt FUSS Podstawa obrotowa do Vario 1 zestaw DROGOWE I BUDOWLANE BARIERY 25

25 VarioFix VarioFix posiada wszystkie zalety zapór bezpieczeństwa Vario oraz dostarczana jest z zamocowanymi stopami obrotowymi, dzięki czemu nie potrzeba oddzielnych podstaw. Obrotowe stopy są zamocowane do barier w punktach, które zapewniają najwyższy poziom stabilności we wszystkich warunkach pogodowych. Konstrukcja podstawy stanowi jeden element z centralnymi rozpórkami dla zapewnienia dodatkowej stabilności. Możliwość szybkiego zabezpieczenia tymczasowych prac drogowych oraz wykopów. Idealna do stosowania w miejscach gdzie bariery są ustawione na długim odcinku (festiwale, koncerty muzyczne, biegi maratońskie itp.) Dwie stopy składają się na płasko gdy zapora nie jest wykorzystywana i są łatwo obracalne Możliwość montażu różnych lamp ostrzegawczych Możliwość umieszczenia logo f rmy (230 x 100 mm) / /2 Waga około 12 kg, długość 1600mm Waga około 15,5 kg, długość 2000 mm folia odblaskowa II gen. 2 folia odblaskowa II gen. 2 Podstawa obrotowa do zapory Vario wciskana i mocowana na wkręt Art. nr Artikeltext Opakowanie FUSS Podstawa obrotowa do Vario 1 zestaw DROGOWE I BUDOWLANE BARIERY Zewnętrzne słupki bariery Zewnętrzny słupek Ø 42 mm Śruby (2 szt./słupek) 1 Uchwyt lamp do zapór Vario Na zatrzask i wkręt Łatwa wymiana/montaż) Do montażu wszystkich typów lamp drogowych Uchwyty do lamp ( 5 szt.) 1 zestaw 26

26 Dla twojej wygody! Możliwość zmiany pod-staw obrotowych na słupki z podstawami i odwrotnie. Dla twojej wygody! Z lampami lub bez oraz z uchwytami lub bez uchwy-tów do mocowania lamp. DROGOWE I BUDOWLANE BARIERY 27

27 Paleta do transportu i składowania zapór Paleta do transportu i składowania przeznaczona do 20 zapór Vario, m Stabilne i bezpieczne podnoszenie załadowanych palet Szybki załadunek Ocynkowana ogniowo Otwory na widły wózka Do 20 szt., 1,60 2,00 m Do 20 szt., 1,60 2,00 m Dodatkowe elementy 4 Poręcze do składowania i transportu zapór Odpowiednie do wszystkich zapór Vario, 1,2 2,4 m Proste i efektywne Ułatwiają transport Prosty sposób składowania zapór Ocynkowane ogniowo, niska waga Oszczędność miejsca Możliwość załadunku wózkiem widłowym Art. nr Opis Opakowanie para, do 10 zapór para, do 20 zapór 1 DROGOWE I BUDOWLANE BARIER 28

28 DROGOWE I BUDOWLANE BARIERY 29

29 Rozsuwana bariera do zabezpieczenia robót kanalizacyjnych i drogowych 119KT.2 Składana i rozkładana w każdym kierunku Może być kwadratowa, prostokątna lub podłużna Folia I generacji Z mocowaniem na lampę, art. nr Szerokość deski 120 mm (w komplecie brak lampy i znaku) 2,00 3,80 1,25 2, KT2 Bariera rozsuwana 0,9 m, rozkładana do 1,5 m waga ok. 20 kg 25119KT24 Bariera rozsuwana 1,25 m, rozkładana do 2,3 m 1 1 Bariera drogowa 119KT.3 Składana Może być kwadratowa lub podłużna Folia I generacji Z mocowaniem na lampę, art. nr Wymiary: Deska: Waga Materiał: 0.9 x 0.9 m 0,9 x 0,9 m ca. 11,0 kg Kunststoff 25119KT3 Bariera drogowa 1 DROGOWE I BUDOWLANE BARIERY Rozsuwana deska 116-8, lub Folia I generacji Elementy końcowe pasują do wszystkich słupków z otworami Vario Materiał: plastik mm, rozsuwana 1,10 do 1,80 m, waga 2,1 kg mm, rozsuwana 1,35 do 2,30 m, waga 2,2 kg mm, rozsuwana 2,10 do 3,80 m, waga 3,2 kg 1 30

30 Słupki Vario 115R, 115W Sześciokątne Czerwone lub białe Z 24 otworami Vario mit 24 Vario-Bohrungen Wciskany i obracany D-system dla pewniejszego montażu w podstawach z otworami typu D Wysokość: Material: 1140 mm 0,9 kg tworzywo Czerwony W Biały 2 Słupek Vario 1 15W1 Sześciokątny Biały, z jednym czerwonym pasem Z 2 otworami Vario Wciskany i obracany D-system dla pewniejszego montażu w podstawach z otworami typu D Wysokość: Material: 1140 mm około 1,0 kg tworzywo W1 Post with plastic chain 5m 1 Wymiary oczka: Waga / 1 metra: Material: 6 mm 0,1 kg tworzywo Ł ańcuch plastikowy 7011 biało/czerwony Łańcuch plastikowy 5m Łańcuch plastikowy 25m Łańcuch plastikowy 50m SŁUPKI VARIO 31

31 DROGOWE I BUDOWLANE BARIERY 32 Technische Änderungen vorbehalten

32 PODSTAWY DROGOWE Dostarczane są w różnych wersjach, kształtach, wadze do licznych zastosowań. Doskonała stabilność na drodze dzięki systemowi zabezpieczającemu przed przesuwaniem. Wyposażone w różnorodne otwory do montażu tablic kierujących U21, zapór, barier, znaków drogowych itp. Wykonane z bardzo wytrzymałych tworzyw recyklingowych. PODSTAWY DROGOWE 33

33 Podstawa drogowa D300M Ciężka podstawa drogowa 28 kg Dwa uchwyty transportowe Pojemnik na baterie Wytrzymała na pęknięcia Stabilna Zabezpieczenie antypoślizgowe Odporna na mróz, sól, spaliny i olej Zaprojektowana specjalnie do tablic kierujących U21 z systemem D i M Kompatybilna z tablicami kierującymi U21 innych producentów 2 x Ø 42 mm, 40 mm, 60 mm Klasa K1, 30/31/33 Wymiary (dł. x szer. x wys.): 870 x 420 x 110 mm 28,0 kg Material: recykling 25568DM Podstawa drogowa D300M 30 Podstawa drogowa K35 Ciężka podstawa drogowa 28 kg Dwa uchwyty transportowe Pojemnik na baterie Wytrzymała na pęknięcia Stabilna Zabezpieczenie antypoślizgowe Odporna na mróz, sól, spaliny i olej Zaprojektowana specjalnie do tablic kierujących U21 z systemem D Kompatybilna z tablicami kierującymi U21 innych producentów 2 x Ø 42 mm, 40 mm, 60 mm Klasa K1, 35 Wymiary (dł. x szer. x wys.): 800 x 400 x 120 mm 28,0 kg Material: recykling podstawa drogowa 30 Podstawa drogowa uniwersalna Universal PODSTAWY DROGOWE Podstawa K1: Wymiary (dł. x szer. x wys.): 800 x 400 x 120 mm 28,0 kg Material: recykling Ciężka podstawa drogowa 28 kg Dwa uchwyty transportowe Pojemnik na baterie Wytrzymała na pęknięcia Stabilna Zabezpieczenie antypoślizgowe Odporna na mróz, sól, spaliny i olej Kompatybilna z tablicami kierującymi U21 innych producentów 2 x Ø 42 mm, 2 x 40 mm, 60 mm Klasa K Podstawa drogowa uniwersalna 30 34

34 Podstawa D80, Podstaw 80 Podstawa o średniej wadze Wytrzymała na pęknięcia Odporna na mróz, sól, spaliny i olej Otwór 60 mm Z systemem D do słupków typ D i sze ciok tnych słupków Vario Wymiary (dł. x szer.): 400 x 400 mm 12,0 kg Material: recykling 25080D Podstawa D80, z otworem D Podstawa 80, z otworem 60 mm 80 Base D 81 Junior II Podstawa o średniej wadze Wytrzymała na pęknięcia Odporna na mróz, sól, spaliny i olej Otwór 60 mm Z systemem D do słupków typ D i sześciokątnych słupków Vario Wymiary (dł. x szer.): 500 x 400 mm 15,0 kg Material: recykling 25081D Podstawa D81, z otworem typu D i 60 mm 60 Podstawa 70 Podstawa ciężka do wielu zastosowań Dwa uchwyty transportowe Wytrzymała na pęknięcia Zabezpieczenie antypoślizgowe Odporna na mróz, sól, spaliny i olej Do stosowania z różnymi tablicami kierującymi i słupkami Ø 20 mm, Ø 43 mm, 40 mm, 60 mm, 2 x 43 x 80 mm Kolor: srebrny Wymiary (Ø x wys.): 500 x 130 mm 25,0 kg Material: recykling Podstawa PODSTAWY DROGOWE 35

35 PRZENOŚNY SEPARATOR RUCHU, SZYNA PROWADZĄCA 36

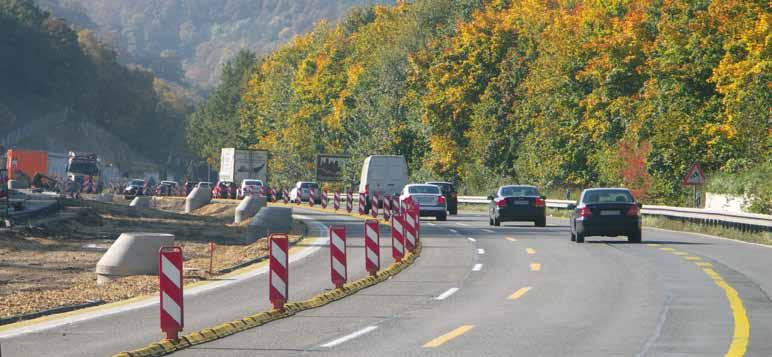

36 Masz dość podróbek? Sięgnij po oryginał!! PRZENOŚNY SEPARATOR RUCHU, SZYNA PROWADZĄCA Pojedyncze elementy separatora ruchu są kompatybilne i solidnie łączone za pomocą metalowych haków. Stabilne a przy tym elastyczne połączenie gwarantuje możliwość stosowania na różnego rodzaju zakrętach ( 90 stopni do około 11 x 11 m). Zabezpieczenie antypoślizgowe na spodniej części każdego elementu zapewnia wyśmienitą stabilizację separatora na drodze. Elementy antypoślizgowe mogą być łatwo wymienia-ne po uszkodzeniu. Separator horizont klemmf x nie wymaga klejenia lub przykręcanie do nawierzchni drogi. W przeciwieństwie do najezdniowych taśm drogowych na jezdni nie pozostanją żadne resztki i ślady kleju. Eliminuje to niebezpieczeństwo zludzenia fi kcyjnego oznakowania. Dzięki wbudowanemu uniwersalnemu mocowaniu istnieje możliwość stosowania wszystkich rodzajów tablic kierujących typu Leitboy. Element odblaskowy z 14 kocimi oczkami informuje o ułożonym separatorze. Pomaga to głównie motocyklistom zauważyć wzniesienie na drodze, szczególnie w nocy. PRZENOŚNY SEPARATOR RUCHU, SZYNA PROWADZĄCA 37

37 Jedyny w swoim rodzaju dwustopniowy prof l Najeżdżając na separator opona najpierw sunie po ukośnym ran-cie, następnie najeżdża na zaokrągloną część. W różnych testach i rzeczywistych sytuacjach ten kształt jest najbardziej odpowiedni dla użytkowników ruchu. Pojazd najeżdżając na separator jest z nie-go spychany i jednocześnie dociska go zdecydowanie do jezdni, minimalizując ryzyko przesunięcia szyny. Na spodzie każdego elementu separatora znajdują się antypoślizgowe nóżki, które jednocześnie oddzielają go od powierz-chni jezdni, zapewniając swobodny przepływ wody pod separatorem. Szyna prowadząca horizont klemmfix Dwustopniowy profi l kieruje siłę nacisku opony prosto w dół zapewniając stabilną pozycję separatora. Konkurencyjne systemy Szyna prowadząca przesuwa się na przeciwny pas ruchu pod wpływem bocznego nacisku opony Element odblaskowy z kocimi oczkami PRZENOŚNY SEPARATOR RUCHU, SZYNA PROWADZĄCA Proste, płaskie elementy odblaskowe nie wskazują kierującym w odpowiedni sposób wzniesionego ponad jezdnię separatora oddzielającego pasy ruchu. Odpowiednie oznakowanie zapewnia element odblaskowy horizont klemmfi x. Z każdej strony elementu odblaskowego znajduje się po siedem wystających ref ektorów szklanych typu kocie oczka umieszczo-nych przodem do ruchu ulicznego. Ref ektory zbliżających się pojaz-dów oświetlają powierzchnię kocich oczek tworzących błyszczący łuk światła, który wskazuje kierowcom gdzie znajduje się separator ruchu. Zapewnia to wysoki poziom bezpieczeństwa nocą, szczegól-nie dla motocyklistów. Tablice kierujące Leitboy Leitboy jest wyjątkową, dwuczęściową tablicą kierującą, z elasty-cznym gumowym elementem mocującym. Wszystkie tablice Leitboy posiadają część odblaskową z rantem chroniącym folię podczas użytkowania i w przypadku uderzeń. Modułowy system szyny prowadzącej, z wbudowanym uniwer-salnym mocowaniem, daje możliwość zastosowania wszystkich rodzajów tablic kierujących typu Leitboy. Dzięki elastycznemu gumo-wemu elementowi mocującemu, tablice Leitboy po uderzeniu przez pojazd powracają do pozycji pionowej. 38

38 Szyna prowadząca, separator ruchu LN60 Oryginalny system łączenia Klemmfi x Dwustopniowy profi l Zabezpieczenie antypoślizgowe Wykonana z recyklingu tworzyw sztucznych Odporna na warunki atmosferyczne Zapewniony przepływu wody Prosty system montażu (bez śrub, bez kleju) Możliwość stosowania na różnego rodzaju zakrętach 90 stopni albo około 11x11 m Możliwość stosowania na różnego rodzaju zakrętach 90 stopni albo około 11x11 m Art. nr. Opis Opakowanie Szyna prowadząca, żółta weiss Szyna prowadząca, biala 50 Element początkowy A LN61 i element końcowy B LN Art. nr. Opis Opakowanie Element początkowy A, żółty, wyposażony w hak stalowy, ARS weiss Element początkowy A, żółty, wyposażony w hak stalowy, ARS Element końcowy B, żółty, wyposażony w zaczep do haka stalowego, ARS weiss Element końcowy B, żółty, wyposażony w zaczep do haka stalowego, ARS 1 Element odblaskowy z kocimi oczkami, L refl ektorów odblaskowych typu kocie oczka Ksztalt pasujący do separatora Montowany na zatrzask Wyraźnie wskazuje separator w ciemnościach Stosowanie elementu odblaskowego jest opcją. Jest on jednak zalecany na autostradach oraz w strefach prac drogowych, szczehólnie nocą. Art. nr. Opis Opakowanie Element odblaskowy, żółty weiss Element odblaskowy, biały 50 PRZENOŚNY SEPARATOR RUCHU, SZYNA PROWADZĄCA 39

39 Leitboy I (L42) Jednoczęściowa tablica kierująca Elastyczna gumowa podstawa mocująca Wraca do pozycji pionowej po uderzeniu przez pojazd Rant chroniący folię Jednostronnie lub dwustronnie wyklejo-na folią odblaskową II generacji Z uchwytem Wymiary (wys. x szer.): Tablica kierująca: 570 x 180 mm Folia odblaskowa: 290 x 135 mm około 1,7 kg Art. nr. Opis Opakowanie 25590/1 prawo-/ lewostronny folia odblaskowa II gen /1 prawo-/ prawostronny folia odblaskowa II gen /1 Lewostronny folia odblaskowa II gen /1 Prawostronny folia odblaskowa II gen. 10 PRZENOŚNY SEPARATOR RUCHU, SZYNA PROWADZĄCA Wymiary (wys. x szer.): Tablica kierująca: 760 x 215 mm Folia odblaskowa 500 x 187,5 mm około 1,7 kg Leitboy II (L72) Dwuczęściowa tablica kierująca Elastyczna gumowa podstawa mocująca Wraca do pozycji pionowej po uderzeniu przez pojazd Górna część wykonana z odpornego na uderzenia tworzywa Rant chroniący folię Jednostronnie lub dwustronnie wyklejona folią odblaskową II generacji Z uchwytem Dostępne również jako tablica kierująca typu sierżant Art. nr. Opis Opakowanie 25590/2 prawo-/ lewostronny folia odblaskowa II gen /2 prawo-/ prawostronny folia odblaskowa II gen /2 Lewostronny folia odblaskowa II gen /2 Prawostronny folia odblaskowa II gen

40 Leitboy III (L82) Dwuczęściowa tablica kierująca Elastyczna gumowa podstawa mocująca Wraca do pozycji pionowej po uderzeniu przez pojazd Górna część wykonana z odpornego na uderzenia tworzywa Rant chroniący folię Jednostronnie lub dwustronnie wyklejona folią odblaskową II generacji Z uchwytem lub bez uchwytu Dostępne również jako tablica kierująca typu sierżant Wymiary (wys. x szer.): Tablica kierująca: z uchwytem 730 x 155 mm bez uchwytu 680 x 155 mm OG Folia odblaskowa 500 x 125 mm okolo 1,0 kg 25619RL prawo-/ lewostronny, z uchwytem folia odblaskowa II gen RR prawo-/ prawostronny, z uchwy-tem folia odblaskowa II gen lewostronny, z uchwytem folia odblaskowa II gen R prawostronny, z uchwytem folia odblaskowa II gen RL.OG prawo-/ lewostronny, bez uchwytu folia odblaskowa II gen RR.OG prawo-/ prawostronny, bez uchwytu folia odblaskowa II gen LOG lewostronny, bez uchwytu folia odblaskowa II gen ROG prawostronny, bez uchwytu folia odblaskowa II gen ABW na zewnątrz, z uchwytem folia odblaskowa II gen. 10 PRZENOŚNY SEPARATOR RUCHU, SZYNA PROWADZĄCA 41

41 Leitboy IV(L92) Dwuczęściowa tablica kierująca Elastyczna gumowa podstawa mocująca Wraca do pozycji pionowej po uderzeniu przez pojazd Górna część wykonana z odpornego na uderzenia tworzywa Rant chroniący folię Jednostronnie lub dwustronnie wyklejona folią odblaskową II generacji Z uchwytem Dostępne również jako tablica kierująca typu sierżant Wymiary (wys. x szer.): Tablica kierująca: 990 x 235 mmfolia odblaskowa: 750 x mm około 2.1 kg prawo-/ lewostronny folia odblaskowa II gen RR prawo-/ prawostronny folia odblaskowa II gen Lewostronny folia odblaskowa II gen Prawostronny folia odblaskowa II gen LN92ABW na zewnątrz folia odblaskowa II gen. 10 Podstawa Leitboy L54 Średnia waga Wykonana z recyklingu tworzyw sztucznych Odporna na warunki atmosferyczne Spłaszczone końce Do wszystkich tablic kierujących Leitboy Możliwość przepływu wody pod podstawą Podstawa L54 jest polecana przede wszystkim do tablic Leitboy IV Podstawa Leitboy L54, żółta 30 Wymiary (dł. x szer. x wys.): 1,000 x 270 x 90 mm około 14.0 kg Material: recykling LEITBOY IV 42

42 Leitboy L120 Dwuczęściowy słupek kierująca Elastyczna gumowa podstawa mocująca Wraca do pozycji pionowej po uderzeniu przez pojazd Górna część wykonana z odpornego na uderzenia tworzywa Dwa białe pasy z folii I lub II generacji Podstawy do słupków (patrz str. 45) Wymiary: Szerokość folii: Material: 810 mm Ø 221 mm approx. 2,2 kg je 100 mm breit tworzywo Art. nr Opis Opakowani L biały folia odblaskowa I gen L czerwony folia odblaskowa II gen L czarny folia odblaskowa II gen L żółty folia odblaskowa II gen L niebieski folia odblaskowa II gen mm 760 mm 680 mm 730 mm 990 mm 810 mm LEITBOY L 120 Leitboy I Leitboy II Leitboy III bez uchwytu Leitboy III z uchwytem Leitboy IV Leitboy-Poller 43

43 Tablica uchylna U24 (L30 i L32) kolor pomarańczowy wykonana z tworzywa folia odblaskowa II generacji 40x40mm, podstawa żółta lub pomarańczowa z elementem odblaskowym do przyklejenia lub przykręcenia do podłoża dostarczana bez kleju i śrub mocujących (patrz str. 47(art. nr )) Wymiary (dł. x wys. x szer.): 174 x 280 x 120 mm około 0,45 kg 25L L Tablica uchylna U24 pomarańczowa, podstawa żółta, folia żółta Tablica uchylna U24 pomarańczowa, podstawa pomarańczowa, folia żółta Tablica uchylna U24 (L30.2) kolor biały wykonana z tworzywa folia odblaskowa II generacji 40x40mm, podstawa biała z elementem odblaskowym do przyklejenia lub przykręcenia do podłoża dostarczane bez kleju i śrub mocujących (patrz str. 47(art. nr )) Wymiary (dł. x wys. x szer.): 174 x 280 x 120 mm około 0.45 kg 25302L Tablica uchylna U24 biała, podstawa biała, folia biała 50 TABLICA UCHYLNA U24 44

44 Podstawa Leitboy L49.7R Wymiary (dł. x szer. x wys.): 174 x 120 x 24 mm 0,2 kg Material: tworzywo kolor żółty z żółtym elementem odblaskowym do wszystkich tablic kierujących Leitboy, szczególnie polecana do Leitboy III do przyklejenia lub przykręcenia do podłoża dostarczane bez kleju i śrub mocujących (patrz str. 47(art. nr )) klej mocujący (patrz str. 45) Art. Nr. Opis Opakowanie 25497RL Podstawa do Leitboy L49.7R, żółta 10 Podstawa Leitboy L49.5R kolor czarny z żółtym elementem odblaskowym do wszystkich tablic kierujących Leitboy, szczególnie polecana do Leitboy III do przyklejenia lub przykręcenia do podłoża dostarczane bez kleju i śrub mocujących (patrz str. 47(art. nr )) klej mocujący (patrz str. 45) Wymiary (dł. x szer. x wys.): 174 x 120 x 24 mm około 0,2 kg Material: tworzywo Art. nr. Opis Opakowanie 25495RL Podstawa do Leitboy L49.5R, czarna 10 Podstawa Leitboy L50 kolor biały z czterema śrubami mocującymi tablice pasuje do wszystkich tablic kierujących Leitboy głównie do stosowania stacjonarnego do przyklejenia lub przykręcenia dostarczane bez kleju i śrub mocujących, (patrz str. 47(art. nr )) Wymiary (dł. x szer. x wys.): 300 x 250 x 50 mm około 1,3 kg Material: tworzywo Art. nr. Opis Opa- ko Podstawa do Leitboy L50, biała 7 Podstawa Leitboy L50.II kolor żółty z czterema śrubami mocującymi tablice pasuje do wszystkich tablic kierujących Leitboy głównie do stosowania stacjonarnego do przyklejenia lub przykręcenia dostarczane bez kleju i śrub mocujących, (patrz str. 47(art. nr )) Wymiary (dł. x szer. x wys.): 300 x 250 x 50 mm około ca. 1,3 kg Material: tworzywo Art. nr. Opis Opakowanie Podstawa do Leitboy L50.II, żółta 7 Klej na gorąco do przyklejenia podstaw Leitboy i tablic uchylnych U24 Art. nr. Opis Opakowanie Klej, wymiary: 150x150x5mm 10 PODSTAWA LEITBOY 45

45 Podstawa Leitboy L51 Podstawa lekka Wykonana z recyklingu tworzyw sztucznych Odporna na warunki atmosferyczne Spłaszczone końce Do wszystkich tablic kierujących Leitboy Wymiary (dł. x szer. x wys.): 590 x 260 x 70 mm około 7,0 kg Material: recykling Art. nr. Opis Opakowanie Podstawa do Leitboy L51, żółta 90 Podstawa Leitboy L54 Średnia waga Wykonana z recyklingu tworzyw sztucznychodporna na warunki atmosferyczne Spłaszczone końce Do wszystkich tablic kierujących Leitboy Możliwość przepływu wody pod podstawą Akcesoria: Element odblaskowy z kocimi oczkami (patrz str. 39 Podstawa L54 jest polecana przede wszystkim do tablic Leitboy IVPodstawa do Leitboy L5 Art. nr. Opis Opakowanie Podstawa Leitboy L54 żółta, Wymiary: dł.xszer.xwys. 1000x270x90mm, waga 14 kg 40 PODSTAWA LEITBOY 46

46 Śruby montażowe 6202 przeznaczone do montażu podstaw Leitboy L50 i L50.II do szyny prowadzącej LN 60 odpowiednie do asfaltu i betonu 2 śruby 10x140 mm/podkładki/kołki około 0,2 kg Rozmiar klucza: 17 Art. nr. Opis Opakowanie Śruby montażowe zestaw Fastening screws 6205 przeznaczone do montażu podstaw Leitboy L49.7R do tablic uchylnych U24 odpowiednie do asfaltu i betonu 2 śruby 8x140 mm/podkładki/kołki około 0.2 kg Rozmiar klucza: 13 Art. nr. Opis Opakowanie Śruby montażowe zestaw Śruby montażowe 6209 Wiertło: 10 Ø Rozmiar klucza: 18 Głębokość otworu.: 95 mm Głębokość wkręcania.:85 mm około 0.15 kg/szt* Zestaw: 2 śruby 2 podkładk przeznaczone do montażu szyny prowadzącej, podstaw, ograniczników prędkości, ograniczników parkingowych, progów zwalniających, podstaw Leitboy L50 specjalne śruby bez kołków stosowane do betonu lub asfaltu wkręć wywierć usuń pozostałości Art. nr. Opis Opako-wanie Śruby montażowe zestaw E50 Śruby montażowe zestawów ŚRUBY MONTAŻOWE 47

47 WIDOCZNOŚĆ W NOCY 48 Możliwość zmian technicznyc

48 ZNAKI BEZPIECZEŃSTWA NA SEPARATORY RUCHU I OGRODZENIA Betonowe i stalowe elementy są używane ze znakami Flexi- Boy jako bezpieczne urządzenia kierujące. Elastyczny materiał chroni pojazdy przed uszkodzeniem. Dostępne uchwyty montażowe do różnych zastosowań. Elastyczne tablice charakteryzują się wszechstronnym zastosowaniem, m.in. na wygrodzeniach budowlanych. ZNAKI BEZPIECZEŃSTWA NA SEPARATORY RUCHU I OGRODZENIA 49

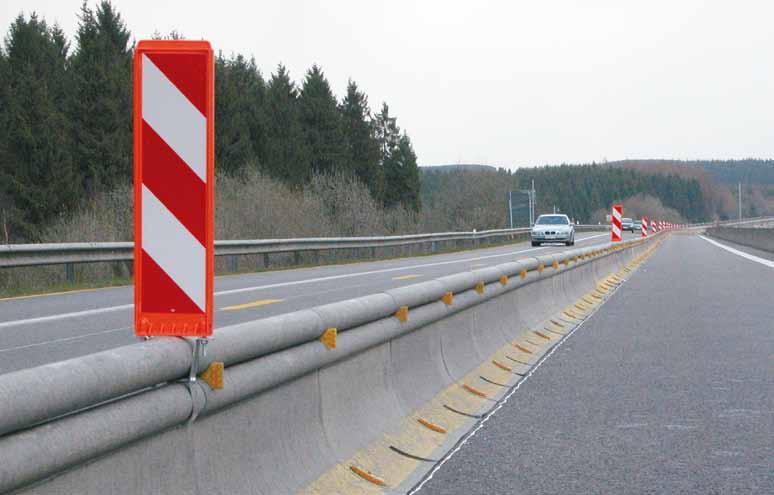

49 Flexi-Boy KFB.200R i KFB.200L kolor żółty Folia odblaskowa II generacji Prawostronny lub lewostronny Z elastycznym mocowanie do wygrodzeń Akcesoria: mocowanie na rury 35-42mm(art. nr 25040KFB) mocowanie na rury 48-60mm(art. nr 25060KFB) Wymiary (wys. x szer.): Flexi-Boy: 235 x 125 mm Wymiary folii : 200 x 100 mm około 0,2 kg Material: tworzywo Art. nr. Opis Opakowanie 25200RKFB prawostronny LKFB lewostronny 10 ZNAKI BEZPIECZEŃSTWA NA SEPARATORY RUCHU I OGRODZENIA Wymiary (wys. x szer.): Flexi-Boy 335 x 125 mm Wymiary folii: 300 x 100 mm około 0,3 kg Material: Kunststoff Flexi-Boy KFB.300R i KFB.300L kolor żółty Folia odblaskowa II generacji Prawostronny lub lewostronny Z elestycznym mocowanie do wygrodzeń prawostronny LKFB lewostronny 10 KFB uchwyt mocowanie na rury mm Art. nr. Opis Opakowanie KFB- mocowanie na rury 35-42mm 25 KFB-Halter mocowanie na rury 48-60mm z uchwytem do ściany do Flexiboy Akcesoria: mocowanie na rury 35-42mm(art. nr 25040KFB) mocowanie na rury 48-60mm(art. nr 25060KFB) Art. nr. Opis Opakowanie 25060KFB KFB- mocowanie na rury 48-60mm 25 50

50 Uchwyt do znaków Flexi-Boy na betonowe separatory ruchu uchwyt nakładany na betonowe separatory z wymiennymi elementami z tworzywa dwustronny Dostarczany bez znaków Flexi-Boy Art. nr. Opis Opakowanie 25120KFB Uchwyt dwustronny 25 Uchwyt do znaków Flexi-Boy na ściany betonowe uchwyt nakładany na betonowe separatory, z wymiennym elementem z tworzywa jednostronny Dostarczany bez znaku Flexi-Boy Art. nr. Opis Opakowanie 25130KFB Uchwyt jednostronny 25 ZNAKI BEZPIECZEŃSTWA NA SEPARATORY RUCHU I OGRODZENIA 51

51 Leitboy III do stalowych barier Mini-Guard Tablica wykonana z odpornego na uderzenia tworzywa Rant chroniący folię Jednostronnie lub dwustronnie wyklejona folią odblaskową II generacji Z uchwytem lub bez uchwytu Dostępne również jako tablica kierująca typu sierżant Wymienny metalowy uchwyt przykręcany do panelu Wymiary (wys. x szer.): 550 x 155 mm Wymiary folii : 500 x 125 mm Art. nr. Opis Opakowanie 25087RLL prawo/lewostronny RRL prawo/prawostronny LL llewostronny RL prawostronny 10 ZNAKI BEZPIECZEŃSTWA NA SEPARATORY RUCHU I OGRODZENIA Wymiary (wys. x szer.): 550 x 155 mm Wymiary folii 500 x 125 mm Leitboy III für Vario-Guard Tablica wykonana z odpornego na uderzenia tworzywa Rant chroniący folię Jednostronnie lub dwustronnie wyklejo-na folią odblaskową II generacji Z uchwytem lub bez uchwytu Dostępne również jako tablica kierująca typu sierżant Wymienny metalowy uchwyt przykręcany do panelu 25086LRL prawo/lewostronny LRR prawo/prawostronny LL lewostronny LR prawostronny 10 52

52 SKŁADANE TABLICE KIERUJĄCE Składane tablice kierujące z horizont klemmfix stanowią alternatywę dla standardowych tablic kierujących U21.Idealne do szybkiego zabezpieczenia miejsc zdarzeń drogowych. Dostępny jest metalowy pojemnik do transportu i składowania tablic. Bezpieczeństwo w przypadku najechania przez pojazd. Tablica w przeciwieństwie do pachołka drogowego pozostaje na swoim miejscu. Dzięki dwóm solidnym zawiasom tablica zachowuje pionową pozycję nawet przy silnym wietrze Podstawa tablicy, wykonana z recyklingu, wyposażona w unikalny system antypoślizgowy. Folia odblaskowa I lub II generacji, zastosowana na składanej tablicy kierującej oraz duża podstawa w kolorze żółtym, zapewniają jej doskonałą widoczność zarówno w dzień jak i w nocy. Produkt posiada certyfi kat BASt (Federalny Instytut Badawczy Autostrad w Niemczech). Powierzchnia odblaskowa stanowi 75 % powierzchni standardowych tablic kierujących U21. SKŁADANE TABLICE KIERUJĄCE 53

53 Składane tablice kierujące KSN-407 i KSN-408 Składane tablice kierujące z horizont klemmf x stanowią alternatywę dla tablic U21 i pachołków drogowych. Szczególnie polecane przy robotach drogowych, które prowadzone są w nocy. bardzo wytrzymały, opatentowany system składania z dwoma zawia-sami tablica w kolorze pomarańczowym wykonana z tworzywa odpornego na uszkodzenia mechaniczne uchwyt transportowe w tablicy i podstawie dzięki niskiej wadze 12 kg, łatwa do przenoszenia podstawa z systemem antypoślizgowym stabilna nawet przy silnym wietrze rant zabezpieczający folię odblaskową z folią I lub II gen. dostępne również jako tablica kierująca typu sierżant Wymiary tablicy (wys. x szer.): 970 x 215 mm Wymiary folii (wys. x szer.): 750 x 187,5 mm 12,0 kg Materiał tablicy: tworzywo Materiał podstawy: recykling 25408KSNRL prawo-/lewostronne folia odblaskowa I gen KSNRR prawo-/prawostronne folia odblaskowa I gen KSNL lewostronne folia odblaskowa I gen KSNR prawostronne folia odblaskowa I gen KSNRL prawo/lewostronne folia odblaskowa II gen KSNRR prawo/lewostronne folia odblaskowa II gen KSNL lewostronne folia odblaskowa II gen KSNR prawostronne folia odblaskowa II gen. 10 SKŁADANE TABLICE KIERUJĄCE 54

54 Pojemnik do składowania i transportu tablic KC-770M Wygodny i bezpieczny sposób transportu i składowania 20szt składanych tablic kierujących. Pojemnik zapewnia efektywne zagospodarowanie powierzchni na pojeździe oraz w magazynie. pojemnik ocynkowany ogniowo możliwość montażu na palecie euro składowanie do 20 szt. tablic (brak w zestawie) Wymiary (dł. x wys. x szer.): 1,2 x 0,8 x 0,46 m 60,0 kg Material: stal ocynkowana ogniowo Wymiary (dł. x wys. x szer.): 0,66 x 0,32 x 0,33 m 8,6 kg Material: stalocynkowana ogniowo 25770KC Pojemnik do składowania i transportu składanych tablic kierujących 1 Pojemnik do składowania i transportu tablic KC-760 Wygodny i bezpieczny sposób transportu i składowania 5szt składanych tablic kierujących. Pojemnik zapewnia efektywne zagospodarowanie powierzchni na pojeździe oraz w magazynie. pojemnik ocynkowany ogniowo składowanie do 5 szt. tablic (brak w zestawie) 25KC760 składowania transportu składanych tablic kierujących Pojemnik do i 1 SKŁADANE TABLICE KIERUJĄCE 55

55 SKŁADANE TABLICE KIERUJĄCE /WARNMAX 56

56 Wyposażenie do zamknięcia oraz znakowania dróg i parkingów Tablice Warnmax stosowane są alternatywnie do pachołków drogowych. Powierzchnia folii odblaskowej jest dwukrotnie większa niż w przypadku pachołków o tej samej wysokości. Zapewnia to dużo lepszą widoczność. Ukośne pasy na folii odblaskowej wskazują użytkownikom dróg kierunek ruchu w miejscach robót drogowych bądź zdarzeń na drodze. Bezpieczeństwo w przypadku najechania przez pojazd. Tablica w przeciwieństwie do pachołka drogowego pozosta-je na swoim miejscu. Dzięki dwóm solidnym zawiasom tablica zachowuje pionową pozycję nawet przy silnym wietrze. Podstawa tablicy, wykonana z recyklingu, wyposażona w unikalny system antypoślizgowy. Tablica po złożeniu jest łatwa w transporcie i składowaniu. Tablice Warnmax mają szerokie zastosowanie. Wykorzystywane są przez służby parkingowe, Policję w miejscach zdarzeń drogowych oraz przez służby odpowiedzialne za utrzymanie autostrad. Dostępna jest również tablica SoundMax wyposażona w optyczny i akustyczny system ostrzegania użytkowników dróg i pracowników drogowych. Tablice Warnmax wraz z pachołkami drogowymi stanowią uzupełnienie oferty elementów bezpieczeństwa ruchu drogowego. WYPOSAŻENIE DO ZAMKNIĘCIA ORAZ ZNAKOWANIA DRÓG I PARKINGÓW 57

57 Warnmax KWM-303 Tablice Warnmax stanowią alternatywę dla pachołków drogowych w porównaniu, z którymi posiadają wiekszą powierzchnię odblaksową. wytrzymały system składania z dwoma zawiasami tablica w kolorze czerwonym wykonana z tworzywa odpornego na uszkodzenia mechaniczne uchwyt transportowy podstawa z systemem antypoślizgowym rant zabezpieczający folię odblaskową wyklejona jedno-lub dwustronnie folią II generacji Dimensions (HxW): 710 x 215 mm Wymiary folii: 500 x 187,5 mm 5,2 kg Material: worzywo Materiał podstawy: recykling 25303RL prawo-/lewostronna folia odblaskowa II gen RRKWM prawo-/prawostronna folia odblaskowa II gen LKWM lewostronna folia odblaskowa II gen RKWM prawostronna folia odblaskowa II gen. 1 Warnmax wytrzymały system składania z dwoma zawiasami ablica w kolorze niebieskim wykonana z tworzywa odpornego na uszkodzenia mechaniczne (inne kolory na zapytanie) rant zabezpieczający folię odblaskową ergonomiczny uchwyt metalowa podstawa do montażu tablica oznaczona znakiem D-18 (Parking) możliwość naklejenia dowolnej informacji dostarczana w komplecie ze śrubami montażu i kołkami do Wymiary: Material: Materiał podstawy: 710 x 220 mm 2,1 kg tworzywo stal 25000FPARKING Tablica Warnmax P ze znakiem D-18 (Parking) 1 Śruby montażowe 6206 zestaw: 2 śruby 8x110mm podkładki, kołki rozporowe WARNMAX ca. 0,2 kg Rozmiar klucza: Śruby montażowe

58 Warnmax Tablice Warnmax służą do szybkiego oznakowania miejsc robót drogowych bądź zdarzeń na drodze bez wskazania kierunku ruchu. Wyklejone są folią odblaskową III generacji wytrzymały system składania z dwoma zawiasami tablica w kolorze czerwonym wykonana z tworzywa odpornego na uszkodzenia mechaniczne uchwyt transportowy podstawa z systemem antypoślizgowym rant zabezpieczający folię odblaskową wyklejona jednostronnie folią III generacji Wymiary (wys. x szer.): 710 x 215 mm 5,2 kg Material: tworzywo Materiał podstawy: recykling 25303III1 jednostronna, proste pasy biało/czerwone, folia odblaskowa III gen. 1 Pojemnik do składowania i transportu tablic Warnmax Wygodny i bezpieczny sposób transportu i składowania 5 6 szt. składanych tablic Warnmax. Pojemnik zapewnia efektywne zagospodarowanie powierzchni na pojeździe oraz w magazynie. pojemnik ocynkowany ogniowo składowanie 5-6 szt. tablic Warnmax (brak w zestawie Wymiary (wys. x szer. x dł.).: 560 x 260 x 430 mm 7,0 kg KC Pojemnik do składowania i transportu 5-6 tablic Warnmax 1 WARNMAX 59

59 PODWÓJNY EFEKT OSTRZEGAN- IA ŚWIATŁO I DŹWIĘK Warnmax pojemnik ocynkowany ogniowo wytrzymały system składania z dwoma zawiasami tablica w kolorze czerwonym wykonana z tworzywa odpornego na uszkodzenia mechaniczne uchwyt transportowy podstawa z systemem antypoślizgowym rant zabezpieczający folię odblaskową wyklejony jednostronnie folią I generacji z żółtym światłem migowym zasilanie 3x AA1,5V czas pracy: ok. 100 godzin częstotliwość migania: 60/min. Wymiary (wys. x szer.): 710 x 215 mm 5,0 kg Material: tworzywo Materiał podstawy: recykling Warnmax, czerwony, z żółtymi migowymi diodami LED 1 SoundMax SoundMax jest elementem bezpieczeństwa ruchu aktywowanym w momencie złożenia np. na skutek najechania przez pojazd. za pomocą sygnału dźwiękowego ostrzega on pracowników drogowych, policjantów, strażaków oraz kierujących pojazdami przed niebezpieczeństwem, zapobiegając wypadkom czy zranieniom. wskazuje źródło nadchodzącego zagrożenia nie wymaga zasilania elektrycznego lekki, poręczny, o długiej żywotności możliwość montażu jednostki alarmowej na tablicach kierujących U21, pachołkach drogowych lub barierach SoundMax emitje przenikliwy sygnał akustyczny o natężeniu 125 db czas trwania sygnału 30 sekund zasilany nabojami z CO2 Czas alarmu: 30 sekund. Głośność: 125 db 6kg kpl. Temp. pracy.: -18 C 43 C Nabój CO2: 16 g 25303III1SOUND SoundMax 1 WARNMAX 60

60 Pachołki odblaskowe ReflexKegel pachołek dwuczęściowy podstawa wykonana w 100% z recyklingu zagłębienie w górnej części ułatwiające uchwyt i montaż lamp możliwość składowania w stosy biało/czerwony rękaw odblaskowy Pachołek odblaskowy, 750mm, 5,7kg Pachołek odblaskowy, 500mm, 2,8kg 10 Certified by the BASt Cert. No.: V4-05/2012 (251941), V4-07/2012 (251931) Pachołki Standard wykonane z mocnego PCV białe pasy o szerokości 100 mm stabilny możliwość składowania w stosy Pachołek 350mm, 1 biały pas, 0,8kg Pachołek 500mm, 2 białe pasy, 1,1kg Pachołek 750mm, 2 białe pasy, 2,8kg 5 Taśma ostrzegawcza U-22 wykonana z mocnego tworzywa obustronne pasy biało/czerwone długość 500m, szerokość 80 mm Flaga sygnałowa wykonana z poliestru, kolor białopomarańczowo-biały z drewnianym masztem (20 x 800 mm lub 25 x 1000 mm) możliwość wykonania nadruku Taśma ostrzegawcza U Flaga sygnałowa 500x500 mm do pojazdów i maszyn drogowych Flaga sygnałowa 750x750 mm do oznaczenia miejsc niebezpiecznych 1 WYPOSAŻENIE DO ZAMKNIĘCIA ORAZ ZNAKOWANIA DRÓG I PARKINGÓW 61

61 Trójstronne znaki składane stabilna konstrukcja wykonana z prof li aluminiowych mechanizm napinający zapewnia stałe napięcie materiału pokrycie z PCV znak ostrzegawczy z dodatkowymi symbolami dostarczany w pokrowcu Przykładowe symbole: zagrożenie wypadek policja olej zator drogowy roboty drogowe nie parkować 700 mm ,5 2,1 kg(z pokrowcem) Tereny miejskie oraz drogi lokalne WYPOSAŻENIE DO ZAMKNIĘCIA ORAZ ZNAKOWANIA DRÓG I PARKINGÓW Możliwość umieszczenia dowolnego znaku (na zapytanie). Znak o wymiarach 1100 mm dostępny jest na zapytanie. 900 mm ,7 kg(z pokrowcem) drogi krajowe oraz drogi szybkiego ruchu mm, fluorescencyjny mm, fluorescencyjny mm, odblaskowy mm, odblaskowy 1 Statyw Statyw 700 mm Statyw 900 mm 1 Znaki (bez stelaża) mm, fluorescencyjny mm, fluorescencyjny mm, odblaskowy mm, odblaskowy 1 Napisy przypinane Napis przypinany, 900mm fluorescencyjny, różne teksty Napis przypinany, 900mm odblaskowy, różne teksty 1 Obciążniki centralne Obciążnik 1,5kg(600/700mm) Obciążnik 1,8kg(700/900mm) Obciążnik 2,5kg(900mm)

62 OGRANICZNIKI PRĘDKOŚCI/PROGI KABLOWE Wysoka skuteczność w kontrolowaniu ruchu pojazdów w miejscach gdzie nadmierna prędkość może być niebezpieczna. Przeznaczone do stałego lub tymczasowego stosowania w celu ograniczenia prędkości na obszarach o ograniczonej dostępności, obszarach zamkniętych, w pobliżu szkół, przejść dla pieszych, obiektów użyteczności publicznej, na parkingach, itp. Ograniczniki prędkości dostępne są dwóch wysokościach: 50 mm (20 km/h) i 60 mm (10 km/h). Wykonane w 100 % z recyklingu tworzyw sztucznych. Zintegrowane elementy odblaskowe podnoszą poziom bezpieczeństwa nocą. Progi kablowe wyposażone są w różnej wielkości kanały służące do bezpiecznego rozprowadzenia węży, rur oraz kabli w miejscach ruchu pojazdów. Wraz z progami zwalniającymi należy stosować odpowiednie oznakowanie pionowe. OGRANICZNIKI PRĘDKOŚCI/PROGI KABLOWE 63

63 Próg zwalniający 931N.7 czarny lub żółty cztery elementy odblaskowe wysokość 60mm dla 10km/h wysokość 50mm dla 20km/h brak śrub montażowych, patrz str. 68 (art. nr ) Wymiary (dł. x szer.): 500 x 430 mm Material: recykling 25931N czarny, wysokość 60mm, 11.1 kg N7 żółty, wysokość 60mm, 11.1 kg N50 czarny, wysokość 50mm, 10.4 kg N750 żółty, wysokość 50mm, 10.4 kg 1 Zakończenie progu zwalniającego 932N i 932N.7 czarny lub żółty cztery elementy odblaskowe wysokość 60mm dla 10km/h wysokość 50mm dla 20km/h brak śrub montażowych, patrz str. 68 (art. nr ) OGRANICZNIKI PRĘDKOŚCI/PROGI KABLOWE Wymiary (dł. x szer.): 215 x 430 mm około 4,0 kg Material: recykling 25932N czarny, wysokość 60mm N7 żółty, wysokość 60mm N50 czarny, wysokość 50mm N750 żółty, wysokość 50mm 1 64

64 Ograniczniki prędkości Speed Stop cztery żółte elementy odblaskowe brak śrub montażowych, patrz str. 68 (art. nr , ) dla osiągnięcia najlepszego efektu zaleca się montowanie ograniczników Speed Stop w trzech liniach Wymiary (ø x wys.):230 mm x 40 mm około 1,7 kg Material: guma biały żółty Z żółty ze śrubami montażowymi 10 Wymiary (dł. x wys. x szer.): x 120 x 60 mm około 6,4 kg Material: recykling Ogranicznik parkingowy Car Stop 934R czarny lub żółty sześć małych i jeden większy element odblaskowy do stosowania na parkingach brak śrub montażowych, patrz str. 68 (art. nr ) czarny R żółty 1 OGRANICZNIKI PRĘDKOŚCI/PROGI KABLOWE 65

65 Próg kablowy do ochrony kabli i rur rozprowadzanych w poprzek dróg 6 kanałów dla bezpiecznego rozprowadzenia różnego rodzaju kabli i rur próg kablowy jest zabezpieczony przeciwko przesuwaniu się za pomocą specjalnego wkładu 25931N N11gelb Próg kablowy z wkładem, czarny (dł. x szer. x wys.) 800 x 600 x 80 mm do 10 km/h Próg kablowy z wkładem, żółty (dł. x szer. x wys.) 800 x 600 x 80 mm do 10 km/h x 15 mm 50 x 35 mm 35 x 35 mm OGRANICZNIKI PRĘDKOŚCI/PROGI KABLOWE 66

66 Próg kablowy (dla samochodów osobowych) zabezpiecza kable przed uszkodzeniem i pozwala pojazdom przejeżdżać po nich w bezpieczny sposób 3 kanały na kable o wymiarach 70x40mm model LA zabezpiecza kable na przejściach dla pieszych i w miejscach ruchu samochodów osobowych stabilny na drodze, dzięki wykonaniu z antypoślizgowego materiału górna pokrywa z żółtym kolorze zapewnia lepszą widoczność i umożliwia łatwe rozprowadzanie kabli 25931N9 Próg kablowy LA (samochody osobowe) 2 Wymiary (dł. x wys. x szer.): 1000 x 640 x 75 mm 7,5 kg Material: guma/pu-mix Materiał pokrywy: żółte PCV Kanał na kable: 3 x je 70 x 40 mm Wytrzymałość: samochody osbowe, piesi Zabezpieczenie przeciw porażeniu prądem: zgodne ze standardami europejskimi Odporność ogniowa: klasa 1 Próg kablowy (dla pojazdów ciężarowych) Wymiary (dł. x wys. x szer.): 1000 x 690 x 70 mm około14,2 kg Material: PU HD Materiał pokrywy: żółte PVC Kanał na kable: 3 x po 70 x 40 mm Wytrzymałość: 91 kg/cm2 max. 274 kg/cm2 Zabezpieczenie przeciw porażeniu prądem: zgodne ze standardami europejskimi 73/23/CEE Odporność ogniowa: klasa 1 zabezpiecza kable przed ruchem ulicznym i pozwala pojazdom przejeżdżać po nich w bezpieczny sposób 3 kanały na kable o wymiarach 70x40mm model SA zabezpiecza kable przed pojazdami ciężarowym stabilny na drodze, dzięki wykonaniu z antypoślizgowego materiału górna pokrywa z żółtym kolorze zapewnia lepszą widoczność i umożliwia łatwe rozprowadzanie kabli. Przymocowana do progu za pomocą zawiasów 25931N8 Próg kablowy SA (pojazdy ciężarowe) 2 OGRANICZNIKI PRĘDKOŚCI/PROGI KABLOWE 67

67 Śruby montażowe 6202 przeznaczone do montażu podstaw Leitboy L50 i L50.II odpowiednie do asfaltu i betonu 2 śruby 10x140 mm/podkładki/kołki około 0,2 kg Rozmiar klucza: Śruby montażowe Śruby montażowe 6206 przeznaczone do montażu progów zwalniających i kablowych 2 śruby 8x110 mm/podkładki/kołki około 0,2 kg Rozmiar klucza: Śruby montażowe Śruby montażowe 6209 ŚRUBY MONTAŻOWE Wiertło: 10 Ø Rozmiar klucza: 18 Głębokość otworu: 85 mm Głębokość wkręcania: 85 mm około 0.15 kg/szt *Zestaw: 2 śruby 2 podkładki przeznaczone do montażu szyny prowadzącej, podstaw, ograniczników prędkości, ograniczników parkingowych, progów zwalniających, podstaw Leitboy L50 specjalne śruby bez kołków stosowane do betonu lub asfaltu wkręć wywierć usuń pozostałości Śruby montażowe zestaw* E50 Śruby montażowe zestawów 68

68 Wymiary (wys.): 820 mm Ø około 130 mm około 15,0 kg Słupki uliczne 890 i 891 z uchwytami lub bez uchwytów do łańcucha do montażu na stałe w kolorze antracyt stalowa rura pokryta materiałem z recyklingu brak blokady Słupek 890 bez uchwytów Słupek 891 z uchwytami 1 Słupki uliczne 888 i 889 z uchwytami i bez uchwytów w kolorze antracyt stalowa rura pokryta materiałem z recyklingu blokowanie za pomocą specjalnego klucza zawiera przystawkę do montażu w betonie Wymiary (wys.): 820 mm Ø około 130 mm około17,0 kg 25888A Słupek 888 bez uchwytów A Słupek 889 z uchwytami 1 Przystawka 332 do montażu słupków do słupków ulicznych (888, 889) z opcją blokady wykonana z tworzywa do montażu w betonie Wymiary (wys.): 325 mm Ø około 130 mm około 2,0 kg Przystawka 1 Klucz trójkątny 6001 do montażu słupków ulicznych (888, 889) z opcją blokady wykonany z tworzywa Klucz trójkątny 1 Zaślepka 298 do przystawki art. nr wykonana z tworzywa Zaślepka 1 SŁUPKI ULICZNE 69

69 SŁUPKI ULICZNE 70

70 PRZENOŚNE LAMPY BŁYSKOWE Lampy błyskowe, dzięki silnemu światłu, mogą być używane także w ciągu dnia. Lampy błyskowe zasilane z akumulatora lub z baterii cynkowowęglowych, mogą być w prosty sposób montowane wraz z innymi akcesoriami na pachołkach drogowych lub składanych znakach. Dzięki różnym opcjom kloszy, źródeł zasilania i możliwości synchronizacji, można wśród lamp horizont znaleźć urządzenia do każdego zastosowania. Pachołki drogowe powinny być używane tylko dla szybkiego wygradzania miejsc robót drogowych w krótkim okresie czasu. Są stosowane także do zabezpieczenia miejsc wypadków lub innych obszarów niebezpiecznych. Ostrzegawczy efekt pachołków może być efektywnie zwiększony oprzez zastosowanie odpowiednich lamp błyskowych produkowanych przez horizont klemmfix. 450 mm 1000 mm PRZENOŚNE LAMPY BŁYSKOWE 71

71 Euro-Błysk / Euro-Błysk do przystawki ładującej w pojazdach Elektroniczne światło błyskowe Jedno-/dwukierunkowa Zapewnia dobrą widoczność Podkład światła ciągłego Cztery składane podstawy W przypadku lamp akumulatorowych zabezpieczenie przed zbyt głębokim rozładowaniem i przeładowaniem akumulatora Możliwość ładowania w pojazdach z instalacją 12/24V 60 błysków na minutę Energia błysku 2J Wymiary (dł. x szer. x wys.): 190 x 160 x 390 mm WERSJA Na baterie Z akumulatorem Zasilanie: 4 Batteries 1 recharge. battery 6 V / 9 Ah 6 V / na 4 baterie, jedno-/dwukierunkowa A z akumulatorem i ładowarką 230V, jedno-/dwukierunkowa A z akumulatorem, do przystawki ładującej w pojazdach, jedno-/ 1 Akcesoria / Części zamienne: ładowarka 230V~/ 6V~ * ładowarka z wtyczką do zapalniczki samochodowej 12/24 V~ Przybliżony czas pracy: Dzień: przystawka do ładowania w pojeździe 1 Noc: ,6 kg 3,3 kg EMC compliant (electromagnetic compatibility) E1 10R (Art-Nr A) 1 Euro-Synchron Światło biegnące, efekt fali świetlnej Możliwość umieszczania w dowolnej kolejności w fali świetlnej Elektroniczne światło błyskowe Zapewnia dobrą widoczność Podkład światła ciągłego Cztery składane podstawy W przypadku lamp akumulatorowych zabezpieczenie przed zbyt głębokim rozładowaniem i przeładowaniem akumulatora Możliwość ładowania w pojazdach z instalacją 12 / 24V Z przystawką do umieszczania na znakach składanych 60 błysków na minutę Energia błysku 2J PRZENOŚNE LAMPY BŁYSKOWE Wymiary (dł. x szer. x wys.): 190 x 160 x 390 mm WERSJA Na baterie Z akumulatorem Zasilanie: 4 baterie 1 Akumulator blokowe 6 V / 9 Ah 6 V / 6.5 Ah Przybliżony czas pracy: Dzień: 50 8 Noc: ,6 kg 3,3 kg na 4 baterie, jednokierunkowa A z akumulatorem i ładowarką 230V, jednokierunkowa AT z akumulatorem, do przystawki ładującej w pojazdach 1 Akcesoria / Części zamienne: ładowarka 230V~/ 6V~ * ładowarka z wtyczką do zapalniczki samochodowej 12/24 V~ 1 Skrzynka transportowa do 4 lamp Euro-Błysk / Euro-Synchron, Wymiary: 715x178x190, waga około 5.5 kg 1 72

72 Skrzynka do ładowania i transportu lamp Euro-Błysk / Euro-Synchron Możliwość ładowania do 4 szt. lamp Ładowanie w pojazdach z instalacją 12/24V Skrzynka na 4 lampy, 12V, Wymiary: 740x180x190, waga około 5.5 kg 1 Tele-Błysk Możliwość regulacji wysokości lampy do 95 cm Zintegrowany uchwyt Rozsuwany teleskop w czerwono/ białym kolorze Elektroniczne światło błyskowe Podkład światła ciągłego Zapewnia dobrą widoczność Cztery składane i wysuwane podstawy Możliwość ładowania w pojazdach z instalacją 12/24V 60 błysków na minutę Energia błysku 2J Na zamówienie Tele-Błysk dostępny jest również w wersji synchron (efekt fali świetlnej) Wymiary (dł. x szer. x wys.): 215 x 155 x 450 mm WERSJA Na baterie Z akumulatorem Zasilanie: 4 baterie 1 Akumulator blokowe 6 V / 9 Ah 6 V / 6.5 Ah Przybliżony czas pracy: Dzień: Noc: ,5 kg 4,2 kg na 4 baterie, jednokierunkowa A z akumulatorem i ładowarką 230V, jednokierunkowa AT z akumulatorem, do przystawki ładującej w pojazdach, jednokierunkowa 1 Akcesoria / Części zamienne: ładowarka 230V~/ 6V * ładowarka z wtyczką do zapalniczki samochodowej 12/24 V- 1 EMC compliant (electromagnetic compatibility) E1 10R (Ref.-No 20851AT) Skrzynka do ładowania i transportu lamp Tele-Błysk Możliwość ładowania do 4 szt. lamp (art. nr 20851AT) Ładowanie w pojazdach z instalacją 12 / 24V do 2 lamp, wymiary: 350x235x190mm, waga 3.0 kg do 4 lamp, wymiary: 348x467x190mm, waga 6.0 kg do 4 lamp, wymiary: 696x234x190mm, waga 6.5 kg 1 PRZENOŚNE LAMPY BŁYSKOWE 73

73 Optima-Błysk Elektroniczne światło błyskowe Lampa dwubateryjna Jedno- lub dwukierunkowa Odporny na uszkodzenia klosz, wykonany z wysokiej jakości tworzywa Z przystawką do umieszczania na znakach składanych 60 błysków na minutę Energia błysku 1J Częstotliwość błysków: około 60 / min. Energia błysku: 1 J Zasilanie: 2 baterie 6 V / 9 Ah Czas pracy: około 77 godzin Wymiary (dł. x szer. x wys.): 120 x 190 x 335 mm 1,0 kg 20752K Optima-Błysk, zewnętrzny przełącznik z automatyką zmierzchową i zamkiem Secura 52mm 1 Lampa TRI-Blitz 1 Przenośny system potrójnego światła błyskowego Trzy tryby pracy: światło w górę, do dołu, pojedynczy błysk (środkowa lampa) Odporna na działanie wody kropelkowej Po złożeniu tworzy zwartą całość Dwa wbudowane akumulatory Zabezpieczenie przed przeładowaniem lub zbyt głębokim rozładowaniem akumulatorów Wysoka stabilność W komplecie bez ładowarki (patrz poniżej) Energia błysku: 2 J Zasilanie: 2 akumulatory 6 V / 7 Ah Czas pracy: około 15 godzin Wymiary (dł. x szer. x wys): 280 x 210 x 340 mm 11,7 kg 20652A TRI-Blitz 1 z akumulatorami 6V/7Ah 1 Ładowarka 230V~/ 12V PRZENOŚNE LAMPY BŁYSKOWE Zewnętrzna ładowarka do akumulatorów w lampie TRI-Blitz 1 Automatyczne odłączanie ładowania w momencie pełnego naładowania akumulatorów Wskaźnik ładowania Czas ładowania: Dla dwóch akumulatorów 6V/7Ah około 14 godzin (akumulatory rozładowane) 25556ANS Ładowarka 230V/12V 1 Samochodowa ładowarka 12/24V-/12V- Zewnętrzna ładowarka do szybkiego ładowania akumulatorów Podłączenie do instalacji pojazdu poprzez gniazdko zapalniczki Czas ładowania: Dla dwóch akumulatorów 6V/7Ah około 14 godzin (akumulatory rozładowane) Ładowarka samochodowa 12V/24V-/12V- 1 74

74 Podświetlana tarcza sygnałowa Odporna na uszkodzenia mechaniczne Zasilanie z trzech baterii 1.5V R14 umieszczonych z uchwycie (brak w komplecie) Zmienne kolory soczewek Możliwość umieszczenia indywidualnych napisów (na zamówienie) Napięcie: 4,5 V- Baterie: 3 x LR 14 à 1,5 V Wymiary: (dł. x szer. x wys.): 70 x 90 x 450mm jednokierunkowa: 0,5 kg dwukierunkowa: 0.7 kg jednokierunkowa, podświetlana/niepodświetlana czerwona jednokierunkowa, podświetlana czerwona/niepodświetlana zielona dwukierunkowa, podświetlana czerwona/czerwona dwukierunkowa, podświetlana czerwona/zielona LED jednokierunkowa, podświetlana/niepodświetlana czerwona LED jednokierunkowa, podświetlana czerwona/niepodświetlana zielona LED dwukierunkowa, podświetlana czerwona/czerwona LED dwukierunkowa, podświetlana czerwona/zielona 1 1 Lampa błyskowa na pachołek Zasilana z pięciu baterii 1.5V R20 (brak w komplecie) Do pachołków > 500mm Elektroniczne światło błyskowe Jedno-/dwukierunkowa jedno-/dwukierunkowa 1 Lampa LED na pachołek Zasilana z pięciu baterii 1.5V R20 (brak w komplecie) Do pachołków > 500mm Światło LED Jedno-/dwukierunkowa 20891LED jednokierunkowa LED LED dwukierunkowa LED 1 Lampa LED na pachołek zasilana z akumulatorów Zasilana z pięciu akumulatorów 1.2V/8Ah (w komplecie) Ładowarka 230V/12V-/1A Do pachołków > 500mm Światło LED Jedno-/dwukierunkowa 20891ALED jednokierunkowa LED ALED dwukierunkowa LED 1 PRZENOŚNE LAMPY BŁYSKOWE 75

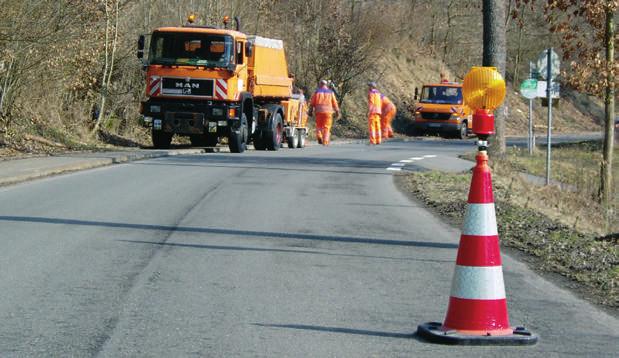

75 Lampy błyskowe na pachołek Do pachołków o wysokości 750mm Łatwość i szybkość montażu dzięki specjalnie zaprojektowanemu systemowi Doskonała stabilność dzięki pojemnikowi na baterie umieszczonemu wewnątrz pachołka bezpośrednio na podłożu Elektroniczne światło błyskowe Zasilanie zarówno z baterii blokowych, jak i akumulatora 6V/6.5Ah Lampa dostarczana bez pachołka (patrz str. 61) PRZENOŚNE LAMPY BŁYSKOWE A Energia błysku: 1 J 2 J 2 J Czas pracy w godzinach: około Pobór prądu: 120 ma 220 ma 220 ma Lampa błyskowa na pachołek okrężna 360 Wymiary (dł. x szer. x wys.): 120 x 120 x 310 mm 0,8 kg Kierunkowa lampa błyskowa ø180mm Wymiary (dł. x szer. x wys.): 190 x 100 x 340 mm 0,7 kg Czas ładowania: Dla dwóch akumulatorów 6V/7Ah około 14 godzin (akumulatory rozładowane) A Lampa błyskowa na pachołek jedno-/dwukierunkowa Skład zestawu: x kierunkowa lampa błyskowa ø180mm x pojemnik na 4 baterie blokowe 4R25 Lampa błyskowa na pachołek okrężna 360 Skład zestawu: x okrężna lampa błyskowa x pojemnik na 4 baterie blokowe 4R25 Lampa błyskowa na pachołek jedno-/dwukierunkowa Skład zestawu: x kierunkowa lampa błyskowa ø180mm 20971A 1 x pojemnik na 2 akumulatory 6V/6.5Ah Ładowarka 230V~/ 12V- Zewnętrzna ładowarka do akumulatorów w lampie TRI-Blitz 1 Automatyczne odłączanie ładowania w momencie pełnego naładowania akumulatorów Wskaźnik ładowania 25556ANS Ładowarka 230V/12V

76 Art. nr Opis Bateria 4R25 6V/9Ah Euro-Błysk Euro-Synchron Produkt Tele-Błysk Optima-Błysk TRI-Błysk Akumulator 6V/7Ah Ładowarka 230V~/9V * Kabel do ładowania z wtyczką do zapalniczki samochodowej12/24 V Przystawka do pachołka ø37mm Zamek Secura 52mm Zamek Secura 82mm Kabel do ładowania z wtyczką Ładowarka do TRI-blitz 12/24 V Ładowarka 230V/12V ANS Art. nr Opis Produkt Euro-Błysk Euro-Synchron Tele-Błysk Żarówka włóknowa Pachołek odblaskowy 500mm Pachołek odblaskowy 500mm Bateria 4R25 6V/9Ah ANS Ładowarka 230V/12V 1 PRZENOŚNE LAMPY BŁYSKOWE 77

77 Optima S Obracana i pochylana górna część lampy Odporna na uszkodzenia mechaniczne Bardzo jasna - specjalna żarówka 6V Zasilanie z dwóch baterii blokowych 6V/9Ah (brak w komplecie) Czas pracy: około 15 godzin 0,7 kg Optima S 6 Mini Wytrzymała obudowa Odporna na działanie wody kropelkowej Kryptonowa żarówka 4.8V emitująca bardzo jasne światło Zasilanie z jednej baterii blokowej 4R25 6V (brak w komplecie) Czas pracy: około 12 godzin(9ah) 0,3 kg Mini 12 Latarka akumulatorowa Wytrzymała obudowa Odporna na działanie wody kropelkowej Halogenowa żarówka zapewniająca bardzo jasne światło Pasek na ramię Ładowarka samochodowa 12V Ładowarka sieciowa 230V~ Zabezpieczenie przed przeładowaniem Akumulator żelowy bez efektu pamięci 25105A3 Latarka akumulatorowa Akumulator 6V/4Ah Żarówka halogenowa 5.5V/1A 1 Latarka akumulatorowa Saturn LATARKI Czas pracy: około 3 godziny (światło ciągłe) 2,0 kg Dwa źródła światła: główne i podkładowe Funkcja światła ostrzegawczego Odporna na działanie wody kropelkowej Wytrzymała obudowa wykonana z niepalnego tworzywa Wbudowana ładowarka 230V W komplecie: akumulator, pasek na ramię i uchwyt ścienny 25526A Latarka akumulatorowa Saturn 1 78

78 FALE ŚWIETLNE Kontrola jasności Aby zapobiec oślepianiu użytkowników dróg, natężenie światła jest automatycznie redukowane nocą, dzięki zastosowaniu automatyki zmierzchowej. Poza tym redukowany jest także pobór prądu. Poprzez zmiany kierunku jazdy, pojawiają się utrudnienia i zagrożenia w ruchu drogowym. Systemy światła biegnącego dostarczają użytkownikom dróg niezbędnych informacji o zmianie kierunku jazdy i przez to zapobiegają potencjalnym niebezpieczeństwom. Idealnym rozwiązaniem są fale świetlne horizont klemmfix, zgodne z europejskimi standardami EN Systemy światła biegnącego horizont klemmfix, zarówno w wersji halogenowej, jak i błyskowej, są dobrze znane od lat dzięki zastosowaniu doskonałych i niezawodnych lamp kierunkowych RS Lampy są odporne na uszkodzenia mechaniczne. Światło biegnące Efekt kierunkowy. Dzięki oddzielnemu sterownikowi lampy kierunkowe włączane są jedna za drugą, aż do momentu gdy wszystkie z nich (max 10) będą świecić razem. Następnie wszystkie wyłączają się jednocześnie. Cały cykl jest powtarzany Fala świetlna Efekt kierunkowy. Lampy zapalają się jedna za drugą (włączona/wyłączona), wskazując ruchomy punkt świetlny. Cały cykl jest powtarzany FALE ŚWIETLNE 79

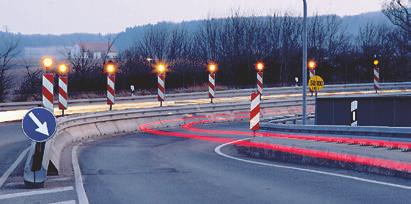

79 TopLED Synchro bezprzewodowa fala świetlna sterowana radiowo Lampy TopLED Synchro wyposażone są w samo-synchronizujący się sterownik. Kiedy lampy ustawione są w jednej linii, działają jako fala świetlna, zapewniając bezpieczeństwo w miejscach zagrożeń lub prac prowadzonych w pasie ruchu drogowego. Częstotliwość migania: 60 / Min. Czas pracy (fala świetlna): około 116 dni / 50 Ah, nocą około 58 dni / 50 Ah, dzień i noc około 60 dni / 28 Ah, nocą około 30 dni / 28 Ah, dzień i noc Natężenie światła: 110 Cd Mogą być stosowane jako: fala świetlna światła nakładające się zestaw lamp na zapory pojedyncze lampy na tablice kierujące U21 autosynchronizacja automatyka zmierzchowa podkład światła ciągłego wybór kolejności światła migowego, np światło jednostronne tryb pracy: noc, dzień-noc super jasne światło LED pilot do wyboru trybu pracy synchronizacja radiowa (D-Frankfurt) około 2000 km* (* odbiór sygnału może być utrudniony podczas burzy) TopLED Synchro, zestaw 5 lamp Skład zestawu: 1 5 lamp, 1 pilot, 1 klucz imbusowy, 1 klucz sztyftowy TopLED Synchro, lampa pojedyncza Skład zestawu: 1 1 lampa, 1 klucz imbusowy, 1 klucz sztyftowy Akcesoria: Bateria alkaliczna Kompakt 50, 6V-/50Ah Bateria alkaliczna Kompakt 28, 6V-/28Ah Zamek uni do barier Zamek secura 52 mm Podstawa z recyklingu 28 kg DM Podstawa drogowa D300M Tablica kierująca U21 ab SD Tablica prawo-/lewostronna Bariera Vario 2m 2 FALE ŚWIETLNE 80

80 Błyskowa fala świetlna Kaskada Lampa sterująca zawiera układ elektroniczny kontrolujący pracę innych lamp Lampa sterująca wysyła sygnał do każdej kolejnej lampy w systemie połączonym przewodowo Fotokomórka nadzoruje pracę układu lamp w dzień i w nocy lub tylko nocą Zasilanie 12V odbywa się poprzez lampę sterującą, która przekazuje napięcie do innych lamp 1 10 kierunkowych lamp RS 2000 w wersji błyskowej W zestawie brak tablic kierujących U21 i podstaw (patrz str. 33) Lampa sterująca (20899ON) Tryb pracy: Światło błyskowe Funkcje: podkład światła ciągłego, kontrola pracy poprzez fotokomórkę, jednostka sterująca Światło błyskowe: 12 V- Energia błysku: 1 J Wymiary (dł. x wys. x szer.): 140 x 230 x 240 mm 1,7 kg Lampa dodatkowa (20917ON) Tryb pracy: Światło błyskowe, podkład światła ciągłego Zasilanie: 12 V- VEnergia błysku: 1 J Wymiary (dł. x wys. x szer.): 140 x 230 x 240 mm 0,5 kg Zestaw 10-elementowej fali świetlnej Skład zestawu: 20899ON 1 x Lampa sterująca RS2000 w wersji błyskowej 20917ON 9 x Lampa dodatkowa RS2000 w wersji 1 błyskowej z 5m kablem zasilającym i klemami do akumulatora z 15m przewodem sterująco - napięciowym Akcesoria: Skrzynka na 1 akumulator 12V-/75Ah Ah Skrzynka na 1 akumulator 12V-/135Ah lub 12V-/180Ah B Akumulator 12V-/75Ah (5 h) / 90Ah (20 h) B Akumulator 12V-/135Ah (5 h) / 180Ah (20 h) B Akumulator 12V-/180Ah (5 h) / 230Ah (20 h) * Żarówka błyskowa 1 FALE ŚWIETLNE 81

81 Fala świetlna halogenowa odporne na uderzenia lampy halogenowe zasilanie: 12 V lub 230 V w przypadku nagłego braku napięcia z sieci system automatycznie przełącza się na zasilanie z akumulatora podkład światła ciągłego zabezpieczenie przed całkowitym rozładowaniem akumulatora kierunek ruchu światła może być łatwo zmieniony za pomocą obrotowego przełącznika od 1 do 10 kierunkowych lamp halogenowych RS 2000 Rodzaje światła: światło ciągłe światło migowe światło biegnące światło nakładające się Tryby pracy: ciągły/praca tylko w nocy redukcja natężenia światła w nocy zasilanie z sieci z/bez akumulatora połączenie szeregowe: 1 x 10 lamp połączenie równoległe: 2 x 5 lamp Dostarczane bez tablic kierujących i podstaw (patrz str. 33) Fala świetlna halogenowa - (Art. nr = 1 szt.) 21271K 1 x sterownik z zasilaczem i12 V / 230 V w skrzynce z tworzywa x lampa halogenowa ø 200 mm 12 V- / 10 W x 10 m kabel łączący x 20 m kabel łączący x 30 m kabel łączący x 40 m kabel łączący x 50 m kabel łączący Fala świetlna LED- (Art. nr = 1 szt.) 21271KAUSTLED 1 x sterownik z zasilaczem 12 V / 230 V w skrzynce z tworzywa LED 10 x lampa LED ø 200 mm 21265LED 12 V- / 10 W x 10 m kabel łączący x 20 m kabel łączący x 30 m kabel łączący x 40 m kabel łączący x 50 m kabel łączący Akcesoria / Części zamienne: Skrzynka z tworzywa dla jednego akumulatora 12V/90 Ah Skrzynka z tworzywa dla jednego akumulatora 12V/180 Ah lub jednego akumulatora 12V/230Ah B Akumulator 12V/90 Ah B Akumulator 12V/180 Ah B Akumulator 12V/230 Ah * Filament bulb halogen 12 V / 10 W 1 1 FALE ŚWIETLNE Sterownik (21271K) Napięcie: 12 V- / 230 V~ Wymiary (dł. x wys. x szer.): 200 x 450 x 170 mm 10,5 kg Lampy kierunkowe (20724/10 szt.) Napięcie: 12 V- Napięcie: 12 V- Moc: 10 W Wymiary (dł. x wys. x szer.): 140 x 230 x 240 mm 0,5 kg Fala świetlna halogenowa (21265) Pobór prądu: światło ciągłe 4,0 A światło migowe 4,0 A światło biegnące 4,0 A światło nakładające się: 4.0 Ah Certified by the BASt acc. to TL Leitbaken BASt-geprüft nach TL Leitbaken 82

82 Lampy ostrzegawcze dalekiego zasięgu/ systemy zabezpieczające pojazdy Lampy ostrzegawcze dalekiego zasięgu W miejscach o dużym natężeniu ruchu drogowego (autostrady, drogi szybkiego ruchu) jak również na terenach zurbanizowanych niezbędne jest wyraźne oznaczenie miejsc niebezpiecznych. Szczególnie jest to ważne na autostradach, przejściach dla pieszych, niezabezpieczonych przejazdach kolejowych, przejazdach z ograniczeniem wysokości, obszarach budów itp. Lampy ostrzegawcze dalekiego zasięgu powinny być umieszczone w odpowiedniej odległości przed miejscami niebezpiecznymi.halogenowe lampy ostrzegawcze są szczególnie użyteczne do oznakowania skrzyżowań. Dzięki odpowiedniemu natężeniu światła i zastosowaniu soczewek w kolorze pomarańczowym lampy MS340 zarówno halogenowe jak i ksenonowe zapewniają dobrą widoczność w ciągu dnia przy słonecznej pogodzie (według europejskiej normy EN 12352) Ogromną zaletą lamp MS 340 jest praktyczny system zamykania i mocowania oraz wysoka trwałość.lampy ostrzegawcze dalekiego zasięgu stosowane są na pojazdach pracujących lub czasowo zamykających pas ruchu drogowego. Systemy zabezpieczające pojazdy Oznakowanie oraz widoczność pojazdów można znacząco poprawić stosując lampy ostrzegawcze typu MS 340 i strzały świetlne z 8, 13 lub 15 lampami. Montaż lamp ostrzegawczych oraz strzał świetlnych na pojazdach pracujących w pasie ruchu w znaczący sposób wpływa na podniesienie bezpieczeństwa pracowników drogowych jak również użytkowników dróg. Zastosowanie produktów horizont Klemmfix np. strzał wietlnych na pojazdach pracujących na drogach publicznych zapewnia prawidłowe zabez- pieczenie zgodne z obowiązującymi przepisami. Strzały świetlne informują użytkowników dróg z odpowiednim wyprzedzeniem o prowadzonych pracach lub innych niebezpieczeństwach (wypadek, kolizja drogowa) występujących na danym odcinku dróg. Produkty horizont klemmfix przeznaczone do zabezpieczania pojazdów zostały skonstruowane odpowiednio do trudnych warunków, w jakich są stosowane. Odznaczają się wysoką trwałością, wytrzymałością oraz stabilnością. W strzałach świetlnych zastosowane są odpowiednie rozwiązania techniczne (lampy LED) oraz technologiczne (lekkie konstrukcje aluminiowe). LAMPY OSTRZEGAWCZE DALEKIEGO ZASIĘGU/ SYSTEMY ZABEZPIECZAJĄCE POJAZDY 83

83 MS340 - lampa wczesnego ostrzegania lampa o średnicy 340 mm wersja halogenowa lub błyskowa światło widoczne z odległości kilku km zamek mocujący umożliwiający montaż do profi lu o szerokości 82 mm automatyka zmierzchowa zasilanie 230V lub 12V/24V obudowa odporna na działanie wody kropelkowej LAMPY OSTRZEGAWCZE DALEKIEGO ZASIĘGU/ SYSTEMY ZABEZPIECZAJĄCE POJAZDY Wymiary (głębokość/ø): 215 mm / 340 mm 3,0 kg Zasilanie: 12 V / 24 V lub 230 V Lampa błyskowa: Częstotliwość błysków: ok. 60/min. Energia błysku: 7,5 J Zużycie energii (12 V) w A: dzień noc dla pojedynczej lampy 1,25 0,75 Lampa halogenowa: Częstotliwość błysków: ok. 40/min. Moc: 55 W Zużycie energii (12 V) w A: dzień noc dla pojedynczej lampy 3,05 0, lampa błyskowa 230 V, 5m przewodu zasilającego L9L / L9M, WL lampa błyskowa 12 V/24 V z 5m przewodu zasilającego L9L / L9M, WL lampa halogenowa 230 V, 5m przewodu zasilającego L9L / L9H, WL 7 lampa halogenowa 12 V/24 V z 5m przewodu zasilającego zabezpieczenie przed całkowitym wyładowaniem akumulatora tora L9L / L9H, WL

84 MS 340 zestawy lamp lampa o średnicy 340 mm połączone między sobą 3.5 m kablem wersja halogenowa lub błyskowa światło widoczne z odległości kilku km zamek mocujący umożliwiający montaż do profi lu o szerokości 82 mm tryb pracy synchroniczny lub asynchroniczny automatyka zmierzchowa zasilanie 12V/24V obudowa odporna na działanie wody kropelkowej zabezpieczenie przed całkowitym wyładowaniem akumulatora 5m przewodu podłączeniowego do akumulatora Wszystkie parametry techniczne z wyjątkiem poboru prądu odnoszą się do lampy pojedynczej: Wymiary (głebokość/ø): 215 mm / 340 mm 3,0 kg Zasilanie: 12 V / 24 V Lampa błyskowa: Częstotliwość błysków: ca. 60/min. Energia błysków: 7,5 J Zużycie energii(12 V) w A: dzień noc dla zestawu podwójnego 2,20 1,50 dla zestawu potrójnego 2,80 2,20 Lampa halogenowa: Częstotliwość błysków: ok. 40/min. Moc: 55 W Zużycie energii(12 V) w A: dzień noc Dla zestawu podwójnego 6,10 1,50 Dla zestawu potrójnego 9,20 2,30 zestaw dwóch lamp ostrzegawczych, błyskowych L9L / L9H, WL W skład zestawu: x lampa sterująca x lampa dodatkowa zestaw trzech lamp ostrzegawczych, błyskowych L9L / L9H, WL W skład zestawu: x lampa sterująca x lampa dodatkowa zestaw dwóch lamp ostrzegawczych, halogenowych (zabezpieczenie przed całkowitym wyładowaniem akumulatora) L9L / L9M, WL 5 W skład zestawu: x lampa sterująca x lampa dodatkowa zestaw trzech lamp ostrzegawczych, halogenowych (zabezpieczenie przed całkowitym wyładowaniem) L9L / L9M, WL 5 W skład zestawu: x lampa sterująca x lampa dodatkowa EMC compliant (electromagnetic compatibility) E1 10R (Halogen bulb E1 10R (Flash lamp) LAMPY OSTRZEGAWCZE DALEKIEGO ZASIĘGU/ SYSTEMY ZABEZPIECZAJĄCE POJAZDY 85

85 LAMPY OSTRZEGAWCZE DALEKIEGO ZASIĘGU/ SYSTEMY ZABEZPIECZAJĄCE POJAZDY Wymiary (Ø x wys.): 210 x 75 mm ok. 570 g Zasilanie: 12 V, 24 V Pobór prądu: 0.9 A (ca.13 Volt) Ilość diod LED: 4 RS 2000 LED Lampa wczesnego ostrzegania RS 2000 LED z horizont klemmfi x wykorzystuje owoczesną i wydajną technologię LED, oferującą 4 podstawowe zalety w stosunku do tradycyjnej technologii lamp halogenowych: RS 2000 LED Slim mniejszy pobór prądu dłuższy czas pracy akumulatora niższe koszty eksploatacji ok. 100-krotnie większa trwałość Nasi inżynierowie wyposażyli lampę RS 2000 LED w bardzo wydajne diody LED 4W najnowszej generacji. Łącznie z nową konstrukcją płaskiej, poczwórnej soczewki lampa ta przedstawia 4 istotne zalety w porównaniu z produktami konkurencji: mniejszy o 50% pobór prądu w stosunku do lamp halogenowych dłuższa żywotność i mniejsza zawodność dzięki niskiej temperaturze pracy diod LED stały odcień koloru ( bez zmian koloru z żółtego na pomarańczowo-czerwony) dzięki niskiej temperaturze pracy diod LED podwyższona niezawodność dzięki specjalnemu układowi połączeń czterech diod LED, w przypadku awarii jednej z nich przynajmniej jeszcze dwie diody LED dalej świecą (tylko w wersji 24V).. Diody LED dłuższy czas pracy akumulatora w porównaniu z lampą halogenową: podwójna lampa ostrzegawcza zasilana z akumulatora mała strzała świetlna zasilana z akumulatora przewoźna tablica zamykająca zasilana z akumulatora +100% RS 2000 LED - lampa wczesnego ostrzegania LED RS 2000 LED, lampa pojedyncza, z zamkiem secura 52, 12V (Wersja 24V na zapytanie) RS 2000 LED - zestaw dwóch lamp wczesnego ostrzegania LED zestaw dwóch lamp wczesnego ostrzegania, połączone 3,5 m kablem, kabel zasilający 5 m, zamek secura 52, 12V Zestaw składa się z: LED 1 x lampa sterująca LED 1 x lampa dodatkowa RS 2000 LED - zestaw trzech lamp wczesnego ostrzegania /3LED zestaw dwóch lamp wczesnego ostrzegania, połączone 3,5 m kablem, kabel zasilający 5 m, zamek secura 52, 12V Zestaw składa się z: LED 1 x lampa sterująca LED 2 x lampa dodatkowa RS 2000 LED - zestaw czterech lamp wczesnego ostrzegania /3LED zestaw dwóch lamp wczesnego ostrzegania, połączone 3,5 m kablem, kabel zasilający 5 m, zamek secura 52, 12V Zestaw składa się z: LED 1 x lampa sterująca LED 2 x lampa dodatkowa 1 86

86 RS 2000 halogen Wymiary (dł. x wys. x szer.): 140 x 230 x 240 mm 0,9 kg Moc: 20 W Pobór prądu: 1,8 A Wszystkie parametry techniczne odnoszą się do lampy pojedynczej: Wymiary (dł. x wys. x szer.): 140 x 230 x 240 mm 0,9 kg Moc 20 Pobór prądu: 1,8 A Wymiary (dł. x wys. x szer.): 140 x 230 x 240 mm 0,9 kg Energia błysku: 1J Pobór prądu: 0,15 A Wszystkie parametry techniczne odnoszą się do lampy pojedynczej: Wymiary (dł. x wys. x szer.): 140 x 230 x 240 mm 0,9 kg Energia błysku: 1J Pobór prądu: 0,15 A RS 2000 błyskowa lampa halogenowa, 12V- / 24V, z zamkiem secura 52, zabezpieczenie przed całkowitym rozładowaniem akumulatora RS 2000 halogenowy - zestaw podwójny 12 V- / 24 V- połączone 3,5 m kablem, przewód zasilający 5mSynchronized mode or non-synchronized mode zamek secura 52 praca w trybie synchronicznym- / asynchronicznym zestaw składający się z: L8M L8H, WL x lampa sterująca x lampa dodatkowa lampa błyskowa, 230V~, z mocowaniem uniwersalnym 52mm, przewód zasilający 5m z wtyczką lampa błyskowa, 12V-, z zamkiem secura 52mm, przewód zasilający 5m z klemami 1 RS 2000 błyskowy zestaw podwójny 12V- / 24V połączone 3,5 m kablem, przewód zasilający 5m zabezpieczenie przed całkowitym rozładowaniem akumulatora zamek secura 52 Zestaw składa się z: x lampa sterująca x błyskowa lampa dodatkowa 1 1 LAMPY OSTRZEGAWCZE DALEKIEGO ZASIĘGU/ SYSTEMY ZABEZPIECZAJĄCE POJAZDY 87

87 LED Halogen: Wymiary (dł. x szer. x wys.): 1,40 x 0,15 x 0,25 m 8 kg Lampy: 5 x 12V, 20 Watt, Pobór prądu: 1,8-8,5 A Zestaw lamp Multilux możliwość montażu na różnego rodzaju pojazdach, funkcja ostrzegawcza oraz kierowania ruchem 5 lamp wczesnego ostrzegania redukcja intensywności światła poprzez automatykę zmierzchową, zapobiegająca oślepianiu uczestników ruchu drogowego możliwość wyboru jednego z sześciu różnych programów bezpośrednio z kabiny pojazdu pilot sterujący z 6m kablem napięcie: halogen 12/24V, LED 12 V Programm 1 Programm 2 Programm 3 Programm 4 Programm 5 Programm 6 LED: Wymiary (dł. x szer. x wys.): 1,40 x 0,15 x 0,25 m ~8 kg Lampy: 5 x 12V, 20 Watt Pobór prądu: 0,7-1,75 A Multilux, wersja 5 x halogen LED Multilux, wersja 5 x LED 1 Strzała świetlna HLP 8 POKŁADOWE SYSTEMY BEZPIECZEŃSTWA LED Halogen: Pobór prądu: 7,0 A Wymiary (dł. x szer. x wys.): 850 x 850 x 250 mm 8,5 kg LED: Pobór prądu: 2,9 A (bei 12V) Wymiary (dł. x szer. x wys.): 850 x 850 x 250 mm 9 kg możliwość montażu na różnego rodzaju pojazdach lub barierach ochronnych funkcja ostrzegawcza i do kierowania ruchem 8 lamp wczesnego ostrzegania redukcja intensywności światła poprzez automatykę zmierzchową, zapobiegająca oślepianiu uczestników ruchu drogowego ręczna zmiana kierunku strzały napięcie: halogen 12/24V, LED 12 V 3,5 m przewodu zasilającego z klemami do akumulatora zabezpieczenie przed całkowitym rozładowaniem akumulatora HLP 8, halogen LED HLP 8, LED 1 88

88 Przewoźna strzała świetlna HLP8 wózek na akumulator i maszt ocynkowane ogniowo rama strzały ze stali nierdzewnej możliwość demontażu części dolnej i górnej 8 lamp wczesnego ostrzegania redukcja intensywności światła poprzez automatykę zmierzchową, zapobiegająca oślepianiu uczestników ruchu drogowego ręczna zmiana kierunku strzały zabezpieczenie przed całkowitym rozładowaniem akumulatora LED Halogen: ~45 kg Wymiary (dł. x szer. x wys.): x 550 x mm LED: ~45 kg Wymiary (dł. x szer. x wys.): x 550 x mm 25156LP8 przewoźna halogenowa strzała świetlna HLP8, zasilanie 12/24 V (zestaw) LP8LED przewoźna strzała świetlna HLP8 LED, zasilanie 12V (zestaw) 1 Halogen: Wymiary (dł. x szer. x wys.): 1410 x 1300 x 260 mm ~25 kg Pobór prądu: 9,5 A LED: Wymiary (dł. x szer. x wys.): 1410 x 1300 x 260 mm ~25 kg Pobór prądu: 6 A Urządzenie ostrzegawcze HLK 9 9 lamp wczesnego ostrzegania RS 2000 w wersji halogen lub LED 2 lampy błyskowe wczesnego ostrzegania MS 340 konstrukcja wykonana ze stali nierdzewnej 6 m przewodu zasilającego z klemami do akumulatora LED pilot sterujący z 10m kablem tryb pracy: krzyż lub /i 2 lampy MS HLK 9, 9 lamp halogenowych RS 2000 i 2 lampy błyskowe MS LED HLK 9, 9 lamp RS 2000 w wersji LED i 2 lampy błyskowe MS POKŁADOWE SYSTEMY BEZPIECZEŃSTWA 89

89 Strzała świetlna HLPK lamp wczesnego ostrzegania RS 2000 w wersji halogen lub LED opcjonalnie 2 lampy błyskowe wczesnego ostrzegania MS 340 i/lub lampy uprzywilejowane redukcja intensywności światła poprzez automatykę zmierzchową, zapobiegająca oślepianiu uczestników ruchu drogowego możliwość wyboru trybu pracy: strzała w lewo/prawo/krzyż za pomocą przewodowego pilota, bezpośrednio z kabiny pojazdu napięcie: halogen 12/24V, LED 12 V 6 m przewodu zasilającego z klemami do akumulatora opcjonalnie możliwość automatycznego podnoszenia/opuszczania strzały Pobór prądu ( 12 V ): 9,5 A (Halogen) 5,8 A (LED, bei 12V) Wymiary (dł. x szer. x wys.): z MS 340: x x 175 mm bez MS 340: x x 260 mm HLPK 15 bez lamp wczesnego ostrzegania MS 340 z 6m kablem zasilającym z klemami do akumulatora i pilotem z 10m przewodem (21106), waga: 25 kg wersja LED, z 6m kablem zasilającym z klemami do akumulatora i pilotem z 10m przewodem ( 21106), waga 25 kg LED model wyposażony w silnik elektryczny do automatycznego podnoszenia i opuszczania strzały, waga: 50 kg wersja LED, model wyposażony w silnik elektryczny LED do automatycznego podnoszenia i opuszczania strzały, aga: 50 kg HLPK 15 z lampami wczesnego ostrzegania MS z 6m kablem zasilającym z klemami do akumulatora i pilotem z 10m przewodem ( 21106), waga: 36 kg LED wersja LED, z 6m kablem zasilającym z klemami do akumulatora i pilotem z 10m przewodem ( 21106), waga: 36 kg 21047VER LEDVER Iz 6m kablem zasilającym z klemami do akumulatora i pilotem z 10m przewodem, wyposażona w silnik elektryczny do automatycznego podnoszenia i opuszczania strzały oraz automatyczny rygiel, waga: 75 kg wersja LED, z 6m kablem zasilającym z klemami do akumulatora i pilotem z 10m przewodem, wyposażona w silnik elektryczny do automatycznego podnoszenia i opuszczania strzały oraz automatyczny rygiel, waga: 75 kg POKŁADOWE SYSTEMY BEZPIECZEŃSTWA LED 90

90 Strzała świetlna HLPK halogenowych lamp ostrzegawczych (20W) napięcie 12/24V możliwość wyboru trybu pracy: strzała w lewo/prawo/krzyż opcjonalnie możliwość sterowania za pomocą przewodowego pilota (10m przewodu), bezpośrednio z kabiny pojazdu dostępna również w czarnej obudowie Abbildung enthält Zubehör Pobór prądu: 7,5 A Wymiary (dł. x szer. x wys.): 960 x 940 x 120 mm 21023: 14,5 kg 21023E: 14,5 kg 21045: 39,5 kg 21023S z 3.5m kablem zasilającym z klemami do akumulatora, zmiana trybu pracy za pomocą przełącznika obrotowego bezpośrednio na obudowie strzały z 3.5m kablem zasilającym z klemami do akumulatora, zmiana trybu pracy za pomocą przewodowego pilota art. nr (brak w zestawie) 21023E z 3.5m kablem zasilającym z klemami do akumulatora, zmiana trybu pracy za pomocą przewodowego pilota art. nr (brak w zestawie) Możliwość podłączenia 2 lamp 1 błyskowych wczesnego ostrzegania MS z 3.5m kablem zasilającym z klemami do akumulatora, zmiana trybu pracy za pomocą przewodowego pilota art. nr (brak w zestawie). Zestaw wyposażony w silnik 1 elektryczny do automatycznego podnoszenia i opuszczania strzały Pilot z 10m przewodem ( do 21023, 21023E, ) Pokładowe systemy bezpieczeństwa 91

91 Lampa uprzywilejowana MRT A Lampa okrężna Sztywne mocowanie na rurze nasadowej (DIN A) Lustrzany odbłyśnik o wysokim połysku Wbudowany fi ltr zapobiegający zakłóceniom fal radiowych Liczba obrotów odbłyśnika: 160+/-30/ min Odporna na działanie wody kropelkowej: IP44 Zgodna z europejską normą: EUR A1 E Klosz niebieski: art. nr Klosz żółty: art. nr M 25446M Pobór prądu: 4,7 A 2,95 A Moc: 56 W 71 W Wymiary (Ø / wys. ): 110 x 204 mm 0,7 kg 25441M MRT A 12 V- / 55 W M MRT A 24 V- / 70 W Rura nasadowa (DIN A) 1 Lampa uprzywilejowana MRT 2M Lampa okrężna Elastyczne mocowanie na rurze nasadowej (DIN A) Lustrzany odbłyśnik o wysokim połysku Wbudowany fi ltr zapobiegający zakłóceniom fal radiowych Liczba obrotów odbłyśnika: 160+/-30/ min Odporna na działanie wody kropelkowej: IP54 Zgodna z europejską normą: EUR A1 E Klosz niebieski: art. nr Klosz żółty: art. nr M 25444M Pobór prądu: 4,7 A 2,95 A Moc: 56 W 71 W Wymiary (Ø / wys. ): 115 x 250 mm 0,7 kg 25442M MRT FLX 12 V- / 55 W M MRT FLX 24 V- / 70 W rura nasadowa (DIN A) 1 Pokładowe systemy bezpieczeństwa M 25448M Pobór prądu: 4,7 A 2,95 A Moc: 56 W 71 W Wymiary (Ø / wys. ): 145 x 195 mm : 0,5 kg 25443M 25445M Pobór prądu: 4,7 A 2,95 A Moc: 56 W 71 W Wymiary (Ø / wys. ): 135 x 177 mm 1,0 kg Lampa uprzywilejowana MRT B Lampa okrężna Stałe mocowanie za pomocą 3 śrub Lustrzany odbłyśnik o wysokim połysku Wbudowany fi ltr zapobiegający zakłóceniom fal radiowych Liczba obrotów odbłyśnika: 160+/-30/ min Lampa uprzywilejowana MRT 2M Przystawka magnetyczna z dwoma magnesami, kablem spiralnym i wtyczką do zapalniczki samochodowej 12V Lampa okrężna Lustrzany odbłyśnik o wysokim połysku Wbudowany fi ltr zapobiegający zakłóceniom fal radiowych Liczba obrotów odbłyśnika: 160+/-30/ min Odporna na działanie wody kropelkowej: IP44 Zgodna z europejską normą: EUR A1 E Klosz niebieski: art. nr Klosz żółty: art. nr M MRT ISO B 12 V- / 55 W M MRT ISO B 24 V- / 70 W 1 Odporna na działanie wody kropelkowej: IP44 Zgodna z europejską normą: EUR A1 E Klosz niebieski: art. nr Klosz żółty: art. nr Lampy z przystawką magnetyczną powinny być stosowane na pojazdach nie będących w ruchu 25443M MRT 2M 12 V- / 55 W M MRT 2M 24 V- / 70 W 1

92 Form B1 Form A Lampa uprzywilejowana Magnus Elektroniczna lampa błyskowa bez elementów mechanicznych Zabezpieczenie przed zamianą biegunowości Zgodna z normą DIN Wersja mocowania A i B1 Wbudowany fi ltr zapobiegający zakłóceniom fal radiowych, zgodnie z normą DIN VDE 0875 Wtyczka do zapalniczki samochodowej ( w wersji ze spiralnym kablem Magnus z podwójnym błyskiem Klosz niebieski: art. nr Klosz żółty: art. nr Napięcie: podwójny błysk: 12 / 24 V- pojedyńczy błysk: 230 V~ Moc: błysk podwójny: 9/3 Ws pojedyńczy błysk: 11 Ws Częstotliwość błysków: 120 / min. Pobór prądu: podwójny błysk: 2,5 / 1,3A pojedyńczy błysk: 40 VA Wymiary (Ø / wys. ): 160 / 260 mm (A) 160 / 205 mm (B1) 1,3 kg (A), 1,1 kg (B1) Wersja mocowania B1: podwójny błysk, 12/24V-, żółta podwójny błysk, 12/24V-, żółta, kabel spiralny podwójny błysk, 12/24V-, niebieska podwójny błysk, 12/24V-, niebieska, z kabel spiralnym pojedyńczy błysk, 230V~, żółta, z kablem sieciowym 1 Wersja mocowania A: podwójny błysk, 12/24V, żółta podwójny błysk, 12/24V-, niebieska 1 Oznakowanie ostrzegawcze pojazdów Do znakowania pojazdów, ciężkich maszyn, kontenerów itp. Biało/czerwone ukośne pasy wykonanae z folii odblaskowej II generacji Zgodne z normą DIN i DIN 6171 R rolka z ukośnymi pasami lewostronnymi, 1 rolka z ukośnymi pasami prawostronnymi, dł. 9m, szer. 141mm 1 Set rolka z ukośnymi pasami lewostronnymi, 1 rolka z ukośnymi pasami prawostronnymi, dł. 9m, szer. 282mm 1 Set Pokładowe systemy bezpieczeństwa 93

93 Strony 84 i 85 Art. nr Opis Lampy wczesnego ostrzegania Ø340 mm MS 340 halogen MS 340 błysk uchwyt szer. max 82mm osłona przeciwsłoneczna skrzynka na akumulator dł. x szer. x wys.: 503x340x257mm skrzynka na akumulator dł. x szer. x wys.: 800x450x292mm * żarówka ksenonowa Filament bulb 12 V / 20 W 1 Strony 86 i 87 Art. nr Opis Opakowanie Opakowanie Lampy wczesnego ostrzegania Ø200 mm RS 2000 LED RS 2000 halogen RS 2000 błysk skrzynka na akumulator dł. x szer. x wys. : 503x340x257mm skrzynka na akumulator dł. x szer. x wys. : 800x450x292mm * żarówka halogenowa * żarówka ksenonowa LED board 1 Strony 88, 89 i 90,91 Art. nr Opis Opakowanie Strzały świetlne HLP 8 HLPK 13 HLPK B akumulator 12 V / 180 Ah ( 20h ) B akumulator 12 V / 230 Ah ( 20h ) mocowanie do rur o max. średnicy 60 mm, ocynkowane ogniowo rura stalowa, wysuwana max. do mm, stal nierdzewna pilot sterujący z przewodem 10 m element mocujący do samochodów ciężarowych wspornik 42 mm, dł. 1,350 mm 1 Pokładowe systemy bezpieczeństwa Strony 92 i 93 Art. nr Opis metalowy wózek na akumulator, ocynkowany ogniowo Opakowanie Strzały świetlne Magnus A Magnus B1 MRT A MRT FLX rura nasadowa 12/24V, typ A przystawka magnetyczna kabel spiralny 2,5m / wtyczka 2-biegunowa * klosz niebieski * klosz żółty * klosz czerwony * żarówka ksenonowa klosz żółty klosz niebieski * żarówka halogenowa H1 12 V- / 55 W żarówka halogenowa H1 24 V- / 70 W 1 94

94 Znaki diodowe o zmiennej treści montowane na pojazdach Aktywne znaki o zmiennej treści, przeznaczone do montażu na pojazdach są skutecznym i ekonomicznym sposobem przekazywania uczestnikom ruchu drogowego bieżących informacji o sytuacji na drodze. PolVis i PolVis Full-Matrix są idealnymi rozwiązaniami dla: Zwiększenia bezpieczeństwa na drodze Spowolnienia ruchu Organizacji ruchu w razie wypadku Robót drogowych i prac inżynieryjnych Produkty PolVis charakteryzują się Elastycznością w zastosowaniu niska waga ułatwiająca transport, możliwość stosowania na różnych rodzajach pojazdów, poręczny pilot. Trwałością Wszystkie obudowy wykonane z aluminium, konstrukcja ze stali nierdzewnej Wysoka wydajność świetlna diod LED, automatyczna kontrola natężenia światła tablicy, zapewniają czytelność komunikatów przy różnych warunkach pogodowych, zarówno w dzień jak i w nocy. Niezawodnością Tablica z diodami LED, każda w osobnej soczewce, wymienne moduły, niski pobór prądu. POLVIS / POLVIS FULL-MATRIX 95

95 PolVis /Vis Zaprojektowane przy współpracy z policją.dzięki bieżącemu dostosowywaniu treści znaków kierowcy otrzymują ełnąinformację o zbliżających się miejscach zagrożenia na drodze. Urządzenie może być zaprogramowane do wyświetlania max. 12 znaków drogowych i komunikatów. Dodatkowo mogą być włączone dwa niebieskie i/lub żółte znaki świetlne LED. Wszystkie znaki wyświetlane są za pomocą bardzo intensywnych diod LED, świecących jasno i wyraźnie.budowa kompaktowa zabezpiecza przed wpływami fali uderzeniowej silnego strumienia powietrza.działania innych urządzeń montowanych na dachu pojazdu nie zostają zakłócone w zakresie ich funkcji i widoczności.znaki i komunikaty mogą być w łatwy sposób wybierane za pomocą ręcznego pilota. Wymiary (dł. x szer. x wys.): Kompletne urządzenie 950 x 850 x 150 mm Tablica LED 800 x 800 x 90 mm 39 kg Temperatura pracy: -20 C bis +70 C Klasa szczelności: IP 54 Kąt widzenia diod LED: Natężenie światła: do cd Znak o zmiennej treści LED montowany na pojazdach Każda dioda LED w osobnej soczewce dla zapewnienia maksymalnej widoczności Powierzchnia antyrefl eksyjna Zasilanie: 12V Uruchamianie i obsługa podczas jazdy Elektryczne podnoszenie/opuszczanie Płaska rama ze stali nierdzewnej, malowana proszkowo, kolor czarny Możliwość montażu na standardowych bagażnikach dachowych Przenośny pilot z wyświetlaczem LCD: 12 klawiszy umożliwiających użytkownikowi wybór jednego z wielu dostępnych znaków lub informacji: Uwaga Zator drogowy Zakaz wyprzedzania, samochody osobowe Zakaz wyprzedzania, samochody ciężarowe Roboty drogowe Strzała, jedź z lewej Krzyż (zamknięcie pasa) Światła błyskowe niebieskie Światła błyskowe żółte Zmienne teksty max. do 9 znaków w jednej liniisquare pipes POLVIS / POLVIS FULL-MATRIX Art. nr. Opis Opakowanie 25140TXT/BAST PolVis (światła niebieskie) TXT/BAST Vis (światła zółte) 1 96

96 Tekst zmienny Tekst zmienny Tekst zmienny Mogą być montowane na różnych typach pojazdów. Niezależnie czy sedan, samochód osobowy, transporter, SUV, samochód ciężarowy czy nawet przyczepa PolVis zawsze pasuje! POLVIS / POLVIS FULL-MATRIX 97

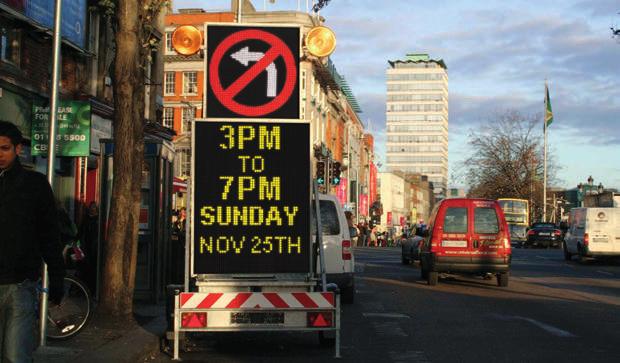

97 POLVIS / POLVIS FULL-MATRIX PolVis / Vis - FULL-MATRIX PolVis Full Matrix jest lekkim znakiem o zmiennej treści z możliwością łatwego programowania, przeznaczonym w szczególności dla policji, straży pożarnej, służb ratowniczych, pojazdów odpowiedzialnych za utrzymanie autostrad, itp. Umożliwia on błyskawiczne przekazywanie informacji użytkownikom ruchu drogowego. Optymalne wyświetlanie dzięki zastosowaniu najnowocześniejszej technologii diod LED. Sterowanie odbywa się za pomocą pilota z dużym ekranem dotykowym. Wymiary (dł. x szer. x wys.): Kompletne urządzenie 900 x 1000 x 150 mm 43 kg Temperatura pracy: -20 C bis +70 C Klasa szczelności: IP 54 Kąt widzenia LED: Natężenie światła: do cd Znak o zmiennej treści montowany na pojazdach Pełna matryca LED, diody w dwóch kolorach Każda dioda LED w osobnej soczewce dla zapewnienia maksymalnej widoczności Powierzchnia antyrefl eksyjna Wyświetlanie piktogramów i tekstów Uruchomienie i obsługa podczas jazdy Wyświetlanie za pomocą białych i czerwonych diod LED najczęściej stosowanych znaków drogowych o wielkości do Ø 750 mm, Δ 780 mm, 750 mm Światło migowe, światło ciągłe, ruchome obrazy Strzałki kierujące dla max. 4 pasów ruchu Pojemność pamięci dla max znaków i tekstów Zasilanie: 12V Elektryczne podnoszenie/ opuszczanie Płaska rama ze stali nierdzewnej, malowana proszkowo, kolor czarny Możliwość montażu na standardowych bagażnikach dachowych Pilot z ekranem dotykowym Możliwość wyświetlania różnorodnych znaków drogowych oraz komunikatów w dowolnym języku (na zamówienie) do 1500 znaków drogowych, tekstów i animacji WPROWADZANYCH PRZEZ UŻYTKOWNIKA? Art. nr. Opis Opakowanie 25140VM PolVis - Vollmatrix 1 98

98 Przewoźne tablice zamykające i ostrzegawcze Liczba miejsc krótkotrwałych robót drogowych stale wzrasta co wiąże się z ogromnym wzrostem potencjalnych zagrożeń nie tylko dla kierowców ale i dla pracowników drogowych. Produkowane przez horizont klemmfix przewoźne tablice zamykające i ostrzegawcze umożliwiają ograniczenie tych zagrożeń do minimum. Konstruując nasze ostrzegawcze tablice drogowe LED kierowaliśmy się zasadą: obraz jest wart więcej aniżeli tysiąc słów! Dzięki wyraźnej prezentacji znaków drogowych, przedstawionych za pomocą diod LED o wysokiej intensywności świecenia, kierowcy z odpowiednim wyprzedzeniem informowani są o zbliżających się miejscach robót drogowych lub miejscach zagrożeń. W czasie złych warunków pogodowych dobra widoczność znaków drogowych może uratować życie. Dzięki temu, że na tablicach horizont klemmfix każda dioda LED umieszczona jest w osobnej soczewce, wyeliminowano stosowanie płyty pleksi montowanej na przedniej stronie panelu z diodami LED a tym samym usunięto ryzyko zjawiska odbicia światła. Dodatkowo zastosowano znakomite rozwiązanie składania tablicy na czas transportu zabezpieczające diody LED przed wpływem niekorzystnych warunków pogodowych. Horizont klemmfix stale udoskonala swoje uznane na całym świecie produkty. Ponadto, jako jedni z technologicznych liderów w branży, niezmiennie wdrażamy kolejne rozwiązania, odpowiadające na wciąż nowe potrzeby ruchu drogowego. Naszym najnowszym osiągnięciem w tym obszarze jest : Euro-ORMS, jedyny mobilny system zarządzania ruchem umieszczany ponad jezdnią. Przyczepy do przewoźnych tablic ostrzegawczych horizont klemmfix znane są ze swej wyjątkowo mocnej konstrukcji i doskonałej jakości. Solidne obudowy i rampy, masywne skrzynki na akumulatory, technika wykonania oraz najwyższej jakości diody LED to jedynie przykładowe z zalet. Zgodnie ze strategią wielofunkcyjności produktów horizont klemmfix, przyczepy z przewoźnymi tablicami ostrzegawczymi oraz zamykającymi mogą być wykorzystywane dla szeregu innych funkcji transportowych: od przewożenia przemysłowych kosiarek do PRZEWOŹNE TABLICE ZAMYKAJĄCE I OSTRZEGAWCZE 99

99 VWT-LED Obraz jest wart więcej aniżeli tysiąc słów! PRZEWOŹNE TABLICE ZAMYKAJĄCE I OSTRZEGAWCZE Całkowita długość: mm Całkowita szerokość:1.820 mm Tablica ostrzegawcza podniesiona: mm opuszczona: mm DMC: 750 kg Masa własna, ok.: 450 kg Temperatura pracy: -20 C bis +70 C Klasa szczelności: IP 54 Kąt widzenia LED: Natężenie światła: do cd Zgodność z normą europejską EN Możliwość wyświetlania typowych znaków drogowych Możliwość wyświetlania w tym samym czasie obrazów i tekstów Możliwe tryby pracy: migowy, ciągły, ruchome obrazy lub teksty Możliwość wyświetlania znaków w kolorze białym i czerwonym w górnej części tablicy Możliwość wyświetlania żółtych tekstów, strzałek kierujących, ruchomych znaków lub ich kombinacji w dolnej części tablicy Każda dioda LED posiada osobą soczewkę dla zapewnienia maksymalnej widoczności wyświetlanych komunikatów (bez płyty frontowej powodującej zjawisko odbicia światła) Możliwość indywidualnego programowania Możliwość wyboru do 1500 piktogramów/ znaków 9 poziomów intensywności światła oraz automatyczne dostosowywanie jego natężenia za pomocą fotokomórki Dodatkowa funkcja ostrzegawcza dla uczestników ruchu drogowego dzięki dwóm halogenowym lampom wczesnego ostrzegania MS 340 Sterowanie za pomocą bezprzewodowego pilota z dotykowym wyświetlaczem Programowanie międzynarodowych symboli ruchu drogowego, strzałek kierujących itp., jak również komunikatów takich jak WYPADEK, UWAGA, ZATOR DROGOWY, itd. Na zamówienie mogą być wstępnie zaprogramowane symbole zgodne z VWT-LED Obraz jest wart więcej aniżeli tysiąc słów! obowiązującymi w danym kraju przepisami. Alternatywnie programowanie może yć wyonane indywidualnie przez użytkownika. Wysokość liter jest ograniczona jedynie długością słowa tzn. koniecznością zachowania proporcji i jest określana na życzenie użytkownika. Może być wybrany dowolny wymiar, byleby komunikat pozostawał czytelny. Modułowe panele LED ( łatwa wymiana), połączone za pomocą kabla do transmisji danych: Górny panel Dwukolorowa: białych diod LED i czerwonych Do białych pikseli i czerwonych na każdy znak Różne znaki drogowe do 940 mm, 980 mm, 940 mm Panel LED x x 180 mm Przyczepa żółtych diod LED pikseli na każdy znak Panel LED x x 180 mm Anhänger, Chassis Siłownik elektryczny do podnoszenia/ opuszczania konstrukcji System elektrycznego blokowania tablicy podczas transportu i pracy Solidne stalowe skrzynie na 2 akumulatory 230Ah i prostownik 230 V / 12 V / 30 A Regulowany zaczep (dyszel): mm, cynkowany ogniowo Hamulec postojowy 100

100 Strzałki kierujące bez dodatkowych tekstów wypełniają całkowicie dolny panel. Za pomocą pilota w dolnym obszarze tablicy mogą być wprowadzane dodatkowe komunikaty. LED W pamięci urządzenia do 1500 różnych znaków drogowych, komunikatów lub ich kombinacji. Bez potrzeby czyszczenia paneli LED przed uruchomieniem przyczepy. W pozycji transportowej diody LED skierowane są do dołu i w ten sposób są chronione przed wpływem warunków atmosferycznych. PRZEWOŹNE TABLICE ZAMYKAJĄCE I OSTRZEGAWCZE Techni 101

101 VWT-LED wersja specjalna Specjalna wersja VWT-LED wyposażona jest w powiększoną górną tablicę LED z wmontowanymi białymi i czerwonymi diodami o wysokiej intensywności świecenia. Dzięki zwiększonym wymiarom ( 1330 x 1330 mm ) oraz intensywnie świecącym czerwonym białym diodom LED ( w miejsce tradycyjnie stosowanych żółtych) ta przewoźna tablica ostrzegawcza jest szczególnie odpowiednia do zastosowania na autostradach: niezawodna, doskonale czytelna, z pełną matrycą dla przekazywania informacji użytkownikom ruchu drogowego. Wszelkie funkcje tej specjalnej wersji VWT-LED można dowolnie programować: wyświetlanie różnego rodzaju tekstów ( także w różnych językach), znaków, obrazów, w tym statycznych bądź migowych zamiennie lub jednocześnie. Specjalna wersja tablicy VWT-LED posiada także wszelkie zalety pozostałych tablic ostrzegawczych VWT-LED horizont klemmfi x: PRZEWOŹNE TABLICE ZAMYKAJĄCE I OSTRZEGAWCZE VZ bis Ø 1260 mm VZ bis SL 1260 mm Każda dioda LED posiada osobą soczewkę dla zapewnienia maksy alnej widoczności wyświetlanych komunikatów (bez płyty frontowej powodującej zjawisko odbicia światła) Nowoczesny pilot z ekranem otykowym i kolorowym wyświetlaczem Elektryczne siłownik składający tablicę na czas transportu ( diody LED skierowane są do dołu i w ten sposób zabezpieczone przed złym wpływem warunków atmosferycznych) System elektrycznego blokowania tablicy podczas transportu i pracy Dwie solidne skrzynki na akumulatory ze stali cynkowanej, pokrywa z blachy ryfl owanej aluminiowej z uchwytami na dwa akumulatory 180 Ah Możliwość zamontowania zasilacza 12 V- / 30 A Ładowarka do pilota zdalnego sterowania Dalsze informacje na stronie

102 VWT-LED do montażu na ciężarówkach Cieszące się ogromną popularnością tablice ostrzegawcze LED o zmiennej treści, dostępne są również w wersji bez podwozia, do bezpośredniego montażu na ciężarówkach. Konstrukcja tablicy może być w bardzo prosty sposób umieszczona na podłodze samochodu ciężarowego lub przyczepy za pomocą wózka widłowego. W tym celu wyposażona jest w standardowe otwory do wideł wózka. Dzięki temu na samochód ciężarowy można załadować jednocześnie dwie tablice VWT-LED oraz przyczepę z tablicą zamykającą i kompleksowo zabezpieczyć miejsce prac prowadzonych na drodze. Tego rodzaju tablica VWT-LED posiada także wszelkie zalety pozostałych tablic ostrzegawczych VWT-LED horizont klemmfix: 370 kg Całkowita długość: mm Całkowita szerokość: z MS mm rama podstawowa: mm Całkowita wysokość: tablica ostrzegawcza opuszczona: mm tablica ostrzegawcza podniesiona: mm min. powierzchnia na pojeździe niezbędna do montażu (dł. x szer.): 2.850x1.450 mm Zgodność z normą europejską EN Każda dioda LED posiada osobą soczewkę dla zapewnienia maksymalnej widoczności wyświetlanych komunikatów (bez płyty frontowej powodującej zjawisko odbicia światła) Nowoczesny pilot z ekranem dotykowym i kolorowym wyświetlaczem Elektryczne siłownik składający ablicę na czas transportu ( diody LED skierowane są do dołu i w ten sposób zabezpieczone przed złym wpływem warunków atmosferycznych) System elektrycznego blokowania tablicy podczas transportu i pracy Dwie solidne skrzynki na akumulatory ze stali cynkowanej, pokrywa z blachy ryfl owanej aluminiowej z uchwytami na dwa akumulatory 180 Ah PRZEWOŹNE TABLICE ZAMYKAJĄCE I OSTRZEGAWCZE 103

103 System kierowania ruchem drogowym Euro-ORMS Pojazdy ciężarowe są z reguły dużych rozmiarów i mogą zasłaniać innym kierowcom znaki drogowe, szczególnie na drogach z wieloma pasami ruchu. Istnieje wysokie prawdopodobieństwo, że kierujący samochodem osobowym może nie zauważyć znaku drogowego w wymaganym czasie potrzebnym do rozpoznania i odczytania informacji. Kiedy samochód osobowy wyprzedza samochód ciężarowy po lewej stronie, widoczność znaków drogowych umieszczonych po prawej stronie drogi, dla kierowcy auta osobowego, jest ograniczona na pewnym dystansie. Brak widoczności znaków drogowych dla kierowcy samochodu osobowego, wydłuża się jeszcze bardziej w sytuacji gdy kilka samochodów ciężarowych jedzie prawym pasem jezdni. Dwa samochody ciężarowe mogą blokować widoczność znaków wyprzedzającemu kierowcy na dystansie około. 140 m; trzy samochody ciężarowe mogą zasłaniać znaki drogowe na dystansie około. 320 m!!! Utrudnianie widoczności znaków drogowych stojących na poboczu drogi dla przejeżdżających kierowców, nie może być wyeliminowane poprzez zmiany kryteriów dla ich poziomego i pionowego umieszczania na drodze. W pewnych sytuacjach, w miejscach szczególnie niebezpiecznych, stałe oznakowanie powinno być uzupełnione znakami tymczasowymi umieszczanymi w widoczny sposób. Idealnym rozwiązaniem takiego problemu jest zastosowanie dostarczanego przez horizont klemmfi x systemu Euro-ORMS. Konstrukcja ze znakami o zmiennej treści VMS na wysokości 6m nad jezdnią, umieszczona na przyczepie, zapewnia idealną widoczność. Tablice LED zamontowane w górnej części konstrukcji mogą przedstawiać czerwono-białe znaki drogowe; dolna tablica może wyświetlać zarówno żółte jak i białe symbole lub teksty. Tablice LED umieszczone są na solidnej konstrukcji, wykonanej ze stali nierdzewnej. Jako że znaki z dużymi poliwęglanowymi panelami mogą tworzyć odbicie zwierciadlane, które zmniejsza widoczność wyświetlanych wiadomości, horizont klemmfi x oferuje system Euro-ORMS z nieodblaskowym frontem (każda dioda z osobną soczewką). Przyczepa, z hamulcem najazdowym: DMC 2000 kg Waga 1600 kg Ładowność 400 kg Długość x Szerokość 5995 x 2200 mm Wysokość podczas transportu 3260 mm Wysokość podczas pracy 6100 mm Dwie osie 2 x 1350 kg 4 podpory (opcjonalnie z hydrauliką) Górna rama (napęd hydrauliczny): Wymiary (dł. x wys.) 3350 x 1150 mm Maksymalny wysięg 4700 mm Elektryka i hydraulika: Ramię wysięgnika i górna rama konstrukcji z napędem hydraulicznym, zabezpieczonym poprzez zawory bezpieczeństwa, podwójne krańcówki, itp. Centralna jednostka sterująca do obsługi elektroniki i hydrauliki. Źródło zasilania: 12 V / 780 Ah Przemysłowy akumulator około 1500 cykli ładowania Zgodność z normą europejską EN ZNAKI O ZMIENNEJ TREŚCI 104

104 Znaki o zmiennej treści VMS umieszczone ponad jezdnią Euro-ORMS Możliwość wyświetlania znaków informacyjnych i ostrzegawczych Możliwość wyświetlania do 6 informacji jednocześnie Możliwość jednoczesnego wyświetlania animacji i tekstów Możliwość wyświetlania stałych, migowych lub naprzemiennych komunikatów Możliwość wyświetlania czerwonych, białych i żółtych piktogramów Możliwość wyświetlania tekstów, strzał kierunkowych, animacji znaków drogowych lub kombinacji w/w Każda dioda LED z osobną soczewką zapewnia wyjątkową jasność i widoczność Powierzchnia znaków nie tworząca refl ksów świetlnych Możliwość indywidualnego programowania przez użytkownika Możliwość umieszczenia w pamięci sterownika do 1500 znaków lub wiadomości 9 poziomów jasności oraz automatyczna regulacja natężenia światła poprzez fotokomórkę Dodatkowy efekt ostrzegawczy dzięki dwóm lampom wczesnego ostrzegania MS340 w wersji halogenowej zgodnymi z EN Bezprzewodowy programator z dotykowym ekranem Zapewniony efekt ostrzegania i widoczność z kilku kilometrów LED kąt widzenia: Natężenie światła: do cd Do 1500 znaków drogowych, tekstów i animacji PROGRAMO- ZNAKI O ZMIENNEJ TREŚCI 105

105 VWT-Prisma Przyczepa kierunkowa Art. nr H H/4 Prismen Opis VWT Prisma, 3 pojedyncze panele (aluminium) w kształcie pryzmatycznym VWT Prisma, 4 pojedyncze panele (aluminium) w kształcie pryzmatycznym Przyczepa Pojedyncza oś AL-KO, bez powierzchni ładunkowej DMC: 650 kg Ładowność: 310 kg Regulowany zaczep kulowy mm, AL-KO Hamulec postojowy Standardowy 7-pinowy wtyk do gniazda samochodowego (12V) Konstrukcja ocynkowana ogniowo Tablica ostrzegawcza Wymiary (wys. x szer.): x mm 3 lub 4 obracane pojedyncze panele (aluminium) w kształcie pryzmatycznym 3 znaki ograniczenia prędkości (na zawiasach) Wyklejona folią odblaskową II generacji Zamontowany zestaw dwóch lamp halogenowych MS340 Skrzynka na akumulator Wymiary (szer. x dł. x wys.): 350 x 750 x 350 mm Wykonana z aluminium Wsporniki do montażu akumulatora Zamykana na klucz Wymiary całkowite (dł. x szer. x wys.): x x mm; wysokość po złożeniu tablicy: mm ZAAWANSOWANE PRZYCZEPY OSTRZEGAWCZE 106

106 VWT-Prisma/LED Zadaniem znaku ostrzegawczego jest przyciągnięcie uwagi osoby kierującej pojazdem i ostrzeżenie o zbliżaniu się do niebezpiecznego miejsca. Oferowane przez horizont klemmfi x tablice ze znakami o zmiennej treści VWT-Prisma/ Led z wysoko wydajnymi diodami LED spełniają ten wymóg poprawiając bezpieczeństwo użytkowników dróg. VWT-Prisma/LED łączy funkcje tablicy ostrzegawczej z obracanymi pryzmatycznymi panelami z dodatkowym efektem ostrzegawczym, dzięki zastosowaniu znaków diodowych LED. VWT-Prisma LED oferuje możliwość wyświetlania 3 różnych ograniczeń prędkości (60 km/h, 80 km/h, 100 km/h), które mogą być w prosty sposób wybierane za pomocą obrotowego przełącznika. Diody w tablicach VWT-Prisma LED, podobnie jak we wszystkich znakach diodowych z horizont, posiadają indywidualne soczewki, dzięki czemu cały znak nie potrzebuje ochronnego ekranu, który może tworzyć refl eksy świetlne i powodować jego gorszą widoczność. Art. nr H/LED Opis VWT Prisma/LED z trzema obracanymi pryzmatycznymi panelami i znakiem LED (ograniczenie prędkości do 60, 80 lub 100 km/h) VWT-Prisma/LED do montażu na samochodach ciężarowych Ekonomiczna wersja VWT-Prisma/LED bez podwozia, przeznaczona do montażu na pojazdach ciężarowych. Lekka konstrukcja może być w prosty sposób umieszczana na każdym samochodzie ciężarowym lub przyczepie. Dla ułatwienia przemieszczania i załadunku, rama tablicy została wyposażona w 4 solidne koła z hamulcem, dzięki którym ręcznie można przestawiać całą konstrukcję tablicy w dowolne miejsce. Po usunięciu kół (bez stosowania dodatkowych narzędzi) system może być zamocowany na pojeździe np. za pomocą pasów transportowych. Następnie do auta ciężarowego można dołączyć przyczepę z tablicą U26a, na której powierzchni ładunkowej można umiejscowić kolejną przewoźną tablicę ostrzegawczą. Dzięki takiej konfi guracji można w pewny i prosty sposób zabezpieczyć miejsce prac drogowych w dwie tablice ostrzegawcze i przyczepę z tablicą zamykającą U26a. Art. nr H Opis VWT Prisma/LED, specyfikacja jak przy art. nr H, bez podwozia H/ LED VWT Prisma/LED, specyfikacja jak przy art. nr H/LED, bez podwozia ZAAWANSOWANE PRZYCZEPY OSTRZEGAWCZE 107

107 FA 2 Art. nr E Opis FA 2 z trzema lampami MS340 w wersji błyskowej, obracaną strzałą (znak C9/C10 ø900 mm) i znakiem A-14 roboty drogowe Przyczepa Pojedyncza oś AL-KO, bez powierzchni ładunkowej DMC: 450 kg Ładowność: 90 kg Regulowany zaczep kulowy mm, AL-KO Hamulec postojowy Standardowy 7-pinowy wtyk do gniazda samochodowego (12V) Konstrukcja ocynkowana ogniowo Tablica ostrzegawcza Wymiary (wys. x szer.): x mm, składana Przestawny znak C9/C10 ø900 mm Wyklejona folią odblaskową II generacji Skrzynka na akumulator Wymiary (szer. x dł. x wys.): x 440 x 300 mm Stal ocynkowana ogniowo Wsporniki do montażu akumulatora Wymiary całkowite (dł. x szer. x wys.): x x mm; wysokość po złożeniu tablicy: mm FA 2 L z małą powierzchnią ładunkową ZAAWANSOWANE PRZYCZEPY OSTRZEGAWCZE Art. nr E Przyczepa Opis FA 2 L z małą powierzchnią ładunkową, z trzema lampami MS340 w wersji błyskowej, obracaną strzałą (znak C9/C10 ø900 mm) i znakiem A-14 roboty drogowe Pojedyncza oś AL-KO DMC: 750 kg Ładowność: 400 kg Regulowany zaczep kulowy mm, AL-KO Hamulec postojowy Standardowy 7-pinowy wtyk do gniazda samochodowego (12V) Konstrukcja ocynkowana ogniowo Powierzchnia ładunkowa, szer. x dł x mm Ocynkowane burty o wysokości 300 mm Płyta podłogowa wykonana z 18 mm wodoodpornej sklejki Tablica ostrzegawcza Wymiary (wys. x szer.): x mm, składana Przestawny znak C9/C10 ø900 mm Wyklejona folią odblaskową II generacji Skrzynka na akumulator Wymiary (szer. x dł. x wys.): x 440 x 300 mm Stal ocynkowana ogniowo Wsporniki do montażu akumulatora Wymiary całkowite (dł. x szer. x wys.): x x mm; wysokość po złożeniu tablicy: mm 108

108 FA 2 GL z dużą powierzchnią ładunkową Art. nr E Przyczepa Opis FA 2 GL z dużą powierzchnią ładunkową, z trzema lampami MS340 w wersji błyskowej, obracaną strzałą (znak C9/C10 ø900 mm) i znakiem A-14 roboty drogowe Pojedyncza oś AL-KO DMC: 1500 kg Ładowność: 950 kg Regulowany zaczep kulowy mm, AL-KO Hamulec postojowy Standardowy 7-pinowy wtyk do gniazda samochodowego (12V) Konstrukcja ocynkowana ogniowo Powierzchnia ładunkowa, szer. x dł x mm Ocynkowane burty o wysokości 300 mm Płyta podłogowa wykonana z 18 mm wodoodpornej sklejki Tablica ostrzegawcza Wymiary (wys. x szer.): x mm, składana Przestawny znak C9/C10 ø900 mm Wyklejona folią odblaskową II generacji Skrzynka na akumulator Wymiary (szer. x dł. x wys.): x 440 x 300 mm Stal ocynkowana ogniowo Wsporniki do montażu akumulatora Wymiary całkowite dł. x szer. x wys.): x x mm; wysokość po złożeniu tablicy: mm FA 2 LR z dużą powierzchnią ładunkową i rampą Art. nr E Przyczepa Opis FA 2 LR z dużą powierzchnią ładunkową i rampą, z trzema lampami MS340 w wersji błyskowej, obracaną strzałą (znak C9/C10 ø900 mm) i znakiem A-14 roboty drogowe Pojedyncza oś AL-KO DMC: 1500 kg Ładowność: 800 kg Regulowany zaczep kulowy mm, AL-KO Hamulec postojowy Standardowy 7-pinowy wtyk do gniazda samochodowego (12V) Konstrukcja ocynkowana ogniowo Powierzchnia ładunkowa, szer. x dł x mm Ocynkowane burty o wysokości 300 mm Płyta podłogowa wykonana z 18 mm wodoodpornej sklejki Rampa, wymiary szer. x dł x mm Tablica ostrzegawcza Wymiary (wys. x szer.): x mm, składana Przestawny znak C9/C10 ø900 mm Wyklejona folią odblaskową II generacji Skrzynka na akumulator Wymiary (szer. x dł. x wys.): x 440 x 300 mm Stal ocynkowana ogniowo Wsporniki do montażu akumulatora Wymiary całkowite (dł. x szer. x wys.): x x mm; wysokość po złożeniu tablicy: mm ZAAWANSOWANE PRZYCZEPY OSTRZEGAWCZE 109

109 FA 2 Art. nr Opis FA 2 z zestawem dwóch lamp MS340 w wersji błyskowej i 15 halogenowymi lampami RS ERS15 12V/20W, z przewodowym pilotem i obracaną strzałą (znak C9/C10 ø900 mm) Przyczepa Pojedyncza oś AL-KO, bez powierzchni ładunkowej DMC: 450 kg Ładowność: 90 kg Regulowany zaczep kulowy mm, AL-KO Hamulec postojowy Standardowy 7-pinowy wtyk do gniazda samochodowego (12V) Konstrukcja ocynkowana ogniowo Tablica ostrzegawcza Wymiary (wys. x szer.): x mm, składana Przestawny znak C9/C10 ø900 mm Wyklejona folią odblaskową II generacji Skrzynka na akumulator Wymiary (szer. x dł. x wys.): x 440 x 300 mm Stal ocynkowana ogniowo Wsporniki do montażu akumulatora Wymiary całkowite (dł. x szer. x wys.): x x mm; wysokość po złożeniu tablicy: mm FA 2 L z małą powierzchnią ładunkową ZAAWANSOWANE PRZYCZEPY OSTRZEGAWCZE Art. nr ERS15 Przyczepa Opis FA 2 L z małą powierzchnią ładunkową, z zestawem dwóch lamp MS340 w wersji błyskowej i 15 halogenowymi lampami RS V/20W, z przewodowym pilotem i obracaną strzałą (znak C9/ C10 ø900 mm) Pojedyncza oś AL-KO DMC: 750 kg Ładowność: 400 kg Regulowany zaczep kulowy mm, AL-KO Hamulec postojowy Standardowy 7-pinowy wtyk do gniazda samochodowego (12V) Konstrukcja ocynkowana ogniowo Powierzchnia ładunkowa, szer. x dł x mm Ocynkowane burty o wysokości 300 mm Płyta podłogowa wykonana z 18 mm wodoodpornej sklejki Tablica ostrzegawcza Wymiary (wys. x szer.): x mm, składana Przestawny znak C9/C10 ø900 mm Wyklejona folią odblaskową II generacji Skrzynka na akumulator Wymiary (szer. x dł. x wys.): x 440 x 300 mm Stal ocynkowana ogniowo Wsporniki do montażu akumulatora Wymiary całkowite (dł. x szer. x wys.): x x mm; wysokość po złożeniu tablicy: mm 110

110 FA 2 GL z dużą powierzchnią ładunkową Art. nr Opis FA 2 GL z dużą powierzchnią ładunkową, z zestawem dwóch lamp MS340 w wersji błyskowej i ERS15 halogenowymi lampami RS V/20W, z przewodowym pilotem i obracaną strzałą (znak C9/ C10 ø900 mm) Przyczepa Pojedyncza oś AL-KO DMC: 1500 kg Ładowność: 950 kg Regulowany zaczep kulowy mm, AL-KO Hamulec postojowy Standardowy 7-pinowy wtyk do gniazda samochodowego (12V) Konstrukcja ocynkowana ogniowo Powierzchnia ładunkowa, szer. x dł x mm Ocynkowane burty o wysokości 300 mm Plyta podłogowa wykonana z 18 mm wodoodpornej sklejki Tablica ostrzegawcza Wymiary (wys. x szer.): x mm, składana Przestawny znak C9/C10 ø900 mm Wyklejona folią odblaskową II generacji Skrzynka na akumulator Wymiary (szer. x dł. x wys.): x 440 x 300 mm Stal ocynkowana ogniowo Wsporniki do montażu akumulatora Wymiary całkowite (dł. x szer. x wys.): x x mm; wysokość po złożeniu tablicy: mm FA 2 LR z dużą powierzchnią ładunkową i rampą Art. nr ERS15 Przyczepa Opis FA 2 LR z dużą powierzchnią ładunkową i rampą, z zestawem dwóch lamp MS340 w wersji błyskowej i 15 halogenowymi lampami RS V/20W, z przewodowym pilotem i obracaną strzałą (znak C9/C10 ø900 mm) Pojedyncza oṡ AL-KO DMC: 1500 kg Ładowność: 800 kg Regulowany zaczep kulowy mm, AL-KO Hamulec postojowy Standardowy 7-pinowy wtyk do gniazda samochodowego (12V) Konstrukcja ocynkowana ogniowo Powierzchnia ładunkowa, szer. x dł x mm Ocynkowane burty o wysokości 300 mm Płyta podłogowa wykonana z 18 mm wodoodpornej sklejki Rampa, wymiary szer. x dł x mm Tablica ostrzegawcza Wymiary (wys. x szer.): x mm, składana Przestawny znak C9/C10 ø900 mm Wyklejona folią odblaskową II generacji Skrzynka na akumulator Wymiary (szer. x dł. x wys.): x 440 x 300 mm Stal ocynkowana ogniowo Wsporniki do montażu akumulatora Wymiary całkowite dł. x szer. x wys.): x x mm; wysokość po złożeniu tablicy: mm ZAAWANSOWANE PRZYCZEPY OSTRZEGAWCZE 111

111 FA 1 Art. nr Przyczepa Opis FA 1 z zestawem dwóch lamp MS340 w wersji błyskowej i 22 halogenowymi lampami RS V/20W tworzącymi strzałę świetlną, z pilotem i obracaną strzałą (znak C9/C10 ø1200 mm) Pojedyncza oś AL-KO, bez powierzchni ładunkowej DMC: 750 kg Ładowność: 210 kg Regulowany zaczep kulowy mm, AL-KO Hamulec postojowy Standardowy 7-pinowy wtyk do gniazda samochodowego (12V) Konstrukcja ocynkowana ogniowo Tablica ostrzegawcza Wymiary (wys. x szer.): x mm, składana Zestaw dwóch lamp MS340 błysk i 22 lampy halogenowe RS V/20W Przestawny znak C9/C10 ø1200 mm Wyklejona folią odblaskową II generacji Skrzynka na akumulator Wymiary (szer. x dł. x wys.): x 450 x 360 mm Stal ocynkowana ogniowo Wsporniki do montażu akumulatora Wymiary całkowite (dł. x szer. x wys.): x x mm; wysokość po złożeniu tablicy: mm ZAAWANSOWANE PRZYCZEPY OSTRZEGAWCZE 112 FA 1 L z małą powierzchnią ładunkową Art. nr Przyczepa Wymiary całkowite Opis FA 1 L z małą powierzchnią ładunkową, z zestawem dwóch lamp MS340 w wersji błyskowej i 22 halogenowymi lampami RS V/20W tworzącymi strzałę świetlną, z pilotem i obracaną strzałą (znak C9/C10 ø1200 mm) Pojedyncza oś AL-KO DMC: 750 kg Ładowność: 160 kg Regulowany zaczep kulowy mm, AL-KO Hamulec postojowy Standardowy 7-pinowy wtyk do gniazda samochodowego (12V) Konstrukcja ocynkowana ogniowo Powierzchnia ładunkowa, szer. x dł x mm Ocynkowane burty o wysokości 300 mm Płyta podłogowa wykonana z 18 mm wodoodpornej sklejki Tablica ostrzegawcza Dostępna również z przyczepą DMC 1000 kg z hamulcem najazdowym (259220) Wymiary (wys. x szer.): x mm, składana Zestaw dwóch lamp MS340 błysk i 22 lampy halogenowe RS V/20W Przestawny znak C9/C10 ø1200 mm Wyklejona folią odblaskową II generacji Skrzynka na akumulator Wymiary (szer. x dł. x wys.): x 450 x 360 mm Stal ocynkowana ogniowo Wsporniki do montażu akumulatora (dł. x szer. x wys.): x x mm; wysokość po złożeniu tablicy: mm

112 FA 1 GL z dużą powierzchnią ładunkową Art. nr Przyczepa Opis FA 1 GL z dużą powierzchnią ładunkową, z zestawem dwóch lamp MS340 w wersji błyskowej i 22 halogenowymi lampami RS V/20W tworzącymi strzałę świetlną, z pilotem i obracaną strzałą (znak C9/C10 ø1200 mm) FA 1 LR z dużą powierzchnią Pojedyncza oś AL-KO DMC: 1500 kg Ładowność: 750 kg Regulowany zaczep kulowy mm, AL-KO Hamulec postojowy Standardowy 7-pinowy wtyk do gniazda samochodowego (12V) Konstrukcja ocynkowana ogniowo Powierzchnia ładunkowa, szer. x dł x mm Ocynkowane burty o wysokości 300 mm Płyta podłogowa wykonana z 18 mm wodoodpornej sklejki Tablica ostrzegawcza Wymiary (wys. x szer.): x mm, składana Zestaw dwóch lamp MS340 błysk i 22 lampy halogenowe RS V/20W Przestawny znak C9/C10 ø1200 mm Wyklejona folią odblaskową II generacji Skrzynka na akumulator Wymiary (szer. x dł. x wys.): x 450 x 360 mm Stal ocynkowana ogniowo Wsporniki do montażu akumulatora Wymiary całkowite (dł. x szer. x wys.): x x mm; wysokość po złożeniu tablicy: mm Art. nr Przyczepa Wymiary całkowite Opis FA 1 LR z dużą powierzchnią ładunkową i rampą, z zestawem dwóch lamp MS340 w wersji błyskowej i 22 halogenowymi lampami RS V/20W tworzącymi strzałę świetlną, z pilotem i obracaną strzałą (znak C9/C10 ø1200 mm) Pojedyncza oś AL-KO DMC: 1600 kg Ładowność: 805 kg Regulowany zaczep kulowy mm, AL-KO Hamulec postojowy Standardowy 7-pinowy wtyk do gniazda samochodowego (12V) Konstrukcja ocynkowana ogniowo Powierzchnia ładunkowa, szer. x dł x mm Ocynkowane burty o wysokości 300 mm Płyta podłogowa wykonana z 18 mm wodoodpornej sklejki Rampa, wymiary szer. x dł x mm Tablica ostrzegawcza Przyczepa odpowiednia do transportu innych przyczep ostrzegawczych. Wymiary (wys. x szer.): x mm, składana Zestaw dwóch lamp MS340 błysk i 22 lampy halogenowe RS200012V/20W Przestawny znak C9/C10 ø1200 mm Wyklejona folią odblaskową II generacji Skrzynka na akumulator Wymiary (szer. x dł. x wys.): x 450 x 360 mm Stal ocynkowana ogniowo Wsporniki do montażu akumulatora (dł. x szer. x wys.): x x mm; wysokość po złożeniu tablicy: mm ZAAWANSOWANE PRZYCZEPY OSTRZEGAWCZE 113

113 FA 1 KLF Przyczepa z tablicą zamykającą U26a przeznaczona dla jednostek straży pożarnej Art. nr Opis Przyczepa z tablicą zamykającą U26a, z pilotem kablowym oraz automatycznie obracaną strzałą znaku C9/C10 Przyczepa Pojedyncza oś AL-KO DMC: 750 kg Ładowność: 200 kg Regulowany zaczep kulowy mm, AL-KO Hamulec postojowy Standardowy 13-pinowy wtyk do gniazda samochodowego (12V) Ocynkowana ogniowo Powierzchnia ładunkowa: 1.470x1.300 mm Ocynkowane burty o wysokości 300 mm Płyta podłogowa wykonana z 18 mm wodoodpornej sklejki Ten typ przyczepy ostrzegawczej jest przeznaczony dla jednostek straży pożarnej. Wyposażony jest w specjalistyczny osprzęt. Wykonana jest według normy DIN Tablica ostrzegawcza Wymiary (wys. x szer.): x mm, składana Zestaw dwóch lamp MS340 błysk i 22 lampy halogenowe RS V/20W automatycznie obracana strzała znaku C9/C10 Wyklejona folią odblaskową II generacji Znak ostrzegawczy Straż Pożarna w górnej części tablicy Sterowanie radiowo kablowe System elektrycznego podnoszenia/składania tablicy Skrzynka na akumulator i osprzęt Skrzynka na akumulator: (dł. x szer. x wys.) 1.150x440x300 mm Skrzynka na osprzęt: (dł. x szer. x wys.) 1.200x400x300 mm Stal ocynkowana ogniowo Wsporniki do montażu akumulatora Osprzęt oraz dodatki 3 składane znaki ostrzegawcze 12 pachołków 750 mm wózek transportowy dla pachołków ostrzegawczych 4 lampy błyskowe na pachołki E 1/2 skrzynka z narzędziam FA 1 KLF - PRZYCZEPY OSTRZEGAWCZE 114

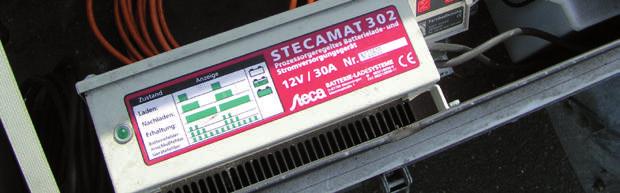

114 AKCESORIA FA 1 KLF - Przyczepy ostrzegawcze dla Straży Pożarnej Trójstronny znak składany stabilna konstrukcja wykonana z profi li aluminiowych mechanizm napinający zapewnia stałe napięcie materiału pokrycie z PCV znak ostrzegawczy z dodatkowymi symbolami dostarczany w pokrowcu Pachołki ostrzegawcze pachołek dwuczęściowy podstawa wykonana w 100% z recyklingu zagłębienie w górnej części ułatwiające uchwyt i montaż lamp możliwość składowania w stosy biało/czerwony rękaw odblaskowy Wózek transportowy dla pachołków ostrzegawczych Powierzchnia transportowa wykonana z blachy ryfl owanej Pompowane koła Uchwyty zapewniające bezpieczeństwo przewozu Lampy błyskowe na pachołki Extent of delivery: x kierunkowa lampa błyskowa Φ 180 mm x pojemnik na 4 baterie blokowe 4R25 Wymiary (dl. w wys. x szer.): 0,66x0,32x0,33m 8,6 kg Materiał: stal ocynkowana ogniowo Skrzynki transportowe dla tablic KC-760 Mieści 5 tablic typu Klapp Bake (brak w zestawie) pojemnik ocynkowany ogniowo możliwość montażu na palecie euro składowanie do 20 szt. tablic (brak w zestawie) 25KC760 Pojemnik do składowania i transportu składanych tablic kierujących 1 FA 1 KLF - PRZYCZEPY OSTRZEGAWCZE 115

115 INFORMACYJNY SYSTEM RADIOWY DO PRZYCZEP OSTRZEGAWCZYCH Number plate: KB-H 123 Highway A5 Mo ; 18:09:52 Speed: 0 km/h Warning board: Battery tension: 13.8 V Vehicle not in movement Gewicht: 0,78 kg Schutzklasse: IP65 Maße (BxHxT): 200 x 120 x 60 mm Arbeitstemparatur: -25 C bis +55 C Informacyjny system radiowy do przyczep ostrzegawczych Zgodnie z ostatnimi badaniami i statystykami 80% wypadków w czasie robót drogowych spowodowanych jest przez kierowców samochodów ciężarowych w związku z przemęczeniem lub zaśnięciem za kierownicą. Na nieszczęście robotnicy drogowi bardzo często zostają ranni lub nawet tracą życie podczas takich zdarzeń. Horizont klemmfi x oferuje przyczepy z dodatkową funkcją poprawiającą bezpieczeństwo, która aktywnie chroni kierowcę przed zaśnięciem i ostrzega go poprzez system dźwiękowy zamontowany bezpośrednio w abinie pojazdu. Informacyjny system radiowy dla przyczep ostrzegawczych! Wszystkie pojazdy ciężarowe wyposażone są w urządzenie CB Radio, które jest zawsze włączone. I tu właśnie znajduje zastosowanie nasz system. Nadajnik radiowy zamontowany w przyczepie ostrzegawczej wysyła do radia w samochodach ciężarowych komunikat z ostrzeżeniem: Uwaga! Niebezpieczne miejsce. Ponieważ system ma zasięg ok. 330 m, kierowcy mają wystarczającą ilość czasu na przygotowanie się do miejsca zagrożenia. Komunikat ten może być wysłany w języku niemieckim oraz 4 innych językach, każdy na poszczególnym kanale, oraz w języku ojczystym zagranicznych kierowców ciężarówek (kanały 9, 10, 19, 28). Istnieje możliwość zaprogramowania innych języków i kanałów. System jest dostępny jako dodatkowe wyposażenie poprawiające bezpieczeństwo dla wszystkich nowych przyczep ostrzegawczych horizont klemmfi x. Może być również stosowany we wszystkich kanałowy informacyjny system CB radio FWS 27 4 do montażu na przyczepach ostrzegawczych HOT - system śledzenia horizont Do przewoźnych przyczep z tablicami zamykającymi oraz przyczep z tablicami LED można stosować również nowy system śledzenia HOrizont Trackingsystem HOT! Za pomocą GPRS kontrolującego zapis danych i systemu przesyłowego będziesz znał w każdej chwili: pozycję oraz trasę przyczepy, oraz najważniejsze: znak ostrzegawczy, który jest aktualnie yświetlany System nie tylko nie wymaga żadnych usług administracyjnych ani nabycia drogiego serwera, po prostu wystarczy włączyć i działa: zainstaluj HOT GPRS i zacznij pracować. Ze względu na zastosowany system można zobaczyć odpowiednie dane przy dowolnym rodzaju dostępu do sieci internet. Przy minimum kosztów i wysiłku można osiągnąć maksimum informacji, a dzięki temu zwiększyć poziom bezpieczeństwa: łatwe monitorowanie oraz kontrolowanie wszystkich przyczep ostrzegawczych wyposażonych w system GPRS zaszyfrowany transfer danych GPRS, np. za pomocą kart SIM meldunek o pozycji, dokumentacja odnośnie przebytej odległości jak i monitorowanie prędkości automatyczne generowanie dokumentacji i sprawozdań dzięki wbudowanej pamięci w systemie GPRS, odpowiedniej kontroli i śledzeniu, dane są przywracane (zachowywane) nawet w przypadku przerwania połączenia GPRS informacje o usterkach lub błędach są przekazywane za pośrednictwem sms, połączenia głosowego, lub na pager łatwa i szybka instalacja systemu GPRS (czas montażu tylko ok. 1 godz.) HOT system śledzenia horizont

116 Automatyczny prostownik FRONIUS ACCTIVA Automatyczny prostownik o wysokiej wydajno ci Nadaje si do ładowania akumulatorów 12 V Ochrona przed przeładowaniem Zabezpieczenie przeciwzwarciowe Zabezpieczenie przeciw złemu podł czeniu biegunów Zabezpieczenie przeciw przegrzaniu Klasa szczelno ci IP 31 Prostownik 230V ~ / 12V-/10A dla 1 akumulatora: 135/180 Ah Zastosowanie: Przyczepy ostrzegawcze EURO-TMA Przyczepy ze znakami o zmiennej treści Wymiary: 185 x 75 x 144 mm 980 g 27970FRO Prostownik 230V ~ / 12V ~/ 10 A, Model ACCTIVA Automatyczny prostownik CTEK MULTI XS Prostownik automatyczny, 230 V ~ / 12V / 25 A / Hz Odpowiedni do ładowania akumulatorów żelowych oraz kwasowych W pełni automatyczny o wysokiej wydajności Odpowiedni się do ładowania 2 akumulatorów o pojemności do 180 Ah Ochrona przed przeładowaniem Zabezpieczenie przeciwzwarciowe Zabezpieczenie przeciw złemu podłączeniu biegunów Zabezpieczenie przeciw przegrzaniu Klasa szczelności IP 44 Zastosowanie: Przyczepy ostrzegawcze EURO-TMA Przyczepy ze znakami o zmiennej treści Wymiary: 235 x 130 x 65 mm 1400 g 27971CT Prostownik 230 V / 12V / 25 A, Model: MULTI XS Automatyczny prostownik STECA 230 V ~ / 12V / 30 A Automatyczny prostownik do akumulatorów 12 V 2 x 180 Ah Ochrona przed przeładowaniem akumulatora Zabezpieczenie przeciwzwarciowe Zabezpieczenie przeciw złemu podłączeniu biegunów Zabezpieczenie przeciw przegrzaniu System nie może pracować bez akumulatora Zastosowanie: Przyczepy ostrzegawcze EURO-TMA Przyczepy ze znakami o zmiennej treści Prostownik 230 V / 12V / 30 A 1 AUTOMATICZNY PROSTOWNIK 117

117 Przyczepy ostrzegawcze rozwiązania FA 2 LR Podwójna oś, rampa wjazdowa Powierzchnia ładunkowa: do 3500 mm DMC: do kg Tablica ostrzegawcza: (szer. x wys.) 1700 x 2500 mm FA 2 LR Burty boczne z relingami, rampa wjazdowa Powierzchnia ładunkowa: do 3500 mm DMC: do 1300 kg Tablica ostrzegawcza: (szer. x wys.) 1700 x 2500 mm System FA 2 LR Podwójna oś, rampa Powierzchnia ładunkowa: (szer. x dł.) 1300 x 2500 mm Tablica ostrzegawcza: (szer. x wys.) 1700 x 2500 mm System do montażu elementów bezpieczeństwa ruchu PRZYCZEPY OSTRZEGAWCZE FA 2 L Wysokie burty: do 600 mm Masa całkowita: do 1300 kg Tablica ostrzegawcza: (szer. x wys.) 1700 x 2500 mm FA 1 KL Powierzchnia ładunkowa: (szer. dł.) 1870 x 1300 mm Plandeka z oknem Masa całkowita: do 1000 kg Tablica ostrzegawcza: (szer. x wys.) 2200 x 3600 mm FA 2 LR Walze Wzmocniona i poszerzona rampa Przystosowana do transportu drogowych maszyn budowlanych Rampa załadunkowa: (szer. x dł.) 1320 x 2500 mm Tablica ostrzegawcza: (szer. x wys.) 1700 x 2500 mm 118

118 Indywidualne przyczepy ostrzegawcze FA 1 LR Portal FA 1 LR, podwójna oś Rampa załadunkowa Powierzchnia ładunkowa: (szer. x dł.) 1820 x 2500 do 6100 mm Tablica ostrzegawcza: (szer. x wys.) 2200 x 3600 mm Powiększona przestrzeń najazdu z wysokością 2500 mm Rampa Powierzchnia ładunkowa (szer. x dł.): mm DMC: kg Tablica ostrzegawcza: (szer. x wys.) mm FA 2 LR Hochplane FA 2 LR Box FA 1 Skrzynia z oknami Rampa załadunkowa Powierzchnia ładunkowa: (szer. x dł.) 1500 x 2500 mm Tablica ostrzegawcza: (szer. x wys.) 1700 x 2500 mm Wzmocniona konstrukcja Podwójna oś, rampa załadunkowa Powierzchnia ładunkowa wewnątrz: (dł. x szer. x wys.) 3420 x 1720 x 1870 mm Tablica ostrzegawcza: (szer. x wys.) 1700 x 2500 mm Skrzynia wykonana z aluminium Ładowanie z przodu lub z boku Elektryczne podnoszenie/opuszczanie tablicy Powierzchnia ładunkowa: do 4060 mm Tablica ostrzegawcza: (szer. x wys.) 2200 x 3600 mm FA 1 Do transportu metalowych barier ochronnych, boczne burty składane lub demontowane, hamulec pneumatyczny Powierzchnia ładunkowa: (szer. x dł.) 1800 x 6100 mm, DMC: 6500 kg Tablica ostrzegawcza: (szer. x wys.) 2200 x 3600 mm FA 1 Do transportu przyczep ostrzegawczych Wciągarka System do bezpiecznego mocowania ładunku Powierzchnia ładunkowa: (szer. x dł.) 1800 x 6100 mm DMC: kg Tablica ostrzegawcza: (szer. x wys.) 2200 x 3600 mm PRZYCZEPY OSTRZEGAWCZE 119

119 EURO-TMA, system amortyzujący uderzenia pojazdów W odróżnieniu od ostrzegawczych tablic składanych, pionowa tablica zamykająca umożliwia korzystanie z całości powierzchni ładunkowej samochodu bez żadnych przeszkód. Wystarczy podłączyć do zasilania. I gotowe! Przystosowana do różnych modeli samochodów ciężarowych Automatyczne wysuwanie/wsuwanie tablicy poprzez bardzo mocny siłownik Sterowanie za pomocą 12 MHz pilota Wizualny oraz dźwiękowy wskaźnik błędów Sterownik 24V klasa szczelności: IP 44 Tablica wyposażona jest w 24 lampy halogenowe RS V/20 W i 2 ksenonowe lampy MS 340 Elektrycznie obracana strzała znaku C9/C10 ok. 210 kg Szerokość: 2390 mm Wysokość całkowita podniesiona: mm opuszczona: mm 120

120 EURO-TMA, system amortyzujący uderzenia pojazdów Połączenie przewoźnej tablicy U26 i amortyzującej poduszki. Tablica ostrzegawcza lekka konstrukcja aluminiowa kompletna tablica ostrzegawcza U26 Elektrycznie obracana strzała znaku C9/C10 Wyklejona folią odblaskową II generacji sterowanie za pomocą przewodowego pilota górna część tablicy wysuwana/wsuwana w pionie (oszczędność powierzchni ładunkowej) skrzynia na osprzęt i akumulator wykonana z ocynkowanej blachy, wieko z ryfl owanego aluminium zasilanie z dwóch akumulatorów 180Ah lub agregatu kompletny system automatycznego ładowania akumulatorów poduszka wykonana z aluminium w formie plastra miodu typ ALPHA 1000 lub typ 2001 MD główna rama wykonana z ocynkowanych ogniowo profi li metalowych podłączenie do samochodu poprzez 7 pinowy wtyk (24V) specjalny uchwyt na hak ciężarówki układ hydrauliczny do obsługi poduszki i tablicy zintegrowane podpory zintegrowany system umożliwiający łatwy montaż na pojeździe za pomocą np. wózka widłowego Szerokość: Wysokość: ok. 900 kg mm mm EURO-TMA 121

121 Brak ofi ar śmiertelnych, brak rannych! EURO-TMA 122

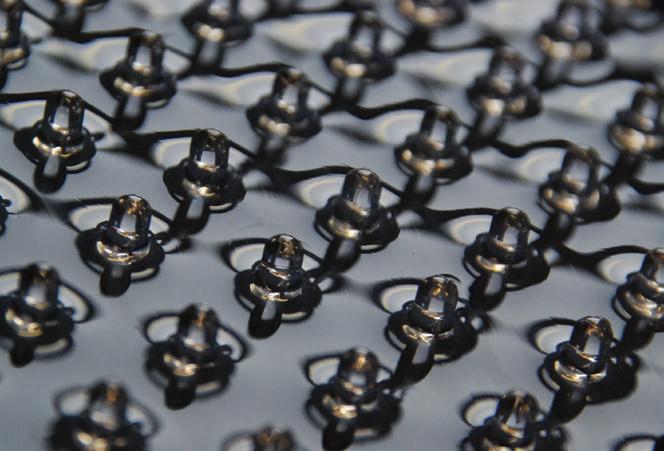

122 ZNAKI LED Wspólnym zadaniem wszystkich znaków drogowych montowanych na drogach jest zapewnienie informacji i ostrzeganie użytkowników dróg. Od kilkudziesięciu lat próbuje się kontrolować szybki przyrost ilości znaków drogowych. Jest to szczególnie niebezpieczne na autostradach, gdzie znaki często bywają niezauważane z powodu wysokich prędkości jazdy. Nie przestrzeganie znaków drogowych prowadzi często do poważnych wypadków. Stosowanie znaków o zmiennej treści LED z horizont klemmfi x wpływa na znaczące zmniejszenie ryzyka wypadku oraz poprawę bezpieczeństwa na drogach. Znaki LED oprócz lepszej widoczności są bardziej praktyczne i mają szersze zastosowanie. W zależności od warunków panujących na drodze, umożliwiają wyświetlanie różnych animacji i znaków drogowych takich jak np. ograniczenie prędkości. Pozwalają również na wyświetlanie komunikatów w różnych językach. Dzięki znakom LED wyświetlane mogą być wyświetlane informacje specjalne np. dla kierowców ciężarówek. Łącząc je z radarem można informować prowadzących pojazdy o przekroczeniu dozwolonej prędkości. Za pośrednictwem modułu GSM, znaki aktywne przekazują informacje o bieżącej sytuacji na drodze, np. zator drogowy, mgła, itp. Znaki LED o zmiennej treści z horizont klemmfi x to ajwyższa jakość wykonania i niskie zużycie energii. Jeden znak dostarcza wielu informacji zapewniając przy tym dobrą widoczność i brak efektu odblasku. ZNAKI LED O ZMIENNEJ TREŚCI 123

123 Znak LED o zmiennej treści SpeedFix Przenośny znak LED o zmiennej treści SpeedFix oferuje poprawę bezpieczeństwa na drodze w różnych sytuacjach. Umieszczony w pasie ruchu zapewnia dodatkowy efekt ostrzegawczy. W połączeniu z radarem ostrzega kierujących pojazdami o przekroczeniu dozwolonej prędkości poprzez migowe wyświetlanie obowiązującej na danym odcinku drogi. prosta obsługa za pomocą obrotowego przełącznika każda dioda LED w osobnej soczewce dla zapewnienia maksymalnej widoczności powierzchnia antyrefl eksyjna solidna metalowa obudowa poręczny dzięki niskiej wadze niski pobór prądu automatyka zmierzchowa różne opcje instalacji oraz montowania Wymiary: (dł. x wys.. x szer.): 800 x 800 x100 mm Napięcie: 12 V Pobór prądu: ~ 0,5 A Klasa szczelności: IP55 ~ 22,5 kg Wyposażenie dodatkowe:radar, uchwyt do montażu na barierach energochłonnych, akumulator Znak LED o zmiennej treści SpeedFix 1 Znak LED o zmiennej treści Vario SpeedFix Vario SpeedFix wpływa znacząco na poprawę bezpieczeństwa na drodze dzięki doskonałej widoczności zapewnionej przez diody LED. W przeciwieństwie do SpeedFix oferuje szerszy zakres wyświetlanych znaków, które można wybrać za pomocą pilota, np. UWAGA!, Roboty drogowe lub strzałka w prawo/lewo. ZNAKI LED O ZMIENNEJ TREŚCI Wymiary obudowy: (dł. x wys.. x szer.) 800 x 800 x100 mm Napięcie: 12 V Pobór prądu: ~ 0,5 A Klasa szczelności: IP55 ~ 22,5 kg sterowanie za pomocą pilota każda dioda LED z osobną soczewką zapewnia wyjątkową jasność i widoczność powierzchnia antyrefl eksyjna solidna metalowa obudowa poręczny dzięki niskiej wadze niski pobór prądu automatyka zmierzchowa różne opcje instalacji oraz montowania Wyposażenie dodatkowe: radar, uchwyt do montażu na barierach energochłonnych, akumulator Znak LED o zmiennej treści Vario SpeedFix 1 124

124 LED Wechselverkehrszeichen Vollmatrix Kompakt Fullmatrix Kompakt jest bardzo prosty w obsłudze i programowaniu. Umożliwia wyświetlanie różnych znaków, teksów i animacji spośród 1500 dostępnych w pamięci urządzenia. Szeroki zakres możliwości matrycy LED obejmuje systemy zarządzania ruchem, zarządzania utrudnieniami na drodze (np. zatorami drogowymi) i przekazywanie informacji o ruchu. Sterowanie odbywa się za pomocą pilota z ekranem dotykowym. Intuicyjne menu jest wyświetlane na dużym, kolorowym wyświetlaczu pilota. sterowanie za pomocą pilota z ekranem dotykowym każda dioda LED z osobną soczewką zapewnia wyjątkową jasność i widoczność możliwość stałego lub migowego wyświetlania różnych znaków drogowych do 750 mm, 780 mm, 750 mm, animacji i tekstów możliwość umieszczenia w pamięci sterownika do 1500 znaków lub wiadomości powierzchnia antyrefl eksyjna obudowa ze stali nierdzewnej malowanej proszkowo poręczny dzięki niskiej wadze niski pobór prądu automatyka zmierzchowa różne opcje instalacji oraz montowania? Wymiary obudowy (dł. x szer.x wys.): 900 x 1000 x 150 mm 43 kg Zakres temp.: -20 C bis +70 C Klasa szczelności: IP 54 Kąt widzenia LED: Natężenie światła: do Cd Diody LED: czerwone 2304 pieces białe 2304 pieces Wyposażenie dodatkowe: radar, uchwyt do montażu na barierach energochłonnych, akumulator VM/TOUCH/LA Znak LED o zmiennej treści Vollmatrix Kompakt 1 Do 1500 znaków drogowych, tekstów i animacji PROGRAMOWANIE PRZEZ UŻYTKOWNIKA ZNAKI LED O ZMIENNEJ TREŚCI S 125

125 Znak LED o zmiennej treści Fullmatrix Big Fullmatrix Big dzięki zastosowaniu dużego panelu z wysoko wydajnymi diodami LED oferuje możliwość wyświetlania większej ilości znaków drogowych, komunikatów i animacji przez co jest lepiej zauważany przez uczestników ruchu drogowego i znacząco wpływa na poprawę bezpieczeństwa na drodze. sterowanie za pomocą pilota z ekranem dotykowym każda dioda LED z osobną soczewką zapewnia wyjątkową jasność i widoczność możliwość stałego lub migowego wyświetlania różnych znaków drogowych, animacji i tekstów zgodnych z obowiązującymi przepisami możliwość umieszczenia w pamięci sterownika do 1500 znaków lub wiadomości powierzchnia antyrefl eksyjna obudowa ze stali nierdzewnej malowanej proszkowo poręczny dzięki niskiej wadze niski pobór prądu automatyka zmierzchowa różne opcje instalacji oraz montowania Wyposażenie dodatkowe: radar, uchwyt do montażu na barierach energochłonnych, akumulator /RW/V7/LPV LZnak LED o zmiennej treści Vollmatrix Big 1 Do 1500 znaków drogowych, tekstów i animacji PROGRAMOWANIE PRZEZ UŻYTKOWNIKA ZNAKI LED O ZMIENNEJ TREŚCI 126

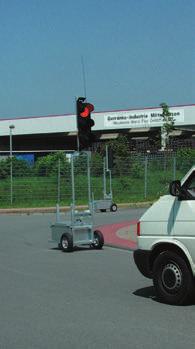

126 SYGNALIZACJA WAHADŁOWA Cechą charakterystyczną sygnalizacji wahadłowych z horizont klemmfix jest prosta obsługa oraz wysoka niezawodność. Konstruując sygnalizację skupiliśmy się na jej praktycznym zastosowaniu oraz prostym programowaniu przy pomocy przenośnego pilota z wyświetlaczem LCD. Po wprowadzeniu długości odcinka i prędkości przejazdu system automatycznie wylicza czasy świecenia poszczególnych świateł w sygnalizatorach. Sterownik sygnalizacji umieszczony jest w komorze światła zielonego co zabezpiecza elektronikę przed ingerencją osób niepowołanych. Podczas transportu składane maszty z blokadą zapewniają bezpieczeństwo oraz oszczędność powierzchni. Po rozłożeniu gwarantują dobrą widoczność sygnalizatorów, nawet z dużej odległości. Każdy sygnalizator z horizont klemmfix jest niezależnym systemem, dzięki czemu nie ma konieczności łączenia ich w pary. Przy połączeniu kablowym bądź radiowym sygnalizacja zapewnia regulację natężenia ruchu drogowego poprzez detektory podczerwieni automatycznie dostosowujące czasy światła zielonego Sygnalizacje Euro-Signal i Multi-Signal znajdują zastosowanie na: zwężeniach jezdni, przejściach dla pieszych, skrzyżowaniach a nawet jako tymczasowe zastąpienie sygnalizacji stacjonarnej. SYGNALIZACJA WAHADŁOWA 127

127 Multi-Signal Sygnalizacja Multi Signal została zaprojektowana do kierowania ruchem na zwężeniach i skrzyżowaniach dróg. Może pracować w systemie bezprzewodowym (z wykorzystaniem zegarów kwarcowych), przy połączeniu kablem lub za pomocą modułów radiowych. Dzięki zastosowaniu detektorów podczerwieni umożliwia płynne sterowanie ruchem. Multi Signal pozwala na połączenie w jednym systemie do 8 sygnalizatorów, które można zastosować na zwężeniach, skrzyżowaniach dróg i przejściach dla pieszych. Programowanie sygnalizatorów odbywa się za pomocą prostego w obsłudze pilota z wyświetlaczem LCD, w którego pamięci wprowadzonych jest kilka fabrycznych programów. Istnieje również możliwości indywidualnego programowania systemu. Wystarczy wprowadzić jedynie podstawowe parametry jak np. prędkość przejazdu i długość odcinka a program sam wyliczy czasy świecenia poszczególnych świateł. Multi-Signal charakteryzuje się nie tylko zaawansowaną elektroniką ale również prostą obsługą i łatwością montażu. Podczas transportu składane maszty z blokadą zapewniają bezpieczeństwo oraz oszczędność powierzchni. Po rozłożeniu gwarantują dobrą widoczność sygnalizatorów, nawet z dużej odległości. Specjalne zaczepy w wózkach akumulatorowych pozwalają na bezpieczne mocowanie sygnalizacji zarówno w pozycji roboczej jak i podczas transportu tryby pracy: radio / kabel / kwarc, możliwość rozbudowy do 8 sygnalizatorów płynna regulacja ruchu poprzez radio i radar standardowe programy w pamięci systemu np. zwężenie, skrzyżowanie, przejście dla pieszych lub programowanie indywidualne. Przechowywanie w pamięci 10 ostatnio używanych programów, program dzienny lub tygodniowy programowanie poprzez pilot z wyświetlaczem LCD wskazujący poziom sygnału, błędy i przebieg pracy. Pilot nie stanowi integralnej części urządzenia dzięki czemu jest chroniony przed kradzieżą jak również wandalizmem kompaktowy 3-komorowy sygnalizator. Płytka sterująca umieszczona w komorze światła zielonego składane maszty z blokadą apewniające bezpieczeństwo oraz oszczędność powierzchni w transporcie. Po rozłożeniu gwarantują dobrą widoczność sygnalizatorów, nawet z dużej odległości. Specjalne zaczepy w wózkach akumulatorowych pozwalają na bezpieczne mocowanie sygnalizacji zarówno w pozycji roboczej jak i podczas transportu dostępne 3 rodzaje wózków akumulatorowych (na zamówienie) programowanie za pomocą pilota lub obsługa ręczna wyposażenie dodatkowe: radar, detektor podczerwieni, kabel osłony przeciwsłoneczne -pcjonalnie w wersji LED SYGNALIZACJA WAHADŁOWA Batteriewagen Metall groß, optional LED LED2 Wersja RADIO / KABEL/ KWARC składa się z: 2 x 26321C Sygnalizator Multi-Signal 1 x Pilot 2 x Detektor podczerwieni 2 x Wózek na 1 akumulator Wersja RADIO / KABEL/ KWARC składa się z: 2 x 26321C Sygnalizator Multi-Signal 1 x Pilot 2 x Detektor podczerwieni 2 x Wózek na 2 akumulatory z masztem Wersja RADIO / KABEL/ KWARC LED składa się z: 2 x 26321CLED Sygnalizator Multi-Signal 1 x Pilot 2 x Detektor podczerwieni 2 x Wózek na 1 akumulator Wersja RADIO / KABEL/ KWARC LED składa się z: 2 x CLED Sygnalizator Multi-Signal 1 x Pilot 2 x Detektor podczerwieni 2 x Wózek na 2 akumulatory z masztem

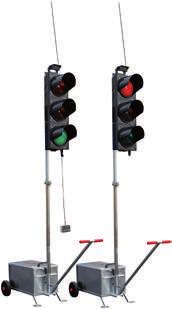

128 System: Kwarc Kabel Radio Łatwy montaż i obsługa: Montaż przez jedną osobę Bez dodatkowych narzędzi Łatwość transportu Oszczędność powierzchni przy składowaniu Tryby pracy: Controller: Pilot: Kwarc: Sterowanie automatyczne, ciągłe czerwone, żółte migowe, lampy włączone, sterowanie ręczne Kabel/Radio: Sterowanie automatyczne, ciągłe czerwone, żółte migowe, lampy włączone, sterowanie ręczne, detektor podczerwieni mikroprocesorowy, synchronizacja przez bardzo dokładny zegar kwarcowy kontrola światła zielonego (kabel/radio) wymiana informacji i kontrola zwrotna (kabel/radio) dwa niezależne obwody czasu dla lepszej synchronizacji automatyka zmierzchowa kontrola napięcia zabezpieczenie akumulatorów przed całkowitym rozładowaniem układy elektroniczne zabezpieczone w komorze światła zielonego zakodowany sygnał radiowy moc transmisji 100mW podświetlany wyświetlacz LCD automatyczne wyliczanie czasów światła zielonego/czerwonego przez wprowadzenie długości odcinka i prędkości przejazdu przyciski zabezpieczone folią, wodoszczelny,klasa szczelności IP 65 wewnętrzna bateria podtrzymująca program (żywotność 5 lat) Wartości: min. max. m km/h 5 80 sec. czerwone sec. zielone żółte 0 9 czerwone/żółte 0 15 Zasięg działania: luka drogowa (wprowadzana oddzielnie do każdego sygnalizatora) kablowa 2000m radio/kwarc 1000m Detektor podczerwieni: dostępny na zamówienie Komora sygnalizacyjna: obudowa i soczewki wykonane z poliwęglanu Lichtquelle: halogen: 3 żarówki, 12V/10W 1 15 Zasilanie: LED: 3 x 80 LEDs, 12V/8-10W akumulator 12V lub V poprzez zasilacz Czas pracy: Halogen: ok. 7 dni z akumulatorem 12V/180 Ah LED: ok. 14 dni z akumulatorem 12V/180 Ah SYGNALIZACJA WAHADŁOWA 129

129 Radar detektor podczerwieni - Art. Nr Z uchwytem i 80 cm przewodem SYGNALIZACJA WAHADŁOWA Wózek na akumulator Art. Nr wykonany z ocynkowanej blachy (dostarczany bez sygnalizatora) Duży wózek na akumulator Art. Nr wózek na 2 akumulatory, wykonany z ocynkowanej blachy sygnalizatora) Duży wózek na akumulator Art. Nr wykonany z ocynkowanej blachy ze składanym masztem (dostarczany bez sygnalizatora) 130

130 Przenośna sygnalizacja świetlna Euro-Signal System nie posiada w pamięci żadnych standardowych programów. W prosty sposób można wprowadzić każdy indywidualny program i zaprogramować urządzenie. Program może być zachowany w pamięci i użyty później tak jak został wprowadzony lub istnieje możliwość jego modyfikacji. W każdej chwili wprowadzony program można usunąć i wprowadzić ponownie. Programowanie i synchronizacja sterownika odbywa się za pomocą przenośnego pilota. Ustawione czasy, zalecenia eksploatacyjne oraz wszelkie błędy widoczne są na wyświetlaczu pilota. Czasy świecenia poszczególnych latarni mogą odpowiadać wymogom krajów, w których przenośna sygnalizacja będzie używana Urządzenie może być ustawione aby pracować bez przerwy lub być czasowo wyłączane bez zmiany wprowadzonego programu. Wewnętrzny system podtrzymujący będzie umożliwiał kontynuowanie pracy urządzenia bezpośrednio po jego uruchomieniu. Czasy światła czerwonego i zielonego, informacje o stanie naładowania akumulatora oraz wszelkie błędy pokazywane są na wyświetlaczu pilota. Jeżeli wystąpią zakłócenia w pracy światła czerwonego lub napięcie akumulatora zasilającego spadnie poniżej 11,2 V, system automatycznie przełączy sygnalizator na światło żółte migowe. Ostatni wprowadzony program jest przechowywany w pamięci sterownika przez 20 godzin od momentu odłączenia sygnalizatorów od źródła zasilania. Źródła światła są zabezpieczone przed przypadkowymi zwarciami. Batteriewagen Metall groß, optional Zastosowanie: zaprojektowany dla dwóch faz nadzoru ruchu Charakterystyka: sterownik w komorze światła zielonego pilot do programowania z wyświetlaczem LCD automatyczne wyliczanie czasów światła czerwonego i zielonego na podstawie podanej długości odcinka i dopuszczalnej prędkości przejazdu kontrola napięcia (ochrona przed głębokim rozładowaniem akumulatora) przechowywanie programu po dłączeniu od źródła zasilania (do 20 godzin) automatyka zmierzchowa wybór programów dla poszczególnych krajów wybór poleceń w kilku językach, także w języku polskim Zasilanie: Akumulator 12 V lub V przez zasilacz Warianty pracy: sterowanie automatyczne, ciągłe zerwone, żółte migowe, lampy wyłączone, sterowanie ręczne Czasy pracy: Halogen: ok. 7 dni LED: ok dni z w pełni naładowanymi akumulatorami 12V/180Ah Nadzór: nadzór światła czerwonego automatyczna kontrola poprawności sygnałów i sprawności lamp dwa niezależne obwody czasu dla lepszej synchronizacji kontrola zwrotna Programowanie: przenośny pilot podłączany do ygnalizatorów na czas wprowadzania danych Synchronizacja: Przez bardzo dokładne zegary kwarcowe Art. nr Opis Opako LED Skład zestawu: 26201C 2 x sygnalizator z masztem x pilot x wózek na 1 akumulator Skład zestawu: 26201CLED 2 x sygnalizator z płytką sterującą i masztem x pilot x wózek na 1 akumulator Komory sygnalizatorów LED są wymienne z komorami sygnalizatorów halogenowych. wan 1 SYGNALIZACJA WAHADŁOWA 131

131 Art. nr Opis Przenośne sygnalizacje świetlne Euro-Signal Multi-Signal Multi-Signal LED 89796* Żarówka halogenowa 12V/10W ES 26246ES 26247ES Wkład LED, czerwony do Euro - Signal, 12V/8W, 80LED Wkład LED, pomarańczowy do Euro - Signal, 12V/8W, 80LED Wkład LED, zielony do Euro - Signal, 12V/8W, 80LED Detektor podczerwieni z kablem 80 cm Pilot Pilot Wózek metalowy na 1 akumulator (dostarczany bez akumulatora) Wózek metalowy na 1 akumulator z masztem (dostarczany bez sygnalizatora) 1 SYGNALIZACJA WAHADŁOWA Wózek metalowy na 2 akumulatory art. nr 25014B 1 132

132 Słupki, słupki do znaków drogowych i uchwyty Nowy plac budowy wymaga szybkiego montażu znaków drogowych w celu zapewnienia bezpieczeństwa użytkownikom dróg jak również pracownikom drogowym. Vario System z Horizont Klemmfi x zapewnia szybki i prosty sposób montażu i demontażu znaków drogowych. Vario Adapter pozwala szybko montować znaki drogowe na odpowiednich słupkach bez użycia narzędzi. Dodatkowo nasz nowy Uchwyt Vario do znaków drogowych pozwala na bezpieczny transport znaków wyposażonych w Vario adapter. SŁUPKI, SŁUPKI DO ZNAKÓW DROGOWYCH I UCHWYTY 133

133 Słupek okrągły Tworzywo odporne na uszkodzenia mechaniczne Kolor czerwony Ø 42 mm Z przystawką 60 x 60 mm, odpowiedni do wszystkich podstaw z otworem 60 mm Słupek nr 91, 1.25 m, waga 1.2 kg Słupek nr 92, 1.35 m, waga 1.3 kg Słupek nr 93, 1.50 m, waga 1.4 kg Słupek nr 94, 1.70 m, waga 1.6 kg Słupek nr 95, 2.00 m, waga 1.8 kg 10 SYSTEM DO INSTALACJI ZNAKÓW NA POBOCZU Słupek kwadratowy do znaków drogowych Vario 90-60, i Tworzywo odporne na uszkodzenia mechaniczne Kolor biały 60 x 60 mm Trzy pary otworów vario z przodu i z tyłu Otwory Vario umożliwiają montaż znaków drogowych z vario adapter Słupek nr 90-61, 2.00 m, waga 2,5 kg Słupek nr 90-62, 2.50 m, waga 3,1 kg Słupek nr 90-60, 3.00 m, waga 3,8 kg

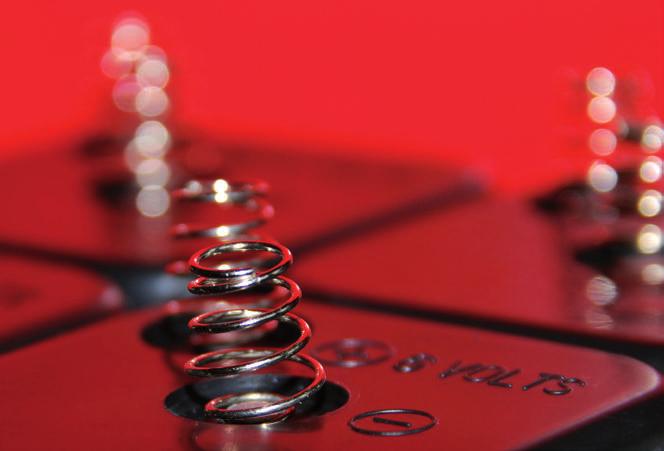

134 Vario adapter 8047 i / /10 Vario adapter 8048, do znaków drogowych z rantem, przekładka do 20 mm, w zestawie śruby ( 10 szt. / torebka) Vario adapter 8047, do znaków drogowych bez rantu, w zestawie śruby ( 10 szt. / torebka) mm Stojak na znaki drogowe Do składowania znaków drogowych z vario adapterem Przeznaczony do 11 znaków Ø 600 mm i 900 mm Wymiary: (dł. x szer.) 490 x 290 x 425 mm ok. 4,5 kg Stojak na znaki drogowe 1 Przystawka 96 Odpowiednia do okrągłych słupków Ø 42 mm, umożliwia mocowanie słupka do otworu 60 mm we wszystkich podstawach Ø 42 mm na 60mm, czarny 120 Przystawka do redukcji 8065 Odpowiednia do otworów 60 mm, umożliwia mocowanie słupka do otworu 40 mm lub 50 mm we wszystkich podstawach Z 60mm na 50 mm, biały Z 60mm na 40 mm, biały 120 Taśma unieważniająca znaki drogowe Samoprzylepna taśma do czasowego unieważnienia treści znaków drogowych Czarna z pomarańczowym fl uorescencyjnym pasem Tworzywo odporne na uszkodzenia mechaniczne Kolor czarny Tworzywo odporne na uszkodzenia mechaniczne Kolor biały Wodoodporna Długość 33 mm Szerokość 50 mm Szerokość 75 mm 4 SŁUPKI, SŁUPKI DO ZNAKÓW DROGOWYCH I UCHWYTY Szerokość 100 mm 3 135

135 Metalowy zacisk Do szybkiego montażu znaków drogowych na słupkach, rusztowaniach itp. Z otworem lub bez otworów do zawieszania na barierach Do okrągłych słupków Ø mm, do kwadratowych 40 x 40 mm Z otworami, do okrągłych słupków Ø mm, do kwadratowych 40 x 40 mm 150 Uchwyt 128 MS Szybki i prosty sposób montażu standardowych znaków drogowych na słupkach bez użycia narzędzi, wiercenia, śrub itp. Elastyczne a zarazem wytrzymałe tworzywo Kolor czarny Wytrzymała oczkowa śruba Odpowiedni do słupków Ø mm i 40 x 40 mm Uchwyt 128MS 150 Uchwyt 128 M Odpowiedni do słupków Ø mm i 40 x 40 mm Elastyczny Ze śrubą M M Uchwyt 128M 150 Plastikowy zacisk szybkiego montażu 126MO Odpowiedni do słupków Ø 48 mm, Ø 60 mm Elastyczny Zacisk szybkiego montażu 126MO 50 Plastikowy zacisk szybkiego montażu 121 Odpowiedni do słupków Ø 42 mm i 40 x 40 mm, łączony z art. nr Elastyczny Zacisk szybkiego montażu ADAPTERY Plastikowy zacisk szybkiego montażu 120 Uniwersalny zacisk z hakiem do art. nr Elastyczny pliable Zacisk szybkiego montażu

136 Baterie, akumulatory Długość działania lamp ostrzegawczych horizont zależniona jest od zastosowanych baterii i akumulatorów. Baterie horzont wyróżniają się wysoką wydajnością. Baterie alkaliczne wyróżniają się wysokim i stałym poziomem napięcia podczas całego okresu swej żywotności. Ponadto, baterie alkaliczne można stosować również przy temperaturze otoczenia poniżej 0 C. Baterie z horizont klemmfix nie zawierają kadmu ani rtęci. Zastosowanie akumulatorów do zasilania i świetlenia zapewnia optymalny poziom napięcia oraz maksymalną liczbę godzin pracy. Ekstremalne temperatury jak również nieodpowiednia konserwacja mogą mieć negatywny wpływ na żywotność baterii i akumulatorów. Baterie, akumulatory 137
