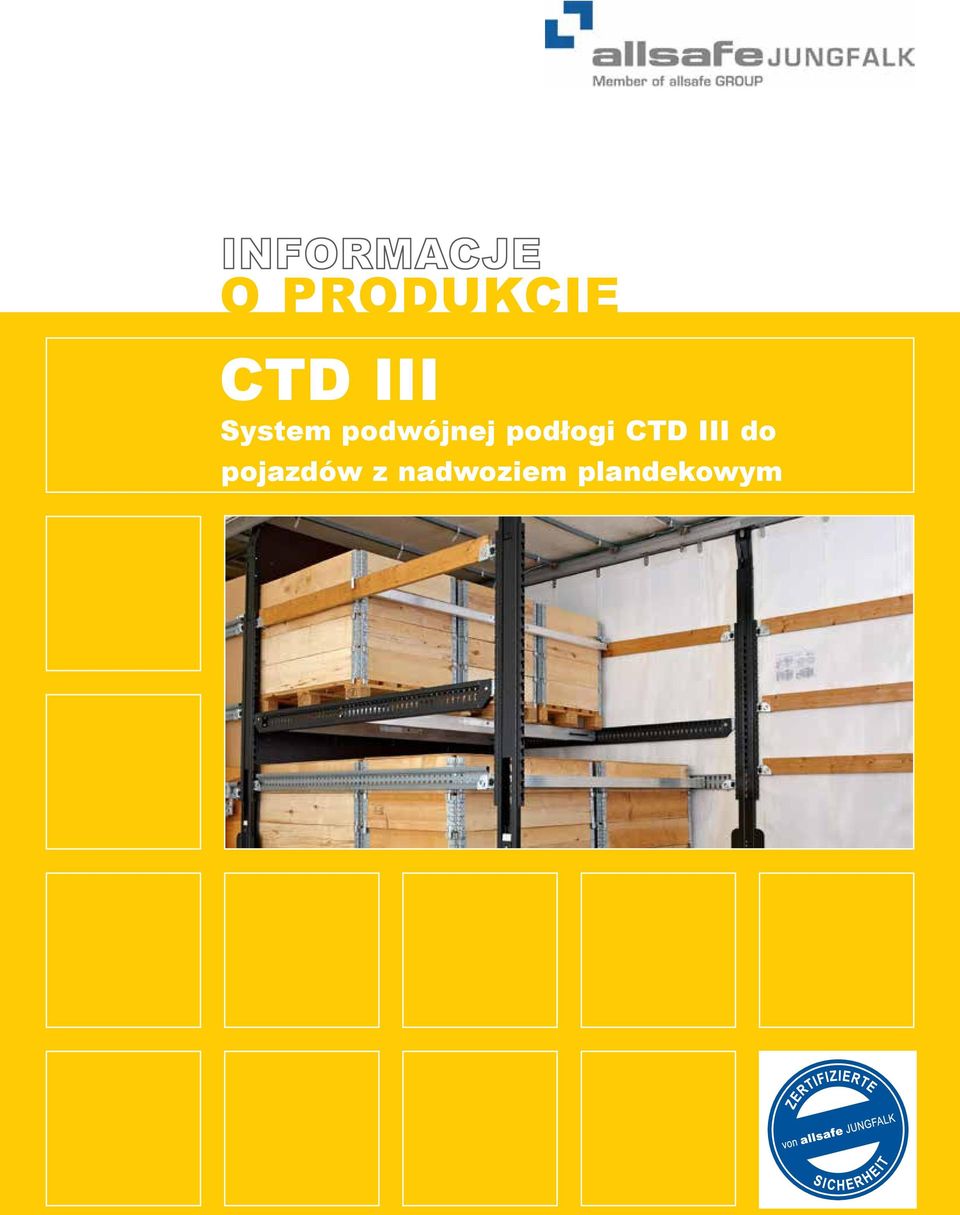

O PRODUKCIE CTD III. System podwójnej podłogi CTD III do pojazdów z nadwoziem plandekowym

Transkrypt

1 O PRODUKCIE CTD III System podwójnej podłogi CTD III do pojazdów z nadwoziem plandekowym

2 System podwójnej podłogi CTD III Zabezpieczenie ładunku Made in Germany SICHERHEIT MADE IN GERMANY 2

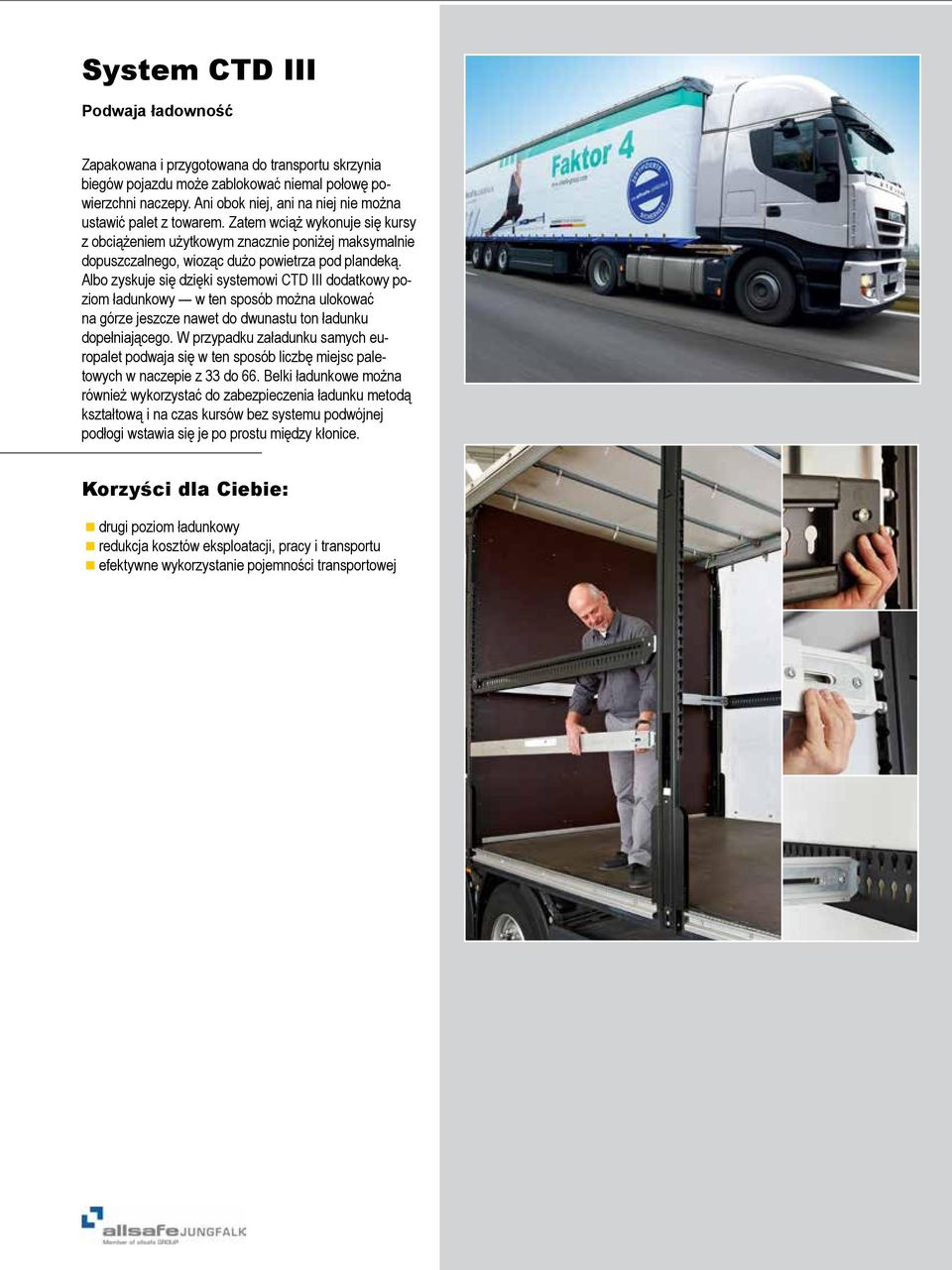

3 System CTD III Podwaja ładowność Zapakowana i przygotowana do transportu skrzynia biegów pojazdu może zablokować niemal połowę powierzchni naczepy. Ani obok niej, ani na niej nie można ustawić palet z towarem. Zatem wciąż wykonuje się kursy z obciążeniem użytkowym znacznie poniżej maksymalnie dopuszczalnego, wioząc dużo powietrza pod plandeką. Albo zyskuje się dzięki systemowi CTD III dodatkowy poziom ładunkowy w ten sposób można ulokować na górze jeszcze nawet do dwunastu ton ładunku dopełniającego. W przypadku załadunku samych europalet podwaja się w ten sposób liczbę miejsc paletowych w naczepie z 33 do 66. Belki ładunkowe można również wykorzystać do zabezpieczenia ładunku metodą kształtową i na czas kursów bez systemu podwójnej podłogi wstawia się je po prostu między kłonice. Korzyści dla Ciebie: drugi poziom ładunkowy redukcja kosztów eksploatacji, pracy i transportu efektywne wykorzystanie pojemności transportowej 3

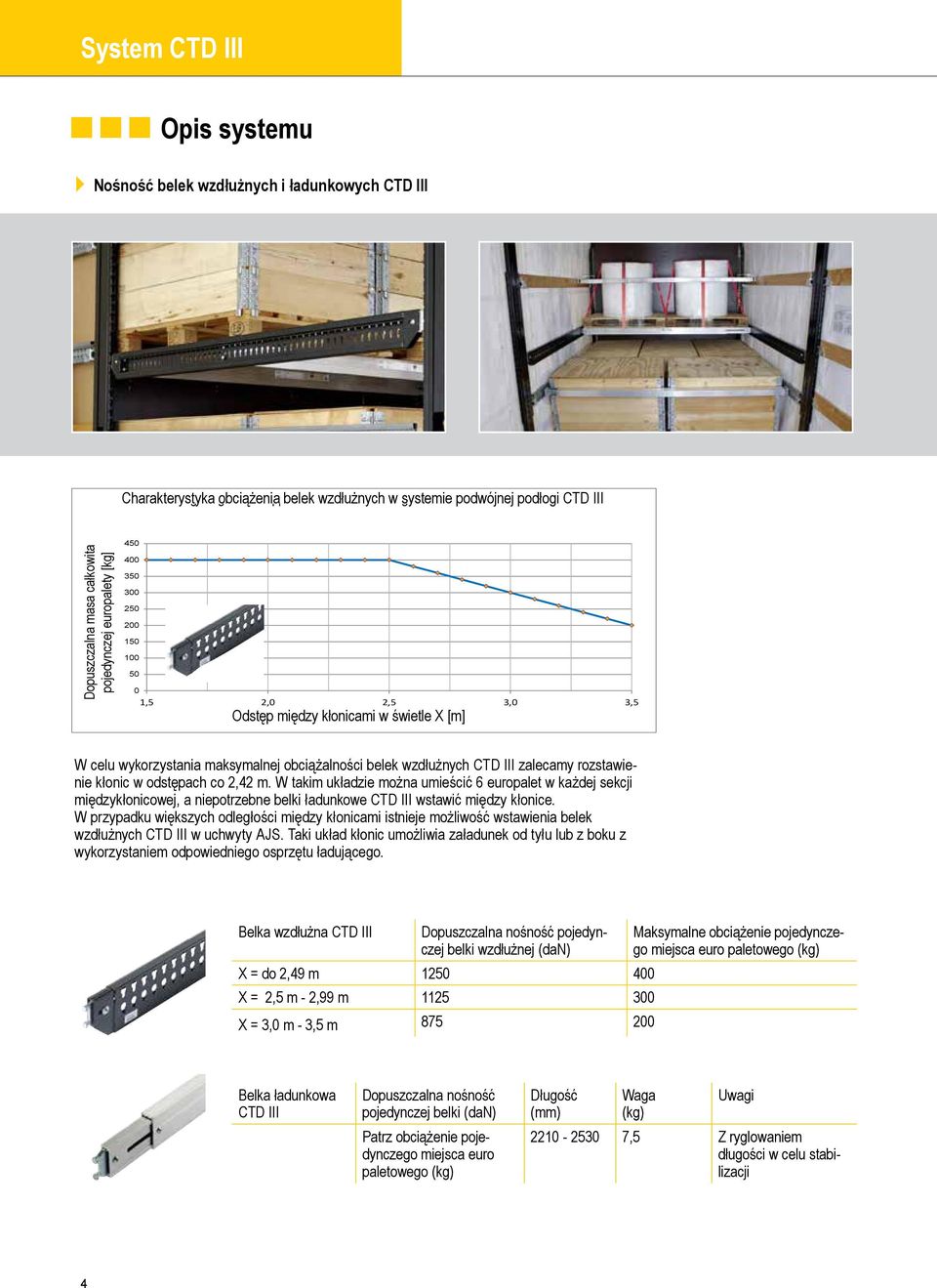

4 System CTD III Opis systemu } Nośność belek wzdłużnych i ładunkowych CTD III Charakterystyka Belastungsdiagramm obciążenia Doppelstock belek wzdłużnych für CTD III-Längsbalken w systemie podwójnej podłogi CTD III zul. Dopuszczalna Gesamtgewicht masa pro Europalette całkowita [kg] pojedynczej europalety [kg] ,5 2,0 2,5 3,0 3,5 Odstęp między lichter Rungenabstand kłonicami w X świetle [m] X [m] W celu wykorzystania maksymalnej obciążalności belek wzdłużnych CTD III zalecamy rozstawienie kłonic w odstępach co 2,42 m. W takim układzie można umieścić 6 europalet w każdej sekcji międzykłonicowej, a niepotrzebne belki ładunkowe CTD III wstawić między kłonice. W przypadku większych odległości między kłonicami istnieje możliwość wstawienia belek wzdłużnych CTD III w uchwyty AJS. Taki układ kłonic umożliwia załadunek od tyłu lub z boku z wykorzystaniem odpowiedniego osprzętu ładującego. Belka wzdłużna CTD III Dopuszczalna nośność pojedynczej belki wzdłużnej (dan) X = do 2,49 m X = 2,5 m - 2,99 m X = 3,0 m - 3,5 m Maksymalne obciążenie pojedynczego miejsca euro paletowego (kg) Belka ładunkowa CTD III Dopuszczalna nośność pojedynczej belki (dan) Patrz obciążenie pojedynczego miejsca euro paletowego (kg) Długość (mm) Waga (kg) Uwagi ,5 Z ryglowaniem długości w celu stabilizacji 4

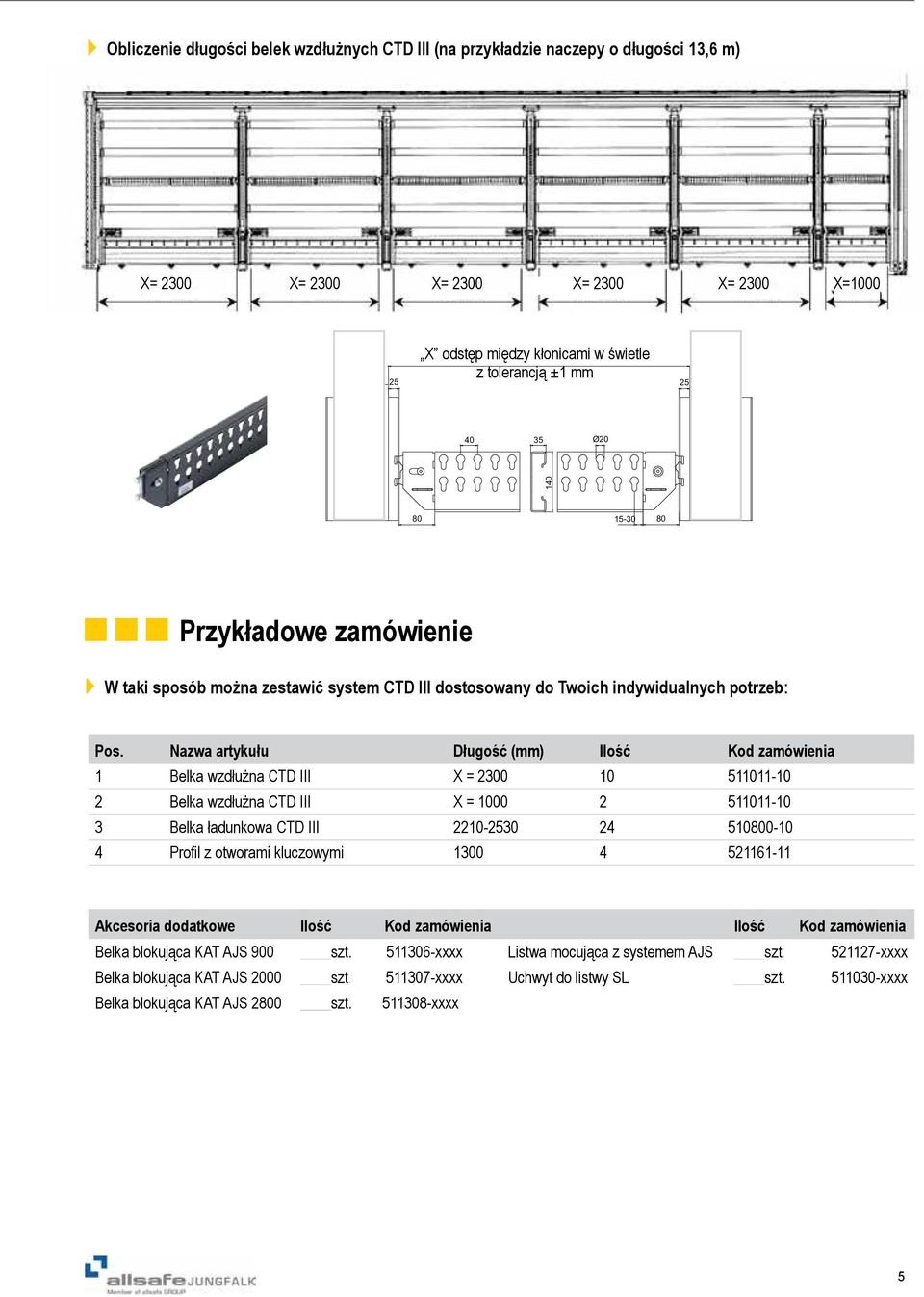

5 } Obliczenie długości belek wzdłużnych CTD III (na przykładzie naczepy o długości 13,6 m) X= 2300 X= 2300 X= 2300 X= 2300 X= 2300 X=1000 X odstęp między kłonicami w świetle z tolerancją ±1 mm Ø } Przykładowe zamówienie W taki sposób można zestawić system CTD III dostosowany do Twoich indywidualnych potrzeb: Pos. Nazwa artykułu Długość (mm) Ilość Kod zamówienia 1 Belka wzdłużna CTD III X = Belka wzdłużna CTD III X = Belka ładunkowa CTD III Profil z otworami kluczowymi Akcesoria dodatkowe Ilość Kod zamówienia Ilość Kod zamówienia Belka blokująca KAT AJS 900 szt xxxx Listwa mocująca z systemem AJS szt xxxx Belka blokująca KAT AJS 2000 szt xxxx Uchwyt do listwy SL szt xxxx Belka blokująca KAT AJS 2800 szt xxxx 5

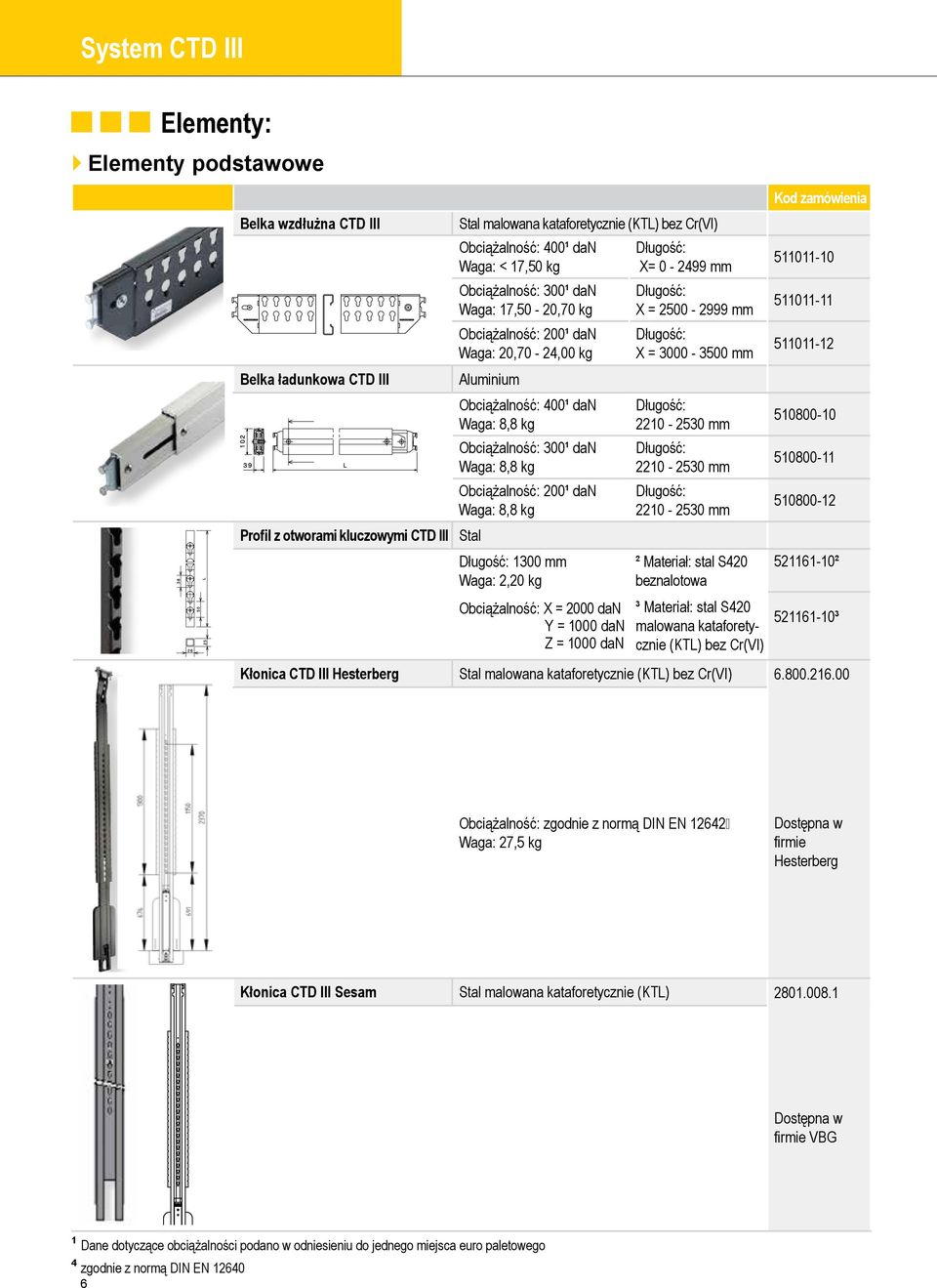

6 System CTD III Elementy: } Elementy podstawowe Belka wzdłużna CTD III Obciążalność: 400¹ dan Waga: < 17,50 kg Obciążalność: 300¹ dan Waga: 17,50-20,70 kg Obciążalność: 200¹ dan Waga: 20,70-24,00 kg Belka ładunkowa CTD III Aluminium Obciążalność: 400¹ dan Waga: 8,8 kg Obciążalność: 300¹ dan Waga: 8,8 kg Obciążalność: 200¹ dan Waga: 8,8 kg Profil z otworami kluczowymi CTD III Stal Długość: 1300 mm Waga: 2,20 kg Stal malowana kataforetycznie (KTL) bez Cr(VI) Obciążalność: X = 2000 dan Y = 1000 dan Z = 1000 dan Kod zamówienia Długość: X= mm Długość: X = mm Długość: X = mm Długość: mm Długość: mm Długość: mm ² Materiał: stal S420 beznalotowa ³ Materiał: stal S420 malowana kataforetycznie (KTL) bez Cr(VI) ² ³ Kłonica CTD III Hesterberg Stal malowana kataforetycznie (KTL) bez Cr(VI) Obciążalność: zgodnie z normą DIN EN 12642⁴ Waga: 27,5 kg Dostępna w firmie Hesterberg Kłonica CTD III Sesam Stal malowana kataforetycznie (KTL) Dostępna w firmie VBG ¹ Dane dotyczące obciążalności podano w odniesieniu do jednego miejsca euro paletowego zgodnie z normą DIN EN

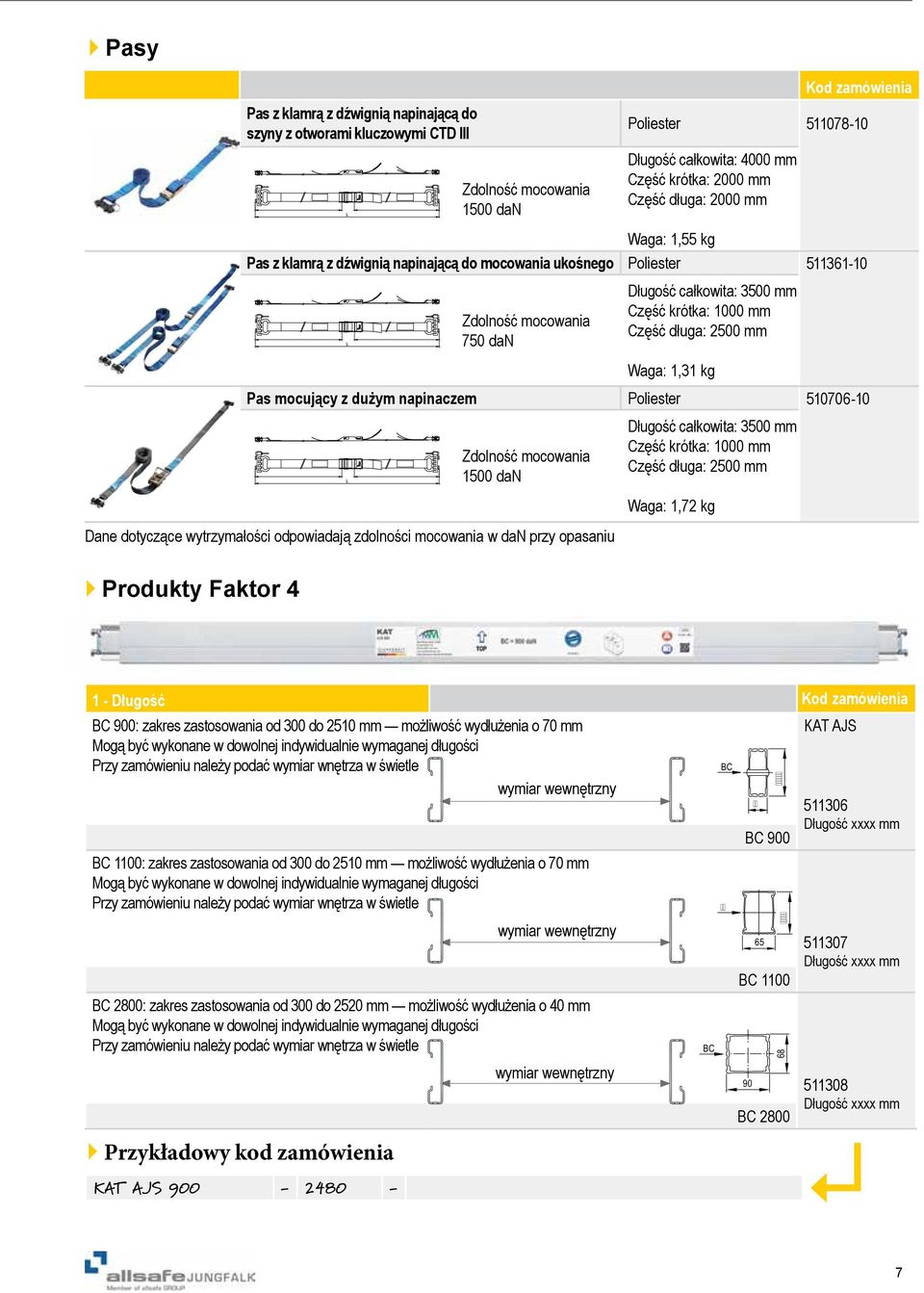

7 } Pasy } Produkty Faktor 4 Pas z klamrą z dźwignią napinającą do szyny z otworami kluczowymi CTD III Zdolność mocowania 1500 dan Kod zamówienia Poliester Długość całkowita: 4000 mm Część krótka: 2000 mm Część długa: 2000 mm Waga: 1,55 kg Pas z klamrą z dźwignią napinającą do mocowania ukośnego Poliester Zdolność mocowania 750 dan Długość całkowita: 3500 mm Część krótka: 1000 mm Część długa: 2500 mm Waga: 1,31 kg Pas mocujący z dużym napinaczem Poliester Zdolność mocowania 1500 dan Dane dotyczące wytrzymałości odpowiadają zdolności mocowania w dan przy opasaniu Długość całkowita: 3500 mm Część krótka: 1000 mm Część długa: 2500 mm Waga: 1,72 kg 1 - Długość Kod zamówienia BC 900: zakres zastosowania od 300 do 2510 mm możliwość wydłużenia o 70 mm KAT AJS Mogą być wykonane w dowolnej indywidualnie wymaganej długości Przy zamówieniu należy podać wymiar wnętrza w świetle BC wymiar wewnętrzny Długość xxxx mm BC 900 BC 1100: zakres zastosowania od 300 do 2510 mm możliwość wydłużenia o 70 mm Mogą być wykonane w dowolnej indywidualnie wymaganej długości Przy zamówieniu należy podać wymiar wnętrza w świetle wymiar wewnętrzny BC 2800: zakres zastosowania od 300 do 2520 mm możliwość wydłużenia o 40 mm Mogą być wykonane w dowolnej indywidualnie wymaganej długości Przy zamówieniu należy podać wymiar wnętrza w świetle wymiar wewnętrzny } Przykładowy kod zamówienia KAT AJS BC 65 BC BC Długość xxxx mm Długość xxxx mm 7

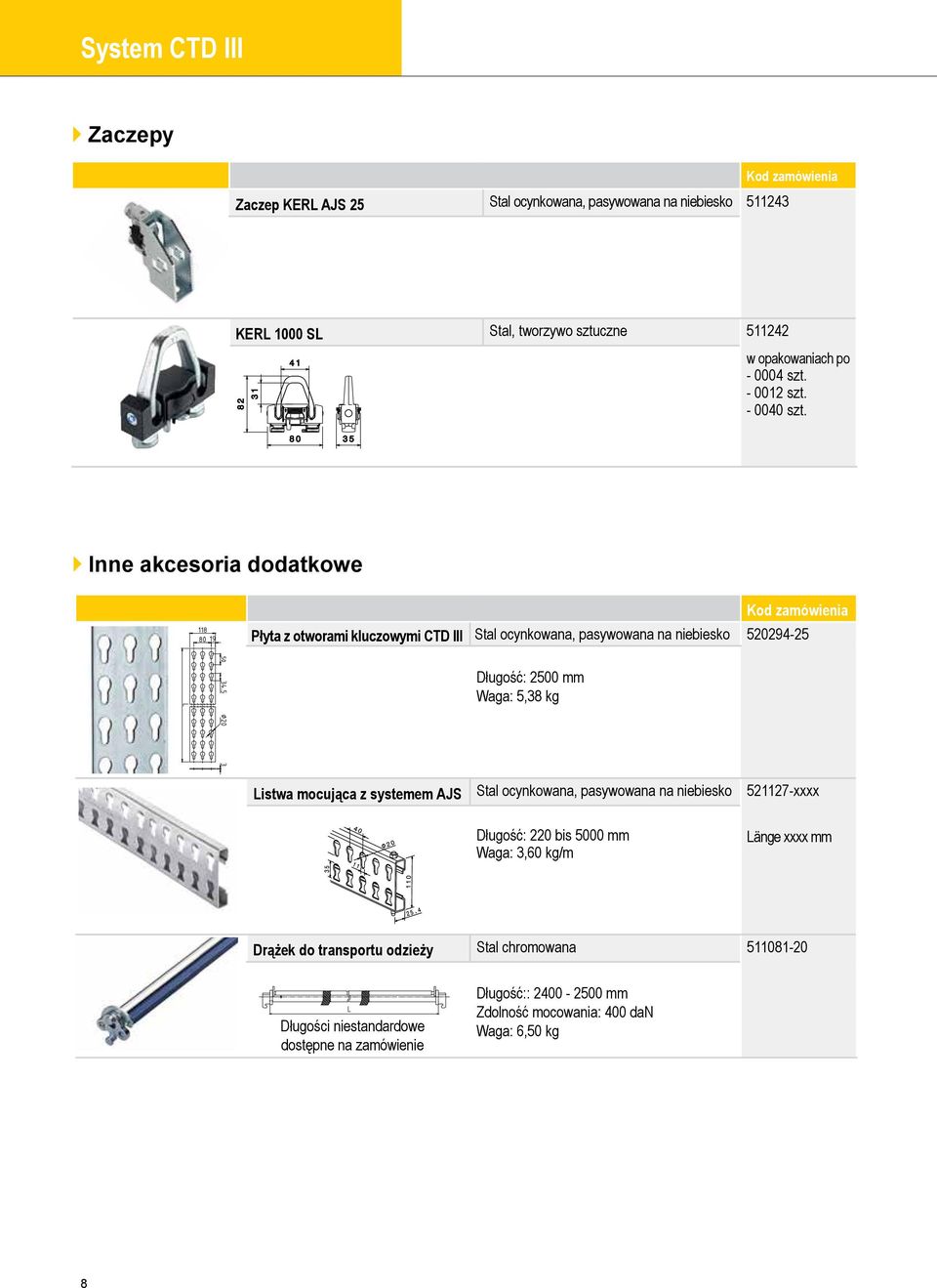

8 System CTD III } Zaczepy Kod zamówienia Zaczep KERL AJS 25 Stal ocynkowana, pasywowana na niebiesko KERL 1000 SL Stal, tworzywo sztuczne w opakowaniach po szt szt szt. } Inne akcesoria dodatkowe Kod zamówienia Płyta z otworami kluczowymi CTD III Stal ocynkowana, pasywowana na niebiesko Długość: 2500 mm Waga: 5,38 kg Listwa mocująca z systemem AJS Stal ocynkowana, pasywowana na niebiesko xxxx Długość: 220 bis 5000 mm Waga: 3,60 kg/m Länge xxxx mm Drążek do transportu odzieży Stal chromowana Długości niestandardowe dostępne na zamówienie Długość:: mm Zdolność mocowania: 400 dan Waga: 6,50 kg 8

9 Przykłady zastosowania, do zabezpieczenia ładunku Pas do otworów kluczowych CTD III Belka blokująca KAT AJS Belka blokująca PAT Belka ładunkowa CTD III Belka wzdłużna CTD III Listwa mocująca z systemem AJS 9

10 System CTD III Możliwe kombinacje CTD III Kłonica Hesterberg Kłonica Sesam Profil z otworami kluczowymi CTD III, Belka wzdłużna CTD III, Belka wzdłużna CTD III, Belka ładunkowa CTD III, Belka blokująca KAT AJS Drążek do transportu odzieży, Uchwyt do listwy SL, Zaczep z pojedynczym sworzniem, Zaczep KERL 1000 SL, Pas z klamrą z dźwignią napinającą, / Pas mocujący z dużym napinaczem, Uchwyt AJS,

11 Listwa mocująca z systemem AJS, Dalsze informacje Instrukcja obsługi Instrukcja montażu Księga kontrolna 11
