TownGuide Core. Wybierz najlepsze rozwiązanie.

Transkrypt

1 TownGuide Core Wybierz najlepsze rozwiązanie.

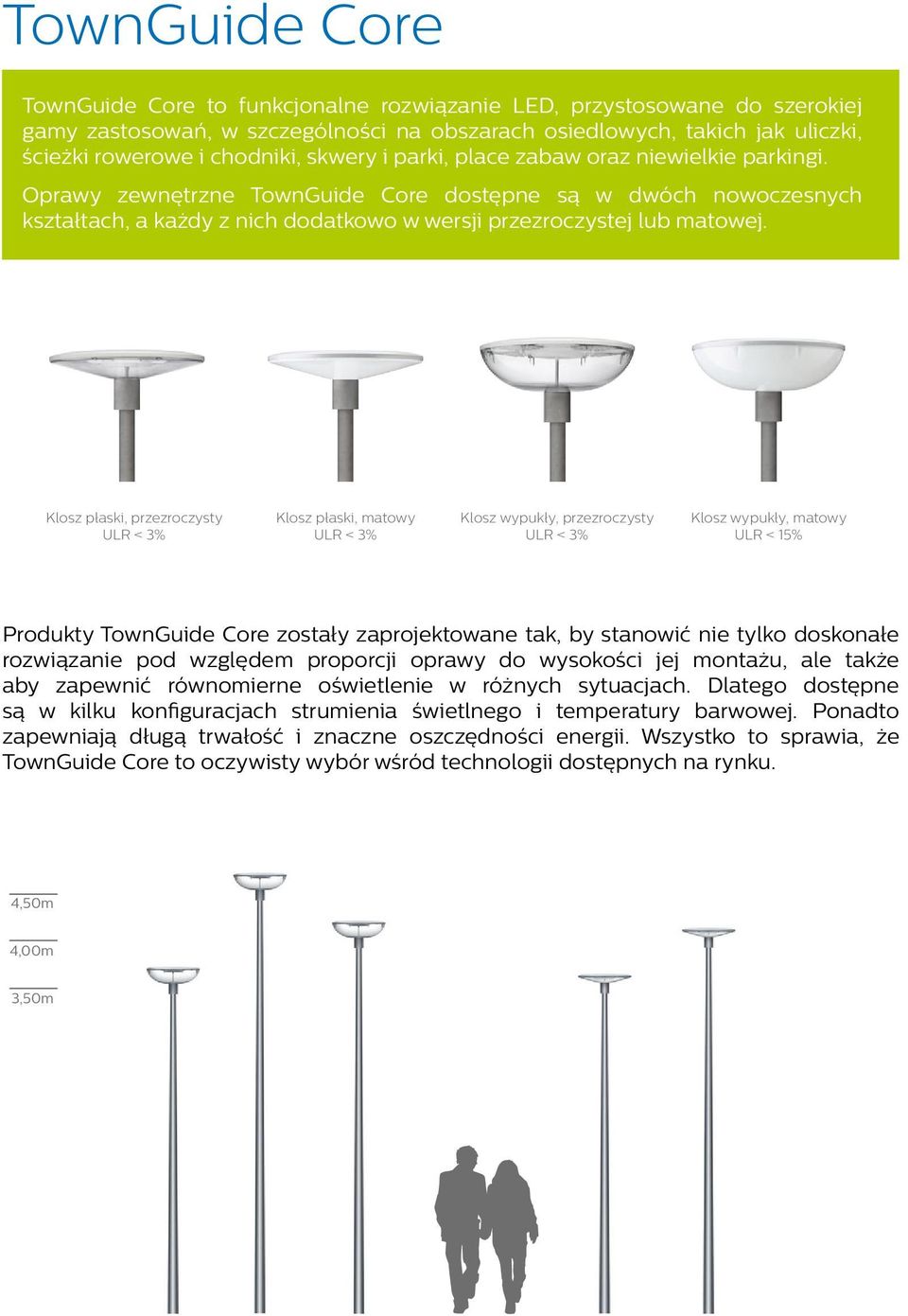

2 TownGuide Core TownGuide Core to funkcjonalne rozwiązanie, przystosowane do szerokiej gamy zastosowań, w szczególności na obszarach osiedlowych, takich jak uliczki, ścieżki rowerowe i chodniki, skwery i parki, place zabaw oraz niewielkie parkingi. Oprawy zewnętrzne TownGuide Core dostępne są w dwóch nowoczesnych kształtach, a każdy z nich dodatkowo w wersji przezroczystej lub matowej. Klosz płaski, przezroczysty ULR < 3% Klosz płaski, matowy ULR < 3% Klosz wypukły, przezroczysty ULR < 3% Klosz wypukły, matowy ULR < 15% Produkty TownGuide Core zostały zaprojektowane tak, by stanowić nie tylko doskonałe rozwiązanie pod względem proporcji y do wysokości jej montażu, ale także aby zapewnić równomierne oświetlenie w różnych sytuacjach. Dlatego dostępne są w kilku konfiguracjach strumienia świetlnego i temperatury barwowej. Ponadto zapewniają długą trwałość i znaczne oszczędności. Wszystko to sprawia, że TownGuide Core to oczywisty wybór wśród technologii dostępnych na rynku. 4,50m 4,00m 3,50m

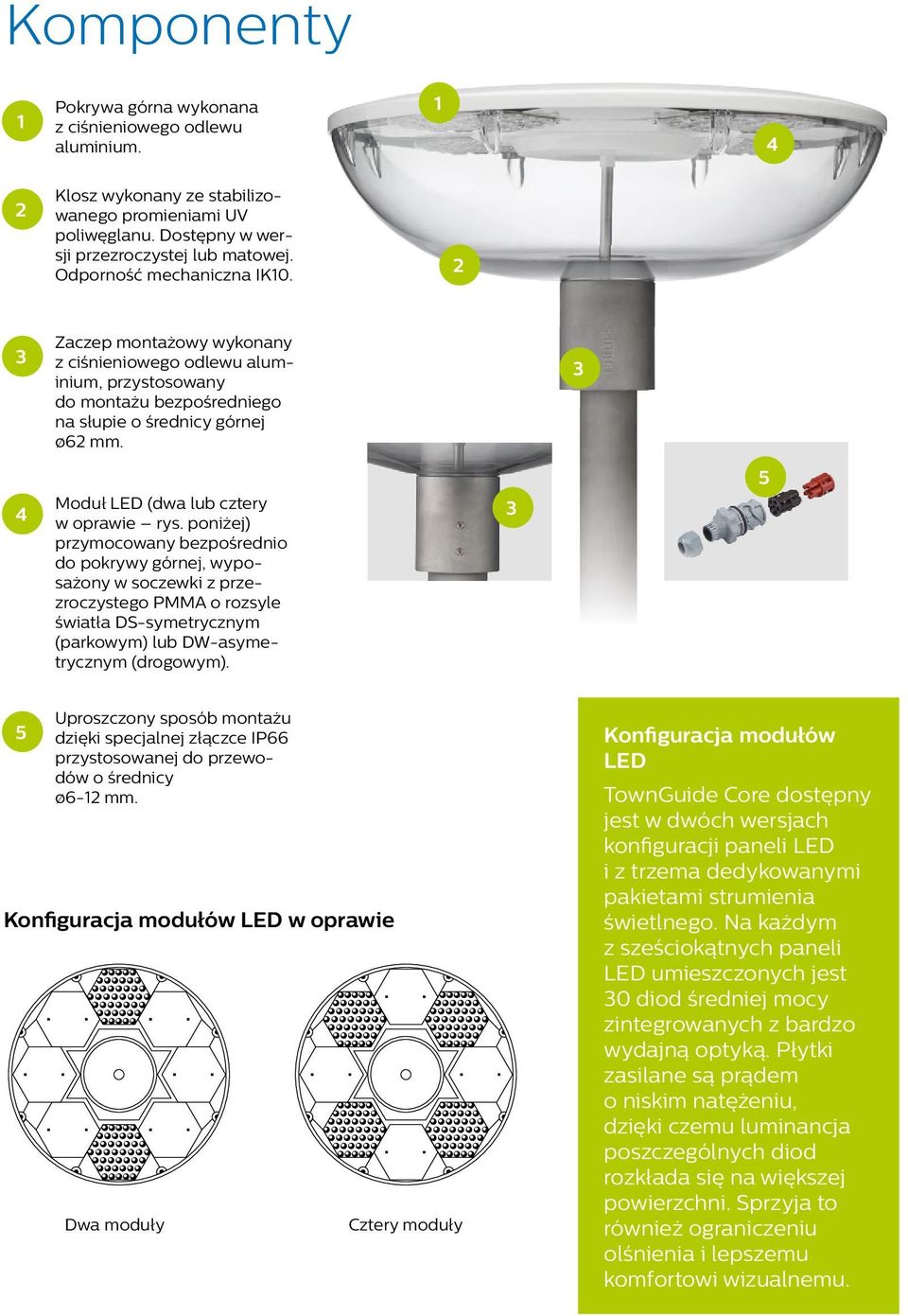

3 Komponenty 1 Pokrywa górna wykonana z ciśnieniowego odlewu aluminium Klosz wykonany ze stabilizowanego promieniami UV poliwęglanu. Dostępny w wersji przezroczystej lub matowej. Odporność mechaniczna IK Zaczep montażowy wykonany z ciśnieniowego odlewu aluminium, przystosowany do montażu bezpośredniego na słupie o średnicy górnej ø62 mm. 3 4 Moduł (dwa lub cztery w ie rys. poniżej) przymocowany bezpośrednio do pokrywy górnej, wyposażony w soczewki z przezroczystego PMMA o rozsyle światła DS-symetrycznym (parkowym) lub DW-asymetrycznym (drogowym) Uproszczony sposób montażu dzięki specjalnej złączce IP66 przystosowanej do przewodów o średnicy ø6-12 mm. Konfiguracja modułów w ie Dwa moduły Cztery moduły Konfiguracja modułów TownGuide Core dostępny jest w dwóch wersjach konfiguracji paneli i z trzema dedykowanymi pakietami strumienia świetlnego. Na każdym z sześciokątnych paneli umieszczonych jest 30 diod średniej mocy zintegrowanych z bardzo wydajną optyką. Płytki zasilane są prądem o niskim natężeniu, dzięki czemu luminancja poszczególnych diod rozkłada się na większej powierzchni. Sprzyja to również ograniczeniu olśnienia i lepszemu komfortowi wizualnemu.

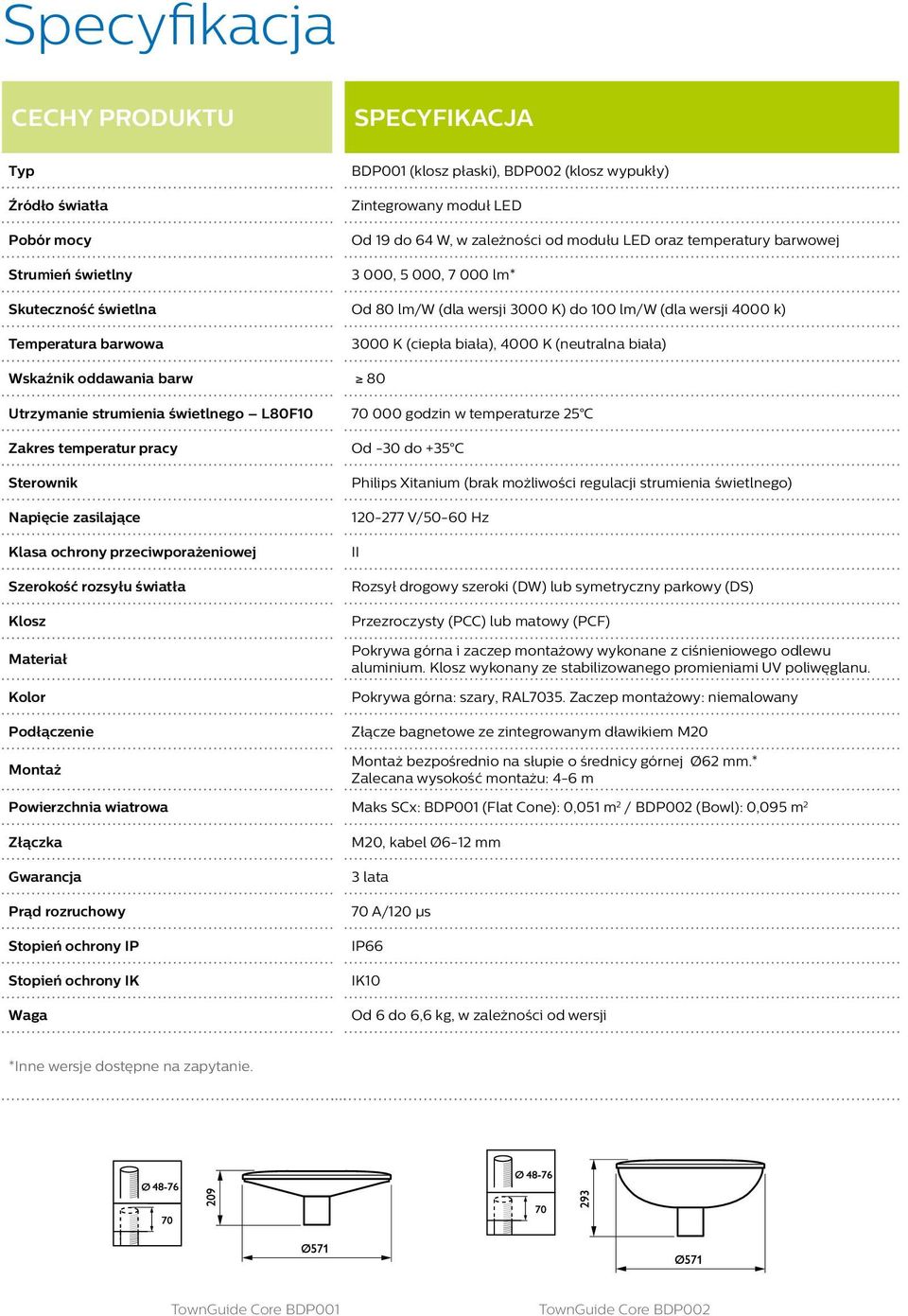

4 Specyfikacja CECHY PRODUKTU SPECYFIKACJA Typ Źródło światła Pobór mocy Strumień świetlny BDP001 (klosz płaski), BDP002 (klosz wypukły) Zintegrowany moduł Od 19 do 64 W, w zależności od modułu oraz temperatury barwowej 3 000, 5 000, lm* Skuteczność świetlna Od 80 lm/w (dla wersji 3000 K) do 100 lm/w (dla wersji 4000 k) Temperatura barwowa 3000 K (ciepła biała), 4000 K (neutralna biała) Wskaźnik oddawania barw 80 Utrzymanie strumienia świetlnego L80F godzin w temperaturze 25 C Zakres temperatur pracy Sterownik Napięcie zasilające Klasa ochrony przeciwporażeniowej Szerokość rozsyłu światła Klosz Materiał Kolor Podłączenie Montaż Od -30 do +35 C Philips Xitanium (brak możliwości regulacji strumienia świetlnego) V/50-60 Hz II Rozsył drogowy szeroki (DW) lub symetryczny parkowy (DS) Przezroczysty (PCC) lub matowy (PCF) Pokrywa górna i zaczep montażowy wykonane z ciśnieniowego odlewu aluminium. Klosz wykonany ze stabilizowanego promieniami UV poliwęglanu. Pokrywa górna: szary, RAL7035. Zaczep montażowy: niemalowany Złącze bagnetowe ze zintegrowanym dławikiem M20 Montaż bezpośrednio na słupie o średnicy górnej Ø62 mm.* Zalecana wysokość montażu: 4-6 m Powierzchnia wiatrowa Maks SCx: BDP001 (Flat Cone): 0,051 m 2 / BDP002 (Bowl): 0,095 m 2 Złączka Gwarancja Prąd rozruchowy Stopień ochrony IP Stopień ochrony IK Waga M20, kabel Ø6-12 mm 3 lata 70 A/120 μs IP66 IK10 Od 6 do 6,6 kg, w zależności od wersji *Inne wersje dostępne na zapytanie. TownGuide Core BDP001

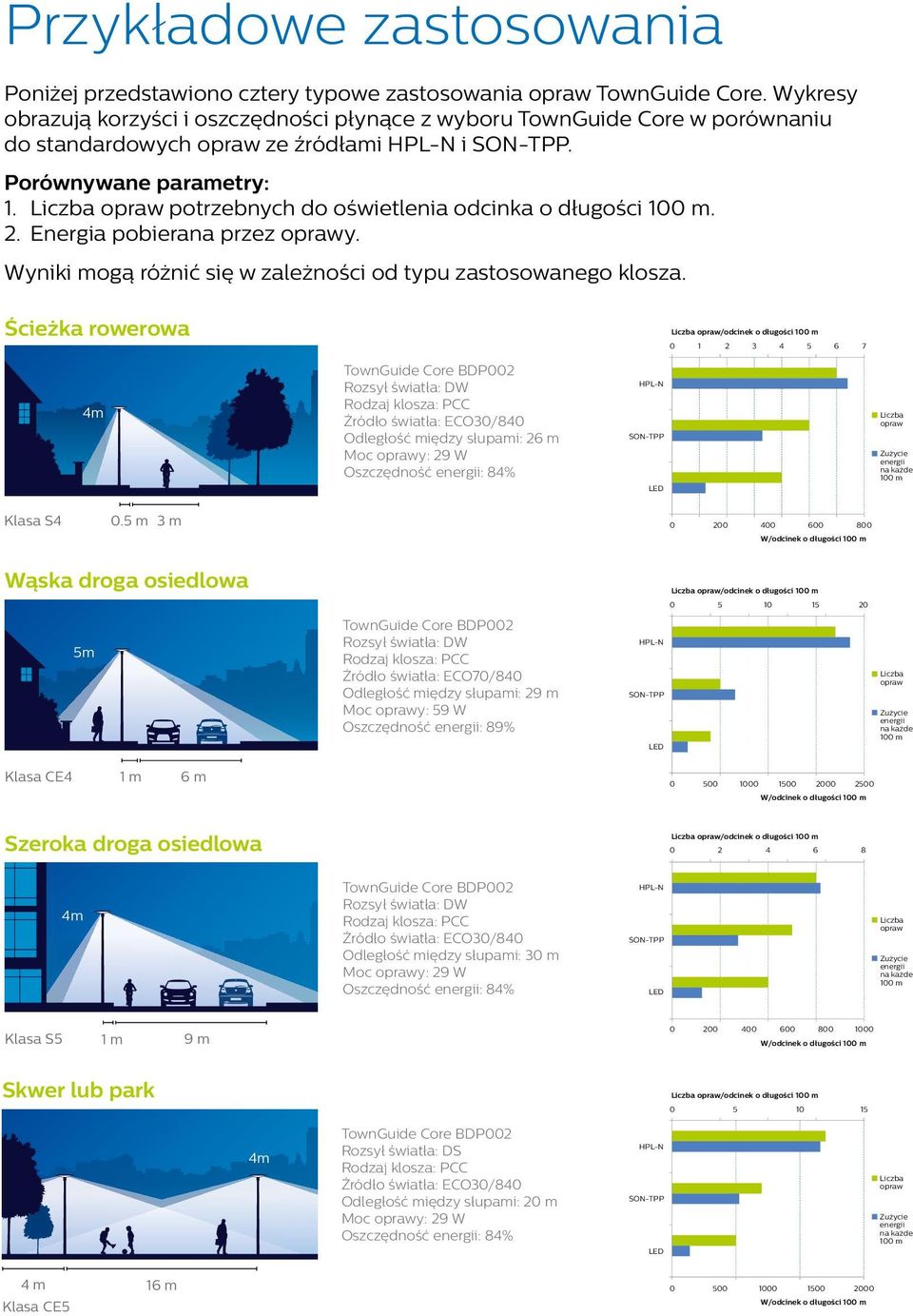

5 Przykładowe zastosowania Poniżej przedstawiono cztery typowe zastosowania TownGuide Core. Wykresy obrazują korzyści i oszczędności płynące z wyboru TownGuide Core w porównaniu do standardowych ze źródłami i. Porównywane parametry: 1. potrzebnych do oświetlenia odcinka o długości. 2. Energia pobierana przez y. Wyniki mogą różnić się w zależności od typu zastosowanego klosza. Ścieżka rowerowa /odcinek o długości m Rozsył światła: DW Źródło światła: ECO30/840 Odległość między słupami: 26 m Moc y: 29 W Oszczędność : 84% Klasa S4 0.5 m 3 m Wąska droga osiedlowa /odcinek o długości m Rozsył światła: DW Źródło światła: ECO70/840 Odległość między słupami: 29 m Moc y: 59 W Oszczędność : 89% Klasa CE4 1 m 6 m Szeroka droga osiedlowa /odcinek o długości m Rozsył światła: DW Źródło światła: ECO30/840 Odległość między słupami: 30 m Moc y: 29 W Oszczędność : 84% Klasa S5 1 m 9 m Skwer lub park /odcinek o długości m Rozsył światła: DS Źródło światła: ECO30/840 Odległość między słupami: 20 m Moc y: 29 W Oszczędność : 84% 4 m Klasa CE5 16 m

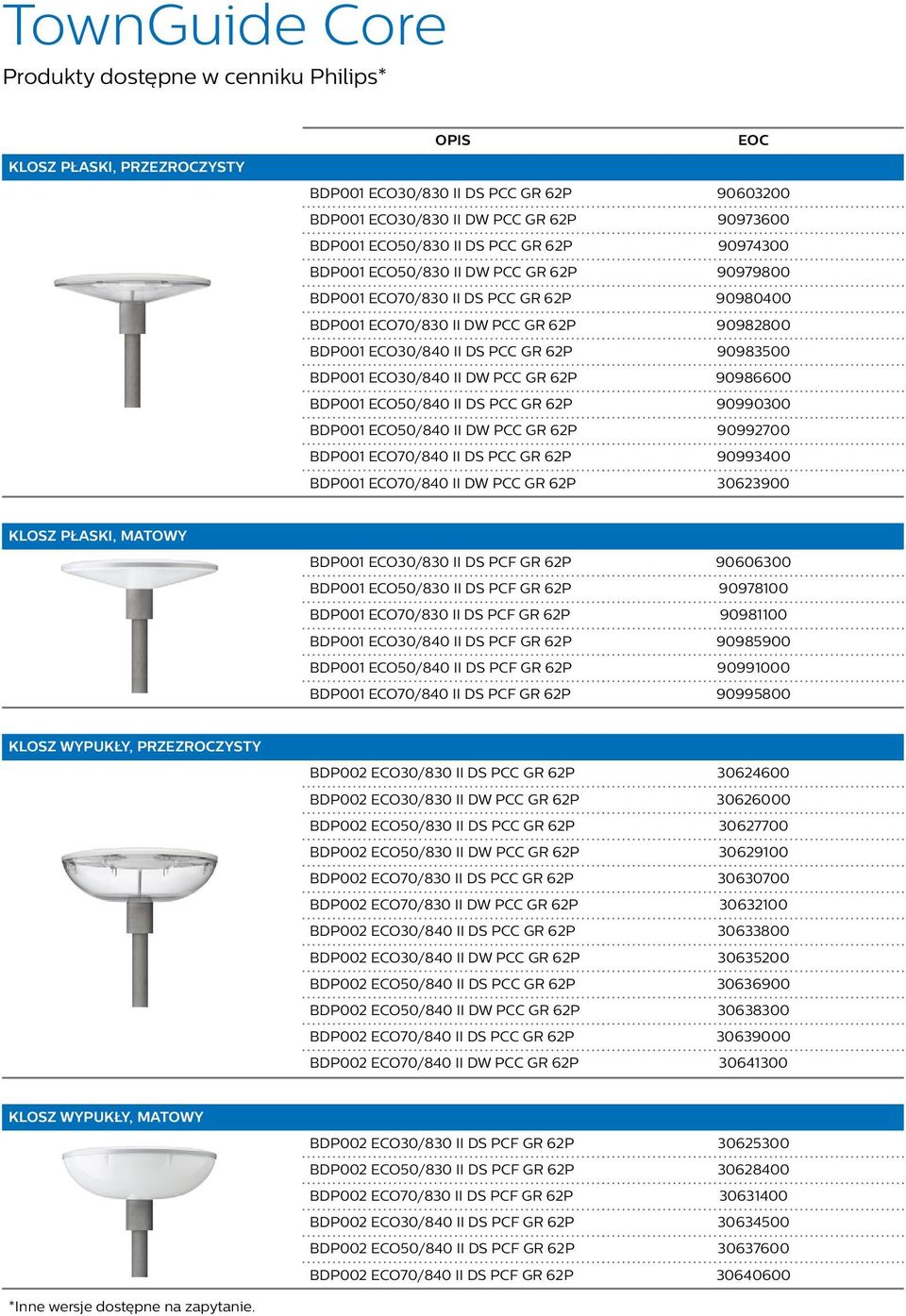

6 TownGuide Core Produkty dostępne w cenniku Philips* KLOSZ PŁASKI, PRZEZROCZYSTY OPIS EOC BDP001 ECO30/830 II DS PCC GR 62P BDP001 ECO30/830 II DW PCC GR 62P BDP001 ECO50/830 II DS PCC GR 62P BDP001 ECO50/830 II DW PCC GR 62P BDP001 ECO70/830 II DS PCC GR 62P BDP001 ECO70/830 II DW PCC GR 62P BDP001 ECO30/840 II DS PCC GR 62P BDP001 ECO30/840 II DW PCC GR 62P BDP001 ECO50/840 II DS PCC GR 62P BDP001 ECO50/840 II DW PCC GR 62P BDP001 ECO70/840 II DS PCC GR 62P BDP001 ECO70/840 II DW PCC GR 62P KLOSZ PŁASKI, MATOWY BDP001 ECO30/830 II DS PCF GR 62P BDP001 ECO50/830 II DS PCF GR 62P BDP001 ECO70/830 II DS PCF GR 62P BDP001 ECO30/840 II DS PCF GR 62P BDP001 ECO50/840 II DS PCF GR 62P BDP001 ECO70/840 II DS PCF GR 62P KLOSZ WYPUKŁY, PRZEZROCZYSTY BDP002 ECO30/830 II DS PCC GR 62P BDP002 ECO30/830 II DW PCC GR 62P BDP002 ECO50/830 II DS PCC GR 62P BDP002 ECO50/830 II DW PCC GR 62P BDP002 ECO70/830 II DS PCC GR 62P BDP002 ECO70/830 II DW PCC GR 62P BDP002 ECO30/840 II DS PCC GR 62P BDP002 ECO30/840 II DW PCC GR 62P BDP002 ECO50/840 II DS PCC GR 62P BDP002 ECO50/840 II DW PCC GR 62P BDP002 ECO70/840 II DS PCC GR 62P BDP002 ECO70/840 II DW PCC GR 62P KLOSZ WYPUKŁY, MATOWY BDP002 ECO30/830 II DS PCF GR 62P BDP002 ECO50/830 II DS PCF GR 62P BDP002 ECO70/830 II DS PCF GR 62P BDP002 ECO30/840 II DS PCF GR 62P BDP002 ECO50/840 II DS PCF GR 62P BDP002 ECO70/840 II DS PCF GR 62P *Inne wersje dostępne na zapytanie.
