1 Kreatywne zastosowanie OZE w praktyce Przykłady wykorzystania OZE w budownictwie pasywnym aspekt ekonomiczny Autor: Bartosz Królczyk, Stowarzyszenie Wielkopolski Dom Pasywny października 2018 r. CDR w Brwinowie O/Poznań,

2 S Z K O L E N I E C D R WYKORZYSTANIE STANDARDU PASYWNEGO I ODNAWIALNYCH ŹRÓDEŁ ENERGII W BUDYNKACH MIESZKALNYCH I W PRZEDSIĘBIORSTWACH BARTOSZ KRÓLCZYK STOWARZYSZENIE WIELKOPOLSKI DOM PASYWNY

3 CO TO JEST STANDARD PASYWY? WC DOVISTA DK RK Standard pasywny to zestaw dodatkowych zasad stosowanych przy projektowaniu i budowie obiektów, których CELEM jest zapewnienie: Minimalnego zapotrzebowania na energię cieplną (do ogrzewania i do chłodzenia) Maksymalnego komfortu użytkowników (temperatury, świeżości i wilgotności powietrza) Trwałości i jakości budynku na długie lata

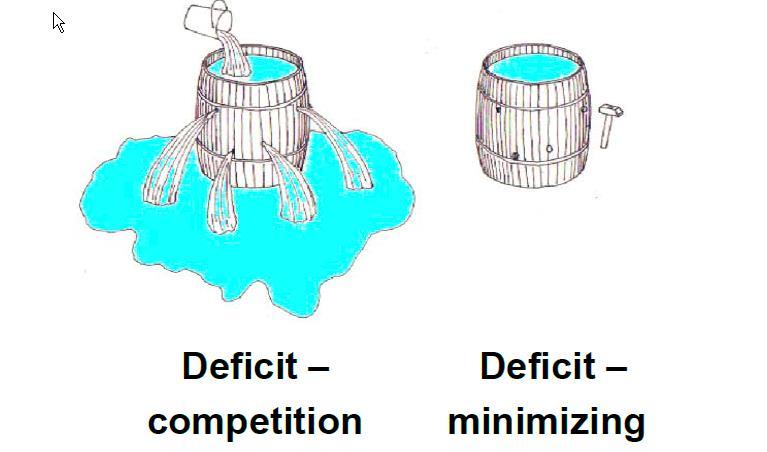

4 MINIMALNE ZAPOTRZEBOWANIE NA ENERGIĘ CIEPLNĄ Osiągane jest przez: 1. ZAPOBIEGANIE STRATOM Konkurowanie ze stratami Zapobieganie stratom

5 MINIMALNE ZAPOTRZEBOWANIE NA ENERGIĘ CIEPLNĄ Osiągane jest przez: 1. ZAPOBIEGANIE STRATOM: przez przewodzenie ciepła (poprzez zewnętrzną powłokę budynku) przez niekontrolowaną wentylację

6 MINIMALNE ZAPOTRZEBOWANIE NA ENERGIĘ CIEPLNĄ Osiągane jest przez: 2. WYKORZYSTANIE PASYWNYCH ZYSKÓW CIEPŁA aktywne pasywne Pasywne słoneczne zyski ciepła

7 DLACZEGO STANDARD PASYWNY NAZYWA SIĘ PASYWNY? Bo wykorzystuje energię słoneczną w sposób pasywny (czyli bez wykorzystania urządzeń, instalacji aktywnie przetwarzających energię) Idea jest taka by ludzie musieli jak najmniej ingerować w działanie budynku, który sam otoczy ich komfortem Nie jest to nazwa marketingowa, ale techniczna

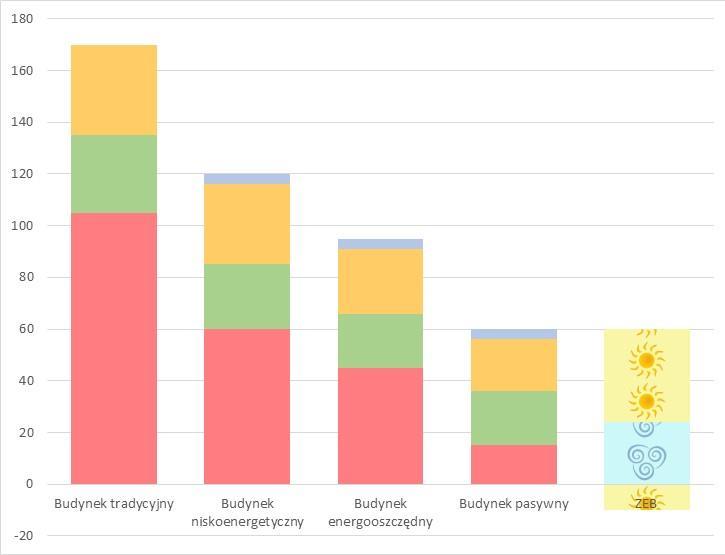

8 ZAPOTRZEBOWANIE NA ENERGIĘ W BUDYNKACH O RÓŻNYM STANDARDZIE kwh/m2*rok Energia z PV Energia z pompy ciepła Pojazd elektryczny ~WT2014 ~WT2017 ~WT2021

9 KORZYŚCI OBNIŻENIA ZAPOTRZEBOWANIA NA ENERGIĘ W BUDYNKACH DLA FIRM Niskie rachunki za utrzymanie Likwidacja problemu ubóstwa energetycznego => budownictwo społeczne Możliwość zwiększenia powierzchni budynków bez ponoszenia dodatkowych kosztów => siedziby firm, ekskluzywna mieszkaniówka Dbałość o środowisko naturalne Likwidacja zanieczyszczeń powietrza (lokalnie) => wdrażanie strategii CSR Obniżenie do minimum emisji co2 (globalnie) => wdrażanie strategii CSR Możliwość wykorzystania miro-źródeł energii odnawialnych Zerowe koszty zużywanej energii => dalsze obniżenie kosztów i zmniejszanie ryzyka Zerowe oddziaływanie na środowisko zw. ze zużywaną energią => wdrażanie strategii CSR Wygoda wynikająca z braku konieczności dostarczania/palenia/utylizacji nośników energii

10 WYŻSZY KOMFORT MIESZKANIA I PRACY Komfortowa temperatura (stała, równomierna, brak przeciągów) Dobre parametry świeżości powietrza: cały czas świeże powietrze pompowane do środka a zużywane usuwane filtrowanie powietrza z zanieczyszczeń pełna kontrola nad przepływem powietrza Odpowiedni klimat wewnątrz budynku (utrzymanie poziomu wilgoci) Cisza, która wynika z: grubej warstwy ocieplenia wyższej jakości okien szczelności budynku Doskonałe-naturalne doświetlenie pomieszczeń Brak przeciągów dzięki szczelnemu montażowi okien

11 KORZYŚCI PODWYŻSZONEGO KOMFORTU DLA FIRM Lepsze samopoczucie w pracy => wyższa wydajność pracowników Zdrowe warunki pracy => mniej zwolnień związanych z chorobami => większa wydajność pracowników Lepsze warunki pracy => satysfakcja z pracy => mniejsza rotacja pracowników Komfort w siedzibie firmy => prestiż wśród partnerów biznesowych

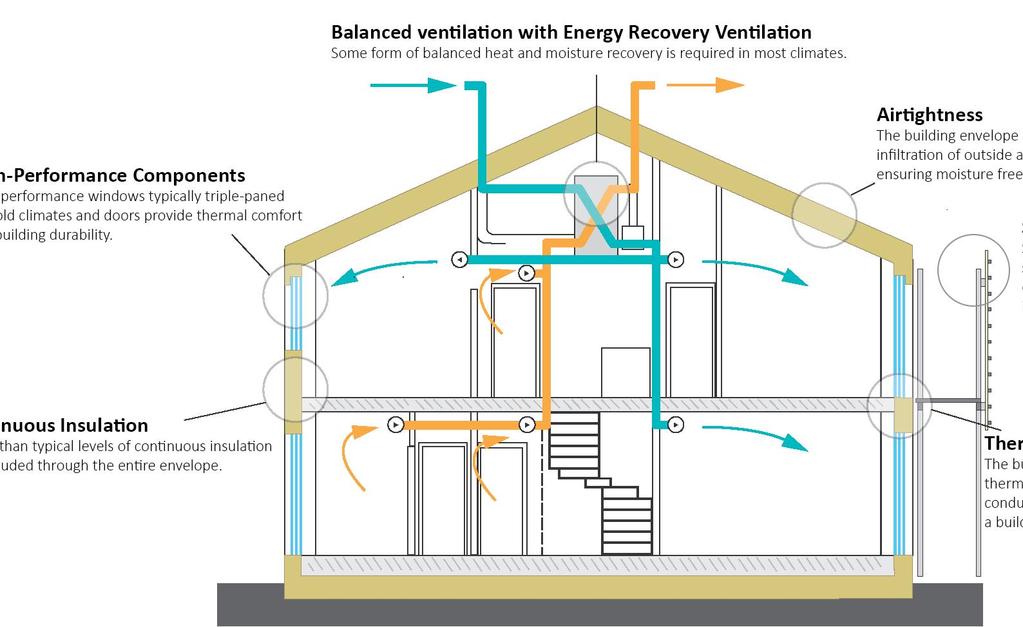

12 WYŻSZA TRWAŁOŚĆ BUDYNKU Wysokiej jakości komponenty Okna, drzwi, izolacje, taśmy etc. o lepszych parametrach wytrzymałości, energooszczędności i komfortu Zbilansowana wentylacja mechaniczna z rekuperacją Usuwa nadmiar wilgoci z budynku Szczelność powietrzna i ochrona przeciw wilgoci Chroni konstrukcję przed wilgocią Ciągła izolacja Chroni konstrukcję budynku przed zmianami temperatury Brak mostów termicznych Brak miejsc, w których wykraplałaby się woda Ocieplona płyta fundamentowa Stabilne posadowienie budynku zapewniające ciągłość izolacji Lepsze dokładniejsze wykonawstwo Wykonawstwo weryfikowane poprzez wymóg testu szczelności i możliwość certyfikacji

13 KORZYŚCI PODWYŻSZONEJ TRWAŁOŚCI i JAKOŚCI DLA FIRM Mniejsze koszty budowy (ograniczenie przestojów, napraw) Mniejsze koszty remontów (też czas przestoju) Brak konieczności termomodernizacji (też czas przestoju) Wyższa wartość w czasie

14 DYNAMICZNY ROZWÓJ - BUDYNKI WIELORODZINNE Linz, Niemcy 1996

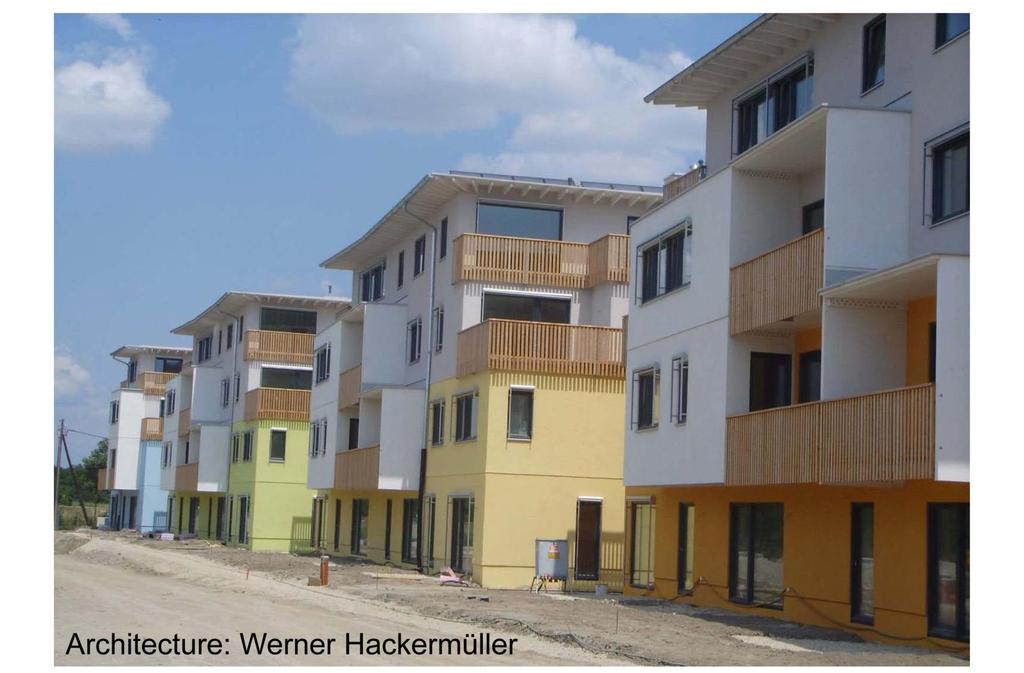

15 DYNAMICZNY ROZWÓJ - BUDYNKI WIELORODZINNE Wiedeń, Austria, 2006

16 DYNAMICZNY ROZWÓJ - BUDYNKI WIELORODZINNE Weiz, Niemcy 2006

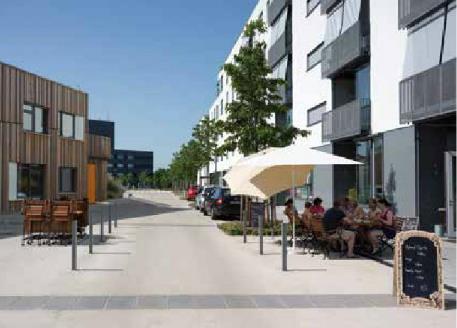

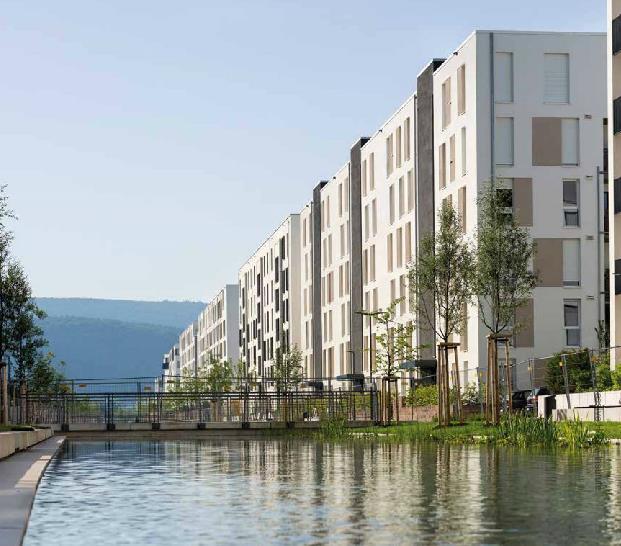

17 DYNAMICZNY ROZWÓJ - BUDYNKI WIELORODZINNE Na terenie terminalu przeładunkowym w Heidelbergu - wybudowano całą dzielnicę miasta - Bahnstadt

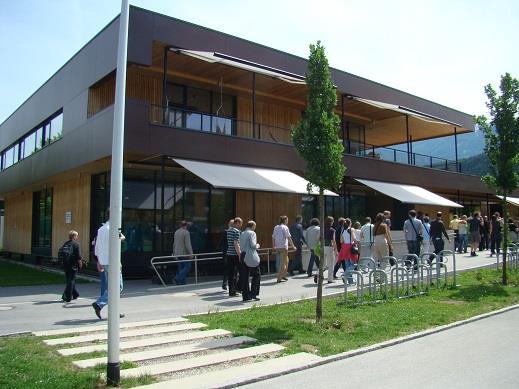

18 DYNAMICZNY ROZWÓJ - PRZEDSZKOLA Insbruck, 2012

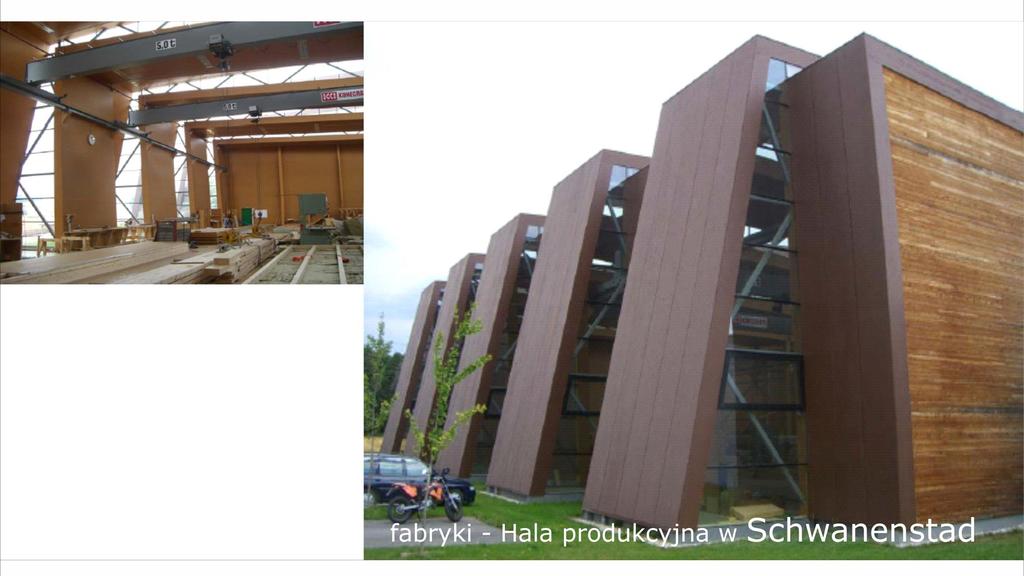

19 DYNAMICZNY ROZWÓJ - HALE PRODUKCYJNE Schwanenstadt, (2004)

20 DYNAMICZNY ROZWÓJ - BIURA S-House, Wiedeń, (2010)

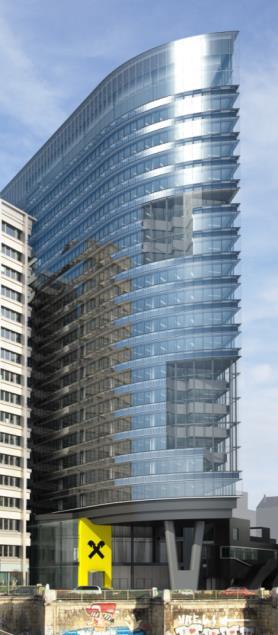

21 DYNAMICZNY ROZWÓJ - BIUROWCE 78 m wysokości + 26 m pod poziomem m² pow. biurowej dla 900 pracowników m² pow. kondygnacji brutto 6% dodatkowych kosztów na efektywność energetyczną + zaopatrzenie w odnawialną energię amortyzują się w ciągu 14 lat Raiffeisen-Holding NÖ-Wiedeń Pierwszy wieżowiec w standardzie pasywnym na świecie Architekci DI Dieter Hayde i DI Ernst Maurer Vasko & Partner IBO

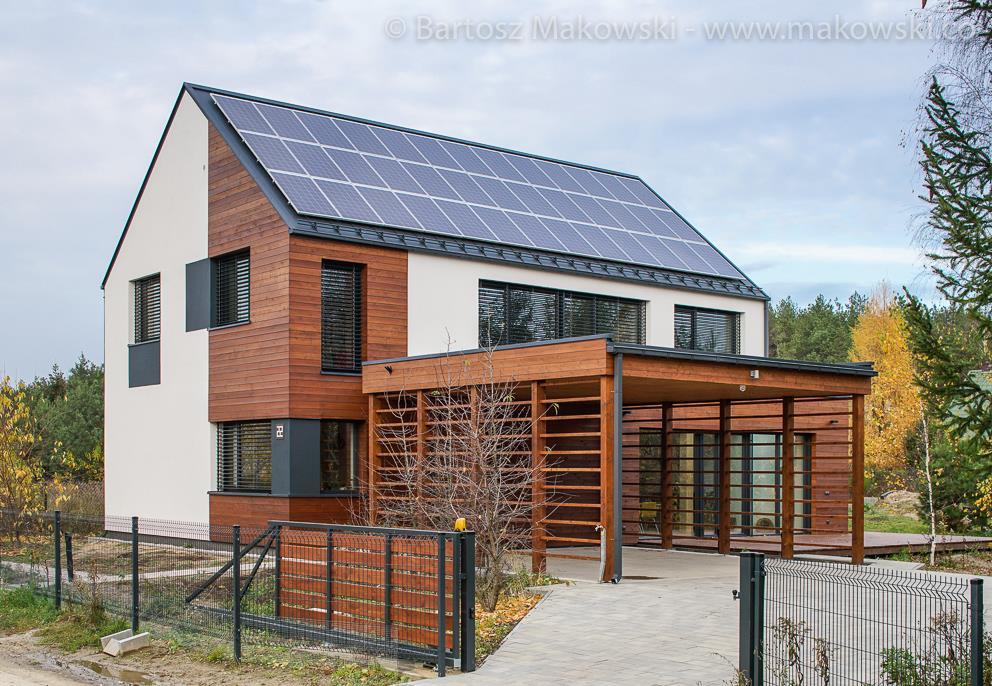

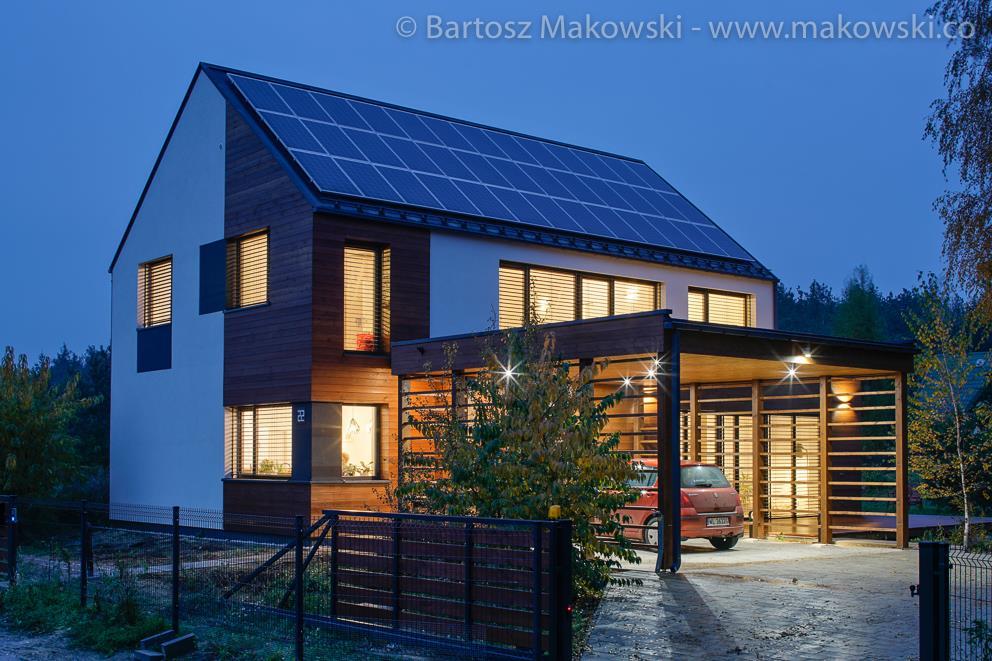

22 DOM Z OGRODEM ZIMOWYM PREFABRYKOWANY DREWNIANY DOM DODATNIO ENERGETYCZNY WYBUDOWANY W STANDARDZIE PASYWNYM

23 Powierzchnia użytkowa: 204 m2 Zapotrzebowanie na energię użytkową do ogrzewania: 13 kwh/m2*rok Instalacja grzewczo-chłodząca: pompa ciepła powietrze-woda Produkcja e. elektrycznej: instalacja PV 10kWp

24

25 Powierzchnia użytkowa: 204 m2 Zapotrzebowanie na energię użytkową do ogrzewania: 13 kwh/m2*rok Instalacja grzewczo-chłodząca: pompa ciepła powietrze-woda Produkcja e. elektrycznej: instalacja PV 10kWp

26

27

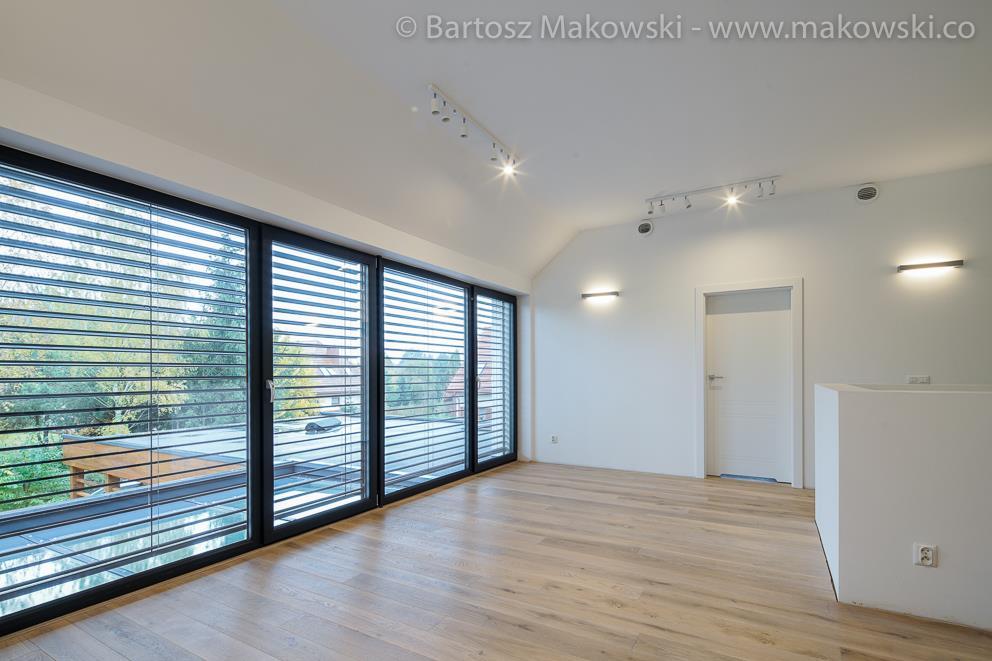

28 Powierzchnia użytkowa: 204 m2 Zapotrzebowanie na energię użytkową do ogrzewania: 13 kwh/m2*rok Instalacja grzewczo-chłodząca: pompa ciepła powietrze-woda Produkcja e. elektrycznej: instalacja PV 10kWp

29 CO SIĘ SKŁADA SIĘ NA WYŻSZĄ WARTOŚĆ DODATKOWĄ INWESTYCJI W STANDARDZIE PASYWNYM? Materiały izolacyjne i zapewniające szczelność Koszt stolarki (okiennej i drzwiowej) Koszt wentylacji mechanicznej z rekuperacją (choć niekoniecznie) Indywidualny projekt wykonawczy i weryfikacja projektu Wykonawstwo (choć nie koniecznie) Testy szczelności

30 ILE WYNOSI DODATKOWA WAROSĆ INWESTYCJI W STANDARD PASYWNY? W zależności od: Działki Wielkości budynku Skomplikowania bryły Specjalnych marzeń inwestora Etapu budowy, w którym została podjęta decyzja: mój budynek będzie pasywny 5%-15%

31 KORZYŚĆ CZYSTO EKONOMICZNE ZWIĄZANE Z DODATKOWĄ INWESTYCJĄ W STANDARD PASYWNY Niskie koszty inwestycji dzięki skupieniu się na priorytetach Niskie (nawet zerowe) koszty energii Niższe koszty remontów Dotacje/nisko oprocentowane kredyty Większa wartość w momencie sprzedaży Unikanie kosztów przyszłej termomodernizacji (lock-in cost)

32 WYKORZYSTANIE POMP CIEPŁA IINSTALACJI PV ZEB BUDYNEK ZEROENERGETYCZNY Najwyższa energooszczędność Mikro instalacje energii odnawialnej

33 CECHY BUDYNKÓW W STANDARDZIE PASYWNYM Bardzo niskie zapotrzebowanie na energię do ogrzania i chłodzenia => pompa ciepła Niskie ale ciągłe zapotrzebowanie na energię elektryczną => instalacja PV Prosty dach bez komina (zwykle) => instalacja PV Ustawienie północ-południe (zwykle) => instalacja PV Brak zacienienia budynku => instalacja PV Świadomi inwestorzy => pompa ciepła + instalacje PV WSZYSTKIE TE CECHY SPRZYJAJĄ WYKORZYSTANIU MIKRO INSTALACJI OZE!

34

35

36 KORZYŚCI ŁĄCZENIA STANDARDU PASYWNEGO I MIKRO INSTALACJI OZE Możliwość ograniczenia rachunków za zużywaną energię do zera! Autonomia energetyczna (zmniejszenie ryzyka wzrostu kosztów energii) Darmowy transport (przy wykorzystaniu samochodów elektrycznych) Zdrowie: nasze, sąsiadów, pracowników, mieszkańców, użytkowników Odpowiedzialność za środowisko naturalne - realizacja strategii CSR

37 KOMPLEKSOWA TERMOMODERNIZACJA PODDASZA HISTORYCZNEJ KAMIENICY NA BIURO ARCHITEKTONICZNE

38 CELE OPERACYJNE PROJEKTU UZYSKANIE DOSKONAŁEGO KOMFORTU Komfortowa temperatura (stała, równomierna, brak przeciągów) Odpowiedni klimat wewnątrz budynku (utrzymanie poziomu wilgoci) Dobre parametry świeżości powietrza (cały czas świeże, filtrowane powietrze) Cisza (warstwa ocieplenia, jakość okien szczelność) Doskonałe-naturalne doświetlenie pomieszczeń OSZCZĘDNOŚĆ ENERGII POPRAWA TRWAŁOŚCI

39 UŻYCIE STANDARDU ENER PHIT Sprawdzone rozwiązania Ekonomiczność projektu Możliwość weryfikacji i certyfikacji

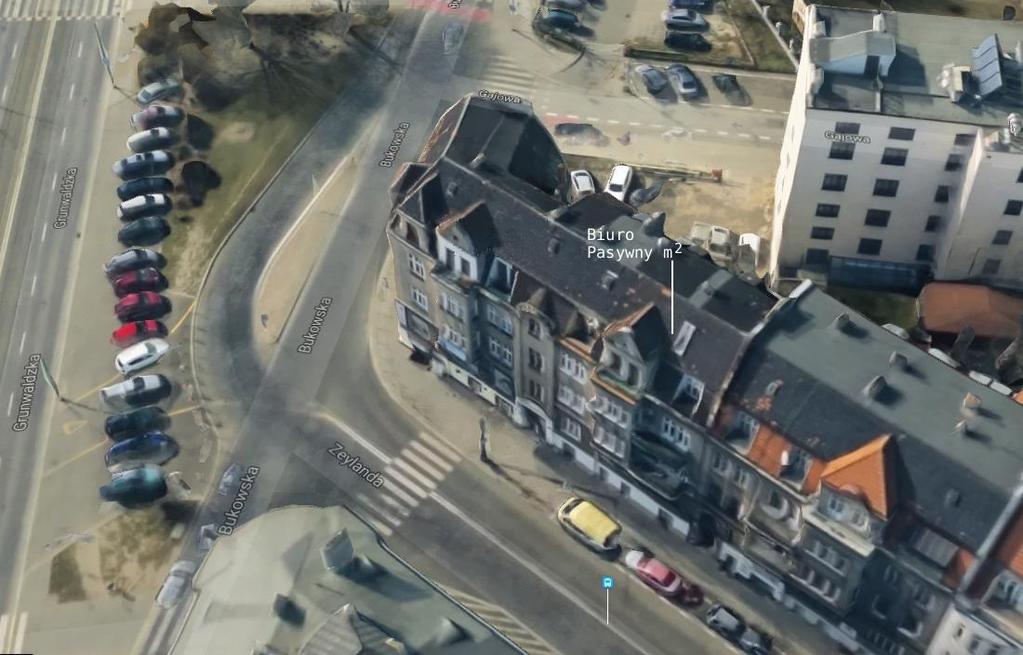

40 LOKALIZACJA Powierzchnia: 103 m2 Zapotrzebowanie na energię użytkową do ogrzewania: 22 kwh/m2*rok Instalacja do grzania cwu + chłodzenia: pompa ciepła powietrze-woda Ogrzewanie: folie elektryczne Produkcja e. elektrycznej: instalacja PV 4kWp

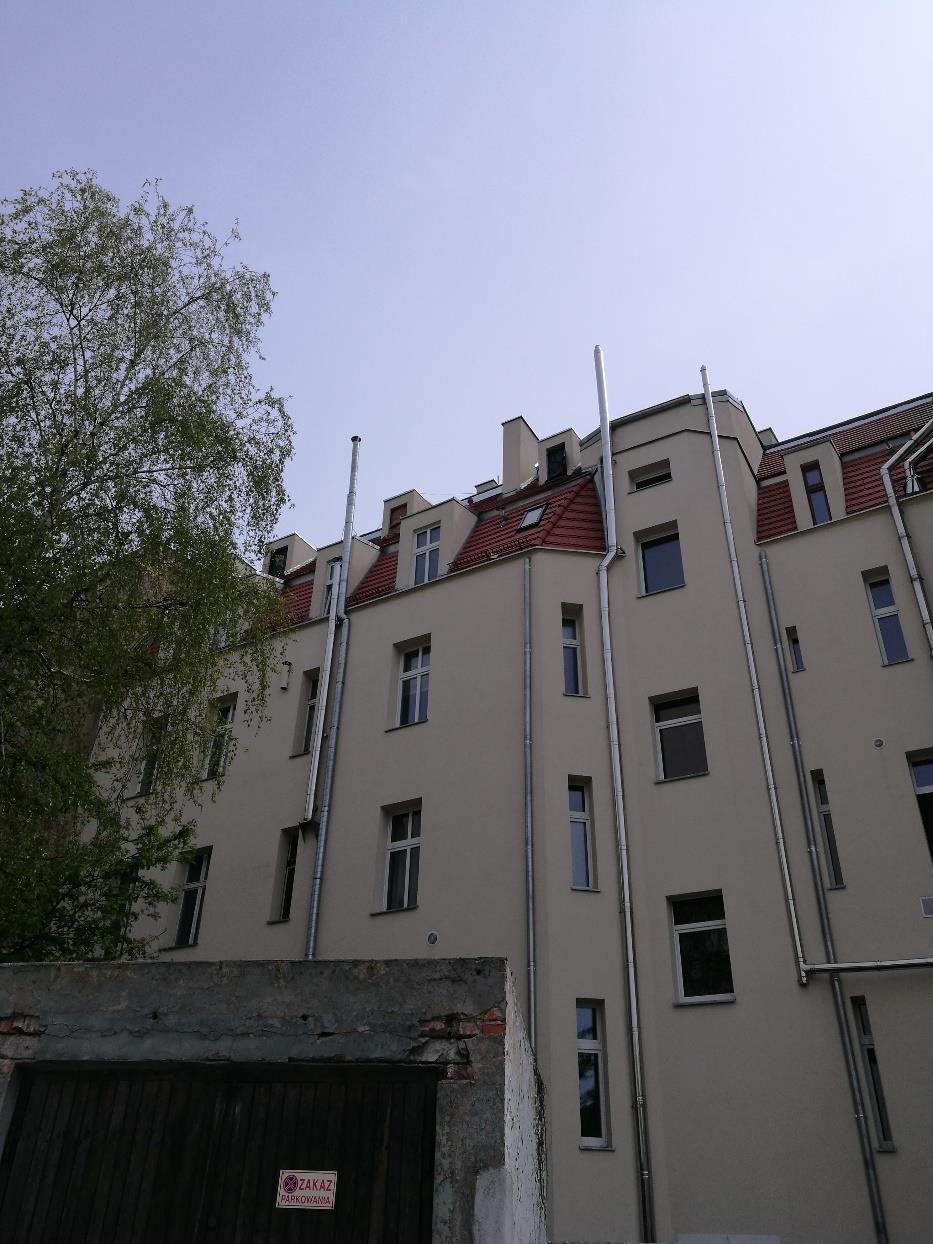

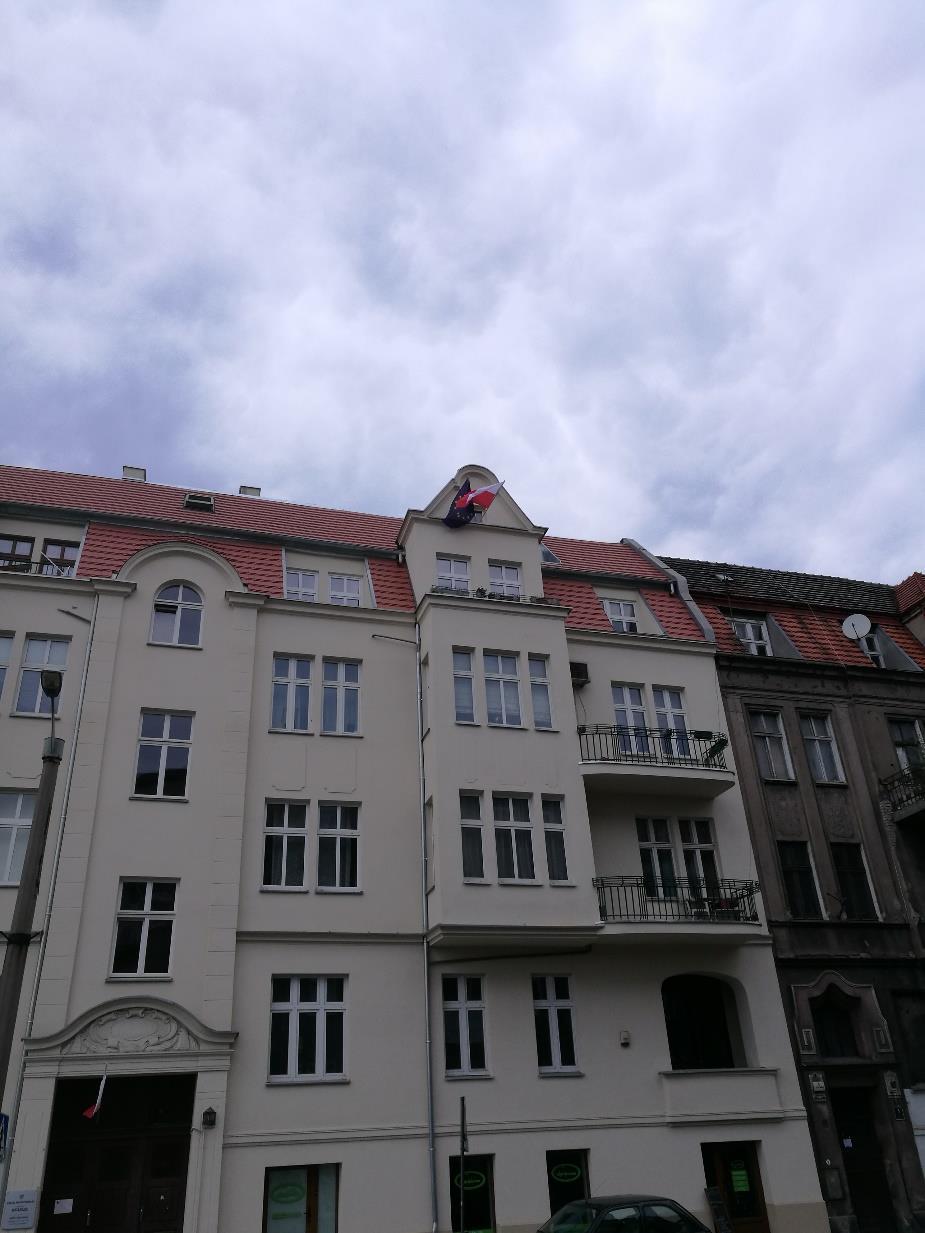

41 BUDYNEK

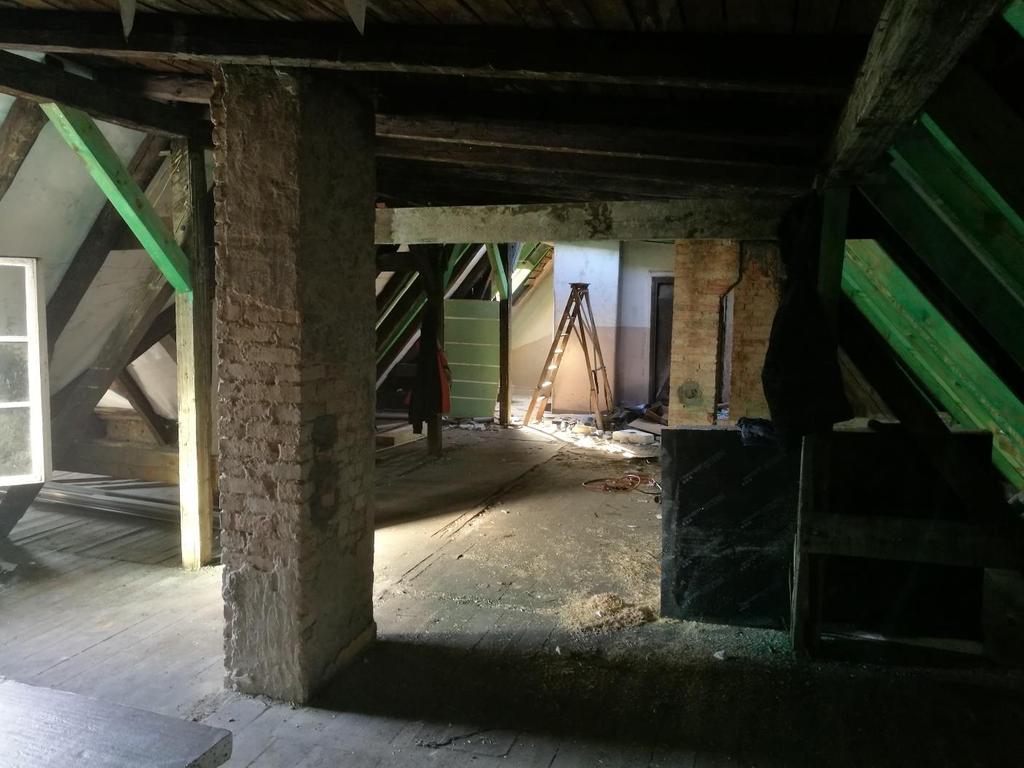

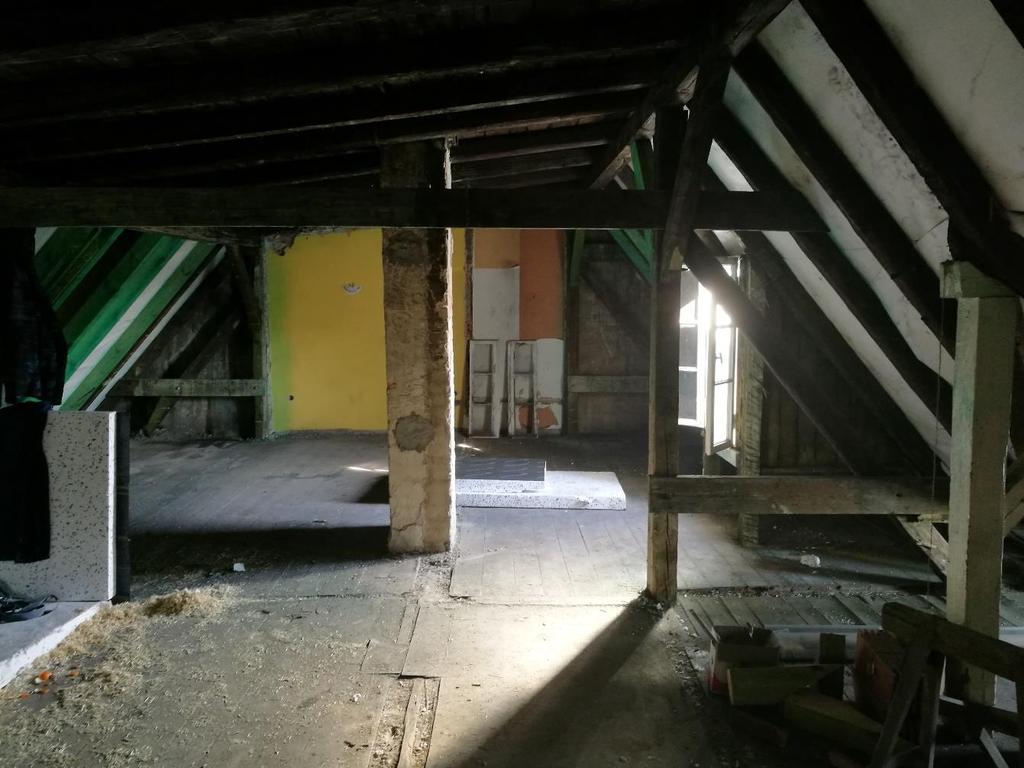

42 STAN ZASTANY

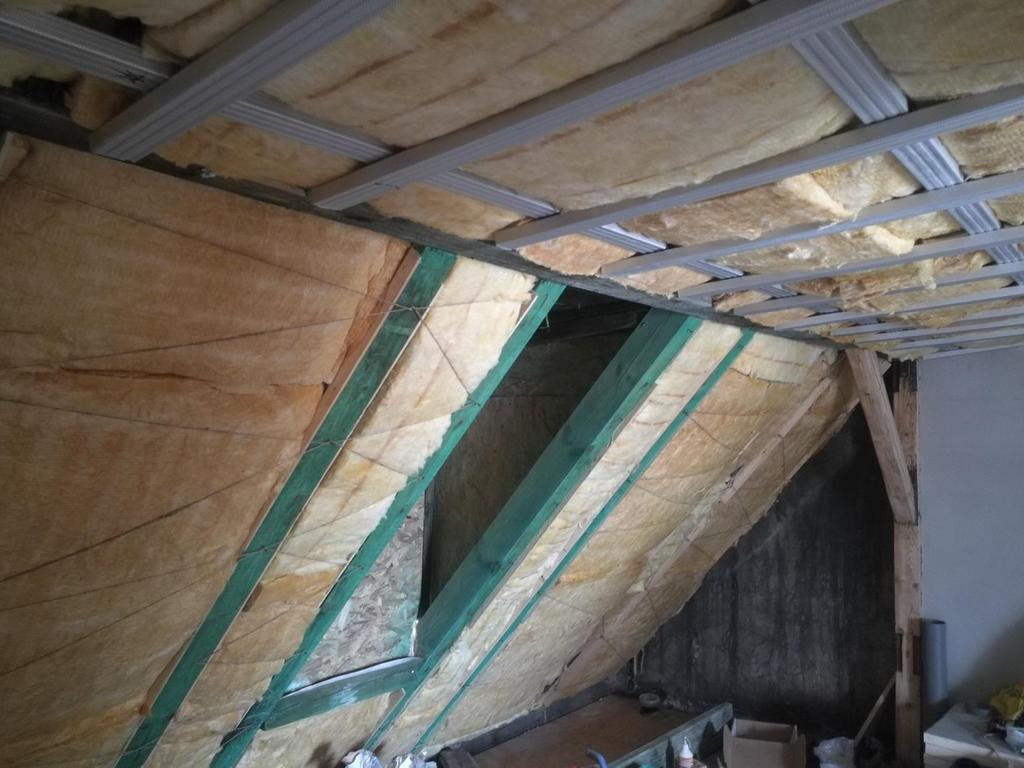

43 IZOLACJA TERMICZNA WEŁNA MINERALNA

44 IZOLACJA TERMICZNA - PIR

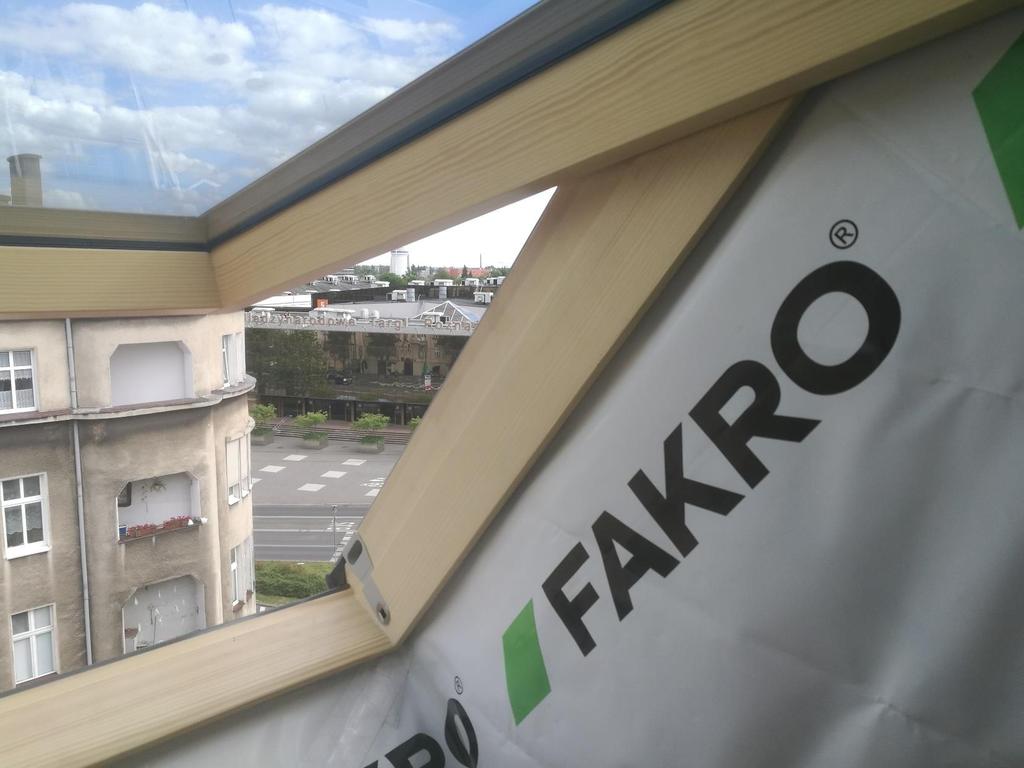

45 W K K MONTAŻ OKIEN DACHOWYCH

46 ROZPROWADZENIE KANAŁÓW WENTYLACYJNYCH

47 FOLIE GRZEWCZE

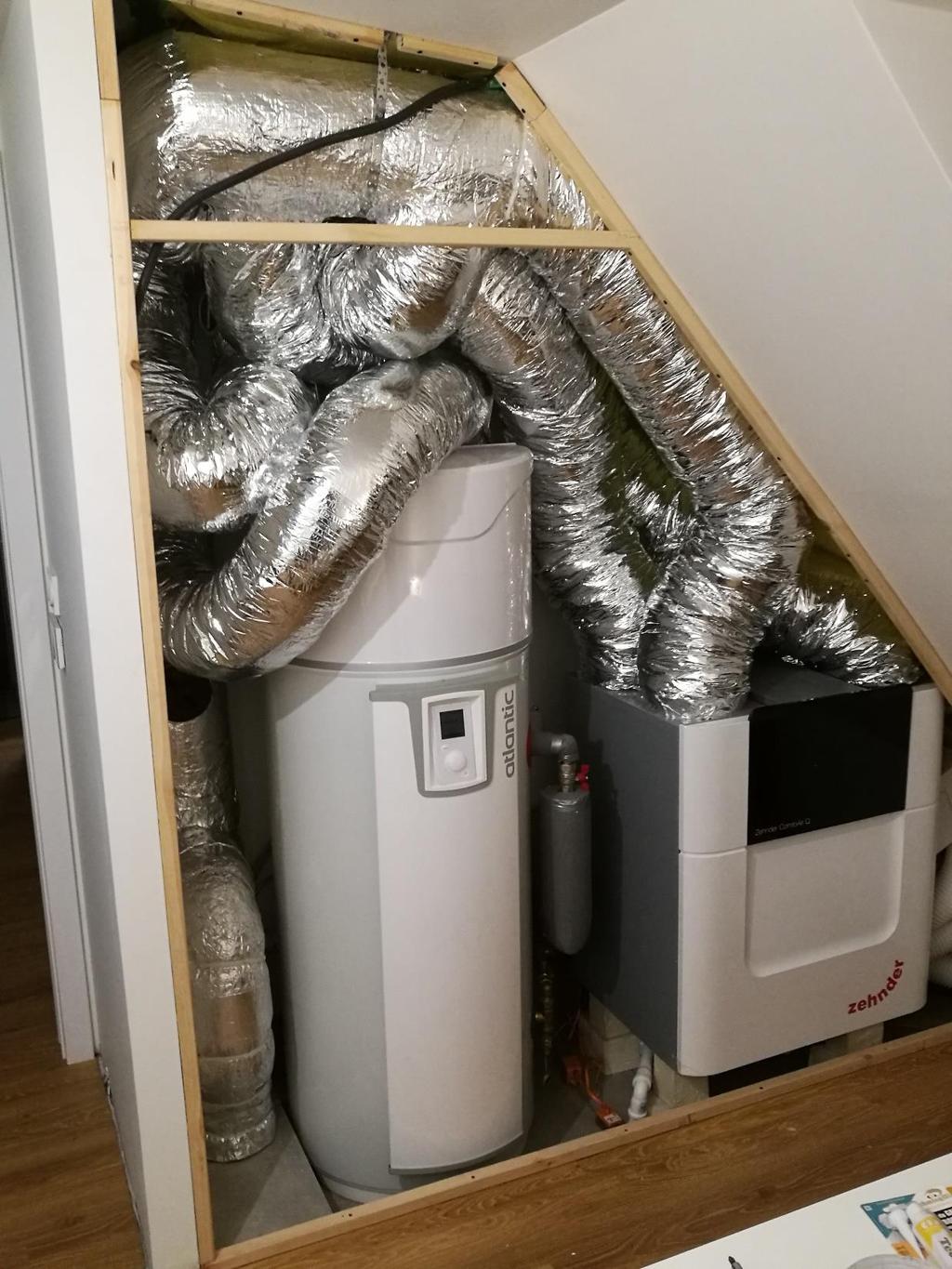

48 SYSTEM GRZEWCZY

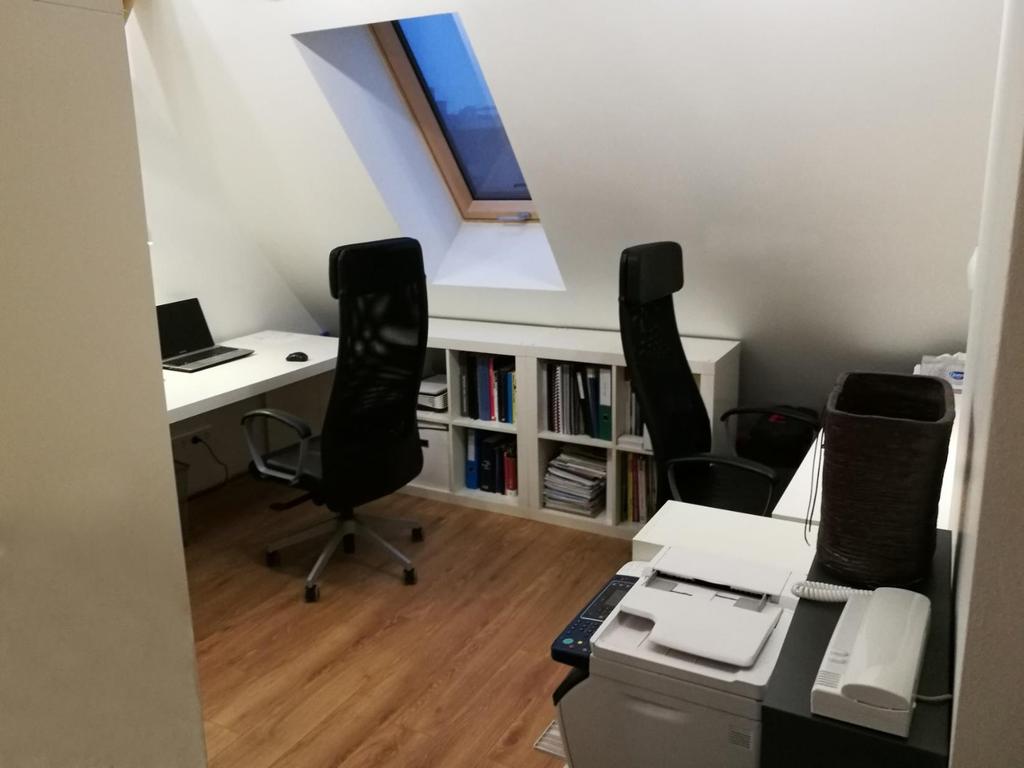

49 EFEKT KOŃCOWY

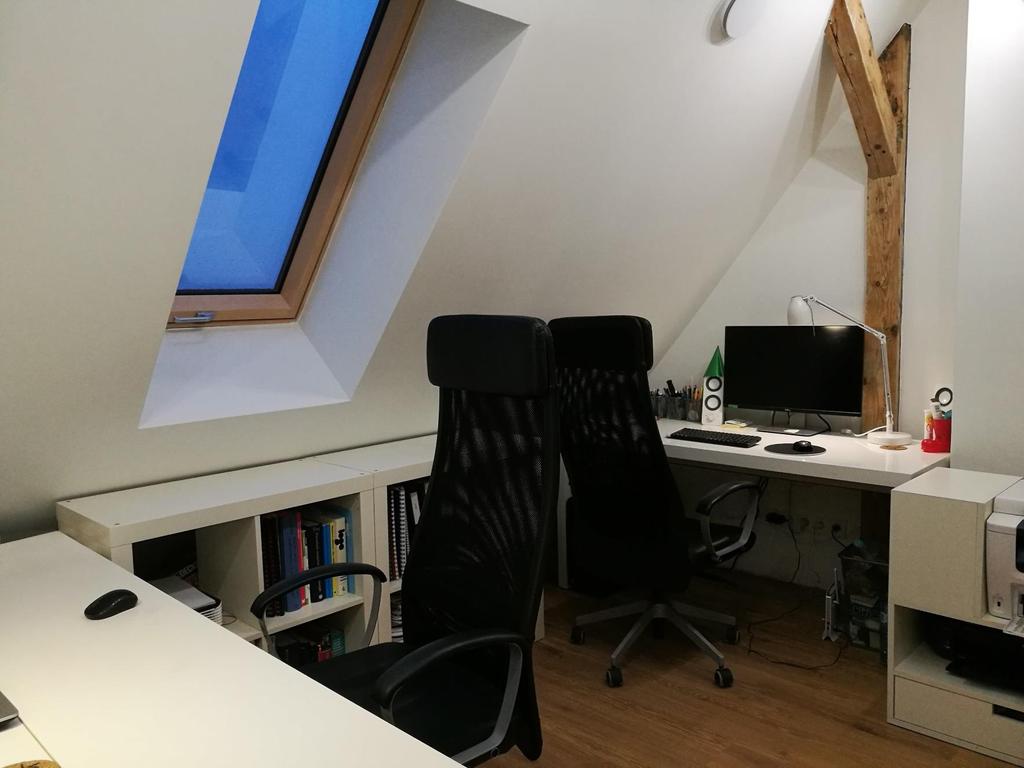

50 EFEKT KOŃCOWY

51 EFEKT KOŃCOWY

52 TAKICH BUDYNKÓW PAŃSTWU WŁAŚNIE ŻYCZĘ BARTOSZ KRÓLCZYK Prezes Stowarzyszenia Wielkopolski Dom Pasywny Fb: /WielkopolskiDomPasywny Tel:
