1 PIERWSZY CERTYFIKOWANY DOM PASYWNY W POLSCE PASSIV HAUS INSTITUT Dr. Wolfgang Feist 1 III Akademia Energooszczędności dr inż. arch. Ludwika Juchniewicz-Lipińska Biuro Projektowe Lipińscy Domy, WROCŁAW

2 DEFINICJA BUDYNKU PASYWNEGO (materiały PHI) PASSIV HAUS INSTITUT Dr. Wolfgang Feist Parametry energ. energia cieplna < 15 kwh/(m 2 a) Wymiana powietrza w teście ciśnieniowym n50 < 0,6 h -1 Parametry energ. energia pierwotna < 120 kwh/(m 2 a) Domy pasywne to budynki, w których można uzyskać przyjemną temperaturę zarówno w lecie jak i zimie przy ekstremalnie niskim zużyciu energii. Oferują podwyższony komfort cieplny mieszkańców przy zapotrzebowaniu na ciepło mniejszym niż 15kWh/m 2 /r. oraz zapotrzebowaniu na energię pierwotną, łącznie z ciepłą wodą i prądem, poniżej 120 kwh/m 2 /r. 2 III Akademia Energooszczędności

3 JAK DZIAŁA DOM PASYWNY? kolektory słoneczne (opcjonalnie) doskonała izolacja przegród budowlanych okna 3 szybowe o podwyższonej izolacji termicznej nawiew nawiew wywiew wywiew szczelna powłoka likwidacja mostków termicznych wlot świeżego powietrza wyrzutnia wentylacja mechaniczna z odzyskiem ciepła gruntowy wymiennik ciepła (opcjonalnie) Jego działanie opiera się na wzajemnych relacjach strat i zysków ciepła. Pozyskiwanie ciepła jest zoptymalizowane, a straty zredukowane do minimum. W praktyce pozyskiwanie ciepła odbywa się poprzez następujące elementy: - zyski wewnętrzne (ciepło ludzi, zwierząt, urządzeń gospodarstwa domowego itp.) - pasywne pozyskiwanie energii słonecznej poprzez przeszklenia południowych fasad - odzysk ciepła z wentylacji poprzez zastosowanie wymienników w instalacjach. Straty ciepła natomiast są redukowane poprzez wybitną izolację cieplną, redukcję mostków termicznych, szczelność i kompaktową formę domu. III Akademia Energooszczędności

4 ROZWÓJ BUDOWNICTWA PASYWNEGO Realizacja budynków pasywnych w Europie pierwszy dom pasywny w Darmstadt Kranichstein pierwszy pasywny zespół mieszkaniowy 101% wzrostu rocznie pasywne osiedle Ulm (materiały PHI) III Akademia Energooszczędności

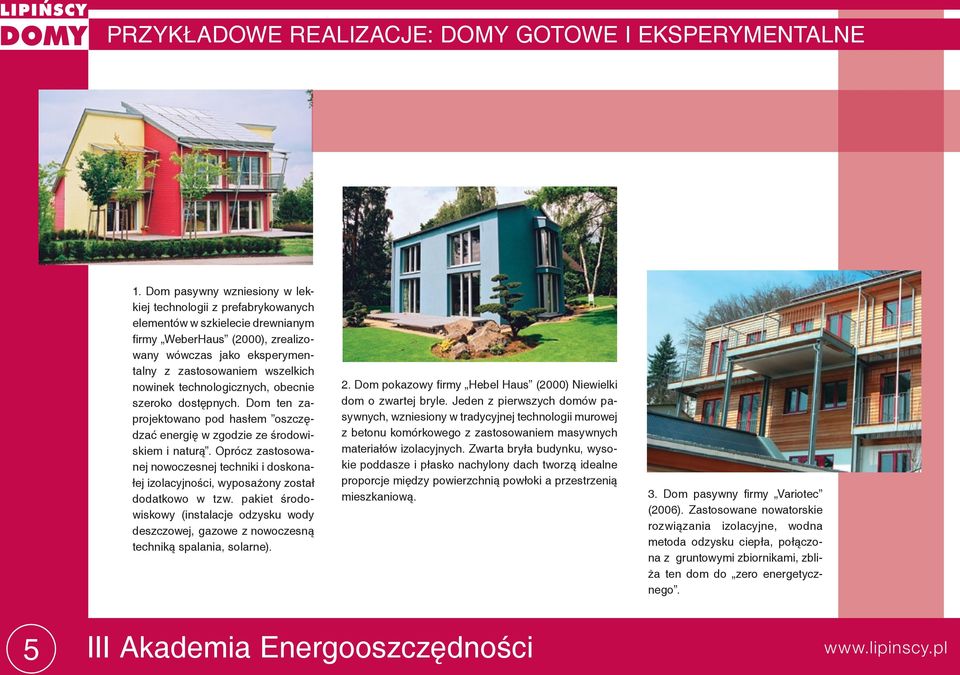

5 PRZYKŁADOWE REALIZACJE: DOMY GOTOWE I EKSPERYMENTALNE 1. Dom pasywny wzniesiony w lekkiej technologii z prefabrykowanych elementów w szkielecie drewnianym firmy WeberHaus (2000), zrealizowany wówczas jako eksperymentalny z zastosowaniem wszelkich nowinek technologicznych, obecnie szeroko dostępnych. Dom ten zaprojektowano pod hasłem oszczędzać energię w zgodzie ze środowiskiem i naturą. Oprócz zastosowanej nowoczesnej techniki i doskonałej izolacyjności, wyposażony został dodatkowo w tzw. pakiet środowiskowy (instalacje odzysku wody deszczowej, gazowe z nowoczesną techniką spalania, solarne). 2. Dom pokazowy firmy Hebel Haus (2000) Niewielki dom o zwartej bryle. Jeden z pierwszych domów pasywnych, wzniesiony w tradycyjnej technologii murowej z betonu komórkowego z zastosowaniem masywnych materiałów izolacyjnych. Zwarta bryła budynku, wysokie poddasze i płasko nachylony dach tworzą idealne proporcje między powierzchnią powłoki a przestrzenią mieszkaniową. 3. Dom pasywny firmy Variotec (2006). Zastosowane nowatorskie rozwiązania izolacyjne, wodna metoda odzysku ciepła, połączona z gruntowymi zbiornikami, zbliża ten dom do zero energetycznego. 5 III Akademia Energooszczędności

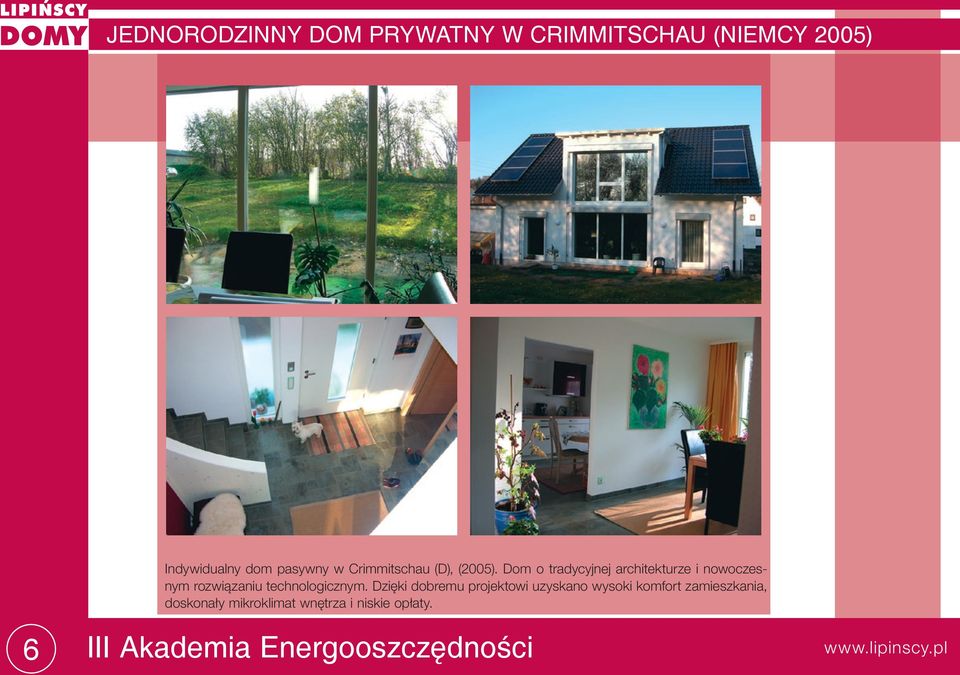

6 JEDNORODZINNY DOM PRYWATNY W CRIMMITSCHAU (NIEMCY 2005) Indywidualny dom pasywny w Crimmitschau (D), (2005). Dom o tradycyjnej architekturze i nowoczesnym rozwiązaniu technologicznym. Dzięki dobremu projektowi uzyskano wysoki komfort zamieszkania, doskonały mikroklimat wnętrza i niskie opłaty. 6 III Akademia Energooszczędności

7 PASYWNY DOM WIELORODZINNY (WIEDEŃ 2008) 7 III Akademia Energooszczędności

8 SOCJALNE BUDOWNICTWO MIESZKANIOWE W STANDARDZIE PASYWNYM (AUSTRIA) 8 III Akademia Energooszczędności

9 DOM WIELOMIESZKANIOWY PLUS ENERGETYCZNY (INSBRUCK 2006) 9 III Akademia Energooszczędności

10 DOMY INDYWIDUALNE W STANADARDZIE PASYWNYM (NIEMCY 2007) 10 III Akademia Energooszczędności

11 ZABUDOWA MIESZKANIOWA W STANDARDZIE PASYWNYM (ULM 2008) 11 III Akademia Energooszczędności

12 POKAZOWY DOM PASYWNY OFEROWANY JAKO TZW. DOM GOTOWY (GRAZ 2007) 12 III Akademia Energooszczędności

13 ZAŁOŻENIA DO PROJEKTOWANIA LIPIŃSCY DOM PASYWNY 1 prosty technologicznie tani w realizacji nawiązuje do tradycyjnej architektury mieszkaniowej adresowany do 4-5 osobowej rodziny komfortowy spełnia założenia dla domu pasywnego, określone przez PHI Darmstadt 1 III Akademia Energooszczędności

14 PROJEKT LIPIŃSCY DOM PASYWNY 1 155,3 m 2 pow. netto 131,4 m 2 pow. użytkowa 128,8 m 2 pow. zabudowy 778 m 3 kubatura 22,3 m min. szer. działki pow. parteru 81,8 m 2 + garaż 18,6 m 2 pow. poddasza 54,9 m 2 14 III Akademia Energooszczędności

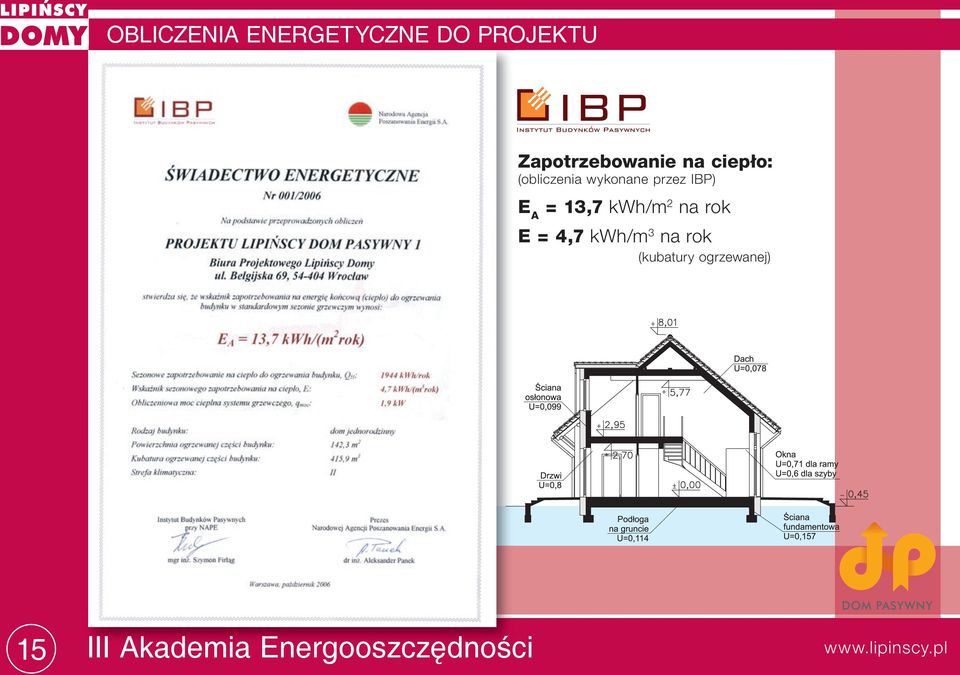

15 OBLICZENIA ENERGETYCZNE DO PROJEKTU Zapotrzebowanie na ciepło: (obliczenia wykonane przez IBP) E A = 13,7 kwh/m 2 na rok E = 4,7 kwh/m 3 na rok (kubatury ogrzewanej) 15 III Akademia Energooszczędności

16 PROJEKT LIPIŃSCY DOM PASYWNY 1 Osprzęt wentylacyjny Panele styropianowe Dachówka cementowa Zestaw solarny Izolacja termiczna Płyta włóknowo-gipsowa Tynki cienkowarstwowe Ściany prefabrykowane Stolarka okienna i drzwiowa Ściany murowane Cokołowe pustaki izolacyjne Izolacja pionowa ścian i muru fundamentowego Gruntowy wymiennik ciepła Niskoenergetyczny sprzęt AGD Izolacja termiczna posadzki Zintegrowane urządzenia grzewcze do budynków pasywnych 16 III Akademia Energooszczędności

17 REALIZACJA PROJEKTU LIPIŃSCY DOM PASYWNY 1 Smolec k / Wrocławia Pierwszy certyfikowany dom pasywny w Polsce. Zapraszamy do odwiedzania domu pokazowego. Smolec k/wrocławia, ul.cisowa 1 PASSIV HAUS INSTITUT Dr Wolfgang Feist 17 III Akademia Energooszczędności

18 REALIZACJA 2006/2007 stan zerowy 18 III Akademia Energooszczędności

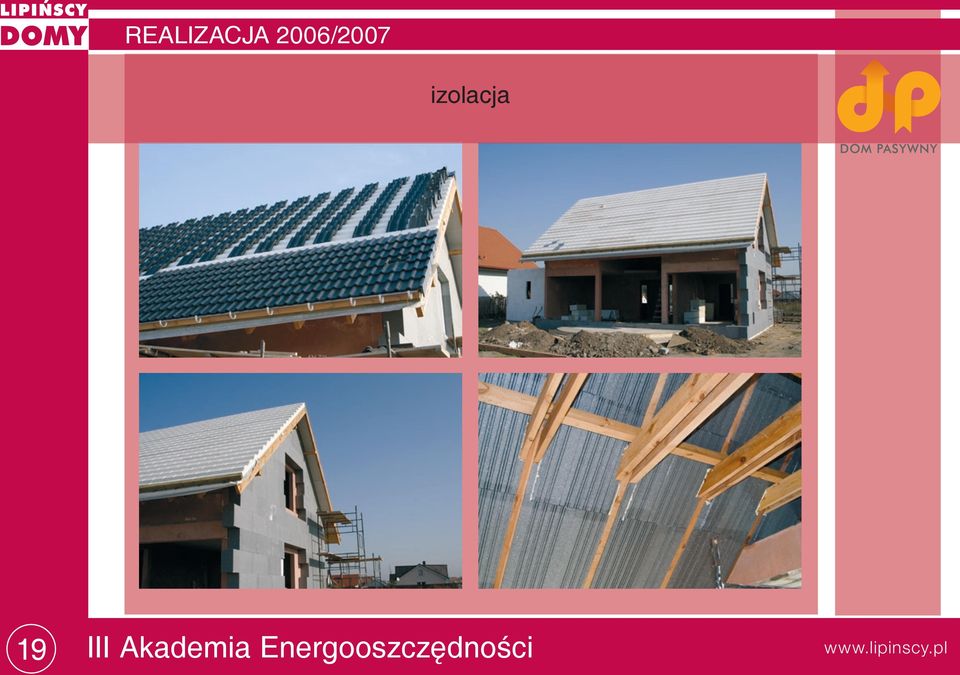

19 REALIZACJA 2006/2007 izolacja 19 III Akademia Energooszczędności

20 REALIZACJA 2006/2007 stolarka i uszczelnienia 20 III Akademia Energooszczędności

21 REALIZACJA 2006/2007 zagospodarowanie terenu, nasadzenia 21 III Akademia Energooszczędności

22 REALIZACJA 2006/2007 test szczelności Podczas badania przy różnicy ciśnienia zewnętrznego i wewnętrznego wynoszącej 50 Pa, krotność wymiany powierza musi być mniejsza niż 0,6 kubatury powietrza ogrzewanego w ciągu godziny (0,6 h 1). 22 III Akademia Energooszczędności

23 PIERWSZY CERTYFIKOWANY DOM PASYWNY W POLSCE Na konferencji w Bregenz w dniu 13 kwietnia 2007 dom pokazowy uzyskał certyfikat PHI Darmstadt. 2 III Akademia Energooszczędności

24 KONFERENCJA BUDYNKÓW PASYWNYCH W BREGENZ (AUSTRIA 2007) prezentacja projektu 2 III Akademia Energooszczędności

25 PASYWNY DOM POKAZOWY - ATUTY DOMU innowacyjny racjonalny konstrukcyjnie komfortowy zapewnia zdrowy klimat oszczędza 88% kosztów przeznaczonych na ogrzewanie przyjazny dla środowiska zrealizowany z materiałów i rozwiązań dostępnych na polskim rynku zgodny z wytycznymi Instytutu w Darmstadt dla budynków pasywnych 25 III Akademia Energooszczędności

26 PROJEKTY PASYWNE A ENERGOOSZCZĘDNE Lipińscy Dom Pasywny 1 Dom Ciepły P160 Standardowy LMP 160 powierzchnia domu 152,0 m² - w tym powierzchnia ogrzewana 133,8 m² E A = 13,5 kwh/m 2 rok (wg PHPP dla pow.ogrzewanej 136,7 m 2 ) EP = 39,33 kwh/m 2 rok EK= 27,21 kwh/m 2 rok E A = 12,67 kwh/m 2 rok (wg CERTO H) E A = 44,8 kwh/m 2 rok (wg PHPP) EP = 61,77 kwh/m 2 rok EK= 69,64 kwh/m 2 rok E A = 36,30 kwh/m 2 rok (wg CERTO H) E A = 120 kwh/m 2 rok (wg PHPP) EP = 145,94 kwh/m 2 rok EK= 131,16 kwh/m 2 rok E A = 100,76 kwh/m 2 rok (wg CERTO H) koszt budowy pod klucz PLN koszt budowy pod klucz PLN koszt budowy pod klucz PLN koszt 1m 2 pow. netto 055 PLN koszt 1m 2 pow. netto PLN koszt 1m 2 pow. netto PLN Różnica kosztów inwestycji w stosunku do domu standardowego LMP PLN PLN 0 PLN % 9,5% 0% Przewidywane koszty ogrzewania w odniesieniu do domu standardowego LMP ,5% 36 % 100 % Fakt budowy domu pasywnego i uzyskanie certyfi katu Darmstadt pozwoliły nam na zapoczątkowanie dyskusji o potrzebie i opłacalności budownictwa energooszczędnego w Polsce. Na obecnym etapie rozwoju gospodarczego w Polsce ekonomicznie uzasadnione jest budowanie domów energooszczędnych. Budynki można uznać za opłacalne, gdy zwrot kosztu dodatkowych nakładów na inwestycję energooszczędną wyniesie kilka - maksymalnie kilkanaście lat. Obecnie warunek opłacalności inwestycji w Polsce spełniają domy o zapotrzebowaniu na ciepło w granicach kwh/m² rok. 26 III Akademia Energooszczędności

27 ZAINTERESOWANIE BUDOWNICTWEM ENERGOOSZCZĘDNYM Międzynarodowe Dni Domów Pasywnych organizowane przez PHI w Darmstadt pasywny dom pokazowy Smolec, ul. Cisowa listopada 2009, godz III Akademia Energooszczędności
