1 Termomodernizacja budynków na przykładzie obiektów o różnym przeznaczeniu, z wykorzystaniem technologii pasywnych Szymon Firląg

2 Plan prezentacji możliwość redukcji zapotrzebowania na energię zasady projektowania przegrody zewnętrzne mostki cieplne szczelność stolarka okienna wentylacja system grzewczy i przygotowania c.w.u. przykładowe realizacje wnioski

3 Możliwe ograniczenie zużycia energii Termomodernizacja przeprowadzona zgodnie z obwiązującymi przepisami: około 35-50% zmniejszenie zapotrzebowania na energię końcową do ogrzewania, wentylacji i przygotowania c.w.u. uzyskany wskaźnika zapotrzebowania na energię użytkową do ogrzewania i wentylacji około kwh/m 2 rok Głęboka termomodernizacja z wykorzystaniem komponentów pasywnych: co najmniej 70% zmniejszenie zapotrzebowania na energię końcową do ogrzewania, wentylacji i przygotowania c.w.u. uzyskany wskaźnika zapotrzebowania na energię użytkową do ogrzewania i wentylacji nawet 20 kwh/m 2 rok

4 Zasady projektowania Odpowiedni projekt architektoniczny budynku Wysoka izolacyjność przegród (U 0,15 W/m 2 K) Eliminacja mostków cieplnych Podwyższenie szczelność powietrznej budynku (n 50 < 0,6 h -1 ) Odpowiednie okna (U w 0,8 W/m 2 K, g > 50%) System wentylacji mechanicznej z odzyskiem ciepła (sprawność odzysku ciepła na poziomie 75%, przy poborze mocy nie większym niż 0,45 W/m 3 h powietrza) Efektywny energetycznie system grzewczy i przygotowania c.w.u. Wykorzystanie odnawialnych źródeł energii do ogrzewania, przygotowania c.w.u. (kolektory słoneczne, GWC) Zastosowanie energooszczędnych urządzeń elektrycznych

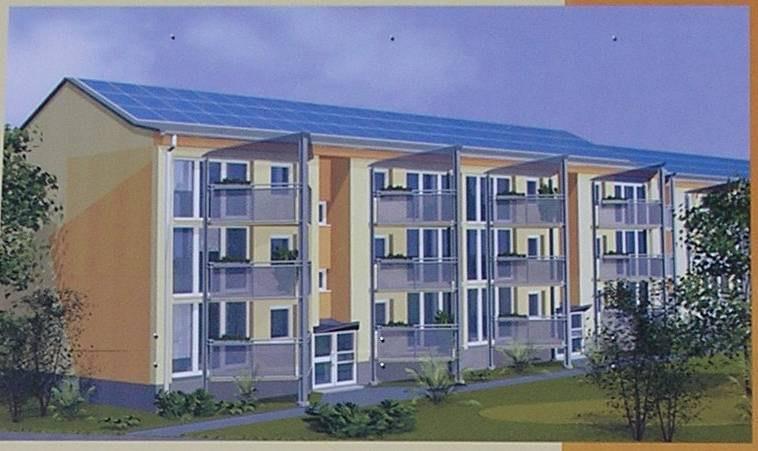

5 Odpowiedni projekt architektoniczny

6 Podwyższenie izolacyjności cieplnej przegród

7 Podwyższenie izolacyjności cieplnej przegród

8 Mostki cieplne

9 Samonośne balkony

10 Samonośne balkony

11 Wymian okien i drzwi

12 Montaż okien

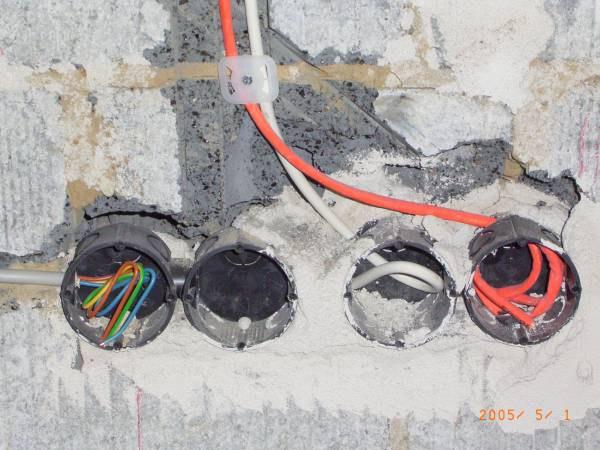

13 Podwyższenie szczelności powietrznej

14 Wentylacja nawiewno-wywiewna z odzyskiem ciepła

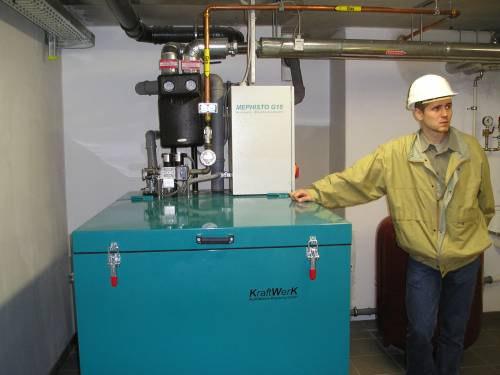

15 System grzewczy i przygotowania c.w.u. Mephisto G15 q th 30 kw; η th 68,6 % q el 14 kw; η el 31,5 %

16 Budynek 3-litrowy Ludwigshafen

17 Zastosowane rozwiązania Tynk zmiennofazowy Ogniwo paliwowe Wentylacja nawiewno-wywiewna z odzyskiem ciepła Izolacja Potrójnie szklone okna

18 Instalacja wentylacyjna i ogniwo paliwowe

19 Solanova - Budapeszt EU HD = 213 kwh/m 2 a przed modernizacją EU HD = 40 kwh/m 2 a po modernizacji

20 Solanova - Budapeszt

21 Zabytkowa kamienica Ludwigshafen

22 Zabytkowa kamienica Ludwigshafen

23 Zabytkowa kamienica Ludwigshafen

24 Budynki koszar w Speyer

25 Budynki koszar w Speyer

26 Budynki koszar w Speyer

27 Premia termomodernizacyjna Zależność SPBT i udziału premii termomodernizacyjnej przy ciągłym wzroście oszczędności energii. 27/16

28 Podsumowanie zastosowanie komponentów pasywnych pozwala na dokonanie gruntownej termomodernizacji budynku i osiągnięcie znaczącego ograniczenia zużycia energii sięgającego ponad 70% termomodernizacja budynku jest przeprowadzana zazwyczaj tylko raz dlatego jej zakres powinien być możliwie jak największy błędy popełnione podczas termomodernizacji są praktycznie nieusuwalne, np. pozostawienie mostków cieplnych

29 Podsumowanie istniejący system wsparcia dla działań termomodernizacyjnych nie zachęca do wykonywania modernizacji do standardu energooszczędnego lub pasywnego konieczność zaostrzenia wymagań dotyczących budynków poddawanych termomodernizacji, np. podwyższenie wartości oporów cieplnych R dla przegród, w związku z bliską perspektywą wprowadzenia budynków o niemal zerowym zużyciu energii

30 Dziękuję za uwagę
