1 Klaster Zrównoważona Infrastruktura PASYWNE BUDYNKI UŻYTECZNOŚCI PUBLICZNEJ SPRAWDZONE I EFEKTYWNE KOSZTOWO ROZWIĄZANIA Warszawa, 19 kwietnia 2017 r.

2 WDRAŻANIE i PROMOCJA STANDARDU BUDOWNICTWA PASYWNEGO Klaster Zrównoważona Infrastruktura platforma współpracy dla rozwoju zrównoważonego budownictwa i poprawy efektywności energetycznej dla Przedsiębiorstw Jednostek naukowych Samorządów Instytucji otoczenia biznesu Październik 2016 r. uzyskanie statusu Krajowego Klastra Kluczowego

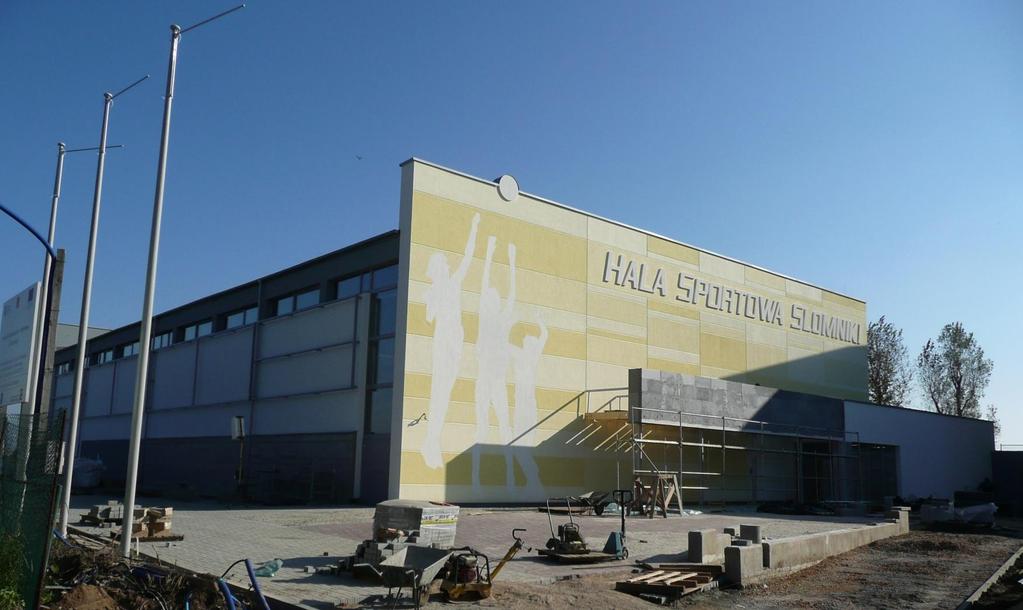

3 Hala sportowa w Słomnikach roczny koszt ogrzewania 4000 zł

4 PROJEKTY UŻYTECZNOŚCI PUBLICZNEJ KOŚCIÓŁ PASYWNY NA RÓWNI SZAFLARSKIEJ w NOWYM TARGU 2011r. WYNIK TESTU SZCZELNOŚCI n50 = 0,6 h-1

5 TYPOWE PROJEKTY HAL SPORTOWYCH I PRZEDSZKOLI Hala sportowa dla Uniwersytetu Rolniczego w Krakowie 2013r. WYNIK TESTU SZCZELNOŚCI n50 = 0,11 h-1

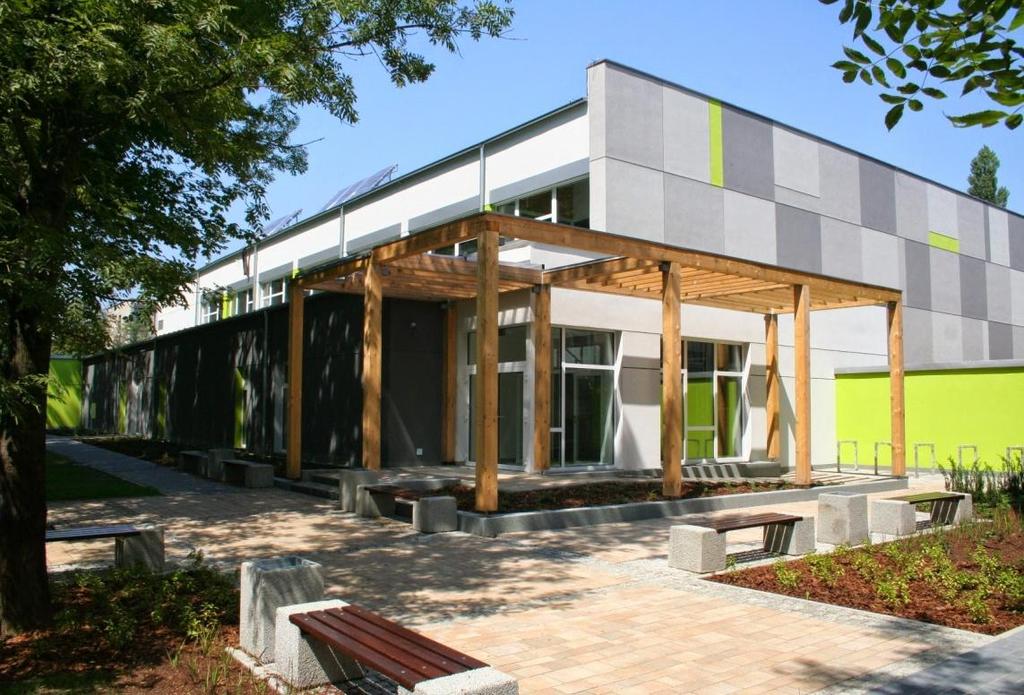

6 TYPOWE PROJEKTY HAL SPORTOWYCH I PRZEDSZKOLI Hala sportowa przy III L.O w KRAKOWIE (inwestycja ZIS) 2014r. WYNIK TESTU SZCZELNOŚCI n50 = 0,17 h-1

7 TYPOWE PROJEKTY HAL SPORTOWYCH I PRZEDSZKOLI SALA SPORTOWA W WAGANOWICACH 2013r. WYNIK TESTU SZCZELNOŚCI n50 = 0,27 h-1

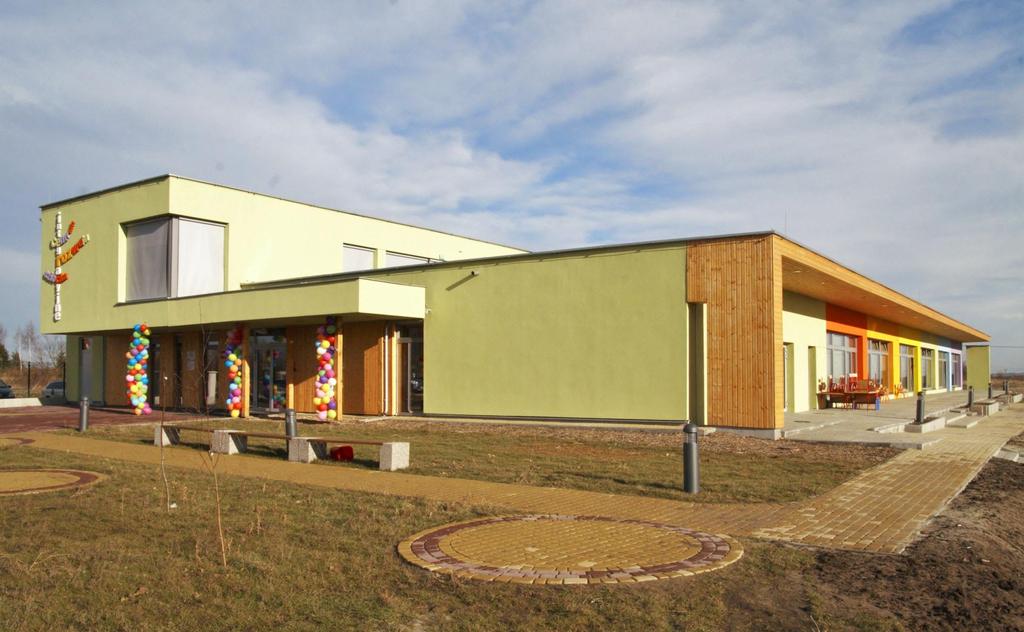

8 TYPOWE PROJEKTY HAL SPORTOWYCH I PRZEDSZKOLI PRZEDSZKOLE W SŁOMNIKACH 2015r. WYNIK TESTU SZCZELNOŚCI n50 = 0,3 h-1 LEMUR KLASY B

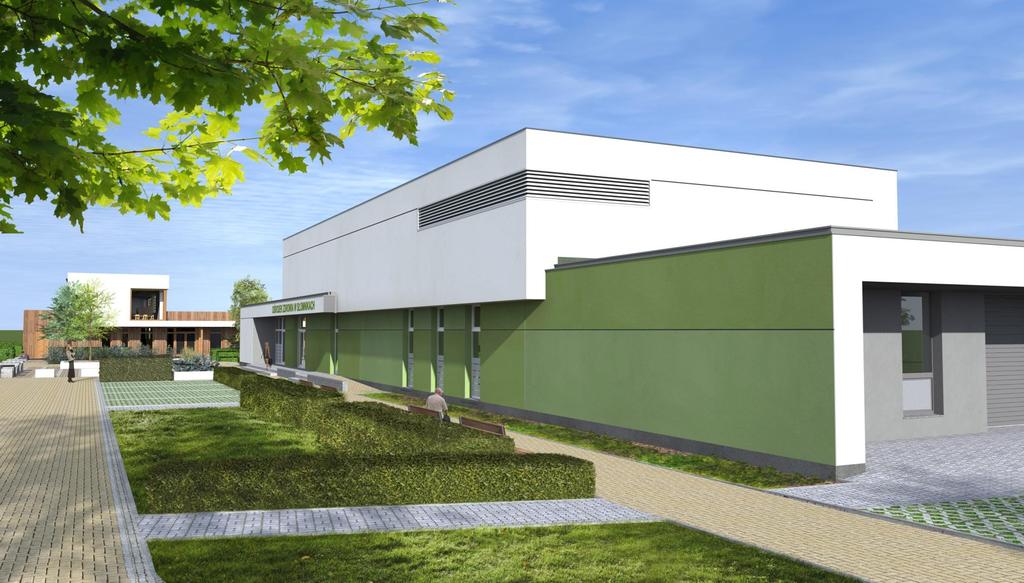

9 TYPOWE PROJEKTY BUDYNKÓW MEDYCZNYCH CENTRUM ZDROWIA W SŁOMNIKACH 2 ZAKŁADANY WYNIK TESTU SZCZELNOŚCI n50 = 0,3 h-1

10 TYPOWE PROJEKTY BUDYNKÓW MEDYCZNYCH ZAKŁAD OPIEKUŃCZO LECZNICZY W KRAKOWIE 2017r. LEMUR KLASA A ZAKŁADANY WYNIK TESTU SZCZELNOŚCI n50 = 0,3 h-1

11 BUDYNEK BIUROWO-PRODUKCYJNY W KOKOTOWIE 2015r. BUDYNEK ZEROENERGETYCZNY WYNIK TESTU SZCZELNOŚCI n50 = 0,23 h-1

12 12 kwh/m2rok n50=0,23 h-1 91 kwh/m2rok

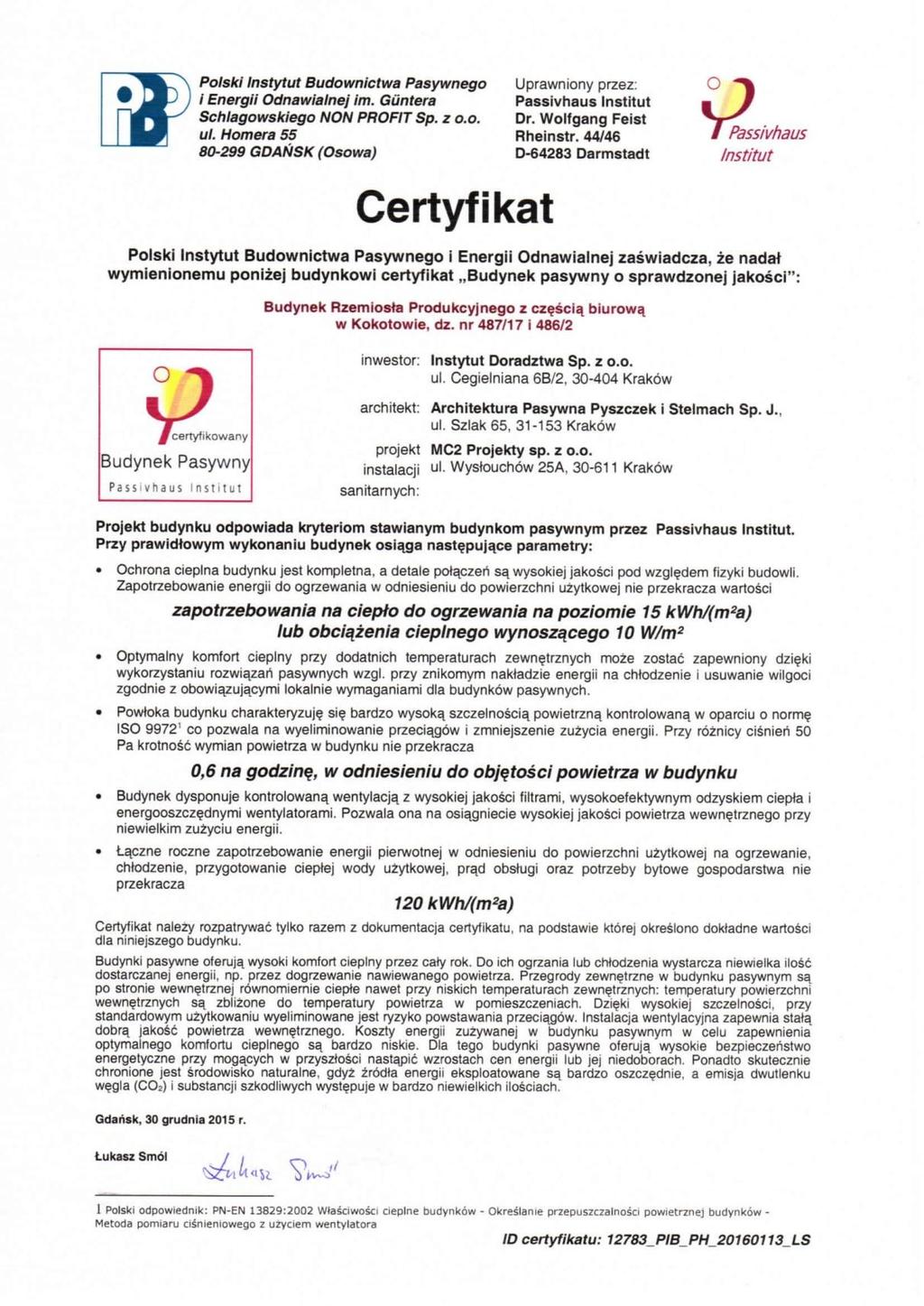

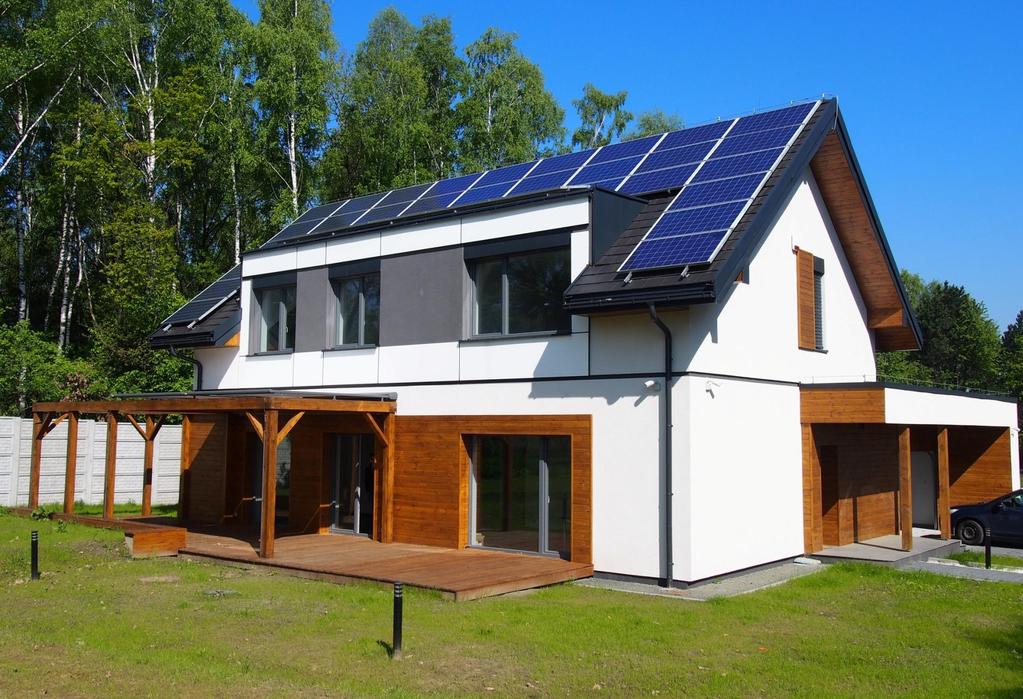

13 CENTRUM BUDOWNICTWA ZEROENERGETYCZNEGO KOKOTÓW POD KRAKOWEM 2015r. CERTYFIKOWANY BUDYNEK PASYWNY ZEROENERGETYCZNY JEDNORODZINNY WYNIK TESTU SZCZELNOŚCI n50 = 0,42 h-1

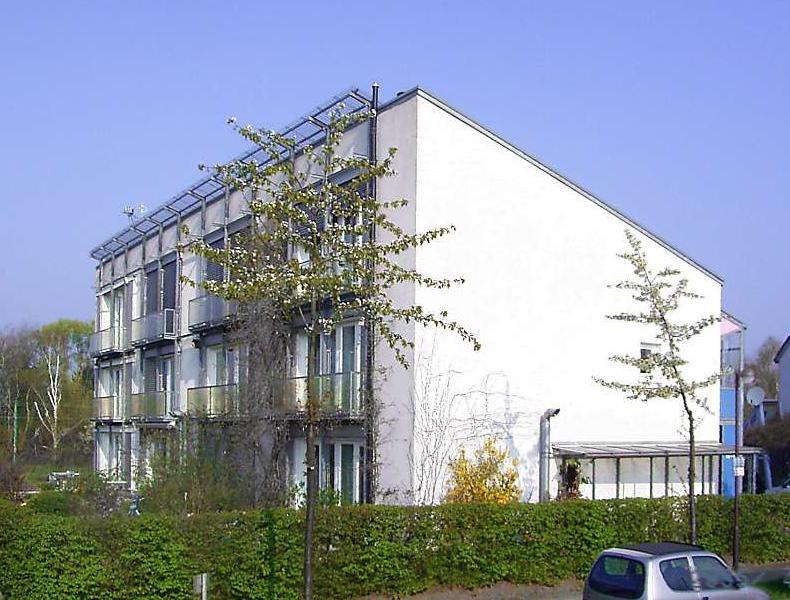

14 Pierwszy dom pasywny w Darmstadt-Kranichstein 1991r.

15 OGRZEWANIE BUDYNKU 250kWh/m2a 125kWh/m2a MINUS 75%-90% 15kWh/m2a Budynek bez termomodernizacji Budynek standardowy Budynek Pasywny Zeroenergetyczny

w sposób bierny (pasywny) wykorzystuje energię słoneczną i

16 CO TO JEST BUDYNEK PASYWNY? BUDYNEK PASYWNY to taki, który poprzez: ukształtowanie bryły i rozmieszczenie okien, wysoką termoizolacyjność i szczelność przegród, system wentylacji z odzyskiem ciepła w sposób bierny (pasywny) wykorzystuje energię słoneczną i wewnętrzne źródła ciepła do celów grzewczych. OSZCZĘDNOŚĆ ENERGII CIEPLNEJ DO OGRZEWANIA 75% 90%

17 STOLARKA OKIENNA PROFIL REHAU SYNEGO / GENEO Uw = 0,8 W/(m2K) / 0,7 W/(m2K) ZESTAWY TRÓJSZYBOWE SZYBY - Ug = 0,6 W/(m2K) SZYBY - Ug = 0,5 W/(m2K)

18cm WYSOKA POJEMNOŚĆ CIEPLNA (gęstość 1400 do 2200 kg/m3) NISKA

18 MATERIAŁY KONSTRUKCYJNE MASYWNA KONSTRUKCJA ŚCIAN BLOCZKI SILIKATOWE N18 - gr.18cm WYSOKA POJEMNOŚĆ CIEPLNA (gęstość 1400 do 2200 kg/m3) NISKA PROMIENIOTWÓRCZOŚĆ (piasek 90% + wapno 7% + woda 3%) SZCZELNOŚĆ (materiał pełny łatwość uzupełnienia) WYSOKA WYTRZYMAŁOŚĆ IZOLACYJNOŚĆ AKUSTYCZNA

19 SZCZELNOŚĆ POWIETRZNA PRZEKRÓJ POPRZECZNY gr.75cm, λ=0,035w/mk gr.26cm, λ=0,031w/mk gr.24cm, λ=0,036w/mk

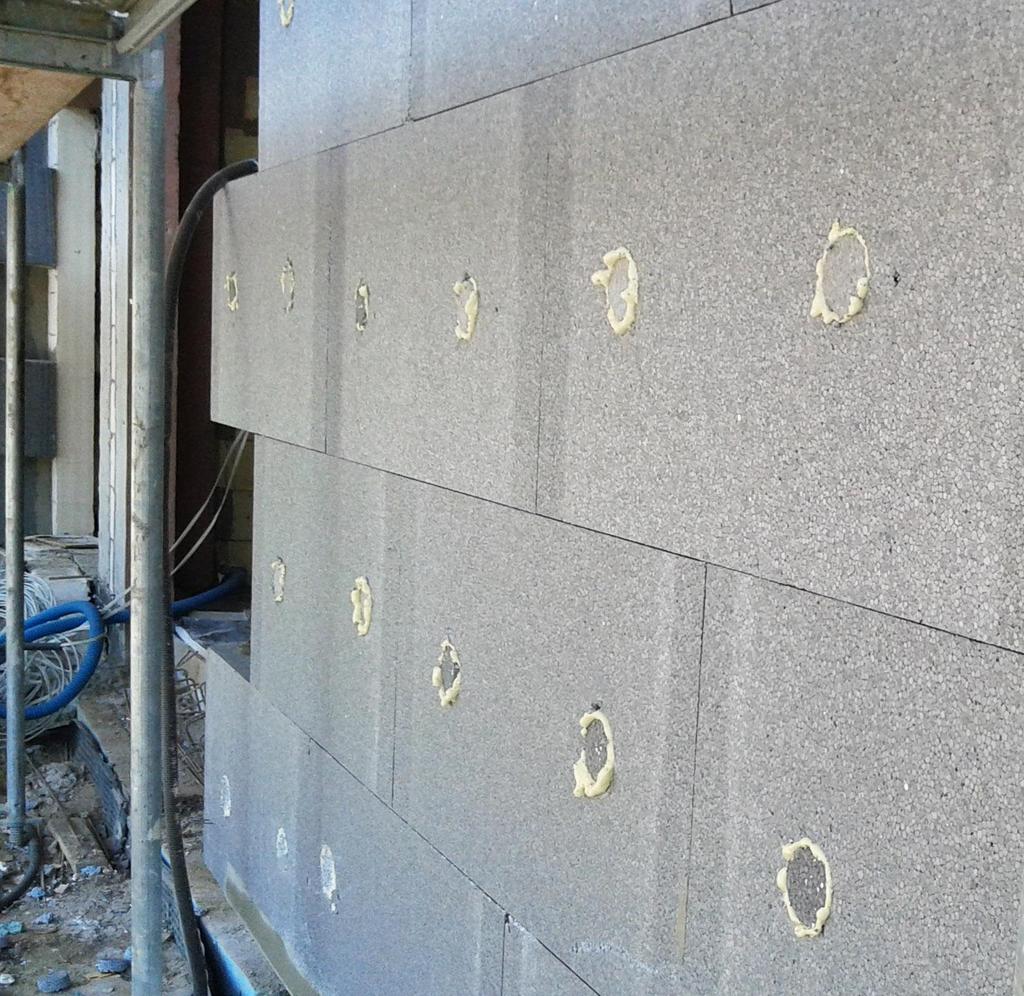

20 MATERIAŁY TERMOIZOLACYJNE TERMOIZOLACJA ŚCIAN EPS 26-30cm 0,031W/mK Poprawne nakładanie kleju na płyty styropianowe

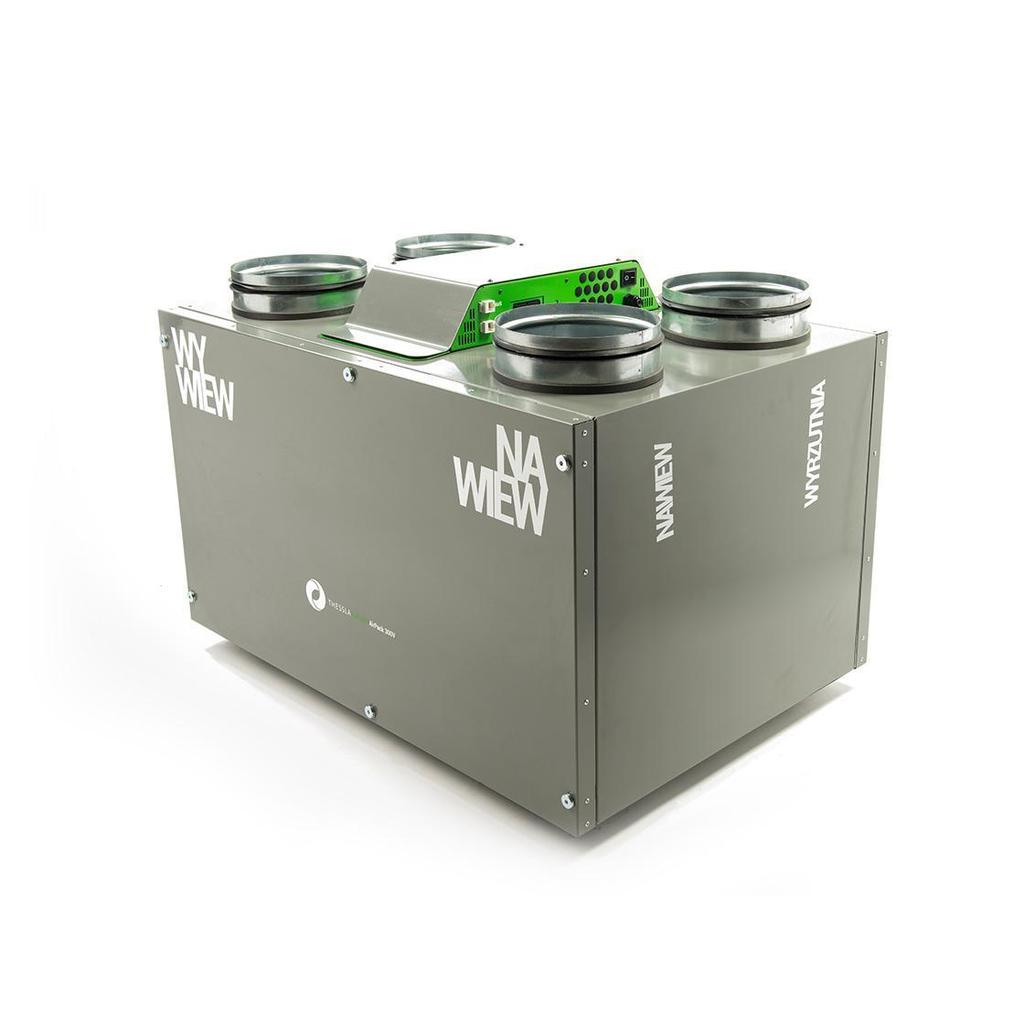

21 WENTYLACJA Wentylacja mechaniczna z odzyskiem ciepła - sprawność odzysku do 92% - filtr powietrza klasy M5/F8 - cicha praca tylko 43dB w odległości 1m - rozbudowana automatyka optymalizująca pracę centrali

22 JAKOŚĆ POWIETRZA W POMIESZCZENIACH źródło: THESSLA GREEN

23 JAKOŚĆ POWIETRZA W POMIESZCZENIACH Przebieg dzienny zawartości CO2 w pomieszczeniu sypialnym przy wentylacji naturalnej oraz mechanicznej z odzyskiem ciepła.

24 BUDYNEK JEDNORODZINNY ZEROENERGETYCZNY Kokotów k. Krakowa

25 to zespół architektów, kierowników budów oraz wykonawców, których połączył jeden cel: ZDROWE, KOMFORTOWE I PRZYSTĘPNE CENOWO BUDOWNICTWO PASYWNE.

26 180m2 150m2 110m2 0 zł - zero rachunków za energię KOMFORT - 100% komfortowe warunki zimą i latem TRWAŁOŚĆ - tradycyjna murowana technologia EKOLOGIA - zdrowe materiały o niskiej emisyjności i promieniowości POLSKA - materiały wyprodukowane w Polsce

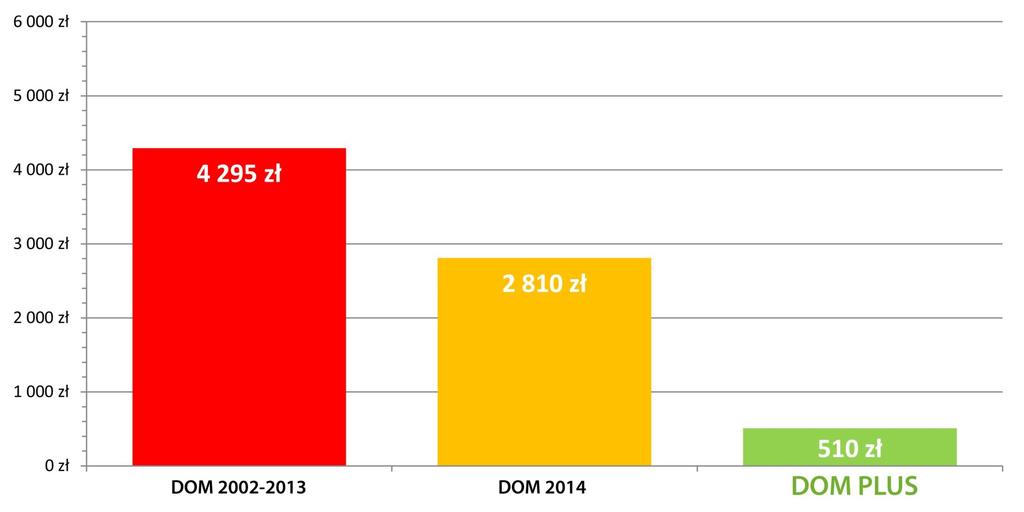

PORÓWNANIE CAŁKOWITYCH KOSZTÓW C.O. DLA DOMU 122m2 DOM 2002-2013 kocioł gazowy kondensacyjny z ogrzewaniem grzejnikowym + wentylacja grawitacyjna, współczynniki U zgodne z warunkami technicznymi do 2013r.

27 PORÓWNANIE CAŁKOWITYCH KOSZTÓW C.O. DLA DOMU 122m2 DOM kocioł gazowy kondensacyjny z ogrzewaniem grzejnikowym + wentylacja grawitacyjna, współczynniki U zgodne z warunkami technicznymi do 2013r. DOM 2014 kocioł gazowy kondensacyjny z ogrzewaniem grzejnikowym + wentylacja grawitacyjna, współczynniki U zgodne z warunkami technicznymi z 2014r. DOM PLUS pompa ciepła z ogrzewaniem płaszczyznowym + wentylacja mechaniczna, budynek w standardzie pasywnym zgodnym z technologią DOM PLUS

29 DZIĘKUJĘ ZA UWAGĘ! Irena Łobocka Tel , mail:
