GRUNTOWY WYMIENNIK CIEPŁA PROVENT-GEO ORAZ system GEO-KLIMAT

Transkrypt

1 Producent central wentylacyjnych z odzyskiem ciepła i Powietrznych Gruntowych Wymienników Ciepła GRUNTOWY WYMIENNIK CIEPŁA PROVENT-GEO ORAZ system GEO-KLIMAT Copyright Pro-Vent

2 PLAN PREZENTACJI 1. GRUNTOWY WYMIENNIK CIEPŁA PROVENT-GEO 2. GEO-KLIMAT

3 RODZAJE GWC 1. PŁYTOWY 2. ŻWIROWY 3. RUROWY

4 REALIZACJE GWC pod posadzką hali magazynowej CHESPA

5 REALIZACJE GWC pod posadzką hali produkcyjnej Pro-Vent

6 REALIZACJE GWC pod powierzchnią parkingu Starostwo Powiatowe w Polkowicach

7 REKOMENDACJA ITB GWC PROVENT-GEO FIRMY PRO-VENT TO JEDYNY WYMIENNIK NA RYNKU Z PEŁNĄ REKOMENDACJĄ ITB

8 ATEST HIGIENICZNY POTWIERDZONE DZIAŁANIE ANTYBAKTERYJNE REDUKCJA STĘŻENIA: BAKTERII: 86% GRZYBÓW: 97%

9 Temperatura [ C] PARAMETRY PRACY GWC 1. Parametry powietrza zewnętrznego 2. Parametry powietrza za GWC 3. Parametry powietrza w pomieszczeniu Komfort Strefa duszności Zawartość wilgoci x w [g/kg]

10 STABILNA TEMPERATURA ZA GWC LIPIEC 2012 Założenie: wymiennik rurowy ma tę samą powierzchnię co GWC PROVENT-GEO

11 LUTY 2012 STABILNA TEMPERATURA ZA GWC

12 Porównanie temp. zewnętrznej oraz za GWC

13 Porównanie temp. zewnętrznej oraz za GWC

14 Porównanie temp. zewnętrznej oraz za GWC

15 Porównanie temp. zewnętrznej oraz za GWC

16 Porównanie temp. zewnętrznej oraz za GWC

17 * Obliczeń dokonano w programie komputerowym producenta GWC rurowych. III strefa klim. ZWARTA BUDOWA DANE: V = 350 m 3 /h T ZEW = - 20 o C Założono T GWC > + 3 o C L = 285 mb GWC rurowy* A= ok. 261 m 2 T GWC > + 3 o C Ilość płyt: 9 szt. A= ok. 24 m 2

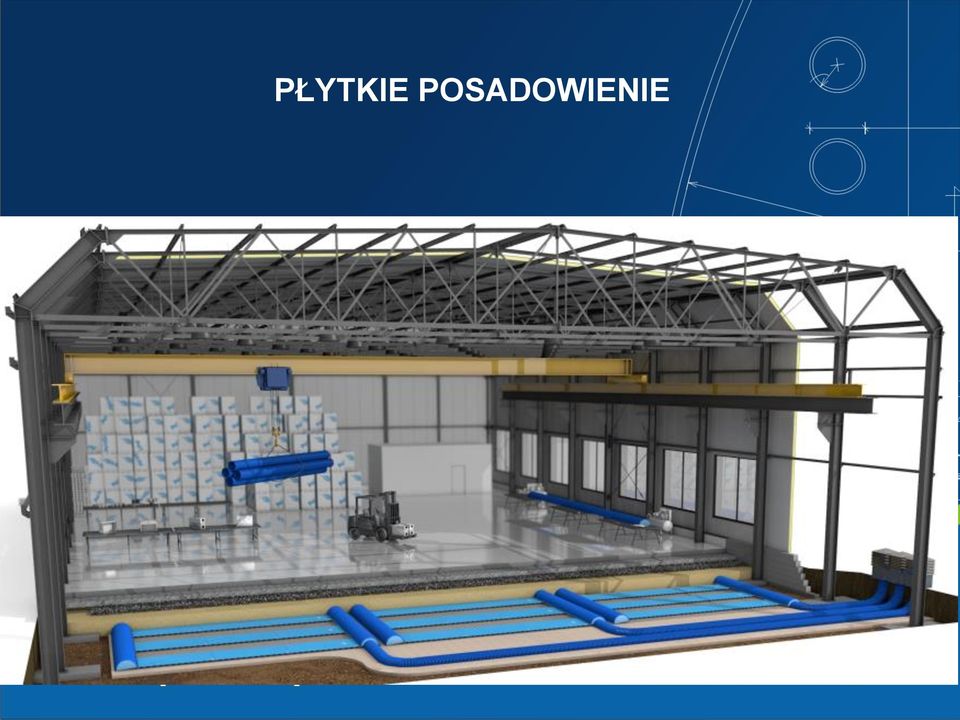

18 PŁYTKIE POSADOWIENIE

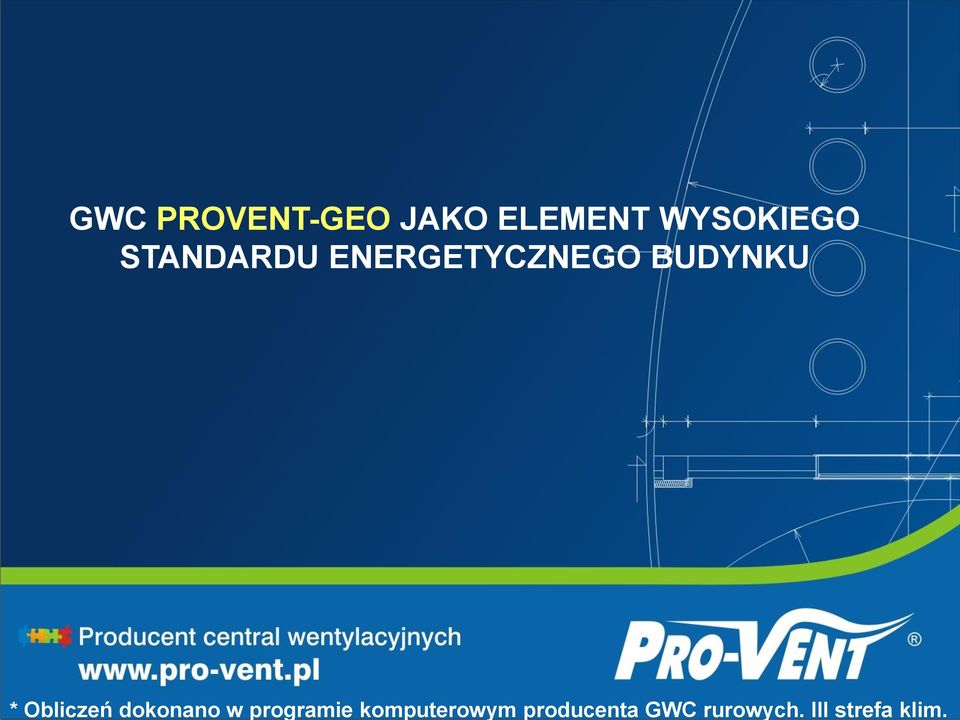

19 GWC PROVENT-GEO JAKO ELEMENT WYSOKIEGO STANDARDU ENERGETYCZNEGO BUDYNKU * Obliczeń dokonano w programie komputerowym producenta GWC rurowych. III strefa klim.

20 * Obliczeń dokonano w programie komputerowym producenta GWC rurowych. III strefa klim. G E O K L I M A T Układ grzewczo-wentylacyjno-klimatyzacyjny ENERGIA ODNAWIALNA

21 * Obliczeń dokonano w programie komputerowym producenta GWC rurowych. III strefa klim. GWC PROVENT-GEO CENTRALA Z POMPĄ CIEPŁA GEO KLIMAT

22 ZASADA DZIAŁANIA

23 ZASADA DZIAŁANIA

24 ZASADA DZIAŁANIA

25 EFEKTYWNOŚĆ I KOMFORT Wskaźnik EP [kwh/(m 2 rok)] * STANDARD - wentylacja z odzyskiem ciepła η =50% Jakość Komfortu

26

27 ENERGOOSZCZĘDNOŚĆ FUNKCJI - WENTYLACJA. Odzysk ciepła: ponad 90% - OGRZEWANIE. Pompa ciepła: COP > 4,5 - CHŁODZENIE. Ponad 80% chłodu darmowe z GWC Niewielka ilość urządzeń pomocniczych

28 FUNKCJA CHŁODZENIA

29 PEŁNIONE FUNKCJE

30 PRZEZNACZENIE GEO-KLIMAT - Hale gimnastyczne i widowiskowo sportowe, - Pawilony handlowo usługowe, -Teatry i kina, - Sale biurowe i konferencyjne, - Hale produkcyjne o niskiej charakterystyce zapotrzebowania na ciepło, - Zakłady przetwórcze z koniecznym układem chłodniczym, - Budynki pasywne.

31 HALA SPORTOWA, 1100m 2 EPH+W = 61kWh/m 2 EPc=6kWh/m 2

32 OGRZEWANIE HALI (1100m 2 ) HALA SPORTOWA, 1100m 2

33 CHŁODZENIE HALI (1100m 2 )

34 Hala Produkcyjna EP=64kWh/m 2 EPc=9kWh/m 2 Biurowiec EP=48kWh/m 2 EPc=11kWh/m 2

35 STACJA PALIW ORLEN EPH+W = 61kWh/m 2 EPC = 21kWh/m 2 Instalacja wentylacji: Instalacja chłodzenia: Instalacja ogrzewania: Instalacja c.w.u.:

36 PRZEDSZKOLE WSPARCIE PROGRAMEM LEMUR

37 PRZEDSZKOLE WSPARCIE PROGRAMEM LEMUR KATEGORIA ENERGETYCZNA A Redukcja EP > 20% Redukcja EU > 60% Planowany całkowity wskaźnik EP < 130 kwh/m 2

38 PRZEDSZKOLE WSPARCIE PROGRAMEM LEMUR KATEGORIA ENERGETYCZNA A ZYSK INWESTORA: PLN/m 2 KREDYT PLN/m 2 DOFINANSOWANIE - Bardzo niskie koszty eksploatacyjne - Obiekt o najwyższym całorocznym komforcie Koszt wszystkich instalacji HVAC <600 PLN/m2

39 Programy komputerowe do wyznaczania: kosztów eksploatacji, efektywności pracy, wartości wskaźników EP

40 GEO-KLIMAT BUDYNKI JEDNORODZINNE

41

42 GEO-KLIMAT BUDYNKI JEDNORODZINNE

43 GEO-KLIMAT BUDYNKI JEDNORODZINNE Kategoria I Charakterystyka Wysokie wymagania zalecane dla pomieszczeń w których przebywają osoby wrażliwe o specjalnych potrzebach II III IV Standardowe wymagania stawiane dla nowobudowanych obiektów oraz podlegających modernizacji Warunki umiarkowane zalecane dla budynków istniejących Warunki nie spełniające wymagań kategorii od I do III, możliwe do przyjęcia jedynie przez pewną część roku

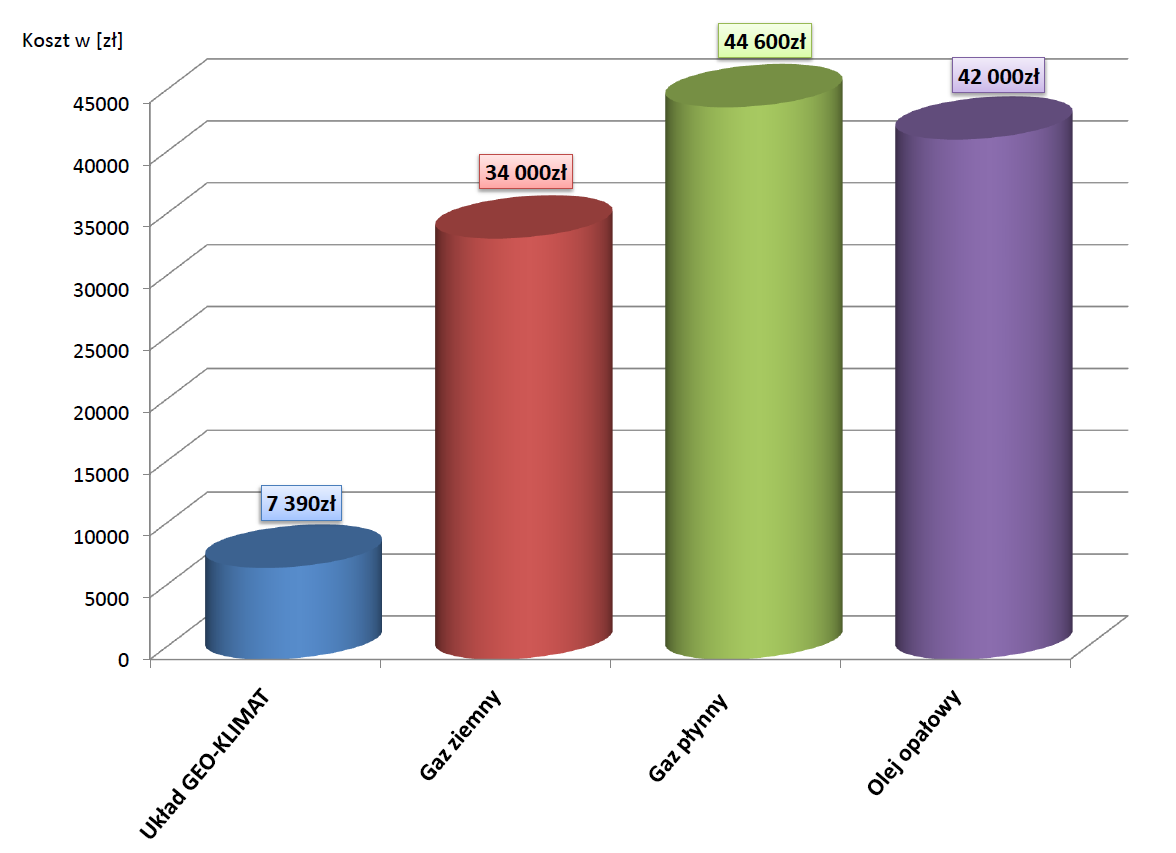

44 Zestawienie kosztów inwestycyjnych oraz eksploatacyjnych porównywanych rozwiązań

45 Producent innowacyjnych rozwiązań w systemach wentylacyjnych DZIĘKUJĘ ZA UWAGĘ
