1 LG/LS Variable Frequency Drive Przemiennik częstotliwości serii ie5 Instrukcja obsługi przemiennika częstotliwości LS serii ie5

2 Dziękujemy za zakup przemiennika częstotliwości LG! INSTRUKCJA BEZPIECZEŃSTWA Aby zapobiec uszkodzeniom i awariom urządzenia, przeczytaj tą instrukcję. Nieprawidłowa praca wynikająca ze zignorowania instrukcji obsługi moŝe spowodować znaczne uszkodzenia. Po przeczytaniu tej instrukcji, pozostaw ją w miejscu łatwo dostępnym dla osoby mającej styczność z przemiennikiem. Instrukcję tą powinna posiadać osoba, która aktualnie obsługuje urządzenie i jest odpowiedzialna za jej działanie. UWAGA Nie zdejmuj obudowy przemiennika, kiedy podane jest zasilanie Nie uruchamiaj przemiennika przy zdjętej obudowie. Pokrywę przednią naleŝy zdejmować tylko w przypadku podłączania przewodów lub przy przeglądach okresowych, ale tylko przy odłączonym zasilaniu. Podłączanie przewodów lub przeglądy okresowe powinny być wykonywane, co najmniej po upływie minut od odłączenia zasilania i po sprawdzeniu, Ŝe napięcie na szynie DC spadło poniŝej 3V DC. Przy podłączaniu przewodów ręce powinny być suche. Nie uŝywaj przewodów z uszkodzoną izolacją. Nie poddawaj przewodów ścieraniu, zbytnim napręŝeniom oraz ściskaniu. W przeciwnym razie moŝe dojść do poraŝenia prądem. Instaluj falownik na niepalnych powierzchniach oraz w pobliŝu takich materiałów. W przeciwnym razie moŝe dojść do poŝaru. Odłącz zasilanie, jeŝeli falownik doznał uszkodzenia. W przeciwnym razie moŝe to spowodować dalsze uszkodzenia. Nie dotykaj części przewodzących przy zasilonym urządzeniu gdyŝ mogą one być gorące. W przeciwnym razie moŝe dojść do poparzeń skóry. Nie podawaj zasilania, gdy przemiennik jest uszkodzony lub, gdy brakuje w nim jakiejkolwiek części. W przeciwnym razie moŝe dojść do poraŝenia prądem. Nie wkładaj papieru, elementów z drewna lub metalu lub innych ciał obcych do urządzenia. W przeciwnym razie moŝe dojść do poraŝenia prądem. Przenoszenie i instalacja ŚRODKI OSTROśNOŚCI Przy przenoszeniu zwróć uwagę na wagę produktu. Instaluj urządzenie zgodnie z instrukcją uruchomienia. Nie zdejmuj pokrywy falownika podczas transportu. Nie stawiaj cięŝkich elementów na falownik. Sprawdź czy właściwa jest pozycja urządzenia przy transporcie. Nie rzucaj opakowaniem z urządzeniem lub samym urządzeniem. Impedancja doziemna powinna a być mniejsza niŝ Ω dla zasilania fazowego lub mniej niŝ Ω dla zasilania 3fazowego. UŜytkuj falownik przy zachowaniu następujących warunków środowiskowych:

3 Temp. zewnętrzna pracy Wilgotność Temp. przechowywania Lokalizacja Wysokość i wibracje Ciśnienie atmosferyczne ~ 4 C 9% lub mniej ~ 65 C Miejsca chronione przed korozją, oparami oleju i kurzem, niepalne Max.,m nad poziomem morza, Max. 5.9m/sec (.6G) lub mniej 7 ~ 6 kpa Przewodowanie Nie podłączaj kondensatorów do poprawy współczynnika mocy, dławików wejściowych oraz filtrów wejściowych na wyjście falownika. Kolejność podłączenia faz U, V, W na wyjściu falownika determinuje kierunek obrotów silnika. Podłączenie zasilania falownika na zaciski wyjściowe spowoduje uszkodzenie urządzenia. Przed rozpoczęciem podłączania przewodów naleŝy dokładnie przeczytać instrukcję. Zawsze najpierw zamontuj przemiennik a dopiero później podłączaj przewody. Próbny start Sprawdź wszystkie niezbędne parametry przed uruchamianiem. Zmiana niektórych parametrów moŝe być wymagana z uwagi na charakter obciąŝenia. Zawsze podawaj właściwe napięcie zasilania na zaciski falownika. W przypadku zasilania fazowego przemiennika nie podawaj na zaciski napięcia międzyfazowego. W przeciwnym razie dojdzie do uszkodzenia urządzenia. Środki ostroŝności przy uruchomieniu Przy wybraniu opcji autorestartu uwaŝaj, aby nie dotykać części wirujących silnika, gdyŝ po ustąpieniu awarii zacznie on pracować. Przycisk stop na klawiaturze jest aktywny, gdy wybrana jest taka opcja sterowania. Po resecie awarii naleŝy uwaŝać, gdyŝ przy załączonym sygnale start oraz gdy mamy obecny sygnał zadający prędkości, silnik moŝe nagle zacząć się obracać.. Nie zmieniaj i nie modyfikuj Ŝadnej części w falowniku. Nie uŝywaj stycznika na wejściu falownika w celu załączania i wyłączania silnika. UŜywaj filtrów przeciwzakłóceniowych do redukcji zakłóceń elektromagnetycznych. W przeciwnym razie przemiennik moŝe zakłócać urządzenia znajdujące się w pobliŝu. W przypadku wahań napięcia wejściowego, uŝyj dławika sieciowego. Brak dławika moŝe powodować wzrost temperatury kondensatorów do poprawy współczynnika mocy, zasilaczy, lub ich uszkodzenie Przed programowaniem falownika i uruchomieniem silnika zresetuj ustawienia falownika do ustawień fabrycznych (par. P85) Sprawdź ustawienia częstotliwości falownika przed uruchomieniem silnika. Dostosuj tą częstotliwość do moŝliwości znamionowych silnika. Środki ostroŝności przed awariami Przy waŝnych maszynach zapewnij dodatkowe zabezpieczenia np. hamulec bezpieczeństwa, który będzie ochraniał inne urządzenia przed niebezpiecznymi skutkami awarii falownika. 3

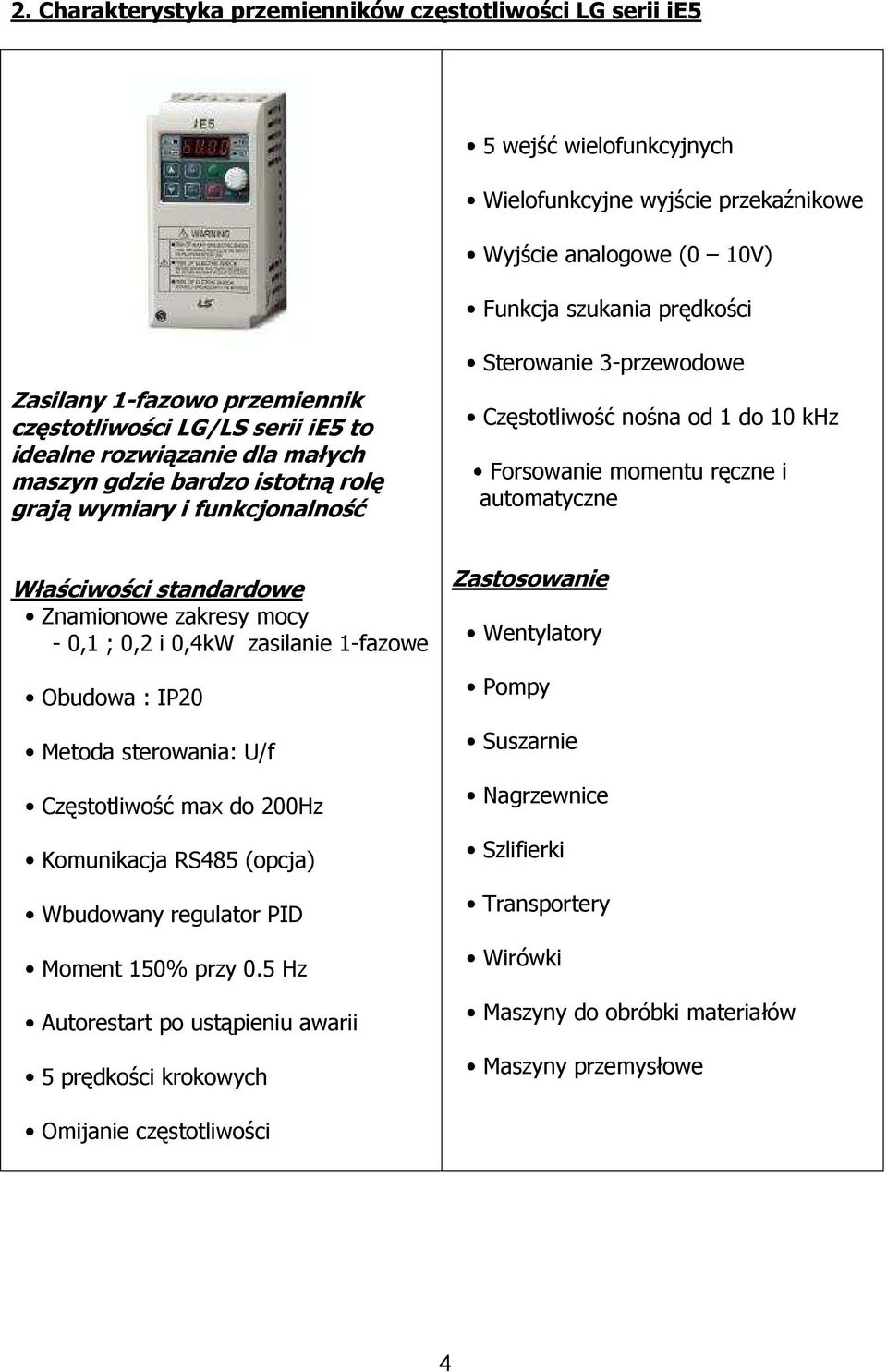

4 . Charakterystyka przemienników częstotliwości LG serii ie5 5 wejść wielofunkcyjnych Wielofunkcyjne wyjście przekaźnikowe Wyjście analogowe ( V) Funkcja szukania prędkości Zasilany fazowo przemiennik częstotliwości LG/LS serii ie5 to idealne rozwiązanie dla małych maszyn gdzie bardzo istotną rolę grają wymiary i funkcjonalność Sterowanie 3przewodowe Częstotliwość nośna od do khz Forsowanie momentu ręczne i automatyczne Właściwości standardowe Znamionowe zakresy mocy, ;, i,4kw zasilanie fazowe Obudowa : IP Metoda sterowania: U/f Częstotliwość max do Hz Komunikacja RS485 (opcja) Wbudowany regulator PID Moment 5% przy.5 Hz Autorestart po ustąpieniu awarii 5 prędkości krokowych Zastosowanie Wentylatory Pompy Suszarnie Nagrzewnice Szlifierki Transportery Wirówki Maszyny do obróbki materiałów Maszyny przemysłowe Omijanie częstotliwości 4

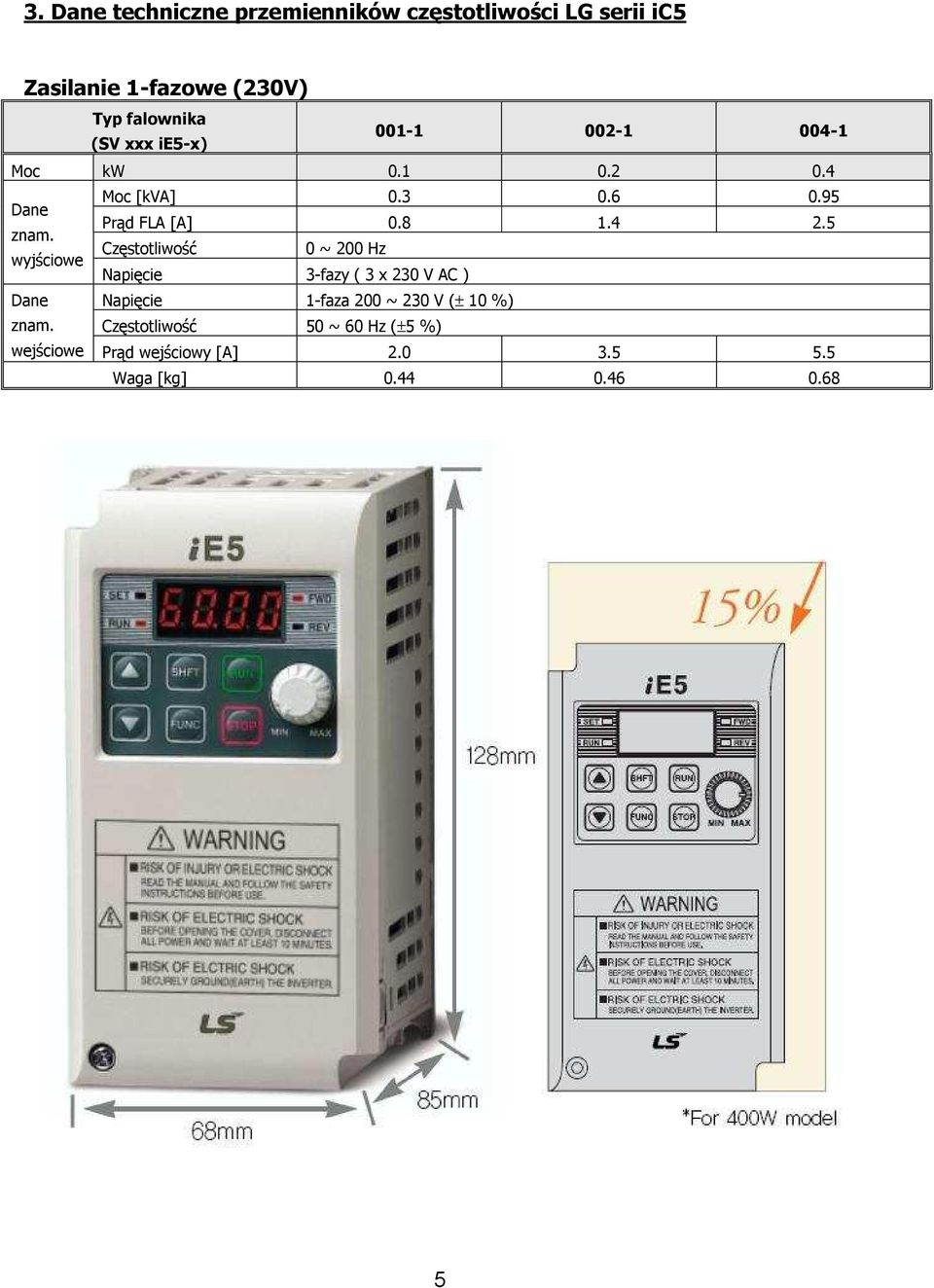

5 3. Dane techniczne przemienników częstotliwości LG serii ic5 Zasilanie fazowe (3V) Typ falownika (SV xxx ie5x) 4 Moc kw...4 Moc [kva] Dane Prąd FLA [A] znam. Częstotliwość ~ Hz wyjściowe Napięcie 3fazy ( 3 x 3 V AC ) Dane Napięcie faza ~ 3 V (± %) znam. Częstotliwość 5 ~ 6 Hz (±5 %) wejściowe Prąd wejściowy [A] Waga [kg]

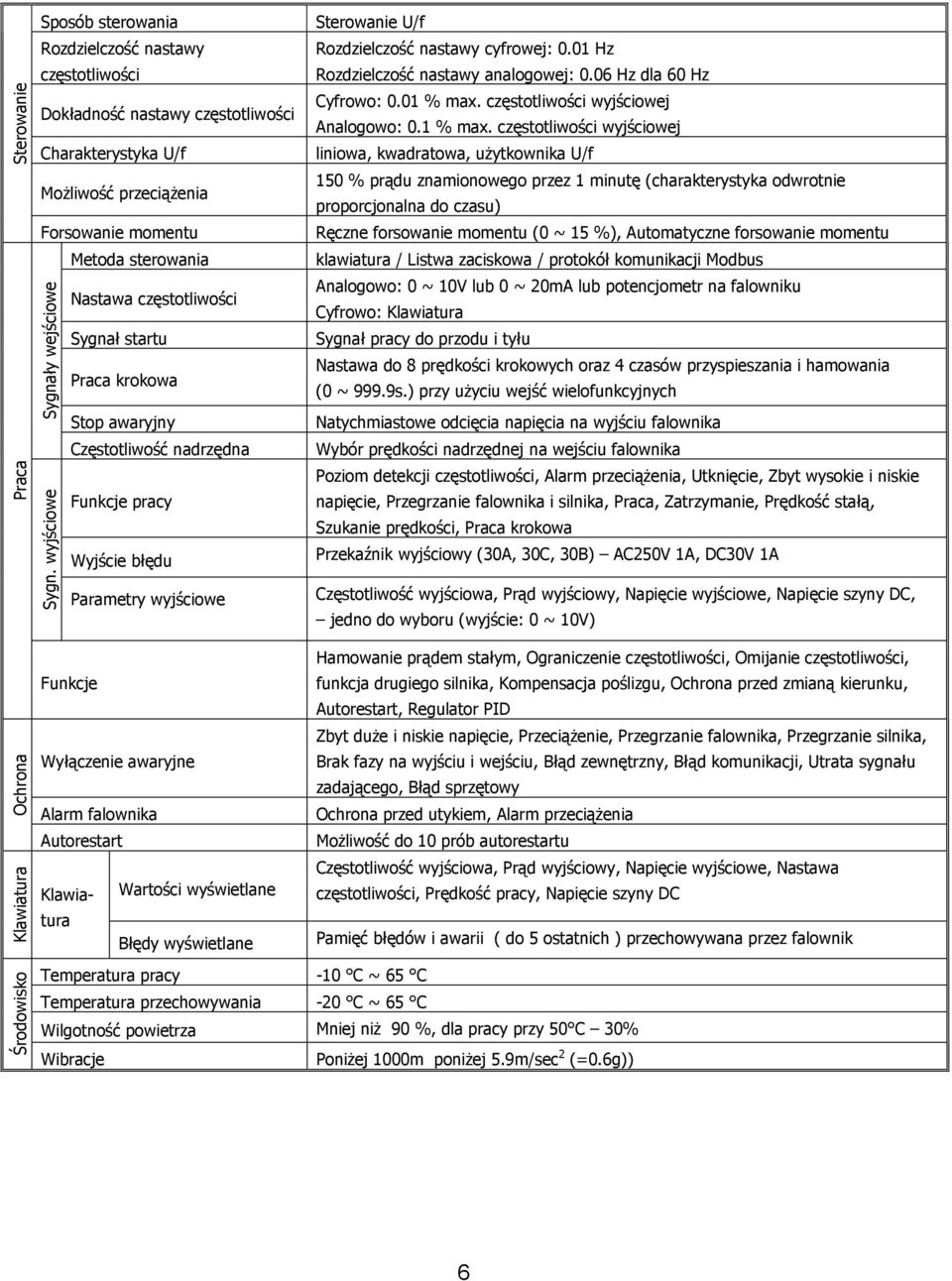

6 Praca Sterowanie Sposób sterowania Rozdzielczość nastawy częstotliwości Dokładność nastawy częstotliwości Charakterystyka U/f MoŜliwość przeciąŝenia Forsowanie momentu Metoda sterowania Sygn. wyjściowe Sygnały wejściowe Nastawa częstotliwości Sygnał startu Praca krokowa Stop awaryjny Częstotliwość nadrzędna Funkcje pracy Wyjście błędu Parametry wyjściowe Sterowanie U/f Rozdzielczość nastawy cyfrowej:. Hz Rozdzielczość nastawy analogowej:.6 Hz dla 6 Hz Cyfrowo:. % max. częstotliwości wyjściowej Analogowo:. % max. częstotliwości wyjściowej liniowa, kwadratowa, uŝytkownika U/f 5 % prądu znamionowego przez minutę (charakterystyka odwrotnie proporcjonalna do czasu) Ręczne forsowanie momentu ( ~ 5 %), Automatyczne forsowanie momentu klawiatura / Listwa zaciskowa / protokół komunikacji Modbus Analogowo: ~ V lub ~ ma lub potencjometr na falowniku Cyfrowo: Klawiatura Sygnał pracy do przodu i tyłu Nastawa do 8 prędkości krokowych oraz 4 czasów przyspieszania i hamowania ( ~ 999.9s.) przy uŝyciu wejść wielofunkcyjnych Natychmiastowe odcięcia napięcia na wyjściu falownika Wybór prędkości nadrzędnej na wejściu falownika Poziom detekcji częstotliwości, Alarm przeciąŝenia, Utknięcie, Zbyt wysokie i niskie napięcie, Przegrzanie falownika i silnika, Praca, Zatrzymanie, Prędkość stałą, Szukanie prędkości, Praca krokowa Przekaźnik wyjściowy (3A, 3C, 3B) AC5V A, DC3V A Częstotliwość wyjściowa, Prąd wyjściowy, Napięcie wyjściowe, Napięcie szyny DC, jedno do wyboru (wyjście: ~ V) Ochrona Klawiatura Funkcje Wyłączenie awaryjne Alarm falownika Autorestart Klawiatura Wartości wyświetlane Błędy wyświetlane Hamowanie prądem stałym, Ograniczenie częstotliwości, Omijanie częstotliwości, funkcja drugiego silnika, Kompensacja poślizgu, Ochrona przed zmianą kierunku, Autorestart, Regulator PID Zbyt duŝe i niskie napięcie, PrzeciąŜenie, Przegrzanie falownika, Przegrzanie silnika, Brak fazy na wyjściu i wejściu, Błąd zewnętrzny, Błąd komunikacji, Utrata sygnału zadającego, Błąd sprzętowy Ochrona przed utykiem, Alarm przeciąŝenia MoŜliwość do prób autorestartu Częstotliwość wyjściowa, Prąd wyjściowy, Napięcie wyjściowe, Nastawa częstotliwości, Prędkość pracy, Napięcie szyny DC Pamięć błędów i awarii ( do 5 ostatnich ) przechowywana przez falownik Środowisko Temperatura pracy C ~ 65 C Temperatura przechowywania C ~ 65 C Wilgotność powietrza Mniej niŝ 9 %, dla pracy przy 5 C 3% Wibracje PoniŜej m poniŝej 5.9m/sec (=.6g)) 6

7 7

8 4. Zaciski falownika oraz ich funkcje Zasilanie 3 V L N Zabezpieczenie P R S G ( ) P DCN U V W Silnik P Sygnał START do przodu (Par. P66) P Sygnał START do tyłu (Par. P67) AM CM + FM Wyjście pomiarowe ~V (par. P74) P3 Blokada pracy (Par. P68) P4 Reset błedu (Par. P69) P5 JOG (Par. P7) 3 A 3 C 3 B Przekaźnikowe wyjście wielofunkcyjne Mniej niŝ 5V AC, A lub 3V DC, A (par. P77) Analogowe zadawanie prędkości Wybór rodzaju sygnału analogowego (napięciowy lub prądowy) poprzez przełącznik Potencjometr ( kω, /W) Ekran VR AI Zasilanie dla sygnału prędkości: + V, ma Wejście analogowe Napięciowe ~ V Lub Prądowe 4 ~ ma (par. I7 do I ) CM Zacisk wspólny dla VR, V, I 8

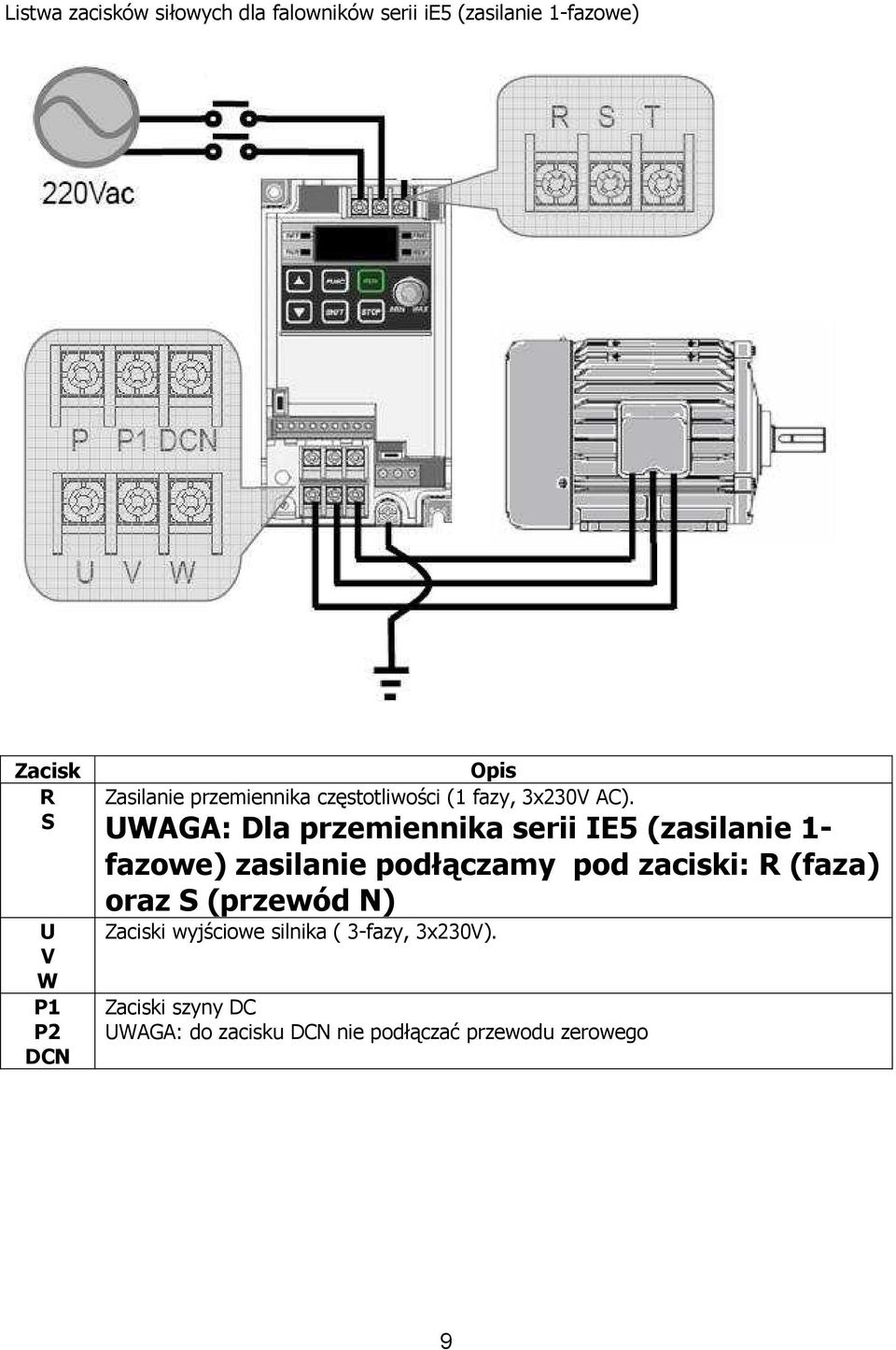

9 Listwa zacisków siłowych dla falowników serii ie5 (zasilanie fazowe) Zacisk R S U V W P P DCN Opis Zasilanie przemiennika częstotliwości ( fazy, 3x3V AC). UWAGA: Dla przemiennika serii IE5 (zasilanie fazowe) zasilanie podłączamy pod zaciski: R (faza) oraz S (przewód N) Zaciski wyjściowe silnika ( 3fazy, 3x3V). Zaciski szyny DC UWAGA: do zacisku DCN nie podłączać przewodu zerowego 9

10 Zaciski sterownicze Zacisk Funkcja Opis Wejścia wielofunkcyjne P, P, P3, P4, P5 UŜywane dla wejścia wielofunkcyjnego. Fabryczna wartość Ustawiona na: P praca do przodu FX ( par. I ) Ruch do przodu w przypadku zwarcia z zaciskiem CM i zatrzymanie w przypadku rozwarcia P praca do tyłu RX ( par. I) Ruch do tyłu w przypadku zwarcia z zaciskiem CM i zatrzymanie w przypadku rozwarcia P3 blokada pracy BX (par. I) Gdy zacisk BX jest zwarty z CM, to napięcie na wyjściu napędu jest odłączane. Gdy silnik wykorzystuje do zatrzymania hamulec mechaniczny, to do odłączenia sygnału wyjściowego uŝywa się BX. NaleŜy zachować ostroŝność, poniewaŝ po zdjęciu sygnału BX układ startuje, gdy podany jest sygnał startu FX lub RX P4 Kasowanie awarii RST (par. I3) SłuŜy do kasowania błędów, które powodują wyłączenie falownika. P5 częstotliwość nadrzędna JOG (par. I4) Praca z częstotliwością nadrzędną gdy zacisk jest zwarty z CM. Kierunek ustala się sygnałem FX (lub RX), który musi być równieŝ zwarty. CM Zacisk wspólny Zacisk wspólny dla zacisków opisanych powyŝej VR Zasilanie nastawiania Stosuje się jako zasilanie dla analogowego nastawiania częstotliwości (+V) częstotliwości ( np. potencjometru ). Maksymalna wydajność wynosi +V, ma. AI Sygnał analogowy częstotliwości Wejście zadawania sygnałem analogowym. Na przełaczniku pod pokrywą falownika wybieramy sterowanie sygnałem napięciowym V lub prądowym 4mA (par. I7 do I) AM CM Wyjście analogowe Wyjście pomiarowe dla jednego z następujących sygnałów: Częstotliwość wyjściową, prąd wyjściowy, napięcie wyjściowe, napięcie szyny DC. Nastawioną fabrycznie wartością standardową jest częstotliwość wyjściowa. Maksymalne napięcie wyjściowe oraz prąd wyjściowy wynoszą: V, ma. Częstotliwość wyjściowa nastawiona jest na 5Hz. (par. I5) 3A,3B,3C Wyjście wielofunkcyjne Jest aktywowane, gdy działa funkcja zabezpieczająca. Prąd zmienny: 5V A, prąd stały: 3V A Usterka: 3A3C zwarte (3B3C rozwarte). Praca: 3B3C zwarte (3A3C rozwarte). (par. I55) S+ S (opcja) Zaciski komunikacyjne Sygnał komunikacji (opcja) RS485/Modbus

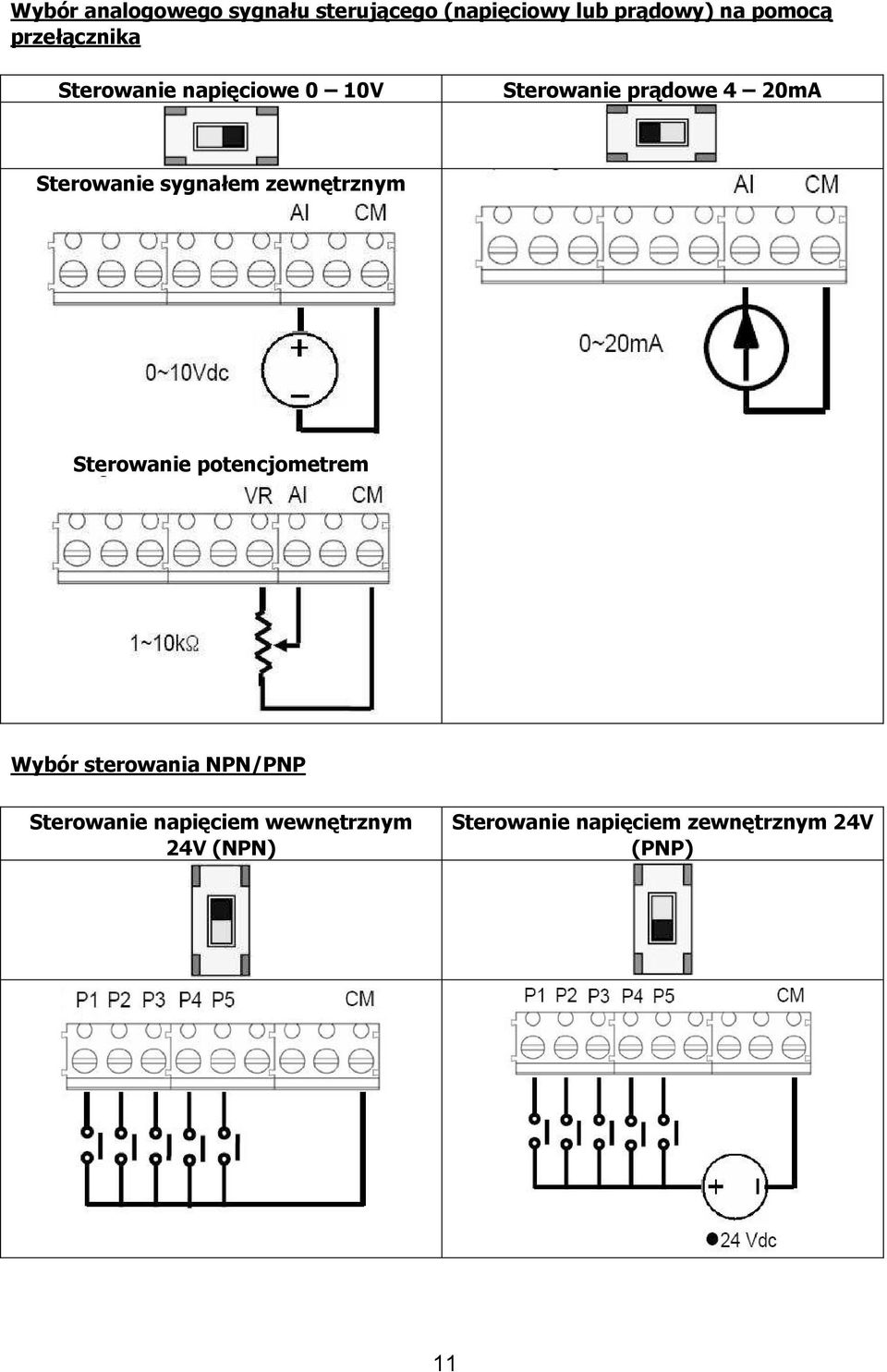

11 Wybór analogowego sygnału sterującego (napięciowy lub prądowy) na pomocą przełącznika Sterowanie napięciowe V Sterowanie prądowe 4 ma Sterowanie sygnałem zewnętrznym Sterowanie potencjometrem Wybór sterowania NPN/PNP Sterowanie napięciem wewnętrznym 4V (NPN) Sterowanie napięciem zewnętrznym 4V (PNP)

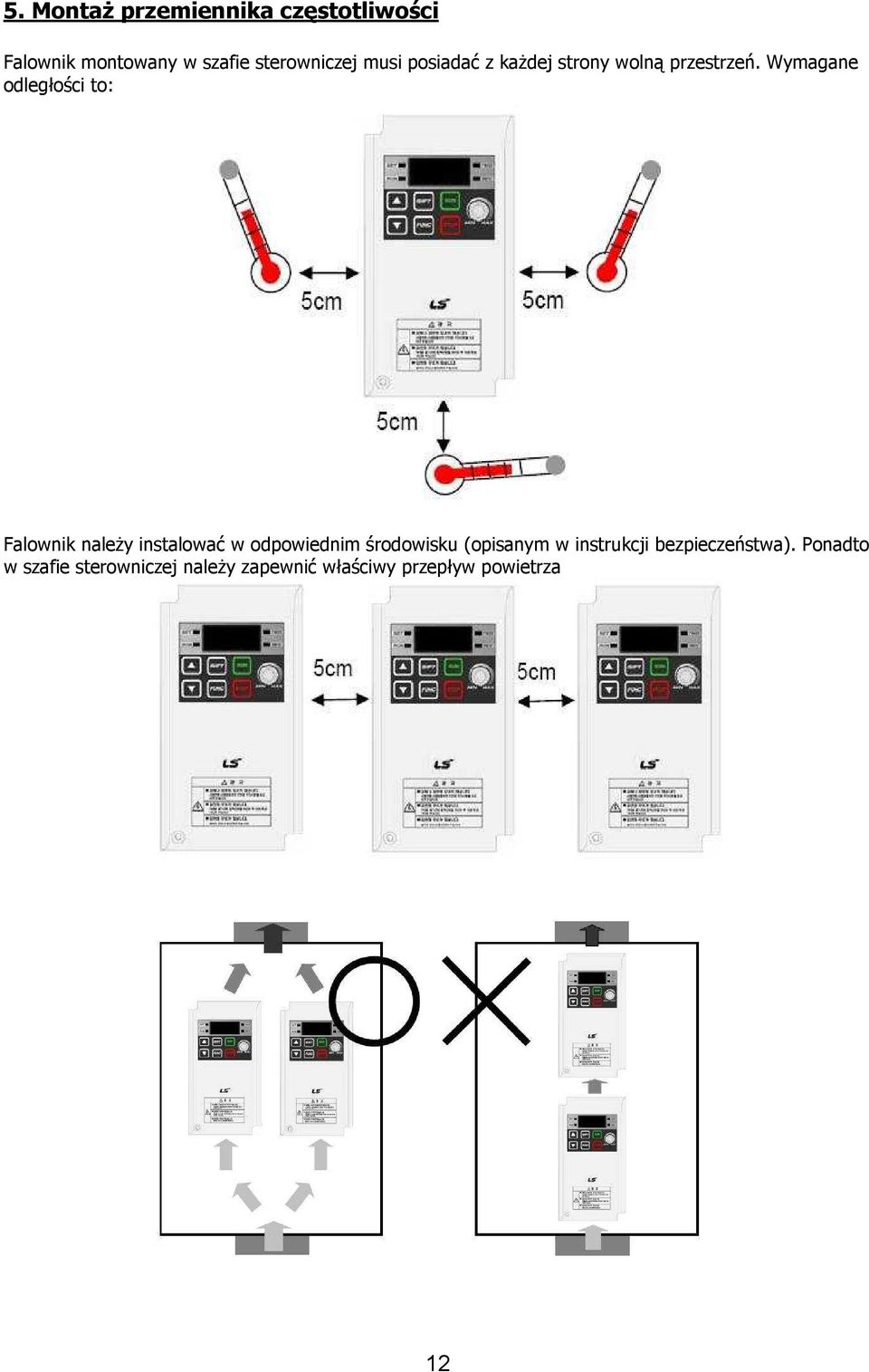

12 5. MontaŜ przemiennika częstotliwości Falownik montowany w szafie sterowniczej musi posiadać z kaŝdej strony wolną przestrzeń. Wymagane odległości to: Falownik naleŝy instalować w odpowiednim środowisku (opisanym w instrukcji bezpieczeństwa). Ponadto w szafie sterowniczej naleŝy zapewnić właściwy przepływ powietrza

13 6. Klawiatura sterująca oraz programowanie napędu Przycisk Dioda Oznaczenie RUN STOP (Góra) (Dół) FUNC SHIFT REV FWD SET RUN Opis SłuŜy do uruchamiania falownika. Zatrzymanie falownika podczas pracy lub resetowanie sygnału błędu. Przyciśnięcie spowoduje podnoszenie wartości parametrów lub przechodzenie po parametrach w kierunku do góry. Przyciśnięcie spowoduje obniŝanie wartości parametrów lub przechodzenie po parametrach w kierunku w dół. Edytowanie parametrów oraz zatwierdzanie wprowadzonych danych Poruszanie się po grupach parametrów oraz zmiany połoŝenia cyfr Świeci podczas pracy falownika w kierunku do tyłu. Świeci podczas pracy falownika w kierunku do przodu. Świeci się podczas edytowania parametrów falownika Świeci się podczas pracy falownika Procedura zmieniania parametrów na wyświetlaczu Falowniki serii ie5 posiadają dwie grupy parametrów Grupa napędu (Drive group) Parametry podstawowe jak zadawanie częstotliwości, czas przyspieszania / zwalniania itp. Grupa funkcyjna P arametry funkcyjne jak ustawienie częstotliwości wyjściowej, napięcia, zabezpieczeń silnika i falownika, tryb sterowania, operacja PID, ustawienie parametrów dla drugiego silnika itd. 3

14 . Po podaniu zasilania pojawia się główny parametr częstotliwości. (Hz). Przyciskając [SHIFT] poruszamy się między grupami parametrów lub wracamy do parametru pierwszego w danej grupie. 3. Przesuwając [ ] lub [ ] przechodzimy po parametrach w danej grupie. 4. Przyciskając [FUNC] wchodzimy do parametru. 5. Przesuwając [ ] lub [ ] zmieniamy wartość parametru 6. Przyciskając dwa razy [FUNC] zatwierdzamy parametr. 7. Aby dojść do pierwszego parametru w danej grupie przyciskamy [SHIFT] Przykłady zmian parametrów Zmiana czasu przyspieszania z 5sek na 6sek. Zmiana częstotliwości zadanej z Hz na 3,5 Hz 4

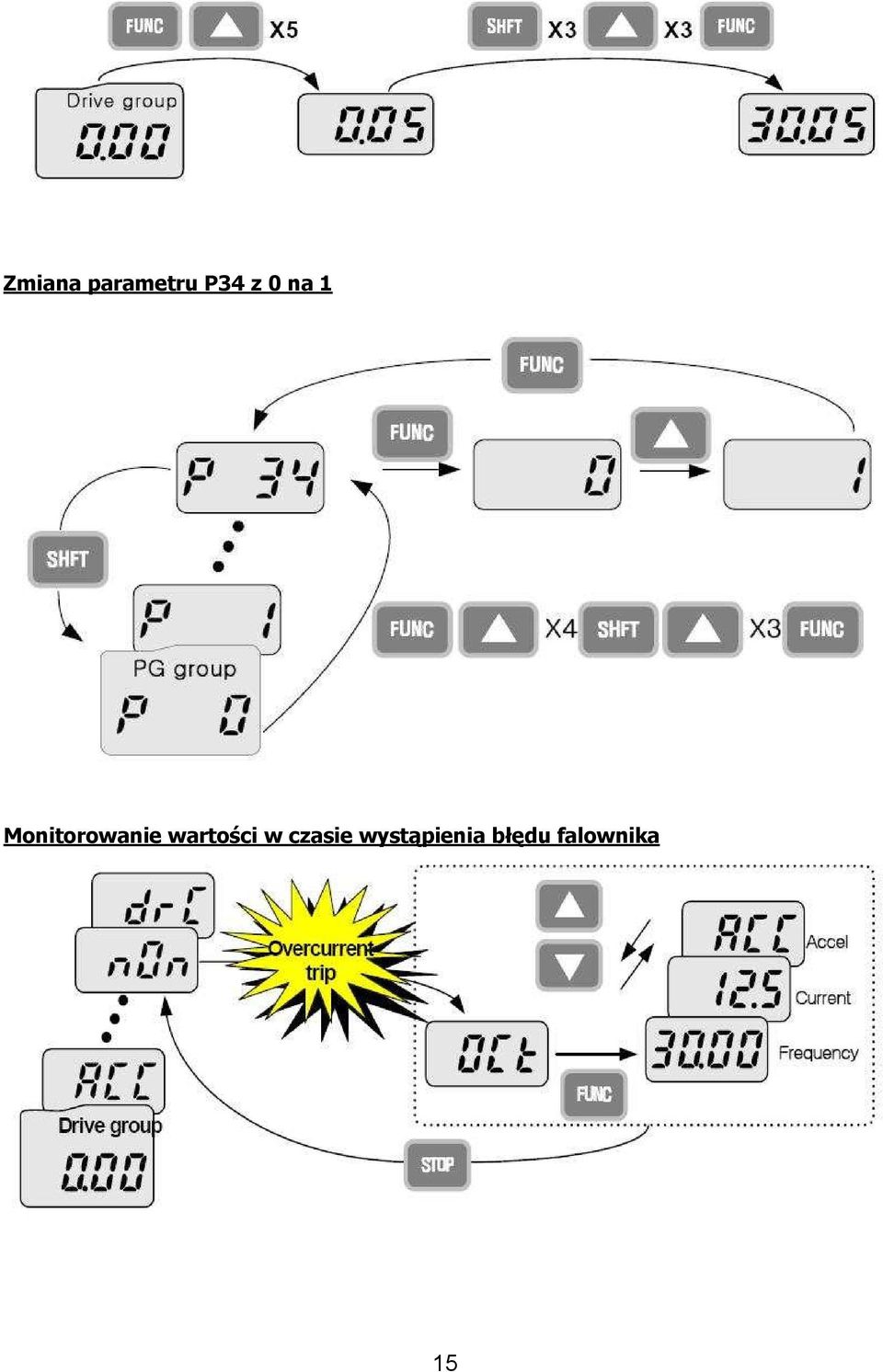

15 Zmiana parametru P34 z na Monitorowanie wartości w czasie wystąpienia błędu falownika 5

16 7. Procedura uruchomienia falownika LG serii ie5 Podstawowymi parametrami potrzebnymi do uruchomienia falownika to drv i Frq. Poruszanie się po samych parametrach pokazane jest w punkcie z opisem klawiatury sterującej w dalszej części instrukcji. Drv słuŝy do ustalenia, w jaki sposób realizujemy START/STOP falownika. MoŜemy wybrać opcję startu z klawiatury (Keypad) lub poprzez układ zewnętrzny np. przyciski zewnętrzne (Fx/Rx) lub sterownik. Parametr Frq słuŝy do wyboru, w jaki sposób regulujemy prędkość obrotową silnika. MoŜemy wybrać regulację za pomocą klawiatury (Keypad), potencjometru wbudowanego na falowniku (V) lub sygnałami analogowymi: napięciowym..v lub prądowym ma (AI). JeŜeli prędkość regulowana będzie poprzez klawiaturę, nastawiamy ją w pierwszym parametrze w grupie głównej DRV (fabrycznie.hz) GRUPA NAPĘDU (DRIVE) Widok na ekranie Parametr Zakres min/max Opis Nastawa fabryczna drv Frq Tryb sterowania napędem START / STOP Metoda zadawania częstotliwości 3 4 Keypad Start/Stop realizowany poprzez przyciski na klawiaturze falownika. Fx/Rx Sterowanie poprzez zaciski FX załączenie pracy do przodu RX załączenie pracy do tyłu Fx/Rx FX praca falownika RX wybór pracy przód/tył 3 komunikacja poprzez RS 485 Klawiatura Po przyciśnięciu przycisku ENTER naleŝy nastawić Ŝądaną częstotliwość i po przyciśnięciu jeszcze raz ENTER falownik uzyska nową ustawioną częstotliwość Cyfrowa Klawiatura Po przyciśnięciu przycisku ENTER moŝna płynnie regulować częstotliwość falownika przyciskami góra/dół AI Sterowanie sygnałem analogowym prądowym lub napięciowym (wybieranym za pomocą przełącznika) 3 Analogowa V Sterowanie potencjometrem znajdującym się na falowniku 4 Komunikacja ModBusRTU (opcja) Wybór trybu sterowania P 46 Wybór trybu sterowania Sterowanie U/f Kompensacja poślizgu silnika SprzęŜenie zwrotne. Regulator PID 6

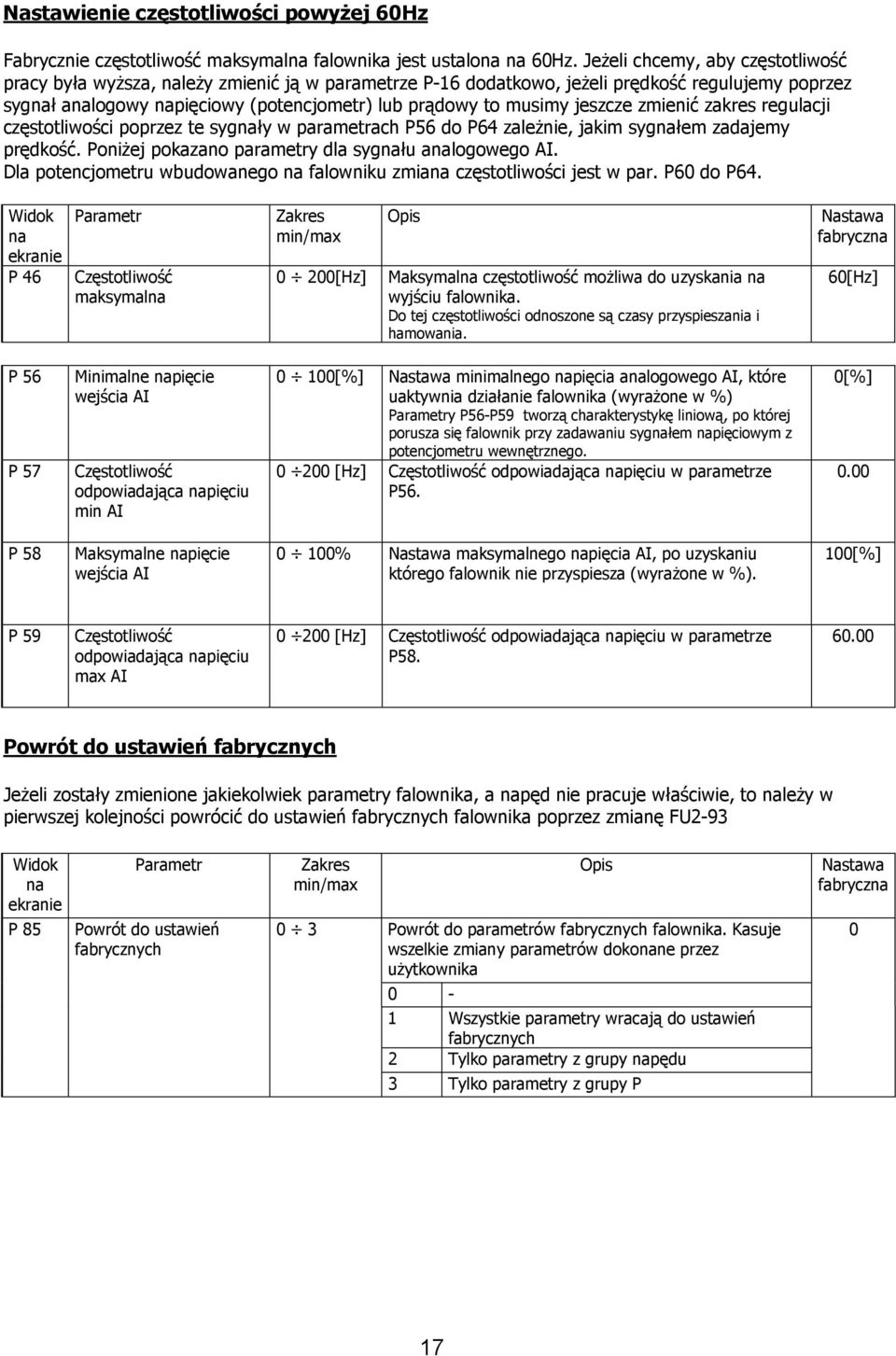

17 Nastawienie częstotliwości powyŝej 6Hz Fabrycznie częstotliwość maksymalna falownika jest ustalona na 6Hz. JeŜeli chcemy, aby częstotliwość pracy była wyŝsza, naleŝy zmienić ją w parametrze P6 dodatkowo, jeŝeli prędkość regulujemy poprzez sygnał analogowy napięciowy (potencjometr) lub prądowy to musimy jeszcze zmienić zakres regulacji częstotliwości poprzez te sygnały w parametrach P56 do P64 zaleŝnie, jakim sygnałem zadajemy prędkość. PoniŜej pokazano parametry dla sygnału analogowego AI. Dla potencjometru wbudowanego na falowniku zmiana częstotliwości jest w par. P6 do P64. Widok na ekranie P 46 Parametr Częstotliwość maksymalna Zakres min/max Opis [Hz] Maksymalna częstotliwość moŝliwa do uzyskania na wyjściu falownika. Do tej częstotliwości odnoszone są czasy przyspieszania i hamowania. Nastawa fabryczna 6[Hz] P 56 P 57 Minimalne napięcie wejścia AI Częstotliwość odpowiadająca napięciu min AI [%] Nastawa minimalnego napięcia analogowego AI, które uaktywnia działanie falownika (wyraŝone w %) Parametry P56P59 tworzą charakterystykę liniową, po której porusza się falownik przy zadawaniu sygnałem napięciowym z potencjometru wewnętrznego. [Hz] Częstotliwość odpowiadająca napięciu w parametrze P56. [%]. P 58 Maksymalne napięcie wejścia AI % Nastawa maksymalnego napięcia AI, po uzyskaniu którego falownik nie przyspiesza (wyraŝone w %). [%] P 59 Częstotliwość odpowiadająca napięciu max AI [Hz] Częstotliwość odpowiadająca napięciu w parametrze P Powrót do ustawień fabrycznych JeŜeli zostały zmienione jakiekolwiek parametry falownika, a napęd nie pracuje właściwie, to naleŝy w pierwszej kolejności powrócić do ustawień fabrycznych falownika poprzez zmianę FU93 Widok na ekranie P 85 Parametr Powrót do ustawień fabrycznych Zakres min/max 3 Opis Powrót do parametrów fabrycznych falownika. Kasuje wszelkie zmiany parametrów dokonane przez uŝytkownika Wszystkie parametry wracają do ustawień fabrycznych Tylko parametry z grupy napędu 3 Tylko parametry z grupy P Nastawa fabryczna 7

18 9. Opis wszystkich parametrów falownika GRUPA NAPĘDU (DRIVE) Widok na ekranie Parametr Wartość max/min Nastawa fabryczna MoŜliwość ustawiania podczas pracy. Częstotliwość zadana [Hz] Parametr ustala częstotliwość na wyjściu falownika.. Tak Podczas pracy na wyświetlaczu jest pokazana aktualna częstotliwość na wyjściu falownika. Podczas stopu pokazywana jest częstotliwosć zadana. Parametr ten nie moŝe być większy niŝ P6 (częstotliwość maksymalna) ACC Czas przyspieszania 6 [s] Parametr ustala czasy przyspieszania przy starcie i zwalniania 5. Tak dec Czas zatrzymania 6 [s] przy zatrzymaniu falownika.. Tak Opis drv Frq Tryb sterowania napędem START / STOP Metoda zadawania częstotliwości Start/Stop realizowany poprzez przyciski na klawiaturze falownika. P (FX) załącz. pracy do przodu Sterowanie P (RX) załącz. pracy do tyłu poprzez zaciski P (FX) praca falownika P (RX) wybór pracy przód/tył komunikacja poprzez RS 485 (opcja) Cyfrowa Klawiatura Po przyciśnięciu przycisku ENTER naleŝy nastawić Ŝądaną częstotliwość i po przyciśnięciu jeszcze raz ENTER falownik uzyska nową ustawioną częstotliwość Nie Nie Klawiatura Po przyciśnięciu przycisku ENTER moŝna płynnie regulować częstotliwość falownika przyciskami góra/dół AI Sterowanie napięciowe zaciskiem AI napięciowo [V] lub prądowo 4 [ma] (zaleŝnie od wyboru pozycji przełącznika 3 Analogowa V Sterowanie potencjometrem znajdującym się na falowniku 4 Komunikacja ModBusRTU St Częstotliwość krokowa [Hz] Nastawianie częstotliwości krokowej podczas pracy. Tak wielostopniowej NaleŜy zdefiniować uŝywany zacisk P P5 na pracę wielostopniową (par. P66P7 na 5) St Częstotliwość krokowa Nastawianie częstotliwości krokowej podczas pracy. Tak wielostopniowej NaleŜy zdefiniować uŝywany zacisk P P5 na pracę wielostopniową (par. P66P7 na 6) St3 Częstotliwość krokowa 4 Nastawianie częstotliwości krokowej 4 podczas pracy 3. Tak wielostopniowej NaleŜy zdefiniować uŝywany zacisk P P5 na pracę wielostopniową (par. P66P7 na 7) CUr Prąd wyjściowy Wyświatla aktualny prąd na wyjściu falownika 8

19 rpm Prędkość obrotowa silnika Wyświetla prędkość obrotową napędzanego silnika dcl Napięcie na szynie DC Wyświetla wartość napięcia na szynie DC falownika vol Ekran uŝytkownika Napięcie na wyjściu falownika [V] vol non Wyświetlanie błędu Wyświetla typ błędu, częstotliwość i stany pracy w chwili wystąpienia błędu drc Kierunek obrotów silnika F, r Wybór kierunku obrotu silnika gdy parametr drv jest F Tak ustawiony na lub F r kierunek do przodu kierunek do tyłu GRUPA FUNKCYJNA P Widok na ekranie Parametr Wartość max/min Nastawa fabryczna MoŜliwość ustawiania podczas pracy P Idź do kodu 88 Przechodzenie bezpośrednio do Ŝądanego numeru kodu w Tak grupie funkcyjnej P P Historia błędów Informacje dotyczące typów awarii, częstotliwości, prądu i non P Historia błędów warunków pracy w czasie awarii. Ostatni błąd jest pokazany non P 3 Historia błędów 3 w parametrze P non P 4 Kasowanie historii błedów Kasuje historię błędów zapamiętanych w parametrach PP3 Tak P 5 Blokada kierunku pracy silnika Brak blokad Blokada pracy silnika do przodu Blokada pracy silnika do tyłu Nie P 6 Krzywa przyspieszania Charakterystyka liniowa Nie P 7 P 8 Krzywa zwalniania Tryb stopu Krzywa typu S Hamowanie poprzez nastawione parametry w napędzie Nie Hamowanie prądem stałym Wolny wybieg silnika P 9 Częstotliwość hamowania 6 [Hz] Częstotliwość, od której aktywne jest hamowanie prądem 5. Nie wstrzykiwaniem prądu stałego stałem. nastawione poniŝej częstotliwości P8 Nie moŝe być P Opóźnienie załączania hamowania wstrzykiwaniem prądu stałego. 6 [s] Czas opóźnienia hamowania prądem stałym po osiągnięciu częstotliwości P9. Nie Opis P P P 3 P 4 Napięcie hamowania wstrzykiwaniem prądu stałego Czas hamowania wstrzykiwaniem prądu [%] Napięcie szyny prądu stałego podawane na wyjście falownika 5 Nie Nastawiane w % par. P43 (znamionowy prąd silnika) 6 [s] Czas podawania prądu stałego do silnika. Nie stałego Napięcie początkowe [%] Parametr ustala wartość napięcia hamowania przed startem 5 Nie hamowania wstrzykiwaniem falownika Nastawiane w prądu stałego % par. P43 (znamionowy prąd silnika) Czas początkowy hamowania wstrzykiwaniem prądu stałego 6 [s] Czas trzymania hamowania przed rozpoczeciem Nie przyspieszania silnika P 5 Częstotliwość funkcji JOG [Hz] Nastawa częstotliwości dla funkcji JOG. Tak Nie moŝe być wyŝsza niŝ P6 częstotliwość maksymalna P 6 Częstotliwość maksymalna 4 [Hz] Maksymalna częstotliwość moŝliwa do uzyskania na wyjściu 6. Nie falownika. Do tej częstotliwości odnoszone są czasy przyspieszania i hamowania. P 7 Częstotliwośc bazowa 3 [Hz] Częstotliwość znamionowa silnika 6. Nie 9

20 P 8 Częstotliwośc początkowa [Hz] Częstotliwość, od której falownik rozpoczyna pracę..5 Nie P 9 Wybór forsowania momentu Ręczne Automatyczne Nie P Forsowanie przy pracy do 5 [%] Nastawa wartości forsowania momentu w kierunku pracy 5 Nie przodu silnika do przodu. jako % maksymalnego napięcia wyjściowego Nastawiane P Forsowanie przy pracy do Nastawa wartości forsowania momentu w kierunku pracy tyłu silnika do tyłu. jako % maksymalnego napięcia wyjściowego Nastawiane P Charakterystyka U/f Linowa Kwadratowa Nie P 3 Regulacja napięcia 4 [%] Nastawa wartości napięcia na wyjściu falownika. Ustawiana Nie wyjściowego jako procent wartości napięcia wyjściowego. P 4 Wybór wyłaczenia od Wybór czy falownik ma zatrzymać silnik po przeciąŝeniu Tak przeciąŝenia Nie Tak P 5 Poziom wyłączenia od 3 [%] Nastawa wartości prądu, po przekroczeniu którego silnik jest 8 Tak przeciąŝenia zatrzymany. Ustawiane jako procent P43. P 6 Czas opóźnienia wyłączenia 6 [s] Nastawa czasu zwłoki wyłączenia silnika po przekroczeniu 6 Tak od przeciąŝenia wartości parametru P5 P 7 Wybór ochrony przed 7 bit Nastawa parametru pozwala na zatrzymanie przyspieszania Nie utykiem lub zwalniania podczas pracy falownika podczas przyspiesz. podczas ciągłej pracy podczas hamowania P 8 Poziom ochrony przed utykiem Bit Bit Bit [%] Nastawa wartości prądu aktywującego ochronę przed utykiem 5 Nie podczas przyspieszania, ciągłej pracy i hamowania. Wartość jest procentem parametru P43 P 9 Zapamiętywanie Nie częstotliwości przy sterowaniu Góra/Dół Przy sterowaniu Góra/Dół (tzw. Motopotencjometr) moŝemy aktywować fukcję zapamiętywania czętotliwości. Częstotliwość zapamiętana pokazywana jest w par. P3 P 3 Częstotliwość zapamiętana. Góra/Dół Wartość częstotliwosći zapamiętanej w aplikacji Góra/Dół P 3 Częstotliwość przytrzymania [Hz] W momencie uzykania częstotliwości nastawionej w tym 5. Nie parametrze, falownik zatrzymuje się na jej poziomie. Parametr uŝywany głównie w aplikacjach windowych i realizujący mechaniczy hamulec. P 3 Czas przytrzymania [s] Nastawa czasu, przez który przytrzymywana jest. Nie częstotliwość z parametru P 3 P 33 Wybór detekcji awarii 7 bit Wybór zabezpieczeń, które chcemy aktywować w falowniku Nie zabezp. Doziemne Bit brak fazy na wejściu Bit brak fazy na wyjściu Bit 3 4 5

21 P 34 P 35 P Wybór startu po załączeniu Parametr pozwala na wybór jak falownik ma się zachować po zasilania ponownym podaniu zasilania. Parametr jest aktywny gdy drv = lub. Autorestart jest wykonywany gdy po skasowaniu awarii jest sygnał na zacisk FX lub RX Bez autorestartu Autorestart Wybór autorestartu po Parametr pozwala na wybór restartu falownika po potwierdzeniu awarii zatwierdzeniu awarii. Parametr jest aktywny gdy drv = lub. Autorestart jest wykonywany gdy po podanu zasilania aktywny jest sygnał na zacisk FX lub RX Bez autorestartu Autorestart w momencie potwierdzenia awarii Wybór szukania prędkości 5 Parametr jest uŝywany do ochrony przed moŝliwymi błędami podczas pracy silnika. H. Restart 3. H 4. Normalne Autorestart po chwilowy m braku Restart po resecie awarii przyspieszanie zasilania Tak Tak Tak Bit 3 Bit Bit Bit P37 Ograniczenie prądu przy 8 [%] Parametr ogranicza wartość prądu podczas szukania Tak szukaniu prędkości prędkości. Wartość jest procentem parametru P43 P 38 Liczba prób autorestartów Nastawa ilości prób autorestartów po wystąpieniu awarii. Tak Funkcja jest aktywna gdy drv = lub. P 39 P 4 P 4 Czas pomiędzy próbami autorestartu Moc znamionowa napędzanego silnika Liczba par biegunów napędzanego silnika 6 [s] Nastawa czasu pomiędzy próbami autorestartów. Tak..4 Moc znamionowa silnika z tabliczki znamionowej. Moc jest Nie przypisana do mocy znamionowej falownika... kw.3. kw.4.4 kw Liczba par biegunów spisana z tabliczki znamionowej silnika. 4 Nie Wartość tą falownik przelicza do wyświetlania prądkości obrotowej silnika. P 4 Znamionowy poślizg silnika [Hz] Znamionowy poślizg silnika spisany z tabliczki znamionowej Nie silnika lub obliczony ze wzoru

22 P 43 Znamionowy prąd silnika. 5.5 [A] Znamionowy prąd silnika spisany z tabliczki znamionowej Nie silnika. P 44 Prąd silnika bez obciąŝenia. 5.5 [A] Prąd silnika przy obrotach znamionowych silnika bez Nie podłączenia go do obciąŝenia. W przypadku braku danych, naleŝy wpisać 5% wartości parametru P43 P 45 Częstotliwość nośna [khz] Praca silnika z napędem moŝe powodować słyszalne dzwięki 3 Tak pracy silnika i pojawienie się prądu upływowego. Im wyŝsza częstotliwość tym dzwięki z silnika są mniej słyszalne. P 46 Wybór trybu sterowania Sterowanie U/f Kompensacja poślizgu silnika SprzęŜenie zwrotne. Regulator PID Nie P 47 Wzmocnienie P dla 99.9 [%] Nastawy wzmocnień dla regulatora PID przy sterowaniu 3. Tak sprzęŝenia zwrotnego PI poprzez sprzęŝenie zwrotne P 48 Wzmocnienie I dla sprzęŝenia zwrotnego PI. 3. [s]. Tak P 5 P 5 Wzmocnienie F dla sprzęŝenia zwrotnego PI Górna granica częstotliwości dla sterowania PID [%] Nastawa wzmocnienia regulatora PID przy sterowaniu. Tak poprzez sprzęŝenie zwrotne. [Hz] Parametr ogranicza wartość częstotliwości wyjściowej dla 6. Tak sterowania PID. P 5 Dolna granica częstotliwości dla sterowania PID [Hz] Parametr ogranicza wartość częstotliwości wyjściowej dla 5. Tak sterowania PID. P 53 P 54 P 55 P56 P 57 Ekran po włączeniu falownika Wzmocnienie dla wyświetlania prędkości Stała czasowa filtru dla wejścia sygnału analogowego AI Minimalna wartość wejścia AI Częstotliwość odpowiadająca wartości P56 3 Wybór parametru, który ma być pokazany na wyświetlaczu po załączniu falownika Częstotliwość zadana Czas przyspieszania Czas hamowania Tryb napędu Tryb częstotliwości Częstotliwość krokowa Tak Częstotliwość krokowa Częstotliwość krokowa 3 Prąd wyjściowy (Cur) Prędkość obrotowa silnika (rpm) Napięcie szyny DC falownika Ekran uŝytkownika Wyświetlanie błędu Kierunek obrotów silnika Prąd wyjściowy Prędkość obrotowa silnika [%] Parametr słuŝący do zmiany wyświetlania prędkości Tak obrotowej: prędkość obrotowa (obr/min) lub prędkość mechaniczna (m/mi) 9999 Dopasowanie reakcji falownika na sygnał analogowy podany Tak na wejście AI. Im większa nastawa tym wolniejsza reakcja na skokową zmianę sygnału zadającego [%] Nastawa minimalnego prądu lub napięcia wejścia AI, które [%] Tak uaktywnia działanie falownika. Parametry P56P59 tworzą charakterystykę liniową, po której porusza się falownik przy zadawaniu sygnałem prądowym [Hz] Częstotliwość odpowiadająca napięciu w parametrze P56.. Tak P 58 Maksyimalna wartość wejścia AI [%] Nastawa maksymalnego prądu lub napięcia wejścia AI, po [%] Tak uzyskaniu którego falownik nie przyspiesza.

23 P 59 Częstotliwość odpowiadająca wartości P58 [Hz] Częstotliwość odpowiadająca napięciu w parametrze P Tak P 6 P 6 P 6 Stała czasowa filtru dla potencjometru na falowniku Minimalna wartość napięcia potencjometru na falowniku Częstotliwość odpowiadająca wartości P Dopasowanie reakcji falownika na sygnał potencjometru na Tak falowniku Im większa nastawa tym wolniejsza reakcja na obrót potencjometru [%] Nastawa minimalnego napięcia potencjometru na falowniku, [%] Tak które uaktywnia działanie falownika. Parametry P6P64 tworzą charakterystykę liniową, po której porusza się falownik przy zadawaniu sygnałem prądowym [Hz] Częstotliwość odpowiadająca napięciu w parametrze P6.. Tak P 63 Maksyimalna napięcia potencjometru na falowniku [%] Nastawa maksymalnego napięcia potencjometru na [%] Tak falowniku, po uzyskaniu którego falownik nie przyspiesza. P 64 Częstotliwość odpowiadająca wartości P63 [Hz] Częstotliwość odpowiadająca napięciu w parametrze P Tak P 65 P 66 P 67 P 68 P 69 P 7 Kryterium zaniku sygnału analogowego prędkości Określenie funkcji wejścia wielofunkcyjnego P Określenie funkcji wejścia wielofunkcyjnego P Określenie funkcji wejścia wielofunkcyjnego P3 Określenie funkcji wejścia wielofunkcyjnego P4 Określenie funkcji wejścia wielofunkcyjnego P5 4 Wyłączone Aktywne poniŝej połowy nastawy Aktywne poniŝej nastawy FX Praca do przodu RX Praca do tyłu Blokada pracy (Est) 3 Resetowanie błędu (RST) 4 Częstotliwosć nadrzędna JOG 5 Częstotliwość krokowa St 6 Częstotliwość krokowa St 7 3 Tak Tak Tak Tak Tak 8 4 Tak Tak Hamowanie prądem stałym Tak Tak Góra/Dół Wziększanie częstotliwości ObniŜanie częstotliwości Sterownie 3przewodowe EXT A: Zewnętrzne wyłączenie awaryjne styk NO EXT B: Zewnętrzne wyłączenie awaryjne styk NC Zmiana pomiędzy sterowaniem PID a sterowaniem U/f Zmiana pomiędzy komunikacją a sterowaniem U/f P 7 P 7 Wyświetlanie bitowe zacisków wejściowych Stała czasowa filtru dla wejść wielofunkcyjnych Trzymanie analogowe 3 Zatrzymanie przyspieszania / hamowania 4 Kasowanie ustawienia sterowania Góra/Dół Bit4 Bit3 Bit Bit Bit P5 P4 P3 P P Dopasowanie reakcji falownika na sygnał podany na wejścia 5 Tak wielofunkcyjne Im większa nastawa tym wolniejsza reakcja na sygnał. P 73 Wyjście analogowe AM 3 Wartość odpowiadającav Tak Częstotliwość Częstotliwość maksymalna 3

24 P 74 Regulacja wyjścia analogowego AM 3 Prąd wyjściowy Napięcie wyjściowe Napięcie szyny DC 5% prądu znam.falownika 8 V AC 4V DC [%] UŜywane do doregulowania wyjścia analogowego, gdy Tak uŝywamy go jako wyjścia pomiarowego. Standard to V P 75 P 76 P 77 Poziom detekcji częstotliwości Pasmo detekcji częstotliwości Określenie przekaźnika 3AC [Hz] Nastawa częstotliwości, po uzyskaniu której podawany jest sygnał na wyjście wielofunkcyjne. Szerokośc pasma częstotliwości wykrywanej, ustalonej w par. P75 7 FDT Zamknięcie przekaźnika MO po osiągnięciu połowy pasma detekcji (P76/) poniŝej kaŝdej częstotliwości krokowej. Otwarcie po przekroczeniu częstotliwości krokowej. FDT Zamknięcie przekaźnika MO po osiągnięciu połowy pasma detekcji (P76/) poniŝej częstotliwości P75. Otwarcie po przekroczeniu tej częstotliwości. 3. Tak. Tak 7 Tak FDT 3 Zamknięcie przekaźnika MO po osiągnięciu połowy pasma detekcji (P76/) poniŝej częstotliwości P75. Otwarcie po przekroczeniu połowy pasma detekcji (I53/) powyŝej częstotliwości P75 P 78 Ustawienie przekaźnika błędu Przekroczenie liczby autorestartów FDT 4 Zamknięcie przekaźnika MO po osiągnięciu częstotliwości P75. Otwarcie po przekroczeniu połowy pasma detekcji (P76/) poniŝej częstotliwości P75. FDT 5 Działanie odwrotne niŝ w FDT 4 OL PrzeciąŜenie (przekroczenie F54 po czasie F55 IOL PrzeciąŜenie falownika Utyk silnika (STALL) Zbyt wysokie napięcie (OV) Zbyt niskie napięcie (LV) Przegrzanie falownika (OH) Zanik sygnału zadawania prędkości Praca falownika Zatrzymanie falownika Osiągnięcie częstotliwości zadanej Szukanie prędkości Czekanie na sygnał startu (gotowość) Zadziałanie przekaźnika błędu Wystąpienie awarii inne niŝ obniŝenie napięcia Wystąpienie zbyt niskiego napięcia Tak Bit Bit Bit P 79 Numer falownika 3 Ustawiane dla pracy w sieci poprzez RS 485 Tak P 8 Prędkość transmisji Prędkość dla komunikacji przez RS Tak 3 [bps] 4[bps] 48[bps] 96[bps] 4

25 P 8 P 8 P 85 Wybór działania po zaniku sygnału zadawania prędkości Czas oczekiwania po utracie sygnału zadawania prędkości Powrót do ustawień fabrycznych 4 9[bps] UŜywane gdy sygnał zadający jest poprzez zaciski AI lub komunikację przez RS485 Kontynuacja pracy po utracie sygnału Wolny wybieg Zatrzymanie po charakterystyce Tak. [s] Czas oczekiwania przy zaniku zadawania częstotliwości. Po. odczekaniu tego czasu, falownik działa według nastawy z par. P8 3 Powrót do parametrów fabrycznych falownika. Kasuje wszelkie zmiany parametrów dokonane przez uŝytkownika Nie 3 Wszystkie parametry wracają do ustawień Tylko parametry z grupy napędu Tylko parametry z grupy P P 86 Hasło zabezpieczające FFFF Hasło dla parametru P87 Tak P 87 Blokowanie zmiany FFFF MoŜliwość blokowania parametrów falownika po wpisaniu Tak parametrów falownika hasła w parametrze P86 UL L MoŜliwa zmiana parametrów Zmiany parametrów zablokowane P 88 Wersja oprogramowania Nie 5

26 9. Awarie i błędy falownika Historia błędów i awarii falownika jest zapisywana w parametrach P do P3. Display Protective Function Over Current Protection Ground Fault Inverter Overload Inverter Trip Heat Sink Over Heat DC Link capacitor overload Description Wyłączenie spowodowane przekroczeniem prądu na wyjściu falownika ponad % wartości znamionowej Zadziałanie zabezpieczenia doziemnego. Wyłączenie spowodowane przekroczeniem prądu ponad wartość znamionową (5% przez minutę ( chka odwrotnie proporcjonalna do czasu). Wyłączenie spowodowane przekroczeniem prądu ponad wartość P5 przez czas dłuŝszy niŝ ustawiony w parametrze P6. Wyłączenie spowodowane przegrzaniem się falownika, w wyniku uszkodzenia wentylatorów chłodzących, bądź zbyt wysoką temperaturą otoczenia Falownik odłącza zasilanie na wyjściu, jeŝeli kondensatory są juŝ zuŝyte Output Phase Open Wyłączenie spowodowane brakiem jednej fazy na wyjściu falownika (U,V,W) Over Voltage protection Low Voltage Protection Wyłączenie spowodowane pojawieniem się zbyt wysokiego napięcia na szynie prądu stałego ( powyŝej 4V). Zwykle zdarza się to przy zbyt szybkim hamowaniem i brakiem moŝliwości wytłumienia energii w falowniku. NaleŜy wydłuŝyć czas hamowania. Wyłączenie spowodowane zbyt niskim napięciem na szynie prądu stałego. MoŜe to oznaczać zbyt niskie napięcie zasilające falownik. Electronic Thermal Zadziałanie zabezpieczenia termicznego falownika spowodowane przegrzaniem się silnika. EEP Error Błąd pamięci falownika Inverter H/W Fault Wyłączenie falownika spowodowane awarią obwodu sterującego falownika. Communication error Fan fault Instant Cut Off External Fault A External Fault B Operating Method when the Frequency Reference is Lost Wyłączenie spowodowane błędem w komunikacji z wyświetlaczem na falowniku Awaria wentylatora chłodzącego falownik. Zadziałanie zacisku BX. Zdjęcie tego sygnału moŝe spowodować start falownika jeŝeli ciągle podany jest sygnał startu FX lub RX. Wyłączenie spowodowane pojawieniem się sygnału awarii zewnętrznej ExtA na wejściu wielofunkcyjnym (styk NO). Jedno z wejść wielofunkcyjnych P do P5 musi być nastawione na 8 (par. P66 do P7) Wyłączenie spowodowane pojawieniem się sygnału awarii zewnętrznej ExtB na wejściu wielofunkcyjnym (styk NC). Jedno z wejść wielofunkcyjnych P do P5 musi być nastawione na 9 (par. P66 do P7) Utrata sygnału zadającego częstotliwość. ZaleŜnie od nastawy parametru P65 (Wybór działania po zaniku sygnału zadawania prędkości) falownik moŝe kontynuować pracę, zwolnic po rampie lub wolnym wybiegiem. 6

27 . Urządzenia zewnętrzne do falowników LG serii ie5 Falownik Moc Filtr wejściowy klasy B standard Zabezpieczenie falownika SViE5,kW FEG 83 P B6A SViE5,kW FEG 83 P B6A SV4iE5,4kW FEG 83 P BA. Wymiary falowników serii ie5 Wymiary w [mm] Falownik Moc W H D H W Ǿ SViE5,kW , SViE5,kW , SV4iE5,4kW , 7
