1 ASSA ABLOY Ręczny system powstrzymujący ruch pojazdu DE6090MR ASSA ABLOY Entrance Systems

2 Informacja o prawach autorskich i wyłączeniu odpowiedzialności Chociaż niniejszy dokument został przygotowany z najwyższą starannością, firma ASSA ABLOY Entrance Systems nie ponosi odpowiedzialności za żadne szkody poniesione w konsekwencji błędów lub braków w niniejszym dokumencie. Zastrzegamy sobie również prawo do wprowadzenia odpowiednich zmian/modyfikacji technicznych bez uprzedzenia. Z treści niniejszego dokumentu nie wynikają żadne prawa. Paleta barw: Możliwe odstępstwa kolorystyczne spowodowane technologią druku. Zabrania się kopiowania i publikowania niniejszego dokumentu albo jego fragmentów poprzez skanowanie, drukowanie, sporządzanie fotokopii lub mikrofilmów bądź w jakikolwiek inny sposób bez uprzedniej pisemnej zgody ASSA ABLOY Entrance Systems. Prawa autorskie ASSA ABLOY Entrance Systems AB Wszelkie prawa zastrzeżone. ASSA ABLOY, Besam, Crawford, Albany i Megadoor, jako słowa i logotypy, to znaki towarowe będące własnością ASSA ABLOY Group. 2

3 Spis treści Informacja o prawach autorskich i wyłączeniu odpowiedzialności...2 Spis treści Opis Tryb pracy Informacje ogólne Światła regulujące ruchem Skrzynka sterująca Wymiary Wymiary H Wymiary H Wymiary H Dane techniczne Serwis, na którym można polegać Spis treści

4 1. Opis ASSA ABLOY Ręczny system powstrzymujący ruch pojazdu DE6090MR to system do unieruchamiania kół pojazdów, który pomaga zapobiegać wypadkom i obrażeniom ciała w doku przeładunkowym. Podczas przeładunku istnieje niebezpieczeństwo, że pod wpływem ruchu wózków widłowych ciężarówka odsunie się od doku przeładunkowego. Zawsze istnieje też ryzyko, że pojazd za wcześnie wyjedzie z doku z powodu nieporozumienia, nieprawidłowego polecenia lub braku komunikacji z kierowcą. ASSA ABLOY Ręczny system powstrzymujący ruch pojazdu DE6090MR to idealne rozwiązanie obu tych problemów. Podczas procedury dokowania ASSA ABLOY Ręczny system powstrzymujący ruch pojazdu DE6090MR pełni rolę naprowadzacza cofającej się ciężarówki. Ogranicza to ryzyko uszkodzenia ciężarówki, uszczelnienia dokowego, platformy przeładunkowej lub budynku. Skrzynka sterująca platformy przeładunkowej jest zablokowana, dopóki tylne koło ciężarówki nie zostanie wykryte przez czujnik i unieruchomione przez ramię blokujące. Ta blokada zależnościowa wraz z zewnętrzną sygnalizacją świetlną uzupełniają pakiet zabezpieczeń. Ergonomiczna konstrukcja sprawia, że system powstrzymujący ruch pojazdu uruchomić może jedna osoba przy użyciu niewielkiej siły. Unikalna, nadzwyczajna cecha ASSA ABLOY Ręczny system powstrzymujący ruch pojazdu DE6090MR to elektromagnetyczny mechanizm ramienia blokującego. Aktywacja mechanizmu następuje automatycznie podczas przeładunku i uniemożliwia zbyt wczesne zwolnienie ramienia blokującego. 1.1 Tryb pracy 1) Stan gotowości do pracy Zewnętrzne światło sygnalizacyjne jest zielone; ciężarówkę można cofnąć do doku przeładunkowego. Wewnętrzna lampka sygnalizacyjna na skrzynce sterującej jest czerwona, nie można rozpocząć przeładunku. Platforma przeładunkowa albo brama segmentowa jest zablokowana. Opis 4

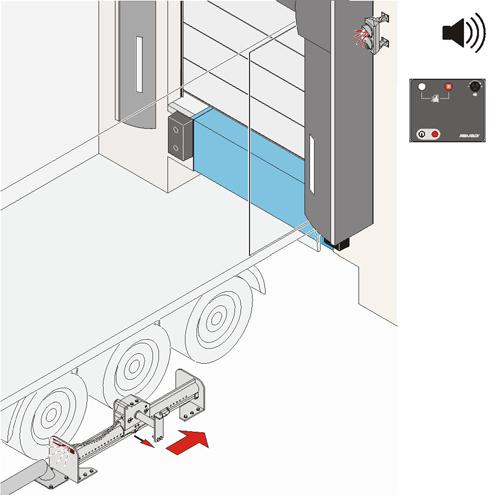

5 2) Aktywacja systemu powstrzymującego ruch pojazdu Kiedy ciężarówka znajdzie się na miejscu, tylne koło blokowane jest ręcznie. Operator przesuwa wózek po szynie do właściwego położenia i uruchamia ramię blokujące, popychając je do przodu. Następnie zewnętrzne światło sygnalizacyjne przełącza się na czerwone, a wewnętrzna lampka sygnalizacyjna na skrzynce sterującej na zielone. Platforma przeładunkowa lub brama segmentowa została zwolniona i można ją obsługiwać. 4) Zwolnienie systemu powstrzymującego ruch pojazdu Po powrocie platformy przeładunkowej do położenia spoczynkowego i zamknięciu bramy, system powstrzymujący ruch pojazdu zwalnia się ręcznie. Kiedy system powstrzymujący ruch pojazdu jest z powrotem w położeniu spoczynkowym, zewnętrzne światło sygnalizacyjne przełącza się na zielone. Ciężarówka może teraz wyjechać, a system powstrzymujący ruch jest gotowy do użycia przez kolejny pojazd. Uwaga: Przed użyciem systemu powstrzymującego ruch operator musi upewnić się, że pojazd znajduje się we właściwym położeniu względem odbojów. 3) Przeładunek Bramę segmentową można otworzyć, a platformę przeładunkową połączyć z ciężarówką. Ramienia blokującego nie można usunąć, dopóki brama segmentowa nie będzie zamknięta, a platforma przeładunkowa z powrotem w położeniu spoczynkowym. Opis 5

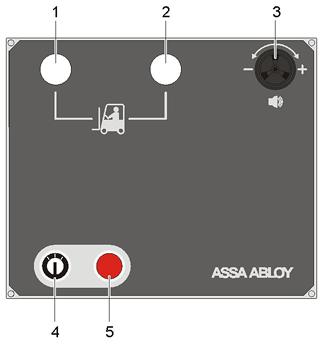

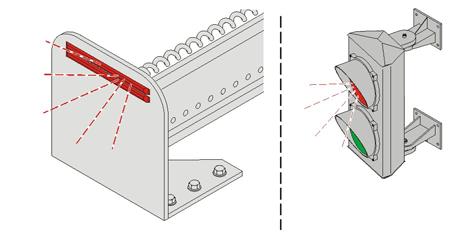

6 1.2 Informacje ogólne 1.3 Światła regulujące ruchem 1.4 Skrzynka sterująca 1) Światło zielone sygnalizuje zwolnienie platformy przeładunkowej lub bramy segmentowej. Ciężarówka jest w doku i zablokowana. Można rozpocząć przeładunek. 2) Światło czerwone sygnalizuje, że platforma przeładunkowa lub brama segmentowa jest zablokowana, a ciężarówki nie ma we właściwym położeniu w doku. 3) Alarm dźwiękowy o regulowanej głośności. 4) Przełącznik kluczykowy do prac serwisowych. 5) Światło czerwone sygnalizuje, że przełącznik kluczykowy do prac serwisowych jest aktywny. Opis 6

7 2. Wymiary Optymalna wysokość ramienia blokującego wynosi około mm nad poziomem podłoża przed stacją przeładunkową (maksymalna wysokość to około 500 mm). Dostępne są 3 rozmiary ASSA ABLOY Ręczny system powstrzymujący ruch pojazdu DE6090MR. 2.1 Wymiary H50 Do instalacji na równym podłożu. 2.2 Wymiary H200 Do instalacji na placu z betonowym stopniem mm. Wymiary 7

8 2.3 Wymiary H400 Do instalacji na placu z betonowym stopniem mm. Wymiary 8

9 3. Dane techniczne Zasilanie sieciowe Zasilanie Sterowanie Ogólna długość, szerokość i wysokość Masa Wysokość blokady kół Napięcie jednofazowe 230 V 10 A 24 V DC 2030 mm x 750 mm x 750 mm 180 kg Ok mm Opcja Naprowadzacze kół Stal, mm średnicy, lub beton Dane techniczne 9

10 4. Serwis, na którym można polegać Gold Silver Bronze Najwyższy poziom ochrony Dodatkowe korzyści Planowe wizyty serwisowe Pakiet Serwisowy Gold oferuje pełną ochronę i pozwala zaplanować oraz ująć wydatki w rocznym budżecie. Części zamienne w ramach awaryjnych wizyt serwisowych Koszty robocizny i dojazdu w ramach awaryjnych wizyt serwisowych Wymiana elementów zgodnie z harmonogramem konserwacji zapobiegawczej oraz wymaganiami prawnymi i BHP Elementy wszystkich pakietów: Pakiet Serwisowy Silver obejmuje awaryjne wizyty serwisowe w godzinach pracy, zapewniając spokój i poczucie bezpieczeństwa. Koszty robocizny i dojazdu w ramach awaryjnych wizyt serwisowych Konserwacja zapobiegawcza Pakiet Serwisowy Bronze obejmuje planowe wizyty serwisowe, zapewniające regularne przeglądy i serwis bram i drzwi oraz systemów przeładunkowych. Konserwacja zapobiegawcza Od 1 do 4 planowych wizyt serwisowych w ciągu roku Dostępna całodobowo infolinia serwisowa i szybka reakcja w razie awarii Przeglądy w zakresie bezpieczeństwa, zgodności z przepisami i kontroli jakości Dokumentacja sprawozdawcza dostarczana na miejscu Profesjonalny serwis, na którym można polegać Niezakłócony przepływ osób, towarów i usług przez systemy automatycznych wejść i wjazdów to oznaka zdrowej działalności firmy. Jednak intensywny ruch stanowi obciążenie dla drzwi i bram. Każdy, nawet najdrobniejszy element pracuje długie godziny, by zapewnić sprawne działanie całego systemu. Dlatego ASSA ABLOY Entrance Systems oferuje swoim klientom kompleksowe, elastyczne rozwiązania serwisowe. Nawet solidne i doskonale zaprojektowane bramy i drzwi automatyczne oraz systemy przeładunkowe ASSA ABLOY wymagają serwisu, aby zachować doskonałą funkcjonalność. Pakiety Pro-Active Care Umowa serwisowa ASSA ABLOY gwarantuje serwis, na którym można polegać. Klienci mogą liczyć na pomoc naszych lokalnych techników serwisowych, którzy korzystając z bogatej gamy części zamiennych i specjalistycznej wiedzy, zapewniają sprawne działanie drzwi i bram automatycznych oraz systemów przeładunkowych. Umowa serwisowa ASSA ABLOY zapewnia niezawodność, bezpieczeństwo i oszczędność energii każdego systemu objętego umową serwisową, w tym drzwi, bram i systemów przeładunkowych, również innych producentów. Umowa ASSA ABLOY e-maintenance (opcjonalne uzupełnienie) Żeby uzyskać przegląd swoich systemów wejściowych i wjazdowych online, uzupełnij pakiet serwisowy o umowę ASSA ABLOY e-maintenance, oferującą: Łatwy dostęp w czasie rzeczywistym do danych dotyczących wszystkich drzwi i bram Informacje dotyczące planowania, zamówień i serwisu Przegląd informacji pomagający kontrolować koszt systemu przez cały okres eksploatacji Serwis, na którym można polegać 10

11 Spis treści D Dane techniczne...9 I Informacja o prawach autorskich i wyłączeniu odpowiedzialności...2 Informacje ogólne...6 O Opis...4 S Serwis, na którym można polegać.. 10 Skrzynka sterująca...6 Światła regulujące ruchem...6 T Tryb pracy...4 W Wymiary...7 Wymiary H Wymiary H Wymiary H
