1 ASSA ABLOY Entrance Systems

2 Informacja o prawach autorskich i wyłączeniu odpowiedzialności Chociaż niniejszy dokument został przygotowany z najwyższą starannością, firma ASSA ABLOY Entrance Systems nie ponosi odpowiedzialności za żadne szkody poniesione w konsekwencji błędów lub braków w niniejszym dokumencie. Zastrzegamy sobie również prawo do wprowadzenia odpowiednich zmian/modyfikacji technicznych bez uprzedzenia. Z treści niniejszego dokumentu nie wynikają żadne prawa. Paleta barw: Możliwe odstępstwa kolorystyczne spowodowane technologią druku. Zabrania się kopiowania i publikowania niniejszego dokumentu albo jego fragmentów poprzez skanowanie, drukowanie, sporządzanie fotokopii lub mikrofilmów bądź w jakikolwiek inny sposób bez uprzedniej pisemnej zgody ASSA ABLOY Entrance Systems. Prawa autorskie ASSA ABLOY Entrance Systems AB Wszelkie prawa zastrzeżone. ASSA ABLOY, Besam, Crawford, Albany i Megadoor, jako słowa i logotypy, to znaki towarowe będące własnością ASSA ABLOY Group. 2

3 Dane techniczne Dane techniczne Obszar zastosowania: Konstrukcja: Rozmiar maks.: (W x H)* Kolory: Bezpieczeństwo: Opcje: Dostępne różne warianty przeszkleń. Kolor pokrywy wału, pokrywy kolumny bocznej, pokrywy silnika. * Inne rozmiary mogą być dostępne na zamówienie Wydajność Zakres temperatur pracy: od 0 C do +40 C ** W zależności od rozmiaru bramy Wewnątrz Stal ocynkowana mm x mm 8 kolorów standardowych biały, żółty, zielony, pomarańczowy, czerwony, szary, czarny, niebieski Fotokomórki w kolumnach Elastyczna, miękka krawędź dolna z bezprzewodową krawędzią ochronną Funkcja zwolnienia połaci i samoczynnej naprawy Prędkość działania: Otwieranie: do 2,4 m/s ** Zamykanie: 1,2 m/s Odporność na obciążenie Klasa 1 (300 Pa (N/m²)) wiatrem: Przepuszczalność wody: Klasa 2 (50 Pa (N/m²)) Przepuszczalność powietrza: Klasa 1 (24 m³/m²/godz. przy 50 Pa) Współczynnik przenikania 6,02 W/(m²K) ciepła: Oczekiwany okres cykli eksploatacji: 3

4 Spis treści Informacja o prawach autorskich i wyłączeniu odpowiedzialności...2 Dane techniczne...3 Spis treści Opis Ogólne Standard Opcje Kurtyna bramy Konstrukcja Materiał Kolory Okna i panele wizyjne Izolowana połać bramy System samoczynnej naprawy Krawędź dolna Kolumny boczne Informacje ogólne Zespół górny Rolka płachty Pokrywy Układ napędowy Ogólne Napęd Napęd bramy Skrzynka sterująca Napęd łańcuchowy Dostęp i automatyzacja Systemy monitorowania Oszczędność energii Większe bezpieczeństwo Zarządzanie dokami Zarządzanie obiektem Specyfikacja Szerokość i wysokość światła otworu Specyfikacja materiału połaci Okna Wymagana szerokość światła otworu Wymagana wysokość światła otworu Panele wizyjne Panel wizyjny 400 mm Panel wizyjny 800 mm Duże okna Wydajność CEN

5 4. Wymagania przestrzenne i obiektowe Przygotowanie budynku Przygotowanie do montażu Przygotowanie elektryczne Wymagania przestrzenne Serwis Spis treści

6 1. Opis 1.1 Ogólne Brama powstała na bazie bramy ASSA ABLOY HS9010P. Przeznaczona jest do średnich otworów i dużego natężenia ruchu wewnątrz budynków. Chroni miejsce pracy przed przeciągami, wilgocią, pyłami i brudem. Dzięki wysokiej prędkości otwierania i zamykania, brama ta ma większą przepustowość i jest energooszczędna, a przy tym zwiększa wygodę użytkowników Standard Brama ASSA ABLOY brama szybkobieżna HS9110P jest standardowo wyposażona w poniższe elementy. Połać bramy: Rama: Kolumna boczna: Bezpieczeństwo: Obsługa: Kolory: 900 g/m² kolorowy PCW Funkcja samoczynnej naprawy Stal ocynkowana Pokrywy kolumn bocznych ze stali ocynkowanej Fotokomórki w kolumnach bocznych Elastyczna, miękka krawędź dolna z bezprzewodową krawędzią ochronną Funkcja zwolnienia połaci i samoczynnej naprawy Napęd + układ sterowania 8 kolorów standardowych biały, żółty, zielony, pomarańczowy, czerwony, szary, czarny, niebieski Opcje ASSA ABLOY zapewnia szeroką gamę opcji i akcesoriów, umożliwiających dostosowanie ASSA ABLOY brama szybkobieżna HS9110P do potrzeb każdego klienta. ASSA ABLOY brama szybkobieżna HS9110P ma 4 podstawowe elementy: 1) Kurtyna osłonowa bramy 2) Kolumny boczne 3) Skrzynia maszynowa 4) System operacyjny Zespół górny: Obsługa: Okna: Izolowana połać bramy Pokrywa wału ze stali ocynkowanej Pokrywa automatu ze stali ocynkowanej Kontrola dostępu i automatyka System Monitorowania Małe okna lub Panele wizyjne lub Duże okna Izolacja statyczna 2,41 W/m²K (maks. 4500x4500) Opis 6

7 1.2 Kurtyna bramy Konstrukcja Połać bramy zbudowana jest z jednego kawałka tkaniny PCW. Połać bramy zwija się nad otworem bramy i wymaga niewiele miejsca. Góra Góra tkaniny przymocowana jest do rolki znajdującej się w górnym zespole nad otworem bramy. Dół Elastyczna dolna krawędź połaci bramy nie posiada jakichkolwiek elementów usztywniających, dzięki czemu płachta jest całkowicie bezpieczna, ponieważ odpowiednio odkształca się w razie dostania się osoby pod zamykającą się bramę. Bok Po prawej i po lewej stronie połaci bramy znajduje się opatentowana taśma utrzymująca. W razie uderzenia w bramę przez pojazd część taśmy utrzymującej wyciąga się z bocznej kolumny. Funkcja samoczynnej naprawy działa na zasadzie zamka błyskawicznego taśma zostaje wciągnięta z powrotem do bocznej kolumny Materiał Rodzaj płachty 900 g/m² kolorowy PCW, wysokiej wytrzymałości Kolory Brama ASSA ABLOY brama szybkobieżna HS9110P dostępna jest w 8 kolorów standardowych kolorach płacht oraz w wersji przezroczystej Dynalumin. Kolory RAL są jak najbardziej zbliżone do oficjalnej palety RAL HR. Maks. odchylenie wynosi 1,0 DE Okna i panele wizyjne W celu zwiększenia dopływu dziennego światła lub poprawienia widoczności, bramę można wyposażyć w okna lub panele wizyjne.. Okna mają stałe wymiary i są rozmieszczone w zdefiniowanym układzie siatki. Panel wizyjny jest zawsze rozciągnięty na pełną szerokość połaci bramy, a jego środek znajduje się na wysokości 1600 mm odpowiadającej normie przemysłowej. Panel wizyjny RAL 1003 RAL 2004 RAL 3000 RAL 5002 RAL 6005 RAL 7035 RAL 9005 RAL 9010 Dynalumin, przezroczysty (opcja) Okna Izolowana połać bramy Kiedy wymagana jest bardziej precyzyjna kontrola temperatury wewnątrz obiektu, dostępna jest izolowana połać bramy z izolacją statyczną 2,41 W/m²K Maks mm x 4500 mm Z pokrywą wału przestrzeń nad otworem bramy +650 Opis Bez okien 7

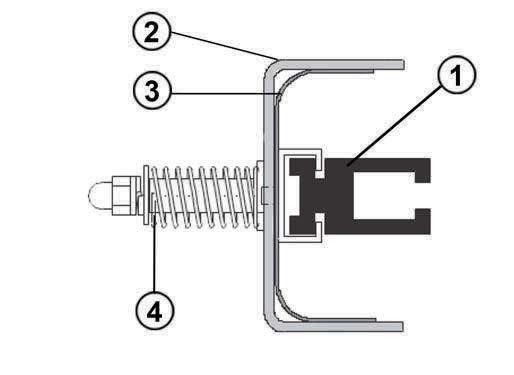

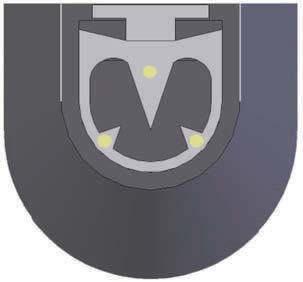

8 1.2.6 System samoczynnej naprawy Bramy szybkobieżne wyposażone są w system samoczynnej naprawy. W razie uderzenia pojazdu w bramę, połać pochłania energię uderzenia i wypada z prowadnic bocznych, nie powodując uszkodzeń. Podczas następnego cyklu otwierania i zamykania, połać samoczynnie wraca na miejsce w prowadnicach. Ta unikalna funkcja sprawia, że brama jest odporna na zderzenia i nie odnosi uszkodzeń, co pozwala uniknąć przestojów w produkcji i konieczności konserwacji bramy. 1.3 Kolumny boczne Kolumny boczne prowadzą połać bramy w górę i w dół. Ze względu na tarcie elementów plastikowych niezbędne jest smarowanie Informacje ogólne Kolumny boczne stanowią część ramy, która obejmuje również zespół górny. Rama ta wykonana jest z ocynkowanych rur stalowych o grubości 3 mm. Kolumny boczne są przymocowane bezpośrednio do ściany Krawędź dolna Krawędź dolną stanowi elastyczny worek, w którym znajduje się bezprzewodowa krawędź ochronna. W przypadku uderzenia pojazdu w bramę połać owija się wokół przeszkody, a umieszczone w niej styki tworzą obwód zamknięty. Powoduje to bezprzewodowe przesłanie do automatu sygnału, nakazującego natychmiastowe zatrzymanie ruchu bramy. 1) Prowadnica boczna z polietylenu o niskim współczynniku tarcia wewnątrz szyny stalowej 2) Ocynkowana konstrukcja stalowa. Ceownik 80 mm x 40 mm x 3 mm 3) Elastyczna uszczelka gumowa 4) Sprężyna napinająca Opis 8

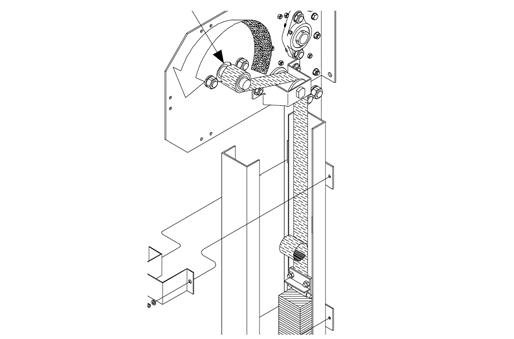

9 1.4 Zespół górny Rolka płachty Rolka płachty montowana jest w zespole górnym, nad połacią bramy. Przeznaczona jest do zwijania i rozwijania połaci bramy. Napęd z przekładnią zębatą popycha połać bramy w górę i w dół prowadnic Pokrywy W warunkach dużego zapylenia, w brudnym otoczeniu lub z przyczyn estetycznych rolkę płachty i/lub automat można opcjonalnie wyposażyć w pokrywę. Kolumny boczne również można wyposażyć w pokrywy. Opis 9

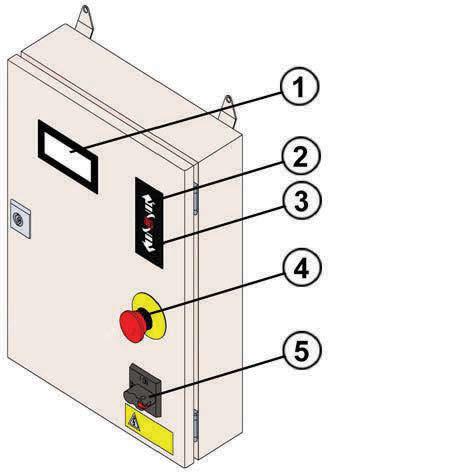

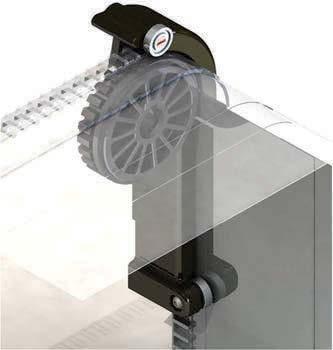

10 1.5 Układ napędowy Ogólne Brama ASSA ABLOY brama szybkobieżna HS9110P jest zawsze sterowana elektrycznie. System sterowania składa się ze skrzynki sterującej obsługiwanej przez automat. Zadaniem automatu jest otwieranie i zamykanie bramy za pomocą silnika elektrycznego. Automat zapewnia bezpieczną szybkość zamykania oraz miękki start i zatrzymanie Skrzynka sterująca Skrzynka sterująca jest montowana obok bramy. Wyposażona jest w przyciski UP (w górę) i DOWN (w dół), przycisk zatrzymania awaryjnego oraz mechaniczny przełącznik główny Napęd Wyjątkową niezawodność i płynne działanie gwarantuje silnik sterowany przez falownik częstotliwości. Rozwiązanie to zapewnia płynny start i zatrzymanie, co znacząco wpływa na długość okresu eksploatacji silnika. Pozwala także na zwiększenie prędkości otwierania i zamykania bramy. Silnik tego typu zapewnia niezawodne działanie przez okrągłą dobę. Napęd występuje zawsze w połączeniu z układem sterowania. Otwieranie i zamykanie bramy odbywa się przez obracanie rolką tkaniny za pomocą napędu. W razie awarii głównego zasilania możliwe jest odłączenie napędu i otwieranie bądź zamykanie bramy ręcznie za pomocą korby. 1) Wyświetlacz 2) Przycisk UP (w górę) 3) Przycisk DOWN (w dół) 4) Przycisk zatrzymania awaryjnego 5) Mechaniczny przełącznik główny Napęd bramy Brama ASSA ABLOY brama szybkobieżna HS9110P wyposażona jest w unikalny układ napędowy. Dzięki zastosowaniu napędu nie jest konieczne mocowanie obciążeń połaci bramy oraz pasów napinających. Napęd z przekładnią zębatą składa się z wałka zębatego na wale napędowym, który wymusza ruch bocznych pasów ustalających w górę lub w dół prowadnicy Napęd łańcuchowy Napęd łańcuchowy umożliwia ręczną obsługę bramy np. w razie awarii zasilania. Przy korzystaniu z napędu elektrycznego napęd łańcuchowy jest odłączony. Gdy wymagana jest ręczna obsługa, pociągnięcie za linkę powoduje wyzwolenie hamulca silnika, dzięki czemu bęben obraca się swobodnie przy użyciu napędu łańcuchowego. Opis 10

11 1.5.6 Dostęp i automatyzacja Liczne funkcje ASSA ABLOY umożliwiają zaawansowane sterowanie otwieraniem i zabezpieczeniami Podstawowe funkcje sterowania Blokada Służy do kontroli temperatury wewnątrz budynku lub ochrony obiektu: jeżeli brama A jest otwarta, nie można otworzyć bramy B. Jeżeli otwarta jest brama B, nie można otworzyć bramy A. Brama z blokadą może mieć zapamiętane polecenie otwarcia, wybierane mikroprzełącznikiem. Opcjonalnie można zamontować zewnętrzny przycisk wyłączający blokadę. Obsługa funkcji blokady (wyłącznik blokady dostarczany z główną bramą) Wyłącznik blokady (wymaga funkcji blokady) Wyłącznik kluczykowy blokady (wymaga funkcji blokady) Śluza powietrzna Otwarcie częściowe Służy do kontroli temperatury wewnątrz budynku lub ochrony obiektu: o ile blokada jest wyłączona, brama B otwiera się automatycznie, kiedy brama A jest zamknięta. Układ scalony zainstalowany w skrzynce sterującej. Opcjonalnie można zamontować zewnętrzny przycisk wyłączający blokadę. Jeśli przez bramę przechodzą ludzie, jej całkowite otwarcie nie musi być konieczne. Ręczne polecenie (pieszy) może spowodować niepełne otwarcie bramy, podczas gdy radar lub pętla magnetyczna w dalszym ciągu powodują całkowite otwarcie. Fabrycznie zamontowany mikroprzełącznik wymaga aktywacji w skrzynce sterującej. Funkcja dwie wysokości otwarcia I/II, wybór ręczny (przełącznik w zestawie) Funkcja dwie wysokości otwarcia I/II, wybór automatyczny (2 różne impulsy otwarcia) Sterowanie zewnętrzne Zewnętrzna skrzynka z przyciskami Przełącznik sznurkowy Przełącznik sznurkowy linka długości 5 m Wspornik przełącznika sznurkowego ze stali cynkowanej L 3000 mm Wspornik przełącznika sznurkowego ze stali malowanej L 3000 mm Wspornik przełącznika sznurkowego ze stali nierdzewnej L 3000 mm Zdalne sterowanie Dodatkowa skrzynka sterująca jest montowana na zewnątrz budynku lub wewnątrz w pobliżu bramy, jeżeli główna skrzynka sterująca musi zostać zainstalowana daleko od bramy. Zazwyczaj w połączeniu z otwarciem częściowym. Montowana na ścianie wewnętrznej lub zewnętrznej obok bramy. Przełącznik sznurkowy znajdujący się ponad otworem bramy może być obsługiwany np. z wózka widłowego. Pociągnięcie sznurka powoduje otwarcie bramy. Montowany na konstrukcji wewnętrznej nad bramą. Ręczny nadajnik radiowy umożliwia sterowanie bramą z pojazdu lub z dowolnego miejsca znajdującego się w odległości metrów od odbiornika i anteny na bramie. Do zamykania bramy można zainstalować opcjonalną fotokomórkę. Odbiornik montowany jest w skrzynce sterującej, antena na ścianie koło bramy. Opis 11

12 Automatyczne funkcje sterowania Funkcja tryb auto/ręczny (z przełącznikiem na skrzynce sterującej) Funkcja zamykanie ręczne z otwieraniem/zamykaniem wspólnym poleceniem ręcznym (np. pojedyncze pociągnięcie przełącznika sznurkowego otwiera i zamyka bramę) Funkcja zamykanie ręcznie osobnym impulsem (np. 2 przyciski, w górę i w dół) Pętla magnetyczna Radar Otwieranie bramy fotokomórką Czujnik w posadzce wykrywa metalowe przeszkody (np. wózki widłowe, paletowe) i automatycznie otwiera bramę. To idealne rozwiązanie do miejsc o intensywnym ruchu pojazdów. Montowany w podłożu na zewnątrz, wewnątrz i po obu stronach bramy. Czujnik podczerwieni zamontowany nad bramą wykrywa obiekty (osoby, pojazdy) znajdujące się w określonej odległości od bramy i automatycznie ją otwiera. To idealne rozwiązanie do miejsc o intensywnym ruchu pojazdów lub ruchu pieszym. Często połączone jest z funkcją automatycznego zamykania. Montowany na ścianie wewnętrznej lub zewnętrznej nad bramą. Komplet fotokomórek na słupkach, montowanych po obu stronach bramy. Kiedy osoba lub pojazd przemieszcza się między fotokomórkami, wiązka światła zostaje przerwana i brama otwiera się. Fotokomórki montowane są na słupkach w określonej odległości od bramy. Zamykanie automatyczne (standard) Zabezpieczenia Bezprzewodowa krawędź ochronna (standard) Fotokomórki zabezpieczające; 1-kanał (standard) Światła ostrzegawcze czerwone Programator czasowy zamyka bramę po ustalonym czasie odliczanym od momentu całkowitego otwarcia i/lub przerwania wiązki fotokomórki. Do ręcznego zamknięcia służy zwykle przycisk na skrzynce sterującej. Regulowane mikroprzełączniki w skrzynce sterującej. Wszystkie bramy są wyposażone w krawędź ochronną. Jest to umieszczony w uszczelnieniu dolnym bezprzewodowy aktywator, który powoduje otwarcie bramy w razie wykrycia przeszkody. Montaż w dolnej krawędzi. W otworze bramy jest montowany zestaw nadajnika i odbiornika fotokomórki. W przypadku przerwania wiązki fotokomórki w czasie zamykania, brama zostanie zatrzymana po maks. 30 mm i uniesiona do całkowitego otwarcia. Zamontowane w otworze bramy 300 mm nad poziomem podłoża. Czerwone światła ostrzegawcze z obu stron bramy migają kiedy brama jest w ruchu. Pulsujące światła z kilkusekundowym wyprzedzeniem sygnalizują ruch bramy. Montowane na ścianie wewnętrznej i zewnętrznej obok bramy. Opis 12

13 Sygnał dźwiękowy Sygnał dźwiękowy 24 V AC 80 db w odległości 1 m (dźwięk ostrzegawczy podczas ruchu bramy) Światła Standardowa funkcja migających świateł Standardowe światło ostrzegawcze pulsujące przed otwarciem i zamknięciem bramy Światła ostrzegawcze pomarańczowe Światła ostrzegawcze - zielone Sygnał dźwiękowy wydawany jest tuż przez rozpoczęciem zamykania bramy i słychać go aż do pełnego zamknięcia bramy. Montowane na ścianie wewnętrznej i zewnętrznej obok bramy. Pomarańczowe światła ostrzegawcze z obu stron bramy pulsują, kiedy brama jest w ruchu. Pulsujące światła z kilkusekundowym wyprzedzeniem sygnalizują ruch bramy. Montaż na ścianie wewnętrznej i zewnętrznej obok bramy. Zielone światła ostrzegawcze z obu stron świecą się kiedy brama jest otwarta. Światła regulujące ruch czerwone i zielone Funkcje dodatkowe Zasilacz awaryjny W przypadku konieczności kierowani ruchem pojazdów, możliwe jest zamontowanie dwóch czerwonych i dwóch zielonych świateł sygnalizacyjnych wskazujących kierunek jazdy. Zielone światło włącza się po tej stronie bramy, po której wykrywany jest pierwszy zbliżający się pojazd. Wówczas po przeciwnej stronie bramy włącza się światło czerwone. Pojazdy, które znajdą się po tej stronie, muszą ustąpić pierwszeństwa pojazdom jadącym z przeciwnego kierunku na zielonym świetle. Sygnalizacja jest zwykle montowana np. w garażach parkingowych. Montowane na ścianie wewnętrznej i zewnętrznej obok bramy. W przypadku braku zasilania lub w sytuacjach awaryjnych może być konieczne otwarcie bramy. Zasilacz awaryjny umożliwia przeprowadzenie jednego cyklu otwarcia. Montaż na ścianie wewnętrznej obok bramy. Zestaw interfejsu zasilacza; automatyczne otwieranie w przypadku awarii zasilania Zestaw interfejsu zasilacza; półautomatyczne otwieranie w przypadku awarii zasilania Opis 13

14 1.6 Systemy monitorowania Opcjonalnie wszystkie nasze produkty można uzupełnić o system monitorowania Monitoring System. System ten pomaga zapewnić skuteczność i bezpieczeństwo codziennych działań. Wszystkie bramy i doki przeładunkowe są podłączone do serwera systemu monitorowania, dzięki czemu można nadzorować, monitorować i sporządzać raporty dotyczące wielu aspektów eksploatacji obiektu Oszczędność energii System monitoringu przyczynia się do obniżenia kosztów energii i ma korzystny wpływ na naturalne środowisko. Utrata energii ma miejsce przy każdym otwarciu bramy. Jeszcze więcej energii traci się, gdy w momencie otwarcia bramy w doku przeładunkowym nie ma wózka widłowego. System monitoringu automatycznie dba o to, by otwarcie bramy następowało dopiero wtedy, gdy w doku przeładunkowym znajdzie się wózek widłowy, oraz o jej zamknięcie w przypadku opóźnienia danej czynności Większe bezpieczeństwo Zamykanie i blokada bram należą do oczywistych, codziennych rutynowych procedur. Jednak ręczna kontrola może być w tym wypadku czynnością czasochłonną i absorbującą. System monitoringu jest się w stanie automatycznie upewnić, czy wszystkie bramy są zamknięte i zablokowane, gdy istnieje taka potrzeba. Może także zdalnie uruchomić i odblokować wszystkie bramy i dokonywać w czasie rzeczywistym przeglądu sytuacji w budynku Zarządzanie dokami Dobrym sposobem na zwiększenie przepustowości, a tym samym wydajności w obiektach logistycznych jest ograniczenie czasu, gdy w doku przeładunkowym brak jest wózka widłowego lub znajduje się tam niewłaściwy wózek. System monitoringu pozwala się zorientować w czasie rzeczywistym, który dok jest zajęty, a który wolny i przez jaki czas. Umożliwia to zarezerwowanie doków w celu wykonania czynności przeładunkowych i powiadomienie operatorów za pośrednictwem SMS. System uzyskuje informacje z kamer i innych źródeł (RFID, czytniki kart itp.), zatem aktualizacja następuje w czasie rzeczywistym Zarządzanie obiektem System monitorignu przekazuje w czasie rzeczywistym informacje o stanie wszystkich bram i wyposażenia doków. W razie pojawienia się kodu usterki informacja jest automatycznie przekazywana do serwisu ASSA ABLOY i natychmiast podejmowane są odpowiednie działania. Istnieje możliwość łatwej integracji innych informacji dotyczących konserwacji urządzeń, co pozwala obniżyć koszty ogólne. Opis 14

15 2. Specyfikacja 2.1 Szerokość i wysokość światła otworu Standardowa ASSA ABLOY brama szybkobieżna HS9110P dostępna jest w następujących rozmiarach: Standardowe rozmiary bram* Szerokość światła otworu Wysokość światła otworu Min.: mm mm Maks.: 5500 mm 5500 mm * Inne rozmiary mogą być dostępne na zamówienie 2.2 Specyfikacja materiału połaci Materiał połaci Panel wizyjny bramy Materiał Wzmocniony PCW PCW Grubość 0,8 mm 2,0 mm Ciężar 900 g/m² 2,5 kg/m² Wytrzymałość na rozciąganie (kn/5 cm) 4,0 L / 3,5 W 1,6 Wytrzymałość na rozrywanie 600 N (DIN 53363) 100 N (DIN 53515) 2.3 Okna Wymiary: W x H: 640 mm x 580 mm. Kombinacje: Możliwa jest dowolna kombinacja rzędów Wymagana szerokość światła otworu DLW Dostępna liczba kolumn 1140 mm 1929 mm mm 2719 mm mm 3509 mm mm 4299 mm mm 5089 mm Wymagana wysokość światła otworu DLH Dostępna liczba CC rzędów 2040 mm mm 2770 mm mm 3500 mm mm 3790 mm mm 4250 mm mm > >150 Specyfikacja 15

16 2.4 Panele wizyjne Panel wizyjny może być zamontowany przy dowolonej szerokości światła bramy. Co 2200 mm szerokości światła panel wyzyjny jest mocowany pionową taśmą wzmcniającą. Panele wizyjne są dostępne w wariancie wysokości 400 mm i 800 mm Panel wizyjny 400 mm 2.5 Duże okna Wymiary W x H: 1200 x 2400 mm. Zamontować można tylko jeden rząd tych okien. DLW Dostępna liczba okien 1700 mm mm mm 3 Wysokość światła Dostępna liczba paneli wizyjnych < 1950 mm mm 2500 mm mm Panel wizyjny 800 mm CC Wysokość światła otworu Dostępna liczba paneli wizyjnych < 2150 mm mm 3100 mm mm CC / Specyfikacja 16

17 3. Wydajność CEN Dane Standard Test wg Rezultat Wartość Obciążenie wiatrem EN EN Klasa Pa (N/m²) Przepuszczalność wody EN EN Klasa 2 50 Pa (N/m²) strumień wody przez 20 minut Przepuszczalność EN EN Klasa 1 24 m³/m²/godz. przy 50 Pa powietrza Bezpieczne otwarcie EN EN Spełnione Odporność mechaniczna EN EN Spełnione Niezamierzone ruchy EN EN Spełnione Współczynnik przenikania EN ,02 W/(m²K) ciepła Wydajność (cykle) EN EN cykli Wydajność CEN 17

18 4. Wymagania przestrzenne i obiektowe 4.1 Przygotowanie budynku Przygotowanie do montażu Brama dostarczana jest z fabryki z jak największą liczbą elementów wstępnie zmontowanych, dzięki czemu montaż jest łatwy i szybki. Brama montowana jest bezpośrednio na ścianie. Ramę trzeba podnieść wózkiem widłowym. Rama musi być wystarczająco mocno zamocowana do ściany, żeby wytrzymała nie tylko obciążenie wiatrem, ale też kolizję z pojazdem Przygotowanie elektryczne Aby napęd działał poprawnie, spełnione muszą być następujące wymagania środowiskowe i elektryczne: Zasilanie: 220 V 240 V 1 faza (dla bramy <7 m 2 ) Napięcie trójfazowe 400 V (dla bramy >7 m 2 ) Moc: 0,75 kw 16 A (dla bramy <7 m 2 ) 1,5 kw 3 x 16 A (dla bramy >7 m 2 ) Częstotliwość: 50Hz 60Hz Stopień ochrony: Napęd: IP65 Skrzynka sterująca IP54 Zakres temperatur pracy: od 0 C do +40 C Wymagania przestrzenne i obiektowe 18

19 VF63-PB BONFIGLIOLI 4.2 Wymagania przestrzenne 505*** *** 450* 390** *** * Jeżeli pokrywa wału i H > 4000 mm = 650 mm ** Jeżeli pokrywa wału i H > 4000 mm = 600 mm *** Jeżeli pokrywa wału i H > 4000 mm = 650 mm Wymagania przestrzenne i obiektowe 19

20 5. Serwis Programy konserwacji zapobiegawczej i usługi modernizacyjne Kiedy ruch w przedsiębiorstwie uzależniony jest od rozwiązań wejść i wjazdów, trzeba zadbać o ich prawidłowe działanie. ASSA ABLOY Entrance Systems oferuje specjalistyczne porady w zakresie konserwacji zapobiegawczej i modernizacji. Oferta programów konserwacyjnych oraz usług modernizacyjnych opiera się na rozległym doświadczeniu w pracy z urządzeniami nie tylko naszych marek, ale również rozwiązaniami innych producentów. Do dyspozycji naszych klientów znajduje się wyspecjalizowany personel techniczny, od dziesięcioleci z powodzeniem wykonujący prace konserwacyjne i naprawcze. Programy konserwacji zapobiegawczej Naszym stałym celem jest ograniczanie do minimum strat czasu, energii oraz nieplanowanych przestojów w pracy. Świadczymy całodobowe usługi serwisowe bram przemysłowych i systemów przeładunkowych niezależnie od rodzaju i marki urządzeń. Nasza oferta pakietów Pro-Active Care zapewnia niezawodne funkcjonowanie wejść i wjazdów. Naturalnie oferujemy również modernizację rozwiązań wejść i wjazdów w celu dostosowania ich do potrzeb konkretnego przedsiębiorstwa. Pro-Active Care Konserwacja zapobiegawcza dopasowana do Państwa biznesu Systematyczne przeglądy konserwacyjne mogą wydłużyć żywotność urządzeń i zapobiec niespodziewanym awariom. Nasi technicy dysponują wiedzą i narzędziami niezbędnymi do przeprowadzenia serwisu automatycznych wejść oraz wjazdów, niezależnie od marki i typu urządzeń. Pro-Active Bronze Fundamentem wszystkich planów Pro-Active jest pewność, że posiadane urządzenie podlega regularnym kontrolom, spełnia aktualnie obowiązujące normy bezpieczeństwa i działa bez zarzutu. Każdy plan obejmuje szereg wizyt, zaplanowanych zależnie od potrzeb. Jakiekolwiek nieplanowane wizyty serwisowe w okresie obowiązywania umowy (w tym robocizna, dojazd i części) są realizowane po preferencyjnych stawkach. Pro-Active Silver Pakiet ten zapewnia wszystkie korzyści dostępne w ramach pakietu Pro-Active Bronze, z tą różnicą, że koszt robocizny i dojazdu jest uwzględniony w cenie pakietu, o ile wezwanie serwisowe nastąpi w ramach regularnych godzin pracy. W okresie obowiązywania umowy dodatkowe opłaty pobierane są wyłącznie za części. Pro-Active Gold Pakiet ten zapewnia całkowitą ochronę Państwa rozwiązań wejść i wjazdów. Obejmuje wszystkie korzyści dostępne w ramach pakietu Pro-Active Silver, a dodatkowo wymianę części w przypadku nieplanowanej naprawy lub zaplanowanego przeglądu okresowego. Pakiet Pro-Active Gold to doskonały sposób na rozplanowanie całorocznych wydatków związanych z obsługą i utrzymaniem wejść i wjazdów. Pro-Active Tailor-Flex Jest to nasza najbardziej elastyczna oferta usług konserwacyjno-serwisowych. Pakiet Pro-Active Tailor-Flex projektowany jest przez klienta. Pozwala zaplanować wydatki związane z utrzymaniem wejść i wjazdów, dostosowując je do realnego budżetu. Umożliwia dodawanie i usuwanie poszczególnych usług serwisowych przy jednoczesnym spełnieniu wymagań odnośnie funkcjonalności i bezpieczeństwa. Modernizacja Wejścia i wjazdy to długofalowe inwestycje, po których spodziewamy się tego, co najlepsze. Produkty zmieniają się z upływem czasu, podobnie jak regulacje prawne i charakter działalności przedsiębiorstw. Pomagamy Państwu w zmniejszeniu zużycia energii i spełnieniu współczesnych standardów. Służymy poradą i zestawami modernizacyjnymi przestarzałych instalacji, zapewniając zgodność z przepisami i optymalne funkcjonowanie przez wiele kolejnych lat. Re-active Service Serwis Kontrola naprawczy bezpieczeństwa Pro-Active Bronze Pro-Active Care Pro-Active Silver Pro-Active Gold Pro-Active Tailor-Flex Inne potrzeby indywidualne, takie jak czas reagowania, dokumentacja eksploatacyjno-informacyjna i zaawansowane szkolenia użytkowników Wymiana zużytych części zgodnie z zapobiegawczym programem wymiany części eksploatacyjnych Wymiana części w razie awarii Dojazd i robocizna w przypadku dodatkowych wezwań Zapobiegawcze przeglądy konserwacyjne. 1-4 wizyty w roku Dojazd i robocizna w ramach programu zapobiegawczych przeglądów konserwacyjnych Czas reagowania i priorytetowa realizacja zadań do 24 godz. Prewencyjne przeglądy konserwacyjne, planowane zgodnie z najbardziej rygorystycznymi normami na rynku Kontrolę bezpieczeństwa i jakości zgodnie z obowiązującymi przepisami i normami. Dokumentacja wyników kontroli Dokumentacja stanu technicznego urządzenia, szacowania i wykonanej usługi serwisowej, sporządzana w miejscu instalacji Wyszkolony i fachowy personel techniczny dysponujący bogatą wiedzą, nowoczesnym sprzętem i odpowiednimi częściami* Infolinia dla klientów programu = w cenie pakietu = dodatkowo płatne po preferencyjnych stawkach * Pojazdy serwisowe są zaopatrzone w oryginalne i nowe części zamienne Serwis 20

21 Spis treści Numerics 1-kanał (standard) A Automatyczne funkcje sterowania.12 B Bezprzewodowa krawędź ochronna (standard) Blokada D Dane techniczne...3 Dostęp i automatyzacja Duże okna F Fotokomórki zabezpieczające Funkcje dodatkowe I Informacja o prawach autorskich i wyłączeniu odpowiedzialności...2 Informacje ogólne...8 Izolowana połać bramy...7 K Kolory...7 Kolumny boczne...8 Konstrukcja...7 Krawędź dolna...8 Kurtyna bramy...7 M Materiał...7 N Napęd Napęd bramy Napęd łańcuchowy O Ogólne...6, 10 Okna Okna i panele wizyjne...7 Opcje...6 Opis...6 Oszczędność energii Otwarcie częściowe Otwieranie bramy fotokomórką P Panel wizyjny 400 mm Panel wizyjny 800 mm Panele wizyjne Pętla magnetyczna Podstawowe funkcje sterowania Pokrywy...9 Przełącznik sznurkowy Przygotowanie budynku Przygotowanie do montażu Przygotowanie elektryczne R Radar Rolka płachty...9 S Serwis Skrzynka sterująca Śluza powietrzna Specyfikacja Specyfikacja materiału połaci Standard...6 Sterowanie zewnętrzne Światła Światła ostrzegawcze czerwone Światła ostrzegawcze pomarańczowe 13 Światła ostrzegawcze - zielone Światła regulujące ruch czerwone i zielone Sygnał dźwiękowy System samoczynnej naprawy...8 Systemy monitorowania Szerokość i wysokość światła otworu 15 U Układ napędowy W Większe bezpieczeństwo Wydajność...3 Wydajność CEN Wymagana szerokość światła otworu 15 Wymagana wysokość światła otworu 15 Wymagania przestrzenne Wymagania przestrzenne i obiektowe 18 Z Zabezpieczenia Zamykanie automatyczne (standard) 12 Zarządzanie dokami Zarządzanie obiektem Zasilacz awaryjny Zdalne sterowanie Zespół górny...9 Zewnętrzna skrzynka z przyciskami 11 21
