Karta produktu Segmentowa brama przemysłowa ASSA ABLOY OH1042S. ASSA ABLOY Entrance Systems

Transkrypt

1 ASSA ABLOY Entrance Systems

2 Informacja o prawach autorskich i wyłączeniu odpowiedzialności Chociaż niniejszy dokument został przygotowany z najwyższą starannością, firma ASSA ABLOY Entrance Systems nie ponosi odpowiedzialności za żadne szkody poniesione w konsekwencji błędów lub braków w niniejszym dokumencie. Zastrzegamy sobie również prawo do wprowadzenia odpowiednich zmian/modyfikacji technicznych bez uprzedzenia. Z treści niniejszego dokumentu nie wynikają żadne prawa. Paleta barw: Możliwe odstępstwa kolorystyczne spowodowane technologią druku. Zabrania się kopiowania i publikowania niniejszego dokumentu albo jego fragmentów poprzez skanowanie, drukowanie, sporządzanie fotokopii lub mikrofilmów bądź w jakikolwiek inny sposób bez uprzedniej pisemnej zgody ASSA ABLOY Entrance Systems. Prawa autorskie ASSA ABLOY Entrance Systems AB Wszelkie prawa zastrzeżone. ASSA ABLOY, Besam, Crawford, Albany i Megadoor, jako słowa i logotypy, to znaki towarowe będące własnością ASSA ABLOY Group. 2

3 Dane techniczne Charakterystyka produktu Wymiary maks.: (W x H) 5000 x 5000 mm Grubość panelu: 42 mm Materiał panelu: Siatka diamentów Wypełnienie: Poliuretan bezfreonowy, środek zmniejszający palność DIN 4102-B2 Ciężar 13 kg/m2 Kolor na zewnątrz: 11 standardowych kolorów RAL Kolor wewnątrz: RAL 9002 Rodzaje prowadzeń: Standard: SL Opcjonalnie: HL, VL Okna: Opcjonalnie: DARP, DOAP, sekcja ramowa Drzwi przejściowe: Niedostępne dla OH1042S Obsługa automatyczna: Opcjonalnie: Sterowanie automatyczne, kontrola dostępu, zabezpieczenia Właściwości użytkowe Prędkość otwierania/ zamykania: Oczekiwany okres eksploatacji: Odporność na obciążenie wiatrem, EN12424 Współczynnik przenikania ciepła, EN12428 Odporność na Przenikanie wody, EN12425 Przepuszczalność powietrza, EN12426 Izolacja akustyczna, EN ISO Otwieranie 1,0 m/s, zamykanie 0,7 m/s Brama: cykli pracy bramy Sprężyny: cykli pracy bramy, opcjonalnie maks cykli pracy bramy w zależności od konfiguracji bramy Klasa 3 ( 4250 mm DLW) (wyższe klasy na życzenie) 1,0 W/m²*K panele pełne (wymiary bramy 5000 x 5000 mm) Obliczenia termiczne dla konkretnych wymiarów i konfiguracji bram dostępne na życzenie Klasa 3 Klasa 3 R 25 db 3

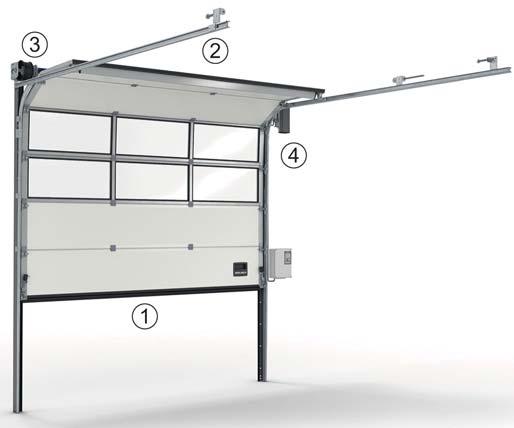

4 Spis treści Informacja o prawach autorskich i wyłączeniu odpowiedzialności...2 Dane techniczne...3 Spis treści Opis Informacje ogólne Wymiary Szerokość i wysokość światła otworu Rozmiary sekcji Połać bramy Budowa Materiał Przekrój pionowy Kolory Uszczelnienia Wzmocnienie przeciwwiatrowe Uchwyt Rygiel Zabezpieczenia Urządzenia zabezpieczające Wydajność CEN Oczekiwany okres eksploatacji Odporność na obciążenie wiatrem Odporność na przenikanie wody Przepuszczalność powietrza Współczynnik przenikania ciepła Izolacja akustyczna Działające siły i bezpieczne otwarcie Zestawy prowadnic Ogólne SL prowadzenie standardowe HL prowadzenie przewyższone VL prowadzenie pionowe Dostępne wyposażenie opcjonalne Sekcje nieruchome Opcje sekcji nieruchomych Okna DARP DAOP Sekcja ramowa Liczba okien Okna Kolory opcjonalne * Wkładka cylindryczna

5 3. Układ napędowy Rodzaj sterowania Obsługa elektryczna Sterowanie bramą TS 971XL Automat SR-SI FU-35, Segmentowa brama szybka kryteria wyboru automatyki Dostęp i automatyzacja Podstawowe funkcje sterowania Sterowanie zewnętrzne Automatyczne funkcje sterowania Zabezpieczenia Funkcje dodatkowe Wymagania przestrzenne i obiektowe Przygotowanie budynku Przygotowanie do montażu Wymagania przestrzenne Wymagania wolnej przestrzeni SL Wymagania wolnej przestrzeni HL Wymagania wolnej przestrzeni VL Wymagania wolnej przestrzeni napęd bramy Serwis Spis treści

6 1. Opis 1.1 Informacje ogólne Szybkobieżna segmentowa brama przemysłowa OH1042S firmy ASSA ABLOY, wyróżniająca się nowoczesnym i eleganckim wyglądem, to jedna z najszybszych i najlepiej izolowanych bram segmentowych na rynku. Brama OH1042S otwiera się z prędkością 1 m/s i zaprojektowana została z myślą o przedsiębiorstwach, w których bramy otwierają się często, obsługując pojazdy o różnej wysokości, niezbędna jest dobra kontrola temperatury, hałasu i zapylenia, zaś kolizje pojazdów z bramą zdarzają się regularnie. ASSA ABLOY OH1042S została zaprojektowana z uwzględnieniem wszystkich wymagań w zakresie bezpieczeństwa i eksploatacji zawartych w Dyrektywach Europejskich oraz normach wydawanych przez Europejski Komitet Normalizacyjny (CEN). 1.2 Wymiary Szerokość i wysokość światła otworu Standardowa brama ASSA ABLOY Segmentowa brama przemysłowa OH1042S dostępna jest w następujących rozmiarach: Szerokość światła otworu Rozmiary sekcji Wysokość światła otworu Min.: 2000 mm 2750 mm Maks.: 5000 mm 5000 mm Wysokość sekcji: 545 mm Wysokość sekcji górnej: mm po przycięciu Grubość: 42 mm Wysokość połaci bramy reguluje się, przycinając sekcję górną. Brama ma 4 podstawowe elementy: 1) Połać bramy 2) Zestaw prowadnic 3) Układ balansujący 4) System napędowy Opis 6

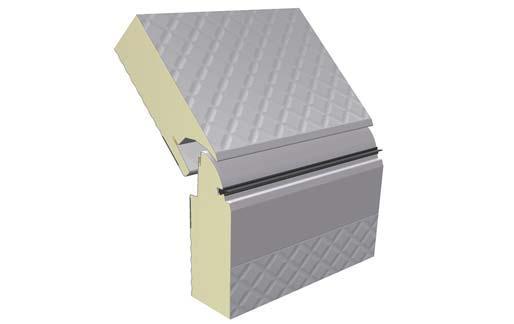

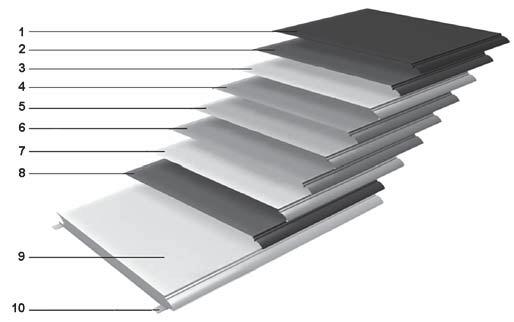

7 1.3 Połać bramy Budowa ASSA ABLOY OH1042S posiada panele poziome połączone razem za pomocą zawiasów. Zawiasy zewnętrzne każdej sekcji posiadają rolki, które poruszają się w prowadnicach. Sekcje poziome to izolowane panele, zaprojektowane tak, żeby wyeliminować mostki termiczne i zapewnić optymalną izolację. Panele wypełnione są spienianym wodą bezfreonowym poliuretanem Przekrój pionowy Materiał Powierzchnia paneli połaci bramy pokryta jest arkuszem stali z charakterystyczną siatką diamentów. Panele bramy z powłoką wstępnie powlekaną spełniają kategorię odporności na korozję w warunkach zewnętrznych RC3 według 1) Powłoka z poliestru 2) Farba podkładowa 3) Warstwa chromianowa 4) Metaliczna powłoka na bazie cynku 5) Blacha stalowa 6) Metaliczna powłoka na bazie cynku* 7) Warstwa chromianowa 8) Farba podkładowa 9) Poliuretan bezfreonowy (spieniany wodą), środek zmniejszający palność DIN4102-B2 10) Profile wzmacniające 1) Uszczelka górna 2) Połączenie profili z zabezpieczeniem przed przytrzaśnięciem palców i uszczelkami 3) Arkusz blachy wewnętrznej i zewnętrznej 4) Wewnętrzne wzmocnienia stalowe, zapewniające punkty mocowania 5) Okno (opcjonalne) 6) Rama z wysokoudarowego polistyrenu 7) Wzmocnienie przeciwwiatrowe (w razie potrzeby) 8) Uchwyt do opuszczania/podnoszenia 9) Izolacja (poliuretan bezfreonowy/spieniany wodą) 10) Uszczelka dolna Opis 7

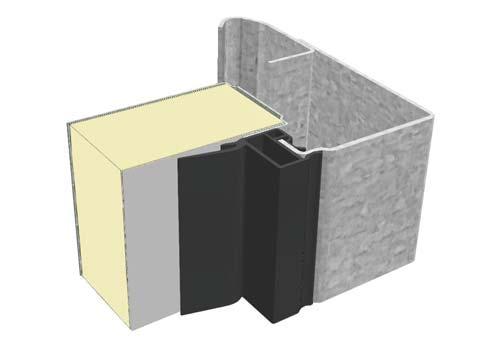

8 1.3.4 Kolory Kolory RAL są jak najbardziej zbliżone do oficjalnej palety RAL HR. Maks. odchylenie wynosi 1,0 ΔE (oprócz RAL 7016). Kolory standardowe: RAL 1021 RAL 3002 RAL Uszczelnienia Brama charakteryzuje się skutecznym uszczelnieniem dzięki zamontowaniu dobrze zaprojektowanych uszczelek na wszystkich bokach Uszczelka górna Instalowana na górnym panelu w celu wypełnienia przerwy pomiędzy panelem a ścianą. Górna uszczelka dwulistwowa z gumy EPDM montowana jest w profilu łącznikowym ABS w celu osiągnięcia optymalnej izolacji i szczelności. RAL 6005 RAL 7016 RAL 8017 RAL 9002 RAL 9005 RAL 9006 RAL 9007 RAL Uszczelka boczna Instalowana na prowadzeniu w celu wypełnienia przerwy pomiędzy prowadnicami a połacią bramy. Boczna uszczelka dwulistwowa z pustkami powietrznymi gwarantuje optymalną izolację i szczelność Kolory standardowe Kolor na zewnątrz: Panel stalowy dostępny jest w 11 standardowych kolorów RAL Kolor wewnątrz: RAL 9002 szaro-biały. Opis 8

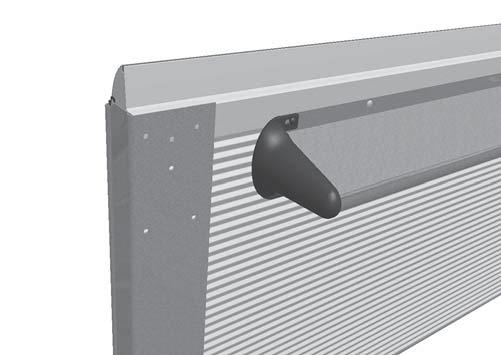

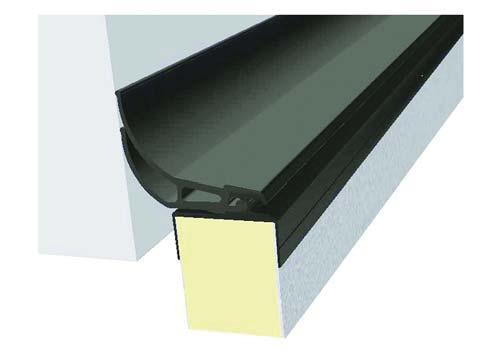

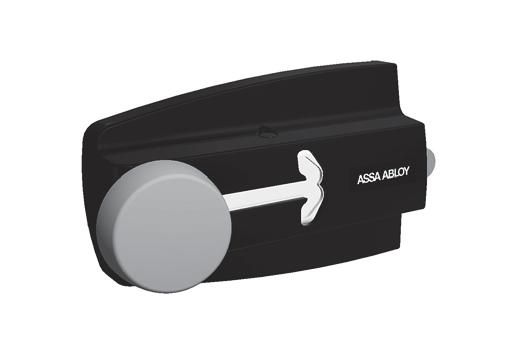

9 Uszczelka dolna Instalowana na dolnej krawędzi dolnego panelu, aby chronić przed czynnikami zewnętrznymi, pełniąc zarazem rolę amortyzatora. Wykonana z elastycznego materiału gumowego EPDM uszczelka o okrągłym przekroju wywiera stały nacisk na podłoże, zapewniając optymalne uszczelnienie. Uszczelka dolna montowana jest w łączniku ABS w celu osiągnięcia optymalnej izolacji i obniżenia ryzyka kondensacji Uchwyt Do obsługi ręcznej wszystkich bram ASSA ABLOY dostarczana jest solidna, łatwa do uchwycenia rączka, posiadająca logo ASSA ABLOY Rygiel Standardowa brama ASSA ABLOY jest wyposażona w rygiel. Rygiel blokuje bramę od strony wewnętrznej, bez użycia klucza. Rygiel nie jest widoczny z zewnątrz Wzmocnienie przeciwwiatrowe Dłuższe panele bramy oraz panele z oknami wzmacniane są profilami metalowymi. Wzmocnienia te ograniczają wyginanie paneli pod wpływem obciążenia wiatrem oraz wtedy, gdy połać bramy znajduje się w położeniu poziomym i ugina się pod swoim własnym ciężarem. Wzmocnienie przeciwwiatrowe jest nachylone w kierunku posadzki, aby zapobiec umieszczaniu na nim przedmiotów, które mogłyby spaść podczas otwierania bramy. Plastikowe osłony końcowe zapobiegają zbieraniu się pyłów wewnątrz wzmocnienia. Opis 9

10 1.4 Zabezpieczenia System balansujący służy do wyważania bramy poprzez przyłożenie do niej siły niemal równej masie połaci bramy. Dzięki temu bramę można ręcznie przesuwać w górę i w dół, a także pozostawić otwartą w dowolnym położeniu. System balansujący jest montowany na górze albo na końcu prowadnicy i działa następująco: Na wale nad otworem bramy zamontowane są dwie sprężyny balansujące. Na dwóch końcach tego wału znajdują się bębny linowe, z których biegną liny do dolnych narożników połaci bramy. Obrót wału powoduje ruch bramy w górę albo w dół Urządzenia zabezpieczające Na układ balansujący działają duże siły. Pęknięcie sprężyny lub linki sprawia, że układ traci równowagę. Dlatego brama wyposażona jest w dwa urządzenia zabezpieczające, które w razie zerwania linki lub sprężyny powstrzymują panele bramy przed spadnięciem: Zabezpieczenie na wypadek pęknięcia sprężyny SBD (standard) Czujnik luźnej linki (standard) Zabezpieczenie na wypadek pęknięcia sprężyny (SBD) Wszystkie bramy ASSA ABLOY Segmentowa brama przemysłowa OH1042S dostarczane są z zabezpieczeniem na wypadek pęknięcia sprężyny (SBD). W razie takiego zdarzenia, nagły spadek napięcia sprężyny uruchamia zabezpieczenie na wypadek jej pęknięcia (SBD). Wał zostaje zablokowany na odcinku ruchu bramy mniejszym niż 300 mm. Opis 10

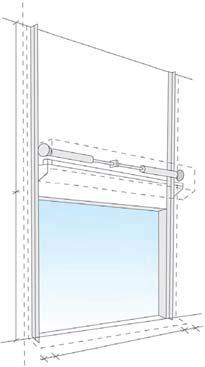

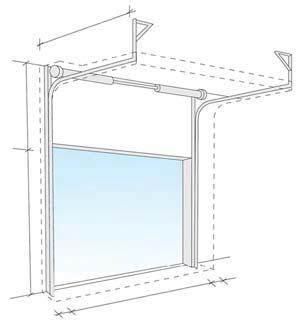

11 1.5 Wydajność CEN Oczekiwany okres eksploatacji cykli pracy bramy lub 10 lat (w normalnym środowisku przemysłowym) Sprężyny: cykli pracy bramy, opcjonalnie maks cykli pracy bramy w zależności od konfiguracji bramy Odporność na obciążenie wiatrem EN12424 Wynik testu Klasa 3 Klasa Ciśnienie Pa (N/m 2 ) Dane techniczne 0 - Nie określono wydajności > 1000 Wyjątek: umowa pomiędzy producentem a dostawcą Odporność na przenikanie wody EN12425 Wynik testu Klasa 3 Klasa Ciśnienie Pa (N/m 2 ) Dane techniczne 0 - Nie określono wydajności 1 30 Strumień wody przez 15 minut 2 50 Strumień wody przez 20 minut 3 > 50 Wyjątek: umowa pomiędzy producentem a dostawcą Przepuszczalność powietrza EN12426 Wynik testu Klasa 3 Klasa Przepuszczalność powietrza dp przy ciśnieniu 50 Pa (m 3 /m 2 /h) ,5 6 Wyjątek: umowa pomiędzy producentem a dostawcą Opis 11

12 1.5.5 Współczynnik przenikania ciepła EN12428 Współczynnik przenikania ciepła (wymiary bramy 5000 x 5000 mm) Izolacja akustyczna 1,0 W/m².K pełne panele ISO Izolacja akustyczna * R 25 db * Powierzchnia bramy 4000 x 2500 mm, bez drzwi przejściowych (może być inna dla bram innych rozmiarów) Działające siły i bezpieczne otwarcie EN12453 i EN12604 Siła zgniatająca (N) Siła zgniatająca (N) Siła zgniatająca (N) Wysokość otwarcia mm 200 mm od prawej krawędzi W środku otworu bramy 200 mm od lewej krawędzi bocznej bocznej 50 mm Spełnia Spełnia Spełnia 300 mm Spełnia Spełnia Spełnia Siła zgniatająca to siła potrzebna do aktywacji krawędzi ochronnej. Maksymalna dopuszczalna siła, według normy EN12453 Bezpieczeństwo mechanicznej obsługi bram, to 400 N w czasie maksymalnym 0,75 s. Siła zgniatająca nie występuje ze standardową kurtyną świetlną. Opis 12

13 1.6 Zestawy prowadnic Ogólne Rolki płaszcza bramy poruszają się do góry i na dół w prowadnicach. Wybierając najodpowiedniejszy rodzaj prowadnic, bierze się pod uwagę kilka czynników: Wysokość nadproża Wysokość bramy Rodzaj pojazdów Obecność przeszkód pod dachem, jak rury czy belki suwnic. Przedstawione poniżej zestawy prowadnic spełnią większość wymagań. Inne rodzaje dostępne są na życzenie VL prowadzenie pionowe SL prowadzenie standardowe Rodzaj budynku: większość standardowych obiektów przemysłowych. Zalety: Optymalna konstrukcja dla typowych budynków. Prowadzenie standardowe SL, z pakietem sprężyn tuż nad bramą, to najczęściej spotykane rozwiązanie Rodzaj budynku: budynek z bardzo wysokim stropem i wymaganą wysoką przestrzenią roboczą. Zalety: Wysokie pojazdy mogą przejechać przez otwór bramy bez żadnych przeszkód. Jeżeli pomiędzy światłem otworu a dachem jest wystarczająco dużo miejsca, ten rodzaj prowadzenia umożliwia pionowe otwieranie bramy HL prowadzenie przewyższone Rodzaj budynku: budynek z wysokim stropem. W modelu z prowadzeniem przewyższonym pakiet sprężyn umieszczony jest wysoko nad bramą. Zalety: Brak poziomych prowadnic, które mogłyby utrudniać wysokim pojazdom przejechanie przez otwór bramy. Ten rodzaj prowadzenia jest stosowany, kiedy nad bramą jest dużo miejsca potrzebnego podczas pracy i ruchu pojazdów (np. wysokich pojazdów). Opis 13

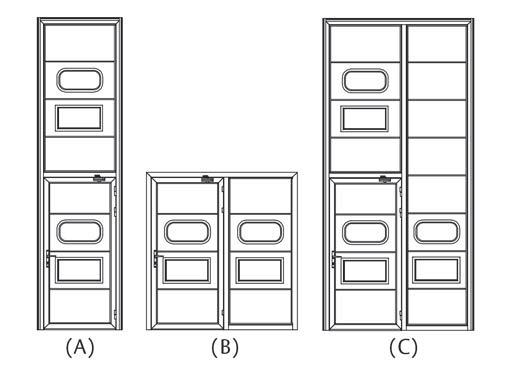

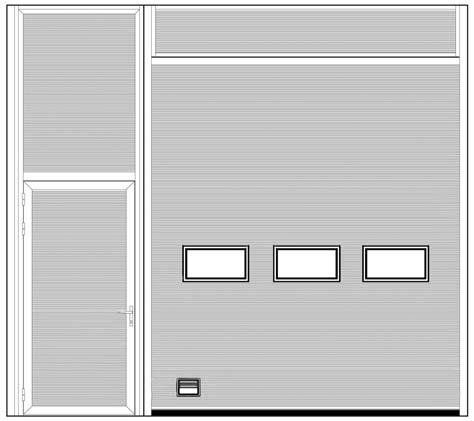

14 2. Dostępne wyposażenie opcjonalne 2.1 Sekcje nieruchome Sekcje nieruchome to korzystny sposób wypełniania przestrzeni wokół nowych bram, mniejszych niż otwór w ścianie. Sekcje nieruchome montować można obok bramy oraz nad nią, opcjonalnie z oknami i/lub drzwiami przejściowymi. Dostarczane są w tym samym kolorze, konstrukcji i strukturze jak połać bramy. Wymiary maksymalne w mm (szerokość wysokość światła otworu) Drzwi przejściowe Panel boczny z drzwiami przejściowymi (A) Panel boczny z drzwiami przejściowymi (B) Panel boczny z drzwiami przejściowymi (C) Panel boczny bez drzwi przejściowych Panel boczny bez drzwi przejściowych (sekcje ruchome) Panel górny (sekcje ruchome) Opcje sekcji nieruchomych Wymiary minimalne w mm (szerokość wysokość światła otworu) Drzwi przejściowe Panel boczny z drzwiami przejściowymi (A) Panel boczny z drzwiami przejściowymi (B) Panel boczny z drzwiami przejściowymi (C) Panel boczny bez drzwi przejściowych Panel boczny bez drzwi przejściowych (sekcje ruchome) Panel górny (sekcje ruchome) Dostępne wyposażenie opcjonalne 14

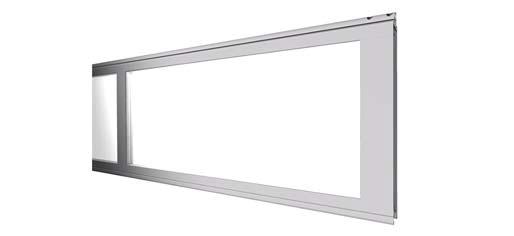

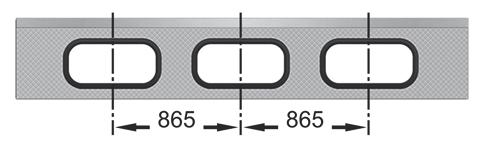

15 2.2 Okna Panele bramowe mogą być wyposażone w okna*. Ilość okien w panelu jest bezpośrednio uzależniona od szerokości światła otworu. Opcjonalnie, okno pojedyncze może być umieszczone po lewej lub prawej skrajnej stronie panela, w trzecim panelu. *Panel dolny nie może być przeszklony DARP Liczba okien W przypadku okien, szerokość światła podzielona jest na określoną siatkę. Liczba okien zależy od szerokości światła bramy. Okna Liczba okien Szerokość światła otworu mm mm mm mm mm Opcjonalnie: Jedno okno po zewnętrznej, lewej albo prawej stronie sekcji 3. Podwójna płyta akrylowa (3 + 2 mm) prostokątna, w ramie plastikowej Światło przejścia: 604 x 292 mm Rama okna: Czarny Okna DARP DAOP DAOP DAOP: Podwójna płyta akrylowa (3 + 2 mm) owalna, w ramie plastikowej Światło przejścia: 610 x 292 mm Rama okna: Czarny Sekcja ramowa Brama ASSA ABLOY OH1042S może zostać wyposażona w 1 lub 2 sekcje ramowe ASSA ABLOY OH1042F. Wysokość tej sekcji wynosi 545 mm. Więcej informacji w dokumentacji ASSA ABLOY OH1042F. Dostępne wyposażenie opcjonalne 15

16 2.3 Kolory opcjonalne * Malowanie fabryczne Połać bramy może zostać fabrycznie pomalowana na dowolny kolor RAL lub NCS, a także niektóre kolory metaliczne (tyko od zewnątrz). Można pomalować tylko panele albo całą połać bramy, łącznie z ramami i listwami. Tylko panel Cała połać 2.4 Wkładka cylindryczna Zamek z wkładką cylindryczną EURO jest obsługiwany za pomocą klucza i oferuje dodatkowe zabezpieczenie. Zamek jest montowany po stronie wewnętrznej i może być odblokowywany kluczem, a zamykany obracając rączką. Dostęp do wkładki cylindrycznej EURO może być od strony wewnętrznej lub z obu - od wewnątrz i od zewnątrz. * Inne kolory dostępne na życzenie Dostępne wyposażenie opcjonalne 16

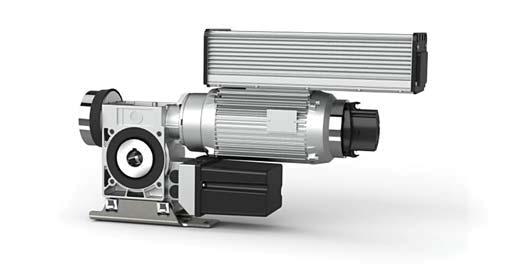

17 3. Układ napędowy 3.1 Rodzaj sterowania Bramy ASSA ABLOY OH1042S są zawsze obsługiwane elektrycznie. W razie potrzeby bramę można otworzyć i zamknąć ręcznie. Brama z napędem elektrycznym może być sterowana ręcznie albo w pełni automatycznie. 3.2 Obsługa elektryczna Brama ASSA ABLOY OH1042S dostarczana jest z wysokowydajnym napędem elektrycznym. Sterowanie elektryczne daje dostęp do całej gamy funkcji Dostępu i automatyzacji, które spełniają wiele potrzeb operacyjnych, związanych z rodzajem i natężeniem ruchu, masą bramy i kontrolą temperatury. 3.4 Automat SR-SI FU- 35,00 Zasadniczym elementem systemu jest automat SR-SI FU-35,00: silnik elektryczny, który napędza wał balansujący z bębnami linowymi i sprężynami skrętnymi. Automat SR-SI FU-35,00 montuje się bezpośrednio na wale balansującym, bez potrzeby specjalnego wzmacniania ściany. Najważniejsze cechy: Płynne i ciche funkcjonowanie Łagodne rozpoczęcie ruchu i zatrzymanie Wał: ø35 mm rurowy lub pełny 3.3 Sterowanie bramą TS 971XL System sterowania bramą TS 971XL to zaawansowana jednostka sterująca, dostępna również jako pakiet modernizacyjny automatyki bram. Automatyczny system sterowania umożliwia obsługiwanie bramy za pomocą czujników lub zdalnie. Skrzynka sterująca TS 971XL wyposażona jest w wyświetlacz diagnostyczny, który ułatwia usuwanie usterek i informuje o liczbie cykli pracy bramy. Funkcja ta pozwala zaplanować prace konserwacyjne użytkownikom, dla których brama stanowi kluczowy element logistyki wewnętrznej. Wymiary: 300 x 400 x 165 mm (szer x wys x gł) Standardowy aktywator GÓRA-STOP-DÓŁ i sterowanie impulsowe Automonitorująca kurtyna świetlna. Automatyczne zamykanie po ustawionym okresie 240 s. SR-SI FU-35,00 Automat Zasilanie: +/- 10% 230 V AC +/- 10% jednofazowe 50/60 Hz Moc: 0,85 kw Stopień ochrony: IP65, z wtyczką CEE, IP 54 Dopuszczalna maksymalna 300 kg masa bramy: Zakres temperatur pracy: od +5 C do +40 C* Współczynnik czasu pracy: ED = 30% S3 10 min. w trybie przerywanym Układ napędowy 17

18 3.5 Segmentowa brama szybka kryteria wyboru automatyki Zestawy do automatyzacji F to powszechnie stosowane pakiety. Zestawy te można uzupełnić o dodatki do zestawów F. Zestawy do F1 F2 F4 automatyzacji F Pętla magnetyczna Światła ostrzegawcze czerwone Dodatki do zestawów F Światła ostrzegawcze zielone Skrzynka przekaźników Radar Standard Opcja / Dostępne 3.6 Dostęp i automatyzacja Liczne funkcje ASSA ABLOY umożliwiają zaawansowane sterowanie otwieraniem i zabezpieczeniami. Karta specyfikacji technicznej skrzynki sterującej zawiera informacje o tym, jakie funkcje dostępne są dla różnych modeli Podstawowe funkcje sterowania Zredukowane otwarcie Sterowanie zewnętrzne Kiedy całkowite otwarcie bramy jest niepotrzebne lub niepożądane, dodatkowym przełącznikiem można unieść bramę do zaprogramowanego wcześniej położenia częściowego otwarcia Szafka sterowania zewnętrznego Dodatkowa skrzynka sterująca jest montowana na zewnątrz budynku lub wewnątrz w pobliżu bramy, jeżeli główna skrzynka sterująca musi zostać zainstalowana daleko od bramy. Montowana na ścianie wewnętrznej lub zewnętrznej obok bramy Włącznik sznurkowy Przełącznik sznurkowy znajdujący się ponad otworem bramy może być obsługiwany np. z wózka widłowego. Pociągnięcie liny otwiera zamkniętą bramę lub zamyka otwartą bramę. Montowany na konstrukcji wewnętrznej nad bramą Zdalne sterowanie Ręczny nadajnik radiowy umożliwia sterowanie bramą z pojazdu lub z dowolnego miejsca znajdującego się w odległości metrów od odbiornika i anteny na bramie. Do zamykania bramy można zainstalować opcjonalną fotokomórkę. Odbiornik montowany jest w skrzynce sterującej, antena na ścianie koło bramy. Układ napędowy 18

19 3.6.3 Automatyczne funkcje sterowania Pętla magnetyczna Radar Fotokomórka otwierania bramy Automatyczne zamykanie Czujnik w posadzce wykrywa metalowe przeszkody (np. wózki widłowe, paletowe) i automatycznie otwiera bramę. To idealne rozwiązanie do miejsc o intensywnym ruchu pojazdów. Montowany w podłożu na zewnątrz, wewnątrz i po obu stronach bramy. Czujnik podczerwieni zamontowany nad bramą wykrywa obiekty (osoby, pojazdy) znajdujące się w określonej odległości od bramy i automatycznie ją otwiera. To idealne rozwiązanie do miejsc o intensywnym ruchu pojazdów lub ruchu pieszym. Często połączone jest z funkcją automatycznego zamykania. Montowany na ścianie wewnętrznej lub zewnętrznej nad bramą. Komplet fotokomórek na słupkach, montowanych po obu stronach bramy. Kiedy osoba lub pojazd przemieszcza się między fotokomórkami, wiązka światła zostaje przerwana i brama otwiera się. Fotokomórki montowane są na słupkach w określonej odległości od bramy. Programator czasowy zamyka bramę po ustalonym czasie odliczanym od momentu całkowitego otwarcia i/lub przerwania wiązki fotokomórki. Regulowane mikroprzełączniki w skrzynce sterującej Zabezpieczenia Kurtyna świetlna Segmentowa brama szybka jest standardowo wyposażona w kurtynę świetlną. Jest to seria zamontowanych w prowadnicach bocznych fotokomórek, które wykrywają przeszkody podczas zamykania bramy i cofają ją w razie potrzeby Lampy ostrzegawcze - Czerwone Dwa czerwone światła ostrzegawcze migające, kiedy brama jest w ruchu. Światła pulsujące przed rozpoczęciem ruchu bramy i w trakcie jej ruchu. Opcjonalnie: Ciągły sygnał świetlny przed rozpoczęciem ruchu bramy i w trakcie jej ruchu. Montowane na ścianie wewnętrznej i zewnętrznej obok bramy Lampy ostrzegawcze - Zielone Jedno albo dwa zielone światła ostrzegawcze sygnalizują otwarte położenie bramy ciągłym sygnałem świetlnym. Montowane na ścianie wewnętrznej i/lub zewnętrznej obok bramy. Układ napędowy 19

20 Światła regulujące ruchem - Czerwona & Zielona Funkcje dodatkowe W przypadku konieczności kierowani ruchem pojazdów, możliwe jest zamontowanie dwóch czerwonych i dwóch zielonych świateł sygnalizacyjnych wskazujących kierunek jazdy. Zielone światło włącza się po tej stronie bramy, po której wykrywany jest pierwszy zbliżający się pojazd. Wówczas po przeciwnej stronie bramy włącza się światło czerwone. Pojazdy, które znajdą się po tej stronie, muszą ustąpić pierwszeństwa pojazdom jadącym z przeciwnego kierunku na zielonym świetle. Sygnalizacja jest zwykle montowana np. w garażach parkingowych. Montowane na ścianie wewnętrznej i zewnętrznej obok bramy Zasilacz awaryjny Kiedy nie można dopuścić do awarii zasilania albo przewiduje się zwiększone ryzyko awarii zasilania, można zainstalować zasilacz awaryjny UPS, który dostarcza energii wystarczającej na 5 cykli pracy bramy. Montowany na ścianie wewnętrznej obok bramy. Układ napędowy 20

21 4. Wymagania przestrzenne i obiektowe 4.1 Przygotowanie budynku Przygotowanie do montażu ASSA ABLOY OH1042S wysyłana jest w częściach i składana w miejscu instalacji. Dostawa obejmuje wszystkie niezbędne materiały instalacyjne. Dla każdego rodzaju prowadzenia ASSA ABLOY oferuje zestawy montażowe dostosowane do instalacji w danym budynku. 1) Stal 2) Drewno 3) Cegła i beton 4.2 Wymagania przestrzenne DLH = Wysokość światła Wysokość światła otworu bramy DLW = Szerokość światła Szerokość światła otworu bramy D = Głębokość Odległość pomiędzy wewnętrzną powierzchnią ściany a końcem poziomej prowadnicy h = Nadproże Dodatkowa wysokość wymagana nad wysokością światła SL = Przestrzeń boczna, Przestrzeń wymagana do zamontowania prowadnic obok światła otworu. lewa strona SR = Przestrzeń boczna, Przestrzeń wymagana do zamontowania prowadnic obok światła otworu. prawa strona Szare obszary na ilustracjach pokazują wolną przestrzeń, niezbędną do ruchu bramy. Dodatkowa przestrzeń wymagana dla bram z napędem elektrycznym określona jest w specyfikacji technicznej napędu. Wymagania przestrzenne i obiektowe 21

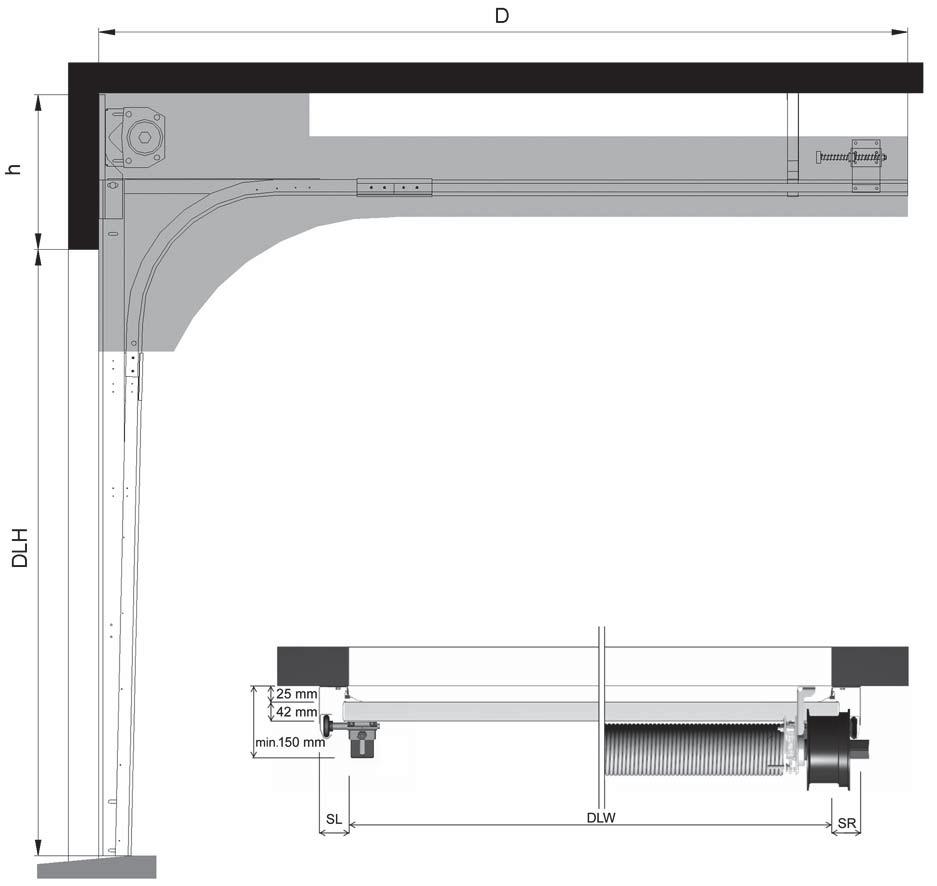

22 4.2.1 Wymagania wolnej przestrzeni SL DLW DLH h SL/SR D 5000 mm 5000 mm 510 mm 165 mm, 415 mm po stronie z napędem DLH mm Widok z boku Widok z góry Wymagania przestrzenne i obiektowe 22

23 4.2.2 Wymagania wolnej przestrzeni HL DLW 5000 mm DLH 5000 mm h HL+320 mm (dla HL 3400 mm) HL+370 mm (dla HL > 3400 mm) SL/SR 165 mm, 415 mm po stronie z napędem D DLH - HL mm Wymienione poniżej bramy muszą być instalowane na ramie, wyposażone w uszczelkę górną A-65. Bramy DLW 4000 mm w ciemnym kolorze zewnętrznym, wychodzące na stronę południową. Widok z boku Widok z góry Wymagania przestrzenne i obiektowe 23

24 4.2.3 Wymagania wolnej przestrzeni VL DLW 5000 mm DLH 5000 mm h DLH mm SL/SR mm D VLS = 525 mm Wymienione poniżej bramy muszą być instalowane na ramie i wyposażone w uszczelkę górną A-65. Bramy DLW 4000 mm w ciemnym kolorze zewnętrznym, wychodzące na stronę południową. Wymagania przestrzenne i obiektowe 24

25 4.2.4 Wymagania wolnej przestrzeni napęd bramy Lokalizacje instalacji OH1042S Lokalizacja napędu OH1042S DLH DLW 130 Wymagania przestrzenne i obiektowe 25

26 5. Serwis Programy konserwacji zapobiegawczej i usługi modernizacyjne Kiedy ruch w przedsiębiorstwie uzależniony jest od rozwiązań wejść i wjazdów, trzeba zadbać o ich prawidłowe działanie. ASSA ABLOY Entrance Systems oferuje specjalistyczne porady w zakresie konserwacji zapobiegawczej i modernizacji. Oferta programów konserwacyjnych oraz usług modernizacyjnych opiera się na rozległym doświadczeniu w pracy z urządzeniami nie tylko naszych marek, ale również rozwiązaniami innych producentów. Do dyspozycji naszych klientów znajduje się wyspecjalizowany personel techniczny, od dziesięcioleci z powodzeniem wykonujący prace konserwacyjne i naprawcze. Programy konserwacji zapobiegawczej Naszym stałym celem jest ograniczanie do minimum strat czasu, energii oraz nieplanowanych przestojów w pracy. Świadczymy całodobowe usługi serwisowe bram przemysłowych i systemów przeładunkowych niezależnie od rodzaju i marki urządzeń. Nasza oferta pakietów Pro-Active Care zapewnia niezawodne funkcjonowanie wejść i wjazdów. Naturalnie oferujemy również modernizację rozwiązań wejść i wjazdów w celu dostosowania ich do potrzeb konkretnego przedsiębiorstwa. Pro-Active Care Konserwacja zapobiegawcza dopasowana do Państwa biznesu Systematyczne przeglądy konserwacyjne mogą wydłużyć żywotność urządzeń i zapobiec niespodziewanym awariom. Nasi technicy dysponują wiedzą i narzędziami niezbędnymi do przeprowadzenia serwisu automatycznych wejść oraz wjazdów, niezależnie od marki i typu urządzeń. Pro-Active Bronze Fundamentem wszystkich planów Pro-Active jest pewność, że posiadane urządzenie podlega regularnym kontrolom, spełnia aktualnie obowiązujące normy bezpieczeństwa i działa bez zarzutu. Każdy plan obejmuje szereg wizyt, zaplanowanych zależnie od potrzeb. Jakiekolwiek nieplanowane wizyty serwisowe w okresie obowiązywania umowy (w tym robocizna, dojazd i części) są realizowane po preferencyjnych stawkach. Pro-Active Silver Pakiet ten zapewnia wszystkie korzyści dostępne w ramach pakietu Pro-Active Bronze, z tą różnicą, że koszt robocizny i dojazdu jest uwzględniony w cenie pakietu, o ile wezwanie serwisowe nastąpi w ramach regularnych godzin pracy. W okresie obowiązywania umowy dodatkowe opłaty pobierane są wyłącznie za części. Pro-Active Gold Pakiet ten zapewnia całkowitą ochronę Państwa rozwiązań wejść i wjazdów. Obejmuje wszystkie korzyści dostępne w ramach pakietu Pro-Active Silver, a dodatkowo wymianę części w przypadku nieplanowanej naprawy lub zaplanowanego przeglądu okresowego. Pakiet Pro-Active Gold to doskonały sposób na rozplanowanie całorocznych wydatków związanych z obsługą i utrzymaniem wejść i wjazdów. Pro-Active Tailor-Flex Jest to nasza najbardziej elastyczna oferta usług konserwacyjno-serwisowych. Pakiet Pro-Active Tailor-Flex projektowany jest przez klienta. Pozwala zaplanować wydatki związane z utrzymaniem wejść i wjazdów, dostosowując je do realnego budżetu. Umożliwia dodawanie i usuwanie poszczególnych usług serwisowych przy jednoczesnym spełnieniu wymagań odnośnie funkcjonalności i bezpieczeństwa. Modernizacja Wejścia i wjazdy to długofalowe inwestycje, po których spodziewamy się tego, co najlepsze. Produkty zmieniają się z upływem czasu, podobnie jak regulacje prawne i charakter działalności przedsiębiorstw. Pomagamy Państwu w zmniejszeniu zużycia energii i spełnieniu współczesnych standardów. Służymy poradą i zestawami modernizacyjnymi przestarzałych instalacji, zapewniając zgodność z przepisami i optymalne funkcjonowanie przez wiele kolejnych lat. Re-active Service Serwis Kontrola naprawczy bezpieczeństwa Pro-Active Bronze Pro-Active Care Pro-Active Silver Pro-Active Gold Pro-Active Tailor-Flex Inne potrzeby indywidualne, takie jak czas reagowania, dokumentacja eksploatacyjno-informacyjna i zaawansowane szkolenia użytkowników Wymiana zużytych części zgodnie z zapobiegawczym programem wymiany części eksploatacyjnych Wymiana części w razie awarii Dojazd i robocizna w przypadku dodatkowych wezwań Zapobiegawcze przeglądy konserwacyjne. 1-4 wizyty w roku Dojazd i robocizna w ramach programu zapobiegawczych przeglądów konserwacyjnych Czas reagowania i priorytetowa realizacja zadań do 24 godz. Prewencyjne przeglądy konserwacyjne, planowane zgodnie z najbardziej rygorystycznymi normami na rynku Kontrolę bezpieczeństwa i jakości zgodnie z obowiązującymi przepisami i normami. Dokumentacja wyników kontroli Dokumentacja stanu technicznego urządzenia, szacowania i wykonanej usługi serwisowej, sporządzana w miejscu instalacji Wyszkolony i fachowy personel techniczny dysponujący bogatą wiedzą, nowoczesnym sprzętem i odpowiednimi częściami* Infolinia dla klientów programu = w cenie pakietu = dodatkowo płatne po preferencyjnych stawkach * Pojazdy serwisowe są zaopatrzone w oryginalne i nowe części zamienne Serwis 26
