Prasa transferowa wielofunkcyjna - podrecznik uzytkownika Nr modelu: ECH-800

Transkrypt

1 Grawerton, ARGO S.A. ul. Krynicka, Gdansk tel.: KAMELEO PRO Spis tresci A. Rysunek zestawieniowy B. Parametry techniczne C. Instrukcja wymiany elementów grzewczych D. Programowanie E. Rozwiazywanie problemów F. Schemat elektryczny G. Schemat techniczny H. Parametry transferu s. 2 s. 2 s. 3 s. 5 s. 6 s. 7 s. 8 s. 9 Strona /9

2 A. Rysunek zestawieniowy 2 Rys. ) Elementy na rysunku. Obudowa 2. Regulacja docisku 3. Przelacznik ograniczajacy 4. Uchwyt uchylny 5. Uchwyt poreczny 6. Plyta grzejna 7. Wyswietlacz i elementy kontrolne 8. Wlacznik B. Parametry techniczne. Nr modelu.: ECH Wymiary: 588*380*450mm 3. Rozmiar plyty grzejnej:2''x5''(29x38cm) 4. Maksymalny rozmiar przedmiotów do nadruku: 290*380*0mm 5. Zasilanie: 230V/Phase; 0V/Phas 6. Moc: 230V/.8KW; 0V/.2KW 7. Zalecane ustawienia: 30~280s; 80~200 C Zakres czasu: 0~999s Temperatura maksymalna: 225 C 8. Rozmiar opakowania: 53*53*53cm 9. Waga brutto: 35.4kg Strona 2/9

3 C. Instrukcja wymiany elementów grzejnych. Montaz grzalki do talerzy a) b) c) d) Wykonaj nastepujace czynnosci: a. Odlacz kabel zasilania plyty glównej. b. Poluzuj sruby mocujace plyte glówna. c. Wysun plyte glówna. d. Zainstaluj grzalke i podepnij kabel zasilajacy. do jednostki sterujacej. W trakcie wykonywania wszystkich czynnosci prasa musi pozostac odlaczona od zasilania 2. Montaz grzalki do kubków Wykonaj nastepujace czynnosci: a. Odlacz kable zasilania i czujnika zamkniecia. b. Podlacz kable zasilajace przystawki do kubków do gniazdek w prasie. W trakcie wykonywania wszystkich czynnosci prasa musi pozostac odlaczona od zasilania Strona 3/9

4 3. Grzalka do czapek a) b) c) d) e) f) Wykonaj nastepujace czynnosci: a. Odlacz kabel zasilania plyty glównej. b. Poluzuj sruby i wysun plyte glówna. c. Odkrec sruby mocujace dolna plyte. d. Zdejmij plyte dolna. e. Do dolnej podstawy zamontuj kopytko do czapek f. Zamontuj grzalke do czapek i podlacz ja do gniazda zasilania w jednostce centralnej. W trakcie wykonywania wszystkich czynnosci prasa musi pozostac odlaczona od zasilania Strona 4/9

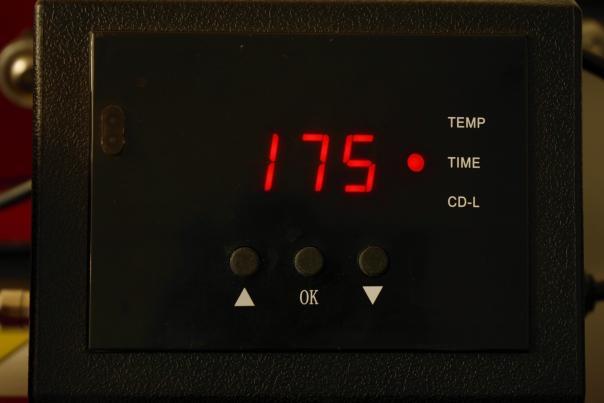

5 D. Programowanie prasy. Ustawienie temperatury a). Po wlaczeniu zasilania wyswietlacz wskazuje OFF. Nacisniecie przycisku OK. przenosi do wyboru skali temperatury. 2. Ustawienie czasu b). Za pomoca przycisków z symbolem strzalki wybieramy skale Celsjusza lub Fahrenheita. Zalecamy ustawienie skali Celsjusza. Wybór zatwierdzamy przyciskiem OK. c). Za pomoca strzalek wybieramy pozadana temperature. Zalecana temperatura zalezy od produktu, na którym wykonywany bedzie proces transferu. Wybór zatwierdzamy przyciskiem OK. a). Za pomoca strzalek wybieramy pozadany czas transferu. Zalecany czas zalezy od produktu, na którym wykonywany bedzie proces transferu. Wybór zatwierdzamy przyciskiem OK. b). Po zatwierdzeniu czasu transferu, wyswietlacz wskazuje aktualna temperature. Temperatura rosnie do wielkosci ustalonej w punkcie. c). Osiagniecie zadanej temperatury jest sygnalizowane sygnalem dzwiekowym. UWAGA. Po ustawieniu parametrów czasu i temperatury na wyswietlaczu wyswietla sie komunikat LO. Biezaca temperatura zacznie sie wyswietlac po osiagnieciu temperatury 0 okolo 00 C. 3. Metody nadruku Krok. Nalezy upewnic sie ze przewód jest poprawnie podlaczony do gniazda. Nastepnie nalezy umiescic przedmiot oraz wydruk z obrazami zwróconymi ku dolowi w strone danego przedmiotu na plycie dolnej, skorygowac docisk do poziomu umiarkowanego i wlaczyc prase. Krok 2. Nalezy ustawic wymagana temperature oraz czas; nastepnie temperatura zacznie wzrastac. Krok 3. Kiedy temperatura wzrosnie do zaprogramowanej wartosci, aktywowany zostanie alarm dzwiekowy; nalezy zamknac dzwignie plyty grzejnej (w miedzyczasie alarm dzwiekowy ustapi); nastapi rozpoczecie transferu. Krok 4. Zegar zacznie odliczac czas. Po uplywie zaprogramowanego czasu otwórz prase i wyjmij material. Transfer Uwaga Wszystkie parametry transferu na produkty Grawerton znajduja sie na stronie Uwaga Po wymianie grzalek prosze korzystac z podobnej metody transferu. Parametry nadruku róznia sie dla poszczególnych przedmiotów. Strona 5/9

6 Uwaga ) Kiedy urzadzenie pozostaje w spoczynku nalezy je wylaczyc i wyjac z gniazda wtyczke gniazda zasilajacego. 2) Maksymalna temperatura jaka mozna ustawic wynosi 225 C. 3) Obracanie sie plyty grzejnej jest procesem naturalnym. E. Rozwiazywanie problemów. Po uruchomieniu, prasa nie dziala ). Nalezy sprawdzic czy wtyczka grzalki jest dobrze podlaczona w gniezdzie skrzynki kontrolnej. 2). Nalezy sprawdzic czy kabel zasilajacy jest prawidlowo wlozony do gniazda pradu. 3). Nalezy sprawdzic czy bezpiecznik sie nie przepalil. 4). Jesli podlaczenie jest prawidlowe, oznacza to, ze transformator jest wadliwy. 2. Wyswietlacz dziala poprawnie, lecz nie zwieksza sie temperatura plyty grzewczej ). Nalezy sprawdzic czy wtyczka grzalki jest dobrze podlaczona w gniezdzie skrzynki kontrolnej. Jesli nie jest, wyswietlacz wskaze wartosc 255, zas prasa zacznie wydawac dzwiek alarmowy. 2). Nalezy sprawdzic czy kontrolka przekaznika jest wlaczona. Jesli nie, moze to oznaczac, ze przekaznik lub wyswietlacz sa uszkodzone. 3). W przypadku, gdy przekaznik zostal juz wymieniony, lecz plyty grzewcza sie nie nagrzewa, nalezy sprawdzic czy plyta grzewcza nie jest uszkodzona, jak równiez sprawdzic mocowanie kabla. 3. Plyta grzewcza dziala poprawnie, lecz wyswietlacz wskazuje temperature 255 C ). Grzalka nie jest podlaczona do skrzynki kontrolnej. Nalezy poprawic mocowanie lub sprawdzic sama wtyczke grzalki. 2). Jesli czujnik temperatury poprawnie przylega do plyty grzejnej, lecz caly czas wskazuje 255 C moze to oznaczac jego uszkodzenie Prasa rozgrzewa sie od temperatury 0-80 C, lecz wyswietlacz nagle wskazuje temperature 200 C lub 300 C. ). Nalezy sprawdzic czy czujnik temperatury przylega do plyty grzejnej. 2). Jesli czujnik temperatury poprawnie przylega do plyty grzejnej, moze to oznaczac uszkodzenie wyswietlacza Temperatura: przy ustawieniu 80 C faktyczna temperatura wynosi ponad 200 C. ). uszkodzony przekaznik lub wyswietlacz w skrzynce kontrolnej. 6. Po wymianie plyty grzewczej, ustawiona temperatura oraz czas odbiegaja od faktyczych wartosci ). Nalezy zresetowac temperature oraz czas 7.W przypadku, gdy kolor wydruku jest zbyt jasny: - za niska temperatura lub za krótki czas transferu - zbyt slaby nacisk 8. W przypadku, gdy kolor wydruku jest zbyt brazowy lub papier transferowy jest przepalony: - za wysoka temperatura lub za dlugi czas transferu 9. W przypadku, gdy wydruk jest rozmazany: - zbyt dlugi czas transferu 0. W przypadku, gdy kolor po transferze jest niewlasciwy: - slaba jakosc papieru - slaba jakosc materialu - niewlasciwie ustawiony sterownik drukarki lub program graficzny. Inne ). W celu poprawnej konserwacji, nalezy regularnie stosowac olej smarowy przy zlaczach. 2). W celu utrzymania dobrej jakosci transferu, nalezy ostroznie obchodzic sie z plyta grzejna. 3) Nalezy przechowywac w suchym miejscu. Strona 6/9

7 F. Schemat elektryczny K0 - wylacznik FU: Bezpiecznik SJ: Cyfrowy uklad sterujacy EHEH2: Przewód grzejny R: Przekaznik T: Transformator Strona 7/9

8 G. Schemat techniczny Nazwa czesci Ilosc Nazwa czesci Ilosc Nazwa czesci Ilosc. Podstawa urzadzenia 2. Kolumny 3. Trzpien regulacyjny 4. Ramie 5. Element usztywniajacy 6. Stojak plyty dolnej 7. Tuleja 8. Uchwyt poreczny 9. Tuleja laczaca 0. Lacznik tulei. Nit 2. Plyta dolna 3. Stopka gumowa Plyta grzejna 5. Pokrywa plyty grzejnej 6. Plyta laczaca 7. Dolna plyta laczaca 8. Lacznik 9. Przewód zasilania 20. Gniazdo bezpiecznika 2. Wlacznik zasilania 22. Obudowa 23. Wyswietlacz cyfrowy 24. Wtyczka 25. Skrzynka kontrolna 26. Oslona kontrolna Pùyta dolna 28. Mata silikonowa 29. Regulator docisku 30. Element usztywniajàcy 3. Zestaw elementu antyrotacyjnego 32. Element antyrotacyjny 33. Uchwyt uchylny 34. Uchwyt 35. Raczka 36. Przelacznik ograniczajacy 2 Strona 8/9

9 H. Parametry transferu. Zalecane parametry transferu na produktach ceramicznych Kubki klasyczne: o Temperatura transferu: 95 C Czas transferu: sekund Kubki LATTE: o Temperatura transferu: 200 C Czas transferu: sekund Filizanka MINI: o Temperatura transferu: 95 C Czas transferu: 250 sekund Talerze: o Temperatura transferu: 95 C Czas transferu: sekund 2. Zalecane parametry transferu na pozostalych produktach Grawerton: Parametry transferu na wszystkich pozostalych produktach z oferty Grawerton sa dostepne na stronie Uwaga Zalecane parametry transferu moga ulec nieznacznej zmianie w zaleznosci od warunków otoczenia lub stopnia zuzycia grzalki. Strona 9/9
