INSTRUKCJA OBSŁUGI PRASA TRANSFEROWA DO NADRUKÓW NA KUBKACH BOXER PRO

Transkrypt

1 INSTRUKCJA OBSŁUGI PRASA TRANSFEROWA DO NADRUKÓW NA KUBKACH BOXER PRO 1/ 9

2 Prasa transferowa Boxer Pro przeznaczona jest do wykonywania nadruków transferowych na ceramicznych kubkach powlekanych i skarbonkach. Prasa posiada opatentowany przez Grawerton ARGO SA system grzejny i jest jedynym urządzeniem na świecie z takim rozwiązaniem technologicznym. Rys. 1. Prasa transferowa Boxer Pro. Opis elementów prasy Boxer Pro: 1. Włącznik. 2. Kontroler parametrów transferu. 3. Przycisk "SET". 4. Przyciski i. 5. Dioda "OUT". 6. Wyświetlacz temperatury. 7. Wyświetlacz czasu. 8. Gałka regulacji docisku. 9. Dźwignia mechanizmu dociskowego. Przed pierwszym uruchomieniem należy: 2/ 9

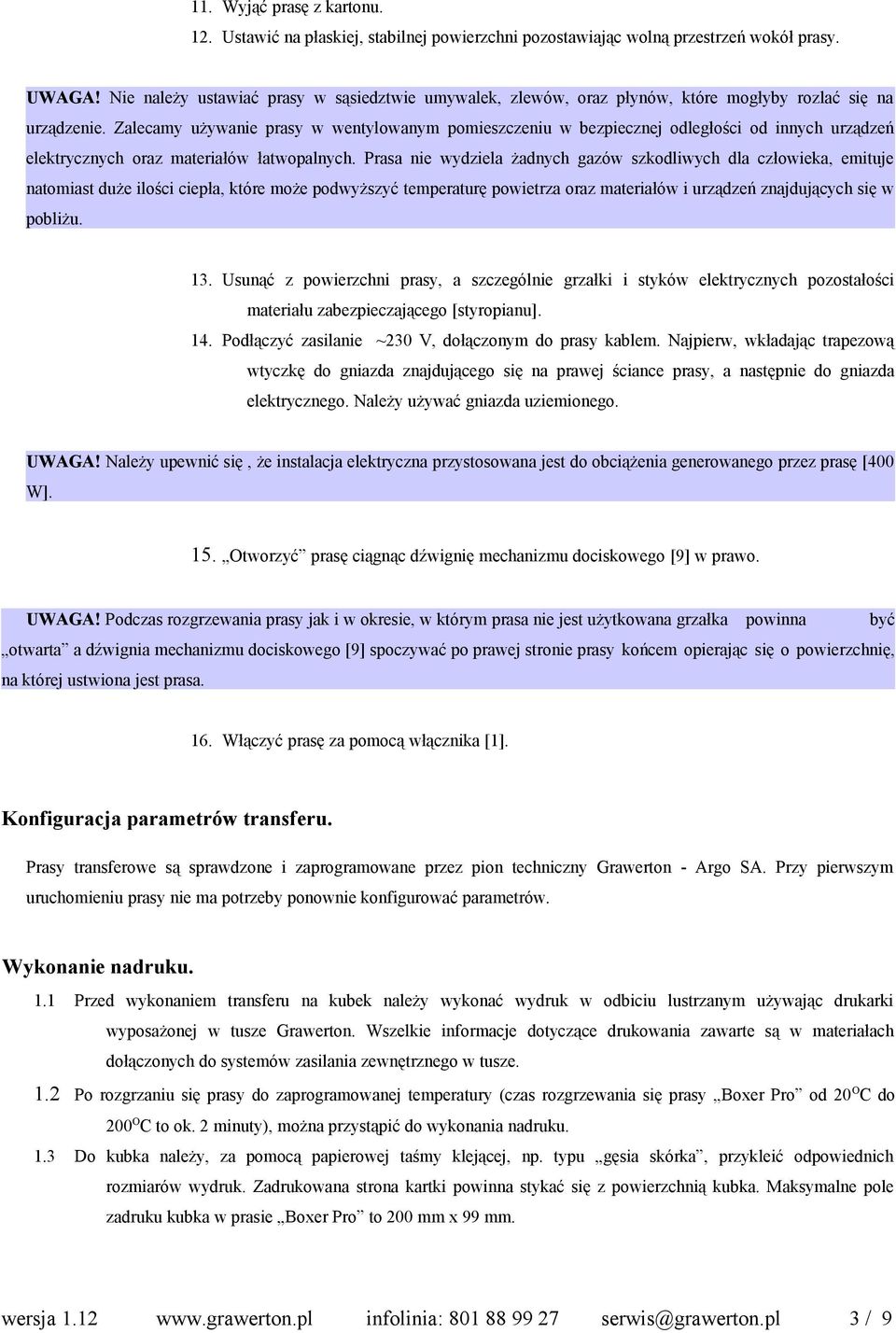

3 11. Wyjąć prasę z kartonu. 12. Ustawić na płaskiej, stabilnej powierzchni pozostawiając wolną przestrzeń wokół prasy. UWAGA! Nie należy ustawiać prasy w sąsiedztwie umywalek, zlewów, oraz płynów, które mogłyby rozlać się na urządzenie. Zalecamy używanie prasy w wentylowanym pomieszczeniu w bezpiecznej odległości od innych urządzeń elektrycznych oraz materiałów łatwopalnych. Prasa nie wydziela żadnych gazów szkodliwych dla człowieka, emituje natomiast duże ilości ciepła, które może podwyższyć temperaturę powietrza oraz materiałów i urządzeń znajdujących się w pobliżu. 13. Usunąć z powierzchni prasy, a szczególnie grzałki i styków elektrycznych pozostałości materiału zabezpieczającego [styropianu]. 14. Podłączyć zasilanie ~230 V, dołączonym do prasy kablem. Najpierw, wkładając trapezową wtyczkę do gniazda znajdującego się na prawej ściance prasy, a następnie do gniazda elektrycznego. Należy używać gniazda uziemionego. UWAGA! Należy upewnić się, że instalacja elektryczna przystosowana jest do obciążenia generowanego przez prasę [400 W]. 15. Otworzyć prasę ciągnąc dźwignię mechanizmu dociskowego [9] w prawo. UWAGA! Podczas rozgrzewania prasy jak i w okresie, w którym prasa nie jest użytkowana grzałka powinna być otwarta a dźwignia mechanizmu dociskowego [9] spoczywać po prawej stronie prasy końcem opierając się o powierzchnię, na której ustwiona jest prasa. 16. Włączyć prasę za pomocą włącznika [1]. Konfiguracja parametrów transferu. Prasy transferowe są sprawdzone i zaprogramowane przez pion techniczny Grawerton Argo SA. Przy pierwszym uruchomieniu prasy nie ma potrzeby ponownie konfigurować parametrów. Wykonanie nadruku. 1.1 Przed wykonaniem transferu na kubek należy wykonać wydruk w odbiciu lustrzanym używając drukarki wyposażonej w tusze Grawerton. Wszelkie informacje dotyczące drukowania zawarte są w materiałach dołączonych do systemów zasilania zewnętrznego w tusze. 1.2 Po rozgrzaniu się prasy do zaprogramowanej temperatury (czas rozgrzewania się prasy Boxer Pro od 20 OC do 200OC to ok. 2 minuty), można przystąpić do wykonania nadruku. 1.3 Do kubka należy, za pomocą papierowej taśmy klejącej, np. typu gęsia skórka, przykleić odpowiednich rozmiarów wydruk. Zadrukowana strona kartki powinna stykać się z powierzchnią kubka. Maksymalne pole zadruku kubka w prasie Boxer Pro to 200 mm x 99 mm. 3/ 9

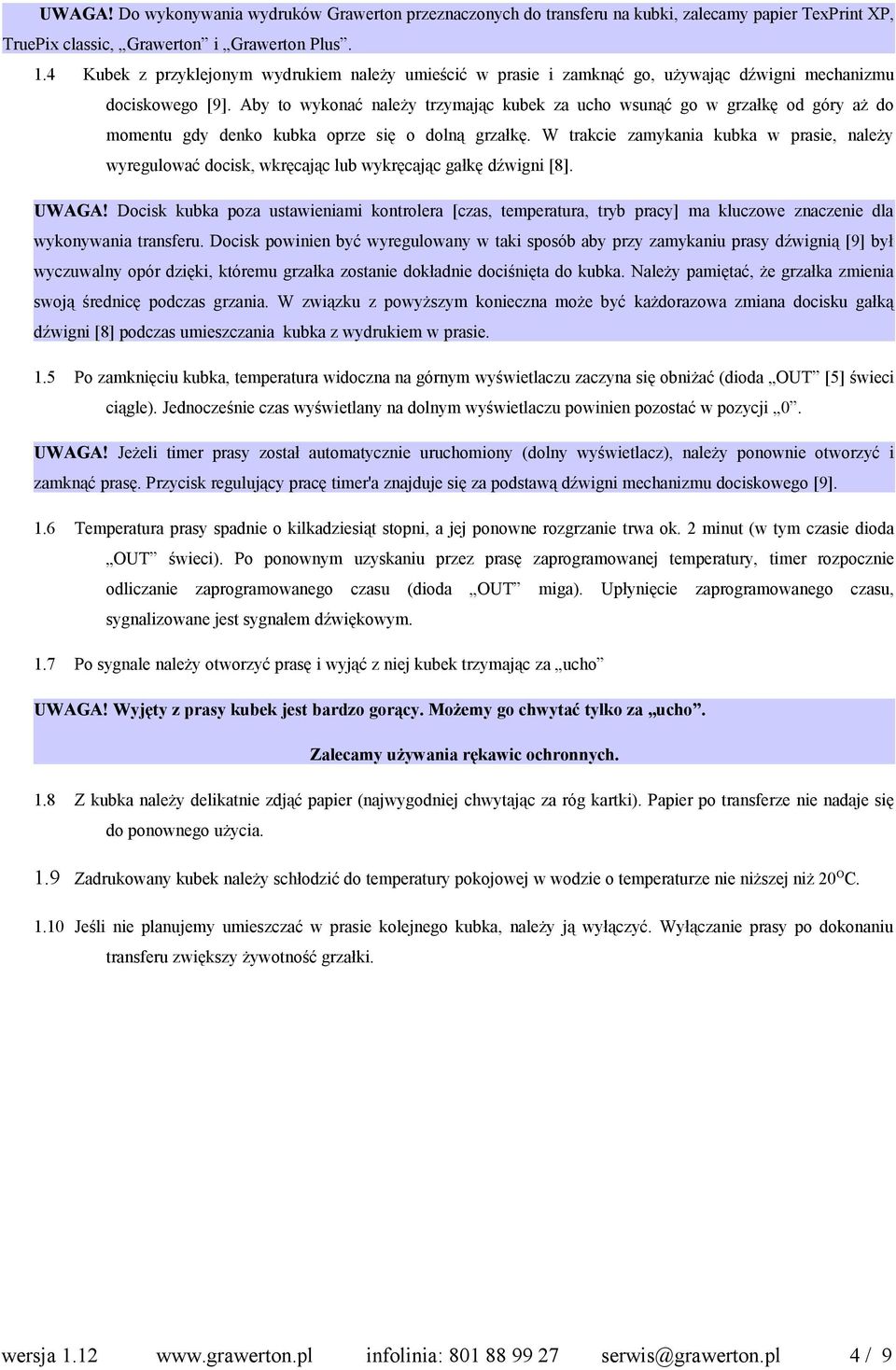

4 UWAGA! Do wykonywania wydruków Grawerton przeznaczonych do transferu na kubki, zalecamy papier TexPrint XP, TruePix classic, Grawerton i Grawerton Plus. 1.4 Kubek z przyklejonym wydrukiem należy umieścić w prasie i zamknąć go, używając dźwigni mechanizmu dociskowego [9]. Aby to wykonać należy trzymając kubek za ucho wsunąć go w grzałkę od góry aż do momentu gdy denko kubka oprze się o dolną grzałkę. W trakcie zamykania kubka w prasie, należy wyregulować docisk, wkręcając lub wykręcając gałkę dźwigni [8]. UWAGA! Docisk kubka poza ustawieniami kontrolera [czas, temperatura, tryb pracy] ma kluczowe znaczenie dla wykonywania transferu. Docisk powinien być wyregulowany w taki sposób aby przy zamykaniu prasy dźwignią [9] był wyczuwalny opór dzięki, któremu grzałka zostanie dokładnie dociśnięta do kubka. Należy pamiętać, że grzałka zmienia swoją średnicę podczas grzania. W związku z powyższym konieczna może być każdorazowa zmiana docisku gałką dźwigni [8] podczas umieszczania kubka z wydrukiem w prasie. 1.5 Po zamknięciu kubka, temperatura widoczna na górnym wyświetlaczu zaczyna się obniżać (dioda OUT [5] świeci ciągle). Jednocześnie czas wyświetlany na dolnym wyświetlaczu powinien pozostać w pozycji 0. UWAGA! Jeżeli timer prasy został automatycznie uruchomiony (dolny wyświetlacz), należy ponownie otworzyć i zamknąć prasę. Przycisk regulujący pracę timer'a znajduje się za podstawą dźwigni mechanizmu dociskowego [9]. 1.6 Temperatura prasy spadnie o kilkadziesiąt stopni, a jej ponowne rozgrzanie trwa ok. 2 minut (w tym czasie dioda OUT świeci). Po ponownym uzyskaniu przez prasę zaprogramowanej temperatury, timer rozpocznie odliczanie zaprogramowanego czasu (dioda OUT miga). Upłynięcie zaprogramowanego czasu, sygnalizowane jest sygnałem dźwiękowym. 1.7 Po sygnale należy otworzyć prasę i wyjąć z niej kubek trzymając za ucho UWAGA! Wyjęty z prasy kubek jest bardzo gorący. Możemy go chwytać tylko za ucho. Zalecamy używania rękawic ochronnych. 1.8 Z kubka należy delikatnie zdjąć papier (najwygodniej chwytając za róg kartki). Papier po transferze nie nadaje się do ponownego użycia. 1.9 Zadrukowany kubek należy schłodzić do temperatury pokojowej w wodzie o temperaturze nie niższej niż 20OC Jeśli nie planujemy umieszczać w prasie kolejnego kubka, należy ją wyłączyć. Wyłączanie prasy po dokonaniu transferu zwiększy żywotność grzałki. 4/ 9

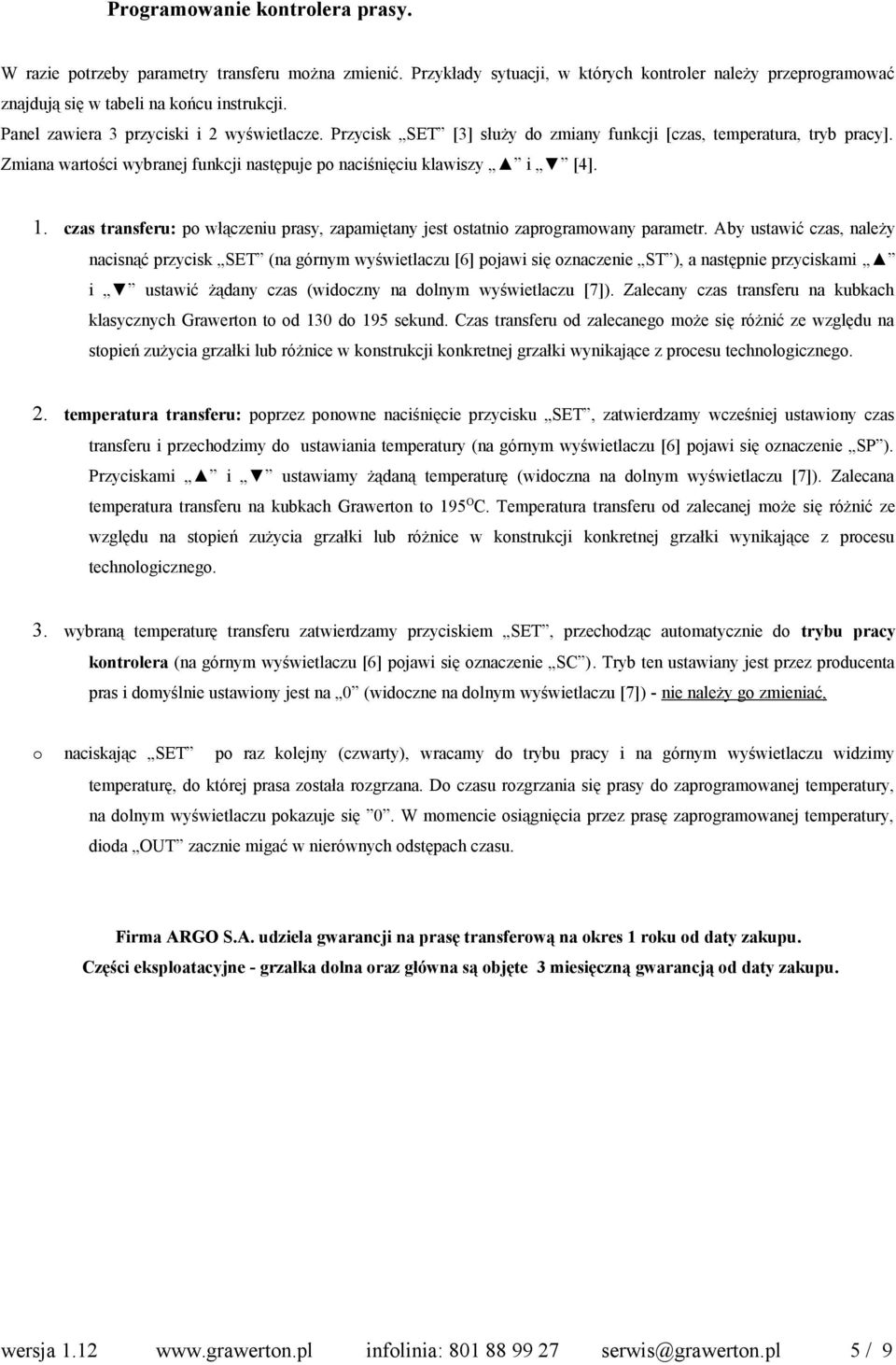

5 Programowanie kontrolera prasy. W razie potrzeby parametry transferu można zmienić. Przykłady sytuacji, w których kontroler należy przeprogramować znajdują się w tabeli na końcu instrukcji. Panel zawiera 3 przyciski i 2 wyświetlacze. Przycisk SET [3] służy do zmiany funkcji [czas, temperatura, tryb pracy]. Zmiana wartości wybranej funkcji następuje po naciśnięciu klawiszy i [4]. 1. czas transferu: po włączeniu prasy, zapamiętany jest ostatnio zaprogramowany parametr. Aby ustawić czas, należy nacisnąć przycisk SET (na górnym wyświetlaczu [6] pojawi się oznaczenie ST ), a następnie przyciskami i ustawić żądany czas (widoczny na dolnym wyświetlaczu [7]). Zalecany czas transferu na kubkach klasycznych Grawerton to od 130 do 195 sekund. Czas transferu od zalecanego może się różnić ze względu na stopień zużycia grzałki lub różnice w konstrukcji konkretnej grzałki wynikające z procesu technologicznego. 2. temperatura transferu: poprzez ponowne naciśnięcie przycisku SET, zatwierdzamy wcześniej ustawiony czas transferu i przechodzimy do ustawiania temperatury (na górnym wyświetlaczu [6] pojawi się oznaczenie SP ). Przyciskami i ustawiamy żądaną temperaturę (widoczna na dolnym wyświetlaczu [7]). Zalecana temperatura transferu na kubkach Grawerton to 195OC. Temperatura transferu od zalecanej może się różnić ze względu na stopień zużycia grzałki lub różnice w konstrukcji konkretnej grzałki wynikające z procesu technologicznego. 3. wybraną temperaturę transferu zatwierdzamy przyciskiem SET, przechodząc automatycznie do trybu pracy kontrolera (na górnym wyświetlaczu [6] pojawi się oznaczenie SC ). Tryb ten ustawiany jest przez producenta pras i domyślnie ustawiony jest na 0 (widoczne na dolnym wyświetlaczu [7]) nie należy go zmieniać, o naciskając SET po raz kolejny (czwarty), wracamy do trybu pracy i na górnym wyświetlaczu widzimy temperaturę, do której prasa została rozgrzana. Do czasu rozgrzania się prasy do zaprogramowanej temperatury, na dolnym wyświetlaczu pokazuje się 0. W momencie osiągnięcia przez prasę zaprogramowanej temperatury, dioda OUT zacznie migać w nierównych odstępach czasu. Firma ARGO S.A. udziela gwarancji na prasę transferową na okres 1 roku od daty zakupu. Części eksploatacyjne grzałka dolna oraz główna są objęte 3 miesięczną gwarancją od daty zakupu. 5/ 9

6 Sytuacje, w których należy przeprogramować kontroler. Rozwiązanie Sytuacja Diagnoza Czas Nadruk na całej powierzchni kubka jest blady Wydruk nie został w całości przetransferowany Nadruk na całej powierzchni Zbyt duża ilość atramentu została przetransferowana na kubka jest ciemny i nieostry kubek Nadruk na spodzie kubka jest jasny i nieostry Dno kubka potrzebuje więcej czasu aby osiągnąć właściwą temperaturę transferu Nadruk pokryty jest białym nalotem Roztopiła się powłoka kubka po czym przykleił się do niej papier Temp. Zwiększ o 15 Zwiększ o sek 10 stopni Zmniejsz o Zmniejsz o 15 sek 10 stopni Zwiększ o 10 sek Zmniejsz o Zmniejsz o 10 sek 15 stopni Nadruk ma w niektórych Możliwe, że okres eksploatacyjny grzałki dobiega końca miejscach jaśniejsze plamy Zwiększ o 10 stopni Nadruk na kubkach wykonywanych jeden po drugim jest coraz jaśniejszy Prasa przegrzewa się i ciepło przekazywane jest na obudowę Podczas transferu słychać trzaski wydobywające się z kubka Kubek przed włożeniem do prasy miał zbyt niską temperaturę. Nadruk przy uchu jest niewyraźny i rozmyty Maksymalny obszar zadruku to 99 mm x 200 mm Docisk Inne Upewnij się, czy timer nie Zwiększ włączył się natychmiast po docisk włożeniu kubka Upewnij się czy wydruk był ostry i wyraźny Zwiększ docisk Przed przyklejeniem papieru włóż kubek na 5 sek do rozgrzanej prasy Wykonaj transfer przy użyciu papieru TexPrint XP, TruePix classic, Grawerton i Grawerton Plus Zwiększ docisk Skontaktuj się z BOK Grawerton Wyłącz prasę i odczekaj nim się schłodzi przed wykonaniem kolejnego kubka Przed przyklejeniem papieru włóż kubek na 5 sek do rozgrzanej prasy Zmniejsz wydruk do Zwiększ maksymalnego formatu docisk obsługiwanego przez prasę Parametry techniczne urządzenia. Parametry techniczne Napięcie V Częstotliwość Hz Moc 400 W Zakres temperatur Zakres czasu 02400C 0999 sekund 6/ 9

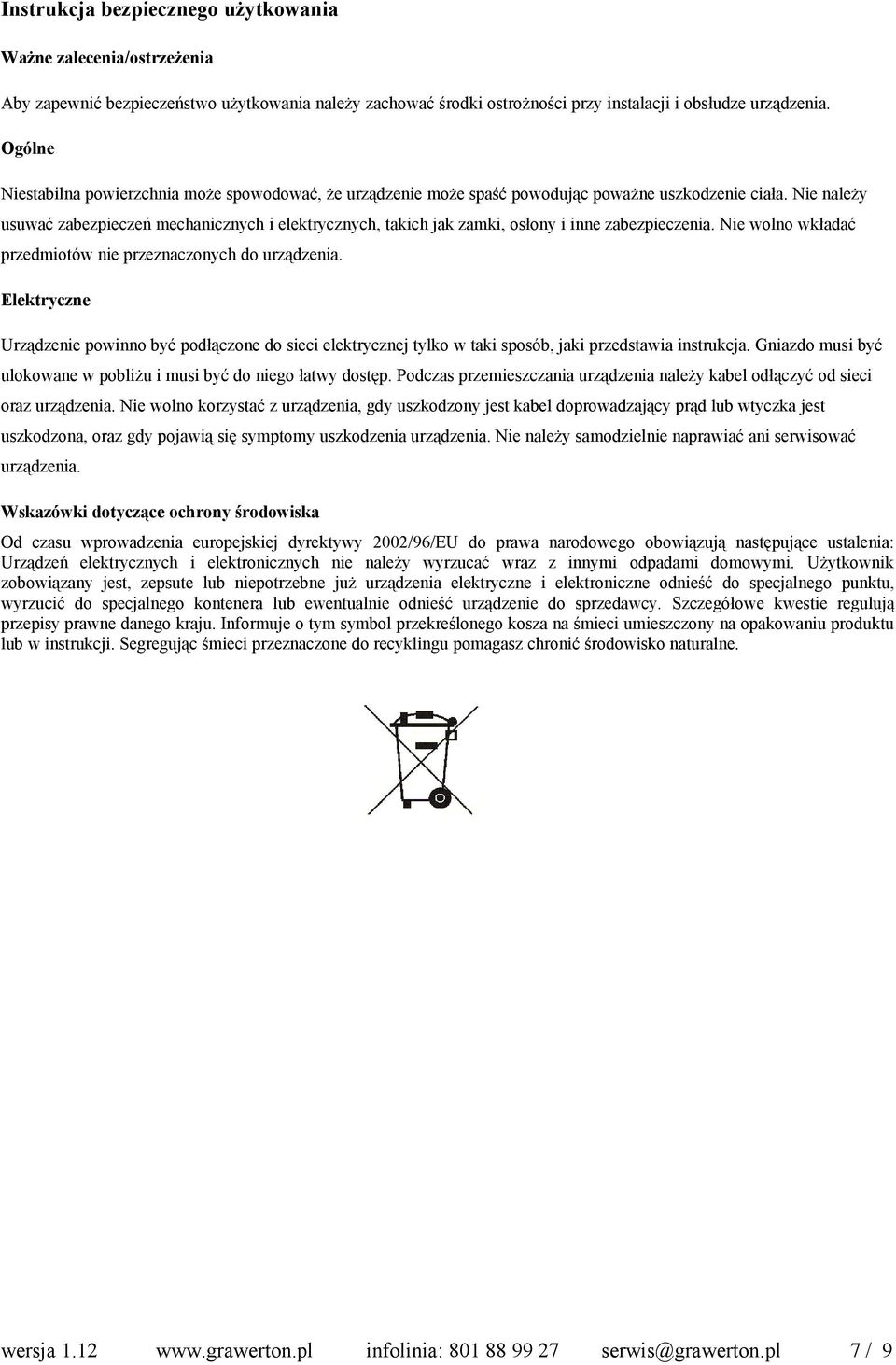

7 Instrukcja bezpiecznego użytkowania Ważne zalecenia/ostrzeżenia Aby zapewnić bezpieczeństwo użytkowania należy zachować środki ostrożności przy instalacji i obsłudze urządzenia. Ogólne Niestabilna powierzchnia może spowodować, że urządzenie może spaść powodując poważne uszkodzenie ciała. Nie należy usuwać zabezpieczeń mechanicznych i elektrycznych, takich jak zamki, osłony i inne zabezpieczenia. Nie wolno wkładać przedmiotów nie przeznaczonych do urządzenia. Elektryczne Urządzenie powinno być podłączone do sieci elektrycznej tylko w taki sposób, jaki przedstawia instrukcja. Gniazdo musi być ulokowane w pobliżu i musi być do niego łatwy dostęp. Podczas przemieszczania urządzenia należy kabel odłączyć od sieci oraz urządzenia. Nie wolno korzystać z urządzenia, gdy uszkodzony jest kabel doprowadzający prąd lub wtyczka jest uszkodzona, oraz gdy pojawią się symptomy uszkodzenia urządzenia. Nie należy samodzielnie naprawiać ani serwisować urządzenia. Wskazówki dotyczące ochrony środowiska Od czasu wprowadzenia europejskiej dyrektywy 2002/96/EU do prawa narodowego obowiązują następujące ustalenia: Urządzeń elektrycznych i elektronicznych nie należy wyrzucać wraz z innymi odpadami domowymi. Użytkownik zobowiązany jest, zepsute lub niepotrzebne już urządzenia elektryczne i elektroniczne odnieść do specjalnego punktu, wyrzucić do specjalnego kontenera lub ewentualnie odnieść urządzenie do sprzedawcy. Szczegółowe kwestie regulują przepisy prawne danego kraju. Informuje o tym symbol przekreślonego kosza na śmieci umieszczony na opakowaniu produktu lub w instrukcji. Segregując śmieci przeznaczone do recyklingu pomagasz chronić środowisko naturalne. 7/ 9

8 Schema Boxer Pro: 8/ 9
