WHITE HORIZON. Wielofunkcyjna prasa transferowa do kubków Nazwa modelu: White Horizon

Transkrypt

1 Grawerton, ARGO S.A. ul. Krynicka 1, Gdansk tel.: Wielofunkcyjna prasa transferowa do kubków WHITE HORIZON Rozpoczecie pracy przy prasie wylacznie po wczesniejszym przeszkoleniu z zakresu funkcjonowania prasy Spis tresci A Postanowienia ogólne B Zastosowanie i dane techniczne C Budowa prasy D Wykonywanie transferu E Uwagi i zalecenia dotyczace uzytkowania prasy F Instrukcja bezpiecznego uzytkowania G Wskazówki dotyczace ochrony srodowiska s. 2 s. 2 s. 3 s. 4 s. 5 s. 5 s. 6 Strona 1/6

2 A Postanowienia ogólne Zrzeczenie sie odpowiedzialnosci. 1. Dolozono wszelkich staran, by informacje zawarte w niniejszej instrukcji byly dokladne i kompletne. Firma Argo SA zastrzega sobie prawo do zmiany specyfikacji sprzetu opisanego w niniejszej instrukcji w dowolnym czasie i bez uprzedniego zawiadomienia. 2. Bez uprzedniej pisemnej zgody Argo SA nie mozna w jakikolwiek sposób reprodukowac, przekazywac, przepisywac, przechowywac w systemie wyszukiwania danych ani tlumaczyc na zaden jezyk zadnej czesci niniejszej instrukcji. 3. Argo SA nie udziela zadnej gwarancji w przypadku uszkodzen wynikajacych z blednego uzytkowania lub awarii maszyny. Ograniczona gwarancja i ograniczenie odpowiedzialnosci. 1. Uzytkownik ponosi odpowiedzialnosc za wybór, konserwacje i dostosowanie sprzetu swojej nagrzewnicy. Argo SA nie gwarantuje nieprzerwanej obslugi ani naprawy bledów ani tez nie gwarantuje, ze funkcje i dzialanie maszyny spelnia oczekiwania uzytkownika. 2. Wszystkie grzalki podlegaja 3 miesiecznej gwarancji od daty zakupu. B Zastosowanie i dane techniczne Zastosowanie: Prasa Horizon sluzy do nadruku metoda sublimacji na kubkach. Prasa jest wyposazona w jedna grzalke do nadruku na kubkach klasycznych. Prasa ma mozliwosc podlaczenia grzalek do kubków latte, latte Max oraz filizanek. Dane techniczne: 1. Zakres napiecia wejsciowego: Volt, 5/6 Hz 2. Zakres mocy wejsciowej: 35 W 3. Zakres temperatury: 22 C ( 43 F) 4. Zakres kontroli czasu: -99 sekund 5. Zakres ustawienia temperatury poczatkowej: 9 19 C (2 38 F) 6. Zakres ustawienia najwyzszej temperatury: 9 22 C (2 43 F) 7. Wymiary: 33x34x3 cm 8. Waga: 12 kg Strona 2/6

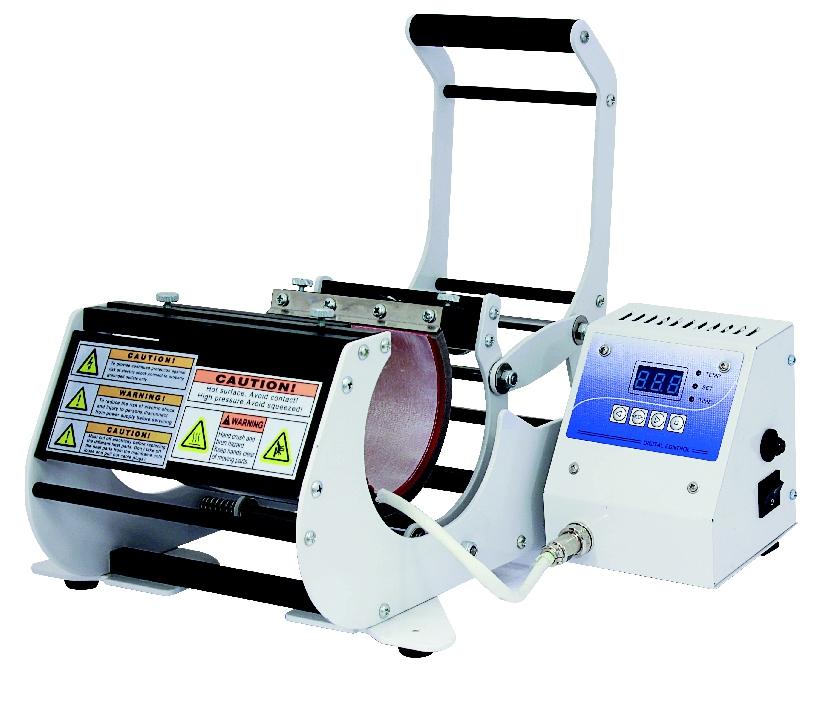

3 C Budowa prasy 1. Elementy prasy 1 Elementy na rysunku 1. Raczka dociskowa 2. Skrzynka kontrolna 3. Wlacznik 4. Grzalka 5. Regulacja docisku Panel kontrolny 6 5 Elementy na rysunku 1. Przycisk Minus 2. Przycisk opcji Mode 3. Przycisk Plus 4. Przycisk Start 5. Lampki kontrolne 6. Wyswietlacz Strona 3/6

4 D Wykonywanie transferu 1. Przygotowanie prasy do transferu Krok 1. Podlacz kabel zasilajacy i wlacz prase. Krok 2. Na wyswietlaczu pojawi sie aktualna temperatura grzalki. Temperatura bedzie rosla. Krok 3. Po nacisnieciu przycisku MODE, czerwona dioda zaswieci sie na wysokosci oznaczenia: SET. Opcja ustawienia temperatury poczatkowej. Przyciskiem Plus, Minus, mozesz ustawic temperature. Krok 4. Po kolejnym nacisnieciu przycisku MODE, czerwona dioda zaswieci sie na wysokosci oznaczenia: TEMP i SET. Opcja ustawienia temperatury koncowej. Przyciskiem Plus, Minus mozesz ustawic temperature. Krok 5. Nastepne nacisniecie przycisku MODE, czerwona dioda zaswieci sie na wysokosci oznaczenia: SET i TIME. Opcja ustawienia czasu. Przyciskiem Plus, Minus mozesz ustawic czas. Krok 6. Po ostatnim nacisnieciu przycisku MODE wyswietli sie aktualna temperatura grzalki na prasie. 2. Domyslne parametry transferu Typ transferu Czas: Temperatura poczatkowa: Temperatura koncowa: Dodatkowe uwagi: Pojedynczy transfer na kubku Seria transferów na kubkach 4 sekund 5 sekund 11 C (23 F) 15 C (3 F) 165 C (33 F) 165 C (33 F) Po wygrzaniu pierwszego kubka kolejny kubek ustaw parametry na serie transferów UWAGA Podane parametry sa parametrami wyjsciowymi. Nalezy pamietac, ze powyzsze parametry moga ulec zmianie z uwagi na warunki w jakich przebywa prasa, rodzaj kubka i stopien zuzycia grzalki 3. Poszczególne etapy wykonywania transferu na kubku 1. Prasa jest gotowa do pracy, kiedy osiagnela zadana temperature, o czym informuje sygnal dzwiekowy co kilka sekund. 2. Wlóz kubek, na którym ma byc transfer, a nastepnie raczka zaciskowa zamknij prase. Jesli docisk jest niewlasciwy (za duzy lub za maly), wyreguluj go sruba. 3. Przygotuj projekt, wydrukuj i wytnij. Nastepnie przyklej wydruk do kubka, wlóz kubek do prasy i zamknij prase. 4. Wcisnij Przycisk Start. Temperatura na prasie spadnie, a nastepnie bedzie rosla do temperatury kocowej. Jak tylko ja osiagnie, zostanie uruchomione odliczanie czasu. 5. Po uplywie danego czasu, uslyszymy sygnal dzwiekowy, który bedzie oznaczal koniec transferu. Nalezy otworzyc raczka prase i wyjac kubek. Strona 4/6

5 E Uwagi i zalecenia dotyczace eksploatacji prasy 1. Sprawdzenie prasy Po prawidlowej instalacji i montazu prasy nalezy koniecznie sprawdzic czy prasa dziala poprawnie, nie zostala uszkodzona w czasie transport i czy nie ma zadnych niedociagniec w zakresie bezpieczenstwa. Ten test moze byc przeprowadzony tylko przez pracodawce badz inna przez niego upowazniona osobe i ma na celu sprawdzenie poprawnosci montazu oraz prawidlowosci funkcjonowania prasy. Pracodawca, pracownik BHP lub inna wykwalifikowana osoba powinna odnotowac test i sporzadzic protokól z ogledzin. Jezeli w trakcie ogledzin stwierdzone zostana uchybienia lub nieprawidlowosci w dzialaniu prasy nalezy sporzadzic pisemny protokól z ogledzin i w ciagu 7 dni roboczych powiadomic o tym firme Argo S.A. Do momentu wyjasnienia zabrania sie uzywania prasy. 2. Informacje i szkolenia Zgodnie z przepisami BHP pracodawca lub inna przez niego upowazniona osoba zobowiazana jest zapoznac pracownika obslugujacego prase z pelna instrukcja obslugi oraz przekazac informacje na temat zagrozen w przypadku niewlasciwego uzytkowania prasy. 3. Bezpieczna odleglosc i wentylacja pomieszczen Zaleta prasy sa jej niewielkie gabaryty, przez co nie zajmuje ona duzej powierzchni pracowniczej. Przejscie przy prasie musi byc odpowiednio szerokie, aby uzytkownik prasy mógl swobodnie pracowac. Podczas wygrzewania moze wydzielac sie nieprzyjemny zapach. Dlatego na stanowisku pracy nalezy sprawdzic koniecznosc zastosowania dodatkowej wentylacji mechanicznej przez inspektora BHP. 4. Srodki ostroznosci Prase moze obslugiwac tylko i wylacznie osoba przeszkolona w zakresie obslugi prasy, po zapoznaniu sie z instrukcja obslugi i ogólnymi przepisami BHP. Prase moze obslugiwac jedna osoba. Nalezy uwazac na plyte grzewcza z uwagi na niebezpieczenstwo poparzenia. Podczas prac konserwatorskich wtyczka musi byc wyciagnieta z gniazdka. F Instrukcja bezpiecznego uzytkowania 1. Wazne zalecenia i ostrzezenia Aby zapewnic bezpieczenstwo uzytkowania nalezy zachowac srodki ostroznosci przy instalacji i obsludze urzadzenia. 2. Ogólne Niestabilna powierzchnia moze spowodowac, ze urzadzenie moze spasc powodujac powazne uszkodzenie ciala. Nie nalezy usuwac zabezpieczen mechanicznych i elektrycznych takich jak zamki, oslony i inne zabezpieczenia. Nie wolno wkladac przedmiotów nie przeznaczonych do urzadzenia. 3. Elektryczne W przypadku, gdy urzadzenie posiada wtyczke z uziemieniem, musi byc podlaczone do gniazdka z uziemieniem Urzadzenie powinno byc podlaczone do sieci elektrycznej tylko w taki sposób, jaki przedstawia instrukcja. Gniazdo musi byc ulokowane w poblizu i musi byc do niego latwy dostep. Podczas przemieszczania urzadzenia nalezy odlaczyc kabel od sieci. Nie wolno korzystac z urzadzenia, gdy uszkodzony jest kabel doprowadzajacy prad lub wtyczka jest uszkodzona oraz gdy pojawia sie symptomy uszkodzenia urzadzenia. Nie nalezy samodzielnie naprawiac ani serwisowac urzadzenia. Strona 5/6

6 G Wskazówki dotyczace ochrony srodowiska Od czasu wprowadzenia europejskiej dyrektywy 22/96/EU do prawa narodowego obowiazuja nastepujace ustalenia: Urzadzen elektrycznych i elektronicznych nie nalezy wyrzucac wraz z innymi odpadami domowymi. Uzytkownik zobowiazany jest zepsute lub niepotrzebne juz urzadzenia elektryczne i elektroniczne odniesc do specjalnego punktu, wyrzucic do specjalnego kontenera lub ewentualnie odniesc urzadzenie do sprzedawcy. Szczególowe kwestie reguluja przepisy prawne danego kraju. Segregujac smieci przeznaczone do recyklingu pomagasz chronic srodowisko naturalne. Strona 6/6
