1 Galaxy VM kva 400 V Dane techniczne 08/2014

2 Informacje prawne Marka Schneider Electric oraz wszelkie zastrzeżone znaki towarowe firmy Schneider Electric Industries SAS wymienione w niniejszym podręczniku stanowią wyłączną własność firmy Schneider Electric SA i jej podmiotów zależnych. Nie mogą być wykorzystywane bez pisemnej zgody właściciela do żadnych celów. Ten podręcznik i jego zawartość podlega ochronie, w rozumieniu francuskiego kodeksu własności intelektualnej (Code de la propriété intellectuelle français zwanego dalej Kodeksem), praw autorskich obejmujących tekst, rysunki i modele, jak również ochronie na mocy prawa znaków towarowych. Użytkownik przyjmuje do wiadomości, że nie może odtwarzać, w celach innych niż na osobisty, niekomercyjny użytek zgodnie z definicją określoną w Kodeksie, żadnych części niniejszego podręcznika na jakichkolwiek nośnikach bez pisemnej zgody firmy Schneider Electric. Użytkownik przyjmuje do wiadomości, że nie może tworzyć żadnych łączy hipertekstowych do niniejszego podręcznika ani jego zawartości. Firma Schneider Electric nie przyznaje żadnych praw ani licencji na osobisty, niekomercyjny użytek w odniesieniu do niniejszego podręcznika lub jego zawartości, z wyjątkiem licencji niewyłącznej uprawniającej do zapoznania się z jego treścią w aktualnej postaci na własną odpowiedzialność. Wszelkie prawa zastrzeżone. Sprzęt elektryczny powinien być instalowany, obsługiwany, serwisowany i konserwowany wyłącznie przez wykwalifikowany personel. Firma Schneider Electric nie ponosi żadnej odpowiedzialności za skutki będące następstwem korzystania z niniejszej dokumentacji. Normy, dane techniczne i konstrukcje ulegają okresowo zmianie. Należy zatem potwierdzić informacje zawarte w tej publikacji.

3 Spis treści kva 400 V Ważne informacje dotyczące bezpieczeństwa...5 Środki ostrożności dotyczące bezpieczeństwa...6 Dane techniczne...8 Omówienie systemu Galaxy VM...8 Zasilacz UPS...8 Opcje baterii...9 Lista modeli...10 Lista modeli zasilaczy UPS...10 Lista modeli modułowych szaf bateryjnych...10 Lista modeli klasycznych szaf bateryjnych...10 Skrzynka wyłączników baterii...10 Przegląd konfiguracji System z pojedynczym zasilaniem System nadmiarowy System szeregowy...13 Współczynnik mocy obciążenia wejściowego...14 Okno napięcia wejściowego...14 Systemy 380 V...14 Systemy 400 V...14 Systemy 415 V...15 Wydajność...15 Wydajność w normalnym trybie pracy...15 Wydajność w trybie EKO...15 Krzywe wydajności normalnego trybu pracy przy napięciu 400 V...16 Baterie...17 Dane techniczne baterii modułowej...17 Dane techniczne klasycznej szafy bateryjnej w Europie, na Bliskim Wschodzie i w Afryce...17 Typowe czasy pracy baterii...18 Napięcie końca rozładowania...19 Zakres napięcia baterii...20 Obniżenie wynikające ze współczynnika mocy obciążenia...20 Współczynniki gazowania baterii...20 Wartości elektrolitu...21 Karta charakterystyki substancji niebezpiecznych baterii...21 Zgodność z normami...21 Komunikacja i zarządzanie...22 Przegląd styków wejściowych i przekaźników wyjściowych...22 Połączenia awaryjnego wyłącznika zasilania (EPO)...23 Planowanie obiektu...24 Dane techniczne wejścia...24 Dane techniczne bypassu...24 Dane techniczne wyjścia...25 Dane techniczne baterii...26 Zalecane przekroje kabli...26 System 160 kva A-025 3

4 kva 400 V System 200 kva...27 Wymagane wyłączniki zasilania od strony sieci...27 Zalecane rozmiary wyłącznika i przełącznika dla wyłącznika wyjściowego systemu (SIB) i wyłącznika serwisowego obejścia (MBB) w systemach szeregowych kva kva...28 Momenty dokręcenia...28 Parametry fizyczne...29 Masa i wymiary...29 Masa i wymiary wysyłki...30 Wymagany prześwit...32 Otoczenie...32 Rozpraszanie ciepła...33 Opcje...34 Opcje sprzętowe...34 Opcje baterii...34 Opcje konfiguracji...34 Ograniczona gwarancja fabryczna firmy Schneider Electric A-025

5 Ważne informacje dotyczące bezpieczeństwa Ważne informacje dotyczące bezpieczeństwa kva 400 V Przeczytaj uważnie niniejsze instrukcje i przyjrzyj się sprzętowi, aby zapoznać się z nim zanim spróbujesz go zainstalować, eksploatować, serwisować czy konserwować. Następujące komunikaty bezpieczeństwa mogą występować w całej instrukcji lub na sprzęcie, aby ostrzec o potencjalnych ryzykach lub zwrócić uwagę na informacje, które wyjaśniają lub ułatwiają procedurę. Dodanie tego symbolu do komunikatów bezpieczeństwa Niebezpieczeństwo lub Ostrzeżenie wskazuje na obecność zagrożenia elektrycznego, które może wywołać obrażenie ciała w przypadku nie zastosowania się do instrukcji. To jest symbol alertu bezpieczeństwa. Służy do ostrzeżenia przed potencjalnym ryzykiem obrażeń ciała. Należy przestrzegać wszystkich komunikatów bezpieczeństwa z tym symbolem, aby uniknąć potencjalnych obrażeń ciała lub śmierci. NIEBEZPIECZEŃSTWO NIEBEZPIECZEŃSTWO wskazuje na niezwykle niebezpieczną sytuację, która w najgorszym przypadku doprowadzi do śmierci lub poważnego obrażenia ciała. Nieprzestrzeganie tych instrukcji skutkuje poważnymi obrażeniami ciała lub śmiercią. OSTRZEŻENIE OSTRZEŻENIE wskazuje na niezwykle niebezpieczną sytuację, która w najgorszym przypadku może doprowadzić do śmierci lub poważnego obrażenia ciała. Nieprzestrzeganie tych instrukcji może skutkować poważnymi obrażeniami ciała lub śmiercią bądź uszkodzeniem sprzętu. PRZESTROGA PRZESTROGA wskazuje na niezwykle niebezpieczną sytuację, która w najgorszym przypadku może doprowadzić do średniego lub niewielkiego obrażenia ciała. Nieprzestrzeganie tych instrukcji może skutkować obrażeniami ciała lub uszkodzeniem sprzętu. NOTYFIKACJA NOTYFIKACJA służy do określenia zachowań, niegrożących obrażeniem ciała. Symbol alertu bezpieczeństwa nie powinien być używany z tym rodzajem komunikatu bezpieczeństwa. Nieprzestrzeganie tych instrukcji może skutkować uszkodzeniem sprzętu A-025 5

6 kva 400 V Uwaga Ważne informacje dotyczące bezpieczeństwa Sprzęt elektryczny powinien być instalowany, obsługiwany, serwisowany i konserwowany wyłącznie przez wykwalifikowany personel. Firma Schneider Electric nie ponosi odpowiedzialności za konsekwencje wynikające z korzystania z tego materiału. Wykwalifikowany personel to osoba, która posiada umiejętności i wiedzę na temat budowy, instalacji, obsługi urządzeń elektrycznych i wzięła udział w szkoleniu z zasad bezpieczeństwa, aby rozpoznać zagrożenia i unikać ich. Środki ostrożności dotyczące bezpieczeństwa NIEBEZPIECZEŃSTWO RYZYKO PORAŻENIA PRĄDEM, WYSTĄPIENIA WYBUCHU LUB ŁUKU ELEKTRYCZNEGO Niniejszy produkt musi zostać zainstalowany zgodnie z danymi technicznymi i wymogami zdefiniowanymi przez firmę Schneider Electric. Dotyczy to w szczególności zewnętrznych i wewnętrznych systemów bezpieczeństwa (wyłączników zasilania od strony sieci, bezpieczników baterii, okablowania, itd.) oraz wymogów dotyczących ochrony środowiska. Firma Schneider Electric nie ponosi odpowiedzialności, jeżeli powyższe wymogi nie są spełnione. Po podłączeniu systemu UPS do instalacji elektrycznej nie należy uruchamiać systemu. Tylko firma Schneider Electric może uruchomić system. Nieprzestrzeganie tych instrukcji skutkuje poważnymi obrażeniami ciała lub śmiercią. NIEBEZPIECZEŃSTWO RYZYKO PORAŻENIA PRĄDEM, WYSTĄPIENIA WYBUCHU LUB ŁUKU ELEKTRYCZNEGO Zasilacz UPS należy zainstalować zgodnie z lokalnymi i krajowymi przepisami. Zainstaluj zasilacz UPS zgodnie z normą: IEC (zawierającym ochronę przed porażeniem prądem, ochronę przez wpływem temperatury, i ochronę przed nadmiernym prądem) lub NEC NFPA 70 w zależności od tego, która norma obowiązuje w Twoim obszarze. Nieprzestrzeganie tych instrukcji skutkuje poważnymi obrażeniami ciała lub śmiercią A-025

7 Ważne informacje dotyczące bezpieczeństwa kva 400 V NIEBEZPIECZEŃSTWO RYZYKO PORAŻENIA PRĄDEM, WYSTĄPIENIA WYBUCHU LUB ŁUKU ELEKTRYCZNEGO Zainstaluj zasilacz UPS we wnętrzu z regulowaną temperaturą, wolnym od zanieczyszczeń charakteryzujących się dobrym przewodnictwem elektrycznym i nadmiernej wilgoci. Zainstaluj zasilacz UPS na powierzchni ognioodpornej, wypoziomowanej i twardej (np. betonowej), która udźwignie ciężar systemu. Nieprzestrzeganie tych instrukcji skutkuje poważnymi obrażeniami ciała lub śmiercią. NIEBEZPIECZEŃSTWO RYZYKO PORAŻENIA PRĄDEM, WYSTĄPIENIA WYBUCHU LUB ŁUKU ELEKTRYCZNEGO Zasilacz UPS nie jest przeznaczony do zastosowania w nietypowym środowisku eksploatacji i dlatego nie należy go instalować w miejscach o następujących cechach: Szkodliwe opary; Wybuchowe mieszanki pyłów lub gazu, żrące gazy bądź ciepło dochodzące z innych źródeł przez przewodnictwo lub promieniowanie; Wilgoć, ścierny pył, para lub w środowisku o dużej wilgotności; Zagrzybienie, owady, robactwo; Wysoko zasolone powietrze lub zanieczyszczone substancje chłodzące; Stopień zanieczyszczenia wyższy niż 2 zgodnie z normą IEC Narażenie na nienaturalne wibracje, wstrząsy, przechyły; Narażenie na bezpośrednie oddziaływanie promieni słonecznych, źródeł ciepła lub silnego pola elektromagnetycznego. Nieprzestrzeganie tych instrukcji skutkuje poważnymi obrażeniami ciała lub śmiercią. RYZYKO PRZEGRZANIA OSTRZEŻENIE Należy zapewnić odpowiednią przestrzeń wokół zasilacza UPS i nie zakrywać otworów wentylacyjnych z góry, dołu, boku lub przodu, gdy zasilacz UPS jest w eksploatacji. Nieprzestrzeganie tych instrukcji może skutkować poważnymi obrażeniami ciała lub śmiercią bądź uszkodzeniem sprzętu. RYZYKO USZKODZENIA SPRZĘTU OSTRZEŻENIE Nie podłączaj wyjścia zasilacza UPS do regenerowanych systemów obciążania, takich jak systemy fotowoltaiczne i napędy falownikowe. Nieprzestrzeganie tych instrukcji może skutkować poważnymi obrażeniami ciała lub śmiercią bądź uszkodzeniem sprzętu A-025 7

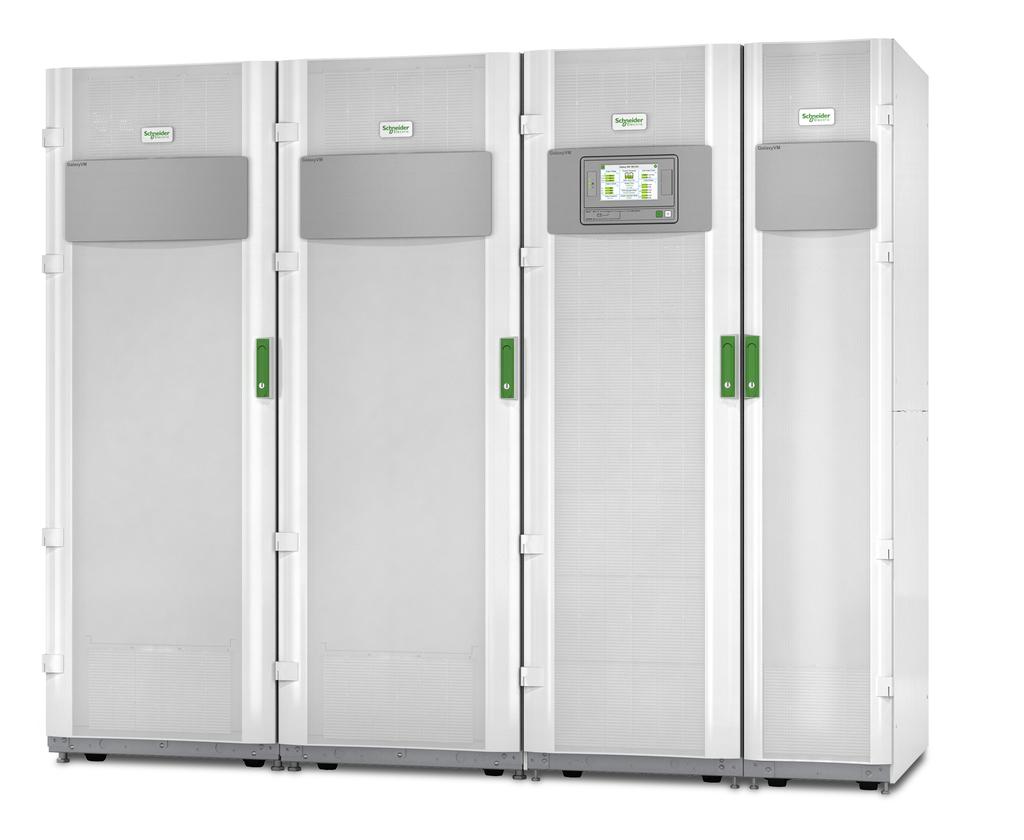

8 kva 400 V Dane techniczne Dane techniczne Omówienie systemu Galaxy VM Zasilacz UPS Widok zasilacza UPS z przodu Zasilacz UPS jest głównym elementem każdego systemu Galaxy VM i składa się z dwóch szaf: Z prawej strony szafa We/Wy przeznaczona na okablowanie i zawierająca urządzenia rozłączające. Z lewej strony szafa zasilająca zawierająca elektronikę zasilającą i interfejs użytkownika A-025

9 Dane techniczne kva 400 V Opcje baterii Modułowe szafy bateryjne Modułowe szafy bateryjne są dostępne w dwóch rozmiarach: Wąska modułowa szafa bateryjna Szeroka modułowa szafa bateryjna Klasyczne szafy bateryjne Klasyczna szafa bateryjna jest dostępna w dwóch rozmiarach: Wąska klasyczna szafa bateryjna Szeroka klasyczna szafa bateryjna A-025 9

10 kva 400 V Dane techniczne Skrzynka wyłączników baterii Skrzynka wyłączników baterii zapewnia ochronę w instalacjach bateryjnych dostosowanych do potrzeb klienta. Skrzynka wyłączników baterii Lista modeli Lista modeli zasilaczy UPS 160 kva UPS (GVMSB160KHS) 200 kva UPS (GVMSB200KHS) 160 kva zasilacz szeregowy UPS (GVMPB160KHS) 200 kva zasilacz szeregowy UPS (GVMPB200KHS) Lista modeli modułowych szaf bateryjnych Modułowa szafa bateryjna szeroka na 12 modułowych szeregów bateryjnych (GVMMODBCWS) Modułowa szafa bateryjna wąska na 6 modułowych szeregów bateryjnych (GVMMODBCNS) Lista modeli klasycznych szaf bateryjnych Rozwiązania dostępne w Europie, na Bliskim Wschodzie i w Afryce: Klasyczne rozwiązanie bateryjne z 1 szeroką szafą A (GVMCBCWEA) Klasyczne rozwiązanie bateryjne z 2 wąskimi szafami C (GVMCBC2NEC) Klasyczne rozwiązanie bateryjne z 2 szerokimi szafami C (GVMCBC2WEC) Klasyczne rozwiązanie bateryjne z 2 szerokimi szafami D (GVMCBC2WED) Klasyczne rozwiązanie bateryjne z 3 szerokimi szafami C (GVMCBC3WEC) Klasyczne rozwiązanie bateryjne z 3 szerokimi szafami D (GVMCBC3WED) Skrzynka wyłączników baterii Rozwiązania dostępne w Europie, na Bliskim Wschodzie i w Afryce: Skrzynka wyłączników baterii Galaxy VM 630 A (GVMBBB630IEC) A-025

11 Dane techniczne Przegląd konfiguracji kva 400 V System z pojedynczym zasilaniem UIB SSIB BB MBB UOB Unit input switch (Przełącznik wejściowy jednostki) Static switch input switch (Przełącznik wejściowy przełącznika statycznego) Battery breaker (Bezpiecznik baterii) Maintenance bypass switch (Przełącznik obejścia serwisowego) Unit output switch (Przełącznik wyjściowy jednostki) A

12 kva 400 V Dane techniczne System nadmiarowy RYZYKO USZKODZENIA SPRZĘTU NOTYFIKACJA Długość kabla bypassu i wyjścia musi być taka sama we wszystkich jednostkach szeregowych UPS, aby zapewnić poprawny rozkład obciążenia w trybie pracy z obejściem. W systemach o pojedynczym zasilaniu wszystkie kable wejściowe muszą mieć taką samą długość. Nieprzestrzeganie tych instrukcji może skutkować uszkodzeniem sprzętu. UIB SSIB BB MBB UOB Unit input switch (Przełącznik wejściowy jednostki) Static switch input switch (Przełącznik wejściowy przełącznika statycznego) Battery breaker (Bezpiecznik baterii) Maintenance bypass switch (Przełącznik obejścia serwisowego) Unit output switch (Przełącznik wyjściowy jednostki) A-025

13 Dane techniczne kva 400 V System szeregowy RYZYKO USZKODZENIA SPRZĘTU NOTYFIKACJA Długość kabla bypassu i wyjścia musi być taka sama we wszystkich jednostkach szeregowych UPS, aby zapewnić poprawny rozkład obciążenia w trybie pracy z obejściem. W systemach o pojedynczym zasilaniu wszystkie kable wejściowe muszą mieć taką samą długość. Nieprzestrzeganie tych instrukcji może skutkować uszkodzeniem sprzętu. UIB SSIB BB MBB UOB SIB Unit input switch (Przełącznik wejściowy jednostki) Static switch input switch (Przełącznik wejściowy przełącznika statycznego) Battery breaker (Bezpiecznik baterii) Maintenance bypass breaker (Wyłącznik obejścia serwisowego) Unit output switch (Przełącznik wyjściowy jednostki) System isolation breaker (Wyłącznik wyjścia systemu) A

14 kva 400 V Dane techniczne Współczynnik mocy obciążenia wejściowego Współczynnik mocy jest podany dla normalnego źródła prądu zmiennego 400 V z obciążeniem liniowym/nieliniowym. 160 kva 200 kva 25% obciążenia 0,97 0,97 50% obciążenia 0,99 0,99 75% obciążenia 0,99 0,99 100% obciążenia 0,99 0,99 Okno napięcia wejściowego Systemy 380 V Systemy 400 V A-025

15 Dane techniczne kva 400 V Systemy 415 V Wydajność Wydajność w normalnym trybie pracy W poniższej tabeli przedstawiamy średnią wydajność systemu przy wyrównanym obciążeniu liniowym i współczynniku mocy na poziomie 0,9. 25% obciążenia 50% obciążenia 75% obciążenia 100% obciążenia 160 kva 200 kva 380 V 400 V V 400 V ,7 95,7 95,7 95,8 95,9 95,8 96,3 96,4 96,5 96,3 96,4 96,5 96,1 96,3 96,3 96,0 96,2 96,4 95,7 95,9 96,1 95,6 95,7 96,0 Wydajność w trybie EKO 25% obciążenia 50% obciążenia 75% obciążenia 100% obciążenia 160 kva 200 kva 380 V 400 V V 400 V ,2 98,3 98,3 98,6 98,6 98,6 99,0 98,9 99,0 99,1 99,1 99,1 99,1 99,2 99,2 99,2 99,2 99,3 99,2 99,3 99,3 99,2 99,3 99, A

16 kva 400 V Dane techniczne Krzywe wydajności normalnego trybu pracy przy napięciu 400 V 160 kva 200 kva A-025

17 Dane techniczne Baterie kva 400 V Dane techniczne baterii modułowej Bateria Pojemność Typ Zalecana temperatura eksploatacji Żywotność Liczba bloków PX12090 C20: 9 Ah VRLA 25 C +/- 3 C 5 lat 40 bloków/ szereg 1 HRL 1234W F2FR C20: 9 Ah 2 VRLA 25 C +/- 3 C 8 lat 40 bloków/ szereg 1 Dane techniczne klasycznej szafy bateryjnej w Europie, na Bliskim Wschodzie i w Afryce Konfiguracja podstawowa 0G-GVMCBCNEB 0G-GVMCBCWEA 0G-GVMCBCWEB Liczba bloków 40 bloków/ szereg 40 bloków/ szereg 40 bloków/ szereg 40 bloków/ szereg 40 bloków/ szereg 40 bloków/ szereg Bateria Pojemność Typ Zalecana temperatura eksploatacji Exide XP12V1800 Yuasa SWL1800 Exide XP12V2500 Yuasa SWL2500 Exide XP12V3000 Yuasa SWL2500 Żywotność C20: 64,9 Ah VRLA 25 C +/- 3 C 7 10 lat C20: 56,6 Ah VRLA 25 C +/- 3 C 7 10 lat C20: 79,9 Ah VRLA 25 C +/- 3 C 7 10 lat C20: 92,4 Ah VRLA 25 C +/- 3 C 7 10 lat C20: 106,3 Ah VRLA 25 C +/- 3 C 7 10 lat C20: 92,4 Ah VRLA 25 C +/- 3 C 7 10 lat 1. Wąskie modułowe szafy bateryjne mogą składać się z 6 szeregów, a szerokie modułowe szafy bateryjne z 12 szeregów W około 9 Ah A

18 kva 400 V Dane techniczne Typowe czasy pracy baterii UWAGA: Czasy pracy baterii należy traktować jedynie orientacyjnie. Typowe czasy pracy baterii w minutach w systemach z modułowymi szafami bateryjnymi Modułowe szafy bateryjne Liczba modułów bateryjnych 160 kva 200 kva (1) GVMMODBCWS 10 6,7 Nie dotyczy (1) GVMMODBCWS (1) GVMMODBCNS 11 7,8 Nie dotyczy 12 8,8 Nie dotyczy 13 9,9 7, , , , ,5 10, ,5 11,5 (2) GVMMODBCWS 24 22,5 17 (2) GVMMODBCWS (1) GVMMODBCNS ,5 (3) GVMMODBCWS ,5 (3) GVMMODBCWS (1) GVMMODBCNS ,5 (4) GVMMODBCWS (4) GVMMODBCWS (1) GVMMODBCNS 54 62,5 47,5 (5) GVMMODBCWS (5) GVMMODBCWS (1) GVMMODBCNS 66 79,5 60,5 (6) GVMMODBCWS 72 88,5 67,5 (6) GVMMODBCWS (1) GVMMODBCNS 78 97,5 74 (7) GVMMODBCWS (7) GVMMODBCWS (1) GVMMODBCNS (8) GVMMODBCWS , A-025

19 Dane techniczne kva 400 V Typowe czasy pracy baterii w minutach w systemach z klasycznymi szafami bateryjnymi Systemy w Europie, na Bliskim Wschodzie i w Afryce Wymagany czas pracy System zasilacza UPS Bateria 5 minut 160 kva GVMCBCWEA 200 kva GVMCBC2NEC 10 minut 160 kva GVMCBC2NEC 200 kva GVMCBC2WEC 15 minut 160 kva GVMCBC2WEC 200 kva GVMCBC2WED 30 minut 160 kva GVMCBC3WEC 200 kva GVMCBC3WED Napięcie końca rozładowania Napięcie wynosi od 1,6 do 1,75 na ogniwo w zależności od obciążenia A

20 kva 400 V Dane techniczne Zakres napięcia baterii Obniżenie wynikające ze współczynnika mocy obciążenia Współczynniki gazowania baterii Współczynniki gazowania baterii dla modułowych szaf bateryjnych Współczynnik gazowania Pojedyncza kaseta Wąska modułowa szafa bateryjna z jedną półką (2 kasety) Szeroka modułowa szafa bateryjna z jedną półką (4 kasety) Typowe wartości cm3/h (ml/h) Maksymalne wartości cm3/h (ml/h) 18 (18) 36 (36) 73 (73) 59 (59) 119 (119) 238 (238) A-025

21 Dane techniczne kva 400 V Wartości elektrolitu Wartości elektrolitu dla modułowych szaf bateryjnych Pojedyncza kaseta Wąska modułowa szafa bateryjna z jedną półką (2 kasety) Szeroka modułowa szafa bateryjna z jedną półką (4 kasety) Objętość elektrolitu w l (gal) Waga elektrolitu w kg (lbs) Waga kwasu siarkowego w kg (lbs) 3,66 (0,967) 7,32 (1,93) 14,6 (3,86) 4,89 (1,08) 9,78 (21,5) 19,6 (43,1) 2,13 (4,69) 4,26 (9,38) 8,52 (18,8) Karta charakterystyki substancji niebezpiecznych baterii UWAGA: Kartę charakterystyki substancji niebezpiecznych (ang. Material Safety Data Sheet, MSDS) można znaleźć w Kompendium Informacji Technicznych pod adresem Wystarczy wpisać skrót MSDS, aby uzyskać najnowsze informacje na ten temat. Zgodność z normami Zasady bezpieczeństwa IEC : , 1. wydanie Systemy bezprzerwowego zasilania (UPS) Część 1.: Wymagania ogólne i wymagania dotyczące bezpieczeństwa UPS EN : , 1. poprawka 1. wydania EMC/EMI/RFI IEC : , 2. wydanie Systemy bezprzerwowego zasilania (UPS) Część 2.: Wymagania dotyczące kompatybilności elektromagnetycznej (EMC) Wydajność IEC : , 2. wydanie Systemy bezprzerwowego zasilania (UPS) Część 3.: Metoda określania właściwości i wymagania dotyczące badań Warunki środowiskowe Oznakowania Transport Warunki sejsmiczne IEC : , 1. wydanie Systemy bezprzerwowego zasilania (UPS) Część 4.: Aspekty środowiskowe Wymagania i raportowanie Atesty CE, C-Tick ISTA 2B Strefy OSHPD IBC2012 i CBC2013 do poziomu dachu kalifornijskiego A

22 kva 400 V Dane techniczne Komunikacja i zarządzanie Sieć lokalna Przedłużenia Magistrala MODBUS Wyjścia przekaźnikowe Wejścia suchych styków Standardowy panel sterowania Alarm dźwiękowy Awaryjne wyłączanie zasilania (wyłącznik EPO) Rozdzielnica zewnętrzna Synchronizacja zewnętrzna Kompensacja transformatora Monitorowanie baterii 100 Mbps 2x karty Rhodes 2 NMC (opcja) Magistrala MODBUS (SCADA & ION- E) 12, z których 6 można konfigurować 12, z których 6 można konfigurować 7-calowy wyświetlacz dotykowy Tak Opcje: Normalnie otwarty Normalnie zamknięty Zewnętrzny 24 VDC SELV Tak Tak, wszystkie 3 fazy Tak Dostępne dla modułowych szaf bateryjnych Przegląd styków wejściowych i przekaźników wyjściowych Styki wejściowe IN 1 IN 2 IN 3 IN 4 IN 5 IN 6 IN 7 IN 9 IN 10 IN 11 Wejście konfigurowalne Wejście konfigurowalne Wejście konfigurowalne Wejście konfigurowalne Wejście konfigurowalne Wejście konfigurowalne Czujnik temperatury transformatora Wymuszone wejście synchronizacji zewnętrznej Wejście synchronizacji zewnętrznej Użyj wstrzymania bypassu elektronicznego A-025

23 Dane techniczne kva 400 V Wyjścia przekaźnikowe OUT 1 OUT 2 OUT 3 OUT 4 OUT 5 OUT 6 OUT 7 OUT 8 Wyjście konfigurowalne Wyjście konfigurowalne Wyjście konfigurowalne Wymuszone wyjście synchronizacji zewnętrznej Wyjście synchronizacji zewnętrznej Wymagane wyjście synchronizacji zewnętrznej Zasilacz UPS w trybie włączonego falownika Wyjście konfigurowalne OUT 9 Wyjście konfigurowalne 10 Wyjście konfigurowalne Połączenia awaryjnego wyłącznika zasilania (EPO) A

24 kva 400 V Planowanie obiektu Planowanie obiektu Dane techniczne wejścia Napięcie wejściowe (V) Połączenia Zakres napięcia (V) Zakres częstotliwości (Hz) Znamionowy prąd wejściowy (A) Maksymalny prąd wejściowy (A) Limit prądu wejściowego (A) Całkowite zniekształcenia harmoniczne (THDI) Maksymalna wytrzymałość zwarciowa (ka) w Icc Ochrona Wjazd 160 kva 200 kva 380 V 400 V 415 V 380 V 400 V 415 V 3-przewodowe (L1, L2, L3 + PE) <3% przy 100% obciążenia <4% przy 50% obciążenia <6% przy 25% obciążenia Znamionowy warunkowy prąd zwarciowy w Icc: 65 ka Znamionowy szczytowy prąd wytrzymywany w Ipk: Icc x 2,2 Urządzenie: Więcej informacji znajdziesz w rozdziale Wymagane wyłączniki zasilania od strony sieci, strona 27 Wbudowany stycznik wsteczny Adaptacyjny 1 40 s 1 System może pracować przy napięciu 600 V przez minutę. Dane techniczne bypassu Znamionowe napięcie bypassu Połączenia Zakres napięcia bypassu (V) Częstotliwość (Hz) 160 kva 200 kva 380 V 400 V 415 V 380 V 400 V 415 V 4-przewodowe (L1, L2, L3 + N + PE) 3-przewodowe (L1, L2, L3 + PE) lub A-025

25 Planowanie obiektu kva 400 V Znamionowe napięcie bypassu Zakres częstotliwości (Hz) Znamionowy prąd bypassu (A) Ochrona 160 kva 200 kva 380 V 400 V 415 V 380 V 400 V 415 V +/-0,1, +/-3, +/-10 (wybierany przez użytkownika). Domyślny to +/ Wbudowany stycznik wsteczny Dane techniczne wyjścia Znamionowe napięcie wyjściowe (V) Połączenia Pojemność przeciążenia Tolerancja napięcia wyjściowego Współczynnik mocy wyjściowej Znamionowy prąd wyjściowy (A) Całkowite zniekształcenia harmoniczne (THDU) Częstotliwość wyjściowa (Hz) Szybkość narastania (Hz/s) Klasyfikacja wydajności wyjściowej (zgodna z normą IEC/ EN ) 160 kva 200 kva 380 V 400 V 415 V 380 V 400 V 415 V 4-przewodowe (L1, L2, L3 + N + PE) 3-przewodowe (L1, L2, L3 + PE) 150% dla 1 minuty (normalny tryb pracy) przy 40 C 125% dla 10 minut (normalny tryb pracy) przy 40 C 150% dla 1 sekundy (tryb pracy baterii) przy 40 C 125% dla 1 minuty (tryb pracy baterii) przy 40 C 1000% dla 100 ms (tryb pracy bypassu) przy 40 C Obciążenie symetryczne (0 100%): +/- 1% statyczne +/- 5% po 2 ms +/- 1% po 50 ms 0, <2% przy 100% obciążenia liniowego <3% przy 100% obciążenia nieliniowego 50/60 (synchronizacja z bypassem) 50/60 Hz +/-0.1% (na wolnym biegu) Programowalne: 0,25; 0,5; 1; 2; 4; 6 Podwójna konwersja: VFI-SS A

26 kva 400 V Planowanie obiektu Znamionowe napięcie wyjściowe (V) Współczynnik szczytu obciążenia Współczynnik mocy obciążenia 160 kva 200 kva 380 V 400 V 415 V 380 V 400 V 415 V Nieograniczony 0,7 prowadzi do 0,5 opóźnienia bez obniżenia Dane techniczne baterii Połączenia Moc zasilania w % mocy wyjściowej Znamionowe napięcia baterii (VDC) Napięcie znamionowe ładowania ciągłego (VDC) Napięcie końca rozładowania (pełne obciążenie) (VDC) Napięcie końca rozładowania (brak obciążenia) (VDC) Prąd baterii przy pełnym obciążeniu i przy nominalnym napięciu baterii (A) Prąd baterii przy pełnym obciążeniu i minimalnym napięciu baterii (A) 160 kva 200 kva DC+, DC-, PE 40% ładowania 80% ładowania 20% ładowania 100% ładowania Kompensacja temperatury -320 mv na C dla T > = 20 C 0 mv na C dla T < 20 C Tętnienie prądu Test baterii Ochrona przed głębokim rozładowaniem Ponowne ładowanie zgodnie z temperaturą baterii Rozruch na zimno < 5% C20 (5 minut czasu zapasowego) Ręczny/automatyczny (do wyboru) Tak Tak Tak Zalecane przekroje kabli Przekroje kabli podane w niniejszej instrukcji są oparte na tabeli 52 C2 normy IEC z następującymi założeniami: Przewodniki 90 C Temperatura otoczenia 30 C A-025

27 Planowanie obiektu kva 400 V Użycie przewodników miedzianych Jeżeli temperatura otoczenia wynosi ponad 30 C, należy wybrać przewodniki o większym przekroju zgodnie ze współczynnikami korekty określonymi przez Międzynarodową Komisję Elektrotechniczną (IEC). System 160 kva Sposób instalacji B1 () 2 B2 () 2 C () 2 Wejście (2) 70 2 (2) 95 2 (2) 50 2 Bypass (2) 70 2 (2) 70 2 (1) 95 2 Wyjście (2) 70 2 (2) 70 2 (1) 95 2 Bateria (2) 70 2 (3) 70 2 (2) 70 2 System 200 kva Sposób instalacji B1 () 2 B2 () 2 C () 2 Wejście (2) 95 2 (2) (2) 70 2 Bypass (2) 70 2 (2) 95 2 (1) Wyjście (2) 70 2 (2) 95 2 (1) Bateria (2) (3) 95 2 (2) 95 2 Wymagane wyłączniki zasilania od strony sieci NIEBEZPIECZEŃSTWO RYZYKO PORAŻENIA PRĄDEM, WYSTĄPIENIA WYBUCHU LUB ŁUKU ELEKTRYCZNEGO Wymienione poniżej wyłączniki zasilania od strony sieci wymagane są do osiągnięcia wartości warunkowego prądu zwarciowego (Icc) na poziomie 65 ka symetrycznej średniej kwadratowej. Nieprzestrzeganie tych instrukcji skutkuje poważnymi obrażeniami ciała lub śmiercią. 160 kva 200 kva Wejście Bypass 1 Wejście Bypass 1 Wyłącznik NSX400H Mic2.3 NSX400H Mic2.3 NSX400H Mic2.3 NSX400H Mic2.3 Klasa (A) Io (A) Ir (x Io) Isd (X Ir) 1, , Stosowane tylko w systemach z podwójnym zasilaniem A

28 kva 400 V Planowanie obiektu Zalecane rozmiary wyłącznika i przełącznika dla wyłącznika wyjściowego systemu (SIB) i wyłącznika serwisowego obejścia (MBB) w systemach szeregowych 160 kva Jednostki szeregowe MBB SIB MBB SIB MBB SIB Wyłącznik NS800H Mic2.0 NS1250H Mic2.0 NS1600H Mic2.0 Klasa (A) Ir (A) 0,8 0,8 0,7 0,7 0,8 0,8 Isd Tr 0,5 4 0,5 4 0, kva Jednostki szeregowe MBB SIB MBB SIB MBB SIB Wyłącznik NS800H Mic2.0 NS1250H Mic2.0 NS1600H Mic2.0 Klasa (A) Ir (A) 1 1 0,9 0,9 1 1 Isd Tr 0,5 4 0,5 4 0,5 4 Momenty dokręcenia Rozmiar śruby M4 M6 M8 M10 M12 M14 Moment dokręcenia 1,7 Nm (1,25 lb-ft) 5 Nm (3,69 lb-ft) 17,5 Nm (12,91 lb-ft) 30 Nm (22 lb-ft) 50 Nm (36,87 lb-ft) 75 Nm (55,31 lb-ft) A-025

29 Planowanie obiektu Parametry fizyczne kva 400 V Masa i wymiary Zasilacz UPS Zasilacz UPS 160 kva (GVMSB160KHS) Szafa zasilająca Szafa We/Wy Zasilacz UPS 200 kva (GVMSB200KHS) Szafa zasilająca Szafa We/Wy Zasilacz szeregowy UPS 160 kva (GVMPB160KHS) Szafa zasilająca Szafa We/Wy Zasilacz szeregowy UPS 200 kva (GVMPB200KHS) Szafa zasilająca Szafa We/Wy Masa w kg Wysokość w Szerokość w Głębokość w Modułowe szafy bateryjne Modułowa szafa bateryjna szeroka na 12 modułowych szeregów bateryjnych (GVMMODBCWS) Modułowa szafa bateryjna wąska na 6 modułowych szeregów bateryjnych (GVMMODBCNS) Masa w kg Wysokość w Szerokość w Głębokość w 1 Masa bez baterii. Każdy moduł bateryjny (GVMMBTU) waży 4 x 30 kg Klasyczne szafy bateryjne Klasyczne rozwiązanie bateryjne z 1 szeroką szafą A (GVMCBCWEA) Klasyczne rozwiązanie bateryjne z 2 wąskimi szafami C (GVMCBC2NEC) Klasyczne rozwiązanie bateryjne z 2 szerokimi szafami C (GVMCBC2WEC) Klasyczne rozwiązanie bateryjne z 2 szerokimi szafami D (GVMCBC2WED) Klasyczne rozwiązanie bateryjne z 3 szerokimi szafami C (GVMCBC3WEC) Klasyczne rozwiązanie bateryjne z 3 szerokimi szafami D (GVMCBC3WED) Masa całkowita w kg Wysokość w Szerokość całkowita w Głębokość w A

30 kva 400 V Planowanie obiektu Skrzynka wyłączników baterii Masa w kg Wysokość w Szerokość w Skrzynka wyłączników baterii 630 A Głębokość w Masa i wymiary wysyłki Zasilacz UPS Masa w kg Wysokość w Szerokość w Głębokość w Zasilacz UPS 160 kva (GVMSB160KHS) Szafa zasilająca Szafa We/Wy 484, Zasilacz UPS 200 kva (GVMSB200KHS) Szafa zasilająca Szafa We/Wy Zasilacz szeregowy UPS 160 kva (GVMPB160KHS) Szafa zasilająca Szafa We/Wy 484, Zasilacz szeregowy UPS 200 kva (GVMPB200KHS) Szafa zasilająca Szafa We/Wy Modułowa szafa bateryjna Modułowa szafa bateryjna szeroka na 12 modułowych szeregów bateryjnych (GVMMODBCWS) Modułowa szafa bateryjna wąska na 6 modułowych szeregów bateryjnych (GVMMODBCNS) Masa w kg Wysokość w Szerokość w Głębokość w 1 Masa bez baterii. Każdy modułowy szereg bateryjny (GVMMBTU) waży 4 x 31,5 kg Klasyczna szafa bateryjna Masa całkowita w kg Wysokość szafy w Szerokość szafy w Głębokość szafy w Klasyczne rozwiązanie bateryjne z 1 szeroką szafą A (GVMCBCWEA) Klasyczne rozwiązanie bateryjne z 2 wąskimi szafami C (GVMCBC2NEC) Klasyczne rozwiązanie bateryjne z 2 szerokimi szafami C (GVMCBC2WEC) Klasyczne rozwiązanie bateryjne z 2 szerokimi szafami D (GVMCBC2WED) A-025

31 Planowanie obiektu kva 400 V Masa całkowita w kg Wysokość szafy w Szerokość szafy w Głębokość szafy w Klasyczne rozwiązanie bateryjne z 3 szerokimi szafami C (GVMCBC3WEC) Klasyczne rozwiązanie bateryjne z 3 szerokimi szafami D (GVMCBC3WED) Skrzynka wyłączników baterii Masa w kg Wysokość w Szerokość w Skrzynka wyłączników baterii 630 A Głębokość w Zestawy Zestaw wyłączników baterii 630 A (GVMBBK630IEC) Zestaw bezpieczników 800 A (GVMFU800WW) Masa w kg Wysokość w Szerokość w 10, , Zestaw kabli 0N , Zestaw kabli 0N , Zestaw kabli 0N , Głębokość w A

32 kva 400 V Planowanie obiektu Wymagany prześwit UWAGA: Publikowane wymiary wymaganego prześwitu dotyczą tylko cyrkulacji powietrza i dostępu serwisowego. Zapoznaj się z krajowymi przepisami bezpieczeństwa odnośnie dodatkowych wymogów w danym państwie. UWAGA: System UPS może być umieszczony w pozycji pionowej przy ścianie; dostęp z tyłu lub z boku nie jest wymagany. Otoczenie Podczas pracy Przechowywanie Temperatura od 0 C do 40 C -15 C do 40 C dla systemów z bateriami -25 C do 55 C dla systemów z bateriami Względna wilgotność 0-95% bez kondensacji 0-95% bez kondensacji Obniżenie wysokości zgodne z normą IEC Słyszalny hałas (1 metr od powierzchni) Klasa ochrony IP 20 Kolor 1000 m: 1, m: 0, m: 0, m: 0, m: 0, dba przy 70% obciążenia i 40 C 65 dba przy 100% obciążenia i 40 C RAL 9003 biały m A-025

33 Planowanie obiektu kva 400 V Rozpraszanie ciepła Wartość znamionowa w kva Rozpraszanie ciepła przy 100% obciążenia (BTU/h) 160 kva 200 kva Normalny tryb pracy Tryb EKO Normalny tryb pracy Tryb EKO A

34 kva 400 V Opcje Opcje Opcje sprzętowe Filtry pyłów Opcje baterii Modułowe szafy bateryjne Klasyczne szafy bateryjne Skrzynka wyłączników baterii Opcje konfiguracji Pojedyncze lub podwójne prowadzenie kabli Prowadzenie górne lub dolne Połączenie bypassu: Wbudowany bypass elektroniczny A-025

35 Ograniczona gwarancja fabryczna firmy Schneider Electric Ograniczona gwarancja fabryczna firmy Schneider Electric kva 400 V Roczna gwarancja fabryczna na trójfazowe urządzenia zasilające lub chłodzące Ograniczona gwarancja oferowana przez firmę Schneider Electric w tym Oświadczeniu o ograniczonej gwarancji fabrycznej ma zastosowanie tylko do produktów zakupionych w celu użycia komercyjnego lub przemysłowego na potrzeby firmy. Warunki gwarancji Firma APC gwarantuje, że produkt będzie wolny od wad materiałowych i wykonawczych przez okres jednego (1) roku od daty uruchomienia produktu, jeżeli uruchomienia produktu dokonał autoryzowany personel serwisu firmy Schneider Electric i odbyło się ono w przeciągu sześciu (6) miesięcy od daty dostarczenia przez firmę Schneider Electric. Gwarancja ta obejmuje naprawę i wymianę wszystkich wadliwych części, łącznie z pracą na miejscu i podróżą do wyznaczonego miejsca. Jeżeli produkt nie spełni warunków powyższej gwarancji, firma Schneider Electric naprawi lub wymieni wszelkie wadliwe części, przy czym wybór formy spełnienia zobowiązania (naprawa lub wymiana) należy wyłącznie do firmy Schneider Electric. W przypadku urządzeń chłodzących firmy Schneider Electric niniejsza gwarancja nie obejmuje resetowania wyłączników automatycznych, wycieków czynnika chłodniczego, materiałów eksploatacyjnych ani czynności należących do konserwacji profilaktycznej. Naprawy lub wymiany wadliwego produktu bądź jego części nie powodują wydłużenia okresu gwarancji. Wszelkie części zamienne dostarczone w ramach gwarancji mogą być nowe albo regenerowane fabrycznie. Gwarancja niezbywalna Niniejsza Gwarancja udzielana jest osobie, firmie, stowarzyszeniu lub innej instytucji (dalej nazywanej Użytkownikiem ), na potrzeby której zakupiony został wskazany tutaj Produkt firmy Schneider Electric. Gwarancja nie może być przekazywana ani zbywana innym osobom bez uprzedniej pisemnej zgody firmy Schneider Electric. Przeniesienie gwarancji Firma Schneider Electric przeniesie na Użytkownika wszelkie gwarancje udzielone przez producentów i dostawców części produktu firmy Schneider Electric, o ile przeniesienie tych gwarancji jest dozwolone. Wszelkie takie gwarancje przenoszone są na zasadzie AS IS (na warunkach, na jakich zostały pierwotnie udzielone), a firma Schneider Electric nie składa żadnych deklaracji co do skuteczności lub zakresu obowiązywania takich gwarancji i nie bierze odpowiedzialności za wynikające z nich zobowiązania producentów lub dostawców. Niniejsza gwarancja nie obejmuje części, które objęte są gwarancjami przeniesionymi A

36 kva 400 V Rysunki, opisy Ograniczona gwarancja fabryczna firmy Schneider Electric Firma Schneider Electric gwarantuje, że w okresie gwarancyjnym i na warunkach gwarancji określonych w niniejszym dokumencie produkt firmy Schneider Electric będzie w istotnym zakresie zgodny z opisami zawartymi w Opublikowanych Danych Technicznych firmy Schneider Electric lub, jeśli mają one zastosowanie, na rysunkach poświadczonych przez przedstawiciela firmy Schneider Electric i uzgodnionych z nim (ze Specyfikacjami ). Specyfikacje nie stanowią gwarancji parametrów i jakości pracy ani nie są gwarancją przydatności do konkretnego celu. Wykluczenia Firma Schneider Electric nie będzie ponosić odpowiedzialności z tytułu niniejszej gwarancji, jeśli przeprowadzone przez nią testy i badania ujawnią, że rzekoma usterka produktu faktycznie nie występuje albo powstała w wyniku nieprawidłowego postępowania bądź niedbalstwa nabywcy lub osób trzecich, nieprawidłowej instalacji bądź testowania. Poza tym firma Schneider Electric nie będzie ponosić odpowiedzialności z tytułu niniejszej gwarancji w przypadku nieautoryzowanych prób naprawy lub modyfikacji błędnego lub nieodpowiedniego napięcia lub połączenia elektrycznego, nieodpowiednich warunków pomieszczenia, w którym pracuje urządzenie, atmosfery sprzyjającej korozji oraz w przypadku naprawy, instalacji i uruchomienia przez personel niewyznaczony przez firmę Schneider Electric, zmiany lokalizacji lub przeznaczenia, narażenia na działanie żywiołów, siły wyższej, ognia, kradzieży lub instalacji wbrew zaleceniom i danym technicznym firmy Schneider Electric, lub w każdym przypadku zmiany, zniszczenia lub usunięcia numeru seryjnego firmy Schneider Electric, lub w razie innego powodu wykraczającego poza zamierzone użytkowanie. NIE UDZIELA SIĘ ŻADNYCH INNYCH GWARANCJI JAWNYCH I DOMNIEMANYCH, WYWIEDZIONYCH Z INTERPRETACJI PRZEPISÓW BĄDŹ W INNY SPOSÓB, NA PRODUKTY SPRZEDANE, SERWISOWANE LUB DOSTARCZANE NA MOCY TEJ UMOWY LUB W ZWIĄZKU Z NIĄ. FIRMA SCHNEIDER ELECTRIC WYKLUCZA WSZELKIE DOMNIEMANE GWARANCJE WARTOŚCI HANDLOWEJ, SPEŁNIENIA OCZEKIWAŃ I PRZYDATNOŚCI DO KONKRETNEGO CELU. GWARANCJE UDZIELONE JAWNIE PRZEZ FIRMĘ SCHNEIDER ELECTRIC NIE ZOSTANĄ POSZERZONE, OGRANICZONE ANI ZMODYFIKOWANE W WYNIKU UDZIELANIA PRZEZ FIRMĘ SCHNEIDER ELECTRIC PORAD TECHNICZNYCH BĄDŹ INNYCH ANI ŚWIADCZENIA USŁUG SERWISOWYCH W ZWIĄZKU Z PRODUKTEM; UDZIELANIE TAKICH PORAD I ŚWIADCZENIE TAKICH USŁUG NIE POWODUJE POWSTANIA ZOBOWIĄZAŃ ANI OBOWIĄZKÓW PO STRONIE FIRMY SCHNEIDER ELECTRIC. POWYŻSZE GWARANCJE I REKOMPENSATY SĄ JEDYNYMI OBOWIĄZUJĄCYMI I ZASTĘPUJĄ WSZELKIE INNE UDZIELONE GWARANCJE I DEKLAROWANE REKOMPENSATY. POWYŻSZE GWARANCJE DEFINIUJĄ WSZYSTKIE ZOBOWIĄZANIA FIRMY SCHNEIDER ELECTRIC ORAZ WSZYSTKIE PRZYSŁUGUJĄCE UŻYTKOWNIKOWI REKOMPENSATY Z TYTUŁU NARUSZENIA GWARANCJI. GWARANCJE FIRMY SCHNEIDER ELECTRIC UDZIELANE SĄ WYŁĄCZNIE NABYWCY I NIE OBEJMUJĄ OSÓB TRZECICH. W ŻADNYM WYPADKU FIRMA SCHNEIDER ELECTRIC, JEJ ZARZĄD, DYREKCJA, FIRMY ZALEŻNE LUB PRACOWNICY NIE BĘDĄ PONOSIĆ ODPOWIEDZIALNOŚCI ZA JAKIEKOLWIEK SZKODY POŚREDNIE, SZCZEGÓLNE, WYNIKOWE LUB BĘDĄCE SKUTKIEM WYROKÓW KARNYCH, POWSTAŁE W WYNIKU UŻYCIA, SERWISOWANIA LUB INSTALACJI PRODUKTÓW, NIEZALEŻNIE OD TEGO, CZY ODPOWIEDZIALNOŚĆ TAKA BYŁABY ODPOWIEDZIALNOŚCIĄ KONTRAKTOWĄ, CZY DELIKTOWĄ, CZY POWSTAŁABY Z POWODU WINY, ZANIEDBANIA, CZY RYZYKA, I NIEZALEŻNIE OD TEGO, CZY FIRMA SCHNEIDER ELECTRIC BYŁA WCZEŚNIEJ INFORMOWANA O MOŻLIWOŚCI WYSTĄPIENIA TAKICH SZKÓD. W SZCZEGÓLNOŚCI FIRMA SCHNEIDER ELECTRIC NIE PONOSI ODPOWIEDZIALNOŚCI ZA ŻADNE KOSZTY, TAKIE JAK KOSZTY WYNIKŁE Z UTRATY ZYSKÓW LUB DOCHODÓW, UTRATY SPRZĘTU, MOŻLIWOŚCI UŻYTKOWANIA SPRZĘTU, OPROGRAMOWANIA LUB DANYCH ANI ZA A-025

37 Ograniczona gwarancja fabryczna firmy Schneider Electric kva 400 V KOSZTY PRODUKTÓW ZASTĘPCZYCH, ROSZCZEŃ STRON TRZECICH LUB INNE. ŻADEN HANDLOWIEC, PRACOWNIK LUB AGENT FIRMY SCHNEIDER ELECTRIC NIE JEST UPOWAŻNIONY DO DODAWANIA LUB ZMIANY WARUNKÓW NINIEJSZEJ GWARANCJI. WARUNKI GWARANCJI MOGĄ BYĆ MODYFIKOWANE TYLKO W FORMIE PISEMNEJ PODPISANEJ PRZEZ ZARZĄD I DZIAŁ PRAWNY FIRMY SCHNEIDER ELECTRIC. Roszczenia gwarancyjne Klienci z problemami dotyczącymi roszczeń gwarancyjnych mają dostęp do światowej sieci obsługi klienta za pośrednictwem strony firmy SCHNEIDER ELECTRIC pod adresem: ELECTRIC.com/support/ contact/. Wybierz swój kraj z menu rozwijanego wyboru krajów. Otwórz kartę Wsparcie u góry strony internetowej, aby uzyskać informacje dotyczące obsługi klienta w swoim kraju A
