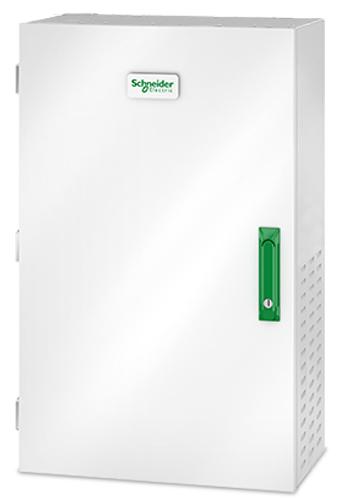

1 Galaxy VM Instalacja 09/2016

2 Informacje prawne Marka Schneider Electric oraz wszelkie zastrzeżone znaki towarowe firmy Schneider Electric Industries SAS wymienione w niniejszym podręczniku stanowią wyłączną własność firmy Schneider Electric SA i jej podmiotów zależnych. Nie mogą być wykorzystywane bez pisemnej zgody właściciela do żadnych celów. Ten podręcznik i jego zawartość podlega ochronie, w rozumieniu francuskiego kodeksu własności intelektualnej (Code de la propriété intellectuelle français zwanego dalej Kodeksem), praw autorskich obejmujących tekst, rysunki i modele, jak również ochronie na mocy prawa znaków towarowych. Użytkownik przyjmuje do wiadomości, że nie może odtwarzać, w celach innych niż na osobisty, niekomercyjny użytek zgodnie z definicją określoną w Kodeksie, żadnych części niniejszego podręcznika na jakichkolwiek nośnikach bez pisemnej zgody firmy Schneider Electric. Użytkownik przyjmuje do wiadomości, że nie może tworzyć żadnych łączy hipertekstowych do niniejszego podręcznika ani jego zawartości. Firma Schneider Electric nie przyznaje żadnych praw ani licencji na osobisty, niekomercyjny użytek w odniesieniu do niniejszego podręcznika lub jego zawartości, z wyjątkiem licencji niewyłącznej uprawniającej do zapoznania się z jego treścią w aktualnej postaci na własną odpowiedzialność. Wszelkie prawa zastrzeżone. Sprzęt elektryczny powinien być instalowany, obsługiwany, serwisowany i konserwowany wyłącznie przez wykwalifikowany personel. Firma Schneider Electric nie ponosi żadnej odpowiedzialności za skutki będące następstwem korzystania z niniejszej dokumentacji. Ze względu na okresowe modyfikowanie norm, danych technicznych i konstrukcji należy potwierdzić informacje zawarte w tej publikacji.

3 Spis treści Ważne instrukcje bezpieczeństwa ZACHOWAJ TE INSTRUKCJE...5 Środki ostrożności dotyczące bezpieczeństwa...6 Bezpieczeństwo przy pracach elektrycznych...9 Bezpieczeństwo przy obsłudze baterii...10 Używane symbole Dane techniczne...12 Dane techniczne skrzynki wyłączników baterii...12 Ustawienia wyzwalacza wyłącznika w skrzynce wyłączników baterii...12 Waga i wymiary skrzynki wyłączników baterii...12 Zalecane przekroje kabli...12 Momenty dokręcenia...13 Wstęp...14 Przegląd zestawu montażowego 0H Procedura instalacji...15 Montaż skrzynki wyłączników baterii na ścianie...16 Przygotowanie skrzynki wyłączników baterii na kable...17 Połączenie kabli zasilających i sygnałowych A 025 3

4

5 Ważne instrukcje bezpieczeństwa ZACHOWAJ TE INSTRUKCJE Ważne instrukcje bezpieczeństwa ZACHOWAJ TE INSTRUKCJE Przeczytaj uważnie niniejsze instrukcje i przyjrzyj się sprzętowi, aby zapoznać się z nim, zanim spróbujesz go zainstalować, eksploatować, serwisować czy konserwować. Następujące komunikaty bezpieczeństwa mogą występować w całej instrukcji lub na sprzęcie, aby ostrzec o potencjalnych ryzykach lub zwrócić uwagę na informacje, które wyjaśniają lub ułatwiają procedurę. Dodanie tego symbolu do komunikatów bezpieczeństwa Niebezpieczeństwo lub Ostrzeżenie wskazuje na obecność zagrożenia elektrycznego, które może wywołać obrażenie ciała w przypadku niestosowania się do instrukcji. To jest symbol alertu bezpieczeństwa. Służy do ostrzeżenia przed potencjalnym ryzykiem obrażeń ciała. Należy przestrzegać wszystkich komunikatów bezpieczeństwa z tym symbolem, aby uniknąć potencjalnych obrażeń ciała lub śmierci. wskazuje na niezwykle niebezpieczną sytuację, która w najgorszym przypadku doprowadzi do śmierci lub poważnego obrażenia ciała. OSTRZEŻENIE OSTRZEŻENIE wskazuje na niezwykle niebezpieczną sytuację, która w najgorszym przypadku może doprowadzić do śmierci lub poważnego obrażenia ciała. Nieprzestrzeganie tych instrukcji może skutkować poważnymi obrażeniami ciała lub śmiercią bądź uszkodzeniem sprzętu. PRZESTROGA PRZESTROGA wskazuje na niezwykle niebezpieczną sytuację, która w najgorszym przypadku może doprowadzić do średniego lub niewielkiego obrażenia ciała. Nieprzestrzeganie tych instrukcji może skutkować obrażeniami ciała lub uszkodzeniem sprzętu. NOTYFIKACJA NOTYFIKACJA służy do określenia zachowań, niegrożących obrażeniem ciała. Symbol alertu bezpieczeństwa nie powinien być używany z tym rodzajem komunikatu bezpieczeństwa. Nieprzestrzeganie tych instrukcji może skutkować uszkodzeniem sprzętu A 025 5

6 Uwaga Ważne instrukcje bezpieczeństwa ZACHOWAJ TE INSTRUKCJE Sprzęt elektryczny powinien być instalowany, obsługiwany, serwisowany i konserwowany wyłącznie przez wykwalifikowany personel. Firma Schneider Electric nie ponosi odpowiedzialności za konsekwencje, wynikające z nieprawidłowego korzystania z niniejszej instrukcji lub z niestosowania się do zawartych w niej zaleceń. Wykwalifikowany personel to osoba, która posiada umiejętności i wiedzę na temat budowy, instalacji, obsługi urządzeń elektrycznych i wzięła udział w szkoleniu z zasad bezpieczeństwa, aby być w stanie rozpoznawać zagrożenia i unikać ich. Środki ostrożności dotyczące bezpieczeństwa Należy dokładnie zapoznać się ze wszystkimi instrukcjami bezpieczeństwa w niniejszym dokumencie i ich przestrzegać. Przed rozpoczęciem instalowania systemu UPS lub pracy na nim przeczytaj wszystkie instrukcje w Podręczniku instalacji. Nie instaluj zasilacza UPS przed zakończeniem prac budowlanych i posprzątaniem pomieszczenia przeznaczonego do instalacji A 025

7 Ważne instrukcje bezpieczeństwa ZACHOWAJ TE INSTRUKCJE Niniejszy produkt musi zostać zainstalowany zgodnie z danymi technicznymi i wymogami zdefiniowanymi przez firmę Schneider Electric. Dotyczy to w szczególności zewnętrznych i wewnętrznych systemów bezpieczeństwa (wyłączników zasilania od strony sieci, bezpieczników baterii, okablowania itd.) oraz wymogów dotyczących ochrony środowiska. Firma Schneider Electric nie ponosi odpowiedzialności, jeżeli powyższe wymogi nie zostaną spełnione. Po podłączeniu systemu UPS do instalacji elektrycznej nie należy uruchamiać systemu. Tylko firma Schneider Electric może uruchomić system. System UPS należy zainstalować zgodnie z przepisami lokalnymi i krajowymi. Zainstaluj zasilacz UPS zgodnie z: normą IEC (zawierającą ochronę przeciwporażeniową, ochronę przed skutkami oddziaływania cieplnego i ochronę przed prądem nadmiarowym) lub normą NEC NFPA 70 lub Kanadyjskim Kodeksem Elektrycznym (C22.1, Część 1) w zależności od tego, która norma obowiązuje w danym obszarze. Zainstaluj zasilacz UPS w zamkniętym pomieszczeniu z regulowaną temperaturą, wolnym od zanieczyszczeń i nadmiernej wilgoci. Zainstaluj zasilacz UPS na powierzchni niepalnej, wypoziomowanej i twardej (np. betonowej), która jest w stanie utrzymać ciężar systemu A 025 7

8 Ważne instrukcje bezpieczeństwa ZACHOWAJ TE INSTRUKCJE Zasilacz UPS nie jest przeznaczony do zastosowania w nietypowym środowisku eksploatacji i dlatego nie należy go instalować w miejscach o następujących cechach: szkodliwe opary; wybuchowe mieszanki pyłów lub gazu, żrące gazy bądź ciepło dochodzące z innych źródeł przez przewodnictwo lub promieniowanie; wilgoć, ścierny pył, para lub w środowisku o dużej wilgotności; zagrzybienie, owady, robactwo; wysoko zasolone powietrze lub zanieczyszczone substancje chłodzące; stopień zanieczyszczenia wyższy niż 2 zgodnie z normą IEC ; narażenie na nienaturalne wibracje, wstrząsy i przewrócenie; narażenie na bezpośrednie oddziaływanie promieni słonecznych, źródeł ciepła lub silnego pola elektromagnetycznego. Nie wierć ani nie wycinaj otworów na kable lub przewody kablowe w zainstalowanych płytach montażowych i nie wierć ani nie wycinaj otworów w pobliżu UPS-a. OSTRZEŻENIE RYZYKO WYSTĄPIENIA ŁUKU Nie dokonuj w produkcie zmian mechanicznych (obejmujących usunięcie części szafy lub wiercenie/wycinanie dziur), które nie zostały opisane w Podręczniku instalacji. Nieprzestrzeganie tych instrukcji może skutkować poważnymi obrażeniami ciała lub śmiercią bądź uszkodzeniem sprzętu. RYZYKO PRZEGRZANIA NOTYFIKACJA Należy zapewnić odpowiednią przestrzeń wokół systemu UPS i nie wolno zakrywać otworów wentylacyjnych produktu, gdy system UPS jest w eksploatacji. Nieprzestrzeganie tych instrukcji może skutkować uszkodzeniem sprzętu. RYZYKO USZKODZENIA SPRZĘTU NOTYFIKACJA Nie podłączaj wyjścia zasilacza UPS do regenerowanych systemów obciążenia, takich jak systemy fotowoltaiczne i napędy falownikowe. Nieprzestrzeganie tych instrukcji może skutkować uszkodzeniem sprzętu A 025

9 Ważne instrukcje bezpieczeństwa ZACHOWAJ TE INSTRUKCJE Bezpieczeństwo przy pracach elektrycznych Sprzęt elektryczny powinien być instalowany, obsługiwany, serwisowany i konserwowany wyłącznie przez wykwalifikowany personel. Używaj środków ochrony osobistej (PPE) i stosuj się do wskazówek dotyczących bezpieczeństwa pracy z prądem. Odłącz wszystkie źródła zasilające UPS-a zanim rozpoczniesz pracę na zewnątrz lub wewnątrz sprzętu. Przed rozpoczęciem pracy należy odizolować system UPS i sprawdzić niebezpieczne napięcie na wszystkich zaciskach, w tym na uziemieniu ochronnym. UPS posiada wewnętrzne źródło energii. Niebezpieczne napięcie może występować w urządzeniu nawet po odłączeniu go od sieci elektrycznej. Przed rozpoczęciem instalacji lub serwisowania systemu UPS należy upewnić się, że jednostki zostały całkowicie wyłączone i odłączone od zasilania sieciowego oraz baterii. Przed otwarciem zasilacza UPS należy odczekać pięć minut, aby umożliwić rozładowanie kondensatorów. Zasilacz UPS musi być prawidłowo uziemiony. Ze względu na wysoką wartość prądu upływowego przewód uziemiający należy podłączyć w pierwszej kolejności. W zasilaczach, w których zabezpieczenie przed prądem zwrotnym nie stanowi standardowego wyposażenia, musi zostać zainstalowane automatyczne urządzenie separujące (z opcją zabezpieczenia przed prądem zwrotnym lub innym systemem spełniającym wymagania normy IEC/EN lub UL wydanie w zależności od tego, która z dwóch norm dotyczy danej lokalizacji), aby zapobiec ryzyku powstania niebezpiecznego napięcia lub energii na zaciskach zasilania urządzenia separującego. Urządzenie to musi się otworzyć w ciągu 15 sekund od momentu awarii zasilania i musi być ustawione zgodnie z danymi technicznymi. Gdy wejście UPS-a jest podłączone za pomocą zewnętrznych wyłączników, które w pozycji otwartej rozłączają przewód neutralny lub gdy automatyczny wyłącznik zabezpieczający przed napięciem zwrotnym jest zainstalowany na zewnątrz lub jest podłączony do sieci IT, należy zaopatrzyć w odpowiednie oznaczenia: wejścia UPS-a i wszystkie wyłączniki zainstalowane w oddali od UPS-a oraz zewnętrzne punkty dostępne pomiędzy tymi wyłącznikami a UPS-em z następującym tekstem (lub odpowiednim tekstem w języku, który jest akceptowany w kraju, w którym UPS jest zainstalowany): A 025 9

10 Ważne instrukcje bezpieczeństwa ZACHOWAJ TE INSTRUKCJE Ryzyko napięcia wstecznego. Przed rozpoczęciem prac na tym obwodzie: Należy odizolować UPS i sprawdzić niebezpieczne napięcie na wszystkich zaciskach, w tym na uziemieniu ochronnym. Bezpieczeństwo przy obsłudze baterii Bezpieczniki bateryjne muszą zostać zainstalowane zgodnie ze specyfikacją i wymogami zdefiniowanymi przez Schneider Electric. Serwisowanie baterii musi przeprowadzać lub nadzorować wykwalifikowany personel, dysponujący odpowiednią wiedzą na ich temat oraz znajomością wymaganych środków ostrożności. Osoby niewykwalifikowane nie powinny zbliżać się do baterii. Przed podłączeniem lub odłączeniem zacisków baterii należy odłączyć źródło ładowania. Baterii nie wolno wrzucać do ognia, ponieważ mogą wybuchnąć. Nie wolno otwierać, przerabiać ani rozmontowywać baterii. Znajdujący się w środku elektrolit jest szkodliwy dla skóry i oczu. Może mieć właściwości toksyczne. Baterie stwarzają ryzyko porażenia prądem elektrycznym, a także prądem zwarciowym o wysokim natężeniu. Podczas obsługi baterii należy stosować następujące środki bezpieczeństwa: zdjąć zegarki, pierścionki lub inne metalowe przedmioty; używać narzędzi z izolowanymi uchwytami; nosić okulary, rękawice i obuwie ochronne; nie wolno kłaść na bateriach narzędzi ani metalowych części; odłączyć źródło ładowania przed podłączeniem lub odłączeniem zacisków baterii; sprawdzić, czy bateria nie została przypadkowo uziemiona. W takim przypadku należy usunąć źródło z uziemienia. Kontakt z dowolną częścią uziemionej baterii może skutkować porażeniem elektrycznym. Prawdopodobieństwo porażenia można ograniczyć poprzez usunięcie uziemienia podczas instalacji i konserwacji (możliwe do zastosowania w przypadku urządzeń i stojących oddzielnie szaf bateryjnych, które nie mają uziemionego obwodu zasilania) A 025

11 Ważne instrukcje bezpieczeństwa ZACHOWAJ TE INSTRUKCJE Baterie należy wymieniać na baterie (pakiety baterii) tego samego typu i w tej samej ilości. NOTYFIKACJA RYZYKO USZKODZENIA SPRZĘTU Nie należy instalować baterii, dopóki system nie będzie gotowy do uruchomienia. Czas między instalacją baterii a uruchomieniem systemu UPS nie powinien przekraczać 72 godzin lub 3 dni. Nie należy przechowywać baterii przez okres dłuższy niż sześć miesięcy ze względu na konieczność ponownego naładowania. Jeśli zasilacz UPS pozostaje odłączony od źródła zasilania przez dłuższy czas, firma Schneider Electric zaleca podłączanie go co najmniej raz w miesiącu na okres 24 godzin. W ten sposób bateria zostanie naładowana, co zapobiegnie jej nieodwracalnemu uszkodzeniu. Nieprzestrzeganie tych instrukcji może skutkować uszkodzeniem sprzętu. Używane symbole Stan uśpienia Niebezpieczne napięcie Zwróć uwagę lub uwzględnij załączone dokumenty Wyjście Wejście WYŁ. (odcięcie mocy od głównego źródła) lub wyjście wyłączone WŁ. (dopływ mocy z głównego źródła) lub wyjście włączone Prąd zmienny Prąd stały Połączenie z przewodem neutralnym w sprzęcie zainstalowanym na stałe Uziemienie A

12 Dane techniczne Dane techniczne RYZYKO USZKODZENIA SPRZĘTU NOTYFIKACJA Szczegółowe dane techniczne dotyczące systemu UPS można znaleźć w podręczniku instalacji zasilacza UPS. Nieprzestrzeganie tych instrukcji może skutkować uszkodzeniem sprzętu. Dane techniczne skrzynki wyłączników baterii może być używana tylko w połączeniu z zasilaczem Galaxy VM UPS. Wyłącznik automatyczny Konfiguracja maksymalna Typ baterii Minimalny prąd zwarciowy do wyzwolenia wyłącznika automatycznego (A) LV (NSX600S TM-DC 3P). Wartość znamionowa: 600 A 1-godzinny czas pracy systemu 200 kva Kwasowo-ołowiowa 1800 Maksymalny poziom zwarcia baterii (ka) 36 Ustawienia wyzwalacza wyłącznika w skrzynce wyłączników baterii 160 kva 200 kva Im (A) Konfiguracja niska (1500 A) Konfiguracja niska (1500 A) Waga i wymiary skrzynki wyłączników baterii Waga w kg Wysokość w mm Szerokość w mm Głębokość w mm 630 A (GVMBBB630EL) Zalecane przekroje kabli Okablowanie musi być zgodne z lokalnymi i/lub krajowymi przepisami dotyczącymi instalacji elektrycznych. Maksymalny dopuszczalny przekrój przewodnika to 120 mm 2. Przekroje kabli podane w niniejszej instrukcji są oparte na metodzie instalacji C w tabeli 52 C2 Międzynarodowej Komisji Elektrotechnicznej (International Electrotechnical Commission, IEC) w następujących warunkach: Kable do 90 C Temperatura otoczenia 30 C A 025

13 Dane techniczne Używanie elastycznych kabli miedzianych Jeżeli temperatura otoczenia wynosi ponad 30 C, należy wybrać przewodniki o większym przekroju zgodnie ze współczynnikami korekty określonymi przez Międzynarodową Komisję Elektrotechniczną (IEC). 160 kva 200 kva 2 x 70 mm 2 2 x 95 mm 2 Momenty dokręcenia Rozmiar śruby M4 M5 M6 M8 M10 M12 M14 Moment dokręcenia 1,7 Nm (1,25 lb-ft) 2,5 Nm (1,84 lb-ft) 5 Nm (3,69 lb-ft) 17,5 Nm (12,91 lb-ft) 30 Nm (22 lb-ft) 50 Nm (36,87 lb-ft) 75 Nm (55,31 lb-ft) A

14 Wstęp Wstęp Przegląd zestawu montażowego 0H-1491 Część Wykorzystywana w Liczba jednostek Górna płyta montażowa z zaślepkami Przygotowanie skrzynki wyłączników baterii na kable, strona 17 1 Dolna płyta montażowa z zaślepkami 1 Opaski zaciskowe do kabli sygnałowych Połączenie kabli zasilających i sygnałowych, strona 20 5 M10 x 30 śruba z głowicą sześciokątna z podkładką 15 M6 x 16 śruba z głowicą sześciokątną z podkładką 7 Nakrętka M10 z podkładką 15 Opaska zaciskowa A 025

15 Wstęp Procedura instalacji W procedurze instalacji stosowane są następujące symbole: Kable zasilające Kable sygnałowe Umieść skrzynkę wyłączników baterii jak najbliżej zespołu baterii, aby zmniejszyć długość niechronionego kabla baterii. UWAGA: Maksymalna odległość pomiędzy czujnikiem temperatury a skrzynką wyłączników baterii może wynosić 2,4 m ze względu na długość dostarczonego kabla. Przegląd połączeń kabli sygnałowych i kabli zasilających 1. Montaż skrzynki wyłączników baterii na ścianie, strona Przygotowanie skrzynki wyłączników baterii na kable, strona Połączenie kabli zasilających i sygnałowych, strona A

16 Montaż skrzynki wyłączników baterii na ścianie Montaż skrzynki wyłączników baterii na ścianie PRZESTROGA RYZYKO OBRAŻEŃ CIAŁA I USZKODZENIA SPRZĘTU Zamontuj skrzynkę wyłączników baterii na ścianie lub na solidnym stelażu, który utrzyma wagę jednostki. Użyj sprzętu odpowiedniego do typu ściany, aby zamontować skrzynkę wyłączników baterii na ścianie. Nieprzestrzeganie tych instrukcji może skutkować obrażeniami ciała lub uszkodzeniem sprzętu. 1. Odmierz i zaznacz cztery miejsca na otwory w ścianie. 2. Wywierć dziury we wszystkich (4) oznaczonych miejscach. 3. Podnieś skrzynkę wyłączników baterii i umieść ją przy ścianie, dopasowując do czterech otworów. Zamocuj za pomocą czterech śrub M10. UWAGA: Dostarczono cztery śruby z głowicą sześciokątną i nakrętki M10 x 30 do zamontowania skrzynki wyłączników baterii do szafy bateryjnej. Jeżeli skrzynka wyłączników baterii zostanie zamontowana na ścianie, użyj odpowiedniego sprzętu montażowego A 025

17 Przygotowanie skrzynki wyłączników baterii na kable Przygotowanie skrzynki wyłączników baterii na kable Nie wierć ani nie wycinaj dziur na kable lub przelotki w zainstalowanych płytach montażowych i nie wierć ani nie przebijaj dziur w pobliżu systemu UPS. 1. Otwórz przednie drzwi skrzynki wyłączników baterii. 2. Zabezpiecz/oznakuj bezpiecznik baterii. Widok z przodu skrzynki wyłączników baterii 3. Odkręć trzy śruby i otwórz panel przedni A

18 Przygotowanie skrzynki wyłączników baterii na kable 4. Odkręć sześć śrub z dolnej płyty montażowej i usuń płytę montażową. Widok z przodu u dołu skrzynki wyłączników baterii 5. Jeżeli kable z szafy we/wy zostały poprowadzone górą, odkręć pięć śrub z górnej płyty montażowej i usuń płytę montażową. Widok z przodu skrzynki wyłączników baterii 6. Wywierć lub wytnij dziury na kable lub przelotki we wstępnie zainstalowanych płytach montażowych lub opcjonalnych płytach montażowych z zaślepkami. UWAGA: Usuń zaślepki tylko w miejscach, w których zainstalowano kable A 025

19 Przygotowanie skrzynki wyłączników baterii na kable 7. Zainstaluj przelotki (jeśli dotyczy) i ponownie zamontuj płyty montażowe. Upewnij się, że nie ma ostrych rogów, które mogą uszkodzić kable. Nieprzestrzeganie tych instrukcji skutkuje poważnymi obrażeniami ciała A

20 Połączenie kabli zasilających i sygnałowych Połączenie kabli zasilających i sygnałowych Całkowicie odłącz dopływ energii do systemu UPS, zanim połączysz kable baterii ze skrzynką wyłączników baterii. W systemach TT i TN każda pojedyncza szafa w systemie musi być indywidualnie podłączona do ochronnego zacisku uziemienia na panelu dystrybucyjnym, który zasila system. OSTRZEŻENIE RYZYKO WYSTĄPIENIA ŁUKU Użyj dostarczonych śrub i nakrętek M10, aby połączyć kable zasilające. Nieprzestrzeganie tych instrukcji może skutkować poważnymi obrażeniami ciała lub śmiercią bądź uszkodzeniem sprzętu A 025

21 Połączenie kabli zasilających i sygnałowych Widok z przodu skrzynki wyłączników baterii 1. Odkręć śrubę na każdej wewnętrznej osłonie i zdejmij osłony ze skrzynki wyłączników baterii. Widok z przodu skrzynki wyłączników baterii A

22 Połączenie kabli zasilających i sygnałowych 2. Poprowadź kable baterii z szafy we/wy górą lub dołem przez skrzynkę wyłączników baterii i połącz je. Przed przystąpieniem do dalszych czynności zamontuj ponownie panel wewnętrzny na górze skrzynki wyłączników baterii. Nieprzestrzeganie tych instrukcji skutkuje poważnymi obrażeniami ciała Kable z szafy we/wy poprowadzone górą Kable z szafy we/wy poprowadzone dołem A 025

23 Połączenie kabli zasilających i sygnałowych 3. Poprowadź kable baterii z zespołu baterii dołem przez skrzynkę wyłączników baterii i połącz je. Zamontuj ponownie panel wewnętrzny na dole skrzynki wyłączników baterii przed przystąpieniem do kolejnych czynności. Zagwarantuj poprawną biegunowość. Nieprzestrzeganie tych instrukcji skutkuje poważnymi obrażeniami ciała 4. Przymocuj kable do zaczepów z lewej strony, z góry i z dołu skrzynki wyłączników baterii. 5. Zamontuj dostarczony czujnik temperatury 0M-1160 w pomieszczeniu z bateriami. UWAGA: Maksymalna odległość pomiędzy czujnikiem temperatury a skrzynką wyłączników baterii może wynosić 2,4 m ze względu na długość dostarczonego kabla A

24 Połączenie kabli zasilających i sygnałowych 6. Podłącz czujnik temperatury do zacisków J i J w skrzynce wyłączników baterii. Widok z przodu skrzynki wyłączników baterii A 025

25 Połączenie kabli zasilających i sygnałowych 7. Połącz następujące kable sygnałowe pomiędzy szafą we/wy a skrzynką wyłączników baterii: UWAGA: wszystkie obwody muszą mieć to samo napięcie referencyjne 0 V. Kable sygnałowe muszą mieć klasyfikację napięci minimum 600 V. UWAGA: Usuń zworkę pomiędzy złączem 1 i 2 J5609 przed podłączeniem kabli sygnałowych do złącza J Zamknij panel przedni i zamocuj za pomocą trzech śrub. 9. Zamknij przednie drzwi skrzynki wyłączników baterii A

26

27

28 Schneider Electric 35 rue Joseph Monier Rueil Malmaison France + 33 (0) Ze względu na okresowe modyfikowanie norm, danych technicznych i konstrukcji należy potwierdzić informacje zawarte w tej publikacji Schneider Electric. All rights reserved A 025
