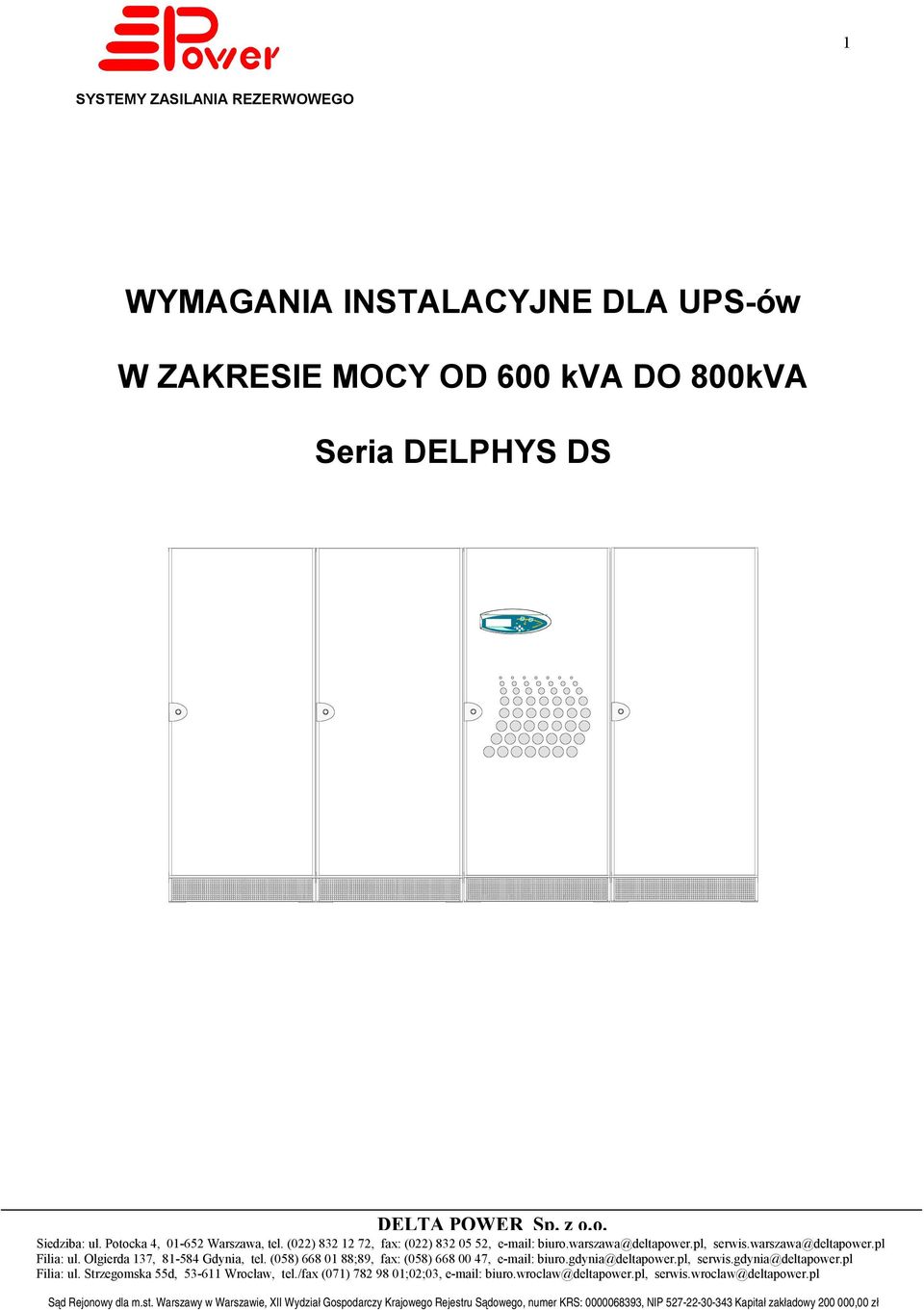

1 SYSTEMY ZASILANIA REZERWOWEGO WYMAGANIA INSTALACYJNE DLA UPS-ów W ZAKRESIE MOCY OD 600 kva DO 800kVA Seria DELPHYS DS

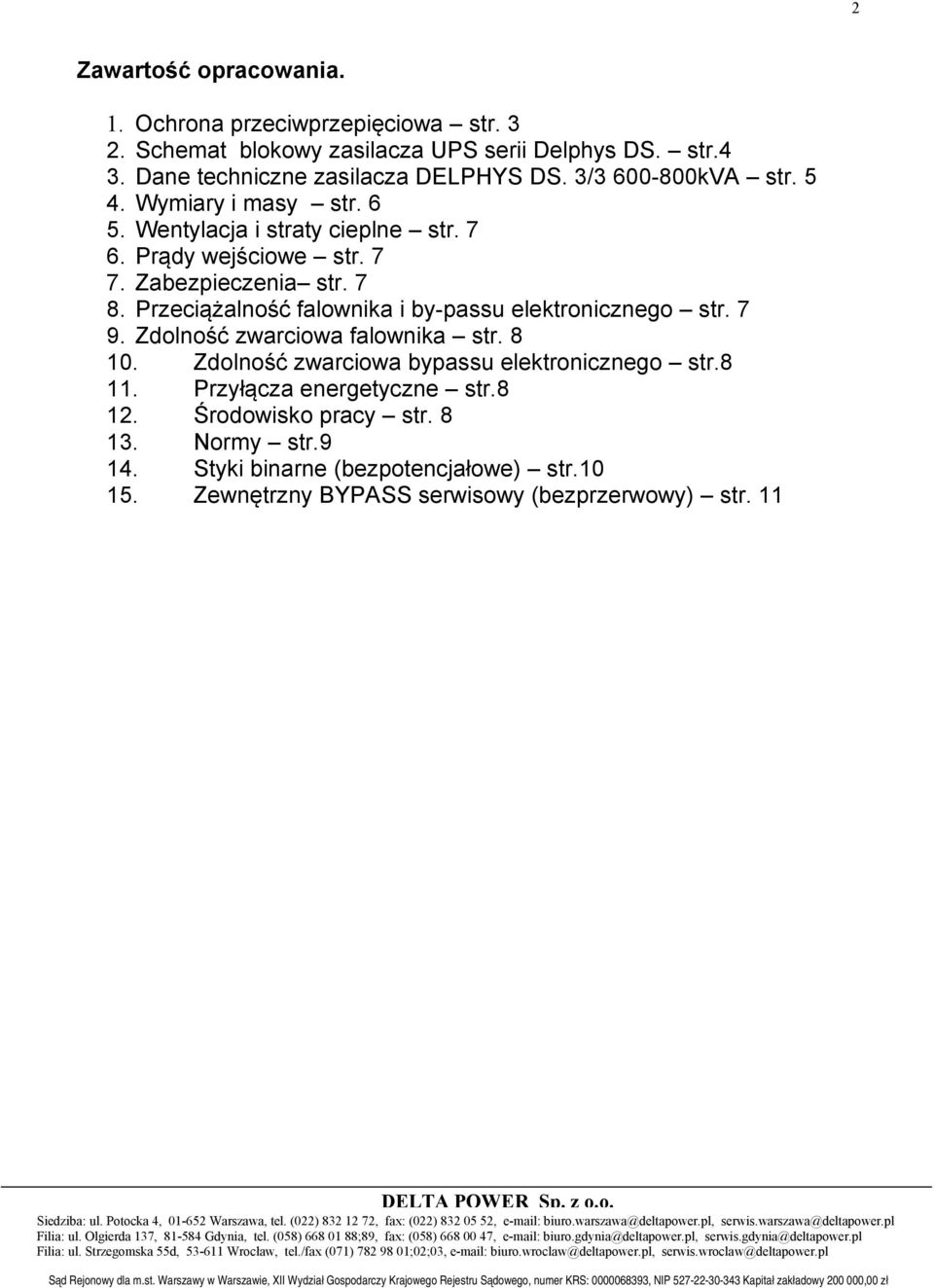

2 Zawartość opracowania.. Ochrona przeciwprzepięciowa str.. Schemat blokowy zasilacza UPS serii Delphys DS. str.4. Dane techniczne zasilacza DELPHYS DS. / kVA str Wymiary i masy str Wentylacja i straty cieplne str Prądy wejściowe str Zabezpieczenia str Przeciążalność falownika i by-passu elektronicznego str Zdolność zwarciowa falownika str Zdolność zwarciowa bypassu elektronicznego str.8. Przyłącza energetyczne str.8. Środowisko pracy str. 8. Normy str.9 4. Styki binarne (bezpotencjałowe) str.0 5. Zewnętrzny BYPASS serwisowy (bezprzerwowy) str.

3 . Ochrona przeciwprzepięciowa UPS-a. UPS jest urządzeniem energetycznym, które może ulec zniszczeniu w przypadku silnego przepięcia powstałego na skutek uderzenia pioruna lub przepięć łączeniowych. Każda sieć energetyczna wewnątrz budynku powinna być odpowiednio zabezpieczona przed przepięciami z zewnętrznych linii zasilających. Brak takich zabezpieczeń w przypadku pojawienia się przepięć naraża użytkownika na poważne straty wynikające z uszkodzeń urządzeń i odbiorników. Prawidłowo zabezpieczona instalacja energetyczna użytkownika powinna zawierać takie elementy jak odgromniki i ochronniki przeciwprzepięciowe. Aby zredukować wielkość przepięcia do poziomu niegroźnego dla UPS-a i odbiorników należy stosować zestopniowaną ochronę przeciwprzepięciową co przedstawia poniższy rysunek. Zasilanie główne obiektu Zestopniowana aplikacja ochronników przeciwprzepięciowych w systemie zasilania energetycznego Odgromnik Iskiernikowy Klasa B Element rozsprzęgający Ochronnik przeciwprzepięciowy klasa C Klasa B Element rozsprzęgający UPS Odbiory DEHNport DEHNbloc DEHNport NH DEHNbridge DEHNguar DEHNguard T VM DEHNbridge

4 4. Schemat blokowy zasilacza UPS serii DELPHYS DS X0 X500 TRANSFORMATOR TRANSFORMATOR X40 Q4 Q5 BYPASS RĘCZNY PROSTOWNIK puls X0 Q0 FALOWNIK TRANSFORMATOR BYPASS ELEKTRONICZNY KM40 CS Q X50

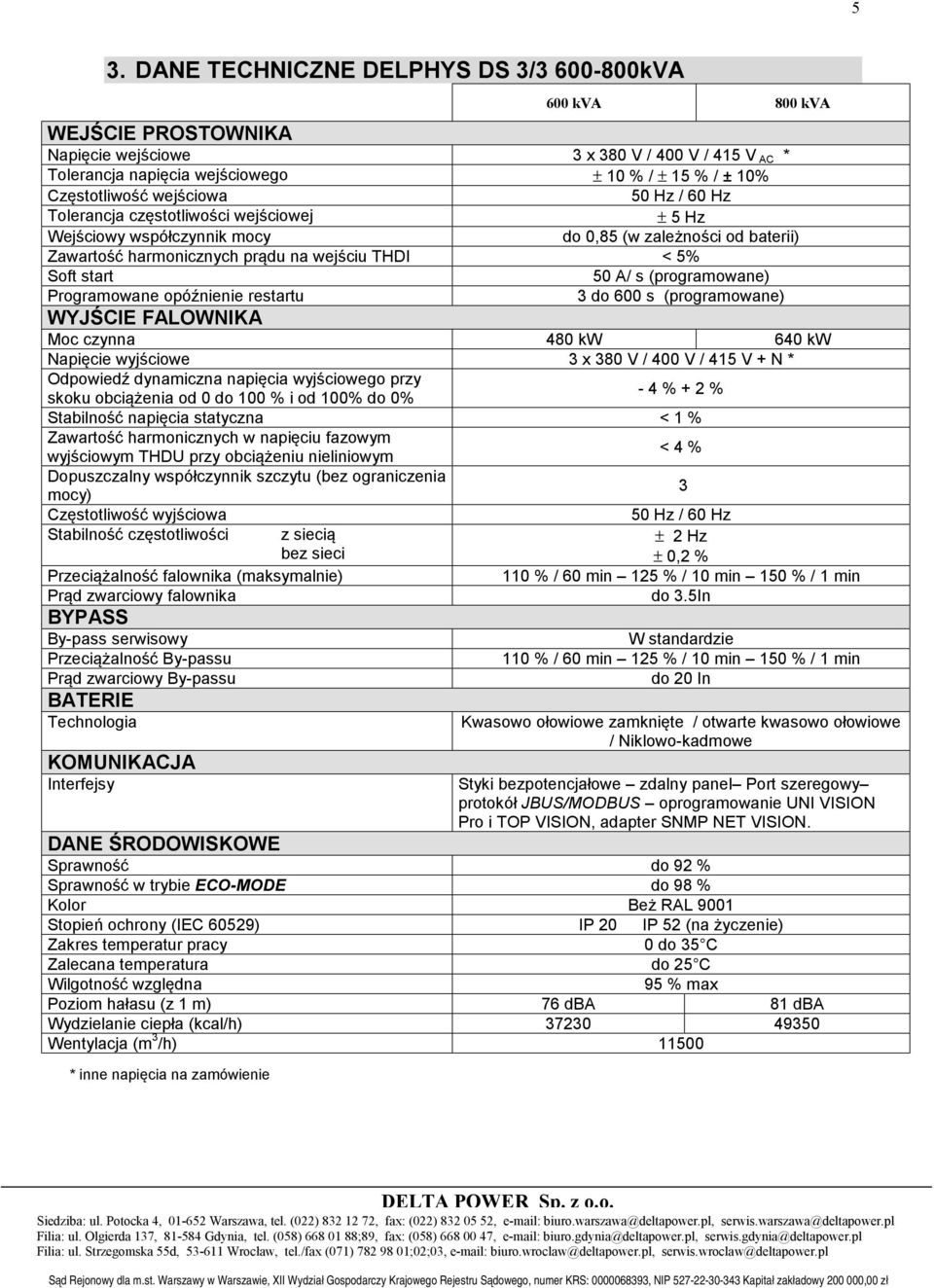

5 5. DANE TECHNICZNE DELPHYS DS / kVA 600 kva 800 kva WEJŚCIE PROSTOWNIKA Napięcie wejściowe x 80 V / 400 V / 45 V AC * Tolerancja napięcia wejściowego ± 0 % / ± 5 % / ± 0% Częstotliwość wejściowa 50 Hz / 60 Hz Tolerancja częstotliwości wejściowej ± 5 Hz Wejściowy współczynnik mocy do 0,85 (w zależności od baterii) Zawartość harmonicznych prądu na wejściu THDI < 5% Soft start 50 A/ s (programowane) Programowane opóźnienie restartu do 600 s (programowane) WYJŚCIE FALOWNIKA Moc czynna 480 kw 640 kw Napięcie wyjściowe x 80 V / 400 V / 45 V + N * Odpowiedź dynamiczna napięcia wyjściowego przy skoku obciążenia od 0 do 00 % i od 00% do 0% - 4 % + % Stabilność napięcia statyczna < % Zawartość harmonicznych w napięciu fazowym wyjściowym THDU przy obciążeniu nieliniowym < 4 % Dopuszczalny współczynnik szczytu (bez ograniczenia mocy) Częstotliwość wyjściowa 50 Hz / 60 Hz Stabilność częstotliwości z siecią bez sieci ± Hz ± 0, % Przeciążalność falownika (maksymalnie) 0 % / 60 min 5 % / 0 min 50 % / min Prąd zwarciowy falownika do.5in BYPASS By-pass serwisowy Przeciążalność By-passu Prąd zwarciowy By-passu BATERIE Technologia KOMUNIKACJA Interfejsy W standardzie 0 % / 60 min 5 % / 0 min 50 % / min do 0 In Kwasowo ołowiowe zamknięte / otwarte kwasowo ołowiowe / Niklowo-kadmowe Styki bezpotencjałowe zdalny panel Port szeregowy protokół JBUS/MODBUS oprogramowanie UNI VISION Pro i TOP VISION, adapter SNMP NET VISION. DANE ŚRODOWISKOWE Sprawność do 9 % Sprawność w trybie ECO-MODE do 98 % Kolor Beż RAL 900 Stopień ochrony (IEC 6059) IP 0 IP 5 (na życzenie) Zakres temperatur pracy 0 do 5 C Zalecana temperatura do 5 C Wilgotność względna 95 % max Poziom hałasu (z m) 76 dba 8 dba Wydzielanie ciepła (kcal/h) Wentylacja (m /h) 500 * inne napięcia na zamówienie

6 6 4. WYMIARY I MASY Obudowa UPS Moc UPS 600 kva* 800 kva* Pojedynczy UPS lub praca równoległa modularna (bez baterii) Szerokość (mm) 400 Głębokość (mm) 80 Wysokość (mm) 90 Masa (kg) UPS równoległy z centralnym by-passem (bez baterii) Szerokość (mm) 900 Głębokość (mm) 80 Wysokość (mm) 90 Masa (kg) * Protectplus w standardzie Szafa By-passu Centralnego Moc UPS 900 / 000 / 500 / 800 / 00kVA 600 kva 000 kva Szerokość (mm) Głębokość (mm) Wysokość (mm) 90 Masa (kg) Szafa Transformatora Separującego By-Passu Moc UPS 600 kva 800 kva Szerokość (mm) 00 Głębokość (mm) 80 Wysokość (mm) 90 Masa (kg) 000 * * Prosimy o skontaktowanie się z Delta Power

7 7 5. Wentylacja i straty cieplne Zalecana jest temperatura pracy pomiędzy 5 i 5 C. Moc UPS (kva) Przepływ pow. (m/h) Straty przy Pnom (kw) Straty przy Pnom (kcal/h) 600 Protectplus 500 4, Protectplus , Prądy wejściowe Wartości podane w tabeli przy napięciu zasilającym x400v, przy obciążeniu nominalnym UPS, z ładowaniem baterii (0 min czas podtrzymania) * : Moc UPS (kva) Max prąd wejściowy prostownika (A) Prąd baterii podczas rozładowania (A) ** Prąd wyjściowy (prąd by-passu) przy In (A) *** * Baterie o przeciętnej liczbie bloków dla zakresu od 600 do 800kVA. ** Średni prąd rozładowania baterii dla czasu podtrzymania 0 minut. *** wymiary kabli i zabezpieczeń na wejściu by-passu powinny uwzględniać: - przeciążenia z powodu nieliniowości odbiorników, - możliwe przeciążenia dopuszczane przez UPS to jest,5 In przez 0 minut lub,5 In przez minutę. 7. Zabezpieczenia Wartości orientacyjne w następujących warunkach: - Napięcie zasilania prostownika i by-passu wynosi x400v z obciążeniem liniowym z cos ϕ = Czas podtrzymania 0 minut, końcowe napięcie rozładowania 06V, - Długość przewodów między tablicą zasilającą a UPS jest mniejsza niż 0 metrów. Bezpieczniki w obwodzie wspólnym prostownika i by-passu Moc UPS (kva) Prąd wyłącznika (A) Bezpieczniki w obwodzie prostownika Moc UPS (kva) 600 -f 800 -f Prąd Wyłącznika (A) Bezpieczniki w obwodzie by-passu Moc UPS (kva) Prąd Wyłącznika (A) * w razie ryzyka przeciążenia by-passu, wymiar bezpiecznika musi być odpowiednio dobrany 8. Przeciążalność falownika i bypassu elektronicznego Typowa wartość przeciążalności UPS dla pojedynczych urządzeń i przy pracy równoległej. Wsp. przeciążenia Falownik (bez automatycznego bypassu) Automatyczny bypass Całkowity czas przeciążenia (falownik + automatyczny bypass) 0% 0 minut ciągłe 5 minut + ciągłe na bypassie 5% 0 minut 0 minut 5 min + 0 min na bypassie 50% minuta minuta 0 s + min na bypassie

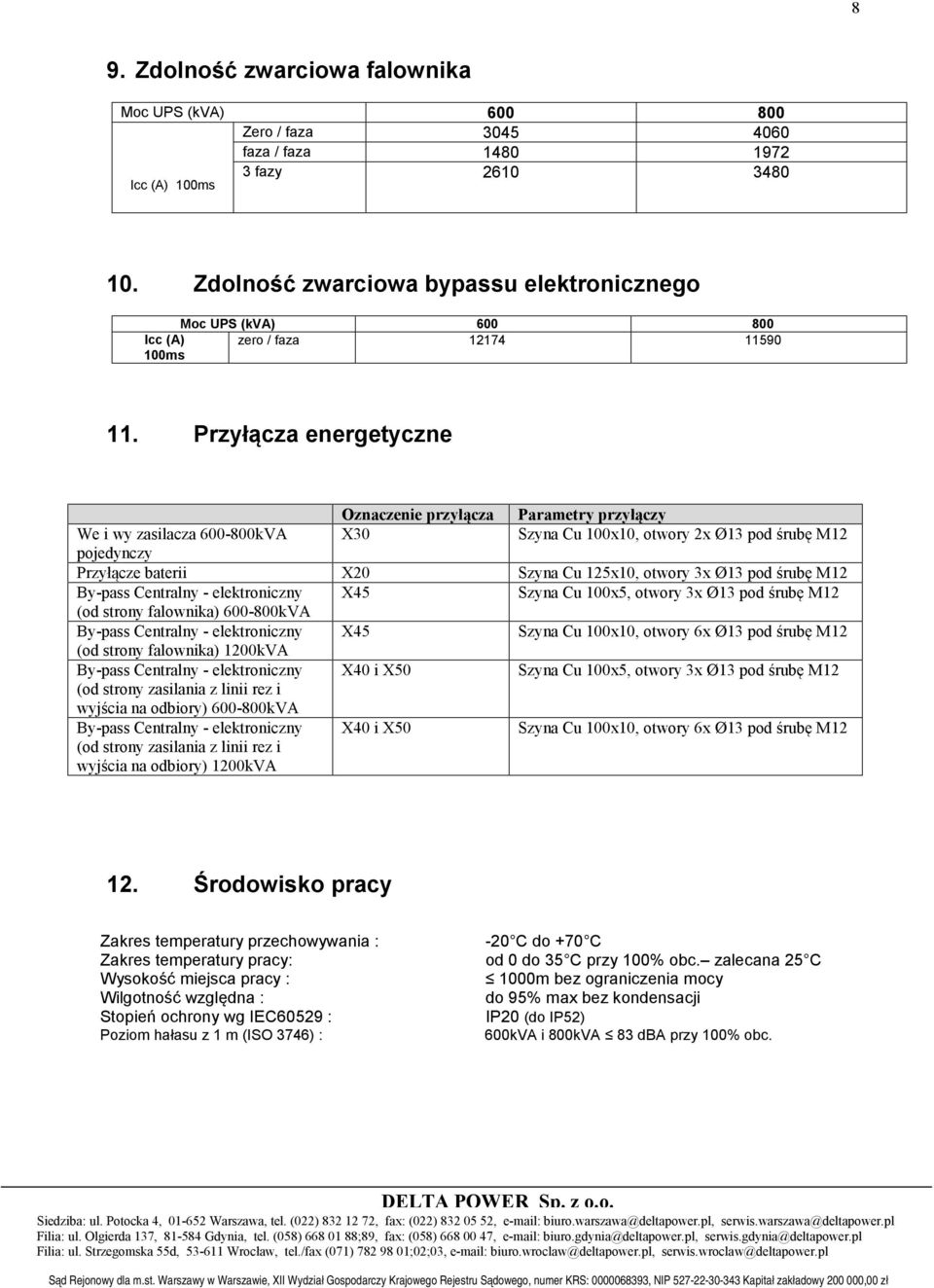

8 8 9. Zdolność zwarciowa falownika Moc UPS (kva) Zero / faza faza / faza fazy Icc (A) 00ms Zdolność zwarciowa bypassu elektronicznego Moc UPS (kva) Icc (A) 00ms zero / faza Przyłącza energetyczne Oznaczenie przyłącza Parametry przyłączy We i wy zasilacza kVA X0 Szyna Cu 00x0, otwory x Ø pod śrubę M pojedynczy Przyłącze baterii X0 Szyna Cu 5x0, otwory x Ø pod śrubę M By-pass Centralny - elektroniczny X45 Szyna Cu 00x5, otwory x Ø pod śrubę M (od strony falownika) kVA By-pass Centralny - elektroniczny X45 Szyna Cu 00x0, otwory 6x Ø pod śrubę M (od strony falownika) 00kVA By-pass Centralny - elektroniczny X40 i X50 Szyna Cu 00x5, otwory x Ø pod śrubę M (od strony zasilania z linii rez i wyjścia na odbiory) kVA By-pass Centralny - elektroniczny (od strony zasilania z linii rez i wyjścia na odbiory) 00kVA X40 i X50 Szyna Cu 00x0, otwory 6x Ø pod śrubę M. Środowisko pracy Zakres temperatury przechowywania : -0 C do +70 C Zakres temperatury pracy: od 0 do 5 C przy 00% obc. zalecana 5 C Wysokość miejsca pracy : 000m bez ograniczenia mocy Wilgotność względna : do 95% max bez kondensacji Stopień ochrony wg IEC6059 : IP0 (do IP5) Poziom hałasu z m (ISO 746) : 600kVA i 800kVA 8 dba przy 00% obc.

9 9. Normy SOCOMEC SICON UPS jest europejskim producentem posiadającym certyfikat ISO Dzięki wieloletniemu doświadczeniu dostarczamy niezawodne, wysokiej jakości produkty. EN = Norma europejska (CENELEC) IEC = Norma międzynarodowa (International Electrotechnical Committee) Kompatybilność elektromagnetyczna IEC Systemy Zasilania Gwarantowanego (UPS) : Kompatybilność elektromagnetyczna IEC Kompatybilność elektromagnetyczna (EMC) : Środowisko. Poziomy kompatybilności dla zaburzeń przewodzonych m.cz. i sygnalizacji w publicznych systemach zasilania niskiego napięcia. IEC Kompatybilność elektromagnetyczna (EMC): Metody Badań i Pomiarów - badanie odporności na wyładowania elektrostatyczne, IEC Kompatybilność elektromagnetyczna (EMC): Metody Badań i Pomiarów - Badanie odporności na pole elektromagnetyczne o częstotliwości radiowej, IEC Kompatybilność elektromagnetyczna (EMC): Metody Badań i Pomiarów - Badanie odporności na serie szybkich elektrycznych stanów przejściowych, IEC Kompatybilność elektromagnetyczna (EMC): Metody Badań i Pomiarów - Badanie odporności na udary, IEC Kompatybilność elektromagnetyczna (EMC): Metody Badań i Pomiarów - Odporność na zaburzenia przewodzone, indukowane przez pola o częstotliwości radiowej. EN 550 Kompatybilność elektromagnetyczna (EMC) - Dopuszczalne poziomy i metody pomiarów zaburzeń elektromagnetycznych wytwarzanych przez przemysłowe, medyczne i naukowe (PMN) urządzenia wielkiej częstotliwości.

10 0 4. Styki binarne (bezpotencjałowe) przekaź nik N K K K K4 K5 K6 Znaczenie UPS pracuje z baterii Wyjście zasilane przez falownik Wyjście zasilane przez bypass elektroniczny Baterie bliskie wyczerpania Wyjście zasilane przez bypass serwisowy Transfer niemożliwy Konektor Układ styków CN4 CN5 CN6 CN7 CN8 CN9 K7 UPS przeciążony CN0 Obciążalność styków 8A przy napięciu max. 50VAC Producent/serwis może zmienić funkcje styków Maksymalnie można zainstalować płytki komunikacyjne, ale tylko dwie tego samego typu, np. szt. RS + szt. Dry contacts

11 5. Zewnętrzny BYPASS serwisowy (bezprzerwowy) By-pass w wykonaniu naściennym na bazie rozłączników umożliwia manewry i całkowite/galwaniczne odłączenie zasilacza od sieci i odbiorów bez przerwy w zasilaniu po stronie odbiorów krytycznych, zasilanych z danego UPS. UPS / z zewnętrznym bypass-em serwisowym w układzie z zasilaniem dwu- i jedno-torowym Zasilanie prostownika trójfazowe BYPASS ZEWNĘTRZNY 4 Zasilanie linii bypass trójfazowe Wyjście trójfazowe UPS BYPASS ZEWNĘTRZNY W Zasilanie trójfazowe W
