1 RZECZPOSPOLITA POLSKA ( 1 2 ) O P I S PATENTOWY (21) Numer zgłoszenia: (19) PL (11) (13) C1 (51) IntCl5: A01C 11/00 Urząd Patentowy (22) Data zgłoszenia: Rzeczypospolitej Polskiej (54)Sadzarka do podkładek (43) Zgłoszenie ogłoszono: (7 3) Uprawniony z patentu: BUP 07/91 Instytut Sadownictwa i Kwiaciarstwa, Skierniewice, PL (45) O udzieleniu patentu ogłoszono: WUP 01/95 (72) Twórcy wynalazku: Kazimierz Jagielski, Puszcza Mariańska, PL Ryszard Migdał, Skierniewice, PL Zbigniew Rapacki, Skierniewice, PL PL C1 i (57)1 Sadzarka do podkładek, wyposażona w konstrukcję nośną, układ napędowy, przenośnik łańcuchowy chw ytaki, pojem nik n a podkładki, lem iesz, obsypnik, koło podporowe, koła ugniatające oraz prowadnice, znam ienna tym, ze składa się z dwóch identycznych symetrycznych segmentów, zawierających sekcje w sadzające osadzone n a wspólnej konstrukcji nośnej, przy czym konstrukcja nośna posiada od dołu dwie ramy dolne (1) w postaci dwóch równoległych belek, zewnętrznej i wewnętrznej, każda połączone z poprzeczną ram ą przednią (2) przy pomocy obejm (3), a ponadto ram a przednia (2) wyposażona Jest symetrycznie w środkowej części w dwa pionowe, równoległe względem siebie wsporniki (4). połączone u góry poprzeczka (5) wyposażoną w dwa uchwyty mocujące (6). zaś ze środka poprzeczki (5) wyprowadzona jest wzdłuż osi symetrii sadzarki ram a górna (7), zakończona poprzecznicą tylną (8). do krańców której zamontowane są z kolei pionowo po dwa inne wsporniki (9), połączone od dołu z równoległymi belkami ram y dolnej (1) przy c zym nne wsporniki (9) posiad ają dolne rozwidlenia (10) w kształcie litery L, zaś w środkowej części inne wsporniki (9) wyposażone są wzdłużnie po zewnętrznej stronie w podpory (12). a na wewnętrznych belkach ramy dolnej (1) zamontowane są konsole (13). a z kolei do konsoli (13) w pojedynczym segmencie, w jej dolnej części po zewnętrznej stronic zaczepione jest prawo dolne koło zębate (19). a u góry konsoli (13) koto zębate przesuwne (20) regulowane z a pomocą śruby naciągającej (21), zaś na lewo od prawego dolnego koła zębatego (19) przymocowane jest podpórką (22) do wewnętrznej belki ramy dolnej (1) lewe dolne koło zęb ate(23)... Fig 1

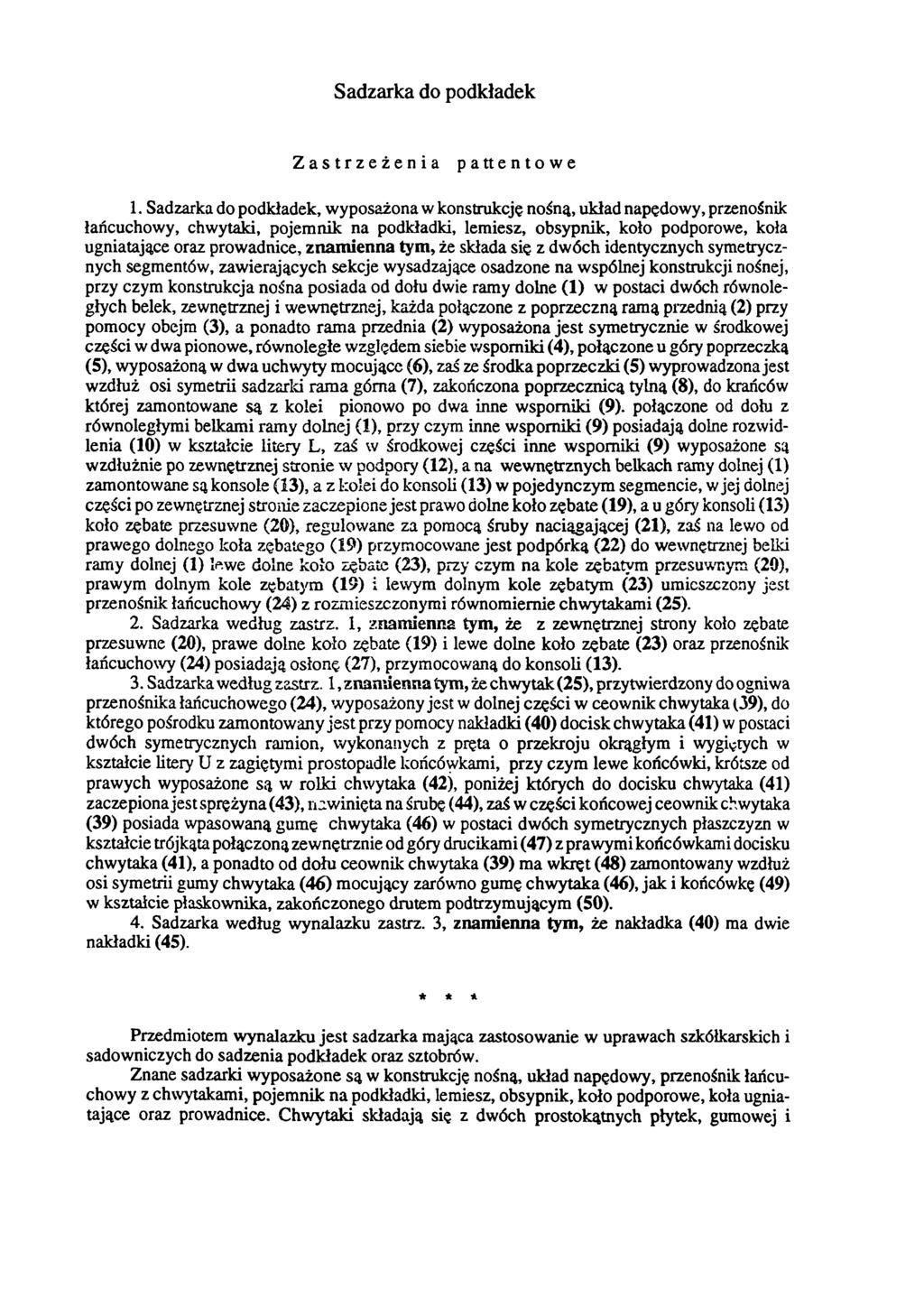

2 Sadzarka do podkładek Zastrzeżenia patentowe 1. Sadzarka do podkładek, wyposażona w konstrukcję nośną, układ napędowy, przenośnik łańcuchowy, chwytaki, pojemnik na podkładki, lemiesz, obsypnik, koło podporowe, koła ugniatające oraz prowadnice, znam ienna tym, że składa się z dwóch identycznych symetrycznych segmentów, zawierających sekcje wysadzające osadzone na wspólnej konstrukcji nośnej, przy czym konstrukcja nośna posiada od dołu dwie ramy dolne (1) w postaci dwóch równoległych belek, zewnętrznej i wewnętrznej, każda połączone z poprzeczną ramą przednią (2) przy pomocy obejm (3), a ponadto rama przednia (2) wyposażona jest symetrycznie w środkowej części w dwa pionowe, równoległe względem siebie wsporniki (4), połączone u góry poprzeczką (5), wyposażoną w dwa uchwyty mocujące (6), zaś ze środka poprzeczki (5) wyprowadzona jest wzdłuż osi symetrii sadzarki rama górna (7), zakończona poprzecznicą tylną (8), do krańców której zamontowane są z kolei pionowo po dwa inne wsporniki (9). połączone od dołu z równoległymi belkami ramy dolnej (1), przy czym inne wsporniki (9) posiadają dolne rozwidlenia (10) w kształcie litery L, zaś w środkowej części inne wsporniki (9) wyposażone są wzdłużnie po zewnętrznej stronie w podpory (12), a na wewnętrznych belkach ramy dolnej (1) zamontowane są konsole (13), a z kolei do konsoli (13) w pojedynczym segmencie, w jej dolnej części po zewnętrznej stronie zaczepione jest prawo dolne koło zębate (19), a u góry konsoli (13) koło zębate przesuwne (20), regulowane za pomocą śruby naciągającej (21), zaś na lewo od prawego dolnego koła zębatego (19) przymocowane jest podpórką (22) do wewnętrznej belki ramy dolnej (1) lewe dolne koło zębate (23), przy czym na kole zębatym przesuwnym (20), prawym dolnym kole zębatym (19) i lewym dolnym kole zębatym (23) umieszczony jest przenośnik łańcuchowy (24) z rozmieszczonymi równomiernie chwytakami (25). 2. Sadzarka według zastrz. 1, znamienna tym, że z zewnętrznej strony koło zębate przesuwne (20), prawe dolne koło zębate (19) i lewe dolne koło zębate (23) oraz przenośnik łańcuchowy (24) posiadają osłonę (27), przymocowaną do konsoli (13). 3. Sadzarka według zastrz. 1, znamienna tym, że chwytak (25), przytwierdzony do ogniwa przenośnika łańcuchowego (24), wyposażony jest w dolnej części w ceownik chwytaka (39), do którego pośrodku zamontowany jest przy pomocy nakładki (40) docisk chwytaka (41) w postaci dwóch symetrycznych ramion, wykonanych z pręta o przekroju okrągłym i wygiętych w kształcie litery U z zagiętymi prostopadle końcówkami, przy czym lewe końcówki, krótsze od prawych wyposażone są w rolki chwytaka (42), poniżej których do docisku chwytaka (41) zaczepiona jest sprężyna (43), nawinięta na śrubę (44), zaś w części końcowej ceownik chwytaka (39) posiada wpasowaną gumę chwytaka (46) w postaci dwóch symetrycznych płaszczyzn w kształcie trójkąta połączoną zewnętrznie od góry drucikami (47) z prawymi końcówkami docisku chwytaka (41), a ponadto od dołu ceownik chwytaka (39) ma wkręt (48) zamontowany wzdłuż osi symetrii gumy chwytaka (46) mocujący zarówno gumę chwytaka (46), jak i końcówkę (49) w kształcie płaskownika, zakończonego drutem podtrzymującym (50). 4. Sadzarka według wynalazku zastrz. 3, znamienna tym, że nakładka (40) ma dwie nakładki (45). * * * Przedmiotem wynalazku jest sadzarka mająca zastosowanie w uprawach szkółkarskich i sadowniczych do sadzenia podkładek oraz sztobrów. Znane sadzarki wyposażone są w konstrukcję nośną, układ napędowy, przenośnik łańcuchowy z chwytakami, pojemnik na podkładki, lemiesz, obsypnik, koło podporowe, koła ugniatające oraz prowadnice. Chwytaki składają się z dwóch prostokątnych płytek, gumowej i

3 usztywnionej, złączonych wzdłuż krótszej krawędzi i rozchylonych względem siebie. W rozchylone powierzchnie obracającego się chwytaka wkłada się sadzonkę, skierowaną korzeniami do góry. Gumowa płytka chwytaka w czasie obrotu przyrządu sadzącego natrafia na boczną, łukową prowadnicę i zostaje dociśnięta wraz z sadzonką do sztywnej połowy chwytaka. Uchwycona w ten sposób roślina obraca się w dół. W momencie, gdy roślina, znajduje się w bruździe wyżłobionej przez lemiesz, ustaje docisk gumowej płytki. W konstrukcjach tych konieczne jest odczekanie po położeniu podkładki na chwytaku, aż do momentu gdy chwytak zamknie się, wchodząc w prowadnice. Powoduje to wydłużenie czasu pracy, a tym samym zmniejszenie wydajności sadzarki. W istniejących sadzarkach zagranicznych stosowane są w celu wyeliminowania tego okresu odczekiwania dodatkowe stoły z zabierakami, mocowane nad przenośnikiem łańcuchowym z chwytakami. Stoły te pełnią rolę pośrednika w procesie podawania podkładek. Rozbudowują one jednak nadmiernie oraz podrażają całość konstrukcji sadzarki. Celem wynalazku jest wyeliminowanie powyższych niedogodności oraz uproszczenie konstrukcji sadzarki. Istota wynalazku polega na tym, że sadzarka składa się z dwóch identycznych, symetrycznych segmentów, zawierających sekcje wysadzające osadzone na wspólnej konstrukcji nośnej, posiadającej od dołu dwie ramy dolne w postaci dwóch równoległych belek, zewnętrznej i wewnętrznej, każda. Ramy dolne połączone są z poprzeczną ramą przednią przy pomocy obejm. Rama przednia wyposażona jest symetrycznie w środkowej części w dwa pionowe, równoległe względem siebie wsporniki, połączone od góry poprzeczką, posiadające dwa uchwyty mocujące. Ze środka poprzeczki poprowadzona jest wzdłuż osi symetrii sadzarki rama górna, zakończona poprzecznicą tylną, do krańców której z kolei zamontowane są pionowo po dwa inne wsporniki, połączone od dołu z równoległymi belkami ramy dolnej. Inne wsporniki posiadają dolne rozwidlenia w kształcie litery L. W środkowej części inne wsporniki wyposażone są wzdłużnie po zewnętrznej stronie w podpory. Na wewnętrznych belkach ramy dolnej segmentu zamontowane są konsole. W pojedynczym segmencie do konsoli, w jej dolnej części po zewnętrznej stronie, zaczepione jest prawe dolne koło zębate, a u góry konsoli koło zębate przesuwne, regulowane za pomocą śruby naciągającej. Na lewo od prawego dolnego koła zębatego przymocowane jest podpórką do wewnętrznej belki ramy dolnej lewe dolne koło zębate, przy czym na kole zębatym przesuwnym, prawym dolnym kole zębatym i lewym dolnym kole zębatym umieszczony jest przenośnik łańcuchowy z rozmieszczonymi równomiernie chwytakami, a całość zabezpieczona jest osłoną, przymocowaną do konsoli. Chwytak, przytwierdzony do ogniwa przenośnika łańcuchowego wyposażony jest w dolnej części w ceownik chwytaka, do którego pośrodku zamontowany jest za pomocą nakładki, posiadającej dwie śruby, docisk chwytaka w postaci dwóch symetrycznych ramion, wykonanych z pręta o przekroju okrągłym i wygiętych w kształcie litery U z zagiętymi prostopadle końcówkami. Lewe końcówki, krótsze od prawych, wyposażone są w rolki chwytaka, poniżej których do docisku chwytaka zaczepiona jest sprężyna, nawinięta na śrubę. W części końcowej ceownik chwytaka posiada wpasowaną gumę chwytaka w postaci dwóch symetrycznych płaszczyzn o kształcie ściętego trójkąta, połączoną zewnętrznie od góry drucikami z prawymi końcówkami docisku chwytaka. Od dołu ceownik chwytaka ma wkręt zamontowany wzdłuż osi symetrii gumy chwytaka, mocujący zarówno gumę chwytaka, jak i doczepianą końcówkę w kształcie płaskownika, zakończonego drutem podtrzymującym. Dzięki takiemu skojarzeniu środków technicznych chwytaki podtrzymują od razu stabilnie położone na nich podkładki i nie ma potrzeby odczekiwania do chwili, gdy chwytak wchodzi w prowadnicę, dociskającą roślinę do jego powierzchni i unieruchamiającą ją. Ponadto całe urządzenie odznacza się prostotą konstrukcji i łatwością obsługi. Przedmiot wynalazku jest przedstawiony w przykładzie wykonania na rysunku, na którym fig. 1 przedstawia widok sadzarki z boku, fig. 2 widok sadzarki z góry, fig. 3 widok chwytaka z boku, a fig. 4 przekrój poprzeczny chwytaka w płaszczyźnie A-A i B-B. Sadzarka składa się z dwóch identycznych segmentów symetrycznych względem siebie. Elementy wysadzające osadzone są na wspólnej konstrukcji nośnej, posiadającej od dołu dwie ramy dolne 1 segmentu w postaci dwóch równoległych belek, zewnętrznej i wewnętrznej, każda

4 połączone z poprzeczną ramą przednią 2 przy pomocy obejm 3. Za pośrednictwem obejm 3 istnieje możliwość regulacji odległości między segmentami. Od ustawienia sekcji sadzącej względem ramy przedniej zależą szerokości międzyrzędzi. Rama przednia 2 wyposażona jest symetrycznie w środkowej części w dwa pionowe, równoległe względem siebie wsporniki 4, połączone u góry poprzeczką 5, posiadającą dwa uchwyty mocujące 6, służące do łączenia sadzarki z ciągnikiem. Ze środka poprzeczki 5, poprowadzona jest wzdłuż osi sadzarki rama górna 7, zakończona poprzecznicą tylną 8, do krańców której z kolei zamontowane są pionowo po dwa inne wsporniki 9, połączone od dołu z równoległymi belkami ramy dolnej 1. Inne wsporniki 9 posiadają dolne rozwidlenia 10 w kształcie litery L, na ramionach których zamocowane są wewnętrznie koła ugniatające 11. W środkowej części inne wsporniki 9 wyposażone są wzdłużnie po zewnętrznej stronie w podpory 12. Na wewnętrznych belkach ramy dolnej 1 segmentu zamontowane są konsole 13. Rama przednia 2 oparta jest na kole podporowym 14, utrzymującym na określonej wysokości od powierzchni gleby ramę dolną 1 z ramą przednią 2. Pojedynczy segment posiada zamocowany od dołu do belek ramy dolnej 1 od ich strony wewnętrznej lemiesz 15 a za nim obsypniki 16. Lemiesz 15 zawieszony jest z przodu na uchwycie 17, umożliwiającym regulację głębokości bruzdy. Z tyłu lemiesz 15 zamocowany jest obrotowo na sworzniach 18. Po lewej stronie konsoli 13 w jej dolnej części, zaczepione jest prawe dolne koło zębate 19 a u góry konsoli 13 koło zębate przesuwne 20, regulowane przesuwnie za pomocą śruby naciągającej 21. Na lewo od prawego dolnego koła zębatego 19 przymocowane jest podpórką 22 do wewnętrznej belki ramy dolnej 1 lewe dolne koło zębate 23. Na kole zębatym przesuwnym 20, prawym dolnym kole zębatym 19 i lewym dolnym kole zębatym 23 przemieszcza się przenośnik łańcuchowy 24 z chwytakami 25, rozmieszczonymi w równych odstępach. Chwytaki 25 są sterowane symetrycznymi, usytuowanymi bocznie do belki zewnętrznej i wewnętrznej ramy dolnej 1 łukowatymi prowadnicami 26. Z zewnętrznej strony koło zębate przesuwne 20, prawe dolne koło zębate 19, lewe dolne koło zębate 23 oraz przenośnik łańcuchowy 24 zabezpieczone są osłoną 27, przymocowaną do konsoli 13. Przenośnik łańcuchowy 24 jest napędzany poprzez: koło łańcuchowe 28, osadzone na wspólnej osi 29 z prawym dolnym kołem zębatym 19, drugie koło łańcuchowe 30, łańcuch napędowy 31 oraz koło napędowe 32, ułożyskowane na innej osi 33. Koło napędowe 32 posiada rozmieszczone równomiernie na obwodzie ostrogi 34, zmniejszające jego poślizg. Z przodu sadzarki, do belki zewnętrznej i wewnętrznej ramy dolnej 1 przymocowane jest na nogach wsporczych 35 siedzisko 36. Po prawej stronie konsoli 13 przytwierdzony jest w środkowej części pojemnik 37 na podkładki 38. Chwytak 25, przytwierdzony do ogniwa przenośnika łańcuchowego 24 wyposażony jest w dolnej części w ceownik chwytaka 39, do którego pośrodku zamontowany jest za pomocą nakładki 40 docisk chwytaka 41 w postaci dwóch symetrycznych ramion, wykonanych z pręta o przekroju okrągłym. Ramiona te wygięte są w kształcie litery U z zagiętymi prostopadle krawędziami, przy czym lewa końcówka jest krótsza od prawej. Na lewych końcówkach docisku chwytaka 41 umieszczone są rolki chwytaka 42. Poniżej rolek chwytaka 42 docisk chwytaka 41 wyposażony jest w sprężynę 43, nawiniętą na śrubę 44. Nakładka 40 przymocowana jest do ceownika chwytaka 39 dwoma śrubami nakładki 45. Na końcu ceownik chwytaka 39 posiada wpasowaną gumę chwytaka 46 w postaci dwóch symetrycznych płaszczyzn o kształcie ściętego trójkąta. Guma chwytaka 46 połączona jest zewnętrznie drucikami 47 z prawymi końcówkami docisku chwytaka 41. Od dołu ceownika chwytaka 39, wzdłuż osi symetrii gumy chwytaka 46, zamontowany jest wkręt 48, mocujący zarówno gumę chwytaka 46, jak i doczepioną do niego końcówką 49 w kształcie płaskownika, zakończonego drutem podtrzymującym 50. Zasada działania sadzarki jest następująca. Przed rozpoczęciem pracy sadzarkę umieszcza się wzdłuż linii sadzenia. Następnie należy dostosować rozstawienie lemieszy 15 i obsypników 16 do szerokości międzyrzędzi poprzez przestawienie obejm 3. Przemieszczający się wraz z sadzarką lemiesz 15 wykonuje bruzdy o przekroju prostokątnym. Podkładki 38 ustawiane są w ziemi w trakcie sadzenia pod niewielkim kątem. Kąt ten ma na celu zniwelowanie pochylania się podkładek 38 w czasie ugniatania ich przez koło 11. Obsypnik 16 zgarnia ziemię z boków na środek bruzdy. Ziemia ta jest ugniatana obok podkładek 38 przez koła ugniatające 11, powodujące jednoczesne prostowanie podkładek 24. Koła ugniatające 11 ustawione są pod pewnym kątem do powierzchni gruntu. Zapewnia to

5 właściwe dociskanie ziemi do systemu korzeniowego wysadzanych roślin. W celu utrzymania sekcji wysadzającej na określonej wysokości od powierzchni gleby sadzarka wyposażona jest w koło podporowe 14. Ruch obrotowy koła napędowego 32 jest przekazywany na drugie koło łańcuchowe 30, a z niego łańcuchem napędowym 31 na koło łańcuchowe 28, które jest osadzone na wspólnej osi 29 z prawym dolnym kołem zębatym 19. rawe dolne koło zębate 19 napędza przenośnik łańcuchowy 24 z chwytakami 25, zawieszony ponadto na lewym dolnym kole zębatym 23 i kole zębatym przesuwnym 20. Możliwość regulacji koła zębatego przesuwnego 20 zezwala na regulowanie naprężenia przenośnika łańcuchowego 24. Na przenośniku łańcuchowym 24 mocowane są w równych odstępach chwytaki 25. W czasie sadzenia podkładkę 38 kładzie się na chwytaku 25 w pozycji poziomej wzdłuż docisku chwytaka 41, gumy chwytaka 46, końcówki 49 i drutu podtrzymującego 50. Podkładka 38 w tym położeniu jest całkowicie stabilna i zabezpieczona przed wypadnięciem. Docisk chwytaka 41 z rolkami chwytaka 41, wchodząc w prowadnicę 26, powoduje zamknięcie się górnej części gumy chwytaka 46 i w ten sposób podkładka jest sztywno trzymana między dwoma płaszczyznami gumy. Następnie chwytak 25 obraca się do pionu, wchodząc jednocześnie w lemiesz 15. Przełożenie przenośnika łańcuchowego 24 jest tak dobrane, że chwytak 25 w stosunku do płaszczyzny ziemi nie przesuwa się, mimo ruchu całej sadzarki. Po obsypaniu podkładki 38 przez obsypnik 16, chwytak 25 wychodzi z prowadnic 26, otwiera się i przesuwa do góry. Cykl sadzenia rozpoczyna się od nowa. Fig.4

6 Fig. 3

7 Fig. 2

8 Fig.1 Departament Wydawnictw UP RP. Nakład 90 egz. Cena zł
