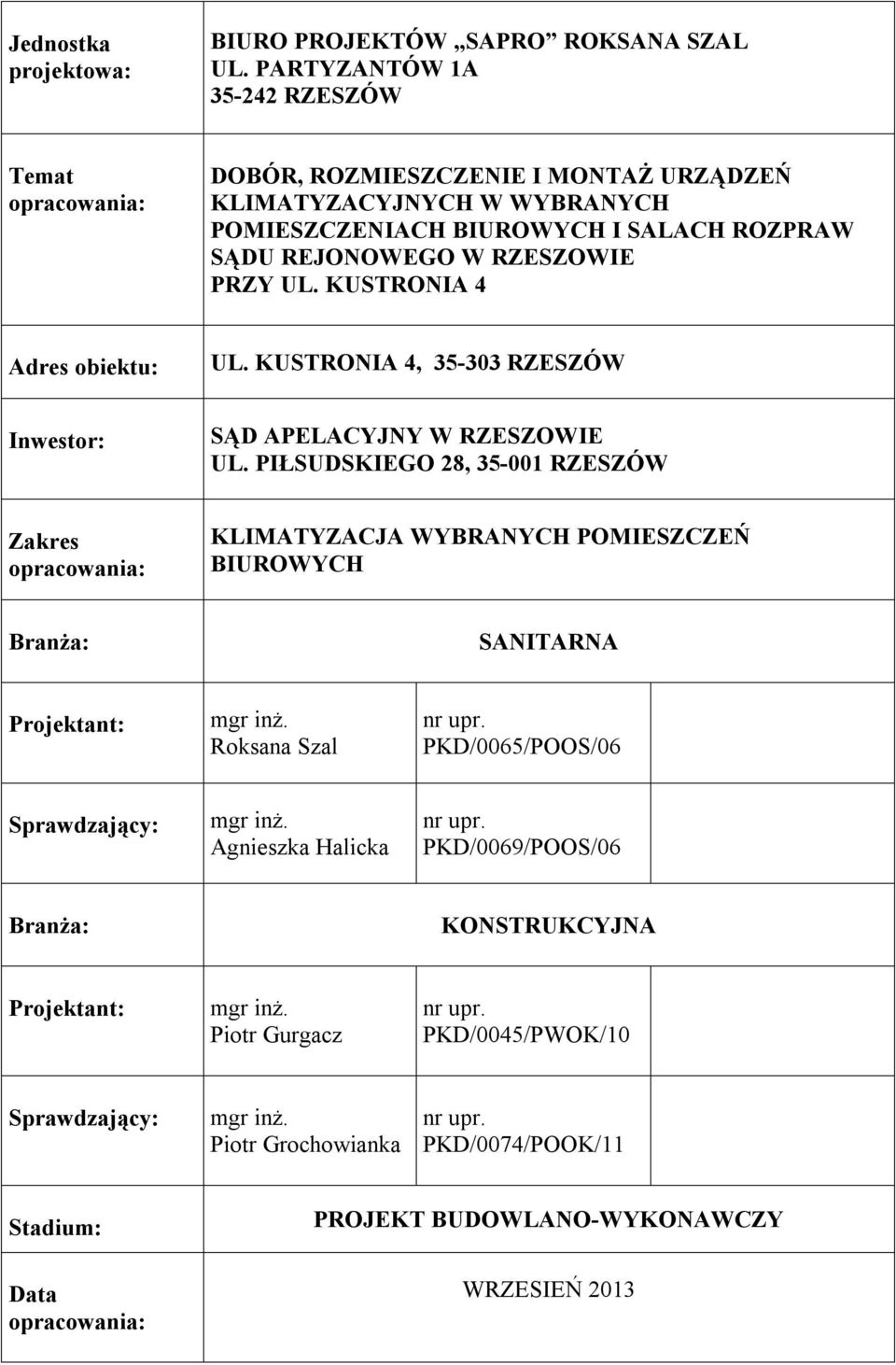

1 Jednostka projektowa: BIURO PROJEKTÓW SAPRO ROKSANA SZAL UL. PARTYZANTÓW 1A RZESZÓW Temat opracowania: DOBÓR, ROZMIESZCZENIE I MONTAŻ URZĄDZEŃ KLIMATYZACYJNYCH W WYBRANYCH POMIESZCZENIACH BIUROWYCH I SALACH ROZPRAW SĄDU REJONOWEGO W RZESZOWIE PRZY UL. KUSTRONIA 4 Adres obiektu: UL. KUSTRONIA 4, RZESZÓW Inwestor: SĄD APELACYJNY W RZESZOWIE UL. PIŁSUDSKIEGO 28, RZESZÓW Zakres opracowania: KLIMATYZACJA WYBRANYCH POMIESZCZEŃ BIUROWYCH Branża: SANITARNA Projektant: mgr inż. Roksana Szal nr upr. PKD/0065/POOS/06 Sprawdzający: mgr inż. Agnieszka Halicka nr upr. PKD/0069/POOS/06 Branża: KONSTRUKCYJNA Projektant: mgr inż. Piotr Gurgacz nr upr. PKD/0045/PWOK/10 Sprawdzający: mgr inż. Piotr Grochowianka nr upr. PKD/0074/POOK/11 Stadium: Data opracowania: PROJEKT BUDOWLANO-WYKONAWCZY WRZESIEŃ 2013

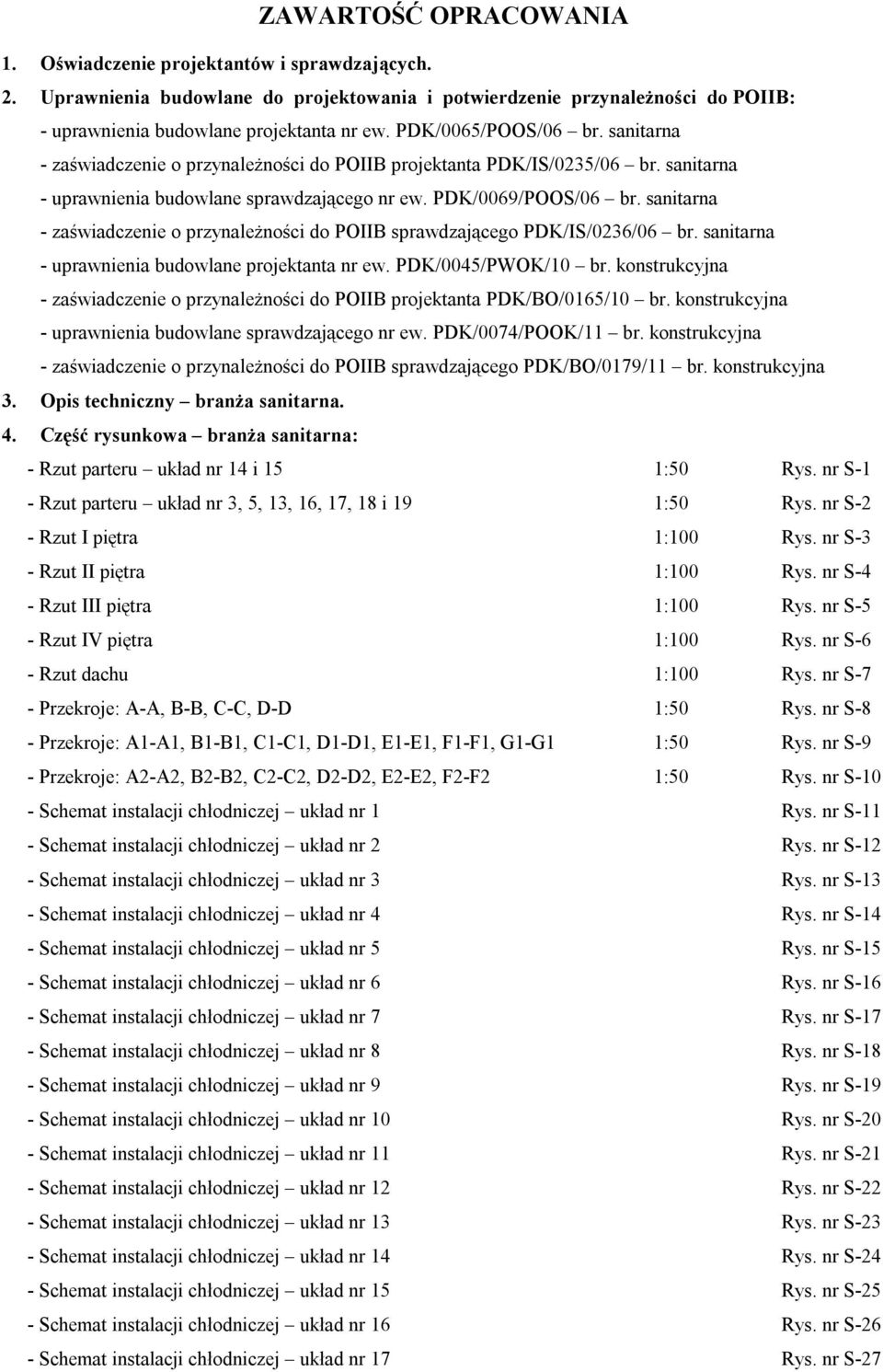

2 ZAWARTOŚĆ OPRACOWANIA 1. Oświadczenie projektantów i sprawdzających. 2. Uprawnienia budowlane do projektowania i potwierdzenie przynależności do POIIB: - uprawnienia budowlane projektanta nr ew. PDK/0065/POOS/06 br. sanitarna - zaświadczenie o przynależności do POIIB projektanta PDK/IS/0235/06 br. sanitarna - uprawnienia budowlane sprawdzającego nr ew. PDK/0069/POOS/06 br. sanitarna - zaświadczenie o przynależności do POIIB sprawdzającego PDK/IS/0236/06 br. sanitarna - uprawnienia budowlane projektanta nr ew. PDK/0045/PWOK/10 br. konstrukcyjna - zaświadczenie o przynależności do POIIB projektanta PDK/BO/0165/10 br. konstrukcyjna - uprawnienia budowlane sprawdzającego nr ew. PDK/0074/POOK/11 br. konstrukcyjna - zaświadczenie o przynależności do POIIB sprawdzającego PDK/BO/0179/11 br. konstrukcyjna 3. Opis techniczny branża sanitarna. 4. Część rysunkowa branża sanitarna: - Rzut parteru układ nr 14 i 15 1:50 Rys. nr S-1 - Rzut parteru układ nr 3, 5, 13, 16, 17, 18 i 19 1:50 Rys. nr S-2 - Rzut I piętra 1:100 Rys. nr S-3 - Rzut II piętra 1:100 Rys. nr S-4 - Rzut III piętra 1:100 Rys. nr S-5 - Rzut IV piętra 1:100 Rys. nr S-6 - Rzut dachu 1:100 Rys. nr S-7 - Przekroje: A-A, B-B, C-C, D-D 1:50 Rys. nr S-8 - Przekroje: A1-A1, B1-B1, C1-C1, D1-D1, E1-E1, F1-F1, G1-G1 1:50 Rys. nr S-9 - Przekroje: A2-A2, B2-B2, C2-C2, D2-D2, E2-E2, F2-F2 1:50 Rys. nr S-10 - Schemat instalacji chłodniczej układ nr 1 Rys. nr S-11 - Schemat instalacji chłodniczej układ nr 2 Rys. nr S-12 - Schemat instalacji chłodniczej układ nr 3 Rys. nr S-13 - Schemat instalacji chłodniczej układ nr 4 Rys. nr S-14 - Schemat instalacji chłodniczej układ nr 5 Rys. nr S-15 - Schemat instalacji chłodniczej układ nr 6 Rys. nr S-16 - Schemat instalacji chłodniczej układ nr 7 Rys. nr S-17 - Schemat instalacji chłodniczej układ nr 8 Rys. nr S-18 - Schemat instalacji chłodniczej układ nr 9 Rys. nr S-19 - Schemat instalacji chłodniczej układ nr 10 Rys. nr S-20 - Schemat instalacji chłodniczej układ nr 11 Rys. nr S-21 - Schemat instalacji chłodniczej układ nr 12 Rys. nr S-22 - Schemat instalacji chłodniczej układ nr 13 Rys. nr S-23 - Schemat instalacji chłodniczej układ nr 14 Rys. nr S-24 - Schemat instalacji chłodniczej układ nr 15 Rys. nr S-25 - Schemat instalacji chłodniczej układ nr 16 Rys. nr S-26 - Schemat instalacji chłodniczej układ nr 17 Rys. nr S-27

3 - Schemat instalacji chłodniczej układ nr 18 Rys. nr S-28 - Schemat instalacji chłodniczej układ nr 19 Rys. nr S Ekspertyza techniczna branża konstrukcyjna. 6. Opis techniczny branża konstrukcyjna. 7. Część rysunkowa branża konstrukcyjna: - Schemat pomostów pod agregaty Poz.1 i Poz.7 1:50 Rys. nr K-01 - Schemat pomostów pod agregaty Poz.5, Poz.6 i Poz.8 1:50 Rys. nr K-02 - Schemat pomostów pod agregaty Poz.7 1:50 Rys. nr K-03 - Schemat pomostów pod agregaty Poz.2, Poz.3 i Poz.4 1:50 Rys. nr K-04 - Sposób montażu i uszczelnienia słupków pomostu na stropodachu 1:5 Rys. nr K-05 - Pomost - Poz.1, Poz.2 1:10 Rys. nr K-06 - Pomost - Poz.3, Poz.4 1:10 Rys. nr K-07 - Pomost - Poz.5, Poz.6 1:10 Rys. nr K-08 - Pomost - Poz.7, Poz.8 1:10 Rys. nr K-09

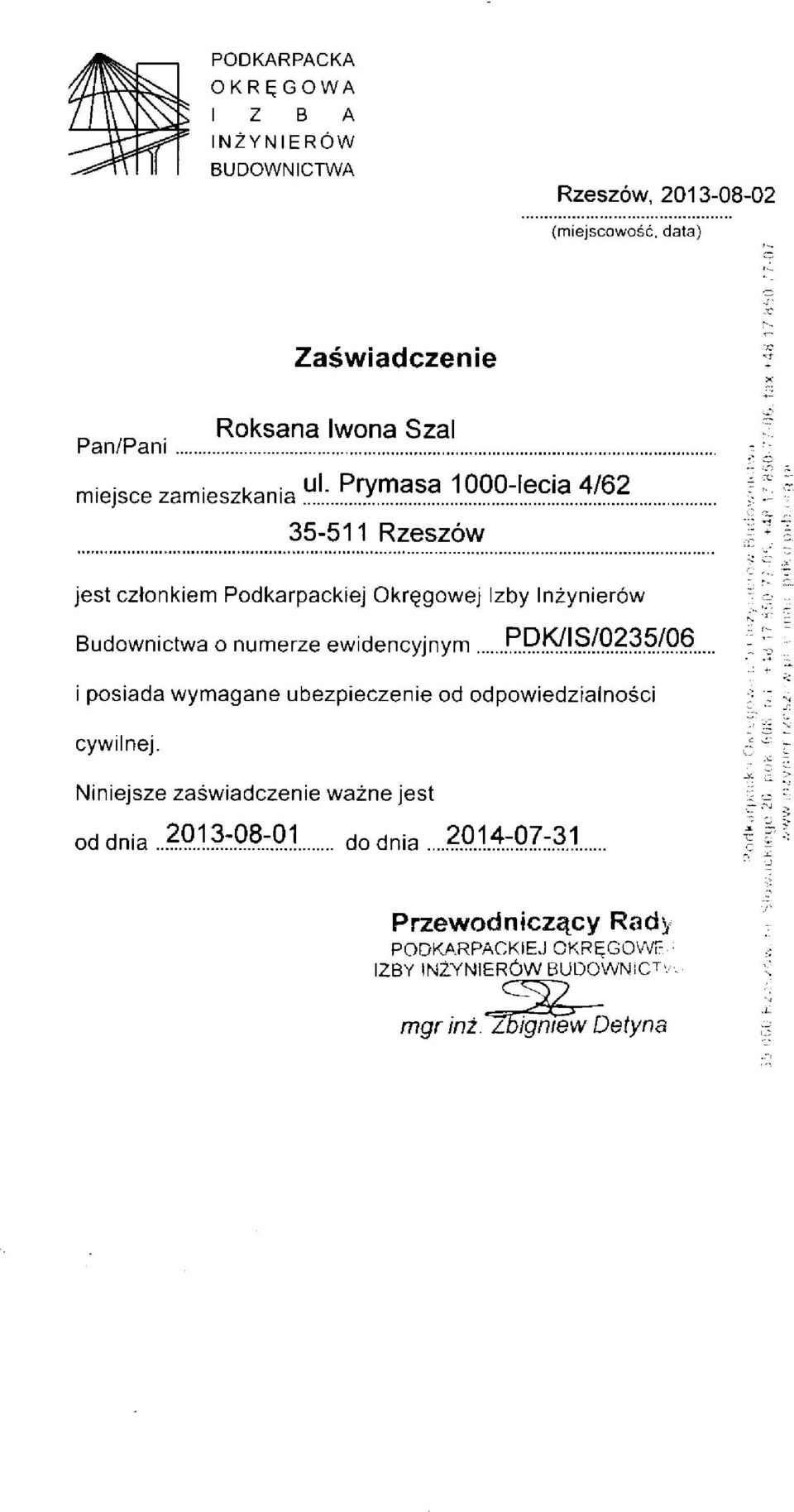

4 OŚWIADCZENIE o zgodności projektu budowlanego z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Rzeszów, dnia r. OŚWIADCZENIE Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994r. Prawo budowlane /Dz.U. z 2006 roku, nr. 156, poz. 1118/ OŚWIADCZAM, że PROJEKT BUDOWLANY DOBÓR, ROZMIESZCZENIE I MONTAŻ URZĄDZEŃ KLIMATYZACYJNYCH W WYBRANYCH POMIESZCZENIACH BIUROWYCH I SALACH ROZPRAW SĄDU REJONOWEGO W RZESZOWIE PRZY UL. KUSTRONIA 4 został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. CZĘŚĆ SANITARNA: Projektant Sprawdzający mgr inż. Roksana Szal mgr inż. Agnieszka Halicka CZĘŚĆ KONSTRUKCYJNA: Projektant Sprawdzający mgr inż. Piotr Gurgacz mgr inż. Piotr Grochowianka

5

6

7

8

9

10

11 BRANŻA SANITARNA 1/39

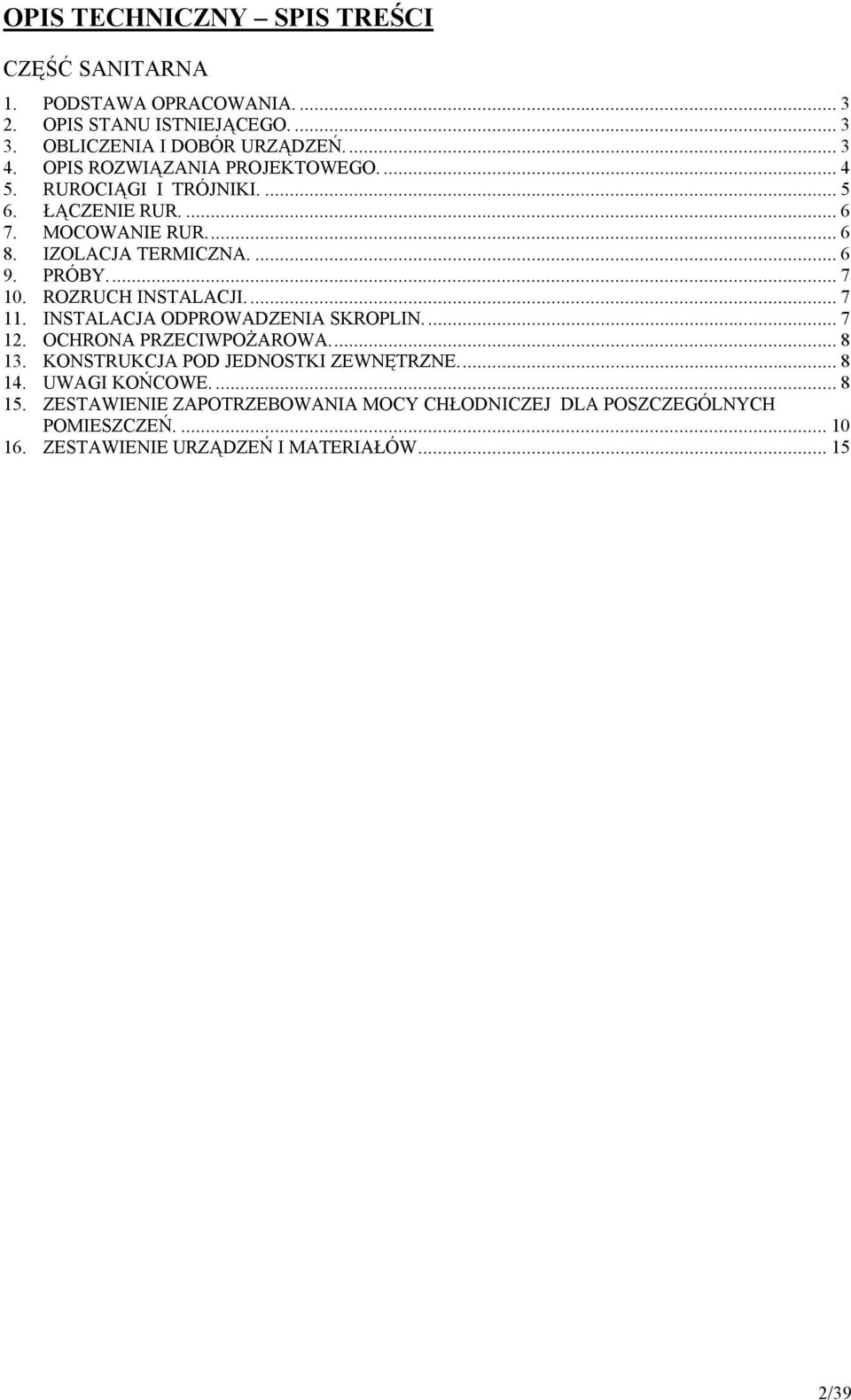

12 OPIS TECHNICZNY SPIS TREŚCI CZĘŚĆ SANITARNA 1. PODSTAWA OPRACOWANIA OPIS STANU ISTNIEJĄCEGO OBLICZENIA I DOBÓR URZĄDZEŃ OPIS ROZWIĄZANIA PROJEKTOWEGO RUROCIĄGI I TRÓJNIKI ŁĄCZENIE RUR MOCOWANIE RUR IZOLACJA TERMICZNA PRÓBY ROZRUCH INSTALACJI INSTALACJA ODPROWADZENIA SKROPLIN OCHRONA PRZECIWPOŻAROWA KONSTRUKCJA POD JEDNOSTKI ZEWNĘTRZNE UWAGI KOŃCOWE ZESTAWIENIE ZAPOTRZEBOWANIA MOCY CHŁODNICZEJ DLA POSZCZEGÓLNYCH POMIESZCZEŃ ZESTAWIENIE URZĄDZEŃ I MATERIAŁÓW /39

13 OPIS TECHNICZNY KLIMATYZACJA WYBRANYCH POMIESZCZEŃ BIUROWYCH I SAL ROZPRAW SĄDU REJONOWEGO W RZESZOWIE PRZY UL. KUSTRONIA PODSTAWA OPRACOWANIA. - zlecenie od Inwestora, - podkłady arch.-bud., - inwentaryzacja stanu istniejącego, - wizja lokalna, - uzgodnienia w zakresie rozwiązań technicznych i lokalizacji urządzeń, - normy i wytyczne projektowania. 2. OPIS STANU ISTNIEJĄCEGO. Budynek Sądu Rejonowego w Rzeszowie przy ul. Kustronia 4 jest budynkiem wolnostojącym, niepodpiwniczonym, składającym się z: - trzykondygnacyjnej części administracyjnej, - jednokondygnacyjnej części z łukowo wyciętym narożnikiem z kolumnadą w rejonie wejścia głównego, - pięciokondygnacyjnej części mieszczącej sale rozpraw i blok dla interesantów i publiczności. Pomieszczenia administracyjno-biurowe umieszczono w niższej części budynku na pierwszym i drugim piętrze. Sale rozpraw umieszczono na parterze, I, II, III i IV piętrze. Pomieszczenia administracyjno-biurowe oraz sale rozpraw są wyposażone w wentylację mechaniczną. W pomieszczeniach biurowych oraz w salach rozpraw, które nie są objęte przedmiotowym opracowaniem występują urządzenia klimatyzacyjne (klimatyzacja tych pomieszczeń została zrealizowana we wcześniejszych etapach inwestycyjnych). W pomieszczeniach biurowych objętych przedmiotowym opracowaniem nie występują urządzenia klimatyzacyjne. Nad częścią administracyjno-biurową oraz nad częścią pięciokondygnacyjną w której umieszczone są sale rozpraw występuje dach płaski z attyką. Dach wykonany jest z płyt żelbetowych, izolowany wełną mineralną. Pokrycie dachu stanowi warstwa żwiru. Spadek dachu ok. 1%. Odwodnienie dachu poprzez system podciśnieniowy z wpustami dachowymi pojedynczymi. 3. OBLICZENIA I DOBÓR URZĄDZEŃ. Obliczenia zapotrzebowania mocy chłodniczej dla wybranych pomieszczeń biurowych będących w zakresie niniejszego opracowania wykonano w oparciu o program Klima-Plus 3.0. Dobory urządzeń wykonano na podstawie otrzymanych wyników, po ich analizie. Założona temperatura obliczeniowa pomieszczeń klimatyzowanych wynosi: 23 C. 3/39

14 4. OPIS ROZWIĄZANIA PROJEKTOWEGO. W celu klimatyzowania wybranych pomieszczeń biurowych i sal rozpraw Sądu Rejonowego przy ul. Kustronia 4, zaprojektowano 19 układów chłodniczych (układy 1 17 w systemie VRF, układ 18 w systemie multisplit, układ 19 w systemie split). System VRF charakteryzuje się zmiennym przepływem czynnika chłodniczego, którego wydajność płynnie dostosowuje się do aktualnego zapotrzebowania mocy zarówno w trybie grzania jak i chłodzenia, co gwarantuje wysoką wydajność przy niskim poborze energii. Zaprojektowane układy pracować będą na wysokoefektywnym pod względem energetycznym czynniku chłodniczym typu R410A. Układy o numerze: 1, 2, 3, 4, 6, 7 i 8 składają się z jednomodułowych jednostek zewnętrznych obsługujących sale rozpraw. Jednostki te zlokalizowane będą na dachu budynku części pięciokondygnacyjnej. Układ nr 5 składa się z dwumodułowej jednostki zewnętrznej obsługującej sale rozpraw. Jednostki te zlokalizowane będą na dachu budynku części pięciokondygnacyjnej. Układy o numerze 13, 14, 15 i 16 składają się z jednomodułowych jednostek zewnętrznych obsługujących pomieszczenia biurowo-administracyjne. Jednostki te zlokalizowane będą na dachu budynku trzykondygnacyjnej części administracyjnej. Układy o numerze 9 i 11 składają się z dwumodułowych jednostek zewnętrznych obsługujących pomieszczenia biurowo-administracyjne. Jednostki te zlokalizowane będą na dachu budynku trzykondygnacyjnej części administracyjnej. Układy o numerze 10 i 12 składają się z trzymodułowych jednostek zewnętrznych obsługujących pomieszczenia biurowo-administracyjne. Jednostki te zlokalizowane będą na dachu budynku trzykondygnacyjnej części administracyjnej. Układ nr 17 składa się z jednomodułowej jednostki zewnętrznej obsługującej pomieszczenia na parterze. Jednostka usytuowana będzie na konstrukcji stalowej przytwierdzonej do elewacji budynku. Układ nr 18 i 19 obsługuje pomieszczenia na parterze. Jednostki zewnętrzne usytuowane będzie na konstrukcji stalowej przytwierdzonej do elewacji budynku. Wszystkie w/w jednostki zewnętrzne połączone będą poprzez instalację chłodniczą i elektryczną z jednostkami wewnętrznymi. Jednostki zewnętrzne układów 1 16 należy posadowić na konstrukcji stalowej o wysokości 40cm powyżej powierzchni dachu. Konstrukcję należy zabezpieczyć antykorozyjnie. Jednostki zewnętrzne należy ułożyć na konstrukcji stalowej na podkładkach amortyzacyjnych np. z gumy grubości 10mm, aby zapobiec przenoszeniu drgań. Jednostki wewnętrzne zlokalizowane będą w klimatyzowanych pomieszczeniach na ścianach oraz na suficie. Sterownie jednostkami wewnętrznymi odbywać się będzie poprzez piloty bezprzewodowe indywidualnie dla każdego pomieszczenia. Jednostki zewnętrzne każdego układu wyposażone będą w sprężarki inwerterowe. Układy klimatyzacji o numerze 1 8 (sale rozpraw) wyposażono w sterownik centralny sterujący pracą wszystkich jednostek wewnętrznych w/w układów z możliwością zablokowania standardowych funkcji pilotów bezprzewodowych w wybranych pomieszczeniach. Sterownik centralny dla sal rozpraw, będzie usytuowany w pomieszczeniu nr 4.37 (IV piętro) pom. informatyczne. Układy klimatyzacji o numerze 9 17 (pozostałe pomieszczenia administracyjnobiurowe) wyposażono w osobny sterownik centralny sterujący pracą wszystkich jednostek wewnętrznych w/w układów z możliwością zablokowania standardowych funkcji pilotów bezprzewodowych w wybranych pomieszczeniach. Sterownik centralny dla tych pomieszczeń, będzie usytuowany w pomieszczeniu nr 2.27 (II piętro) pom. elektryczne. Urządzenie sygnalizacyjne stanów alarmowych przekazywać będzie sygnał do pomieszczenia stałego monitoringu 0.4, zlokalizowanego na parterze budynku. Prowadzenie przewodów wg załączonej części rysunkowej. 4/39

15 Rurociągi instalacji chłodniczej prowadzić w strefie stropów podwieszonych w korytarzach parteru, I i II piętra. Rurociągi prowadzone po ścianach oraz piony należy obudować płytami gipsowo-kartonowymi. Na podstawie normy PN-EN 378-1:2002, zrezygnowano ze stosowania systemu detekcji freonu, ponieważ projektowana instalacja nie wymaga stosowania takiego systemu. Parametry techniczne projektowanego układu ze zmiennym przepływem czynnika chłodniczego: 1. Urządzenia w klasie energetycznej nie niższej niż opisano w części graficznej. 2. Wydajność chłodnicza jednostek zewnętrznych nie mniejsza niż podana w zestawieniu urządzeń. 3. Wydajność chłodnicza jednostek wewnętrznych nie mniejsza niż podana w zestawieniu urządzeń. 4. Głośność jednostek zewnętrznych nie większy niż 65dB w odległości 1,0m (chłodzenie). 5. Poziom głośności jednostek wewnętrznych w trybie chłodzenia dla obrotów niskich nie więcej niż 35dB. 6. Jednostki wewnętrzne i zewnętrzne o gabarytach umożliwiających lokalizację w miejscach wskazanych w części graficznej. 7. Jednostki wewnętrzne typ przysufitowy do montażu na szpilkach do stropu. 8. Układy chłodnicze z pompą ciepła. 9. Czynnik chłodniczy R410A. 10. Przynajmniej jedna jednostka zewnętrzna w każdym z układów chłodniczych wyposażona w sprężarkę inwerterową. 11. Trójniki montażowe dostarczone wraz z urządzeniami przez producenta dla minimalizacji oporów instalacji. 12. Jednostki wewnętrzne typ ścienny wyposażone w filtry jonowe i polifenolowe (lub plazmowe), jednostki typ ścienny oraz przysufitowy wyposażone w filtry przeciwgrzybiczne. 13. Centralny system sterowania z interfejsem w języku polskim. 14. Jednostki zewnętrzne układów numer 1 17 wyposażone będą w grzałki tacy ociekowej jednostki zewnętrznej. 5. RUROCIĄGI I TRÓJNIKI. Instalację chłodniczą zaprojektowano z rur miedzianych wg normy PN-EN Miedź i stopy miedzi. Rury miedziane okrągłe bez szwu stosowane w instalacjach klimatyzacyjnych i chłodniczych. Część 1: Rury do instalacji rurowych. Zaprojektowano rurociągi miedziane Cu o następującym zakresie średnic: - φ6,35x0,8 - φ9,52x0,8 - φ12,70x0,8 - φ15,87x1,0 - φ19,06x1,0 - φ22,23x1,0 - φ28,57x1,25 - φ34,92x1,25 - φ41,27x1,25. Przewody gazowe i cieczowe prowadzić razem. Do wykonania rozgałęzień należy użyć trójników montażowych dostarczanych przez producenta systemu w komplecie z urządzeniami. Trójniki systemowe zapewniają 5/39

16 prawidłowe rozprowadzenie czynnika chłodniczego po instalacji, minimalizują opory instalacji i zwiększają sprawność układu. Zaprojektowano następujące typy trójników jednostki wewnętrznej: - UTR-BP090X (lub równoważny), - UTR-BP180X (lub równoważny), - UTR-BP567X (lub równoważny. Trójniki jednostek wewnętrznych należy zamontować tak, aby odgałęzienia były skierowane w pionie lub w poziomie. Należy zachować minimalną długość 0,50m prostego odcinka rury przed trójnikiem dla zapewnienia równomiernego rozdziału czynnika. Zaprojektowano trójnik jednostki zewnętrznej: UTR-CP567X (lub równoważny). Trójnik jednostki zewnętrznej należy montować w poziomie z nachyleniem 0 10, aby zapewnić równomierny rozdział czynnika. Trójnika jednostki zewnętrznej nie należy montować w pionie. W trakcie montażu rurociągów należy je zabezpieczyć przed dostaniem się do ich wnętrza kurzu oraz wilgoci. 6. ŁĄCZENIE RUR. Rury i kształtki należy łączyć tylko przez zastosowanie technologii lutowania twardego. W celu uniknięcia tworzenia się zgorzeliny, należy podczas procesu lutowania przepłukać rurę azotem lub innym gazem obojętnym. Należy pamiętać, aby płomienia palnika nigdy nie kierować bezpośrednio na lut. Należy również unikać przegrzania lutowanego miejsca. 7. MOCOWANIE RUR. Rury mocować do sufitów i ścian uchwytami, co 1 do 2m w zależności od średnicy. Nie należy stosować opasek cynkowanych w bezpośrednim kontakcie z rurami miedzianymi, ponieważ zostaną one zniszczone przez korozję. Przewody pionowe należy mocować do ścian za pomocą uchwytów umieszczonych, co najmniej co 3,0m, przy czym na każdej kondygnacji musi być zastosowany co najmniej jeden uchwyt. Przy prowadzeniu przewodów przez przegrody budowlane ściany, należy przejścia wykonać w tulejach z tworzywa sztucznego. Po montażu rurociągów pozostały wolny przekrój otworów należy wypełnić elastycznym kitem lub pianką budowlaną. Długość tulei powinna być większa o 6 8mm od grubości ściany lub stropu. Przy wykonywaniu przepustów rurowych przez konstrukcję dachu należy zwrócić szczególną uwagę i dochować staranności, aby po ich zabudowie zachować niezmienione parametry konstrukcyjne i użytkowe dachu oraz jego szczelność. 8. IZOLACJA TERMICZNA. Roboty izolacyjne należy rozpocząć po zakończeniu montażu rurociągów, przeprowadzeniu próby szczelności oraz po potwierdzeniu prawidłowości wykonania powyższych robót. Zaprojektowano izolację rurociągów otulinami z wysokiej jakości pianki kauczukowej np. ThermaRubber firmy Thermaflex (lub równoważnymi pod warunkiem zachowania analogicznych parametrów technicznych). Elastyczny materiał izolacyjny o zamkniętej strukturze komórkowej charakteryzuje się wysoką odpornością na dyfuzję pary wodnej i niską przewodnością cieplną. Zaprojektowano grubości izolacji termicznej wg poniższej tabeli: 6/39

17 średnica rury miedzianej min. grubość izolacji (mm) 6,35 9 9, , , , , , , ,27 32 Nie należy izolować rurki gazowej z rurką cieczową. Każda z nich musi być izolowana osobno. Po zaizolowaniu każdej z nich należy owinąć je taśmą wykończeniową aluminiową. Izolację rurociągów montowanych na dachu należy zabezpieczyć osłoną chroniącą przed promieniami UV oraz wykonać płaszcz z blachy stalowej ocynkowanej lub aluminiowej. Należy zwrócić uwagę na prawidłowe zabezpieczenie izolacji montowanej na zewnątrz budynku zgodnie z wytycznymi producenta. 9. PRÓBY. Po wykonaniu wszystkich połączeń należy przeprowadzić próbę szczelności instalacji. Instalację chłodniczą należy napełnić azotem do ciśnienia testowego 4,15MPa. Po 24 godzinach sprawdzić ciśnienie. Należy sprawdzić przewód cieczowy i gazowy. Zmiana temperatury otoczenia o 5 C powoduje zmianę ciśnienia testowego o 0,07MPa. 10. ROZRUCH INSTALACJI. Po wykonaniu instalacji należy oczyścić przewody chłodnicze poprzez wykonie próżni w instalacji. Należy wytworzyć podciśnienie wewnątrz przewodów, aż do uzyskania na manometrach wskazania 76cm Hg, następnie pompa powinna pracować przez co najmniej 1 godzinę. Instalację należy dopełnić czynnikiem chłodniczym R410A (standardowo jednostki zewnętrzne napełnione są 11,8kg czynnika R410A), a następnie uruchomić i sprawdzić działanie urządzeń. Dwa razy w roku należy przeprowadzać przegląd techniczny instalacji chłodniczej i urządzeń. 11. INSTALACJA ODPROWADZENIA SKROPLIN. W celu odprowadzenia skroplin z jednostek wewnętrznych zaprojektowano instalację odprowadzenia skroplin. Instalację grawitacyjną wykonać z rur PVC łączonych za pomocą klejenia średnice φ20 i φ32, oraz na wcisk średnice φ50. Połączenia instalacji odprowadzenia skroplin z istniejącą w budynku kanalizacją sanitarną wykonać poprzez syfony. Przy wszystkich klimatyzatorach należy zamontować pompki do odprowadzenia skroplin o minimalnej wysokości podnoszenia 0,80m z przewodami tłocznymi skroplin. Pompki skroplin zamontować w związku z brakiem możliwości grawitacyjnego odprowadzenia skroplin. Po zakończeniu podłączenia wężyka skroplin należy sprawdzić czy skropliny spływają do tacy skroplin i czy proces odprowadzania skroplin przebiega prawidłowo. Należy sprawdzić czy w instalacji odprowadzenia skroplin nie ma wycieków. Rurkę skroplin należy przymocować do ściany za pomocą uchwytów. Dla długich odcinków rurek uchwyty należy montować co 1,5 do 2,0m. 7/39

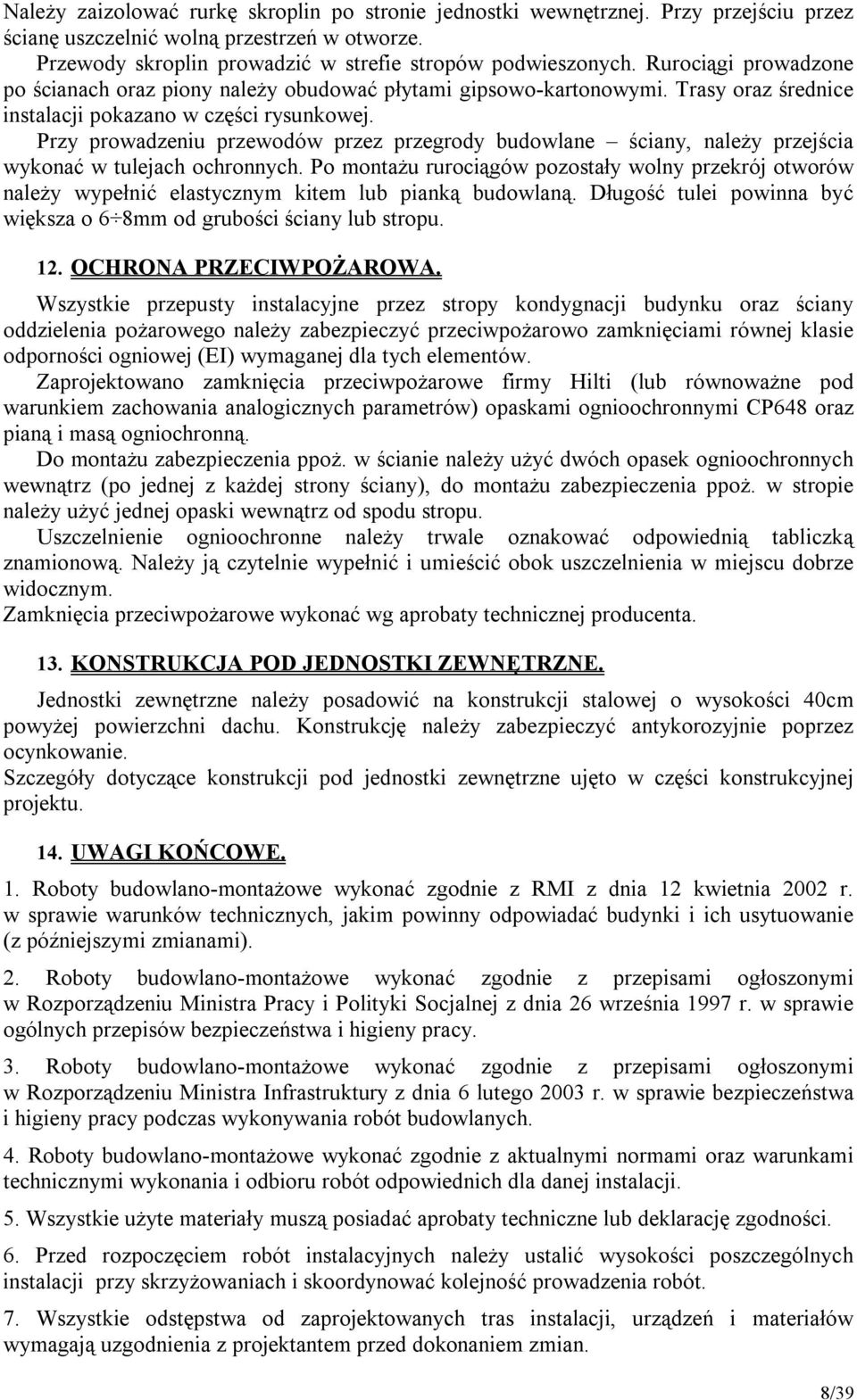

18 Należy zaizolować rurkę skroplin po stronie jednostki wewnętrznej. Przy przejściu przez ścianę uszczelnić wolną przestrzeń w otworze. Przewody skroplin prowadzić w strefie stropów podwieszonych. Rurociągi prowadzone po ścianach oraz piony należy obudować płytami gipsowo-kartonowymi. Trasy oraz średnice instalacji pokazano w części rysunkowej. Przy prowadzeniu przewodów przez przegrody budowlane ściany, należy przejścia wykonać w tulejach ochronnych. Po montażu rurociągów pozostały wolny przekrój otworów należy wypełnić elastycznym kitem lub pianką budowlaną. Długość tulei powinna być większa o 6 8mm od grubości ściany lub stropu. 12. OCHRONA PRZECIWPOŻAROWA. Wszystkie przepusty instalacyjne przez stropy kondygnacji budynku oraz ściany oddzielenia pożarowego należy zabezpieczyć przeciwpożarowo zamknięciami równej klasie odporności ogniowej (EI) wymaganej dla tych elementów. Zaprojektowano zamknięcia przeciwpożarowe firmy Hilti (lub równoważne pod warunkiem zachowania analogicznych parametrów) opaskami ognioochronnymi CP648 oraz pianą i masą ogniochronną. Do montażu zabezpieczenia ppoż. w ścianie należy użyć dwóch opasek ognioochronnych wewnątrz (po jednej z każdej strony ściany), do montażu zabezpieczenia ppoż. w stropie należy użyć jednej opaski wewnątrz od spodu stropu. Uszczelnienie ognioochronne należy trwale oznakować odpowiednią tabliczką znamionową. Należy ją czytelnie wypełnić i umieścić obok uszczelnienia w miejscu dobrze widocznym. Zamknięcia przeciwpożarowe wykonać wg aprobaty technicznej producenta. 13. KONSTRUKCJA POD JEDNOSTKI ZEWNĘTRZNE. Jednostki zewnętrzne należy posadowić na konstrukcji stalowej o wysokości 40cm powyżej powierzchni dachu. Konstrukcję należy zabezpieczyć antykorozyjnie poprzez ocynkowanie. Szczegóły dotyczące konstrukcji pod jednostki zewnętrzne ujęto w części konstrukcyjnej projektu. 14. UWAGI KOŃCOWE. 1. Roboty budowlano-montażowe wykonać zgodnie z RMI z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późniejszymi zmianami). 2. Roboty budowlano-montażowe wykonać zgodnie z przepisami ogłoszonymi w Rozporządzeniu Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy. 3. Roboty budowlano-montażowe wykonać zgodnie z przepisami ogłoszonymi w Rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. 4. Roboty budowlano-montażowe wykonać zgodnie z aktualnymi normami oraz warunkami technicznymi wykonania i odbioru robót odpowiednich dla danej instalacji. 5. Wszystkie użyte materiały muszą posiadać aprobaty techniczne lub deklarację zgodności. 6. Przed rozpoczęciem robót instalacyjnych należy ustalić wysokości poszczególnych instalacji przy skrzyżowaniach i skoordynować kolejność prowadzenia robót. 7. Wszystkie odstępstwa od zaprojektowanych tras instalacji, urządzeń i materiałów wymagają uzgodnienia z projektantem przed dokonaniem zmian. 8/39

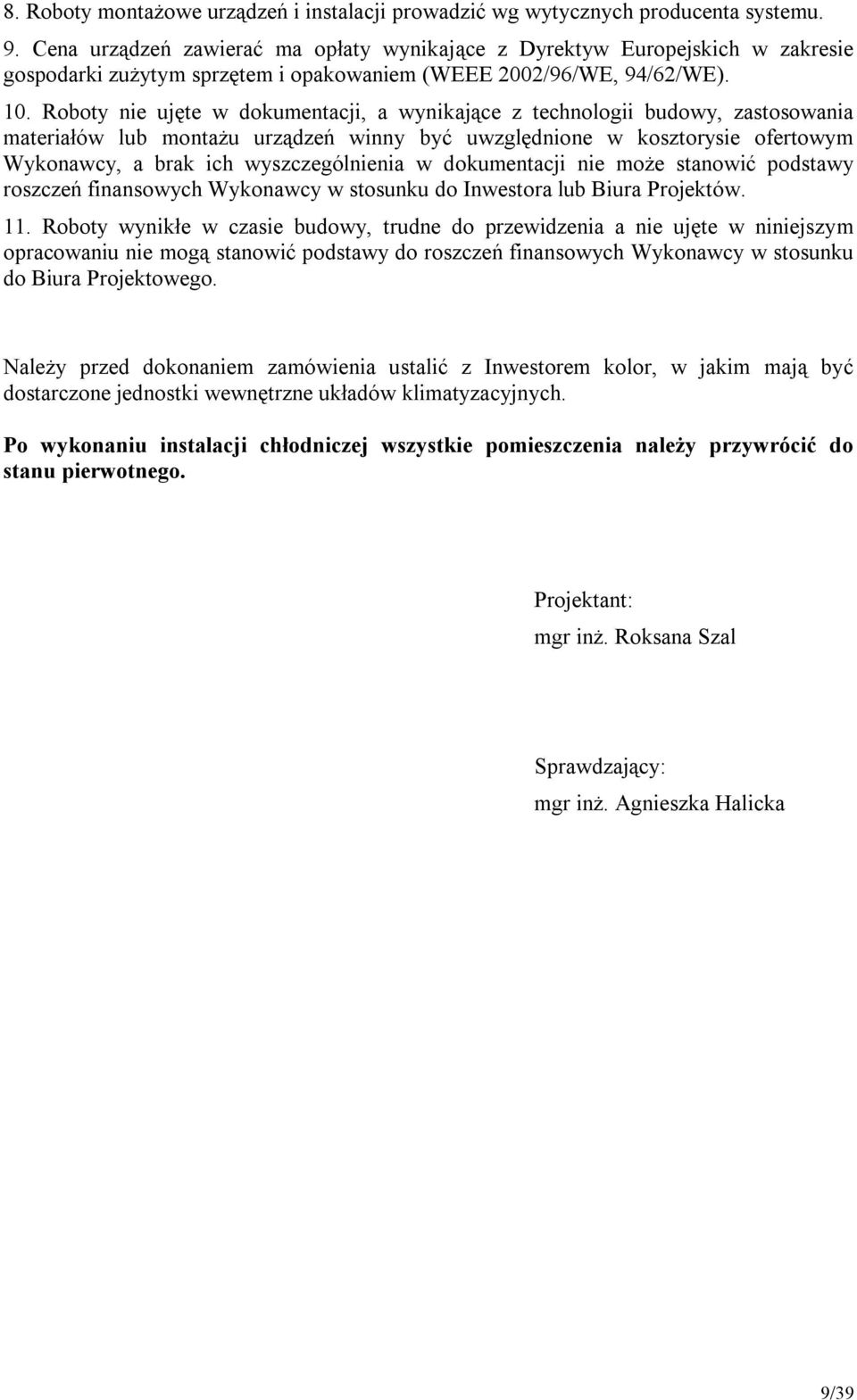

19 8. Roboty montażowe urządzeń i instalacji prowadzić wg wytycznych producenta systemu. 9. Cena urządzeń zawierać ma opłaty wynikające z Dyrektyw Europejskich w zakresie gospodarki zużytym sprzętem i opakowaniem (WEEE 2002/96/WE, 94/62/WE). 10. Roboty nie ujęte w dokumentacji, a wynikające z technologii budowy, zastosowania materiałów lub montażu urządzeń winny być uwzględnione w kosztorysie ofertowym Wykonawcy, a brak ich wyszczególnienia w dokumentacji nie może stanowić podstawy roszczeń finansowych Wykonawcy w stosunku do Inwestora lub Biura Projektów. 11. Roboty wynikłe w czasie budowy, trudne do przewidzenia a nie ujęte w niniejszym opracowaniu nie mogą stanowić podstawy do roszczeń finansowych Wykonawcy w stosunku do Biura Projektowego. Należy przed dokonaniem zamówienia ustalić z Inwestorem kolor, w jakim mają być dostarczone jednostki wewnętrzne układów klimatyzacyjnych. Po wykonaniu instalacji chłodniczej wszystkie pomieszczenia należy przywrócić do stanu pierwotnego. Projektant: mgr inż. Roksana Szal Sprawdzający: mgr inż. Agnieszka Halicka 9/39

20 15. ZESTAWIENIE ZAPOTRZEBOWANIA MOCY CHŁODNICZEJ DLA POSZCZEGÓLNYCH POMIESZCZEŃ. Numer układu Układ nr 1 Numer pomieszcz. Obliczeniowe zapotrzebowanie chłodu dla założonej temp. wewnętrznej +23 ºC [kw] Wymagana min. moc chłodnicza jednostki wewnętrznej dla warunków katalog. (temp. wewn. +27ºC, temp. zewn. +35ºC) [kw] Typ jednostki wewnętrznej ,90 14,00 Przysufitowy ,66 14,00 Przysufitowy Układ nr ,71 14,00 przysufitowy ,25 14,00 przysufitowy Układ nr ,96 14,00 przysufitowy ,88 14,00 przysufitowy ,59 9,00 przysufitowy ,88 14,00 przysufitowy ,59 9,00 przysufitowy Układ nr ,41 9,00 przysufitowy ,77 14,00 przysufitowy ,78 9,00 przysufitowy ,94 14,00 przysufitowy Układ nr ,74 14,00 przysufitowy ,77 14,00 przysufitowy ,91 14,00 przysufitowy ,77 14,00 przysufitowy ,91 14,00 przysufitowy Układ nr ,91 14,00 przysufitowy ,71 14,00 przysufitowy ,95 14,00 przysufitowy ,25 14,00 przysufitowy Układ nr ,59 9,00 przysufitowy ,33 14,00 przysufitowy 10/ ,59 9,00 przysufitowy

21 ,33 14,00 przysufitowy Układ nr ,37 14,00 przysufitowy ,41 9,00 przysufitowy ,47 14,00 przysufitowy ,78 9,00 przysufitowy Układ nr ,76 3,60 ścienny ,55 3,60 ścienny ,58 3,60 ścienny ,63 3,60 ścienny ,55 3,60 ścienny ,84 3,60 ścienny ,40 3,60 ścienny ,11 2,80 ścienny ,19 2,80 ścienny ,14 2,80 ścienny ,11 2,80 ścienny ,29 2,80 ścienny ,17 4,50 ścienny ,64 3,60 ścienny ,69 3,60 ścienny ,75 3,60 ścienny ,64 3,60 ścienny ,65 4,50 ścienny ,79 2,20 ścienny ,19 2,80 ścienny ,29 2,80 ścienny ,53 2,20 ścienny ,19 2,80 ścienny ,40 3,60 ścienny Układ nr ,90 3,60 ścienny ,78 3,60 ścienny ,39 3,60 przysufitowy ,24 3,60 przysufitowy ,29 3,60 przysufitowy ,15 4,50 ścienny ,24 2,80 ścienny ,36 3,60 ścienny ,30 4,50 ścienny ,80 3,60 ścienny ,40 3,60 ścienny ,44 3,60 ścienny ,48 3,60 ścienny 11/39

22 ,40 3,60 ścienny ,53 3,60 ścienny ,84 3,60 ścienny ,55 3,60 ścienny ,33 4,50 ścienny ,58 3,60 ścienny ,55 3,60 ścienny ,06 4,50 ścienny ,93 2,80 ścienny ,71 4,50 ścienny ,45 3,60 ścienny ,30 3,60 przysufitowy ,35 3,60 przysufitowy ,13 4,50 ścienny ,60 2,20 ścienny ,73 3,60 przysufitowy ,68 3,60 ścienny ,84 4,50 ścienny ,34 4,50 ścienny ,46 4,50 ścienny ,39 4,50 ścienny ,65 3,60 ścienny ,18 4,50 ścienny Układ nr ,27 5,60 ścienny ,12 4,50 ścienny ,24 2,80 ścienny ,29 2,80 ścienny ,05 4,50 ścienny ,24 3,60 przysufitowy ,08 4,50 przysufitowy ,39 3,60 ścienny ,53 3,60 ścienny ,60 3,60 ścienny ,07 4,50 ścienny ,44 3,60 ścienny ,40 3,60 ścienny ,52 3,60 ścienny ,65 3,60 ścienny ,43 3,60 ścienny ,60 2,20 ścienny ,35 3,60 ścienny ,13 4,50 ścienny ,30 2,80 ścienny ,75 2,20 ścienny ,49 4,50 ścienny ,17 4,50 ścienny ,41 3,60 ścienny 12/39

23 2.90 3,08 4,50 ścienny ,45 3,60 ścienny ,41 3,60 ścienny ,82 3,60 ścienny Układ nr ,71 5,60 ścienny ,13 4,50 ścienny ,89 3,60 ścienny ,73 3,60 przysufitowy ,49 4,50 ścienny ,14 8,00 ścienny ,39 5,60 ścienny ,18 5,60 ścienny ,68 3,60 ścienny ,89 5,60 ścienny ,75 5,60 ścienny ,72 3,60 ścienny ,68 3,60 ścienny ,31 2,80 ścienny ,56 3,60 ścienny ,28 2,80 ścienny ,15 4,50 ścienny ,07 11,20 ścienny ,46 4,50 ścienny ,52 4,50 ścienny ,30 5,60 ścienny ,76 3,60 ścienny ,30 5,60 ścienny ,82 3,60 ścienny ,76 3,60 ścienny ,60 4,50 ścienny ,60 4,50 ścienny ,70 3,60 ścienny ,25 2,80 ścienny ,29 2,80 ścienny ,33 3,60 ścienny ,25 2,80 ścienny ,54 3,60 ścienny Układ nr ,18 2,20 ścienny 0.64A 1,99 2,80 ścienny ,30 2,20 ścienny 0.65A 1,91 2,80 ścienny ,79 3,60 ścienny ,82 7,10 ścienny ,71 3,60 ścienny 13/39

24 2.72 4,44 5,60 ścienny Układ nr ,71 5,60 ścienny 1.4 4,77 5,60 ścienny 2.4 4,70 5,60 ścienny Układ nr ,48 5,60 ścienny ,66 8,00 ścienny ,85 3,60 ścienny ,09 2,80 ścienny ,20 5,60 ścienny ,83 3,60 ścienny ,51 3,60 ścienny Układ nr ,92 11,20 przysufitowy ,55 7,10 ścienny 0.62a 4,71 5,60 ścienny Układ nr ,97 2,80 ścienny ,96 4,50 ścienny ,56 4,50 ścienny ,99 2,80 ścienny Układ nr ,74 2,50 ścienny ,45 3,50 ścienny Układ nr ,58 3,40 ścienny Razem: 768,42 [kw] 974,80 [kw] 14/39

25 16. ZESTAWIENIE URZĄDZEŃ I MATERIAŁÓW Lp. Opis, symbol urządzenia Ilość UKŁAD NR 1 1 Jednostka zewnętrzna moc chłodnicza nie mniej niż 22,4 kw moc grzewcza nie mniej niż 25,0 kw max. głośność w odległości 1m (chłodzenie) 56 db(a) wymiar max. wys*szer*gł: 1700*950*770 m masa nie więcej niż 220 kg zasilanie 3N, 400V, 50Hz, nom. pobór mocy nie więcej niż 5,51 kw (chłodzenie) 2 Grzałka tacy ociekowej jednostki zewnętrznej, 4 m kabel grzejny 40 W/mb 230V/1N/50Hz, wtyczka do złącza agregatu zewnętrznego, dla pracy systemu w trybie grzania dla temperatur -20 C 3 Jednostka wewnętrzna typ przysufitowy do montażu do stropu na szpilkach moc chłodnicza nie mniej niż 14,0 kw moc grzewcza nie mniej niż 16,0 kw pobór mocy nie więcej niż 180 W, zasilanie 1N, 230V, 50Hz filtr przeciwgrzybiczny 4 Piloty bezprzewodowe 5 Trójniki montażowe Pompka odprowadzenia skroplin o wys. podnoszenia min. 80 cm z przewodami tłocznymi skroplin 7 Rurociągi z rur miedzianych Ø9,52 mm 13,0 m 8 Rurociągi z rur miedzianych Ø12,70 mm 25,0 m 9 Rurociągi z rur miedzianych Ø19,05 mm 13,0 m 10 Rurociągi z rur miedzianych Ø22,22 mm 25,0 m 11 Otuliny kauczukowe dla rur miedzianych Ø9,52 mm o gr. min. 13 mm 13,0 m 12 Otuliny kauczukowe dla rur miedzianych Ø12,70 mm o gr. min. 13 mm 25,0 m 13 Otuliny kauczukowe dla rur miedzianych Ø19,05 mm o gr. min. 25 mm 13,0 m 14 Otuliny kauczukowe dla rur miedzianych Ø22,22 mm o gr. min. 25 mm 25,0 m 15 Osłona izolacji zabezpieczająca przed promieniami UV dla rur miedzianych Ø12,70 mm 4,0 mb 16 Osłona izolacji zabezpieczająca przed promieniami UV dla rur miedzianych Ø22,22 mm 4,0 mb 17 Rurociągi PVC łączone za pomocą klejenia Ø32mm 26,0 m 18 Syfon PVC Ø32mm 19 Zabezpieczenia przeciwpożarowe dla rur PVC przy przejściu przez strop 1 kpl. 20 Zabezpieczenia przeciwpożarowe dla rur miedzianych z izolacją kauczukową przy przejściu przez strop 4 kpl. 15/39

26 Lp. Opis, symbol urządzenia Ilość UKŁAD NR 2 1 Jednostka zewnętrzna moc chłodnicza nie mniej niż 22,4 kw moc grzewcza nie mniej niż 25,0 kw max. głośność w odległości 1m (chłodzenie) 56 db(a) wymiar max. wys*szer*gł: 1700*950*770 m masa nie więcej niż 220 kg zasilanie 3N, 400V, 50Hz, nom. pobór mocy nie więcej niż 5,51 kw (chłodzenie) 2 Grzałka tacy ociekowej jednostki zewnętrznej, 4 m kabel grzejny 40 W/mb 230V/1N/50Hz, wtyczka do złącza agregatu zewnętrznego, dla pracy systemu w trybie grzania dla temperatur -20 C 3 Jednostka wewnętrzna typ przysufitowy do montażu do stropu na szpilkach moc chłodnicza nie mniej niż 14,0 kw moc grzewcza nie mniej niż 16,0 kw pobór mocy nie więcej niż 180 W, zasilanie 1N, 230V, 50Hz filtr przeciwgrzybiczny 4 Piloty bezprzewodowe 5 Trójniki montażowe Pompka odprowadzenia skroplin o wys. podnoszenia min. 80 cm z przewodami tłocznymi skroplin 7 Rurociągi z rur miedzianych Ø9,52 mm 15,0 m 8 Rurociągi z rur miedzianych Ø12,70 mm 16,0 m 9 Rurociągi z rur miedzianych Ø19,05 mm 15,0 m 10 Rurociągi z rur miedzianych Ø22,22 mm 16,0 m 11 Otuliny kauczukowe dla rur miedzianych Ø9,52 mm o min. gr. 13 mm 15,0 m 12 Otuliny kauczukowe dla rur miedzianych Ø12,70 mm o min. gr. 13 mm 16,0 m 13 Otuliny kauczukowe dla rur miedzianych Ø19,05 mm o min. 25 mm 15,0 m 14 Otuliny kauczukowe dla rur miedzianych Ø22,22 mm o min. gr. 25 mm 16,0 m 15 Osłona izolacji zabezpieczająca przed promieniami UV dla rur miedzianych Ø12,70 mm 5,0 mb 16 Osłona izolacji zabezpieczająca przed promieniami UV dla rur miedzianych Ø22,22 mm 5,0 mb 17 Rurociągi PVC łączone za pomocą klejenia Ø32mm 18,0 m 19 Zabezpieczenia przeciwpożarowe dla rur PVC przy przejściu przez strop 2 kpl. 20 Zabezpieczenia przeciwpożarowe dla rur miedzianych z izolacją kauczukową przy przejściu przez strop 2 kpl. 16/39

27 Lp. Opis, symbol urządzenia Ilość UKŁAD NR 3 1 Jednostka zewnętrzna moc chłodnicza nie mniej niż 45,0 kw moc grzewcza nie mniej niż 50,0 kw max. głośność w odległości 1m (chłodzenie) 61 db(a) wymiar max. wys*szer*gł: 1700*1250*770 m masa nie więcej niż 305 kg zasilanie 3N, 400V, 50Hz, nom. pobór mocy nie więcej niż 14,17kW (chłodzenie) 2 Grzałka tacy ociekowej jednostki zewnętrznej, 4 m kabel grzejny 40 W/mb 230V/1N/50Hz, wtyczka do złącza agregatu zewnętrznego, dla pracy systemu w trybie grzania dla temperatur -20 C 3 Jednostka wewnętrzna typ przysufitowy do montażu do stropu na szpilkach moc chłodnicza nie mniej niż 9,0 kw moc grzewcza nie mniej niż 10,0 kw pobór mocy nie więcej niż 66 W, zasilanie 1N, 230V, 50Hz filtr przeciwgrzybiczny 4 Jednostka wewnętrzna typ przysufitowy do montażu do stropu na szpilkach moc chłodnicza nie mniej niż 14,0 kw moc grzewcza nie mniej niż 16,0 kw pobór mocy nie więcej niż 180 W, zasilanie 1N, 230V, 50Hz filtr przeciwgrzybiczny 3 szt. 5 Piloty bezprzewodowe 5 szt. 6 Trójniki montażowe Trójniki montażowe Trójniki montażowe Pompka odprowadzenia skroplin o wys. podnoszenia min. 80 cm z przewodami 5 szt. tłocznymi skroplin 10 Rurociągi z rur miedzianych Ø9,52 mm 34,0 m 11 Rurociągi z rur miedzianych Ø12,70 mm 23,0 m 12 Rurociągi z rur miedzianych Ø15,88 mm 6,50 m 13 Rurociągi z rur miedzianych Ø19,05 mm 28,0 m 14 Rurociągi z rur miedzianych Ø22,22 mm 2,0 m 15 Rurociągi z rur miedzianych Ø28,58 mm 21,0 m 16 Otuliny kauczukowe dla rur miedzianych Ø9,52 mm o min. gr. 13 mm 34,0 m 17 Otuliny kauczukowe dla rur miedzianych Ø12,70 mm o min. gr. 13 mm 23,0 m 18 Otuliny kauczukowe dla rur miedzianych Ø15,88 mm o min. gr. 19 mm 6,5 m 19 Otuliny kauczukowe dla rur miedzianych Ø19,05 mm o min. gr. 25 mm 28,0 m 20 Otuliny kauczukowe dla rur miedzianych Ø22,22 mm o min. gr. 25 mm 2,0 m 21 Otuliny kauczukowe dla rur miedzianych Ø28,58 mm o min. gr. 25 mm 21,0 m 22 Osłona izolacji zabezpieczająca przed promieniami UV dla rur miedzianych Ø12,70 mm 3,0 mb 23 Osłona izolacji zabezpieczająca przed promieniami UV dla rur miedzianych Ø28,58 mm 3,0 mb 24 Rurociągi PVC łączone za pomocą klejenia Ø32mm 25,0 m 25 Rurociągi PVC Ø50mm 26,0 m 26 Zabezpieczenia przeciwpożarowe dla rur PVC przy przejściu przez ścianę 3 kpl. 27 Zabezpieczenia przeciwpożarowe dla rur PVC przy przejściu przez strop 2 kpl. 28 Zabezpieczenia przeciwpożarowe dla rur miedzianych z izolacją kauczukową przy przejściu przez strop 5 kpl. 17/39

28 Lp. Opis, symbol urządzenia Ilość UKŁAD NR 4 1 Jednostka zewnętrzna moc chłodnicza nie mniej niż 33,5 kw moc grzewcza nie mniej niż 37,5 kw max. głośność w odległości 1m (chłodzenie) 58 db(a) wymiar max. wys*szer*gł: 1700*950*770 m masa nie więcej niż 275 kg zasilanie 3N, 400V, 50Hz, nom. pobór mocy nie więcej niż 9,62 kw (chłodzenie) 2 Grzałka tacy ociekowej jednostki zewnętrznej, 4 m kabel grzejny 40 W/mb 230V/1N/50Hz, wtyczka do złącza agregatu zewnętrznego, dla pracy systemu w trybie grzania dla temperatur -20 C 3 Jednostka wewnętrzna typ przysufitowy do montażu do stropu na szpilkach moc chłodnicza nie mniej niż 9,0 kw moc grzewcza nie mniej niż 10,0 kw pobór mocy nie więcej niż 66 W, zasilanie 1N, 230V, 50Hz filtr przeciwgrzybiczny 4 Jednostka wewnętrzna typ przysufitowy do montażu do stropu na szpilkach moc chłodnicza nie mniej niż 14,0 kw moc grzewcza nie mniej niż 16,0 kw pobór mocy nie więcej niż 180 W, zasilanie 1N, 230V, 50Hz filtr przeciwgrzybiczny 5 Piloty bezprzewodowe 4 szt. 6 Trójniki montażowe Trójniki montażowe Pompka odprowadzenia skroplin o wys. podnoszenia min. 80 cm z przewodami 4 szt. tłocznymi skroplin 9 Rurociągi z rur miedzianych Ø9,52 mm 26,0 m 10 Rurociągi z rur miedzianych Ø12,70 mm 18,0 m 11 Rurociągi z rur miedzianych Ø15,88 mm 7,0 m 12 Rurociągi z rur miedzianych Ø19,05 mm 19,0 m 13 Rurociągi z rur miedzianych Ø22,22 mm 9,0 m 14 Rurociągi z rur miedzianych Ø28,58 mm 9,0 m 15 Otuliny kauczukowe dla rur miedzianych Ø9,52 mm o min. gr. 13 mm 26,0 m 16 Otuliny kauczukowe dla rur miedzianych Ø12,70 mm o min. gr. 13 mm 18,0 m 17 Otuliny kauczukowe dla rur miedzianych Ø15,88 mm o min. gr. 19 mm 7,0 m 18 Otuliny kauczukowe dla rur miedzianych Ø19,05 mm o min. gr. 25 mm 19,0 m 19 Otuliny kauczukowe dla rur miedzianych Ø22,22 mm o min. gr. 25 mm 9,0 m 20 Otuliny kauczukowe dla rur miedzianych Ø28,58 mm o min. gr. 25 mm 9,0 m 21 Osłona izolacji zabezpieczająca przed promieniami UV dla rur miedzianych Ø12,70 mm 4,0 mb 22 Osłona izolacji zabezpieczająca przed promieniami UV dla rur miedzianych Ø28,58 mm 4,0 mb 23 Rurociągi PVC łączone za pomocą klejenia Ø32mm 24,0 m 24 Rurociągi PVC Ø50mm 12,0 m 25 Zabezpieczenia przeciwpożarowe dla rur PVC przy przejściu przez strop 2 kpl. 26 Zabezpieczenia przeciwpożarowe dla rur miedzianych z izolacją kauczukową przy przejściu przez strop 2 kpl. 18/39

29 Lp. Opis, symbol urządzenia Ilość UKŁAD NR 5 1 Jednostka zewnętrzna nadrzędna moc chłodnicza nie mniej niż 33,5 kw moc grzewcza nie mniej niż 37,5 kw max. głośność w odległości 1m (chłodzenie) 58 db(a) wymiar max. wys*szer*gł: 1700*950*770 m, masa nie więcej niż 275 kg zasilanie 3N, 400V, 50Hz, nom. pobór mocy nie więcej niż 9,62 kw (chłodzenie) 2 Jednostka zewnętrzna podrzędna moc chłodnicza nie mniej niż 22,4 kw moc grzewcza nie mniej niż 25,0 kw max. głośność w odległości 1m (chłodzenie) 56 db(a) wymiar max. wys*szer*gł: 1700*950*770 m masa nie więcej niż 220 kg zasilanie 3N, 400V, 50Hz, nom. pobór mocy nie więcej niż 5,51 kw (chłodzenie) 3 Grzałka tacy ociekowej jednostki zewnętrznej, 4 m kabel grzejny 40 W/mb 230V/1N/50Hz, wtyczka do złącza agregatu zewnętrznego, dla pracy systemu w trybie grzania dla temperatur -20 C 4 Jednostka wewnętrzna typ przysufitowy do montażu do stropu na szpilkach moc chłodnicza nie mniej niż 14,0 kw moc grzewcza nie mniej niż 16,0 kw pobór mocy nie więcej niż 180 W, zasilanie 1N, 230V, 50Hz filtr przeciwgrzybiczny 5 szt. 5 Piloty bezprzewodowe 5 szt. 6 Trójniki montażowe Trójniki montażowe Trójniki montażowe Trójniki montażowe jednostek zewnętrznych Pompka odprowadzenia skroplin o wys. podnoszenia min. 80 cm z przewodami 5 szt. tłocznymi skroplin 11 Rurociągi z rur miedzianych Ø9,52 mm 35,5 m 12 Rurociągi z rur miedzianych Ø12,70 mm 11,0 m 13 Rurociągi z rur miedzianych Ø15,88 mm 16,5 m 14 Rurociągi z rur miedzianych Ø19,05 mm 35,5 m 15 Rurociągi z rur miedzianych Ø22,22 mm 5,0 m 16 Rurociągi z rur miedzianych Ø28,58 mm 23,0 m 17 Otuliny kauczukowe dla rur miedzianych Ø9,52 mm o min. gr. 13 mm 35,5 m 18 Otuliny kauczukowe dla rur miedzianych Ø12,70 mm o min. gr. 13 mm 11,0 m 19 Otuliny kauczukowe dla rur miedzianych Ø15,88 mm o min. gr. 19 mm 16,5 m 20 Otuliny kauczukowe dla rur miedzianych Ø19,05 mm o min. gr. 25 mm 35,5 m 21 Otuliny kauczukowe dla rur miedzianych Ø22,22 mm o min. gr. 25 mm 5,0 m 22 Otuliny kauczukowe dla rur miedzianych Ø28,58 mm o min. gr. 25 mm 23,0 m 23 Osłona izolacji zabezpieczająca przed promieniami UV dla rur miedzianych Ø12,70 mm 3,0 mb 24 Osłona izolacji zabezpieczająca przed promieniami UV dla rur miedzianych Ø15,88 mm 2,0 mb 25 Osłona izolacji zabezpieczająca przed promieniami UV dla rur miedzianych Ø22,22 mm 2,0 mb 26 Osłona izolacji zabezpieczająca przed promieniami UV dla rur miedzianych Ø28,58 mm 3,0 mb 27 Rurociągi PVC łączone za pomocą klejenia Ø32mm 29,0 m 28 Rurociągi PVC Ø50mm 23,0 m 29 Syfon PVC Ø50mm 30 Zabezpieczenia przeciwpożarowe dla rur PVC przy przejściu przez ścianę 2 kpl. 31 Zabezpieczenia przeciwpożarowe dla rur PVC przy przejściu przez strop 2 kpl. 32 Zabezpieczenia przeciwpożarowe dla rur miedzianych z izolacją kauczukową przy przejściu przez strop 5 kpl. 19/39

30 Lp. Opis, symbol urządzenia Ilość UKŁAD NR 6 1 Jednostka zewnętrzna moc chłodnicza nie mniej niż 40,0 kw moc grzewcza nie mniej niż 45,0 kw max. głośność w odległości 1m (chłodzenie) 60 db(a) wymiar max. wys*szer*gł: 1700*1250*770 m masa nie więcej niż 303 kg zasilanie 3N, 400V, 50Hz, nom. pobór mocy nie więcej niż 11,53kW (chłodzenie) 2 Grzałka tacy ociekowej jednostki zewnętrznej, 4 m kabel grzejny 40 W/mb 230V/1N/50Hz, wtyczka do złącza agregatu zewnętrznego, dla pracy systemu w trybie grzania dla temperatur -20 C 3 Jednostka wewnętrzna typ przysufitowy do montażu do stropu na szpilkach moc chłodnicza nie mniej niż 14,0 kw moc grzewcza nie mniej niż 16,0 kw pobór mocy nie więcej niż 180 W, zasilanie 1N, 230V, 50Hz filtr przeciwgrzybiczny 4 szt. 4 Piloty bezprzewodowe 4 szt. 5 Trójniki montażowe Trójniki montażowe Pompka odprowadzenia skroplin o wys. podnoszenia min. 80 cm z przewodami 4 szt. tłocznymi skroplin 8 Rurociągi z rur miedzianych Ø9,52 mm 25,5 m 9 Rurociągi z rur miedzianych Ø12,70 mm 19,0 m 10 Rurociągi z rur miedzianych Ø19,05 mm 25,5 m 11 Rurociągi z rur miedzianych Ø22,22 mm 10,0 m 12 Rurociągi z rur miedzianych Ø28,58 mm 9,5 m 13 Otuliny kauczukowe dla rur miedzianych Ø9,52 mm o min. gr. 13 mm 25,5 m 14 Otuliny kauczukowe dla rur miedzianych Ø12,70 mm o min. gr. 13 mm 19,0 m 15 Otuliny kauczukowe dla rur miedzianych Ø19,05 mm o min. gr. 25 mm 25,5 m 16 Otuliny kauczukowe dla rur miedzianych Ø22,22 mm o min. gr. 25 mm 10,0 m 17 Otuliny kauczukowe dla rur miedzianych Ø28,58 mm o min. gr. 25 mm 9,5 m 18 Osłona izolacji zabezpieczająca przed promieniami UV dla rur miedzianych Ø12,70 mm 5,0 mb 19 Osłona izolacji zabezpieczająca przed promieniami UV dla rur miedzianych Ø28,58 mm 5,0 mb 20 Rurociągi PVC łączone za pomocą klejenia Ø32mm 25,0 m 21 Rurociągi PVC Ø50mm 13,0 m 22 Zabezpieczenia przeciwpożarowe dla rur PVC przy przejściu przez strop 2 kpl. 23 Zabezpieczenia przeciwpożarowe dla rur miedzianych z izolacją kauczukową przy przejściu przez strop 2 kpl. 20/39

31 Lp. Opis, symbol urządzenia Ilość UKŁAD NR 7 1 Jednostka zewnętrzna moc chłodnicza nie mniej niż 33,5 kw moc grzewcza nie mniej niż 37,5 kw max. głośność w odległości 1m (chłodzenie) 58 db(a) wymiar max. wys*szer*gł: 1700*950*770 m masa nie więcej niż 275 kg zasilanie 3N, 400V, 50Hz, nom. pobór mocy nie więcej niż 9,62 kw (chłodzenie) 2 Grzałka tacy ociekowej jednostki zewnętrznej, 4 m kabel grzejny 40 W/mb 230V/1N/50Hz, wtyczka do złącza agregatu zewnętrznego, dla pracy systemu w trybie grzania dla temperatur -20 C 3 Jednostka wewnętrzna typ przysufitowy do montażu do stropu na szpilkach moc chłodnicza nie mniej niż 9,0 kw moc grzewcza nie mniej niż 10,0 kw pobór mocy nie więcej niż 66 W, zasilanie 1N, 230V, 50Hz filtr przeciwgrzybiczny 4 Jednostka wewnętrzna typ przysufitowy do montażu do stropu na szpilkach moc chłodnicza nie mniej niż 14,0 kw moc grzewcza nie mniej niż 16,0 kw pobór mocy nie więcej niż 180 W, zasilanie 1N, 230V, 50Hz filtr przeciwgrzybiczny 5 Piloty bezprzewodowe 4 szt. 6 Trójniki montażowe Trójniki montażowe Pompka odprowadzenia skroplin o wys. podnoszenia min. 80 cm z przewodami 4 szt. tłocznymi skroplin 9 Rurociągi z rur miedzianych Ø9,52 mm 26,0 m 10 Rurociągi z rur miedzianych Ø12,70 mm 26,0 m 11 Rurociągi z rur miedzianych Ø15,88 mm 8,5 m 12 Rurociągi z rur miedzianych Ø19,05 mm 17,0 m 13 Rurociągi z rur miedzianych Ø22,22 mm 7,5 m 14 Rurociągi z rur miedzianych Ø28,58 mm 18,5 m 15 Otuliny kauczukowe dla rur miedzianych Ø9,52 mm o min. gr. 13 mm 26,0 m 16 Otuliny kauczukowe dla rur miedzianych Ø12,70 mm o min. gr. 13 mm 26,0 m 17 Otuliny kauczukowe dla rur miedzianych Ø15,88 mm o min. gr. 19 mm 8,5 m 18 Otuliny kauczukowe dla rur miedzianych Ø19,05 mm o min. gr. 25 mm 17,0 m 19 Otuliny kauczukowe dla rur miedzianych Ø22,22 mm o min. gr. 25 mm 7,5 m 20 Otuliny kauczukowe dla rur miedzianych Ø28,58 mm o min. gr. 25 mm 18,5 m 21 Osłona izolacji zabezpieczająca przed promieniami UV dla rur miedzianych Ø12,70 mm 3,0 mb 22 Osłona izolacji zabezpieczająca przed promieniami UV dla rur miedzianych Ø28,58 mm 3,0 mb 23 Rurociągi PVC łączone za pomocą klejenia Ø32mm 25,0 m 24 Rurociągi PVC Ø50mm 24,0 m 25 Syfon PVC Ø50mm 26 Zabezpieczenia przeciwpożarowe dla rur PVC przy przejściu przez ścianę 1 kpl. 27 Zabezpieczenia przeciwpożarowe dla rur PVC przy przejściu przez strop 1 kpl. 28 Zabezpieczenia przeciwpożarowe dla rur miedzianych z izolacją kauczukową przy przejściu przez strop 4 kpl. 21/39

32 Lp. Opis, symbol urządzenia Ilość UKŁAD NR 8 1 Jednostka zewnętrzna moc chłodnicza nie mniej niż 33,5 kw moc grzewcza nie mniej niż 37,5 kw max. głośność w odległości 1m (chłodzenie) 58 db(a) wymiar max. wys*szer*gł: 1700*950*770 m masa nie więcej niż 275 kg zasilanie 3N, 400V, 50Hz, nom. pobór mocy nie więcej niż 9,62 kw (chłodzenie) 2 Grzałka tacy ociekowej jednostki zewnętrznej, 4 m kabel grzejny 40 W/mb 230V/1N/50Hz, wtyczka do złącza agregatu zewnętrznego, dla pracy systemu w trybie grzania dla temperatur -20 C 3 Jednostka wewnętrzna typ przysufitowy do montażu do stropu na szpilkach moc chłodnicza nie mniej niż 9,0 kw moc grzewcza nie mniej niż 10,0 kw pobór mocy nie więcej niż 66 W, zasilanie 1N, 230V, 50Hz filtr przeciwgrzybiczny 4 Jednostka wewnętrzna typ przysufitowy do montażu do stropu na szpilkach moc chłodnicza nie mniej niż 14,0 kw moc grzewcza nie mniej niż 16,0 kw pobór mocy nie więcej niż 180 W, zasilanie 1N, 230V, 50Hz filtr przeciwgrzybiczny 5 Piloty bezprzewodowe 4 szt. 6 Trójniki montażowe Trójniki montażowe Pompka odprowadzenia skroplin o wys. podnoszenia min. 80 cm z przewodami 4 szt. tłocznymi skroplin 9 Rurociągi z rur miedzianych Ø9,52 mm 26,0 m 10 Rurociągi z rur miedzianych Ø12,70 mm 17,5 m 11 Rurociągi z rur miedzianych Ø15,88 mm 8,5 m 12 Rurociągi z rur miedzianych Ø19,05 mm 17,0 m 13 Rurociągi z rur miedzianych Ø22,22 mm 9,0 m 14 Rurociągi z rur miedzianych Ø28,58 mm 8,5 m 15 Otuliny kauczukowe dla rur miedzianych Ø9,52 mm o min. gr. 13 mm 26,0 m 16 Otuliny kauczukowe dla rur miedzianych Ø12,70 mm o min. gr. 13 mm 17,5 m 17 Otuliny kauczukowe dla rur miedzianych Ø15,88 mm o min. gr. 19 mm 8,5 m 18 Otuliny kauczukowe dla rur miedzianych Ø19,05 mm o min. gr. 25 mm 17,0 m 19 Otuliny kauczukowe dla rur miedzianych Ø22,22 mm o min. gr. 25 mm 9,0 m 20 Otuliny kauczukowe dla rur miedzianych Ø28,58 mm o min. gr. 25 mm 8,5 m 21 Osłona izolacji zabezpieczająca przed promieniami UV dla rur miedzianych Ø12,70 mm 4,5 mb 22 Osłona izolacji zabezpieczająca przed promieniami UV dla rur miedzianych Ø28,58 mm 4,5 mb 23 Rurociągi PVC łączone za pomocą klejenia Ø32mm 25,0 m 24 Rurociągi PVC Ø50mm 13,0 m 25 Zabezpieczenia przeciwpożarowe dla rur PVC przy przejściu przez strop 2 kpl. 26 Zabezpieczenia przeciwpożarowe dla rur miedzianych z izolacją kauczukową przy przejściu przez strop 2 kpl. 22/39

33 Lp. Opis, symbol urządzenia Ilość UKŁAD NR 9 1 Jednostka zewnętrzna nadrzędna moc chłodnicza nie mniej niż 33,5 kw moc grzewcza nie mniej niż 37,5 kw max. głośność w odległości 1m (chłodzenie) 58 db(a) wymiar max. wys*szer*gł: 1700*950*770 m masa nie więcej niż 275 kg zasilanie 3N, 400V, 50Hz, nom. pobór mocy nie więcej niż 9,62 kw (chłodzenie) 2 Jednostka zewnętrzna podrzędna moc chłodnicza nie mniej niż 28,0 kw moc grzewcza nie mniej niż 31,5 kw max. głośność w odległości 1m (chłodzenie) 58 db(a) wymiar max. wys*szer*gł: 1700*950*770 m masa nie więcej niż 220 kg zasilanie 3N, 400V, 50Hz, nom. pobór mocy nie więcej niż 7,73 kw (chłodzenie) 3 Grzałka tacy ociekowej jednostki zewnętrznej, 4 m kabel grzejny 40 W/mb 230V/1N/50Hz, wtyczka do złącza agregatu zewnętrznego, dla pracy systemu w trybie grzania dla temperatur -20 C 4 Jednostka wewnętrzna typ ścienny moc chłodnicza nie mniejsza niż 2,2 kw moc grzewcza nie mniejsza niż 2,8 kw pobór mocy nie więcej niż 17 W, zasilanie 1N, 230V, 50Hz 5 Jednostka wewnętrzna typ ścienny moc chłodnicza nie mniejsza niż 2,8 kw moc grzewcza nie mniejsza niż 3,2 kw pobór mocy nie więcej niż 18 W, zasilanie 1N, 230V, 50Hz 6 Jednostka wewnętrzna typ ścienny moc chłodnicza nie mniejsza niż 3,6 kw moc grzewcza nie mniejsza niż 4,1 kw pobór mocy nie więcej niż 22 W, zasilanie 1N, 230V, 50Hz 7 Jednostka wewnętrzna typ ścienny moc chłodnicza nie mniejsza niż 4,5 kw moc grzewcza nie mniejsza niż 5,0 kw pobór mocy nie więcej niż 34 W, zasilanie 1N, 230V, 50Hz 8 szt. 1 8 Piloty bezprzewodowe 24 szt. 9 Trójniki montażowe szt. 10 Trójniki montażowe szt. 11 Trójniki montażowe Trójniki montażowe jednostek zewnętrznych Pompka odprowadzenia skroplin o wys. podnoszenia min. 80 cm z przewodami 24 szt. tłocznymi skroplin 14 Rurociągi z rur miedzianych Ø6,35 mm 29,0 m 15 Rurociągi z rur miedzianych Ø9,52 mm 13,5 m 16 Rurociągi z rur miedzianych Ø12,70 mm 100,0 m 17 Rurociągi z rur miedzianych Ø15,88 mm 25,0 m 18 Rurociągi z rur miedzianych Ø19,05 mm 3,0 m 19 Rurociągi z rur miedzianych Ø22,22 mm 52,0 m 20 Rurociągi z rur miedzianych Ø28,58 mm 21,5 m 23/39

34 21 Rurociągi z rur miedzianych Ø34,92 mm 14,5 m 22 Otuliny kauczukowe dla rur miedzianych Ø6,35 mm o min. gr. 9 mm 29,0 m 23 Otuliny kauczukowe dla rur miedzianych Ø9,52 mm o min. gr. 13 mm 13,5 m 24 Otuliny kauczukowe dla rur miedzianych Ø12,70 mm o min. gr. 13 mm 100,0 m 25 Otuliny kauczukowe dla rur miedzianych Ø15,88 mm o min. gr. 19 mm 25,0 m 26 Otuliny kauczukowe dla rur miedzianych Ø19,05 mm o min. gr. 25 mm 3,0 m 27 Otuliny kauczukowe dla rur miedzianych Ø22,22 mm o min. gr. 25 mm 52,0 m 28 Otuliny kauczukowe dla rur miedzianych Ø28,58 mm o min. gr. 25 mm 21,5 m 29 Otuliny kauczukowe dla rur miedzianych Ø34,92 mm o min. gr. 32 mm 14,5 m 30 Osłona izolacji zabezpieczająca przed promieniami UV dla rur miedzianych Ø12,70 mm 3,5 mb 31 Osłona izolacji zabezpieczająca przed promieniami UV dla rur miedzianych Ø15,88 mm 5,0 mb 32 Osłona izolacji zabezpieczająca przed promieniami UV dla rur miedzianych Ø22,22 mm 2,5 mb 33 Osłona izolacji zabezpieczająca przed promieniami UV dla rur miedzianych Ø28,58 mm 1,0 mb 34 Osłona izolacji zabezpieczająca przed promieniami UV dla rur miedzianych Ø34,92 mm 5,0 mb 35 Rurociągi PVC łączone za pomocą klejenia Ø20mm 42,0 m 36 Rurociągi PVC Ø50mm 36,0 m 37 Syfon PVC Ø50mm 38 Zabezpieczenia przeciwpożarowe dla rur PVC przy przejściu przez ścianę 2 kpl. 39 Zabezpieczenia przeciwpożarowe dla rur miedzianych z izolacją kauczukową przy 3 kpl. przejściu przez ścianę 40 Zabezpieczenia przeciwpożarowe dla rur miedzianych z izolacją kauczukową przy przejściu przez strop 1 kpl. 24/39

35 Lp. Opis, symbol urządzenia Ilość UKŁAD NR 10 1 Jednostka zewnętrzna nadrzędna moc chłodnicza nie mniej niż 33,5 kw moc grzewcza nie mniej niż 37,5 kw max. głośność w odległości 1m (chłodzenie) 58 db(a) wymiar max. wys*szer*gł: 1700*950*770 m masa nie więcej niż 275 kg zasilanie 3N, 400V, 50Hz, nom. pobór mocy nie więcej niż 9,62 kw (chłodzenie) 2 Jednostka zewnętrzna podrzędna nr 1 moc chłodnicza nie mniej niż 33,5 kw moc grzewcza nie mniej niż 37,5 kw max. głośność w odległości 1m (chłodzenie) 58 db(a) wymiar max. wys*szer*gł: 1700*950*770 m masa nie więcej niż 275 kg zasilanie 3N, 400V, 50Hz, nom. pobór mocy nie więcej niż 9,62 kw (chłodzenie) 3 Jednostka zewnętrzna podrzędna nr 2 moc chłodnicza nie mniej niż 33,5 kw moc grzewcza nie mniej niż 37,5 kw max. głośność w odległości 1m (chłodzenie) 58 db(a) wymiar max. wys*szer*gł: 1700*950*770 m masa nie więcej niż 275 kg zasilanie 3N, 400V, 50Hz, nom. pobór mocy nie więcej niż 9,62 kw (chłodzenie) 4 Grzałka tacy ociekowej jednostki zewnętrznej, 4 m kabel grzejny 40 W/mb 230V/1N/50Hz, wtyczka do złącza agregatu zewnętrznego, dla pracy systemu w trybie grzania dla temperatur -20 C 5 Jednostka wewnętrzna typ ścienny moc chłodnicza nie mniejsza niż 2,2 kw moc grzewcza nie mniejsza niż 2,8 kw pobór mocy nie więcej niż 17 W, zasilanie 1N, 230V, 50Hz 6 Jednostka wewnętrzna typ ścienny moc chłodnicza nie mniejsza niż 2,8 kw moc grzewcza nie mniejsza niż 3,2 kw pobór mocy nie więcej niż 18 W, zasilanie 1N, 230V, 50Hz 7 Jednostka wewnętrzna typ ścienny moc chłodnicza nie mniejsza niż 3,6 kw moc grzewcza nie mniejsza niż 4,1 kw pobór mocy nie więcej niż 22 W, zasilanie 1N, 230V, 50Hz 8 Jednostka wewnętrzna typ ścienny moc chłodnicza nie mniejsza niż 4,5 kw moc grzewcza nie mniejsza niż 5,0 kw pobór mocy nie więcej niż 34 W, zasilanie 1N, 230V, 50Hz 9 Jednostka wewnętrzna typ przysufitowy do montażu do stropu na szpilkach moc chłodnicza nie mniejsza niż 3,6 kw moc grzewcza nie mniejsza niż 4,1 kw pobór mocy nie więcej niż 30 W, zasilanie 1N, 230V, 50Hz filtr przeciwgrzybiczny 3 szt. 16 szt. 1 6 szt. 10 Piloty bezprzewodowe 36 szt. 25/39
