1 Budynek biurowy Kancelarii Prezydenta RP Warszawa ul. Wiejska 10 Instalacja klimatyzacji pomieszczeń biurowych A.T.H. WECOSA Warszawa,ul.Dybowskiego 1 m13 tel./fax Temat: Adres: Stadium: Branża : Instalacja klimatyzacji w pomieszczeniach biurowych Budynek Biurowy Kancelarii Prezydenta R.P. Warszawa ul. Wiejska 10 Projekt wykonawczy sanitarna Inwestor: Kancelaria Prezydenta Rzeczpospolitej Polskiej Biuro Administracyjno- Gospodarcze Warszawa ul. Wiejska 10 Projektował: mgr inż. Tamara Zawadzka nr upr. St-297/1987 Sprawdził: inż. Marian Zawadzki nr upr. 452/1964 Warszawa grudzień

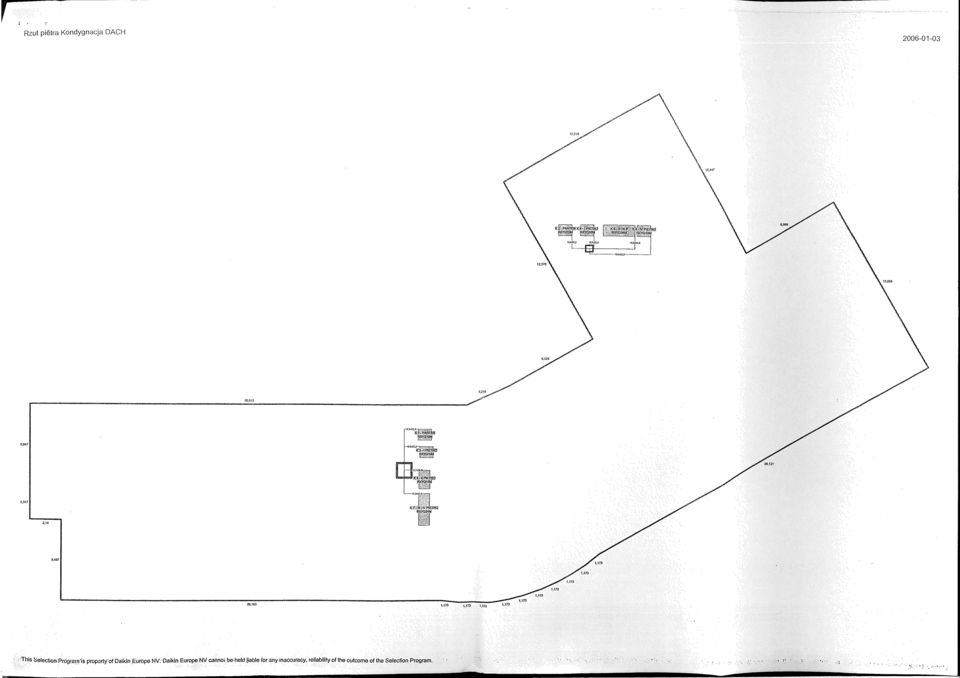

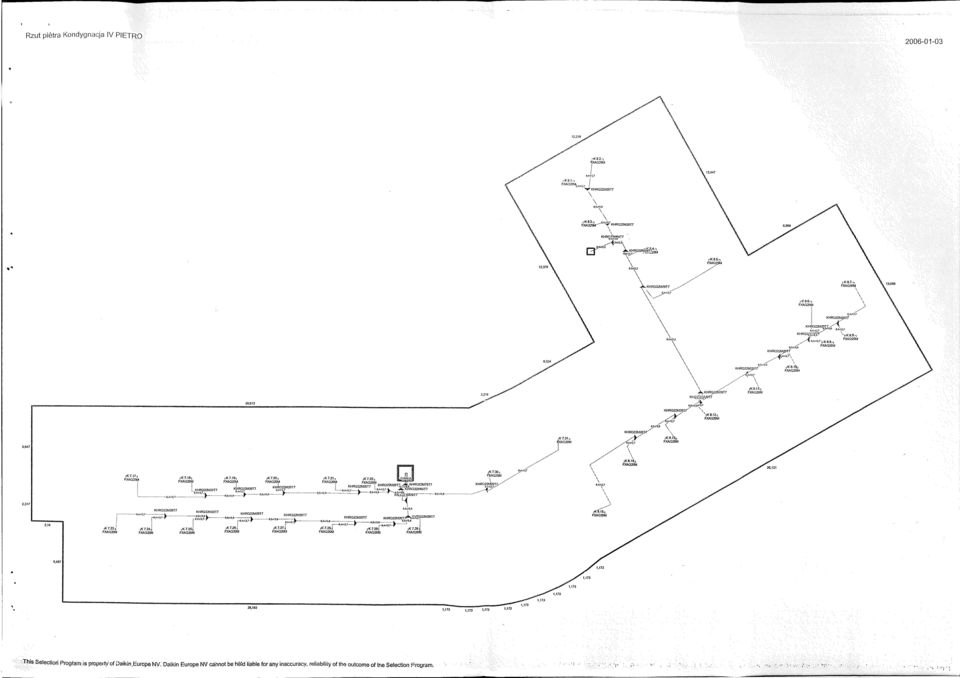

2 Budynek biurowy Kancelarii Prezydenta RP Warszawa ul. Wiejska 10 Instalacja klimatyzacji pomieszczeń biurowych Projekt WYKONAWCZY Instalacja klimatyzacji pomieszczeń biurowych Zawartość opracowania I. OPIS TECHNICZNY 1. Informacje ogólne 2. Instalacja klimatyzacji pomieszczeń 3. Instalacja skroplin. 4. Roboty demontażowe 5. Bilans energetyczny 6. Ogólne wymagania i zalecenia 7. Założenia dla branż pochodnych II. RYSUNKI rzut parteru - rys nr 1 rzut 1 piętra - rys nr 2 rzut 2 piętra - rys nr 3 rzut 3 piętra - rys nr 4 rzut 4 piętra - rys nr 5 rzut dachu - rys nr 6 2

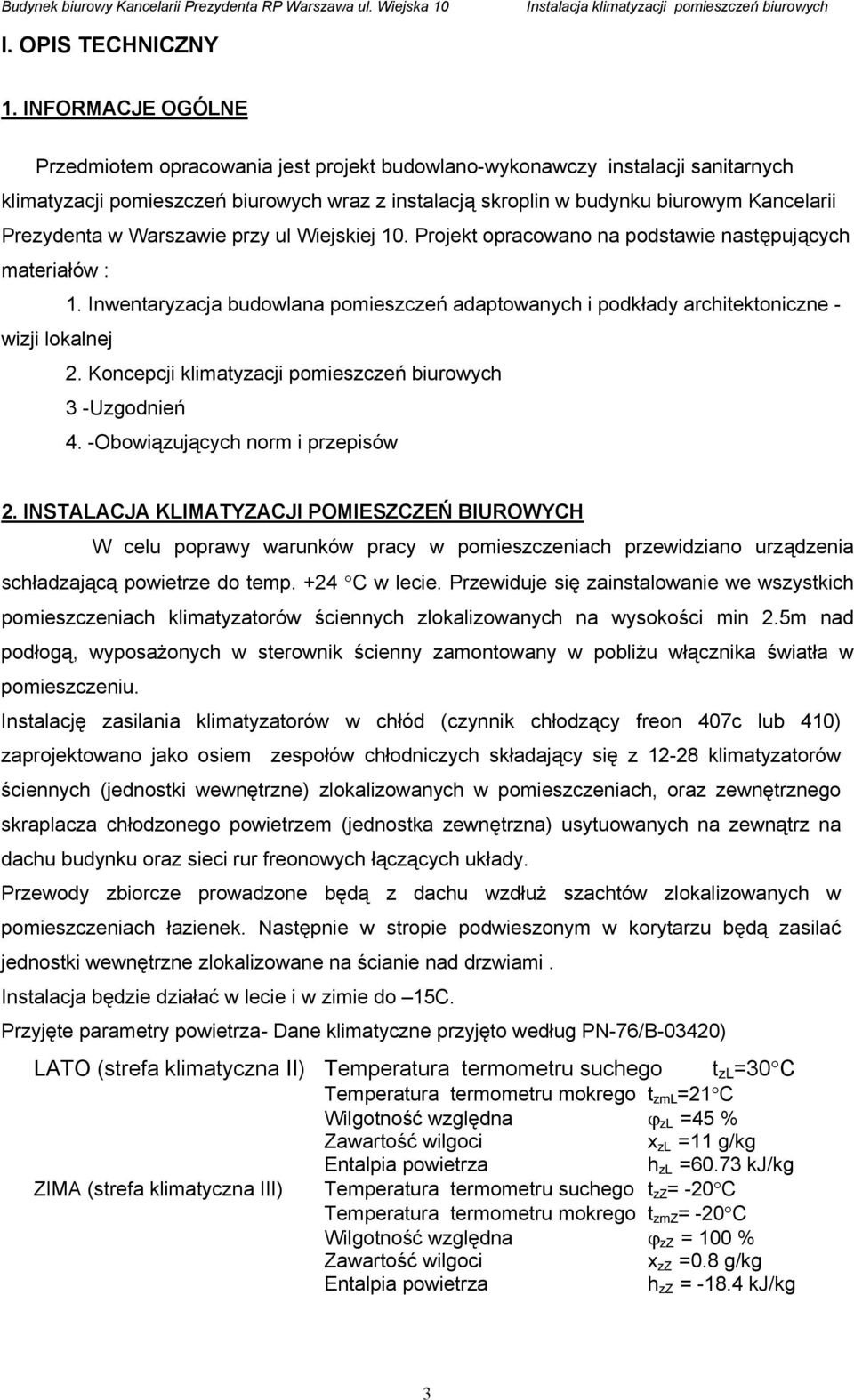

3 Budynek biurowy Kancelarii Prezydenta RP Warszawa ul. Wiejska 10 Instalacja klimatyzacji pomieszczeń biurowych I. OPIS TECHNICZNY 1. INFORMACJE OGÓLNE Przedmiotem opracowania jest projekt budowlano-wykonawczy instalacji sanitarnych klimatyzacji pomieszczeń biurowych wraz z instalacją skroplin w budynku biurowym Kancelarii Prezydenta w Warszawie przy ul Wiejskiej 10. Projekt opracowano na podstawie następujących materiałów : 1. Inwentaryzacja budowlana pomieszczeń adaptowanych i podkłady architektoniczne - wizji lokalnej 2. Koncepcji klimatyzacji pomieszczeń biurowych 3 -Uzgodnień 4. -Obowiązujących norm i przepisów 2. INSTALACJA KLIMATYZACJI POMIESZCZEŃ BIUROWYCH W celu poprawy warunków pracy w pomieszczeniach przewidziano urządzenia schładzającą powietrze do temp. +24 C w lecie. Przewiduje się zainstalowanie we wszystkich pomieszczeniach klimatyzatorów ściennych zlokalizowanych na wysokości min 2.5m nad podłogą, wyposażonych w sterownik ścienny zamontowany w pobliżu włącznika światła w pomieszczeniu. Instalację zasilania klimatyzatorów w chłód (czynnik chłodzący freon 407c lub 410) zaprojektowano jako osiem zespołów chłodniczych składający się z klimatyzatorów ściennych (jednostki wewnętrzne) zlokalizowanych w pomieszczeniach, oraz zewnętrznego skraplacza chłodzonego powietrzem (jednostka zewnętrzna) usytuowanych na zewnątrz na dachu budynku oraz sieci rur freonowych łączących układy. Przewody zbiorcze prowadzone będą z dachu wzdłuż szachtów zlokalizowanych w pomieszczeniach łazienek. Następnie w stropie podwieszonym w korytarzu będą zasilać jednostki wewnętrzne zlokalizowane na ścianie nad drzwiami. Instalacja będzie działać w lecie i w zimie do 15C. Przyjęte parametry powietrza- Dane klimatyczne przyjęto według PN-76/B-03420) LATO (strefa klimatyczna II) Temperatura termometru suchego t zl =30 C Temperatura termometru mokrego t zml =21 C Wilgotność względna ϕ zl =45 % Zawartość wilgoci x zl =11 g/kg Entalpia powietrza h zl =60.73 kj/kg ZIMA (strefa klimatyczna III) Temperatura termometru suchego t zz = -20 C Temperatura termometru mokrego t zmz = -20 C Wilgotność względna ϕ zz = 100 % Zawartość wilgoci x zz =0.8 g/kg Entalpia powietrza h zz = kj/kg 3

4 Budynek biurowy Kancelarii Prezydenta RP Warszawa ul. Wiejska 10 Instalacja klimatyzacji pomieszczeń biurowych Parametry powietrza w pomieszczeniu Temperatura termometru suchego t zp =22 C Wilgotność względna ϕ zp =45 % Zawartość wilgoci x zp =7.49 g/kg Entalpia powietrza h zp = kj/kg Zestawienie ilości zespołów wg. pkt.5 3. INSTALACJA SKROPLIN Skropliny z klimatyzatorów należy odprowadzić przewodem z rur PP(np typ FUSIOTHERM firmy AquatHerm) klejonych, ciśnieniowych wzdłuż wewnętrznych ścian pokoi biurowych w korytkach kablowych zamykanych ze spadkiem 0.05% do kolanka pod umywalką. Zaznaczone na rysunku części instalacji skroplin należy przeprowadzić pionem obudowanym G-K na piętro niżej i prowadzić w stropie podwieszonym do najbliższego odbiornika. Średnice i spadki rurociągów dobrano zgodnie z normą PN-92/B Ilość ścieków wynosi 1,5 l/s średnio na urządzenie. Uwaga spływ skroplin zaprojektowano jako grawitacyjny jednak ze względu na charakter budynku, wymagania użytkownika odnośnie prowadzenia w poszczególnych częściach obiektu może wystąpić konieczność zastosowania pompek skroplin dla niektórych klimatyzatorów lub ew. zmiany trasy skroplin. W trakcie montażu należy skontaktować się z administratorem obiektu i projektantem. 4.ROBOTY DEMONTAŻOWE Uwaga przed rozpoczęciem robót demontażowych instalacyjnych należy skontaktować się z administratorem obiektu i projektantem. STROPY PODWIESZONE. Należy wytrasować przewody freonowe i skroplin a następnie zdemontować niezbędne fragmenty stropu podwieszonego i po montażu przewodów i niezbędnych próbach ponownie zamontować. Pozostałe otwory w ścianach i stropach należy szczelnie zaślepić. INSTALACJE WOD-KAN. Zdemontować syfony pod umywalkowe w pomieszczeniach łazienek. Następnie zamontować syfony i ponownie podłączyć instalację. W pomieszczeniach bez umywalek z przechodzącymi pionami należy zdemontować fragment pionu kanalizacyjnego i wstawić kształtkę a następnie zamontować syfon i ponownie podłączyć instalację. 4

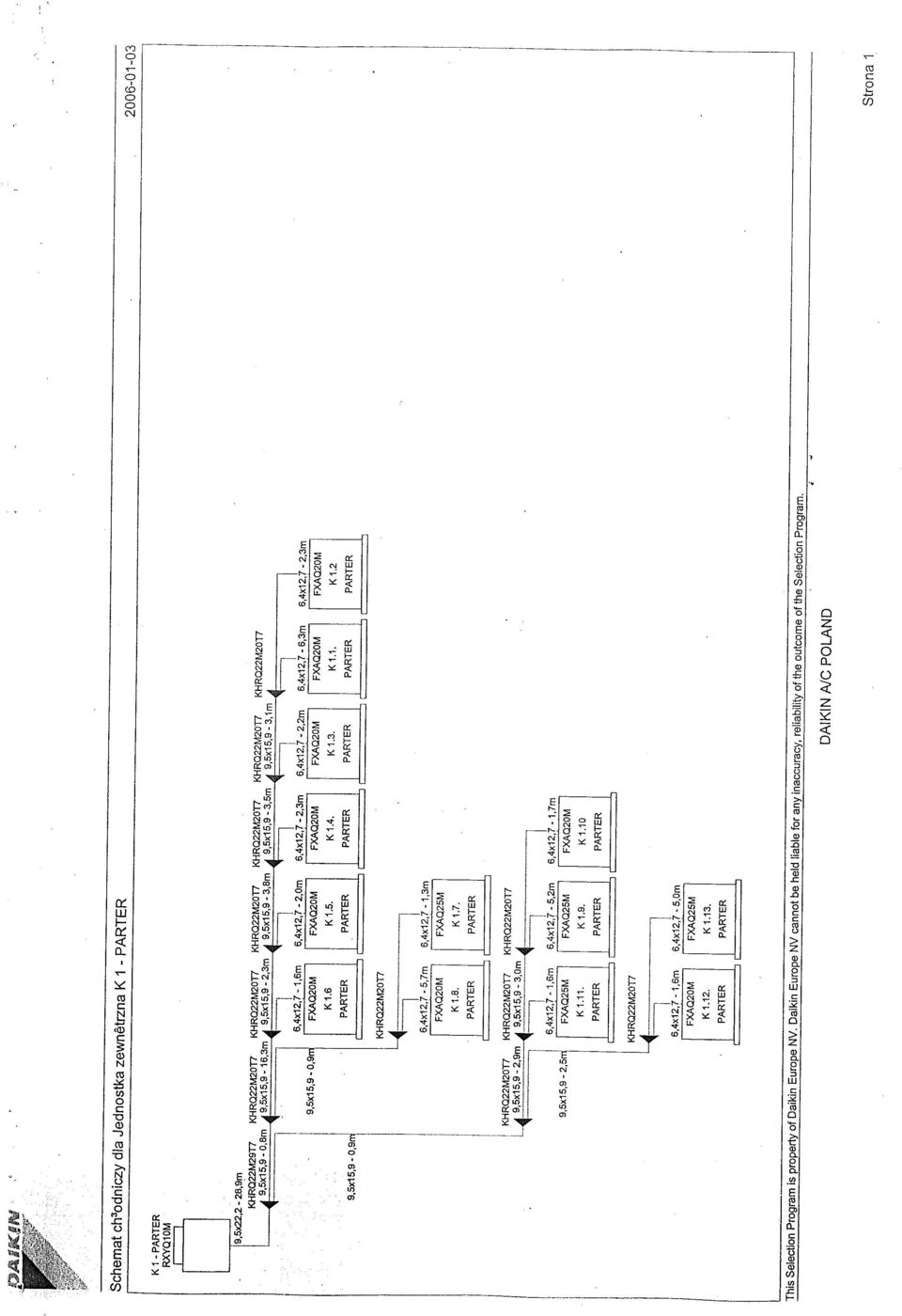

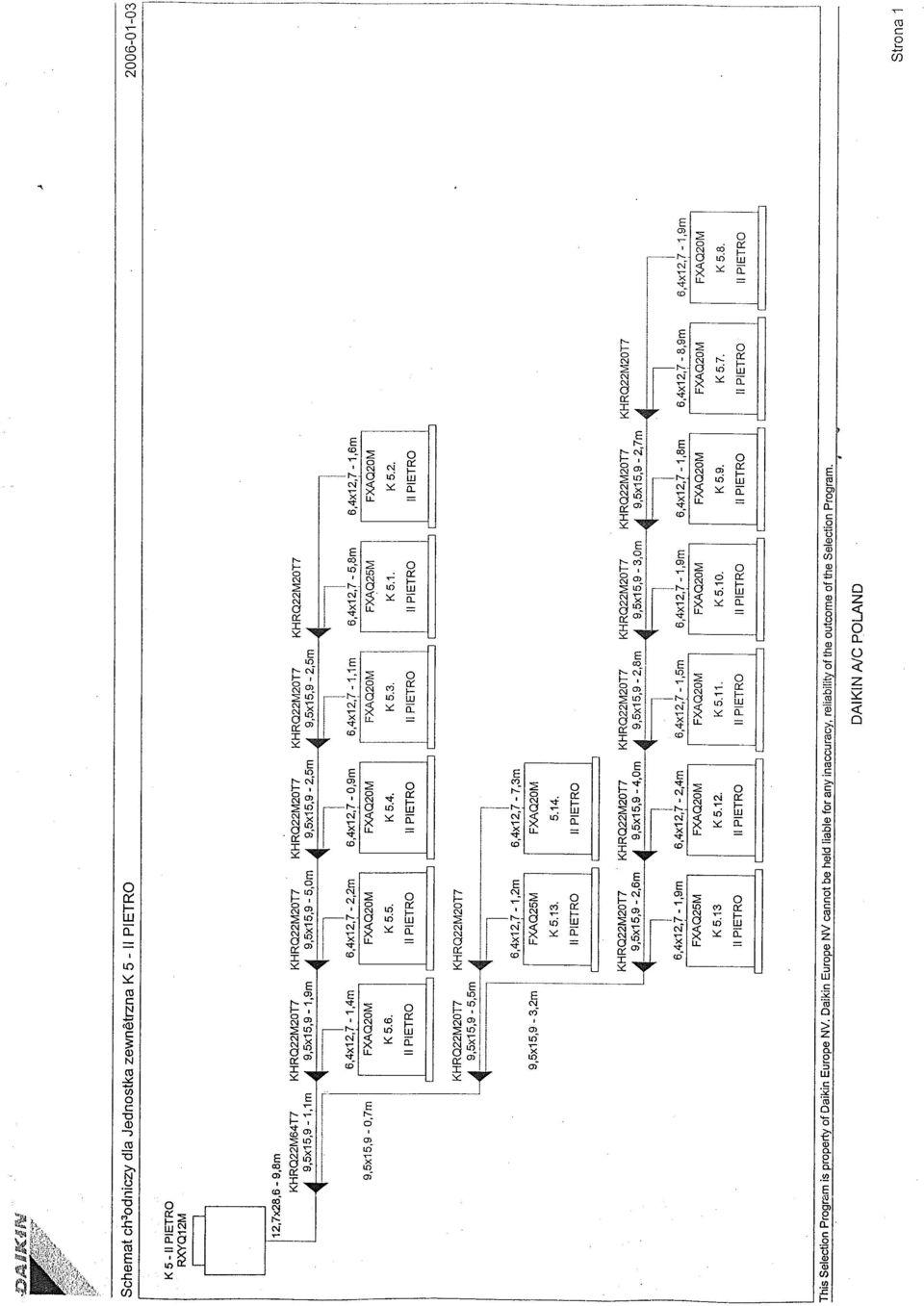

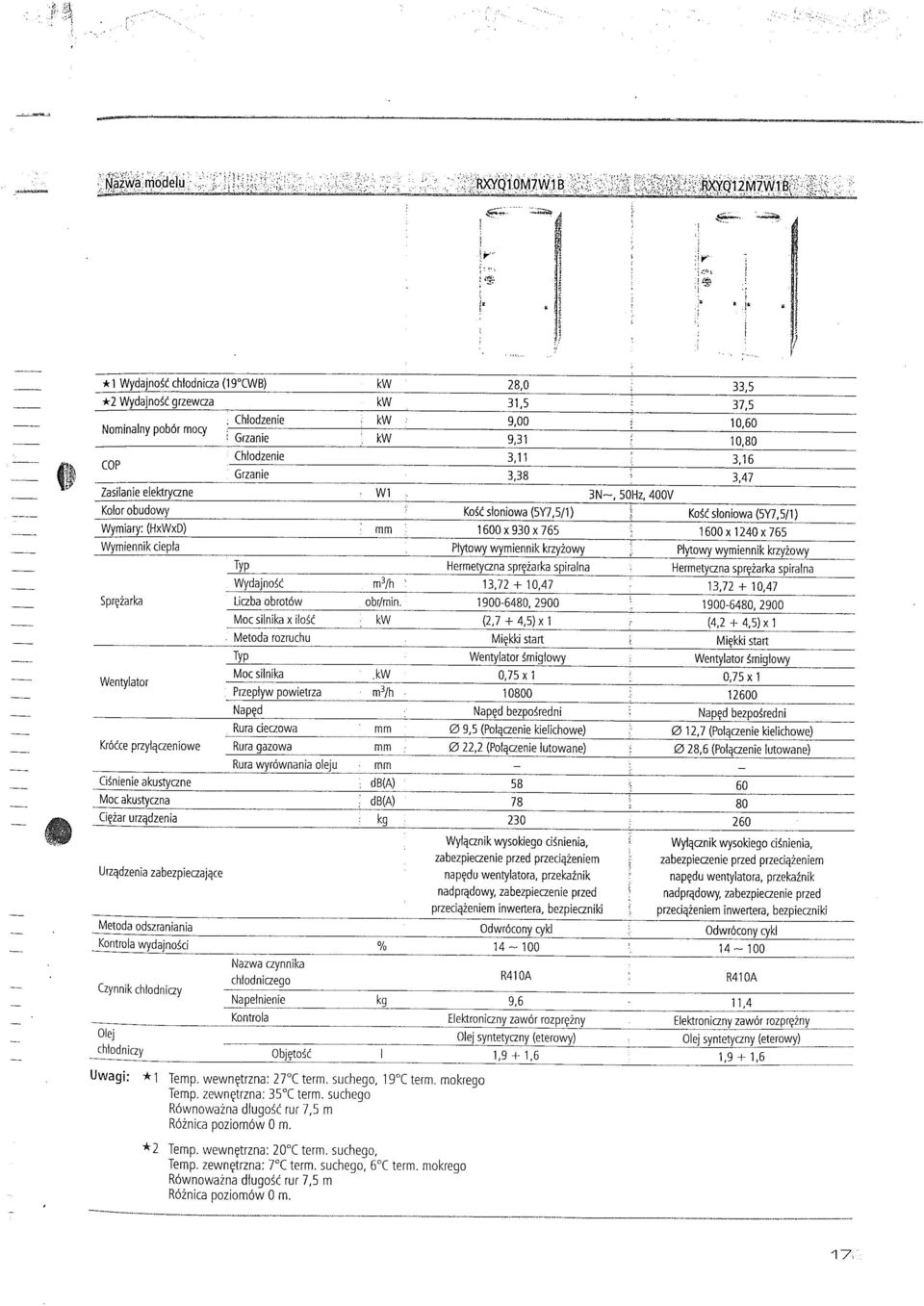

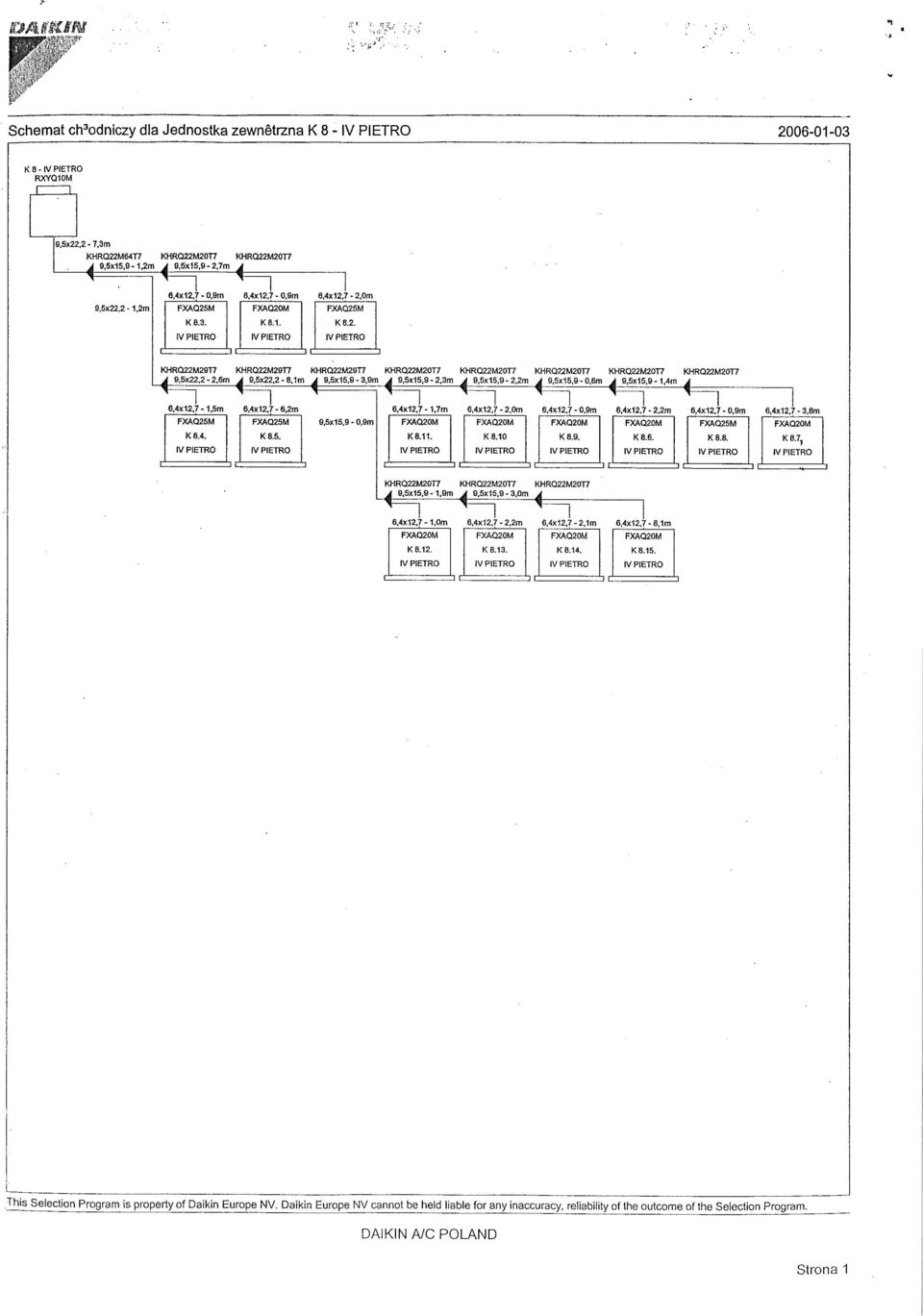

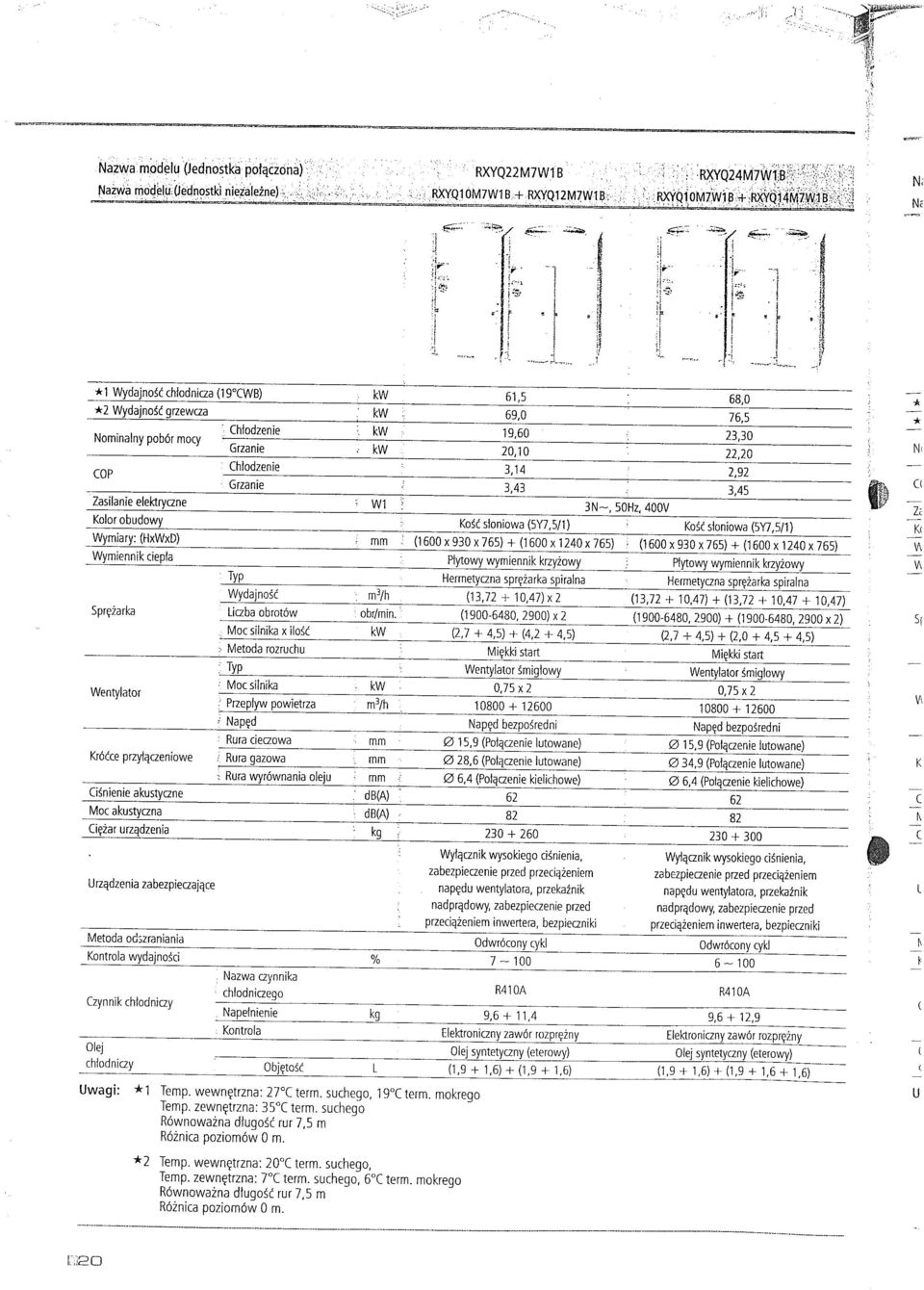

5 Budynek biurowy Kancelarii Prezydenta RP Warszawa ul. Wiejska 10 Instalacja klimatyzacji pomieszczeń biurowych 5. Bilans energetyczny-zestawienie (dokładne obliczenia w egzemplarzu autorskim) Czynnik chłodniczv HCF R407c lub R410.c ZESPÓŁ NR 1 zasila parter szacht 1 ZESPÓŁ NR 2 zasila parter szacht 2 ZESPÓŁ NR 3 zasila I pietro szacht 1 ZESPÓŁ NR 4 zasila I pietro szacht 2 ZESPÓŁ NR 5 zasila II pietro szacht 1 ZESPÓŁ NR 6 zasila II i III pietro szacht 2 ZESPÓŁ NR 7 zasila IV i III pietro szacht 1 ZESPÓŁ NR 8 zasila IV pietro szacht 2 Numer Jedn. wewnętrz.typ, ilość Jedn. zewnętrzna K1 K2 K3 K4 K5 K6 K7 K8 FXAQ20MA-2.2kW-9 szt FXAQ25MA-2.8kW- 4 szt FXAQ20MA-2.2kW-10 szt FXAQ25MA-2.8kW- 4 szt FXAQ20MA-2.2kW-5 szt FXAQ25MA-2.8kW- 4 szt FXAQ40MA-3,6kW- 2 szt FXAQ20MA-2.2kW-10 szt FXAQ25MA-2.8kW- 4 szt FXAQ20MA-2.2kW-14 szt FXAQ25MA-2.8kW- 2 szt FXAQ20MA-2.2kW-28 szt FXAQ25MA-2.8kW- 2 szt FXAQ20MA-2.2kW-28 szt FXAQ25MA-2.8kW- 4 szt FXAQ20MA-2.2kW-11 szt FXAQ25MA-2.8kW- 4 szt Moc chłodnicza kw Urządzenie zewnętrzne VRV-III- Inverter-chłodzenie pompa cieplna /przykładowy producent Firma Daikin lub o tożsamych parametrach/ RXYQ 10P- 28,0-31,5 Moc elektryczna=9,00kw waga.=230kg. Wym. 1600*930*765 mm RXYQ 10 P- 28,0-31,5 Moc elektryczna=9,00kw waga.=230kg. Wym. 1600*930*765 mm RXYQ 10 P- 28,0-31,5 Moc elektryczna=9,00kw waga.=230kg. Wym. 1600*930*765 mm RXYQ 10P- 28,0-31,5 Moc elektryczna=9,00kw waga.=230kg. Wym. 1600*930*765 mm RXYQ 12P- 33,5-37,5 Moc elektryczna=10.80kw waga.=260kg. Wym. 1600*1240*765 mm RXYQ 24P Moc elektryczna=23,2kw waga.=260kg.+ 230kg Wym. 1600*1240* *930*765 mm RXYQ 24 P Moc elektryczna=23,30kw waga.=260kg.+ 230kg Wym. 1600*1240* *930*765 mm RXYQ 10P- 28,0-31,5 Moc elektryczna=9,00kw waga.=230kg. Wym. 1600*930*765 mm Uwagi + kpl. elementów mocujących +pilot przewodowwy. Spływ skroplin grawitacyjny * Jak wyżej Jak wyżej Jak wyżej Jak wyżej Jak wyżej Jak wyżej Jak wyżej *spływ skroplin zaprojektowano jako grawitacyjny jednak ze względu na charakter budynku, wymagania użytkownika odnośnie prowadzenia w poszczególnych częściach obiektu może wystąpić konieczność zastosowania pompek skroplin dla niektórych klimatyzatorów lub ew. zmiany trasy skroplin. W trakcie montażu należy skontaktować się z administratorem obiektu i projektantem ** UWAGA W ZAŁĄCZONYCH SCHEMATACH INSTALACYJNYCH NALEŻY PRZYJĄĆ ROZSZERZENIE SYMBOLIKI KLIMATYZATORA O LITERĘ A, A DLA URZĄDZENIA ZEWNĘTRZNEGO O LITERĘ P (NOWA RODZINA URZĄDZEŃ) 5

6 Budynek biurowy Kancelarii Prezydenta RP Warszawa ul. Wiejska 10 Instalacja klimatyzacji pomieszczeń biurowych 6. OGÓLNE WYMAGANIA I ZALECENIA Wszystkie wbudowane i stosowane materiały, urządzenia winny posiadać aktualne i wymagane polskim prawem dopuszczenia, certyfikaty, aprobaty itp. Wymagania p.poż. Pomieszczenia objęte niniejszym opracowaniem znajdują się w jednej strefie pożarowej oraz w tej samej klasie odporności ogniowej. Dlatego nie przewiduje się specjalnych zabezpieczeń p.poż. Wszystkie przejścia instalacyjne przez przegrody budowlane powinny być uszczelnione materiałami o odporności ogniowej równej odporności ogniowej przegród Wymagania BHP Projektowana instalacja spełnia obowiązujące przepisy BHP tzn.: rozmieszczenie urządzeń chłodniczych zasilających bez dostępu osób niepowołanych (dach) oraz zabezpieczenie urządzeń elektrycznych (wg. proj. elektrycznego). Wymagania ochrony antykorozyjnej Urządzenia dostarczane przez producenta zabezpieczone są odpowiednio i nie wymagają dodatkowych prac, w razie uszkodzenia należy postępować wg. wytycznych producenta. Wymagania w zakresie montażu, rozruchu i odbioru instalacji Instalację należy montować i poddać rozruchowi zgodnie z Warunkami technicznymi wykonania robót budowlano-montażowych cz. II - Instalacje sanitarne i przemysłowe oraz innymi wymogami stawianymi przez odpowiednie przepisy i normy. Odbiór instalacji (w obecności projektanta, wykonawcy, inwestora) potwierdzić wpisem w dzienniku budowy. W celu zapewnienia prawidłowej pracy należy w czasie rozruchu zwrócić szczególną uwagę na właściwe wyregulowanie przepustnicami całej instalacji. Wymagania ochrony przeciwdźwiękowej Przewidziano następujące elementy ochrony akustycznej: Podkładki wibroizolacyjne (np. PWG-firmy KOSS) dla zawiesi oraz podkładki z gumy średnio twardej podłożone między przewody a obejmę, oraz podkładki izolacyjne pod agregat zewnętrzny. Uwaga potrzeba izolacji akustycznej (ekrany) zewnętrznej jednostki może być określona po dokonaniu pomiarów akustycznych w rzeczywistych warunkach. Wymagania ochrony cieplnej *Przewody freonowe izolować otulinami izolacyjnymi typu Termaflex AC o grub. min 15mm na w celu ochrony przed utratą ciepła i skraplaniem pary wodnej, a przewody prowadzone po zewnątrz izolować otulinami Termaflex AC- o grub. min 25mm z folią zabezpieczającą przeciw prom UV. 6

7 Budynek biurowy Kancelarii Prezydenta RP Warszawa ul. Wiejska 10 Instalacja klimatyzacji pomieszczeń biurowych Warunki wykonania Instalację należy wykonać zgodnie z: - Warunkami technicznymi wykonania i odbioru instalacji wodociągowych, instalacji ogrzewczych oraz instalacji wentylacyjnych (zeszyt 5,6,7) - wydanymi przez COBRTI INSTAL. - zastosowane w obiekcie urządzenia powinny posiadać zgodnie z obowiązującymi przepisami aprobaty techniczne, certyfikaty zgodności i świadectwa dopuszczenia, Wykonawstwo instalacji powinno odpowiadać wymaganiom specyfikacji i ponadto: - uwzględniać wymagania określone w odnośnych normach, przepisach i warunkach wykonania i odbioru technicznego, - uwzględniać zastosowanie nowoczesnych technologii instalacyjnych, - być prowadzone przez doświadczonych monterów o potwierdzonych kwalifikacjach. 7. ZAŁOŻENIA DLA BRANŻ POCHODNYCH Architektura i konstrukcje budowlane.wykonanie przekuć przez stropy wykonanie podstaw pod agregaty chłodnicze na dachu wykonanie obudów z G-K Instalacje elektryczne -zasilenie elektryczne jednostek klimatyzacyjnych poprzez zostawienie styków wraz z zabezpieczeniem w tablicy rozdzielczej, oraz zasilenie agregatu zewnętrznego 7
