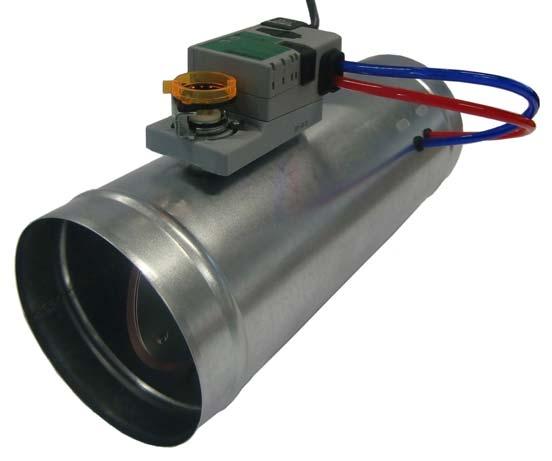

Regulator przepływu VRAR. Nieszczelność przyzamknietej przepustnicy wg. DIN EN 1751, do klasy 3

Transkrypt

1 Regulator przepływu VRAR Nieszczelność przyzamknietej przepustnicy wg. DIN EN 1751, do klasy 3 Ferdinand Schad KG Steigstraße D Kolbingen Telefon +49 (0) Telefax +49 (0) info@schako.de

2 Spis treści Opis...3 Zabudowa... 4 Materiał... 5 Wykonanie... 5 Wyposażenie dodatkowe... 5 Wykonanie i wymiary... 6 Wymiary... 6 Standardowe regulatory i napędy... 6 Wyposażenie dodatkowe - wymiary... 7 Dane techniczne... 9 Zakres przepływu... 9 Dane techniczne osprzętu regulacyjnego...22 Schemat podłączenia...23 Nastawy potencjometrów / Wzory przeliczeniowe...30 Regulacja ciśnienia w pomieszczeniu...32 Regulacja ciśnienia w przewodzie...32 Regulacja przepływu dla nawiewu i wywiewu Dane techniczne regulatora i siłownika...34 Próba działania...43 Uruchomienie z PC-Tool Uruchomienie osprzętu i diagnostyka ZTH EU (Belimo) 45 Uruchomienie z osprzętem GUIV-A...46 Wykres pomiarowej różnicy ciśnień...47 Dostępne regulatory...48 Konserwacja / serwis...49 Legenda...49 Klucz zamówienia...50 Opis do specyfikacji /60-2

3 Opis Regulator przepływu jest przewidziany do niezależnej od wartości ciśnienia regulacji ilości powietrza w instalacjach wentylacyjnych i klimatyzacyjnych. Za pomocą regulatora można w określonych granicach utrzymać stały przepływ (CAV), lub zależny od wartości sterującej np. regulatora temperatury, DDC-systemu busowego, przepływ zmienny (VAV). Sterowanie stałymi wartościami przepływu można zrealizować stopniowo za pomocą przekaźników lub przełącznika dla następujących opcji ZU-zamknięty/V min /V mid / V max /AUF-całkowicie otwarty. Obudowa, punkt pomiarowy, przepustnica, regulator PI z czujnikiem ciśnienia i siłownik tworzą zamknięty obwód regulacyjny z sygnałem zwrotnym (pętlę), umożliwiając energooszczędną klimatyzację pojedyńczych pomieszczeń lub stref instalacji. Po zastosowaniu odpowiedniego regulatora elektrycznego można utrzymywać zadane ciśnienie w przewodzie lub w pomieszczeniu. Pierwsza nastawa parametrów pracy V min, V max i V nenn jest wykonywana w fabryce zgodnie z zamówieniem klienta. Możliwa jest zmiana wartości zadanych V min i V max po zamontowaniu regulatora za pomocą urządzenia nastawczego lub programu komputerowego. Po nastawie przeprowadzana jest próba działania każdego regulatora. Punkt pracy V max jest nastawiany na wartość 20 (30)...100% przepływu nominalnego regulatora, punkt pracy V min jest nastawiany na wartość % od V max lub V nenn (w zależności od typu regulatora). Maksymalne odchylenie +/- 5% od wartości nominalnej V nenn w odniesieniu do krzywej 12 m/s. Przy niższych prędkościach przepływu odchylenie od wartości zadanej wzrasta. Przy zastosowaniu regulatora w instalacjach o dużej ilości pyłu trzeba przewidzieć odpowiedni filtr. Jeżeli powietrze jest zanieczyszczone, zawiera włókna lub jest agresywne należy stosować czujniki statycznej różnicy ciśnień. Statyczne czujniki posiadają membranę, która jest zerowana w ustalonym położeniu, a zatem należy przestrzegać wskazówek producenta odnośnie pozycji montażowej. Regulator nie może pracować w powietrzu zanieczyszczonym tłuszczem lub cząsteczkami klejącymi (np. odciąg z kuchni). Szczelność obudowy zgodnie z DIN EN 1751, klasa B, przy ciśnieniu w kanale do Pa. Szczelność obudowy przy zamkniętej przepustnicy zgodnie z DIN EN 1751, klasa 3 (wielkość nominalna: NW100 klasa 2), przy ciśnieniu w przewodzie do Pa. Podwyższone wymagania na zapytanie. Regulator VRA jest sprawdzony przez TÜV SÜD wg poniższych przepisów:: - VDI 6022, częsć 1: Wymagania higieniczne dla urządzeń i osprzętu wentylacyjnego. - VDI 1946, Częsć 4: Wentylacja wymagania zdrowotne. Konserwacja, obsługa techniczna i kontrola są możliwe od strony otworów rewizyjnych, które należy przewidzieć. Do kalibracji regulatora używana jest krzywa dla prędkości nominalnej 12m/s. Dostępna prędkość przepływu. Dla regulacji stałego przepływu wartość przepływu V konst programowana jest jako V min. Jeżeli zajdzie potrzeba zmiany prędkości kalibracji, może to zrobić fabryka lub serwis fabryczny na miejscu montażu. SCHAKO używa konsekwentnie do pomiaru przepływu podwójnego krzyża pomiarowego z zamkniętego profilu aluminiowego, po obu stronach krzyża jest po 12 punktów pomiarowych do pomierzenia średniej wartości po stronie wysokiego i niskiego ciśnienia. W porównaniu do kształtowników pomiarowych lub kryz z mniejszą ilością punktów, osiągana jest większa dokładność pomiaru i odcinki wymagane na uspokojenie przepływu za uzbrojeniem przewodów są krótsze (patrz strona 4 - zabudowa). 08/60-3

4 Zakres zastosowania - w instalacjach nawiewnych i wywiewnych - do utrzymania stałego CAV lub zmiennego przepływu VVS - do sterowania wymuszonego V min / Vśr. / V max, otwarcie "AUF" lub zamknięcie "ZU" - do ciągłej regulacji zmiennego przepływu lub ciśnienia - w zakresie różnicy ciśnienia: Pa - w temperaturze otoczenia C, powietrze w przewodzie C/5...95% rh, bez zawartości kondensatu - sygnał sterujący V DC, V DC, za pomocą MP-Bus (Belimo) lub cyfrowo Lon Modbus KNX BACnet - napięcie zasilające 24V AC (19,2..28,8V) lub 24V DC (21,6..28,8V) - dla agresywnego medium lakierowanie lakierem poliuretanowym -DD - do regulacji prędkości w przewodzie w zakresie 1 (2)...12 m/s (elektryczny) i m/s (pneumatyczny) - do zastosowania również na pionowym przewodzie Jeżeli regulator zainstalowany jest na zewnątrz budynku, to z powodu dużej różnicy temperatur między temperaturą powietrza przepływającego przez regulator i temperaturą otoczenia może dojść do wykroplenia kondensatu w regulatorze lub rurkach impulsowych regulatora. Kondensat może mieć wpływ na działania czujnika lub go uszkodzić. W takim przypadku należy zaizolować regulator wraz z rurkami pomiarowymi (aby uniknąć kondensacji) i tak zamontować regulator, aby kondensat spływał na dół i mógł się wykroplić w rurkach (a nie w czujniku pomiarowym). Zabudowa Aby wyeliminować potencjalne źródła niedokładnej pracy regulatora należy przestrzegać minimalnych odległości montażu podanych w tabeli i na rysunkach. Jeżeli przed regulatorem występuje więcej elementów zakłócających pomiar (np. klapa i kolano) należy przyjąć większą z dwóch minimalnych odległości zabudowy. Regulatory mogą pracować z osią przepustnicy w położeniu poziomym lub pionowym. Odległość za: kolanem: pozostałymi kształtkami: (np. odgałęzieniem, trójnikiem, redukcją itp.) klapą przeciwpożarową: tłumikiem (RS-M): Wskazówki montażowe Odległość za kolanem, łukiem Odległość za pozostałymi kształtkami (np. odgałęzieniem, trójnikiem, redukcją i tp.) VRAR 1 x średnica 2 x średnica 2 x średnica 2 x średnica Zapewnienie kompatybilności regulatorów SCHAKO z systemem regulacyjnym, w którym zostały zabudowane, leży po stronie dostawcy systemu. Uwaga: Zwracamy uwagę, że czyszczenie elementów ze stali szlachetnej powinno odbywać się jedynie przy zastosowaniu odpowiednich środków czyszczących! Odległość od klapy przeciwpożarowej Odległość za tłumikiem z kulisą środkową (RS-M) D = średnica 08/60-4

5 Materiał Obudowa - blacha stalowa ocynkowana (-SV) - blacha stalowa ocynkowana lakierowana od wewątrz lakierem (-DD) - stal szlachetna (-V2A) lub (-V4A) Przegroda przepustnicy - blacha stalowa ocynkowana (-SV) - stal szlachetna (-V2A) lub (-V4A) Uszczelka gumowa - z PUR, bez silikonu - szczelność wykonania zgodnie z DIN EN 1751 Łożyska - mosiądz Krzyż pomiarowy - profil aluminiowy ( w wykonaniu ze stali szlachetnej lakierowany lakierem DD) Uchwyt krzyża pomiarowego - tworzywo sztuczne (PA6) Wykonanie VRAR okrągłe, dla podłączenia spiro zgodnie z DIN EN 1506, z uszczelką gumową dla uszczelnienia zamknięcia zgodnie z DIN EN 1751 (klasa 2 tylko NW 100, klasa 3 NW - 0). - Szczelność obudowy zgodnie z DIN EN 1751, klasa B, przy ciśnieniu w kanale do Pa....-A... - z regulatorem elektrycznym - napięcie 24 V AC 50/60Hz - alternatywa z siłownikiem ze sprężyną powrotną bez napięcia zamknięte "ZU" lub bez napięcia otwarte "AUF" (za dopłatą). - alternatywa z szybkim siłownikiem, czas przebiegu 3-5 sec. dla kąta obrotu 90 (za dopłatą) - z regulatorem pneumatycznym - w wersji bez ciśnienia zamknięte "ZU" (Standard) lub bez ciśnienia otwarte "AUF" - ciśnienie 1,2 ± 0,1 bar Wyposażenie dodatkowe Zewnętrzne wytłumienie (-DS2) - z materiału izolującego i tłumiącego o grubości 20 mm, w płaszczu z blachy ocynkowanej, niepalny zgodnie z DIN Płaskie wytłumienie (-FD1) - z materiału izolującego i tłumiącego o grubości 3 mm, w płaszczu z blachy ocynkowanej (standard) Uszczelka gumowa (-GD1) - dwustronna, ze specjalnej gumy Kołnierz płaski (para) - dwustronny, zgodnie z DIN /5. - ze stali ocynkowanej (-FF1) - ze stali szlachetnej V2A (-FF2) Kołnierz Metu (para) - dwustronny - ze stali ocynkowanej (-MF1) - ze stali szlachetnej V2A (-MF2) Pierścień mocujący (para) - do podłączenia kołnierza Metu i przeciwkołnierza - ze stali ocynkowanej (-SR1) - ze stali szlachetnej V2A / (-SR2) Przeciwkołnierz (Para) - dwustronny kołnierz (-MF) - ze stali ocynkowanej (-GF1) - ze stali szlachetnej V2A / (-GF2) Tłumik rurowy (-RS-N) - wykonanie sztywne - płaszcz zewnętrzny i blacha perforowana ze stali ocynkowanej - wypełnienie wełną mineralną Uwaga! Przeciwkołnierze i tłumiki należy zamawiać osobno! 08/60-5

6 Wykonanie i wymiary Wymiary z regulatorem elektrycznym DS0 = bez wytłumienia z regulatorem pneumatycznym VRAR-...-DS0, bez wytłumienia 24 V VRAR-...-DS2 z wytłumieniem 20 mm VRAR-...-DS2 z wytłumieniem 20 mm 24 V VRAR FD1, z płaską izolacją Izolacja akustyczna VRAR-...-FD1, z wytłumieniem Izolacja akustyczna 24 V Płaska izolacja Izolacja akustyczna Płaska izolacja Izolacja akustyczna Dostarczane wielkości -VRAR-... NW ød ød1 ød2 L M /60-6 Szczelność zgodnie z DIN EN 1751 (klasa 2 tylko NW 100, klasa 3 tylko NW - 0) Standardowe regulatory i napędy z regulatorem elektrycznym: NW Osprzęt regulacyjny Napęd Regulator / Siłownik A001 LMV-D3-MP-F1 Compact - 0 -A002 NMV-D3-MP- F1 Compact Wprowadzone regulatory kompaktowe są komatybilne z regulatorami starej generacji typu LMV-D2M i NMV-D2M. z regulatorem pneumatycznym: NW Osprzęt regulacyjny Napęd Regulator / Siłownik A106 RLP100 F003 AK31P1 F A107 RLP100 F003 AK42P F003

7 Wyposażenie dodatkowe - wymiary Uszczelka gumowa ze specjalnej gumy dwustronna (-GD1). Szczegół X Tłumik rurowy (-RS-N) VRAR Kołnierz płaski (-FF1/-FF2,-para), dwustronny zgodnie z DIN /5 Mufa łącząca Uwaga! Przeciwkołnierze i tłumiki należy zamawiać osobno! Więcej informacji znajduje się w dokumentacji tłumika RS. Dostarczane wielkości kołnierzy (-FF1/-FF2) NW řd řd1 řd2 řd L LOA t , , , , , , Kołnierz Metu (-MF1/-MF2, para), dwustronny Przeciwkołnierz (-GF1/-GF2, para), dwustronny Pierścień mocujący (-SR1/-SR2, para), dwustronny VRAR Kołnierz (-MF)1/-MF2 Pierścień mocujący (-SR1/-SR2) Przeciwkołnierz (-GF1/-GF2) Uwaga! Przeciwkołnierze i tłumiki należy zamawiać osobno! Dostarczane wielkości tłumików rurowych (-RS-N) NW L řd řd2 (VRAR) P (mm) Tabela doboru grubości izolacji tłumik rurowy (-RS-N) NW L1= L1=950 L1=1450 L1=1950 P (mm) P (mm) P (mm) P (mm) x x x x x -- x -- x x x x x -- x x x x x x x -- x 200 x x x x x x -- x 225 x x x x x x -- x x x x x x x -- x 280 x x x x x x x x x x x x x x x x x x x x x x x x x -- x x x = produkowane -- = nie produkowane 08/60-7

8 Tłumienie Tłumik rurowy (-RS-N) RS-N /100, L1=, bez wewnętrznej kulisy NW D e (db/okt) P=50 P=100 RS-N /100, L1=1450, bez wewnętrznej kulisy NW D e (db/okt) P=50 P= RS-N /100, L1=950, bez wewętrznej kulisy NW D e (db/okt) P=50 P=100 RS-N /100, L1=1950, bez wewnętrznej kulisy NW D e (db/okt) P=50 P= = nie produkowane 08/60-8

9 Dane techniczne Zakres przepływu VRAR-A..., z regulatorem elektrycznym VRAR-A..., z regulatorem pneumatycznym NW V Belimo kompakt Belimo / Siemens Gruner kompakt NW V Sauter RLP (mm) v min v min v max v min v max (mm) v min v max (1 m/s) (2 m/s) (12 m/s) (1 m/s) (12 m/s) (3 m/s) (12 m/s) 100 m3/h mł/h l/s l/s mł/h mł/h l/s l/s mł/h mł/h l/s l/s mł/h mł/h l/s l/s mł/h mł/h l/s l/s mł/h mł/h l/s l/s mł/h mł/h l/s l/s mł/h mł/h l/s l/s mł/h mł/h l/s l/s mł/h mł/h l/s l/s mł/h mł/h l/s l/s mł/h mł/h l/s l/s Uwaga następujące założenia są ważne przy kalibracji regulatorów: - tabela odnosi się do całkowitego zakresu pomiarowego regulatora (zakres stosowania). - jeżeli przy zamówieniu potrzebna jest konkretna krzywa kalibracyjna np. 12 m/s musi być ona podana przy zamówieniu! Po zatwierdzeniu przez fabrykę żądana wartość zostanie nastawiona. - jeżeli minimalna wartość przepływu V min podana w tabeli zostanie przekroczona, to nie ma gwarancji właściwej pracy regulatora! - jeżeli przy zamówieniu będzie podana tylko jedna wartość przepływu (jako V max -Wert), to regulator będzie potraktowany jako regulator zmiennego przepływu. V min -Wert nastawia się zgodnie ze specyfikacją w katalogu. - jeżeli przy zamówieniu będzie podana tylko jedna wartość (jako V min albo V konstant -Wert albo bez danych) regulator będzie potraktowany jako regulator stałego przepływu. Podana w zamówieniu wartość będzie nastawiona jako V min, V max -Wert będzie nastawiona jako 100%. - Przepływ powietrza można zmienić fabrycznym przyrządem nastawczym zgodnie z ustawioną fabrycznie krzywą kalibracji. - Regulator Gruner, typ 227V / -VM Compact może być używany z czujnikiem zlinearyzowanym dla prędkości powietrza od 1 m / s. - Przy kalibracji osprzętu regulacyjnego (wszystkie regulatory) została wzięta pod uwagę gęstość powietrza 1,2 kg/mł. - Kompaktowy regulator Belimo wymaga kompensacji uwzględniającej wysokość położenie miejsca montażu nad poziomem morza. - Jeżeli miejsce montażu nie będzie podane, jako podstawę do nastawy kompensacji zostanie przyjęty adres dostawy. - jeżeli przy zamówieniu nie będą podane dane trybu pracy "Parallel" albo "Master-Slave" urządzenie będzie nastawione na tryb Prallel ( tryb Master-Slave na życzenie klienta). 08/60-9

10 Minimalna statyczna różnica ciśnienia VRAR-A..., z regulatorem elektrycznym NW v k V Dp t min (m/s) (m 3 /h) [l/s] (Pa) /60-10

11 Szumy przepływu Strata ciśnienia Pa i Pa NW v K V Dp t = Pa Dp t = Pa L W [db/okt] L W [db/okt] (m/s) (m 3 /h) [l/s] L WA [db(a)] L WA [db(a)] 08/60-11

12 Szumy przepływu Strata ciśnienia Pa i Pa NW v K V Dp t = Pa Dp t = Pa L W [db/okt] L W [db/okt] (m/s) (m 3 /h) [l/s] L WA [db(a)] L WA [db(a)] 08/60-12

13 Hałas przez obudowę Strata ciśnienia Pa i Pa NW v K V Dp t = Pa Dp t = Pa L W [db/okt] L W [db/okt] (m/s) (m 3 /h) [l/s] L WA [db(a)] L WA [db(a)] 08/60-13

14 Hałas przez obudowę Strata ciśnienia Pa i Pa NW v K V Dp t = Pa Dp t = Pa L W [db/okt] L W [db/okt] (m/s) (m 3 /h) [l/s] L WA [db(a)] L WA [db(a)] 08/60-14

15 Szumy przepływu VRAR RS-N, z tłumikiem rurowym L1 = 950 Strata ciśnienia Pa i Pa NW v K V Dp t = Pa Dp t = Pa L W [db/okt] L W [db/okt] (m/s) (m 3 /h) [l/s] <15 <15 <15 <15 <15 < <15 <15 <15 <15 < <15 <15 <15 <15 < <15 <15 <15 < <15 <15 <15 <15 < <15 <15 < <15 <15 <15 < <15 <15 < <15 <15 <15 < <15 <15 <15 < <15 <15 <15 < <15 <15 < <15 <15 <15 < <15 < <15 <15 < <15 < <15 <15 <15 < <15 < <15 <15 < <15 < <15 <15 < <15 < <15 < < <15 < <15 < <15 < < <15 < < < < <15 < <15 < <15 < < <15 < < <15 < < < < < <15 < < < < < L WA [db(a)] L WA [db(a)] 08/60-15

16 Szumy przepływu VRAR RS-N, z tłumikiem rurowym L1 = 950 Strata ciśnienia Pa i Pa NW v K V Dp t = Pa Dp t = Pa L W [db/okt] L W [db/okt] (m/s) (m 3 /h) [l/s] <15 <15 <15 < <15 < <15 <15 < <15 < <15 < <15 < <15 < <15 <15 < <15 < <15 < <15 < <15 < <15 < <15 < < < < < < < < L WA [db(a)] L WA [db(a)] 08/60-16

17 Szumy przepływu VRAR RS-N, z tłumikiem rurowym L1 = 1450 Strata ciśnienia Pa i Pa NW v K V Dp t = Pa Dp t = Pa L W [db/okt] L W [db/okt] (m/s) (m 3 /h) [l/s] <15 <15 <15 <15 <15 < <15 <15 <15 <15 <15 < <15 <15 <15 <15 <15 < <15 <15 <15 <15 <15 < <15 <15 <15 <15 <15 < <15 <15 <15 <15 < <15 <15 <15 <15 <15 < <15 <15 <15 <15 < <15 <15 <15 <15 <15 < <15 <15 <15 <15 <15 < <15 <15 <15 <15 <15 < <15 <15 <15 < <15 <15 <15 <15 <15 < <15 <15 <15 < <15 <15 <15 <15 < <15 <15 <15 < <15 <15 <15 <15 < <15 <15 <15 < <15 <15 <15 < <15 <15 < <15 <15 <15 < <15 <15 < <15 <15 <15 < <15 < <15 <15 <15 < <15 <15 < <15 <15 <15 < <15 <15 < <15 <15 <15 < <15 < <15 < <15 < <15 <15 <15 < <15 <15 < <15 <15 < <15 < <15 <15 < <15 < <15 < <15 < <15 <15 < <15 <15 < <15 < <15 < <15 < <15 < <15 < < <15 <15 < <15 < <15 < < <15 < <15 < <15 <15 < <15 <15 < <15 < < <15 < <15 < < < L WA [db(a)] L WA [db(a)] 08/60-17

18 Szumy przepływu VRAR RS-N, z tłumikiem rurowym L1 = 1450 Strata ciśnienia Pa i Pa NW v K V Dp t = Pa Dp t = Pa L W [db/okt] L W [db/okt] (m/s) (m 3 /h) [l/s] <15 <15 <15 <15 <15 < <15 <15 <15 <15 < <15 <15 <15 <15 < <15 <15 <15 < <15 <15 <15 < <15 <15 < <15 <15 <15 < <15 <15 <15 <15 < <15 <15 <15 < <15 <15 <15 < <15 <15 < <15 <15 <15 < <15 < <15 <15 < <15 <15 < <15 <15 < <15 < <15 < <15 < <15 <15 < <15 < <15 < <15 < <15 < < < <15 < < L WA [db(a)] L WA [db(a)] 08/60-18

19 Szumy przepływu VRAR RS-N, z tłumikiem rurowym L1 = 1950 Strata ciśnienia Pa i Pa NW v K V Dp t = Pa Dp t = Pa L W [db/okt] L W [db/okt] (m/s) (m 3 /h) [l/s] <15 <15 <15 <15 <15 <15 < <15 <15 <15 <15 <15 <15 < <15 <15 <15 <15 <15 < <15 <15 <15 <15 <15 < <15 <15 <15 <15 <15 < <15 <15 <15 <15 <15 < <15 <15 <15 <15 <15 < <15 <15 <15 <15 <15 < <15 <15 <15 <15 <15 < <15 <15 <15 <15 <15 < <15 <15 <15 <15 <15 < <15 <15 <15 <15 <15 < <15 <15 <15 <15 <15 < <15 <15 <15 <15 <15 < <15 <15 <15 <15 <15 < <15 <15 <15 <15 < <15 <15 <15 <15 <15 < <15 <15 <15 <15 <15 < <15 <15 <15 <15 <15 < <15 <15 <15 < <15 <15 <15 <15 < <15 <15 <15 < <15 <15 <15 <15 < <15 <15 <15 < <15 <15 <15 <15 < <15 <15 <15 < <15 <15 <15 < <15 <15 <15 < <15 <15 <15 < <15 <15 < <15 <15 <15 < <15 <15 < <15 <15 <15 <15 < <15 <15 <15 < <15 <15 <15 < <15 <15 < <15 <15 <15 < <15 <15 < <15 <15 <15 < <15 < <15 <15 <15 < <15 <15 <15 < <15 <15 <15 < <15 <15 < <15 <15 <15 < <15 < <15 <15 <15 < <15 < <15 <15 <15 < <15 <15 < <15 <15 < <15 < <15 <15 < <15 < <15 < < <15 <15 <15 < <15 <15 <15 < <15 < <15 <15 < <15 < < <15 < < <15 <15 < <15 < <15 < < <15 < < <15 < <15 <15 < < < < < L WA [db(a)] L WA [db(a)] 08/60-19

20 Szumy przepływu VRAR RS-N, z tłumikiem rurowym L1 = 1950 Strata ciśnienia Pa i Pa NW v K V Dp t = Pa Dp t = Pa L W [db/okt] L W [db/okt] (m/s) (m 3 /h) [l/s] <15 <15 <15 <15 <15 < <15 <15 <15 <15 <15 < <15 <15 <15 <15 <15 < <15 <15 <15 <15 < <15 <15 <15 <15 < <15 <15 < <15 <15 <15 <15 < < <15 <15 <15 <15 <15 < <15 <15 <15 <15 <15 < <15 <15 <15 <15 <15 < <15 <15 <15 <15 < <15 <15 <15 <15 < <15 <15 < <15 <15 <15 <15 < < <15 <15 <15 <15 < <15 <15 <15 < <15 <15 <15 < <15 <15 < <15 <15 < <15 < <15 <15 <15 < <15 <15 < <15 <15 < < <15 < < <15 <15 <15 < <15 <15 < <15 <15 < <15 < < <15 <15 < <15 <15 < <15 < < <15 <15 < < < < < < < < L WA [db(a)] L WA [db(a)] 08/60-20

21 Hałas przez obudowę-vrar z izolowanym przewodem po stronie napływu i odpływu powietrza NW DL W [db/okt] (izolacja 50 mm wełna mineralna) (grubość blachy 1mm) z przewodem o długości do 6m zgodnie z DIN EN 1506 NW DL W [db/okt] L Wabst = L W - DL W [db] VRAR-...-DS2, z izolacją akustyczną NW DL W [db/okt] Izolacja 20 mm wełna mineralna Przy prostym odcinku o długości 3 m po stronie napływu i odpływu powietrza dla VRAR z izolacją akustyczną hałas przez obudowę zmniejsza się o 8 db(a). 08/60-21

22 Dane techniczne osprzętu regulacyjnego Pomiar i regulacja Pomiar ciśnienia następuje za pośrednictwem podwójnego krzyża pomiarowego o opływowym kształcie. Otwory pomiarowe w krzyżu są rozmieszczone w punktach ciężkości pierścieni o równych powierzeniach. Powstająca na krzyżu pomiarowym różnica ciśnień jest mierzona za pomocą czujnika dynamicznego lub statycznego. Z pomiarów jest tworzona wartość średnia, która jest przekazywana do regulatora. Regulator porównuje wartość rzeczywistą z wartością zadaną i generuje sygnał sterujący do napędu przepustnicy, aby zlikwidować odchylenie od wartości zadanej niezależnie od zmiennych wartości ciśnienia w przewodach. Regulatory firmy Belimo (Compact i Universal) oraz firmy Gruner są programowane i dostarczane przez SCHAKO standardowo z roboczym trybem pracy (sygnał Y, sygnał U 5 ) 2-10 V DC. Dla sygnału 2 V DC osiągana jest wartość V min -najmniejszą możliwą wartość można wybrać z tabeli "Zakres przepływów". Jeżeli minimalna wartość przepływu V min podana w tabeli zostanie przekroczona to nie ma gwarancji właściwej pracy regulatora! Sterowanie wymuszone, pozycja zamknięta "ZU". Szczelne zamknięcie zgodnie z DIN EN 1751 można zrealizować za pomocą sterowania wymuszonego zamknij "ZU" za pomocą przełącznika lub przekaźnika, lub za pomocą sygnału sterującego 0 V DC, podanego na wejście Y (wszystkie regulatory kompaktowe o zakresie roboczym 2-10 V DC). Przez to napęd zamyka przepustnicę dla zakresu roboczego 2-10 V ( to nie dotyczy zakresu roboczego 0-10 V) i funkcja sterowania jest nieaktywna. Trzeba się upewnić, że sygnał sterujący jest < 0,1 V DC. W pomieszczeniach o zdefiniowanym reżimie ciśnień (np. laboratoria) zalecane jest sterowanie przepustnicą za pomocą dodatkowego przełącznika. Regulatory przepływu objętościowego firmy Siemens mogą być zasilane w trybie pracy 0-10 V DC lub 2-10 V DC. Jeżeli regulator Compact Belimo na życzenie klienta ma być dostarczony z zakresem roboczym 0-10 V DC, wymuszona pozycja zamknięcia może zostać zrealizowana za pomocą przełącznika z diodą. Jeżeli potrzebna jest praca Master-Slave, lub praca równoległa regulatora Compact Belimo typu VRP-VFP-300 jest to możliwe tylko dla zakresu roboczego 2-10 V DC. Sterowanie wymuszone, pozycja otwarta "AUF". Jest to położenie "bezpieczeństwa" używane np. w czasie awarii lub oddymiania. Funkcja regulacji przepływu jest w tym przypadku nieaktywna, przepustnica jest całkowicie otwarta. Do takiej pracy można polecić siłownik ze sprężyną powrotną (np: regulator Belimo, typu VRD3-SO, z napędem typu LF 24A-V/SF24A-V). W ten sposób gwarantuje się natychmiastowe przestawienie przepustnicy w położenie otwarte "AUF" przy zaniku napięcia lub rozłączeniu styku. V min -praca z minimalnym przepływem powietrza. W zależności od potrzeb jest możliwe przełączenie na "standby" lub dla pracy nocnej dla poszczególnych stref. W ten sposób zostanie zapewniona minimalna ilość powietrza przy niskim nakładzie energii. V max -praca z maksymalnym przepływem powietrza. Pojedyncze pomieszczenia lub grupy pomieszczeń są krótkotrwale zasilane maksymalną ilością powietrza. W ten sposób można zrealizować przewietrzanie lub intensywne ogrzewanie pomieszczenia. Regulacja ciągła W zależności od wartości sygnału sterującego i nastawionego zakresu roboczego (0-10V DC lub 2-10V DC) przepływ jest zmieniany liniowo między zadanymi wartościami V min...v max. Stały przepływ Jeżeli do styku 3 (sygnał Y) nie podłączone zostanie napięcie wówczas regulator przejdzie w położenie V min jako wartość stałego przepływu. Dwustopniowa regulacja przepływu. 1. Stopień: jeżeli do styku 3 (sygnał sterujący Y) nie zostanie podłączone napięcie wówczas regulator przejdzie w położenie V min jako wartość stałego przepływu. 2. Stopień: jeżeli napięcie AC 24 V zostanie podane na zacisk 3 (regulatora kompaktowego) lub na zacisk 7 (VRD3-SO, VRP-VFP-300), to regulator będzie utrzymywał ustawiony na potencjometrze przepływ V max - jako przepływ stały. Regulacja dwupołożeniowa jest realizowana przy pomocy przełącznika na przewodzie zasilającym. 08/60-22

23 Schemat podłączenia Schemat podłączenia regulatora elektrycznego ( standard) Kompaktowy regulator Belimo LMV-D3-MP / NMV-D3-MP VAV z analogowym sygnałem sterującym DC AC Sygnał sterujący VAV MP / Sygnał wyjściowy VAV z funkcją zamknięcia (ZU) Tryb pracy 2-10V DC ZU (zamkn DC AC Sygnał sterujący VAV Przełączenie zamknij ZU / VAV praca Magistrala MP-BUS: z dodatkowym przełącznikiem DC AC MP / Sygnał wyjściowy poza dostawą np. Okienna krańcówk a MP-Adres: poza dostawą poza dostawą PC-Tool PC-Tool PC-Tool Opis kabli 1 Nr. Opis Kod koloru żyły Funkcja czarny - Zasilanie czerwony + } AC/DC 24 V 3 Y biały Sygnał sterujący VAV / CAV 5 U pomarań czowy - sygnał rzeczywisty - podłączenie MP-Bus Zamknięcie (ZU) W trybie pracy V z sygnałem V-dostępne są funkcje: Sygnał Przepływ Działanie sterujący Y < 0,1 V ** 0 Przepustnica zamknięta "ZU" Regulacja VAV nieaktywna 0,2...2 V V min przepływ V min aktywny V V min... regulacja ciągła V min... V max V max **Uwaga regulator/ddc musi osiągnąć sygnał 0 V. Praca CAV- / Styki Funkcja CAV dla MV-D3-MP DC AC Sygnał sterujący VAV Zakres roboczy Sygnał V V V V V V V V V ^ V ~ ~ ~ V + MP / Sygnał wyjściowy Wskazówki: poza dostawą PC-Tool Zablokować przeciwne styki! Działanie Przepustnica zamknięta a) ZU c) ZU* "ZU" V min...v max b) VAV CAV - V min wszystkie otwarte - V min aktywne Przepustnica otwarta AUF e) AUF* CAV - V max d) V max Styk zwarty, funkcja aktywna Styk zwarty, funkcja aktywna dla zakresu V Styk otwarty * dla DC 24 V - nie ma zasilania 08/60-23

24 Opis funkcji i świecenia diód LMV-D3-MP / NMV-D3-MP Zastosowanie Działanie Opis sekwencja - Adaptacja LED Adres N1 Praca Wskazanie stanu - Podane napięcie 24 V na zasilaniu. LED 1 - VAV-Compact gotowy do pracy LED 2 LED 1 Power LED 2 Status S1 Serwis Synchronizacja Synchronizacja zainicjowana przez: a) Przyrząd serwisowy b) Przycisk ręczny na VAV-Compact c) Włączenie ON zasilania S2 Serwis działania Adaptacja Adaptacja zainicjowana przez: a) Przyrząd serwisowy b) b) Przycisk ręczny na VAV-Compact- LED 1 LED 2 LED 1 LED 2 Start Start 1.) 2.) V1 VAV-Service VAV-Service aktywny a) Oba przyciski «Adaption» & «Adresse» jednoczesnie wcisnięte b) Funkcja VAV-Service pozostanie aktywna, do kiedy: - napięcie 24V zostanie wyłączone - oba przyciski będą jeszcze raz wciśnięte - - po upływie 2 godzin LED 1 LED 2 Brak powietrza Przepustnica jest otwarta a przepływ jest zbyt mały LED 1 LED 2 Zadany przepływ osiągniety Uchyb regulacji wyrównany LED 1 LED 2 Za dużo powietrza Przepustnica zamyka się a przepływ jest zbyt duży LED 1 LED 2 B1 Bus-aktywny Adresowanie przez MP master (potwierdzenie na VAV-Compact) a) a) Adresowanie przez MP master włączone b) b) nacisnąć przycisk Adress LED wskaże ponownie komunikację jak zakończy się funkcja adresowania LED 1 LED 2 LED 1 LED 2 On event komunikacja - MP B2 Bus-aktywny Adresowanie przez MP master (z numerem serii) Adresowanie na MP master zkończone LED wskaże ponownie komunikację jak zakończy się funkcja adresowania. LED 1 LED 2 Nie zaadresowa- komunikacja - MP B3 Bus-aktywny komunikacja Wskazanie MP-PP komunikacji Wskazanie połączenia MP-Master lub z urządzeniem serwisowym LED 1 LED 2 komunikacja - MP zielona LED (Zasilenie) świeci ciągle żółta LED (Status) świeci ciągle żółta LED miga 1.) Czas synchronizacji 2.) Czas adaptacji 08/60-24

25 Schemat podłączenia regulatora elektrycznego (alternatywa) Uniwersalny regulator Belimo, typ VRD3-SO Schemat podłączenia Sterowanie wymuszone Dwustopniowa regulacja przepływu AC 24 V DC 24 V Wejście w PP połączenie ZTH EU AC 24 V 2.) ZU (zamknięta) 3.) 4.) 1.) AUF (otwarta) AC 24 V 5.) 7.) 9.) 8.) 6.) ZU (zamknięta) AUF (otwarta) Przepływ rzeczywisty U5 poza dostawą Sterowanie wejściowe Z1 / Z2 VRD3-SO poza dostawą VRD3-SO Przełą poza dostawą VRD3-SO VRD3-SO Napęd-... -V ZTH EU Napęd-... -V ZTH EU Napęd-... -V ZTH EU Zarys sygnału sterującego / funkcja Sygnał-Styki / funkcja Priorytet GND poz NW neg HW 24 V AC open Wymuszone wejście Z1 - Styki AUF (otwarta) 1.) - AUF (otwarta) 1.) - Wymuszone wejście Z2 - Styki 7 2 ZU (zamknięta) 2.) V min 3.) - V max 4.) - Tool (PP-Cmd) - ZTH EU 3 CAV-stopień (Auto, AUF, ZU, Vmin, V max, Stopp) Sygnał sterujący w - styki 3 Jumper: VRD3-SO *) wymagane zasilenie z AC 24V 4 ZU (zamknięta) 5.) Zakres: V AUF (otwarta) 6.) ZU (zamknięta) 7.) Zakres: V V max 8.) V min 9.) Nastawa V min i V max Nastawa przepływu V min i V max może odbywać dla VRD3-SO na dwa sposoby. a) bezpośrednia nastawa potencjometrem ( analogicznie do VRD2) V min % od V nom V max % od V nom b) przyrządem nastawczym ZTH EU ( komunikacja PP) Żeby zapisać wartości dla regulatora VRD3-SO, oba potencjometry V min i V max muszą być w położeniu Tool. Poti przy podłączeniu ZTH EU na "Tool", powinnien bezwzględnie odświeżać meni poprzez włączenie przycisku Jeżeli potencjometry na przyrządzie nastawczym ZTH EU będą w położeniu Tool menu musi zostać zresetowane przy pomocy przycisków. Sposób działania na rysunku obok: VRD3-SO Automatyczne przełączanie między potencjometrem a przyrządem nastawczym ZTH EU Poti: -Tool ZTH-Wert %: -Poti-Wert aktywny Tool parametryczna w wartość (Wert) % Tool (PP) r.= read / czytać w = write / pisać r ZTH EU skuteczna wartość (Wert) 45 % V max powinno zawsze być nastawione wyżej niż V min, w przeciwnym razie regulator VRD3-SO działa w trybie CAV-Mode z V min jako wartością zadaną. 08/60-25

26 Uniwersalny regulator Belimo, typ VRP-VFP Schemat podłączenia Sterowanie wymuszone Dwustopniowa regulacja przepływu. AC Podłączenie przez transformator bezpieczeństwa DC D poza dostawą * AC Podłączenie przez transformator bezpieczeństwa poza dostawą AC Podłączenie przez transformator bezpieczeństwa poza dostawą * Odcięcie fazy Działanie a b c d ZU (zamknięta) V min V max AUF (otwarta) Działanie a b c V min V max V max V max Uniwersalny regulator Belimo typ VRP-STP Schemat podłączenia Sterowanie wymuszone A Podłączenie przez transformator bezpieczeństwa DC DC poza dostawą A Podłączenie przez transformator bezpieczeństwa DC DC poza dostawą Kompaktowy regulator Belimo typ VRP-M Schemat podłączenia A D Podłączenie przez transformator bezpieczeństwa w1 DC V/2...10V/nastawa Dioda: 1N4007 poza dostawą * Zmostkowanie 2.4 wykonane fabrycznie. Usunąć przy zewnętrznym sygnale wartości zadanej! Przepustnica Przepustnica * Zmostkowanie 2.4 wykonane fabrycznie. Usunąć przy zewnętrznym sygnale wartości zadanej! Działanie a b c d e ZU (zamknięta) V min V min... V max V mid V max AUF (otwarta) 08/60-26

27 Regulator firmy Gruner 227V Compact / 227V Compact / GUAC-SM3/SCH Uniwersalny Schematy podłączenia i sterowanie wymuszone Nastawy Transformator AC DC V-zamknięty jeżeli V-zamknięte v min zamknięty* DC DC v max otwarty* DC DC Tryb CAV (domyślny) Edycja: Pokrętło ze wskazówką umożliwia zmianę nastawionych wartości. Pozycja wskazówki informuje o nastawianym parametrze. Zmiana następuje po wychyleniu wskazówki o ± 10 z poprzedniego położenia. Przepływ / Nastawienie jednostek przpływu w mł/h i w l/s. Jednostka V min : Nastawienie żądanego przepływu minimalnego (wartość zadana Y = 0V / 2V) V max : Nastawienie żądanego przepływu maksymalnego (wartość zadana Y = 10V) Tryb: (Nastawa kierunku obrotów) 0-n V normalny 2-n V normalny (UZS) 0-i V odwrócony 2-i V odwrócony (GUZS) Diagnostyka: (Menu diagnostyczne) op = otwarcie przepustnicy cl = zamknięcie przepustnicy Hi = aktywacja V max Lo = aktywacja V min on = Włączony modus diagnoza, siłownik wyłączony off = Wyłączony modus diagnoza, wskazanie wartości zadanej Y V nom : Edycja i rnastawa nominalnego natężenia przepływu (tylko przez producenta regulatorów przepływu). (więcej w dokumentacji 227VM firmy Gruner) 08/60-27

28 Regulator Siemens GLB E/3 Schemat podłączenia Regulator Siemens GDB E/KN / GLB181.1 E/KN Schemat podłączenia dla KNX Ciągła regulacja pomiędzy V max i V min oraz pełne zamknięcie A D Żyły kabli przyłączeniowych są opisane i zakodowane kolorami: AB AF CO Znaczenie Kabel 1: zasilenie / czarna izolacja 1 czerwony G Faza AC 24V 2 czarny G0 Przewód zerowy AC 24 V Kabel 2: połączenie magistrali / zielona izolacja 1 czerwony CE+ Podłączenie magistrali (KNX / PL-Kink) 2 czarny CE- Podłączenie magistrali (KNX / PL-Kink) AB = Opis żyły AF = Kod koloru żyły CO = (Landis & Staefa) Kod zacisków Żyły kabli przyłączeniowych są opisane i zakodowane kolorami: AB AF CO Znaczenie 1 czerwony G Faza AC 24 V 2 czarny G0 Przewód zerowy AC 24 V 6 fioletowy Y1 Sygnał Kierunek obrotów napędu (G0 włączony), zależnie od nastawy za pomocą AST10 lub ACS931 (Fabryczna nastawa=w prawo) 7 pomarańczowy Y2 Sygnał Kierunek obrotów napędu (G0 włączony), zależnie od nastawy za pomocą AST10 lub ACS931 (Fabryczna nastawa=w lewo) 8 szary YC Sygnał sterujący DC V (Wartość zadana) lub sygnał zwrotny przy podłączonym urządzeniu nastawczym AST10 lub AST11. 9 różowy U Sygnał pomiarowy DC V (Wartość rzeczywista) AB = Opis żyły AF = Kod koloru żyły CO = (Landis & Staefa) Kod zacisków 08/60-28

29 Regulator Delta Controls: DVC-V322A / DVC-V322AF Śruby montażowe napędu Otwór dla osi przepustnicy Alternatywne otwory dla śrub montażowych Standardowe otwory dla śrub montażowych Scan-LED Przełącznik- Adresowanie urządzenia 24 V AC Zasilenie MS/TP-LAN Port Port serwisowy Przełącznik dla Typ wejścia Sub-LAN Port Wejścia 1-3 Podłączenie sprężonego powietrza Wyjścia 3-4 Wyjścia 1-2 Analogowe Binarne Podłączenie napędu Wyposażenie dodatkowe: RPT Wzmacniacz sieciowy Delta dla BACet MS/TP TRM Terminator BNC dla BACnet MS/TP CON Konwerter sieciowy Delta Schemat podłączenia regulatora pneumatycznego (standard) Kompaktowy regulator Belimo, typ Sauter RLP100 F003 Schemat podłączenia regulatora pneumatycznego (alternatywa) Kompaktowy regulator Belimo, typ Sauter RLP100 F914 w Δp v y (2) = Sygnał sterujący: = Różnica ciśnienia = Ciśnienie wyjściowe = Wyjście do siłownika 08/60-29

30 Nastawy potencjometrów / Wzory przeliczeniowe Sygnał sterujący dla V max V max EW Vmax = % V nenn Na potencjometrze V max -regulatora lub przyrządu ZTH EU lub na PC-Tool wprowadza się w % wartość, która ma być osiągnięta dla 10 V DC sygnału sterującego na zacisku 3 (w/y) lub przy sterowaniu wymuszonym V max. Ta wartość odniesiona jest do wartości nominalnej V nenn. Sygnał sterujący dla V min EW Vmin = Na potencjometrze V min regulatora, ZTH EU lub w programie PC- Tool wprowadza się w % wartość, która ma być osiągnięta dla 0 V DC (zakres roboczy 0-10 V DC) lub dla 2 V DC (tryb pracy 2-10 V DC napięcia sterującego na zacisku 3 (Y) lub przy sterowaniu wymuszonym V min. Ta wartość odniesiona jest do wartości nominalnej V nenn. Uwagi dla sygnału sterującego V min dla następujących regulatorów V min odnosi się do V max : Produkt Belimo V min % V nenn oder V max Typ VRP Obliczanie sygnału wyjściowego -U 5 Zakres roboczy: 2-10 V DC: V Wartość V max max U 5 = V + 2V V nenn U 5 = V min V + 2V V nenn Wartość V min Zakres roboczy: 0-10 V DC: V Wartość V max max U 5 = V V nenn U 5 = V min V V nenn Wartość V min Obliczanie V nenn - nominalnego przepływu powietrza V nenn = EK F 3600 Uwaga: Wartość V nenn zmienia się w zależności od wybranej krzywej wzorcowej. Standardowa krzywa kalibracji dla prędkości 12 m / s. EW (%) = sygnał sterujący EK (m/s) = prędkość kalibracyjna U 5 (V DC) = sygnał U 5 F (m²) = powierzchnia 08/60-30

31 Wartość rzeczywista sygnału zwrotnego U 5 za pomocą woltomierza lub PC-Tool U 5 sygnał 0-10 V DC Podłączenie zacisków VRD3-SO / VRP-VFP LMV-D3-MP / NMV-D3-MP Przykład dane: Sygnał wyjściowy U 5 = 6,3 V DC Prędkość kalibracji VRA-E = 12 m/sec 24 V AC / DC zasilenie (zaciski 1+2) Wyjście sygnału 2-10 V DC (zaciski 1+5) Wyjście sygnału 0-10 V DC (zaciski 1+5) Wartość sygnału U 5 odzwierciedla rzeczywistą wartość przepływu i jest wykorzystywana do pomiaru i kontroli zadanych wartości przepływu. Odczytana wartość: U 5 sygnał 2-10 V DC Prędkość w kanale = 7,6 m/s Ilość powietrza: Prędkość w przewodzie x powierzchnia m x 3600 = mł/h 227V/-VM 24 V AC / DC zasilenie (zaciski 1+2) Wyjście sygnału 2-10 V DC (zaciski 1+4) Wyjście sygnału 0-10 V DC (zaciski 1+4) Przykład dane: Sygnał wyjściowy U 5 = 6,3 V DC Prędkość kalibracji VRA-E = 12 m/sec Odczytana wartość: Prędkość w kanale = 6,3 m/s Ilość powietrza: Prędkość w przewodzie x powierzchnia m² x 3600 = m³/h 08/60-31

32 Regulacja ciśnienia w pomieszczeniu Regulacja ciśnienia w przewodzie 1.) nawiew Wywiew 2.) 3.) 4.) 5.) 6.) 8.) 9.) Δp 1 1 Δp ) Δp st Δp st 1.) Regulator natężenia przepływu VRAR z regulatorem elektrycznym 2.) Przepustnica DKG/HKU/HKP/JK-LU/JK-LP 3.) Siłownik NM24-V 4.) Regulator różnicy ciśnienia w pomieszczeniu VRP-STP 5.) Czujnik różnicy ciśnienia VFP ) Regulacja nadciśnienia w stosunku do pomieszczenia odniesienia 7.) Pomieszczenie odniesienia 8.) nawiew 9.) Wywiew Dla utrzymania nadciśnienia w pomieszczeniu w stosunku do pomieszczenia odniesienia stosowany jest regulator typu VRA utrzymujący różnicę ciśnień liniowo, niezależnie od wartości przepływu. Różnica ciśnień między pomieszczeniami mierzona jest za pomocą statycznego czujnika różnicy ciśnień, który poza wysokością ciśnienia, określa czy dana wartość jest nadciśnieniem czy podciśnieniem. Stosownie do odchyłki od wartości zadanej regulator za pośrednictwem napędu przestawia przepustnicę regulacyjną. Czujnik różnicy ciśnień jest połączony za pomocą rurek z pomieszczeniem odniesienia i pomieszczeniem o regulowanym ciśnieniu. Trzeba przestrzegać położenia regulatora przy montażu (zgodnie z położeniem kalibracji oznaczonym na obudowie) oraz zachować maksymalne długości rurek pomiarowych. W tym wykonaniu nie występuje krzyż pomiarowy. Regulacja ciśnienia w przewodzie nawiewnym - ciśnienie statyczne mierzy się za przepustnicą (w kierunku przepływu powietrza) - utrzymanie zadanego naddciśnienia w przewodzie - podłączenie "+" ciśnienie w przewodzie wentylacyjnym - podłączenie - ciśnienie otoczenia Regulacja ciśnienia w przewodzie wywiewnym - ciśnienie statyczne mierzone jest przed przepustnicą (w kierunku przepływu powietrza) - utrzymanie zadanego podciśnienia w przewodzie - podłączenie "-" ciśnienie w przewodzie wentylacyjnym - podłączenie "+" ciśnienie otoczenia Standardowo regulator ciśnienia marki Gruner typ 227PM DS6 / SCH ze zintegrowanym czujnikiem służy do regulacji ciśnienia w przewodzie. Zakres pomiarowy regulatora od 0 do 600 Pa. Standardowo do regulacji różnicy ciśnień stosowany jest osprzęt BELIMO typu VRP-STP w połączeniu z czujnikiem VFP-100. Minimalna wartość różnicy ciśnień mierzona tym zestawem wynosi +/- 7,5 Pa. 08/60-32

33 Regulacja przepływu dla nawiewu i wywiewu. Sterowanie Master-Slave dla VRAR z regulatorem elektrycznym firmy BELIMO Współpraca równoległa dla VRAR z regulatorem elektrycznym firmy BELIMO AC AC Regulator SLAVE pracuje nadążnie względem MASTER w przypadkach - instalacji z regulatorami, które muszą pracować na nawiewie i wywiewie. - dla nawiewu i wywiewu tej samej wielkości - dla utrzymania proporcji między nawiewem i wywiewem Sygnał sterujący z regulatora temperatury jest podłączony do regulatora na nawiewie. Wartość rzeczywista przepływu wychodząca z regulatora MASTER jest sygnałem sterującym dla regulatora na wywiewie SLAVE. - stosunek V Slave/V Master jest ustawiany potencjometrem V max regulatora SLAVE - V min na regulatorze SLAVE nastawić na 0% - sterowanie wymuszone V min, V max zadajemy dla regulatora w funkcji MASTER, sterowanie wymuszone zamknięte "ZU" zadajemy dla regulatora w funkcji MA- STER i SLAVE Uwagi do okablowania Sygnał wyjściowy U 5 (rzeczywisty przepływ) w miarę możliwości należy doprowadzić do łatwo dostępnego miejsca (szafa, regulator pomieszczeniowy). Zapewni to proste podłączenie przyrządu nastawczego ZTH EU (patrz schemat podłączenia i obsługa ZTH EU). Sterowanie obejmuje: - instalacje z regulatorami pracującymi równolegle na nawiewie i wywiewie (sterowanymi tą samą wielkością sterującą) - nawiewy i wywiewy o różnej wielkości i ilości powietrza minimalnej i maksymalnej - regulację różnicy powietrza nawiewanego między nawiewem i wyciągiem - instalacje o większej ilości urządzeń na nawiewie lub wyciągu Sygnał wiodący z regulatora temperatury jest równolegle doprowadzony do zacisków wejściowych wartości zadanej regulatorów nawiewnych i wywiewnych VR... Wartość minimalna i maksymalna musi zostać zadana dla każdego regulatora indywidualnie. 08/60-33

34 Dane techniczne regulatora i siłownika Standardowy regulator elektryczny LMV-D3-MP (produkt Belimo) Dynamiczny czujnik, cyfrowy regulator VAV i napęd przepustnicy, kompaktowe rozwiązanie łatwo komunikujące się VAV-Compact.. Zasada pomiaru: pomiar ciśnienia przy przepływie medium Zakres pomiarowy czujnika: 2... ~ 450 Pa Napięcie zasilania : AC 24 V 50/60 Hz; DC 24 V Zakres działania: AC 19,2...28,8 V; DC 21, ,8V Zapotrzebowanie mocy: 2 W Wymiarowanie: 3,5VA Moment obrotowy: min 5 Nm przy napięciu znamionowym Funkcja regulacyjna: VAV/CAV/Open-Loop; Nawiew / Wywiew- lub Stand-Alon; Master-Slave-Praca równoległa; Regulacja skrzynek mieszających Zakres nastaw V min /V max : Sygnał sterujący w/y: (oporność wejściowa min. 100 kw) Zakres nastawy sygnału rzeczywistego U 5 : Funcja bus MP Adresowanie w trybie BUS LONWORKS /EIB-Konnex/ MODBUS RTU/BACnet: Regulator DDC: Optymalizator punktu pracy wentylatora: Podłączenie czujników: V min = % od wartości V nenn V max = % nastawionej wartości przepływu V nenn DC 2-10 V ( ma z opornością wejściową W) DC 0-10 V ( ma z oporem wejścia W) nastawialna wartość DC V DC V DC V (normalna praca: PP) z interfejsem BELIMO UK24LON / UK24EIB, urządzeń BELIMO MP- (VAV / siłowniki / zawory) Regulatory DDC / SPS, różnych dostawców, ze zintegrowanym gniazdem MP z optymalizatorem BELIMO COU24-A-MP Pasywnych- (Pt, Ni itd.) aktywnych czujników ( V) np. temperatury, wilgotności, 2- punktowy sygnał (Moc V), np. włącznik, czujka obecności Stopień ochrony: III (napięcie bezpieczne niskie) Kategoria ochronna obudowy: IP 54 (z rurkami impulsowymi) EMV: CE zgodnie z 39/336/EWG Parametry powietrza i temperatura 0 C C, % rh, bez kondensacji otoczenia Temperatura składowania: -20 C C Poziom mocy akustycznej: max. 35 db(a) Serwis i obsługa: podłączenie przez gniazdo serwisowe / PC-Tool (V 3.1) / ZTH EU Komunikacja : PP/MP-Bus, max. DC 15V, 1200 Baud Podłączenie: kabel, 4 x 0,75mm, zaciski Masa: ca. g NMV-D3-MP (produkt Belimo) Dynamiczny czujnik, cyfrowy regulator VAV i napęd przepustnicy, kompaktowe rozwiązanie łatwo komunikujące się VAV-Compact.. Zasada pomiaru: pomiar ciśnienia przy przepływie medium Zakres pomiarowy czujnika: 2... ~ 450 Pa Napięcie zasilania : AC 24 V 50/60 Hz; DC 24 V Zakres działania: AC 19,2...28,8 V; DC 21, ,8V Zapotrzebowanie mocy: 3 W Wymiarowanie: 5VA Moment obrotowy: min 10 Nm przy napięciu znamionowym Funkcja regulacyjna: VAV/CAV/Open-Loop; Nawiew / Wywiew- lub Stand-Alon; Master-Slave-Praca równoległa; Regulacja skrzynek mieszających Zakres nastaw V min /V max : Sygnał sterujący w/y: (oporność wejściowa min. 100 kw) Zakres nastawy sygnału rzeczywistego U 5 : Funcja bus MP Adresowanie w trybie BUS LONWORKS /EIB-Konnex/ MODBUS RTU/BACnet: Regulator DDC: Optymalizator punktu pracy wentylatora: Podłączenie czujników: V min = % od wartości V nenn V max = % nastawionej wartości przepływu V nenn DC 2-10 V ( ma z opornością wejściową W) DC 0-10 V ( ma z oporem wejścia W) nastawialna wartość DC V DC V DC V MP (normalna praca: PP) z interfejsem BELIMO UK24LON / UK24EIB, urządzeń BELIMO MP- (VAV / siłowniki / zawory) Regulatory DDC / SPS, różnych dostawców, ze zintegrowanym gniazdem MP z optymalizatorem BELIMO COU24-A-MP Pasywnych- (Pt, Ni itd.) aktywnych czujników ( V) np. temperatury, wilgotności, 2- punktowy sygnał (Moc V), np. włącznik, czujka obecności Stopień ochrony: III (napięcie bezpieczne niskie) Kategoria ochronna obudowy: IP 54 (z rurkami impulsowymi) EMV: CE zgodnie z 39/336/EWG Parametry powietrza i temperatura 0 C C, % rh, bez kondensacji otoczenia Temperatura składowania: -20 C C Poziom mocy akustycznej: max. 35 db(a) Serwis i obsługa: podłączenie przez gniazdo serwisowe / PC-Tool (V 3.1) / ZTH EU Komunikacja : PP/MP-Bus, max. DC 15V, 1200 Baud Podłączenie: kabel, 4 x 0,75mm, zaciski Masa: ca. 700 g 08/60-34

35 Alternatywne regulatory elektryczne VRD3-SO (produkt Belimo) ze zintegrowanym czujnikiem dynamicznym ciśnienia Zasada pomiaru: Zakres pomiarowy czujnika: Napięcie zasilania : pomiar ciśnienia przy przepływie medium Pa AC 24 V 50/60 Hz; DC 24 V Zapotrzebowanie mocy: 2 W Wymiarowanie: 3,5 VA (bez napędu przepustnicy) Sygnał wiodący w: - Sygnał sterujący w1: DC 0-10 V (oporność wejściowa 100 kω) Sygnał sterujący w2: - Zakres roboczy: DC 2-10 V ( 0-10 V przestawiane za pomocą ZTH EU) Przepływ Sygnał rzeczywisty U 5 : Zakres nastaw V min /V max : V nom : Moment obrotowy: - Poziom mocy akustycznej: - DC 0-10 V (zakres roboczy 0-10) DC 2-10 V (zakres roboczy 2-10) V min = % od wartości przepływuv nenn V max = % nastawionej wartości przepływu V nenn Przepływ nominalny ustalany przez OEM dla konkretnego typu regulatora VAV VRP-VFP (produkt Belimo) do regulacji statycznej różnicy ciśnień z osobno dostarczanym czujnikiem VFP-100, 300 lub 600 Zasada pomiaru: Zakres pomiarowy czujnika: Napięcie zasilania : Zapotrzebowanie mocy: pomiar ciśnienia przy pomocy membrany Pa, Pa albo Pa AC 24 V 50/60 Hz 1,3 W (z czujnikiem VFP-..., bez napędu) Wymiarowanie: 2,6 VA (z czujnikiem VFP-..., bez napędu) Sygnał wiodący w: - Sygnał sterujący w1: DC 2-10 V (oporność wejściowa 100 kω) Sygnał sterujący w2: 0-20 V odcięta faza (oporność wejściowa 8 kω) Zakres roboczy: DC 2-10 V Przepływ Sygnał U 5 - rzeczywisty przepływ: Zakres nastaw V min /V max : Moment obrotowy: - Poziom mocy akustycznej: - DC 2-10 V - V min = % od nastawionego wartości przepływu V max V max = % nastawionej wartości przepływu V nenn VRP-STP (produkt Belimo) do regulacji statycznej różnicy ciśnień z osobno dostarczanym czujnikiem VFP-100 Napięcie zasilania : Zapotrzebowanie mocy: Wymiarowanie: Sygnał sterujący w1: Zakres roboczy: Sygnał U 5 - rzeczywisty przepływ: Zakres nastaw - zakres pomiarowy - wartość zadana : Stopień ochrony: Kategoria ochronna obudowy: Dopuszczalna temperatura otoczenia: Temperatura składowania: AC 24 V 50/60 Hz 1,3 W (z czujnikiem VFP-..., bez napędu v) 2,6 VA (z czujnikiem VFP-..., bez napędu v) DC oporność wejściowa 100 kω DC V DC max 0,5 ma (sygnał liniowy, odpowiadający % Δp) % czujnik FS (nastawa = 100% przykład VFP-300: FS = 300 Pa = 100%) 30% - 100% od wartości zadanej (Δp) III (napięcie bezpieczne niskie) IP C C 08/60-35

36 VRP-M (produkt Belimo) Samoadaptujący się regulator cyfrowy, z zewnętrznym czujnikiem statycznym, z osobno montowanym napędem i możliwością komunikacji do zastosowania jako VAV lub CAV (np do zastosowania z szybkim napędem) Zasada pomiaru: Zakres pomiarowy czujnika: Czujnik ciśnienia do statycznego pomiaru różnicy ciśnień na krzyżu pomiarowym VFP-100: Pa (Regulacja ciśnienia w pomieszczeniu) VFP-300: Pa (Standardowa regulacja przepływu) VFP-600: Pa (Regulacja ciśnienia w przewodzie) AC 24 V 50/60 Hz; DC 24 V Napięcie zasilania : Zakres działania: AC +/- 20%, DC +/- 10% Zapotrzebowanie mocy: 1,1 W Wymiarowanie: 2,6 VA Funkcja regulacyjna: Zakres nastaw V min /V max : Sygnał sterujący w/y: (oporność wejściowa min. 100 kω) Zakres nastawy sygnału rzeczywistego U 5 : Funcja BUS MP Adresowanie w trybie BUS 7LONWORKS / EIB-Konnex : Regulator DDC: Optymalizator punktu pracy wentylatora: Podłączenie czujników: Stopień ochrony: Kategoria ochronna obudowy: Parametry powietrza i temperatura otoczenia Temperatura składowania: Serwis i obsługa: Komunikacja : VAV/CAV/Open-Loop; Nawiew / Wywiew- lub Stand-Alon; Master-Slave-Praca równoległa; Regulacja skrzynek mieszających V min = % nastawionej wartości przepływu V max V max = % nastawionej wartości przepływu V nenn DC 2-10 V ( ma z opornością wejściową Ω) DC 0-10 V ( ma z opornością wejściową Ω) DC V DC V MP (normalna praca: PP) z interfejsem BELIMO UK24LON / UK24EIB, urządzeń BELIMO MP- (VAV / siłowniki / zawory) Regulatory DDC / SPS, różnych dostawców, ze zintegrowanym gniazdem MP Optymalizator BELIMO COU24-A-MP Pasywnych- (Pt, Ni itd.) aktywnych czujników ( V) np. temperatury, wilgotności, 2-punktowy sygnał (Moc V), np. włącznik, czujka obecności III (napięcie bezpieczne niskie) IP 42 0 C C, % rh, bez kondensacji -20 C C połączenie przez gniazdo serwisowe / VRP- M-Tool PP/MP-Bus, max. DC 15V, 1200 Baud 227VM , -10, -15 (Producent Gruner) Dynamiczny czujnik, cyfrowy regulator VAV i napęd przepustnicy, kompaktowe rozwiązanie łatwo komunikujące się VAV-Compact.. Zasada pomiaru: pomiar ciśnienia przy przepływie medium Zakres pomiarowy: 0...~ Pa (Ciśnienie niszczące 1 bar) Czujnik: Napięcie zasilające AC 24 V 50/60 Hz, DC 24 V Zakres działania: AC V; DC V Zapotrzebowanie energii: 2,5 W (5 Nm) Wymiarowanie: 4,0 VA (5 Nm) Moment obrotowy: min 5 Nm przy napięciu znamionowym (10 Nm, 15 Nm, opcjonalnie) Funkcja regulacyjna: VAV/CAV; Nawiew / wywiew lub praca autonomiczna Regulacja skrzynek mieszających Zakres nastaw V min do V max : Sygnał sterujący Y/Z: (opór własny min. 100 kω) Zakres nastaw: (sygnał wyjściowy U/PP) Funkcje sieciowe: V min = % wartości V nom V max % wartości V nom V konst. = % wartości V nom DC 0-10 V (0 20 ma z oporem wejścia Ω) DC 2-10 V (4 20 ma z oporem wejścia Ω) DC 0-10 V DC 2-10 V PP-Bus (otwart protokół PP-) (Modbus RTU opcjonalnie) Regulator DCC: Regulator DCC lub SPS Podłączenie czujników: pasywny lub aktywny czujnik (0-10 V) np. temperatury lub wilgotności 2-punktowy sygnał (o mocy V) np. włącznik, czujka obecności Stopień ochrony: III (dla niskich napięć) Kategoria ochronna obudowy: IP54 (rurki impulsowe założone) Temperatury powietrza i otoczenia: Temperatura magazynowania: Poziom mocy akustycznej: Serwis i obsługa: 0-70 C (medium) 0-50 C (otoczenie), 5-95% wzgl. powietrze wilgotne bez kondensacji, -20 C do +80 C <35 db(a) wyświetlacz i potencjometry na urządzeniu, lub sygnał zwrotny PP-Bus, max. 15 VDC, 1200 Baud Komunikacja : Podłączenie: Kabel mm, 4 x 0,75 mm 2 (bez halogenków), z zaciskami Wymiary: Masa: Konserwacja: 115 x 65 x 61 mm ca. 435 g bezobsługowe 08/60-36

37 GUAC-SM3/SCH (Gruner) Cyfrowy regulator VAV ze statycznym czujnikiem cisnienia, działający niezależnie od położenia, rozwiżazanie kompaktowe z prosta kimunikacją. Zasada pomiaru: Zakres pomiarowy czujnika: Napięcie zasilania : Zakres działania: Zapotrzebowanie mocy: Wymiarowanie: Funkcja regulacyjna: Zakres nastaw V min do V max : Sygnał sterujący Y/Z: (opór własny min. 100 kω) Zakres nastaw (sygnał rzeczywisty U/ PP) Regulator DCC: Podłączenie czujników: Stopień ochrony: Kategoria ochronna obudowy: Temperatury powietrza i otoczenia: Temperatura składowania: Poziom mocy akustycznej: Serwis i obsługa: statyczny czujnik różnicy cisnień 0...~300 Pa (Ciśnienie niszczące 1 bar) AC 24 V 50/60 Hz, DC 24 V AC V; DC V 0,5 W (bez napędu) 1,5 VA (bez napędu) VAV/CAV; Nawiew / wywiew lub praca autonomiczna Master-Slave-lub praca równoległa V min = % wartości V nom V max % wartości V nom V konst. = % wartości V nom DC 0-10 V (0 20 ma z oporem wejścia Ω) DC 2-10 V (4 20 ma z oporem wejścia Ω) DC 0-10 V DC 2-10 V Regulator DCC lub SPS pasywny lub aktywny czujnik (0-10 V) np. temperatury lub wilgotności 2-punktowy sygnał (o mocy V) np. włącznik, czujka obecności III (dla niskich napięć) IP54 (rurki impulsowe założone) 0-70 C (Medium) 0-50 C (otoczenie), wilgotność względna powietrza 5-95% bez kondensacji -20 C do +80 C <35 db(a) poprzez wyświetlacz i potencjometry za pomocą śrubokręta, lub przez sygnał zwrotny Podłączenie: Kabel mm, 4 x 0,75 mm 2 (bez halogenków), z zaciskami Wymiary: 124 x 71,5 x 66,5 mm Masa: ca. 175 g Konserwacja: bezobsługowe ASV181.1 E/3 (Siemens) Statyczny czujnik ciśnienia cyfrowego regulatora VAV-i osobny napęd przepustnicy, jako kompaktowe rozwiązanie z łatwą komunikacją dla VAV-lub CAV. Zasada pomiaru: Czujnik statycznego ciśnienia, z automatycznym zerowaniem (moduł wyrównujący) Zakres pomiarowy Pa czujnika: Napięcie zasilania : AC 24 V 50/60 Hz; +/- 20% Zapotrzebowanie 6 VA / 3,5 W mocy Moment obrotowy: w zależności od napędu przepustnicy (na zapytanie) Funkcja regulacyjna: VAV / CAV / Open-Loop; Nawiew / Wywiew- lub Stand-Alone; Master-Slave-Praca równoległa Zakres nastaw V min /V max : Adjustacja przepływu nominalnego Vn : V min = % od wartości V nenn V max = % nastawionej wartości przepływu V nenn Sygnał sterujący YC: DC 0-10 V Sygnał rzeczywisty U: DC V Stopień ochrony: III (napięcie bezpieczne niskie) Kategoria ochronna IP 54 obudowy: Parametry powietrza i temperatura otoczenia Temperatura składowania: Serwis i obsługa: Podłączenie: 0 C C, % rh, bez kondensacji -20 C C AST 10 ręczne urządzenie nastawcze, AST 21 PC-Tool, podłączane przez gniazdo kabel, 6 x 0,75mm², zaciski przyłączeniowe 08/60-37

38 GLB181.1E (Siemens) Cyfrowy regulator VAV, z dynamicznym czujnikiem ciśnienia i zintegrowanym siłownikiem, pracujący w dowolnym położeniu, rozwiązanie kompaktowe VAV, z funkcją komunikacji. Zasada pomiaru: Zakres pomiarowy czujnika: Czujnik ciśnienia do dynamicznego pomiaru różnicy ciśnień, z automatyczną funkcją zerowania zakres pomiarowy 0 Pa zakres pracy Pa (Ciśnienie niszczące 1 bar) Napięcie zasilania : AC 24 V 50/60 Hz, DC 24 V; ± 20% Zakres działania: AC V, DC V Moment obrotowy: min 10 Nm przy napięciu znamionowym Zapotrzebowanie mocy: Wymiarowanie : Funkcja regulacyjna: Zakres nastaw V min /V max : Zakres nastaw Sygnał sterujący YC: Zakres nastaw Sygnał rzeczywisty U : 5,5 W (napęd pracujący) 0,5 W (stan gotowości) 7,5 VA (napęd pracujący) 1,0 VA (stan czuwania) VAV / CAV / Pętla otwarta; Nawiew / wywiew praca autonomiczna; lub wymuszona Master-Slave-lub praca równoległa; V min = % wartości V nom V max % wartości V nom DC 0-10 V DC 2-10 V DC 0-10 V DC 2-10 V Czas przebiegu: 150 sec. dla kąta 90 Regulator DCC: Regulator DCC lub SPS Podłączenie czujników: pasywny lub aktywny czujnik (0-10 V) Stopień ochrony: III (dla niskich napięć) Kategoria ochronna obudowy: IP54 (rurki impulsowe założone) Temperatura medium i otoczenia: 0-50 C, 5-95 % Temperatura składowania : -25 C do +70 C Serwis i obsługa: poprzez gniazdo serwisowe za pomoca programu PC ACS941 lub za pomodzą przyrządu AST 10 Podłączenie: Kabel 900 mm, 6 x 0,75 mm 2 (bez halogenków), Wymiary: 158 x 71 x 61 mm Masa: ca. 600 g Konserwacja: bezobsługowe GDB181.1E/KN (Siemens) Cyfrowy regulator VAV, z dynamicznym pomiarem różnicy ciśnienia i zintegrowanym siłownikiem, pracujący w dowolnym położeniu, rozwiązanie kompaktowe VAV, z funkcją komunikacji KNX. Zasada pomiaru: Czujnik ciśnienia do dynamicznego pomiaru różnicy ciśnień, z automatyczną funkcją zerowania Zakres pomiarowy czujnika: zakres pomiarowy 0 Pa zakres pracy Pa (Ciśnienie niszczące 1 bar) Napięcie zasilania : AC 24 V 50/60 Hz, DC 24 V; ± 20% Zakres działania: AC V, DC V Moment obrotowy: min 5 Nm przy napięciu znamionowym Zapotrzebowanie mocy: Wymiarowanie : Funkcja regulacyjna: Zakres nastaw V min /V max : Zakres nastaw Sygnał sterujący YC: 2,5W (napęd pracujący) 0,5 W (stan gotowości) 3,0 VA (napęd pracujący) 1,0 VA (stan czuwania) VAV / CAV / Pętla otwarta; Nawiew / wywiew praca autonomiczna; lub wymuszona V min = % wartości V nom V max % wartości V nom magistrala KNX Zakres nastaw magistrala KNX Sygnał rzeczywisty U : Czas przebiegu: 150 sec. dla kąta 90 Stopień ochrony: III (dla niskich napięć) Kategoria ochronna IP54 (rurki impulsowe założone) obudowy: Temperatura medium i otoczenia: Temperatura składowania : Serwis i obsługa: 0-50 C (medium), 5-95% wilgotność względna 0-50 C (otoczenie) bez kondensacji -25 C do +70 C poprzez gniazdo serwisowe za pomoca programu PC ACS941 lub za pomodzą przyrządu AST 10 Podłączenie: Kabel 900 mm, 2 x 2 x 0,75 mm 2 (bez halogenków), Wymiary: 158 x 71 x 61 mm Masa: ca. 600 g Konserwacja: bezobsługowe 08/60-38

39 GLB181.1E/KN (Siemens) Cyfrowy regulator VAV, z dynamicznym czujnikiem pomiary różnicy ciśnienia i zintegrowanym siłownikiem, pracujący w dowolnym położeniu, kompaktowe rozwiązanie VAV, z funkcją komunikacji KNX. Zasada pomiaru: Zakres pomiarowy czujnika: Czujnik ciśnienia do dynamicznego pomiaru różnicy ciśnień, z automatyczną funkcją zerowania zakres pomiarowy 0 Pa zakres pracy Pa (Ciśnienie niszczące 1 bar) Napięcie zasilania : AC 24 V 50/60 Hz, DC 24 V; ± 20% Zakres działania: AC V, DC V Moment obrotowy: min 10 Nm przy napięciu znamionowym Zapotrzebowanie mocy: Wymiarowanie : Funkcja regulacyjna: Zakres nastaw V min /V max : Zakres nastaw Sygnał sterujący YC: 5,5 W (napęd pracujący) 0,5 W (stan gotowości) 7,5 VA (napęd pracujący) 1,0 VA (stan czuwania) VAV / CAV / Pętla otwarta; Nawiew / wywiew praca autonomiczna; lub wymuszona V min = % wartości V nom V max % wartości V nom magistrala KNX Zakres nastaw magistrala KNX Sygnał rzeczywisty U : Czas przebiegu: 150 sec. dla kąta 90 Stopień ochrony: III (dla niskich napięć) Kategoria ochronna IP54 (rurki impulsowe założone) obudowy: Temperatura medium i otoczenia: Temperatura składowania : Serwis i obsługa: 0-50 C (medium), 5-95% wilgotność względna 0-50 C (otoczenie) bez kondensacji -25 C do +70 C poprzez gniazdo serwisowe za pomoca programu PC ACS941 lub za pomodzą przyrządu AST 10 Podłączenie: Kabel 900 mm, 2 x 2 x 0,75 mm 2 (bez halogenków), Wymiary: 158 x 71 x 61 mm Masa: ca. 600 g Konserwacja: bezobsługowe DVC-V322A / DVC-V322AF (Delta Controls) Swobodnie programowalny zaawansowany regulator (B-AAC), ze statycznym czujnikiem różnicy ciśnienia i siłownikiem, kompaktowe rozwiązanie VAV z funkcją komunikacji Zasada pomiaru: Czujnik ciśnienia do statycznego pomiaru różnicy ciśnień na krzyżu pomiarowym Zakres pomiarowy czujnika: 2... Zakres roboczy: ~ Pa (Ciśnienie niszczące 1 bar) Napięcie zasilania : AC 24 V 50 Hz, ± 20% Zakres działania: AC V; DC V Zapotrzebowanie mocy: 2,5 W ( napęd pracujący) Wymiarowanie: 15 VA (32 VA z całkowicie obciążonymi wyjściami TRIAC) Moment obrotowy: min 5 Nm przy napięciu znamionowym Funkcja regulacyjna: VAV/CAV; Nawiew / Wywiew- lub Stand-Alon; Sterowanie wymuszone Zakres nastaw V min do V max : V min = % wartości V nom V max % wartości V nom Czas przebiegu: 150 sec. dla kąta 90 Wejścia WYJŚCIA: Stopień ochrony: Parametry powietrza i temperatura otoczenia Temperatura składowania: Poziom mocy akustycznej: Serwis i obsługa: Możliwości komunikacyjne Wymiary: Masa: Konserwacja: 2 wejścia uniwersalne 10-bitowe (0-5 V, 0-10 V, 10 K.., 4-20 ma, styki bezpotencjałowe) 1 wejście 10-bitowe (10 KΩ, styki bezpotencjałowe) 2 binarne wyjścia TRIAC 2 wyjścia analogowe (0-10 VDC, 8 Bit) Wskaźnik stanu LED dla każdego wyjścia III (dla niskich napięć) 0-50 C, 10-90% wilgotności względnej bez kondensacji -25 C C max. 35 db(a) poprzez gniazdo serwisowe i oprogramowanie PC interfejs magistrali RS-485 z protokołem LAN (NET1) BACnet MS/ 9600, 19200, lub bps (standard) maksymalnie 99 urządzeń na segment podsieci z protokołem BACnet MS/TP RS-485 Sub LAN (NET2) Delta bps maksymalnie 4 urządzenia z protokołem LINKnet z nie więcej niż 2 modułami DFM / DNT 239 x 120 x 80 mm ca. 840 g bezobsługowe 08/60-39

40 Standardowy regulator pneumatyczny RLP100 F003 (produkt Sauter) Zintegrowany regulator pneumatyczny, połączony z napędem przepustnicy, z przepustnicą i z punkem podłączenia pomiaru, do regulacji stałego lub zmiennego przepływu Zasada pomiaru: Precyzyjny, statyczny czujnik różnicy ciśnień Zakres pomiarowy czujnika: Pa Ciśnienie zasilające 1,3 bar +/- 0,1 bar Zapotrzebowanie powietrza: 44 In/h Ciśnienie sterujące 0,2... 1,0 bar Czułość: 0,1 Pa Dopuszczalna temperatura otoczenia: C Kategoria ochronna obudowy: IP 30 Typ sterowania: bez ciśnienia zamkniety / otwarty (ZU/AUF) (B/A) zgodnie z EN i EN zgodnie z (Ex II 2 G T6) do zastosowania w strefach zagrożonych wybuchem strefa 1. Dla nawiewu i wywiewu (pełna kontrola przepływu powietrza w pomieszczeniu) Alternatywne regulatory pneumatyczne RLP100 F914 (produkt Sauter) Zintegrowany regulator pneumatyczny, połączony z napędem przepustnicy, z przepustnicą i z punkem podłączenia pomiaru, do regulacji stałego lub zmiennego przepływu Może być stosowany dla powietrza z agresywnymi mediami. Zasada pomiaru: Zakres pomiarowy czujnika: Ciśnienie zasilające Zapotrzebowanie powietrza: Ciśnienie sterujące Czułość: Dopuszczalna temperatura otoczenia: Kategoria ochronna obudowy: Typ sterowania: Precyzyjny, statyczny czujnik różnicy ciśnień Pa 1,3 bar +/- 0,1 bar 44 In/h 0,2... 1,0 bar 0,1 Pa C IP 30 - bez ciśnienia otwarty AUF (A) zgodnie z EN i EN zgodnie z (Ex II 2 G T6) do zastosowania w strefach zagrożonych wybuchem strefa 1. Dla wywiewu, z agresywnymi gazami, z przekaźnikiem oddzielającym od agresywnego środowiska (pełna kontrola przepływu powietrza w pomieszczeniu) 08/60-40

41 Napęd przepustnicy dla VRP-VFP, VRD3-SO, VRP-STP, VRP-M LM24A-V Napięcie zasilania : Zapotrzebowanie mocy/ Wymiarowanie: Sygnał sterujący: Moment obrotowy przy Napięcie nominalne: Czas obrotu 90 (resp. 95 ) : Kategoria ochronna obudowy: Stopień ochrony: Poziom mocy akustycznej: NM24A-V Napięcie zasilania : Zapotrzebowanie mocy/ Wymiarowanie: Sygnał sterujący: Moment obrotowy przy Napięcie nominalne: Czas obrotu 90 (resp. 95 ) : Kategoria ochronna obudowy: Stopień ochrony: Poziom mocy akustycznej: AC 24V 50/60 Hz / DC 24V z VR..., do wtyczki 2 W / 3,5 VA DC 6,0 V± 4V (z VR...) min. 5 Nm 150 s. IP 54 III (napięcie bezpieczne niskie) max. 35 db(a) AC 24V 50/60 Hz / DC 24V z VR..., do wtyczki 3,5 W / 5,5 VA DC 6,0 V± 4V (z VR...) min. 10 Nm 150 s. IP 54 III (napięcie bezpieczne niskie) max. 35 db(a) SF24A-V (-ST tylko dla VRP-M), (ze sprężyną zwrotną) Napięcie zasilania : Zapotrzebowanie mocy/ Wymiarowanie: Sygnał sterujący: Moment obrotowy przy Napięcie nominalne: Czas obrotu 90 (resp. 95 ) : Kategoria ochronna obudowy: Stopień ochrony: Poziom mocy akustycznej: AC 24V 50/60 Hz / DC 24V z VR..., do wtyczki 7,5 W / 10 VA DC 6,0 V± 4V (z VR...) min. 20 Nm Napęd 150 s., sprężyna zwrotna: 20 s. IP 54 III (napięcie bezpieczne niskie) Napęd maks. 40 db(a) / sprężyna maks. 62 db(a) LMQ24A-SRV-ST lub NMQ24A-SRV-ST (tylko dla VRP-M) (szybki siłownik nie współpracuje z Optimiserem Belimo) Napięcie zasilania : Zapotrzebowanie mocy/ Wymiarowanie: Sygnał sterujący: Moment obrotowy przy Napięcie nominalne: Czas obrotu 90 (resp. 95 ) : Kategoria ochronna obudowy: Stopień ochrony: Poziom mocy akustycznej: NM24A-V-ST (tylko dla VRP-M) Napięcie zasilania : Zapotrzebowanie mocy/ Wymiarowanie: Sygnał sterujący: Moment obrotowy przy Napięcie nominalne: Czas obrotu 90 (resp. 95 ) : Kategoria ochronna obudowy: Stopień ochrony: Poziom mocy akustycznej: AC 24V 50/60 Hz / DC 24V z VRP-M..., z wtyczką 12 W / 18 VA DC 6,0 V± 4V (z VR...) min. 4 Nm lub min. 8 Nm 2,5 s. lub 4 s. IP 54 III (napięcie bezpieczne niskie) max. 52 db(a) AC 24V 50/60 Hz / DC 24V z VRP-M..., z wtyczką 3,5 W / 6 VA DC 6,0 V± 4V (z VR...) min. 10 Nm 150 s. IP 54 III (napięcie bezpieczne niskie) max. 35 db(a) 08/60-41

42 Napęd przepustnicy (Gruner) dla GUAC-SM3/SCH 227CS B-V Szybki siłownik, z wtyczką do GUAC-... z sygnałem zwrotnym położenia Napięcie zasilania : AC 24 V 50/60 Hz, DC 24 V Zakres działania: AC V; DC V Zapotrzebowanie mocy: 11 W (praca) Wymiarowanie: 15VA Moment obrotowy: > 5 Nm (przy napięciu nominalnym) Czas obrotu 90 2 sek. Sterowanie: 6 ± 4 V DC (z GUAC) Stopień ochrony: III (napięcie bezpieczne niskie) Kategoria ochronna IP 54 obudowy: Dopuszczalna temperatura otoczenia: względnej -30 do 50 C, 5 do 95% wilgotności bez kondensacji Temperatura -30 C do +80 C składowania: Poziom mocy akustycznej: < 55 db(a) Przestawianie ręczne Samopowrotny przycisk wysprzęglający Podłączenie: Kabel mm z wtyczką Phönix Wymiary: 172,5 x 65 x 90 mm Masa: ca. 790 g Konserwacja: bezobsługowe 341C V Napęd ze sprężyną powrotną,z wtyczką dla GUAC-... Napięcie zasilania : AC 24 V 50/60 Hz, DC 24 V Zakres działania: AC V; DC V Zapotrzebowanie mocy: 5 W (praca) Wymiarowanie: 6,5VA Moment obrotowy: > 5 Nm (przy napięciu nominalnym) Moment obrotowy >5 Nm sprężyny: Czas obrotu 90 < 100 sek. (Motor) <20 sek. (Spręzyna) Sterowanie: 6 ± 4 V DC (z GUAC) Stopień ochrony: III (napięcie bezpieczne niskie) Kategoria ochronna IP 54 obudowy: Dopuszczalna temperatura -30 do 50 C, 5 do 95% wilgotności otoczenia: względnej bez kondensacji Temperatura -30 C do +80 C składowania: Poziom mocy akustycznej: < 35 db(a) (Napęd) < 65 db(a) (sprężyna) Przestawianie ręczne Ręczny powrót z blokadą Podłączenie: Kabel mm z wtyczką Phönix Wymiary: 145 x 75 x 70 mm Masa: ca g Konserwacja: bezobsługowe 08/ CS B-V Szybki siłownik, z wtyczką do GUAC-... z sygnałem zwrotnym położenia Napięcie zasilania : AC 24 V 50/60 Hz, DC 24 V Zakres działania: AC V; DC V Zapotrzebowanie mocy: 18 W (praca) Wymiarowanie: 22VA Moment obrotowy: > 10 Nm (przy napięciu nominalnym) Czas obrotu 90 3 sek. Sterowanie: 6 ± 4 V DC (z GUAC) Stopień ochrony: III (napięcie bezpieczne niskie) Kategoria ochronna IP 54 obudowy: Dopuszczalna temperatura otoczenia: -30 do 50 C, 5 do 95% wilgotności względnej bez kondensacji Temperatura -30 C do +80 C składowania: Poziom mocy akustycznej: < 55 db(a) Przestawianie ręczne Samopowrotny przycisk wysprzęglający Podłączenie: Kabel mm z wtyczką Phönix Wymiary: 172,5 x 65 x 90 mm Masa: ca. 790 g Konserwacja: bezobsługowe 361C V Napęd ze sprężyną powrotną,z wtyczką dla GUAC-... Napięcie zasilania : AC 24 V 50/60 Hz, DC 24 V Zakres działania: AC V; DC V Zapotrzebowanie mocy: 5 W (praca) Wymiarowanie: 8VA Moment obrotowy: > 10 Nm (przy napięciu nominalnym) Moment obrotowy >10 Nm sprężyny: Czas obrotu 90 < 150 sek. (Motor) <20 sek. (Spręzyna) Sterowanie: 6 ± 4 V DC (z GUAC) Stopień ochrony: III (napięcie bezpieczne niskie) Kategoria ochronna IP 54 obudowy: Dopuszczalna temperatura -30 do 50 C, 5 do 95% wilgotności otoczenia: względnej bez kondensacji Temperatura -30 C do +80 C składowania: Poziom mocy akustycznej: < 35 db(a) (Napęd) < 65 db(a) (sprężyna) Przestawianie ręczne Ręczny powrót z blokadą Podłączenie: Kabel mm z wtyczką Phönix Wymiary: 193 x 96 x 60 mm Masa: ca g Konserwacja: bezobsługowe

43 Próba działania VRD3-SO, VRP-VFP: Próba działania Podłączenie elektryczne: Napięcie zasilające 24 V AC (±10%) załączyć na zaciski 1+2. Czy prawidłowo podłączono przewód zerowy? Nie: Sprawdzić poprawność okablowania ze schematem. Sprawdzić wydajność transformatora. Przykład: VRD3-SO (2,9 VA), VRP-VFP (2,6 VA), NM24A-V (4,0 VA). Tak: VR. / napęd...24-v ß VR. / napęd...24-v Połączyć zaciski 1+7. Czy napęd przechodzi w pozycję zamkniętą "ZU"? Nie: Sprawdzić nastawiony kierunek obrotów na. Przełącznik na napędzie oznaczony L/R lub A/B. Tak: V max ß V max : Połączyć zaciski 2+7. Czy VR.. przechodzi w położenie V max? Nie: Potencjometr V max sprawdzić i porównać nastawy z danymi technicznymi na regulatorze VAV. Jeżeli napęd przechodzi w położenie otwarte "AUF" a maksymalny przepływ nie został osiągnięty, to znaczy że w przewodzie panuje za niskie ciśnienie. Tak: V min ß V min : Sygnał sterujący na zacisku 3 lub 4 rozłączyć. Czy VR przechodzi w położenie V min? Nie: Potencjometr V min sprawdzić i porównać nastawy z danymi technicznymi na regulatorze VAV. Tak: Podłączyć ponownie przerwane połączenie (zaciski 3+4). Sprawdzenie funkcji przy uruchomieniu i serwisie. W razie potrzeby łatwo dostępne potencjometry i podłączenia pozwalają na szybkie sprawdzenie nastawionych wartości i działanie regulatora. NMV-D3-MP i LMV-D3-MP Próba działania Podłączenie elektryczne Napięcie zasilające 24 V AC (±10%) załączyć na zaciski 1+2. Czy prawidłowo podłączono przewód zerowy? Nie: Tak: NMV-D3-MP / ZTH EU lub LMV-D3-MP / ZTH EU ß NMV-D3-MP / ZTH EU lub LMV-D3-MP / ZTH EU : Czy NMV-D3-MP / LMV-D3 MP jest włączony we właściwym zakresie roboczym? (Sprawdzić przyrządem ZTH EU!) Nie: Sprawdzić poprawność okablowania ze schematem. Sprawdzić wydajność transformatora. NMV-D3-MP 5,5 VA / LMV-D3-MP 5 VA Tak: Napęd ß Napęd : Za pomocą ZTH EU nastawić zakres 2-10 V i połączyć zaciski 1+3 NMV-D3 MP / LMV-D3-MP. Czy napęd przechodzi w pozycję zamkniętą "ZU"? Nie: Skontaktować się z dostawcą VRA. Tak: V max ß V max : Połączyć zaciski 2+3 NMW-D3-MP / LMV-D3-MP. Czy NMV-D3-MP / LMV-D3-MP przechodzi w położenie V max? - Sprawdzić sygnał U 5. Nie: Nastawić przyrządem ZTH EU zakres roboczy. Zakres roboczy: 0-10 V, 2-10 V Potencjometr V max na przyrządzie ZTH EU trzeba sprawdzić i porównać nastawy z danymi technicznymi na regulatorze VAV. Jeżeli napęd przechodzi w położenie otwarte "AUF" a maksymalny przepływ nie został osiągnięty, to znaczy że w przewodzie panuje za niskie ciśnienie. Tak: Nastawić przyrządem ZTH EU zakres roboczy. Sprawdzenie funkcji przy uruchomieniu i serwisie. W razie potrzeby łatwo dostępne potencjometry i podłączenia pozwalają na szybkie sprawdzenie nastawionych wartości i działanie regulatora. 08/60-43

44 Uruchomienie z PC-Tool Bezpośrednie podłączenie do szafy lub gniazdka (klasyczne zastosowanie) ZTH EU jak przemiennik poziomu MP Schemat podłączenia 1... A-MF...A-MP... D3-MP...ALON...D3 LON Opis ZTH EU jest bezpotencjałowym interfejsem pomiędzy gniazdem USB komputera i gniazdem MP Bus Belimo. Jest używany z programem Belimo PC-Tool do podłączenia do gniazda MP-Bus lub bezpośrednio do wielofunkcyjnego napędu MFT z możliwością parametryzacji. Napięcie zasilające ZTH EU jest zasilany z gniazda USB. Napięcie z MP- Bus jest pozyskiwane z przetwornika DC/DC. Zewnętrzne źródła zasilania nie są potrzebne. Sterownik Żeby pracować z przyrządem ZTH eu trzeba pobrać i zainstalować na komputerze odpowiedni sterownik. Można go pobrać ze strony BELIMO. Po zainstalowaniu sterownika ZTH EU zgłasza się jako jako wirtualne gniazdo COM. Wskazówki Tylko do podłączenia gniazda USB komputera i napędów Belimo 24V (zabezpieczenie zasilania SELV albo US, klasa 2- zasilania). Lokalne podłączenie do gniazdka serwisowego MF/MP- albo LONnapędów z kablem ZK1-GEN. Schemat podłączenia 2 Lokalne podłączenie do gniazdka serwisowego MF/MP- albo LONnapędów z kablem ZK2-GEN. 1.) biały = GND zielony = MP niebieski = nie podłączony... MFT(2) A-AF...A-MP... D3-MP...LON...ALON...D3 LON 1.) AC 24 V DC 24 V Napęd / Siłownik 08/60-44

45 Uruchomienie osprzętu i diagnostyka ZTH EU (Belimo) Podłączenie: Lokalne gniazdko serwisowe Wymiary: 85x65x23 (BxHxT) Krótki opis Przyrząd nastawczy ZTH EU umożliwia łatwą kontrolę regulatorów CAV i VAV. Instalacje wyposażone w osprzęt Belimo można dopasować do potrzeb użytkowników pomieszczenia. ZTH EU zastępuje dotychczas używany przyrząd ZTH GEN ( ). Wszystkie regulatory Belimo ze zintegrowaną komunikacją PP( od 1992 roku ) mogą być obsługiwane przy pomocy ZTH EU. Specyfikacja: Prosta i szybka nastawa parametrów regulatorów VAV Możliwość diagnostyki 1 Tool dla wszystkich urządzeń VAV Zasilanie z regulatora VAV nie potrzeba baterii Gniazdo serwisowe VAV-/ CR24, z podłączeniem PP Kabel 6-biegunowy RJ12 6/4 Nowej generacji tester MP-Bus dla sprawdzenia funkcji MP-Bus Kompatybilny z sygnałami zwrotnymi wszystkich regulatorów Belimo od 1992 roku Łatwa obsługa jedną ręką Wybór funkcji testu (Otwórz/ zamknij/min., maks., stop) Wskazanie kata otwarcia Wskazanie wartości zadanej/ -rzeczywistej/-v min/max mł/s (l/s). Przyrzad obsługowy: Wyświetlacz LCD: - Podświetlenie tła - 16-pozycyjny wyświetlacz 2 rzędowyi Podłączenie i zasilanie Stand alone- sterowanie: Podłączenie obejmujące gniazdko serwisowe VAV-regulatora i zaciski podłączeniowe. Bus-aktywny: Przy pomocy ZTH-EU można obsługiwać przy aktywnym połączeniu z magistralą komunikacyjna, lub przez lokalne gniazdo serwisowe następujące urządzenia : VAV-Compact LMV-D3-MP, NMV- D3-MP L/NMV-D3LON W regulatorach VRP-M i L/NMV-D3M magistrala MP-Bus musi być odłączona gdy używane jest gniazdko sewisowe. Popraw- Źle Ograniczenie: Bezpośrednie podłączenie w MP-Netzwerk albo za pośrednictwem MP-Bus Master jest niemożliwe. Na tylnej stronie urządzenia ZTH EU na naklejce znajduje się krótka instrukcja użytkowania. Klawisz funkcyjny: Do przodu / do tyłu zmień wartość / status ok Potwierdzenie / zmiana danych wejściowych. esc kasuj zadanie/ opuszczanie menu/ odrzucenie zmian i pokazuje dodatkowe informacje (jeśli są dostępne) 08/60-45

46 Smartfone - Belimo Assistant App Antena NFC VAV Compact znajduje się pomiędzy logo Belimo lub OEM i oznaczeniem NFC Dostosowany do NFC smartfon, z zainstalowanym Assistant App należy zbliżyć do Compactu VAV tak aby obie anteny zblizyły sie do siebie. Uruchomienie z osprzętem GUIV-A Zastosowanie Przyrząd nastawczy GUIV-A jest przeznaczony do uruchomienia, wykonywania prostych zmian w nastawach, oraz do odczytu wartości rzeczywistych i wprowadzonych przez obsługę. Osprzęt typu 227V nie ma żadnych elementów obsługowych takich jak przyciski lub potencjometry. Do zaprogramowania zakresu roboczego 2-10 V DC lub 0-10 V, jak również nastaw V min und V max służy przyrząd nastawczy GUIV-A. Podłączenie GUIV-A może być podłączony bezpośrednio, lub w szafie sterowniczej do regulatora 227V poprzez wejście U/PP. Assistant App Belimo można pobrać z Google Play Store. Urządzenia dostosowane do NFC: - LMV-D3-MP, NMV-D3-MP i LHV-D3-MP z nadrukowanym oznaczeniem NFC Urządzenia nie dostosowane do NFC: - Wszystkie urządzenia bez oznaczenia NFC - LMV-D3-MF - LMV-D3-LON i NMV-D3-LON Montaż i obsługa Funkcja menu punkt 10 pozwala nastawiać poszczególne parametry, oraz odczytywać parametry nastawione fabrycznie. Wskazówki: Tak długo jak przyrząd GUIV-A jest połączony z wyjściem U/PP wartość sygnału wyjściowego U nie odpowiada wartości rzeczywistej. Schemat podłączenia AC 1 Masa, zero 2 Napięcie zasilające 24 V AC 3 Wartość zadana Y i sterowanie wymuszone Z, wejście 227V, GUAC. 4 Wyjście sygnału zwrotnego PP i wartości rzeczywistej U 08/60-46
