Dokumentacja techniczna
|
|
- Jadwiga Rybak
- 6 lat temu
- Przeglądów:
Transkrypt
1 Spis treści Obszar zastosowania... 2 Zakres przepływu... 2 Działanie... 3 Wykonanie... 3 Dostarczane wielkości / wymiary... 4 Wyposażenie dodatkowe VM-PRO-R/Q... 5 Wymiary wyposażenia dodatkowego VM-PRO-R... 6 Wymiary wyposażenia dodatkowego VM-PRO-Q... 8 Montaż i uruchomienie... 9 Zabudowa - Konserwacja -Serwisowanie... 9 Legenda VM-PRO - Minimalna różnica ciśnienia statycznego VM-PRO-R - Nastawa VM-PRO-R- Szumy przepływu VM-PRO-R - Hałas przez obudowę VM-PRO-R - Hałas przez obudowę z izolacją tłumiącą VM-PRO-R - Tłumik rurowy (-RS) - wartość tłumienia VM-PRO-Q - Nastawa VM-PRO-Q - Nastawa ciąg dalszy VM-PRO-Q- Szumy przepływu VM-PRO-Q- Szumy przepływu VM-PRO-Q - Hałas przez obudowę VM-PRO-Q- Hałas przez obudowę ciąg dalszy VM-PRO-Q- Hałas prze obudowę z izolacją tłumiącą VM-PRO-Q- Hałas prze obudowę z izolacją tłumiącą- ciąg dalszy VM-PRO-Q - Tłumik akustyczny z wełny mineralnej (-ZSQ)- tłumienie Opis VM-PRO-R Opis VM-PRO-Q Dane do zamówienia SCHAKO Ferdinand Schad KG Telefon +49 (0) Steigstraße Telefa +49 (0) D Kolbingen info@schako.de
2 Zakres przepływu Obszar zastosowania Zakres przepływu Regulator przepływu jest przeznaczony do utrzymania stałego przepływu z możliwością nastawienia wartości zadanej za pomocą siłownika elektrycznego (VM-PRO-R-E) UWAGA Regulatro VM-PRO jest wykalibrowanym regulatorem, działającym w sposób mechaniczny. Jakakolwiek ingerencja w elementy regulacyjne jest zabroniona. Jeżeli nastawiony jest przepływ, to nie wolno jest ręcznie doprowadzić przepustnicy do pozycji zamkniętej. Może to do spowodować przestawienie mechanizmu regulacyjnego i regulator straci dokładność regulacji. Trzeba przestrzegać zakresu stosowania. Praca VM-PRO powyżej dopuszczalnego przepływu prowadzi do mechanicznego przeciążenia i straty dokładności regulacji. Zwracamy uwagę, że czyszczenie elementów ze stali szlachetnej powinno odbywać się jedynie przy zastosowaniu odpowiednich środków czyszczących! WSPÓŁCZYNNIKI POPRAWKOWE DLA ILOŚCI POWIETRZA Zakres regulacji 1 i 2 musi mieć p>100 Pa. Dla p Pa odchylenie wartości rzeczywistej może wynośić do 20% wartości zadanej. Maksymalne odchylenie: Prędkość strumienia powietrza 2-4 m/s ±10% Prędkość strumienia powietrza 5-6 m/s ±8% Prędkość strumienia powietrza 7-8 m/s ±6% Prędkość strumienia powietrza 9-10 m/s ±5% Dokładność skali ± 4% Maksymalne odchylenie od wartości zadanej dla NW 80, dla minimalnej statycznej różnicy ciśnienia p 100 Pa Prędkość strumienia powietrza 3-4 m/s ±20% Prędkość strumienia powietrza 5-6 m/s ±16% Prędkość strumienia powietrza 7-8 m/s ±10% Prędkość strumienia powietrza 9-10 m/s ±8% Dokładność skali ± 4% Zakres przepływu dla regulatora VM-PRO-R NW (mm) V ZU (m³/h) V ZU [l/s] min. ma. min. ma Zakres przepływu dla regulatora VM-PRO-Q B H (mm) V ZU (m³/h) V ZU [l/s] min. ma. min. ma Przy kalibracji osprzętu regulacyjnego została wzięta pod uwagę gęstość powietrza 1,2 kg/m 3. Jeżeli minimalna wartość przepływu Vmin podana w tabeli zostanie przekroczona to nie ma gwarancji właściwej pracy regulatora! Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona 2

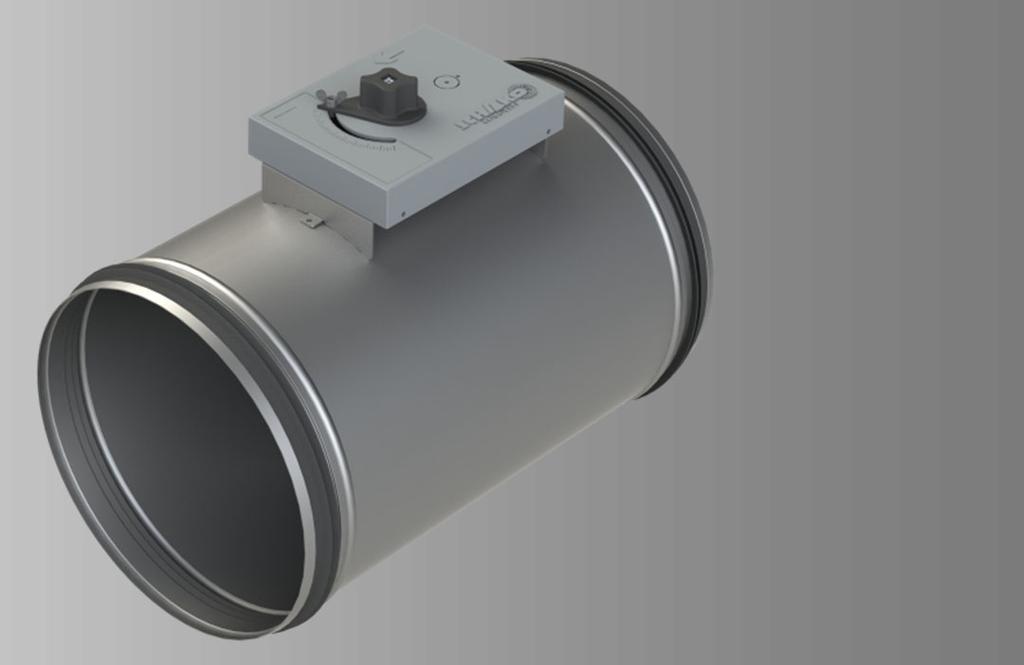

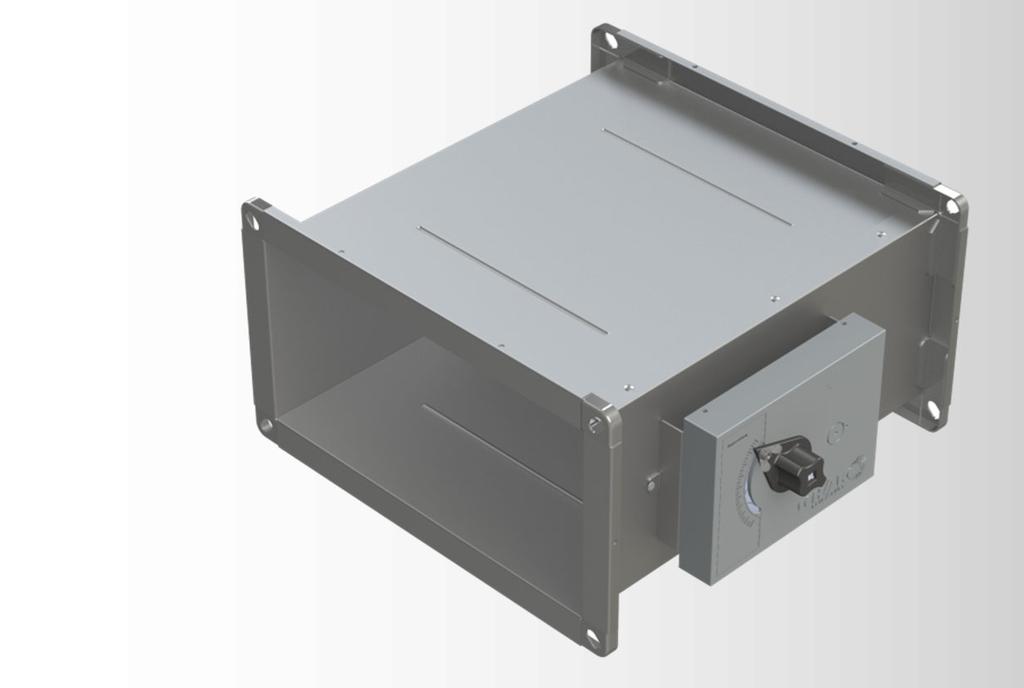

3 Działanie Wykonanie Działanie Wykonanie Mechaniczny regulator stałego przepływu typu VM-PRO pracuje samoczynnie bez energii pomocniczej. Przepustnica z centralnie umieszczoną osią porusza się pod naciskiem przepływającego powietrza. Mechanizm regulujący, krzywka regulacyjna, tłumik drgań, sprężyna i element nastawczy znajdują się na zewnątrz w obudowie z blachy ocynkowanej. Żądana wartość przepływu jest nastawiana fabrycznie. Zadany zakres przepływu jest kalibrowany fabrycznie, punkt pracy można ustawić później posługując się krzywą regulacyjną. Mechanizm regulatora jest chroniony pokrywą. Regulator może być zabudowany w dowolnym położeniu. --- Temperatura pracy: C --- Różnica ciśnienia: 50 - Pa --- Szczelność obudowy zgodnie z DIN EN 1751, klasa C Mechaniczny regulator przepływu VM-PRO-R-E / VM-PRO-Q- E z siłownikiem jest przeznaczony do dopasowania powietrza na nawiewie lub wyciągu. Za pomocą siłownika można zmienić nastawę regulatora bez konieczności zaglądania do przestrzeni międzystropowej. Obudowa Blacha stalowa ocynkowana (standard) Blacha stalowa ocynkowana lakierowana lakierem DD Stal szlachetna (V2A) albo (V4A) Przepustnica regulatora Aluminium (VM-PRO-R- dla NW </=160) Aluminium z lakierem - DD (VM-PRO-R- dla NW </=160) Blacha stalowa ocynkowana, (VM-PRO-R- dla NW >160 VM-PRO-Q-) Blacha stalowa ocynkowana,z lakierem -DD (VM-PRO-R- dla NW >160 VM-PRO-Q-) Stal szlachetna (V2A) albo (V4A), opcjonalnie blacha stalowa ocynowana za dodatkową opłatą. Pokrywa regulatora Tworzywo sztuczne, bez halogenków Stal szlachetna (V2A) albo (V4A) Przed wysyłką regulator ustawiony jest na nastawę V min. Regulator należy podłączyć elektrycznie i ustawić na żądany przepływ. Mechanizm regulujący, krzywka regulacyjna, tłumik drgań, sprężyna i element nastawczy znajdują się na zewnątrz w obudowie z blachy ochynkowanej. Żądana wartość przepływu jest nastawiana fabrycznie. Dzięki siłownikowi można bez problemu ustawić przepływ w zakresie pracy regulatora. Jeżeli jest planowane mechaniczne ograniczenie zakresu regulacji za pomocą ograniczników to należy zastosować się do poniższych uwag. Aby wyeliminować potencjalne źródła niedokładnej pracy regulatora należy przestrzegać wskazówek na str.9 Sygnał sterujący dla regulacji liniowej jest przekazany do mechanizmu regulacyjnego. Dla siłowników typu AUF/ZU otwórzzamknij punkty pracy są ograniczane mechanicznie. --- Odboje dla mechanicznego ograniczenia nastawy mogą być ustawiane w zakresie 1-7 lub 3 10 na skali nastaw ( porównać z tabelą nastaw). Konserwacja, obsługa techniczna i kontrola są możliwe od strony otworów rewizyjnych, które należy przewidzieć. Do regulacji ciśnienia w pomieszczeniu zaleca się stosowanie elektrycznych regulatorów przepływu VRA lub regulatory ciśnienia pokojowego CRP. Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona 3
4 Dostarczane wielkości / wymiary Dostarczane wielkości / wymiary Wielkość VM-PRO-R Wielkość VM-PRO-Q Wielkość NW ød L Wysokość H Szerokość B ) 1.) 1.) Wymiary VM-PRO-R Okrągły do podłączenia przewodu zgodnie z DIN EN 1506, do zabudowy w dowolnym położeniu. Wymiary VM-PRO-Q Prostokątny do podłączenia przewodu zgodnie z DIN 1505, wykonanie prawe Element regulujący Tabliczka znamionowa Element regulacyjny Klapa regulacyjna Obudowa Klapa regulacyjna Obudowa Tabliczka znamionowa Regulator VM-PRO-Q dostarczany jest wyłącznie w wykonaniu prawym. Jeśli jest wymagane wykonanie lewe należy obrócić regulator VM-PRO-Q o 180. Legenda = dostarczane - = niedostarczane LR = kierunek przepływu powietrza 1.) = z dwoma elementami regulującymi Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona 4
5 Wyposażenie dodatkowe VM-PRO-R/Q Wyposażenie dodatkowe VM-PRO-R/Q Izolacja tłumiąca (-DS) z materiału izolującego i tłumiącego o grubości 20 mm, niepalnego zgodnie z DIN , w płaszczu z blachy ocynowanej (standard), stal szlachetna (V 2A) albo (V 4A), z nakrętką klatkową (M6) (tylko VM-PRO-Q) Płaskie wytłumienie (-FDS) -tylko VM-PRO-R z materiału izolującego i tłumiącego o grubości 3 mm, w płaszczu z blachy ocynowanej (standard), stali szlachetnej (V 2A) albo (V 4A) Kołnierz płaski (-FF) -tylko VM-PRO-R Siłownik elektryczny (-E) 3-punktowa regulacja (standard) --- VM-PRO-E VM-PRO-E-230 Regulacja liniowa --- VM-PRO-E-24-SR Narożnik - tylko VR-PRO-Q Regulator VM-PRO-Q standardowo dostarczany jest z narożnikiem. Specjalny kształt otworów w narożnikach umożliwia połączenie z różnymi systemami połączeń występujących na rynku (np.: Metu-System M 2/M 3). dwustronny, zgodnie z DIN /5, wykonany z materiału takiego jak obudowa Uszczelnienie gumowe (-GD) -tylko VM-PRO-R dwustronnie, specjalna guma, bez silikonu Kołnierz (-MF) -tylko VM-PRO-R dwustronny okrągły kołnierz Przeciwkołnierz (-GF) -tylko VM-PRO-R dwustronny, do kołnierza (-MF) Pierścień sprężysty (-SR) -tylko VM-PRO-R do podłączenia kołnierza (-MF) i przeciwkołnierza (-GF) Tłumik akustyczny z wełny mineralnej (-ZSQ) -tylko VM-PRO-Q ----obudowa z blachy stalowej ocynkowanej (standart), stal szlachetna (V2A) albo (V4A) ---- rama kulis z blachy stalowej ocynkowanej (standard), stal szlachetna (V2A) albo (V4A), dwustronna z kołnierzem M płyta z włókien mineralnych dwustronnie pokryta tkaniną szklaną, (biodegradowalna) zgodna z DIN 4102 A2. Tłumik rurowy (-RS) -tylko VM-PRO-R ---- wykonanie sztywne ----płaszcz zewnętrzny i blacha perforowana ze stali ocynkowanej (standard), stal szlachetna (V 2A) albo (V 4A ---- wypełnienie z wełny mineralnej Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona 5
6 Wymiary wyposażenia dodatkowego VM-PRO-R Wymiary wyposażenia dodatkowego VM-PRO-R Izolacja tłumiąca (-DS, izolacja = 20 mm) Siłownik elektryczny (-E) siłownik elektryczny Izolacja akustyczna Płaskie wytłumienie (-FDS) Wyposażenie dodatkowe-kołnierz płaski (-FF) Dwustronny -tylko VM-PRO-R- zgodnie z DIN /5 Płaska izolacja akustyczna Dostarczane wielkości (-FDS) NW ød ød1 ød2 L L Dostarczane wielkości kołnierzy (-FF)) NW ød L ød1 ød2 ød LOA t , , Wyposażenie dodatkowe - uszczelka gumowa (-GD) tylko VM-PRO-R Szczegół X Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona 6
7 Wymiary wyposażenia dodatkowego VM-PRO-R Wyposażenie dodatkowe - kołnierz (-MF) z przeciwkołnierzem (-GF) i pierścieniem sprężystym (-SR) dwustronny (tylko VM-PRO-R) Dostarczane wielkości -tłumik okragły (-RS) NW L ød ød2 P (mm) Tłumik rurowy (-RS) tylko VM-PRO-R mufa łącząca Izolacja - tłumika rurowego (-RS) NW L1= P (mm) L1=950 P (mm) L1=1450 P (mm) L1=1950 P (mm) = dostarczane - = niedostarczane Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona 7
8 Wymiary wyposażenia dodatkowego VM-PRO-Q Wymiary wyposażenia dodatkowego VM-PRO-Q Izolacja tłumiąca (-DS, izolacja 20 mm) Wyposażenie dodatkowe - tłumik z wełny mineralnej (-ZSQ) Izolacja akustyczna nakrętka M6 tylko dla VM-PRO-Q - z kulisą typu MW Z siłownikiem elektrycznym (-E) siłownik elektryczny Strona podłączeniowa z 1 kulisą z 3 kulisami Tłumienie ZQS B (mm) 63 D e [db/okt] f m (Hz) 8000 Dostarczane wielkości DS / -E Szerokość B Dostarczane wielkości ZQS Wysokość H Legenda ) 1.) 1.) = dostarczane - = niedostarczane LR = kierunek przepływu powietrza 1.) = z dwoma elementami regulującymi >>>> >>>>> >>>> Parametr KA (ilość kulis), K (grubość kulisy) i S (szerokość szpalty), są zależne od szerokości B. H (mm) B (mm) KA (-) K (mm) S (mm) Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona 8
9 Montaż i uruchomienie Zabudowa - Konserwacja -Serwisowanie Montaż i uruchomienie Zabudowa - Konserwacja -Serwisowanie OZNACZENIE Każdy produkt Schako posiada ulotkę informacyjną dotyczącą bezpieczeństwa, transportowania, utylizacji a także montażu, uruchomienia i konserwacji. Ulotkę należy uważnie przeczytać dla własnego bezpieczeństwa. Urządzenie nie nadaje się do zastosowania w strefach E. Bezpieczeństwo pracy urządzenia może być zagwarantowane tylko przy stosowaniu zaleceń. UTYLIZACJA Urządzenia są produkowane zgodnie z dyrektywą dotyczącą ograniczenia zastosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym (2/95/EG). KONTROLA I NORMY Regulator VM-PRO jest sprawdzony zgodnie z poniższymi przepisami: Badania kontrolne - VDI 6022, częsć 1: Wymagania higieniczne dla urządzeń i osprzętu wentylacyjnego. - VDI 6022, częsć 2: Wymagania higieniczne dla urządzeń i osprzętu wentylacyjnego - pomiary i badania dla kontroli i inspekcji higienicznej. - VDI 1946, Częsć 2: Wentylacja wymagania zdrowotne. - DIN EN (7): Wentylacja budynków niemieszkalnych Zastosowane normy --- Szczelność: EN 1751 ( ) --- EMV 2014/30/EU Niezbędne odległości Aby wyeliminować potencjalne źródła niedokładnej pracy regulatora należy przestrzegać minimalnych odległości montażu podanych w tabeli i na rysunkach. Jeżeli przed regulatorem występuje więcej elementów zakłócających pomiar (np. klapa i kolano) należy przyjąć większą z dwóch minimalnych odległości zabudowy. Regulatory mogą pracować z osią przepustnicy w położeniu poziomym lub pionowym. Montaż Odległość za VM-PRO-R VM-PRO-Q kolanem, łukiem 1 D 1 przekątna innymi kształtkami (np. odgałęzieniem, trójnikiem, redukcją itp.) 2 D 2 przekątna Klapa przeciwpożarowa 2 D 2 przekątna Tłumik 2 D 2 przekątna Regulator należy zamontować w sposób umożliwiający późniejszą konserwację. Regulator nie może pracować w powietrzu zanieczyszczonym tłuszczem lub cząsteczkami klejącymi. --- Przy dostawie sprawdzić, czy regulatory nie są uszkodzone. W razie stwierdzenia uszkodzeń należy natychmiast powiadomić spedytora i dostawcę. --- Regulator wolno transportować podnosząc go za obudowę, nie można podnosić go trzymając za przepustnicę lub regulator elektyczny. --- Regulator należy magazynować z należytą starannością. Regulator należy składować w miejscu suchym, wolnym od pyłu i zanieczyszczeń. --- Montaż powinien zostać przeprowadzony przez przeszkolony personel zgodnie z zasadami i uwzględnieniem miejscowych przepisów. Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona 9
10 Legenda Legenda L W [db/okt] = współczynnik korygujący dla mocy akustycznej p [Pa] = różnica ciśnienia p t min [Pa] = minimalna różnica ciśnienia statycznego p st [Pa] = strata ciśnienia A [m 3 ] = powierzchnia napływu (B H) B [mm] = szerokość D e [db/okt] = tłumienie EWVma [m³/h] = sygnał sterujący-maksymalna ilość powietrza f m [Hz] = średnia częstotliwość w oktawach H [mm] = wysokość K = szerokość kulisy KA () = ilość kulis KF () = współczynniki poprawkowe L W abst [db/okt] = hałas przez obudowę / w oktawach L W [db/okt] = poziom mocy akustycznej w oktawach (L W = L W1 + KF) L W1 [db/okt] = poziom mocy akustycznej w oktawach jest odniesiony do powierzchni napływu 1 m² L WA [db(a)] = poziom mocy akustycznej dla filtra A (L WA = L WA1 + KF) NW [mm] = wielkość S szerokość szpalty V [m 3 /h] = ilość powietrza V [l/s] = ilość powietrza V ZU [ m³/h] = nawiewana ilość powietrza Vma [m³/h] = maksymalna ilość powietrza Vmin [m³/h] = minimalna ilość powietrza VNenn [m³/h] = nominalna ilość powietrza V [m³/h] = przepływ V K [m/s] = prędkość w kanale ød (-) = średnica hydrauliczna ϱ [kg/m 3] = gęstość OBLICZENIE Obliczenie przepływu powietrza v = v K F 3600 przy: V k (m/s) = prędkość w kanale F (m 2 ) = powierzchnia Przykład dla średnicy mm v K = 4 m/s F = 0,0314 m² V = V k F 3600 = 4 m/s 0,0314 m² 3600 V = 452 m³/h Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona 10
11 VM-PRO - Minimalna różnica ciśnienia statycznego VM-PRO - Minimalna różnica ciśnienia statycznego p st min [Pa] v [m/s] Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona 11
12 VM-PRO-R - Nastawa VM-PRO-R - Nastawa V Wielkość NW V* 1 (m³/h) [l/s] (m³/h) [l/s] ,9 3 (m³/h) [l/s] ,8 4 (m³/h) [l/s] ,7 Nastawa 5 6 (m³/h) [l/s] (m³/h) [l/s] ,6 6,5 7 (m³/h) [l/s] ,3 8 (m³/h) [l/s] ,2 9 (m³/h) [l/s] ,1 (m³/h) [l/s] Zakres regulacji 1 i 2 musi być nastawiony na p>100 Pa. *Sygnał sterujący w Volt dla VM-PRO-R-E-SR 10 Schemat podłączenia regulatora z siłownikiem elektrycznym: punktowa regulacja (standard: VM-PRO- E-24; VM-PRO--E-230) --- liniowa regulacja (VM-PRO--E-24-SR) 3-punktowa regulacja regulacja liniowa Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona 12
13 VM-PRO-R- Szumy przepływu VM-PRO-R- Szumy przepływu NW RS (m³/h) V [l/s] p st = 100 Pa f m (Hz) p st = Pa f m (Hz) p st = Pa f m (Hz) Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona 13
14 VM-PRO-R - Hałas przez obudowę VM-PRO-R - Hałas przez obudowę NW RS (m³/h) V [l/s] p st = 100 Pa p st = Pa p st = Pa Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona 14
15 VM-PRO-R - Hałas przez obudowę z izolacją tłumiącą VM-PRO-R - Hałas przez obudowę z izolacją tłumiącą NW RS (m³/h) V [l/s] p st = 100 Pa p st = Pa p st = Pa Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona 15
16 VM-PRO-R - Tłumik rurowy (-RS) - wartość tłumienia VM-PRO-R - Tłumik rurowy (-RS) - wartość tłumienia D e (db/okt) P=50 f m (Hz) P=100 f m (Hz) 63 L1=1950 L1=1450 L1=950 L1= NW NW NW NW Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona 16
17 VM-PRO-Q - Nastawa VM-PRO-Q - Nastawa V Wielkość NW (BH) V* 1 (m³/h) [l/s] (m³/h) [l/s] ,9 3 (m³/h) [l/s] ,8 4 (m³/h) [l/s] ,7 Nastawa 5 6 (m³/h) [l/s] (m³/h) [l/s] ,6 6,5 7 (m³/h) [l/s] ,3 8 (m³/h) [l/s] ,2 9 (m³/h) [l/s] ,1 (m³/h) [l/s] Zakres regulacji 1 i 2 musi mieć p>100 Pa. *Sygnał sterujący w Volt dla VM-PRO-Q-E-SR 10 Schemat podłączenia regulatora z siłownikiem elektrycznym: punktowa regulacja (standard: MV-PRO- E-24; VM-PRO--E-230) --- liniowa regulacja (VM-PRO--E-24-SR) 3-punktowa regu- regulacja liniowa Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona 17
18 VM-PRO-Q - Nastawa ciąg dalszy VM-PRO-Q - Nastawa ciąg dalszy V Wielkość NW (BH) V* 1 (m³/h) [l/s] (m³/h) [l/s] ,9 3 (m³/h) [l/s] ,8 4 (m³/h) [l/s] ,7 Nastawa 5 6 (m³/h) [l/s] (m³/h) [l/s] ,6 6,5 7 (m³/h) [l/s] ,3 8 (m³/h) [l/s] ,2 9 (m³/h) [l/s] ,1 (m³/h) [l/s] Zakres regulacji 1 i 2 musi mieć p>100 Pa. *Sygnał sterujący w Volt dla VM-PRO-Q-E-SR 10 Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona 18
19 VM-PRO-Q- Szumy przepływu VM-PRO-Q- Szumy przepływu ( 100 do ) BH RS (m³/h) V [l/s] p st = 100 Pa f m (Hz) p st = Pa f m (Hz) p st = Pa f m (Hz) Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona 19
20 VM-PRO-Q- Szumy przepływu VM-PRO-Q- Szumy przepływu ( do 600 ) BH RS (m³/h) V [l/s] p st = 100 Pa f m (Hz) p st = Pa f m (Hz) p st = Pa f m (Hz) Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona 20
21 VM-PRO-Q - Hałas przez obudowę VM-PRO-Q - Hałas przez obudowę ( 100 do ) BH RS (m³/h) V [l/s] p st = 100 Pa p st = Pa p st = Pa Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona 21
22 VM-PRO-Q- Hałas przez obudowę ciąg dalszy VM-PRO-Q- Hałas przez obudowę ciąg dalszy ( do 600 ) BH RS (m³/h) V [l/s] p st = 100 Pa p st = Pa p st = Pa Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona 22
23 VM-PRO-Q- Hałas prze obudowę z izolacją tłumiącą VM-PRO-Q- Hałas prze obudowę z izolacją tłumiącą ( 100 do ) BH RS (m³/h) V [l/s] p st = 100 Pa p st = Pa p st = Pa Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona 23
24 VM-PRO-Q- Hałas prze obudowę z izolacją tłumiącą- ciąg dalszy VM-PRO-Q- Hałas prze obudowę z izolacją tłumiącą- ciąg dalszy ( do 600 ) BH RS (m³/h) V [l/s] p st = 100 Pa p st = Pa p st = Pa Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona 24
25 VM-PRO-Q - Tłumik akustyczny z wełny mineralnej (-ZSQ)- tłumienie VM-PRO-Q - Tłumik akustyczny z wełny mineralnej (-ZSQ)- tłumienie tylko dla VM-PRO-Q - z kulisą typu MWK D e [db/okt] f m (Hz) B (mm) Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona 25
26 Opis VM-PRO-R Opis VM-PRO-Q Opis VM-PRO-R Opis VM-PRO-Q Wykonanie okrągłe Mechaniczny regulator przepływu typ VM-PRO-R, okrągły, do zabudowany w dowolnym położeniu, przeznaczony do regulacji stałego przepływu dla maksymalnej różnicy ciśnienia do Pa, a także do podłączenia kanałowego zgodnie z DIN EN Obudowa oraz klapa regulacyjna z blachy stalowej ocynkowanej, obudowa regulatora z tworzywa sztucznego. Produkt SCHAKO typ VM-PRO-R NW... Obudowa i przepustnica (za dopłatą): --- blacha stalowa ocynkowana malowana lakierem chemoodpornym (-DD) --- stal kwasoodporna (-V2A) --- stal kwasoodporna (-V4A) Obudowa mechanizmu regulacyjnego (za dopłatą) z: --- stal kwasoodporna (-V2A) --- stal kwasoodporna (-V4A) Wykonanie prostokątne Mechaniczny regulator przepływu typ VM-PRO-Q, prostokątny, wykonanie prawe, przeznaczony do regulacji stałego przepływu dla maksymalnej różnicy ciśnienia do Pa, a także do podłączenia kanałowego zgodnie z DIN EN 1505 Obudowa oraz klapa regulacyjna z blachy stalowej ocynkowanej, obudowa regulatora z tworzywa sztucznego. Produkt SCHAKO typ VM-PRO-Q Wielkość... Obudowa i przepustnica (za dopłatą): --- blacha stalowa ocynkowana malowana lakierem chemoodpornym (-DD) --- stal kwasoodporna (-V2A) --- stal kwasoodporna (-V4A) Obudowa mechanizmu regulacyjnego (za dopłatą) z: --- stal kwasoodporna (-V2A) --- stal kwasoodporna (-V4A) Wyposażenie dodatkowe ( za dopłatą) --- Zewnętrzne wytłumienie (-DS), z materiału tłumiącego grubości 20 mm, niepalnego zgodnie z DIN , w płaszczu z blachy --- Zewnętrzne płaskie wytłumienie (-FDS) grubość 3 mm, w płaszczu z blachy --- Dwustronny kołnierz (-MF) z pierścieniem sprężystym AF. --- Przeciwkołnierz (-GF), dwustronny do kołnierza (-MF). --- Pierścień sprężysty (-SR) do podłączenia kołnierza (-MF) i przeciwkołnierza (-GF). --- Dwustronny kołnierz (-FF), zgodnie z DIN /5, wykonany z materiału takiego jak obudowa --- Uszczelnienie gumowe (-GD), dwustronne, z gumy specjalnej, bez silikonu. Wyposażenie dodatkowe ( za dopłatą) --- Zewnętrzne wytłumienie (-DS), z materiału tłumiącego grubości 20 mm niepalnego wg DIN , w płaszczu z blachy ocynkowanej i nakrętką klatkową M Tłumik akustyczny (-ZSQ) z wełny mineralnej, dwustronny kołnierz METU profil M2, obudowa (L=1) z blachy stalowej ocynkowanej, za dopłatą ze stali szlachetnej (V2A) albo (V4 A) ze zintegrowaną kulisą tłumiącą MWK (L=). Kulisy tłumiące MWK zbudowane z płyt z wełny mineralnej osłoniętej tkaniną z włókna szklanego zabezpieczone przed erozją (biodegradowalne niepalne wg DIN 4102) zgodne z ISO/DIS 7235 i DIN 45646, w ramie z materiału jak obudowa. --- Elektryczny siłownik (-E), 3-punktowa regulacja (strandart, VM-PRO-E-24, VM-PRO-E-230) albo regulacja liniowa (VM-PRO-E-24-SR), dla regulacji strumienia powietrza na nawiewie lub wyciągu. --- Tłumik rurowy (-RS), płaszcz zewnętrzny i blacha perforowana ze stali ocynkowanej, za dopłatą ze stali kwasoodpornej (V2 A) albo (V 4A), wypełnienie wełną mineralną. --- Elektryczny siłownik (-E), 3-punktowa regulacja (strandart, VM-PRO-E-24, VM-PRO-E-230) albo regulacja liniowa (VM-PRO-E-24-SR), dla regulacji strumienia powietrza na nawiewie lub wyciągu. Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona 26
27 Dane do zamówienia Dane do zamówienia Mechaniczny regulator przepływu Typ VM-PRO okrągły (-R...) dla podłączenia zgodnie z DIN EN 1506 zabudowa w dowolnym położeniu prostokątny (-Q...) do podłączenia zgodnie z DIN EN 1505 wykonanie prawe Obudowa ze stali szlachetnej (-V2A) Klapa regulacyjna ze stali szlachetnej (-V2A) Obudowa ze stali szlachetnej (-V4A) Klapa regulacyjna ze stali szlachetnej (-V4A) stały przepływ V konst Obudowa z blachy stalowej ocynkowanej Obudowa z blachy stalowej ocynkowanej lakierowanej lakierem chemoodpornym (- DD) Klapa regulacyjna z tworzywa sztucznego Siłownik elektryczny (-E...) siłownik elektryczny, 3- punktowa regulacja (standard) --- dla 24 V AC/DC (-E-24) --- dla 230 V AC (-E-230) ---- zmienny przepływ V min - V ma od... do... siłownik elektryczny z liniową regulacją --- dla 24 V AC/DC liniowa 0-10 V DC (-E-24-SR) ---- zmienny przepływ V min - V ma od... do... Wyposażenie dodatkowe ----Wytłumienie(-DS) 20 mm ----Płaskie wytłumienie, (-FDS)izolacja 3 mm tylko VM-PRO-R Kołnierz płaski (-FF) -tylko VM-PRO-R Przeciwkołnierz (-GF) -tylko VM-PRO-R Uszczelnienie gumowe (-GD) -tylko VM-PRO-R Kołnierz METU profil (-MF) -tylko VM-PRO-R ----Tłumik akustyczny z wełny mineralnej (-ZSQ) z kulisą tłumiącą MWK - tylko VM-PRO-Q Tłumik rurowy (-RS) -tylko VM-PRO-R Pierścień sprężysty (-SR) -tylko VM-PRO-R Jeżeli w zamówieniu nie zostaną podane pełne dane, dostarczone będzie wykonanie - jak w polach zaznaczonych szarym kolorem Przykład zamówienia VM-PRO-R160-E-230-DS-GD VM-PRO - Mechaniczny regulator przepływu -R160 = wykonanie okrągłe o średnicy 160 mm -E-230 = z siłownikiem eletrycznym dla 230 V -DS = z wytłumieniem zewnętrznym (standard=20 mm) -GD = z uszczelką gumową Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona 27
Dokumentacja techniczna
VM-PRO Mechaniczny regulator przepływu Spis treści Obszar zastosowania... 2 Zakres przepływu... 2 Działanie... 3 Wykonanie... 3 Dostarczane wielkości / wymiary... 4 Wyposażenie dodatkowe VM-PRO-R/Q...
