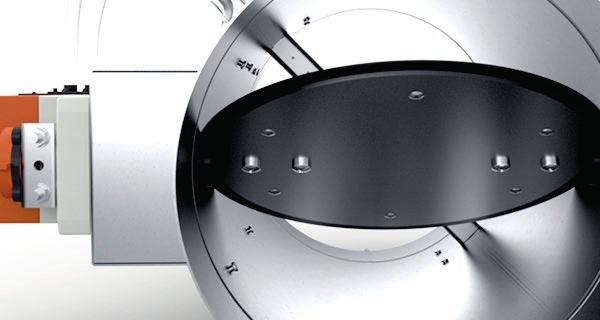

1 RVP-R REGUATOR PRZEPŁYWU VAV Przeznaczenie: Wykorzystywane są do automatycznej regulacji przepływu strumienia powietrza w instalacjach wentylacji mechanicznej i klimatyzacji. Przeznaczenie Regulatory VAV wykorzystywane są do automatycznej regulacji przepływu strumienia powietrza w instalacjach wentylacji mechanicznej i klimatyzacji. Poprzez zmianę wydatku powietrza umożliwiają stworzenie idywidualnego klimatu dla strefy lub każdego z pomieszczeń w budynku. Za pomocą elementów sterowania uwzględniają występowanie nierównomiernych obciążeń w tych pomieszczeniach, zależnych np. od ilości osób znajdujących się w pomieszczeniu, a także od zmiennych czynników zewnętrznych, takich jak np. zyski / straty ciepła przez przegrody. Regulatory RVP-R mogą być wykonane w dwóch wersjach pod względem szybkości działania. W wersji standardowej czas przesterowania przesłony przepustnicy regulatora wynosi 150 sekund, natomiast w wersji szybkiej tylko 3 sekundy. W regulatorach w których zastosowano listwę pomiarową, pomiar odbywa się za pomocą otworków impulsowych usytuowanych po obu stronach elementu spiętrzającego. Podczas przepływu powietrza przez element pomiarowy, po obu jego stronach powstaje różnica ciśnień, zależna od strumienia przepływu. Sygnał z elementów spiętrzających przekazywany jest do czujnika ciśnienia za pomocą elastycznych rurek impulsowych. Wartość ciśnienia na elemencie spiętrzającym, zostaje przekazana do regulatora, gdzie jest przetworzona na wartość przepływu i porównana z wartością zadaną. Jeżeli wartość mierzona jest różna od wartości zadanej, siłownik przesłony regulacyjnej ustawia ją w takie położenie, aby nie występowała różnica pomiędzy wartością mierzoną a zadaną. W wersji specjalnej regulatory RVP-R wykonywane są także z przeznaczeniem do transportowania powietrza zanieczyszczonego lub lekko agresywnego (wg Klasyfikacji Środowisk Korozyjnych zgodnie z ISO maks. klasa C3). Regulator zgodnie z PN-EN1751 posiada klasę szczelności C2 (szczelność obudowy C, szczelność przegrody 2). Materiał sondy pomiarowe przepustnica Obudowa oraz przesłona przepustnicy regulacyjnej wykonane są z blachy stalowej ocynkowanej lub na specjalne zamówienie ze stali nierdzewnej Przegroda przepustnicy wyposażona jest w uszczelnienie gumowe, dzięki któremu uzyskuje się szczelność przy całkowitym zamknięciu przegrody. Oś przegrody przepustnicy umieszczona jest w łożysku z tworzywa sztucznego lub z mosiądzu. Element spiętrzającopomiarowy stanowi kryza lub listwa pomiarowa. Kryza wykonana jest ze stalowej blachy ocynkowanej. Po obu jej stronach wbudowane są króćce do pomiaru ciśnienia. istwa jest wykonana z aluminiowego profilu, z odpowiednio rozłożonymi w jego obrębie otworami impulsowymi. przetwornik różnicy ciśnień wartość zadana Rysunek 1. regulator siłownik przepustnicy wartość zmierzona Schemat działania regulatora VAV. Opcjonalnie RVP-R wykonywany jest z izolacją cieplnoakustyczną RVP-Rt. Układ regulacyjno napędowy regulatora przepływu stanowi zintegrowana jednostka lub zespół składający się ze statycznego czujnika ciśnienia różnicowego, cyfrowego regulatora PID oraz siłownika. Zasada działania opiera się na pomiarze strumienia powietrza przepływającego przez regulator. Zadane parametry przepływu ustawiane są fabrycznie przez producenta i nie mogą być korygowane przez nieupoważnione osoby. W regulatorach, w których zastosowano kryzę pomiarową pomiar odbywa się za pomocą sond pomiarowych, usytuowanych po obu stronach elementu spiętrzającego. 329 RVP-R Regulator przepływu VAV 6.0.0

2 REGUACJA DYSTRYBUCJA POWIETRZA SO SN Wymiary Zalecenia montażowe c przegroda Dla zapewnienia prawidłowego działania urządzenia zaleca się zachowanie przy montażu regulatorów następujących zasad: Długość odcinka prostego przed regulatorem 2D, Długość odcinka prostego za regulatorem 1D. Dn obudowa Podłączenie elektryczne jednostki pomiarowo-sterującowykonawczej powinna wykonać zgodnie ze schematem podanym w załączonej do urządzenia dokumentacji, odpowiednio wykwalifikowana osoba. kryza pomiarowa Rysunek 2. Regulator przepływu VAV typu: RVP-R. Di Spadek ciśnienia w regulatorze RVP-R (pełne otwarcie przepustnicy) Regulatory RVP-R przeszły analityczne badania rozmieszczenia elementów pomiarowych, mające na celu zmniejszenie granicy błędu kalibracji regulowanego strumienia powietrza, co znalazło swój obraz, w obronionej w 2005 r. w AGH w Krakowie, pracy magisterskiej. izolacja regulator Rysunek 3. Regulator przepływu VAV typu: RVP-Rt (z izolacją). 100 Dn100 Dn125 Dn160 Wymiary typowe i zakres stosowania Tabela Dn200 Dn Di c Pierwszy zakres wydatków [m³/h] [tylko listwa] Drugi zakres wydatków [m³/h] [listwa lub kryza] Spadek ciśnienia [Pa] 10 1 Dn250 Dn315 Dn400 Dn Strumień powietrza [m 3 /h] Wykres 1. Spadek ciśnienia w regulatorze RVP-R Regulator przepływu VAV 330

3 Dane techniczne Tabela 2. Poziom mocy akustycznej na wylocie regulatora RVP-R WA [db [A] ] 100 [Pa] 250 [Pa] 500 [Pa] m/s m/s m/s m/s m/s m/s m/s m/s m/s m/s m/s m/s Dn Dn Dn Dn Dn Dn Dn Dn Tabela 3. Poziom mocy akustycznej emitowanej do otoczenia regulatora RVP-R Regulator bez izolacji akustycznej WA [db [A] ] 100 [Pa] 250 [Pa] 500 [Pa] m/s m/s m/s m/s m/s m/s m/s m/s m/s m/s m/s m/s Dn Dn Dn Dn Dn Dn Dn Dn Tabela 4. Poziom mocy akustycznej emitowanej do otoczenia regulatora RVP-R Regulator z izolacja akustyczna WA [db [A] ] 100 [Pa] 250 [Pa] 500 [Pa] m/s m/s m/s m/s m/s m/s m/s m/s m/s m/s m/s m/s Dn Dn Układ regulacyjno-napędowy Regulatory produkowane są w dwóch wariantach wykonania: A) Wykonanie standardowe wersja standardowa RVP-P (z czasem pełnego przesterowania przesłony równym 150 sekund) do regulacji czystego powietrza: VAV Compact W tym wariancie układ regulacyjno napędowy urządzenia stanowi dynamiczny czujnik różnicy ciśnień, pozycjoner i napęd przepustnicy jako zwarta jednostka o symbolu: NMV-D3-MP, MV-D3-MP firmy Belimo, GDB 181.1, GB181.1 firmy Siemens, montowana do regulatora RVP z zależności od wymiarów AxB. Jednostka ta posiada następujące możliwości sterowania: sterowanie nastawa ciągła: 2 10, 0 10 [V] regulator steruje przepływem powietrza w przewodzie pomiędzy zadanymi nastawami Vmin, Vmax, w zależności od ciągłego sygnału wiodącego, w zakresie zaprogramowanego napięcia sterującego (0 10, 2 10 [V]), sterowanie nastawa wymuszona: Zamknij przesłona przepustnicy w pozycji całkowicie zamkniętej zamknięcie przepustnicy na doprowadzeniu czy odprowadzeniu powietrza do nieużywanych pomieszczeń, pozwala na oszczęd-ność energii. Otwórz - przesłona przepustnicy w pozycji całkowicie otwartej stosuje się do wspomagania odymiania pomieszczeń (silnego przewietrzania) lub najczęściej jako pozycja bezpieczna. V min minimalny przepływ objętościowy w zależności od potrzeb, lub przy u obsady pomieszczenia, przełącza się poszczególne strefy w stan gotowości przy takiej pracy następuje tylko minimalne przewietrzanie pomieszczeń, a przez co osiągana jest znaczna redukcja zużycia energii. V mid pozycja pośrednia ewentualnie możliwa pozycja pracy, przy obliczeniowym zapotrzebowaniu powietrza w pomieszczeniu (dot. tylko urządzeń firmy Belimo). V max maksymalny przepływ objętościowy pojedyncze pomieszczenie lub grupa pomieszczeń muszą być krótkotrwale zasilone maksymalnym strumieniem powietrza umożliwia przewietrzenie, wieczorne schładzanie lub poranne szybkie ogrzewanie pomieszczeń. V nom strumień przepływu odniesienia dla wartości napięcia zwracanego przez regulator (dla Vnom napięcie zwrotne, na zaciskach 1-5 wynosi 10V). sterowanie za pośrednictwem protokołów komunikacji: MOD-BUS, EIB Konnex (KNX), BACnet*, MP-BUS**, onworks **, Dn Dn Dn Dn Dn Dn * Tylko Siemens ** Tylko Belimo 331 RVP-R Regulator przepływu VAV

4 Przekaźnikowo Podłączenie przez transformator bezpieczeństwa Zakres roboczy / Funkcja MP/ sygnał pomiarowy/pp Schemat 1. Schemat połączenia regulatora z siłownikiem kompaktowym NMV-D3- MP lub MV-D3-MP. Schemat 2. Schemat połączenia regulatora z siłownikiem kompaktowym GDB lub GB Tabela 5. Dane techniczne: MV-D3-MP (NMV-D3-MP) GDB (GB181.1.) Napięcie znamionowe 24 V AC/DC, 50/60 Hz 24 V AC/DC, 50/60 Hz Zakres napięcia zasilania 19,2 28,8 V AC 21,6 26,4 V DC Moc znamionowa 5 Vamax. 5A@ 5ms [5,5 VA max. 5A@5ms] 3 VA Moc znamionowa 3 W [3,5 W] 1,25[W] 5,5[VA] 19,2 28,8 V AC 2,5 W 0,5 W 3 VA Moment obrotowy 5 Nm [10 Nm] 5 Nm (100m) Kierunek obrotu Wybierany przełącznikiem Ustawiany w ACS Maks.95, nastawiane ograniczniki mechaniczne II I [napięcie bezpieczne - niskie] Poziom mocy akustycznej Maks. 35dB [ C] Zakres temperatur składowania [ C] [ C] Wilgotność 5 95% wilg.wzgl, kondensacji 500 g [700 g] 600 g Sterowanie klasyczne Tryb z sygnałem wiodącym Tryb z napięciem pomiarowym U5 Tryby pracy przy stałym przepływie objętościowym Zacisk VDC VDC Zacisk VDC - maks.05ma VDC - maks.05ma - Nastawialny: przepływ objętościowy YC 2-10VDC 0-10VDC U 2-10VDC ZAMKNIĘTA, Vmin, Vmid, Vmax, OTWARTA Funkcje szyny MP Adres szyny MP 1 8 / sterowanie klasyczne: PP - onworks /EIB Konnex Regulator DDC Z łącznikiem BEIMO UK24ON/UK24EIB 1..8 urządzeń Belimo MP Regulator DDC/PC ze zintegrowanym interfejsem szyny MP Optymalizacja prędkości wentylatora Optymalizator Belimo COU24-A-MP Poprzez wciśnięcie przycisku na obudowie siłownika możliwe jest wysprzęglenie przekładni. Tak długo jak przycisk jest wciśnięty możliwe jest ręczne przestawienie przepustnicy. RVP-R Regulator przepływu VAV 332

5 B) Wykonanie specjalne wersja szybka RVP-R (z czasem pełnego przesterowania przesłony równym 3 sekundy) do regulacji czystego powietrza lub zanieczyszczonego, także do lekko agresywnego środowiska (wg Klasyfikacji Środowisk Korozyjnych zgodnie z ISO maks. klasa C3): Układ regulacyjno-napędowy regulatora to zespół firmy BEIMO, składający się ze statycznego czujnika ciśnienia różnicowego, cyfrowego regulatora PID VAV oraz siłownika. W skład układu regulacyjno-napędowego wchodzą: 1.Cyfrowo-analogowy regulator PID VAV, posiadający następujące możliwości sterowania: sterowanie nastawa ciągła: 2 10, 0 10 [V]), sterowanie nastawa wymuszona: Zamknij, Otwórz, Vmin, Vmid, Vmax, sterowanie za pośrednictwem szyny komunikacyjnej MP- BUS daje możliwość zintegrowania z: systemami EIB Konnex KNX (UK-24EIB), systemami onworks (UK-24ON), systemami BACnet (UK-24BAC), systemami MOD-BUS (UK-24MOD), z systemami z regulatorem prędkości wentylatora. 2. Statyczny czujnik ciśnienia różnicowego jest przystosowany do pracy w atmosferze zanieczyszczonej lub lekko agresywnej. Solidna konstrukcja sprawia, że idealnie nadaje się do zastosowań w laboratoriach, pomieszczeniach czystych oraz przemyśle. Tabela 6. Typ Zakresy pomiarowe Zabezpieczenie przed przeciążeniem Wrażliwość temperaturowa VFP [Pa] Maks. 5000[Pa] ±0,05%/K Około 280g Tabela 8. Siłownik MQ24A-SRV-ST 4[Nm] - zastosowania wymagające szybkiego działania. Dane techniczne: Zasilanie Moc znamionowa Moment obrotowy [znamionowy] Kierunek obrotu Czas ruchu Poziom mocy akustycznej Zakres temperatur składowania Wymiary: 24[V] AC/DC [z regulatora VRP- ] 12[W] 1,5[W] 18[Va] Min. 4[Nm] przy napięciu znamionowym Wybierany przełącznikiem Maks.95, nastawiane ograniczniki mechaniczne III [napięcie bezpieczne - niskie] 2,5[s]/90 52[dB] [A] [ C] [ C] 146/80/75 810[g] Tabela 9. Siłownik NMQ24A-SRV-ST 8[Nm] - zastosowania wymagające szybkiego działania. Dane techniczne: Zasilanie Moc znamionowa Moment obrotowy [znamionowy] Kierunek obrotu 24[V] AC/DC [z regulatora VRP- ] 12[W] 1,5[W] 18[Va] Min. 8[Nm] przy napięciu znamionowym Wybierany przełącznikiem Maks.95, nastawiane ograniczniki mechaniczne III [napięcie bezpieczne - niskie] 3.Siłownik NM24A-V-ST 10[Nm] - zastosowania standardowe Tabela 7. Czas ruchu Poziom mocy akustycznej 4[s]/90 52[dB] [A] Dane techniczne: [ C] Zasilanie 24[V] AC/DC [z regulatora VRP- ] Zakres temperatur składowania [ C] Moc znamionowa 3,5[W] 1,25[W] 5,5[Va] Wymiary: 156/88/77 930[g] Moment obrotowy [znamionowy] Min. 10[Nm] przy napięciu znamionowym Kierunek obrotu Wybierany przełącznikiem Czas ruchu Poziom mocy akustycznej Zakres temperatur składowania Wymiary: Maks.95, nastawiane ograniczniki mechaniczne 150[s] III [napięcie bezpieczne - niskie] Maks. 35 [db] [ C] [ C] 146/80/75 710[g] Układ napędowo sterujący jest połączony przewodami przez producenta, natomiast nabywca zobowiązany jest doprowadzić do regulatora zasilanie i ewentualnie sterowanie. Podłączenie elektryczne jednostki VRP-M powinna wykonać, zgodnie ze schematem podanym w załączonej do urządzenia dokumentacji, odpowiednio wykwalifikowana osoba. 333 RVP-R Regulator przepływu VAV

6 Zasilanie podłączać poprzez transformator bezpieczeństwa! Aby umożliwić wykonywanie prac diagnostycznych i serwisowych przy użyciu oprogramowania VRP-M Tool, przewody 1, 2 (24V AC/DC), 4 (sygnał szyny MP) oraz 5 (sygnał U5) trzeba doprowadzić do łatwo dostępnych zacisków (rozdzielnicy, szafy sterowniczej, itp.) z analogowym sygnałem nastawczym sygnał nastawczy w / / nastawialny komunikacja PP/MP sygnał pomiariowy przepływu obj. U / / nastawialny wejście sterujące z Sterowanie wymuszone Funkcja Zamknięcie Otwarcie V min V max V mid Połączenie Schemat 3. Schemat podłączenia regulatora z automatyką szybką (VRP-M). RVP-R - Regulator przepływu VAV Przy zamówieniu należy podać informacje według poniższego sposobu: RVP-R <X> - <I> - <D> - <V MAX > / <Za> <V MIN > <Ta> - <Ts> - <Tp> - <K> - <N> - <S> - <P> Gdzie: X element pomiarowy* - klasyczny - kryza MST - komunikacja Master/Slave funkcja Master - listwa SV - komunikacja Master/Slave funkcja Slave I izolacja* K komunikacja* - nie izolowany V (z opcją wymuszenia pozycji ZAMKNIJ) t - izolowany V D średnica MP - wartość ogólna MP BUS (tylko Belimo) V MAX maksymalny strumień przepływu [m³/h] MOD - Modbus Za Czy regulator ma mieć funkcję całkowitego zamknięcia?* ON - onworks (tylko Belimo) - nie KNX - KNX (0) - Tak (dostępna opcja zamknięcia) BAC - BACnet (tylko Siemens) V MIN Ta Ts Tp minimalny strumień przepływu [m³/h] Typ automatyki* - Standard (Belimo) Sim - Siemens Rodzaj napędu* - standard Q - szybki (tylko Belimo) Typ podłączenia* N S P numer regulatora w systemie-występuje tylko w przypadku komunikacji MP BUS 1..8 środowisko* C3 materiał* SO SN - powietrze czyste - środowisko o klasie max C3 - stal ocynkowana - stal nierdzewna *wielkości opcjonalne-ich spowoduje zastosowanie wartości domyślnych Przykładowe oznakowanie produktu: RVP-Rt /700-Q-MP BUS-7 RVP-R Regulator przepływu VAV 334
