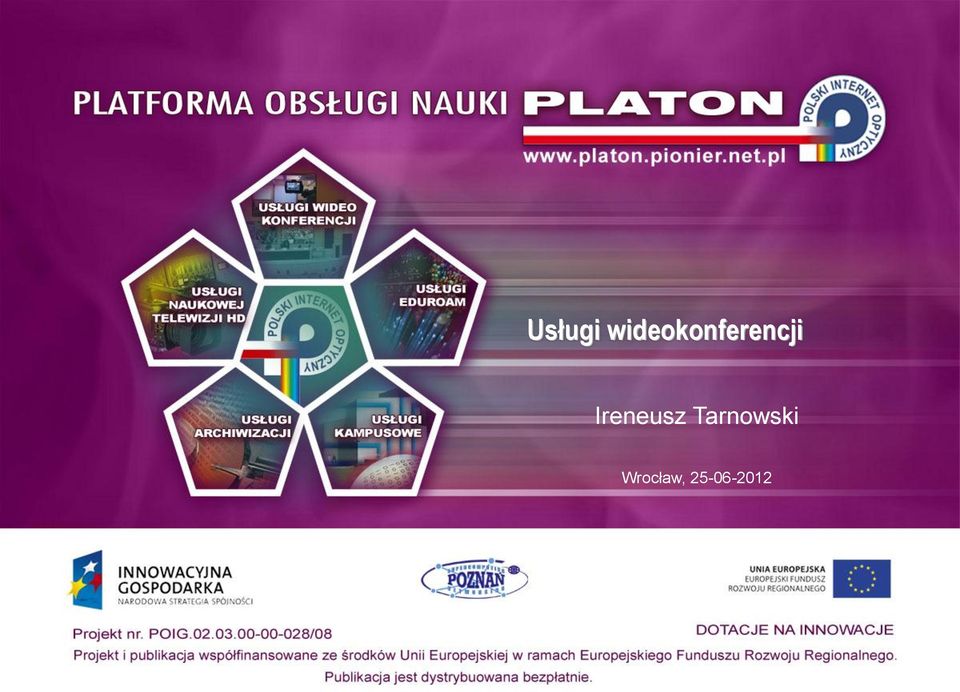

1 Usługi wideokonferencji Ireneusz Tarnowski Wrocław,

2 Informacje ogólne System wideokonferencyjny PLATON ma na celu realizację łączności audiowizualnej pomiędzy 22 MAN-ami tworzącymi konsorcjum PIONIER. Połączenia są zestawiane przy wykorzystaniu własnej infrastruktury sieciowej pracującej w technologii IP. Sieć PIONIER, jak również większość MAN-ów posiada szybką sieć szkieletową 10 GigabitEthernet, nie ma istotnych ograniczeń dotyczących dostępnego pasma oraz opóźnień dla transmisji wideokonferencyjnych. Uwagę skupiono więc na jakości, niezawodności i funkcjonalności, a nie na wymaganiach na potrzebne pasmo. Stąd też zdecydowano się na wdrożenie systemu działającego w oparciu o rozdzielczość Full HD (1080p).

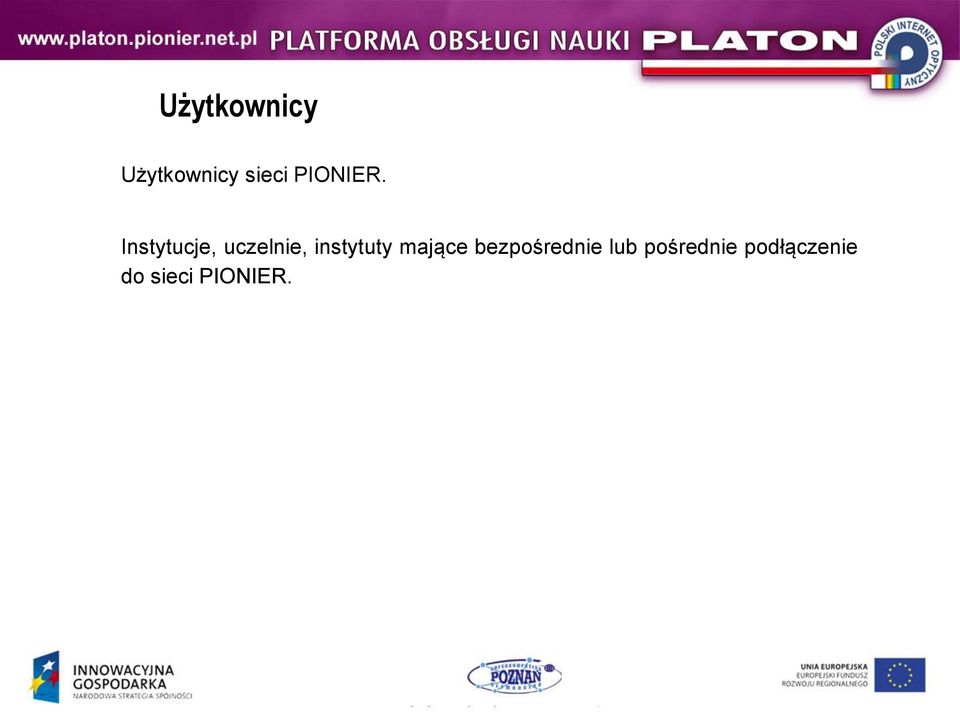

3 Użytkownicy Użytkownicy sieci PIONIER. Instytucje, uczelnie, instytuty mające bezpośrednie lub pośrednie podłączenie do sieci PIONIER.

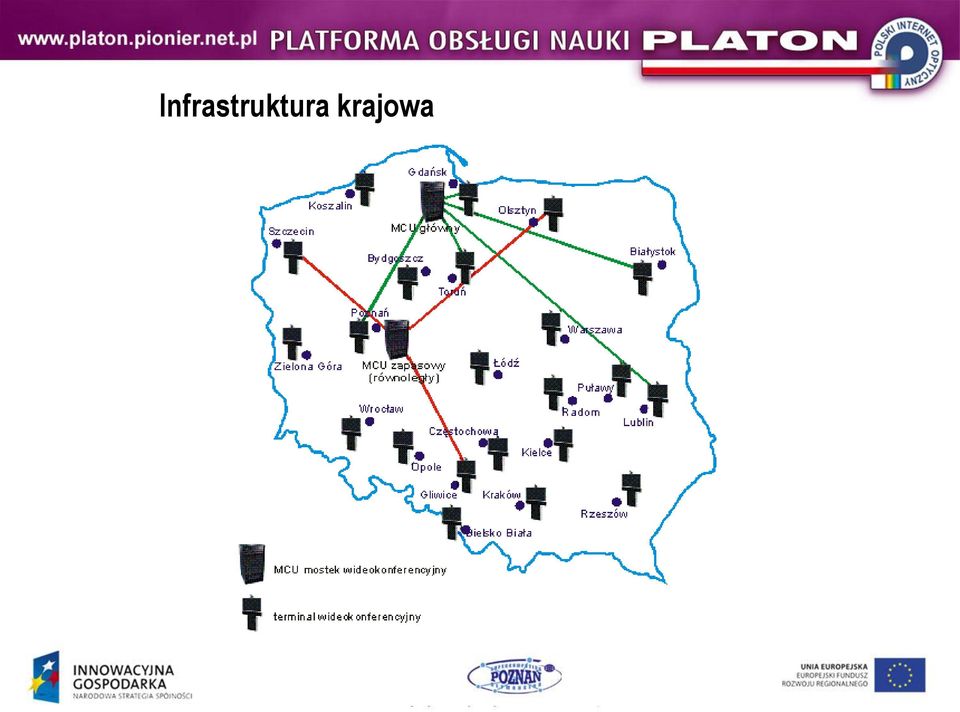

4 Infrastruktura krajowa

5 Węzeł serwerowy mostek wideokonferencyjny MCU zapewniający 40 jednoczesnych połączeń Full HD z rozdzielczością 1080p, gatekeeper pozwalający na rejestrację co najmniej 100 urządzeń serwer archiwizacji zapewniający 10 jednoczesnych połączeń i dający możliwość zapisania co najmniej 30 godzin wideokonferencji wysokiej jakości serwer strumieniowania zapewniający jednoczesne strumieniowanie do co najmniej 400 użytkowników Urządzenia serwerowe mają zapewniony bezpośredni dostęp do sieci szkieletowej PIONIER łączami GigabitEthernet, gwarantowane zasilanie oraz odpowiednie warunki pracy w klimatyzowanym pomieszczeniu.

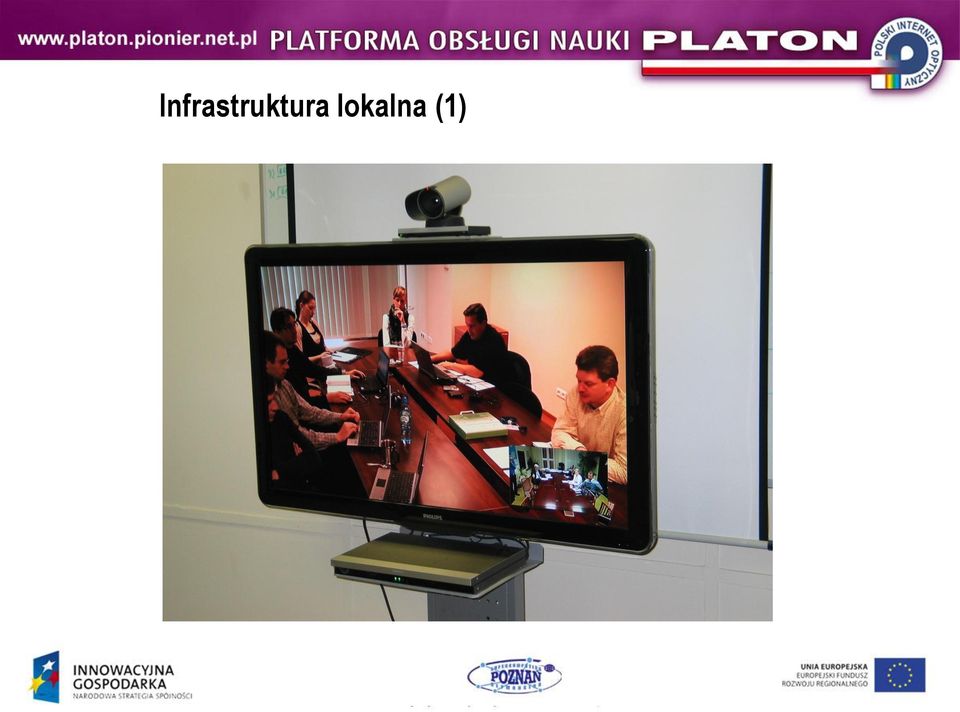

6 Infrastruktura lokalna (1)

7 Infrastruktura lokalna (2) Węzeł wideokonferencyjny stanowi wideoterminal wysokiej rozdzielczości wraz z niezbędnym osprzętem i oprogramowaniem. Węzeł taki znajduje się w każdym z 22 MAN-ów, w specjalnie przeznaczonej i zaadaptowanej do tego celu sali wideokonferencyjnej. W skład wyposażenia węzła wideokonferencyjnego wchodzą: kodek sprzętowy H.323/SIP obsługujący rozdzielczość Full HD 1080p oraz zapewniający możliwość podłączenia prezentacji z dodatkowego komputera lub innego źródła. telewizor LCD p projektor 1080p kamera, mikrofon, głośniki, okablowanie, stojak na urządzenia 5 licencji na oprogramowanie wideokonferencyjne

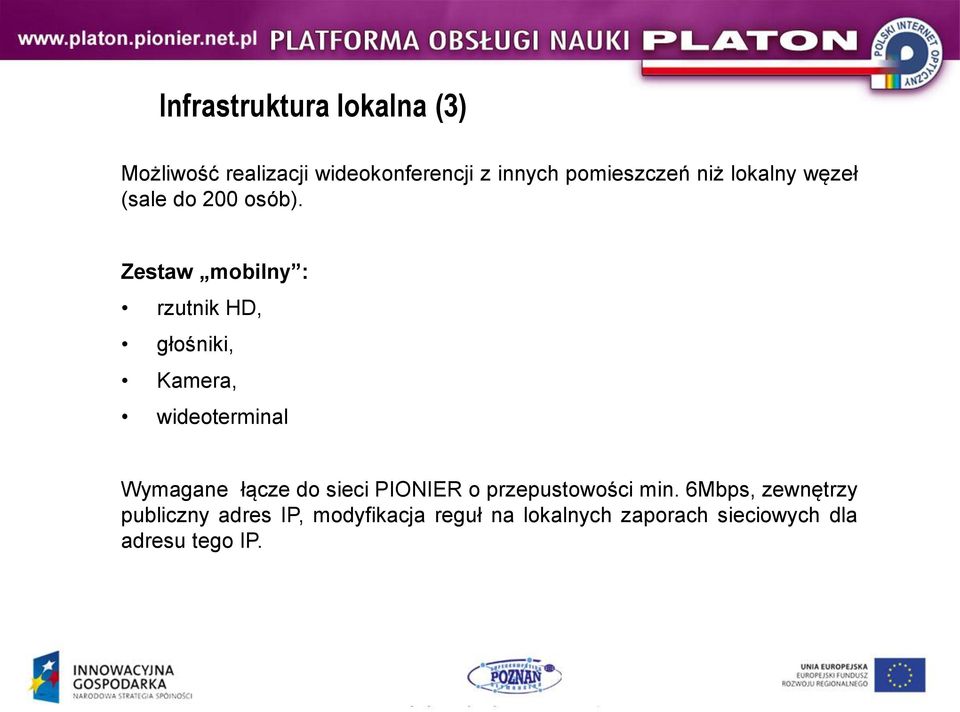

8 Infrastruktura lokalna (3) Możliwość realizacji wideokonferencji z innych pomieszczeń niż lokalny węzeł (sale do 200 osób). Zestaw mobilny : rzutnik HD, głośniki, Kamera, wideoterminal Wymagane łącze do sieci PIONIER o przepustowości min. 6Mbps, zewnętrzy publiczny adres IP, modyfikacja reguł na lokalnych zaporach sieciowych dla adresu tego IP.

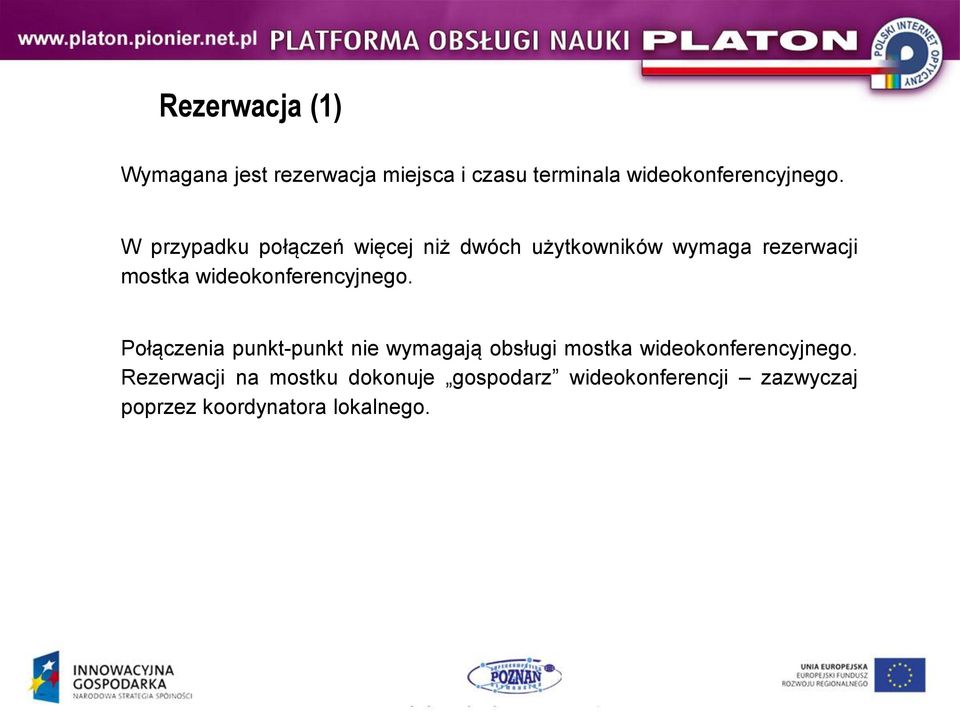

9 Rezerwacja (1) Wymagana jest rezerwacja miejsca i czasu terminala wideokonferencyjnego. W przypadku połączeń więcej niż dwóch użytkowników wymaga rezerwacji mostka wideokonferencyjnego. Połączenia punkt-punkt nie wymagają obsługi mostka wideokonferencyjnego. Rezerwacji na mostku dokonuje gospodarz wideokonferencji zazwyczaj poprzez koordynatora lokalnego.

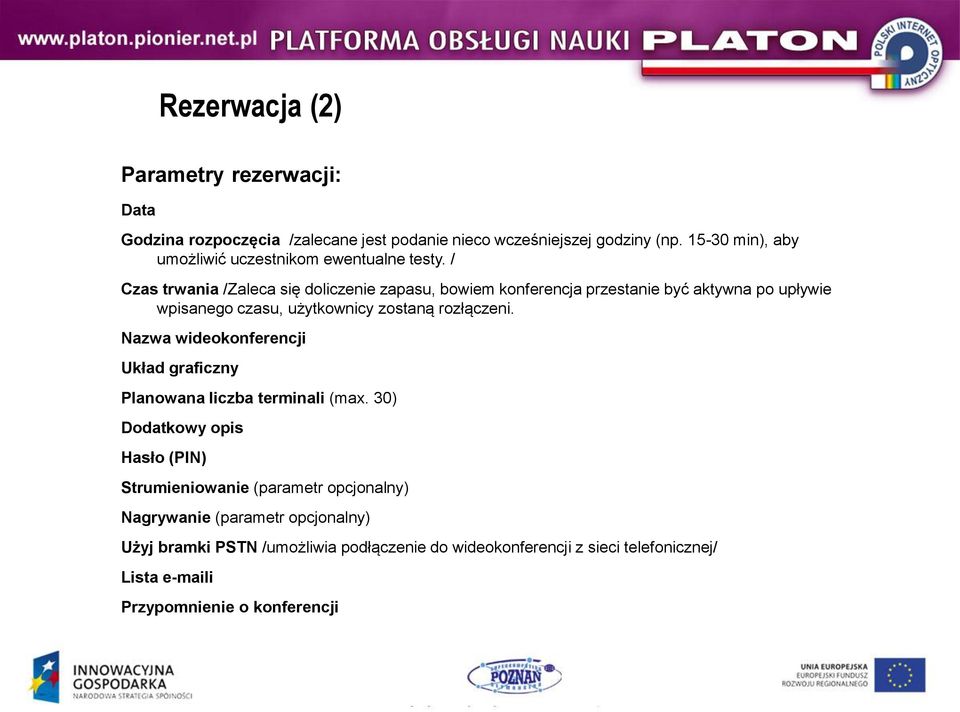

10 Rezerwacja (2) Parametry rezerwacji: Data Godzina rozpoczęcia /zalecane jest podanie nieco wcześniejszej godziny (np min), aby umożliwić uczestnikom ewentualne testy. / Czas trwania /Zaleca się doliczenie zapasu, bowiem konferencja przestanie być aktywna po upływie wpisanego czasu, użytkownicy zostaną rozłączeni. Nazwa wideokonferencji Układ graficzny Planowana liczba terminali (max. 30) Dodatkowy opis Hasło (PIN) Strumieniowanie (parametr opcjonalny) Nagrywanie (parametr opcjonalny) Użyj bramki PSTN /umożliwia podłączenie do wideokonferencji z sieci telefonicznej/ Lista i Przypomnienie o konferencji

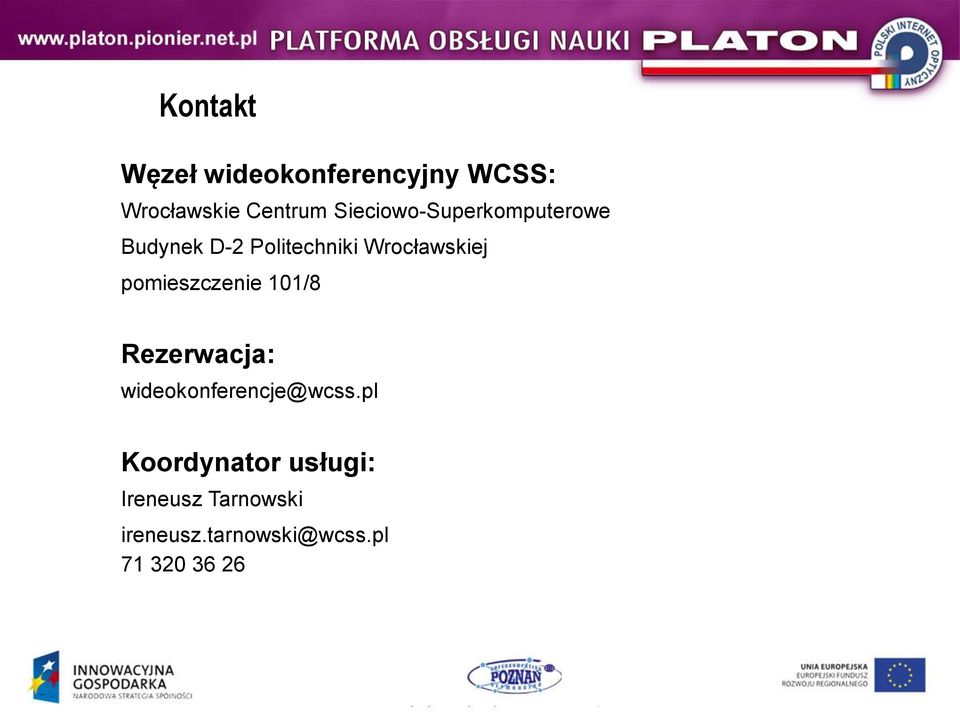

11 Kontakt Węzeł wideokonferencyjny WCSS: Wrocławskie Centrum Sieciowo-Superkomputerowe Budynek D-2 Politechniki Wrocławskiej pomieszczenie 101/8 Rezerwacja: Koordynator usługi: Ireneusz Tarnowski
