TYP: ZT ZT ZT ZT-980-4

Transkrypt

1 ZAKŁADY MASZYN I URZĄDZEŃ TECHNOLOGICZNYCH UNITRA-UNIMA INSTRUKCJA TECHNICZNA ZASILACZ REGULOWANY TYP: ZT ZT ZT ZT WARSZAWA 1974 Skanowane 2016

2 SPIS TREŚCI: 1. Przeznaczenie 2. Dane techniczne 3. Opis techniczny 3.1. Transformator sieciowy, prostownik i filtr główny 3.2. Stabilizator pomocniczy 3.3. Źródło napięcia odniesienia 3.4. Wzmacniacz sygnału błędu 3.5. Tranzystory mocy i miernik 4. Obsługa 5. Kalibracja 6. Zestawienie materiałowe 7. Rysunki 7.1. Schemat ideowy 7.2. Karty uzwojeń transformatorowe

3 1. Przeznaczenie Zasilacze regulowane typ ZT-980 tworzą rodzinę źródeł prądu stałego o następujących zakresach napięć i prądów: ZT-980 I II III IV Napięcie wyjściowe 0-10V 0-20V 0-50V 0-100V Prąd wyjściowy 0-5A 0-2, 5A 0-1A 0-0, 5A Maksymalna moc wyjściowa wszystkich zasilaczy jest jednakowa i wynosi 50W. Regulacja skokowa przy pomocy przełączników obrotowych i płynna /potencjometr/ zapewnia dokładne pokrycie zakresu regulowanych napięć i prądów* Zasilacze typ ZT-980 odznaczają się wysokim współczynnikiem stabilizacji napięcia, nieznacznym poziomem szumów i tętnień, małą wartością rezystancji wyjściowej w zakresie stabilizacji napięcia. Dzięki połączeniu stabilizacji napięciowej i prądowej uzyskujemy zabezpieczenie zarówno źródła jak i odbiornika przed przeciążeniem. Przejście ze stabilizacji napięciowej na prądową i odwrotnie następuje automatycznie w zależności od wartości obciążenia. Niezależnie od zacisków wyjściowych przewidziane są zaciski dodatkowe, które powinny być łączone bądź bezpośrednio z zaciskami wyjściowymi za pomocą zwor, lub za pomocą dodatkowych przewodów z tymi punktami obciążenia, w których pożądane jest utrzymanie parametrów wyjściowych zasilacza. Dzięki tym zaciskom możliwa jest kompensacja oporności przewodów łączących wyjście zasilacza z obciążeniem. Zasilacz ten jest więc uniwersalnym źródłem prądu stałego wysokiej jakości. Stworzenie rodziny zasilaczy zapewnia pokrycie szerokiego wachlarza napięć i prądów.

4 2. DANE TECHNICZNE Napięcie i prąd wyjściowy regulowane są skokowo i płynnie od 0 do wartości max. Wykonanie Obciążenie prądem Podzakresy prądowe stałym Impedancja wyjściowa Stabilizator napięcia Stabilizator prądu ZT I 0-5 A 1 mom 0,5 Kom 0-10V II ma 10 mom 4 Kom 0-5A III 0-50 ma 100 mom 10 Kom 2T I 0-2,5 A 1 mom 1,5 Kom 0-20V II ma 10 mom 10 Kom 0-2,5A III 0-25 ma 100 mom 30 Kom 2T I 0-1 A 5 mom 2,5 Kom 0-50V II ma 50 mom 20 Kom 0-1 A III 0-10 ma 500 mom 60 Kom 2T I 0-0,5 A 15 mom 5 Kom V II 0-50 ma 150 mom 30 Kom 0-0,5 A III 0-5 ma 1,5 om 100 Kom Zakres stabilizacji 220V ±10% Współczynnik stabilizacji napięcia Współczynnik stabilizacji prądu Napięcie szumów i tętnień przy stabilizacji napięcia 200µVsk Prąd szumów i tętnień przy stabilizacji prądu 200µA/A Współczynnik temperaturowy przy stabilizacji napięcia 0,01% / C Współczynnik temperaturowy przy stabilizacji prądu 0,01% / C Zakres temperatur pracy O Wymiary zewn. Wysokość x długość x szerokość 170 x 330 x 225 Ciężar Pobór mocy przy obc. max. 9,5 kg 140VA

5 3. OPIS TECHNICZNY Rodzina zasilaczy regulowanych składa się z czterech typów o jednakowej mocy wyjściowej 50W różniących się zakresami napięć i prądów. Wszystkie zasilacze są regulowane od 0 do wartości max., zasilacze są stabilizowane prądowo i napięciowo. Regulacja napięcia wyjściowego odbywa się skokowo za pomocą przełącznika obrotowego stabilizatora napięcia. Potencjometrem umieszczonym na osi przełącznika obrotowego możemy regulować wartość napięcia płynnie w granicach 10% Vmax, wartość napięcia wyjściowego możemy odczytać na mierniku umieszczonym na płycie czołowej w pozycji przełącznika przyrządu - V. Analogicznie regulujemy wartość prądu wyjściowego /przełącznik stabilizatora prądu i potencjometr regulacji płynnej/. Dodatkowo zakres stabilizacji prądu podzielony jest na trzy podzakresy 0~lmax, 0-0, 1 Imax, 0-0,01 Imax. Pomiar prądu w pozycji przełącznika przyrządu - A, Zacisk może być łączony zarówno z zaciskiem + jak i "-". Na największym zakresie prądu włączony jest wentylator chłodzący radiatory z tranzystorami mocy. Zasilacze są tak skonstruowane, że przy zmianie typu konstrukcja mechaniczna pozostaje bez zmiany, natomiast zmianie ulegają: transformator, diody prostownicze, tranzystory kaskady, kondensatory, filtru, oraz niektóre rezystory i potencjometry. Natomiast bez zmiany pozostają w każdym typie układy zasilaczy pomocniczych, źródła napięcia odniesienia i wzmacniaczy sygnału błędu znajdujących się na wspólnej płytce drukowanej, 3.1. Transformator sieciowy, prostowniki, filtr główny Transformator sieciowy zasila prostownik i, filtr główny oraz układ stabilizatora pomocniczego. Równolegle do uzwojenia pierwotnego transformatora dołączony jest poprzez styki przełącznika PK wentylator S. Wentylator umieszczony jest pod radiatorami tranzystorów mocy i włączony jest za pomocą klawisza najwyższego podzakresu prądowego. Bezpiecznik B umieszczony jest na tylnej płycie zasilacza. Prostownik główny zbudowany jest z diod D16, D17 i D18, D19 w układzie Graetza. Kondensatory C16, C17 zabezpieczają przed szkodliwymi efektami modulacyjnymi. Filtr główny składa się z kondensatorów elektrolitycznych C14 i C15, Rezystor R79 zapewnia szybkie rozładowanie pojemności filtru. W przypadku IV typu zasilacza pojemności C14 i C15 połączone są szeregowo a rezystor R79 składa się z dwóch jednakowych rezystorów spełniających jednocześnie rolę rezystancji wyrównujących napięcia na C14 i C Stabilizator pomocniczy Jest to prosty stabilizator służący do zasilania układów wzmacniaczy błędu. Daje on symetryczne napięcia stałe dodatnie i ujemne względem zacisku + zasilacza podstawowego. W układzie dającym napięcie dodatnie pracują dwie diody Zenera D 10 i tranzystor T5, a w układzie dającym napięcie ujemne dwie diody Zenera D11 i T6. Uzwojenia przekaźników P1 i P2 zasilane są z prostownika pkt. A/28 na schemacie.

6 3.3. Źródło napięcia odniesienia Źródło napięcia odniesienia zasilane jest z końcówek 23 i 19 transformatora sieciowego. Napięcie zmienne prostowane przez D1 i filtrowane przez C1 zasila układ stabilizatora. Na tranzystorach T1, T2 i diodzie D2 zbudowany jest stabilizator prądu, stanowiący dużą rezystancję szeregową dla diod Zenera D3 i D4, Napięciem z diod D3 i D4 zasilany jest układ stabilizatora napięcia /T3, T4, D5/. Napięcie odniesienia pobierane jest z diod D6, D7. Diody D6, D7 spełniają rolę elementów kompensujących wpływ temperatury - są to diody BZ11C5V6 o ujemnym współczynniku temperaturowym TKUZ Wzmacniacze błędu Zbudowane są w układzie dwóch dwustopniowych wzmacniaczy różnicowych, przy czym jeden pracuje w układzie stabilizatora napięcia, a drugi w układzie stabilizatora prądu. Na wejście wzmacniacza błędu pracującego w układzie stabilizatora napięcia /baza T7/ podawane jest napięcie ze źródła odniesienia, a napięcie wyjściowe regulowane jest względem zacisku "+", Przy pomocy IR13 - R21 możemy ustawić skokowo wartość napięcia a przy pomocy potencjometru R22 płynnie między każdymi dwiema pozycjami skokowymi. Przez rezystory te płynie prąd o stałej wartości, więc liniowym zmianom wartości rezystancji R13-R22 odpowiada liniowa regulacja napięcia wyjściowego. Wzmacniacz błędu w układzie stabilizatora prądu pracuje analogicznie z tym, że napięcie ze źródła odniesienia porównywane jest ze spadkiem napięcia na rezystorach szeregowych /R73 i R74 dla podzakresu I/, R73, R74, R69, R68, R70 /dla podzakresu II/, a R73, R74, R65, R66, R67 dla podzakresu III. Rezystory szeregowe są tak dobrane, że dla każdego podzakresu prądowego max. spadek napięcia przy max, prądzie dla danego podzakresu wynosi 1V. Regulacja wartości prądu wyjściowego przebiega analogicznie jak napięcia /R50 - R58 skokowo, i R59 płynnie/. Dwustopniowe wzmacniacze prądu w układzie różnicowym zapewniają duże wzmocnienie /~ 1000/ oraz prawidłową pracę w szerokim zakresie temperatur. Zastosowano wyłącznie półprzewodniki krzemowe. Diody D12, D13 i rezystor R36 spełniają rolę klucza. Jeżeli układ pracuje jako stabilizator napięcia, przewodzi dioda D12 a D13 jest zatkana i tranzystory szeregowe są sterowane ze wzmacniacza sygnału błędu stabilizatora napięcia. Przy stabilizacji prądu przewodzi dioda D13, a dioda D12 jest zatkana i tranzystory szeregowe sterowane są ze wzmacniacza sygnału błędu w układzie stabilizatora prądu. Przy pomocy potencjometru R27 ustawiamy 0 napięcia wyjściowego, a przy pomocy R45-0 prądu wyjściowego. R11 służy do ustawienia max. wartości napięcia dla danego typu, a R48 - max. wartości prądu na I podzakresie. Tranzystor T15 i przekaźnik P1 stanowią układ przełączający lampki sygnalizacyjne. Jeżeli zasilacz pracuje jako zasilacz napięciowy, tranzystor T15 przewodzi i świeci się lampka stabilizatora napięcia. Jeżeli zasilacz pracuje jako prądowy, tranzystor T15 zostaje zatkany, przekaźnik P1 zamyka obwód L2 i świeci się lampka stabilizatora prądu. Diody D20 i D21 zabezpieczają tranzystor T15 przed uszkodzeniem.

7 3.5. Tranzystory mocy i miernik Kaskadę tranzystorów szeregowych twarzą: T16, T17, T18, T19. Tranzystory T18 i T19 umieszczone są na radiatorach żebrowanych nad wentylatorem S. Tranzystor T17 i diody D16, D17, D14, umieszczone są na wspólnym radiatorze. Na oddzielnym radiatorze umieszczone są również diody D18, D19. Tranzystor T16 znajduje się na płytce drukowanej. Dioda D14 zabezpiecza tranzystory mocy przed zmianą polaryzacji przestrzeni, kolektor - emiter w przypadku wymuszonego zewnętrznie wzrostu napięcia na zaciskach zasilacza. Dioda D15 zabezpiecza układ w przypadku zewnętrznego wymuszenia zmiany biegunowości zacisków wyjściowych. Zacisk może być połączony z zaciskiem + lub, -. Układ miernika zapewnia pomiar napięcia i prądu. Rodzaj pomiaru wybierany jest przełącznikiem znajdującym się na płycie czołowej. Przełączenie podzakresu stabilizatora prądowego jest jednoznaczne z taką samą zmianą zakresu amperomierza tzn. zakres miernika jest równy max. wartości prądu włączonego podzakresu. Przekaźnik P2 spełnia rolę przełącznika dla najwyższego podzakresu prądowego. 4. OBSŁUGA Po włączeniu przyrządu do sieci zapala się światełko pod napisem "stabilizator napięcia" lub "stabilizator prądu". Ustawiamy żądaną wartość napięcia przy pomocy przełącznika obrotowego i dokładnie przy pomocy potencjometru, odczytując wskazanie miernika w położeniu V. Analogicznie przy stabilizacji prądowej ustawiamy żądaną wartość prądu skokowo i płynnie, odczytując wskazanie miernika w położeniu przełącznika "A". Regulacja płynna zapewnia pokrycie zakresu między dwiema kolejnymi pozycjami skokowymi bez punktów nieciągłości. Przykładowo między 3 i 4V możemy płynnie ustawić wartości od 2, 9 V do 4, 1 V.

8 5. KALIBRACJA 5.1. Wyzerować mechanicznie wskaźnik. Włączyć zasilacz do sieci i pozostawić w stanie włączonym bez obciążenia na okres 20 min* 5.2. Wcisnąć klawisz najwyższego podzakresu prądowego i ustawić max. wartość prądu /przełącznik i potencjometr stabilizatora prądu skręcone max. w prawo/ Ustawić "0" napięcia wyjściowego przełącznika stabilizatora napięcia i potencjometr dokładnej regulacji skręcić max. w lewo Między zaciski wyjściowe włączyć miliwoltomierz o zakresie pomiarowym rzędu 10mV i przy pomocy R27 ustawić napięcie wyjściowe na Ustawić napięcie wyjściowe na wartość max. dla danego typu /tzn. przełącznik obrotowy stabilizatora napięcia i potencjometr dokładnej regulacji max. skręcony w prawo/. 5.6 Między zaciski zasilacza włączyć woltomierz cyfrowy umożliwiający odczyt z dokładnością 0,2% i ustawić przy pomocy R11 wartość max. napięcia dla danego typu %. 5.7 Wcisnąć klawisz najwyższego podzakresu prądowego, ustawić przełącznik i potencjometr stabilizatora prądu w pozycji 0, ustawić max. wartość napięcia.włączyć między zaciski wyjściowe miliamperomierz o zakresie 10mA i ustawić 0 prądu wyjściowego przy pomocy R Ustawić przełącznikiem i potencjometrem stabilizatora prądu max. wartość prądu na najwyższym podzakresie prądowym i przy pomocy R48 ustawić wartość znamionową % korzystając ze wskaźnika zewnętrznego o klasie dokładności 0, Włączyć podzakres 0,1 lmax i przy pomocy R69 ustawić wartość znamionową prądu jak w p Włączyć podzakres 0,01 Imax i przy pomocy R66 ustawić wartość znamionową prądu jak w p Sprawdzić klasę amperomierza korzystając z miernika zewnętrznego o klasie dokładności 0,2 - przeprowadzić regulację przy pomocy R64 dla max* wartości prądu wyjściowego Sprawdzić klasę woltomierza korzystając z miernika zewnętrznego o klasie dokładności 0,2, regulację przeprowadzić przy pomocy R60 dla max. wartości napięcia wyjściowego Powtórzyć punkty i 5.12.

9 6. ZESTAWIENIE MATERIAŁOWE 6.1. Wykaz elementów wspólnych dla wszystkich typów zasilaczy ZT-980 Tranzystor Diody Tl - B0527II Dl - BA562 T2 - BC527II D2 - BZ11C5V6 T3 - B0527II D3 - BZ11C11 T4 - BC527II D4 - BZ11C11 T5 - BC527II D5 - BZ11C11 T6 - BC177B D6 - BZ11C5V6 T7 - BC527II D7 - BZ1105V6 T8 - B0527II D8 - BA562 T9 - BC177B D9 - BA562 T10 - BC177B D10 - BZ11C7V5 2 szt. T11 - BC177B D11 - BZ11C7V5 2 szt. T12 - B0177B D12 - BAY55 T13 - B0527II D13 - BAY55 T14 - BC527II Dl 4 - BA562 T15 - BC527II D15 - BA562 D20 - BAY55 D21 - BAY55 D22 - D0G68 Kondensatory C1- KED 500 µf/50v Elwa C2- KEM - 20µF /50V C3- KED - 500µF /50V C4- KED 500 µf/50v C5- KES - 20 µf/25v C6- KES - 20 µf/25v C7- KFP II Ed pf/250 V Elwa C8- KFP II Ed pf/250 V C9- KFP II Ed pp/250 V C10- MKSE pp/250 V C11- KES - 10 µfp/50v C12- MKSE µf/250v Miflex 2 szt. C16 MKSE-011-0,47 µf/250v C17 - KSE-011-0,47µF/250V C18 - KES - 20 µf/25v Elwa

10 Rezystory R1 MŁT 5,6kom 0,25W 5% Omig R2 MŁT 560om 0,25W 5% " R3 MŁT 560om 0,25W 5% " R4 MŁT 18kom 0,25W 5% " R5 AT 6,8kom 0,25W 0,5% " R6 AT 15kom 0,25W 0,5% " R7 MŁT 1kom 0,25W 5% RB AT 1kom 0,25W 0,5% " R9 MŁT 1,8kom 0,25W 5% " R10 MŁT 1,8kom 0,25W 5% * R11 potenc. drutowy 10kom 1W nr kat Philips R12 AT 18,7kom 0,125W 0,5% Omig R24 MŁT 1kom 0,25W 5% " R25 MŁT 47kom 0,25W 5% " R26 MŁT 47kom 0,25W 5% " R27 potenc. Drutowy DL-101T-100om ±10% 0,5W - Telpod oś 10-P3 R28 MŁT 47kom 0,25 W 5% Omig R29 MŁT 1kom 0.25W 5% " R30 MŁT 2,7kom 0,25W 5% " R31 MŁT 68om 0,25W 5% R32 MŁT 68om 0,25W 5% R33 MŁT 22kom 0,25W 5% " R34 MŁT 10kom 0,25W 5% " R35 MŁT 1kom 0.25W 5% " R36 MŁT 22kom 0,25W 5% " R37 MŁT 2,7kom 0,25W 5% " R38 MŁT 68om 0,25W 5% " R39 MŁT 68om 0.25W 5% " R40 MŁT 10kom 0,25W 5% * R41 MŁT 10kom 0,25W 5% R42 MŁT 1kom 0,25W 5% R43 MŁT 47kom 0,25W 5% R44 MŁT 47kom 0,25W 5% " R45 potenc. Drutowy DL-101T-100om ±10% 0,5W - Telpod oś 10-P3 R46 MŁT 47kom 0,25W 5% Omig R47 MŁT 1kom 0,25W 5% R48 potenc. drutowy 4,7kom 1W nr kat Philips R49 AT 25,6kom 0,125W 0,5% Omig R50 AT 264om 0,125W 0,5% R51 AT 264om 0,125W 0,5% " R52 AT 264om 0.125W 0,5% " R53 AT 264om 0,125W 0,5% " R54 AT 264om 0,125W 0,5% " R55 AT 264om 0.125W 0,5% " R56 AT 264om 0,125W 0,5% " R57 AT 264om 0,125W 0,5% " R58 AT 232om 0,125W 0,5% " R59 potenc. drutowy om Philips R60 potenc. drutowy 15kom 1W nr kat Philips

11 R61 MŁT 10kom 5 % 0,25W Omig R62 MŁT 10kom 5% 0,25W " R63 MŁT 7,5kom 5% 0,25W " R64 potenc. drutowy 4,7kom 1W nr kat Philips R72 MŁT 10kom 5% 0,25W Omig R75 MŁT 33om 5% 0,25W R76 MŁT 33om 5% 0,25W " R77 MŁT 56kom 5 % 0.25W " R78 MŁT 56kom 5% 0,25W " R80 MŁT 100om 5% 0,5 W " R81 AT 1kom 0,5% 0,25W " R82 MŁT 150om 5 % 0,25W " Miernik MP3A 100µA wyk. specjalne wg KU (1 4)/75 "Era" L1 lampka telefoniczna 24V 0,05A L2 lampka telefoniczna 24V 0,05A PI przekaźnik MT6 nr kat /16-40V 1250om/ P2 przekaźnik elektromag. serii 15 nr kat P01 przełącznik 10-pozycjowy wg dok.mech. P02 przełącznik 10-pozycjowy wg dok.mech. PK1 przełącznik 3-klawiszowy "Isostat" wg karty zamówień PP1 przełącznik błyskawiczny TP1-2 W1 przełącznik błyskawiczny TP1-2 PS silnik SAZ-2/220V R83 MŁT 220om 5 % 0,5W R84 MŁT 220om 5% 0,5W

12 6.2. Wykaz elementów odrębnych dla każdego typu Wykaz elementów odrębnych dla zasilacza ZT-980-I 10V 5A Tranzystory Diody Kondensatory T 16 - BO 527 II Dl 6 - BYP680-50R C µf/15v KEN T 17-2N 3054 Dl 7 - " C µf/35v "Ducati" T 18-2N 3055 Dl 8 " C µF/35V "Dueati" T 19-2N 3055 D19 - " C19 - KTFt 200µF/15V Elwa Rezystory R13 AT 4, 8kom 0,125W 0,5% Omig R14 AT 4,8kom 0,125W 0,5% " R15 AT 4,8kom 0,125W 0, 5 % " R16 AT 4,8kom 0,125W 0,5% " R17 AT 4,8kom 0,125W 0,5% " R18 AT 4,8kom 0,125W 0,5% " R19 AT 4,8kom 0,125W 0,5% " R20 AT 4,8kom 0,125W 0,5% " R21 AT 1,6kom 0,125W 0, 5 % " R22 potenc. drutowy ,2kom Philips R23 AT 61,9kom 0,25W 0,5% Omig R65 AT 34om 0,25W 0,5% " R66 potenc. DL 101-T 47om 10% 0,5W oś 10-P3 Telpod R67 AT 34om 0.25W 0,5% Omig R68 AT 10om 0,25W0,5% 3 sztuki równolegle R69 potenc.drutowy DL 101-T 10om 10% 0,5W 10-P3 Telpod R70 AT 10om 0.25W 0,5% 3 sztuki równolegle R71 MŁT 1,8kom 1 W 5% Omig R73 0,4om 3A R74 0,4om 3A R79 MŁT 560om 2 W 5%

13 Wykaz elementów odrębnych dla zasilacza ZT-980-II 20V 2,5A Tranzystory Diody Kondensatory T16 - BC 527 II D16 - BYP R C13 - KEN 500µF/50V T17-2N 3055 Dl7 - " C µF/50V "Ducati" T18-2N 3055 Dl 8 - " C µF/50V "Ducati" T19-2K 3055 D19 - " C19 - KTFt-100µF/25V Elwa Rezystory R13 AT 4,02kom 0,125W 0,5% Omig R14 AT 4,02kom 0,125W 0,5% " R15 AT 4,02kom 0,125W 0,5% " R16 AT 4,02kom 0,125W 0,5% " R17 AT 4,02kom 0.125W 0,5% " R18 AT 4,02kom 0,125W 0,5% " R19 AT 4,02kom 0,125W 0,5% " R20 AT 4,02kom 0,125W 0,5% " R21 AT 3,65kom 0,125W 0,5% " R22 potenc. drutowy ,7kom Philips R23 AT " 130kom 0,25W 0,5% Omig R65 AT 61,9om 0,25W 0,5% " R66 potenc. drutowy DL-101T 100om 10% 0,5W oś 10P3 Telpod R67 AT 61,9om 0,25W 0,5% Omig R68 AT 18om 0,25W 0,5% 3 szt. równolegle R69 potenc. drutowy DL-101T 10om 10% 0,5W oś 10P3 Telpod R70 AT 18om 0,25W 0,5% 3 szt. równolegle R71,,i/C 3,3kom 1 W 5% R73 0,8om 2A R74 0,8om 2A R79 MŁT 1kom 2 W 5% Omig

14 Wykaz elementów odrębnych dla zasilacza ZT-980-III 50V 1A Tranzystory Diody Kondensatory T16 - BF 178 D16 BYP R C13 - KEN 500µF/70V T17-2N3441 D17 - " µF/100V "Ducati" T18-2N3442 D18 - " µF/100V "Ducati" T19-2N3442 D19 - " KTFt 50µF/70V "Elwa" Rezystory R13 AT 12kom 0,125W 0,5% Omig R14 AT 12kom 0,125W 0,5% " R15 AT 12kom 0,125W 0,5% " R16 AT 12kom 0,125W 0,5% " R17 AT 12kom 0,125W 0,5% " R18 AT 12kom 0.125W 0,5% " R19 AT 12kom 0,125W 0,5% " R20 AT 12kom 0,125W 0,5% " R21 AT 10kom 0,125W 0,5% " R22 potencj. drutowy kom Philips R23 AT 332kom 0,25W 0,5% Omig R65 AT 150kom 0,25W 0,5% " R66 potenc. drutowy DL-101T-330om 10% 0,5W oś 10P3 Telpod R67 AT 150om 0,25W 0,5% Omig R68 AT 15om 0,25W 0,5% " R69 potenc. drutowy DL-101T-33om 0,5W oś 10P3 Telpod R70 AT 15om 0,25W 0,5% Omig R71 MŁT 3,3kom 1 W 5% " R73 2om 1A R74 2om 1A R79 MŁT 3,3kom 2W 5% "

15 Wykaz elementów odrębnych dla zasilacza ZT-980-IV 100V 0,5A Tranzystory Diody Kondensatory T16 - BF257 D16 - BA562 C13 - KM 200µF/150V T17-2N3738 D17 - BA562 C µF/100V "Ducati" T18-2N3442 D18 - BA562 C µF/100V "Ducati" T19-2N3442 D19 - BA562 C19 - KTFt 10µF/150V 2 szt. równolegle Rezystory R13 AT 18kom 0,125W 0,5% Omig R14 AT 18kom 0,125W 0,5% " R15 AT 18kom 0,125W 0,5% " R16 AT 18kom 0,125W 0,5% " R17 AT 18kom 0,125W 0,5% '" R18 AT 18kom 0,125W 0,5% " R19 AT 18kom 0,125W 0,5% " R20 AT 18kom 0,125W 0,5% " R21 AT 16kom 0,125W 0,5% " R22 potenc. drutowy kom Pailips R23 AT 681 kom 0,25W 0,5% Omig R65 AT 340om 0,25W 0,5% " R66 potenc. drutowy DL-101T 470om 0,5W oś 10P3 Telpod R67 AT 340om 0,25W 0,5% Omig R68 AT 34om 0,25W 0,5% ** R69 potenc. drutowy D1-101T 47om ±10% 0,5W oś 10P3 Telpod R70 AT 54om 0,25W 0,5% Omig R71 MŁT 6,8kom 5% 1 W R73 4om 0,5A R74 4om 0,5A R79 MŁT 3,3kom 2W 5% Omig - 2 szt.

16

17

18

19

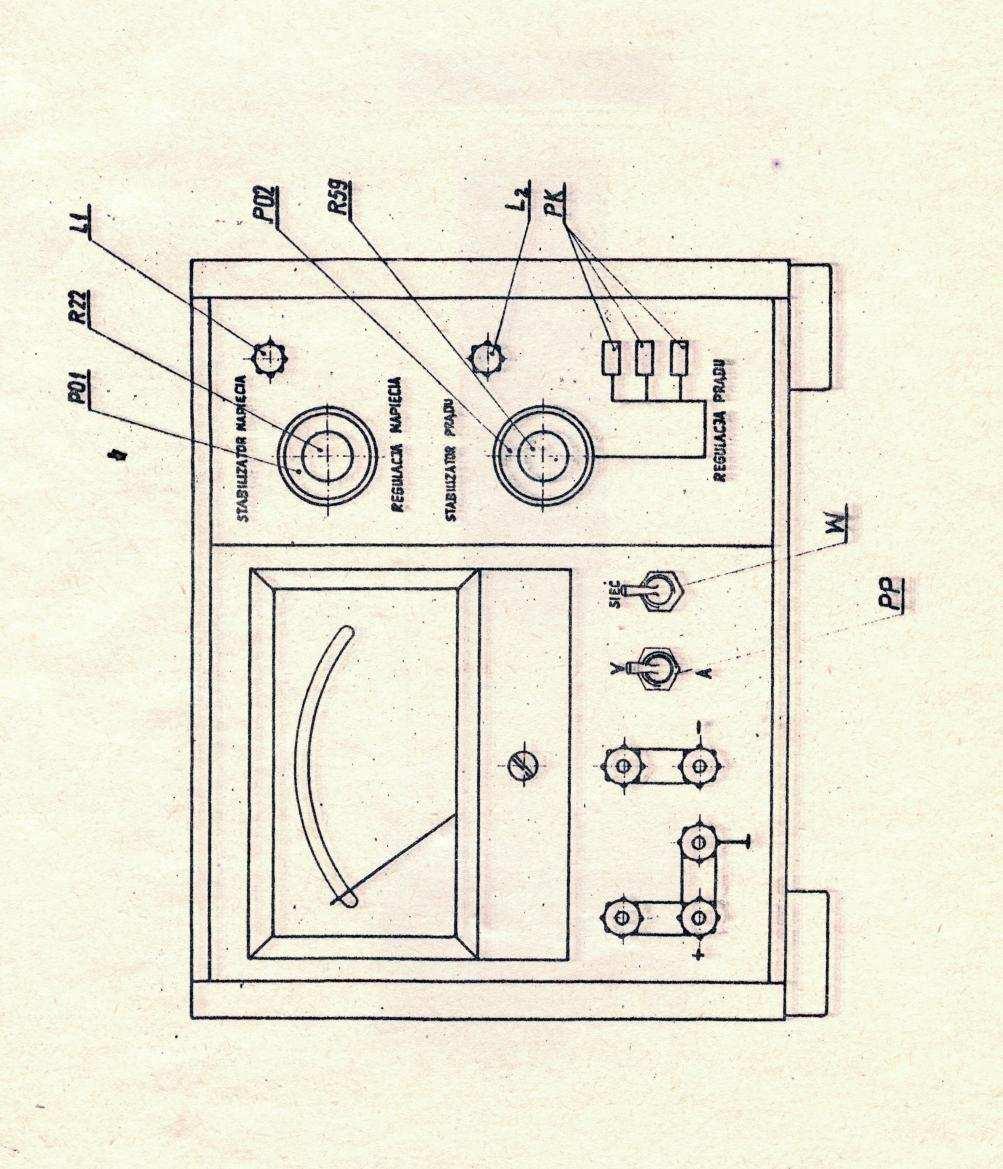

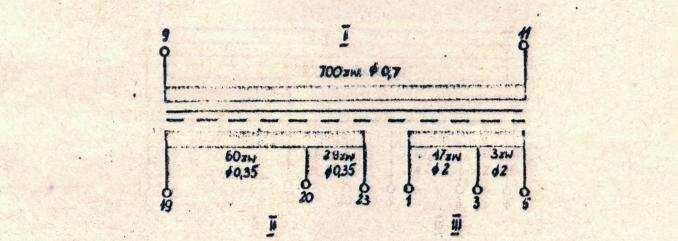

20 7.2. Karty uzwojeń transformatorów Karta uzwojeń transformatora do zasilacza regulowanego ZT /10V 5A/ Uzwojenia nawijać w kolejności I, II, III* Między uzwojeniem I i II oraz II i III założyć ekrany. Warstwy izolować od siebie 2 x bibułką kondensatorową, a uzwojenia 2 x ceratką olejową. Wyprowadzenie uzwojeń lutować do końcówek lutowniczych wg rys., a wyprowadzenia ekranów do końcówek 17 i 18. Całość impregnować w cerezynie Karta uzwojeń transformatora do zasilacza regulowanego ZT /20V 2,5A/ Opis jak w p

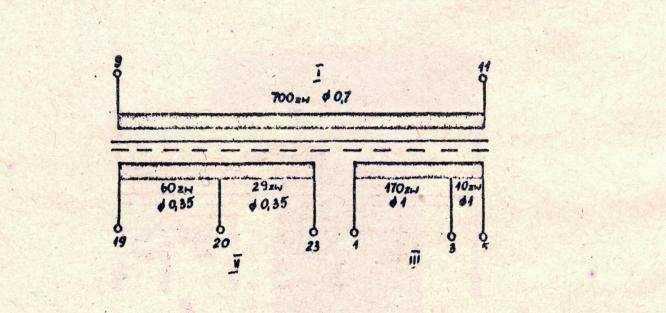

21 7,2.3. Karta uzwojeń transformatora do zasilacza regulowanego ZT /50V 1A/ Opis jak w p Karta uzwojeń transformatora do zasilacza regulowanego ZT /100V 0, 5A/ Opis jak w p
