PROJEKT BUDOWLANY REMONTU DZIEDZIŃCA ZAMKU W GOŁUCHOWIE

Transkrypt

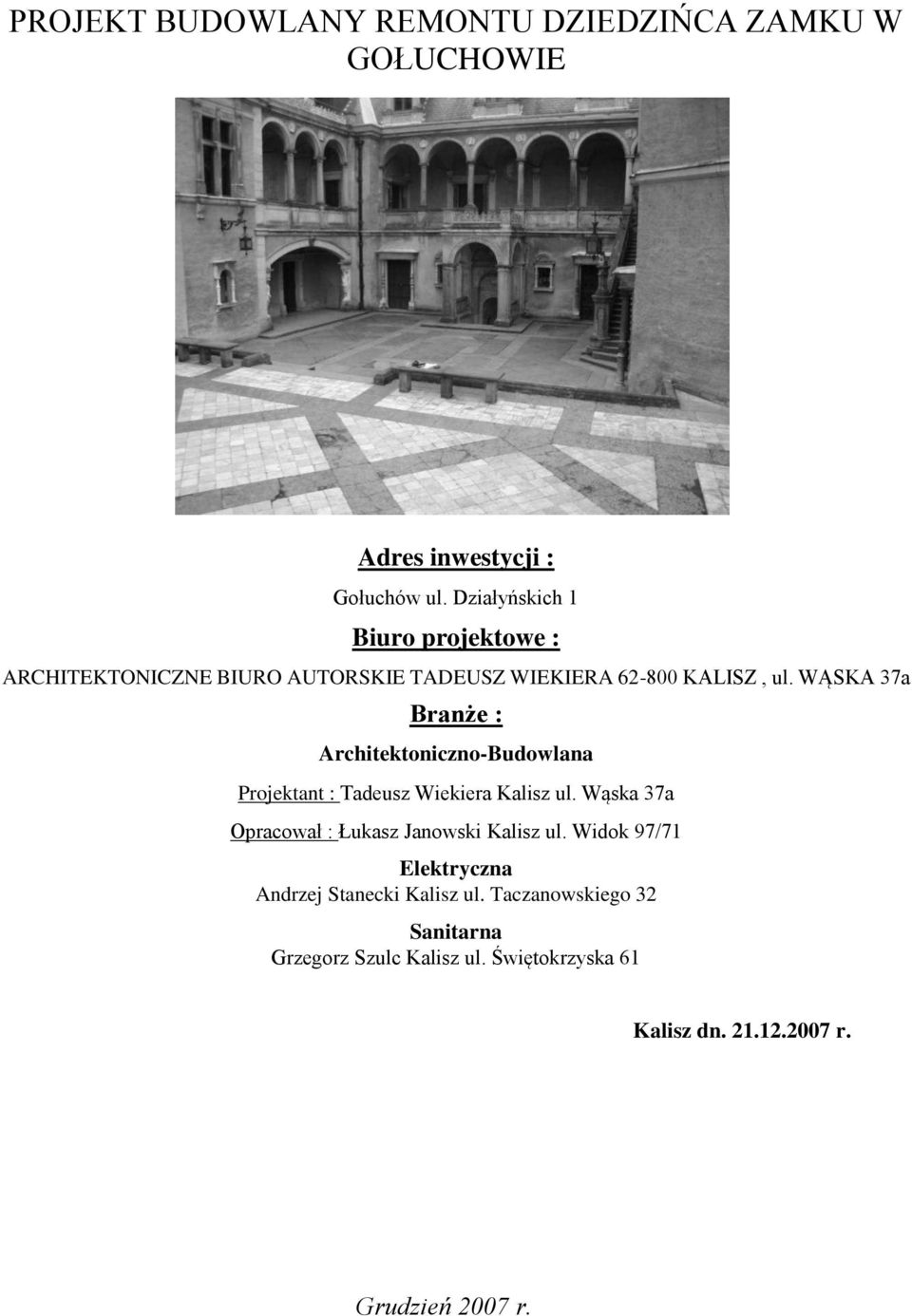

1 PROJEKT BUDOWLANY REMONTU DZIEDZIŃCA ZAMKU W GOŁUCHOWIE Adres inwestycji : Gołuchów ul. Działyńskich 1 Biuro projektowe : ARCHITEKTONICZNE BIURO AUTORSKIE TADEUSZ WIEKIERA KALISZ, ul. WĄSKA 37a Branże : Architektoniczno-Budowlana Projektant : Tadeusz Wiekiera Kalisz ul. Wąska 37a Opracował : Łukasz Janowski Kalisz ul. Widok 97/71 Elektryczna Andrzej Stanecki Kalisz ul. Taczanowskiego 32 Sanitarna Grzegorz Szulc Kalisz ul. Świętokrzyska 61 Kalisz dn r. Grudzień 2007 r.

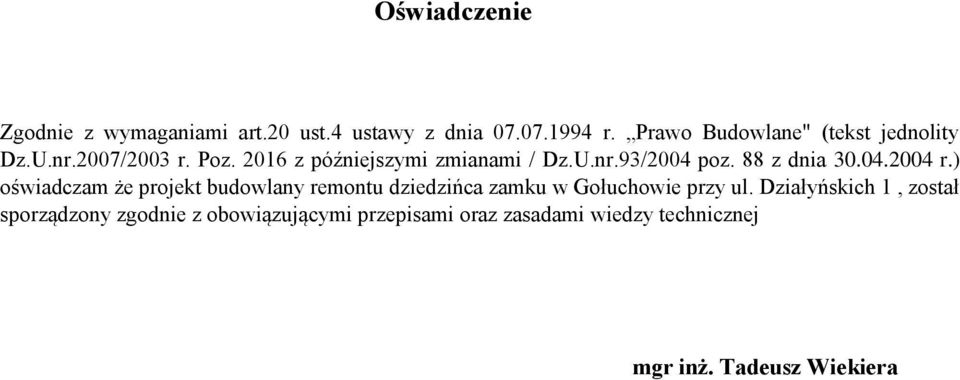

2 Oświadczenie Zgodnie z wymaganiami art.20 ust.4 ustawy z dnia r. Prawo Budowlane" (tekst jednolity Dz.U.nr.2007/2003 r. Poz z późniejszymi zmianami / Dz.U.nr.93/2004 poz. 88 z dnia r.) oświadczam że projekt budowlany remontu dziedzińca zamku w Gołuchowie przy ul. Działyńskich 1, został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej mgr inż. Tadeusz Wiekiera

3 OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO REMONTU DZIEDZIŃCA ZAMKU ZABYTKOWEGO W GOŁUCHOWIE Adres inwestycji : Gołuchów ul. Działyńskich 1 Biuro projektowe : ARCHITEKTONICZNE BIURO AUTORSKIE TADEUSZ WIEKIERA KALISZ, ul. WĄSKA 37a Projektanci : Branża : Architektoniczno-Budowlana Projektant : Tadeusz Wiekiera Kalisz ul. Wąska 37a Opracował : Łukasz Janowski Kalisz ul. Widok 97/71 Grudzień 2007 r.

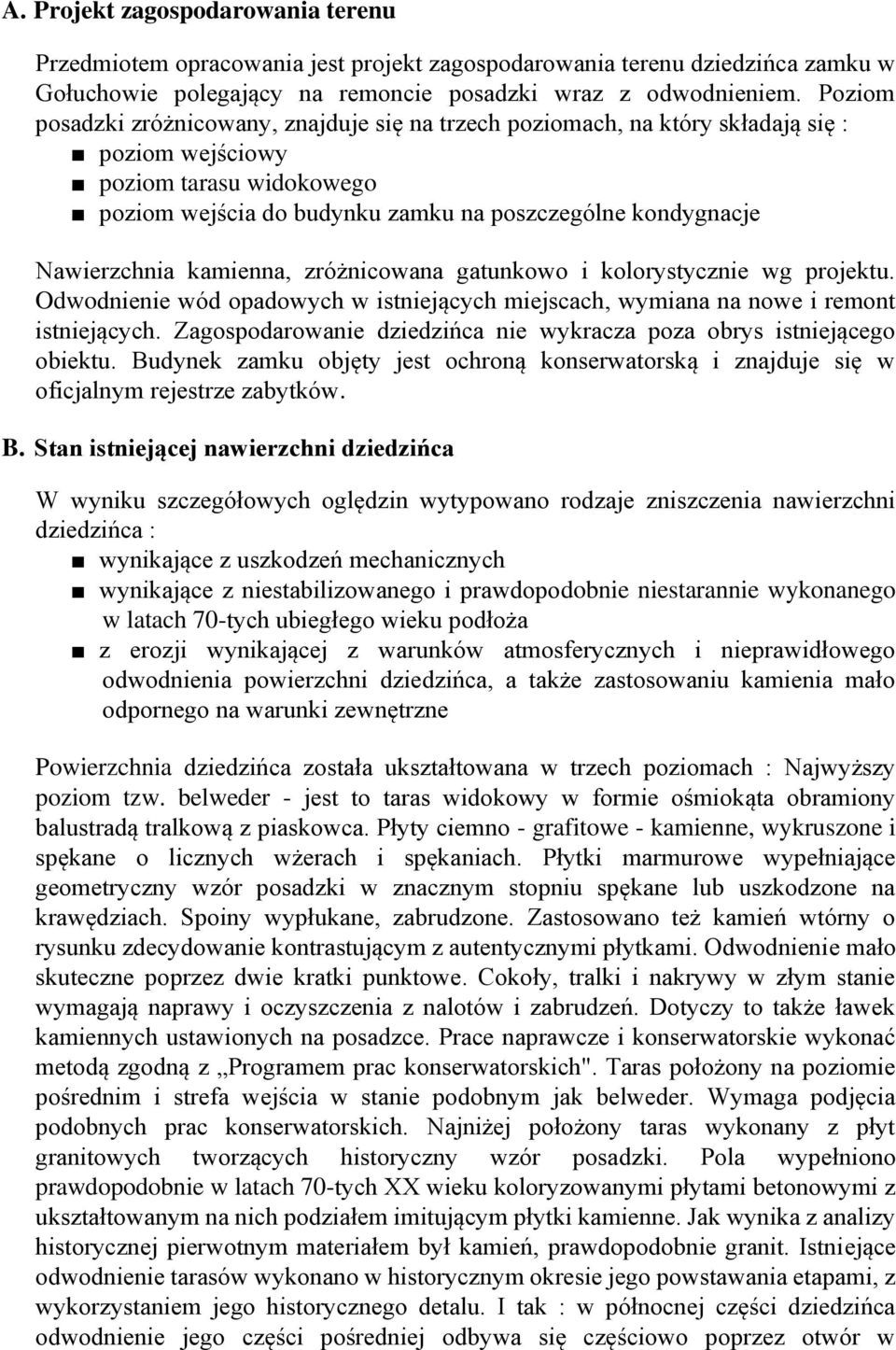

4 A. Projekt zagospodarowania terenu Przedmiotem opracowania jest projekt zagospodarowania terenu dziedzińca zamku w Gołuchowie polegający na remoncie posadzki wraz z odwodnieniem. Poziom posadzki zróżnicowany, znajduje się na trzech poziomach, na który składają się : poziom wejściowy poziom tarasu widokowego poziom wejścia do budynku zamku na poszczególne kondygnacje Nawierzchnia kamienna, zróżnicowana gatunkowo i kolorystycznie wg projektu. Odwodnienie wód opadowych w istniejących miejscach, wymiana na nowe i remont istniejących. Zagospodarowanie dziedzińca nie wykracza poza obrys istniejącego obiektu. Budynek zamku objęty jest ochroną konserwatorską i znajduje się w oficjalnym rejestrze zabytków. B. Stan istniejącej nawierzchni dziedzińca W wyniku szczegółowych oględzin wytypowano rodzaje zniszczenia nawierzchni dziedzińca : wynikające z uszkodzeń mechanicznych wynikające z niestabilizowanego i prawdopodobnie niestarannie wykonanego w latach 70-tych ubiegłego wieku podłoża z erozji wynikającej z warunków atmosferycznych i nieprawidłowego odwodnienia powierzchni dziedzińca, a także zastosowaniu kamienia mało odpornego na warunki zewnętrzne Powierzchnia dziedzińca została ukształtowana w trzech poziomach : Najwyższy poziom tzw. belweder - jest to taras widokowy w formie ośmiokąta obramiony balustradą tralkową z piaskowca. Płyty ciemno - grafitowe - kamienne, wykruszone i spękane o licznych wżerach i spękaniach. Płytki marmurowe wypełniające geometryczny wzór posadzki w znacznym stopniu spękane lub uszkodzone na krawędziach. Spoiny wypłukane, zabrudzone. Zastosowano też kamień wtórny o rysunku zdecydowanie kontrastującym z autentycznymi płytkami. Odwodnienie mało skuteczne poprzez dwie kratki punktowe. Cokoły, tralki i nakrywy w złym stanie wymagają naprawy i oczyszczenia z nalotów i zabrudzeń. Dotyczy to także ławek kamiennych ustawionych na posadzce. Prace naprawcze i konserwatorskie wykonać metodą zgodną z Programem prac konserwatorskich". Taras położony na poziomie pośrednim i strefa wejścia w stanie podobnym jak belweder. Wymaga podjęcia podobnych prac konserwatorskich. Najniżej położony taras wykonany z płyt granitowych tworzących historyczny wzór posadzki. Pola wypełniono prawdopodobnie w latach 70-tych XX wieku koloryzowanymi płytami betonowymi z ukształtowanym na nich podziałem imitującym płytki kamienne. Jak wynika z analizy historycznej pierwotnym materiałem był kamień, prawdopodobnie granit. Istniejące odwodnienie tarasów wykonano w historycznym okresie jego powstawania etapami, z wykorzystaniem jego historycznego detalu. I tak : w północnej części dziedzińca odwodnienie jego części pośredniej odbywa się częściowo poprzez otwór w

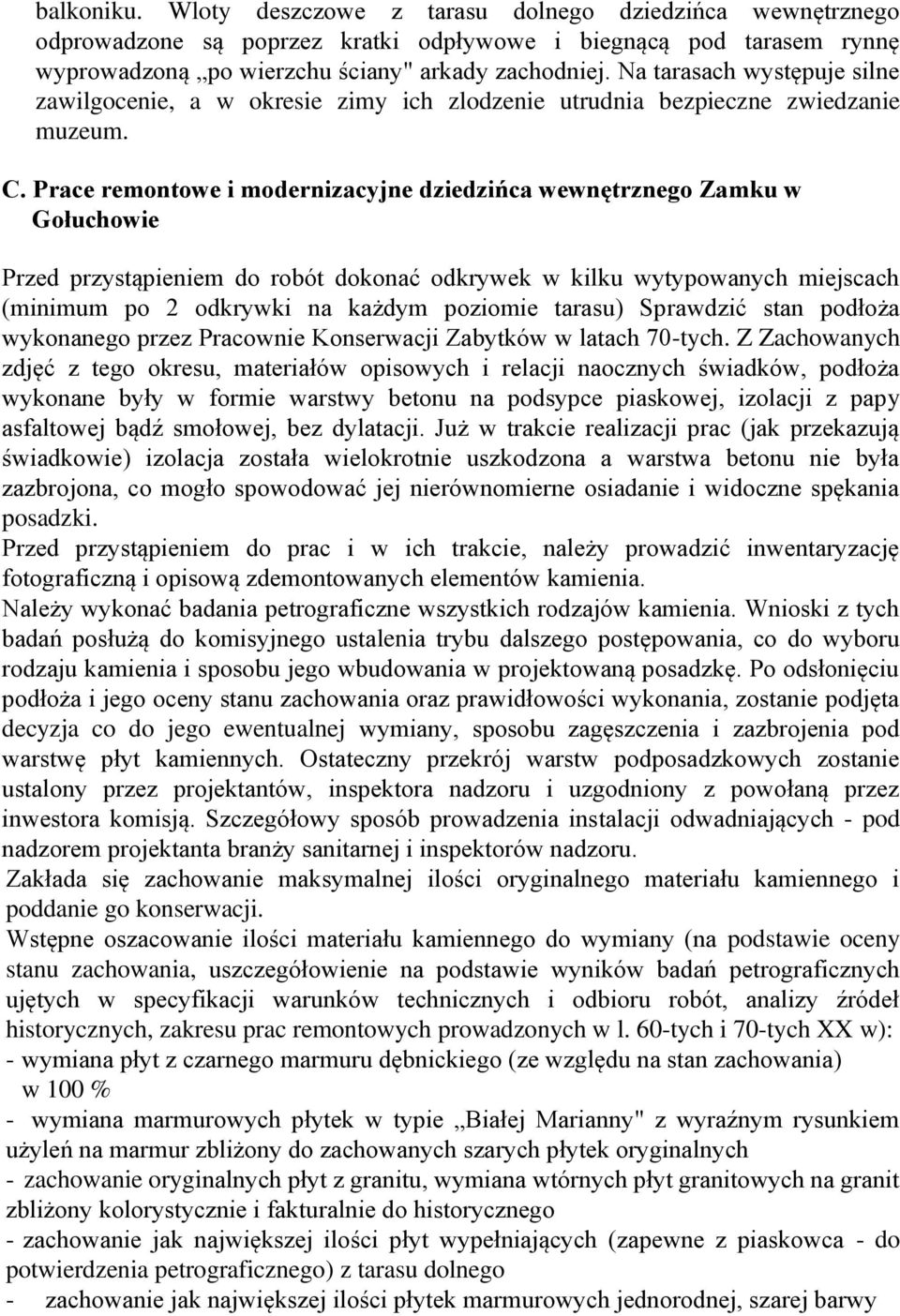

5 balkoniku. Wloty deszczowe z tarasu dolnego dziedzińca wewnętrznego odprowadzone są poprzez kratki odpływowe i biegnącą pod tarasem rynnę wyprowadzoną po wierzchu ściany" arkady zachodniej. Na tarasach występuje silne zawilgocenie, a w okresie zimy ich zlodzenie utrudnia bezpieczne zwiedzanie muzeum. C. Prace remontowe i modernizacyjne dziedzińca wewnętrznego Zamku w Gołuchowie Przed przystąpieniem do robót dokonać odkrywek w kilku wytypowanych miejscach (minimum po 2 odkrywki na każdym poziomie tarasu) Sprawdzić stan podłoża wykonanego przez Pracownie Konserwacji Zabytków w latach 70-tych. Z Zachowanych zdjęć z tego okresu, materiałów opisowych i relacji naocznych świadków, podłoża wykonane były w formie warstwy betonu na podsypce piaskowej, izolacji z papy asfaltowej bądź smołowej, bez dylatacji. Już w trakcie realizacji prac (jak przekazują świadkowie) izolacja została wielokrotnie uszkodzona a warstwa betonu nie była zazbrojona, co mogło spowodować jej nierównomierne osiadanie i widoczne spękania posadzki. Przed przystąpieniem do prac i w ich trakcie, należy prowadzić inwentaryzację fotograficzną i opisową zdemontowanych elementów kamienia. Należy wykonać badania petrograficzne wszystkich rodzajów kamienia. Wnioski z tych badań posłużą do komisyjnego ustalenia trybu dalszego postępowania, co do wyboru rodzaju kamienia i sposobu jego wbudowania w projektowaną posadzkę. Po odsłonięciu podłoża i jego oceny stanu zachowania oraz prawidłowości wykonania, zostanie podjęta decyzja co do jego ewentualnej wymiany, sposobu zagęszczenia i zazbrojenia pod warstwę płyt kamiennych. Ostateczny przekrój warstw podposadzkowych zostanie ustalony przez projektantów, inspektora nadzoru i uzgodniony z powołaną przez inwestora komisją. Szczegółowy sposób prowadzenia instalacji odwadniających - pod nadzorem projektanta branży sanitarnej i inspektorów nadzoru. Zakłada się zachowanie maksymalnej ilości oryginalnego materiału kamiennego i poddanie go konserwacji. Wstępne oszacowanie ilości materiału kamiennego do wymiany (na podstawie oceny stanu zachowania, uszczegółowienie na podstawie wyników badań petrograficznych ujętych w specyfikacji warunków technicznych i odbioru robót, analizy źródeł historycznych, zakresu prac remontowych prowadzonych w l. 60-tych i 70-tych XX w): - wymiana płyt z czarnego marmuru dębnickiego (ze względu na stan zachowania) w 100 % - wymiana marmurowych płytek w typie Białej Marianny" z wyraźnym rysunkiem użyleń na marmur zbliżony do zachowanych szarych płytek oryginalnych - zachowanie oryginalnych płyt z granitu, wymiana wtórnych płyt granitowych na granit zbliżony kolorystycznie i fakturalnie do historycznego - zachowanie jak największej ilości płyt wypełniających (zapewne z piaskowca - do potwierdzenia petrograficznego) z tarasu dolnego - zachowanie jak największej ilości płytek marmurowych jednorodnej, szarej barwy

6 - wymiana całkowicie zniszczonych tralek balustrady na odlewy w sztucznym kamieniu (dopasowane kolorystycznie i fakturalnie do kamienia oryginalnego). Naprawa konstrukcji elementów małej architektury: ławek (z obecnych 8 ławek planuje się zachowanie i poddanie konserwacji 5 szt.) nakryw i podstaw balustrad, tralek. Przewiduje się realizowanie prac konserwatorskich w dwóch etapach. Pierwszy obejmie demontaż pokrycia belwederu i trasu górnego, a drugi demontaż płyt z tarasu dolnego. Przed przystąpieniem do drugiego etapu należy dokonać oceny konstrukcyjno - statycznej pęknięć konstrukcyjnych elementów budynku i schodów zewnętrznych pod kątem sposobu prowadzenia prac nad remontem dziedzińca zamkowego i ewentualnych zabezpieczeń. UWAGA: Podczas prowadzenia prac należy przewidzieć zabezpieczenie dziedzińca przed opadami atmosferycznymi. Wszystkie stosowane materiały powinny posiadać niezbędne atesty i dopuszczenia do stosowania na terenie Polski(atesty, aprobaty, świadectwa bezpieczeństwa). Prace budowlane wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano - montażowych" przy zachowaniu obowiązujących przepisów BHP, pod nadzorem osób posiadających stosowne uprawnienia, wymagane prawem.

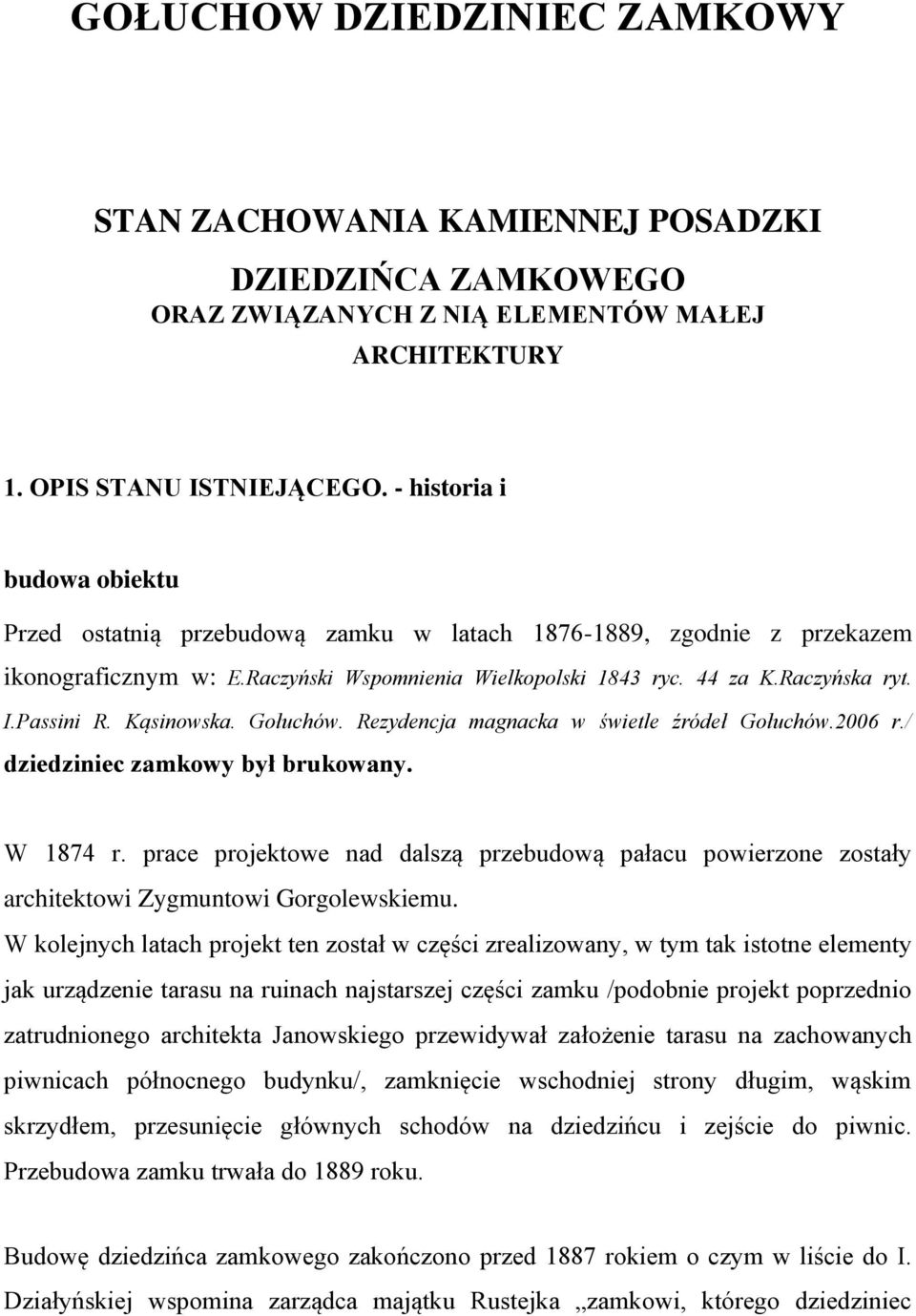

7 GOŁUCHOW DZIEDZINIEC ZAMKOWY STAN ZACHOWANIA KAMIENNEJ POSADZKI DZIEDZIŃCA ZAMKOWEGO ORAZ ZWIĄZANYCH Z NIĄ ELEMENTÓW MAŁEJ ARCHITEKTURY 1. OPIS STANU ISTNIEJĄCEGO. - historia i budowa obiektu Przed ostatnią przebudową zamku w latach , zgodnie z przekazem ikonograficznym w: E.Raczyński Wspomnienia Wielkopolski 1843 ryc. 44 za K.Raczyńska ryt. I.Passini R. Kąsinowska. Gołuchów. Rezydencja magnacka w świetle źródeł Gołuchów.2006 r./ dziedziniec zamkowy był brukowany. W 1874 r. prace projektowe nad dalszą przebudową pałacu powierzone zostały architektowi Zygmuntowi Gorgolewskiemu. W kolejnych latach projekt ten został w części zrealizowany, w tym tak istotne elementy jak urządzenie tarasu na ruinach najstarszej części zamku /podobnie projekt poprzednio zatrudnionego architekta Janowskiego przewidywał założenie tarasu na zachowanych piwnicach północnego budynku/, zamknięcie wschodniej strony długim, wąskim skrzydłem, przesunięcie głównych schodów na dziedzińcu i zejście do piwnic. Przebudowa zamku trwała do 1889 roku. Budowę dziedzińca zamkowego zakończono przed 1887 rokiem o czym w liście do I. Działyńskiej wspomina zarządca majątku Rustejka zamkowi, którego dziedziniec

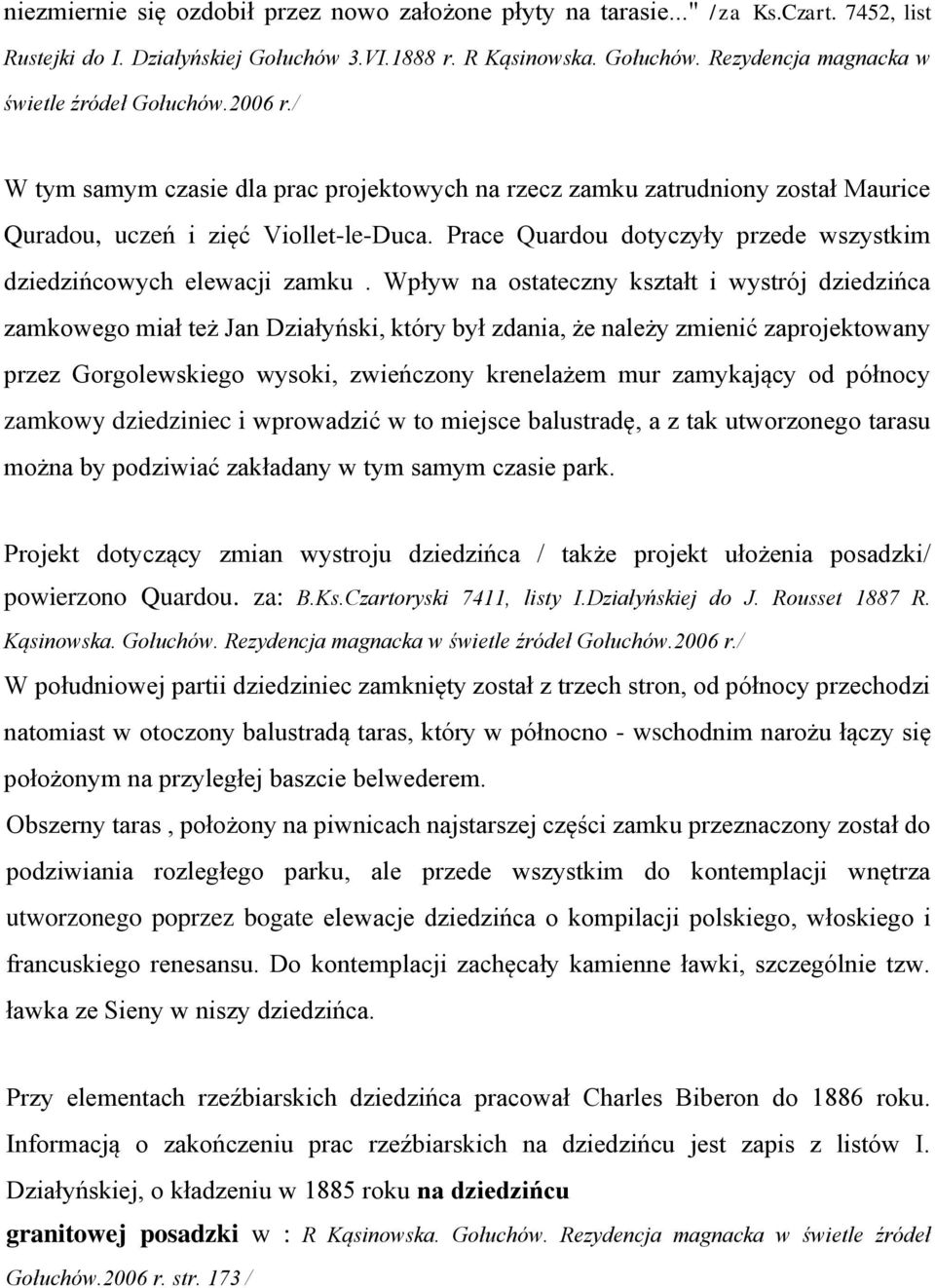

8 niezmiernie się ozdobił przez nowo założone płyty na tarasie..." / z a Ks.Czart. 7452, list Rustejki do I. Działyńskiej Gołuchów 3.VI.1888 r. R Kąsinowska. Gołuchów. Rezydencja magnacka w świetle źródeł Gołuchów.2006 r./ W tym samym czasie dla prac projektowych na rzecz zamku zatrudniony został Maurice Quradou, uczeń i zięć Viollet-le-Duca. Prace Quardou dotyczyły przede wszystkim dziedzińcowych elewacji zamku. Wpływ na ostateczny kształt i wystrój dziedzińca zamkowego miał też Jan Działyński, który był zdania, że należy zmienić zaprojektowany przez Gorgolewskiego wysoki, zwieńczony krenelażem mur zamykający od północy zamkowy dziedziniec i wprowadzić w to miejsce balustradę, a z tak utworzonego tarasu można by podziwiać zakładany w tym samym czasie park. Projekt dotyczący zmian wystroju dziedzińca / także projekt ułożenia posadzki/ powierzono Quardou. za: B.Ks.Czartoryski 7411, listy I.Działyńskiej do J. Rousset 1887 R. Kąsinowska. Gołuchów. Rezydencja magnacka w świetle źródeł Gołuchów.2006 r./ W południowej partii dziedziniec zamknięty został z trzech stron, od północy przechodzi natomiast w otoczony balustradą taras, który w północno - wschodnim narożu łączy się położonym na przyległej baszcie belwederem. Obszerny taras, położony na piwnicach najstarszej części zamku przeznaczony został do podziwiania rozległego parku, ale przede wszystkim do kontemplacji wnętrza utworzonego poprzez bogate elewacje dziedzińca o kompilacji polskiego, włoskiego i francuskiego renesansu. Do kontemplacji zachęcały kamienne ławki, szczególnie tzw. ławka ze Sieny w niszy dziedzińca. Przy elementach rzeźbiarskich dziedzińca pracował Charles Biberon do 1886 roku. Informacją o zakończeniu prac rzeźbiarskich na dziedzińcu jest zapis z listów I. Działyńskiej, o kładzeniu w 1885 roku na dziedzińcu granitowej posadzki w : R Kąsinowska. Gołuchów. Rezydencja magnacka w świetle źródeł Gołuchów.2006 r. str. 173 /

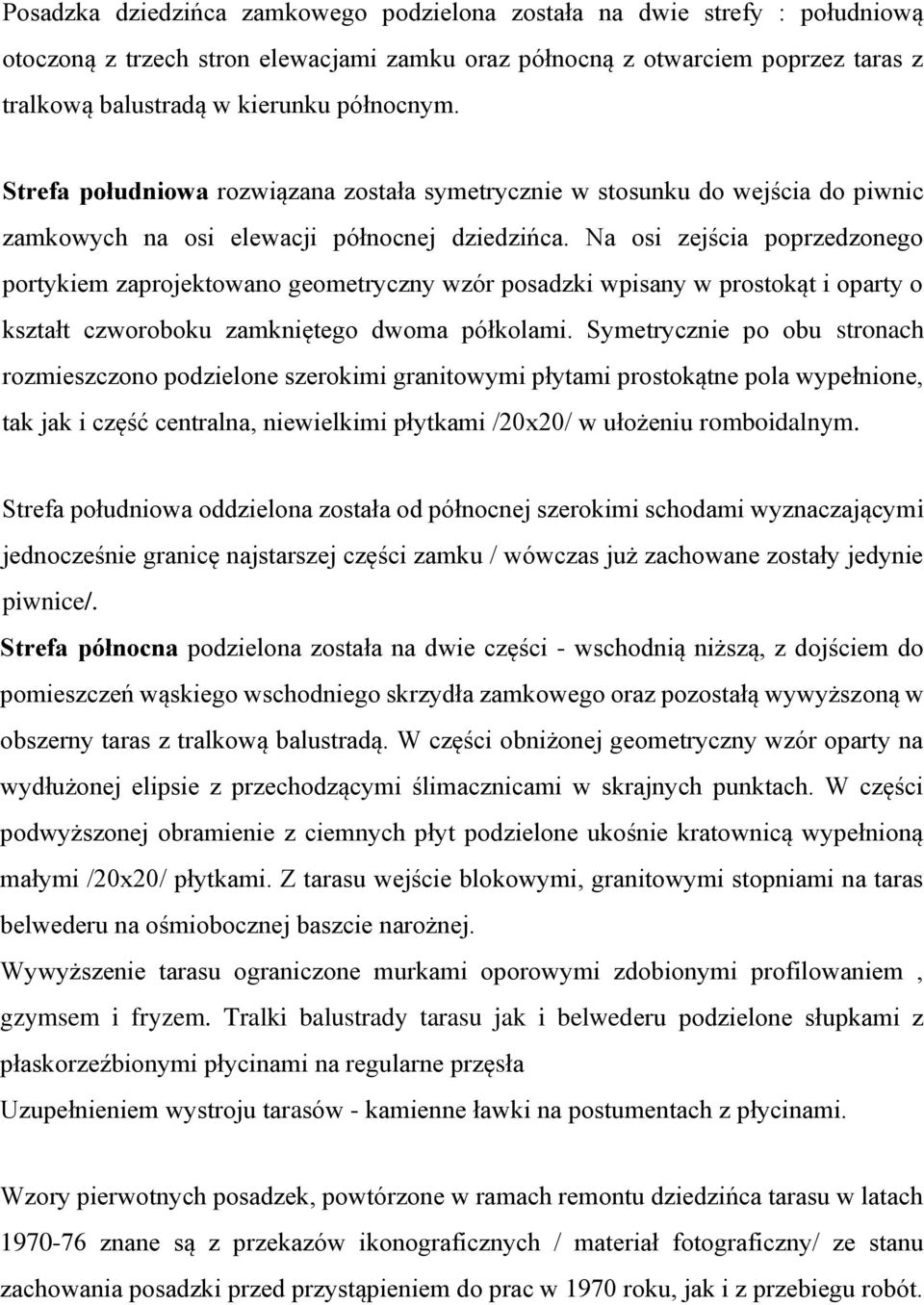

9 Posadzka dziedzińca zamkowego podzielona została na dwie strefy : południową otoczoną z trzech stron elewacjami zamku oraz północną z otwarciem poprzez taras z tralkową balustradą w kierunku północnym. Strefa południowa rozwiązana została symetrycznie w stosunku do wejścia do piwnic zamkowych na osi elewacji północnej dziedzińca. Na osi zejścia poprzedzonego portykiem zaprojektowano geometryczny wzór posadzki wpisany w prostokąt i oparty o kształt czworoboku zamkniętego dwoma półkolami. Symetrycznie po obu stronach rozmieszczono podzielone szerokimi granitowymi płytami prostokątne pola wypełnione, tak jak i część centralna, niewielkimi płytkami /20x20/ w ułożeniu romboidalnym. Strefa południowa oddzielona została od północnej szerokimi schodami wyznaczającymi jednocześnie granicę najstarszej części zamku / wówczas już zachowane zostały jedynie piwnice/. Strefa północna podzielona została na dwie części - wschodnią niższą, z dojściem do pomieszczeń wąskiego wschodniego skrzydła zamkowego oraz pozostałą wywyższoną w obszerny taras z tralkową balustradą. W części obniżonej geometryczny wzór oparty na wydłużonej elipsie z przechodzącymi ślimacznicami w skrajnych punktach. W części podwyższonej obramienie z ciemnych płyt podzielone ukośnie kratownicą wypełnioną małymi /20x20/ płytkami. Z tarasu wejście blokowymi, granitowymi stopniami na taras belwederu na ośmiobocznej baszcie narożnej. Wywyższenie tarasu ograniczone murkami oporowymi zdobionymi profilowaniem, gzymsem i fryzem. Tralki balustrady tarasu jak i belwederu podzielone słupkami z płaskorzeźbionymi płycinami na regularne przęsła Uzupełnieniem wystroju tarasów - kamienne ławki na postumentach z płycinami. Wzory pierwotnych posadzek, powtórzone w ramach remontu dziedzińca tarasu w latach znane są z przekazów ikonograficznych / materiał fotograficzny/ ze stanu zachowania posadzki przed przystąpieniem do prac w 1970 roku, jak i z przebiegu robót.

10 Do prac związanych z przebudową dziedzińca zamku i ułożeniem oryginalnych posadzek zatrudniony został przez Izabelę Działyńską mistrz murarski Jan Gummelt. Mistrz ze swoimi pracownikami pracował na terenie zamku od 1876 do 1887 roku. Przy prostszych pracach w tym przy pracach związanych z ułożeniem posadzki zatrudnieni byli przez niego miejscowi rzemieślnicy i kamieniarze. Dziedziniec zamkowy, od momentu zakończenia restauracji zamku w końcu XIX wieku, poza bieżącymi, nie udokumentowanymi remontami nie był poddany do lat 70 - tych XX wieku kompleksowym pracom remontowo - konserwatorskim. Przed 1970 rokiem jego stan był katastrofalny. Wpływ na stan zachowania dziedzińca, poza naturalnym zużyciem i uszkodzeniami mechanicznymi miały również negatywne działania Niemców w czasie okupacji hitlerowskiej, kiedy to wiele elementów wyposażenia dziedzińca uległo zniszczeniu. W latach prace remontowo - budowlane i konserwatorskie prowadzone przez PPKZ w Poznaniu objęły w ramach prac zewnętrznych remont i konserwację dziedzińca zamkowego. Zgodnie ze sprawozdaniem w dokumentacji konserwatorskiej z przebiegu prac roboty rozpoczęto od zdjęcia płyt posadzkowych nad piwnicami najstarszej części zamku. Po odsłonięciu sklepień piwnicznych, oczyszczeniu i zwilżeniu powierzchni sklepienia zabetonowano, wypełniając również pachwiny. Następnie zdemontowano płyty z pozostałej części dziedzińca, wykonano izolację na sklepieniach piwnicznych oraz pozostałej partii dziedzińca. Wg zachowanych materiałów archiwalnych, ikonograficznych / dokumentacja konserwatorska z przebiegu prac/ stara posadzka zachowana w złym stanie, zniszczona, została usunięta, a w miejsce starej ułożono nową posadzkę o analogicznym wzorze oraz doborze kolorystycznym materiału. Informacje dotyczące zakresu prac przy posadzce dziedzińca ujęte są również w sprawozdaniu z przebiegu prac w zamku gołuchowskim za lata dr Henryka Kondzieli. Czarno - białe fotografie z roku 1970 przed przystąpieniem do prac konserwatorskich, w trakcie prowadzenia robót oraz z 1976 roku, po zakończeniu prac nie są, pod względem zachowania pierwotnej kolorystyki posadzki - wierzytelnym dokumentem.

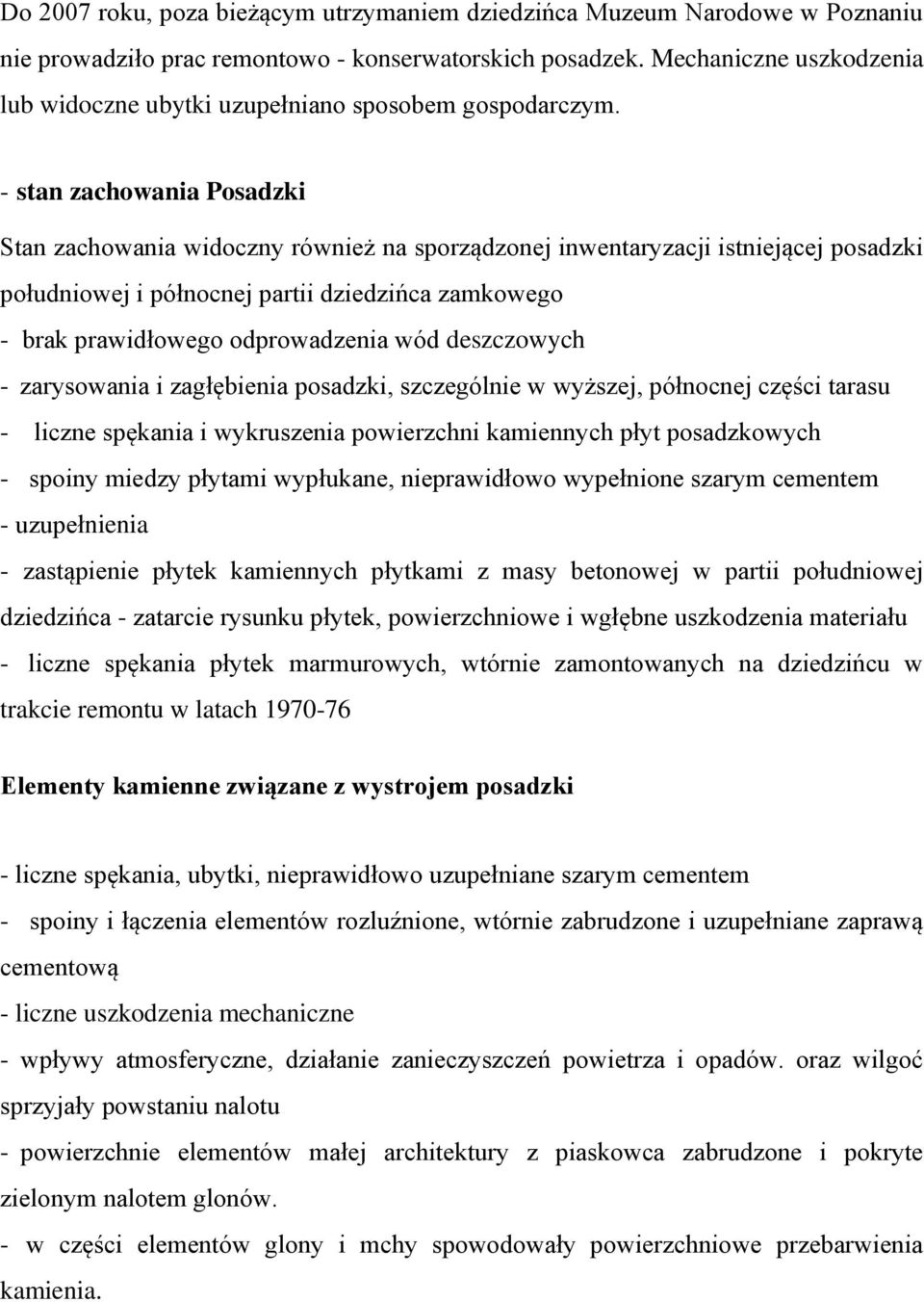

11 Do 2007 roku, poza bieżącym utrzymaniem dziedzińca Muzeum Narodowe w Poznaniu nie prowadziło prac remontowo - konserwatorskich posadzek. Mechaniczne uszkodzenia lub widoczne ubytki uzupełniano sposobem gospodarczym. - stan zachowania Posadzki Stan zachowania widoczny również na sporządzonej inwentaryzacji istniejącej posadzki południowej i północnej partii dziedzińca zamkowego - brak prawidłowego odprowadzenia wód deszczowych - zarysowania i zagłębienia posadzki, szczególnie w wyższej, północnej części tarasu - liczne spękania i wykruszenia powierzchni kamiennych płyt posadzkowych - spoiny miedzy płytami wypłukane, nieprawidłowo wypełnione szarym cementem - uzupełnienia - zastąpienie płytek kamiennych płytkami z masy betonowej w partii południowej dziedzińca - zatarcie rysunku płytek, powierzchniowe i wgłębne uszkodzenia materiału - liczne spękania płytek marmurowych, wtórnie zamontowanych na dziedzińcu w trakcie remontu w latach Elementy kamienne związane z wystrojem posadzki - liczne spękania, ubytki, nieprawidłowo uzupełniane szarym cementem - spoiny i łączenia elementów rozluźnione, wtórnie zabrudzone i uzupełniane zaprawą cementową - liczne uszkodzenia mechaniczne - wpływy atmosferyczne, działanie zanieczyszczeń powietrza i opadów. oraz wilgoć sprzyjały powstaniu nalotu - powierzchnie elementów małej architektury z piaskowca zabrudzone i pokryte zielonym nalotem glonów. - w części elementów glony i mchy spowodowały powierzchniowe przebarwienia kamienia.

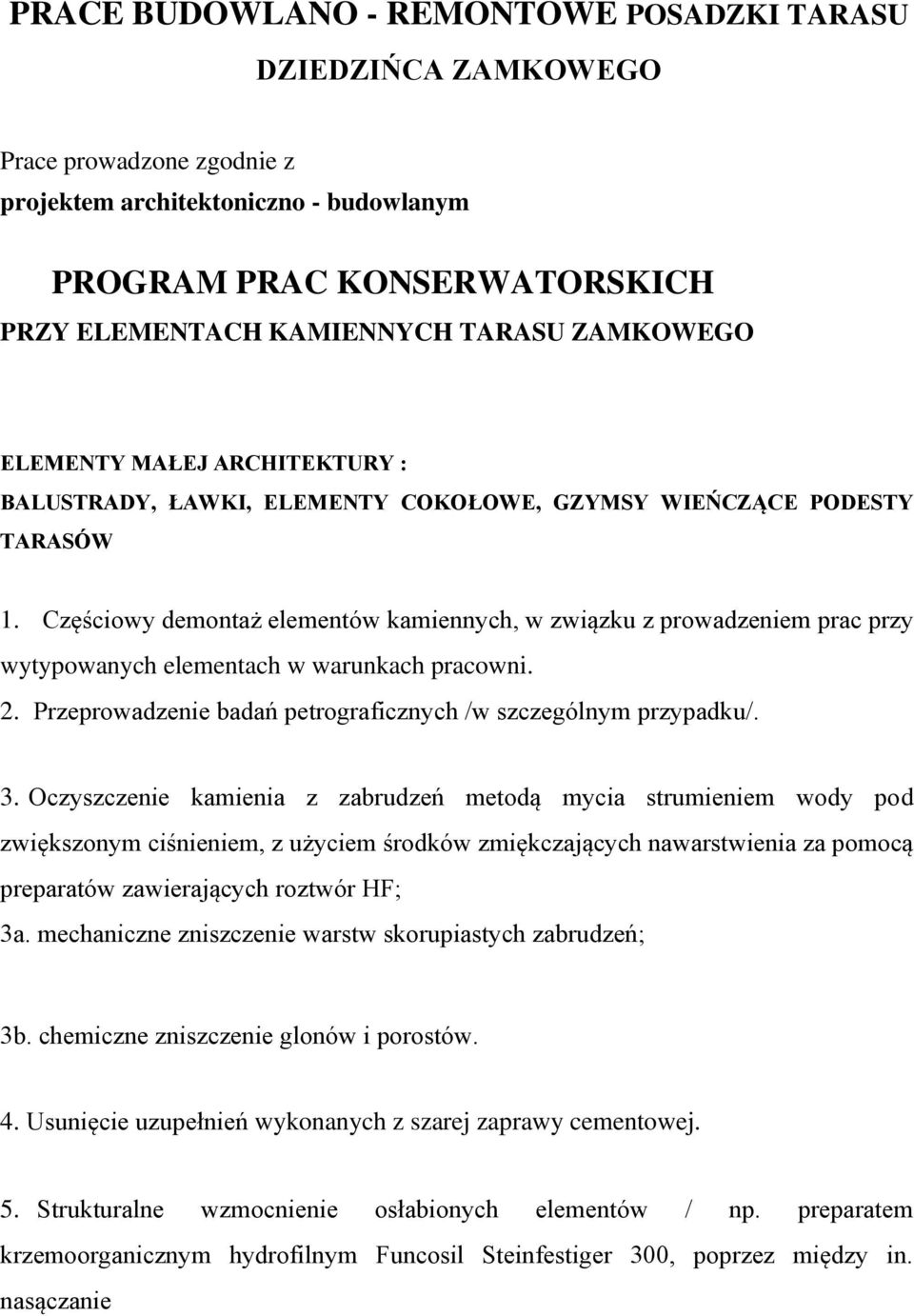

12 PRACE BUDOWLANO - REMONTOWE POSADZKI TARASU DZIEDZIŃCA ZAMKOWEGO Prace prowadzone zgodnie z projektem architektoniczno - budowlanym PROGRAM PRAC KONSERWATORSKICH PRZY ELEMENTACH KAMIENNYCH TARASU ZAMKOWEGO ELEMENTY MAŁEJ ARCHITEKTURY : BALUSTRADY, ŁAWKI, ELEMENTY COKOŁOWE, GZYMSY WIEŃCZĄCE PODESTY TARASÓW 1. Częściowy demontaż elementów kamiennych, w związku z prowadzeniem prac przy wytypowanych elementach w warunkach pracowni. 2. Przeprowadzenie badań petrograficznych /w szczególnym przypadku/. 3. Oczyszczenie kamienia z zabrudzeń metodą mycia strumieniem wody pod zwiększonym ciśnieniem, z użyciem środków zmiękczających nawarstwienia za pomocą preparatów zawierających roztwór HF; 3a. mechaniczne zniszczenie warstw skorupiastych zabrudzeń; 3b. chemiczne zniszczenie glonów i porostów. 4. Usunięcie uzupełnień wykonanych z szarej zaprawy cementowej. 5. Strukturalne wzmocnienie osłabionych elementów / np. preparatem krzemoorganicznym hydrofilnym Funcosil Steinfestiger 300, poprzez między in. nasączanie

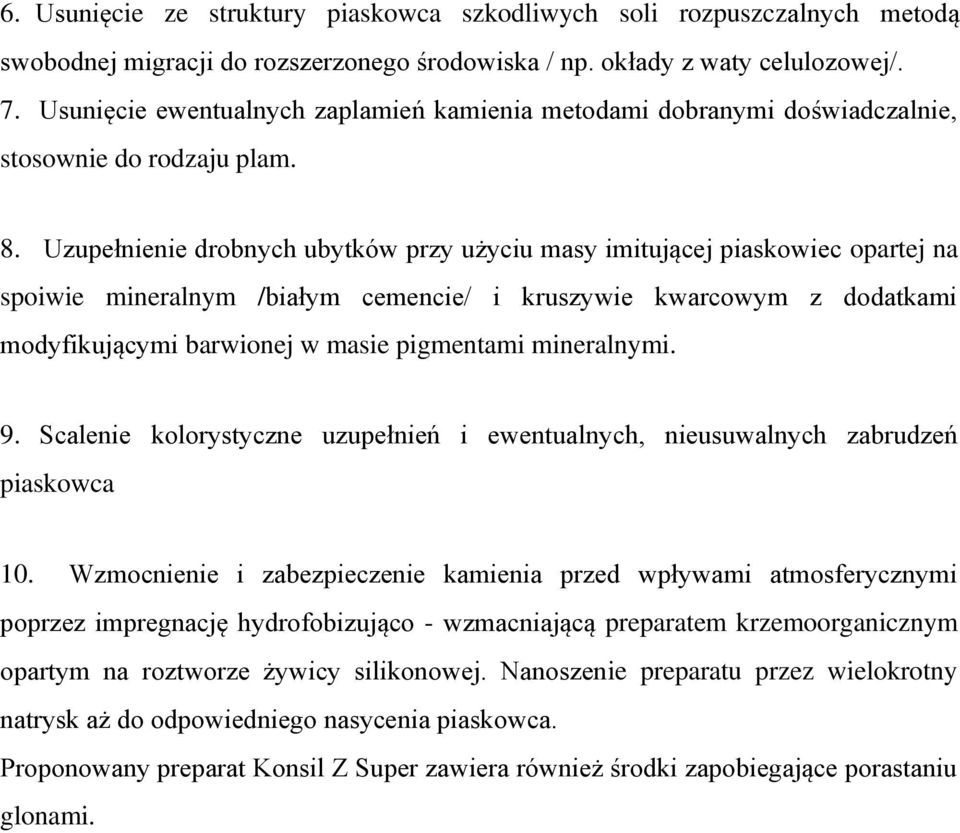

13 6. Usunięcie ze struktury piaskowca szkodliwych soli rozpuszczalnych metodą swobodnej migracji do rozszerzonego środowiska / np. okłady z waty celulozowej/. 7. Usunięcie ewentualnych zaplamień kamienia metodami dobranymi doświadczalnie, stosownie do rodzaju plam. 8. Uzupełnienie drobnych ubytków przy użyciu masy imitującej piaskowiec opartej na spoiwie mineralnym /białym cemencie/ i kruszywie kwarcowym z dodatkami modyfikującymi barwionej w masie pigmentami mineralnymi. 9. Scalenie kolorystyczne uzupełnień i ewentualnych, nieusuwalnych zabrudzeń piaskowca 10. Wzmocnienie i zabezpieczenie kamienia przed wpływami atmosferycznymi poprzez impregnację hydrofobizująco - wzmacniającą preparatem krzemoorganicznym opartym na roztworze żywicy silikonowej. Nanoszenie preparatu przez wielokrotny natrysk aż do odpowiedniego nasycenia piaskowca. Proponowany preparat Konsil Z Super zawiera również środki zapobiegające porastaniu glonami.

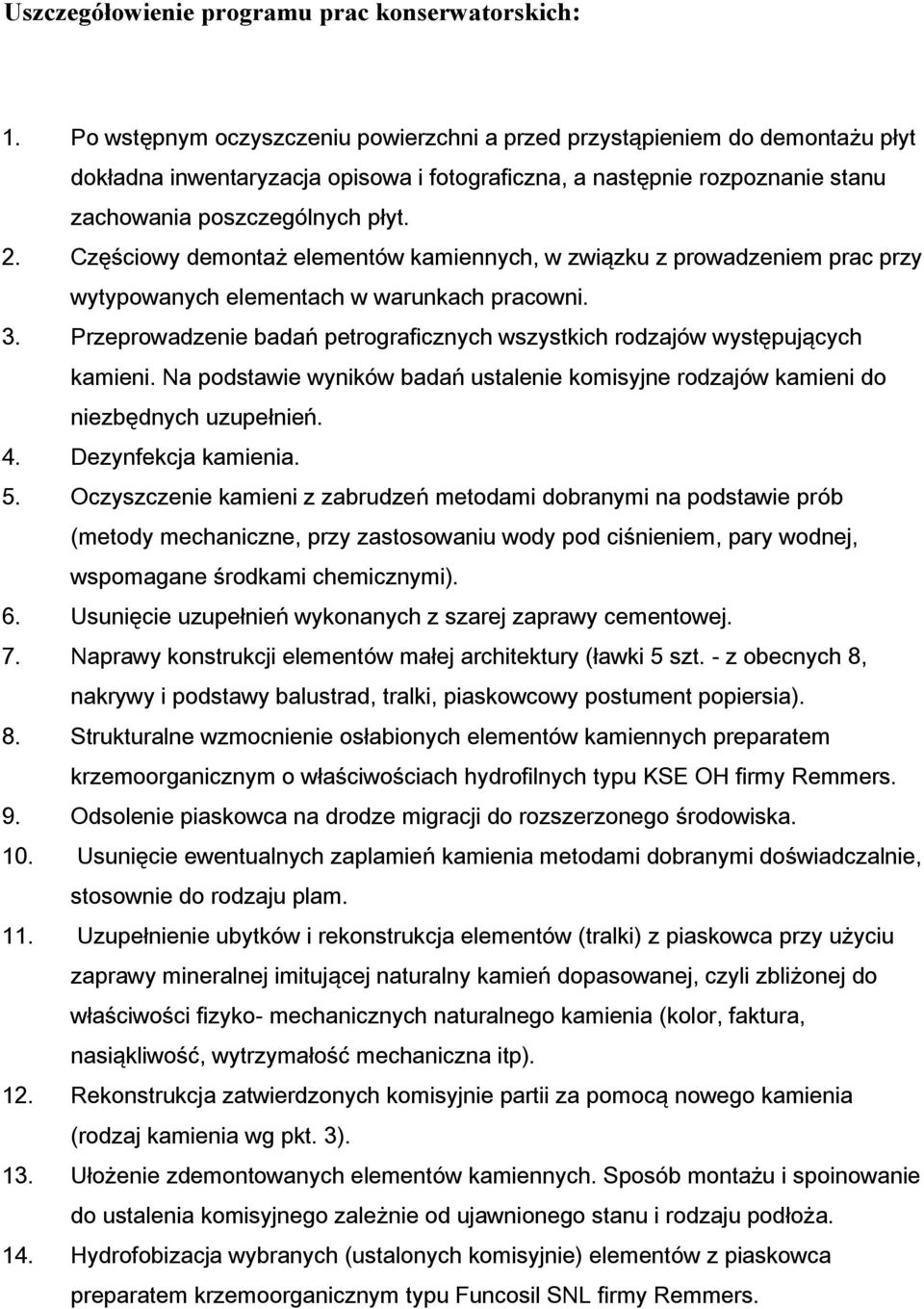

14 Uszczegółowienie programu prac konserwatorskich: 1. Po wstępnym oczyszczeniu powierzchni a przed przystąpieniem do demontażu płyt dokładna inwentaryzacja opisowa i fotograficzna, a następnie rozpoznanie stanu zachowania poszczególnych płyt. 2. Częściowy demontaż elementów kamiennych, w związku z prowadzeniem prac przy wytypowanych elementach w warunkach pracowni. 3. Przeprowadzenie badań petrograficznych wszystkich rodzajów występujących kamieni. Na podstawie wyników badań ustalenie komisyjne rodzajów kamieni do niezbędnych uzupełnień. 4. Dezynfekcja kamienia. 5. Oczyszczenie kamieni z zabrudzeń metodami dobranymi na podstawie prób (metody mechaniczne, przy zastosowaniu wody pod ciśnieniem, pary wodnej, wspomagane środkami chemicznymi). 6. Usunięcie uzupełnień wykonanych z szarej zaprawy cementowej. 7. Naprawy konstrukcji elementów małej architektury (ławki 5 szt. - z obecnych 8, nakrywy i podstawy balustrad, tralki, piaskowcowy postument popiersia). 8. Strukturalne wzmocnienie osłabionych elementów kamiennych preparatem krzemoorganicznym o właściwościach hydrofilnych typu KSE OH firmy Remmers. 9. Odsolenie piaskowca na drodze migracji do rozszerzonego środowiska. 10. Usunięcie ewentualnych zaplamień kamienia metodami dobranymi doświadczalnie, stosownie do rodzaju plam. 11. Uzupełnienie ubytków i rekonstrukcja elementów (tralki) z piaskowca przy użyciu zaprawy mineralnej imitującej naturalny kamień dopasowanej, czyli zbliżonej do właściwości fizyko- mechanicznych naturalnego kamienia (kolor, faktura, nasiąkliwość, wytrzymałość mechaniczna itp). 12. Rekonstrukcja zatwierdzonych komisyjnie partii za pomocą nowego kamienia (rodzaj kamienia wg pkt. 3). 13. Ułożenie zdemontowanych elementów kamiennych. Sposób montażu i spoinowanie do ustalenia komisyjnego zależnie od ujawnionego stanu i rodzaju podłoża. 14. Hydrofobizacja wybranych (ustalonych komisyjnie) elementów z piaskowca preparatem krzemoorganicznym typu Funcosil SNL firmy Remmers.

15 Prace przy detalu architektonicznym oraz elementach kamiennych związanych z remontem posadzek tarasu wykonywane winny być przez dyplomowanych konserwatorów zabytków zgodnie z Rozporządzeniem Ministra Kultury z 2004 r. o prowadzeniu prac remontowo - budowlanych i konserwatorskich przy zabytkach nieruchomych.

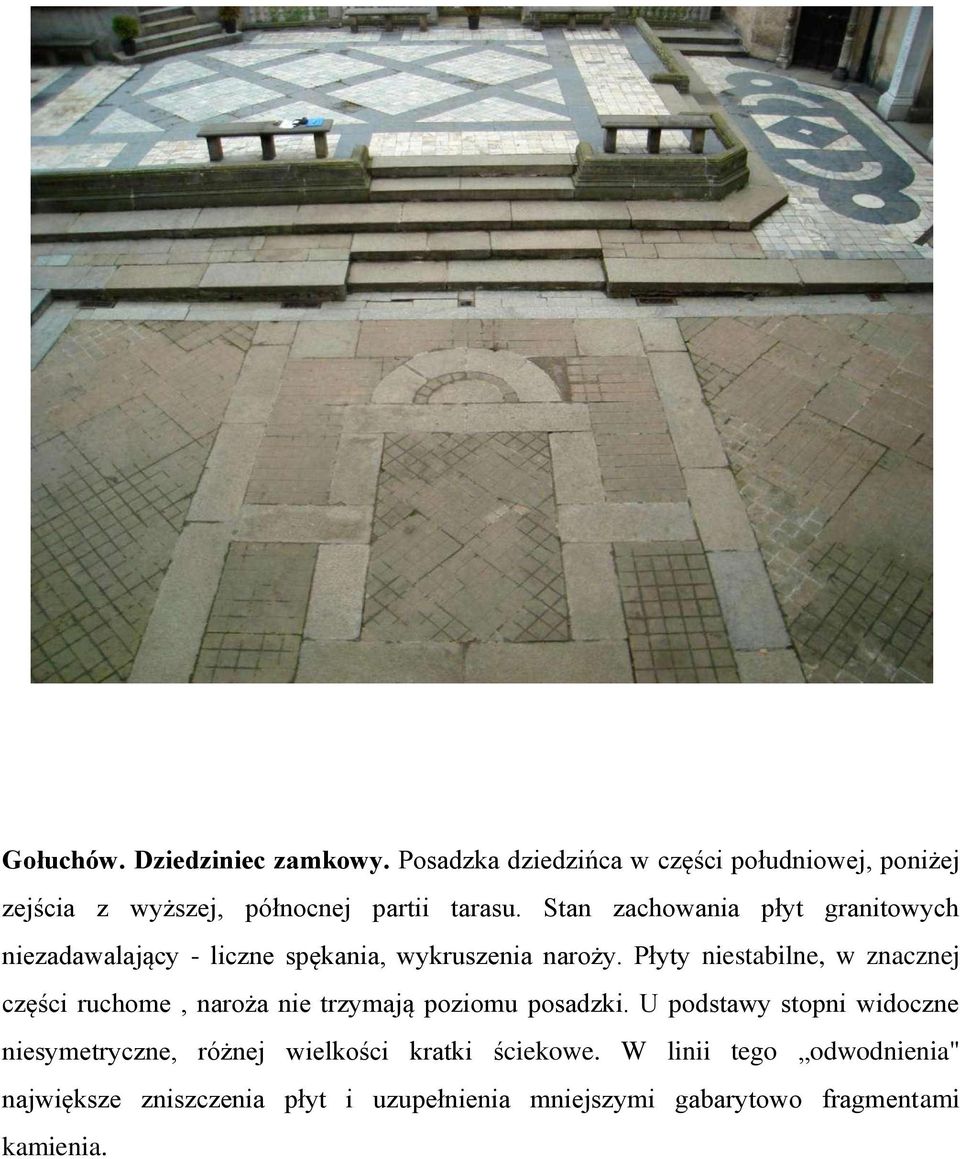

16 Gołuchów. Dziedziniec zamkowy. Posadzka dziedzińca w części południowej, poniżej zejścia z wyższej, północnej partii tarasu. Stan zachowania płyt granitowych niezadawalający - liczne spękania, wykruszenia naroży. Płyty niestabilne, w znacznej części ruchome, naroża nie trzymają poziomu posadzki. U podstawy stopni widoczne niesymetryczne, różnej wielkości kratki ściekowe. W linii tego odwodnienia" największe zniszczenia płyt i uzupełnienia mniejszymi gabarytowo fragmentami kamienia.

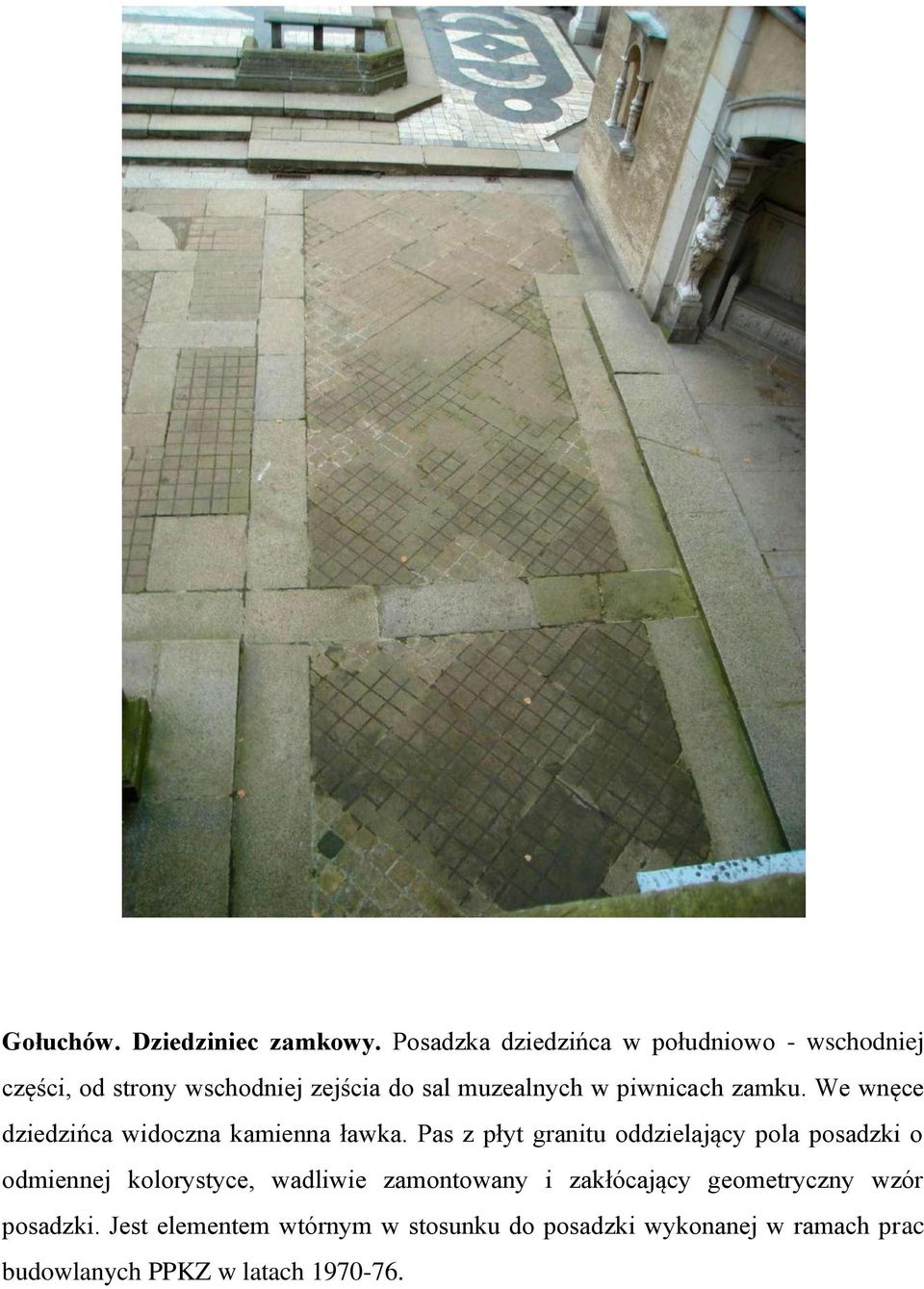

17 Gołuchów. Dziedziniec zamkowy. Posadzka dziedzińca w południowo - wschodniej części, od strony wschodniej zejścia do sal muzealnych w piwnicach zamku. We wnęce dziedzińca widoczna kamienna ławka. Pas z płyt granitu oddzielający pola posadzki o odmiennej kolorystyce, wadliwie zamontowany i zakłócający geometryczny wzór posadzki. Jest elementem wtórnym w stosunku do posadzki wykonanej w ramach prac budowlanych PPKZ w latach

18 Gołuchów. Dziedziniec zamkowy. Posadzka dziedzińca w południowo - zachodniej partii, od strony zachodniej zejścia do piwnic i wschodniej schodów wejściowych na krużganek zamkowy. Stan zachowania płyt wypełniających pola geometrycznego wzoru posadzki zły - zawilgocenia, płyty częściowo odspojone od podłoża. Płyty wypełniające, betonowe, z wzorem kratownicy, barwione w masie w kolorze szaro - czerwonym, wmontowane wtórnie w trakcie prac remontowo - budowlanych prowadzonych przez Pracownie Konserwacji Zabytków w latach

19 Gołuchów. Dziedziniec zamkowy. Posadzka dziedzińca w południowo - zachodniej partii, od strony zachodniej zejścia do piwnic i przy wnęce z kamienną ławką. Stan zachowania płyt stopni oraz wypełniających pola geometrycznego wzoru posadzki zły - zawilgocenia, wypłukania spoin, brak prawidłowego poziomu płyt. Płyty wypełniające, z wzorem imitującym małą płytkę, betonowe, barwione w masie w kolorze szaro - czerwonym, wmontowane wtórnie w trakcie prac remontowo - budowlanych prowadzonych przez Pracownie Konserwacji Zabytków w latach , uszkodzone, silnie zawilgocone.

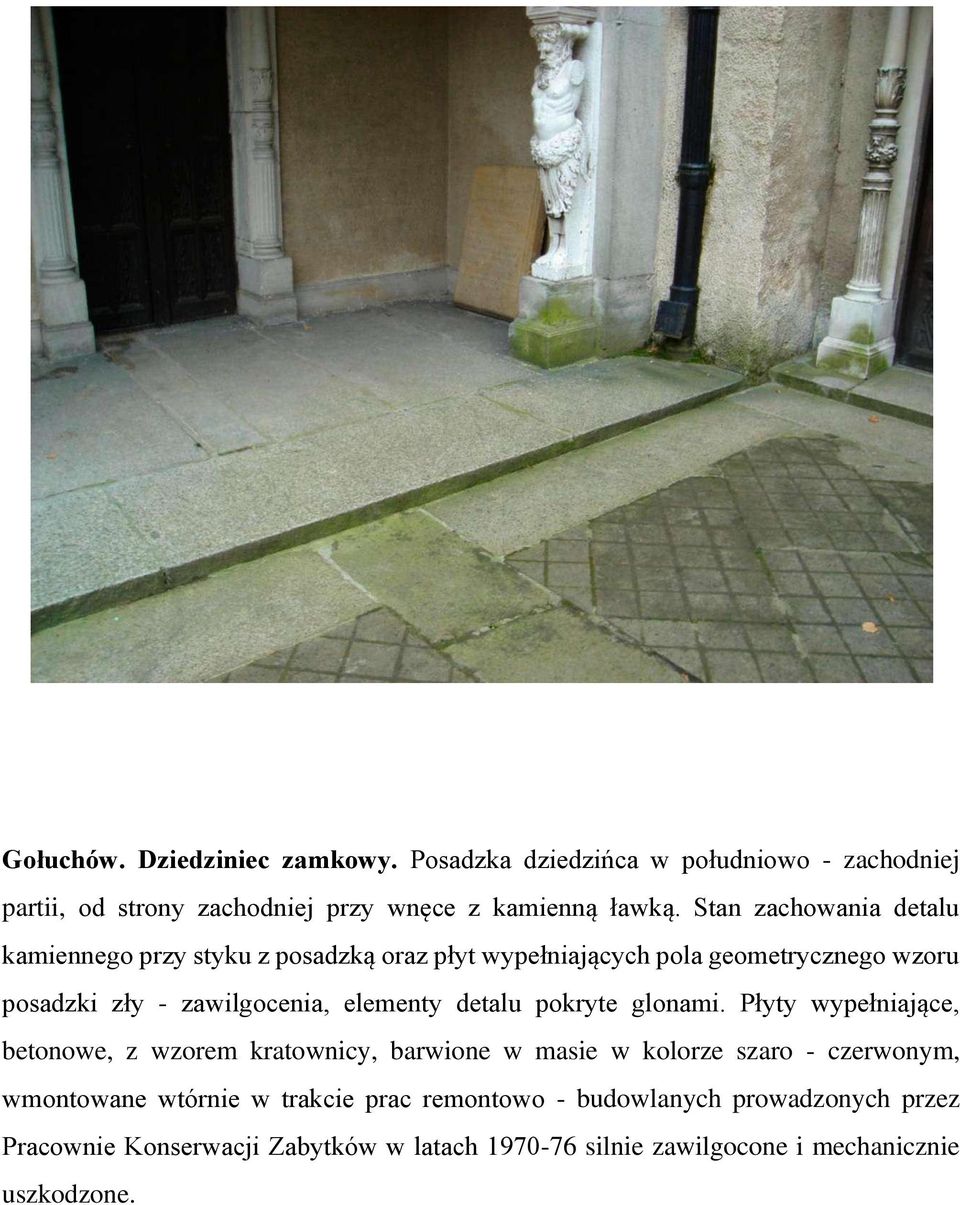

20 Gołuchów. Dziedziniec zamkowy. Posadzka dziedzińca w południowo - zachodniej partii, od strony zachodniej przy wnęce z kamienną ławką. Stan zachowania detalu kamiennego przy styku z posadzką oraz płyt wypełniających pola geometrycznego wzoru posadzki zły - zawilgocenia, elementy detalu pokryte glonami. Płyty wypełniające, betonowe, z wzorem kratownicy, barwione w masie w kolorze szaro - czerwonym, wmontowane wtórnie w trakcie prac remontowo - budowlanych prowadzonych przez Pracownie Konserwacji Zabytków w latach silnie zawilgocone i mechanicznie uszkodzone.

21 Gołuchów. Dziedziniec zamkowy. Posadzka dziedzińca w południowej partii, przy wejściu do sal muzeum na poziomie piwnic. Stan zachowania detalu kamiennego przy styku z posadzką oraz płyt wypełniających pola geometrycznego wzoru posadzki zły - zawilgocenia, elementy detalu pokryte glonami, płyty pozbawione spoin, z uszkodzeniami mechanicznymi. Płyty wypełniające, betonowe, barwione w masie w kolorze szaro - czerwonym, z motywem kratki, wmontowane wtórnie w trakcie prac remontowo - budowlanych prowadzonych przez Pracownie Konserwacji Zabytków w latach silnie zawilgocone i mechanicznie uszkodzone, powierzchniowo przetarte.

22 Gołuchów. Dziedziniec zamkowy. Posadzka dziedzińca w południowej partii, przy wejściu do sal na poziomie przyziemia i wejściu na krużganek pietra. Stan zachowania detalu kamiennego przy styku z posadzką zły - zawilgocenia, elementy detalu pokryte glonami, płyty obramień pozbawione spoin, z uszkodzeniami mechanicznymi. Płyty wypełniające, betonowe, barwione w masie w kolorze szaro - czerwonym, z motywem kratki, wmontowane wtórnie w latach , silnie zawilgocone, mechanicznie uszkodzone, powierzchniowo przetarte do częściowego zatarcia wzoru.

23 Gołuchów. Dziedziniec zamkowy. Posadzka dziedzińca w południowej partii, przy wejściu na krużganek pietra. Stan zachowania detalu kamiennego przy styku z posadzką zły - zawilgocenia, elementy detalu pokryte glonami, płyty obramień pozbawione spoin, z licznymi, widocznymi uszkodzeniami mechanicznymi. Płyty wypełniające, betonowe, barwione w masie w kolorze szaro - czerwonym, z motywem kratki, wmontowane wtórnie w latach , silnie zawilgocone, uszkodzone, z głębokimi ubytkami.

24 Gołuchów. Dziedziniec zamkowy. Posadzka dziedzińca w południowej partii, przy wejściu na krużganek piętra. Detal kamienny przy styku z posadzką w złym stanie - zawilgocenia, elementy detalu pokryte glonami, uszkodzenia mechaniczne, liczne spękania. Przy schodach - płyty obramień pozbawione spoin, z licznymi, widocznymi uszkodzeniami mechanicznymi, popękane. Płyty wypełniające wzór geometryczny, betonowe, barwione w masie w kolorze szaro - czerwonym, z motywem kratki, wmontowane wtórnie w latach , silnie zawilgocone i uszkodzone.

25 Gołuchów. Dziedziniec zamkowy. Posadzka dziedzińca w części zachodniej, przy narożu wejścia na podwyższony taras. Detal kamienny architektonicznego murku oporowego opracowanego plastycznie przy styku ze schodami w złym stanie - zawilgocenia, elementy detalu /profile, płaskorzeźbione pasy gzymsów/ pokryte glonami, z licznymi uszkodzeniami mechanicznymi i spękaniami. Widoczne nieudolne naprawy szarym cementem.

26 Gołuchów. Dziedziniec zamkowy. Posadzka dziedzińca w części centralnej, przy schodach wejścia na podwyższony taras, wyznaczających granicę pierwotnego muru najstarszej części zamku.. Detal kamienny architektonicznego murku oporowego przy styku ze schodami w złym stanie - zawilgocenia, elementy detalu /profile, płaskorzeźbione pasy gzymsów/ z wykwitami wilgoci, pokryte glonami, z licznymi uszkodzeniami mechanicznymi i spękaniami przy łączeniach.widoczne nieudolne naprawy szarym cementem. Stan zachowania płyt stopni oraz obramienia geometrycznego wzoru posadzki zły - zawilgocenia, wypłukania spoin, naprawy szarym cementem, brak prawidłowego ułożenia i wypoziomowania płyt.

27 Gołuchów. Dziedziniec zamkowy. Posadzka dziedzińca w niższej części wschodniej przed schodami prowadzącymi od strony wschodniej na podwyższony taras dziedzińca. Geometryczny wzór ułożony z prosto i klińcowato ciętych, granitowych płyt. Płyty o głębokich wżerach, licznych wykruszeniach, spękane. Płytki wypełniające pola wzoru marmurowe o wym. 20x20 wmontowane wtórnie w trakcie prac remontowo - budowlanych prowadzonych przez Pracownie Konserwacji Zabytków w latach silnie zawilgocone, mechanicznie uszkodzone, powierzchniowo przetarte.

28 Gołuchów. Dziedziniec zamkowy. Posadzka dziedzińca w niższej części wschodniej przed schodami na podwyższony taras dziedzińca. Geometryczny wzór ułożony z klińcowato ciętych, granitowych płyt. Płyty o głębokich wżerach, licznych wykruszeniach, spękane. Płytki wypełniające pola wzoru marmurowe o wym. 20x20 wmontowane wtórnie w trakcie prac remontowo - budowlanych prowadzonych przez Pracownie Konserwacji Zabytków w latach silnie zawilgocone, spękane, mechanicznie uszkodzone, przetarte. Na styku płyt marmurowych i granitowych tworzących obramienia wzdłuż ścian budynku - żeliwna kratka odwadniająca nieprawidłowo zakończona i usytuowana na osi wejścia.

29 Gołuchów. Dziedziniec zamkowy. Posadzka dziedzińca w niższej części północnej przed schodami prowadzącymi do balustrady na tarasie dziedzińca. Geometryczny wzór ułożony z klińcowato ciętych płyt o głębokich wżerach i licznych spękaniach. Płytki wypełniające pola wzoru marmurowe, wykonane wtórnie w trakcie prac w latach silnie zawilgocone, mechanicznie uszkodzone. Na styku kamiennych, granitowych stopni z elewacją budynku ubytki wypełnione szarym cementem. Detal kamienny balustrady w złym stanie - zawilgocenia, elementy detalu / profile, płyciny, tralki / zawilgocone, pokryte glonami, z licznymi uszkodzeniami mechanicznymi i spękaniami przy łączeniach.widoczne naprawy szarym cementem.

30 Gołuchów. Dziedziniec zamkowy. Schody w niższej części północnej prowadzące do balustrady na tarasie dziedzińca. Płytki przed schodami marmurowe, wykonane wtórnie w trakcie prac w latach silnie zawilgocone, mechanicznie uszkodzone. Na styku kamiennych, granitowych stopni z elewacją budynku ubytki wypełnione szarym cementem. Detal kamienny balustrady w złym stanie - zawilgocenia, elementy detalu / profile balustrady i muru oporowego, płyciny, tralki / zawilgocone, pokryte glonami, z licznymi uszkodzeniami mechanicznymi i spękaniami przy łączeniach. Częściowo zatarty rysunek płaskorzeźbionych słupków balustrady.031

31 Gołuchów. Dziedziniec zamkowy. Posadzka dziedzińca między niższą częścią północną przed schodami prowadzącymi na taras dziedzińca. Płytki uzupełniające pola wzoru marmurowe, wykonane wtórnie w trakcie prac w latach zawilgocone, mechanicznie uszkodzone. Na styku kamiennych, granitowych stopni murem oporowym ubytki wypełnione szarym cementem. Detal kamienny muru oporowego w złym stanie - zawilgocenia, elementy detalu / profile, gzymsy / zawilgocone, z wykwitami, pokryte glonami, z licznymi uszkodzeniami i spękaniami przy łączeniach. Widoczne naprawy szarym cementem.

32 Gołuchów. Dziedziniec zamkowy. Posadzka dziedzińca na podwyższonej części północnej tarasu dziedzińca przy arkadowej ścianie wschodniej. Posadzka zagłębiona, zarwana. Wzór obramienia ułożony z prosto ciętych płyt o głębokich wżerach i licznych spękaniach. Płytki wypełniające pola wzoru marmurowe, wykonane wtórnie w trakcie prac w latach silnie zawilgocone, mechanicznie uszkodzone. Detal kamienny tarasu na styku z posadzką w złym stanie - zawilgocenia, elementy detalu / profile, baza postumentu / zawilgocone, pokryte glonami, z licznymi uszkodzeniami mechanicznymi i spękaniami przy łączeniach.

33 Gołuchów. Dziedziniec zamkowy. Posadzka dziedzińca w wyższej części północnej tarasu dziedzińca. Geometryczny wzór ułożony z prosto ciętych płyt o głębokich wżerach i licznych spękaniach. Płytki wypełniające pola wzoru marmurowe, zamontowane wtórnie w trakcie prac w latach silnie zawilgocone, mechanicznie uszkodzone. Na styku kamiennych płyt z elewacją budynku ubytki wypełnione szarym cementem. Detal kamienny balustrady belwederu w złym stanie - zawilgocenia, elementy detalu / profile, gzymsy, tralki / zawilgocone, z wykwitami, pokryte glonami, z licznymi uszkodzeniami mechanicznymi i spękaniami przy łączeniach.widoczne naprawy szarym cementem.

34 Gołuchów. Dziedziniec zamkowy. Posadzka dziedzińca w wyższej części północnej tarasu dziedzińca przy wejściu na belweder. Geometryczny wzór ułożony z prosto ciętych płyt o głębokich wżerach i licznych spękaniach. Płytki wypełniające pola wzoru marmurowe, zamontowane wtórnie w trakcie prac w latach silnie zawilgocone, mechanicznie uszkodzone. Na styku kamiennych płyt ze ściankami belwederu oraz balustradą ubytki wypełnione szarym cementem. Detal kamienny balustrady belwederu oraz balustrady tarasu w złym stanie - profile, gzymsy, tralki zawilgocone, z wykwitami, pokryte glonami, z uszkodzeniami i spękaniami przy łączeniach.widoczne naprawy szarym cementem oraz wtórnie montowane tralki z odmiennego materiału.

35 Gołuchów. Dziedziniec zamkowy. Taras belwederu w wyższej części północnej tarasu dziedzińca. Płytki wypełniające pola wzoru geometrycznego posadzki belwederu marmurowe, zamontowane wtórnie w trakcie prac w latach zawilgocone i mechanicznie uszkodzone. Na styku kamiennych płyt z balustradą ubytki wypełnione szarym cementem. Detal kamienny balustrady belwederu w złym stanie - profile, gzymsy, tralki a także kamienne ławki - zawilgocone, z wykwitami, pokryte glonami, z uszkodzeniami i spękaniami przy łączeniach.widoczne naprawy szarym cementem. Kratka ściekowa usytuowana w narożu balustrady bez prawidłowo odprowadzonych spadków.

36 Gołuchów. Dziedziniec zamkowy. Posadzka belwederu w wyższej części północnej tarasu dziedzińca. Geometryczny wzór ułożony z prosto i klińcowato ciętych płyt o głębokich wżerach i licznych spękaniach. Płytki wypełniające pola wzoru marmurowe, zamontowane wtórnie w trakcie prac w latach silnie zawilgocone, mechanicznie uszkodzone. Na styku kamiennych płyt z balustradą i postumentami ław kamiennych ubytki wypełnione szarym cementem. Detal kamienny balustrady belwederu w złym stanie - profile, gzymsy, tralki zawilgocone, z wykwitami, pokryte glonami, z uszkodzeniami i spękaniami przy łączeniach.widoczne naprawy szarym cementem.

37 Gołuchów. Dziedziniec zamkowy. Posadzka belwederu w narożu na wieży wyższej części północnej tarasu dziedzińca. Geometryczny wzór ułożony z prosto i klińcowato ciętych płyt o głębokich wykruszeniach, wżerach i licznych spękaniach. Płytki wypełniające pola wzoru marmurowe, zamontowane częściowo z wtórnego materiału w trakcie prac w latach silnie zawilgocone, mechanicznie uszkodzone. Na styku kamiennych płyt z balustradą i postumentami ław kamiennych ubytki wypełnione szarym cementem. Detal kamienny balustrady belwederu w złym stanie - profile, gzymsy, tralki zawilgocone, z wykwitami, pokryte glonami, z uszkodzeniami i spękaniami przy łączeniach.widoczne naprawy szarym cementem oraz wtórne tralki powtarzające kształt oryginalnych.

38 Gołuchów. Dziedziniec zamkowy. Taras belwederu w wyższej części północnej dziedzińca. Płytki wypełniające pola wzoru geometrycznego posadzki belwederu marmurowe, zamontowane częściowo z wtórnego materiału w trakcie prac w latach zawilgocone i mechanicznie uszkodzone. Na styku kamiennych płyt z balustradą ubytki wypełnione szarym cementem. Detal kamienny balustrady belwederu w złym stanie - profile, gzymsy, tralki a także kamienne ławki - zawilgocone, z wykwitami, pokryte glonami, z uszkodzeniami i spękaniami przy łączeniach.widoczne naprawy szarym cementem. Kratka ściekowa usytuowana w narożu balustrady bez prawidłowo wykonanych spadków.

39 Gołuchów. Dziedziniec zamkowy. Posadzka dziedzińca w wyższej części północnej tarasu dziedzińca przy wejściu na belweder. Schody z oryginalnych bloków granitowych. Geometryczny wzór posadzki ułożony z prosto ciętych płyt o głębokich wżerach i licznych spękaniach. Płytki wypełniające pola wzoru marmurowe, zamontowane wtórnie w trakcie prac w latach silnie zawilgocone, mechanicznie uszkodzone. Detal kamienny tarasu w złym stanie - profile, gzymsy, tralki, ławy kamienne zawilgocone, z wykwitami, pokryte glonami, z uszkodzeniami i spękaniami przy łączeniach.widoczne naprawy szarym cementem.

40 Gołuchów. Dziedziniec zamkowy. Widok ogólny. Północna partia dziedzińca zamkowego założona na najstarszej części założenia rezydencjonalnego. Wejście z części południowej poprzez schody tarasowe - zbudowane częściowo wtórnie z niewielkich, niesymetrycznie ułożonych płyt granitowych, obecnie o zniekształconym posadowieniu. Brak prawidłowego odwodnienia - istniejące kratki ściekowe nie spełniają zadania odprowadzenia nadmiaru wody.

41 Gołuchów. Dziedziniec zamkowy. Detal architektoniczny muru oporowego między tarasem dolnym a górnym, założonym na najstarszej partii zamku. Detal kamienny w złym stanie - profile, gzymsy, płaskorzeźbione pasy fryzu - zawilgocone, z wykwitami, pokryte glonami, z uszkodzeniami i spękaniami przy łączeniach.widoczne naprawy szarym cementem.

42 Gołuchów. Dziedziniec zamkowy. Widok ogólny z górnego podestu krużganka. Dolna część dziedzińca / partia południowa/ poprzedzająca zejście do piwnic zamkowych. Stan obecny - listopad 2007 rok.

43 Gołuchów. Dziedziniec zamkowy. Widok ogólny z górnego podestu krużganka zamku. Górna część dziedzińca /partia północna/ założona na najstarszej części rezydencji z widocznym, usytuowanym w narożu belwederem na wieży. Stan obecny - listopad 2007 rok.
