Hydranty nadziemne h8 Hydrant h8, sztywny Strona H 9/1 Hydrant h8, z kontrolowanym miejscem łamania Strona H 9/3

Transkrypt

1 HYDRANTY Strona H 2 Strona H 3 Hydrant Hawle H4 Strona H 2/1 Nierdzewne hydranty nadziemne H4 Nierdzewny hydrant nadziemny H4, sztywny Strona H 3/1 Nierdzewny hydrant nadziemny H4, z kontrolowanym miejscem łamania Strona H 3/3 Strona H 4 Strona H 5 Strona H 6 Hydranty nadziemne H4 Hydrant nadziemny H4, sztywny Strona H 4/1 Hydrant nadziemny H4, z kontrolowanym miejscem łamania Strona H 4/3 Hydrant podziemny Hydrant podziemny wolnoprzelotowy Strona H 5/1 Hydrant podziemny wolnoprzelotowy z końcówką System BAIO Strona H 5/1 Hydrant podziemny teleskopowy wolnoprzelotowy Strona H 5/3 Hydrant podziemny teleskopowy wolnoprzelotowy z końcówką System BAIO Strona H 5/3 Hydranty ogrodowe Strona H 5/4 Instrukcja obsługi hydrantu nadziemnego H4 Strona H 6/1 Hawle-rura odwadniająca Strona H 6/3 Strona H 7 Strona H 8 Strona H 9 Hydranty nadziemne DUO Krammer Hydrant z podwójnym zamknięciem DUO, sztywny Strona H 7/1 Hydrant z podwójnym zamknięciem DUO, z kontrolowanym miejscem łamania Strona H 7/3 Hydranty nadziemne EURO Krammer Hydrant EURO 2000-RW 0, sztywny Strona H 8/1 Hydrant EURO 2000-RW 0, z kontrolowanym miejscem łamania Strona H 8/3 Hydrant staromiejski, sztywny Strona H 8/5 Hydrant staromiejski, z kontrolowanym miejscem łamania Strona H 8/7 Hydranty nadziemne h8 Hydrant h8, sztywny Strona H 9/1 Hydrant h8, z kontrolowanym miejscem łamania Strona H 9/3 Strona H 10 Zdroje uliczne Krammer Zdrój uliczny Nostalgia Strona H 10/1 Zdrój uliczny Linea Strona H 10/3 Strona H 11 Hydranty podziemne Krammer Hydrant podziemny DUO Strona H 11/1 Hydrant podziemny Monoblock Strona H 11/3 H 1/1 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

2 HYDRANTY Wyposażenie Części zamienne Pokrywa zabezpieczająca Strona M 6/1 Hawle-rura odwadniająca Strona H 6/3 Skrzynka uliczna Strona M 3/1 Łuk kołnierzowy ze stopką Strona D 3/2 Śruby z nakrętkami Strona M 4/4 Uszczelki płaskie Strona M 7/1 Hawle-Vario Strona D 5/1 Przedłużenie do miejsca łamania na zapytanie Zawór napowietrzający Strona P 5/2 Pokrywa nasady Strona P 5/1 Grzyb zaworu Strona P 5/1 Uchwyt kłowy Strona P 5/2 Zespół uruchamiający Strona P 4/2 Narzędzia Klucz do obsługi Strona Q 4/2 Klucz uniwersalny do hydrantów Strona Q 4/2 Dane techniczne Momenty dokręcania śrub w kołnierzu Strona R 3/1 Tabela natężenia przepływu w funkcji ciśnienia Strona R 4/2 Przykład zabudowy H 1/2 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

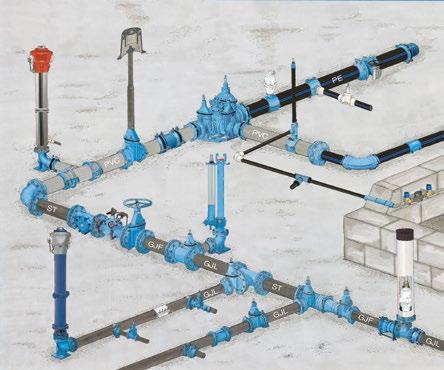

3 HYDRANTY Hydranty Hawle H4 Cechy konstrukcyjne Nowoczesny wygląd Całość wykonana z materiałów odpornych na korozję Uszczelnienie wrzeciona (O-ringi) osadzone ze wszystkich stron w materiale odpornym na korozję Minimalny moment obrotowy uruchomienia (MOT < 80 Nm, mst > 250 Nm) Krańcowy ogranicznik ruchu przy otwieraniu i zamykaniu hydrantów Możliwość obrotu głowicy hydrantu od 0 o do 360 o Bezproblemowa wymiana wszystkich części wewnętrznych bez konieczności odkopywania hydrantu Ilość wody pozostałej 0" wg EN EN Samoczynne odwodnienie z odcięciem ciśnienia wody, czas odwodnienia < 10 min Kierunek otwarcia przeciwnie do wskazówek zegara 15 obrotów do pełnego otwarcia Możliwość przyłączenia rury odwadniającej PE Ø 32 mm lub Hawle-rury odwadniającej nr kat Możliwość wykonania nasady przyłączeniowej wg innych norm Możliwe wykonania z większą ilością odejść i ich wysokości posadowienia na zapytanie Odporność na środki dezynfekujące wg EN Hydrant z kontrolowanym miejscem łamania Prosta naprawa w przypadku złamania Zapasowe śruby nr kat (do miejsca łamania) znajdują się pod pokrywą głowicy Blokada zabezpieczająca wrzeciono w pobliżu miejsca łamania Głowica hydrantu dostępna w niestandardowych kolorach Dane techniczne Zarówno hydranty wykonane ze stali nierdzewnej jak i ze stali St37 posiadają identyczne części wewnętrzne wykonane z materiałów odpornych na korozję, takich jak stal nierdzewna, metale kolorowe i tworzywo sztuczne Nierdzewny hydrant nadziemny H4 nr kat. 5140H4, nr kat. 5140H4B, nr kat. 5151H4, nr kat. 5151H4B, nr kat. 5195H4, nr kat H4B, nr kat. 5196H4, nr kat. 5196H4B Norma EN 14384, EN Głowica hydrantu z ulepszonego stopu pokrytego warstwą zabezpieczającą przed promieniami UV Kolumna i miejsce łamania ze stali nierdzewnej Cokół hydrantu i kolumna dolna ze stali nierdzewnej Rys. Hydrant nadziemny H4 z kontrolowanym miejscem łamania Hydrant nadziemny H4 nr kat. 5051H4, nr kat. 5053H4, nr kat. 5095H4, nr kat. 5096H4 Norma EN 14384, EN Głowica hydrantu z żeliwa sferoidalnego EN-GJS-400, zabezpieczona antykorozyjnie (epoksydowana) wg wytycznych GSK i zabezpieczona przed promieniami UV, kolor RAL 9006 Kolumna i miejsce łamania grubościenna rura stalowa St37, ocynkowana i zabezpieczona przed promieniami UV, kolor RAL 5003 Cokół hydrantu z żeliwa sferoidalnego EN-GJS-400, zabezpieczony antykorozyjnie (epoksydowany) wg wytycznych GSK i zabezpieczony przed promieniami UV, kolor RAL 5012 H 2/1 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

4 NOTATKI H 2/2 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

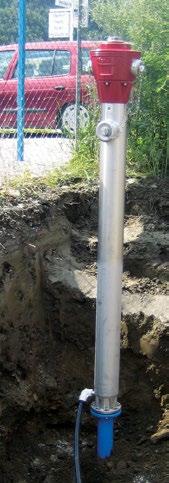

5 Nierdzewny hydrant nadziemny H4 sztywny, PN 16 Cechy konstrukcyjne Norma: EN Zbadany przez: CNBOP Max. ciśnienie robocze: 16 bar Standardowa głębokość zabudowy Rd: 1,50 m (dostępne także 1,25 m i 1,00 m) Współczynnik przepływu: 120 m 3 /h dla nasady 1 B Kv [m 3 /h] 200 m 3 /h dla nasad 2 B 220 m 3 /h dla nasady 1 A Przepływ Q [m 3 /h] przy spadku ciśnienia o 1 bar w przypadku hydrantów HAWLE-H4 jest wyższy niż wymagany w normie EN Ilość wody pozostałej: zero < EN Kołnierze zwymiarowane i owiercone zgodnie z EN PN 16 Nr kat. 5151H4 Nr kat. 5151H4B Nr kat. 5140H4 Nr kat. 5140H4B Dane techniczne Głowica hydrantu: Kolumna: Zespół uruchamiający: Cokół hydrantu: Oferta uzupełniająca ulepszony stopu zabezpieczony antykorozyjnie i pokryty powłoką zabezpieczającą przed promieniami UV grubościenna rura ze stali nierdzewnej w części nadziemnej oszlifowana stal nierdzewna staliwo nierdzewne Odpowiadające wyposażenie: patrz strona H 1/2 Hawle-rura odwadniająca nr kat Łuk kołnierzowy ze stopką nr kat. 0290, nr kat. 0291, nr kat. 0292, nr kat. 5045, nr kat Klucz do obsługi nr kat. 3460, nr kat Uszczelki płaskie nr kat Śruby z nakrętkami nr kat. 8810, nr kat. 8830, nr kat Nr kat. Kolor / RAL Nasady A B Masa kg 5140H4 czerwony / H4B niebieski / ,0 5151H4 czerwony / H4B niebieski / ,0 Inne kolory na zapytanie Przykład zabudowy H 3/1 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

6 Nierdzewny hydrant nadziemny H4 sztywny, PN 16 Rd1000 = L 1880 Rd1250 = L 2130 Rd1500 = L Rd1000 Rd1250 Rd1500 Nasady Kąt pochylenia nasad typu B wynosi 77 zabudowy K D A B Rd D K ,50 m ,25 m ,00 m Kołnierz przyłączeniowy zwymiarowany i owiercony wg EN Śruby Ilość M16 8 Wymagane dane przy zamawianiu części zamiennych: nr kat. / / rok produkcji Części składowe Materiał Głowica hydrantu Tabliczka znamionowa Nasada B PN-M mm Uszczelka typu O-ring 64 x 4 Pokrywa nasady B PN-M Uszczelka płaska B Łańcuszek z hakiem Pierścień do łańcuszka Zawór napowietrzający Tuleja uszczelek typu O-ring Uszczelka typu O-ring 32 x 4 Uszczelka typu O-ring 25 x 3,5 Podkładka ślizgowa Pokrywa Kołpak uruchamiający Podkłada A 13 Śruba z łbem walcowym o gnieździe sześciokątnym M 12 x 25 Korek Zabezpieczenie przed kradzieżą wody Pierścień mocujący do głowicy hydrantu Podkładka A 13 Śruba z łbem walcowym o gnieździe sześciokątnym M 12 x 40 Nakładka mocująca Kołek sprężysty 8 x 16 Uszczelka typu O-ring 170 x 6 Wrzeciono sztywne Zawleczka 4 x 25 Nakrętka zderzakowa Nakrętka wrzeciona metaliczna folia POM mosiądz CuZn40Pb2 POM PE polistyren mosiądz CuZn40Pb Śruba z łbem walcowym o gnieździe sześciokątnym M 8 x Tarcza ślizgowa Kolumna Dla 100 nasada A PN-M mm Dla 100 uszczelka typu O-ring 116 x 4 POM 3.3 Dla 100 pokrywa nasady A PN-M Dla 100 uszczelka płaska A Kołek prowadzący Tuleja prowadząca Złączka 1" / 90 o Rura uruchamiająca Grzybek zaworu Kołek zabezpieczający do zaworu Nadajnik przepływu POM POM mosiądz CuZn40Pb2 / PE H 3/2 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

7 Nierdzewny hydrant nadziemny H4 z kontrolowanym miejscem łamania, PN 16 Dane techniczne Norma: EN Zbadany przez: CNBOP Max. ciśnienie robocze: 16 bar Standardowa głębokość zabudowy Rd: 1,50 m (dostępne także 1,25 m i 1,00 m) Współczynnik przepływu: 120 m 3 /h dla nasady 1 B Kv [m 3 /h] 200 m 3 /h dla nasad 2 B 220 m 3 /h dla nasady 1 A Przepływ Q [m 3 /h] przy spadku ciśnienia o 1 bar w przypadku hydrantów HAWLE-H4 jest wyższy niż wymagany w normie EN Ilość wody pozostałej: zero" < EN Kołnierze zwymiarowane i owiercone zgodnie z EN PN 16 Nr kat. 5195H4 Nr kat. 5195H4B Nr kat. 5196H4 Nr kat. 5196H4B Dane techniczne Głowica hydrantu: Kolumna: Zespół uruchamiający: Cokół hydrantu: ulepszony stopu pokryty warstwą zabezpieczającą przed promieniami UV grubościenna rura ze stali nierdzewnej oszlifowana stal nierdzewna staliwo nierdzewne Oferta uzupełniająca Odpowiadające wyposażenie: patrz strona H 1/2 Hawle-rura odwadniająca nr kat Łuk kołnierzowy ze stopką nr kat. 0290, nr kat. 0291, nr kat. 0292, nr kat. 5045, nr kat Klucz do obsługi nr kat. 3460, nr kat Uszczelki płaskie nr kat Śruby z nakrętkami nr kat. 8810, nr kat. 8830, nr kat Nr kat. Kolor / RAL Nasady A B Masa kg 5196H4 czerwony / H4B niebieski / ,0 5195H4 czerwony / H4B niebieski / ,0 Inne kolory na zapytanie Przykład zabudowy H 3/3 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

8 Nierdzewny hydrant nadziemny H4 z kontrolowanym miejscem łamania, PN 16 Rd1000 = L 1880 Rd1250 = L 2130 Rd1500 = L Rd1000 Rd1250 Rd Kąt pochylenia nasad typu B wynosi 77 Nasady zabudowy K D A B Rd D K ,50 m ,25 m ,00 m Kołnierz przyłączeniowy zwymiarowany i owiercony wg EN Śruby Ilość M16 8 Wymagane dane przy zamawianiu części zamiennych nr kat. / / rok produkcji Części składowe Głowica hydrantu Tabliczka znamionowa Uchwyt na śruby Nasada B PN-M mm Uszczelka typu O-ring 64 x 4 Pokrywa nasady B PN-M Materiał metaliczna folia Uszczelka płaska B Łańcuszek z hakiem Pierścień do łańcuszka Zawór napowietrzający POM Tuleja uszczelek typu O-ring mosiądz CuZn40Pb2 Uszczelka typu O-ring 32 x 4 Uszczelka typu O-ring 25 x 3,5 Podkładka ślizgowa POM Pokrywa Kołpak uruchamiający Podkłada A 13 Śruba z łbem walcowym o gnieździe sześciokątnym M 12 x 25 Korek PE Zabezpieczenie przed kradzieżą wody polistyren Pierścień mocujący do głowicy hydrantu Podkładka A 13 Śruba z łbem walcowym o gnieździe sześciokątnym M 12 x 40 Nakładka mocująca Kołek sprężysty 8 x 16 Uszczelka typu O-ring 170 x 6 Przedłużenie wrzeciona Kołek sprężysty 8 x 50 Czop Tarcza ślizgowa POM Kolumna górna Dla 100 nasada A PN-M mm Dla 100 uszczelka typu O-ring 116 x 4 Dla 100 pokrywa nasady A PN-M Dla 100 uszczelka płaska A Kolumna dolna Wrzeciono Zawleczka 4 x 25 Wspornik wrzeciona mosiądz CuZn40Pb2 Sprężynowa zatyczka zabezpieczająca Śruba zabezpieczająca POM Nakrętka wrzeciona mosiądz CuZn40Pb2 Śruba sześciokątna M 8 x 10 Nakrętka zderzakowa Śruba sześciokątna z miejscem łamania M 16 x 60 Korek do śruby PE Podkładka A 17 Nakrętka sześciokątna M 16 Złączka 1" / 90 o POM Rura uruchamiająca Grzybek zaworu mosiądz CuZn40Pb2 / Kołek zabezpieczający do zaworu Nadajnik przepływu PE H 3/4 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

9 Hydrant nadziemny H4 sztywny, PN 16 Cechy konstrukcyjne Norma: EN Zbadany przez: CNBOP Max. ciśnienie robocze: 16 bar Standardowa głębokość zabudowy Rd: 1,50 m (dostępne także 1,25 m i 1,00 m) Współczynnik przepływu: 120 m 3 /h dla nasady 1 B Kv [m 3 /h] 200 m 3 /h dla nasad 2 B 220 m 3 /h dla nasady 1 A Przepływ Q [m 3 /h] przy spadku ciśnienia o 1 bar w przypadku hydrantów HAWLE-H4 jest wyższy niż wymagany w normie EN Ilość wody pozostałej: zero" < EN Kołnierze zwymiarowane i owiercone zgodnie z EN PN 16 Nr kat. 5051H4 Nr kat. 5053H4 Dane techniczne Głowica hydrantu: Kolumna: z żeliwa sferoidalnego EN-GJS-400, zabezpieczona antykorozyjnie (epoksydowana) wg wytycznych GSK i zabezpieczone przed promieniami UV, kolor RAL 9006, na życzenie RAL 3000 grubościenna rura stalowa St37, ocynkowana i zabezpieczona przed promieniami UV, kolor RAL 5003, na życzenie RAL 3000 Zespół uruchamiający: Cokół hydrantu: Oferta uzupełniająca stal nierdzewna żeliwo sferoidalne EN-GJS-400, zabezpieczony antykorozyjnie (epoksydowany) wg wytycznych GSK i zabezpieczony przed promieniami UV, kolor RAL 5012 Odpowiadające wyposażenie: patrz strona H 1/2 Hawle-rura odwadniająca nr kat Łuk kołnierzowy ze stopką nr kat. 0290, nr kat. 0291, nr kat. 0292, nr kat. 5045, nr kat Klucz do obsługi nr kat. 3460, nr kat Uszczelki płaskie nr kat Śruby z nakrętkami nr kat. 8810, nr kat. 8830, nr kat Nasady Nr kat. A B Masa kg 5053H ,5 5051H ,0 Przykład zabudowy H 4/1 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

10 Hydrant nadziemny H4 sztywny, PN 16 Rd1000 = L 1880 Rd1250 = L 2130 Rd1500 = L Rd1000 Rd1250 Rd1500 Nasady Kąt pochylenie nasad typu B wynosi 77 zabudowy A B Rd D K ,50 m ,25 m ,00 m K D Kołnierz przyłączeniowy zwymiarowany i owiercony wg EN Śruby Ilość M 16 8 Wymagane dane przy zamawianiu części zamiennych: nr kat. / / rok produkcji Części składowe Materiał Głowica hydrantu Tabliczka znamionowa Nasada B PN-M mm Uszczelka typu O-ring 64 x 4 Pokrywa nasady B PN-M Uszczelka płaska B Łańcuszek z hakiem Pierścień do łańcuszka Zawór napowietrzający Tuleja uszczelek typu O-ring Uszczelka typu O-ring 32 x 4 Uszczelka typu O-ring 25 x 3,5 Podkładka ślizgowa Pokrywa Kołpak uruchamiający Podkłada A 13 żeliwo sferoidalne EN-GJS-400 metaliczna folia POM mosiądz CuZn40Pb2 POM Śruba z łbem walcowym o gnieździe sześciokątnym M 12 x Korek Zabezpieczenie przed kradzieżą wody Pierścień mocujący do głowicy hydrantu Podkładka A 13 Śruba z łbem walcowym o gnieździe sześciokątnym M 12 x 40 Nakładka mocująca Kołek sprężysty 8 x 16 Uszczelka typu O-ring 170 x 6 Wrzeciono sztywne Zawleczka 4 x 25 Nakrętka zderzakowa Nakrętka wrzeciona Śruba z łbem walcowym o gnieździe sześciokątnym M 8 x 10 Tarcza ślizgowa Kolumna PE polistyren mosiądz CuZn40Pb2 POM stal St Dla 100 nasada A PN-M mm Dla 100 uszczelka typu O-ring 116 x 4 Dla 100 pokrywa nasady A PN-M Dla 100 uszczelka płaska A Kołek prowadzący Tuleja prowadząca Cokół hydrantu Uszczelka typu O-ring 30,3 x 7,5 Zacisk Kołnierz dociskowy do cokołu Śruba sześciokątna M 12 x 45 Nakrętka sześciokątna M 12 Rura uruchamiająca POM żeliwo sferoidalne EN-GJS-400 POM St mosiądz CuZn40Pb2 Grzybek zaworu / Kołek zabezpieczający do zaworu Nadajnik przepływu PE H 4/2 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

11 Hydrant nadziemny H4 z kontrolowanym miejscem łamania, PN 16 Cechy konstrukcyjne Norma: EN Zbadany przez: CNBOP Max. ciśnienie robocze: 16 bar Standardowa głębokość zabudowy Rd: 1,50 m (dostępne także 1,25 m i 1,00 m) Współczynnik przepływu: 120 m 3 /h dla nasady 1 B Kv [m 3 /h] 200 m 3 /h dla nasad 2 B 220 m 3 /h dla nasady 1 A Przepływ Q [m 3 /h] przy spadku ciśnienia o 1 bar w przypadku hydrantów HAWLE-H4 jest wyższy niż wymagany w normie EN Ilość wody pozostałej: zero" < EN Kołnierze zwymiarowane i owiercone zgodnie z EN PN 16 Nr kat. 5095H4 Nr kat. 5096H4 Dane techniczne Głowica hydrantu: Kolumna: Zespół uruchamiający: Cokół hydrantu: z żeliwa sferoidalnego EN-GJS-400, zabezpieczona antykorozyjnie (epoksydowana) wg wytycznych GSK i zabezpieczone przed promieniami UV, kolor RAL 9006, na życzenie RAL 3000 grubościenna rura stalowa St37, ocynkowana i zabezpieczona przed promieniami UV, kolor RAL 5003, na życzenie RAL 3000 stal nierdzewna żeliwo sferoidalne EN-GJS-400, zabezpieczony antykorozyjnie (epoksydowany) wg wytycznych GSK i zabezpieczony przed promieniami UV, kolor RAL 5012 Wykonanie dla Rafinerii Gdańskiej Oferta uzupełniająca Odpowiadające wyposażenie: patrz strona H 1/2 Hawle-rura odwadniająca nr kat Łuk kołnierzowy ze stopką nr kat. 0290, nr kat. 0291, nr kat. 0292, nr kat. 5045, nr kat Klucz do obsługi nr kat. 3460, nr kat Uszczelki płaskie nr kat Śruby z nakrętkami nr kat. 8810, nr kat. 8830, nr kat Nr kat. Nasady A B Masa kg 5096H ,0 5095H , ,0 Przykład zabudowy H 4/3 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

12 Hydrant nadziemny H4 z kontrolowanym miejscem łamania, PN 16 Rd1000 = L 1880 Rd1250 = L 2130 Rd1500 = L Rd1000 Rd1250 Rd Nasady pochylenie nasad typu B - wynosi 77 zabudowy A B Rd D K ,50 m ,25 m ,00 m M ,50 m M 20 8 K D Kołnierz przyłączeniowy zwymiarowany i owiercony wg EN Śruby Ilość Wymagane dane przy zamawianiu części zamiennych: nr kat. / / rok produkcji Części składowe Materiał Głowica hydrantu Tabliczka znamionowa Uchwyt na śruby Nasada B PN-M mm Uszczelka typu O-ring 64 x 4 Pokrywa nasady B PN-M Uszczelka płaska B Łańcuszek z hakiem Pierścień do łańcuszka Zawór napowietrzający Tuleja uszczelek typu O-ring Uszczelka typu O-ring 32 x 4 Uszczelka typu O-ring 25 x 3,5 Podkładka ślizgowa Pokrywa Kołpak uruchamiający Podkłada A 13 Śruba z łbem walcowym o gnieździe sześciokątnym M 12 x 25 Korek Zabezpieczenie przed kradzieżą wody Pierścień mocujący do głowicy hydrantu Podkładka A 13 Śruba z łbem walcowym o gnieździe sześciokątnym M 12 x 40 Nakładka mocująca Kołek sprężysty 8 x 16 Uszczelka typu O-ring 170 x 6 Przedłużenie wrzeciona Kołek sprężysty 8 x 50 Czop Tarcza ślizgowa Kolumna górna Dla 100 nasada A PN-M mm Dla 100 uszczelka typu O-ring 116 x 4 Dla 100 pokrywa nasady A PN-M Dla 100 uszczelka płaska A Kolumna dolna Wrzeciono Zawleczka 4 x 25 Wspornik wrzeciona Sprężynowa zatyczka zabezpieczająca Śruba zabezpieczająca Nakrętka wrzeciona Śruba sześciokątna M 8 x 10 Nakrętka zderzakowa Śruba sześciokątna z miejscem łamania M 16 x 60 Korek do śruby Podkładka A 17 Nakrętka sześciokątna M 16 Cokół hydrantu Uszczelka typu O-ring 30,3 x 7,5 Zacisk Kołnierz dociskowy do cokołu Śruba sześciokątna M 12 x 45 Nakrętka sześciokątna M 12 Rura uruchamiająca Grzybek zaworu Kołek zabezpieczający do zaworu Nadajnik przepływu żeliwo sferoidalne EN-GJS- 400 metaliczna folia POM mosiądz CuZn40Pb2 POM PE polistyren POM stal st37 stal st37 mosiądz CuZn40Pb2 POM mosiądz CuZn40Pb2 PE żeliwo sferoidalne EN-GJS-400 POM St37 mosiądz CuZn40Pb2 / PE H 4/4 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

13 Hydrant podziemny wolnoprzelotowy PN 16 Cechy konstrukcyjne Wolny przelot Sprawdzone i odporne na zanieczyszczenia zamknięcie przy pomocy płyty odcinającej z krańcowymi ogranicznikami ruchu Zabezpieczony antykorozyjnie (epoksydowany) wg wytycznych GSK i zastosowanie nierdzewnych materiałów Niewymagający konserwacji Samoczynne odwodnienie z odcięciem ciśnienia wody, czas odwodnienia < 10 min Minimalny moment obrotowy uruchomienia Umożliwia późniejsze nawiercanie pod ciśnieniem (poprzez opaskę do nawiercania z odejściem kołnierzowym lub odejściem System BAIO Bezproblemowy monitoring rurociągu, czyszczenie rurociągu, opróżnianie rurociągu za pomocą lancy ssącej Nr kat Nr kat uchwyt kłowy 80 Dane techniczne Norma: EN Zbadany przez: CNBOP Max. ciśnienie robocze: 16 bar Standardowa głębokość zabudowy Rd: 1,50 m Współczynnik przepływu: 153 m 3 /h Kv [m 3 /h] Przepływ Q [m 3 /h] przy spadku ciśnienia o 1 bar w przypadku hydrantów HAWLE jest wyższy niż wymagany w normie EN Ilość wody pozostałej: zero" < EN Kołnierze zwymiarowane i owiercone zgodnie z EN PN 16 Warianty przyłączeń: Wykonanie z przyłączem kołnierzowym: kształtka EN, kształtka F, opaska do nawiercania Wykonanie z końcówką System BAIO : kształtka B, kształtka MMB, kształtka SM, kształtka MMN Na zapytanie: Przedłużenia do hydrantu podziemnego od 100 do 500 mm Zabezpieczenie przed zanieczyszczeniem i przesunięciem dla końcówki System BAIO nr kat. 490SB Nr kat Wykonanie przyłącze kołnierzowe 80 końcówka System BAIO 80 Przykład zabudowy PN 16 zabudowy* Rd 1,00 m 1,25 m 1,50 m * Wszystkie głębokości zabudowy Rd od 0,85 m do 3,00 Oferta uzupełniająca Odpowiadające wyposażenie: patrz strona H 1/2 Hawle-rura odwadniająca nr kat Łuk kołnierzowy ze stopką nr kat. 0290, nr kat. 0291, nr kat. 0292, nr kat. 5045, nr kat Klucz do obsługi nr kat. 3460, nr kat Uszczelki płaskie nr kat Śruby z nakrętkami nr kat. 8810, nr kat. 8830, nr kat Skrzynki uliczne nr kat Zabezpieczenie przed zanieczyszczeniem i przesunięciem dla końcówki System BAIO nr kat. 490SB H 5/1 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

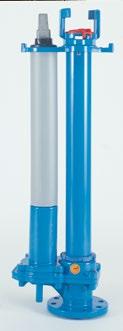

14 Hydrant podziemny wolnoprzelotowy PN 16 B Części składowe Uchwyt kłowy Czop uruchamiający Kolumna Rura ochronna Materiał żeliwo sferoidalne EN-GJS-400, epoksydowane żeliwo sferoidalne EN-GJS-400, epoksydowane stal nierdzewna, epoksydowana polipropylen 4 5 Nasadka wrzeciona żeliwo sferoidalne EN-GJS-400, ocynkowane 6 Wrzeciono stal nierdzewna 7 Korpus przekładni żeliwo sferoidalne EN-GJS Przekładnia płyty odcinającej stal nierdzewna 9 Zaciskowy pierścień śrubowy poliamid 10 Zabierak ślimakowy mosiądz CuZn36Pb2As A 11 Płyta odcinająca stal nierdzewna 12 Górna część cokołu żeliwo sferoidalne EN-GJS-400, epoksydowane 5 13 Odwodnienie PE Dolna część cokołu z przyłączem kołnierzowym lub końcówką System BAIO żeliwo sferoidalne EN-GJS-400, epoksydowane Zalecenie: sączek nr kat Nr kat. Wykonanie przyłącze kołnierzowe 80 końcówka System BAIO 80 zabudowy A B B1 C Masa kg 1,00 m ,0 1,25 m ,5 1,50 m , ,00 m ,5 1,25 m ,0 1,50 m ,0 14 C B Inne możliwości zastosowania Nawiercanie pod ciśnieniem Monitoring rurociągów Czyszczenie rurociągów za pomocą kulistej gąbki Opróżnianie rurociągu za pomocą lancy ssącej Śluza Aparat do nawiercania Lanca ssąca Endoskop, sonda pomiarowa lub mikrofon Kształtka B Opaska do nawiercania Kulista gąbka H 5/2 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

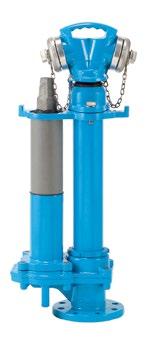

15 Hydrant podziemny teleskopowy wolnoprzelotowy PN 16 Cechy konstrukcyjne Przyłącze kołnierzowe lub końcówka System BAIO Zintegrowana teleskopowa kolumna Odcięcie przepływu za pomocą płyty odcinającej z ogranicznikiem krańcowym Minimalny moment obrotowy uruchomienia Zabezpieczenie przed zanieczyszczeniem Zabezpieczony antykorozyjnie (epoksydowany) wg wytycznych GSK i zastosowanie nierdzewnych materiałów zabudowy Rd od 1 m do 3 m Brak ryzyka uszkodzenia uszczelek na odcięciu Całkowicie wolny przelot Niewymagający konserwacji Możliwość wykonania nasady przyłączeniowej wg innych norm Kołnierze zwymiarowane i owiercone zgodnie z EN PN 16 Oferta uzupełniająca Odpowiadające wyposażenie: patrz strona H 1/2 Hydrant podziemny teleskopowy Nr kat. 5060T Nr kat. 5061T Sączek nr kat Skrzynka uliczna nr kat. 1950T Łuk kołnierzowy ze stopką nr kat. 0290, nr kat. 0291, nr kat. 0292, nr kat. 5045, nr kat Klucz do obsługi nr kat Uszczelki płaskie nr kat Śruby z nakrętkami nr kat. 8810, nr kat. 8830, nr kat Nr kat. 5060T 5061T Wykonanie przyłącze kołnierzowe 80 końcówka System BAIO 80 PN 16 zabudowy Rd 1,00 m 1,25 m 1,50 m B1 B1 A A H H1 H H1 D B B Nr kat. PN zabudowy Rd Nasady B Wykonanie A B B1 D H H1 Masa kg 1,00 m przyłącze , T 1,25 m kołnierzowe ,00 1,50 m 80* , ,00 m końcówka System , T 1,25 m BAIO ,00 1,50 m ,00 * Kołnierze zwymiarowane i owiercone zgodnie z EN PN 16 H 5/3 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

16 Hydrant ogrodowy PN 10 Cechy konstrukcyjne Nr kat z uchwytem kłowym 50 Przyłącze kołnierzowe 50, EN Z żeliwa szarego EN-GJL-400, zabezpieczony antykorozyjnie (epoksydowany) wg wytycznych GSK Bez odwodnienia (niezabezpieczony przed mrozem - tylko do użytku sezonowego) Nr kat. Wykonanie PN Wysokość całkowita H Masa kg 5081 Uchwyt kłowy ,5 H Kołnierze zwymiarowane i owiercone zgodnie z EN PN 16 Cechy konstrukcyjne W przypadku zabudowy hydrantu poniżej poziomu wód gruntowych, należy odłączyć przewód odwadniający do kanalizacji Złączka ISO do rury PE Zawór do przyłączy domowych z odwodnieniem, korpus i pokrywa z żeliwa sferoidalnego EN-GJS-400, epoksydowane Rura ochronna z mechanizmem uruchamiającym Rura odbiorcza ze stali nierdzewnej Hydrant ogrodowy z odwodnieniem Nr kat Nr kat. Złączka ISO do rury Ø mm PN Odejście gwint zabudowy zewnętrzny Rd Masa kg " 1,25 7,0 63 2" 0,75 7, " 1,00 8,0 63 2" 1,25 12,0 63 2" 1,50 14,0 H 5/4 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

17 Instrukcja obsługi hydrantów nadziemnych H4 URUCHOMIENIE PRZEGLĄD MONTAŻ Prace przygotowawcze 1 Zabudowa hydrantu Zalecenie: zabudować zasuwę przed hydrantem 2 Ustawienie głowicy 1 1 Skręcić kołnierze na krzyż" lub wsunąć rurę do kielicha Zluzować śruby pierścienia mocującego 2 2 Kontrola roczna 1 Sprawdzić czy hydrant jest zamknięty 2 Przygotować powierzchnię posadowienia, uwzględnić wysokość zabudowy (przy hydrancie z kontrolowanym miejscem łamania, miejsce łamania cm nad poziomem terenu) Hydrant mocno podeprzeć 3 Obrócić głowicę i ustawić w żądanym położeniu 3 3 Odkręcić pokrywę nasady Włożyć Hawle-rurę odwadniającą / Przygotować Hawle-rurę odwadniającą przewód odwadniający usypać sączek lub przewód odwadniający 1" (1-3 m) próba ciśnieniowa - przepłukać Dokręcić śruby Przygotować kołnierz lub kielich do podłączenia hydrantu Uwaga! Nie odkręcać śrub w cokole hydrantu! Zasypać wykop Odkręcić hydrant i przepłukać 4 W przypadku złamania hydrantu z kontrolowanym miejscem łamania Przeprowadzić optyczną kontrolę miejsca łamania 2 Zdemontować kołpak uruchamiający i pokrywę Zamknąć hydrant 5 5 Dokręcić śruby, max. moment 60 Nm Sprawdzić skuteczność odwodnienia hydrantu 8 W razie konieczności oczyścić kołnierz 3 6 Wyjąć śruby zapasowe, należy pamiętać o ich uzupełnieniu 6 Zamontować pokrywę i kołpak uruchamiający Włożyć uszczelkę typ O-ring Nasadzić kolumnę hydrantu Wyd Uruchomienie, przegląd Zamontować pokrywę nasady H 6/1 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

18 Instrukcja obsługi hydrantów nadziemnych NIESZCZELNE ZAMKNIĘCIE ODWOIENIA lub WYMIANA GRZYBKA Hydrant sztywny W przypadku nieszczelnego odwodnienia, pominąć punkt 5 W przypadku wymiany grzybka zaworu, pominąć punkt 4 Hydrant z kontrolowanym miejscem łamania W przypadku nieszczelnego odwodnienia, pominąć punkt 5 W przypadku wymiany grzybka zaworu, pominąć punkt Zamknąć zasuwę i całkowicie otworzyć hydrant 2 Zamknąć zasuwę, hydrant całkowicie otworzyć 3 Zdemontować kołpak uruchamiający i pokrywę Usunąć śruby w miejscu łamania, zdjąć kolumnę hydrantu 3 4 Usunąć zatyczkę zabezpieczającą, wykręcić obsadę wrzeciona Odkręcić śruby, zdjąć głowicę 4 Zespół uruchamiający obrócić o 180 lub Oznaczyć pozycję zespołu uruchamiającego i obrócić go o 180. Nasadzić głowicę, dociągnąć śruby lub Wymontować zespół uruchamiający, wymienić grzybek zaworu, zespół wsunąć w prowadnicę, nasadzić głowicę, dociągnąć śruby 6 7 Wyjąć zespół uruchamiający, wymienić grzybek zaworu i wsunąć w prowadnicę zespół Ustalić pozycję wspornika wrzeciona i wsunąć sprężynową zatyczkę zabezpieczającą Nasadzić kolumnę hydrantu 8 Zamontować kołpak uruchamiający i pokrywę Nm Dokręcić śruby 8 Zamknąć hydrant, otworzyć zasuwę Uruchomienie, przegląd 10 Zamknąć hydrant, otworzyć zasuwę Uruchomienie, przegląd H 6/2 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

19 Hawle - rura odwadniająca przewód spustowy do hydrantów Cechy konstrukcyjne Inteligentne rozwiązanie do odwodnienia hydrantu Duża powierzchnia rury odwadniającej umożliwiająca odwodnienie hydrantu oraz zabezpiecza otwór wylotowy ze stopy hydrantu przed zarastaniem Zabezpiecza hydrant przed zamarznięciem Końcówkę rury odprowadzić do sączka wykonanego w ziemi W przypadku wysokiego poziomu wody gruntowej wodę z hydrantu należy wypompować Hawle-rura odwadniająca Nr kat Przykład zabudowy H 6/3 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

20 NOTATKI H 6/4 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

21 HYDRANT NADZIEMNY DUO z podwójnym zamknięciem, sztywny, PN 16 Cechy konstrukcyjne Nr kat. 220 Wykonanie: standard SGG na zapytanie NGG Norma: EN Zbadany przez: CNBOP Max. ciśnienie robocze: 16 bar zabudowy Rd: 1,00, 1,25, 1,50 m Współczynnik przepływu: 152 m 3 /h dla hydrantu 80 Kv [m 3 /h] 195 m 3 /h dla hydrantu 100 Przepływ Q [m 3 /h] przy spadku ciśnienia o 1 bar w przypadku hydrantów KRAMMER jest wyższy niż wymagany w normie EN Ilość wody pozostałej: zero" < EN Kołnierze zwymiarowane i owiercone zgodnie z EN PN 16 Łatwy montaż dzięki luźnemu kołnierzowi oraz zintegrowanej uszczelce płaskiej Zespół uruchamiający można wymontować bez konieczności odkopywania hydrantu Posiada dodatkowe zamknięcie kulowe Na zapytanie: wykonanie z pojedynczym zamknięciem (bez kuli) nr kat. 220WO Za dopłatą: specjalne pokrycie w standardowych kolorach RAL Dane techniczne Głowica hydrantu: Kolumna: Stopa: Trzpień: Tłok uszczelniający: z żeliwa sferoidalnego, ze wszystkich stron pokryta fluidyzacyjnie żywicą epoksydową + zewnętrzna powłoka proszkowa na bazie poliestrowej (odporna na promienie UV) w kolorze ognistoczerwonym (RAL 3003) SGG ze stali, ze wszystkich stron ocynkowana ogniowo + zewnętrzna dwuskładnikowa powłoka poliuretanowa NGG z NIRO, oszlifowana z żeliwa sferoidalnego, ze wszystkich stron pokryta fluidyzacyjnie żywicą epoksydową ze stali nierdzewnej z żeliwa sferoidalnego, całkowicie pokryty powłoką ową Wrzeciono: ze stali nierdzewnej Wszystkie pozostałe części wykonane z materiałów odpornych na korozję Nr kat A Na zdjęciu: wykonanie SGG 80 Nasady B zabudowy Rd Masa kg 2 1,00 37,0 2 1,25 39,5 2 1,50 41, ,00 61, ,25 68, ,50 75,0 Oferta uzupełniająca Odpowiadające wyposażenie: patrz strona H 1/2 Hawle-rura odwadniająca nr kat Łuk kołnierzowy ze stopką nr kat. 0290, nr kat. 0291, nr kat. 0292, nr kat. 5045, nr kat Klucz do obsługi nr kat. 3460, nr kat Uszczelki płaskie nr kat Śruby z nakrętkami nr kat. 8810, nr kat. 8830, nr kat H 7/1 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

22 HYDRANT NADZIEMNY DUO z podwójnym zamknięciem, sztywny, PN 16 Nr kat. 220 Wykonanie: SGG Rys. hydrant 80 Części składowe Materiał 1.1 Głowica 2 x B GGG Uszczelka typu O-ring EPDM 1.3 Zawór napowietrzający CuZn40Pb2 1.4 Nasada B (75 mm) Al 1.5 O-ring do nasady B EPDM 1.6 Tuleja głowicy CuZn40Pb2 2. Kolumna 2.1 Rura 2.2 Stopa GGG Luźny kołnierz GGG 400 St 37, ocynkowana / NIRO 2.4 Złączka odwodnienia CuZn40Pb2 2.5 Pierścień uszczelniający Uszczelka kształtowa EPDM 2.7 Uszczelka kształtowa EPDM 2.8 Uszczelka płaska EPDM 3. Zespół uruchamiający 3.1 Trzpień Wrzeciono Tłok EPDM 3.4 Podkładka ślizgowa POM 3.5 Podkładka ślizgowa POM 3.6 Nakrętka krańcowa CuZn40Pb2 3.7 Uszczelka typu O-ring EPDM 3.8 Nakrętka wrzeciona CuZn40Pb2 4. Łańcuch Kula PE 6. Pokrywa nasady B Al 7.1 Kołpak uruchamiający AI 7.2 Śruba cylind. o gnieźdz. 6-kąt. V2A 7.3 Podkładka sprężysta V2A 7.4 Korek zatykający PE 8.1 Śruba 6-kąt. V2A 8.2 Nakrętka V2A 9.1 Kolano odwadniające CuZn40Pb2 9.2 Rura odwadniająca PE Nasady zabudowy Kołnierz przyłączeniowy zwymiarowany i owiercony wg EN A B Rd / L D K śruby ilość ,00 m / 1,85 m ,25 m / 2,10 m ,50 m / 2,35 m M 16 8 H 7/2 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

23 HYDRANT NADZIEMNY DUO z podwójnym zamknięciem, z kontrolowanym miejscem łamania, PN 16 Cechy konstrukcyjne Wykonanie: standard SGG na zapytanie NGG Norma: EN Zbadany przez: CNBOP Max. ciśnienie robocze: 16 bar zabudowy Rd: 1,00, 1,25, 1,50 m Współczynnik przepływu: 144 m 3 /h dla hydrantu 80 Kv [m 3 /h] 184 m 3 /h dla hydrantu 100 Przepływ Q [m 3 /h] przy spadku ciśnienia o 1 bar w przypadku hydrantów KRAMMER jest wyższy niż wymagany w normie EN Ilość wody pozostałej: zero" < EN Kołnierze zwymiarowane i owiercone zgodnie z EN PN 16 Kolumna hydrantu podzielona kołnierzami rozdzielczymi, łączonymi za pomocą śrub z miejscem łamania Łatwy montaż dzięki luźnemu kołnierzowi oraz zintegrowanej uszczelce płaskiej Zespół uruchamiający można wymontować bez konieczności odkopywania hydrantu Posiada dodatkowe zamknięcie kulowe Na zapytanie: wykonanie z pojedynczym zamknięciem (bez kuli) nr kat. 230WO Za dopłatą: specjalne pokrycie w standardowych kolorach RAL Dane techniczne Głowica hydrantu: Kolumna: Stopa: Trzpień: Tłok uszczelniający: z żeliwa sferoidalnego, ze wszystkich stron pokryta fluidyzacyjnie żywicą epoksydową + zewnętrzna powłoka proszkowa na bazie poliestrowej (odporna na promienie UV) w kolorze ognistoczerwonym (RAL 3003) SGG ze stali, ze wszystkich stron ocynkowana ogniowo + zewnętrzna dwuskładnikowa powłoka poliuretanowa NGG z NIRO, oszlifowana z żeliwa sferoidalnego, ze wszystkich stron pokryta fluidyzacyjnie żywicą epoksydową ze stali nierdzewnej z żeliwa sferoidalnego, całkowicie pokryty powłoką ową Wrzeciono: ze stali nierdzewnej Wszystkie pozostałe części wykonane z materiałów odpornych na korozję Oferta uzupełniająca Odpowiadające wyposażenie: patrz strona H 1/2 Hawle-rura odwadniająca nr kat Łuk kołnierzowy ze stopką nr kat. 0290, nr kat. 0291, nr kat. 0292, nr kat. 5045, nr kat Klucz do obsługi nr kat. 3460, nr kat Uszczelki płaskie nr kat Śruby z nakrętkami nr kat. 8810, nr kat. 8830, nr kat Nr kat. 230 Nr kat Na zdjęciu: wykonanie SGG 80 A Nasady B zabudowy Rd Masa kg 2 1,00 37,0 2 1,25 39,5 2 1,50 41, ,00 61, ,25 68, ,50 75,0 H 7/3 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

24 HYDRANT NADZIEMNY DUO z podwójnym zamknięciem, z kontrolowanym miejscem łamania, PN 16 Nr kat. 230 Wykonanie: SGG Rys. hydrant 80 Nasady zabudowy A B Rd / L D K Śruby Ilość ,00 m / 1,85 m ,25 m / 2,10 m ,50 m / 2,35 m Kołnierz przyłączeniowy zwymiarowany i owiercony wg EN M 16 8 Części składowe Materiał 1.1 Głowica 2 x B GGG Uszczelka typu O-ring EPDM 1.3 Zawór napowietrzający CuZn40Pb2 1.4 Nasada B (75 mm) Al 1.5 O-ring do nasady B EPDM 1.6 Tuleja głowicy CuZn40Pb2 2. Kolumna hydrantu 2.1 Rura górna 2.2 Stopa GGG Luźny kołnierz GGG 400 St 37, ocynkowana / NIRO 2.4 Złączka odwodnienia CuZn40Pb2 2.5 Pierścień uszczelniający Uszczelka kolumny EPDM 2.7 Uszczelka gniazda EPDM 2.8 Uszczelka cokołu EPDM 3. Rura dolna 3.1 Trzpień Wrzeciono Tłok EPDM 3.4 Podkładka ślizgowa POM 3.5 Trzpień górny St 37, ocynkowana / NIRO 3.6 Nakrętka krańcowa CuZn40Pb2 3.7 Uszczelka typu O-ring EPDM 3.8 Nakrętka wrzeciona CuZn40Pb2 3.9 Końcowka trzpienia CuZn40Pb2 4.1 Mostek wywrotny CuZn40Pb2 4.2 Orzech wywrotny Śruba nacięta V2A 4.4 Uszczelka typu O-ring PE 4.5 Zabezpieczenia V2A 5 Kula PE 6 Pokrywa nasady B Al 7.1 Kołpak uruchamiający Al 7.2 Śruba cylind. o gnieździe 6-kąt. V2A 7.3 Podkładka sprężysta V2A 7.4 Korek zatykający PE 8 Śruba + nakrętka V2A 9.1 Kolano odwadniające CuZn40Pb2 9.2 Rura odprowadzająca PE 10 Śruba cylind. o gnieźdz. 6-kąt. V2A 11 Łańcuszek V2A H 7/4 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

25 HYDRANT NADZIEMNY EURO 2000-RW 0 sztywny, PN 16 Cechy konstrukcyjne Wykonanie: standard SGG na zapytanie NGG Norma: EN Zbadany przez: CNBOP Max. ciśnienie robocze: 16 bar zabudowy Rd: 1,25, 1,50 m Współczynnik przepływu: 155 m 3 /h dla hydrantu 80 Kv [m 3 /h] 245 m 3 /h dla hydrantu 100 Przepływ Q [m 3 /h] przy spadku ciśnienia o 1 bar w przypadku hydrantów KRAMMER jest wyższy niż wymagany w normie EN Ilość wody pozostałej: zero" < EN Kołnierze zwymiarowane i owiercone zgodnie z EN PN 16 Tłok uszczelniający z zawulkanizowaną powłoką ową (z EPDM) zamyka szczelnie mosiężne gniazdo hydrantu i zapobiega ciśnieniowemu wytryskowi wody z od wodnienia; przy otwieraniu hydrantu, otwór odwadniający zostaje zamknięty Możliwość obracania głowicą z nasadami od 0 o do 360 o (po poluzowaniu czterech śrub nierdzewnych) Wszystkie części wewnętrzne można wymienić bez konieczności odkopywania hydrantu Za dopłatą: zewnętrzna powłoka proszkowa głowicy lub zewnętrzna powłoka poliuretanowa kolumny w standardowych kolorach RAL Wszystkie części wewnętrzne można wymienić bez konieczności odkopywania hydrantu Nr kat. 250 Dane techniczne Głowica hydrantu: Kolumna: Stopa: z żeliwa sferoidalnego, ze wszystkich stron pokryta fluidyzacyjnie żywicą epoksydową + zewnętrzna powłoka proszkowa na bazie poliestrowej (odporna na promienie UV) w kolorze granatowym (RAL 5003) SGG ze stali, ze wszystkich stron ocynkowana ogniowo + zewnętrzna dwuskładnikowa powłoka poliuretanowa w kolorze popielatym NGG z NIRO, oszlifowana z żeliwa sferoidalnego, ze wszystkich stron pokryta fluidyzacyjnie żywicą epoksydową Trzpień: ze stali nierdzewnej Tłok uszczelniający: z mosiądzu CuZn40Pb2, pokryty powłoką ową (EPDM) Wrzeciono: ze stali nierdzewnej Wszystkie pozostałe części wykonane z materiałów odpornych na korozję Nr kat A Na zdjęciu: wykonanie SGG Nasady B zabudowy Rd Masa kg 2 1,25 70,0 2 1,50 74, ,25 96, ,50 101,0 Oferta uzupełniająca Odpowiadające wyposażenie: patrz strona H 1/2 Hawle-rura odwadniająca nr kat Łuk kołnierzowy ze stopką nr kat. 0290, nr kat. 0291, nr kat. 0292, nr kat. 5045, nr kat Klucz do obsługi nr kat. 3460, nr kat Uszczelki płaskie nr kat Śruby z nakrętkami nr kat. 8810, nr kat. 8830, nr kat H 8/1 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

26 HYDRANT NADZIEMNY EURO 2000-RW 0 sztywny, PN 16 Nr kat. 250 Wykonanie: SGG 0 0 0,, Rys. hydrant 80 Części składowe Materiał 1.1 Głowica 2 x B, 1 x A GGG Głowica 2 x B GGG O-ring 25 x 3,5 EPDM 1.4 Zawór napowietrzający CuZn40Pb2 1.5 Nasada B (75 mm) Al 1.6 Nasada B (75 mm) Al 1.7 O-ring nasady B EPDM 1.8 O-ring nasady B EPDM 1.9 Puszka głowicy CuZn40Pb2 2. Kolumna 2.1 Pierścień głowicy GGG Pierścień zaciskowy GGG Rura St 37, ocynkowana / NIRO 2.4 Stopa GGG Odwodnienie CuZn40Pb2 2.6 Nakrętka wrzeciona CuZn40Pb2 2.7 Pierścień gniazda CuZn40Pb2 3. Trzpień 3.1 Końcówka trzpienia CuZn40Pb2 3.2 Trzpień Śruba o łbie 6-kąt. M 8 x 45 V2A 3.4 Wrzeciono Tłok uszczelniający CuZn40Pb2 / EPDM 3.6 O-ring 25 x 3,5 EPDM 3.7 Nakrętka tłoka CuZn40Pb2 3.8 Tarcza zabezpieczająca CuZn40Pb2 3.9 Kołek CuZn40Pb2 4. Łańcuch st. nierdz. 5. Pokrywa nasady B Al 5.1 Uszczelka B EPDM 6. Pokrywa nasady B Al 6.1 Uszczelka B EPDM 7. Kołpak uruchamiający Al 7.1 Śruba o gnieź. 6-kąt. M8 x 16 V2A 7.2 Podkładka sprężysta V2A 7.3 Korek PE 8. O-ring 152 x 4 EPDM 9. Śruba z łbem 6-kąt. M 16 x 45 V2A 9.1 Podkładka M 16 V2A 10. Kolano odwadniające CuZn40Pb Rura odwadniająca PE 11. Podkładka ślizgowa Caro-brąz 100 (pozycje różniące się od 80) Nasady zabudowy Kołnierz przyłączeniowy zwymiarowany i owiercony wg EN h1 ±10 h 2 ±10 h 3 ±10 A B Rd D K Śruby Ilość Rys. hydrant 100 1,25 m ,50 m M ,25 m ,50 m Części składowe Materiał 1.1 Głowica 2 x B, 1 x A GGG Nasada B (75 mm) Al 1.8 O-ring nasady B EPDM 1.10 Nasada A (110 mm) Al 1.11 O-ring nasady A EPDM 6 Pokrywa nasady B Al 6.1 Uszczelka B EPDM 8 O-ring 175 x 4 EPDM 12. Pokrywa nasady A Al 12.1 Uszczelka A EPDM H 8/2 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

27 HYDRANT NADZIEMNY EURO 2000-RW 0 z kontrolowanym miejscem łamania, PN 16 Cechy konstrukcyjne Nr kat. 260 Wykonanie: standard SGG na zapytanie NGG Norma: EN Zbadany przez: CNBOP Max. ciśnienie robocze: 16 bar zabudowy Rd: 1,25, 1,50 m Współczynnik przepływu: 145 m 3 /h dla hydrantu 80 Kv [m 3 /h] 230 m 3 /h dla hydrantu 100 Przepływ Q [m 3 /h] przy spadku ciśnienia o 1 bar w przypadku hydrantów KRAMMER jest wyższy niż wymagany w normie EN Ilość wody pozostałej: zero" < EN Kołnierze zwymiarowane i owiercone zgodnie z EN PN 16 Tłok uszczelniający z zawulkanizowaną powłoką ową (z EPDM) zamyka szczelnie mosiężne gniazdo hydrantu i zapobiega ciśnieniowemu wytryskowi wody z odwodnienia; przy otwieraniu hydrantu, otwór odwadniający zostaje zamknięty Możliwość obracania głowicą z nasadami od 0 o do 360 o, po poluzowaniu czterech śrub nierdzewnych i pierścienia zaciskowego Kolumna hydrantu podzielona kołnierzami rozdzielczymi, łączonymi przy pomocy naciętych śrub Przy złamaniu hydrantu, dolna część nie zostaje uszkodzona i po wymianie naciętych śrub można szybko przywrócić jego funkcjonowanie Dzięki konstrukcji hydrantu wypływ wody w punkcie łamania jest wykluczony Wszystkie części wewnętrzne można wymienić bez konieczności odkopywania hydrantu Za dopłatą: zewnętrzna powłoka proszkowa głowicy lub zewnętrzna powłoka poliuretanowa kolumny w standardowych kolorach RAL Na zdjęciu: wykonanie SGG 80 Dane techniczne Głowica hydrantu: Kolumna: Stopa: z żeliwa sferoidalnego, ze wszystkich stron pokryta fluidyzacyjnie żywicą epoksydową + zewnętrzna powłoka proszkowa na bazie poliestrowej (odporna na promienie UV) w kolorze granatowym (RAL 5003) SGG ze stali, ze wszystkich stron ocynkowana ogniowo + zewnętrzna dwuskładnikowa powłoka poliuretanowa w kolorze popielatym NGG z NIRO, oszlifowana z żeliwa sferoidalnego, ze wszystkich stron pokryta fluidyzacyjnie żywicą epoksydową Trzpień: ze stali nierdzewnej Tłok uszczelniający: z mosiądzu CuZn40Pb2, pokryty powłoką ową (EPDM) Wrzeciono: ze stali nierdzewnej Wszystkie pozostałe części wykonane z materiałów odpornych na korozję Nr kat A Nasady Oferta uzupełniająca B zabudowy Rd Masa kg 2 1,25 78,0 2 1,50 82, ,25 101, ,50 106,0 Odpowiadające wyposażenie: patrz strona H 1/2 Hawle-rura odwadniająca nr kat Łuk kołnierzowy ze stopką nr kat. 0290, nr kat. 0291, nr kat. 0292, nr kat. 5045, nr kat Klucz do obsługi nr kat. 3460, nr kat Uszczelki płaskie nr kat Śruby z nakrętkami nr kat. 8810, nr kat. 8830, nr kat H 8/3 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

28 HYDRANT NADZIEMNY EURO 2000-RW 0 z kontrolowanym miejscem łamania, PN 16 Nr kat. 260 Wykonanie: SGG Części składowe Materiał 1.1 Głowica 2 x B, 1 x A GGG Głowica 2 x B GGG O-ring 25 x 3,5 EPDM 1.4 Zawór napowietrzający CuZn40Pb2 1.5 Nasada B (75 mm) Al 1.6 Nasada B (75 mm) Al 1.7 O-ring nasady B EPDM 1.8 O-ring nasady B EPDM 1.9 Puszka głowicy CuZn40Pb2 2.1 Kolumna dolna Rura St 37, ocynkowana / NIRO Stopa GGG Odwodnienie CuZn40Pb Nakrętka wrzeciona CuZn40Pb Pierścień gniazda CuZn40Pb Kołnierz dolny GGG Kolumna górna Pierścień głowicy GGG Pierścień zaciskowy GGG Rura St 37, ocynkowana / NIRO Kołnierz górny GGG Trzpień górny Końcówka trzpienia CuZn40Pb2 Części składowe Materiał Trzpień Śruba o łbie 6-kąt. M 8 x 16 V2A Czop wywrotny CuZn40Pb Sprężyna INOX Pierścień podtrzymujący CuZn40Pb2 6.1 Uszczelka B EPDM 7. Kołpak uruchamiający Al 7.1 Śruba o gnieź. 6-kąt. M8x16 V2A 7.2 Podkładka sprężysta V2A 7.3 Korek PE 8. O-ring 152 x 4 EPDM 9. Śruba o łbie 6-kąt. M 16 x 45 V2A 9.1 Podkładka M 16 V2A 10. Kolano odwadniające CuZn40Pb Rura odwadniająca PE 11. Podkładka ślizgowa Caro-brąz 12. Sprzęgło rozłączne CuZn40Pb2 13. Podkładka ślizgowa 51 x 66 Caro-brąz 14. Śruby nacięte M 16 x 55 V2A 15. Podkładka ślizgowa 25 x 36 CuZn40Pb2 Rys. hydrant 80 0,, 100 (pozycje różniące się od 80) Części składowe Materiał 1.1 Głowica 2 x B, 1 x A GGG Nasada B (75 mm) Al 1.8 O-ring nasady B EPDM 1.10 Nasada A (110 mm) Al 1.11 O-ring nasady A EPDM 6. Pokrywa nasady B Al 6.1 Uszczelka B EPDM 8. O-ring 175 x 4 EPDM 14. Śruby nacięte CuZn40Pb2 M 16 x 65 V2A 16. Pokrywa nasady A Al 16.1 Uszczelka A EPDM Rys. hydrant 100 Nasady zabudowy Kołnierz przyłączeniowy zwymiarowany i owiercony wg EN h1 ±10 h 2 ±10 h 3 ±10 h 3 ±10 A B Rd D K Śruby Ilość ,25 m 1,50 m M ,25 m ,50 m H 8/4 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

29 HYDRANT NADZIEMNY STAROMIEJSKI EURO 2000-RW 0 sztywny, PN 16 Cechy konstrukcyjne Wykonanie: standard GGG na zapytanie SGG Norma: EN Zbadany przez: CNBOP Max. ciśnienie robocze: 16 bar zabudowy Rd: 1,00, 1,25, 1,50 m Współczynnik przepływu: 155 m 3 /h dla hydrantu 80 Kv [m 3 /h] 245 m 3 /h dla hydrantu 100 Przepływ Q [m 3 /h] przy spadku ciśnienia o 1 bar w przypadku hydrantów KRAMMER jest wyższy niż wymagany w normie EN Ilość wody pozostałej: zero" < EN Kołnierze zwymiarowane i owiercone zgodnie z EN PN 16 Tłok uszczelniający z zawulkanizowaną powłoką ową (z EPDM) zamyka szczelnie mosiężne gniazdo hydrantu i zapobiega ciśnieniowemu wytryskowi wody z odwodnienia; przy otwieraniu hydrantu, otwór odwadniający zostaje zamknięty Wszystkie części wewnętrzne można wymienić bez konieczności odkopywania hydrantu Za dopłatą: górna część ze wszystkich stron pokryta fluidyzacyjnie żywicą epoksydową + zewnętrzna dwuskładnikowa powłoka poliuretanowa Nr kat. 265 Dane techniczne Górna część: Rura: Stopa: z żeliwa sferoidalnego, ze wszystkich stron pokryta fluidyzacyjnie żywicą epoksydową + zewnętrzna dwuskładnikowa powłoka poliuretanowa w standardowych kolorach: zielonym, czerwonym, czarnym z żeliwa sferoidalnego, ze wszystkich stron ocynkowana ogniowo + zewnętrzna powłoka pigmentowo - cynkowa z żeliwa sferoidalnego, ze wszystkich stron pokryta fluidyzacyjnie żywicą epoksydową Trzpień: ze stali nierdzewnej Tłok uszczelniający: z mosiądzu CuZn40Pb2, pokryty powłoką ową (EPDM) Wrzeciono: ze stali nierdzewnej Wszystkie pozostałe części wykonane z materiałów odpornych na korozję Nr kat A Na zdjęciu: wykonanie SGG 80 Nasady B zabudowy Rd Masa kg 2 1,00 99,0 2 1,25 103,0 2 1,50 107, ,00 123, ,25 133, ,50 143,0 Oferta uzupełniająca Odpowiadające wyposażenie: patrz strona H 1/2 Hawle-rura odwadniająca nr kat Łuk kołnierzowy ze stopką nr kat. 0290, nr kat. 0291, nr kat. 0292, nr kat. 5045, nr kat Klucz do obsługi nr kat. 3460, nr kat Uszczelki płaskie nr kat Śruby z nakrętkami nr kat. 8810, nr kat. 8830, nr kat H 8/5 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

30 HYDRANT NADZIEMNY STAROMIEJSKI EURO 2000-RW 0 sztywny, PN 16 Nr kat. 265 Wykonanie: GGG Części składowe Materiał 1.1 Kolumna GGG Głowica GGG Nasada B (75 mm) Al 1.4 O-ring nasady B EPDM 1.5 Rura GGG Stopa GGG Odwodnienie CuZn40Pb2 1.8 Nakrętka wrzeciona CuZn40Pb2 1.9 Pierścień uszczelniający CuZn40Pb2 2. Płyta głowicy GGG O-ring 25 x 3,5 CuZn40Pb2 2.2 Zawór napowietrzający CuZn40Pb2 2.3 Uszczelka EPDM 3. Zespół uruchamiający 3.1 Końcówka trzpienia CuZn40Pb2 3.2 Trzpień Śruba o łbie 6-kąt. M 8 x Wrzeciono Tłok uszczelniający CuZn40Pb2/EPDM 3.6 O-ring 25 x 3,5 EPDM 3.7 Nakrętka tłoka CuZn40Pb2 3.8 Tarcza zabezpieczająca CuZn40Pb2 3.9 Kołek CuZn40Pb2 4. Łańcuch st. nierdz. 5. Pokrywa nasady B Al 5.1 Uszczelka B EPDM 6. Kołpak uruchamiający GGG Śruba o łbie 6-kąt. M 8 x 50 V2A 7. Śruba dwustronna M 16 i nakrętka M 16 V2A 8. Pokrywa hydrantu A 80 GGG Śruba cylindryczna CuZn40Pb2 9. Kolano spustowe CuZn40Pb2 9.1 Rura wylotowa PE 10. Tarcza ślizgowa 25,5 x 35,5 Caro-brąz 11. Pierścień ozdobny GGG 400 Nasady zabudowy Kołnierz przyłączeniowy zwymiarowany i owiercony wg EN h1 ±10 h 2 ±10 h 3 ±10 A B Rd D K Śruby Ilość ,00 m ,25 m ,50 m M (pozycje różniące się od 80) Części składowe Materiał 1.10 Nasada A (110 mm) Al 1.11 O-ring nasady A EPDM 12. Pokrywa nasady A Al 12.1 Uszczelka A EPDM H 8/6 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

31 HYDRANT NADZIEMNY STAROMIEJSKI EURO 2000-RW 0 Cechy konstrukcyjne z kontrolowanym miejscem łamania, PN 16 Nr kat. 266 Wykonanie: Dane techniczne Górna część: Rura: Stopa: standard GGG na zapytanie SGG Norma: EN Zbadany przez: CNBOP Max. ciśnienie robocze: 16 bar zabudowy Rd: 1,00, 1,25, 1,50 m Współczynnik przepływu: 154 m 3 /h dla hydrantu 80 Kv [m 3 /h] 230 m 3 /h dla hydrantu 100 Przepływ Q [m 3 /h] przy spadku ciśnienia o 1 bar w przypadku hydrantów KRAMMER jest wyższy niż wymagany w normie EN Ilość wody pozostałej: zero" < EN Kołnierze zwymiarowane i owiercone zgodnie z EN PN 16 Tłok uszczelniający z zawulkanizowaną powłoką ową (z EPDM) zamyka szczelnie mosiężne gniazdo hydrantu i zapobiega ciśnieniowemu wytryskowi wody z odwodnienia; przy otwieraniu hydrantu, otwór odwadniający zostaje zamknięty Możliwość obracania głowicą z nasadami od 0 o do 360 o, po poluzowaniu czterech śrub nierdzewnych Kolumna hydrantu podzielona kołnierzami rozdzielczymi, łączonymi przy pomocy naciętych śrub Przy złamaniu hydrantu, dolna część nie zostaje uszkodzona i po wymianie naciętych śrub można szybko przywrócić jego funkcjonowanie Dzięki konstrukcji hydrantu wypływ wody w punkcie łamania jest wykluczony Wszystkie części wewnętrzne można wymienić bez konieczności odkopywania hydrantu Za dopłatą: górna część ze wszystkich stron pokryta fluidyzacyjnie żywicą epoksydową + zewnętrzna dwuskładnikowa powłoka poliuretanowa z żeliwa sferoidalnego, ze wszystkich stron pokryta fluidyzacyjnie żywicą epoksydową + zewnętrzna dwuskładnikowa powłoka poliuretanowa w standardowych kolorach: zielonym, czerwonym, czarnym z żeliwa sferoidalnego, ze wszystkich stron ocynkowana ogniowo + zewnętrzna powłoka pigmentowo - cynkowa z żeliwa sferoidalnego, ze wszystkich stron pokryta fluidyzacyjnie żywicą epoksydową Trzpień: ze stali nierdzewnej Tłok uszczelniający: z mosiądzu CuZn40Pb2, pokryty powłoką ową (EPDM) Wrzeciono: ze stali nierdzewnej Wszystkie pozostałe części wykonane z materiałów odpornych na korozję Nr kat A Na zdjęciu: wykonanie SGG 80 Nasady Oferta uzupełniająca B zabudowy Rd Masa kg 2 1,00 117,0 2 1,25 121,0 2 1,50 125, ,00 125, ,25 135, ,50 145,0 Odpowiadające wyposażenie: patrz strona H 1/2 Hawle-rura odwadniająca nr kat Łuk kołnierzowy ze stopką nr kat. 0290, nr kat. 0291, nr kat. 0292, nr kat. 5045, nr kat Klucz do obsługi nr kat. 3460, nr kat Uszczelki płaskie nr kat Śruby z nakrętkami nr kat. 8810, nr kat. 8830, nr kat H 8/7 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

32 HYDRANT NADZIEMNY STAROMIEJSKI EURO 2000-RW 0 z kontrolowanym miejscem łamania, PN 16 Nr kat. 266 Wykonanie: GGG Rys. hydrant 80 Części składowe Materiał Górna część GGG Nasada B (75 mm) Al O-ring nasady B EPDM 1.2 Część dolna Rura GGG Stopa GGG Odwodnienie CuZn40Pb Nakrętka wrzeciona CuZn40Pb Pierścień uszczelniający CuZn40Pb Pierścień głowicy GGG Kołnierz zaciskowy GGG Płyta głowicy GGG O-ring 25 x 3,5 EPDM 2.2 Zawór napowietrzający CuZn40Pb2 2.3 Uszczelka płyty głowicy EPDM 3.1 Trzpień górny Końcówka trzpienia CuZn40Pb Trzpień Śruba o łbie 6-kąt. M 8 x 45 i nakrętka M 8 V2A Czop wywrotny CuZn40Pb2 3.2 Trzpień dolny Trzpień Śruba 6-kąt. M 8 x 45 i nakrętka M 8 V2A Wrzeciono Tłok uszczelniający CuZn40Pb2/EPDM O-ring 25 x 3,5 EPDM Nakrętka tłoka CuZn40Pb Tarcza zabezpieczająca CuZn40Pb Kołek CCuZn40Pb Drążek czworokątny 4. Łańcuch st. nierdz. 5. Pokrywa nasady B Al 5.1 Uszczelka B EPDM 6. Kołpak uruchamiający GGG Śruba o łbie stożk. M 8 x16 V2A 7. Śruba dwustronna V2A 8. M 16 i nakrętka M 16 Pokrywa hydrantu GGG Śruba cylindryczna M 8x20 CuZn40Pb2 9. Kolano spustowe CuZn40Pb2 9.1 Rura wylotowa PE 10. Prowadnica sprzęgła GGG Sprzęgło rozłączne GGG Podkładka ślizgowa Caro-brąz 13. Śruby nacięte M 16 x 70 i nakrętka M 16 V2A 14. Tarcza ślizgowa 25,5 x 35,5 Caro-brąz 15. Pierścień ozdobny GGG O-ring 152 x 4 EPDM Nasady zabudowy Kołnierz przyłączeniowy zwymiarowany i owiercony wg EN h1 ±10 h 2 ±10 h 3 ±10 A B Rd D K Śruby Ilość ,00 m ,25 m ,50 m M (pozycje różniące się od 80) Części składowe Materiał 1.10 Nasada A (110 mm) Al 1.11 O-ring nasady A EPDM 16. O-ring 175 x 4 EPDM 12. Pokrywa nasady A Al 12.1 Uszczelka A EPDM H 8/8 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

33 HYDRANT NADZIEMNY h8 sztywny, PN 16 Cechy konstrukcyjne Norma: EN Zbadany przez: CNBOP Max. ciśnienie robocze: 16 bar zabudowy 1,00, 1,25, 150 m Kv [m 3 /h] 153 m 3 /h dla hydrantu 80 Przepływ Q [m 3 /h] przy spadku ciśnienia o 1 bar w przypadku hydrantów HAWLE-h8 jest wyższy niż wymagany w normie EN Ilość wody pozostałej: zero < EN Nr kat Kołnierze zwymiarowane i owiercone zgodnie z EN PN 16 Specjalna konstrukcja gwarantuje bardzo dobre parametry przepływu Wytrzymałe uszczelki z u przeznaczonego do wody pitnej Automatyczne odwodnienie hydrantu z kontrolą ciśnienia Możliwość potrójnej korekty uszczelnienia odwodnienia przez obrót wrzeciona o 120 o Łatwa konserwacja i wymiana tłoka Automatyczne odwodnienie kolumny hydrantowej po zamknięciu hydrantu Dane techniczne Głowica hydrantu: z żeliwa sferoidalnego EN-GJS-400, zabezpieczona antykorozyjnie (epoksydowana) wg wytycznych GSK, dodatkowo zabezpieczona lakierem, kolor czerwony RAL 3000 Kolumna: ze stali St 37, ocynkowana ogniowo i zabezpieczona lakierem, kolor czerwony, RAL 3000 Cokół hydrantu: z żeliwa sferoidalnego EN-GJS-400, zabezpieczony antykorozyjnie (epoksydowany) wg wytycznych GSK Wrzeciono: ze stali nierdzewnej Tłok: ze stali nierdzewnej Tłok uszczelniający: z u przeznaczonego do wody pitnej Wszystkie pozostałe części wykonane z materiałów odpornych na korozję. Nasady Nr kat. A B Oferta uzupełniająca Odpowiadające wyposażenie: patrz strona H 1/2 Hawle-rura odwadniająca nr kat Łuk kołnierzowy ze stopką nr kat. 0290, nr kat. 0291, nr kat. 0292, nr kat. 5045, nr kat Klucz do obsługi nr kat. 3460, nr kat Uszczelki płaskie nr kat Śruby z nakrętkami nr kat. 8810, nr kat. 8830, nr kat H 9/1 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

34 HYDRANT NADZIEMNY h8 sztywny, PN 16 L Części składowe Wymiary Materiał 1 Korek zaślepiający F15 PE 2 Śruba cylindryczna o gnieździe 3-kątnym M 8x16 A2 3 Kołpak uruchamiający H II GKAISi10Mg 4 Głowica 80 EN-GJS Tuleja głowicy 80L CuZn39Pb3(Sr58) 6 O-ring 25x3,5 EPDM 7 Zawór napowietrzający 3/8 Derlin 8 Nasada B 75 Al + EPDM 9 Pokrywa nasady 75 Al + EPDM 10 Linka Bowdena 1,4x400 St 11 Uchwyt linki Bowdena d5x15 Sr58 17 Kolumna sztywna D121x5 St 37, ocynkowana ogniowo 28 Wrzeciono Nakrętka krańcowa 80 K CuZn39Pb3(Sr58) 32 Kołki sprężyny d6x36 A2 33 Nakrętka wrzeciona 80 L CuZn39Pb3(Sr58) 34 Kołki sprężyny d6x36 A2 35 Rura dolna 80 LD St 33 R, ocynkowana ogniowo 36 Śruby z łbem sześciokątnym M 8x50 A2 37 Nakrętka sześciokątna M 8 A2 38 Tłok D Gniazdo uszczelnienia tłoka D Uszczelnienie tłoka D95 41 Uszczelnienie odwodnienia 53x10x4,5 42 Śruba cylindryczna o gnieździe 6-kątnym M6x14 A2 43 Podkładka sprężysta d 10 A2 46 Stopa hydrantowa 80 EN-GJS Gniazdo Odwodnienie 80 Sr Rura odwadniająca d20x2 PE 50 Pierścień ustalający d 30 Stal sprężynowa, czarna 51 Pierścień dwuczęściowy Fe 235B, galwanizowana ocynkowana 52 Uszczelka głowicy 118/105x4 EPDM Śruba nastawcza o gnieździe 53 3-kątnym M 6x10 A2 Nasady Kołnierz przyłączeniowy zabudowy zwymiarowany i owiercony wg EN L A B Rd D K Śruby Ilość 2 1,50 m Masa kg 61, ,25 m M ,0 2 1,00 m ,0 H 9/2 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

35 HYDRANT NADZIEMNY h8 z kontrolowanym miejscem łamania, PN 16 Cechy konstrukcyjne Norma: EN Zbadany przez: CNBOP Max. ciśnienie robocze: 16 bar zabudowy 1,00, 1,25, 150 m Kv [m 3 /h] 150 m 3 /h dla hydrantu 80 Przepływ Q [m 3 /h] przy spadku ciśnienia o 1 bar w przypadku hydrantów HAWLE-h8 jest wyższy niż wymagany w normie EN Ilość wody pozostałej: zero < EN Nr kat Kołnierze zwymiarowane i owiercone zgodnie z EN PN 16 Specjalna konstrukcja gwarantuje bardzo dobre parametry przepływu Wytrzymałe uszczelki z u przeznaczonego do wody pitnej Automatyczne odwodnienie hydrantu z kontrolą ciśnienia Możliwość potrójnej korekty uszczelnienia odwodnienia przez obrót wrzeciona o 120 o Łatwa konserwacja i wymiana tłoka Automatyczne odwodnienie kolumny hydrantowej po zamknięciu hydrantu Zespół uruchamiający można wymontować bez konieczności odkopywania hydrantu Dane techniczne Głowica hydrantu: z żeliwa sferoidalnego EN-GJS-400, zabezpieczona antykorozyjnie (epoksydowana) wg wytycznych GSK, dodatkowo zabezpieczona lakierem, kolor czerwony RAL 3000 Kolumna: ze stali St 37, ocynkowana ogniowo i zabezpieczona lakierem, kolor czerwony, RAL 3000 Cokół hydrantu: z żeliwa sferoidalnego EN-GJS-400, zabezpieczony antykorozyjnie (epoksydowany) wg wytycznych GSK Wrzeciono: ze stali nierdzewnej Tłok: ze stali nierdzewnej Tłok uszczelniający: z u przeznaczonego do wody pitnej Wszystkie pozostałe części wykonane z materiałów odpornych na korozję. W przypadku złamania hydrantu, nie ma wypływu medium na zewnątrz, nie ma strat wody, kolumna pozostaje niezniszczona. Po wymianie śrub w kontrolowanym miejscu łamania, hydrant może natychmiast działać. Oferta uzupełniająca Odpowiadające wyposażenie: patrz strona H 1/2 Hawle-rura odwadniająca nr kat Łuk kołnierzowy ze stopką nr kat. 0290, nr kat. 0291, nr kat. 0292, nr kat. 5045, nr kat Klucz do obsługi nr kat. 3460, nr kat Uszczelki płaskie nr kat Śruby z nakrętkami nr kat. 8810, nr kat. 8830, nr kat Nasady Nr kat. A B H 9/3 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

36 HYDRANT NADZIEMNY h8 z kontrolowanym miejscem łamania, PN 16 L Nasady Kołnierz przyłączeniowy zabudowy zwymiarowany i owiercony wg EN L A B Rd D K Śruby Ilość 2 1,50 m Masa kg 55,0 Części składowe Wymiary Materiał 1 Korek zaślepiający F15 PE Śruba cylindryczna o gnieździe 2 3-kątnym M 8x16 A2 3 Kołpak uruchamiający H II GKAISi10Mg 4 Głowica 80 EN-GJS Tuleja głowicy 80L CuZn39Pb3(Sr58) 6 O-ring 25x3,5 EPDM 7 Zawór napowietrzający 3/8 Derlin 8 Nasada B 75 Al + EPDM 9 Pokrywa nasady 75 Al + EPDM 10 Linka Bowdena 1,4x400 St 11 Uchwyt linki Bowdena d5x15 Sr58 12 Tuleja wrzeciona B 18,8L-B CuZn39Pb3 (Sr58) 13 Śruby z łbem sześciokątnym M 8x45 A2 14 Nakrętka z łbem sześciokątnym M 8 A2 15 Rura górna 80L St37, ocynkowana 16 Tuleja wrzeciona A 17,6L-A CuZn39Pb3 (Sr58) 17 Kolumna górna D121x5 St 37, ocynkowana ogniowo 18 Pierścień łba 80 L EN-GJS Pierścień blokujący 80 L EN-GJS O-ring d130x3,5 21 Śruba z miejscem łamania M 16 L A2 22 Nakrętka z łbem sześciokątnym M 16 A4 23 Podkładka d16 A2 24 Segment 80 ST37, ocynkowana 25 Koszyk wrzeciona 80 L EN-GJS-400, Resicoat 26 Mufa wrzeciona 80 L EN-GJS-400, ocynkowana 27 Sprężyna trzpieni d6x32 A2 28 Wrzeciono 80UNI Podkładka 20/29 Caro-brąz 30 Tuleja 80 CuZn39Pb3(Sr58) 31 Nakrętka krańcowa 80 K CuZn39Pb3(Sr58) 32 Kołki sprężyny d6x36 A2 33 Nakrętka wrzeciona 80 L CuZn39Pb3(Sr58) 34 Kołki sprężyny d6x36 A2 35 Rura dolna 80 LD St 33 R, ocynkowana ogniowo 36 Śruby z łbem sześciokątnym M 8x50 A2 37 Nakrętka sześciokątna M 8 A2 38 Tłok D Gniazdo uszczelnienia tłoka D Uszczelnienie tłoka D95 41 Uszczelnienie odwodnienia 53x10x4,5 42 Śruba cylindryczna o gnieździe 6-kątnym M 6x14 A2 43 Podkładka sprężysta d10 A2 44 Kołnierz dolny 80 L EN-GJS Kolumna dolna D121x5 St37, ocynkowana 46 Stopa hydrantowa 80 EN-GJS Gniazdo Odwodnienie 80 Sr Rura odwadniająca d20x2 PE ,25 m M ,0 2 1,00 m ,0 H 9/4 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

37 ZDRÓJ ULICZNY Nostalgia Cechy konstrukcyjne Ciśnienie robocze fabrycznie nastawione na 4 bar, inne nastawy możliwe na zapytanie W dolnej części kolumny znajduje się zwarty mosiężny zawór Po naciśnięciu dźwigni, ruch obrotowy zostaje przekształcony za pomocą przekładni w ruch wahadłowy i przez płytkę podnośną oraz trzpień, przeniesiony do grzybka zaworu, który składa się z mosiądzu, z nasadzonym pierścieniem uszczelniającym z EPDM Powoduje to otwarcie zaworu i doprowadzenie wody przez ½" przewód do wylewu. Jeśli dźwignia zostanie wypuszczona, sprężyna wolno domyka zawór i odcina dopływ wody Po zamknięciu zaworu następuje automatyczne odwodnienie, co zapobiega zamarznięciu Pierścień uszczelniający grzybka zaworu można w prosty sposób wymienić po wyciągnięciu drążka Zdrój uliczny Nostalgia Nr kat. 267 Dane techniczne Górna część z dźwignią, pokrywą i pierścieniem ozdobnym: z żeliwa sferoidalnego, ze wszystkich stron pokryta fluidyzacyjnie żywicą epoksydową + zewnętrzna dwuskładnikowa powłoka poliuretanowa w kolorze ciemnozielonym (RAL 6004) Rura: ze stali, ze wszystkich stron ocynkowana ogniowo + zewnętrzna dwuskładnikowa powłoka poliuretanowa Miska odpływowa: zewnętrzne i wewnętrzne części z żeliwa sferoidalnego, ze wszystkich stron ocynkowane ogniowo + zewnętrznie dwuskładnikowa powłoka poliuretanowa Wszystkie pozostałe części wykonane z materiałów odpornych na korozję Miska odpływowa Nr kat. 288 H 10/1 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

38 ZDRÓJ ULICZNY Nostalgia Nr kat. 267 Miska Nr kat. 288 Mozaika kamienna na betonie żwir Części składowe Materiał Górna część zdroju GGG Pierścień ozdobny GGG Nakrętka M 24 st. ocynk. Płyta głowicy GG Dźwignia GGG Pokrywa GG Sprężyna dociskowa V2A Rura 125 St 37 Trzpień 28 x 2 st. ocynk. Tarcza ślizgowa Caro-brąz Rura 3/8" st. oc. Tłok st. nierdz./epdm Wałek przekładni st. nierdz./al Śruba M 8 x 50 st. nierdz. V2A Płyta podnośna CuZn40Pb2 Prowadzenie wałka CuZn40Pb2 Nakrętka 6-kąt. M 16 st. ocynk. Gwintowany kołek M 16 st. ocynk. Śruba 6-kąt. M 10 x 100 st. ocynk. Rura prowadząca st. ocynk. Końcówka trzpienia st. ocynk. Śruba cylindryczna M 8 x 20 CuZn40Pb2 Podkładka CuZn40Pb2 Nakrętka ustalająca CuZn40Pb2 Sito wylotowe CuZn40Pb2 Kolanko R 1/2" GTW ocynk. Wąż 210 mm 3/8" guma Nypel ½" CuZn40Pb2 Kolanko R 3/8" GTW ocynk. Blok zaworu CuZn40Pb2 Kolano 3/8" CuZn40Pb2 Pokrywa GGG Króciec 3/8" st. nierdz. Redukcja z 3/4" na 3/8" st. nierdz. Kolano 3/4" st. nierdz. Króciec 3/8" L=100 st. nierdz. Podkładka st. nierdz. Śruba z łbem sześciokątnym M 10 x 18 st. nierdz. Stopa St 37 Rd h1 h2 h3 a Masa kg H 10/2 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

39 ZDRÓJ ULICZNY Linea Cechy konstrukcyjne Nr kat Ciśnienie robocze: ciśnienie wejściowe zostaje zredukowane w kolumnie do 2 bar W dolnej części kolumny znajduje się zwarty mosiężny zawór Po naciśnięciu dźwigni, ruch obrotowy zostaje przekształcony za pomocą przekładni w ruch wahadłowy i przeniesiony do zaworu uruchamiającego Wypuszczenie dźwigni powoduje zamknięcie zaworu; rura jest w pełni opróżniona, bez konieczności odkopywania zdroju Ilość pozostałej wody zero (RW0) Wszystkie części wewnętrzne można wymienić z góry, bez konieczności odkopywania zdroju Przyłącze kołnierzowe 80 Przyłącze odpływu 100 zabudowy 1,50 m Dane techniczne Kolumna: Miska odpływowa: Pokrywa, rozeta wylotowa, rozeta dźwigni: ze stali szlachetnej, oszlifowana ze stali nierdzewnej z, zabezpieczone powłoką proszkową na bazie poliestrowej (odporna na promienie UV) Kolanko wylotowe i dźwignia: ze stali nierdzewnej Wszystkie pozostałe części wykonane z materiałów odpornych na korozję Oferta uzupełniająca Płyta granitowa (45 x 45 x 3) Wyposażenie dodatkowe do zdroju Linea" Komplet nr kat składa się z: kolana stopowego 80 kołnierza gwintowanego 80/1" złączki ISO Ø 32 uszczelki i śruby H 10/3 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

40 ZDRÓJ ULICZNY Linea Nr kat h Części składowe Materiał 1 Pokrywa 2 Rura zewnętrzna Rura wewnętrzna Dźwignia Rozeta wylotowa 5 Kolanko wylotowe Rozeta dźwigni 7 Miska odpływowa stal nierdzewna 8 Pierścień ozdobny GGG h3 7 8 Wymiary Rd h 1 h 2 h 3 1, Na zapytanie dostępny z inną głębokością zabudowy 330 Odpływ 100 h 2 Rd h 1 h 2 h 3 a Masa kg H 10/4 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

41 HYDRANT podziemny DUO z podwójnym zamknięciem, PN 16 Cechy konstrukcyjne Nr kat. 240 Wykonanie: standard GGG Norma: EN Zbadany przez: CNBOP Max. ciśnienie robocze: 16 bar zabudowy Rd: 1,00, 1,25, 1,50 m Współczynnik przepływu: 106 m 3 /h dla hydrantu 80 Kv [m 3 /h] Przepływ Q [m 3 /h] przy spadku ciśnienia o 1 bar w przypadku hydrantów KRAMMER jest wyższy niż wymagany w normie EN Ilość wody pozostałej: zero" < EN Kołnierze zwymiarowane i owiercone zgodnie z EN PN 16 Łatwy montaż dzięki luźnemu kołnierzowi oraz zintegrowanej uszczelce płaskiej Posiada dodatkowe zamknięcie kulowe Dane techniczne Głowica, uchwyt kłowy, kolumna, stopa: z żeliwa sferoidalnego, ze wszystkich stron pokryte fluidyzacyjnie żywicą epoksydową Trzpień: ze stali nierdzewnej Tłok uszczelniający: z żeliwa sferoidalnego, całkowicie pokryty powłoką ową Wrzeciono: ze stali nierdzewnej Wszystkie pozostałe części wykonane z materiałów odpornych na korozję Nr kat. zabudowy Rd Masa kg ,00 31,5 1,25 35,5 1,50 39,5 Oferta uzupełniająca Odpowiadające wyposażenie: patrz strona H 1/2 Hawle-rura odwadniająca nr kat Łuk kołnierzowy ze stopką nr kat. 0290, nr kat. 0291, nr kat. 0292, nr kat. 5045, nr kat Klucz do obsługi nr kat nr kat Uszczelki płaskie nr kat Śruby z nakrętkami nr kat. 8810, nr kat. 8830, nr kat Skrzynka uliczna: nr kat H 11/1 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

42 HYDRANT podziemny DUO z podwójnym zamknięciem, PN 16 Nr kat. 240 Części składowe Materiał 1.1 Pierścień ozdobny GGG 1.2 Uszczelka rurowa EPDM 1.3 Pierścień gniazda Uszczelka gniazda EPDM 1.5 Cokół GGG 1.6 Kołnierz GGG 1.7 Uszczelka cokołu EPDM 1.8 Kula Inkulon-E 1.9 Śruba 6-kąt. V2A 2 Płyta głowicy - kpl. 2.1 Płyta głowicy GGG ring EPDM 2.3 Podkładka ślizgowa POM 2.4 Tabliczka znamionowa PVC 3 Zespół uruchamiający 3.1 Trzpień Wrzeciono Tuleja głowicy CuZn40Pb2 3.4 Pierścień zabezpieczający V2A 3.5 Nakrętka wrzeciona CuZn40Pb2 3.6 Nakrętka ograniczająca CuZn40Pb2 3.7 Tłok EPDM 3.8 Śruba V2A 4 Czop czworokątny - kpl. 4.1 Czop czworokątny GGG 4.2 Podkładka sprężysta V2A 4.3 Śruba V2A 4.4 Korek zatykający PE 5 Uchwyt kłowy GGG 5.1 Pierścień osadzenia CuZn40Pb2 5.2 Uszczelka uchwytu EPDM 5.3 Kaptur ochronny PE 5.4 Łańcuch V2A 6 Odwodnienie CuZn40Pb2 6.1 Kolano odwadniające CuZn40Pb2 6.2 Rura odwadniająca PE 80 zabudowy Rd D K 1,00 m 1,25 m 1,50 m Kołnierz przyłączeniowy zwymiarowany i owiercony wg EN Śruby M 16 8 Ilość h b d H 11/2 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

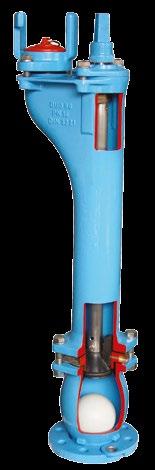

43 HYDRANT PODZIEMNY MONOBLOCK MB1 Cechy konstrukcyjne Nr kat. 244 Norma: EN Zbadany przez: CNBOP Max. ciśnienie robocze: 16 bar zabudowy Rd: 0,80, 1,00, 1,25, 1,50 m Współczynnik przepływu: 93 m 3 /h dla hydrantu 80 Kv [m 3 /h] Przepływ Q [m 3 /h] przy spadku ciśnienia o 1 bar w przypadku hydrantów KRAMMER jest wyższy niż wymagany w normie EN Ilość wody pozostałej: zero" < EN Kołnierze zwymiarowane i owiercone zgodnie z EN PN 16 Wszystkie wewnętrzne elementy można wymontować bez konieczności odkopywania hydrantu Dane techniczne Głowica, uchwyt kłowy, kolumna, stopa: Czop czworokątny: z żeliwa sferoidalnego, ze wszystkich stron pokryte fluidyzacyjnie żywicą epoksydową z żeliwa sferoidalnego, ocynkowany ogniowo Trzpień: ze stali nierdzewnej Tłok uszczelniający: całkowicie pokryty powłoką ową Wrzeciono: ze stali nierdzewnej Wszystkie pozostałe części wykonane z materiałów odpornych na korozję Nr kat. zabudowy Rd Masa kg Oferta uzupełniająca Odpowiadające wyposażenie: patrz strona H 1/2 Hawle-rura odwadniająca nr kat Łuk kołnierzowy ze stopką nr kat. 0290, nr kat. 0291, nr kat. 0292, nr kat. 5045, nr kat Klucz do obsługi nr kat nr kat Uszczelki płaskie nr kat Śruby z nakrętkami nr kat. 8810, nr kat. 8830, nr kat Skrzynka uliczna: nr kat ,80 29,0 1,00 32,0 1,25 36,0 1,50 40,0 H 11/3 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.
