1 ZASUWY DO PRZYŁĄCZY DOMOWYC Strona J 2 Zasuwy do przyłączy domowych przegląd Strona J 2/1 Strona J 3 Strona J 4 Strona J 5 Zasuwy do przyłączy domowych Zasuwa kołnierzowa E Strona J 3/1 Zasuwy do przyłączy domowych obustronnie z gwintami wewnętrznymi Strona J 4/1 z gwintem wewnętrznym i zewnętrznym / ze złączem ISO do rur PE Strona J 4/3 z żywicy POM, obustronnie z gwintem zewnętrznym Strona J 4/5 Zasuwa nożowa z gwintami wewnętrznymi 2" / 2½" Strona J 4/6 Zasuwa do przyłącza domowego ZAK Strona 3/1 Zasuwy do przyłączy domowych obustronnie ze złączem ISO do rur PE Strona J 5/1 Kombinacyjna zasuwa do nawiercania ISO, z żywicy POM Strona J 5/3 Zasuwa nożowa do przyłączy domowych obustronnie ze złączem ISO do rur PE i PVC Strona J 5/1a Strona J 6 Strona J 7 Strona J 8 Strona J 9 Zasuwy do przyłączy domowych awle-fit z żywicy POM, obustronnie z kielichem awle-fit do rur PE Strona J 6/1 Zasuwy do przyłączy domowych do zgrzewania z żeliwa sferoidalnego Strona J 7/1 z żywicy POM Strona J 7/3 Zawory kątowe do przyłączy domowych z żeliwa sferoidalnego Strona J 8/1 Kombinacyjny zawór kątowy ISO, z żywicy POM Strona J 8/3 Armatura do nawiercania awlinger Strona J 8/4 Zawór do przyłączy domowych z odwodnieniem, z żeliwa sferoidalnego Strona J 8/5 Zawór kątowy do przyłącza domowego ZAK Strona 3/2 Zestaw do montażu wodomierza Strona J 9/1 J 1/1 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

2 Zasuwy do przyłączy domowych Wyposażenie Części zamienne Kółko ręczne Strona M 4/1 Obudowy Strona M 2/3 Skrzynki uliczne Strona M 3/1 Płyty podkładowe Strona M 3/8 Osłona czopa czworokątnego Strona M 4/1 Przedłużacz wrzeciona Strona M 4/1 Śruby z nakrętkami Strona M 4/4 Uszczelki Strona M 7/1 Tuleje wzmacniające Strona M 6/2 Spray montażowy Strona M 7/2 Złączki rurowe AWE-FIT Strona K 2/1 Korpus zasuwy Strona P 2/1 Klin zasuwy Strona P 2/1 Uszczelka pokrywy Strona P 2/2 Narzędzia Klucze do obsługi Strona Q 4/2 Aparat do nawiercania Strona Q 2/1 Cęgi Strona Q 4/1 Frez rurowy Strona Q 4/1 Ściągacze do połączeń ISO Strona Q 4/2 Informacje techniczne Momenty dokręcenia śrub w kołnierzu Strona S 3/1 Ilość obrotów na pełen skok Strona S 1/2 J 1/2 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

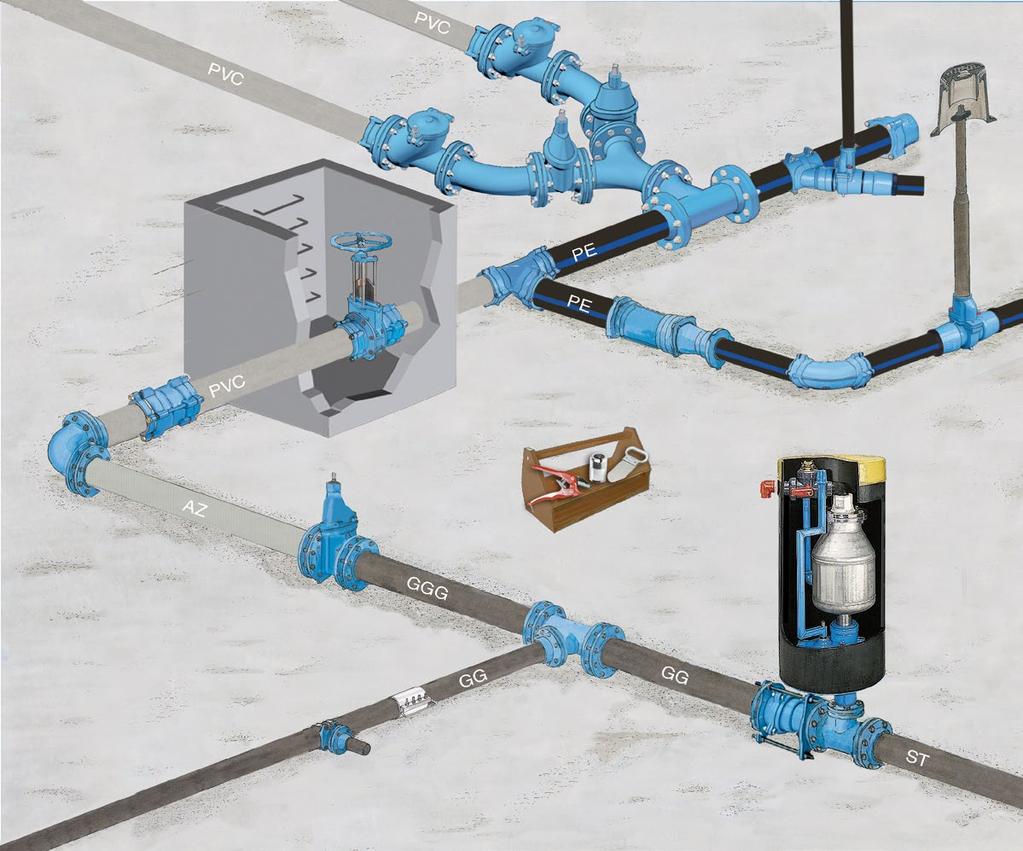

3 Zasuwy do przyłączy domowych przegląd Zasuwy z żeliwa sferoidalnego Klin z nawulkanizowaną powłoką elastomerową z gładkim i wolnym przelotem Zasuwa kołnierzowa Zasuwa ze złączem ISO Zasuwa z przyłączem gwintowanym Zasuwa do zgrzewania Zawór kątowy Zawór do przyłączy domowych z odwodnieniem 2 uszczelki typu O-ring osadzone w tulei z mosiądzu Łożysko wrzeciona z mosiądzu Przyłącze śrubowe do obudów 100% przydatność do zabudowy w ziemi Przy połączeniach gwintowanych, niewykorzystane zwoje gwintu zewnętrznego muszą po montażu zostać zabezpieczone przed korozją zgodnie z obowiązującymi ogólnymi regułami montażu Dane techniczne 1, 2 Korpus (1), pokrywa (2) z żeliwa sferoidalnego EN-GJS , zgodnie z EN 1563, zabezpieczone zewnątrz i wewnątrz antykorozyjnie (epoksydowane) wg wytycznych GSK (patrz str. 4) 3 Klin z mosiądzu CuZn40Pb2, powłoka na klinie - elastomer 4 Wrzeciono ze stali nierdzewnej z walcowaną i polerowaną dogniataniem powierzchnią uszczelniającą 5 Łożysko wrzeciona (tuleja do uszczelek typu O-ring) z mosiądzu 6 Uszczelka typu O-ring z elastomeru 7 Uszczelka zwrotna z elastomeru 8 Pierścień zabezpieczający ze stali nierdzewnej 9 Uszczelka pokrywy z elastomeru 10 Śruby z łbem walcowym o gnieździe sześciokątnym wpuszczone i dzięki masie zalewowej oraz płaskiej uszczelce pokrywy całkowicie chronione przed korozją 11 Pierścień zabezpieczający przed zanieczyszczeniem z elastomeru 3 1 Zasuwy z żywicy POM Klin z nawulkanizowaną powłoką elastomerową z gładkim i wolnym przelotem Zasuwa ze złączem ISO Zasuwa awle-fit Zasuwa z przyłączem gwintowanym Zasuwa do zgrzewania Zawór kątowy 2 uszczelki typu O-ring osadzone w tulei z mosiądzu Pokrywa połączona z korpusem w procesie zgrzewania rotacyjnego Zabezpieczenie przed przeciążeniem Przyłącze śrubowe do obudów 100% przydatność do zabudowy w ziemi Dane techniczne 1 Korpus z żywicy POM 2 Klin z mosiądzu CuZN40Pb2 powłoka na klinie - elastomer 3 Wrzeciono ze stali nierdzewnej z walcowaną i polerowaną dogniataniem powierzchnią uszczelniającą 4 Łożysko wrzeciona z mosiądzu 5 Uszczelka typu O-ring z elastomeru 6 Uszczelka zwrotna z elastomeru 7 Zabezpieczenie przed przeciążeniem ze stali nierdzewnej 8 Pierścień zabezpieczający przed zanieczyszczeniem z elastomeru J 2/1 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

4 NOTATKI J 2/2 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

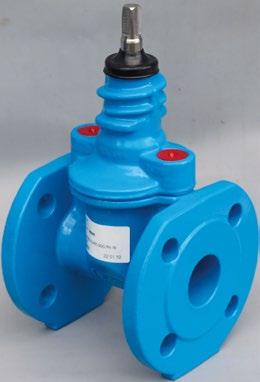

5 Zasuwy do przyłączy domowych zasuwa kołnierzowa E Klin z nawulkanizowaną powłoką elastomerową z gładkim i wolnym przelotem Kołnierze zwymiarowane i owiercone zgodnie z EN PN16 Nr kat Nr kat Wykonanie standardowe: bez kółka ręcznego i obudowy Wykonania specjalne: na zapytanie Oferta uzupełniająca Odpowiadające wyposażenie: patrz str. J 1/2 Kółko ręczne nr kat Obudowy sztywna nr kat teleskopowa nr kat Skrzynki uliczne sztywna nr kat teleskopowa nr kat Przedłużacz wrzeciona nr kat Osłona czopa czworokątnego nr kat. 2156, nr kat. 2157, nr kat Śruby z nakrętkami nr kat. 8810, nr kat. 8830, nr kat Uszczelka płaska nr kat. 3390, nr kat Nr kat Długość zabudowy krótka EN 558 GR 14 długa EN 558 GR 15 PN 16 Średnica nominalna/ Ø d1 a Ø d2 Ø D Ø K Ø d4 1 c f C PN Kołnierz Śruby Wrzeciono Zasuwa Masa kg Ø D C Ø K Ø d4 f Ilość Gwint Ø d2 a c Ø d1 1 krótka długa krótka długa M , M ,2 10, M , M ,7 7,5 J 3/1 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

6 NOTATKI J 3/2 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

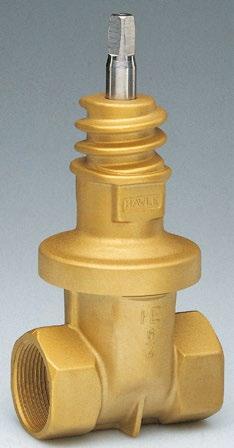

7 Zasuwy do przyłączy domowych obustronnie z gwintami wewnętrznymi Nr kat Klin z mosiądzu CuZn40Pb2, z nawulkanizowaną powłoką elastomerową EPDM z gładkim i wolnym przelotem Uszczelka wrzeciona typu O-ring z EPDM Gwint wewnętrzny EN ISO 228 Zasuwa do przyłączy domowych z gwintami wewnętrznymi jest wyposażona w pierścienie zabezpieczające przed korozją Nr kat Korpus i pokrywa jest skręcona i sklejona; odkręcenie pokrywy możliwe tylko po podgrzaniu połączenia gwintowanego do temp. 250 O C Wykonanie standardowe: bez kółka ręcznego i obudowy Wykonania specjalne: na zapytanie Dane techniczne Korpus i pokrywa: nr kat z żeliwa sferoidalnego, epoksydowane nr kat z mosiądzu Nr kat Oferta uzupełniająca Odpowiadające wyposażenie: patrz str. J 1/2 Kółko ręczne nr kat Obudowy sztywna nr kat teleskopowa nr kat Skrzynki uliczne sztywna nr kat teleskopowa nr kat Przedłużacz wrzeciona nr kat Osłona czopa czworokątnego nr kat. 2156, nr kat. 2157, nr kat Nr kat Wykonanie żeliwo sferoidalne, epoksydowane obustronnie z gwintem wewnętrznym EN ISO 228 mosiądz, obustronnie z gwintem wewnętrznym EN ISO 228 Średnica nominalna/ PN ¾" 1" 1¼"1½" 2" 16 Przykład zabudowy J 4/1 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

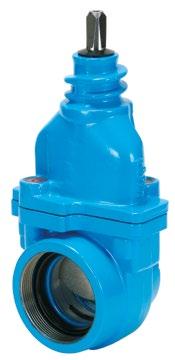

8 Zasuwy do przyłączy domowych obustronnie z gwintami wewnętrznymi Ø d1 a Zasuwy do przyłączy domowych obustronnie z gwintami wewnętrznymi EN ISO 228 Nr kat c Zasuwa Wrzeciono 1 a c Ø d1 Masa kg 1 ¾" ,20 1" ,28 1¼" , ,53 1½" ,70 2" ,40 c Ø d1 a Zasuwa do przyłączy domowych, mosiądz obustronnie z gwintami wewnętrznymi EN ISO 228 Nr kat Zasuwa Wrzeciono 1 a c Ø d1 Masa kg 1" ,90 1¼" ,60 10, ½" ,81 2" ,00 J 4/2 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

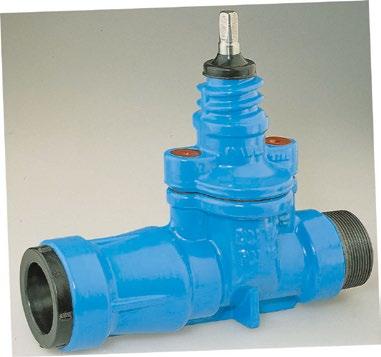

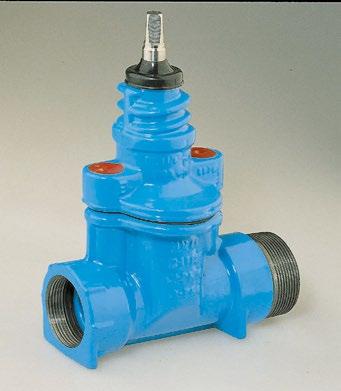

9 Zasuwy do przyłączy domowych z gwintem wewnętrznym i zewnętrznym ze złączem ISO do rur PE Nr kat Klin z mosiądzu CuZn40Pb2, nawulkanizowaną powłoką elastomerową EPDM z gładkim i wolnym przelotem Uszczelka wrzeciona typu O-ring z EPDM Gwint wewnętrzny EN ISO 228, gwint zewnętrzny EN Zasuwa do przyłączy domowych GW/GZ jest wyposażona w króćcu GW w pierścień z elastomeru zabezpieczony przed korozją Nr kat Zasuwy te pozwalają na bezpośredni montaż na opaskach do nawiercania i dokonanie nawiercania pod ciśnieniem; po demontażu pierścienia z PE zasuwa pełni funkcję jak zasuwa nr kat 2500; należy zwrócić uwagę na różne średnice gwintów GW i GZ! Przeznaczona do rur PE zgodnych z EN PN 16, temperatura medium: do 30 C; pierścień prowadzący z PE zabudowany od strony GW służy do ułatwienia montażu rury PE zabezpieczając jednocześnie gwint wewnętrzny przed korozją Nr kat Wykonanie standardowe: bez kółka ręcznego i obudowy Wykonania specjalne: na zapytanie Dane techniczne Korpus i pokrywa z żeliwa sferoidalnego EN-GJS-400, epoksydowane Pierścień z elastomeru zabezpieczający przed zanieczyszczeniem Pierścień prowadzący z PE zabudowany od strony GW służy do ułatwienia montażu rury PE zabezpieczając jednocześnie gwint wewnętrzny przed korozją Oferta uzupełniająca Odpowiadające wyposażenie: patrz str. J 1/2 Kółko ręczne nr kat Obudowy sztywna nr kat teleskopowa nr kat Skrzynki uliczne sztywna nr kat teleskopowa nr kat Przedłużacz wrzeciona nr kat Osłona czopa czworokątnego nr kat. 2156, nr kat. 2157, nr kat Frez rurowy nr kat Ściągacze do połączeń ISO nr kat Cęgi nr kat Spray do montażu nr kat Aparat do nawiercania nr kat. 5800, nr kat Nr kat. Struktura pierścienia zaciskowego do rur PE Wykonanie Przykład zabudowy Średnica nominalna/ PN 1" 1¼" 1½" 2" 1 gwint wewnętrzny gwint zewnętrzny 1 gwint zewnętrzny złącze ISO do rur PE 1 gwint wewnętrzny Zasuwa nr kat dostępna także ze specjalnym zaciskiem Korund do rur PVC (za dopłatą) J 4/3 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

10 Zasuwy do przyłączy domowych z gwintem wewnętrznym i zewnętrznym ze złączem ISO do rur PE Ø d1 a Zasuwa do przyłączy domowych, żeliwo sferoidalne z 1 gwintem wewnętrznym (EN ISO 228) i 1 gwintem zewnętrznym EN Nr kat c Zasuwa Wrzeciono Ø d2 Ø d3 1 a c Ø d1 Masa kg 1" 1¼" 1" ,40 1 1¼" 2" 1¼" ,80 1½" 2" 1½" , ,00 1½" 1½" 1½" ,00 Ø d2 Ø d3 2" 2" 2" ,60 Ø d1 a Zasuwa do przyłączy domowych, żeliwo sferoidalne z 1 gwintem zewnętrznym (EN ), 1 złącze ISO do rur PE i 1 gwintem wewnętrznym EN ISO 228 Nr kat c Rura Ø mm Zasuwa Wrzeciono Ø d2 Ø d3 t 1 a c Ø d1 Masa kg Ø d2 Ø d3 1 1" 32 1¼" 1¼" ,72 1¼" 40 2" 1½" ,46 10, ½" 50 2" 2" ,90 2" 63 2" 2½" ,81 t J 4/4 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

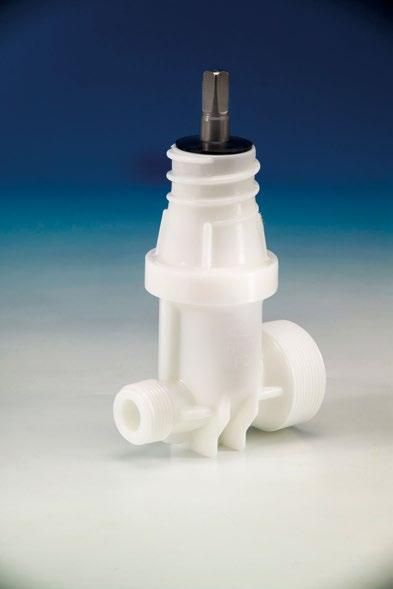

11 Zasuwy do przyłączy domowych z żywicy POM, obustronnie z gwintem zewnętrznym Nr kat Klin z nawulkanizowaną powłoką elastomerową z gładkim i wolnym przelotem Wszystkie części wykonane z materiałów odpornych na korozję Maksymalny dopuszczalny moment uruchamiający 80 Nm System uszczelnienia: profile gumowe klina przy zamykaniu osadzają się w korpusie bez tarcia ; nie zachodzi ścieranie, przez co element uszczelniający nie zużywa się Wykonanie standardowe: bez kółka ręcznego i obudowy Wykonania specjalne: na zapytanie Oferta uzupełniająca Odpowiadające wyposażenie: patrz str. J 1/2 Kółko ręczne nr kat Obudowy sztywna nr kat teleskopowa nr kat Skrzynki uliczne sztywna nr kat teleskopowa nr kat. 1850, Przedłużacz wrzeciona nr kat Osłona czopa czworokątnego nr kat. 2156, nr kat. 2157, nr kat Aparat do nawiercania nr kat Złączki rurowe AWE-FIT nr kat c Ø d1 a Nr kat. Wykonanie obustronnie z gwintem zewnętrznym 2650 stożkowym zgodnie z EN Max. momenty obsługowe 1" 2" 40 Nm 45 Nm Średnica nominalna/ PN 1" - 1" 1"- 2" 1 Zasuwa Wrzeciono Masa kg 1 a c Ø d1 1" - 1" ,80 10, " - 2" ,85 J 4/5 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

12 Zasuwa nożowa DO PRZYŁĄCZY DOMOWYC z gwintami wewnętrznymi 2"/2½" Zasuwa do zabudowy przyłączy domowych Wrzeciono nie ma kontaktu z medium Niezawodne i szczelne zamknięcie dzięki płycie odcinającej i uszczelce typu O-ring Możliwa zabudowa bezpośrednio w ziemi Możliwość wymiany pokrywy pod ciśnieniem Obustronnie z gwintem wewnętrznym 2"/ 2½" Maksymalne ciśnienie robocze: 10 bar Maksymalna średnica przelotu 56 mm Maksymalna średnica nawiercania 45 mm Dane techniczne Korpus i pokrywa wykonane z żeliwa sferoidalnego EN-GJS-400, epoksydowane Wrzeciono i płyta odcinająca ze stali nierdzewnej Oferta uzupełniająca Odpowiadające wyposażenie: Opaska do nawiercania AKU z gwintem zewnętrznym 21/2" nr kat. 525D Złączka ISO do rur PE nr kat. 6100, 6110 Kółko ręczne nr kat Obudowy sztywna nr kat teleskopowa nr kat Przedłużacz wrzeciona nr kat Osłona czopa czworokątnego nr kat. 2156, nr kat nr kat Frez rurowy nr kat Ściągacze do połączeń ISO nr kat Cęgi nr kat Spray do montażu nr kat Aparat do nawiercania nr kat. 5800, nr kat Nr kat. 480D Nr kat. PN Gwint wewnętrzny mm mm Kwadrat wrzeciona mm Masa kg 480D 10 2"/2½" ,3 4,30 J 4/6 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

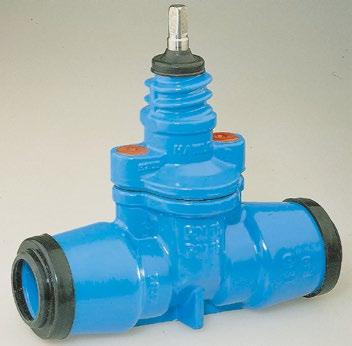

13 Zasuwy do przyłączy domowych obustronnie ze złączem ISO do rur PE Nr kat Klin z nawulkanizowaną powłoką elastomerową z gładkim i wolnym przelotem Przeznaczona do rur PE zgodnych z EN PN 16, temperatura medium do 30 C Nr kat System uszczelnienia: Profile gumowe klina przy zamykaniu osadzają się w korpusie bez tarcia. Nie zachodzi ścieranie, przez co element uszczelniający nie zużywa się Wszystkie części wykonane z materiałów odpornych na korozję Maksymalny dopuszczalny moment uruchamiający: 80 Nm Szczegółowe informacje techniczne o ISO mufach patrz str. K 3/1 Struktura pierścienia zaciskowego do rur PE Wykonanie standardowe: bez kółka ręcznego i obudowy Wykonania specjalne: na zapytanie Nr kat Oferta uzupełniająca Odpowiadające wyposażenie: patrz str. J 1/2 Kółko ręczne nr kat Obudowy sztywna nr kat teleskopowa nr kat Skrzynki uliczne sztywna nr kat teleskopowa nr kat. 1850, Przedłużacz wrzeciona nr kat Osłona czopa czworokątnego nr kat. 2156, nr kat. 2157, nr kat Frez rurowy nr kat Ściągacze do połączeń ISO nr kat Cęgi nr kat Spray do montażu nr kat Nr kat Wykonanie z żeliwa sferoidalnego z żywicy POM Średnica nominalna/ PN ½" ¾" 1" 1¼" 1½" 2" 16 Za dopłatą dostępne także ze specjalnym zaciskiem Korund do rur PVC Przykład zabudowy J 5/1 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

14 Zasuwy do przyłączy domowych obustronnie ze złączem ISO do rur PE Ø d1 a Zasuwa do przyłączy domowych, z żeliwa sferoidalnego obustronnie ze złączem ISO do rur PE Nr kat c Rura Ø mm Zasuwa Wrzeciono t 1 a c Ø d1 Masa kg 1 ¾" ,30 1" ,33 1¼" , ,00 1½" ,10 2" ,00 t c Ø d1 a Zasuwa do przyłączy domowych, z żywicy POM obustronnie ze złączem ISO do rur PE Nr kat Rura Ø mm Zasuwa Wrzeciono t 1 a c Ø d1 Masa kg ½" ,85 1 ¾" ,85 t 1" ,95 10, ¼" ,50 1½" ,65 2" ,10 J 5/2 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

15 Zasuwa nożowa do przyłączy domowych obustronnie ze złączem ISO do rur PE i PVC Idealna zasuwa do zabudowy na rurociągu PE lub PVC na przyłączu domowym Wrzeciono nie ma kontaktu z medium Niezawodne i szczelne zamknięcie dzięki płycie odcinającej i uszczelce typu O-ring Możliwa zabudowa bezpośrednio w ziemi Dwustronne przyłącze wtykowe typu ISO do rur PE Możliwość wymiany pokrywy pod ciśnieniem Maksymalne ciśnienie robocze: 10 bar Nr kat Dane techniczne Korpus: żeliwo sferoidalne EN-GJS-400, epoksydowane Wrzeciono, płyta odcinająca: stal nierdzewna Pierścień zaciskowy: do rur PE POM struktura wirowa (standard) do rur PVC Korund (na zapytanie) Vk Oferta uzupełniająca Odpowiadające wyposażenie: patrz str. J 1/2 Kółko ręczne nr kat Obudowy sztywna nr kat teleskopowa nr kat Przedłużacz wrzeciona nr kat Osłona czopa czworokątnego nr kat. 2156, nr kat. 2157, nr kat Frez rurowy nr kat Ściągacze do połączeń ISO nr kat Cęgi nr kat Spray do montażu nr kat Rura Ø mm ø d PN Ø min mm 1 mm mm 1 mm Vk wrzeciona mm Masa kg ,3 5, ,3 5,10 ø min. Przykład zabudowy J 5/1a Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

16 NOTATKI J 5/2a W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

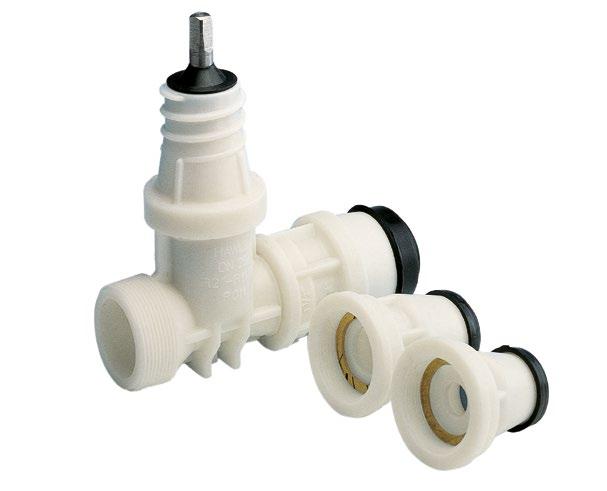

17 KOMBINACYJNA ZASUWA DO NAWIERCANIA ISO z żywicy POM Klin z nawulkanizowaną powłoką elastomerową z gładkim i wolnym przelotem Z gwintem zewnętrznym 2" do mocowania w opasce i z gwintem przyłączeniowym 1½" wyłącznie do złączki przyłączeniowej nr kat. 6221F Przeznaczona do rur PE zgodnych z EN Uniwersalne przyłącze do rur PE (Ø rury 25/32/40/50/63 mm) redukuje stan magazynowy! Wytrzymała konstrukcja z żywicy POM Wszystkie części wykonane z materiałów odpornych na korozję Proste nawiercanie pod ciśnieniem i szybki montaż złączki przyłączeniowej ISO System uszczelnienia: Profile gumowe klina przy zamykaniu osadzają się w korpusie bez tarcia ; nie zachodzi ścieranie, przez co element uszczelniający nie zużywa się Nr kat Nr kat. 6221F Nr kat Wykonanie standardowe: bez kółka ręcznego i obudowy Wykonania specjalne: na zapytanie Oferta uzupełniająca Maksymalna średnica nawiercania Ø 24 mm! Odpowiadające wyposażenie: patrz str. J 1/2 Kółko ręczne nr kat Obudowy sztywna nr kat teleskopowa nr kat Skrzynki uliczne sztywna nr kat teleskopowa nr kat Przedłużacz wrzeciona nr kat Osłona czopa czworokątnego nr kat. 2156, nr kat. 2157, nr kat Frez rurowy nr kat Ściągacze do połączeń ISO nr kat Cęgi nr kat Spray do montażu nr kat Aparat do nawiercania nr kat. 5800, nr kat Nr kat. Wykonanie PN Gwint 2681 z żywicy POM złączka przyłączeniowa ISO 6221F z uszczelką płaską 16 1½" Rura PE Masa kg Ø mm 1" 2"- 1½" 0, , , , , ,41 złączka redukcyjna do aparatu ½" - 2" 1,30 do nawiercania awle 2" J 5/3 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

18 KOMBINACYJNA ZASUWA DO NAWIERCANIA ISO z żywicy POM Zasuwa do nawiercania 1" gwint zewnętrzny 2" (EN ) do mocowania w opasce i gwint przyłączeniowy 1½" (EN ISO 228) wyłącznie do złączki przyłączeniowej ISO nr kat. 6221F 20 Ø 16 Ø 10,3 Nr kat " 1½" ½" Nr kat. 6221F Złączka przyłączeniowa ISO z żywicy POM gwint wewnętrzny 1½" złączka zaciskowa do rur PE do PN 16, Ø rury 25/32/40/50/63 mm 1½" 2" Nr kat Złączka redukcyjna z brązu gwint wewnętrzny 1½" gwint zewnętrzny 2" do aparatów do nawiercania awle nr kat lub nr kat INSTRUKCJA NAWIERCANIA I MONTAŻU 1. Montaż w opasce do nawiercania Nawinąć na 2" gwint zasuwy materiał uszczelniający, wkręcić w opaskę do uzyskania właściwego położenia zasuwy 2. Nawiercanie Otworzyć całkowicie zasuwę; zamontować aparat do nawiercania; dokonać nawiercenia przez otwartą zasuwę przy wykorzystaniu złączki redukcyjnej nr kat Zamykanie Po nawierceniu wycofać wiertło wypłukać wióry i zamknąć zasuwę; zdemontować aparat do nawiercania 4. Montaż rury Nakręcić wybraną złączkę przyłączeniową ISO, wcisnąć rurę PE do oporu zgodnie z wytycznymi montażu patrz: str. 1/2 J 5/4 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

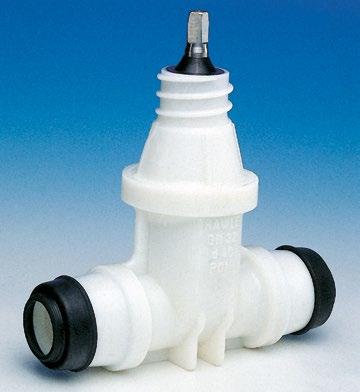

19 Zasuwy do przyłączy domowych z żywicy POM, obustronnie z kielichem awle-fit do rur PE Nr kat Klin z nawulkanizowaną powłoką elastomerową z gładkim i wolnym przelotem Przeznaczona do rur PE zgodnych z EN do PN 16, temperatura medium: do 30 C Połączenie skręcane kielicha awle-fit z rurą PE Dostarczana zasuwa jest gotowa do montażu, co oznacza brak konieczności odkręcania nakrętki przed wprowadzeniem rury Wszystkie części wykonane z materiałów odpornych na korozję Maksymalny dopuszczalny moment uruchamiający: 80 Nm Łatwy demontaż bez użycia specjalistycznych narzędzi System uszczelnienia: profile gumowe klina przy zamykaniu osadzają sie w korpusie bez tarcia ; nie zachodzi ścieranie, przez co element uszczelniający nie zużywa się Szczegółowe informacje techniczne o kielichach awle-fit patrz str. K 2/1 Wykonanie standardowe: bez kółka ręcznego i obudowy Wykonania specjalne: na zapytanie Dane techniczne 1 Nakrętka dociskowa kielicha z POM 2 Uszczelka wargowa z elastomeru 3 Pierścień zaciskowy z POM Oferta uzupełniająca Odpowiadające wyposażenie: patrz str. J 1/2 Kółko ręczne nr kat Obudowy sztywna nr kat teleskopowa nr kat Skrzynki uliczne sztywna nr kat teleskopowa nr kat Przedłużacz wrzeciona nr kat Osłona czopa czworokątnego nr kat. 2156, nr kat. 2157, nr kat Cęgi nr kat Spray do montażu nr kat Tuleja wzmacniająca nr kat Nr kat. Wykonanie PN obustronnie z kielichem 2631 awle-fit do rur PE 16 PE 80: SDR 7,4 - SDR 17,6 PE 100: SDR 11 - SDR 17 Dla PE 80 i PE 100: SDR 17,6 i 17 zalecamy użycie tulei wzmacniających Średnica nominalna/ 1" 1¼" 1½" 2" J 6/1 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

20 Zasuwy do przyłączy domowych z żywicy POM, obustronnie z kielichem awle-fit do rur PE Nr kat Ø d1 a 1 c t Rura Ø mm Zasuwa Wrzeciono t 1 a c Ø d1 Masa kg 1" ,05 1¼" ,56 10, ½" ,83 2" ,47 Zalety zasuwy do przyłącza domowego awle-fit Zasuwa dostarczana jest w stanie gotowym do montażu Montaż bez konieczności ukosowania końcówek rur Niewielkie siły wciskania rur Dokręcona nakrętka kielicha zapewnia solidne połączenie rury Łatwy demontaż bez użycia specjalistycznych narzędzi (nakrętkę kielicha z POM dokręcać przy użyciu standardowego klucza do rur) Instrukcja montażu Zmierzyć głębokość wsunięcia rury, wsunąć rurę do wyczuwalnego oporu dokręcić nakrętkę kielicha Położenie nakrętki kielicha po włożeniu rury - nakrętka mufy odkręcona Dokręcona nakrętka kielicha połączenie gotowe J 6/2 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

21 ZASUWY DO PRZYŁĄCZY DOMOWYC Z KRÓĆCAMI PE DO ZGRZEWANIA z żeliwa sferoidalnego Nr kat Miękkouszczelniająca zasuwa klinowa z króćcami PE do zgrzewania z rurami PE wg EN W miękkouszczelniającej zasuwie odcinającej z kombinowanymi kielichami wciskowo-śrubowymi osadzone są fabrycznie dwa króćce PE do zgrzewania Szczelność króćców do zgrzewania gwarantowana jest przez 2 niezależne od siebie uszczelki oraz przez tuleję wzmacniającą ze stali nierdzewnej w króćcu PE Zgrzewanie zasuwy z rurociągiem PE wykonuje się zgrzewarką elektrooporową lub zgrzewarką doczołową Wykonanie standardowe: bez kółka ręcznego i obudowy Wykonania specjalne: na zapytanie 2 Dane techniczne 1 Króciec do zgrzewania standardowo PE 100, do zgrzewania, formowany wtryskowo, tuleje wzmacniające z POM, 2 Uszczelka typu O-ring z elastomeru 1 Oferta uzupełniająca Odpowiadające wyposażenie: patrz str. J 1/2 Kółko ręczne nr kat Obudowy sztywna nr kat teleskopowa nr kat Skrzynki uliczne sztywna nr kat teleskopowa nr kat Przedłużacz wrzeciona nr kat Osłona czopa czworokątnego nr kat. 2156, nr kat Ø d1 nr kat a Nr kat. Króćce PE do zgrzewania 4050 PE 100 / SDR PN 1" / d 32 Średnica nominalna/ 1¼" / d 40 1½" / d 50 Ø A s 1 c 2 1 Ø A Zasuwa z kroćcami PE do zgrzewania Wrzeciono s a c Ø d1 Masa kg 1" 32 3, , ,07 1¼" 40 3, , ,54 1½" 50 4, , ,52 J 7/1 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

22 NOTATKI J 7/2 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

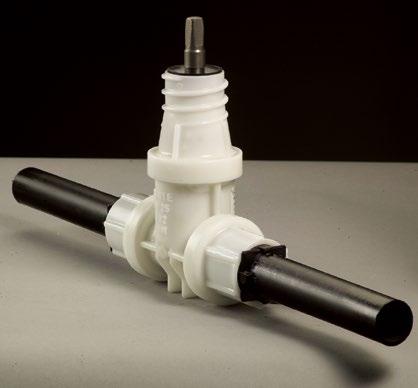

23 ZASUWY DO PRZYŁĄCZY DOMOWYC Z KRÓĆCAMI PE DO ZGRZEWANIA Nr kat z żywicy POM Miękkouszczelniająca zasuwa klinowa z króćcami PE do zgrzewania z rurami PE wg EN System uszczelnienia: profile gumowe klina przy zamykaniu osadzają się w korpusie bez tarcia ; nie zachodzi ścieranie, przez co element uszczelniający nie zużywa się Zasuwa z króćcami PE do zgrzewania może być montowana w rurociągach PE przez zgrzewanie lub przy pomocy złączek zaciskowych Maksymalny dopuszczalny moment uruchamiający: 80 Nm Nr kat. 2660: w miękkouszczelniającej zasuwie odcinającej króćce do zgrzewania są fabrycznie osadzone i nierozbieralne Specjalna forma króćca zastępuje funkcję tulei wzmacniającej oraz chroni przed dostaniem się zanieczyszczeń Uszczelka typu O-ring gwarantuje szczelność połączenia Nr kat. 2670: w miękkouszczelniajacej zasuwie odcinającej za kombinowanymi kielichami wciskowo-śrubowymi osadzone są fabrycznie dwa króćce z PE do zgrzewania Dwie niezależne uszczelki typu O-ring oraz tuleja wzmacniająca z nierdzewnej stali w króćcu rury gwarantują szczelność połączenia Wykonanie standardowe: bez kółka ręcznego i obudowy Wykonania specjalne: na zapytanie Nr kat Dane techniczne 1 Króciec do zgrzewania standardowo PE100 / SDR 11, formowany wtryskowo 2 Uszczelka typu O-ring z elastomeru Oferta uzupełniająca Odpowiadające wyposażenie: patrz str. J 1/2 Kółko ręczne nr kat Obudowy sztywna nr kat teleskopowa nr kat Skrzynki uliczne sztywna nr kat teleskopowa nr kat. 1850, 1851K Przedłużacz wrzeciona nr kat Osłona czopa czworokątnego nr kat. 2156, nr kat. 2157, nr kat Nr kat Wykonanie z żywicy POM, ze zgrzewanymi króćcami PE do zgrzewania z rurami PE z żywicy POM, ze ześrubowanymi króćcami PE do zgrzewania z rurami PE PN 1"/ d Średnica nominalna/ 1¼" / d 40 1½" / d 50 1½" / d 63 2" / d 63 J 7/3 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

24 ZASUWY DO PRZYŁĄCZY DOMOWYC Z KRÓĆCAMI PE DO ZGRZEWANIA z żywicy POM c Ø d1 a Zasuwa z żywicy POM z kroćcami PE do zgrzewania Nr kat ØD Zasuwa z kroćcami PE do zgrzewania Wrzeciono s a c Ø d1 Masa kg 1" 32 2, , ,02 1½" 63 5, , ,05 Ø D s 1 2 Ø d1 a Zasuwa z żywicy POM z kroćcami PE do zgrzewania c Nr kat Ø D s 1 ØD Zasuwa z kroćcami PE do zgrzewania Wrzeciono s a c Ø d1 Masa kg 1" 32 3, , ,25 1¼" 40 3, , ,85 1½" 50 4, , ,30 2" 63 5, , , J 7/4 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

25 ZAWORY KĄTOWE DO PRZYŁĄCZY DOMOWYC z żeliwa sferoidalnego Miękkouszczelniający zawór kątowy z optymalnym do przepływu przelotem Do połączeń z opaskami do nawiercania z pionowym odejściem System uszczelnienia: profile gumowe klina przy zamykaniu osadzają sie w korpusie bez tarcia ; nie zachodzi ścieranie, przez co element uszczelniający nie zużywa się Zawór kątowy z gwintem wewnętrznym jest wyposażony w pierścień zabezpieczający gwint przed korozją Przy zaworach kątowych z gwintem zewnętrznym, niewykorzystane zwoje gwintu zewnętrznego muszą po montażu zostać zabezpieczone przed korozją zgodnie z obowiązującymi ogólnymi regułami montażu Nr kat. 3128: zabezpieczenie przed ciśnieniowym wypływem wody tylko przy pełnym otwarciu zaworu! Wykonanie standardowe: bez kółka ręcznego i obudowy Wykonania specjalne: na zapytanie Nr kat Nr kat Nr kat Dane techniczne Korpus i pokrywa z żeliwa sferoidalnego EN-GJS-400, epoksydowane Grzybek wykonany z mosiądzu CuZn40Pb2, z zawulkanizowaną powłoką elastomerową Króciec przyłączeniowy do odwodnienia z chromowanego mosiądzu Oferta uzupełniająca Odpowiadające wyposażenie: patrz str. J 1/2 Kółko ręczne nr kat Obudowy sztywna nr kat teleskopowa nr kat Skrzynki uliczne sztywna nr kat teleskopowa nr kat Przedłużacz wrzeciona nr kat Osłona czopa czworokątnego nr kat. 2156, nr kat. 2157, nr kat Frez rurowy nr kat Ściągacze do połączeń ISO nr kat Cęgi nr kat Spray do montażu nr kat Nr kat. 3120* * Wykonanie z odejściami gwintowanymi z odejściami gwintowanymi i samoczynnym odwodnieniem z odejściem ISO do rur PE gwintem zewnętrznym Struktura pierścienia zaciskowego do rur PE PN 16 Średnica nominalna/ 1" 1¼" 1½" 2" Zawór nr kat dostępny także ze specjalnym zaciskiem Korund do rur PVC (za dopłatą ) * do 30 o C Przykład zabudowy J 8/1 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

26 ZAWORY KĄTOWE DO PRZYŁĄCZY DOMOWYC z żeliwa sferoidalnego c Ø d1 a Zawór kątowy do przyłącza domowego z odejściem gwintowanym Nr kat EN ISO Zawór Wrzeciono Masa EN a c Ø d1 kg 1 1" 1¼" ,34 1¼" 2" ,60 10, ½" 2" ,90 2" 2" , Zawór kątowy do przyłącza domowego z odejściem gwintowanym i samoczynnym odwodnieniem Bezwzględnie przestrzegać kierunku zabudowy (strzałka na korpusie) - zabezpieczenie przed ciśnieniowym wypływem wody tylko przy pełnym otwarciu - otwierać aż do odczuwalnego oporu! Brak zabezpieczenia otworu spustowego przed wysokim poziomem wody gruntowej. Odwadnianie strony odbiorcy tylko w pozycji całkowicie zamkniętej. 1 c Ø d1 a Nr kat ISO Zawór Wrzeciono Masa EN a c Ø d1 kg 1" 1¼" ,34 10, ½" 2" , Ø d1 a 1 c Zawór kątowy do przyłącza domowego z odejściem ISO do rur PE Nr kat Rura Ø mm 1 Zawór Wrzeciono Masa EN t 1 1 a c Ø d1 kg 1" 32 1¼" ,50 t 1¼" 40 2" ,90 10, ½" 50 2" ,23 1 2" 63 2" ,30 1 J 8/2 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

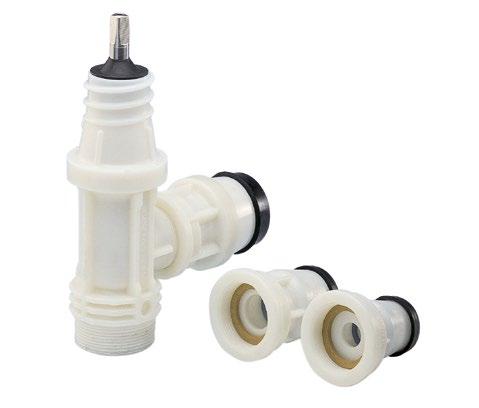

27 KOMBINACYJNY ZAWÓR KĄTOWY ISO z żywicy POM Miękkouszczelniający zawór kątowy z gładkim przelotem Z gwintem zewnętrznym 2" do mocowania w opasce i z gwintem przyłączeniowym 1½" wyłączenie do złączki przyłączeniowej nr kat. 6221F Uniwersalne przyłącze do rur PE (Ø rury 25/32/40/50/63 mm) redukuje stan magazynowy! Przeznaczona do rur PE zgodnych z EN do PN 16; temperatura medium: do 30 C Wytrzymała konstrukcja z żywicy POM Wszystkie części wykonane z materiałów odpornych na korozję System uszczelnienia: profile gumowe klina przy zamykaniu osadzają się w korpusie bez tarcia ; nie zachodzi ścieranie, przez co element uszczelniający nie zużywa się Wykonanie standardowe: bez kółka ręcznego i obudowy Wykonania specjalne: na zapytanie Dane techniczne Grzybek wykonany z mosiądzu CuZn40Pb2, z zawulkanizowaną powłoką elastomerową Oferta uzupełniająca Odpowiadające wyposażenie: patrz str. J 1/2 Kółko ręczne nr kat Obudowy sztywna nr kat teleskopowa nr kat Skrzynki uliczne sztywna nr kat teleskopowa nr kat Przedłużacz wrzeciona nr kat Osłona czopa czworokątnego nr kat. 2156, nr kat. 2157, nr kat Frez rurowy nr kat Ściągacze do połączeń ISO nr kat Cęgi nr kat Spray do montażu nr kat Ø 16 Ø 10,3 Nr kat Nr kat. 6221F Nr kat. Wykonanie 3151 kombinacyjny zawór kątowy ISO PN 16 złączka przyłączeniowa ISO 6221F 1½" z uszczelką Przykład zabudowy Gwint Rura Ø mm Masa kg 1" 2"- 1½" 0, , , , , ,41 G 1½" R 2" 88 J 8/3 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

28 ARMATURA DO NAWIERCANIA AWINGER z żeliwa sferoidalnego Solidna i prosta budowa W stanie otwartym: gładki wolny przelot Element odcinający poza strefą ciśnieniową Otwieranie i zamykanie przez półobrót wrzeciona Odejście z gwintem wewnętrznym 1¼" i 1½" dla wszystkich wykonań Dostawa obejmuje klucz do odcinania z tworzywa sztucznego Nr kat i nr kat Gwint wewnętrzny 1" max. średnica nawiercania - Ø max. 24 Gwint wewnętrzny 1¼" max. średnica nawiercania - Ø max. 24 Gwint wewnętrzny 1½" max. średnica nawiercania - Ø max. 35 Nr kat Nr kat Nr kat Dane techniczne Korpus z żeliwa sferoidalnego EN-GJS-400, epoksydowany Płyta odcinająca ze stali nierdzewnej / Opaska ze stali nierdzewnej do nr kat Uszczelki z elastomeru Oferta uzupełniająca Odpowiadające wyposażenie: patrz str. J 1/2 Obudowy sztywna nr kat teleskopowa nr kat Skrzynki uliczne sztywna nr kat teleskopowa nr kat. 1850, 1851K Przedłużacz wrzeciona nr kat Aparat do nawiercania nr kat. 5800, nr kat Nr kat. PN awlinger uniwersalny 2402 do rur żeliwnych, 16 stalowych, AC Nr kat. PN awlinger AKU do rur PE, PVC Nr kat. Wykonanie Wykonanie Wykonanie PN Gwint wewnętrzny ISO 228 1" 1¼" 1½" Gwint wewnętrzny ISO 228 1" 1¼" 1½" Gwint wewnętrzny ISO 228 nasadka awlinger ½" do opaski do nawiercania Średnica nominalna/ Rura Ø mm Gwint zewnętrzny EN ½" 2" Nr kat G 1½" Nr kat G 1½" Nr kat G 1½" R 1½" i 2" 194 Masa kg Masa kg Rura Masa kg Ø mm 80 6, , , , , , , , , ,40 Nasadka awlinger G 1½" max. średnica nawiercania - Ø max. 28 G 2" max. średnica nawiercania - Ø max. 35 Masa kg: 4,70 J 8/4 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

29 ZAWÓR DO PRZYŁĄCZY DOMOWYC Z ODWOIENIEM z żeliwa sferoidalnego Miękkouszczelniający zawór kątowy z optymalnym dla przepływu przelotem Stosowany do odwadniania przyłączy obiektów użytkowanych sezonowo; przy układaniu w gruncie należy bezwzględnie zapewnić możliwość odpływu z odwadnianego rurociągu (np. sączek) System uszczelniania: przy całkowicie lub częściowo otwartym zaworze otwór odwadniający jest zamknięty; w stanie całkowicie zamkniętym następuje samoczynne odwadnianie zaworu; nie stosować przy poziomie wody gruntowej powyżej otworu odwadniającego! Gwint wewnętrzny jest wyposażony w pierścień zabezpieczający przed korozją Nr kat Wykonanie standardowe: bez kółka ręcznego i obudowy Wykonania specjalne: na zapytanie Dane techniczne Grzybek zaworu nawulkanizowany elastomerem Króciec przyłączeniowy do odwodnienia z chromowanego mosiądzu Oferta uzupełniająca Odpowiadające wyposażenie: patrz str. J 1/2 Kółko ręczne nr kat Obudowy sztywna nr kat teleskopowa nr kat Skrzynki uliczne sztywna nr kat teleskopowa nr kat Przedłużacz wrzeciona nr kat Średnica nominalna/ Nr kat. Wykonanie PN ¾" 1" 1¼" 1½" 2" z obustronnym gwintem 2491 wewnętrznym 16 i samoczynnym odwodnieniem J 8/5 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

30 ZAWÓR DO PRZYŁąCZY DOMOWYC Z ODWOIENIEM z żeliwa sferoidalnego Nr kat z odejściem gwintowanym i samoczynnym odwodnieniem Przestrzegać kierunku zabudowy (strzałka) na korpusie. Odwadnianie instalacji od strony odbiorcy tylko w pozycji zaworu całkowicie zamkniętego. Przy układaniu w gruncie należy zwrócić uwagę, aby otwór odwadniający nie znajdował się poniżej lustra wody gruntowej lub aby przy montażu w studzience nie był zalewany (brak zabezpieczenia otworu spustowego przed cofającą się wodą!). Ø d1 a 1 c otwarty zamknięty Kierunek odwadniania Koniecznie przestrzegać kierunku przepływu Moment obrotowy otwierania: max. 40 Nm Moment obrotowy zamykania: max. 40 Nm Gwint wewnętrzny (EN ISO 228) Zawór 1 a c Ø d1 ¾" Wrzeciono 1" ,30 1¼" , ,90 1½" ,00 2" ,50 Masa kg 2,40 J 8/6 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

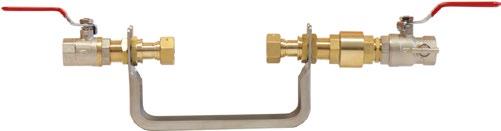

31 ZESTAW DO MONTAŻU WODOMIERZA z przyłączami gwintowanymi, zaworami odcinającymi i zaworem antyskażeniowym Do wody zimnej PN10 Do wodomierza Qn=2,5m 3 /h i Qn=1,5m 3 /h Zawory odcinające z gwintem wewnętrznym Możliwość uszczelnienia gwintów Korek spustowy zintegrowany z korpusem zaworu Regulowane na długości połączenie gwintowane, umożliwia montaż wodomierza o długości w zakresie mm Uziemienie konsoli Możliwość montażu konsoli wodomierzowej w studzience lub na ścianie w budynku Inne wykonania na zapytanie Nr kat Materiał Stelaż ze stali nierdzewnej Zawór antyskażeniowy z mosiądzu Uszczelki z elastomeru Śruby, nakrętki, podkładki ze stali nierdzewnej Nr kat Zestaw do montażu wodomierza połączenie gwintowane zestaw do podłączenia wodomierza zawory ¾" ¾" 1" 1" 1 G1 G1 G 1 G 2 1 ¾" ¾" " 1" J 9/1 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

32 NOTATKI J 9/2 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

33 ZESTAW DO MONTAŻU WODOMIERZA z przyłączami gwintowanymi, zaworami odcinającymi i zaworem antyskażeniowym Nr kat / 11 / 22 Do wody zimnej - PN10 Do wodomierzy domowych Qn 2,5 m 3 /h i Qn 1,5m 3 /h Zamykanie przy pomocy zaworów odcinających Możliwość zaplombowania wlotowych połączeń gwintowych Regulowane na długości połączenie gwintowane umożliwia montaż wodomierza o długości w zakresie lub mm Możliwość montażu konsoli wodomierzowej w studzience lub na ścianie w budynku Nr kat / 04 Materiał Nr kat Stelaż montażowy ze stali nierdzewnej Armatura z mosiądzu Oferta uzupełniająca Odpowiadające wyposażenie: Frez rurowy nr kat Ściągacze do demontażu połączeń nr kat Cęgi do cięcia rur nr kat Spray montażowy nr kat Nr kat Produkt zestaw z przyłączami gwintowanymi i zaworami odcinającymi połączenie gwintowane wodomierz zestaw 1" 1" / 15 zestaw z przyłączami gwintowanymi, ¾" ¾" zaworami odcinającymi i zaworem / 15 zwrotnym 1" 1" zestaw z przyłączami gwintowanymi, zaworami odcinającymi i zaworem zwrotnym 1" d32*-1" zestaw z przyłączami gwintowanymi, zaworami odcinającymi i zaworem zwrotnym, wersja kątowa zestaw z przyłączami gwintowanymi, zaworami odcinającymi i zaworem zwrotnym, wersja kątowa 1" d32*-1" 1" d32* zestaw z przyłączami gwintowanymi, 1" ¾" zaworami odcinającymi, filtrem i zaworem zwrotnym 1" " * przejście na rury PE zestaw z przyłączami gwintowanymi, zaworami odcinającymi i złączkami ISO zestaw z przyłączami gwintowanymi, zaworami odcinającymi, zaworem zwrotnym UFR i złączkami ISO ¾" d32* ¾" d32* Nr kat Nr kat Nr kat Nr kat Nr kat J 9/3 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

34 ZESTAW DO MONTAŻU WODOMIERZA z przyłączami gwintowanymi, zaworami odcinającymi i zaworem antyskażeniowym Nr kat / 11 / 22 1 Nr kat G1 G1 G1 G1 1 Ød Ød 1 Ød G1 G1 Ød Nr kat / 04 1 Nr kat G1 G1 Nr kat Nr kat Nr kat Nr kat Ød Ød Ød Ød Wymiary Ød/G1 ¾" 1" 1" 1" ¾" d32* d32*/1" d32*/1" 1" d32* d32* 1" 1" 1" 1" ¾" 1" 1" 1" 1" ¾" ¾" * przejście na rury PE J 9/4 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

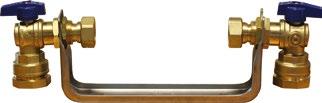

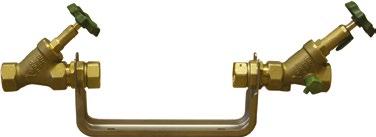

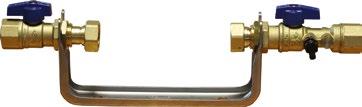

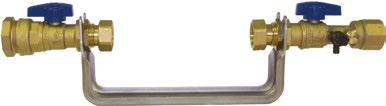

35 ZESTAW DO MONTAŻU WODOMIERZA z przyłączami gwintowanymi, zaworami odcinającymi i zaworem antyskażeniowym Nr kat Do wody zimnej PN16 Do wodomierzy domowych Qn 3(5) m 3 /h i Qn 7(10) m 3 /h Zamykanie przy pomocy zaworów odcinających Możliwość zaplombowania końcówki wlotowego przyłącza gwintowanego Bezproblemowy montaż i demontaż wodomierza za pomocą regulowanego przyłącza gwintowanego Uziemienie konsoli Możliwość montażu konsoli wodomierzowej w studzience lub na ścianie w budynku Nr kat G Materiał Stelaż montażowy wodomierza z powlekanego żeliwa sferoidalnego Armatura z mosiądzu Oferta uzupełniająca Odpowiadające wyposażenie: Zintegrowany zawór zwrotny Plastikowe lub aluminiowe kółko ręczne Odwodnienie na zapytanie na zapytanie na zapytanie Nr kat DB Nr kat KSV Nr kat G Produkt zestaw z przyłączami gwintowanymi, zasuwami, odwodnieniem, gwint wewnętrzny zestaw z przyłączami gwintowanymi, zasuwami, gwint wewnętrzny połączenie gwintowane wodomierz zestaw 1¼" ¾" 1¼" 1" 1¼" ¾" 1¼" 1" DB zestaw z przyłączami gwintowanymi, zasuwami, regulowanym stelażem montażowym, gwint wewnętrzny 1¼" ¾" 1¼" 1" 35825KSV zestaw z przyłączami gwintowanymi, zasuwami, zaworem zwrotnym, gwint wewnętrzny 1¼" ¾" 1¼" 1" J 9/5 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

36 ZESTAW DO MONTAŻU WODOMIERZA z przyłączami gwintowanymi, zaworami odcinającymi i zaworem antyskażeniowym Nr kat G1 G1 Nr kat G 1 1 G1 G1 G1 G1 Nr kat DB 1 G1 G1 Nr kat KSV Wymiary G DB 35825KSV G 1 ¾" 1" ¾" ¾" ¾" 1" ¾" 1" G 2 1¼" 1¼" 1¼" 1¼" 1¼" 1¼" 1¼" 1¼" J 9/6 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd
