1 SERIA PUMA CVX MOC ZNAMIONOWA KM MOC MAKSYMALNA KM

2 DL A T YCH, KTOR KAŻDEGO DNIA WYMAGASZ CORAZ WIĘCEJ. WIĘCEJ OD ZIEMI. WIĘCEJ OD SIEBIE SAMEGO. WIĘCEJ OD SWOICH MASZYN. I DLATEGO MY RÓWNIEŻ WYMAGAMY WIĘCEJ WIĘCEJ. MOCNIEJSZYCH SILNIKÓW. WIĘCEJ FUNKCJI ZWIĘKSZAJĄCYCH WYDAJNOŚĆ. WIĘCEJ ŁĄTWO DOSTĘPNYCH I PROFESJONALNYCH PRZEDSTAWICIELI CASE IH. WYMAGAMY WIĘCEJ, ABY LEPIEJ SŁUŻYĆ NASZYM KLIENTOMI ZASPOKOIĆ ICH POTRZEBY. SPÓJRZMY NA FAKTY. ZMIENIAJĄ SIĘ CELE. ZMIENIAJĄ SIĘ WYMAGANIA. ZMIENIA SIĘ ŚWIAT. JEDNAKŻE DOBA WCIĄŻ TRWA 24 GODZINY. NASZA ODPOWIEDŹ: PUMA CVX, SERIA WYSOCE WYDAJNYCH, WSZECHSTRONNYCH CIĄGNIKÓW, KTÓRE SĄ ŁATWE W OBSŁUDZE I KTÓRE SĄ W STANIE DOSTARCZYĆ CI TAKĄ MOC, JAKIEJ POTRZEBUJESZ PODCZAS CODZIENNEJ PRACY. NIEZAWODNE. WYDAJNE. EKONOMICZNE. TO PO PROSTU CIĄGNIKI PUMA CV X.

3 Z Y W YMAGAJA WIECE J 4 MADE IN AUSTRIA 6 K ABINA 8 ELEMENT Y OBS ŁUGOWE 10 SIL NIK 12 PR ZEKŁ ADNIA I WOM 14 KOMFORT JA ZDY 16 HYDR AULIK A 18 PR ZEGL ĄDY TECHNICZNE 20 ROZ W IĄ Z ANIA SYSTEMOWE 22 DANE TECHNICZNE

4 Specjalny design przedniej części ciągnika zapewnia duży kąt skrętu kół także przy szerokim ogumieniu. Na wyświetlaczach umieszczonych Ergonomiczna kabina Surround Vision Asystent nawracania Turn Assist w słupku A i na dostępnym na życzenie zapewnia praktycznie nieograniczoną zapewnia pracę bez męczenia monitorze można łatwo i szybko odczytać wszystkie ważne funkcje i dane o pracy ciągnika. widoczność we wszystkich kierunkach. i maksymalną produktywność. WYŻSZA WYDAJNOŚĆ. WYŻSZA RENTOWNOŚĆ. W ergonomicznym, regulowanym podłokietniku z Multicontrollerem Case IH najnowszej generacji i w pełni zintegrowanym joystickiem (wyposażenie opcjonalne) umieszczone są w sposób zapewniający łatwy dostęp wszystkie elementy obsługowe. Niski poziom hałasu wynoszący zaledwie 69 db zapewnia komfort podczas długich dni pracy w polu. Amortyzowana kabina i fotel na poduszce powietrznej z licznymi możliwościami regulacji tłumią wibracje i zapewniają komfort miejsca pracy. Aktywna amortyzacja przedniej osi rejestruje zmiany w zakresie warunków terenu i reaguje w zależności od ustawień podnośnika, stanu hamulców, pozycji regulatora prędkości obrotowej silnika i innych ustawień tak, aby zapewnić stabilne i wygodne środowisko pracy. 4

5 Automatyczne Zarządzanie Produktywnością (APM) rozpoznaje Twoją strategię jazdy i gwarantuje Ci niespotykaną w tej klasie mocy produktywność i ekonomiczność. PUMA CVX - MADE IN AUSTRIA Ciągniki nowej serii PUMA CVX zostały skonstruowane w europejskiej centrali produkcyjnej koncernu Case IH w austriackim St. Valentin. Tam też zostały przetestowane i tam są produkowane. W trzech modelach o mocy znamionowej od 197 do 224 KM zostało zawarte 11-letnie doświadczenie w zakresie konstruowania przekładni CV T. Ciągniki PUMA CV X są wyposażone w nową generację przekładni bezstopniowych, które są tak skonstruowane, by przenosić na podłoże maksymalną moc niezależnie, czy chodzi o podstawową uprawę roli, zabiegi pielęgnacyjne, siew czy najróżniejsze prace transportowe. Dzięki nowoczesnemu ergonomicznemu rozmieszczeniu elementów sterowania wraz ze zintegrowanym w podłokietniku Multicontrollerem najnowszej generacji oraz tablicą przyrządów znajdującą się na słupku A ciągniki PUMA CV X są niezwykle przyjazne dla użytkownika. Dzięki tym cechom i dostępnemu seryjnie APM firmy Case IH możesz skoncentrować się całkowicie na Twojej pracy, podczas gdy Twój ciągnik PUMA CV X zadba o produktywność i ekonomiczność Twojego gospodarstwa. Model Moc Moc maksymalna z systemem znamionowa zarządzania mocą KM/kW KM/kW Case IH Puma 195 CVX 197/ /177 Case IH Puma 210 CVX 213/ /178 Case IH Puma 225 CVX 224/ /185 (przy 1.800) System zarządzania mocą udostępnia do 44 KM dodatkowej mocy w określonych warunkach podczas transportu drogowego lub prac z hydrauliką i WOM. Bezstopniowa przekładnia CVT gwarantuje nieprzerwaną produktywność, niskie zużycie paliwa i wyjątkowy komfort jazdy. Ekonomiczny silnik firmy Case IH o pojemności skokowej 6,7 l dostarcza moc do 251 KM i spełnia wymagania europejskiej normy emisyjnej Tier III. 5

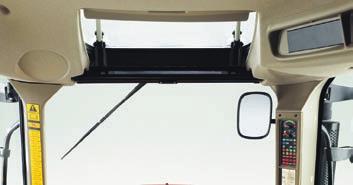

6 Przestronna kabina Surround Vision wyróżnia się uwypuklonymi na zewnątrz powierzchniami okien, bardzo niskim poziomem hałasu oraz bardzo dobrą widocznością we wszystkich kierunkach. Dzięki dostępnym na życzenie elektrycznie Dostępna na życzenie automatyczna klimatyzacja Amortyzowana kabina zapewnia regulowanym i podgrzewanym lusterkom wstecznym możesz za pomocą odpowiedniego przycisku regulować widok w bok i do tyłu. zapewnia przez cały czas przy- jemną temperaturę w kabinie kierowcy. (Klimatyzacja jest dostępna we wszystkich modelach serii PUMA CVX seryjnie.) maksymalny komfort jazdy.

7 KABINA db 72, , , , ,5 POZIOM EMISJI HAŁA- SU W KABINIE [db] CASE IH Konkurent 1 Konkurent 2 PUMA CVX SPOKOJNE ŚRODOWISKO PRACY ZAPEWNIA- JĄCE KIEROWANIE BEZ ZMĘCZENIA. NASZA KABINA SURROUND VISION ŁĄCZY DOSKONAŁĄ WIDOCZNOŚĆ WE WSZYSTKICH KIERUNKACH Z NIEZWYKLE NISKIM POZIOMEM HAŁASU, CO ZA- PEWNIA PRACĘ BEZ SZYBKIEGO ZMĘCZENIA ORAZ WYŻSZĄ PRODUKTYWNOŚĆ PRZEZ CAŁY ROK. Doskonała widoczność we wszystkich kierunkach i ergonomiczne elementy obsługowe wyróżniają kabinę w ciągnikach PUMA CVX, przy której konstruowaniu położono szczególny nacisk na komfort pracy kierowcy i produktywność. Powierzchnia oszklenia wynosząca łącznie 5,87 m 2 zapewnia perfekcyjną widoczność we wszystkich kierunkach, zaś dostępne na życzenie okno dachowe zapewnia tak że widoczność w górę. Poziom emisji hałasu w kabinie wynoszący zaledwie 69 db(a) to wartość, której nie osiągają nawet niektóre bardzo nowoczesne samochody osobowe! W podłokietniku zintegrowany został najnowocześniejszy Multicontroller, dzięki któremu można poradzić sobie bez problemu nawet z długimi dniami pracy w polu. Fotel posiada liczne możliwości regulacji i jest wyposażony w podparcie odcinka lędźwiowego kręgosłupa. Na życzenie dostępny jest podgrzewany fotel Low Frequency. Kierownica z możliwością regulacji wysokości i nachylenia gwarantuje, że możesz w każdej chwili ustawić najbardziej zdrową pozycję do siedzenia. Dla maksymalnego komfortu jazdy polecamy resorowaną kabinę. Maksymalnie 10 reflektorów sprawia, że noc staje się dniem. Na życzenie ciągnik może zostać wyposażony także w pakiet reflektorów ksenonowych. Dostępne na życzenie okno dachowe rozszerza Twoje pole widzenia, zapewniając Ci widoczność w górę. 7

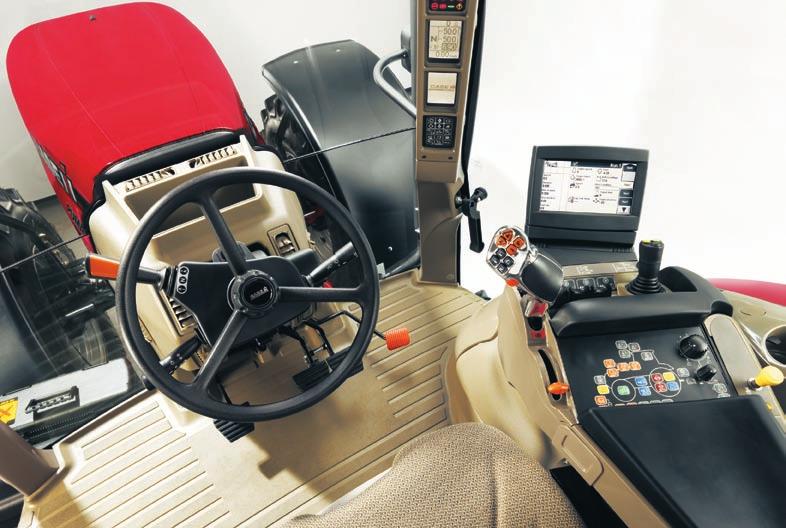

8 Rozmieszczone ergonomicznie przyciski i dźwignie zapewniają maksymalną przyjazność dla użytkownika. Za pomocą Multicontrollera możesz sterować jedną ręką najważniejszymi funkcjami ciągnika. Na tablicy przyrządów i monitorze w słupku A możesz łatwo i szybko odczytać wszystkie ważne funkcje i dane. Zintegrowany w podłokietniku monitor AFS 300 Pro bądź też osobno zainstalowany monitor AFS 600 Pro zapewnia kontrolę funkcji ciągnika, narzędzi zawieszanych kompatybilnych z ISOBUS i autopilota Accuguide oraz dostarcza aktualnych informacji o stanie maszyny. Za pomocą systemu zarządzania jazdą na uwrociach HMC można zaprogramować maksymalnie 30 funkcji, które następnie można wywołać.

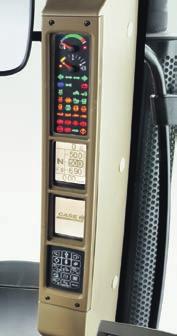

9 ELEMENTY OBSŁUGOWE TECHNOLOGIA PRZYJAZNA DLA UŻYTKOWNIKA. WSZYSTKIE ELEMENTY OBSŁUGOWE SĄ TAK ROZMIESZCZONE, BY BYŁY ŁATWO DOSTĘPNE, A WYŚWIE- TLACZE ZNAJDUJĄ SIĘ W PRAWYM SŁUPKU A. DZIĘKI NAJNOWOCZEŚNIEJSZEJ ELEKTRONICE FIRMY CASE IH I ERGONOMICZNEMU DESIGNOWI MASZ WSZYSTKO POD KONTROLĄ I MOŻESZ PRACOWAĆ PRZEZ WIELE GODZIN BEZ STRESU. Multicontroller jest zintegrowany w podłokietniku, który podąża za ruchami Twojego fotela. Dzięki takiemu ergonomicznemu rozmieszczeniu masz w każdej chwili szybki i wygodny dostęp do wszystkich ważnych elementów obsługowych. Za pomocą elektrohydraulicznego joysticka możesz obsługiwać podnośnik czołowy, środkowe zawory hydrauliczne i ładowarkę w zależności od tego, jaką konfigurację posiada ciągnik. Dzięki wyświetlaczom zintegrowanym w słupku A masz zawsze pełną kontrolę nad wszystkimi ważnymi danymi ciągnika i narzędzi zawieszanych. Możesz produktywnie wykorzystywać Twój cały czas. Ciągnik PUMA CVX współpracuje ze wszystkimi narzędziami zawieszanymi i przyczepianymi kompatybilnymi z ISOBUS (opcja). Za pomocą Multicontrollera możesz sterować jedną ręką wszystkimi ważnymi funkcjami, takimi jak strategia jazdy, zmiana kierunku jazdy, regulacja prędkości obrotowej silnika, jazda na uwrociach czy elektronicznie sterowane zawory hydrauliczne oraz przedni i tylny podnośnik. Wyświetlacze są jasne i przejrzyste oraz łatwo czytelne. Podstawowe dane można łatwo i szybko odczytać, a monitor dostarcza dalszych informacji o funkcjach ciągnika, takich jak na przykład poślizg kół, uprawiona powierzchnia czy czasookresy konserwacji i inspekcji. Użytkownik jest odpowiednio wcześnie informowany o koniecznych do przeprowadzenia przeglądach. W przypadku wyposażenia w monitor AFS Pro 600 z kolorowym ekranem dotykowym są na nim wyświetlane dane o pracy ciągnika. Jeśli oprócz tego wyposażysz Twój ciągnik w system AccuGuide do jazdy równoległej, wówczas dodatkowo będą zarządzane wszystkie funkcje, co pozwoli na jeszcze bardziej precyzyjne sterowanie przejazdami Twojego ciągnika po polu. Monitor ten jest kompatybilny z ISOBUS

10 Przy mocy znamionowej wynoszącej 197, 213 i 224 KM ciągnik PUMA CVX dostarcza Ci taką moc, jakiej potrzebujesz. Przy maksymalnym momencie obrotowym Silniki dostarczają dodatkową moc przy System zarządzania mocą zapewnia wynoszącym Nm (PUMA 225 CVX) spadku prędkości obrotowej także bez dodatkową moc do 44 KM zarówno ciągnik PUMA CVX potrafi się wszędzie Power Boost! podczas transportu po drodze, jak poruszać. i w przypadku stosowania narzędzi napędzanych hydraulicznie lub za pomocą WOM. 10 Precyzyjna technologia wtrysku paliwa Common Rail zapewnia nie tylko wysoką moc, ale także ekonomiczną pracę silnika. Czasookresy konserwacyjne wynoszące 600 godzin to absolutny rekord. Pozwalają zaoszczędzić zarówno czas, jak i pieniądze. W trybie Constant Engine Speed można zapisać dwie różne prędkości obrotowe dla określonych zastosowań. Dzięki temu przy stosowaniu narzędzi napędzanych za pomocą WOM, ciągnionych lub hydraulicznych prędkość obrotowa silnika jest utrzymywana na stałym poziomie niezależnie od zmian obciążenia. W zakresie stałej mocy taka sama moc jak przy znamionowej prędkości obrotowej jest dostępna już przy obr./min. Zapewnia to mniejsze zużycie paliwa przy niskiej prędkości obrotowej silnika i to bez zmniejszania produktywności.

11 SILNIKI OSZCZĘDNE. SOLIDNE. MOCNE. EKOLOGICZNE SILNIKI NOWEJ GENERACJI Z TECHNOLOGIĄ COMMON RAIL WYRÓŻNIAJĄ SIĘ DOSKONAŁYMI PARAMETRAMI W ZAKRESIE ZUŻYCIA PALIWA ORAZ SPOKOJNĄ PRACĄ. Wydajne silniki firmy Case IH o mocy znamionowej od 197 do 224 KM stanowią we wszystkich trzech modelach ciągników PUMA CVX niezawodny napęd. Technologia wtrysku paliwa pod wysokim ciśnieniem Common Rail i elektroniczny system zarządzania paliwem gwarantują ekonomiczną pracę silników we wszystkich warunkach stosowania. W ciągnikach PUMA CVX zostały zastosowane ekologiczne silniki o pojemności skokowej 6,7 l z turbosprężarką i chłodnicą powietrza doładowującego oraz z techniką czterozaworową. Przy włączonym systemie zarządzania mocą osiągają swój maksymalny moment obrotowy już przy prędkości obrotowej wynoszącej zaledwie obr. /min. w trybie polowym i obr. /min. przy stosowaniu WOM i podczas transportu po drodze. Maksymalna moc silnika jest osiągana przy obr. /min. System zarządzania mocą udostępnia do 44 KM dodatkowej mocy i zapewnia tym samym odpowiednio wysoką siłę ciągu tak że przy ciężkich pracach. Twój ciągnik PUMA zapewnia oprócz tego w zakresie prędkości obrotowej do 600 obr. / min. stale wysoką moc, dzięki czemu możesz wykonywać tę samą pracę przy niższej prędkości obrotowej silnika, a więc ciszej i jeszcze efektywniej. KM Dodatkowa dostępna moc przy stosowaniu systemu zarządzania mocą. SYSTEM ZARZĄDZANIA MOCĄ BEZ SYSTEMU ZARZĄDZANIA MOCĄ 0 km/h 164 KM 197 KM 154 KM 197 KM Z SYSTEMEM ZARZĄDZANIA MOCĄ 0 km/h System zarządzania mocą zapewnia przez cały czas wysoką produktywność, w ten sposób, że w przypadku trudniejszych warunków pracy zwiększa moc silnika. System udostępnia do 44 KM dodatkowo do mocy znamionowej ciągnika! Prędkość 40 km/h można osiągnąć już przy obr./min., co pozwala zaoszczędzić paliwo. Nm ,5 km/h 10 km/h 164 KM 197 KM 164 KM 215 KM 7 km/h 144 KM 197 KM 10 km/h 164 KM 234 KM PUMA 225 CVX 204/ / / / / /150 93/125 kw/km CASE IH Konkurent 1 Konkurent 2 PUMA CVX 75/ obr. /.min 11

12 Automatyczne zarządzanie produktywnością (APM) steruje silnikiem oraz przełożeniami przekładni tak, że zapewniona jest maksymalna ekonomiczność. Przekładnia bezstopniowa w zakresie System Aktywnego Zatrzymania zapobiega Poprzez progresywne sterowanie od 0 do 40 km/h gwarantuje dzięki APM szczególnie niskie zużycie paliwa i maksymalny komfort dla kierowcy. stoczeniu się ciągnika podczas jazdy na wzniesieniach, przy czym uruchomienie hamulca nie jest konieczne. rozruchem WOM moment obrotowy jest zwiększany stopniowo, co zapewnia ochronę wałkom napędowym narzędzi zawieszanych. Ciągniki serii PUMA CVX są wyposażone w dźwignię Powershuttle znajdującą się na kolumnie kierownicy, która umożliwia płynną zmianę kierunku jazdy między jazdą do przodu a jazdą wstecz. Oprócz tego kierunek jazdy można wybrać także za pomocą Multicontrollera znajdującego się w podłokietniku. Automatyczne zarządzanie produktywnością (APM) zmniejsza zużycie paliwa, zwiększa wydajność i komfort obsługi. Dzięki inteligentnemu APM silnik, przekładnia, WOM, elektroniczna regulacja podnośnika (EDC) są połączone elektronicznie z Multicontrollerem i pedałami jazdy. Dzięki temu połączeniu kierowca ciągnika może tak wybrać prędkość roboczą i prędkość obrotową WOM, by zagwarantowany był optymalny stosunek ekonomiczności i produktywności.

13 PRZEKŁADNIA I WOM BEZSTOPNIOWA PRZEKŁADNIA DLA ZAPEWNIENIA PRODUKTYWNOŚCI I EKONOMICZNOŚCI. PRZEKŁADNIA I WOM CIĄGNIKÓW PUMA CVX SĄ W SWOJEJ KONSTRUKCJI DO- STOSOWANE DO ZDUMIEWAJĄCEJ MOCY SILNIKA, DZIĘKI CZEMU KIEROWCA PRZEZ CAŁY CZAS PANUJE NAD SIŁĄ SILNIKA. Prosty i łatwy wybór prędkości obrotowej WOM w kabinie za pomocą elektrycznego przełącznika prędkości obrotowej ESS. Z załączonym WOM-em silnik pracuje wydajnie i oszczędnie z prędkością obrotową obr./min. lub obr./min. w trybie ekonomicznym. Nm PUMA 225 CVX obr. /.min kw/km 204/ / / / / /150 93/125 75/100 Doświadczenie. Za technologią CVX kryje się ponad 10-letnia kompetencja konstruktorów w europejskiej centrali produkcyjnej koncernu Case IH w austriackim St. Valentin, gdzie ciągniki PUMA są produkowane. Ciągniki PUMA CVX wyposażono w najnowocześniejszą przekładnię bezstopniową. Ekonomiczność. Już przy spokojnej i cichej pracy silnika z prędkością obrotową wynoszącą obr. /min. hydromechaniczny układ przeniesienia napędu przenosi bezstopniowo na koła moc silnika od normalnej prędkości biegu pełzającego do prędkości maksymalnej. W trybie ekonomicznym prędkość jazdy 40 km /h jest osiągana już nawet przy bardzo oszczędnych obr. /min. Kontrola. System aktywnego zatrzymania zapobiega tak że na stokach przed niekontrolowanym stoczeniem się ciągnika, a tak że umożliwia bezproblemowe ruszanie z miejsca na stokach bez konieczności uruchamiania sprzęgła lub hamulców. Produktywność. Tylny WOM z prędkościami obrotowymi 1.000E / obr. /min. jest napędzany bezpośrednio z koła zamachowego silnika w celu osiągnięcia maksymalnej sprawności. Dostępny na życzenie WOM przedni z prędkością obrotową obr. /min. umożliwia jeszcze bardziej wszechstronną eksploatację ciągnika. System zarządzania WOM w ciągnikach PUMA CVX wyłącza automatycznie przenoszenie mocy do narzędzi zawieszanych, kiedy zostaną podniesione na zadaną wysokość, i włącza je ponownie, kiedy podnośnik zostanie opuszczony. To pozwala chronić wałki napędowe narzędzi zawieszanych i ułatwia pracę. Można to przejąć tak że do systemu zarządzania jazdą na uwrociach HMC. 13

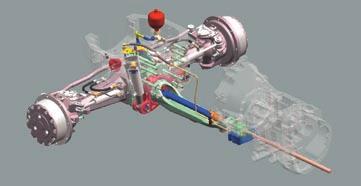

14 System zarządzania blokadą mechanizmu różnicowego włącza się automatycznie na wąskich zakrętach, przy hamowaniu oraz z uwględnieniem położenia podnośnika i prędkości jazdy do przodu. Aktywne resorowanie przedniej osi zapewnia wysoki komfort jazdy i lepsze właściwości trakcyjne. Asystent nawracania Turn Assist skraca manewr nawracania poprzez maksymalny skręt kół przy minimalnym obrocie kierownicy. W celu stosowania dużych przyczep dostępne są pneumatyczne lub hydrauliczne hamulce przyczepy.

15 KOMFORT JAZDY MAKSYMALNE PRZENOSZENIE MOCY NA PODŁOŻE. CIĄGNIKI SERII PUMA CVX NIE TYLKO DOSTARCZAJĄ MOC, ALE TAKŻE POSIA- DAJĄ ZDOLNOŚĆ DOSKONAŁEGO PANOWANIA NAD TĄ MOCĄ. OPRÓCZ SYSTE- MU ZARZĄDZANIA BLOKADĄ MECHANIZMU RÓŻNICOWEGO CIĄGNIKI PUMA CVX POSIADAJĄ BOGATE WYPOSAŻENIE DLA PRZEDNIEJ OSI, KTÓRE ZAPEWNIA LEP- SZE WŁAŚCIWOŚCI W ZAKRESIE KIEROWANIA I HAMOWANIA, A TAKŻE ZAPEWNIA JESZCZE WIĘKSZE BEZPIECZEŃSTWO PODCZAS JAZDY PO DRODZE I W POLU. Wszystkie modele ciągnika PUMA CVX są wyposażone w system zarządzania blokadą mechanizmu różnicowego. Kierowca może wybierać między ręcznym i automatycznym sterowaniem, zapewniając optymalne właściwości trakcyjne podczas stosowania narzędzi zawieszanych i przyczepianych. Resorowanie przedniej osi poprawia komfort jazdy oraz kontakt ciągnika z podłożem. Podczas szybkiej jazdy z podniesionym narzędziem zawieszanym lub podczas prac z ładowaczem w znacznym stopniu zredukowane jest kołysanie wzdłużne ciągnika. Resorowanie posiada ugięcie wynoszące 105 mm, a wysoce nowoczesny system, składający się z zasobnika i zaworu zasilania zwrotnego, kontroluje amortyzację oraz zapewnia wysoki stopień komfortu jazdy. Resorowanie przedniej osi zapewnia oprócz tego automatycznie zależną od obciążenia regulację poziomu. Wszystkie modele ciągników serii PUMA CVX posiadają aktywne resorowanie, w przypadku którego czujniki elektroniczne rejestrują przyspieszenie, uruchomienia hamulców, warunki terenowe, zmiany kierunku jazdy oraz obciążenia podnośnika. Na podstawie tego opracowywane są neutralne warunki obsługi. Rezultat to najwyższy komfort jazdy dla Twojego bezpieczeństwa. Asystent nawracania Turn Assist rewolucja w kierowaniu. Pozwala przy niewielkim obrocie kierownicy na pełen skręt przednich kół. Zaoszczędzasz w ten sposób czas i zwiększasz produktywność. Zdumiewający promień nawracania. Dzięki kompaktowym silnikom ciągniki PUMA CVX posiadają ekstremalnie mały promień nawracania. Dzięki dostępnym seryjnie odchylnym błotnikom przednich kół kąt skrętu kół zostaje znacznie zwiększony, co zapewnia tym ciągnikom doskonałe właściwości w zakresie obsługi. 15

16 Pompa hydrauliczna o wydatku do 150 l/ Amortyzacja drgań dla podnośnika min. umożliwia szybką reakcję i precyzyjne sterowanie nawet przy niskiej prędkości obrotowej silnika. redukuje wstrząsy i poprawia stabilność podczas jazd transportowych z ciężkimi narzędziami zawieszanymi. Maksymalnie 9 dodatkowych zaworów hydraulicznych i złącze Power Beyond są wystarczające do obsługi nawet najbardziej kompleksowych narzędzi zawieszanych. Do najróżniejszych zastosowań są dostępne podnośnik czołowy i przedni WOM z obr./min.

17 HYDRAULIKA PUMA CVX OZNACZA PRECYZJĘ. INSTALACJA HYDRAULICZNA W CIĄGNIKACH SERII PUMA CVX ŁĄCZY W SOBIE OGROMNĄ MOC Z PRECYZYJNYM STEROWANIEM. INSTALACJA TA, KTÓRA PO- SIADA REGULACJĘ CIŚNIENIOWĄ I ILOŚCIOWĄ, ZAPEWNIA DZISIAJ MOC I WYDA- TEK DLA PRZYSZŁYCH NARZĘDZI ZAWIESZANYCH. Instalacja hydrauliczna ciągników PUMA CVX jest zasilana za pomocą pompy sterującej o wydatku do 150 l /min., co umożliwia bardzo precyzyjne sterowanie systemami pokładowymi, narzędziami zawieszanymi oraz ładowaczami. Możliwe jest zasilanie maksymalnie 9 dodatkowych zaworów hydraulicznych. (Złącza Power Beyond należą do wyposażenia.) Mocny podnośnik o udźwigu do kg jest tak skonstruowany, by możliwie jak najbardziej ułatwić pracę użytkownikowi. Wszystkie ciągniki serii PUMA CVX są wyposażone w bardzo nowoczesną elektroniczną regulację siły pociągowej, która jest łatwa w obsłudze i niezwykle skuteczna. Zarówno podnośnik, jak i pierwszy dodatkowy zawór hydrauliczny mogą być uruchamiane poza kabiną dzięki przyciskom znajdującym się na obu błotnikach. Przyciski do obsługi podnośnika, pierwszego dodatkowego zaworu hydraulicznego i WOM znajdują się na błotnikach i zapewniają bezpieczną i łatwą obsługę narzędzi zawieszanych. 17

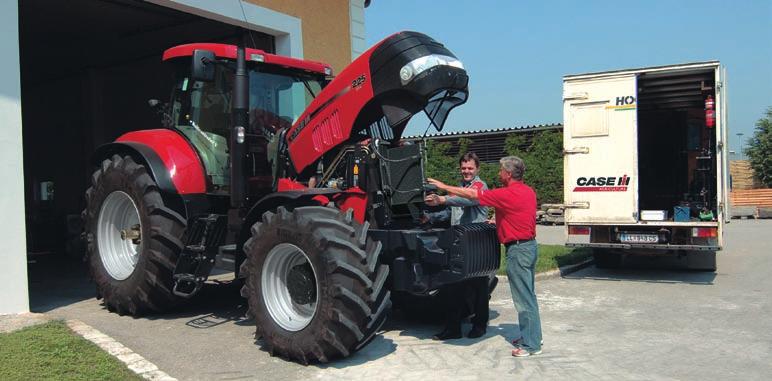

18 Codzienne prace konserwacyjne mogą być przeprowadzane bez użycia narzędzi! Proste codzienne inspekcje i konserwacje dzięki dostępnym z ziemi punktom konserwacyjnym, a także nowym, odchylnym i łatwym w czyszczeniu chłodnicom. Szybka i prosta kontrola systemowa za pomocą notebooka serwisowego. Akcesoria instalowane przez dealera - szeroki wybór i niezawodna jakość, której oczekujesz od Case IH. 18 Oprócz bogatego wyposażenia seryjnego Case IH oferuje także szeroki program akcesoriów, które mogą zostać zainstalowane przez Twojego dealera. Zaliczają się do nich między innymi monitor AFS 600, podnośnik czołowy, czołowy WOM czy system dźwiękowy HiFi wszystko na najwyższym poziomie technicznym.

19 KONSERWACJA PUMA CVX MAKSYMALNA DOSTĘPNOŚĆ. CIĄGNIK MA JEŹDZIĆ I RZADKO STAĆ. DLATEGO W CIĄGNIKACH PUMA CVX CODZIENNE INSPEKCJE SĄ ŁATWE I SZYBKIE, A PLANOWE PRACE KONSERWACYJNE SĄ KONIECZNE BARDZO RZADKO. MONITOR ODPOWIEDNIO WCZEŚNIE INFORMUJE O PRACACH KONSERWACYJNYCH, JAKIE MUSZĄ ZOSTAĆ PRZEPROWADZONE. DZIĘKI TEMU MOŻESZ JE SOBIE KOMFORTOWO ZAPLANOWAĆ. Rutynowa konserwacja jest we wszystkich ciągnikach serii PUMA CVX tak prosta, że codzienne kontrole nie trwają dłużej niż tankowanie. Osłona silnika jest podnoszona za pomocą ciśnieniowych sprężyn gazowych, a silnik i instalacja chłodząca są łatwo i wygodnie dostępne z ziemi. Ciągniki serii PUMA CVX są tak skonstruowane, by można było pracować nimi przez wiele godzin w ciągu dnia. Monitor pokładowy informuje kierowcę nie tylko o wszystkich stanach systemu, ale tak że o koniecznych do wykonania inspekcjach i konserwacjach. Oprócz tego rozpoznaje krytyczne temperatury silnika i przekładni czy niski poziom oleju i jeśli jest to konieczne natychmiast wyłącza silnik. CZASOOKRESY SERWISOWE Liczba godzin CASE IH Konkurent 1 Konkurent 2 PUMA CVX Przy otwartej osłonie chłodnica jest całkowicie dostępna i może zostać w prosty sposób poddana czyszczeniu i konserwacji. Diagnostyka jest łatwa. Jeśli okaże się to kiedyś konieczne, wówczas Twój dealer Case IH może na miejscu przeprowadzić kompletną diagnozę systemu za pomocą notebooka serwisowego. 19

20 Advanced Farming System (AFS) jest dostępny w ciągnikach PUMA CVX i jest nieodzowny do efektywnej pracy. AccuGuide, system jazdy równoległej, z odbiornikiem GPS i monitorem AFS Pro 600 z kolorowym ekranem dotykowym sprawia, że uprawa dostosowana do specyfiki wycinków pola jest jeszcze bardziej precyzyjna. ISOBUS, efektywne narzędzie komunikacyjne, do sterowania narzędziami zawieszanymi kompatybilnymi z ISOBUS. ZINTEGROWANA PRECYZJA DLA MAKSYMALIZACJI PRODUKCJI. Efektywny instrument dla profesjonalnego rolnictwa. Większe plony przy takich samych nakładach lub takie same plony przy mniejszych nakładach: to wynik uprawy dostosowanej do specyfiki wycinków pola. Za pomocą opierającego się na technologii DGPS systemu firmy Case IH stosowanego w kombajnach A xial-flow możesz rejestrować dane o plonach i zapisywać je z precyzyjnymi danymi o położeniu. Te informacje, w połączeniu z innymi danymi opierającymi się na technologii DGPS, takimi jak wilgotność i różne parametry glebowe, są wykorzystywane do sporządzania map służących do precyzyjnego stosowania materiału siewnego lub aplikacji środków opryskowych. Dzięki temu możesz poprawić Twój ogólny wynik. Uprawy dostosowane do specyfiki wycinków pola zapewniają poza tym niższe koszty robocizny i mniejsze zużycie paliwa. Kompatybilność z ISOBUS. Jako jednolity na całym świecie standard w zakresie komunikacji między ciągnikiem a narzędziem zawieszanym ISOBUS rozszerza możliwości upraw dostosowanych do specyfiki wycinków pola poprzez bardziej inteligentne funkcje oraz poprzez efektywną integrację danych GPS. AFS AccuGuide. Za pomocą tego opracowanego przez firmę Case IH automatycznego systemu kierowania możesz skoncentrować się całkowicie na narzędziu zawieszanym, podczas gdy system AccuGuide zajmie się kierowaniem. W połączeniu z technologią DGPS system ten gwarantuje równoległe przejazdy podczas pracy na odcinkach prostych, zakrętach i w zaułkach. Podczas sadzenia, siewu, uprawy i innych zabiegów nie ma niebezpieczeństwa, że jakiś kawałek gleby zostanie uprawiony podwójnie lub zostanie pominięty, nawet w trudnych warunkach pogodowych lub w nocy. Dodatkowo oprócz doskonałej jazdy równoległej system poziomowania na stokach zapewnia dokładne utrzymywanie zadanego toru jazdy podczas jazdy ciągnikiem w terenie pagórkowatym. Monitor AFS Pro 600. Ten wiodący w branży monitor wyświetla w kabinie ciągnika dane, zapisuje je w pamięci dla celów późniejszej analizy i dokonuje podczas jazdy koniecznych korekt. 20

21 ROZWIAZANIA SYSTEMOWE CZĘŚCI ZAMIENNE I OBSŁUGA KLIENTA FINANSOWANIE Wsparcie dla zachowania produktywności. Firma Case IH i jej wyspecjalizowani dealerzy oferują Ci doskonałe wsparcie dla nowej maszyny, które rozciąga się na cały okres, w którym maszyna stanowi Twoją własność. W Twoim gospodarstwie możesz się zdać na profesjonalnych techników serwisowych, którzy pomogą Ci zachować produktywność Twojej maszyny. Chroń wartość swojej inwestycji. Za każdym produktem firmy Case IH stoi rozbudowana europejska struktura logistyczna posiadająca zapas ponad numerów części zarówno dla starych jak i dla nowych produktów. Wybierając oryginalne części firmy Case IH, zapewnisz bezpieczeństwo, wysoką wartość i szybki poziom wzostu swojej inwestycji. Twój lokalny dealer firmy Case IH może we współpracy z CNH Capital zaoferować rozwiązania najlepiej odpowiadające Twoim potrzebom. CNH Capital wie doskonale, że gospodarstwa rolne różnią się między sobą. Dlatego poświęcimy dużo czasu na to, by najpierw zebrać informacje o Twoich potrzebach. Nasze zadanie polega na tym, by jak najdokładniej poznać Twoje gospodarstwo cele, pomysły i oczekiwania związane z przyszłością. Wówczas możemy opracować rozwiązania w zakresie finansowania, które będą dla Ciebie odpowiednie CASE IH 00 Niezawodna pomoc całą dobę MAX - nowa, doskonałą usługa oferowna przez firmę Case IH. Jesteśmy do Twojej dyspozycji przez 24 godziny na dobę przez wszystkie dni w roku. Szybka dostawa: kiedy i gdzie jej potrzebujesz. Otrzymasz najwyższy priorytet w czasie sezonu, ponieważ zbiór plonów nie może czekać. Połączenie jest bezpłatne. W przypadku połączenia z sieci komórkowej niektórzy europejscy operatorzy mogą naliczać opłaty. Zasięgnij informacji w sprawie opłat u Twojego operatora. DEALER - PARTNER Program rozszerzonej ochrony. Case IH oferuje Ci optymalne profesjonalne rozwiązanie: Safegard firmy Covéa Fleet. Jest to indywidualne ubezpieczenie dla Twoich maszyn marki Case IH. Skontaktuj się ze swoim sprzedawcą w celu uzyskania szczegółowych informacji. Kompetentne doradztwo u Twojego dealera. Niezależnie od tego, czy będziesz chciał kupić jedną maszynę czy będziesz chciał odnowić całą flotę: Twój dealer firmy Case IH wesprze Cię poprzez profesjonalne doradztwo w zakresie finansowania i bezpieczeństwa Twojej inwestycji w przyszłości. Ponieważ nikt nie wie lepiej niż Case IH, czego potrzebuje Twoje gospodarstwo.

22 MODELE PUMA 195 CVX PUMA 210 CVX PUMA 225 CVX SILNIK Typ silnika silnik diesel z 6 cylindrami, turbosprężarką i chłodnicą powietrza doładowującego Pojemność skokowa 6,7 6,7 6,7 Otwór x skok 104 x x x 132 Moc znamionowa ECE R120 3) (kw/km) 145 / / / 224 Moc znamionowa ECE R120 3) z Systemem Zarządzania Mocą (kw/km) 172 / / / 247 Znamionowa prędkość obrotowa (obr./min.) Moc maksymalna ECE R120 3) (kw/km) 156 / / / 230 Moc maksymalna ECE R120 3) z Systemem Zarządzania Mocą (kw/km) 177 / / / przy (obr./min.) Maksymalny moment obrotowy (Nm/obr./min.) 860 / / / 1400 Maksymalny moment obrotowy z Systemem Zarządzania Mocą (Nm/obr./min.) 965 / / / 1500 Przyrost momentu obrotowego standard / z Systemem Zarządzania Mocą (%) 37 / / / 30 Pojemność zbiornika na paliwo (l) PRZEKŁADNIA Bezstopniowa przekładnia 50 km/h lub 40 km/h ECO Powershuttle Blokada mechanizmu różnicowego tylnej osi Hamulec główny NAPĘD NA CZTERY KOŁA I UKŁAD KIEROWANIA Typ elektrohydrauliczny z systemem zarządzania napędem na cztery koła Aktywne resorowanie przedniej osi Kąt skrętu kół ( ) Minimalny promień nawracania 1) przy rozstawie 1,829 mm (m) 6,1 6,1 6,1 WAŁ ODBIORU MOCY Typ elektrohydraulicznie, dostępne automatyczne sterowanie WOM Prędkości obrotowe 1000E / 1000 Prędkość obrotowa silnika (obr./min.) 1614 / 1893 Typ WOM 1 3/8 21-klinowy / 1 3/8 6-klinowy / 1 3/4 20-klinowy Przedni WOM z obr./min. pracująca na mokro, płytkowa blokada mechanizmu różnicowego z systemem zarządzania blokadą mechanizmu różnicowego uruchamiany hydraulicznie, samonastawny, pracujący na mokro hamulec cierny wielotarczowy 22

23 SPECYFIKACJE MODELE PUMA 195 CVX PUMA 210 CVX PUMA 225 CVX HYDRAULIKA Maksymalny wydatek standard / wyposażenie specjalne główny układ hydrauliczny (l/min.) 120 / 150 z pompą z regulacją ciśnienia i ilości Ciśnienie systemu (bar) Typ sterowania EDC z Ride Control Maksymalny udźwig (kg) Maksymalna liczba dodatkowych zaworów hydraulicznych Maksymalna liczba centralnych zaworów hydraulicznych z elektr. joystickiem Kategoria Udźwig przedniego podnośnika (kg) 3900 MASA Masa pustego ciągnika (kg) 7200 Dopuszczalna masa całkowita (kg) Dopuszczalne obciążenie maksymalne przód (kg) 6000 Dopuszczalne obciążenie maksymalne tył (kg) 9500 WYMIARY 1) Długość całkowita (mm) 5017 Wysokość całkowita (mm) 3090 Szerokość całkowita (nad błotnikami tylnych kół z rozszerzeniem 150 mm) (mm) 2682 Rozstaw osi (mm) 2884 Wysokość środek tylnej osi / górna krawędź kabiny 2239 Rozstaw kół przód (mm) 1538 / elektr. 4 elektr. tył (mm) 1530 / 2230 OGUMIENIE STANDARDOWE 2) Przód kat. III 600 / 65 R28 Tył 650 / 65 R42 - wyposażenie seryjne - wyposażenie specjalne - niedostępne 1) - ze standardowym ogumieniem 2) - inne ogumienie na życzenie 3) - ECE R120 odpowiada ISO i 97/68/EC WYMIARY E B D A F C 23

24 CASE IH: DLA TYCH, KTÓRZY WYMAGAJĄ WIĘCEJ Bezpiecznie jedzie się lepiej. Przeczytaj przed pierwszym uruchomieniem instrukcję obsługi. Upewnij się, że wszystkie elementy obsługowe działają bez zarzutu. Zwróć uwagę na umieszczone tabliczki ostrzegawcze i korzystaj z urządzeń zabezpieczających dla Twojej ochrony. Niniejsza publikacja została opracowana celem rozpowszechniania na całym świecie. Dostępność niektórych modeli oraz wyposażenie seryjne i specjalne mogą być różne w zależności od kraju. Case IH zastrzega sobie prawo do wprowadzania w dowolnym momencie i bez wcześniejszego powiadomienia modyfikacji w zakresie designu i techniki bez jakiegokolwiek obowiązku do przeniesienia ich na sprzedane już produkty. Dołożono wszelkich starań, by specyfikacje, opisy i ilustracje, zawarte w niniejszej publikacji, były jak najbardziej dokładne w momencie oddawania publikacji do druku, jednakże również mogą one zostać zmienione bez wcześniejszej zapowiedzi. Ilustracje mogą pokazywać wyposażenie specjalne oraz niekompletne wyposażenie standardowe. Środki smarne. CNH Polska Sp. z o.o., ul. Otolińska 25, Płock 2008 Case IH Maxxum X-line DE-BR - Twój bezpośredni kontakt z Case IH - Tel Kod: 6C0015/D00
