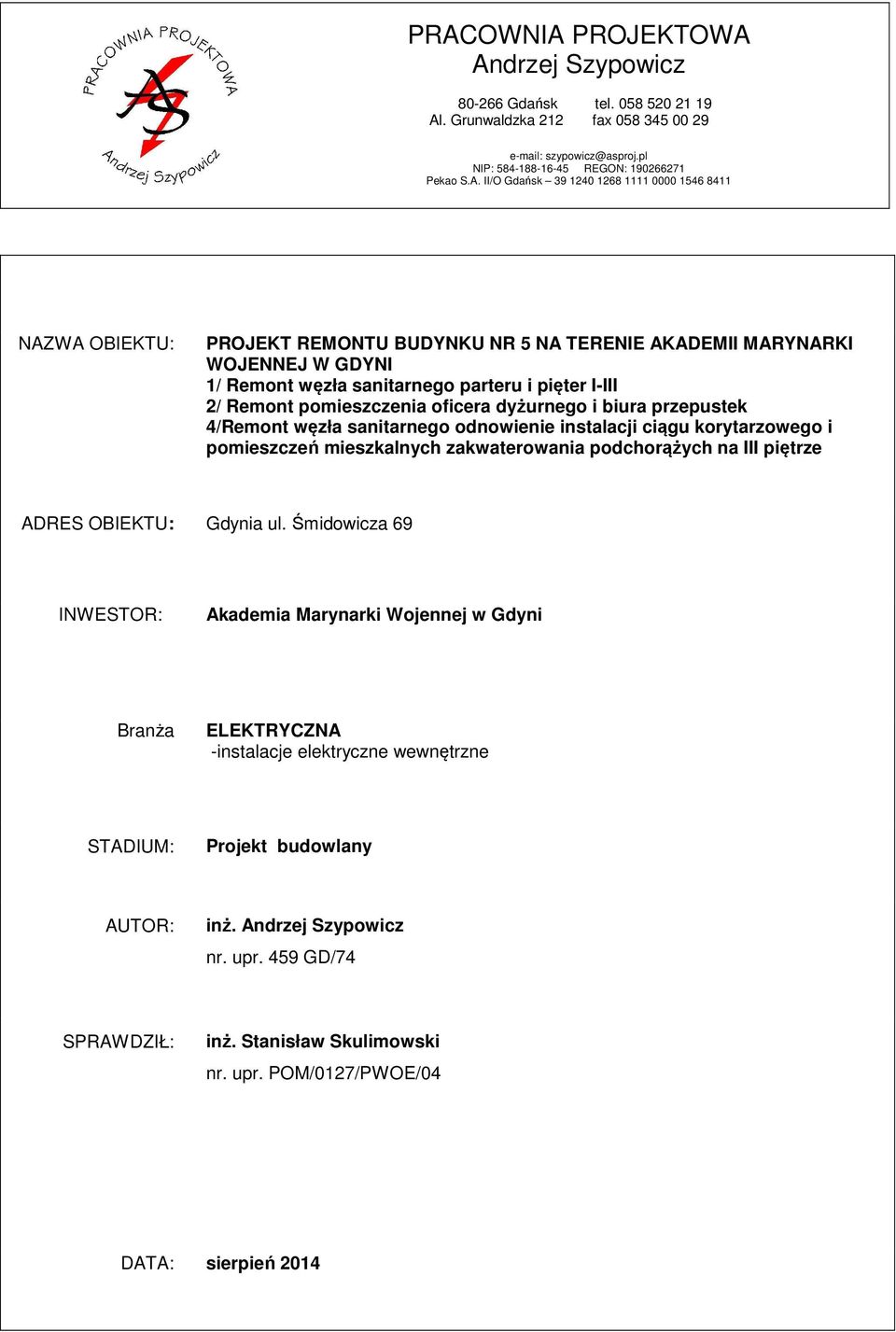

1 PRACOWNIA PROJEKTOWA Andrzej Szypowicz Gdańsk tel Al. Grunwaldzka 212 fax NIP: REGON: Pekao S.A. II/O Gdańsk NAZWA OBIEKTU: PROJEKT REMONTU BUDYNKU NR 5 NA TERENIE AKADEMII MARYNARKI WOJENNEJ W GDYNI 1/ Remont węzła sanitarnego parteru i pięter I-III 2/ Remont pomieszczenia oficera dyżurnego i biura przepustek 4/Remont węzła sanitarnego odnowienie instalacji ciągu korytarzowego i pomieszczeń mieszkalnych zakwaterowania podchorążych na III piętrze ADRES OBIEKTU: Gdynia ul. Śmidowicza 69 INWESTOR: Akademia Marynarki Wojennej w Gdyni Branża ELEKTRYCZNA -instalacje elektryczne wewnętrzne STADIUM: Projekt budowlany AUTOR: inż. Andrzej Szypowicz nr. upr. 459 GD/74 SPRAWDZIŁ: inż. Stanisław Skulimowski nr. upr. POM/0127/PWOE/04 DATA: sierpień 2014

2 1 Remont węzła sanitarnego parteru i pięter I-III 1.1. Stan istniejący W istniejących sanitariatach wykonana jest instalacja elektryczna. Z uwagi na przebudowę pomieszczeń sanitariatów istniejącą instalację należy zdemontować Zakres robót elektrycznych Instalacja w projektowanych pomieszczeniach sanitarnych oświetlenie wykonane będzie przewodami typu YDYp 3x1,5 ułożonymi w tynku. Obwód oświetlenia należy zasilić z najbliższej puszki instalacyjnej zlokalizowanej na korytarzu. Oprawy oświetleniowe załączane będą wyłącznikami zainstalowanymi od strony korytarza. Pomieszczenia sanitarne wentylowane będą za pomocą wentylatora zainstalowanego na dachu. W uzgodnieniu z Inwestorem zaprojektowano sterowanie wentylatora w pomieszczeniach na piętrach zegarem czasowym. Wentylator obsługujący pomieszczenie sanitarne na parterze załączony będzie całą dobę Zasilanie wentylatora z rozdzielnicy zlokalizowanej obok pomieszczenia oficera dyżurnego na parterze.

3 2 Remont pomieszczenia oficera dyżurnego i biura przepustek 2.1Stan istniejący W istniejących pomieszczeniach istnieje oświetlenie pomieszczeń oraz obwody gniazd wtyczkowych. Instalacja oświetlenia pomieszczeń pozostaje bez zmian. Przebudowie podlega instalacja gniazd wtyczkowych. Istniejącą instalację zasilającą gniazda wtyczkowe należy zdemontować. Zdemontować należy również istniejącą rozdzielnicę elektryczną zlokalizowaną obok wejścia do pomieszczenia oficera.dyżurnego 2.2 Zakres robót elektrycznych Dla pomieszczeń oficera dyżurnego projektuje się wykonanie nowych obwodów zasilających gniazda wtyczkowe. Projektuje się zastosowanie trzech puszek podłogowych zainstalowanych pod stołem oficera dyżurnego oraz gniazd wtyczkowych w POM. 01 montowanych na poziomie 0,4 m od podłogi oraz 1,6 m od podłogi. Gniazda te zasilały będą urządzenia zainstalowane w pomieszczeniu. W pozostałych pomieszczeniach instalować gniazda na poziomie 0,4 m od podłogi w miejscach pokazanych na planie sytuacyjnym. Wszystkie obwody gniazd wtyczkowych zabezpieczone będą wyłącznikami różnicowoprądowymi o prądzie różnicowym 30 ma. W miejsce zdemontowanej rozdzielnicy projektuje się wykonanie nowej rozdzielnicy wyposażone w osprzęt zgodny z wymogami ochrony przed porażeniem. Z rozdzielnicy, wyprowadzić obwody do poszczególnych odbiorników. Przewody układać w tynku, osprzęt instalacyjny zainstalować w miejscach pokazanych na rysunku. Instalacje wykonać przewodami miedzianymi YDYżo 3x 2,5-750V. Nad projektowaną rozdzielnicą (nad stropem podwieszanym) należy zamontować szynę połączeń wyrównawczych i podłączyć do niej wszystkie metalowe masy, które mogą przypadkowo znaleźć się pod napięciem oraz obudowy opraw oświetleniowych znajdujące się w pomieszczeniu oficera dyżurnego. Instalacja ochronny przepięciowej Ochroną objęto instalację elektryczną zasilaną z projektowanej rozdzielnicy. Pierwszy stopień ochrony realizowany jest przez ochronniki przepięciowe zainstalowane w rozdzielnicy głównej budynku. Jako drugi stopień ochrony przewidziano ochronniki przepięciowe montowane w rozdzielnicy. Wszystkie zabezpieczenia w rozdzielnicy należy w sposób trwały i czytelny oznaczyć. Na drzwiczkach rozdzielnicy (od strony wewnętrznej) należy umieścić schemat strukturalny rozdzielnicy. Tablica rozdzielcza ma być wykonana w warunkach warsztatowych, z załączonym świadectwem kontroli technicznej i gwarancją. Odejścia z rozdzielnicy wyprowadzić poprzez listwę zaciskową.

4 W pomieszczeniach BUDYNEK NR 5- remont pomieszczeń Biura przepustek wraz z poczekalnią należy wymienić osprzęt elektryczny ( gniazdka wtyczkowe i wyłączniki instalacyjne). Środki dodatkowej ochrony przeciwporażeniowej Dodatkową ochroną przeciwporażeniową jest samoczynne wyłączenie zasilania. Instalacja wykonana jest w układzie TN-S z dodatkowym przewodem ochronnym PE. Do przewodu ochronnego PE przyłączyć styki ochronne obwodów odbiorczych. Uwagi końcowe Po wykonaniu instalacji należy sprawdzić skuteczność ochrony mierząc oporność pętli zwarciowej układu TN-S. Roboty budowlano-instalacyjne muszą być prowadzone z równoległą koordynacją międzybranżową. Przed przystąpieniem do robót wykonawca powinien zapoznać się z całością dokumentacji branżowej. W sprawach nie określonych dokumentacją obowiązują: warunki techniczne wykonania i odbioru robót budowlano montażowych; normy Polskiego Komitetu Normalizacyjnego; instrukcje, wytyczne, świadectwa dopuszczenia, atesty Instytutu Techniki Budowlanej; warunki techniczne producentów i dostawców materiałów budowlano instalacyjnych; Po wykonaniu instalacji należy sprawdzić równomierność obciążenia każdej z faz (w trakcie normalnej pracy różnica pomiędzy maksymalnie obciążoną fazą a minimalnie obciążoną fazą nie może przekraczać 5A). Projekt został wykonany zgodnie z umową, obowiązującymi przepisami, Polskimi Normami, zasadami wiedzy technicznej i jest kompletny z punktu widzenia celu, któremu ma służyć.

5 4 Remont węzła sanitarnego odnowienie instalacji ciągu korytarzowego i pomieszczeń mieszkalnych zakwaterowania podchorążych na III piętrze 4.1Stan istniejący W istniejących pomieszczeniach węzła sanitarnego istnieje oświetlenie pomieszczeń oraz obwody gniazd wtyczkowych.. Istniejącą instalację zasilającą gniazda wtyczkowe i oświetlenie należy zdemontować. Zdemontować należy również istniejącą żeliwną rozdzielnicę elektryczną zlokalizowaną w pomieszczeniu 3,9. Istniejącą w pomieszczeniu 3,9 rozdzielnicę zasilającą urządzenia wentylacyjne należy przenieść do pomieszczenia 3, Zakres robót elektrycznych Dla węzła sanitarnego projektuje się całkowitą wymianę instalacji elektrycznych Na ścianie pomieszczenia należy zainstalować nową rozdzielnicę. Rozdzielnica zasilona będzie przewodem 5xALY25 ułożonym od puszki rozgałęźnej. Projektuje się wykonanie obwodów oświetlenia ogólnego oraz oświetlenia nad umywalkowego. Nad umywalkami zainstalowane będą również gniazda wtyczkowe. Gniazda zasilające pralki będą instalowane na poziomie 1,4 m od podłogi w miejscach pokazanych na planie sytuacyjnym. Wszystkie obwody gniazd wtyczkowych zabezpieczone będą wyłącznikami różnicowoprądowymi o prądzie różnicowym 30 ma. Projektowany osprzęt w węźle sanitarnym musi posiadać IP44 a oprawy oświetleniowe oświetlenia ogólnego IP 65. W miejsce zdemontowanej rozdzielnicy projektuje się wykonanie nowej rozdzielnicy wyposażone w osprzęt zgodny z wymogami ochrony przed porażeniem. Z rozdzielnicy, wyprowadzić obwody do poszczególnych odbiorników. Przewody układać w tynku, osprzęt instalacyjny zainstalować w miejscach pokazanych na rysunku. Instalacje wykonać przewodami miedzianymi YDYżo 3x 2,5-750V. Nad projektowaną rozdzielnicą należy zamontować szynę połączeń wyrównawczych i podłączyć do niej wszystkie metalowe masy, które mogą przypadkowo znaleźć się pod napięciem oraz obudowy opraw oświetleniowych znajdujące się w pomieszczeniu oficera dyżurnego. Instalacja ochronny przepięciowej Ochroną objęto instalację elektryczną zasilaną z projektowanej rozdzielnicy. Pierwszy stopień ochrony realizowany jest przez ochronniki przepięciowe zainstalowane w rozdzielnicy głównej budynku. Jako drugi stopień ochrony przewidziano ochronniki przepięciowe montowane w rozdzielnicy. Wszystkie zabezpieczenia w rozdzielnicy należy w sposób trwały i czytelny oznaczyć. Na drzwiczkach rozdzielnicy (od strony wewnętrznej) należy umieścić schemat strukturalny rozdzielnicy. Tablica rozdzielcza ma być wykonana w warunkach warsztatowych, z załączonym świadectwem kontroli technicznej i gwarancją. Odejścia z rozdzielnicy wyprowadzić poprzez listwę zaciskową.

6 W pomieszczeniach mieszkalnych zakwaterowania podchorążych i na korytarzach należy wymienić osprzęt elektryczny ( gniazdka wtyczkowe i wyłączniki instalacyjne). Środki dodatkowej ochrony przeciwporażeniowej Dodatkową ochroną przeciwporażeniową jest samoczynne wyłączenie zasilania. Instalacja wykonana jest w układzie TN-S z dodatkowym przewodem ochronnym PE. Do przewodu ochronnego PE przyłączyć styki ochronne obwodów odbiorczych. Uwagi końcowe Po wykonaniu instalacji należy sprawdzić skuteczność ochrony mierząc oporność pętli zwarciowej układu TN-S. Roboty budowlano-instalacyjne muszą być prowadzone z równoległą koordynacją międzybranżową. Przed przystąpieniem do robót wykonawca powinien zapoznać się z całością dokumentacji branżowej. W sprawach nie określonych dokumentacją obowiązują: warunki techniczne wykonania i odbioru robót budowlano montażowych; normy Polskiego Komitetu Normalizacyjnego; instrukcje, wytyczne, świadectwa dopuszczenia, atesty Instytutu Techniki Budowlanej; warunki techniczne producentów i dostawców materiałów budowlano instalacyjnych; Po wykonaniu instalacji należy sprawdzić równomierność obciążenia każdej z faz (w trakcie normalnej pracy różnica pomiędzy maksymalnie obciążoną fazą a minimalnie obciążoną fazą nie może przekraczać 5A). Projekt został wykonany zgodnie z umową, obowiązującymi przepisami, Polskimi Normami, zasadami wiedzy technicznej i jest kompletny z punktu widzenia celu, któremu ma służyć.

7

8

9

10

11 OŚWIADCZENIE Na podstawie art. 20 ust 4 ustawy z dnia 7 lipca 1994r. Prawo budowlane (Dz.U. Dz 2003r. nr 207, poz. 2016, z późniejszymi zmianami) oświadczamy, że projekt budowlany pn PROJEKT REMONTU BUDYNKU NR 5 NA TERENIE AKADEMII MARYNARKI WOJENNEJ W GDYNI instalacje elektryczne wewnętrzne W zakresie instalacji elektrycznych został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej i jest kompletny z punktu widzenia celu, któremu ma służyć autor projektu: NR UPRAWNIEŃ PRZYNALEŻNOŚĆ DO IZBY ZAWODOWEJ PODPIS inż. Andrzej Szypowicz 459 Gd/74 POM/IE/4859/01 inż. Stanisław Skulimowsk POM/0127/PWOE/04 POM/IE/00 21/05 Oświadczam że niniejszy projekt budowlany stanowi opracowanie kompletne w rozumieniu ustawy z dnia 7 lipca 1994r. Prawo budowlane (Dz.U. Nr 106 poz z 2000r.) oraz Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 3 listopada 1998r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz.U. Nr 140 poz. 906) wraz z późniejszymi zmianami. Projekt jest chroniony prawem autorskim zgodnie z ustawą z dn r o Prawie Autorskim Dz.U. Nr 24/94, poz. 83. Wszelkie zmiany projektu wymagają zgody autora.

12 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA OBIEKT : PROJEKT REMONTU BUDYNKU NR 5 NA TERENIE AKADEMII MARYNARKI WOJENNEJ W GDYNI remont pomieszczeń ADRES : Gdynia ul. Śmidowicza 69 INWESTOR : Akademia Marynarki Wojennej w Gdyni PROJEKTOWAŁ: : inż. Andrzej Szypowicz zam. ul. Jagiellońska 42M/ Gdańsk upr. 459/Gd/74 Zakres robót :- instalacje elektryczne wewnętrzne

13 Opis Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 r. Dz.U. nr 120 w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia poniżej wymienia się informacje dotyczące zagrożeń, które mogą wystąpić przy prowadzeniu prac wykonawczych związanych z wykonywaniem instalacji elektrycznych w remontowanych pomieszczeniach. 2 pkt.3 ust.1 w/w Rozporządzenia zakres robót dla całego zamierzenia budowlanego oraz kolejnością realizacji poszczególnych obiektów 2 pkt.3 ust.2 w/w Rozporządzenia wykaz istniejących obiektów budowlanych - instalacja elektryczna w pozostałej części budynku 2 pkt.3 ust.4 w/w Rozporządzenia wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaj zagrożenia oraz miejsce i czas ich wystąpienia - przy pracach związanych z instalacji elektrycznych zagrożenie porażenia prądem 2 pkt.3 ust.5 w/w Rozporządzenia wskazanie sposobu prowadzenie instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych - podłączenie instalacji będzie wykonywane w stanie bez napięciowym, a miejsce pracy winno zostaną odpowiednio przygotowane w sposób określony w poleceniu na pracę. Pracownicy wykonujący te prace powinni przez dopuszczającego i kierującego zespołem pracowników został zapoznany ze sposobem przygotowania miejsca pracy, ze wskazaniem występujących zagrożeń oraz z omówieniem sposobu wykonywania robót. 2 pkt.3 ust.6 w/w Rozporządzenia wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiając szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń - dla prawidłowego i bezpiecznego prowadzenia prac należy zapewnić pracownikom stosowne do potrzeb: sprzęt, narzędzia oraz środki ochrony indywidualnej. - Pracownicy powinni mieć odpowiednie uprawnienia i kwalifikacje Na podstawie w/w informacji Kierownik budowy jest obowiązany sporządzić lub zapewnić sporządzenie przed rozpoczęciem budowy, planu bezpieczeństwa i ochrony zdrowia "planu bioz". Opracowany plan bezpieczeństwa winien zostać uzgodniony z Inwestorem.

14 Zestawienie wymiany osprzętu. Zastosowany osprzęt Schneider Elektric Seria Forum bez ramek 2 Remont pomieszczenia oficera dyżurnego i biura przepustek 2.1 Biuro przepustek z poczekalnią Wyłącznik p/t 8 szt Gniazda wtyczkowe p/t 12 szt Przestawienie jednego gniazda bruzdowanie 1m i wykucie puszki instalacyjnej dołożenie 1 m przewodu YDY 2x2,5 Wymiana rur w oprawach 2x36 10 rur 2.2 Pomieszczenie oficera dyżurnego Wyłącznik p/t 8 szt Połączenie przewodu ochronnego 2.5 mm2 do dwudziestu opraw Wymiana rur w oprawach 2x36 20 rur 4 Odnowienie instalacji ciągu korytarzowego i pomieszczeń mieszkalnych zakwaterowania podchorążych na III piętrze 4.1 wyposażenie jednego pokoju mieszkalnego liczba pokoi wg planu Wyłącznik p/t dwubiegunowy Gniazdo wtyczkowe podwójne p/t Gniazdo wtyczkowe n/t Gniazdo RJ45 n/t Wymiana rur w oprawach 2x36 1 szt 5 szt 10 szt 5 szt 4 rury 4.2 Korytarz Wyłącznik p/t Gniazda wtyczkowe p/t Wymiana rur w oprawach 2x36 8 szt 12 szt 20 rur
