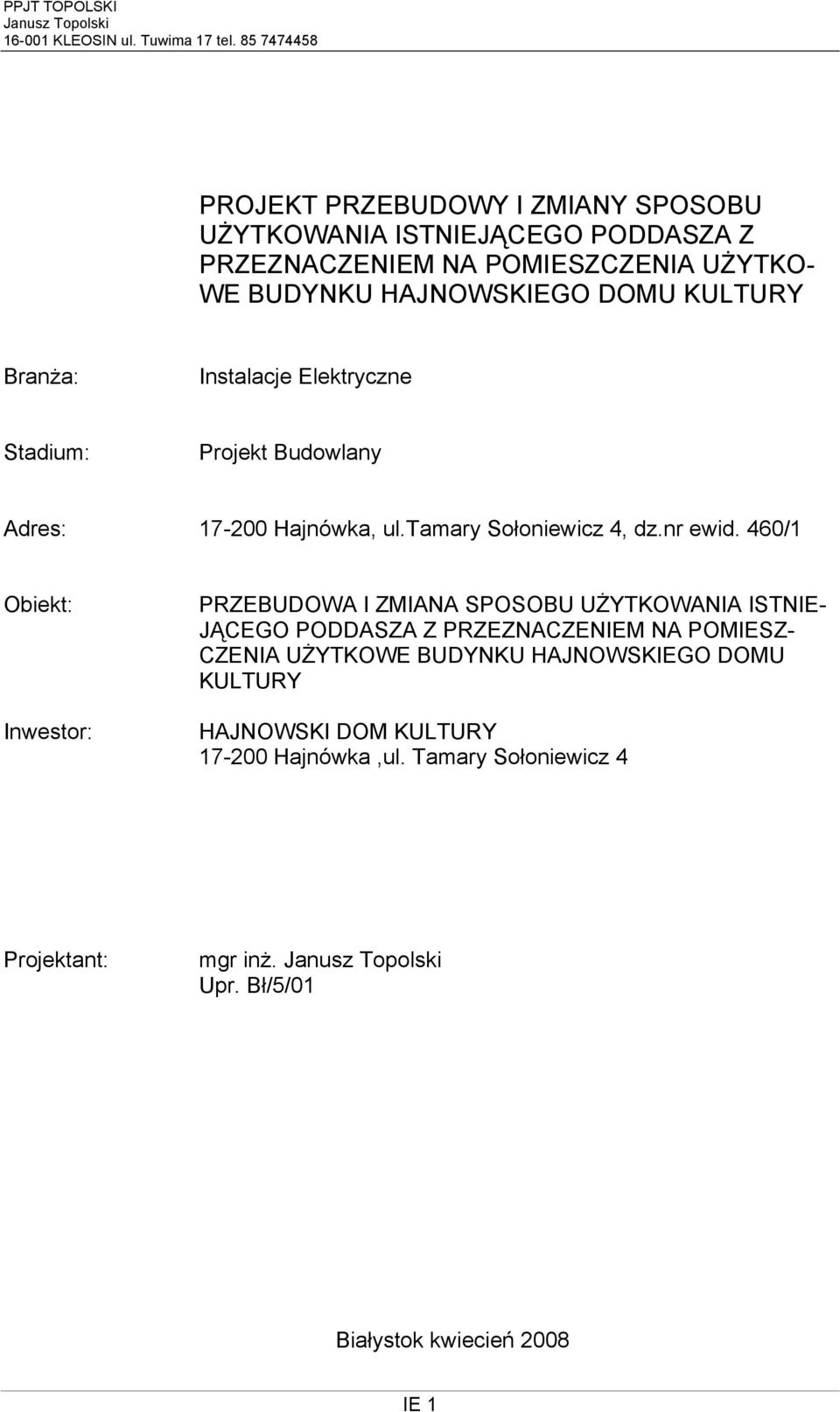

1 PROJEKT PRZEBUDOWY I ZMIANY SPOSOBU UŻYTKOWANIA ISTNIEJĄCEGO PODDASZA Z PRZEZNACZENIEM NA POMIESZCZENIA UŻYTKO- WE BUDYNKU HAJNOWSKIEGO DOMU KULTURY Branża: Instalacje Elektryczne Stadium: Projekt Budowlany Adres: Hajnówka, ul.tamary Sołoniewicz 4, dz.nr ewid. 460/1 Obiekt: Inwestor: PRZEBUDOWA I ZMIANA SPOSOBU UŻYTKOWANIA ISTNIE- JĄCEGO PODDASZA Z PRZEZNACZENIEM NA POMIESZ- CZENIA UŻYTKOWE BUDYNKU HAJNOWSKIEGO DOMU KULTURY HAJNOWSKI DOM KULTURY Hajnówka,ul. Tamary Sołoniewicz 4 Projektant: mgr inż. Upr. Bł/5/01 Białystok kwiecień 2008 IE 1

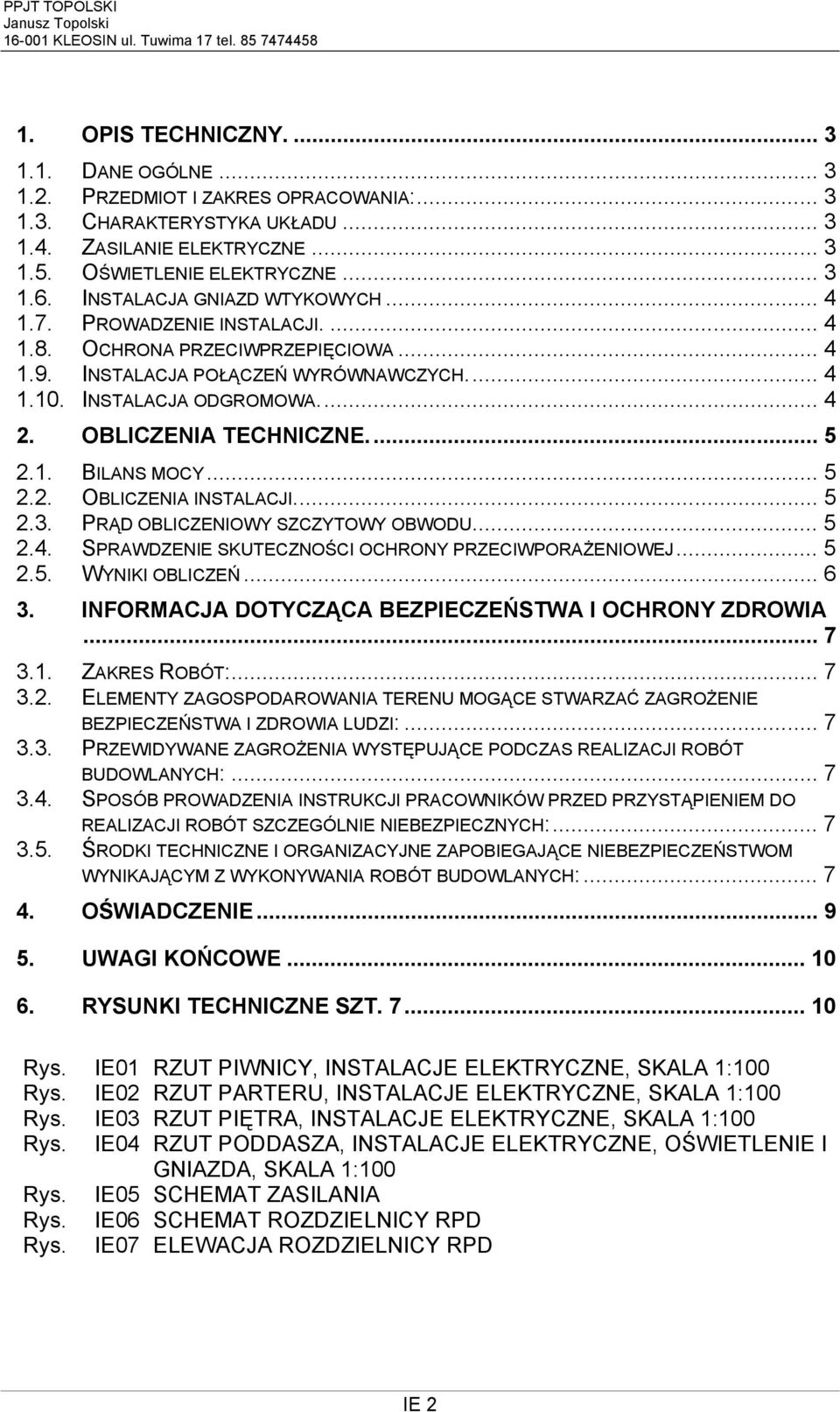

2 1. OPIS TECHNICZNY DANE OGÓLNE PRZEDMIOT I ZAKRES OPRACOWANIA: CHARAKTERYSTYKA UKŁADU ZASILANIE ELEKTRYCZNE OŚWIETLENIE ELEKTRYCZNE INSTALACJA GNIAZD WTYKOWYCH PROWADZENIE INSTALACJI OCHRONA PRZECIWPRZEPIĘCIOWA INSTALACJA POŁĄCZEŃ WYRÓWNAWCZYCH INSTALACJA ODGROMOWA OBLICZENIA TECHNICZNE BILANS MOCY OBLICZENIA INSTALACJI PRĄD OBLICZENIOWY SZCZYTOWY OBWODU SPRAWDZENIE SKUTECZNOŚCI OCHRONY PRZECIWPORAŻENIOWEJ WYNIKI OBLICZEŃ INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA ZAKRES ROBÓT: ELEMENTY ZAGOSPODAROWANIA TERENU MOGĄCE STWARZAĆ ZAGROŻENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI: PRZEWIDYWANE ZAGROŻENIA WYSTĘPUJĄCE PODCZAS REALIZACJI ROBÓT BUDOWLANYCH: SPOSÓB PROWADZENIA INSTRUKCJI PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH: ŚRODKI TECHNICZNE I ORGANIZACYJNE ZAPOBIEGAJĄCE NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA ROBÓT BUDOWLANYCH: OŚWIADCZENIE UWAGI KOŃCOWE RYSUNKI TECHNICZNE SZT Rys. IE01 RZUT PIWNICY, INSTALACJE ELEKTRYCZNE, SKALA 1:100 Rys. IE02 RZUT PARTERU, INSTALACJE ELEKTRYCZNE, SKALA 1:100 Rys. IE03 RZUT PIĘTRA, INSTALACJE ELEKTRYCZNE, SKALA 1:100 Rys. IE04 RZUT PODDASZA, INSTALACJE ELEKTRYCZNE, OŚWIETLENIE I GNIAZDA, SKALA 1:100 Rys. IE05 SCHEMAT ZASILANIA Rys. IE06 SCHEMAT ROZDZIELNICY RPD Rys. IE07 ELEWACJA ROZDZIELNICY RPD IE 2

3 1. Opis techniczny Dane ogólne Podstawy opracowania Projekt architektoniczny Wytyczne projektanta instalacji sanitarnych. Wizje lokalne Obowiązujące przepisy i normy Przedmiot i zakres opracowania: Przedmiotem niniejszego opracowania jest instalacja elektryczna w przebudowywanym poddaszu budynku Hajnowskiego Domu Kultury w Hajnówce. Zakres opracowania obejmuje: Instalacje oświetlenia ogólnego Instalacje oświetlenia ewakuacyjnego Instalacje gniazd wtyczkowych ogólnych Połączenia wyrównawcze 1.3. Charakterystyka układu napięcie znamionowe 230/400V moc zainstalowana Pi=22,2kW moc szczytowa Ps=14,1 kw układ sieciowy TN-C-S dodatkowy system ochrony od porażeń elektrycznych samoczynne wyłączenie w układzie TN-C-S i izolacja dodatkowa Zasilanie elektryczne Istniejący budynek posiada zasilane elektryczne w postaci przyłącza i WLZ wprowadzonego do rozdzielni głównej. Istniejąca tablica licznikowa znajduje się w szatni (parter) budynku istniejącego. W rozdzielni głównej znajdują się zabezpieczenia obwodów i rozłącznik główny. Pomiar energii i istniejący licznik 3-faz. W istniejącej rozdzielnicy głównej należy dobudować na szynie TH-35 rozłącznik R303 3xgG35A jako zabezpieczenie projektowanej rozdzielnicy poddasza RPD Główny przeciwpożarowy wyłącznik prądu Oświetlenie elektryczne Przewidziano oprawy jarzeniowe nasufitowe typu CELINO 2x28W, CELINO 2x35W producent Philips, oprawy jarzeniowe do montażu na ścianach typu CELINO 24W. Ostateczny dobór opraw przeprowadzi użytkownik dopasowując je do wystroju wnętrz. W łazienkach i na zewnątrz stosować oprawy kroploszczelne IP 44 typu LU- NA. W łazienkach do obwodów oświetleniowych podłączyć wentylatory (dostawa branży sanitarnej) załączane z oświetleniem Oświetlenie ewakuacyjne. Przewidziano oświetlenie ewakuacyjne w pracowni plastycznej, korytarzu i klatce schodowej. Opracowanie nie obejmuje montażu opraw ewakuacyjnych w klatce schodowej na poziomie I piętra i parteru- Inwestor zamontuje te oprawy we własnym zakresie. Oświetlenie ewakuacyjne zapala się automatycznie w przypadku awarii oświetlenia podstawowego. Zrealizowane ono zostanie przy pomocy opraw z własnym źródłem podtrzymania. Stosować oprawy z układami testującymi. Natężenie oświetlenia ewakuacyjnego nie powinno być mniejsze niż 1lx w osi IE 3

4 drogi ewakuacyjnej i 0,5lx w pracowni plastycznej Instalacja gniazd wtykowych Obwody gniazd wtykowych wykonać przewodem YDY3x2,5mm 2. Gniazda mocować na wys. 0,3m i 1,15m. Obwody gniazd wtykowych zabezpieczyć wyłącznikami różnicowoprądowymi 30mA Prowadzenie instalacji. Instalacje elektryczne WLZ prowadzić w tynku i bruzdach ściennych, pozostałe instalacje elektryczne na poddaszu prowadzić w rurkach RVKL bez złaczek w ścianach G-K oraz na słupach drewnianych. Osprzęt podtynkowy. Ochrona przeciwporażeniowa. Jako ochronę przed dotykiem bezpośrednim przyjęto zastosowanie izolacji części czynnych. Jako ochronę przed dotykiem pośrednim (ochrona dodatkowa) zastosowano samoczynne wyłączenie w przypadku przekroczenia wartości napięcia dotykowego realizowane przez bezpieczniki z wkładkami topikowymi, wyłączniki elektromagnetyczne i różnicowoprądowe, oraz drugą klasę izolacji. Po zamontowaniu rozdzielnicy i podłączeniu odbiorników należy sprawdzić skuteczność ochrony przed dotykiem pośrednim (ochrona dodatkowa) Ochrona przeciwprzepięciowa Przewidziano strefową ochronę przeciwprzepięciową. W rozdzielnicy poddasza RPD zamontowano stopień C. Zamontować ochronniki np. firmy LEUTRON lub DEHN Instalacja połączeń wyrównawczych. Wszystkie dostępne elementy metalowe połączyć między sobą i z szyną wyrównawczą przewodem wyrównawczym LgY6mm 2. Rury metalowe wodociągowe, kanalizacyjne i inne połączyć stosując typowe obejmy zaciskowe. Miejscową szynę wyrównawczą umieścić w pomieszczeniu nr 5- przedsionek WC w miejscu wskazanych na rys. nr Instalacja odgromowa. 1. Obiekt posiada system ochrony odgromowej. Niniejsze opracowanie nie obejmuje jego modernizacji. IE 4

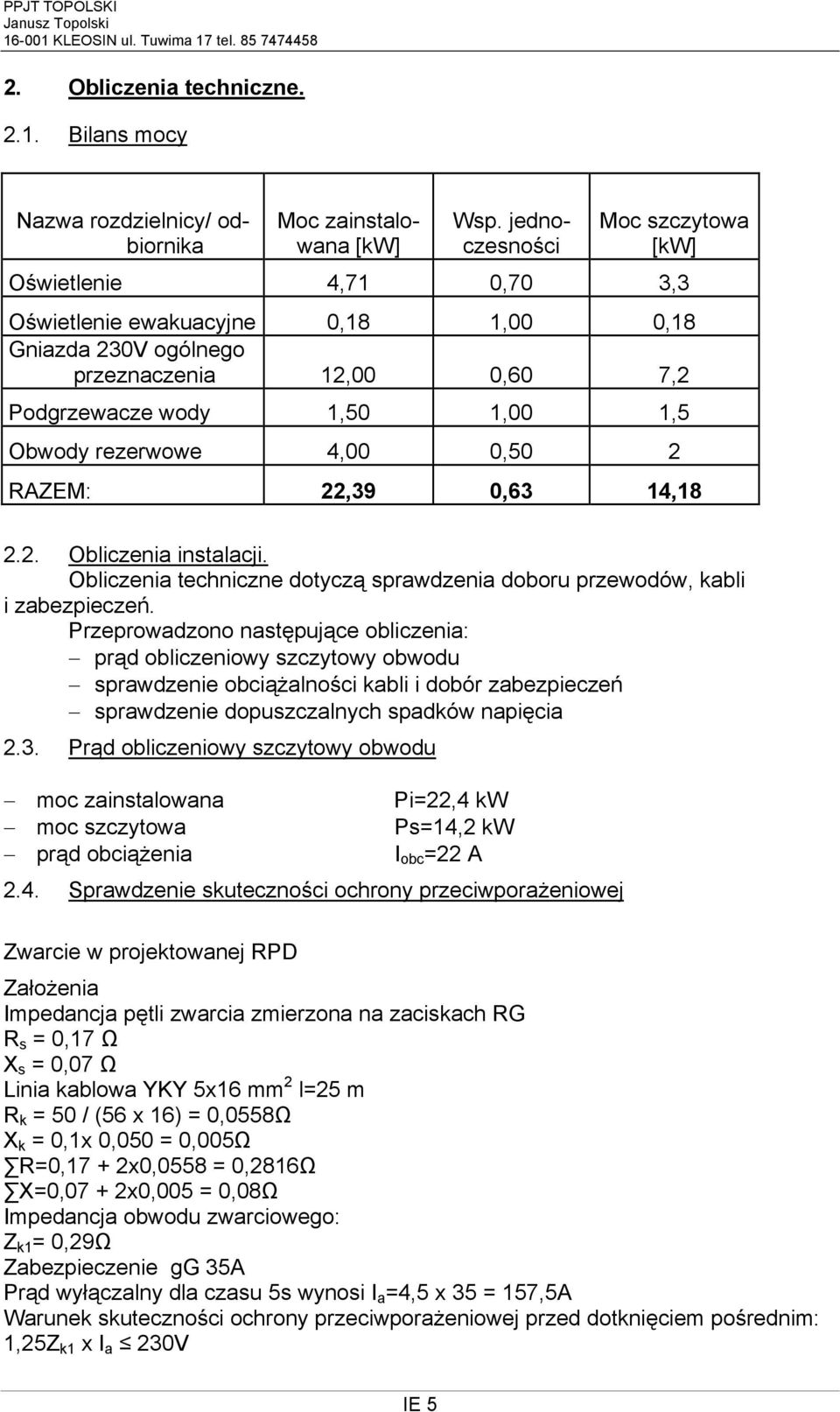

5 2. Obliczenia techniczne Bilans mocy Nazwa rozdzielnicy/ odbiornika Moc zainstalowana [kw] Wsp. jednoczesności Moc szczytowa [kw] Oświetlenie 4,71 0,70 3,3 Oświetlenie ewakuacyjne 0,18 1,00 0,18 Gniazda 230V ogólnego przeznaczenia 12,00 0,60 7,2 Podgrzewacze wody 1,50 1,00 1,5 Obwody rezerwowe 4,00 0,50 2 RAZEM: 22,39 0,63 14, Obliczenia instalacji. Obliczenia techniczne dotyczą sprawdzenia doboru przewodów, kabli i zabezpieczeń. Przeprowadzono następujące obliczenia: prąd obliczeniowy szczytowy obwodu sprawdzenie obciążalności kabli i dobór zabezpieczeń sprawdzenie dopuszczalnych spadków napięcia 2.3. Prąd obliczeniowy szczytowy obwodu moc zainstalowana Pi=22,4 kw moc szczytowa Ps=14,2 kw prąd obciążenia I obc =22 A 2.4. Sprawdzenie skuteczności ochrony przeciwporażeniowej Zwarcie w projektowanej RPD Założenia Impedancja pętli zwarcia zmierzona na zaciskach RG R s = 0,17 Ω X s = 0,07 Ω Linia kablowa YKY 5x16 mm 2 l=25 m R k = 50 / (56 x 16) = 0,0558Ω X k = 0,1x 0,050 = 0,005Ω R=0,17 + 2x0,0558 = 0,2816Ω X=0,07 + 2x0,005 = 0,08Ω Impedancja obwodu zwarciowego: Z k1 = 0,29Ω Zabezpieczenie gg 35A Prąd wyłączalny dla czasu 5s wynosi I a =4,5 x 35 = 157,5A Warunek skuteczności ochrony przeciwporażeniowej przed dotknięciem pośrednim: 1,25Z k1 x I a 230V IE 5

6 1,25 x 0,29 x 157,5 = 57,6V < 230V ochrona przeciwporażeniowa skuteczna 2.5. Wyniki obliczeń Prądy szczytowe obwodów nie przekraczają wartości znamionowych zabezpieczeń i obciążalności długotrwałej przewodów. Wielkości zabezpieczeń zapewniają prawidłową ochronę przewodów. Przekroje przewodów są większe od minimalnych wymaganych z punktu obciążalności zwarciowej. Samoczynne wyłączenie zasilania dla rozdzielnic i odbiorników jest spełnione przy dobranych zabezpieczeniach i obliczonej impedancji pętli zwarcia Z s. Największy procentowy spadek napięcia wynosi 5%. IE 6

7 3. Informacja Dotycząca Bezpieczeństwa i Ochrony Zdrowia Stadium: Projekt Wykonawczy Adres: Hajnówka, ul.tamary Sołoniewicz 4, dz.nr ewid. 460/1 Obiekt: Inwestor: Projektant: PROJEKT PRZEBUDOWY I ZMIANY SPOSOBU UŻYTKOWA- NIA ISTNIEJĄCEO PODDASZA Z PRZEZNACZENIEM NA PO- MIESZCZENIA UŻYTKOWE BUDYNKU HAJNOWSKIEGO DO- MU KULTURY HAJNOWSKI DOM KULTURY Hajnówka,ul. Tamary Sołoniewicz 4 mgr inż. Upr. Bł/5/ Zakres Robót: Zasilanie rozdzielnicy Linie kablowe wewnątrz obiektu Instalacje oświetlenia ogólnego. Instalacje oświetlenia dróg ewakuacyjnych. Instalacje gniazd wtyczkowych Elementy zagospodarowania terenu mogące stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: Rozdzielnie elektryczne budynku. Instalacje elektryczne Przewidywane zagrożenia występujące podczas realizacji robót budowlanych: Ryzyko upadku z wysokości ponad podczas prac montażowych przy budowie instalacji elektrycznych wewnątrz budynku. Ryzyko porażenia prądem elektrycznym podczas montażu projektowanych instalacji elektrycznych. Ryzyko porażenia prądem elektrycznym przy podłączaniu kabli i przewodów Sposób prowadzenia instrukcji pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: Bezpośrednio przed przystąpieniem do prac należy zapoznać pracowników z zagrożeniami wyszczególnionymi w punktach 3.2 i 3.3, oraz udzielić instruktażu z zakresu prowadzonych robót włącznie z wykonaniem wpisu do dziennika budowy Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych: Zaleca się organizowanie stanowiska pracy zgodnie z przepisami i zasadami bezpieczeństwa i higieny pracy Należy zapewnić pracownikom odzież ochronną i sprzęt ochrony osobistej oraz dopilnować, aby te środki były stosowane zgodnie z przeznaczeniem. IE 7

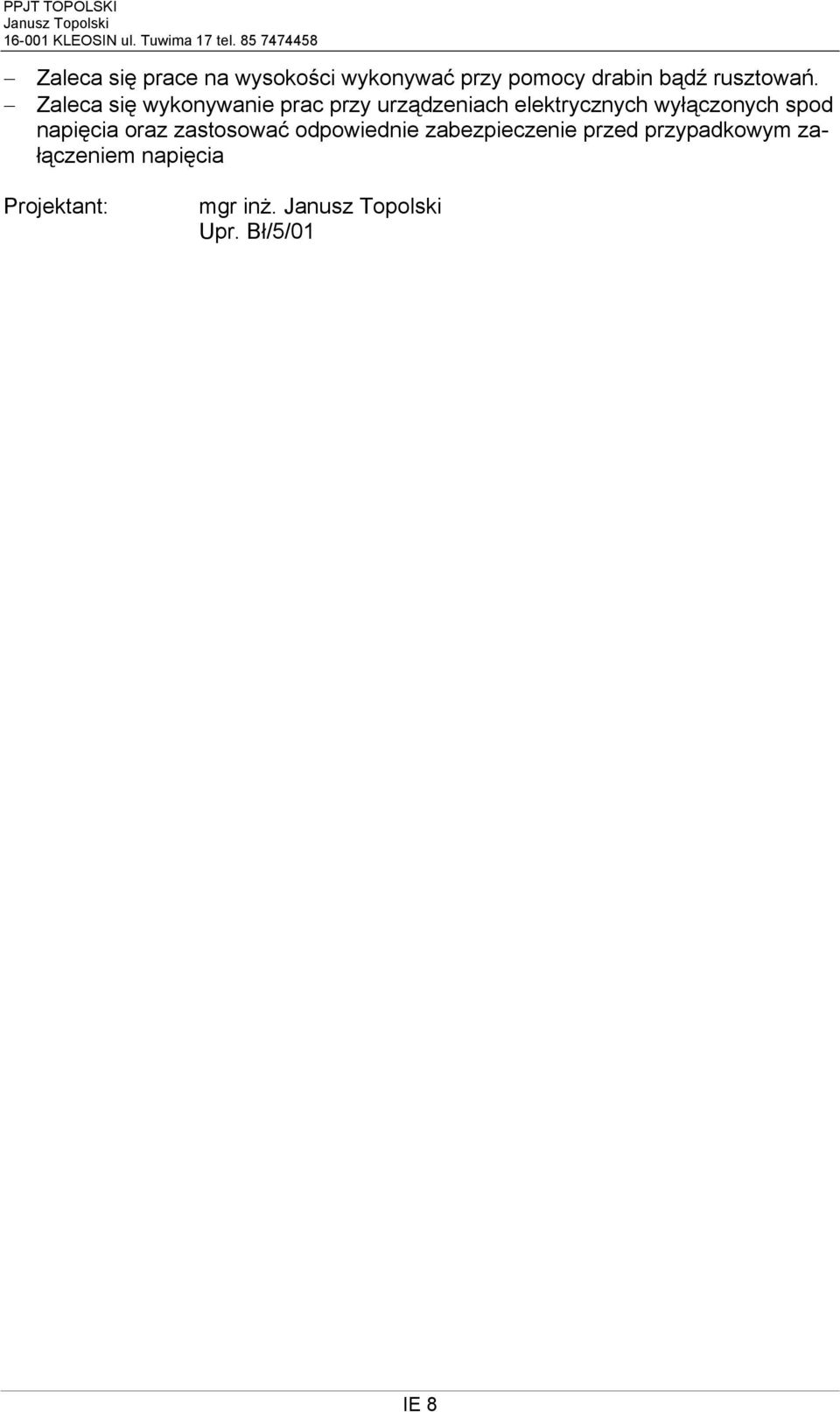

8 Zaleca się prace na wysokości wykonywać przy pomocy drabin bądź rusztowań. Zaleca się wykonywanie prac przy urządzeniach elektrycznych wyłączonych spod napięcia oraz zastosować odpowiednie zabezpieczenie przed przypadkowym załączeniem napięcia Projektant: mgr inż. Upr. Bł/5/01 IE 8

9 4. OŚWIADCZENIE Oświadczam, że: Projekt budowlany PRZEBUDOWA I ZMIANA SPOSOBU UŻYTKOWANIA ISTNIEJĄCEGO PODDA- SZA Z PRZEZNACZENIEM NA POMIESZCZENIA UŻYTKOWE BUDYNKU HAJ- NOWSKIEGO DOMU KULTURY został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant : mgr inż. Upr. Bł 5/01 IE 9

10 5. Uwagi końcowe 1. Całość robót instalacyjno - montażowych wykonać zgodnie z Normami PN-IEC xx-xxx; PN-IEC61024; PN-E i Rozporządzeniem Ministra Gospodarki Przestrzennej i Budownictwa w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. 2. Przy przekazywaniu obiektu do eksploatacji wykonawca obowiązany jest dostarczyć zleceniodawcy dokumentację powykonawczą, a w szczególności: Dokumentację techniczną z naniesionymi ewentualnymi zmianami. Protokół badań rezystancji izolacji Protokół badań skuteczności ochrony przeciwporażeniowej Protokół ze sprawdzenia ciągłości przewodów ochronnych. Protokół ze sprawdzenia oświetlenia ogólnego. Protokół ze sprawdzenia oświetlenia ewakuacyjnego Protokoły pomiaru rezystancji uziemień. certyfikaty lub deklaracje zgodności wydane dla wyrobów stosowanych w instalacjach elektrycznych 6. Rysunki techniczne szt. 7 Rys. IE01 RZUT PIWNICY, INSTALACJE ELEKTRYCZNE, SKALA 1:100 Rys. IE02 RZUT PARTERU, INSTALACJE ELEKTRYCZNE, SKALA 1:100 Rys. IE03 RZUT PIĘTRA, INSTALACJE ELEKTRYCZNE, SKALA 1:100 Rys. IE04 RZUT PODDASZA, INSTALACJE ELEKTRYCZNE, OŚWIETLENIE I GNIAZDA, SKALA 1:100 Rys. IE05 SCHEMAT ZASILANIA Rys. IE06 SCHEMAT ROZDZIELNICY RPD Rys. IE07 ELEWACJA ROZDZIELNICY RPD IE 10
