1 Eachine Falcon 250 ARF Zestaw zawiera: 1 x Rama 1 x Płytka dystrybucji prądu 4 x Podstawa silnika 4 x Silnik x Regulator 20 A 1 x Kontroler lotu 4 x Śmigło 1 x Przewód zasilania 4 x Dioda LED 1 x Akumulator 3S, 11,1 V, 1500 mah, 25 C 1 x Ładowarka B3 1 x Kamera 700TVL 1 x Mocowanie kamery 1 x Nadajnik sygnału video FT200 1 x Antena

2 Eachine Falcon 250 RTF Zestaw zawiera: 1 x Rama 1 x Płytka dystrybucji prądu 4 x Podstawa silnika 4 x Silnik x Regulator 20 A 1 x Kontroler lotu 4 x Śmigło 1 x Przewód zasilania 4 x Dioda LED 1 x Akumulator 3S, 11,1 V, 1500 mah, 25 C 1 x Ładowarka B3 1 x Kamera 700TVL 1 x Mocowanie kamery 1 x Nadajnik sygnału video FT200 1 x Antena 1 x Nadajnik FlySky i6 1 x Odbiornik FlySky ia6

3 Pierwsze kroki: Aby uzbroić Falcona 250, przesuń lewy drążek na nadajniku w dół i w prawą stronę. Przytrzymaj w tej pozycji przez 3 sekundy, a następnie zwolnij drążek. Aby rozbroić drona, przesuń lewy drążek w dół i w lewo. Przytrzymaj w tej pozycji przez 3 sekundy i zwolnij drążek. Podczas instalacji akumulatora, upewnij się, że znajduje się jak najbliżej przodu drona, aby utrzymać odpowiednie wyważenie. Jako że akumulator jest przypięty do górnej płyty z włókna węglowego obudowy (która jest bardzo gładka), zaleca się zastosowanie małych kawałków taśmy rzepowej samoprzylepnej lub pianki samoprzylepnej w kilku miejscach pod akumulatorem. Ustawienie zakresu minimalnych obrotów w regulatorze może być niewłaściwie skonfigurowane po wyjęciu z pudełka. Domyślna minimalna wartość sygnału to 1000 µs, który może spowodować mało stabilny start przy niskiej pozycji gazu, jako że nie wszystkie silniki rozpędzają się w tym samym czasie. Postępuj według instrukcji oprogramowania do konfiguracji w celu ustawienia prędkości minimalnych w opcjach Actuator Settings/Channel Neutral lub Motor Test. Spodziewaj się wartości µs dla każdego silnika. Niektórzy mogą doświadczyć trudności w sterowaniu dronem z powodu nachylenia silników o 10. Dwa sposoby na rozwiązanie tej kwestii to zdjęcie lub zmiana mocowania silników na standardowe. Innym sposobem jest ustawienie domyślnego przechyłu w oprogramowaniu, który rekompensuje przechylenie mocowania silnika. Sprawdź Attitude Settings/Board Rotation i zmień domyślne wartości 0, 0, 0 na 0, -10, 0 (przednie ujemne przechylenie pod kątem 10 ). Zmiana ustawień sprawi, że dron, zamiast lecieć do przodu, zawiśnie w powietrzu po zwolnieniu drążka lotu do przodu/tyłu i w lewo/prawo. Domyślne ustawienia trybu lotu na kontrolerze lotu CC3D mogą zostać zmienione

4 (wymaga odpowiedniej zmiany kanałów SwC na kanał 6, więcej informacji poniżej) Stabilization1Settings Domyślne: Attitude,Attitude,AxisLock,Manual Zalecane: Attitude,Attitude,AxisLock,CruiseControl Stabilization2Settings Domyślne: Attitude, Attitude, Rate, Manual Zalecane: Rattitude, Rattitude, Rate, CruiseControl CruiseControl ulepsza stabilność drona podczas sterowania (dron nie zapada się tak bardzo jak w przypadku ustawień domyślnych). Pod TYM adresem można znaleźć krótki opis trybów stabilizacji w Eachine Falcon 250. Ustawienia Failsafe Najnowsza wersja Falcona posiada funkcje awaryjnego wyłączania silników (Failsafe) włączoną. Sprawdź swój zestaw poprzez włączenie silników w trybie minimalnych obrotów, a następnie wyłącz nadajnik. Silniki powinny się natychmiast zatrzymać. UWAGA! Zdejmij śmigła na czas wykonywania testu!

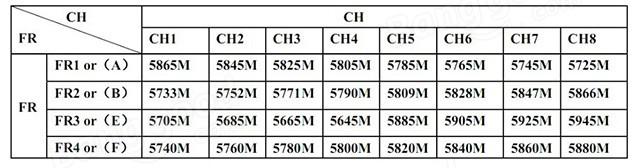

5 Nadajnik sygnału video Częstotliwość dla gogli FPV. Nie włączaj drona, jeżeli antena sygnału video nie jest przymocowana, gdyż może to spowodować spalenie nadajnika.

6 Części i akcesoria 1. Płytka dystrybucji prądu (zintegrowana płytke z włókna szklanego) 2. Dystans aluminiowy 3. Śrubki mocujące do wsporników M3x6 4. Płytka podstawy 5. Śruby i nakrętki do mocowania ramion M3x6 6. Lewa płyta boczna 7. Prawa płyta boczna 8. Wkręty mocowań silników 9. Górna płyta ramy 10. Płytka antywibracyjna 11. Gumka antywibracyjna 12. Mocowanie kamery 13. Podstawa mocowania kamery

7 14. Śruba przegubu mocowania kamery M2x Śruba mocowania kamery M2x6 1# Widok rozłożony 1. Ramię z włókna węglowego 2. Mocowanie silnika 10* 3. Silnik 4. Śmigło 5. Nakrętka śmigła 6. Śruby mocujące silnik 7. Stopka podwozia 8. Śruby mocujące podstawy silnika Wg informacji przedstawicieli Eachine, zarówno akumulatory 3S, jak i 4S o pojemności 1300mAh 1800mAh z wtyczką XT60 są kompatybilne z dronem Falcon 250. Z powodu większej wagi stosowanie akumulatorów 4S powoduje skrócenie maksymalnego czasu lotu.

8 Nadajnik Instrukcja do nadajnika FlySky i6 jest dostępna w internecie Domyślne działanie czterech przełączników: SwA Działanie: zmiana ustawień Dual Rate & Expo Ustawienia domyślne: Góra = normalne / Dół = sport, oba ze 100% rate i 0 expo Ustawienia zalecane: 80% w trybie normalnym i 100% w trybie sport, oba z -44 expo SwB Działanie: zmiana działania drążka gazu Ustawienia domyślne: Góra = Idle do góry wyłączony / Dół = Idle do góry włączony, oba z liniową krzywą gazu 0/25/50/75/100% Ustawienia zalecane: Liniowo 0->80% z krzywą gazu na OFF, aby ograniczyć maksymalne przyspieszenie, liniowo 5->100% z krzywą gazu na ON, aby utrzymywać kontrolę na 0 pozycji gazu SwC Działanie: zmiana trybu lotu Ustawienia domyślne: Góra = Blokada attitude (orientacji) i osi yaw, Środek = Rate orientacji i osi yaw, Dół = Rate Ustawienia zalecane: Góra = Attitude, Middle = Rattitude, Down = Rate SwD Działanie: Brak Ustawienia domyślne: Zbindowane z kanałem 6, ale nie używane w OpenPilot Ustawienia zalecane: Połącz kanał 6 z accessory 0 i używaj go do uzbrajania/ rozbrajania silników W najnowszych modelach zamiast FlySky i6 znajduje się identyczna aparatura Eachine i6, która jednak może posiadać inne ustawienia domyślne. VrB Działanie: zmiana trybu lotu

9 LibrePilot Do obsługi i konfiguracji kontrolera lotu służy program LibrePilot, który zastąpił program OpenPilot i można go pobrać bezpośrednio ze strony
